AELY9 - Climatiseur AIRWELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile monobloc
Marque	Airwell
Modèle	AELY9
Dimensions (corps)	840 x 450 x 370 mm
Poids net	31 kg
Alimentation électrique	220-240 V ~ 50 Hz
Courant d'entrée nominal	5,3 A
Puissance absorbée nominale	1200 W
Capacité de refroidissement	2600 W
Débit d'air	430 m³/h
Niveau de pression sonore	55 dB(A)
Réfrigérant	R407C ou R410A selon version
Fonctions principales	Froid, Sec (déshumidification), Ventilation, Mode Nuit, Programmation horaire
Plage de fonctionnement (froid/sec)	16 °C à 35 °C
Réglage de température	16 °C à 30 °C (61 °F – 86 °F)
Vitesses de ventilation	3 vitesses : Low, Medium, High
Télécommande	Oui, avec affichage LCD
Mobilité	Roulettes intégrées
Réservoir d'eau	Avec indicateur de niveau plein (code H8)
Filtre à air	Lavable, nettoyage recommandé toutes les 3 semaines
Longueur du tuyau d'évacuation	500 mm à 2000 mm
Entretien	Nettoyage du filtre à l'eau tiède (<45°C) ; nettoyage du boîtier avec un chiffon humide
Sécurité	Arrêt automatique en cas de réservoir plein ; protection contre les fuites électriques préconisée

FOIRE AUX QUESTIONS - AELY9 AIRWELL

Comment installer le conduit d'évacuation d'air ?

Fixez l'embout carré du tuyau d'évacuation sur la partie arrière de l'appareil, puis l'autre extrémité sur la fenêtre à l'aide du kit fenêtre ajustable. La longueur du tuyau doit être comprise entre 500 mm et 2 000 mm. Ne le cintrez pas excessivement pour éviter tout dysfonctionnement.

Que faire si l'écran affiche le code d'erreur H8 ?

Le code H8 indique que le réservoir d'eau est plein. Coupez l'alimentation, videz l'eau en retirant le bouchon de vidange, puis remettez le bouchon en place et redémarrez l'appareil.

Comment nettoyer le filtre à air ?

Appuyez sur les poignées de la grille, ouvrez le couvercle, retirez le filtre. Lavez-le à l'eau tiède (moins de 45 °C) avec un détergent doux, rincez et laissez sécher à l'ombre. Remettez-le en place une fois sec.

Puis-je utiliser le mode sec (DRY) sans installer le tuyau d'évacuation ?

Oui, en mode Déshumidification, il n'est pas nécessaire d'installer le conduit d'évacuation. L'eau est collectée dans le réservoir interne.

Quelle est la température minimale de fonctionnement en mode froid ?

La plage de fonctionnement en mode froid et sec est de 16 °C à 35 °C. En dessous de 16 °C, le compresseur risque de givrer.

Comment régler la programmation horaire (TIMER) ?

Lorsque l'appareil est en marche, appuyez sur la touche TIMER, puis sur ▲ ou ▼ pour définir la durée d'inactivité (arrêt programmé). Lorsqu'il est éteint, vous pouvez régler la durée de mise en marche (0,5 à 24 h).

Que faire si l'appareil ne démarre pas ?

Vérifiez que la fiche est bien branchée, que le fusible n'est pas endommagé et que l'alimentation électrique est active. Si le problème persiste, contactez un technicien.

Le mode nuit (SLEEP) fonctionne-t-il en automatique ?

Non, la touche SLEEP ne fonctionne pas en mode AUTO. Utilisez-la uniquement en mode Froid, Sec ou Ventilation. Elle ajuste automatiquement la température pour économiser l'énergie.

Quelle est la puissance nominale de l'appareil ?

La puissance absorbée nominale est de 1200 W, avec un courant d'entrée nominal de 5,3 A sous 220-240 V ~ 50 Hz.

L'appareil peut-il être utilisé dans une pièce hermétique ?

Non, il est déconseillé d'installer l'appareil dans un lieu hermétique. Maintenez une ventilation suffisante en entrouvrant une porte ou une fenêtre pour éviter tout dysfonctionnement.

MODE D'EMPLOI AELY9 AIRWELL

Noms et fonctions de la télécommande 12

Fonctionnement en mode COOL (Froid) 14

Fonctionnement en mode DRY (Sec) 15

Fonctionnement en mode SLEEP (Nuit) 16

Guide d'installation des accessoires : roulettes, tuyaux d'évacuation des condensats et de l'air 18

Guide d'installation des accessoires du tuyau d'évacuation 20

DÉPANNAGE 23

CONSEILS À L'UTILISATEUR 24

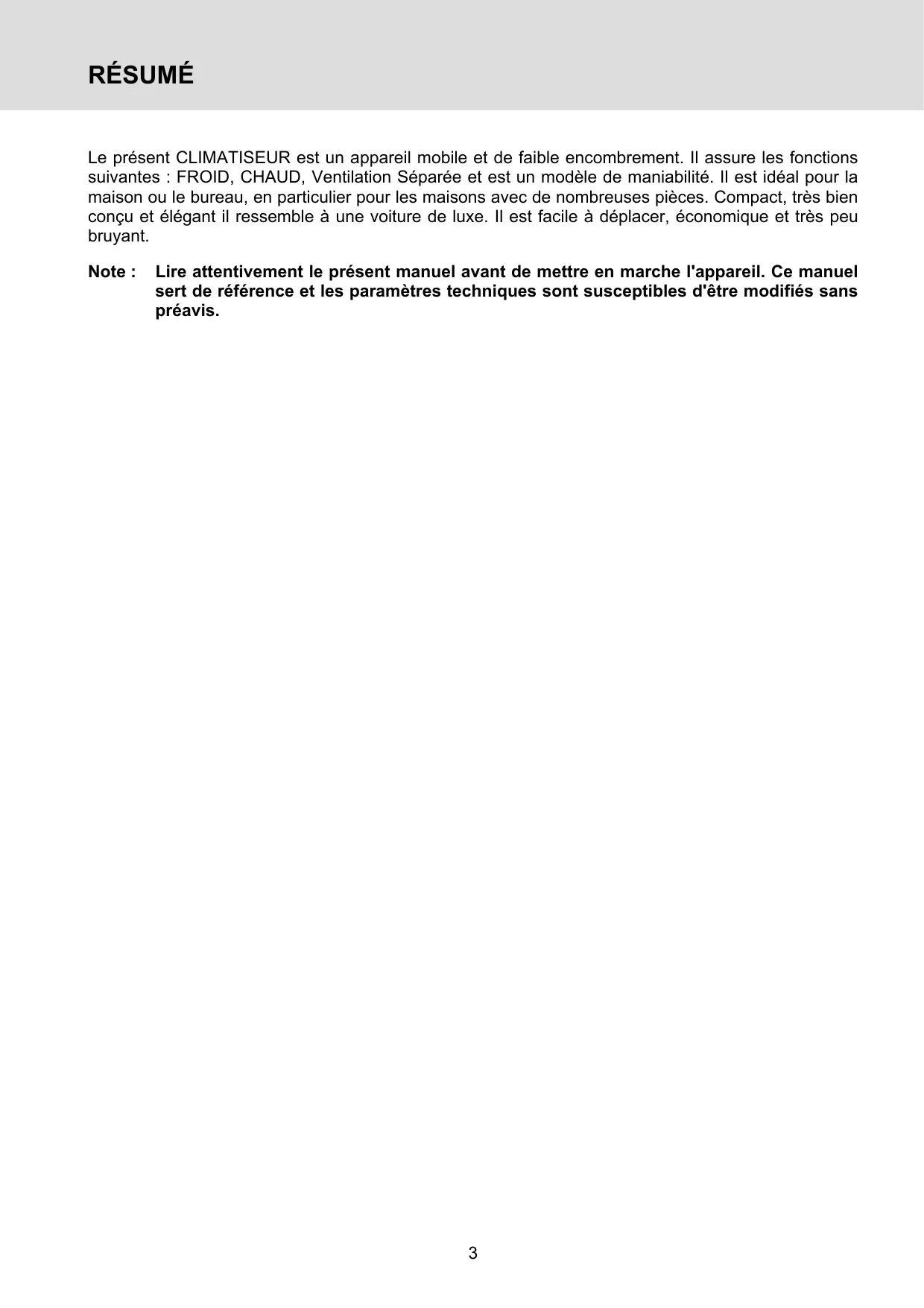

Le présent CLIMATISEUR est un appareil mobile et de faible encombrement. Il assure les fonctions suivantes : FROID, CHAUD, Ventilation Séparée et est un modèle de maniabilité. Il est idéal pour la maison ou le bureau, en particulier pour les maisons avec de nombreuses pièces. Compact, très bien fini et élégant, il ressemble à une voiture de luxe. Il est facile à déplacer, économique et très peu bruyant.

Note : Lire attentivement le présent manuel avant de mettre en marche l'appareil. Ce manuel est de référence et les paramètres techniques sont susceptibles d'être modifiés sans préavis.

Le ventilateur supérieur dirige l'air intérieur à travers l'évaporateur pour le refroidir, et le ventilateur inférieur dirige l'air intérieur à travers le condensateur pour le réchauffer. Il est composé de deux systèmes de gain. L'air chaud est évacué par la sortie arrière, l'air froid par la sortie avant, l'écoulement par l'ailette, et amène doucement l'air refroidi, la température basse est ainsi maintenue.

Principe de fonctionnement

Modèles	Aely 9 R407C	Aely 9 R410A
Capacité de refroidissement (kW)	2600W	2600W
Source d'alimentation	220-240V – 50 Hz
Courant d'entrée nominal (A)	5.3	5.3
Puisance absorbée nominale (W)	1200	1200
Débit d'air (m³/h)	430	430
Niveau de pression sonore dB(A)	55	55
Réfrigérant	R407C	R410A
Poids net (kg)	31	31
Dimensions (corps) (H x L x P) (mm)	840 x 450 x 370
Dimensions (emballage) (H x L x P) (mm)	880 x 685 x 425

1. Le niveau sonore a été testé lorsque l'appareil fonctionne en mode Froid, à 1 mètre de la sortie avant, en mode Déshumidification.
2. Les paramètres techniques sont susceptibles d’être modifiés sans préavis. Veuillez vous reporter à ceux indiqués sur la plaque signalétique de l’appareil.

Avant

Arrière

Plage de fonctionnement en modes FROID et SEC

Localisation

La plage de fonctionnement en mode FROID et SEC est : 16°C - 35°C

Alimentation électrique

Avant de mettre sous tension, veuillez faire les vérifications suivantes:

• La tension d'alimentation est de 230V ± 6%.
• Le fil de sortie convient au courant de démarrage supérieur à 20A pour éviter des baisses de tension en cas de démarrage brusque de l'appareil.
• Les prises mâles et femelles peuvent supporter un courant supérieur à 16A.
• La section des fils de sortie doit être au moins égale à 2,5mm².
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le cordon d'alimentation spécial.
• Si l'alimentation doit être remplaçée ou réparée, veuillez contacter votre fournisseur et demander l'aide de personnel qualifié pour effectuer la réparation.

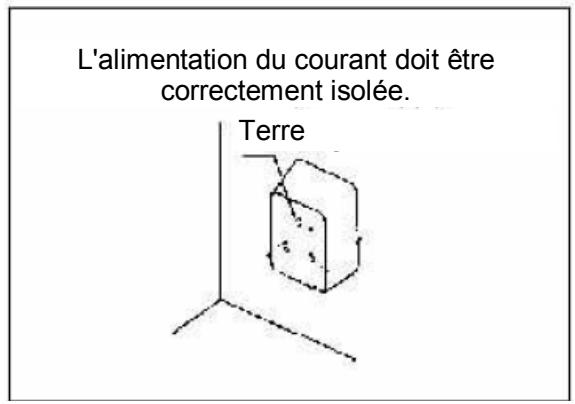

• s de l'immeuble. Cela permet de fournir une bonne mise à la terre au climatiseur.
• Vous ne pouvez pas utiliser de fil d'acier ou de laiton pour remplacer le fusible, le calibre du fusible doit être approprié. Ne fixez
• Le câblage doit être réalisé par un professionnel et en respectant la réglementation nationale. Dans un circuit fixe, il doit y avoir une protection contre les fuites électriques avec une puissance suffisante et un disjoncteur thermique-magnétique de 16A avec suffisamment d'espace. Ne connectez pas le fil de terre au tube liquide ou tube gaz. Lorsque vous n'utilisez par le climatiseur, retirez la prise d'alimentation ou couper l'alimentation.

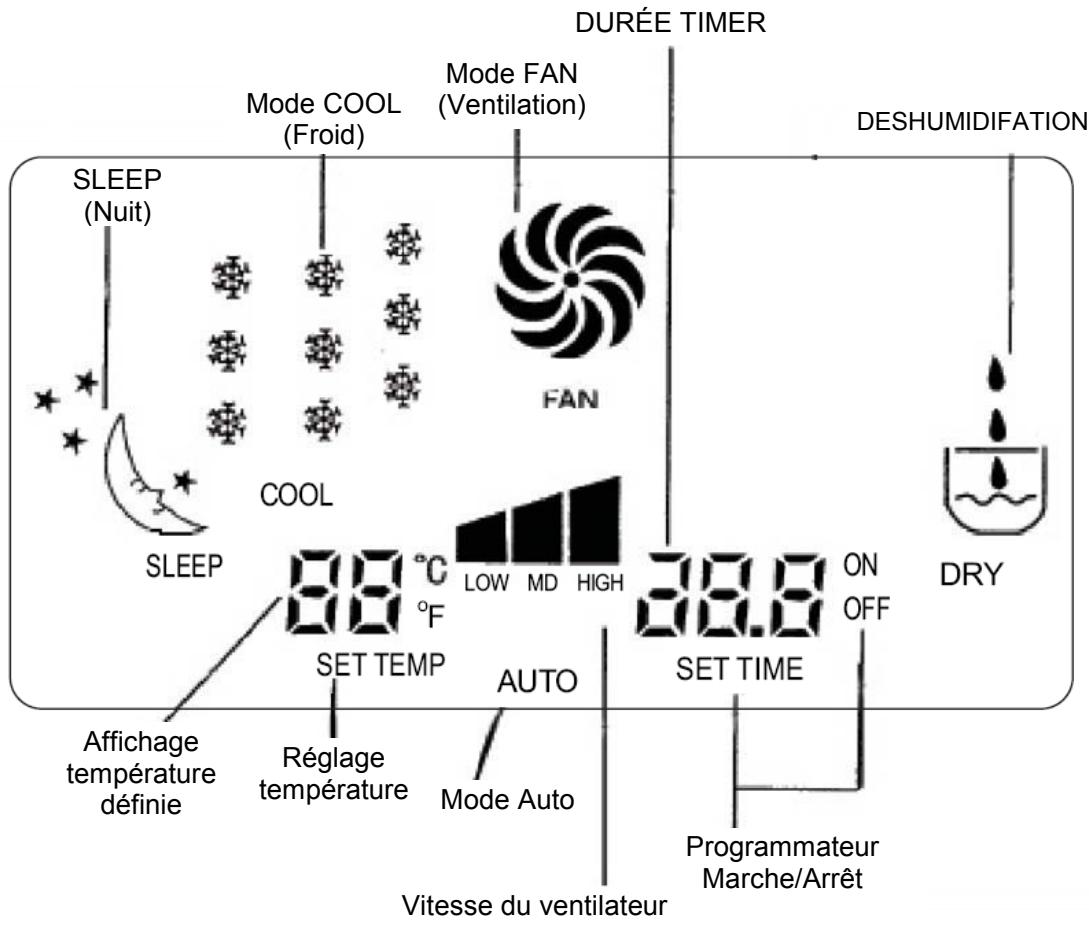

Commande LCD (affichage dynamique)

NOTE : En mode Fahrenheit, l'indication de température change de "°C" à "°F".

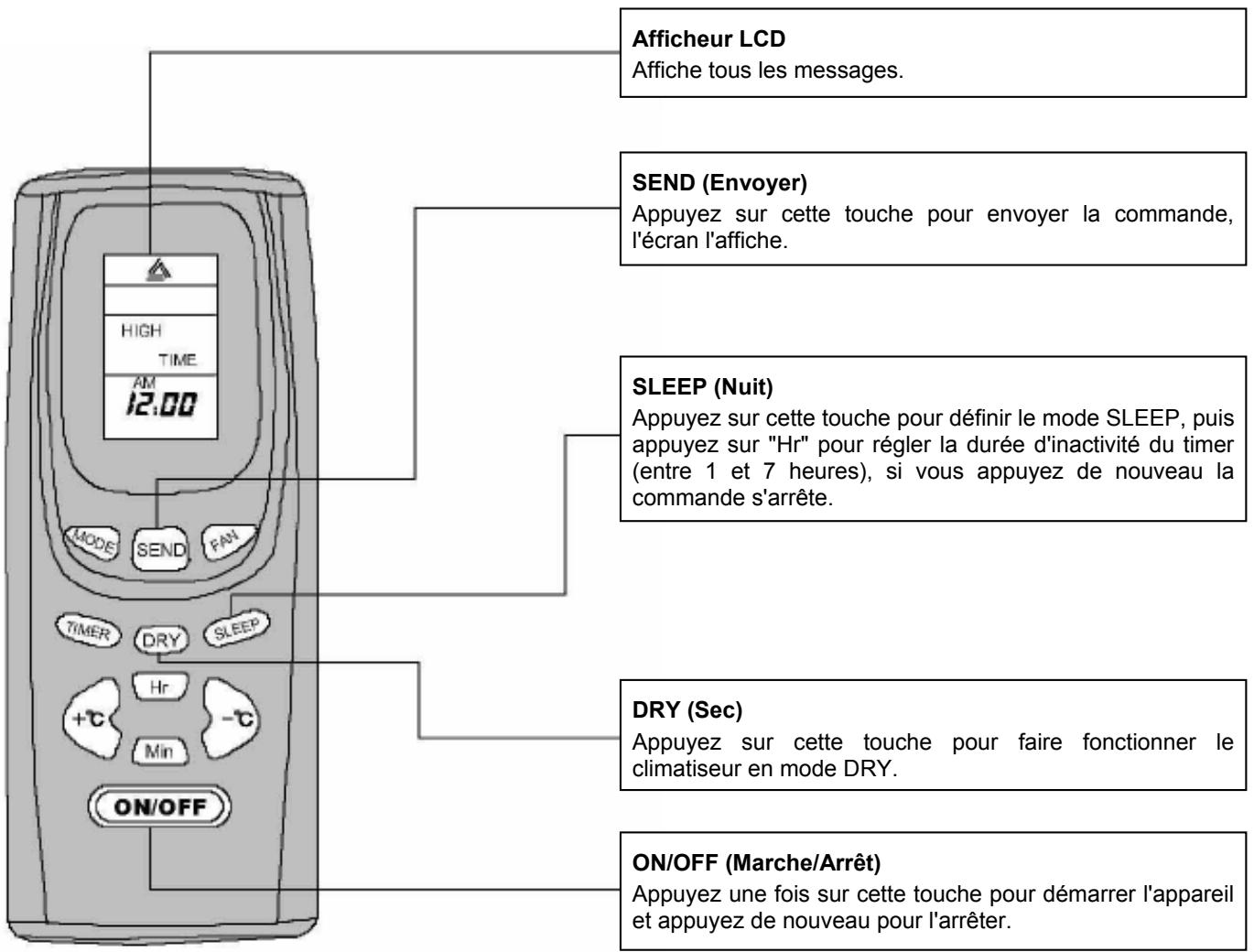

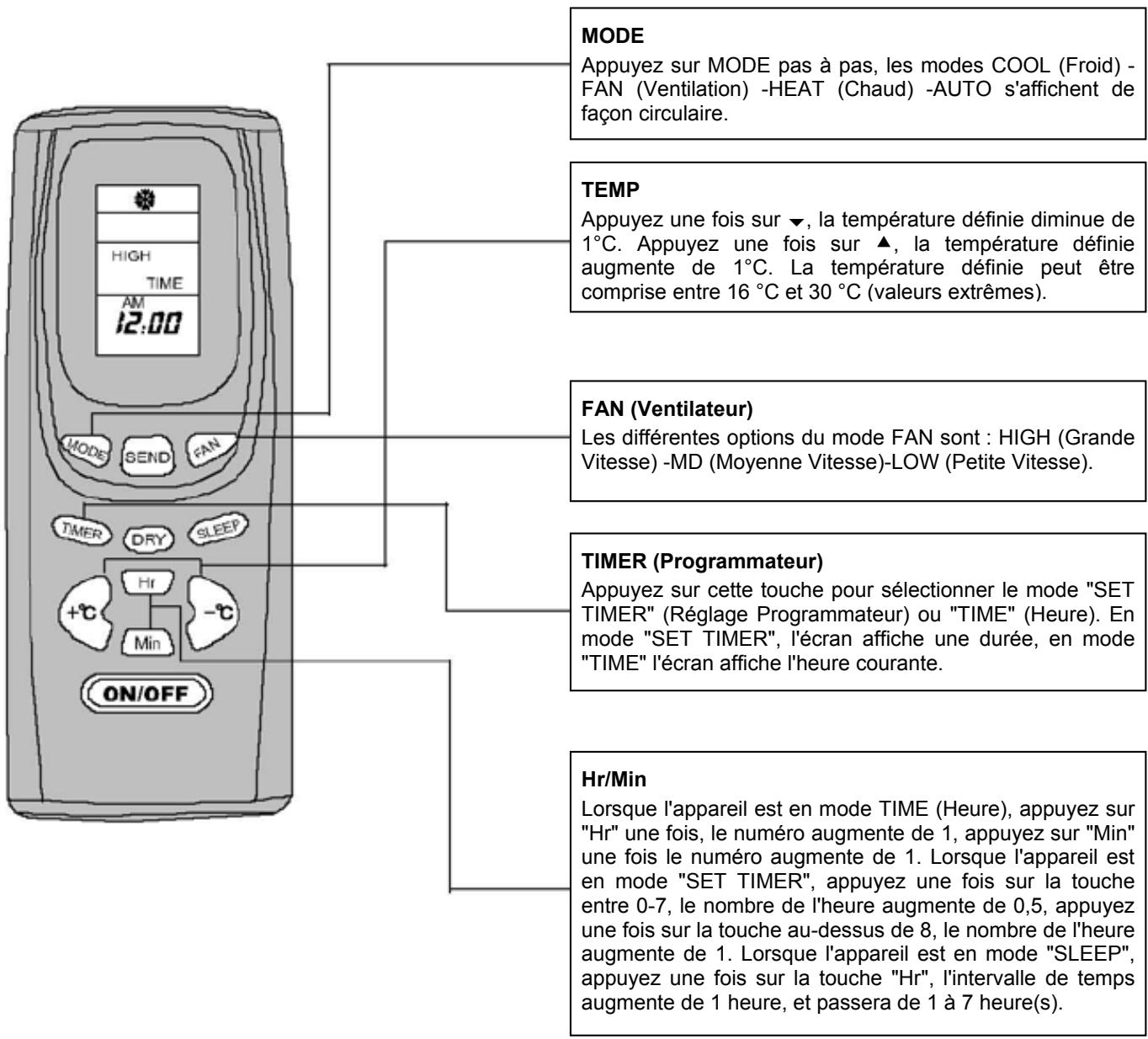

• Noms et fonctions - Télécommande

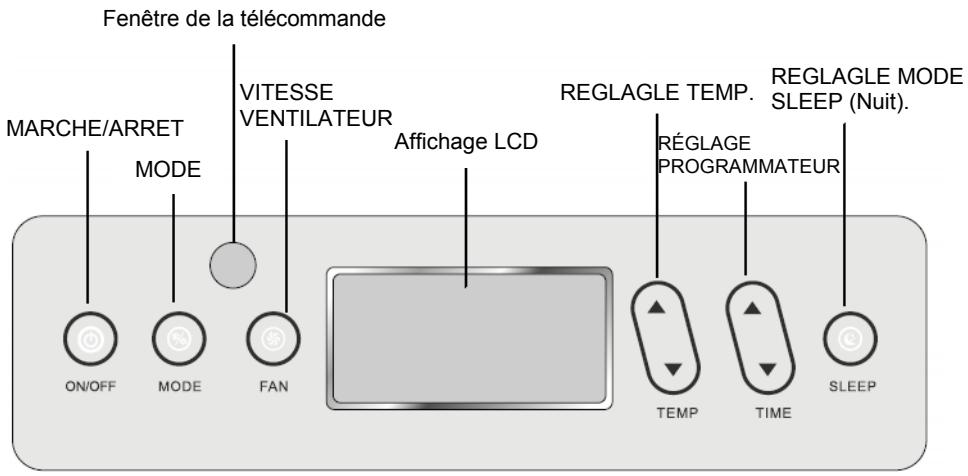

Panneau de commande et fonction

1. Touche MARCHE/ARRET

Appuyez une fois sur cette touche pour démarrer l'appareil et appuyez de nouveau pour l’arrêter.

1. Touche MODE

Appuyez sur cette touche pour modifier le mode de fonctionnement dans l'ordre suivant :

FAN (Ventilation) → COOL (Froid) → DRY (Sec) - AUTO-FAN (Ventilation Auto)

1. Touche FAN SPEED (Vitesse de ventilation)

Lorsque l'appareil fonctionne en mode FAN (Ventilation) ou COOL (Froid), vous pouvez choisir parmi 3 types de vitesse de ventilation, appuyez sur la touche FAN SPEED pour choisir entre "LOW (Petite Vitesse) MD (Moyenne Vitesse) HIGH (Grande Vitesse).

1. Touche SET TEMP (Réglage Temp.)

Lorsque vous mettez le climatiseur sous tension, en mode COOL (Froid) le panneau affiche la température définie. Appuyez sur "▲" "▼" pour augmenter ou diminuer la température définie.

1. Touche SET TIMER (Régler Programmateur)

Appuyez sur "▲" "▼" pour définir la durée d'activité et d'inactivité du programmeur. Lorsque l'appareil fonctionne, vous pouvez définir la durée d'inactivité du programmeur, l'appareil s'arrête. Lorsque l'appareil s'arrête (pas d'alimentation), régler le programmeur sur ON, et la durée définie sera comprise entre 0,5 et 24 heures ; appuyez sur "▲" "▼" pour régler la durée.

1. Touche SET SLEEP (Régler mode Nuit)

Lorsque l'appareil fonctionne, appuyez une fois pour passer en mode SLEEP (Nui), appuyez une nouvelle fois pour arrêter ce mode. Cette touche SLEEP ne fonctionne pas en mode AUTO.

Mode COOL (froid)

1. Choisissez un endroit pret d'une porte et d'une fenêtre, installez le conduit d'évacuation (reportez-vous à la page 19 pour la méthode d'installation). Mettez le conduit d'évacuation en dehors de la porte, ne fermez pas la porte et la fenêtre complètement et laissez suffisamment d'espace pour permettre à l'air de circuler, par exemple, ouvre la porte ou la fenêtre pour conserver une bonne ventilation.
2. Appuyez sur MODE, pour sélectionner le mode COOL (Froid).
3. Appuyez sur TEMP pour définir la température souhaitée. 16° C - 30° C (61^ F - 86^ F).
4. Appuyez sur la touche FAN pour sélectionner la vitesse de ventilateur ajustée (HIGH (Grande Vitesse), MD (Moyenne Vitesse), LOW (Petite Vitesse).

ATTENTION	Lorsque l'appareil fonctionne en mode COOL (Froid), afin deMAINIR de bonnes conditions de refroidissement prenez les précautions suivantes :1. Si le soleil donne directement sur les fenêtres, tirez les rideaux pour faire écran.2. N'utilisez pas une autre source de chaleur dans la piece.
Mode DRY (Sec)	Fermez la portet et la fenêtre pour afin que la déshumidification se fasse efficacement.
	Appuyez sur la touche MODE, sélectionnez le mode DRY, l'appareil fonctionne alors en mode DRY, en même temps, le ventilateur supérieur tourne à petite vitesse et il ne peut pas être réglé.
ATTENTION	Lorsque l'appareil est en mode Déshumidification, il est inutile d'installer le conduit d'évacuation.
Mode FAN(Ventilation)	1. Appuyez sur MODE pour sélectionner le mode FAN (Ventilation).2. Appuyez sur FAN SPEED pour sélectionner la vitesse du ventilateur (HIG, MD, LOW).

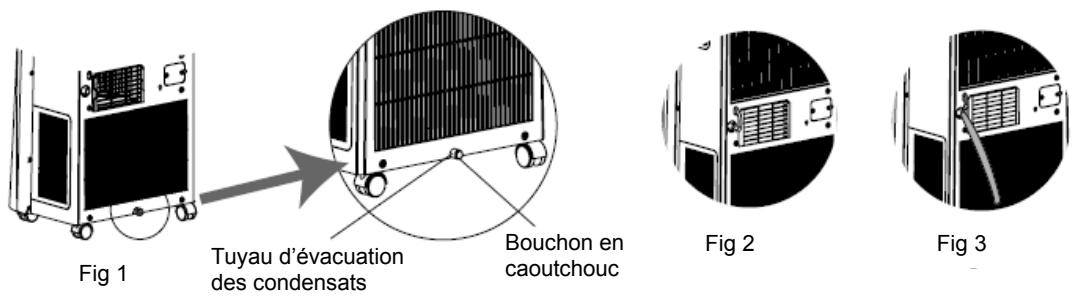

ÉCOULEMENTDE L'EAU	En mode Froid ou Déshumidification, l'eau s'écoule dans le réservoir.Lorsque le réservoir est plein, l'indicateur clignote et l'avertisseur sonne hit fois, l'écran LCD affiche le code d'erreur "H8" et au même moment l'appareil s'accête.
MÉTHODED'ÉCOULEMENT	Coupez l'alimentation, déplacez l'appareil pour pouvoir retirer le bouchon et vider l'eau du réservoir. Lorsque vous avez complètement vidé l'eau remettez en place le bouchon sur le tuyau d'évacuation afin d'éviter les fuites d'eau. (Voir Figure 1). Lorsque vous remettez en marche l'appareil vous doivent le régler à nouveau.Si l'appareil est placé de façon à pouvoir evacuer l'eau, vous pouze également connecter le flexible d'évacuation à l'orifice d'évacuation pour drainer l'eau. (Voir Figures 2 et 3).

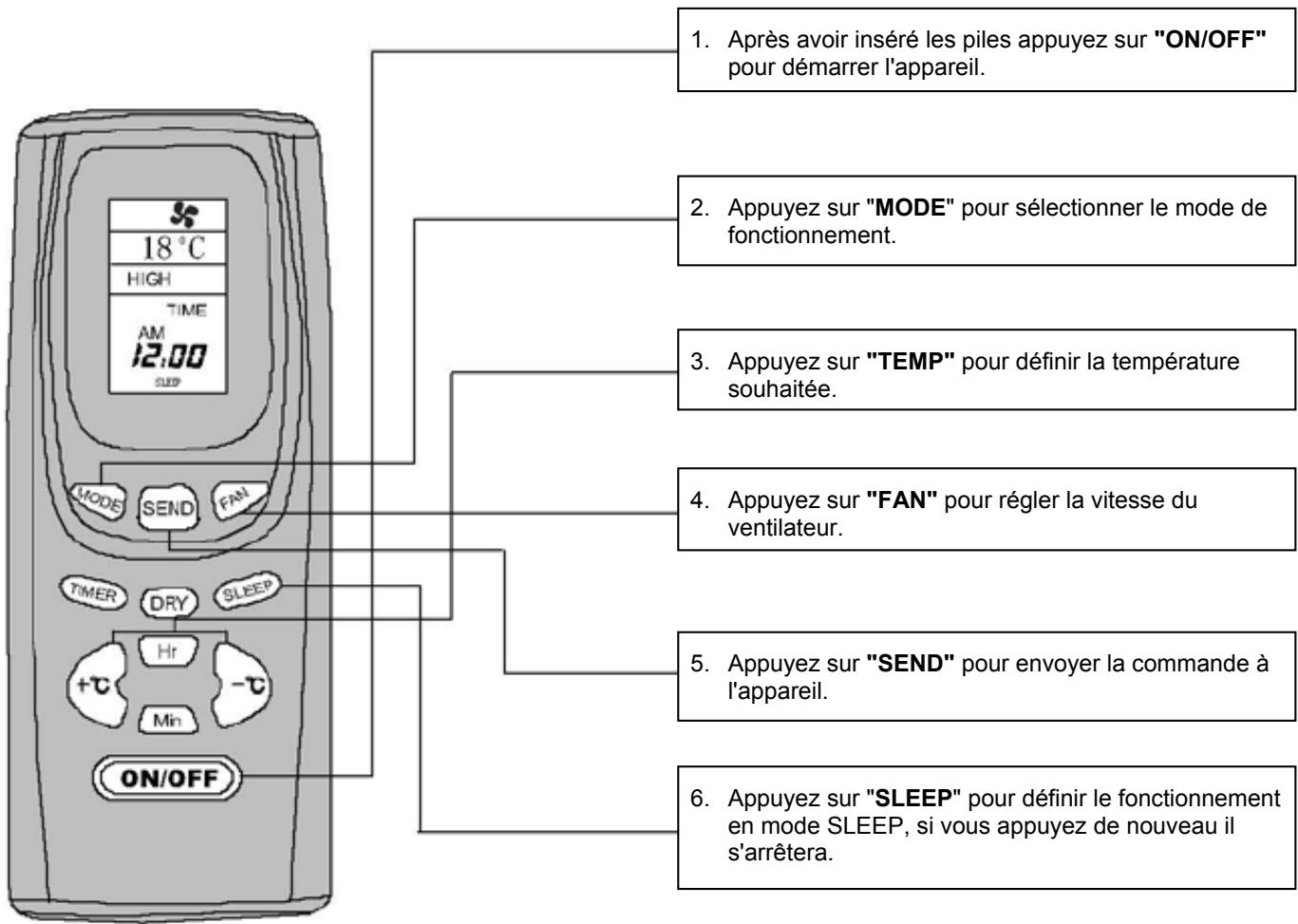

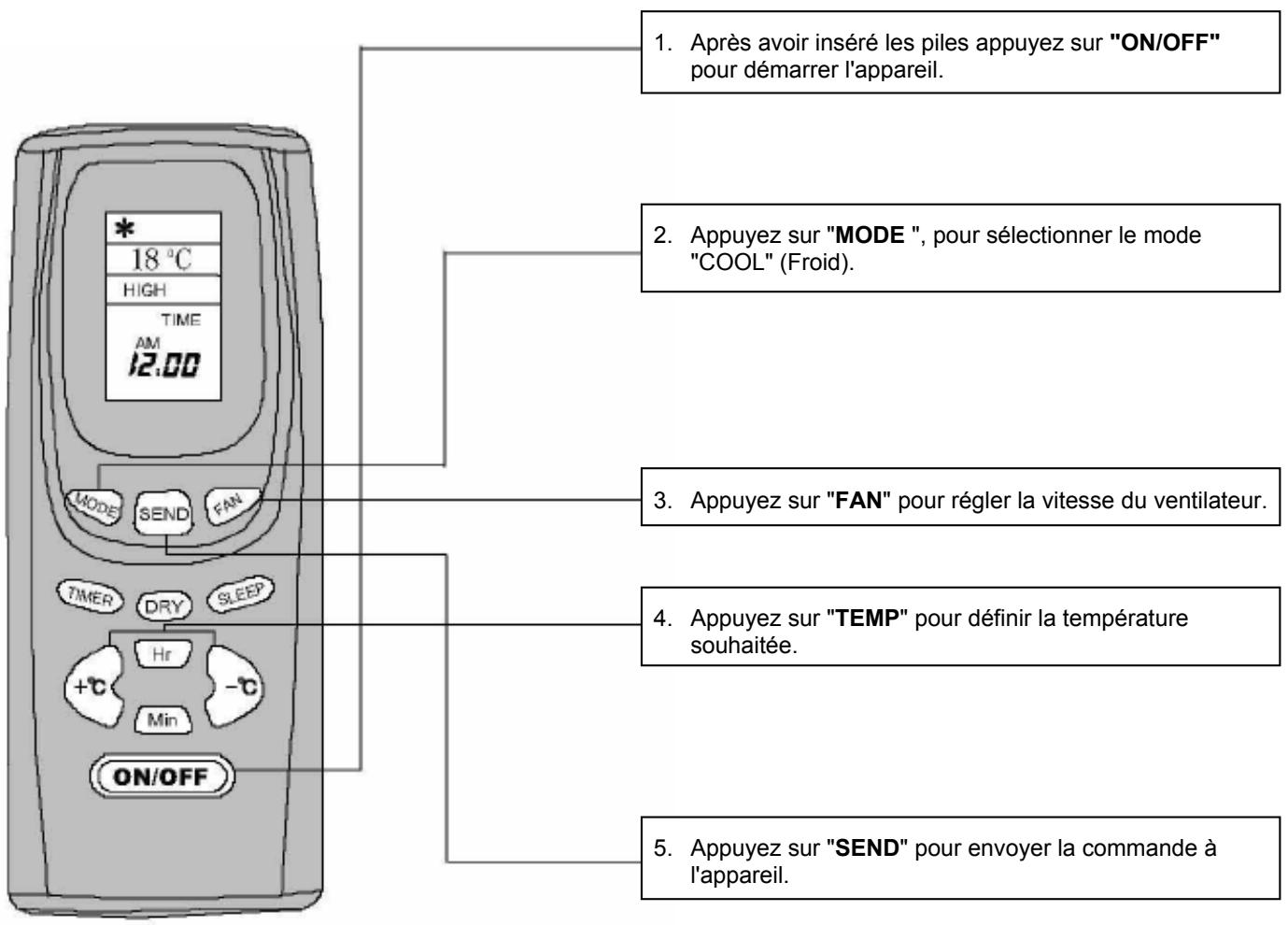

• Pointer la télécommande sur le récepteur de signal du panneau avant.
• Seuls les modes AUTO, ON/OFF, SLEEP et SEND peuvent être utilisés pour envoyer la commande d'affichage actuelle, les autres peuvent être utilisés pour changer de mode.
• Pour les autres fonctions, veuillez vous reporter au climatiseur de type Froid uniquement.

NOTE: En mode Fahrenheit, l'indication de température change de °C à °F.

Mise hors tension

• En cas de mise hors tension pendant le fonctionnement, toutes les fonctionnalités sont perdues.
• Si vous devez reconnecter l'opération, appuyez de nouveau sur "SEND". Si le dysfonctionnement est dû à une erreur de procédure ou au tonnerre, débranchez et rebranchez l'appareil, puis appuyez sur "SEND".

NOTE: En mode Fahrenheit, l'indication de température change de "°C" à "°F".

COOL (froid)

• Lorsque la température de la sonde de la pièce est supérieure à la température définie, le compresseur se met en fonctionnement, l'appareil commence l'opération de refroidissement.
• Lorsque la température de la sonde de la pièce est inférieure à la température définie, le compresseur s'arrête, l'appareil fonctionne en mode "FAN" (Ventilation).
• La température définie doit être comprise entre 16°C et 30°C (61^ - 86^).

NOTE: En mode Fahrenheit, l'indication de température change de °C à °F.

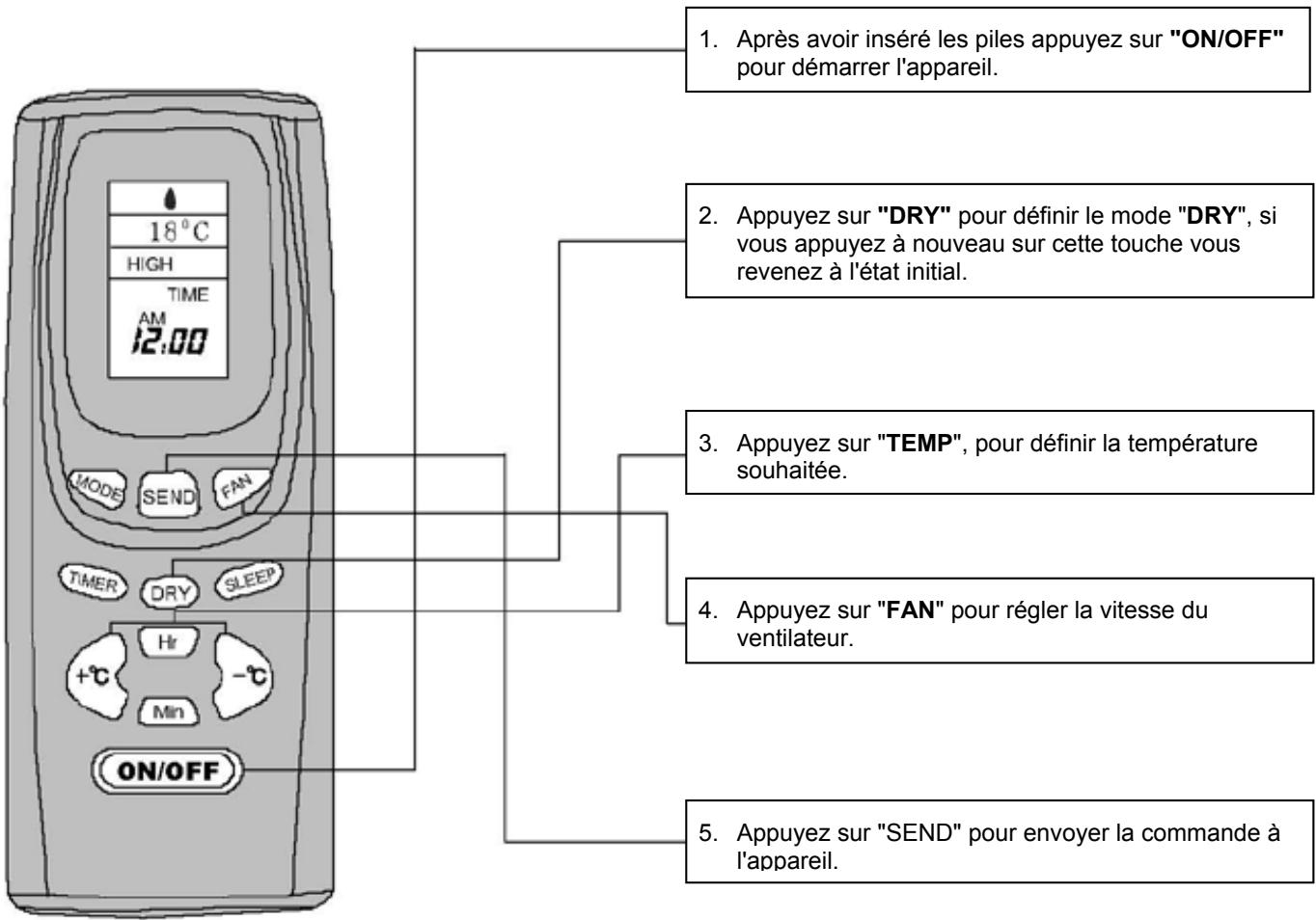

DRY (sec)

Lorsque l'appareil est en mode DRY, le compresseur le protège, la vitesse du moteur du ventilateur est petite.

NOTE : En mode Fahrenheit, l'indication de température change de "°C" à "°F".

• En mode SLEEP, appuyez sur "Hr" pour activer le programmeur (l'intervalle est de 1-7 heures).
• En mode SLEEP, en fonction des changements d'heure, la température définie à l'origine s'ajuste automatiquement. Cela permet de faire des économies d'énergie et de passer une nuit agréable.

NOTE: En mode Fahrenheit, l'indication de température change de °C à °F.

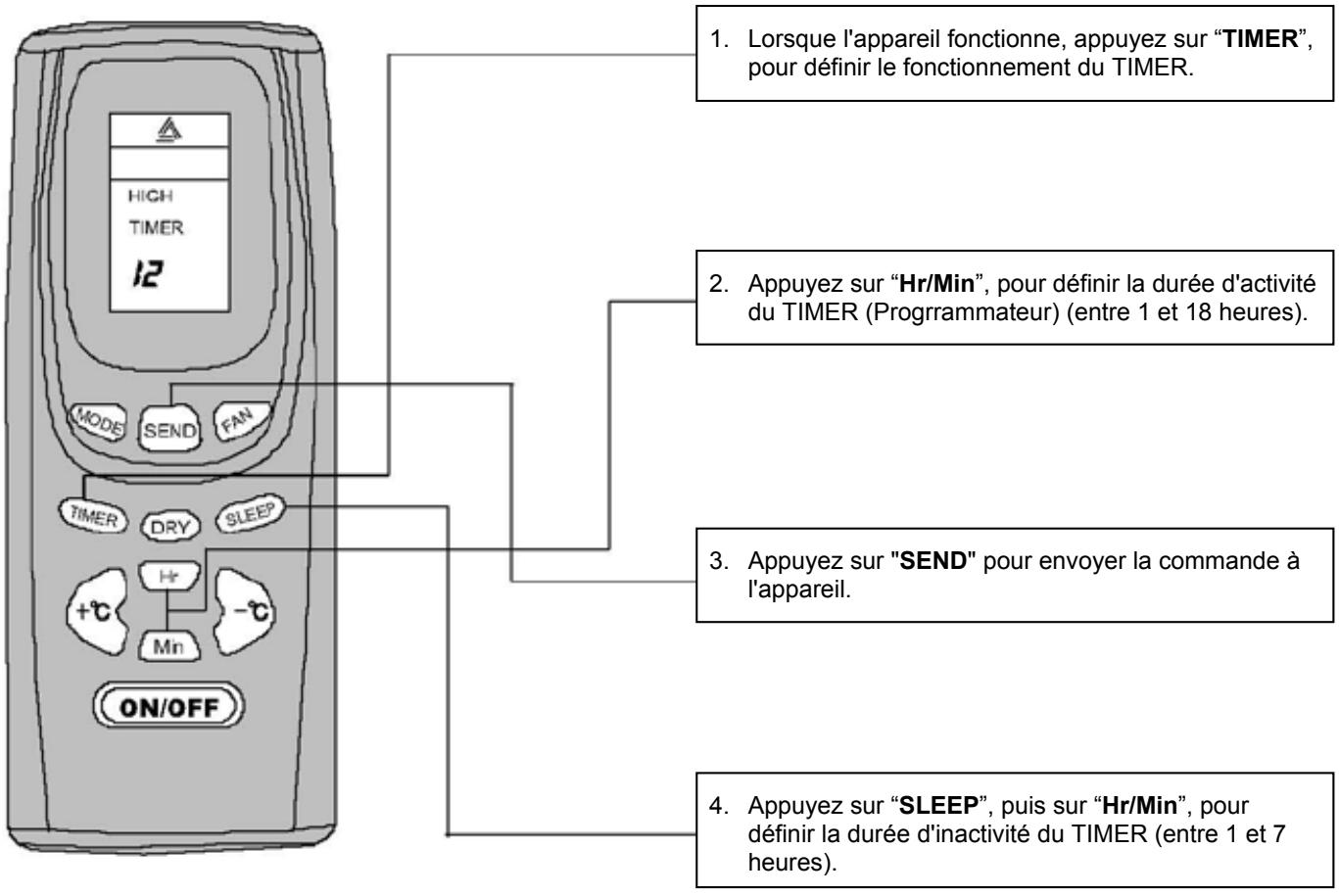

• Lorsque le programmateur est réglé sur ON, l'appareil s'arrête et à l'heure définie il se remet en marche dans le mode d'origine.
• Appuyez sur "TIMER", pour sélectionner "TIME" (Heure), l'heure courante s'affiche à l'écran, appuyez sur "Hr/Min" pour régler le chiffre relatif à l'heure ou aux minutes courantes.
• Lorsque vous appuyez sur "SLEEP" pour définir le mode "SLEEP", le mode "SET TIMER" (Régler Programmateur) est annulé, lorsque vous sélectionnez le mode "SET TIMER" le mode "SET SLEEP" (Régler Nuit) est annulé.

NOTE: En mode Fahrenheit, l'indication de température change de °C à °F.

MÉTHODE D'INSTALLATION DU CONDUIT D'ÉVACUATION DE L'AIR

1. Installez le kit fenêtre ajustable ou percez un trou sur la fenêtre plus proche.
2. Fixez l'embout carré du tuyau d'évacuation sur la partie arrière de l'appareil (Voir figure 4).

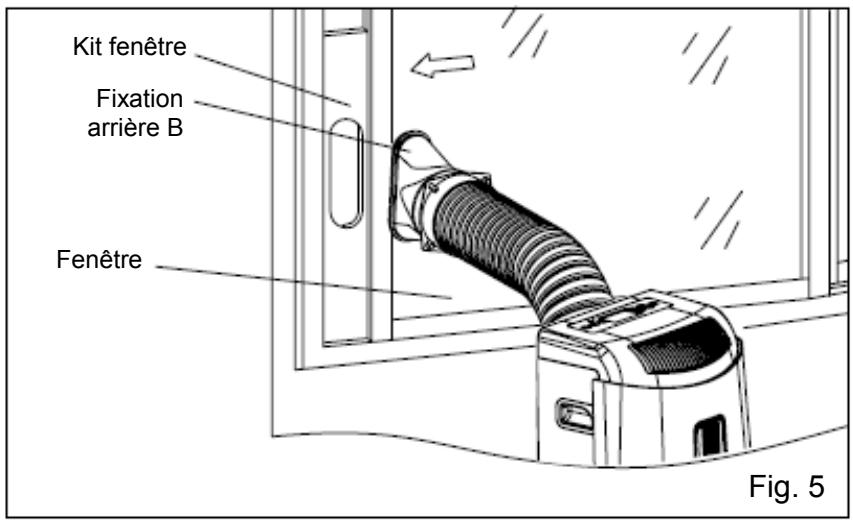

3. Fixez l'autre extrémité (évacuation) sur la fenêtre (Voir figures 5 et 6).

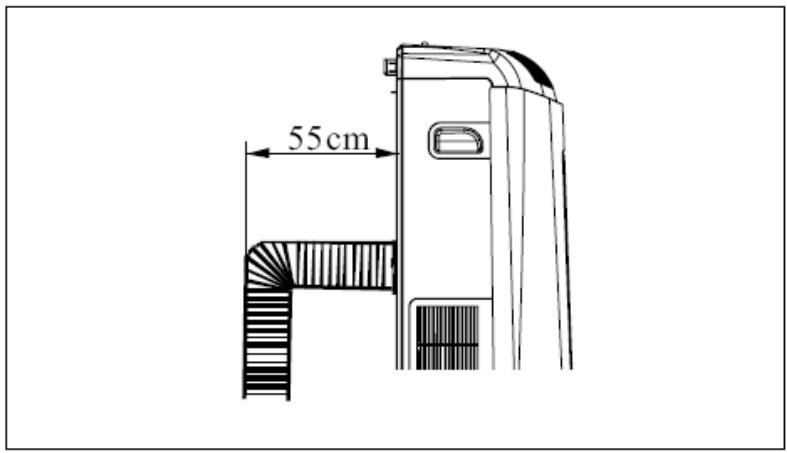

Attention: La longueur du tuyau d'évacuation doit être comprise entre 500 mm et 2 000 mm.

Fig. 4

Attention

1. Veuillez contacter votre fournisseur local pour installer correctement le tuyau d'évacuation de l'air.
2. Lors du montage essayez de maintenir l'embout carré du conduit d'évacuation horizontalement.
3. N'y raccordez pas d'autres tuyaux, cela risque d'entraîner un dysfonctionnement technique.

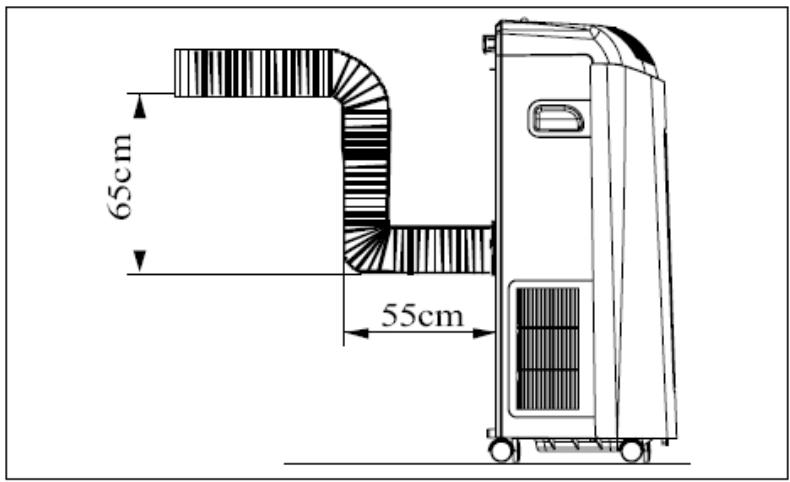

Si le tuyau d'évacuation doit être cintré, procédez à l'installation en tenant compte des dimensions suivantes.

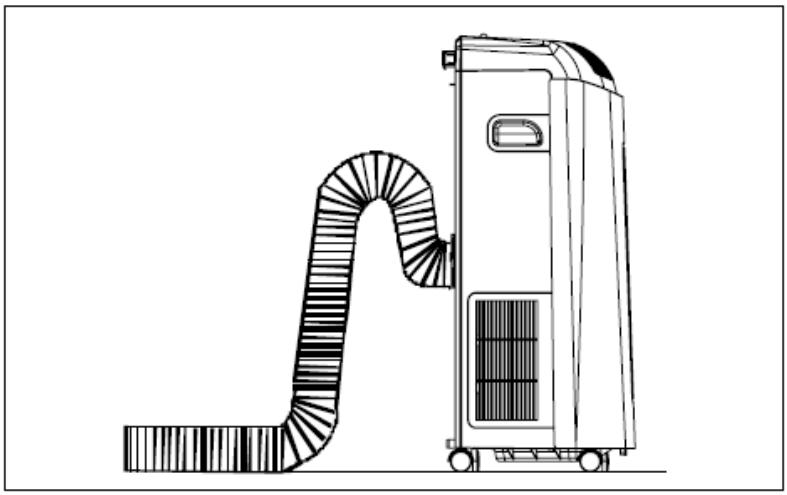

La figure ci-après illustre une installation incorrecte (Un cintrage trop important du tuyau pourrait entraîner un dysfonctionnement).

Climatiseur mobile

Les roulettes situées sur la partie inférieure de l'appareil permettent de le déplacer facilement dans la pièce selon les besoins

Attention

Avant toute opération de maintenance, débranchez l'appareil et coupez l'alimentation afin de prévenir les risques de chocs électriques.

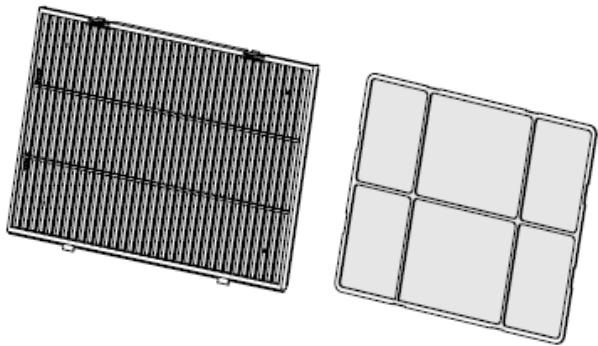

Nettoyage du filtre (recommandé une fois toutes les trois semaines)

Si l'appareil se trouve dans un environnement très poussièreux, nettoyer le filtre plus souvent.

Démontage et nettoyage :

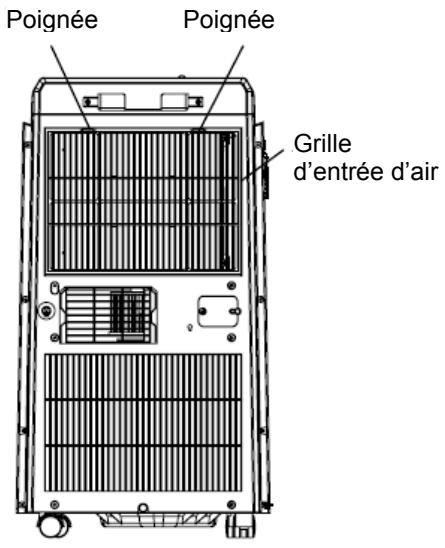

• Appuyez sur les deux poignées de la grille, redressez le couvercle de la grille d'entrée d'air et retirez le filtre à air.
• Lavez uniquement le filtre, aspergez (comme dans une douche) et secouez-le, ou immergez-le dans de l'eau avec un détergent doux, puis laissez-le sécher dans un endroit ombragé.

Attention

N'utilisez jamais d'eau au-dessus de 45°C pour laver les filtres, cela pourrait déformer ou décolorer l'appareil.

Nettoyage du climatiseur

Nettoyez avec un linge légèrement humide avec de l'eau en dessous de 40°C (ou avec de l'eau savonneuse ou avec du détergent) après avoir retiré les saletés. N'utilisez pas d'essence, de gazole ou d'éléments congénères pour nettoyer l'appareil. Avant de procéder au nettoyage, retirez la prise d'alimentation.

En cas de dysfonctionnement, faites les vérifications suivantes avant d'appeler un technicien :

Problème	Cause possible	Solutions
Le climatiseur ne démarre pas.	L'alimentation électrique n'est pas correctement connectée.La fiche d'alimentation n'est pas insérée correctement.Défaut de la fiche ou de la prise Le fusible est endommagé.	Branchez correctement.Remplacez la fiche ou la prise.Appelez le technicien de maintenance pour replacer le fusible.
L'afficheur LCD affiche les chiffres de l'heure mais il ne fonctionne pas.	Le mode TIMER ON est-il activé ?	Annulez le fonctionnement du mode "SET TIMER" ou attendez le démarrage automatique.
L'appareil est en mode COOL (Froid) mais il n'y a pas d'air froid.	La température ambiente est inférieure à la température définie.L'évaporateur est givré.	C'est normal.L'appareil en mode Dégivrage, il reprendra son fonctionnement original aussiôt le dégivrage terminé.
L'appareil est en mode DRY (Sec), il n'y a pas d'air froid.	L'évaporateur est givré.	L'appareil en mode Dégivrage, il reprendra son fonctionnement original aussiôt le dégivrage terminé.
L'écran LCD affiche "E1".	L'alimentation est instable.Un dysfonctionnement se produit.	Coupez le courant, remetre sous tension l'appareil après 10 minutes, si "E1" s'affiche toujoursappelez le technicien de maintenance.
L'écran LCD indique "H8".	Le réservoir d'eau est plein.	Vider l'eau du réservoir (reportez-vous à la figure, page 14).Si le dysfonctionnement persististe contactez le technicien de maintenance.

Emplacement

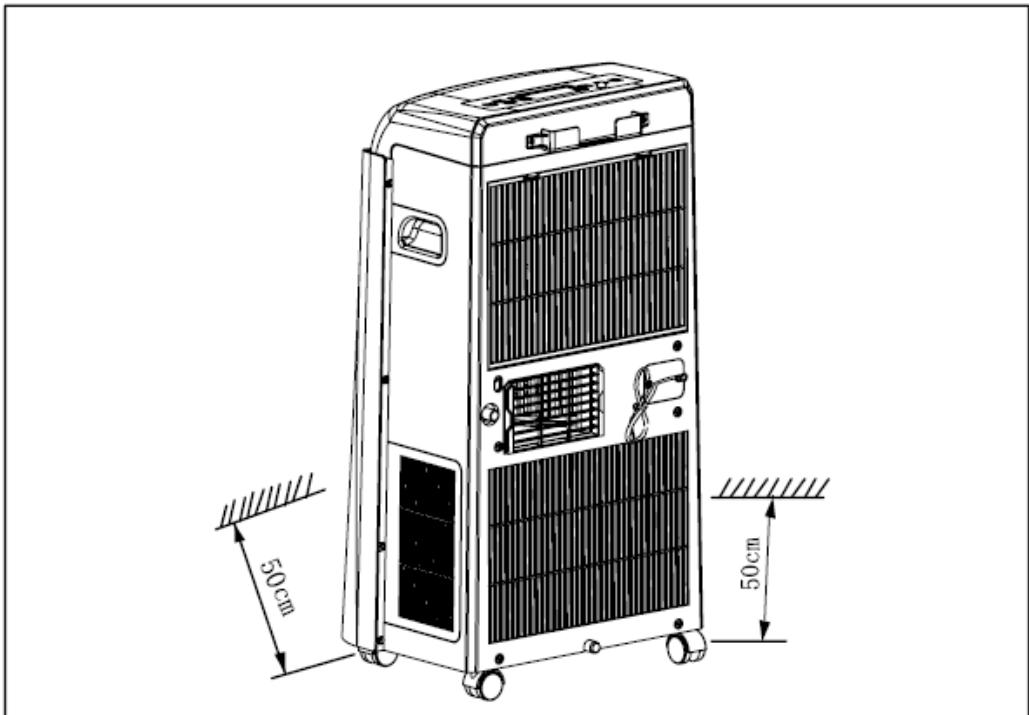

• N'installez pas l'appareil dans un lieu hermétique et maintenez une ventilation ajustée pour prévenir tout dysfonctionnement.
• N'installez pas l'appareil dans un endroit exposé directement au soleil, pour éviter qu'il ne se décolore ou que ses performances soient réduites.
• N'installez pas l'appareil dans un endroit humide, cela peut provoquer des fuites électriques.

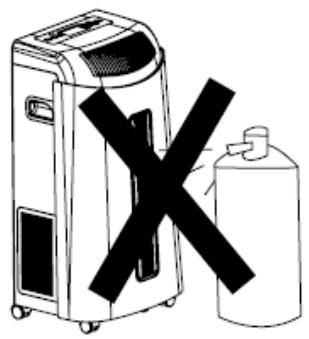

• N'installez pas l'appareil dans des endroits où il y a du gaz, du feu, de l'huile, cela pourrait entraîner un dysfonctionnement.

Autres

Faites attention aux personnes suivantes :

• Les enfants jeunes, les patients.
• Les gens qui ont du mal à s'exprimer.
• Les gens qui sont très fatigués, soûls ou qui ont pris des somnifères.
• Ne montez pas sur l'appareil et ne déposez aucun objet, il tomberait et provoquerait un dysfonctionnement.
• Ne diffusez pas d'air froid pendant une période prolongée car cela pourrait provoquer des problèmes de santé.
• L'appareil doit être à au moins 1 mètre d'un téléviseur pour éviter les effets des ondes électromagnétiques.
• L'entrée et sortie d'air ne doivent pas être obstruées pour prévenir tout dysfonctionnement.
• N'introduisez pas les mains ou un bâton dans les entrées et sortie d'air, faites particulièrement attention aux enfants, un accident est vite arrivé.

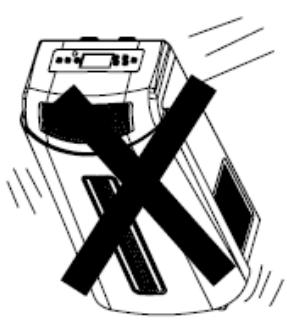

• Ne basculez pas ou n'inclinez pas l'appareil. Si cela se produit, retirez la prise d'alimentation tout de suite et demandez conseil à votre fournisseur.
• N'aspergez pas avec un insecticide ou tout autre produit chimique car cela endommagerait l'appareil (déformation, fissure).

En cas de problème, veuillez contacter votre vendeur local.

Aely 9 R410A

Le schéma électrique sert de référence et peut être modifié sans préavis.
