PLV Z2 - Projecteur SANYO - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Projecteur multimédia
Résolution native	1280 x 720 pixels (HD)
Luminosité	2000 lumens
Contraste	2000:1
Technologie d'affichage	LCD
Connectivité	HDMI, VGA, Composite Video, S-Video, Audio In/Out
Alimentation électrique	100-240V AC, 50/60Hz
Dimensions approximatives	300 x 230 x 90 mm
Poids	2.5 kg
Fonctions principales	Projection d'images et de vidéos, compatibilité avec divers formats
Entretien et nettoyage	Nettoyage régulier de l'objectif, remplacement du filtre si nécessaire
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, réparabilité modérée
Sécurité	Utiliser uniquement dans des environnements appropriés, éviter l'exposition à l'humidité
Informations générales	Idéal pour les présentations professionnelles et les projections à domicile

FOIRE AUX QUESTIONS - PLV Z2 SANYO

Comment connecter mon SANYO PLV Z2 à un ordinateur ?

Utilisez un câble VGA ou HDMI pour connecter le projecteur à votre ordinateur. Assurez-vous que votre ordinateur est allumé et sélectionnez la source appropriée sur le projecteur.

Que faire si l'image projetée est floue ?

Vérifiez si l'objectif est propre et ajustez la mise au point à l'aide de la molette de mise au point sur le projecteur. Assurez-vous également que le projecteur est à la bonne distance de l'écran.

Comment changer l'ampoule du SANYO PLV Z2 ?

Éteignez le projecteur et débranchez-le. Attendez que l'ampoule refroidisse, puis retirez le couvercle de l'ampoule en dévissant les vis. Remplacez l'ampoule par une nouvelle et remettez le couvercle en place.

Le projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est bien branché à une source d'alimentation et que le câble d'alimentation est en bon état. Assurez-vous que l'interrupteur d'alimentation est en position 'ON'.

Comment ajuster le son du projecteur ?

Utilisez les boutons de volume situés sur le projecteur ou sur la télécommande pour augmenter ou diminuer le volume. Vérifiez également que les haut-parleurs externes, si utilisés, sont correctement connectés.

Pourquoi le projecteur affiche-t-il un message d'erreur ?

Un message d'erreur peut indiquer un problème avec l'ampoule, la surchauffe ou une connexion défaillante. Consultez le manuel de l'utilisateur pour des codes d'erreur spécifiques et suivez les instructions recommandées.

Comment réinitialiser les paramètres du projecteur ?

Accédez au menu des paramètres du projecteur, recherchez l'option 'Réinitialiser' et suivez les instructions pour restaurer les paramètres d'usine.

Quelle est la résolution maximale du SANYO PLV Z2 ?

Le SANYO PLV Z2 prend en charge une résolution maximale de 1280 x 720 pixels (HD).

Comment nettoyer le filtre à air du projecteur ?

Arrêtez le projecteur et débranchez-le. Retirez le filtre à air, nettoyez-le doucement avec un aspirateur ou un chiffon doux, puis remettez-le en place.

Le projecteur ne détecte pas le signal d'entrée, que faire ?

Vérifiez que les câbles sont correctement connectés et que la source d'entrée est correctement sélectionnée sur le projecteur. Essayez de redémarrer le projecteur et la source d'entrée.

MODE D'EMPLOI PLV Z2 SANYO

Projecteur multimédia

MODÈLE PLV-Z2

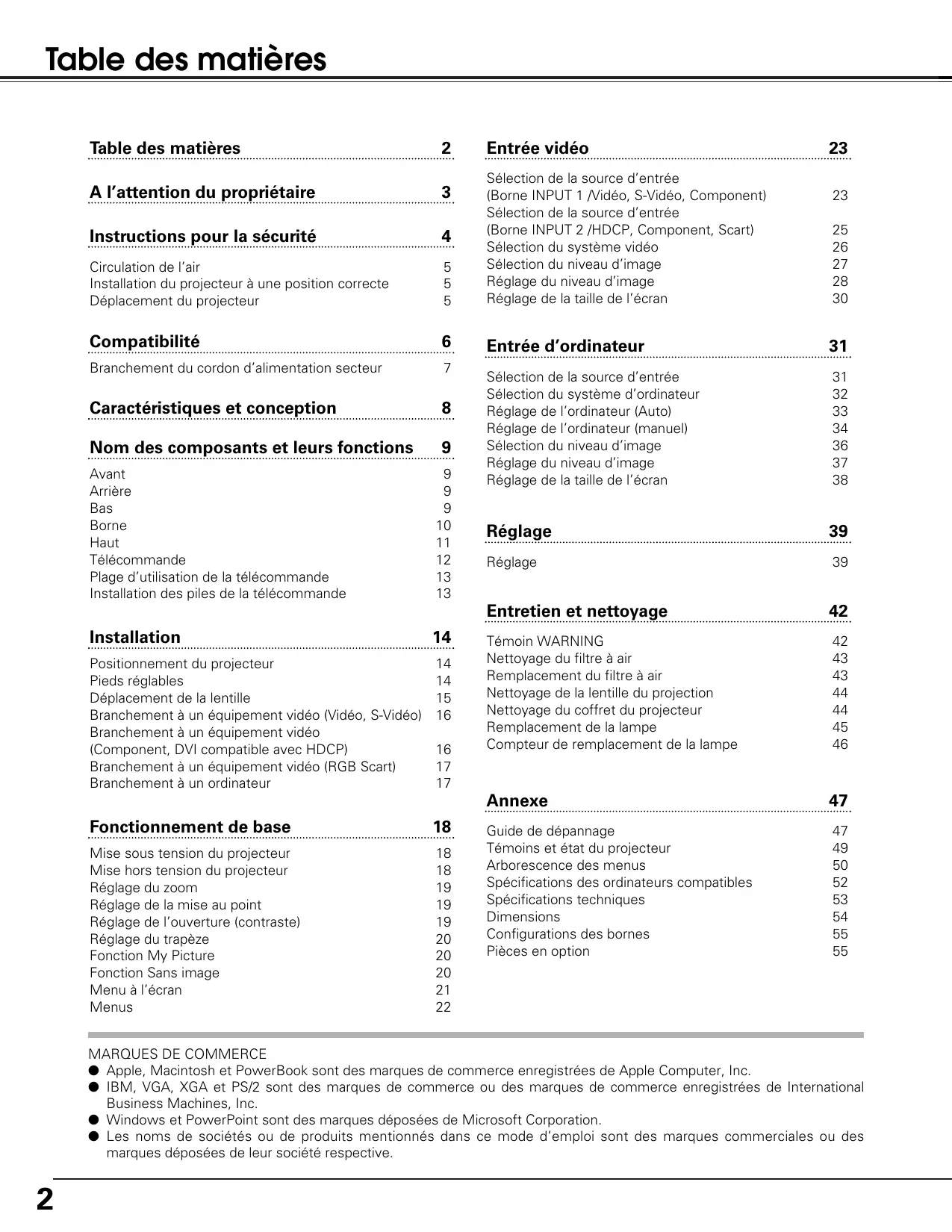

Table des matières 2

A l'attention du propriétaire 3

Instructions pour la sécurité 4

Circulation de l'air 5

Installation du projecteur à une position correcte 5

Déplacement du projecteur 5

Compatibilité 6

Branchement du cordon d'alimentation secteur 7

Caractéristiques et conception 8

Nom des composants et leurs fonctions 9

Avant 9

Arrière 9

Bas 9

Borne 10

Haut 11

Télécommande 12

Plage d'utilisation de la télécommande 13

Installation des piles de la télécommande 13

Installation 14

Positionnement du projecteur 14

Pieds réglables 14

Déplacement de la lentille 15

Branchement à un équipement vidéo (Vidéo, S-Vidéo) 16

Branchement à un équipement vidéo

(Component, DVI compatible avec HDCP) 16

Branchement à un équipement vidéo (RGB Scart) 17

Branchement à un ordinateur 17

Fonctionnement de base 18

Mise sous tension du projecteur 18

Mise hors tension du projecteur 18

Réglage du zoom 19

Réglage de la mise au point 19

Réglage de l'ouverture (contraste) 19

Réglage du trapèze 20

Fonction My Picture 20

Fonction Sans image 20

Menu à l'écran 21

Menus 22

Entrée vidéo 23

Sélection de la source d'entrée (Borne INPUT 1 /Vidéo, S-Vidéo, Component) 23

Sélection de la source d'entrée (Borne INPUT 2 /HDCP, Component, Scart) 25

Sélection du système vidéo 26

Sélection du niveau d'image 27

Réglage du niveau d'image 28

Réglage de la taille de l'écran 30

Entrée d'ordinateur 31

Sélection de la source d'entrée 31

Sélection du système d'ordinateur 32

Réglage de l'ordinateur (Auto) 33

Réglage de l'ordinateur (manuel) 34

Sélection du niveau d'image 36

Réglage du niveau d'image 37

Réglage de la taille de l'écran 38

Réglage 39

Réglage 39

Entretien et nettoyage 42

Témoin WARNING 42

Nettoyage du filtre à air 43

Remplacement du filtre à air 43

Nettoyage de la lentille du projection 44

Nettoyage du coffret du projecteur 44

Remplacement de la lampe 45

Compteur de remplacement de la lampe 46

Annexe 47

Guide de dépannage 47

Témoins et état du projecteur 49

Arborescence des menus 50

Spécifications des ordinateurs compatibles 52

Spécifications techniques 53

Dimensions 54

Configurations des bornes 55

Pièces en option 55

MARQUES DE COMMERCE

● Apple, Macintosh et PowerBook sont des marques de commerce enregistrées de Apple Computer, Inc.
- IBM, VGA, XGA et PS/2 sont des marques de commerce ou des marques de commerce enregistrées de International Business Machines, Inc.
● Windows et PowerPoint sont des marques déposées de Microsoft Corporation.
- Les noms de sociétés ou de produits mentionnés dans ce mode d'emploi sont des marques commerciales ou des marques déposées de leur société respective.

Avant d'utiliser ce projecteur, veuillez lire attentivement le présent mode d'emploi; suivez correctement les instructions d'utilisation du projecteur.

Ce projecteur possède un grand nombre de caractéristiques et de fonctions très commodes. En suivant correctement les instructions d'utilisation du projecteur, vous pourrez utiliser au mieux ses possibilités, et le conserver en bon état de marche pendant de longues années.

Si vous n'utilisez pas correctement l'appareil, non seulement vous réduirez la durée de vie du projecteur, mais vous risquerez de causer des anomalies de fonctionnement, un incendie ou d'autres accidents.

Si votre projecteur semble fonctionner incorrectement, lisez à nouveau ce mode d'emploi, vérifiez les opérations et les branchements des câbles, et essayez d'appliquer les solutions proposées dans la section "Guide de dépannage" se trouvant à la fin de ce manuel. Si l'anomalie persiste, contactez le revendeur chez qui vous avez acheté le projecteur ou un centre de service.

	ATTENTIONRISQUE D’ELECTROCUTIONNE PAS OUVRIR
ATTENTION : POUR REDUIRE LE RISQUED’ELECTROCUTION, NE RETIREZ PAS LECOUVERCLE (OU LE DOS). L’APPAREILNE CONTIENT AUCUNE PIECESUSCEPTIBLE D’ETRE REPAREE PARL’UTILISATEUR; SEULE LA LAMPE PEUTETRE REMPLACEE PAR L’UTILISATEUR.CONFIEZ TOUTES LES REPARATIONS AUN TECHNICIEN QUALIFIE.
	CE SYMBOLE INDIQUE QU’UNE TENSIONDANGEREUSE POUVANT CAUSER UNEELECTROCUTION EST PRESENTE DANSL’APPAREIL.
	CE SYMBOLE INDIQUE QUE LE MODE D’EMPLOIDE L’APPAREIL CONTIENT DES INSTRUCTIONSD’UTILISATION ET D’ENTRETIEN IMPORTANTES.

Précautions de sécurité

AVERTISSEMENT: POUR REDUIRE LE RISQUE D'INCENDIE OU DE DECHARGE ELECTRIQUE, N'EXPOSEZ PAS L'APPAREIL A LA PLUIE OU A L'HUMIDITE.

• La lentille de projection du projecteur produit une lumière intense. Ne regardez pas directement dans la lentille de projection, ceci pourrait entraîner des blessures aux yeux. Veillez particulièrement à ce que des enfants ne regardent pas directement le rayon lumineux.
• Installez le projecteur à une position adéquate. Sinon, il y aurait risque d'incendie.
• Laissez un espace suffisant autour du haut, de l'arrière et des côtés du projecteur pour assurer la bonne circulation de l'air pour le refroidissement du projecteur. Il faut laisser un espace minimum. Si vous devez placer le projecteur dans un meuble ou dans un espace clos, vous devez laisser des écarts minimum autour du projecteur. Veillez à ce que les ouvertures de ventilation du projecteur ne soient pas obstruées. Si le projecteur s'échauffe excessivement, ceci risquera de réduire sa durée de service et de causer des accidents graves.

COTES et HAUT 20cm 50cm 50cm ARRIERE 50cm

• Ne placez aucun objet inflammable ou de bombe aérosol à proximité du projecteur, car de l'air chaud est expulsé par les ouvertures de ventilation.
• Si le projecteur ne sera pas utilisé pendant une période prolongée, débranchez-le de la prise courant.

VEUILLEZ LIRE ET CONSERVER CE MODE D'EMPLOI POUR REFERENCE ULTERIEURE.

ATTENTION

Ne peut être utilisé dans une salle d'ordinateurs telle que définie dans la norme ANSI/NFPA 75 Standard for Protection of Electronic Computer/Data Processing Equipment

Lisez toutes les instructions de sécurité et d'utilisation avant la mise en service du projecteur.

Lisez toutes les instructions données ici et conservez-les pour référence ultérieure. Débranchez le projecteur de la prise secteur avant de le nettoyer. N'utilisez pas de nettoyant liquide ou en aérosol. Pour le nettoyage, utilisez un chiffon humide.

Respectez tous les avertissements et instructions indiqués sur le projecteur.

Pour plus de protection lors d'un orage, ou si l'appareil est laissé sans surveillance ou non utilisé pendant une longue période, débranchez-le de la prise secteur. Ceci évitera des dommages dûs aux éclairs et aux sautes de tension.

N'exposez pas cet appareil à la pluie ou ne l'utilisez pas près de l'eau... par exemple dans un sous-sol humide, près d'une piscine, etc.

N'utilisez pas d'accessoires non recommandés par le fabricant, car ils peuvent être dangereux.

Ne placez pas le projecteur sur un chariot, un support ou une table instables. Le projecteur risque de tomber et de causer de graves blessures à un enfant ou un adulte, et d'être gravement endommagé. N'utilisez qu'un chariot ou un support recommandé par le fabricant, ou vendu avec le projecteur. L'installation au mur ou sur une étagère doit être conforme aux instructions du fabricant, et doit être faite en utilisant un nécessaire d'installation approuvé par le fabricant.

L'ensemble projecteur/chariot doit être manipulé avec soin. Des arrêts brusques, une force excessive ou des surfaces irrégulières peuvent faire se renverser le chariot.

Des fentes et des ouvertures dans le coffret, à l'arrière et en dessous, sont prévues pour la ventilation, pour assurer un fonctionnement fiable et pour éviter que l'appareil surchauffe.

Les ouvertures ne doivent jamais être couvertes avec un tissu ou d'autres objets, et les ouvertures inférieures ne doivent pas être bloquées si le projecteur est placé sur un lit, un sofa, un tapis ou une autre surface du même type. Ce projecteur ne doit jamais être placé sur ou à proximité d'un radiateur ou d'une sortie de chauffage.

Ce projecteur ne doit pas être placé dans une installation encastrée telle qu'un meuble-bibliothèque, sans qu'une ventilation adéquate ne soit prévue.

N'introduisez pas d'objets d'aucune sorte dans le projecteur par les fentes du coffret car ils risqueraient de toucher des composants placés sous haute tension dangereuse, ou de court-circuiter des pièces, ce qui pourrait causer un incendie ou une décharge électrique. Ne renversez jamais de liquide sur le projecteur.

N'installez pas le projecteur à proximité des conduits de ventilation d'un climatiseur.

Ce projecteur ne doit fonctionner que sur une source d'alimentation conforme aux normes indiquées sur l'étiquette. En cas de doute, consultez votre revendeur agréé ou la compagnie d'électricité locale.

Ne surchargez ni les prises de courant ni les rallonges car cela peut entraîner un incendie ou une décharge électrique. Ne placez aucun poids sur le cordon d'alimentation. Ne placez pas ce projecteur à un endroit où le câble d'alimentation risquera d'être piétiné et endommagé.

N'essayez jamais de réparer ce projecteur vous-même car l'ouverture ou le retrait de couvercles peut vous exposer à des tensions élevées dangereuses ou à d'autres dangers. Toutes les réparations doivent être effectuées par un personnel qualifié.

Débranchez le projecteur de la prise secteur et confiez la réparation à un personnel qualifié dans les cas suivants:

a. Lorsque le cordon ou la fiche d'alimentation sont endommagés ou effilochés.

b. Si du liquide a été renversé sur le projecteur.

c. Si le projecteur a été exposé à la pluie ou à l'eau.

d. Si le projecteur ne fonctionne pas normalement lorsque vous suivez correctement les instructions. Réglez uniquement les commandes indiquées dans le mode d'emploi car un réglage incorrect d'autres commandes peut causer des dommages exigeant l'intervention d'un technicien qualifié pour effectuer de gros travaux de réparation pour remettre le projecteur en état de marche.

e. Si le projecteur est tombé ou si le coffret est endommagé. f. Lorsque les performances du projecteur se dégradent, il faut faire réparer l'appareil.

Lorsque des pièces de rechange sont requises, assurez-vous que le technicien a utilisé des pièces de rechange spécifiées par le fabricant, dont les caractéristiques sont identiques à celles de la pièce originale. Les substitutions de pièces non autorisées peuvent causer un incendie, une décharge électrique ou des blessures corporelles.

Après tout travail de réparation ou d'entretien, demandez au technicien de faire les vérifications de sécurité habituelles pour confirmer que le projecteur est en parfait état de fonctionnement.

Circulation de l'air

Le coffret comporte des ouvertures pour la ventilation, afin d'assurer le bon fonctionnement du produit et de le protéger contre la surchauffe; ces ouvertures ne doivent pas être obstruées ou recouvertes par un objet.

ATTENTION

L'air chaud est expulsé par les ouvertures de sortie d'air. Lorsque vous utilisez ou que vous installez le projecteur, prenez les précautions suivantes.

• Ne mettez pas d'objets inflammables à proximité des ouvertures de ventilation.
• Veillez à ce que les ouvertures de sortie d'air soient situées à au moins 1 m des objets environnants.
• Ne touchez pas les parties périphériques de l'ouverture de sortie d'air, en particulier les vis et les pièces métalliques. Ces parties deviennent chaudes lorsque le projecteur fonctionne.
• Ne posez pas d'objets sur le coffret. Les objets posés sur le coffret risquent non seulement d'être endommagés, mais aussi ils risquent de s'enflammer sous l'effet de la chaleur dégagée par le projecteur.

Les ventilateurs dont le projecteur est équipé assurent son refroidissement. Ce projecteur contrôle la température interne, en fonction de laquelle il commande la vitesse de fonctionnement des ventilateurs.

Ouverture de sortie d'air (sortie de l'air chaud) Ouverture d'entrée d'air

Installation du projecteur à une position correcte

Installez le projecteur à une position correcte. Si vous l'installez à une position incorrecte, vous risquez de réduire la durée de vie de la lampe et de provoquer un incendie.

N'inclinez pas le projecteur de plus de 20 degrés vers le haut et vers le bas.

Ne dirigez pas le projecteur vers le bas pour projeter une image.

NE PAS DIRIGER VERS LE BAS

Ne placez pas le projecteur sur l'un de ses côtés pour projeter une image.

NE PAS PLACER SUR LES COTES

Déplacement du projecteur

Lorsque vous déplacez le projecteur, fermez le couvercle avant et rétractez les pieds réglables pour éviter d'endommager la lentille et le coffret.

Si vous n'utilisez pas le projecteur pendant une période prolongée, rangez-le dans un étui adéquat.

PRECAUTION POUR LE TRANSPORT DU PROJECTEUR

• Evitez absolument de laisser tomber ou de percuter le projecteur, sinon il pourrait subir des dommages ou présenter des anomalies de fonctionnement.
• Pour transporter le projecteur, utilisez un étui de transport adéquat.
• Ne confiez le transport du projecteur à un agent de transport qu'après l'avoir mis dans un étui de transport adéquat. Sinon, le projecteur risquerait d'être endommagé. Pour faire transporter le projecteur par un agent de transport, demandez conseil à votre revendeur.

Avis de la commission fédérale des communications

Remarque : Cet appareil a été testé et jugé conforme aux limites des appareils numériques de la classe B, conformément à l'article 15 des jugements FCC. Ces limites sont destinées à assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet appareil produit, utilise et peut émettre de l'énergie de fréquence radio, et s'il n'est pas installé et utilisé conformément aux instructions, il pourra produire des interférences affectant négativement les communications radio. Toutefois, il n'est pas garanti qu'aucune interférence ne se produira pas dans une installation particulière. Si cet appareil cause des interférences affectant négativement la réception des émissions de radio et de télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, nous conseillons à l'utilisateur d'essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes:

• Modifier l'orientation de l'antenne de réception, ou la placer à un autre endroit.
• Eloigner l'équipement du récepteur.
• Brancher l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Demander de l'aide au revendeur ou à un technicien de radio/télévision compétent.

L'utilisation d'un câble gainé est nécessaire pour que l'installation soit conforme aux limites de la classe B de la section B de l'article 15 des jugements FCC. N'effectuez aucun changement ou modification de l'équipement qui ne soit pas spécifié dans les instructions. Si vous effectuez de tels changements ou modifications, on pourra vous demander d'arrêter d'utiliser l'équipement.

Numéro de modèle	: PLV-Z2
Nom commercial	: Sanyo
Partie responsable	: SANYO FISHER COMPANY
Adresse	: 21605 Plummer Street, Chatsworth, California 91311
N° de téléphone	: [phone]

NORMES DU CORDON D'ALIMENTATION SECTEUR

Le cordon d'alimentation secteur fourni avec ce projecteur est conforme aux normes d'utilisation du pays où vous l'avez acheté.

Cordon d'alimentation secteur pour les Etats-Unis et le Canada:

Le cordon d'alimentation secteur utilisé aux Etats-Unis et au Canada figure dans la liste des Underwriters Laboratories (UL) et est certifié par la Canadian Standard Association (CSA).

Le cordon d'alimentation secteur possède une fiche de ligne secteur avec mise à la masse. Ceci est un dispositif de sécurité qui garantit que la fiche est bien adaptée à la prise de courant. N'essayez pas de modifier ce dispositif de sécurité. Si vous ne pouvez pas introduire la fiche dans la prise, adressez-vous à votre électricien.

MASSE

Cordon d'alimentation secteur pour le Royaume-Uni:

Ce cordon est déjà équipé d'une fiche moulée possédant un fusible, dont la valeur est indiquée sur la face de la broche de la fiche. Si vous devez remplacer le fusible, un fusible BS 1362 de même calibre approuvé par ASTA et portant la marque doit être utilisé. Si le cache du fusible est détachable, n'utilisez jamais la fiche sans son cache.

Si vous avez besoin de remplacer le fusible, veillez à ce qu'il soit d'une couleur identique à celle que vous pouvez voir sur la face de la broche de la fiche (rouge ou orange). Vous pouvez vous procurer les caches de fusibles au service des pièces indiqué dans votre mode d'emploi. Si la fiche fournie n'est pas adaptée à votre prise de courant, veuillez la couper et la détruire.

Vous devez préparer correctement l'extrémité du cordon souple et fixer la fiche adéquate.

AVERTISSEMENT: IL EST DANGEREUX D'INTRODUIRE UNE FICHE DONT LE CORDON FLEXIBLE EST DENUDE DANS UNE PRISE DE COURANT SOUS TENSION.

Les fils du cordon secteur de cet appareil possèdent des couleurs correspondant aux codes suivants:

Vert et jaune	Masse
Bleu	Neutre
Brun	Conducteur

Comme les couleurs des fils du cordon secteur de cet appareil peuvent ne pas correspondre aux marques de couleurs identifiant les bornes de votre fiche, procédez comme suit:

Le fil vert et jaune doit être connecté à la borne de la fiche marquée de la lettre E ou du symbole de masse de sécurité 12 , ou colorée en vert ou en vert et jaune.

Le fil bleu doit être connecté à la borne marquée de la lettre N ou colorée en noir.

Le fil brun doit être connecté à la borne marquée de la lettre L ou colorée en rouge.

AVERTISSEMENT: CET APPAREIL DOIT ETRE MIS A LA MASSE.

LA PRISE DE COURANT DOIT ETRE INSTALLEE A PROXIMITE DE L'APPAREIL, ET ETRE FACILEMENT ACCESSIBLE.

Branchement du cordon d'alimentation secteur

Ce projecteur utilise une tension nominale d'entrée de 100-120 V CA ou 200-240 V CA. Le projecteur fera automatiquement la sélection de la tension d'entrée correcte. Il est conçu pour fonctionner avec des systèmes d'alimentation monophase avec conducteur neutre de prise de terre. Pour réduire les risques de décharge électrique, ne branchez pas le projecteur dans un autre type de système d'alimentation.

Consultez votre revendeur autorisé ou un centre de service en cas de doute sur l'alimentation actuellement utilisée.

Branchez le projecteur à l'équipement périphérique avant d'allumer le projecteur. (Pour plus de détails concernant les branchements, reportez-vous aux pages 16 à 17.)

ATTENTION

Par mesure de sécurité, débranchez le cordon d'alimentation secteur lorsque le projecteur n'est pas utilisé.

Lorsque ce projecteur est branché à la prise de courant avec le cordon d'alimentation secteur et que l'interrupteur d'alimentation principal est sur la position de marche, le projecteur est en mode d'attente et consomme alors une faible quantité de courant. Mettez l'interrupteur d'alimentation principal sur la position d'arrêt lorsque le projecteur n'est pas utilisé.

Branchez le cordon d'alimentation secteur (fourni) au projecteur.

La prise de courant doit se trouver à proximité de cet appareil et être facilement accessible.

REMARQUE CONCERNANT LE CORDON D'ALIMENTATION

Le cordon d'alimentation secteur doit être conforme aux normes d'utilisation en vigueur dans le pays où vous utilisez le projecteur. Vérifiez le type de fiche secteur en vous référant au tableau ci-dessous; il faut utiliser le cordon d'alimentation secteur adéquat. Si le cordon d'alimentation secteur fourni n'est pas adapté à la prise secteur, adressez-vous à votre revendeur.

Côté projecteur

Vers le connecteur du cordon d'alimentation du projecteur.

Pour les Etats-Unis et le Canada

Masse

Vers la prise secteur. (120 V CA)

Côté prise secteur
Pour l'Europe continentale

Vers la prise secteur. (200 - 240 V CA)

Pour le Royaume-Uni

Vers la prise secteur. (200 - 240 V CA)

La technologie extrêmement sophistiquée utilisée pour ce projecteur multimédia lui donne d'excellentes qualités de portabilité, de solidité et de facilité d'utilisation. Le projecteur utilise des fonctions multimédia incorporées, une palette de 16,77 millions de couleurs, et une technologie d'affichage à cristaux liquides (LCD) à matrice active.

♦ Lentille de zoom courte

Ce projecteur est équipé d'une lentille de zoom courte qui vous permet d'obtenir une taille d'écran de 100 po. dans une plage de 3,0 m à 4,0 m.

♦ Déplacement de lentille

La fonction Déplacement de lentille vous offre davantage de possibilités pour positionner le projecteur. Vous pouvez ainsi l'utiliser à l'endroit voulu sans que l'image soit déformée.

♦ Réglage de l'ouverture (contraste)

Vous pouvez régler le contraste non seulement en utilisant l'opération par menu, mais aussi en utilisant le levier d'ouverture. (Reportez-vous à la page 19.)

♦ Compatibilité

Ce projecteur accepte une grande variété de signaux d'entrée de vidéo et d'ordinateur tels que:

- Ordinateurs

Ordinateurs compatibles IBM et Macintosh jusqu'à une résolution de 1280 x 1024.

- 6 systèmes de couleurs

Les systèmes de couleurs NTSC, PAL, SECAM, NTSC 4.43, PAL-M ou PAL-N peuvent être connectés.

- Vidéo component

Les signaux vidéo component, tels que les signaux TV haute définition de sortie de lecteur de DVD tels que 480i, 480p, 575i, 575p, 720p, 1035i ou 1080i, peuvent être connectés.

● S-Vidéo

Les signaux S-Viséo, tels que les signaux de sortie de magnétoscope S-VHS, peuvent être connectés.

- Scart RGB

Le signal Scart RGB peut être connecté.

◆ Configuration simple du système d'ordinateur

Le système de multibalayage dont ce projecteur est équipé lui permet de s'adapter rapidement à presque tous les signaux de sortie d'ordinateur. (Reportez-vous à la page 32.)

♦ Grand écran 16 : 9

Le projecteur est équipé de panneaux LCD (résolution 1280 x 720) de taux 16 : 9 afin que vous puissiez projeter en plein écran l'image provenant d'un signal vidéo component tel qu'un lecteur DVD et un téléviseur haute définition.

♦ Conversion progressive entrelacée

Cette technologie, qui convertit les signaux entrelacés en signaux progressifs, permet d'obtenir des images de haute qualité. (Reportez-vous à la page 29.)

♦ Réglage du trapèze

La déformation du trapèze peut être corrigée non seulement verticalement, mais aussi horizontalement. La fonction de correction du trapèze vous permet d'utiliser le projecteur à n'importe quel endroit. (Reportez-vous aux pages 20 et 39.)

◆ Extinction automatique

La fonction d'Extinction automatique permet de diminuer la consommation de courant et de conserver la durée de vie de la lampe. (Reportez-vous à la page 40.)

Mon image

Une image projetée peut être capturée et utilisée pour l'affichage de démarrage du projecteur à l'aide de la fonction de Capture. Vous pouvez aussi afficher l'image capturée quand vous le voulez en utilisant la touche MY PICTURE (MY-P) de la télécommande. (Reportez-vous aux pages 12, 39, 40.)

◆ Mode de Lampe

Vous pouvez modifier la luminosité de la lampe de projection en la réglant. Le projecteur est équipé d'une fonction permettant d'ajuster la luminosité en fonction du signal d'entrée afin d'obtenir la meilleure image possible. (Reportez-vous à la page 41.)

◆ Affichage multi-langues des menus

Le menu de fonctionnement peut être affiché dans les langues suivantes: anglais, allemand, français, italien, espagnol, portugais, hollandais, suédois, russe, chinois, coréen ou japonais. (Reportez-vous à la page 39.)

◆ Interface visuelle numérique

Le projecteur est équipé d'une borne DVI à 29 broches permettant de brancher la sortie DVI d'un ordinateur ou d'un équipement vidéo. Vous pouvez aussi profiter des données de divertissement numérique protégées par la technologie HDCP. (Pour plus de détails concernant HDCP, reportez-vous à la page 25.)

♦ Touches d'éclairage

La télécommande est équipée d'un commutateur lumineux et de touches lumineuses qui émettent de la lumière afin de faciliter l'utilisation dans un endroit obscur. (Reportez-vous à la page 12.)

Avant

① Ouverture de sortie d'air

ATTENTION

L'air chaud est expulsé par l'ouverture de sortie d'air. Ne placez pas d'objets sensibles à la chaleur à proximité de ce côté.

② Ouverture d'entrée d'air
(Les deux flèches indiquent le débit d'air.)
③ Commandes et témoins sur le projecteur
④ Couvercle avant
⑤ Récepteur de télécommande infrarouge
⑥ Lentille de projection
⑦ Levier de zoom
⑧ Bague de mise au point
⑨ Levier d'ouverture
⑩ Bague de décalage de lentille (haut/bas)
⑪ Bague de décalage de lentille (gauche/droite)

① Connecteur de cordon d'alimentation
② Interrupteur principal
③ Ouverture d'entrée d'air
④ Bornes et connecteurs

① Pieds réglables
② Couvercle de la lampe
③ Ouverture d'entrée d'air (Arrière et Bas)
④ Filtre à air

Borne

① DVI-I RGB/COMPONENT INPUT 2 RESET SERVICE PORT ② ③ INPUT 1 VIDEO Y - Pb/Cb - Pr/Cr ▼S-VIDEO ④

① DVI-I RGB/COMPONENT

Branchez la sortie d'ordinateur (type DVI-I digital/analogique), la sortie vidéo component, ou la sortie vidéo à 21 broches Scart RGB à cette borne. (p.16, 17)

② SERVICE PORT

Ce connecteur est utilisé pour effectuer des travaux d'entretien sur le projecteur.

③ VIDEO

Branchez la sortie vidéo composite d'un équipement vidéo à ce connecteur. (p.16)

④ Y - Pb/Cb - Pr/Cr

Branchez la sortie vidéo component à ces connecteurs. (p.16)

⑤ S-VIDEO

Branchez la sortie S-Vidéo d'un équipement vidéo à ce connecteur. (p.16)

* Il est possible que le microprocesseur incorporé qui commande cet appareil présente parfois des anomalies de fonctionnement et qu'il soit nécessaire de le réinitialiser. Pour ce faire, appuyez sur la touche RESET avec un stylo; l'appareil s'éteindra puis redémarrera alors. N'utilisez la fonction REMISE A ZERO que quand c'est absolument nécessaire.

Haut

① Touche de MARCHE/ARRET D'ALIMENTATION (ON-OFF)

Utilisée pour allumer ou éteindre le projecteur. (p.18)

② Témoin d'alimentation (POWER)

Clignote en rouge jusqu'à ce que le projecteur soit prêt à être allumé, ou lorsque le couvercle avant est fermé. Il s'allume continuellement en rouge lorsque le projecteur est en mode de veille. Il reste allumé en vert lorsque le projecteur fonctionne.

③ Témoin d'alarme (WARNING)

S'allume en rouge lorsque le projecteur détecte une anomalie. Il clignote aussi en rouge lorsque la température interne du projecteur s'élève au-delà des limites d'utilisation normale. (p.42)

④ Témoin de remplacement de la lampe (LAMP REPLACE)

Ce témoin s'allume en jaune lorsque la durée de vie de la lampe du projecteur arrive à sa fin. (p.45)

⑤ Touche MENU

Utilisée pour ouvrir ou fermer le menu à l'écran. (p.21)

⑥ Touches de POINTAGE

(HAUT▲/BAS▼/GAUCHE◄/DROITE►)

Utilisées pour sélectionner un élément ou régler des valeurs dans le menu à l'écran. Permettent aussi de régler le panning de l'image en mode de zoom digital. (p.38)

⑦ Bouton de SELECTION (SELECT)

Utilisé pour exécuter l'élément sélectionné. Il sert aussi à agrandir / compressor l'image en mode de zoom digital. (p.38)

⑧ Touche d'ENTREE (INPUT)

Utilisée pour sélectionner la source d'entrée. (p.23, 31)

Télécommande

① LIGHT

SCREEN SCR LAMP MODE AMP ON-OFF ② ③ ④ MENU SELECT ⑤ IMAGE ADJ. ⑥ INPUT IMAGE ⑦ INPUT1 AUTO VIDEO SVIDEO COMPONENT COMPO MY PICTURE MY-P IMAGE STANDARD STD PRESET IMAGE P-IM 1 2 3 4 AUTO PC AUTO EYSTONE NOSHOW ⑧ ⑨ ⑩ ⑪ ⑬ ⑭ ⑮

① Commutateur LIGHT

Fait glisser vers le haut et allume les touches suivantes pendant environ 10 secondes: SCREEN, ON-OFF, LAMP, MENU, SELECT, INPUT, et IMAGE ADJ.

② Touche SCREEN

Sélectionne une taille d'écran. (p.30, 38)

③ Touche LAMP

Sélectionne un mode de lampe. (p.41)

④ Touche de MENU (MENU)

Utilisée pour ouvrir ou fermer le menu à l'écran. (p.21)

⑤ Touches de POINTAGE (HAUT/BAS/GAUCHE/DROITE)

Utilisées pour sélectionner un élément ou règler une valeur dans le menu à l'écran. Ces touches permettent aussi d'effectuer un panning de l'image en mode de zoom digital. (p.38)

⑥ Touche INPUT

Sélectionne une source d'entrée. (p.23, 31)

⑦ Touches INPUT1

Sélectionne une source d'entrée vidéo. (p.23)

⑧ Touche MY PICTURE

Affiche l'image capturée. (p.40)

⑨ Touche de TRAPEZE (KEYSTONE)

Utilisée pour corriger la déformation du trapèze. (p.20, 39)

⑩ Touche de MARCHE/ARRET D'ALIMENTATION (ON-OFF)

Utilisée pour allumer et éteindre le projecteur. (p.18)

⑪ Bouton de SELECTION (SELECT)

Utilisée pour exécuter l'élément sélectionné, ou agrandir ou compressor l'image en mode de zoom digital. (p.38)

⑫ Touche IMAGE ADJ.

Affiche le menu à l'écran du menu Ajust. Image dans une ligne, et règle le niveau de l'image. Vous pouvez régler directement un élément. (p.28, 29, 37)

Utilisée pour sélectionner les niveaux d'image. (p.27, 36)

⑭ Touche de REGLAGE PC AUTO (AUTO PC)

Utilisée pour actionner la fonction de réglage PC auto. (p.33)

⑮ Touche SANS IMAGE (NO SHOW)

L'image projetée devient noire. (p.20)

Touches lumineuses (⑦, ⑧, ⑨, ⑬, ⑭, ⑮)

Les touches lumineuses (7, 8, 9, 13, 14, 15) émettent de la lumière dans un endroit obscur après qu'elles soient restées un moment éclairées par de la lumière.

Plage d'utilisation de la télécommande

Dirigez la télécommande vers le projecteur (récepteur de télécommande infrarouge) lorsque vous appuyez sur une touche. La plage de fonctionnement maximale de la télécommande est de 5 m et 60° environ, de l'arrière ou de l'avant du projecteur.

5 m 60°

Installation des piles de la télécommande

1

Retirez le couvercle du compartiment des piles.

Tirez le co le haut et

2

Insérez les piles dans le compartiment.

Pour assurer une bonne orientation des polarités (+ et −), veillez à ce que les bornes des piles soient fermement en contact avec les broches du logement.

3

Replacez le couvercle du compartiment des piles.

* Lorsque vous remplacez les piles de la télécommande, le code de la télécommande revient automatiquement au code initial (Code 1) (p41).

Pour vous assurer d'un fonctionnement correct, respectez les précautions suivantes.

● Utilisez (2) piles format AA, UM3 ou R06 au alcalines.
- Changez les deux piles au même temps.
- N'utilisez pas une nouvelle pile avec une pile usée.
- Evitez tout contact avec de l'eau ou d'autres liquides.
- N'exposez pas les télécommandes à une humidité excessive ou à la chaleur.
- Ne faites pas tomber la télécommande.
- Si les piles ont fuit dans la télécommande, essuyez le compartiment des piles et installez de nouvelles piles.
- Risque d'explosion si les piles sont remplacées par un type de piles incorrect.
- Jetez les piles usées conformément aux instructions.

Positionnement du projecteur

Ce projecteur a été conçu pour effectuer la projection sur une surface de projection plane, et peut effectuer la mise au point entre 1,2 m et 6,1 m. Pour plus de détails concernant la taille de l'écran et la distance entre le projecteur et l'écran, reportez-vous au tableau et à l'illustration ci-dessous.

• La luminosité de la salle a une grande influence sur la qualité de l'image. Il est conseillé de baisser l'éclairage ambiant pour obtenir des images plus belles.
• Les valeurs indiquées sont approximatives, et peuvent être différentes de la taille réelle.

Pieds réglables

Vous pouvez régler l'angle de projection jusqu'à 11,8 degrés à l'aide des pieds réglables.

1 Soulevez l'avant du projecteur et tirez les verrous des pieds des deux côtés du projecteur.
2 Libérez les verrous des pieds pour verrouiller les pieds réglables, et tournez les pieds réglables pour ajuster la position et l'inclinaison.
3 Pour rétracter les pieds réglables, soulevez l'avant du projecteur, tirez et libérez les verrous des pieds. La déformation de trapèze d'une image projetée peut être ajustée à l'aide de l'opération par menu. (p.20, 39)

ATTENTION

Inclinez le projecteur dans la plage réglable afin de ne pas diminuer la durée de vie de la lampe. Reportez-vous à la page 5.

Pieds réglables Verrous des pieds réglables

Déplacement de la lentille

Vous pouvez déplacer la lentille de projection vers le haut, le bas, la gauche et la droite en utilisant la fonction de décalage de lentille. Grâce à cette fonction, vous pouvez obtenir une image projetée à l'endroit voulu.

Tournez la bague de décalage de lentille (gauche/droite) vers la gauche ou la droite pour déplacer la lentille vers la gauche ou vers la droite.

Tournez la bague de décalage de lentille (haut/bas) vers le haut ou le bas pour déplacer la lentille vers le haut ou vers le bas.

Bague de décalage de lentille (gauche/droite) Bague de décalage de lentille (haut/bas)

Décalage de lentille vers le haut/bas

complètement vers le haut

complètement vers le bas V V

Décalage de lentille gauche/droite

1/2W W

complètement vers la gauche

1/2W W

complètement vers la droite

REMARQUE

• La meilleure image est obtenue généralement au centre de la plage de décalage de la lentille.
• Lorsque vous utilisez le décalage de lentille vers le haut ou vers le bas jusqu'à la limite, la lentille ne se déplace pas jusqu'à la limite vers la gauche ou vers la droite.
  Lorsque vous utilisez le décalage de lentille vers la gauche ou vers la droite jusqu'à la limite, la lentille ne se déplace pas jusqu'à la limite vers le haut ou vers le bas.

Branchement à un équipement vidéo (Vidéo, S-Vidéo)

Video, S-Video

Utilisez le câble vidéo fourni ou un câble S-vidéo (non fourni).

Equipement vidéo Sortie vidéo composite Sortie S-VIDEO Câble vidéo (RCA x 1) Câble S-VIDEO VIDEO S-VIDEO DVI-1 INPUT 2 RGB/COMPONENT Y = Pb/Cb = Pr/Ca VIDEO Y = Pb/Cb = Pr/Ca S-VIDEO

REMARQUE

- Le connecteur S-VIDEO a priorité sur le connecteur VIDEO lorsque les connecteurs S-VIDEO et VIDEO sont tous deux connectés quand vous sélectionnez AUTO dans le menu Entrée (p.24).

Branchement à un équipement vidéo (Component, DVI compatible avec HDCP)

Component, DVI compatible avec HDCP

Utilisez un câble component (fourni ou disponible dans le commerce) et un câble component-DVI fourni en option pour le component. Utilisez un câble DVI (en option) pour le DVI compatible avec HDCP.

REMARQUE

- Pour plus de détails concernant la commande de câbles en option, reportez-vous à la page 55.

REMARQUE :

Lorsque vous raccordez le câble, les cordons d'alimentation du projecteur et de l'appareil extérieur doivent être débranchés de la prise secteur.

Branchement à un équipement vidéo (RGB Scart)

RGB Scart

Utilisez un câble Scart-DVI fourni en option.

Equipement vidéo Sortie Scart à 21 broches RGB DVI Scart DVI-I RGB/COMPONENT DVI-I RGB/COMPONENT INPUT 2 INPUT 1 VIDEO Y - Pb/Cb - Pr/Cr S-VIDEO

Branchement à un ordinateur

Ordinateur (Digital/Analogique)

Utilisez un câble DVI fourni en option pour le système digital.

Utilisez un câble DVI-VGA fourni en option pour le système analogique.

Ordinateur IBM-compatible ou Macintosh Sortie de moniteur âble DVI Câble DVI-VGA DVI-I RGB/COMPONENT DVI-I RGB/COMPONENT INPUT 2 INPUT 1 VIDEO Y = Pb/Cb = Pr/Cr S-VIDEO

REMARQUE

- Pour plus de détails concernant la commande de câbles en option, reportez-vous à la page 55.

REMARQUE :

Lorsque vous raccordez le câble, les cordons d'alimentation du projecteur et de l'appareil extérieur doivent être débranchés de la prise secteur.

Mise sous tension du projecteur

1 Accomplir tous les branchements périphériques (avec l'ordinateur, le magnétoscope, etc.) avant d'allumer le projecteur.
2 Branchez le cordon d'alimentation secteur du projecteur dans une prise secteur et ouvrez le couvercle avant. Mettez l'interrupteur principal sur la position de marche, et le témoin POWER clignote en rouge peu après puis s'allume continuellement en rouge. (Le témoin POWER continue à clignoter lentement en rouge si le couvercle avant est fermé.)
3 Appuyez sur la touche POWER ON-OFF du projecteur ou de la télécommande. Le témoin POWER devient vert et les ventilateurs se mettent en marche. L'affichage des préparatifs apparaît sur l'écran et le compte à rebours commence. (Vous pouvez utiliser une image capturée comme affichage de préparatifs. Reportez-vous à la section "Capture" à la page 40.)
4 Une fois le compte à rebours terminé, la source d'entrée sélectionnée en dernier et l'icône d'état du mode de lampe apparaissent sur l'écran.

Ouvrez le couvercle avant.

Source d'entrée sélectionnée et mode de Lampe

Entrée 1 Mode Lampe

(Pour plus de détails concernant le mode de Lampe, reportez-vous à la page 41.)

Mise hors tension du projecteur

1 Appuyez sur la touche ON-OFF sur le projecteur ou sur la télécommande; un message "Eteindre?" apparaît alors sur l'écran. Ce message ne s'affiche pas et le projecteur s'éteint lorsque la fonction de confirmation d'extinction est désactivée. (Reportez-vous au menu Configuration à la page 40.)
2 Appuyez à nouveau sur la touche ON-OFF pour éteindre le projecteur. Le témoin POWER se met à clignoter en rouge et continue à clignoter pendant que les ventilateurs fonctionnent (pendant environ 90 secondes).
3 Une fois que le projecteur s'est suffisamment refroidi pour pouvoir être à nouveau allumé, le témoin POWER s'allume en rouge. Vous pouvez ensuite mettre l'interrupteur principal sur la position d'arrêt et débrancher le cordon d'alimentation secteur.

POUR CONSERVER LA DUREE DE VIE DE LA LAMPE, ATTENDEZ AU MOINS CINQ MINUTES AVANT D'ETEINDRE LA LAMPE APRES L'AVOIR ALLUMEE. NE DEBRANCHEZ PAS LE CORDON D'ALIMENTATION SECTEUR PENDANT QUE LES VENTILATEURS FONCTIONNENT OU AVANT QUE LE TEMOIN POWER SE SOIT ALLUME EN ROUGE. SINON, LA DUREE DE VIE DE LA LAMPE SERA DIMINUEE.

REMARQUE

• Lorsque vous fermez le couvercle avant pendant que le projecteur fonctionne, le projecteur s'éteint automatiquement dans les 5 secondes par mesure de sécurité. Veillez à éteindre le projecteur en appuyant sur la touche POWER ON-OFF du projecteur ou de la télécommande après avoir utilisé le projecteur.
• Il est impossible d'allumer le projecteur pendant la période de refroidissement avec le témoin POWER clignotant en rouge. Il sera possible de l'allumer après que le témoin POWER se soit allumé en rouge.
• N'utilisez pas le projecteur pendant plus de 24 heures de façon continue. Eteignez le projecteur au moins une fois par 24 heures et laissez-le au repos. Si vous l'utilisez de façon continue, la durée de vie de la lampe risquera de diminuer.
• Ce projecteur contrôle la température interne et commande automatiquement la vitesse de fonctionnement des ventilateurs.
• Si le témoin WARNING clignote ou s'allume en rouge, reportez-vous à la section "Témoin WARNING" à la page 42.

Le message disparaît après 4 secondes.

Réglage du zoom

Déplacez le levier de zoom pour agrandir/diminuer l'image au zoom.

Levier de zoom

Réglage de la mise au point

Tournez la bague de mise au point pour régler la mise au point de l'image projetée.

Bague de mise au point

Réglage de l'ouverture (contraste)

Déplacez le levier d'ouverture pour régler le contraste.

Levier d'ouverture

Réglage du trapèze

Si l'image obtenue présente une déformation de trapèze, corrigez l'écran à l'aide du réglage de TRAPEZE.

1 Appuyez sur la touche KEYSTONE ▲/▼ de la télécommande ou sélectionnez l'élément Trapèze dans le menu de configuration. (Reportez-vous à la page 39.) La boîte de dialogue de "Trapèze" apparaît.
2 Corrigez la déformation de trapèze en appuyant sur la touche KEYSTONE ▲/▼ ou sur la touche de POINTAGE (HAUT/BAS). Appuyez sur la touche KEYSTONE ▲ ou sur la touche de POINTAGE (HAUT) pour réduire la partie supérieure de l'image, et appuyez sur la touche KEYSTONE ▼ ou sur la touche de POINTAGE (BAS) pour réduire la partie inférieure.

Réduisez la partie supérieure en appuyant sur la touche KEYSTONE ▲ ou sur la touche de POINTAGE (HAUT).

Réduisez la partie inférieure en appuyant sur la touche KEYSTONE ▼ ou sur la touche de POINTAGE (BAS).

• Les flèches sont blanches si aucune correction n'est effectuée.
• La flèche disparaît lorsque la correction est au maximum.
• La flèche indiquant la direction corrigée devient violette.

Fonction My Picture

Appuyez sur la touche MY PICTURE (MY-P) de la télécommande pour faire apparaître une image capturée. Pour revenir à l'état normal, appuyez à nouveau sur la touche MY PICTURE (MY-P) ou appuyez sur n'importe quelle autre touche.

Fonction Sans image

Appuyez sur la touche NO SHOW de la télécommande pour faire apparaître une image entièrement noire. Pour retourner à la normale, appuyez de nouveau sur la touche NO SHOW ou appuyez sur n'importe quelle autre touche.

Pas d'image

Le message disparaît après 4 secondes.

Menu à l'écran

Vous pouvez commander et régler ce projecteur par MENU A L'ECRAN. Pour utiliser chacun des réglages sur le MENU A L'ECRAN, reportez-vous aux pages suivantes.

1 Appuyez sur la touche MENU pour faire apparaître le menu à l'écran (menu principal).
2 Sélectionnez un menu sur le menu principal en appuyant sur la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (DROITE) pour entrer le sous-menu. (L'icône sélectionnée devient jaune.)
3 Sélectionnez un élément en appuyant sur la touche de POINTAGE (HAUT/BAS), et activez l'élément que vous avez sélectionné à l'aide de la touche ⬆ (SELECTION), ⬆ (POINTAGE GAUCHE), ou ▶ (POINTAGE DROITE).
4 Appuyez sur la touche MENU pour fermer le menu à l'écran lorsque vous sélectionnez un menu principal. Lorsque vous sélectionnez un sous-menu, appuyez deux fois sur la touche MENU.

Télécommande

Commandes sur le projecteur

Menu à l'écran (Menu principal)

Entrée1 Entrée2

Menu à l'écran (Sous-menu)

Entrée1 Entrée2 élément

REMARQUE

• Si vous sélectionnez un sous-menu ou un élément affiché dans une ligne, vous reviendrez au menu à l'écran précédent lorsque vous appuierrez sur la touche MENU.
• Le menu à l'écran disparaît si vous maintenez la touche MENU enfoncée un peu plus longtemps, et ce quelque soit l'élément que vous sélectionnez.

Menus

MENUS VIDEO

	Menu Entrée:sélectionne la source d'entrée vidéo. (p.23-25)
	Menu Système audio/vidéo:sélectionne le système vidéo parmi AUTO, PAL, SECAM, NTSC, NTSC4.43, PAL-M, PAL-N, 1080i, 1035i, 720p, 575p, 480p, 575i, 480i. (p.26)
	Menu Sélection d'image:sélectionne le niveau d'image parmi Standard, Cinéma, Jeu vidéo, et Image 1 - 4. (p.27)
	Menu Ajust. Image:règle le Contraste, Luminosité, Couleur, Teinte, Température de couleur, Balance des blancs (R/G/B), Netteté, Gamma, Régl. auto d'échelle de gris, Progressif, Film, Reset, Mémoriser. (p.28, 29)
	Menu Écran:règle la taille d'écran parmi Pleine Largeur, Plein écran 16:9, Zoom, Mode sous-titres, 4:3 Normal, 4:3 Pleine Hauteur, ou Déformation Naturelle. (p.30)
	Menu Réglage:change différents paramètres: Langue, Trapèze, Fond bleu, Affichage, Couleur de fond, Position du menu, Logo, Logo capture écran, Plafond, Arrière, Extinction Automatique, Confirmation de l'extinction, Mode des lampes, Télécommande, Remise à zéro lampe, et Réglages d'usine. (p.39-41)

MENUS ORDINATEUR

	Menu Entrée:sélectionne la source d'entrée d'ordinateur. (p.31)
	Menu Système d'ordinateur:sélectionne le système d'ordinateur. (p.32)
	Menu Ajust. Ordin.:sélectionne Réglage PC auto., Synchro fine, Total de points, Horizontal, Vertical, Mode actuel, Clamp, Surface affichée, Surface affich. Horiz., Surface affich. Vert., Plein ecran, Reset, Libre et Mémoriser. (p.33-35.)
	Menu Sélection d'image:sélectionne le niveau d'image parmi Standard, Naturel, et Image 1 - 4. (p.36.)
	Menu Ajust. Image:règle le Contraste, Luminosité, Température de couleur, Balance des blancs (R/G/B), Netteté, Gamma, Régl. auto d'échelle de gris, Reset, Mémoriser. (p.37)
	Menu Écran:règle la taille parmi 4:3 Normal, Pleine Largeur, Vrai, et Zoom digital. (p.38)
	Menu Réglage:change plusieurs réglages: Langue, Trapèze, Fond bleu, Affichage, Couleur de fond, Position du menu, Logo, Logo capture écran, Plafond, Arrière, Extinction Automatique, Confirmation de l'extinction, Mode des lampes, Télécommande, Remise à zéro lampe, et Réglages d'usine. (p.39-41)

Sélection de la source d'entrée (Borne INPUT 1 /Vidéo, S-Vidéo, Component)

Opération directe

Touche INPUT

Choisissez l'Entrée 1 en appuyant sur la touche INPUT du projecteur ou de la télécommande. Avant d'utiliser ces touches, vous devez sélectionner la source d'entrée correcte à l'aide des touches INPUT 1 de la télécommande ou en utilisant l'opération par menu comme indiqué à la page suivante.

Touche INPUT

Commandes sur le projecteur
Télécommande

INPUT SELECT TITLE IMAGE ADJ. INPUT IMAGE INPUT1 IMAGE STANDARD PRESET IMAGE AUTO STR P-IM Touche INPUT

Touches INPUT 1

Appuyez sur la touche AUTO, VIDEO, S-VIDEO, ou COMPO de la télécommande selon l'entrée vidéo utilisée.

Il est commode de sélectionner AUTO car le projecteur détecte automatiquement le signal vidéo qui parvient, et se règle pour obtenir les meilleures performances possibles.

AUTO

Lorsque vous sélectionnez la touche AUTO, le projecteur détecte automatiquement le signal vidéo qui parvient, et se règle pour obtenir les meilleures performances possibles. Toutefois, le projecteur sélectionne la connexion dans l'ordre suivant lorsque plus d'une source d'entrée est connectée:

1er Y-Pb/Cb-Pr/Cr

2ème S-VIDEO

3ème VIDEO

Y-Pb/Cb-Pr/Cr a priorité sur S-VIDEO. S-VIDEO a priorité sur VIDEO.

VIDEO

Lorsque le signal d'entrée vidéo est connecté au connecteur VIDEO, sélectionnez Vidéo.

S-VIDEO

Lorsque le signal d'entrée vidéo est connecté au connecteur S-VIDEO, sélectionnez S-Vidéo.

COMPO

Lorsque le signal d'entrée vidéo est connecté aux connecteurs Y-Pb/Cb-Pr/ Cr, sélectionnez COMPO.

Télécommande

IMAGE ADJ. INPUT IMAGE INPUT1 AUTO VIDEO SVIDEO COMPONENT COMPO MY PICTURE MY-P IMAGE STANDARD STD PRESET IMAGE P-IM 1 2 3 4 AUTO PC AUTO KEYSTONE HOSOM

Touches INPUT 1: AUTO / VIDEO / S-VIDEO / COMPO

Opération par Menu

1 Sélectionnez le menu Entrée à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (DROITE) pour entrer le sous-menu.
2 Sélectionnez Entrée 1 à l'aide de la touche de POINTAGE (HAUT/BAS) puis appuyez sur la touche de POINTAGE (DROITE). Le menu Sélection de source apparaît alors.
3 Placez le pointeur sur la source que vous voulez sélectionner, puis appuyez sur le bouton de SELECTION.

Menu ENTREE

Entrée1 Entrée2

Auto Lorsque vous sélectionnez la touche AUTO, le projecteur détecte automatiquement le signal vidéo qui parvient, et se règle pour obtenir les meilleures performances possibles. Toutefois, le projecteur sélectionne la connexion dans l'ordre suivant lorsque plus d'une source d'entrée est connectée:
1er Y-Pb/Cb-Pr/Cr
2ème S-VIDEO
3ème VIDEO
Y-Pb/Cb-Pr/Cr a priorité sur S-VIDEO. S-VIDEO a priorité sur VIDEO.

Vidéo Lorsque le signal d'entrée vidéo est connecté au connecteur VIDEO, sélectionnez Vidéo.

S-Viséo Lorsque le signal d'entrée vidéo est connecté au connecteur S-VIDEO, sélectionnez S-Viséo.

Y,Pb/Cb,Pr/Cr (component) Lorsque le signal d'entrée vidéo est connecté aux connecteurs Y-Pb/Cb-Pr/Cr, sélectionnez Y,Pb/Cb,Pr/Cr.

Entrée1 Entrée2

Menu sélectionner la source

Auto Vidéo S-Vidéo Y,Pb/Cb,Pr/Cr Pointeur Fermez le menu de sélection de la source.

Sélection de la source d'entrée (Borne INPUT 2 /HDCP, Component, Scart)

Opération directe

Touche INPUT

Choisissez Entrée 2 en appuyant sur la touche INPUT du projecteur ou de la télécommande. Avant d'utiliser ces touches, vous devez sélectionner la source d'entrée correcte en utilisant l'opération par menu comme indiqué ci-dessous.

Touche INPUT

Commandes sur le projecteur

MENU SELECT INPUT MENU SELECT IMAGE ADL. INPUT IMAGE Connection Touche INPUT

Opération par Menu

1 Sélectionnez le menu Entrée à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (DROITE) pour entrer le sous-menu.
2 Sélectionnez Entrée 2 à l'aide de la touche de POINTAGE (HAUT/BAS) puis appuyez sur la touche de POINTAGE (DROITE). Le menu Sélection de source apparaît alors.
3 Placez le pointeur sur la source que vous voulez sélectionner, puis appuyez sur le bouton de SELECTION.

RGB (AV HDCP) Lorsque la source d'entrée compatible avec HDCP parvient d'un équipement vidéo via la borne DVI, sélectionnez RGB (AV HDCP).

Component Lorsque la source d'entrée parvient d'un équipement vidéo connecté à la borne DVI via un câble Component-DVI, sélectionnez Component.

RGB (Scart) Lorsque la source d'entrée parvient d'un équipement vidéo connecté à la borne DVI via un câble Scart-DVI, sélectionnez RGB (Scart).

Menu ENTREE

Entrée1 Entrée2

Entrée1 Entrée2

REMARQUE

• Le HDCP (High-bandwidth Digital Content Protection) est un système permettant de protéger les données de divertissement numérique fournies par le DVI (interface visuelle numérique) en interdisant leur copie. Les spécifications du HDCP sont établies et contrôlées par Digital Content Protection, LLC. Si les spécifications sont changées, il est possible que ce projecteur ne fasse pas apparaître les données numériques protégées par HDCP.
• Le câble DVI-Component et le câble DVI-Scart sont fournis en option. Pour plus de détails concernant la commande de ces câbles, reportez-vous à la page 55.

Menu sélectionner la source

RGB(Analogue) RGB(PC Digital) RGB(AV HDCP) Component RGB(Scart) Pointeur

Fermez le menu de sélection de la source.

Sélection du système vidéo

1 Sélectionnez le menu Système audio/vidéo à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (DROITE) pour entrer le sous-menu.
2 Choisissez le système que vous voulez sélectionner à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur le bouton de SELECTION.

Vidéo ou S-Vidéo

Auto

Le projecteur détecte automatiquement le système vidéo entré, puis se règle automatiquement pour offrir un fonctionnement optimal. Lorsque le système vidéo est PAL-M ou PAL-N, sélectionnez le système manuellement.

PAL / SECAM / NTSC / NTSC4.43 / PAL-M / PAL-N

Si le projecteur ne peut pas reproduire l'image vidéo correcte, il est nécessaire de sélectionner un format de signal de diffusion spécifique parmi les systèmes PAL, SECAM, NTSC, NTSC 4.43, PAL-M ou PAL-N.

Menu SYSTEME AUDIO/VIDEO (Vidéo ou S-Vidéo)

Auto Auto PAL SECAM NTSC NTSC4.43 PAL-M PAL-N

Auto Auto PAL SECAM NTSC NTSC4.43 PAL-M PAL-N

Component

Auto

Le projecteur détecte automatiquement le système vidéo entré, puis se règle automatiquement pour offrir un fonctionnement optimal.

Format de signal Vidéo component

Si le projecteur ne peut pas reproduire l'image vidéo correcte, il faut sélectionner un format de signal vidéo component spécifique parmi 480i, 575i, 480p, 575p, 720p, 1035i et 1080i.

Menu SYSTEME AUDIO/VIDEO (Component)

Auto Auto 1080i 1035i 720p 575p 480p 575i 480i

Auto Auto 1080i 1035i 720p 575p 480p 575i 480i

REMARQUE

- Il n'est pas possible de sélectionner le menu SYSTEME AUDIO/VIDEO lorsque RGB(Scart) est sélectionné.

Sélection du niveau d'image

Opération directe

Sélectionnez un niveau d'image parmi Standard, Cinéma, Jeu vidéo, Image 1, Image 2, Image 3, et Image 4 en appuyant sur les touches IMAGE (STANDARD (STD), PRESET IMAGE (P-IM), et 1-4) de la télécommande. (A chaque pression sur la touche PRESET IMAGE (P-IM), Cinéma ou bien Jeu vidéo est sélectionné.)

Standard (STD)

Niveau d'image normal préréglé sur ce projecteur.

Cinéma [PRESET IMAGE (P-IM)]

Niveau d'image réglé pour l'image avec tons fins.

Jeu vidéo [PRESET IMAGE (P-IM)]

Niveau d'image convenant pour les jeux.

Image 1\~4

Image préréglée d'utilisateur dans le menu REGLAGE D'IMAGE (p.28, 29).

Télécommande

INPUT IMAGE ADJ. IMAGE INPUT1 IMAGE STANDARD PRESET IMAGE STD P=IM AUTO VIDEO 1 2 SVIDEO 3 4 COMPONENT JUMPO AUTO PC ▲ AUTO MY PICTURE KEystone MY-P ▼ NOSH Touches IMAGE

Opération par Menu

1 Sélectionnez le menu Sélection d'image à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (DROITE) pour entrer le sous-menu.
2 Choisissez le niveau que vous voulez sélectionner à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur le bouton de SELECTION.

Standard

Niveau d'image normal préréglé sur ce projecteur.

Cinéma

Niveau d'image réglé pour l'image avec tons fins.

Jeu vidéo

Niveau d'image convenant pour les jeux.

Image 1\~4

Image préréglée d'utilisateur dans le menu REGLAGE D'IMAGE (p.28, 29).

Menu SELECTION D'IMAGE

Standard Cinéma Jeu vidéo Image1 Image2 Image3 Image4

Standard Cinéma Jeu vidéo Image1 Image2 Image3 Image4

Réglage du niveau d'image

1 Sélectionnez le menu Ajust. Image à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (DROITE) pour entrer le sous-menu.
2 Sélectionnez un élément à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (GAUCHE/DROITE) pour régler l'élément.

Contraste

Appuyez sur la touche de POINTAGE (GAUCHE) pour diminuer le contraste et sur la touche de POINTAGE (DROITE) pour augmenter le contraste. (De -31 à +31.)

Luminosité

Appuyez sur la touche de POINTAGE (GAUCHE) pour obtenir une image plus foncée et sur la touche de POINTAGE (DROITE) pour obtenir une image plus claire. (De -31 à +31.)

Couleur

Appuyez sur la touche de POINTAGE (GAUCHE) pour éclaircir la couleur et sur la touche de POINTAGE (DROITE) pour approfondir la couleur. (De -31 à +31.)

Teinte

Appuyez sur la touche de POINTAGE (GAUCHE/DROITE) pour obtenir la couleur correcte. (De -31 à +31.)

Température de couleur

Appuyez sur la touche de POINTAGE (GAUCHE) ou sur la touche de POINTAGE (DROITE) pour le niveau de Température de couleur que vous voulez sélectionner. (Haut, Médium, Bas1, Bas2, Bas3)

Bal. des gris (Rouge)

Appuyez sur la touche de POINTAGE (GAUCHE) pour éclaircir les tons rouges et sur la touche de POINTAGE (DROITE) pour approfondir les tons. (De -31 à +31.)

Bal. des gris (Vert)

Appuyez sur la touche de POINTAGE (GAUCHE) pour éclaircir les tons verts et sur la touche de POINTAGE (DROITE) pour approfondir les tons. (De -31 à +31.)

Bal. des gris (Bleu)

Appuyez sur la touche de POINTAGE (GAUCHE) pour éclaircir les tons bleus et sur la touche de POINTAGE (DROITE) pour approfondir les tons. (De -31 à +31.)

Menu REGLAGE D'IMAGE

Contraste Luminosité Couleur Teinte Température de couleur Haut Rouge Vert Bleu

Niveau actuellement sélectionné Standard Contraste 0 Luminosité 0 Couleur 0 Teinte 0 Température de couleur Haut Rouge 0 Vert 0 Bleu 0

Cette flèche indique qu'il y a d'autres éléments. Sélectionnez cet élément et appuyez sur la touche de POINTAGE (BAS) pour passer à l'élément suivant.

Appuyez sur le bouton de SELECTION pour régler l'élément suivant. Appuyez sur la touche MENU pour revenir au menu à l'écran précédent et mémoriser la valeur réglée.

Passez à la page suivante...

REMARQUE

• Vous pouvez aussi régler les éléments à l'aide de la touche IMAGE ADJ. (IMAGE) de la télécommande. (p.12)
• Il est impossible de sélectionner la teinte lorsque le système vidéo est PAL, SECAM, PAL-M ou PAL-N, sauf pour 575i.

Netteté

Appuyez sur la touche de POINTAGE (GAUCHE) pour adoucir l'image et sur la touche de POINTAGE (DROITE) pour rendre l'image plus nette. (De -7 à +7.)

Gamma

Appuyez sur la touche de POINTAGE (GAUCHE/DROITE) pour obtenir un meilleur équilibre du contraste. (De -7 à +7.)

Régl. auto d'echelle de gris

Lorsque cette fonction est sur “On”, elle accentue automatiquement le contraste des parties claires et sombres de l’image.

Progressif

Le signal vidéo entrelacé peut être converti en signal progressif.

L1 .... Sélectionnez "L1" pour une image active.
L2 .... Sélectionnez "L2" pour une image fixe.

Film

Lorsque cette fonction est activée, elle détecte l'imbrication correcte du déroulement 3-2 pour les sources à base film, et produit une image adaptée à la source d'entrée. (Cette fonction est utilisable uniquement quand L1 ou L2 est sélectionné sur Progressif pour NTSC.)

Reset

Remettez tous les réglages à zéro à la figure précédente.

Mémoriser

Pour mémoriser les données de réglage, sélectionnez Mémoriser et appuyez sur la touche de POINTAGE (DROITE). Le menu Niveau d'image apparaît alors. Choisissez un des 4 niveaux d'image à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur le bouton de SELECTION. Une boîte de confirmation apparaît alors; sélectionnez [Oui].

REMARQUE

• Vous pouvez aussi régler les éléments à l'aide de la touche IMAGE ADJ. (IMAGE) de la télécommande. (p.12)
• Il est impossible de sélectionner Progressif lorsque 480p, 575p, 720p, 1035i ou 1080i est sélectionné.

Cette flèche indique qu'il y a des éléments précédents. Sélectionnez cet élément et appuyez sur la touche de POINTAGE (HAUT) pour revenir à l'élément précédent.

Standard Netteté 0 Gamma 0 Régl. auto d'échelle de gris Off Progressif L1 Film Off Reset Mémoriser

Appuyez sur la touche de POINTAGE (DROITE) sur cette icône pour mémoriser la valeur.

Le menu Niveau d'image apparaît alors. Choisissez un des 4 niveaux d'image à l'aide de la touche de POINTAGE (HAUT/BAS) et appuyez sur le bouton de SELECTION. Une boîte de confirmation apparaît alors; sélectionnez [Oui].

Réglage de la taille de l'écran

Ce projecteur possède une fonction utilise permettant de redimensionner l'écran projeté.

1 Sélectionnez le menu Écran à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (DROITE) pour entrer le sous-menu.
2 Sélectionnez un élément à l'aide de la touche de POINTAGE (HAUT/BAS) et appuyez sur la touche de POINTAGE (GAUCHE/DROITE) pour régler la taille de l'écran.

Pleine Largeur

Fournit une image remplissant la largeur de l'écran en agrandissant uniformément la largeur de l'image. Cette fonction peut être utilisée pour projeter un signal vidéo comprimé avec un taux d'aspect vidéo grand écran 16 : 9. Lorsque votre équipement vidéo (tel qu'un DVD) possède le mode de sortie 16 : 9, sélectionnez 16 : 9 et sélectionnez Pleine Largeur dans ce menu Écran pour obtenir une meilleure qualité d'image.

Plein écran 16:9

Agrandit la largeur d'une image et la projette au centre avec un taux de grand écran 16 : 9. (Vous pouvez obtenir une image de haute qualité bien que l'image projetée soit petite.)

Zoom

Fournit une image adaptée à la taille de l'écran (taux d'aspect 16 : 9) en agrandissant uniformément la largeur et la hauteur de l'image. Cette fonction peut être utilisée pour projeter une image en mode boîte à lettres (image d'aspect 4 : 3 avec barre noire sur les bords supérieur et inférieur) avec taux d'aspect vidéo grand écran 16 : 9.

Mode sous-titres

Fournit une image incluant un sous-titre adaptée à la taille de l'écran (taux d'aspect 16 : 9) en agrandissant uniformément la largeur et la hauteur de l'image.

4:3 Normal

Fournit une image avec un taux d'aspect normal 4 : 3.

4:3 Pleine Hauteur

Fournit une image sans aucune modification. (Vous pouvez obtenir une image de haute qualité bien que l'image projetée soit petite.)

Déformation Naturelle

Modifie une image de taux d'aspect 4 : 3 pour l'adapter à la taille de l'écran (taux d'aspect 16 : 9). Il agrandit la largeur et la hauteur de l'image et lui donne une apparence naturelle.

REMARQUE

• Vous pouvez aussi redimensionner un écran projeté à l'aide de la touche SCREEN (SCR) de la télécommande. (p.12)
• Il est impossible de sélectionner le menu ECRAN lorsque "720p", "1035i" ou "1080i" est sélectionné dans le menu SYSTEME AUDIO/VIDEO (p.26).

Menu ECRAN

Pleine Largeur Plein écran 16:9 Zoom Mode sous-titres 4:3 Normal 4:3 Pleine Hauteur Déformation Naturelle

Pleine Largeur Plein écran 16:9 Zoom Mode sous-titres 4:3 Normal 4:3 Pleine Hauteur Déformation Naturelle

Pleine Largeur

Plein écran 16:9

Zoom

Mode sous-titres → Racing is stimulating!

4:3 Normal

4:3 Pleine Hauteur

Déformation Naturelle

Sélection de la source d'entrée

Opération directe

Choisissez Entrée 2 en appuyant sur la touche INPUT du projecteur ou de la télécommande.

Avant d'utiliser ces touches, il faut sélectionner la source d'entrée correcte en utilisant l'opération par menu, comme indiqué ci-dessous.

Touche INPUT

Commandes sur le projecteur

INPUT SELECT TITLE IMAGE ADJ. INPUT IMAGE INPUT1 IMAGE STANDARD PRESET IMAGE AUM STD P-IM Touche INPUT

Opération par Menu

1 Sélectionnez le menu Sélection de source d'entrée à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (DROITE) pour entrer le sous-menu.
2 Sélectionnez Entrée 2 à l'aide de la touche de POINTAGE (HAUT/BAS) puis appuyez sur la touche de POINTAGE (DROITE). Le menu Sélection de source apparaît alors.
3 Placez le pointeur sur la source que vous voulez sélectionner, puis appuyez sur le bouton de SELECTION.

RGB (Analogue)

Lorsque la source d'entrée est analogique et parvient d'un ordinateur par la borne DVI, sélectionnez RGB (Analogique).

RGB (PC Digital)

Lorsque la source d'entrée est numérique et parvient d'un ordinateur par la borne DVI, sélectionnez RGB (PC Digital).

Menu ENTREE

Entrée1 Entrée2

Entrée1 Entrée2

Menu sélectionner la source

RGB(Analogue) RGB(PC Digital) RGB(AV HDCP) Component RGB(Scart) Pointeur

Fermez le menu de sélection de la source.

Sélection du système d'ordinateur

Ce projecteur peut détecter la plupart des systèmes d'ordinateur actuellement utilisés grâce au système de multibalayage et à la fonction de Réglage PC auto incorporés au projecteur. Lorsque vous sélectionnez l'entrée d'ordinateur, le projecteur fait apparaître automatiquement l'image la mieux adaptée au signal d'entrée. L'un des quatre affichages suivants apparaît sur l'icône du menu SYSTEME. Si le projecteur ne s'accorde pas sur le signal d'entrée et que l'image projetée n'apparaît pas correctement, ou si vous voulez effectuer le réglage manuellement, procédez comme indiqué aux pages 34 et 35.

Auto

Lorsque le projecteur ne peut pas reconnaître le signal connecté comme système d'ordinateur fourni par ce projecteur, la fonction de Réglage PC auto s'enclenche pour régler le projecteur et le message "Auto" apparaît dans l'icône du menu SYSTEME D'ORDINATEUR. Lorsque l'image n'est pas produite correctement, il faut effectuer le réglage manuellement. (p.34, 35)

Aucun signal ne parvient de l'ordinateur connecté. Vérifiez le branchement de l'ordinateur et vérifiez si l'ordinateur est configuré correctement. (Reportez-vous à la section "Guide de dépannage" à la page 47.)

Réglage préréglé d'utilisateur dans REGLAGE D'ORDINATEUR. Les données de réglage peuvent être mémorisées en mode Mode 1 - 5. (p.34, 35.)

Des systèmes d'ordinateur sont fournis dans le projecteur. Le projecteur choisit le système approprié et l'affiche.

*Les modes Mode 1 et SVGA 1 sont donnés à titre d'exemples.

Menu SYSTEME D'ORDINATEUR

Auto ---- ↩ ---- ↩ ---- ↩ ---- ↩ ---- ↩

Opération par Menu

Vous pouvez aussi sélectionner le système d'ordinateur manuellement si des systèmes d'ordinateur apparaissent sur le menu à l'écran.

1 Sélectionnez le menu Système d'ordinateur à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (DROITE) pour entrer le sous-menu.
2 Choisissez le système que vous voulez sélectionner à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur le bouton de SELECTION.

Menu SYSTEME D'ORDINATEUR

Mode 1 Mode 1 ← Mode 2 ← XGA 1 ← ---- ← ---- ←

Réglage de l'ordinateur (Auto)

La fonction Réglage PC auto. permet de régler automatiquement les éléments Synchro fine, Total de points, Horizontal et Vertical pour s'adapter à votre ordinateur. Cette fonction peut être utilisée comme suit.

1 Sélectionnez le menu Ajust. Ordin. à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (DROITE) pour entrer le sous-menu.
2 Choisissez l'élément Réglage PC auto., puis appuyez sur le bouton de SELECTION.

Réglage PC auto.

Règle automatiquement Synchro fine, Total de points, Horizontal et Vertical pour le signal d'entrée parvenant de votre ordinateur.

Mémorisation des données de réglage

Les paramètres de réglage de fonction de réglage automatique de l'ordinateur peuvent être mémorisés dans le projecteur. Lorsque les paramètres ont été mémorisés, le réglage peut être effectué simplement en sélectionnant Mode dans le menu SYSTEME D'ORDINATEUR (p.32). Reportez-vous à la section "MEMORISATION" à la page 35.

REMARQUE

• Il est impossible d'utiliser le menu Ajust. Ordin. lorsque le signal d'entrée est digital ou que le signal est compatible avec HDCP.
• Il est impossible d'utiliser le Réglage PC auto lorsque 480i, 575i, 480p, 575p, 720p, 1035i ou 1080i sont sélectionnés dans le menu SYSTEME D'ORDINATEUR.

Mode 1 Mémorisé Réglage PC auto. Synchro fine 12 Total de points 800 Horizontal 142 Vertical 35 Mode actuel Clamp 4

Cette flèche indique qu'il y a d'autres éléments.

Sélectionnez cet élément et appuyez sur la touche de POINTAGE (BAS) pour passer à l'élément suivant.

Réglage de l'ordinateur (manuel)

Certains ordinateurs utilisent des formats de signaux spéciaux sur lesquels le système de multibalayage de ce projecteur peut ne pas s'accorder. Ce projecteur possède une fonction de Réglage manuel d'ordinateur vous permettant de régler précisément plusieurs paramètres pour s'adapter à ces formats de signaux.

Ce projecteur possède 5 zones de mémoire indépendantes permettant de mémoriser ces paramètres réglés manuellement.

Vous pouvez ainsi rappeler le réglage pour un ordinateur particulier lorsque vous l'utilisez.

1 Sélectionnez le menu Système d'ordinateur à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (DROITE) pour entrer le sous-menu.

2 Sélectionnez un élément à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (GAUCHE/DROITE) pour régler l'élément.

Synchro fine

Réglez l'image comme voulu pour éliminer le tremblement de l'affichage. Appuyez sur la touche de POINTAGE (GAUCHE/DROITE) pour régler la valeur. (De 0 à 31.)

Total de points

Règle le nombre total de points dans une période horizontale. Appuyez sur la touche de POINTAGE (GAUCHE/DROITE) et réglez le nombre correspondant à l'image de votre ordinateur.

Horizontal

Réglez la position horizontale de l'image. Appuyez sur la touche de POINTAGE (GAUCHE/DROITE) pour régler la position.

Vertical

Réglez la position verticale de l'image. Appuyez sur la touche de POINTAGE (GAUCHE/DROITE) pour régler la position.

Mode actuel

Appuyez sur la touche de POINTAGE (DROITE) pour faire apparaître les informations de l'ordinateur connecté.

Clamp

Réglage du niveau de serrage. Lorsque l'image contient des barres foncées, essayez d'effectuer ce réglage.

Mode sélectionné Montre l'état (Mémoriser/Libre) du mode. Mode 1 Mémorisé Réglage PC auto. Synchro fine 12 Total de points 800 Horizontal 142 Vertical 35 Mode actuel Clamp 4

Cette flèche indique qu'il y a d'autres éléments. Sélectionnez cet élément et appuyez sur la touche de POINTAGE (BAS) pour passer à l'élément suivant.

Appuyez sur le bouton de SELECTION pour régler l'élément suivant. Appuyez sur la touche MENU pour revenir au menu à l'écran précédent et mémoriser la valeur réglée.

Passez à la page suivante...

Surface affichée

Sélectionnez la résolution dans la boîte de dialogue de la Surface affichée.

Surface affich. Horiz.

Règle la surface horizontale affichée par ce projecteur. Appuyez sur la touche de POINTAGE (GAUCHE/DROITE) pour augmenter/diminuer la valeur, puis appuyez sur le bouton de SELECTION.

Surface affich. Vert.

Règle la surface verticale affichée par ce projecteur. Appuyez sur la touche de POINTAGE (GAUCHE/DROITE) pour augmenter/diminuer la valeur, puis appuyez sur le bouton de SELECTION.

Plein ecran

Lorsque cette fonction est activée, l'image SXGA est affichée entièrement avec un taux d'aspect 4 : 3. Lorsque cette fonction est désactivée, elle est affiché avec un taux d'aspect 5 : 4.

Reset

Remettez tous les réglages à zéro à la figure précédente.

Libre

Pour effacer les données réglées auparavant, sélectionnez Libre puis appuyez sur la touche de POINTAGE (DROITE). Une boîte de dialogue apparaît alors; choisissez un des 5 modes puis appuyez sur le bouton de SELECTION.

Mémoriser

Pour mémoriser les données de réglage, sélectionnez Mémoriser puis appuyez sur la touche de POINTAGE (DROITE). Une boîte de dialogue apparaît alors; choisissez un des 5 modes puis appuyez sur le bouton de SELECTION.

Mode 1 Mémorisé Surface affichée Surface affich. Horiz. Surface affich. Vert. Plein ecran Reset Libre Mémoriser

'Sélectionnez Mémoriser pour mémoriser les données de réglage.

Pour libérer les données de réglage.

Mode à libérer? Mode 1 Mémorisé 800 142 34 640 480 Mode 2 Libre 800 143 34 640 480 Mode 3 Libre 800 143 34 640 480 Mode 4 Libre 800 143 34 640 480 Mode 5 Libre 800 143 34 640 480 Fermez la boîte de dialogue.

Pour stocker les données de réglage.
Les paramètres de ce mode sont stockés.

Réserver où? Mode 1 Mémorisé 800 142 34 640 480 Mode 2 Libre 800 143 34 640 480 Mode 3 Libre 800 143 34 640 480 Mode 4 Libre 800 143 34 640 480 Mode 5 Libre 800 143 34 640 480

Montre les valeurs de "Total de points", de "Horizontal", de "Vertical", de "Surface affich. Horiz." et de "Surface affich. Vert.".

REMARQUE

- Il est impossible de sélectionner Réglage PC auto, Surface affichée, Surface affich. (Horiz./Vert.), et Plein écran lorsque "480i", "575i", "480p", "575p", "720p", "1035i" ou "1080i" est sélectionné dans le menu SYSTEME D'ORDINATEUR (p.32).

Sélection du niveau d'image

Opération directe

Sélectionnez un niveau d'image parmi Standard, Naturel (P-IM), Image 1, Image 2, Image 3, et Image 4 en appuyant sur les touches IMAGE (STANDARD (STD), PRESET IMAGE (P-IM), et 1-4) de la télécommande.

Standard (STD)

Niveau d'image normal préréglé sur ce projecteur.

Niveau d'image avec demi-teintes améliorées pour les graphiques.

Image 1\~4

Image préréglée d'utilisateur dans le menu REGLAGE D'IMAGE (p.37).

Télécommande

IMAGE ADJ. INPUT IMAGE INPUT1 AUTO VIDEO SYVIDEO COMPONENT JUMPO MY PICTURE MY-P IMAGE STANDARD STD PRESET IMAGE P-IM 1 2 3 4 AUTO PC AUTO KEystone NO SNOW

Touches IMAGE

Opération par Menu

1 Sélectionnez le menu Sélection d'image à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (DROITE) pour entrer le sous-menu.
2 Choisissez le niveau que vous voulez sélectionner à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur le bouton de SELECTION.

Standard

Niveau d'image normal préréglé sur ce projecteur.

Naturel

Niveau d'image avec demi-teintes améliorées pour les graphiques.

Image 1\~4

Image préréglée d'utilisateur dans le menu REGLAGE D'IMAGE (p.37).

Menu SELECTION D'IMAGE

Cette coche ind actuellement sé... Standard Naturel Image 1 Image 2 Image 3 Image 4

Réglage du niveau d'image

1 Sélectionnez le menu Ajust. Image à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (DROITE) pour entrer le sous-menu.
2 Sélectionnez un élément à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (GAUCHE/DROITE) pour régler l'élément.

Contraste

Appuyez sur la touche de POINTAGE (GAUCHE) pour diminuer le contraste et sur la touche de POINTAGE (DROITE) pour augmenter le contraste. (De -31 à +31.)

Luminosité

Appuyez sur la touche de POINTAGE (GAUCHE) pour obtenir une image plus foncée et sur la touche de POINTAGE (DROITE) pour obtenir une image plus claire. (De -31 à +31.)

Température de couleur

Appuyez sur la touche de POINTAGE (GAUCHE) ou sur la touche de POINTAGE (DROITE) pour le niveau de Température de couleur que vous voulez sélectionner. (Haut, Médium, Bas1, Bas2, Bas3)

Bal. des gris (Rouge)

Appuyez sur la touche de POINTAGE (GAUCHE) pour éclaircir les tons rouges et sur la touche de POINTAGE (DROITE) pour approfondir les tons. (De -31 à +31.)

Bal. des gris (Vert)

Appuyez sur la touche de POINTAGE (GAUCHE) pour éclaircir les tons verts et sur la touche de POINTAGE (DROITE) pour approfondir les tons. (De -31 à +31.)

Bal. des gris (Bleu)

Appuyez sur la touche de POINTAGE (GAUCHE) pour éclaircir les tons bleus et sur la touche de POINTAGE (DROITE) pour approfondir les tons. (De -31 à +31.)

Netteté

Appuyez sur la touche de POINTAGE (GAUCHE) pour adoucir l'image et sur la touche de POINTAGE (DROITE) pour rendre l'image plus nette. (De -7 à +7.)

Gamma

Appuyez sur la touche de POINTAGE (GAUCHE/DROITE) pour obtenir un meilleur équilibre du contraste. (De -7 à +7.)

Régl. auto d'echelle de gris

Lorsque cette fonction est sur "On", elle accentue automatiquement le contraste des parties claires et sombres de l'image.

Reset

Remettez tous les réglages à zéro à la figure précédente.

Mémoriser

Pour mémoriser les données de réglage, sélectionnez Mémoriser et appuyez sur la touche de POINTAGE (DROITE). Le menu Niveau d'image apparaît alors. Choisissez un des 4 niveaux d'image à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur le bouton de SELECTION. Une boîte de confirmation apparaît alors; sélectionnez [Oui].

REMARQUE

- Vous pouvez aussi régler les éléments à l'aide de la touche IMAGE ADJ. (IMAGE) de la télécommande. (p. 12)

Menu REGLAGE D'IMAGE

Contraste 0 Luminosité 0 Température de couleur Médium Rouge 0 Vert 0 Bleu 0 ↓

Standard Contraste 0 Luminosité 0 Température de couleur Médium Rouge 0 Vert 0 Bleu 0

Cette flèche indique qu'il y a d'autres menus d'éléments.

Appuyez sur le bouton de SELECTION pour régler l'élément suivant.

Appuyez sur la touche MENU pour revenir au menu à l'écran précédent et mémoriser la valeur réglée.

Standard Netteté -7 Gamma 0 Régl. auto d'echelle de gris Off Reset Mémoriser

Appuyez sur la touche de POINTAGE (DROITE) sur cette icône pour mémoriser la valeur.

Le menu Niveau d'image apparaît alors. Choisissez un des 4 niveaux d'image à l'aide de la touche de POINTAGE (HAUT/BAS) et appuyez sur le bouton de SELECTION. Une boîte de confirmation apparaît alors; sélectionnez [Oui].

Réglage de la taille de l'écran

Ce projecteur possède une fonction utilise permettant de redimensionner l'écran projeté.

1 Sélectionnez le menu Écran à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (DROITE) pour entrer le sous-menu.
2 Sélectionnez un élément à l'aide de la touche de POINTAGE (HAUT/BAS) et appuyez sur la touche de POINTAGE (GAUCHE/DROITE) pour régler la taille de l'écran.

4:3 Normal

Fournit une image adaptée à la taille de l'écran.

□ Pleine Largeur

Fournit une image correspondant à la taille horizontale de l'écran.

Vrai

Fournit des images qui s'adaptent à la taille originale de l'écran. Lorsque la taille originale de l'image est plus grande que la taille de l'écran (1280 x 720), ce projecteur entre automatiquement dans le mode Zoom numérique.

+ Zoom digital

Lorsque le Zoom digital est sélectionné, le menu à l'écran disparaît et le message "Zoom D." apparaît. Appuyez sur le bouton de SELECTION pour agrandir l'image. Appuyez ensuite sur la (les) touches de POINTAGE (HAUT/BAS/GAUCHE/DROITE) pour effectuer un panning de l'image. La fonction Panning n'est utilisable que quand la taille de l'image d'origine est plus grande que la taille de l'écran (1280 x 720).

Menu ECRAN

4:3 Normal Pleine Largeur Vrai Zoom digital

4:3 Normal Pleine Largeur Vrai Zoom digital

REMARQUE

• Vous pouvez aussi redimensionner un écran projeté à l'aide de la touche SCREEN (SCR) de la télécommande. (p.12)
• Ce menu ECRAN ne peut pas fonctionner lorsque "720p (HDTV)", "1035i (HDTV)" ou "1080i (HDTV)" est sélectionné dans le menu SYSTEME D'ORDINATEUR (p.32).
• Les éléments Vrai et Zoom digital ne peuvent pas être sélectionnés lorsque "480i", "575i", "480p" ou "575p" est sélectionné sur le menu SYSTEME D'ORDINATEUR (p.32).
• Ce projecteur ne permet pas d'obtenir un affichage de résolution supérieure à 1280 x 720. Si la résolution de l'écran de votre ordinateur est supérieure à 1280 x 720, réglez la résolution à une valeur inférieure avant de brancher le projecteur.
• Les données d'image d'une résolution autre que 1280 x 720 sont modifiées pour s'adapter à la taille de l'écran en mode initial.
• Il est possible que l'“Opération panning” ne fonctionne pas correctement si vous utilisez le système d'ordinateur préparé avec le “Réglage d'ordinateur”.

Réglage

1 Sélectionnez le menu Réglage à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (DROITE) pour entrer le sous-menu.
2 Sélectionnez un élément à l'aide de la touche de POINTAGE (HAUT/BAS) pour effectuer différents réglages.

Langue

La langue utilisée dans le MENU A L'ECRAN peut être sélectionnée entre l'anglais, l'allemand, le français, l'italien, l'espagnol, le portugais, le néerlandais, le suédois, le russe, le chinois, le coréen ou le japonais.

Trapèze

Lorsque l'image est déformée verticalement, sélectionnez le Trapèze. Le menu à l'écran disparaît et la boîte de dialogue du Trapèze s'affiche. Corrigez la déformation trapézoïdale en appuyant sur la touche de POINTAGE (HAUT/BAS). Reportez-vous à la section Réglage du trapèze à la page 20.

Fond bleu

Lorsque cette fonction est activée, le projecteur produit une image bleue alors que le signal d'entrée n'est pas détecté.

Affichage

Cette fonction permet d'établir si oui ou non les affichages à l'écran apparaissent.

On .... fait apparaître tous les affichages à l'écran

Off .... Ne fait apparaître aucun affichage à l'écran, sauf:

• Menu à l'écran
  ● Message "Éteindre?"
  ● Message "Pas de signal"
  ● Message "Patientez"

Menu REGLAGE (Langue)

Langue Trapèze Fond bleu Affichage Couleur de fond Position du menu Français

Langue Trapèze Fond bleu Affichage Couleur de fond Position du menu Français

Cette flèche indique qu'il y a d'autres éléments. Sélectionnez cet élément et appuyez sur la touche de POINTAGE (BAS) pour passer à l'élément suivant.

Après avoir sélectionné une langue, placez le pointeur sur cette icône, puis appuyez sur le bouton de SELECTION pour l'activer.

Couleur de fond

Cette fonction permet de changer la couleur de l'arrière-plan du menu à l'écran.

Position du menu

Cette fonction permet de changer la position du menu à l'écran. Effectuez le déplacement à l'aide de la touche de POINTAGE (HAUT/BAS/GAUCHE/DROITE) puis appuyez sur le bouton de SELECTION pour l'établir.

Logo

Cette fonction établit les éléments qui seront affichés au démarrage.

Off .... compte à rebours seulement
Default .... le logo par défaut
User .... l'image que vous avez capturée

Position du menu

Cette fonction permet de capturer l'image projetée et de l'utiliser pour un affichage de démarrage ou un intervalle dans les présentations. Après avoir capturé l'image projetée, allez à la fonction Logo et réglez-la comme "Utilisateur". L'image capturée s'affichera lorsque vous allumerez le projecteur la fois suivante ou que vous appuierrez sur la touche MY PICTURE (MY-P) de la télécommande. (p.12)

Pour capturer l'image, sélectionnez [Oui]. Pour annuler la fonction Capture, sélectionnez [Non].

Plafond

Lorsque cette fonction est sur “On”, l'image est inversée haut/bas et gauche/droite. Cette fonction est utilisée pour projeter les images à partir d'un projecteur monté au plafond.

Arrière

Lorsque cette fonction est sur la position de marche, l'image est inversée gauche/droite. Cette fonction est utilisée pour projeter les images sur un écran de projection arrière.

Extinction Automatique

Pour diminuer la consommation de courant et conserver la durée de vie de la lampe, la fonction d'extinction automatique éteint la lampe de projection lorsque le signal d'entrée est interrompu et que vous n'appuyez sur aucune touche pendant 30 secondes ou plus.

Lorsque le signal d'entrée est interrompu et que vous n'appuyez sur aucune touche pendant 30 secondes ou plus, l'affichage de la minuterie apparaît sur l'écran, accompagné du message "Pas de signal". Le compte à rebours s'enclenche pendant 5 minutes.

Lorsque le compte à rebours est terminé, la lampe est éteinte pour pouvoir refroidir. Le témoin POWER clignote en rouge pendant cette période de refroidissement. Le mode de fonctionnement suivant dépend du réglage établi, comme indiqué ci-après.

On … Lorsque la lampe est complètement refroidie, le témoin POWER se met à clignoter en vert. Dans cet état, la lampe de projection s'allumera si le signal d'entrée est reconnecté ou que vous appuyez sur une touche quelconque du projecteur ou de la télécommande.

Off … La fonction d'extinction automatique est annulée.

Confirmation de l'extinction

La boîte de dialogue de confirmation permettant d'éteindre le projecteur apparaît lorsque cette fonction est activée.

REMARQUE

• Avant de capturer une image, sélectionnez Standard dans le menu Sélection d'image afin de capturer une image correcte. (p.27, 36.)
• Vous pouvez capturer un signal provenant d'un ordinateur jusqu'à XGA (1024 x 768). Si vous sélectionnez 1280 x 1024 pour la Surface affichée dans le menu Ajust. Ordin. (p.35), il sera impossible de capturer l'image.
• Vous pouvez capturer un signal provenant d'un équipement vidéo, sauf les signaux 720p, 1035i, 1080i et les signaux compatibles avec HDCP.
• Lorsque vous capturez l'image qui a été réglée à l'aide de la fonction Trapèze, les données de réglage seront remises à zéro automatiquement et le projecteur capturera une image sans réglage du trapèze.
• Si la fonction Capture ne parvient pas à capturer une image, le menu à l'écran revient à l'élément Capture.
• Si vous tentez de capturer un signal impossible à capturer, un point d'exclamation apparaît et la fonction est alors inutilisable.
• Si vous annulez la fonction Capture au cours d'une opération, l'image capturée en dernier sera supprimée.

Logo capture écran

Logo Logo capture écran Plafond Off Arrière Off Extinction Automatique Off Confirmation de l'extinction Off

Plafond

Arrière

Cette flèche indique qu'il y a des éléments précédents. Sélectionnez cet élément et appuyez sur la touche de POINTAGE (HAUT) pour revenir à l'élément précédent.

Extinction Automatique

Logo Logo capture écran Plafond Off Arrière Off Extinction Automatique Off Confirmation de l'extinction Off

Pas de signal

04:50

Durée restant jusqu'à l'extinction de la lampe

Mode des lampes

Cette fonction permet de changer la luminosité de l'écran.

.... luminosité normale

.... luminosité contrôlée en fonction du signal d'entrée

.... diminue la luminosité et réduit la consommation de courant de la lampe.

Télécommande

Ce projecteur possède deux codes de télécommande différents: Code 1 (code initial) et Code 2. Cette fonction de commutation empêche les interférences de télécommde lorsque vous faites fonctionner simultanément plusieurs projecteurs ou équipements vidéo.

Lorsque vous utilisez le projecteur sous "Code 1", le projecteur et la télécommande doivent tous deux être commutés à "Code 1".

Pour changer le code du projecteur:

Mettez le code de télécommande sur "Code 2" dans le menu Réglage.

Pour changer le code de la télécommande:

Appuyez simultanément sur les touches MENU et IMAGE pendant plus de 10 secondes.

Après avoir changé le code, assurez-vous que la télécommande fonctionne correctement.

Pour revenir au code initial (Code 1), effectuez à nouveau les opérations ci-dessus.

Remise à zéro lampe

Cette fonction permet de remettre le compteur de remplacement de la lampe à zéro. Lorsque vous remplacez la lampe de projection, remettez le compteur de remplacement de la lampe à zéro en utilisant cette fonction. Pour plus de détails concernant cette opération, reportez-vous à la page 46.

Réglages d'usine

Cette fonction remet toutes les valeurs des réglages aux valeurs par défaut, sauf celle du compteur de lampe.

Mode des lampes

Mode des lampes Télécommande Code 1 Remise à zéro lampe Réglages d'usine

Réglages d'usine

Mode des lampes Télécommande Code 1 Remise à zéro lampe Réglages d'usine

Retour aux réglages d'usine Sélectionnez Réglages d'usine; cette case apparaît alors. Sélectionnez [Oui]; la case suivante apparaît alors. OK ? Oui Non Sélectionnez [Oui] pour l'activer.

REMARQUE

• Vous pouvez aussi sélectionner un mode de lampe à l'aide de la touche LAMP MODE (LAMP) de la télécommande. (p.12)
• Lorsque vous remplacez les piles de la télécommande, le code de télécommande revient automatiquement au code initial (Code 1).

Témoin WARNING

Le témoin WARNING indique l'état de la fonction qui protège le projecteur. Vérifiez l'état du témoin WARNING et le témoin POWER pour effectuer un entretien correct.

Le projecteur est éteint et le témoin WARNING clignote en rouge

Lorsque la température interne du projecteur est supérieure à la température normale, le projecteur est éteint automatiquement pour protéger l'intérieur du projecteur. Le témoin POWER clignote et le projecteur se refroidit alors. Une fois que la température interne du projecteur est redevenue normale, le témoin POWER s'allume en rouge et il est alors à nouveau possible d'allumer le projecteur.

REMARQUE

- Après que la température interne du projecteur est redevenue normale, le témoin WARNING continue toujours à clignoter. Lorsque le projecteur est rallumé, le témoin WARNING cesse de clignoter.

Vérifiez ensuite les éléments suivants.

√ Avez-vous laissé un espace suffisant pour assurer la bonne ventilation du projecteur? Vérifiez l'état de l'installation pour voir si les fentes de ventilation ne sont pas obstruées.
√ Le projecteur n'est-il pas installé à proximité du conduit de ventilation d'un climatiseur qui peut être chaud? Eloignez le projecteur du conduit de ventilation du climatiseur.
√ Le filtre à air est-il propre? Nettoyez le filtre à air ou remplacez-le.

Commandes sur le projecteur

POWER WARNING LAMP REPLACE Témoin WARNING clignotant en rouge

Le projecteur s'éteint et le témoin WARNING s'allume en rouge.

Lorsque le projecteur détecte une anomalie, il s'éteint automatiquement pour protéger les composants internes, et le témoin WARNING s'allume en rouge. Dans ce cas, débranchez le cordon d'alimentation secteur et rebranchez-le, puis rallumez le projecteur pour vérifier. Si vous éteignez à nouveau le projecteur et que le témoin WARNING s'allume en rouge, débranchez le cordon d'alimentation secteur et confiez les travaux de vérification et de réparation à un centre de service.

ATTENTION

SI UNE ANOMALIE SE PRODUIT, NE LAISSEZ PAS LE CORDON D'ALIMENTATION SECTEUR DU PROJECTEUR BRANCHE. UN INCENDIE OU UNE ELECTROCUTION RISQUERAIENT DE S'ENSUIVRE.

Commandes sur le projecteur

POWER WARNING LAMP REPLACE Témoin WARNING allumé en rouge

Nettoyage du filtre à air

Le filtre à air empêche toute accumulation de poussière sur la surface des composants optiques à l'intérieur du projecteur. Si le filtre à air est bouché par des particules de poussière, l'efficacité des ventilateurs sera réduite et l'intérieur du projecteur risquera alors de surchauffer, ce qui peut diminuer la durée de vie du projecteur. Nettoyez le filtre à air en procédant comme suit.

1 Eteignez le projecteur et débranchez le cordon d'alimentation secteur de la prise secteur.
2 Retournez le projecteur et déposez le filtre à air en tirant vers le haut les verrous sur les deux bords.
3 Eliminez la poussière et la crasse à l'aide d'une brosse douce. Veillez à ne pas endommager le filtre à air, et n'utilisez pas d'eau pour nettoyer le filtre à air. S'il y a une grande quantité de poussière ou de crasse sur le filtre à air, remplacez celui-ci. (Pour plus de détails concernant le remplacement du filtre à air, voyez les instructions ci-dessous.)
4 Remettez le filtre à air à sa place. Veillez à insérer le filtre à air correctement et complètement.

ATTENTION

N'utilisez pas le projecteur avec le filtre à air retiré. De la poussière risquerait de s'accumuler sur le panneau LCD et sur le miroir de projection, ce qui diminuerait la qualité de l'image. N'introduisez pas de petits objets dans les orifices d'entrée d'air. Ceci pourrait causer des pannes du projecteur.

CONSEIL

Nous conseillons de ne pas utiliser le projecteur dans des endroits poussiéreux ou enfumés. Si vous utilisez le projecteur dans de tels endroits, de la poussière risquerait de s'accumuler sur une lentille, les panneaux LCD, ou les composants optiques se trouvant à l'intérieur du projecteur. L'image projetée pourrait alors être de moindre qualité. Si vous remarquez les symptômes ci-dessus, confiez les travaux de nettoyage à un centre de service ou à revendeur agréé.

Filtre à air Verrou

Remplacement du filtre à air

Lorsqu'une grande quantité de poussière ou de crasse obstrue le filtre à air, remplacez celui-ci en procédant comme suit.

1 Après avoir retiré de filtre à air du projecteur en procédant comme indiqué ci-dessus, détachez le filtre de secours du support.
2 Saisissez le filtre à air avec les deux mains, et retirez le filtre de secours en le tirant vers le haut.
3 Installez un filtre neuf et remettez le filtre à air dans le projecteur.

COMMANDE D'UN FILTRE DE SECOURS

Vous pouvez commander un filtre de secours par l'intermédiaire de votre revendeur ou d'un centre de service.

● N° de pièce du filtre de secours : 610 312 0249

Retirez le filtre de secours comme indiqué sur l'illustration. Filtre de secours

Support Installez solidement le filtre de secours.

Nettoyage de la lentille du projection

Pour nettoyer la lentille de projection, procédez comme suit.

1 Débranchez le cordon d'alimentation secteur avant d'entreprendre les travaux de nettoyage.
2 Essuyez soigneusement la lentille de projection avec un chiffon de nettoyage humecté d'une petite quantité de produit de nettoyage non abrasif pour lentille d'appareil photo, ou utilisez du papier de nettoyage de lentille ou une soufflerie en vente dans le commerce pour nettoyer la lentille. Evitez d'utiliser une trop grande quantité de produit de nettoyage. Les produits de nettoyage abrasifs, les diluants ou les autres produits chimiques trop puissants risquent de rayer la surface.
3 Lorsque vous n'utilisez pas le projecteur, remettez le capuchon de lentille en place.

Nettoyage du coffret du projecteur

Pour nettoyer le coffret du projecteur, procédez comme suit.

1 Débranchez le cordon d'alimentation secteur avant d'entreprendre les travaux de nettoyage.
2 Essuyez soigneusement le corps du projecteur avec un chiffon de nettoyage doux et sec. Si le corps du projecteur est très sale, utilisez une petite quantité de détergent doux, puis essuyez avec un chiffon de nettoyage doux et sec. Evitez d'utiliser une trop grande quantité de produit de nettoyage. Les produits de nettoyages abrasifs, les diluants ou les autres produits chimiques trop puissants risquent de rayer la surface.
3 Lorsque vous n'utilisez pas le projecteur, mettez le projecteur dans la housse de transport pour le protéger de la poussière et ne pas le rayer.

Remplacement de la lampe

Lorsque la durée de vie de la lampe de ce projecteur arrive à son terme, le témoin LAMP REPLACE s'allume en jaune. Si ce témoin s'allume en jaune, remplacez immédiatement la lampe.

Commandes sur le projecteur

Ce témoin s'allume en jaune lorsque la durée de vie de la lampe de projection arrive à son terme. Remplacez immédiatement la lampe.

Avant d'ouvrir le couvercle de la lampe, laissez le projecteur refroidir pendant au moins 45 minutes avant d'ouvrir le couvercle de la lampe. La température peut s'élever considérablement à l'intérieur du projecteur.

ATTENTION

Pour assurer un fonctionnement sûr, remplacez la lampe par une lampe du même type.

Veillez à ne pas laisser tomber l'unité de lampe et à ne pas toucher l'ampoule en verre! Le verre risquerait de se briser et de causer des blessures.

Pour remplacer la lampe, procédez comme suit.

1 Eteignez le projecteur et débranchez la fiche d'alimentation secteur. Laissez le projecteur refroidir pendant au moins 45 minutes.
2 Retournez le projecteur. Desserrez la vis à l'aide d'un tournevis, et retirez le couvercle de la lampe.
3 Desserrez deux vis de la lampe à l'aide d'un tournevis, et tirez la lampe hors de son logement en saisissant la poignée.
4 Remplacez la lampe et resserrez les deux vis à leur position d'origine. Veillez à ce que la lampe soit bien mise en place. Remettez le couvercle de la lampe en place et serrez resserrez la vis.
5 Branchez le cordon d'alimentation secteur au projecteur et allumez le projecteur.
6 Remettez le compteur de remplacement de la lampe à zéro. Reportez-vous à la section "Compteur de remplacement de la lampe" à la page suivante.

Vis Couvercle de la lampe

Vis Lampe Poignée Vis

COMMANDE D'UNE LAMPE DE RECHANGE

Demandez à votre revendeur de commander une lampe de rechange. Pour commander la lampe, donnez les informations suivantes à votre revendeur.

• N° de modèle de votre projecteur : PLV-Z2
• N° du type de lampe de rechange : POA-LMP69

(Pièces de service n° 610 309 7589)

Compteur de remplacement de la lampe

Après avoir remplacé la lampe, veillez à remettre le compteur de remplacement de la lampe à zéro. Lorsque le Compteur de remplacement de la lampe est remis à zéro, le témoin LAMP REPLACE s'éteint.

1 Allumez le projecteur, appuyez sur la touche MENU; le menu à l'écran apparaît alors. Sélectionnez le menu Réglage à l'aide de la touche de POINTAGE (HAUT/BAS), puis appuyez sur la touche de POINTAGE (DROITE) pour entrer le sous-menu.
2 Sélectionnez l'élément Remise à zéro lampe puis appuyez sur le bouton de SELECTION. Le message "Compteur utilisation lampe Remise à zéro?" s'affiche alors. Choisissez [Oui] puis appuyez sur le bouton de SELECTION.
3 Une autre boîte de dialogue de confirmation apparaît; choisissez [Oui] pour remettre le compteur de remplacement de la lampe à zéro.

REMARQUE

- Ne remettez pas le compteur de remplacement de la lampe à zéro sans avoir remplacé la lampe. Ne le remettez à zéro qu'après avoir remplacé la lampe.

Remise à zéro lampe

Mode des lampes Télécommande Code 1 Remise à zéro lampe Réglages d'usine

PRECAUTIONS DE MANIPULATION DE LA LAMPE

Ce projecteur utilise une lampe à haute pression qui doit être manipulée soigneusement et correctement. Si la lampe est manipulée incorrectement, ceci risquera de causer un accident, des blessures ou un incendie.

• La durée de vie de la lampe peut être différente d'une lampe à l'autre, selon l'environnement d'utilisation. Une durée de vie identique ne peut être garantie pour toutes les lampes. Certaines lampes pourront tomber en panne ou arriver au terme de leur durée de vie plus rapidement que d'autres lampes similaires.
• Si le projecteur indique que la lampe doit être remplacée, autrement dit si le témoin LAMP REPLACE s'allume, remplacez IMMEDIATEMENT la lampe après que le projecteur se soit refroidi. (Suivez soigneusement les instructions de la section REMPLACEMENT DE LA LAMPE de ce manuel.) Si vous continuez d'utiliser la lampe alors que le témoin LAMP REPLACE est allumé, le risque d'explosion de la lampe augmentera.
• Une lampe risque exploser sous l'effet de vibrations, de chocs ou de la détérioration résultant de nombreuses heures d'utilisation lorsque sa durée de vie arrive à son terme. Les risques d'explosion peuvent être différents selon l'environnement ou les conditions dans lesquelles le projecteur et la lampe sont utilisés.

SI UNE LAMPE EXPLOSE, IL FAUT PRENDRE LES MESURES DE SECURITE SUIVANTES.

Si une lampe explose, débranchez immédiatement la fiche secteur du projecteur de la prise secteur. Faites vérifier le bloc de lampe et remplacer la lampe par un centre de service agréé. En outre, vérifiez bien qu'aucun éclat de verre ne se trouve à proximité du projecteur ou ne soit expulsé par les orifices de circulation d'air de refroidissement. Eliminez soigneusement tous les éclats de verre. Seuls des techniciens compétents agréés habitués à effectuer des opérations d'entretien sur les projecteurs peuvent vérifier l'intérieur du projecteur, à l'exclusion de toute autre personne.

Si une personne n'ayant pas reçu une formation appropriée tente d'effectuer des opérations d'entretien de façon inadéquate, un accident ou des blessures causées par des éclats de verre risqueront de se produire.

Guide de dépannage

Avant de faire appel à votre revendeur ou à un centre de service, veuillez vérifier les points suivants.

• Vérifiez que vous avez bien branché le connecteur à l'équipement périphérique, comme indiqué dans les sections "Branchement à un équipement vidéo" et "Branchement à un ordinateur" aux pages 16 et 17.
• Assurez-vous que tous les équipements sont bien branchés à la prise secteur et que l'alimentation électrique est établie.
• Lorsque vous faites fonctionner le projecteur avec un ordinateur et que l'image n'est pas projetée, redémarrez l'ordinateur.

Problème:	- Solutions.
Pas d'alimentation	- Branchez le cordon d'alimentation du projecteur dans la prise secteur.- Vérifiez si le couvercle avant est ouvert et si le témoin POWER est allumé en rouge.- Vérifiez si l'interrupteur principal est sur la position de marche.- Avant de rallumer le projecteur, attendez 90 secondes après avoir éteint le projecteur. Le projecteur peut être allumé après que le témoin POWER se soit allumé en rouge.(Reportez-vous à la section “Mise hors tension du projecteur” à la page 18.)- Vérifiez le témoin WARNING. Si le témoin WARNING est allumé en rouge, il est impossible d'allumer le projecteur. (Reportez-vous à la section “Témoin WARNING” à la page 42.)- Vérifiez la lampe de projection. (Reportez-vous à la page 45.)- Vérifiez si le projecteur est installé sur une surface plane.
L'image n'est pas au point.	- Réglez la mise au point.- Laissez un écart adéquat entre le projecteur et l'écran de projection. (Reportez-vous à la page 14.)- Regardez si la lentille doit être nettoyée. (Reportez-vous à la page 44.)- Si le projecteur est déplacé d'un endroit froid à un endroit chaud cela peut causer la condensation d'humidité sur la lentille. Dans ce cas, éteignez le projecteur est attendez que la condensation disparaisse.
Pas d'image	- Vérifiez le branchement entre l'équipement vidéo ou votre ordinateur et le projecteur.- Vérifiez si le signal d'entrée est correctement émis par votre ordinateur. Lorsque vous branchez un ordinateur portable, selon le type de celui-ci, il pourrait être nécessaire de changer le réglage pour la sortie de moniteur. Pour plus de détails concernant de réglage, reportez-vous au mode d'emploi de votre ordinateur.- Il faut environ 30 secondes pour que l'image apparaisse après avoir allumé le projecteur.- Vérifiez si le système sélectionné correspond bien à votre équipement vidéo ou à votre ordinateur.- Sélectionnez à nouveau la source d'entrée correcte en utilisant l'opération par menu.- Veillez à ce que la température ne soit pas hors des limites de la plage de température d'utilisation (5°C - 35°C).
L'image est inversée horizontalement.	- Vérifiez l'élément Plafond / Arrière. (Reportez-vous à la section “Réglage” à la page 40.)
L'image est inversée verticalement.	- Vérifiez l'élément Plafond. (Reportez-vous à la section “Réglage” à la page 40.)
Certains affichages n'apparaissent pas lors des opérations.	- Vérifiez l'élément Affichage. (Reportez-vous à la section “Réglage” à la page 39.)

Problème:

- Solutions.

Les télécommandes ne fonctionnent pas.

• Vérifiez les piles.
• Assurez-vous qu'il n'y ait aucun obstacle entre le projecteur et la télécommande.
• Assurez-vous que vous n'êtes pas placé trop loin du projecteur lorsque vous utilisez les télécommandes. La plage d'utilisation maximale est de 5 m.
• Vérifiez si le code de la télécommande est bien conforme au projecteur. (Reportez-vous à la page 41.)

AVERTISSEMENT:

Ce projecteur contient des composants placés sous haute tension. Ne tentez pas d'ouvrir le coffret.

Si le problème persiste après avoir suivi toutes les instructions d'utilisation, adressez-vous à votre revendeur ou à un centre de service. Indiquez-lui le numéro de modèle et expliquez le problème de façon détaillée. Nous vous indiquerons comment obtenir le service nécessaire.

US LISTED

Ce symbole marqué sur la plaque d'identification indique que le produit figure sur la liste des Underwriters Laboratories Inc. L'appareil a été conçu et fabriqué conformément aux normes de sécurité U.L. rigoureuses contre les risques d'incendie, les accidents et les électrocutions.

La marque CE est une marque de conformité aux directives de la Communauté Européenne (CE).

Témoins et état du projecteur

Vérifiez les témoins indiquant l'état du projecteur.

Témoins			Etat du projecteur
POWER Rouge/Vert	WARNING Rouge	LAMP REPLACE jaune
			L'interrupteur principal est sur la position d'arrêt ou le cordon d'alimentation secteur est débranché.
[7AHV]	[CO2H]	*	Le projecteur se prépare pour le mode veille et le couvercle avant est fermé. Ou encore, la lampe de projection est en train de se refroidir. Le projecteur ne peut pas se rallumer tant que le refroidissement n'est pas terminé.
[W7ZY]		*	Le projecteur est prêt (READY) à être allumé en actionnant la touche ON-OFF.
		*	Le projecteur fonctionne normalement.
[830S]	[B47H]	*	Le projecteur est en mode de gestion d'alimentation.
		*	La température interne du projecteur est anormalement élevée. Il est impossible d'allumer le projecteur. Lorsque le projecteur s'est refroidi suffisamment et que la température est revenue à un niveau normal, le témoin POWER s'allume en rouge et il est alors possible d'allumer le projecteur. (Le témoin WARNING continue à clignoter.) Vérifiez et nettoyez le filtre à air.
[T6AC]	[A450]	*	Le projecteur s'est refroidi suffisamment et la température est revenue à un niveau normal. Lorsque vous allumez le projecteur, le témoin WARNING cesse de clignoter. Vérifiez et nettoyez le filtre à air.
[2022]		*	Le projecteur détecte un état anormal et ne peut pas être allumé. Débranchez le cordon d'alimentation secteur et rebranchez-le pour allumer le projecteur. Si le projecteur s'éteint à nouveau, débranchez le cordon d'alimentation secteur et confiez la vérification et les réparations du projecteur à votre revendeur ou au centre de service. Ne laissez pas le projecteur allumé. Une électrocution ou un incendie risqueraient de se produire.

○ • • • s'allume en vert.

- clignote en vert.

• • • s'allume en rouge.

- clignote en rouge.

• • • éteint

* Lorsque la durée de vie de la lampe de projection arrive à son terme, le témoin LAMP REPLACE s'allume en jaune. Lorsque ce témoin s'allume en jaune, remplacez immédiatement la lampe de projection. Remettez le compteur de remplacement de la lampe à zéro après avoir remplacé la lampe. Reportez-vous aux pages 45 et 46.

Arborescence des menus

Entrée vidéo/Entrée d'ordinateur

Entrée vidéo

Système (2) Auto 1080i 1035i 720p 575p 480p 575i 480i

Sélection d'image Standard Cinéma Jeu vidéo Image 1 Image 2 Image 3 Image 4

Entrée d'ordinateur

*Les systèmes affichés dans le menu SYSTEME varient en fonction du signal d'entrée.

Sélection d'image Standard Naturel Image 1 Image 2 Image 3 Image 4

Réglage

    O["Trapèze"] --> P["Fond bleu —— On / Off"]
    O --> Q["Affichage —— On / Off"]
    O --> R["Couleur de fond —— 📋"]
    R --> S["Position du menu"]
    R --> T["Logo —— Off"]
    T --> U["Logo usine"]
    T --> V["Utilisateur"]

    W["Logo capture écran —— Oui / Non"]
    X["Plafond —— On / Off"]
    Y["Arrière —— On / Off"]
    Z["Extinction Automatique —— On / Off"]
    AA["Confirmation de l'extinction —— On / Off"]
    AB["Mode des lampes —— 📋A"]

    AC["Télécommande —— Code 1"]
    AC --> AD["Code 2"]

    AE["Remise à zéro lampe —— Oui / Non"]
    AF["Réglages d'usine —— Oui / Non"]

Spécifications des ordinateurs compatibles

Ce projecteur accepte les signaux de tous les ordinateurs de fréquences V et H mentionnés ci-dessous, et inférieures à 100 MHz d'horloge de points.

AFFICHAGE A L'ECRAN	RESOLUTION	Fréquence horizontale (kHz)	Fréquence verticale (Hz)	AFFICHAGE A L'ECRAN	RESOLUTION	Fréquence horizontale (kHz)	Fréquence verticale (Hz)
VGA 1	640 x 480	31,47	59,88	XGA 4	1024 x 768	56,476	70,07
VGA 2	720 x 400	31,47	70,09	XGA 5	1024 x 768	60,31	74,92
VGA 3	640 x 400	31,47	70,09	XGA 6	1024 x 768	48,50	60,02
VGA 4	640 x 480	37,86	74,38	XGA 7	1024 x 768	44,00	54,58
VGA 5	640 x 480	37,86	72,81	XGA 8	1024 x 768	63,48	79,35
VGA 6	640 x 480	37,50	75,00	XGA 9	1024 x 768	36,00	^87,17 (Entrelacement)
VGA 7	640 x 480	43,269	85,00	XGA 10	1024 x 768	62,04	77,07
MAC LC13	640 x 480	34,97	66,60	XGA 11	1024 x 768	61,00	75,70
MAC 13	640 x 480	35,00	66,67	XGA 12	1024 x 768	35,522	^86,96 (Entrelacement)
575i	——	15,625	^50,00 (Entrelacement)	XGA 13	1024 x 768	46,90	58,20
480i	——	15,734	^60,00 (Entrelacement)	XGA 14	1024 x 768	47,00	58,30
SVGA 1	800 x 600	35,156	56,25	XGA 15	1024 x 768	58,03	72,00
SVGA 2	800 x 600	37,88	60,32	MAC 19	1024 x 768	60,24	75,08
SVGA 3	800 x 600	46,875	75,00	MAC 21	1152 x 870	68,68	75,06
SVGA 4	800 x 600	53,674	85,06	SXGA 1	1152 x 864	64,20	70,40
SVGA 5	800 x 600	48,08	72,19	SXGA 11	1152 x 900	61,20	65,20
SVGA 6	800 x 600	37,90	61,03	SXGA 13	1280 x 1024	50,00	^86,00 (Entrelacement)
SVGA 7	800 x 600	34,50	55,38	SXGA 14	1280 x 1024	50,00	^94,00 (Entrelacement)
SVGA 8	800 x 600	38,00	60,51	SXGA 17	1152 x 900	61,85	66,00
SVGA 9	800 x 600	38,60	60,31	SXGA 18	1280 x 1024	46,43	^86,70 (Entrelacement)
SVGA 10	800 x 600	32,70	51,09	480p	——	31,47	59,88
SVGA 11	800 x 600	38,00	60,51	575p	——	31,25	50,00
MAC 16	832 x 624	49,72	74,55	720p	——	45,00	60,00
XGA 1	1024 x 768	48,36	60,00	1035i	——	33,75	^60,00 (Entrelacement)
XGA 2	1024 x 768	68,677	84,997	1080i	——	33,75	^60,00 (Entrelacement)
XGA 3	1024 x 768	60,023	75,03	1080i	——	28,125	^50,00 (Entrelacement)

Lorsque le signal d'entrée provenant de la borne DVI est numérique, reportez-vous au tableau ci-dessous.

AFFICHAGE A L'ECRAN	RESOLUTION	Fréquence horizontale (kHz)	Fréquence verticale (Hz)	AFFICHAGE A L'ECRAN	RESOLUTION	Fréquence horizontale (kHz)	Fréquence verticale (Hz)
D-VGA	640 x 480	31,47	59,94	D-SXGA 3	1280 x 1024	31,65	29,80
D-480p	——	31,47	59,88	D-720p	——	45,00	60,00
D-575p	——	31,25	50,00	D-1035i	——	33,75	60,00(Entrelacement)
D-SVGA	800 x 600	37,879	60,32	D-1080i	——	33,75	50,00(Entrelacement)
D-XGA	1024 x 768	43,363	60,00	D-1080i	——	28,125	60,00(Entrelacement)
D-SXGA 2	1280 x 1024	60,276	58,069

Spécifications techniques

Type de projecteur	Projecteur multimédia
Dimensions (L x H x P)	359mm x 97mm x 274mm (parties saillantes non comprises)
Poids net	4,1 kg
Système d'affichage à cristaux liquides	Type à matrice active TFT de 0,7 po., 3 panneaux
Résolution d'affichage	1280 x 720 points
Nombre de pixels	2.764.800 (1280 x 720 x 3 panneaux)
Système de couleur	PAL, SECAM, NTSC, NTSC4.43, PAL-M et PAL-N
Signaux TV haute définition	480i, 480p, 575i, 575p, 720p, 1035i et 1080i
Fréquence de balayage	Sync. H 15 - 80 kHz, Sync. V 50 - 100 Hz
Taille d'image de projection (Diagonale)	Réglable de 31 po. à 200 po.
Lentille de projection	Lentille F2,04 - 2,54 avec mise au point et focus manuel de f21,5 mm - 27,7 mm
Distance de jet	1,2 m - 6,1 m
Lampe de projection	135 watts
Connecteurs d'entree vidéo	Type RCA x 4 (Vidéo, Y, Pb/Cb, Pr/Cr) et mini DIN 4 broches x 1 (S-Vidéo)
Borne d'entrée vidéo/ordinateur	Borne DVI-I (numérique/analogique) (compatible avec HDCP)
Connecteur de port de service	1 Mini DIN 8 broches
Réglage des pieds	0 à 11,8°
Tension et consommation	100 - 120 V CA (2,4 A max. ampères), 50/60 Hz (Etats-Unis et Canada)200 - 240 V CA (1,3 A max. ampères), 50/60 Hz (Europe continentale et Royaume-Uni)
Température de fonctionnement	5 °C - 35 °C
Température d'entreposage	-10 °C - 60 °C
Télécommande	Source d'alimentation : 2 piles AA, type UM3 ou R06Plage d'utilisation : 5 m / ±30°Dimensions : 47 mm x 30 mm x 159 mmPoids net : 125 g (avec piles)
Accessoires	Mode d'emploiCordon d'alimentation secteurTélécommande et pilesCâble vidéo

• Les spécifications sont sujettes à changements sans préavis.
• Les panneaux à cristaux liquides sont fabriqués en utilisant les normes les plus hautes. Au moins 99,99% des pixels sont efficaces; toutefois, une proportion infime (0,01% ou moins) des pixels pourront être inefficaces selon les caractéristiques des panneaux à cristaux liquides.
• Il est possible que le menu à l'écran et les illustrations contenues dans ce manuel soient légèrement différents du produit réel.

Dimensions

Unité: mm

359 114,7

11,8° (Max.)

C1	Entrée analogique rouge
C2	Entrée analogique verte
C3	Entrée analogique bleue
C4	Synchro horiz. analogique
C5	Masse analogique (R/G/B)

1	T.M.D.S. Données2–	9	T.M.D.S. Données1–	17	T.M.D.S. Données0–
2	T.M.D.S. Données2+	10	T.M.D.S. Données1+	18	T.M.D.S. Données0+
3	T.M.D.S. Données2 blindé	11	T.M.D.S. Données1 blindé	19	T.M.D.S. Données0 blindé
4	Non connecté	12	Non connecté	20	Non connecté
5	Non connecté	13	Non connecté	21	Non connecté
6	Horloge DDC	14	Alimentation +5V	22	T.M.D.S. Horloge blindé
7	Données DDC	15	Masse (pour +5V)	23	T.M.D.S. Horloge+
8	Synchro vert. analogique	16	Détection de fiche chaude	24	T.M.D.S. Horloge–

Pièces en option

Les pièces mentionnées ci-dessous sont fournies en option. Si vous commandez ces pièces, indiquez le type et le numéro du type au revendeur.

• Kit de fixation murale N° du type : POA-CH-EX01
  ● Câble DVI N° du type : KA-DV20
  ● Câble DVI-VGA N° du type : POA-CA-DVIVGA
  ● Câble component (10m) N° du type : POA-CA-COMP10
  ● Câble component-DVI (40cm) N° du type : POA-CA-DVIC
  (Le côté component est de type femelle.)
  ● Câble Scart-DVI N° du type : POA-CA-DVISC

(Ce câble est utilisé pour la sortie vidéo à 21 broches Scart RGB de l'équipement vidéo.)
