4241312 - Capteur de température extérieur SOMFY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de température extérieur sans fil
Marque	Somfy
Modèle	4241312
Dimensions (H x l x L)	78 x 78 x 37 mm
Poids	Environ 120 g (avec piles)
Alimentation	2 piles alcalines AA (LR6) 1,5 V (fournies)
Fréquence radio	868-870 MHz
Indice de protection	IP34
Température d'utilisation	-20°C à +60°C
Fonctions principales	Mesure de température extérieure, transmission sans fil à la Somfy Box pour piloter automatiquement des scénarios
Enregistrement sur box	Via interface TaHoma® : menu Configuration > Capteurs > Ajouter
Montage	Vertical, à l'abri de la lumière directe et des intempéries
Fixation	Support mural avec vis et chevilles fournies (perçage Ø6 mm, entraxe 17 mm)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits abrasifs, solvants, ni nettoyeur haute pression
Sécurité	Ne pas immerger, éviter chocs et chutes ; classe III ; vérifier régulièrement le bon fonctionnement
Remplacement des piles	Ouvrir le capteur en tournant le support mural, remplacer les piles en respectant la polarité ; ne pas utiliser de piles rechargeables
Retour configuration d'origine	Appuyer 7 secondes sur le bouton PROG (voyant vert clignotant)
Garantie	3 ans à compter de la date d'achat (déclaration sur www.ma-domotique-somfy.fr)

FOIRE AUX QUESTIONS - 4241312 SOMFY

Comment installer le capteur de température extérieur Somfy 4241312 ?

Installez le capteur en position verticale, à l'abri de la lumière directe et des intempéries. Percez deux trous de 6 mm de diamètre espacés de 17 mm. Fixez le support mural avec les vis fournies, puis enclenchez le capteur en alignant les flèches et en tournant dans le sens des aiguilles d'une montre.

Comment enregistrer le capteur sur la Somfy Box (TaHoma) ?

Connectez-vous à l'interface TaHoma®, allez dans le menu Configuration, cliquez sur l'onglet Capteurs, puis Gérer et Ajouter. Sélectionnez le capteur de température et suivez les instructions à l'écran.

Que faire si le voyant du capteur clignote en orange lors de la mise en place des piles ?

Cela indique que les piles sont faibles. Remplacez-les par deux piles alcalines neuves de type AA (LR6) 1,5 V en respectant la polarité.

Comment remplacer les piles du capteur ?

Ouvrez le capteur en tournant le support mural dans le sens inverse des aiguilles d'une montre pour aligner les flèches. Remplacez les piles en respectant la polarité. N'utilisez jamais de piles rechargeables.

Quelle est la portée du capteur ?

La portée dépend de l'environnement, mais le capteur utilise une fréquence radio de 868-870 MHz pour communiquer avec la Somfy Box. Assurez-vous que la box se trouve dans un rayon d'environ 30 mètres en intérieur (les murs peuvent réduire la portée).

Le capteur est-il résistant à l'eau ?

Le capteur a un indice de protection IP34, ce qui signifie qu'il est protégé contre les projections d'eau et les particules solides de plus de 1 mm. Il ne doit pas être immergé ni nettoyé au jet d'eau.

Comment nettoyer le capteur ?

Nettoyez le capteur avec un chiffon sec. N'utilisez pas de produits abrasifs, de solvants, ni de nettoyeur haute pression. Évitez de l'immerger.

Comment réinitialiser le capteur aux paramètres d'usine ?

Appuyez sur le bouton PROG pendant 7 secondes. Le voyant vert s'allume après 2 secondes puis clignote après 7 secondes : le capteur est réinitialisé. Les points de commande io et la clé système io sont supprimés. Vous devrez refaire l'enregistrement sur la Somfy Box.

Quelle est la plage de température de fonctionnement ?

Le capteur fonctionne de -20°C à +60°C. Il est conçu pour une utilisation en extérieur, mais doit être installé à l'abri de la lumière directe du soleil et des intempéries.

Puis utiliser des piles rechargeables ?

Non, il est impératif d'utiliser des piles alcalines de type AA (LR6) 1,5 V. Les piles rechargeables peuvent endommager le capteur.

MODE D'EMPLOI 4241312 SOMFY

Capteur de température extérieur

sans fil

Notice d'installation

Ref. 5116366A

C E

Par la présente, Somfy déclare que le produit est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive 1999/5/CE. Une déclaration de

conformité est mise à disposition à l'adresse internet www.somfy.com/ce (Thermis Wirefree io), utilisable en UE, CH et NO. Images non contractuelles.

Assistance

N° magique Indigo 32 60 dites "Somfy"

www.ma-domotique-somfy.fr

Garantie

Ce produit est garanti 3 ans à compter de sa date d'achat. Déclarer votre garantie en créant compte personnel sur: www.ma-domotique-somfy.fr

Cette notice décrit l'installation et la mise en service du produit Capteur de température extérieur.

1. Introduction

Le Capteur de température extérieur est un capteur température sans fil. Il transmet le niveau de température captée à la Somfy Box afin de piloter automatiquement les applications en fonction du niveau de température.

2.1. Sécurité et responsabilité

Avant d'installer et d'utiliser ce produit, lire attentivement cette notice.

L'installateur doit par ailleurs se conformer aux normes et à la législation en vigueur dans le pays d'installation.

Toute utilisation hors du domaine d'application défini par Somfy est interdite. Elle entraînerait, comme tout irrespect des instructions figurant dans cette notice, l'exclusion de la responsabilité et de la garantie Somfy.

Avant toute installation, vérifier la compatibilité de ce produit avec les équipements et accessoires associés.

Somfy ne peut être tenu responsable des changements de normes et standards intervenus après la publication de cette notice.

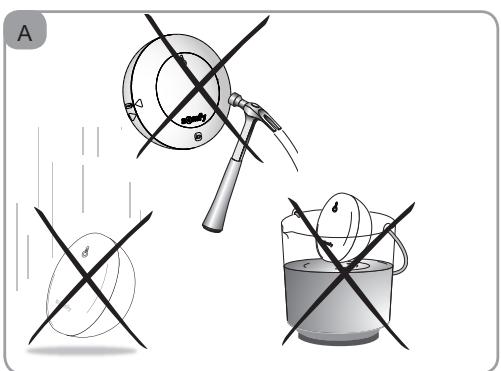

2.2. Consignes spécifiques de sécurité ⇔ figure a

Somfy dégage toutes responsabilités en cas de destruction de matériel survenu lors d'un événement climatique non détecté par le capteur.

Pour ne pas endommager le produit :

1) Éviter les chocs!

2) Éviter les chutes!

3) Ne jamais les immerger.

4) Ne pas utiliser de produits abrasifs ni de solvants pour les nettoyer.

5) Le capteur de température extérieur fonctionne grâce à un capteur de température. Vérifier son bon fonctionnement régulièrement.

Nettoyer le capteur avec un chiffon sec, ne pas le nettoyer au jet d'eau, ni sous haute pression.

3. Contenu

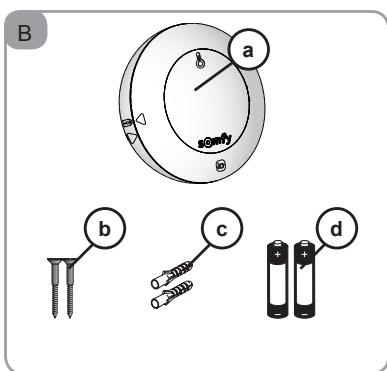

Figure B

	Désignation	Q.
a	Capâtur de température extérieur	1
b	Vis	2
c	Chevilles	2
d	Piles 1,5 V, type AA (LR6)	2

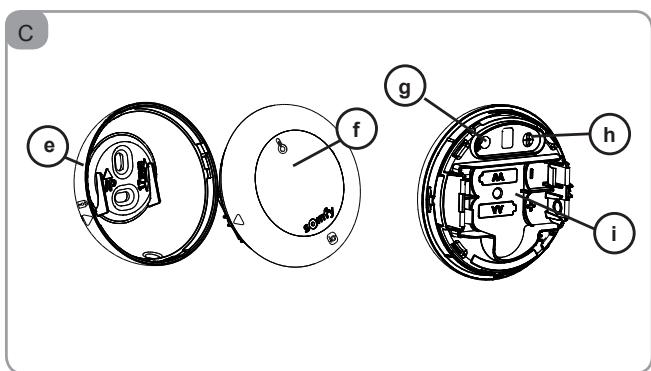

4. Le capteur de température extérieur en détails

e. Support mural

f. Capteur de température

g. Bouton de programmation (PROG.)

h. Voyant orange/vert

i. Logement des piles

1. Mise en service

Ne jamais utiliser de piles rechargeables.

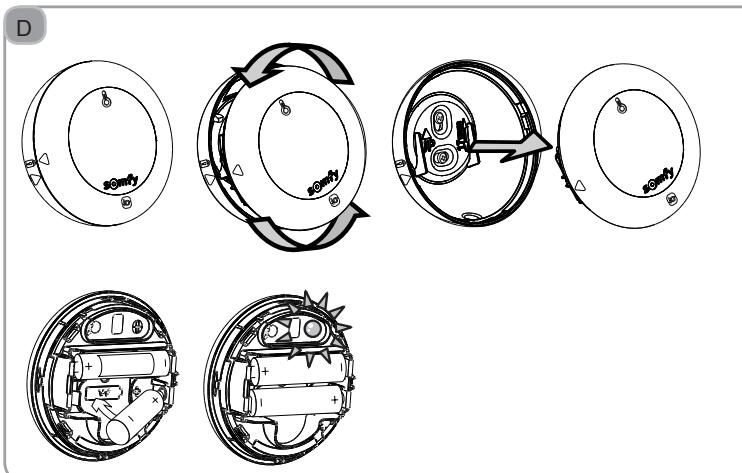

• Ouvrir le Capteur de température extérieur :
• Tourner le capteur sur son support mural (sens inverse des aiguilles d'une montre) jusqu'à aligner les deux flèches placées sur le côté et séparer les deux parties.
• Mettre en place les 2 piles fournies en respectant la polarité. Le voyant du capteur s'allume en vert.
• Laisser le capteur ouvert pour continuer la mise en service.

5.2. Enregistrement du capteur de température extérieur sur la somfy box

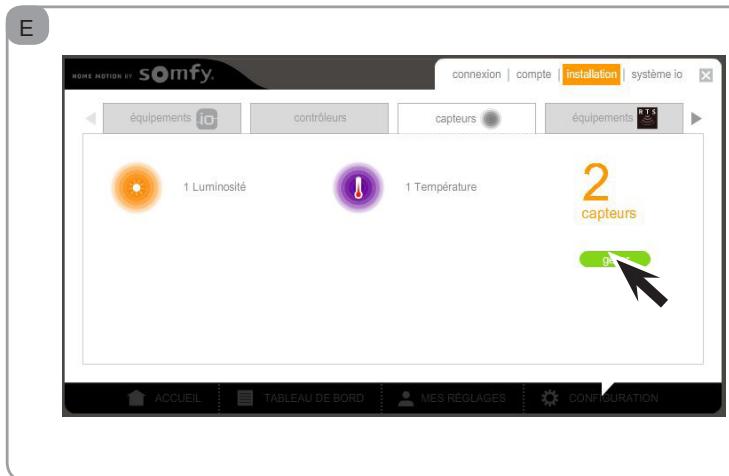

Figure E - Se connecter à l'interface TaHoma®. - Aller dans le menu « CONFIGURATION » - Cliquez sur l'onglet « capteurs » - Cliquez sur « gerer », puis « ajouter » - Sélectionner le capteur de température puis suivez les instructions affichées à l'écran.

6.1. Préconisations

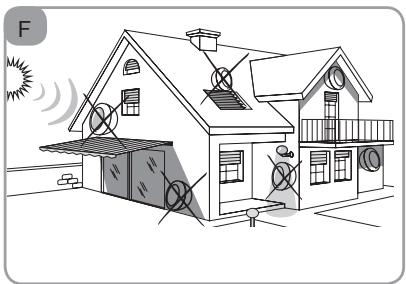

Figure F

• Installer le capteur en position verticale, à l'abri de la lumière (pas sous un ensoleillement direct) et des intempéries.
• Choisir un emplacement facile d'accès.

6.2. Montage et fixation du capteur de température extérieur

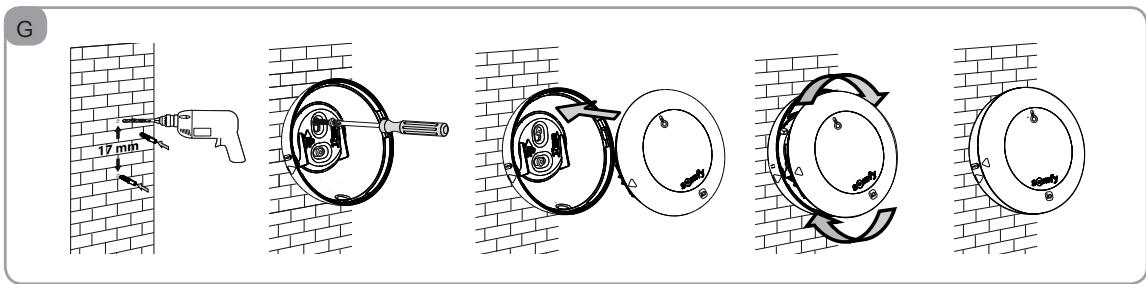

Figure G - Percer deux trous (diamètre 6 mm) l'un au-dessous de l'autre et séparés de 17 mm. - Fixer le support mural avec les vis fournies en plaçant le trou allongé horizontalement vers le bas, l'inscription « UP » lisible. - Placer le Capteur de température extérieur sur le support mural en alignant les deux flèches et le faire tourner dans le sens des aiguilles d'une montre pour le verrouiller. - Si le capteur n'est pas fixé droit : - Ouvrir le capteur en le tournant dans le sens inverse des aiguilles d'une montre. - Desserrer la vis du trou allongé et faire pivoter le support mural. - Resserrer la vis et fixer de nouveau le capteur sur le support mural.

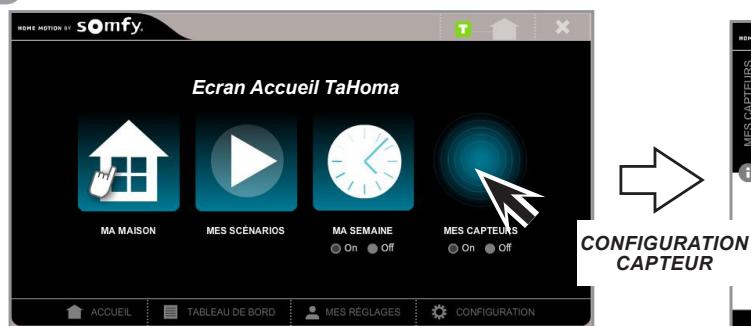

• Se connecter à l'interface TaHoma®,
• Aller dans le menu « MES CAPTEURS »

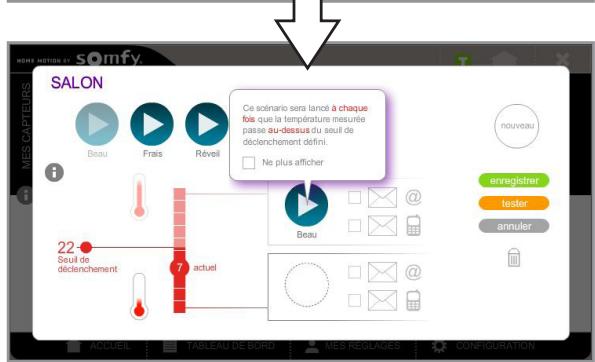

7.1. Configuration du capteur de température extérieur

Vous pouvez associer des scénarios au Capteur de température extérieur pour qu'ils se déclenchent automatiquement. Vous avez la possibilité de créer 3 réglages différents pour un même Capteur de température extérieur.

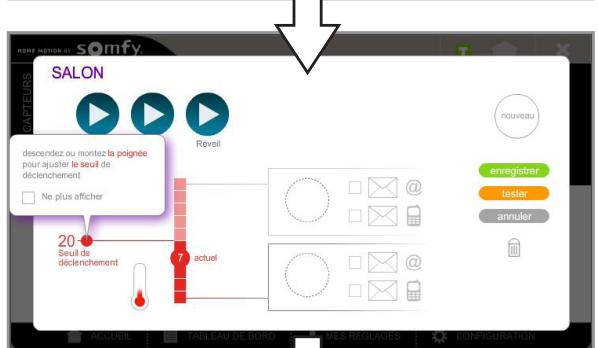

• Sélectionner 1 des 3 réglages à configurer.
• Ajuster le seuil de déclenchement des scénarios.
• Glisser le scénario à jouer lorsque la température est supérieure au seuil de déclenchement réglé et/ou inférieure au seuil de déclenchement réglé. La température actuelle est donnée à titre indicatif.

Il est possible de paramétrer l'envoi d'un e-mail et/ou d'un SMS en cochant les cases correspondantes (une option doit être préalablement activée sur le site internet Somfy réservé aux utilisateurs, espace mon compte, onglet «gérer mon forfait et mes options») : une alerte sera alors envoyée sur la boîte mail ou le mobile pour indiquer qu'un scénario a été joué.

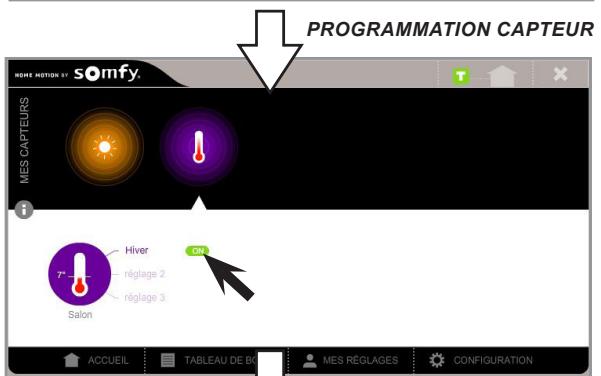

7.2. Programmation du capteur de température extérieur

Les réglages réalisés sur le Capteur de température extérieur et les actions associées peuvent être actifs en permanence ou seulement certains jours de la période sur un certain créneau horaire ou inactifs.

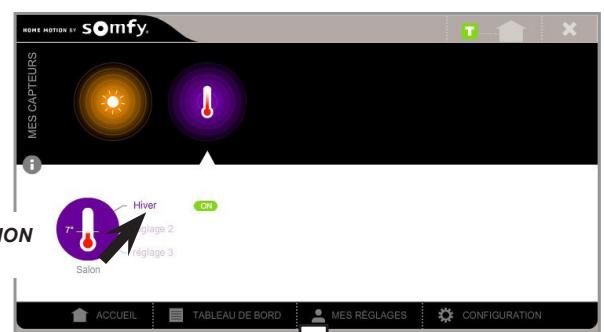

Cliquez sur le petit pictogramme à côté du nom du réglage à programme, activer ou déactiver.

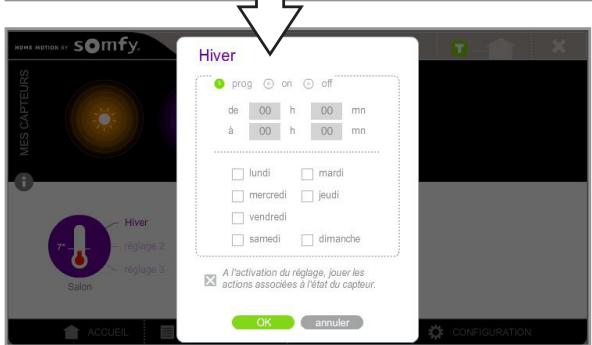

• En haut de la fenêtre qui s'ouvre, Sélectionner «prog», «on» ou «off».
• Si «prog» est sélectionné, indiquer quels jours de la période et sur quel créneau horaire le réglage doit être actif.
• Cocher la case «A l'activation du réglage...», pour que le réglage réalisé soit

immédiatement actif ou décocher cette case pour que le réglage ne soit actif qu'au prochain dépassement de seuil.

8.1. Questions sur le capteur de température extérieure

Constats	Causes possibles	Solutions
Levoyant du Capteur de tempéature extérieur clignote en orange lors de la mise en place des piles.	Les piles sont faibles.	Enlever les piles etmettre en place 2 piles alcalines neuves de type AA (LR6) 1,5 V en respectant la polarité.

8.2. Remplacement des piles du capteur de température extérieur

Voir le chapitre «Mise en service».

8.3. Retour en configuration d'origine du capteur de température extérieur

Figure I

• Appuyer 7 secondes sur le bouton PROG du capteur.
• Levoyant du capteur s'allume en vert au bout de 2 secondes puis il clignote en vert après 7 secondes : Le Capteur de température extérieur se retrouve dans sa configuration d'origine : les points de commande io ainsi que la clé système io sont suprimés de sa mémoire.
• Pour utiliser de nouveau le Capteur de température extérieur, reprendre la mise en service complète et effectuer de nouveau l'enregistrement sur la Somfy Box.

9. Données techniques

Fréquence radio: 868-870MHz

Indices de protection : IP34

Niveau de sécurité : Classe III

Température d'utilisation : -20°C à +60°C

Dimension du Capteur de température extérieur en mm (H x l x L) : 78 x 78 x 37

Alimentation : 2 piles type AA (LR6), 1,5 V

Veiller à séparer les piles et batteries des autres types de déchets et à les recycler via votre système local de collecte.
