Intitulé	Valeur / Description
Type de produit	Enceinte de cinéma maison
Caractéristiques techniques principales	Son surround 5.1, technologie de son avancée
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	Dimensions de l'enceinte principale : 30 x 20 x 15 cm
Poids	Environ 5 kg
Compatibilités	Compatible avec la plupart des téléviseurs et lecteurs multimédias
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240 V
Puissance	100 W (puissance de sortie)
Fonctions principales	Lecture audio, connectivité Bluetooth, entrée HDMI
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande
Sécurité	Ne pas exposer à l'humidité, respecter les consignes de sécurité électrique
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - CINEMATE 220 BOSER

Comment connecter le BOSER CINEMATE 220 à ma télévision ?

Pour connecter le BOSER CINEMATE 220 à votre télévision, utilisez le câble HDMI fourni. Branchez une extrémité du câble dans le port HDMI de la télévision et l'autre extrémité dans le port HDMI de la barre de son.

Le son de mon BOSER CINEMATE 220 est faible, que faire ?

Vérifiez que le volume de la barre de son est suffisamment élevé. Assurez-vous également que le mode de son est correctement réglé. Si le problème persiste, essayez de redémarrer l'appareil.

Comment mettre à jour le firmware du BOSER CINEMATE 220 ?

Pour mettre à jour le firmware, connectez la barre de son à Internet. Accédez au menu des paramètres dans l'application de contrôle et sélectionnez 'Mise à jour du firmware'. Suivez les instructions à l'écran.

Pourquoi mon BOSER CINEMATE 220 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une source d'alimentation fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état. Essayez de changer de prise électrique si nécessaire.

Le Bluetooth du BOSER CINEMATE 220 ne se connecte pas à mon smartphone, que faire ?

Assurez-vous que le Bluetooth est activé sur votre smartphone. Vérifiez également que la barre de son est en mode de couplage. Si le problème persiste, essayez de redémarrer les deux appareils.

Comment réinitialiser le BOSER CINEMATE 220 ?

Pour réinitialiser le BOSER CINEMATE 220, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant s'éteigne puis se rallume.

Mon BOSER CINEMATE 220 fait des bruits étranges, que dois-je faire ?

Des bruits étranges peuvent être causés par une mauvaise connexion ou des interférences. Vérifiez tous les câbles et connexions. Si le problème persiste, contactez le service client de BOSER.

Comment régler les paramètres audio du BOSER CINEMATE 220 ?

Pour régler les paramètres audio, utilisez la télécommande pour accéder au menu des paramètres audio. Vous pouvez y ajuster le niveau de basses, de médiums et d'aigus selon vos préférences.

Est-ce que le BOSER CINEMATE 220 fonctionne avec les assistants vocaux ?

Oui, le BOSER CINEMATE 220 est compatible avec certains assistants vocaux. Assurez-vous que l'appareil est connecté à votre réseau Wi-Fi et suivez les instructions dans l'application pour lier l'assistant vocal.

MODE D'EMPLOI CINEMATE 220 BOSER

ATTENTION: reportez-vous à la notice d'utilisation pour obtenir des instructions de sécurité, ainsi que des informations supplémentaires concernant l'installation, le placement et le fonctionnement de l'enceinte.

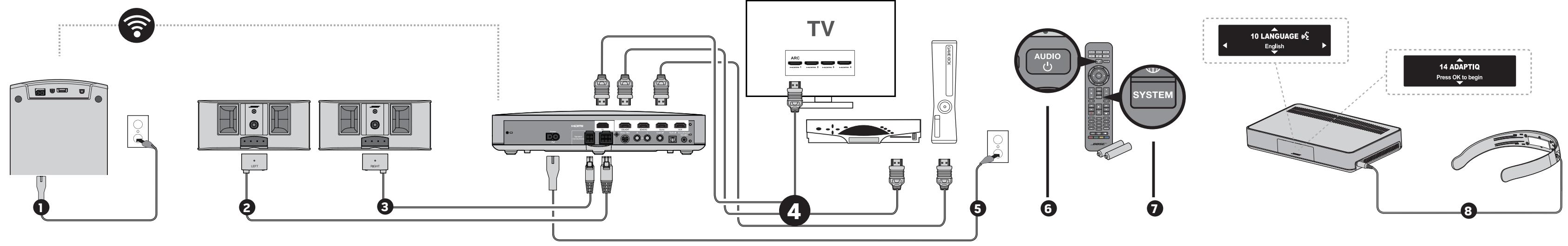

Avant de commencer : placez la console, les enceintes et le module Acoustimass°. Raccordez le module Acoustimass à la prise secteur.

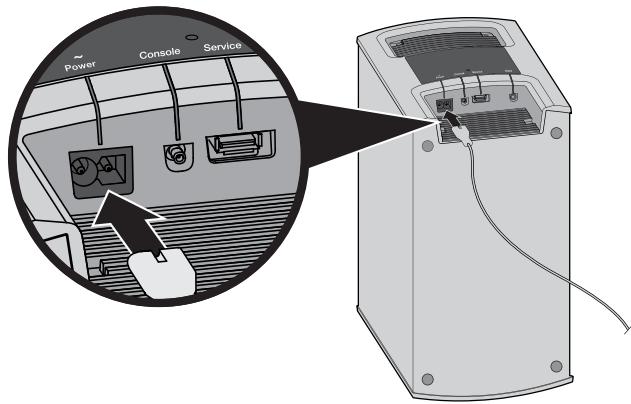

• Raccordez le cordon d'alimentation au connecteur Power du module.
• Branchez l'autre extrémité du cordon à une prise secteur.

Remarque: le module possède une fonctionnalité de connexion sans fil à la console.

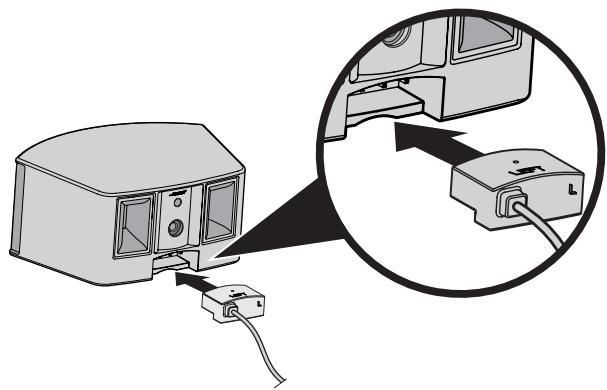

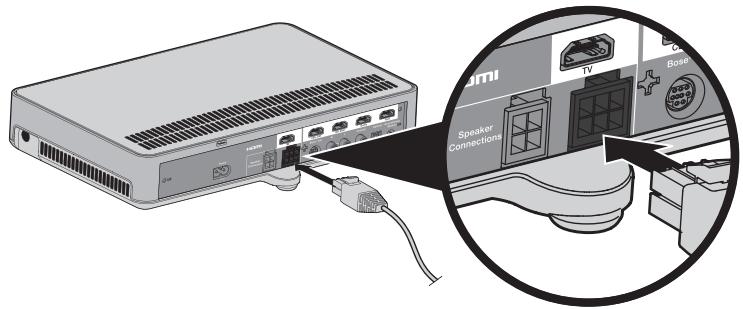

Raccordez l'enceinte gauche à la console

• Insérez la fiche LEFT dans l'enceinte gauche.
• Insérez la fiche 6 broches dans le connecteur 6 broches Speaker Connections de la console.

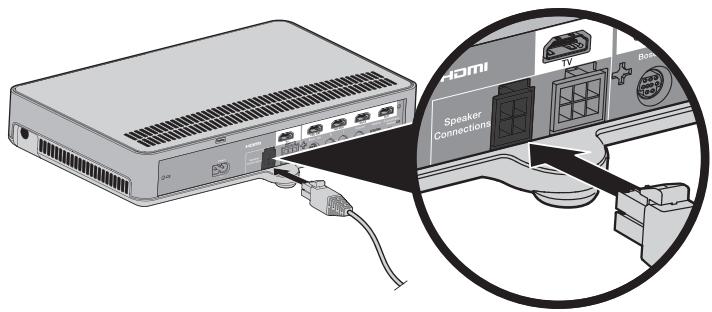

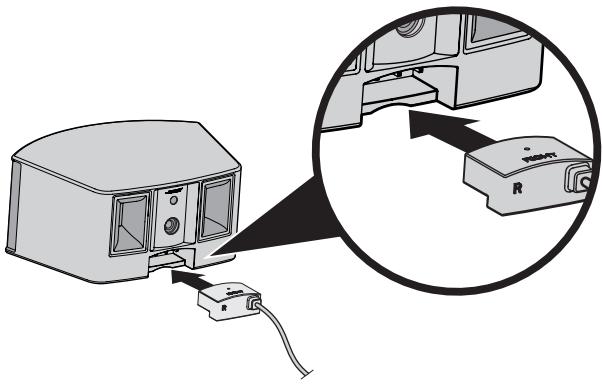

Raccordez l'enceinte droite à la console

• Insérez la fiche RIGHT dans l'enceinte droite.
• Insérez la fiche 4 broches dans le connecteur 4 broches Speaker Connections de la console.

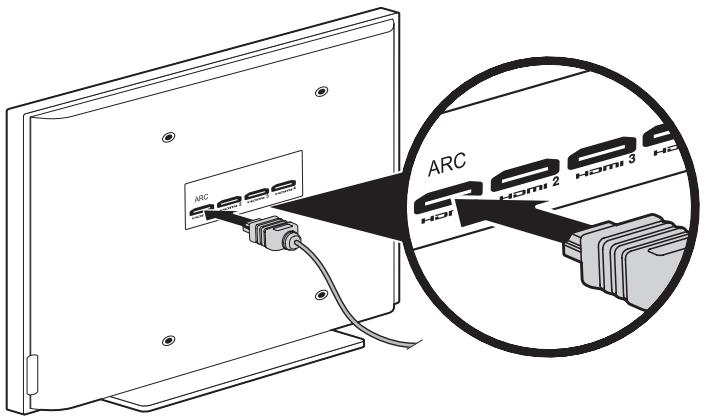

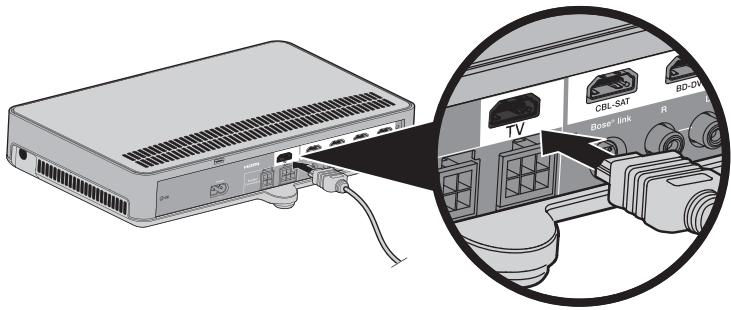

4 Raccordez la console au téléviseur et aux autres appareils

• Insérez le cable HDMI™ dans le connecteur TV de la console.
• Insérez l'autre extrémité du câble dans le connecteur HDMI de votre téléviseur.

Remarque : utilisez le connecteur HDMI ARC de votre téléviseur si celui-ci est disponible. - Raccordez les autres appareils à la console à l'aide de câbles HDMI.

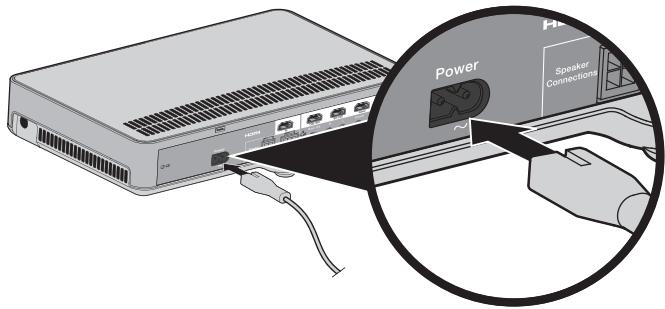

Raccordez la console à la prise secteur

• Insérez le cordon d'alimentation dans le connecteur Power de la console.
• Branchez l'autre extrémité du cordon à une prise secteur.

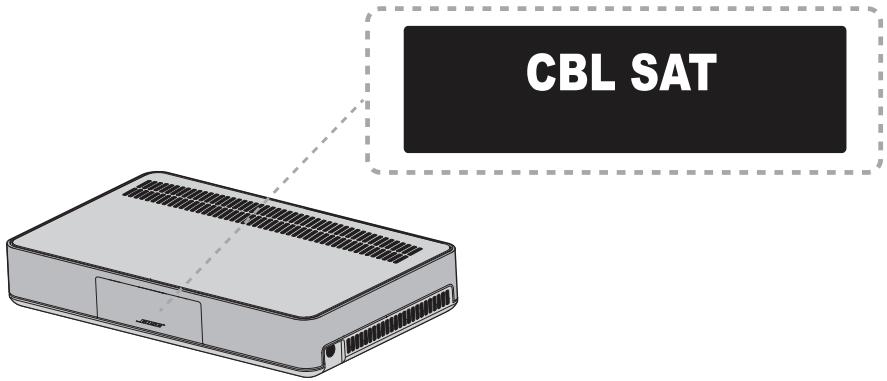

Mettez le système sous tension

• Installez les piles dans la télécommande. Appuyez sur la touche AUDOO de la télécommande.

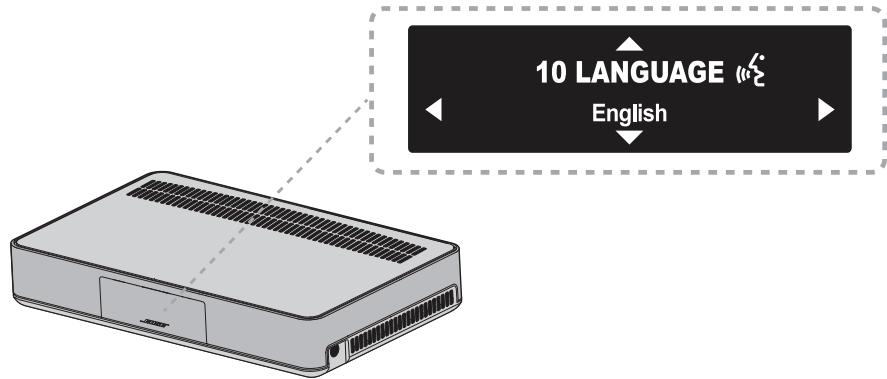

Modifiez la langue sur la console

• Appuyez sur la touche SYSTEM de la télécommande. Le menu System s'affiche.
• Appuyez sur la touche jusqu'à ce que l'indication 10 LANGUAGE s'affiche.
• Appuyez sur la touche ↓▶ pour sélectionner votre langue. Appuyez sur la touche ENIT

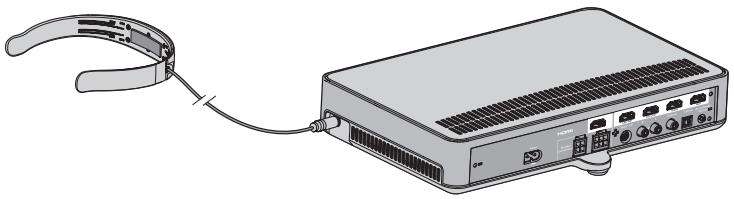

8 Exécuez l'étalonnage ADAPTiQ

• Placez le casque ADAPTiQ sur votre tête.
• Insérez le câble du casque dans le connecteur ⦿ de la console.
• Appuyez sur la touche SYSTEM de la télécommande. Le menu System s'affiche.
• Appuyez sur la touche ∇ jusqu'à ce que l'indication 14 ADAPTiQ s'affiche.
• Appuyez sur la touche OK. Suivez les instructions vocales.

Résolution des problèmes

Absence de son ou son faible provenant des enceintes - Augmenter le volume - Restaurer le son du système Raccorder les câbles d'alimentation du module Acoustimass et de la console - Mettre le système sous tension - Insérer correctement tous les câbles Raccorder les appareils à l'aide de câbles HDMI

La télécommande ne fonctionne pas - Insérer des piles - Programmer la télécommande de façon à ce qu'elle contrôle le téléviseur

Son provenant des haut-parleurs du téléviseur - Désactiver les haut-parleurs du téléviseur - Régler le volume du téléviseur sur le niveau le plus faible

Les termes HDMI et HDMI High-Definition Multimedia Interface (Interface multimédia haute définition), et le logo HDMI sont des marques de commerce ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays.

©2014 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Le symbole représentant un éclair avec une flèche à l'intérieur d'un triangle équilatéral est utilisé pour prévenir l'utilisateur de la présence d'une tension électrique dangereuse non isolée à l'intérieur de l'appareil. Cette tension est d'un niveau suffisamment élevé pour représenter un risque d'électrocution.

Le symbole représentant un point d'exclamation à l'intérieur d'un triangle équilatéral signale à l'utilisateur la présence d'instructions importantes relatives au fonctionnement et à l'entretien de l'appareil dans cette notice d'utilisation.

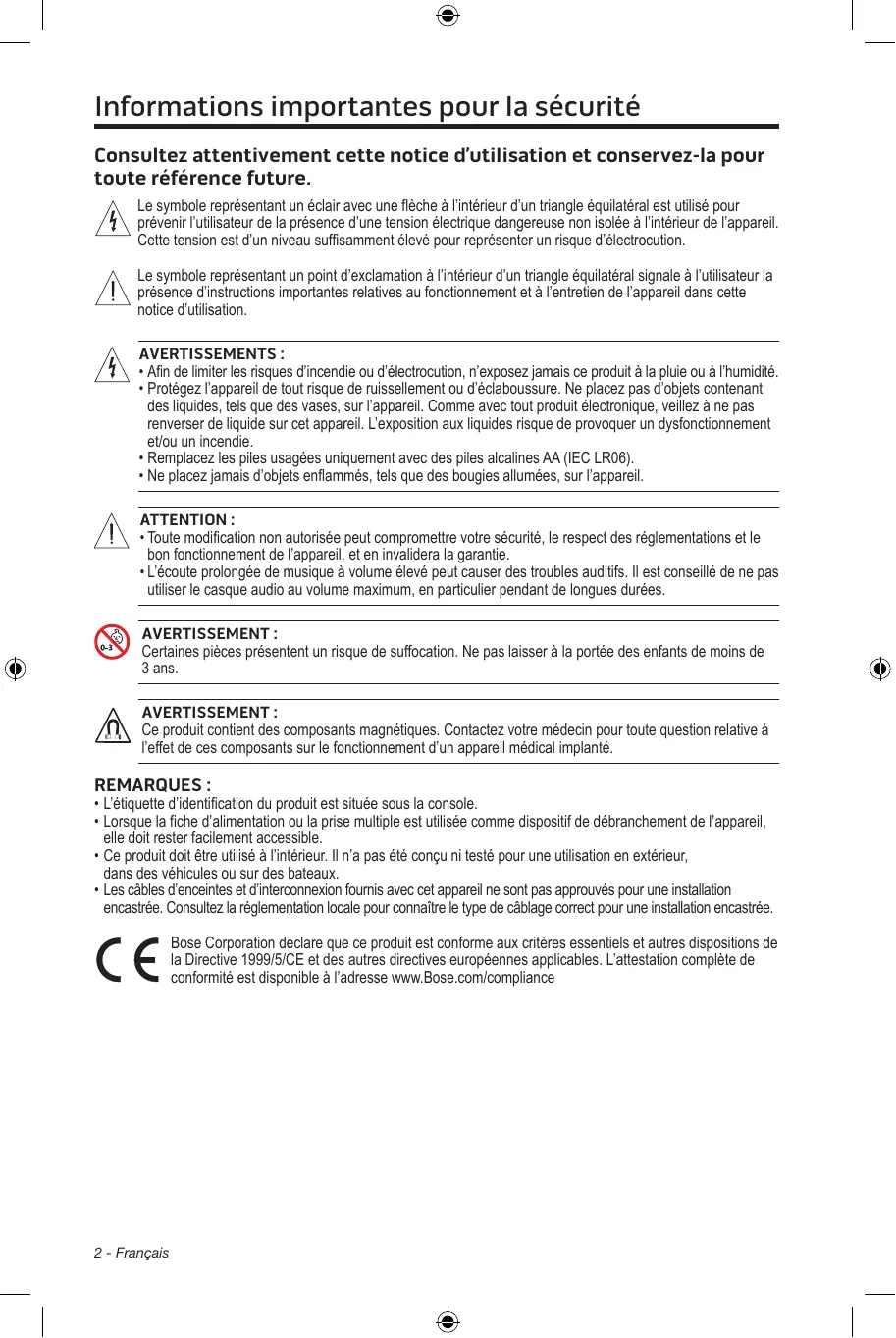

Avertissements:

• Afin de limiter les risques d'incendie ou d'électrocution, n'exposez jamais ce produit à la pluie ou à l'humidité.
• Protégez l'appareil de tout risque de ruissellement ou d'éclaboussure. Ne placez pas d'objets contenant des liquides, tels que des vases, sur l'appareil. Comme avec tout produit électronique, veillez à ne pas renverser de liquide sur cet appareil. L'exposition aux liquides risque de provoquer un dysfonctionnement et/ou un incendie.
• Remplacez les piles usagées uniquement avec des piles alcalines AA (IEC LR06).
• Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil.

Attention:

• Toute modification non autorisée peut compromettre la sécurité, le respect des réglementations et le bon fonctionnement de l'appareil, et en invalidera la garantie. L'écoute prolongée de musique à volume élevé peut causer des troubles auditifs. Il est conseillé de ne pas utiliser le casque audio au volume maximum, en particulier pendant de longues durées.

Avertissement :

Certaines pièces doivent un risque de suffocation. Ne pas laisser à la portée des enfants de moins de 3 ans.

Avertissement :

Ce produit contient des composants magnétiques. Contactez votre Médecin pour toute question relative à l'effet de ces composants sur le fonctionnement d'un appareil Médical implanté.

Remarques :

• L'étiquette d'identification du produit est située sous la console.
• Lorsque la fiche d'alimentation ou la prise multiple est utilisée comme dispositif de débranchement de l'appareil, elle doit rester facilement accessible.
• Ce produit doit être utilisé à l'intérieur. Il n'a pas été conçu ni testé pour une utilisation en extérieur, dans des véhicules ou sur des bateaux.
• Les câbles d'enceintes et d'interconnexion fournis avec cet appareil ne sont pas approuvés pour une installation encastrée. Consultez la réglementation locale pour connaître le type de câblage correct pour une installation encastrée.

Bose Corporation déclare que ce produit est conforme aux critères essentiels et autres dispositions de la Directive 1999/5/CE et des autres directives européennes applicables. L'attestation complète de conformité est disponible à l'adresse www.bose.com/compliance

Instructions importantes relatives à la sécurité

1. Veuillez conserver ces instructions.
2. Veuillez conserver ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil à proximité d'eau ou d'une source d'humidité.
6. Utilisez uniquement un chiffon sec pour le nettoyage.
7. Ne bloquez jamais les orifices d’aération. Suivez les instructions du fabricant pour l’installation.
8. N'installez pas cet appareil à proximité d'une quelconque source de chaleur, telle qu'un radiateur, une arrivée d'air chaud, un four ou tout autre appareil (notamment des amplificateurs) produit de la chaleur.
9. Protégez le cordon d'alimentation contre les risques de piétinement ou de pincement, notamment au niveau des fiches, des prises de courant et des branchements à l'appareil.
10. Utilisez uniquement les accessoires spécifiés par le fabricant.
11. Débranchez cet appareil pendant les orages ou au cours des longues périodes de non utilisation.
12. Confiez toute réparation à du personnel qualifié. Une réparation est nécessaire lorsquell'appareil a été endommagé de chaque façon que ce soit (dommage au cordon d'alimentation ou à la fiche électrique, renversement d'un liquide ou de tout objet sur l'appareil, exposition de l'appareil à la pluie ou à l'humidité, mauvais fonctionnement, chute de l'appareil, etc.).

Remarque: Cet appareil a fait l'objet de tests provenant sa conformité aux limites imposées aux appareils numériques de classe B, conformément à la partie 15 des réglementations de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Ce matériel général, utilise et est susceptible d'émettre de l'énergie à des fréquences radio. À ce titre, s'il n'est pas installé ou utilisé conformément aux instructions, il est susceptible de perturber les communications radio. Cependant, il n'est nullement garantie que de telles perturbations ne se produit dans une installation donnée. Si cet appareil perturbe effectivement la réception de la radio ou de la télévision (ce qui peut être vérifié en allumant et en éteignant l'appareil), vous êtes invité à tenter de remédier au problème en prenant une ou plusieurs des mesures ci-dessous :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance séparant le matériel du récepteur.
• Connectez l'appareil à une prise reliée à un circuit différent de celui auquel est connecté le récepteur.
• Consultez votre revendeur ou un technicien radio/TV expérimenté pour assistance.

Toute modification non autorisée expressément par Bose Corporation est susceptible d'annuler le droit de l'utilisateur d'utiliser cet appareil.

Cet appareil est conforme à la partie 15 de la règlementation de la FCC, ainsi qu'aux normes RSS exemplées de licence d'Industrie Canada. L'utilisation de cet appareil est assujettie aux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences et (2) cet appareil doit tolérer les interférences externes, y compris celles qui peuvent provoquer un fonctionnement anormal de cet appareil.

Ce produit de classe B est conforme aux spécifications de la réglementation ICES-003 du Canada.

CAN ICES-3 (B)/NMB-3 (B)

Cet appareil est conforme aux réglementations de la FCC et d'Industrie Canada sur les limites d'exposition aux rayonnements électromagnétiques pour le grand public.

Il ne doit pas être placé à côté, ni utilisé en conjunction avec, un autre émetteur radio ou son antenne.

Ce produit doit être utilisé uniquement dans une plage de températures comprise entre 0°C et 45°C.

Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise au rebut adéquate et le recyclage permettent de protéger les ressources naturelles, la santé humaine et l'environnement. Pour plus d'informations sur l'élimination et le recyclage de ce produit, contactez notre mairie, votre service d'enlèvement des ordures ou le magasin où vous avez acheté ce produit.

Noms et contenu des substances ou éléments toxiques ou dangereux
	Substances ou éléments toxiques ou dangereux
Nom	Plomb(Pb)	Mercure(Hg)	Cadmium(Cd)	Chrome hexavalent(CR(VI))	Biphénylepolybromé (PBB)	Éther de diphénylepolybromé (PBDE)
Polychlorobiphenyles	X	O	O	O	O	O
Pièces métalliques	X	O	O	O	O	O
Pièces en plastique	O	O	O	O	O	O
Enceintes	X	O	O	O	O	O
Câbles	X	O	O	O	O	O
O : indicate que la quantité de cette substance toxique ou dangereuse contenue dans tous les composants homogènes de cettepiece est inférieure à la limite définie dans SJ/T 11363-2006.
X : indicate que la quantité de cette substance toxique ou dangereuse contenue dans au moins un des composants homogènesde cette piece est supérieure à la limite définie dans SJ/T 11363-2006.

Renseignements à noter et conserver :

Les numéros de série se trouvent sur le panneau de connexion du module Acoustimass et sur l'emballage de la télécommande.

Numéro de série du module :

Numéro de série de la télécommande :

Nombre de série de la console :

Date d'achat :

Nous vous conseillons de conserver votre reçu avec ce manuel de l'utilisateur.

Blu-ray Disc^TM et Blu - ray^TM sont des marques de commerce de Blu-ray Disc Association.

Les termes HDMI et HDMI High-Definition Multimedia Interface (Interface multimédia haute définition), et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays.

DOLBY. Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole du double D sont des marques de commerce de Dolby Laboratories.

Digital Surround

Pour les brevets DTS, consultez le site http://patents.dts.com Fabriqué sous licence de DTS Licensing Limited. DTS, le symbole associé, ainsi que DTS et le symbole utilisés ensemble sont des marques déposées, et DTS Digital Surround est une marque de commerce de DTS, Inc. ©DTS, Inc. Tous droits réservés.

SoundTouch et le design « wireless note » sont des marques commerciales de Bose Corporation aux USA et dans d'autres pays.

Wi-Fi® est une marque déposée de la Wi-Fi Alliance.

©2014 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

À propos de votre système home cinéma CineMate® 220 7

Présentation de SoundTouch™ par Bose® 7

Déballage du système 8

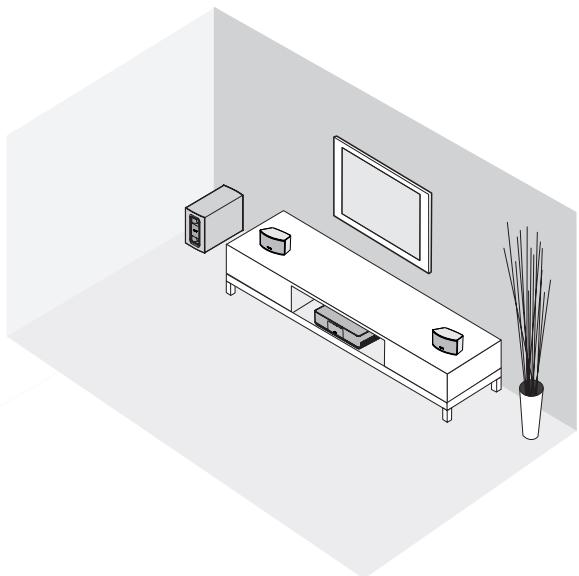

Conseils de positionnement 9

Exemple de positionnement du système 9

Installation du module acoustimass®

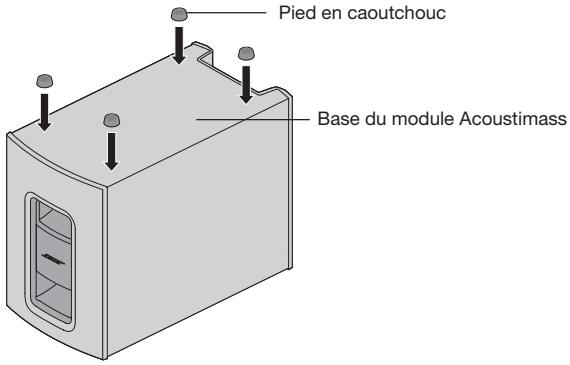

Fixation des pieds en caoutchouc au module Acoustimass 10

Raccordement du module Acoustimass à la prise secteur 11

Installation des enceintes

Connexion de l'enceinte gauche 12

Connexion de l'enceinte droite 13

Fixation murale des enceintes 13

Installation de la console

Raccordement de la console au connecteur HDMI™ ARC de votre téléviseur............ 14

Téléviseurs non munis d'un connecteur HDMIARC 15

Cas d'utilisation d'une connexion secondaire 15

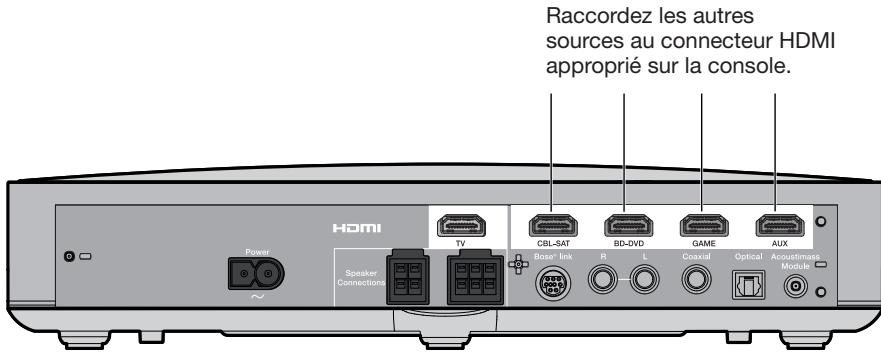

Raccordement de la console à d'autres sources 15

Raccordement de sources non compatibles avec la technologie HDMI™ 16

Sources audio uniquement 16

Raccordement de la console à la prise secteur 16

Démarrage du système

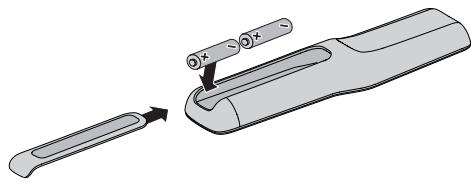

Mise en place des piles de la télécommande 17

Mise sous tension du système 17

Finalisation de l'installation

Vérification du son 18

Modification de la langue sur la console 18

Exécution du système de calibrage audio ADAPTiQ 19

Utilisation du système

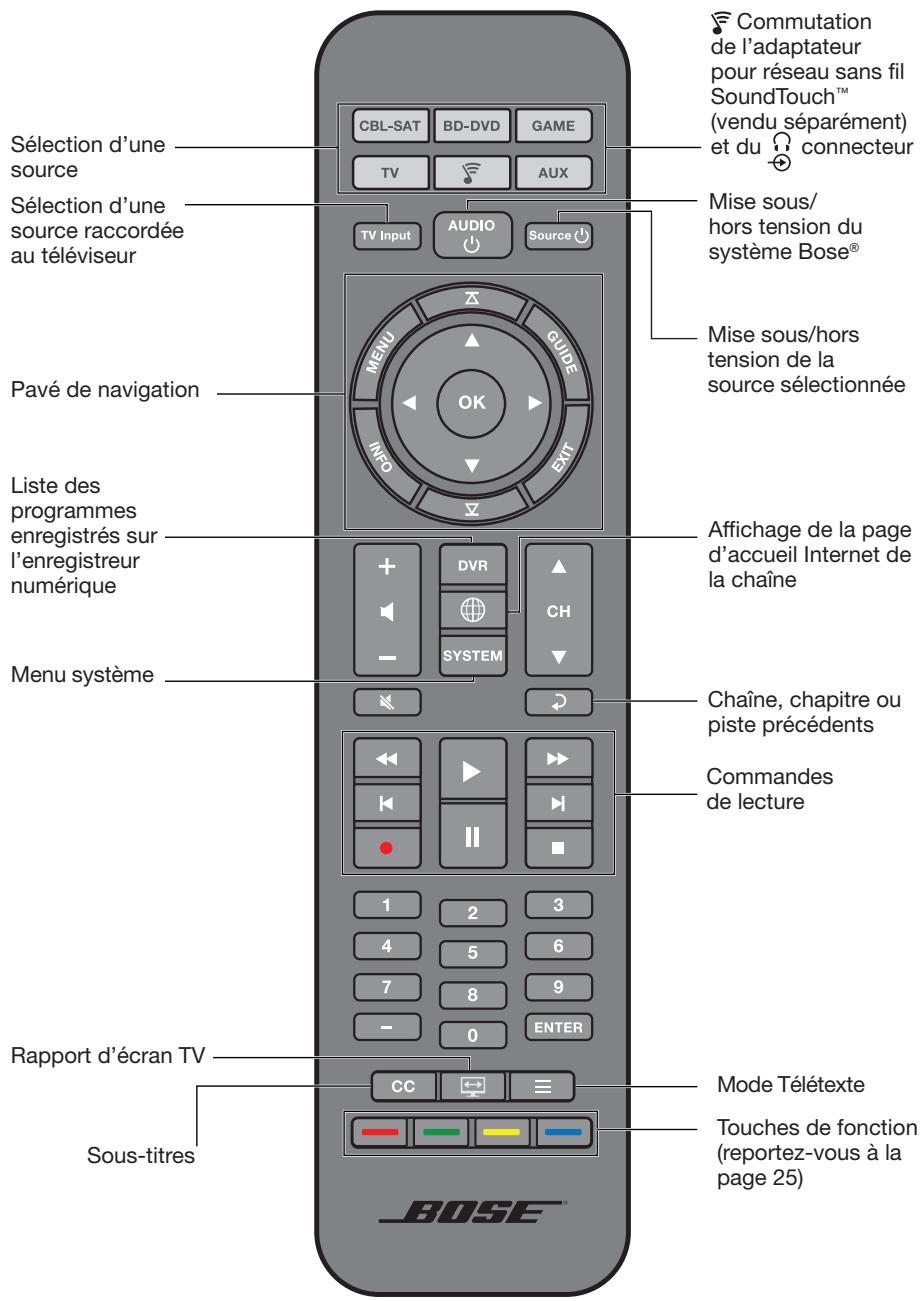

Boutons de la télécommande 20 Programmation de la télécommande universelle. 21

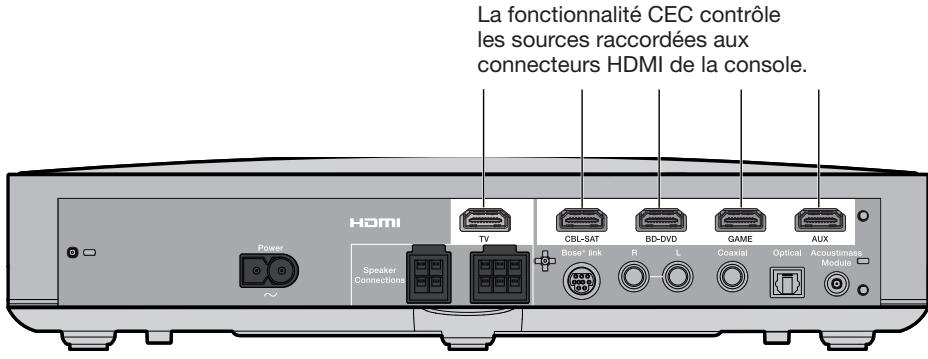

CEC (Consumer Electronics Control) 21 Testez la fonctionnalité CEC sur vos sources raccordées en HDMI™ 22 Programmation de la télécommande en vue de contrôler notre source............23

Sélection d'une source 24

Sélection d'une source raccordée au système Bose 24 Sélection d'une source raccordée au téléviseur 24

Touches de sources universelles et connecteurs de la console 24 Réglage du volume. 25 Touches de fonction 25 Programmation d'une télécommande d'une autre marque que Bose 25

Obtention des informations système sur l'affichage

Description des messages affichés à l'écran 26

Utilisation du menu système. 26 Messages d'erreur 28

Indicateur d'état du module Acoustimass. 28

Entretien

Résolution des problèmes 29

Si votre console ne détecte pas le module Acoustimass 30 Restauration des réglages d'usine du système 31 Réinitialisation d'une touche de source sur la télécommande 31 Connecteurs d'assistance technique sur le module Acoustimass 31

Nettoyage 32 Service client 32 Garantie limitée 32 Caractéristiques techniques 32

À propos de votre système home cinema cinemate® 220

Le système CineMate® 220 offre un son ample et réaliste via deux enceintes Gemstone® hautes performances peu encombrantes afin de garantir une parfaite homogénéité du son quelles que soient le contenu, la source et l'agencement de la pièce.

Caractéristiques du système

• Le traitement audio avancé de Bose offre un son naturel et authentique.
• Le système de calibrage audio ADAPTiQ® optimise la qualité du son.
• L'affichage permet d'accéder aux paramètres et aux informations du système.
• La connectivité HDMI™ facilite la configuration et garantit un son de grande qualité provenant de vos sources connectées.
• Le système prend en charge la fonctionnalité CEC (Consumer Electronics Control).
• La télécommande universelle programmable peut contrôler votre téléviseur, votre récepteur cable/satellite et vos autres sources connectées.
• Le module Acoustimass® sans fil dissimulable offre des basses profondes percutantes.
• Les enceintes peuvent être installées sur un support mural ou sur un pied de sol (kit disponible séparément).
• Les enceintes prennent en charge l'adaptateur pour réseau sans fil SoundTouch™ (vendu séparément).

Présentation de soundtouch™ par bose®

L'adaptateur pour réseau sans fil SoundTouch™ (vendu séparément) permet de diffuser les stations radio et les services musicaux sur Internet, et d'utiliser la bibliothèque musicale enregistrée sur votre ordinateur. Si vous disposez d'un réseau Wi-Fi®, vous voilà prêt à écouter votre musique préférée dans n'importe quelle pièce.

Principaux avantages

• Accès sans fil aux stations radio et services musicaux sur l’Internet, ainsi qu’à la bibliothèque musicale enregistrée sur votre ordinateur.
• Diffusion de votre musique préférée facilement, avec vos propres sélections.
• Fonctionne avec votre réseau Wi-Fi® domestique.
• Contrôle simple et convivial grâce à l'application gratuite SoundTouch™ pour votre ordinateur, votre smartphone ou votre tablette.
• Il suffit d'ajouter des composants supplémentaires à tout moment pour pouvoir écouter votre musique dans davantage de pièces.
• La vaste gamme de systèmes audio Bose permet de choisir la solution la mieux adaptée à chaque pièce.

Déballage du système

Déballez les éléments avec précaution et vérifiez la présence de tous les composants décrits ci-dessous :

Module Acoustimass

Console

Cordon d'alimentation du module Acoustimass

Cordon d'alimentation de la console

Cable HDMI

Casque ADAPTiQ®

Pieds en caoutchouc

Cordon d'enceinte droite

Cordon d'enceinte gauche

(2) Enceintes

Télécommande universelle

Le cordon d'alimentation approprié à votre région est fourni.

Remarque: Si l'un des composants semble endommagé, n'essayez pas de l'utiliser. Contactez immédiatement votre revendeur Bose® agréé ou le service client de Bose. Consultez la liste d'adresses incluse dans le carton d'emballage.

Conseils de positionnement

Pour éviter les interférences sans fil, éloignez les autres appareils sans fil du système. Tenez le système à l'écart de toute armoire métallique, de tout composant audio/vidéo et de toute source de chaleur directe.

Module Acoustimass®	·Posez le module sur ses pieds en caoutchouc le long du même mur que le téléviseur, ou le long d'un autre mur dans le tiers avant de la piece. ·Choisissez une surface plane et stable. Le module risque de bouger sous l'effet des vibrations, en particulier s'il est placé sur une surface lisse telle que du marbre, du verre ou du bois ciéré. ·Placez le module àproximé d'une prise électrique.
Enceintes	·Placez une enceinte de part et d'autre du téléviseur. ·Si possible, séparez chaque enceinte d'environ 1 mètre du téléviseur. ·Séparez chaque enceinte d'environ 1 mètre. ·Orientez les enceintes directement face à la zone d'écoute. ·Si vous positionnez les enceintes dans une bibliothèque, voirlez à bien les placer sur le bord extérieur de l'étagère.
Console	·Placez la console aproximé du téléviseur. Veiliez à ne PAS placer le téléviseur sur la console. ·Placez le module àproximé d'une prise électrique.
Adaptateur pour réseau sans fil SoundTouchTM (vendus séparément)	·Placez l'adaptateur pour réseau sans fil SoundTouchTM à une distance comprise entre 0,3 et 1,8 m de la console. ·Si vous disposeze de l'adaptateur pour réseau sans fil SoundTouchTM, vous pouvez démarrer la configuration. Reportez-vous à la notice d'utilisation de l'adaptateur pour réseau sans fil SoundTouchTM pour plus d'informations. Remarque: ne raccordez pas l'adaptateur à la console tant que l'application SoundTouchTM ne vous invite pas à le faire.

Fixation des pieds en caoutchouc au module acoustimass

Fixez les pieds en caoutchouc au module Acoustimass afin de protéger votre sol.

1. Retournez le module Acoustimass sur une surface couverte afin de ne pas l'endommager.
2. Fixez les pieds en caoutchouc sous le module Acoustimass.

1. Placez le module Acoustimass sur ses pieds.

Attention : lorsque vous utilisez le module Acoustimass, veillez à ne pas le poser sur sa face avant ou arrière, sur le côté ou à l'envers.

1. Retirez tous les films protecteurs, faute de quoi ils pourraient avoir un effet négatif sur les performances acoustiques.

Raccordement du module acoustimass à la prise secteur

1. Raccordez le cordon d'alimentation au connecteur Power du module Acoustimass.

1. Branchez le cordon d'alimentation à une prise électrique.

Connexion de l'enceinte gauche

1. Insérez la fiche du câble de l'enceinte avant LEFT dans l'enceinte gauche.

1. Insérez l'autre extrémité du cable de l'enceinte gauche dans le connecteur Speaker Connections à 6 broches de la console.

Connexion de l'enceinte droite

1. Insérez la fiche du câble de l'enceinte avant RIGHT dans l'enceinte droite.

1. Insérez l'autre extrémité du câble de l'enceinte droite dans le connecteur Speaker Connections à 4 broches de la console.

Fixation murale des enceintes

Les enceintes peuvent être fixées au mur ou montées sur pied. Pour vous procurer un support mural ou un piétement, contactez votre revendeur Bose local ou consultez le site www.bose.com

ATTENTION: n'utilisez aucun autre support pour fixer les enceintes.

Raccordement de la console au connecteur HDMI™ ARC de votre téléviseur

Utilisez le câble HDMI Bose® pour raccorder la console au téléviseur.

1. Débranchez vos sources raccordées via HDMI au téléviseur, à savoir récepteurs cable/satellite, lecteurs de DVD ou de disques Blu-ray Disc™ ou consoles de jeux.
2. Branchez l'une des extrémités du câble HDMI Bose au connecteur TV de la console.

1. Branchez l'autre extrémité du cable HDMI au connecteur HDMI de votre téléviseur.

Remarque : utilisez le connecteur HDMI de votre téléviseur portant la marque ARC ou Audio Return Channel, s'il est disponible. Si votre téléviseur n'est pas muni d'un connecteur HDMI ARC, reportez-vous à la page 15.

Téléviseurs non munis d'un connecteur HDMI™ ARC

Si votre téléviseur ne dispose pas d'un connecteur HDMI ARC, il peut être nécessaire de procéder à une connexion secondaire à la console, notamment à l'aide d'un câble audio stéréo analogue, optique ou coaxial. Sans cette connexion, il est possible que vous ne puissiez pas reproduire le son du système Bose®.

Cas d'utilisation d'une connexion secondaire

• Vous utilisez des sources internes (notamment des applications Internet ou des antennes par liaison radio).
• Vous connectez des sources à votre téléviseur.

Reportez-vous à la notice d'utilisation de votre téléviseur pour plus d'informations.

Conseil : si votre téléviseur dispose de connecteurs audio IN et OUT, utilisez le connecteur audio OUT.

Raccordement de la console à d'autres sources

Vous pouvez raccorder la console à d'autres sources, notamment à un récepteur cable/satellite, à un lecteur de DVD ou de disques Blu-ray Disc™, ou à une console de jeux à l'aide d'un cable HDMI (vendu séparément). Si votre source n'est pas compatible avec la technologie HDMI, utilisez des cables audio et video différents (reportez-vous à la page 16).

1. Branchez l'une des extrémités du câble HDMI au connecteur HDMI (OUT) de votre source.
2. Branchez l'autre extrémité du cable HDMI au connecteur HDMI de la console. Par exemple, pour raccorder une console de jeux, branchez un cable HDMI au connecteur GAME.

Raccordement de sources non compatibles avec la technologie HDMI™

Si votre source n'est pas compatible HDMI, raccordez-la à votre téléviseur à l'aide de câbles audio et vidéo (vendus séparément). Reportez-vous à la notice d'utilisation de votre téléviseur pour plus d'informations.

Conseil : si votre source dispose de connecteurs audio IN et OUT, utilisez le connecteur audio OUT.

Si votre source audio (lecteur multimédia, lecteur de CD, etc.) n'est pas compatible HDMI, raccordez-la au connecteur optique, coaxial ou analogique de la console. Vous pouvez utiliser un câble optique, coaxial ou analogique (vendu séparément).

Remarque: après avoir raccordé votre source audio, vous devez configurer l'entrée optique, coaxiale ou analogique correspondante à la source. Vous pouvez définir ces paramètres à l'aide du menu système (reportez-vous à la page 26).

Raccordement de la console à la prise secteur

1. Raccordez le cordon d'alimentation secteur au connecteur Power de la console.

1. Branchez le cordon d'alimentation à une prise électrique.

Mise en place des piles de la télécommande

1. Ouvrez le compartiment à piles situé à l'arrière de la télécommande en le faisant glisser.

1. Insérez les deux piles AA (IEC-LR6) 1,5 V fournies. Faites correspondre les symboles + et - des piles avec les repères + et - situés à l'intérieur du compartiment.
2. Remettez le couvercle en place.

Mise sous tension du système

Appuyez sur la touche AUDIO de la télécommande.

Par défaut, l'indication CBL SAT apparaît sur l'affichage lors de la mise sous tension initiale. Dans tous les autres cas, l'affichage indique la première source utilisée.

Remarque: le système se met hors tension après soit minutes d'inactivité. Vous pouvez désactiver la mise hors tension automatique (AUTO OFF) à l'aide du menu système (reportez-vous à la page 26).

Vérification du son

1. Mettez votre téléviseur sous tension.
2. Si vous utilisez un récepteur cable/satellite ou une source auxiliaire, mettez cette source sous tension.

Conseil: si votre source auxiliaire est raccordée à votre téléviseur, sélectionnez l'entrée TV appropriée. Il est possible que vous deviez utiliser une autre télécommande.

1. Mise sous tension du système.
2. Appuyez sur la touche de source appropriée.
3. Vérifiez que le son provient des enceintes Bose

Remarque: si les enceintes Bose n'émettent aucun son, reportez-vous à la section « Résolution des problèmes » à la page 29.

1. Appuyez sur la touche de la télécommande. Vérifiez que le son ne provient pas des haut-parleurs du téléviseur. Remarque: si le son provient des haut-parleurs du téléviseur, reportez-vous à la section « Résolution des problèmes » à la page 29.

Modification de la langue sur la console

Utilisez la télécommande pour modifier la langue sur la console.

1. Mise sous tension du système.
2. Appuyez sur la touche SYSTEM de la télécommande.
3. Appuyez sur la touche jusqu'à ce que l'indication 10 LANGUAGE s'affiche.

1. Appuyez sur les touches et pour sélectionner votre langue.
2. Appuyez sur la touche EXIT

Conseil : recherchez l'icône dans le menu système si vous n'avez pas sélectionné la langue correcte.

Exécution du système de calibrage audio adaptiq®

Le calibrage audio ADAPTiQ permet de personnaliser le son du système en fonction de l'acoustique de votre zone d'écoute en prenant cinq mesures audio. Dix minutes dans une pièce calme sont nécessaires à cette opération.

1. Placez le casque ADAPTiQ sur votre tête.

Durant le calibrage audio ADAPTiQ, un microphone placé au-dessus du casque mesure les caractéristiques sonores de votre pièce pour offrir une qualité sonore optimale.

1. Insérez le câble du casque ADAPTiQ dans le connecteur de la console.
2. Appuyez sur la touche SYSTEM de la télécommande.
3. Appuyez sur la touche ∇ jusqu'à ce que l'indication 14 ADAPTiQ s'affiche.
4. Appuyez sur la touche OK
5. Suivez les instructions vocales jusqu'à la fin du processus de calibrage.
6. Débranchez le casque ADAPTiQ de la console et rangez-le dans un endroit sûr.

Remarque : si vous déplacez le système ou l'un des meubles de la pièce, procédez à un nouveau calibrage audio ADAPTiQ afin d'assurer la qualité optimale du son.

Boutons de la télécommande

Utilisez la télécommande pour contrôler les sources raccordées à votre système, régler le volume du système, changer de chaîne, utiliser les fonctions de lecture, activer les fonctions du récepteur cable/satellite et parcourir le menu système.

Programmation de la télécommande universelle

Vous pouvez utiliser la télécommande pour contrôler votre télévisieur, récepteur cable/satellite, lecteur de DVD ou de disques Blu-ray Disc™, console de jeux, magnétoscope ou toute autre source auxiliaire.

Le système prend en charge la fonctionnalité CEC (Consumer Electronics Control). La fonctionnalité CEC permet de contrôler plusieurs sources connectées en HDMI TM sans programmer la télécommande. Vous pouvez activer/désactiver la fonctionnalité CEC à l'aide du menu système (reportez-vous à la page 26).

Il est possible que votre source prenne en charge CEC, mais s'y réfère sous un autre nom

Conseil : il est possible que vous deviez utiliser le menu système de votre source pour activer la fonctionnalité CEC

Testez la fonctionnalité CEC sur vos sources raccordées en HDMI™

Testez la fonctionnalité CEC sur chacune de vos sources à l'aide de la télécommande.

Remarque: il est possible que votre source connectée via HDMI ne prenne pas en charge la fonctionnalité CEC. Reportez-vous à la notice d'utilisation de votre source pour plus d'informations.

1. Mettez le système Bose® hors tension.
2. Préparez votre source :
3. Si vous souhaitez tester votre téléviseur, mettez-le hors tension.
4. Si vous souhaitez tester une autre source, mettez-la hors tension. Mettez votre téléviseur sous tension.
5. Appuyez sur la touche de la source que vous souhaitez tester.

La touche de la source s'allume. La source et le système se mettent sous tension.

1. Pour vérifier que votre source répond aux signaux de la télécommande, appuyez sur plusieurs touches correspondant aux fonctions de votre source.

Si votre source n'exécute aucune de ces fonctions, programmez la télécommande (reportez-vous à la page 23).

Programmation de la télécommande en vue de contrôler votre source

Si votre source ne prend pas en charge la fonctionnalité CEC, vous pouvez programmer la télécommande afin qu'elle contrôle votre source.

1. Mettez votre source sous tension.
2. Localisez le code correspondant à la marque de votre source dans le guide Codes d'appareils pour la télécommande universelle (fourni).
3. Maintenez enfoncée la touche de source correspondante sur la télécommande jusqu'à ce que les six touches de sources s'allument, puis relâchez-la. Par exemple, pour programmer votre téléviseur, maintenez enfoncée la touche TV

Seule la touche de source appropriée s'allume.

1. Sur le pavé numérique, saisissez le code correspondant à la marque de votre source.

Remarque: Si les six touches clignotent à trois reprises, vous avez saisi un code non valide. Répétez les étapes 3 et 4.

1. Appuyez sur la touche + du bouton de volume.
2. Testez les fonctions de base de la source :
3. Téléviseur: appuyez sur les touches de sélection de chaînes. Appuyez sur la touche (MENU). Le menu de réglage apparait. Appuyez sur les touches et pour le parcourir.
4. Récepteur cable/satellite: appuyez sur la touche guide. Le guide de programme apparaît. Appuyez sur les touches et pour le parcourir.
5. Lecteur de DVD ou de disques Blu-ray Disc™: appuyez sur la touche guide. Le menu de réglage apparait. Appuyez sur les touches et pour le parcourir.
6. Console de jeux: appuyez sur les touches et pour parcourir le menu.
7. Si vous source répond aux fonctions de base, appuyez sur la touche EXIT pour enregistrer vos paramètres.

Si votre source ne répond pas

Utilisez le scanner de codes de la télécommande pour rechercher le code correspondant à votre source.

1. Appuyez sur la touche + du bouton de volume pour essayer un autre code. Remarque : si les six touches clignotent à trois reprises, vous avez saisi tour à tour tous les codes de votre source.
2. Testez les fonctions de base de la source (reportez-vous à l'objet 6 de la section « Programmation de la télécommande en vue de contrôler votre source »).
3. Répétez les étapes 1 et 2 jusqu'à ce que la source réponde.
4. Appuyez sur la touche EXIT pour enregistrer vos paramètres.

Remarque : il est possible que votre source ne soit pas compatible avec les télécommandes universelles. Reportez-vous à la notice d'utilisation de votre source pour plus d'informations.

Sélection d'une source

Vous pouvez commuter les sources en appuyant sur la touche de source appropriée de la télécommande. Avant de commencer, programmez la télécommande de façon à ce qu'elle contrôle votre source (reportez-vous à la page 23).

Sélection d'une source raccordée au système bose

Si votre source est raccordée à la console et n'utilise pas la fonctionnalité CEC, suivez cette procédure pour configurer la console sur le mode approprié et mettre la source sous tension.

1. Mise sous tension du système.
2. Appuyez sur la touche de la source à contrôler.

La touche de la source s'allume.

1. Appuyez sur la touche (Source).

La source s'allume.

Sélection d'une source raccordée au téléviseur

Si votre source est raccordée au téléviseur, suivez cette procédure pour sélectionner l'entrée TV appropriée.

1. Mettez le système, le téléviseur et la source appropriée sous tension.
2. Appuyez sur la touche TV Input pour sélectionner l'entrée correcte du téléviseur.

Il peut être nécessaire d'appuyer sur la touche TV Input à plusieurs reprises pour sélectionner l'entrée correcte de la source à afficher.

Sur certains téléviseurs, la touche TV Input affiche un menu. Utilisez la télécommande pour sélectionner l'entrée TV correcte et fermer ce menu.

Touches de sources universelles et connecteurs de la console

Les touches de sources de votre télécommande correspondant aux connecteurs à l'arrière de la console. Par exemple, la touche BD-DVD correspond au connecteur HDMI du lecteur BD-DVD.

Les touches de sources fonctionnent avec n'importe quelle source raccordée au connecteur correspondant. Si vous disposez d'un second lecteur de DVD ou de disques Blu-ray Disc™ et le raccordez au connecteur CBL-SAT, vous pouvez le programmer sur la touche CBL-SAT.

Si vous utilisez les connecteurs optiques, coaxiaux ou analogiques, vous devez configurer l'entrée correspondante à la source. Vous pouvez définir ces paramètres à l'aide du menu système (reportez-vous à la page 26).

Réglage du volume

Sur la télécommande :

• Touche + : augmentation du volume.
• Touche - : diminution du volume.
• Touche : coupure ou restauration du son.

Remarque : si le son provient des haut-parleurs du télévisuel, reportez-vous à la section « Résolution des problèmes » à la page 29.

Touches de fonction

Les touches rouge, verte, jaune et bleue de la télécommande correspondant aux touches de fonction à codage couleur de votre récepteur cable/satellite ou aux fonctions de télétexte.

• Fonctions du récepteur cable/satellite : reportez-vous à la notice d'utilisation du récepteur cable/satellite.
• Fonctions de télétexte : numéros de page, titres ou raccourcis d'un écran de télétexte.

Programmation d'une télécommande d'une autre marque que bose

Vous pouvez programmer une télécommande d'une autre marque que Bose, notamment la télécommande de votre récepteur cable/satellite, en vue de contrôler le système. Reportez-vous à la notice d'utilisation de la télécommande en question ou au site Web de votre récepteur cable/satellite pour obtenir plus d'informations.

Une fois programmée, cette télécommande doit pouvoir contrôler les fonctions de base (mise sous/hors tension, volume, etc.).

Description des messages affichés à l'écran

L'affichage à l'avant de la console permet d'accéder au menu système, mais fournit également des informations et des icônes sur le système.

Utilisation du menu système

Le menu système permet de régler les niveaux audio, d'activer ou de désactiver des fonctions (telles que AUTO OFF), de modifier la langue, de configurer les entrées coaxiales, analogiques et optiques pour une source particulière, d'exécuter le système de calibrage audio ADAPTiQ®, de jumeler votre module Acoustimass® avec la console ou de restaurer les réglages d'usine du système.

1. Appuyez sur la touche SYSTEM de la télécommande.
2. Appuyez sur les touches et ∇ pour parcourir le menu système.
3. Appuyez sur les touches et pour définir les paramètres.
4. Appuyez sur la touche EXIT

Display (Affichage)	État du système
1 COMP. AUDIO	Éteint : (réglage par défaut) pas de modification du signal audio. Amélioration dialogues : augmentation du niveau des dialogues et des effets sonores à de faibles niveaux de volume et qualité sonore exceptionnelle à des niveaux de volume élevés Volume smart : réduction de la plage dynamique de la bande son des films. L'écart entre les sons forts et faibles est moins important.
2 SYNCHR. AUDIO/VIDÉO	Réglage du délai audio en vue de synchroniser le son et les images.
3 HDMI-CEC	Activé : (réglage par défaut) fonctionnalité CEC activée (reportez-vous à la page 21). Éteint : fonctionnalité CEC désactivée.
4 ARRÊT AUTO	Activer : (réglage par défaut) mise hors tension du système après seize minutes d'inactivité (aucun son provenant du système). Désactiver : mise hors tension manuelle du système.
5 AUX. LAT.	Entrée audio : (réglage par défaut) sélection du connecteur ∙ pour une source auxiliaire. Casque audio : connecteur ∙ définir comme entrée de Entrée. Remarque : si l'entrée de casque est sélectionnée et qu'un cable est connecté, le son des enceintes est désactivé. Déconnectez votre casque lorsque vous ne l'utilisez pas.
6 NIVEAU BASSES	Réglage de niveau des graves.
7 NIVEAU AIGUES	Réglage de niveau des aiguës.
8 NIVEAU CENTRE	Augmentation ou réduction du niveau des dialogues pour les films et le téléviseur.
9 NIVEAU SURROUND	Non disponible.
10 LANGUAGE (°)	Modification de la langue sur la console et le module ADAPTiQ®.
11 RÉGLAGE ENTRée OPTIQUE	Réglage du connecteur optique sur la source Auto/TV (réglage par défaut), CBL SAT, BD DVD, GAME ou AUX.
12 RÉGLAGE ENTRée COAXIALE	Réglage du connecteur coaxial sur la source Auto/TV (réglage par défaut), CBL SAT, BD DVD, GAME ou AUX.
13 RÉGLAGE ENTRée ANALOGIQUE	Réglage du connecteur analogique sur la source Auto/TV (réglage par défaut), CBL SAT, BD DVD, GAME ou AUX.
14 ADAPTIQ	Démarrage du processus de calibrage audio ADAPTiQ.
15 ASSOC. ACOUSTIMASS	Reconnexion du module Acoustimass® au système.
16 RÉINITIALISATION D'USINE	Restauration des paramètres d'usine du menu système et du module ADAPTiQ.

Messages d'erreur

Display (Affichage)	État du système
ERRORCannot find Acoustimass	Le module Acoustimass® n'est pas raccordéà la console.
<SOURCE>No signal	La source n'est pas raccordée à la console, ou estraccordée à la console mais n'est pas sous tension.
SIDE AUXNothing connected	La source n'est pas raccordée au connecteur ∩ dela console.
ERRORCall Bose	Contactez le service client de Bose®. Consultez la listed'adresses incluse dans le carton d'emballage.

Indicateur d'état du module acoustimass

L'indicateur d'état situé à l'arrière du module Acoustimass fournit des informations sur l'activité du système.

Activité de l'indicateur	État du module Acoustimass
Orange	Connecté à la console.
Orange clignotant	Déconnecté de la console.
Orange clignotant lentement	Disponible pour étabir une connexion sans fil à la console.
Rouge	Erreur système.

Résolution des problèmes

Problème	Mesure corrective
Pas de tension	• Insérez correctement les cordons d'alimentation du module Acoustimass® et de la console. • Veiliez à ce que les cordons d'alimentation du module Acoustimass et de la console soit correctement branchés à la prise électrique. • Utilisez la télécommande pourmettre le système sous tension. • Restaurez les réglages d'usine du système (reportez-vous à la page 31).
Aucun son n'est émis	• Restaurez le son du système. • Augmentez le volume. • Branchez le module Acoustimass et la console sur une prise électrique qui fonctionne. • Branchez le cable HDMI™ au connecteur de votre téléviseur portant la mention ARC ou Audio Return Channel. Si vous téléviseur ne possède pas de connecteur HDMI ARC, utilisez un autre cable audio outre le cable HDMI (reportez-vous à la page 15). • Si vous utilisez un autre cable audio, branchez le cable au connecteur de votre téléviseur portant la mention Output ou OUT (et non Input ou IN). • Vérifiez que les cables des enceintes, du téléviseur et des sources raccordées sont correctement connectés. • Si vous source est raccordée à votre téléviseur, sélectionnez l'entrée TV appropriée (reportez-vous à la page 24). • Déconnectez le casque lorsqu vous ne l'utilisez pas. • Si vous raccordez votre source via le connecteur ⊙, activez Audio in à l'aide du menu système (reportez-vous à la page 26). • Si vous raccordez votre casque au connecteur ⊙, activez Headphones à l'aide du menu système (reportez-vous à la page 26). • Si le message d'erreur Cannot find Acoustimass s'affiche, jumelez le module Acoustimass avec la console (reportez-vous à la page 30). • Restaurez les réglages d'usine du système (reportez-vous à la page 31).
Son provenant des haut-parleurs du téléviseur	• Branchez le cable HDMI au connecteur de votre téléviseur portant la mention ARC ou Audio Return Channel (s'il est disponible). • Désactivez les haut-parleurs de votre téléviseur (reportez-vous à la notice d'utilisation du téléviseur). • Baissez au maximum le volume du téléviseur.
La télé-commande fonctionne mal ou pas du tout.	·Faites correspondre les symboles + et - des piles avec les repères + et - situés à l'intérieur du compartment reportez-vous à la page 17).·Remplacez la pile (reportez-vous à la page 17).·Appuyez sur la touche de volume de la télécommande afin de déterminer si la touche de source correcte clignote.Si vous utilisez la fonctionnalité CEC :·Dirigez la télécommande vers la console.-Programmez la télécommande en vue de contrôleer votre source (reportez-vous à la page 23).·Si vous avez programmé la télécommande pour qu'elle contrôle votre source :·Dirigez la télécommande vers la source appropriée.-Vérifiez que vous avez saisi le code correspondant à la marque de votre source.-Programmez la télécommande avec un autre code (reportez-vous à la page 23).
Son distordu ou de mauvaise qualité	·Retirez tous les films protecteurs du système.·Vérifiez que les câbles des enceintes, du télévisuer et des sources raccordées sont correctement connectés.Si le message d'erreur Cannot find Acoustimass s'affiche :·Branchez le module Acoustimass®.-Jumelez le module Acoustimass avec la console (reportez-vous à la section « Si vous ne detecte pas le module Acoustimass® »).·Si vous utilisez le connecteur analogique ou le connecteur , baissez le volume de votre source.Restautrez les réglages d'usine du système (reportez-vous à la page 31) et exécutez le système le calibrage audio ADAPTiQ® (reportez-vous à la page 19).
Son intermittent	·Vérifiez que les câbles des enceintes, du télévisuer et des sources raccordées sont correctement connectés.Eloignez le système de toute source potentielle d'intéférence (routeurs sans fil, téléphone sans fil, télévisuer, microonde, etc.).

Si votre console ne détecte pas le module acoustimass®

Par défaut, le module Acoustimass et la console sont jumelés. Néanmoins, si le message d'erreur Cannot find Acoustimass s'affiche, suivez la procédure de jumelage ci-après :

1. Débranchez le module Acoustimass.
2. Appuyez sur la touche SYSTEM de la télécommande.
3. Appuyez sur la touche ∇ jusqu'à ce que l'indication 15 PAIR ACOUSTIMASS s'affiche. L'indication
4. Appuyez sur la touche OK. Plug in Acoustimass s'affiche.
5. Connectez l'autre extrémité du cordon secteur à une prise électrique. Une fois le module Acoustimass connecté à la console, l'indication Pairing complete s'affiche.

Restauration des réglages d'usine du système

Pour résoudre les problèmes rencontrés, réinitialisez les paramètres d'usine du menu système et du module ADAPTiq®.

1. Appuyez sur la touche SYSTEM de la télécommande.
2. Appuyez sur la touche ∇ jusqu'à ce que l'indication 16 FACTORY RESET s'affiche.
3. Appuyez sur la touche 5.

Le système se réinitialise.

1. Exécutez le système de calibration audio ADAPTiQ (reportez-vous à la page 19).

Réinitialisation d'une touche de source sur la télécommande

Si l'une des touches de sources de la télécommande vous pose problème, réinitialisez ses paramètres par défaut.

Au terme de cette procédure, cette touche de source est en mode CEC.

1. Maintenez enfoncée la touche de source correspondante sur la télécommande jusqu'à ce que les six touches de sources s'allument, puis relâchez-la. Seule la touche de source appropriée s'allume.
2. Sur le pavé numérique, tapez 0140.

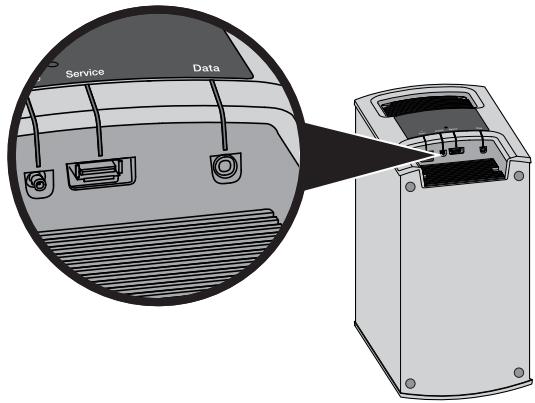

Connecteurs d'assistance technique sur le module acoustimass®

Les connecteurs identifiés Service et Data sont réservés à l'assistance technique. N'insérez aucun câble dans ces connecteurs.

Nettoyage

• Vous pouvez nettoyer la surface du système avec un chiffon doux et sec.
• N'utilisez pas d'aérosols à proximité du système. N'utilisez pas de solvants, de produits chimiques, ni de liquides de nettoyage contenant de l'alcool, de l'ammoniac ou des substances abrasives. Veillez à ce qu'aucun liquide ne pénétre dans les ouvertures.

Service client

Si vous avez besoin d'une aide supplémentaire, contactez le service client de BOSE. Consultez la liste d'adresses incluse dans le carton d'emballage.

Garantie limitée

Votre système d'enceintes est couvert par une garantie limitée. Les conditions détaillées de la garantie limitée sont notées sur la carte d'enregistrement qui accompagne votre système. Consultez la carte pour toutes instructions sur l'enregistrement. En cas d'oubli, les droits que vous confère cette garantie limitée ne s'en trouveront pas affectés.

Les informations de garantie qui accompagnent ce produit ne s'appliquent ni en Australie ni en Nouvelle-Zélande. Consultez notre site Web www.bose.com.au/warranty ou www.bose.co.nz/warranty pour plus d'informations sur les conditions de garantie en Australie et en Nouvelle-Zélande.

Module acoustimass®

Caractéristiques électriques : 100-240 V ~ 50/60 Hz 150 W

Console

Caractéristiques électriques : 100 - 240 V ~ 50 / 60 Hz 60 W
