MODE D'EMPLOI PAC L25H DELONGHI
- Cet appareil a été conçu pour la climatisation des locaux domestiques et ne doit pas être destiné à d'autres usages.
- Il est dangereux de modifier ou d’altérer d’une quelconque façon les caractéristiques de l’appareil. L’appareil doit être installé selon les normes en vigueur dans le pays de destination. Pour les éventuelles réparations, adressez-vous toujours et exclusivement aux Centres de Service. Après-vente agréés par le fabricant.
Les réparations effectuées par un personnel non qualifié peuvent être dangereuses.
- Si le câble d'alimentation est endommagé, il doit être changé par le fabricant, son service après-vente ou par une personne de qualification similaire, afin d'éviter tout danger.
- Cet appareil doit être utilisé exclusivement par des femmes; ne laissez pas les enfants jouer avec.
- Ne laissez pas les enfants ni les personnes incapables utiliser cet appareil sans surveillance.
- Ne laissez pas les enfants jouer avec l'appareil.
- Cet appareil doit être relié à une mise à la terre efficace.
- Faites contrôler l'installation électrique par un électricien qualifié.
- Évitez d'utiliser des rallonges pour le cordon d'alimentation électrique.
- Avant toute opération de nettoyage ou d'entretien, débranchez toujours l'appareil.
- Ne tirez pas sur le cordon d'alimentation électrique pour déplacer l'appareil.
- N’installez pas l’appareil dans des locaux où l’air peut contenir du gaz, de l’huile ou du soufre, ni à proximité de sources de chaleur.
- Ne posez pas d'objets lourds ou chauds sur l'appareil.
- Nettoyez les filtres antibactériens au moins une fois par semaine.
- Évitez d'utiliser des appareils de chauffage tout près du climatiseur. L'appareil doit être transporté à la verticale ou couché sur le côté. Utilisez l'appareil en suivant exclusivement cette notice.
- Ces instructions ne couvrent toutefois pas toutes les conditions et situations pouvant se présenter. Il est always necessary d'agir avec bon sens et prudence pour l'installation, le fonctionnement et la conservation de tous les appareils électroménagers.
- Au moment de démonter le climatiseur, apportez-le dans un centre de collecte spécialisé.
- Les matériaux utilisés pour l'emballage sont recyclables. Il est conseillé, par conséquent, de les déposer dans les bennes prévues pour ce type de déchets.
- Ne couvre pas l'appareil avec des sacs en plastique avant de le ranger. R407c est un gaz frigorigène qui respecte les normes CE sur l'écologie. Il est recommandé de ne pas percer le circuit frigorifique de l'appareil.
- Respectez une distance minimale de 50 cm entre l'appareil et toute substance inflammable (alcool, etc.) ou récipients sous pression (vaporisateurs, etc.)
Description
1 grille de refoulement de l'air 2 tableau de commande 3 roulettes 4 poignées 5 grille aspiration air évaporateur 6 logement du tuyau d'évacuation de l'air 7 grille aspiration air condenseur 8 volet tuyaux d'évacuation 9 cordon d'alimentation
10 bouchon de la bride 11 tuyau d'évacuation de l'air 12 embout pour fenêtre 13 ventouses 14 cale-roulettes 15 télécommande (seulement modèles L30/L35/L40)
Les climatiseurs pinguino et superpinguino
Pendant les mois d'été, les conditions de bien-être sont atteintes avec une température comprise entre 24°C et 27°C et avec une humidité relative d'environ 50%.
Le climatiseur est un appareil qui prévient l'humidité et la chaleur de la pièce dans laquelle il est placé.
Par rapport aux modèles à installation fixe, les climatiseurs portables représentent l'avantage de pouvoir être déplacés non seulement d'une pièce à l'autre dans la maison mais aussi d'un édifice à l'autre.
L'air chaud de votre pièce passe, sous l'effet du gaz réfrigérant, à travers une batterie de refroidissement où il cède la chaleur et l'humidité en excès avant d'être réintroduit dans la pièce.
Dans les modèles monobloc (Pinguino), une petite partie de cet air est utilisée pour refroidir le gaz réfrigérant ; ensuite, une fois chaude et humide, elle est évacuée vers l'extérieur.
Dans les modèles avec unité extérieure (SuperPinguino), le circuit refroidit en exploitant l'air extérieur.
Tous les climatiseurs Pinguino et SuperPinguino peuvent être également utilisés en simple ventilation.
Branchement electrique
Avant de brancher la fiche sur la prise de courant, vérifie si :
- la tension du secteur correspond à celle indiquée sur la plaque signalétique au dos de l'appareil;
- la prise et la ligne d'alimentation électrique peuvent supporter la charge requise;
- la prise est appropriée à la fiche de l'appareil, autrement faites-la remplacer;
- la prise est reliée à une mise à la terre efficace.
Le fabricant décline toute responsabilité en cas de non-respect de cette norme sur la prévention des accidents du travail.
Le cordon d'alimentation doit être remplacé exclusivement par un technicien spécialisé.
Vous trouverez ci-après toutes les indications nécessaires pour préparer au moyen le fonctionnement de votre climatisation.
L'appareil doit toujours être installé en veillant à ce qu'il n'y ait aucun obstacle à l'aspiration et au refoulement de l'air.
Climatisation sans installation
Quelques simples opérations, et Pinguino. vous garantira le bien-être:

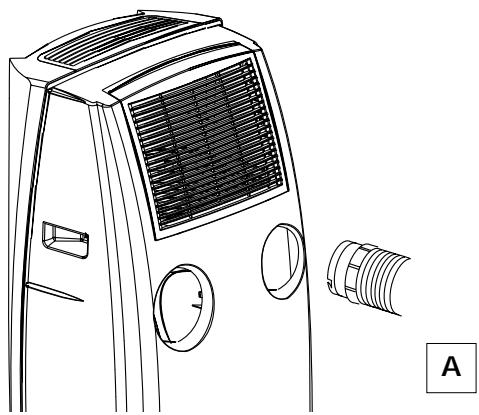

Fixez le tuyau d'évacuation de l'air 11 dans le logement 6 prévu à l'arrière de l'appareil. Introduisez-le comme l'indique la figure A.
- Appliquez à l'extrémité du tuyau 11 l'embout pour fenêtre 12.
- Approchez le climatiseur d'une fenêtre ou d'une porte-fenêtre. Veillez à ne pas obturer le tuyau d'évacuation de l'air.
- Entrebaïllez la fenêtre ou la porte-fenêtre et positionnez l'embout 12 (voir figure B).
Limitez au minimum la longueur et les coudes des tuyaux d'air et évitez les étranglements
- Si vous avez une fenêtre à double battant, utilisez les ventouses 13 fournies avec l'appareil pour maintenir les vitres légèrement entrouvertes (fig. C).
Préparation à l'emploi
Si vous le désirez, Pinguino peut être aussi installé de manière semi-permanente (Fig. D).
Dans ce cas, vous devrez:
- Incer un trou dans un mur communiquant avec l'extérieur ou à travers la vitre d'une fenêtre. Respectez la mesure de la hauteur et les dimensions du trou indiquées figure E.
Dans la vitre de la fenêtre
Dans le socle en bois de la porte-fenêtre. Dans le mur : nous conseillons d'isoler la section du mur avec un matériel isolant approprié.
Limitez au minimum la longueur et les coudes des tuyaux d'air et évitez les étranglements.
- Appliqueesur letrou la bride 10fournie avec l'appareil. Fixez le tuyau 11 dans le logement prevu au dos de I'appareil (fig. A page 36).
- Appliquez l'extrémité du tuyau 11 à la bride 10 comme illustré fig. F.
Quand le tuyau 11 n'est pas raccordé, il est conseillé de boucher le trou avec le bouchon de la bride 10.
Remarque
Dans le cas d'une installation semi-permanente, nous conseillons de laisser une porte légèrement entrouverte (1 cm peut suffire) afin de garantir un renouvellement suffisant de l'air dans la pièce.
Description du tableau de commande
A Touche ON/OFF (marche/arrêt)
B Touche selection fonctions MODE Climatisation, ventilation, chauffage (seulement L20H/L25H).
C Témoin fonction climatisation
D Témoin fonction ventilation
E Témoin fonction chauffage (seulement L20H/L25H)
F Touche augmentation température/temps de fonctionnement programme
G Témoin minuterie en fonction
H Écran Il affiche les températures programmes et le temps de fonctionnement programmé
I Touche diminution température/temps de fonctionnement programme
L/M/N/O Témoins vitesse de ventilation et fonction AUTO.
P Touche FAN sélection vitesse de ventilation
Q Touche Timer
Mise en MARCHE de l'appareil
Branchez l'appareil.
Deux lignes sur l'afficheur indiquent que l'appareil est en veille (stand-by).
Appuyez sur la touche "ON/OFF" (A) (au démarrage, le climatiseur part de la dernière fonction programmée avant de l'arrêt).
Appuyez sur la touche MODE (B) jusqu'à ce que s'allume le voyant correspondant à la fonction désirée, soit :
Témoin (C): ★ fonction climatisation
Témoin (D): fonction ventilation.
Témoin (E): fonctionnelle (seulement modèles L20H/L25H)
Idéale pour les périodes de touffeur qui imposent une action de rafraîchissement et déshumidification.
Pour programmer correctement cette fonction, appuyez sur les touches + (F) ou - (I) jusqu'à ce que l'écran affiche la température que vous désirez atteindre.
Sélectionnez ensuite la vitesse de ventilation en appuyant sur la touche FAN (P) jusqu'à ce que s'allume le témoin de la vitesse de ventilation désirée, soit:
MAX: si vous désirez obtenir la puissance maximale du climatiseur en atteignant le plus rapidement possible la température désirée.
MIN: si vous désirez réduire le bruit tout en maintenant un bon niveau de confort.
QUIET: si vous désirez le plus grand silence.
AUTO: si vous préférez que la machine choisisse automatiquement la meilleure vitesse de ventilation, en fonction de la température que vous avez programmée sur l'écran numérique.
L'été, les températures les plus adaptées varient de 24 à 27 °C. Les températures nettement inférieures à la température extérieure sont déconseillées.
Fonction ventilation
Réglez la vitesse de ventilation en appuyant sur la touche "FAN" (P), comme pour la fonction climatisation.
Considérez que plus la vitesse est grande, plus la quantité d'air filtré augmente. Si, en revanche, vous sélectionnez la vitesse "Quiet", l'air filtré diminuera, le bruit aussi.
Cette modalité ne permet pas de sélectionner la fonction AUTO.
L'écran affichera la vitesse de ventilation sélectionnée.
Function chauffage (seulement modèle l20h/l25h)
Pour programmer correctement cette fonction, appuyez sur les touches + (F) ou - (I) jusqu'à ce que l'écran affiche la température que vous désirez atteindre.
En chauffage, la vitesse du ventilateur est automatiquement choisie par l'appareil.
Le voyant "AUTO" s'allume sur le tableau de commande.
Programmation de la minuterie
La minuterie permet de régler la mise en marche et l'arrêt retardé de l'appareil.
Ce réglage vous évitera de gaspiller de l'énergie électrique tout en optimisant les périodes de fonctionnement.
Présélection de la mise en marche
- Branchez et allumez l'appareil en appuyant sur la touche ON/OFF (A)
- Appuyez de nouveau sur la touche ON/OFF (A) : l'appareil se mettra en veille.
- Appuyez sur la touche Timer (Q): les deux segments au centre de l'afficheur clignoteront.
- à la fois, mais si vous maintenez la pression pendant plus de 2 secondes, elles activeront automatiquement le défilement rapide jusqu'à un maximum de 24 heures. Attendez quelques instants pour que la donnée soit acquise.
Sur l'écran, le voyant (G) clignote jusqu'à la mise en marche programmée.
Vous pouvez régler une mise en marche dans l'arc des 24 heures suivantes.
Pour supprimer la programmation de la minuterie, appuyez sur la touche Timer (Q) et, à l'aide de la touche " - " (I), remettez le temps à zéro. Le voyant (G) cessera de clignoter.
Présélection de l'arrêt
- Vous pouvez programmer la présélection de l'arrêt "climatisation/ventilation/chauffage (seulement modèle L20H/L25H)" depuis n'importe quelle modalité de fonctionnement.
- Appuyez sur la touche Timer (Q) : les deux segments au centre de l'afficheur clignoteront.
- Agissez sur les touches + (F) ou - (I) pour programmer le nombre d'heures au bout duquel l'appareil doit s'arrêter.
Elles feront augmenter ou diminuer d'une heure à la fois, mais si vous maintenez la pression pendant plus de 2 secondes, elles activeront automatiquement le défilancement rapide jusqu'à un maximum de 24 heures. Attendez quelques instants pour que la donnée soit acquise.
Sur l'écran, le voyant (G) clignote jusqu'à l'arrêt du programme.
Pour supprimer la programmation de la minuterie, appuyez sur la touche Timer (Q) et, à l'aide de la touche " - " (I), remettez le temps à zéro. Le voyant (G) cessera de clignoter.
Autodiagnostic
L'appareil est doté d'un système d'autodiagnostic qui identifie certaines anomalies de fonctionnement.
| SI L'ÉCRAN AFFICHE... | ...QUE FAIRE ? |
| LOW TEMPERATURE (HORS-GEL) | Quand la machine travaille en fonction climatisation, ce dispositif évite la for-mentation de glace. Le processus de dégivrage étant terminé, l'appareil repar-tira automatiquement. |
| PF PROBE FAILURE (SONDE DÉTERIORée) | Si cette alarme apparait, contactez un centre de Service. |
| FULL TANK (BAC PLEIN) | Videz le bac de sécurité au moyen des tuyaux d'évacuation (voir page 46 "opération de fin de saision") |
Conseils
Voici quelques conseils pratiques pour obtenir un rendement optimal de votre climatisation :
- fermez toutes les portes et les fenêtres de la pièce à climatiser, sauf dans le cas d'une installation à travers un trou percé dans le mur.
Dans ce cas, il est conseillé de laisser une porte ou une fenêtre entrebaillée afin de garantir un bon renouvellement de l'air dans la pièce.
- N'utilisez pas l'appareil dans des endroits très humides (buanderie).
- N'utilisez pas l'appareil à l'extérieur.
Pour garantir un fonctionnement extrêmement économique de votre climatiseur, n'exposez pas la pièce aux rayons directs du soleil : fermez les rideaux et/ou baissez partiellement les stores; - Ne posez pas d'objets sur le climatiseur; - N'obstruez pas l'aspiration ni le refoulement de l'air; Assurez-vous qu'il n'y a pas de sources de chaleur dans la pièce.
Ne couvrez jamais l'appareil
N'utilisez pas l'appareil à l'extérieur.
- Contrôlez si le climatiseur est positionné sur un sol "parfaitement plat". Insérez éventuellement les 2 cale-roulettes 14 sous les roulettes avant 3.
Avant toute opération de nettoyage ou d'entretien, arrêtez toujours l'appareil en appuyant sur la touche ON/OFF (A) (sur les modèles L10, L12, L15, L20H, et L25H) ou sur le bouton (17) de la télécommande (sur les modèles L30, L35 et L40) et débranchez toujours l'appareil.
Nettoyage de la carrosseire
Nous vous conseillons de nettoyer l'appareil avec un simple chiffon humide et de l'essuyer avec un chiffon sec.
Pour des raisons de sécurité, ne nettoyez jamais le climatiseur avec de l'eau.
N'utilisez jamais d'essence, d'alcool ou de solvant pour le nettoyage.
Ne vaporisez jamais de liquide insecticide ou similaire.
Nettoyage des filtres à air.
Afin de maintenir intacte l'efficacité de votre climatiseur, nous vous conseillons de:
Nettoyer le filtre antipoussière chaque semaine de fonctionnement
Le cadre se trouve au niveau de la grille d'aspiration et cette grille est à son tour le siège du cadre.
Pour le nettoyage du filtre, il sera donc nécessaire de:
- Retirer la grille d'aspiration en la tournant
vers l'extérieur (figure G).

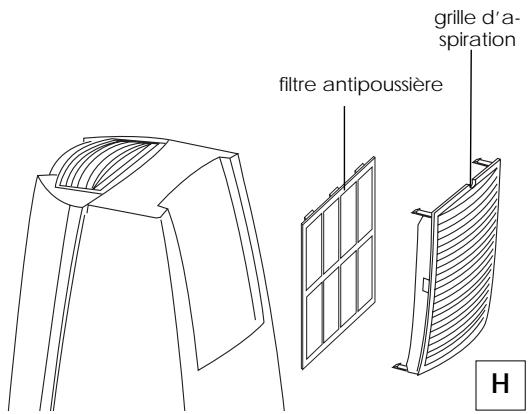

- Retirer le filtre antipoussière en le décrochant
de la grille (figure H).
Aspirez la poussière qui s'est déposée sur le filtre. Si le filtre est très sale, plongez-le dans de l'eau tiède et rincez-le plusieurs fois.
La température de l'eau doit être inférieure à 40°C.
Après l'avoir lavé, laissez-le sécher.
Pour remonter le filtre, remettez-le dans la grille d'aspiration, et raccrochez celle-ci à l'appareil.
Contrôles au début de la SAISON
Vérifiez si le cordon d'alimentation et la prise sont parfaitement intacts et assurez-vous que la mise à la terre est efficace.
Respectez scrupuleusement les normes d'installation.
Opérations conseillées à la fin de la SAISON

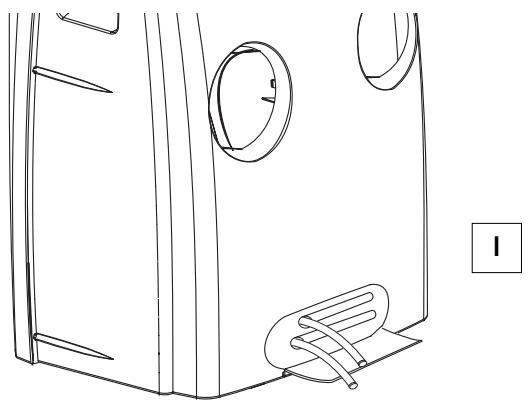

Pour vider complètement de son eau le circuit intérieur, ouvrez le volet (8) au dos de l'appareil.
Extrayez les 2 tuyaux d'évacuation, retirez les bouchons et laissez couler toute l'eau résiduelle (figure I).
Une fois que tout est vide, rebouchez les tuyaux et remettez-les à leur place.
Nettoyez les filtres et faites-les bien sécher avant de les remonter.
| PROBLÉMES | CAUSES | SOLUTIONS |
| Le climatiseur ne démarre pas | Absence de courantLa fiche n'est pas branchéeLe dispositif de sécurité s'est déclenché | attendezbranche la ficheAppèlez le Centre de service |
| Le climatiseur ne marche que peu de temps | Le tuyau d'évacuation d'air forme un étran-glementLe tuyau d'évacuation d'air est bouchéLe tuyau d'évacuation d'air forme des plis | Déployez correctement le tuyau d'évacuationVérifiez s'il existe des obstacles empêchant l'évacuation de l'air à l'extérieurÉliminez les plis |
| Le climatiseur fonctionné mais ne rafraichit pas lapiece | Il y a une fenêtre ouverteUne source de chaleur fonctionne dans lapiece (brûleur, lampe, etc.)Le tuyau d'évacuation de l'air s'est déboitéFiltres à air encrassésLa puissance du climatiseur n'est pas adé-quate aux conditions ou aux dimensions de la piece | Fermez la fenêtreEliminez la source de chaleur emboîzez le tuyauNettoyez ou replacez les fil-tres |
| Odeur particulière dans lapiece | le filtré à air est sale | Nettoyez le filtré ou replacez-le |
| Après la remise en marche, le climati-seur ne fonctionné pas pendant environ 3 minutes | Le dispositif de sécurité de la machine s'est déclenché | Attendez 3 minutes |
| L'écran affiche L' /PF F (seule-ment modèles L10/L12/L20 et L20H)Sur le tableau de commande, levoyant U-alarme bac clignote (seule-ment modèles L30/L35 et L40) | Voir paragraphe "autodiagnostic" | |
Garantie et assistance technique
Les conditions de garantie et d'assistance technique sont indiquées sur le certificat qui accompagne votre appareil.
| CONDITIONS DE FONCTIONNE-MENT CONSEILLÉES |
| Température dans lapiece enclimatisation 21 ÷ 35°C |
| Température dans lapiece en chauffage(Mod. L20H/L25H) max. 25°C |
| Tension | voir plaque |
| d'alimentation | signalétique |
| Puisance max. absorbée en climatisation | " |
| Puisance max. absorbée en chauffage (mod. L20H/L25H) | " |
| Réfrigérant | " |
| Puisance réfrigérante | " |
| Dimensions de l'unité interieure: |
| • largeur | 505 mm |
| • hauteur | 825 mm |
| • profondeur | 440 mm |
| • poids | 34 kg |
Le transport, la charge, le nettoyage, la récupération et l'écoulement du réfrigérant doivent être effectués exclusivement par les centres de service agréés par le fabricant.
La démolition de l'appareil doit être exécutée exclusivement par un personnel spécialisé/agréé par le Fabricant.
