MODE D'EMPLOI AFT 630 WCO ARTHUR MARTIN

Nous vous donnerons toujours plus.

Nous vous remercions de la confiance que vous nous avez témoignée en choisissant :

Nous savons que vous attendez de cet appareil qu'il vous apporte pleinement satisfaction en termes d'efficacité, fiabilité, facilité d'utilisation.

C'est en fonction de ces exigences qu'il a été conçu avec le plus grand soin, la plus grande attention.

Son utilisation est très simple. Cependant, nous vous recommandons de lire attentivement cette notice. Bien connaître votre nouvel appareil, c'est non seulement éviter au départ une erreur de manipulation susceptible de l'endommager, mais c'est aussi vous familiariser avec toutes les possibilités qu'il vous offre.

Nous souhaitons que la satisfaction que vous aurez dans son utilisation vous amène à nous désirer pour d'autres appareils de notre marque.

Sommaire

Avertissements importants 4

Description de l'appareil 6

Utilisation de votre hotte 7

Entretien et nettoyage 10

En cas d'anomalie de fonctionnement 12

Garantie 13

Service après-vente 13

Caractéristiques techniques 14

Branchement électrique 14

Installation 15

Comment dire votre notice d'utilisation

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Description des opérations étape par étape

Conseils et recommandations

Informations liées à la protection de l'environnement

Avertissements importants

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant. Ces avertissements ont été rédigés pour leur sécurité et celle d'autrui.

Utilisation

• Cet appareil a été conçu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
• Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifie pas ou n'essaie pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Débranche toujours la hotte avant de procéder à son nettoyage et son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas les gaz de combustion.
• Ne faites jamais flamber des préparations sous la hotte. Les flammes aspirées risqueraient de détériorer les filtres et provoquer un incendie.
• Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation

L'accumulation de dépôts de graisse risque d'occasionner un incendie

• Ne laissez jamais des fritures sous la hotte sans surveillance attentive. Les huiles et graisses portées à très haute température peuvent prendre feu.
• Ne laissez pas un brûleur à gaz allumé sans récipient, la flamme pourrait abîmer le filtre de l'appareil.

Installation

• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique située à l'intérieur de la hotte (voir caractéristiques techniques).
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc...) ou à une VMC (ventilation mécanique contrôlée).
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
• Installez la hotte à une distance de sécurité d'au moins 65 cm d'un plan de cuisson électrique, d'au moins 75 cm d'un plan de cuisson gaz ou mixte.

Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait du non-respect de ces avertissements.

Protection de l'environnement

• Si vous procédez à la mise à la casse de votre ancien appareil, veillez à mettre hors d'usage ce qui pourrait représenter un danger : coupez le cable d'alimentation au ras de l'appareil.
• Informez-vous, auprès des services de votre commune, des endroits autorisés pour la mise au rebut de l'appareil.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Technique Consommateurs qui vous communiquera l'adresse d'un service après vente.

En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

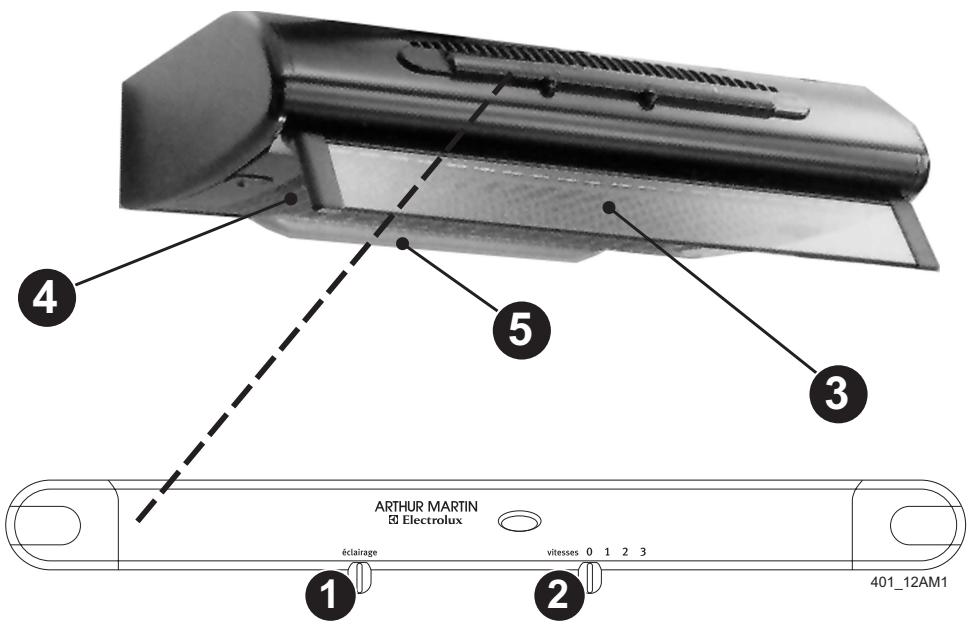

1 mise en fonctionnement et arrêt de l'éclairage 2 mise en marche et arrêt du moteur et choix de la vitesse d'aspiration

Vitesses d'aspiration:

Position 1 = Vitesse minimum, pour ventiler la pièce, particulièrement silencieuse, pour les plats émettant peu de vapeurs.

Position 2 = Vitesse intermédiaire: en conditions normales.

Position 3 = Vitesse maximale: en cas de forte concentration d'odeurs et de vapeurs, même pour de longues périodes.

3 Visière 4 Filtres à graisse 5 Eclairage du plan de travail

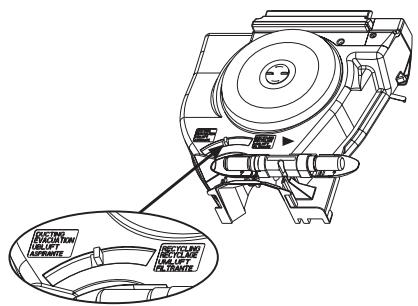

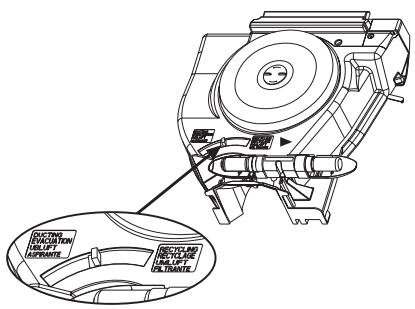

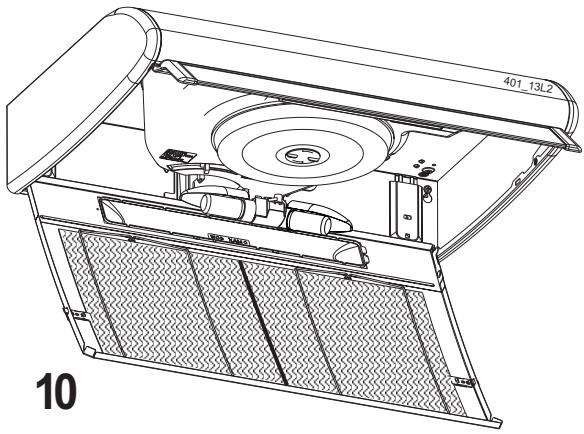

Utilisation en version évacuation (l'air aspiré est convoyé à l'extérieur de la pièce)

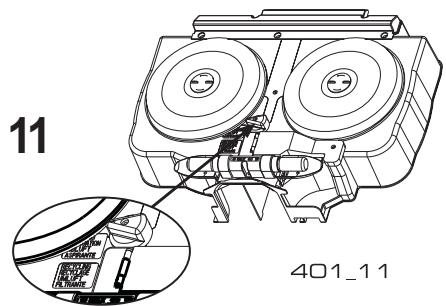

La hotte, équipée de deux ouvertures pour la sortie de l'air, est fournie en série avec un obturateur en plastique monté dans l'ouverture arrière. La buse fournie avec la hotte sera montée en fonction de la solution ; sortie supérieure (fig. 8), sortie arrière (fig. 9). Dans le cas d'installation avec sortie arrière, l'obturateur en plastique devra être monté dans l'ouverture supérieure et la buse dans l'ouverture arrière. Raccordez la buse de sortie de l'air au conduit d'évacuation externe au moyen d'un tuyau Ø 120 mm. Ouvrez la grille d'aspiration en appuyant sur les boutons vers l'intérieur (fig. 10), contrôlez que le levier (hotte à un moteur) ou l'indicateur de la poignée (hotte à deux moteurs) se trouve sur la position évacuation (fig. 11), retirez le(s) filtre(s) à charbon actifs, en tournant la poignée dans le sens contraire des aiguilles d'une montre.

Utilisation en version recyclage (l'air aspiré est filtré et renvoyé à l'intérieur de la pièce).

Ouvrez la grille d'aspiration, contrôlez que le levier (hotte à un moteur) ou l'indicateur de la poignée (hotte à deux moteurs) se trouve sur la position recyclage (fig. 11).

Filtre(s) à charbon actif(s)

L'air est filtré au moyen de filtre(s) à charbon actif(s).

Replacement:

Mettez à l'arrêt les interrupteurs de fonctionnement et d'éclairage.

Ouvrez la grille d'aspiration, remplacez le(s) filtre(s) à charbon actif(s) en tournant la poignée de fixation dans le sens contraire des aiguilles d'une montre pour les dévisser, et dans le sens des aiguilles d'une montre pour les remonter (fig. 14). Remettez en place la grille d'aspiration.

Conseils d'utilisation

Le meilleur rendement de l'appareil s'obtient en version évacuation, nous vous conseillons par conséquent d'utiliser l'appareil dans cette version lorsque cela est possible. Pour un meilleur rendement, utilisez la vitesse minimale pour de faibles concentrations de fumées et d'odeurs, la vitesse intermédiaire, dans les conditions normales et la vitesse maximale pour de fortes concentrations d'odeurs et de vapeurs. - Nous vous recommandons de mettre l'appareil en marche avant de procéder à la cuisson et de le laisser fonctionner quelques minutes encore après la cuisson, jusqu'à ce que toute odeur ait disparu. Pour que l'appareil fonctionne correctement, les fenêtres de la cuisine doivent rester fermées. Vous pouvez, en revanche, ouvrir une fenêtre dans une pièce adjacente.

Débranche l'appareil avant de procéder à l'entretien et au nettoyage de l'appareil.

Un entretien régulier de votre appareil est une garantie de bon fonctionnement, de bon rendement et de durabilité.

La grille d'aspiration

Nettoyez-la une fois par mois environ avec un chiffon, de l'eau chaude et du détergent doux. Rincez-la et séchez-la.

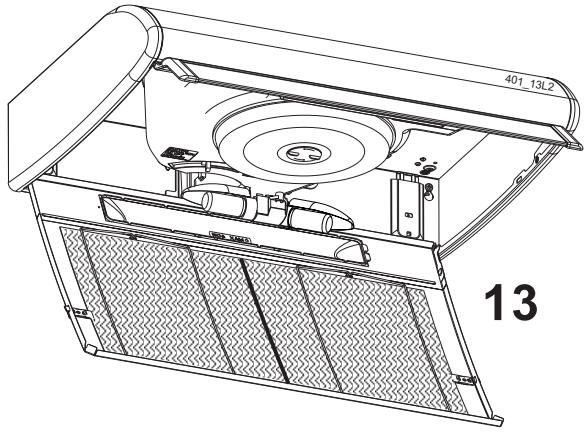

Filtres à graisse métalliques

Le filtre métallique est situé à l'intérieur de la grille d'aspiration. Il doit être nettoyé une fois par mois minimum. Utilisez une brosse, de l'eau chaude et un détergent doux. Rincez-le et séchez-le soigneusement avant de le remettre en place.

Pour démonter le(s) filtre(s) à graisse

Ouvrez la grille d'aspiration, retirez les pièces métalliques de blocage du filtre et le filtre àGRaisSSe (fig. 13).

Filtre(s) à charbon actif(s)

Remplacez-le(s) régulièrement dès que vous constatez une baisse d'efficacité d'absorption (tous les 4 mois environ dans des conditions normales d'utilisation)

Pour retirer le(s) filtre(s) à charbon actif(s)

Ouvrez la grille d'aspiration, remplacez le(s) filtre(s) à charbon actif(s) en tournant la poignée de fixation dans le sens contraire des aiguilles d'une montre pour les dévisser, et dans le sens des aiguilles d'une montre pour les remonter (fig. 14). Refermez la grille d'aspiration.

La carrosserie

Lavez-la à l'eau tiède avec un détergent doux (produit pour la vaisselle par exemple). N'employez jamais de produits abrasifs ou caustiques.

Le non-respect des instructions de nettoyage de l'appareil et des filtres peut occasionner des incendies. Veuillez respecter strictement les consignes d'entretien.

Les ampoules d'éclairage

L'éclairage est constitué par 2 ampoules de 40 W auxquelles on peut accéder en relevant le plafonnier transparent. Si les ampoules ne fonctionnent pas, contrôlez qu'elles soient bien vissées. Si les ampoules sont défectueuses, il faudra les remplacer par des ampoules identiques de même puissance.

En cas d'anomalie de fonctionnement

SYMPTOMES	SOLUTIONS
La hotte aspirante ne fonctionne pas ...	Vérifiez que : • il n'y a pas de coupure de courant • l'interrupteur Marche/Arrêt esteffectivement sur une des positions 1,2, ou 3.
La hotte aspirante a un rendementinsuffisant ...	Vérifiez que : • la vitesse moteur sélectionnée estsuffisante pour la quantité de fumée et de vapeur dégagée • La cuisine est suffisamment aérée pour permettre une prise d'air. • le filtré à charbon actif n'est pas usageé (hotte en version recyclage) • le tuyau et la sortie de la hotte ne sontpas obstrués (hotte en version aspi-rante)
La hotte aspirante s'est arrêtée au cours du fonctionnement...	Vérifiez que : • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolaire ne s'est pas enclenché. Placez l'interrupteur Marche/Arrêt sur 0. AttendezRemettez l'interrupteur Marche/Arrêt sur 1,2, ou 3.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Service apres-vente

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique « EN CAS D'ANOMALIE DE FONCTIONNEMENT ». Si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier

Plaque signalétique

En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.

habilité à intervenir.

A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Technique Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.

En cas d'intervention sur votre appareil, exigez du Service Après Vente les Pièces de Rechange certifiées Constructeur.

		AFT604	AFT624	AFT630
Dimensions	Haut.:	129 mm	129 mm	129 mm
	Larg.:	598 mm	598 mm	598 mm
	Prof. :	450 mm	450 mm	450 mm
Tension secteur		230V - 50Hz	230V - 50Hz	230V - 50Hz
Classe de sécurité électrique		Classe II	Classe II	Classe II
Puisance moteur		1 x 135W	2 x 110W	2 x 135W
Eclairage		2 x 40W	2 x 40W	2 x 40W

Cet appareil est conforme aux Directives Communautaires suivantes : 73/23 CEE 19/02/73 (Basse Tension) et modifications successives 89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Branchement electrique

• Cet appareil ne peut être branché qu'en 230 V monophasé.
• Vérifiez que la puissance de l'installation est suffisante, et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres appareils électriques branchés.
• Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.
• Le cordon secteur est à 2 conducteurs (double isolation).

NE PAS raccorder l'appareil à la TERRE.

• Si vous disposez d'un socle de prise de courant avec une mise à la terre, vous pouvez l'utiliser pour le branchement, mais en aucun cas le câble d'alimentation de l'appareil ne devra être relié à la terre.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme.

Assurez-vous que l'appareil, une fois installé, est facilement accessible à un technicien, dans l'éventualité d'une intervention. Une installation incorrecte remet en cause la sécurité de cette hotte.

Toute installation doit être conforme aux réglementations locales concernant l'évacuation d'air vicié.

Installez la hotte à une distance de sécurité

• d'au moins 65 cm d'un plan de cuisson électrique,
• d'au moins 75 cm d'un plan de cuisson gaz ou mixte. L'appareil peut être installé sur un mur ou sous un meuble de cuisine.

Accessoires fournis avec la hotte

1 buse : diamètre 120 mm 1 obturateur 1 gabarit de perçage

Fixation murale

Selon le modèle, la hotte peut être installée de différentes façons.

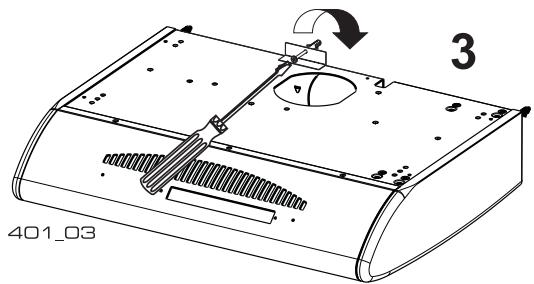

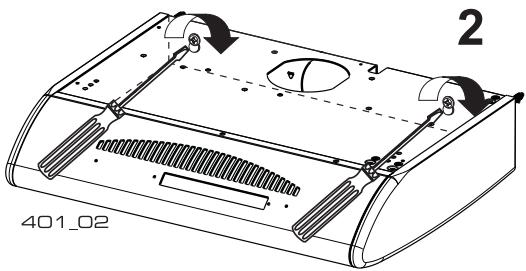

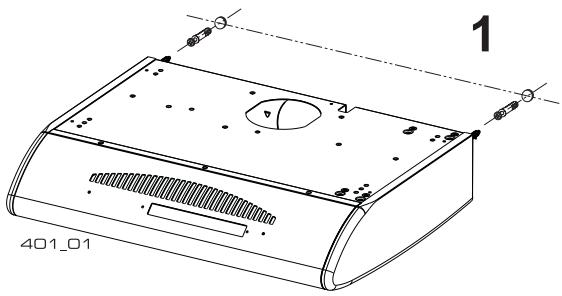

Fixation avec vis:

À l'aide du gabarit de perçage, percez 2 troughs de 0.8mm insérez les goujons dans les troughs, vissez les deux vis 4,2 x 44,4 (fournies avec l'appareil) sans les serrer à fond (laisser 5 mm. de jeu environ), accrochez la hotte aux vis (fig. 1) puis vissez à fond par l'intérieur (fig. 2). Fixez l'équerre de sécurité (fournie avec l'appareil) sur la hotte (fig. 3).

Fixation avec étriers:

A l'aide du gabarit de perçage, percez 4 troughs de 0.8mm, fixez les étriers métalliques au moyen des vis et goujons (fournis avec l'appareil), puis accrochez la hotte aux étriers (fig. 4). Fixez la hotte au moyen de deux pommeau (fournies avec l'appareil) (fig. 5). Réglez la mise à niveau horizontal de la hotte en tournant les vis de réglage (fig. 6).

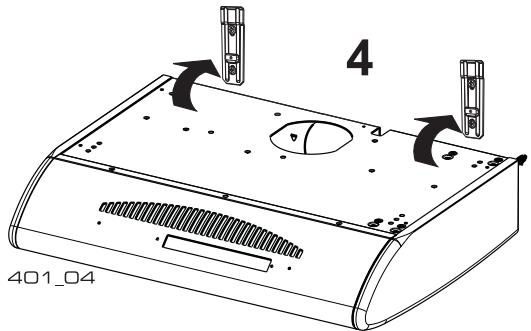

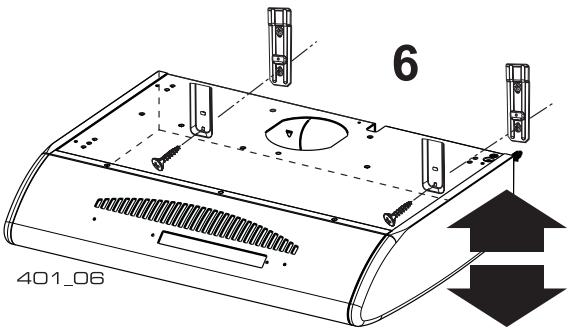

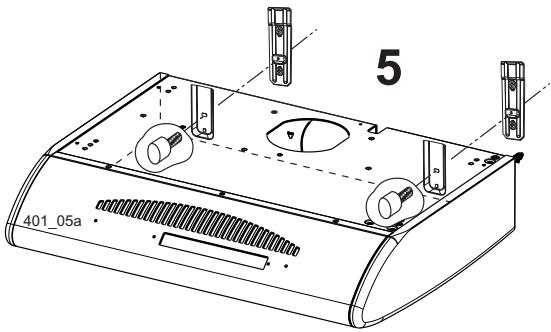

Fixation sous un meuble

Utilisez le gabarit de perçage afin de repérer sur la base du meuble l'emplacement des 4 trous à réaliser. Insérez les 4 vis livrées avec l'appareil (4,2x44,4) par l'intérieur du meuble dans les 4 trous préalablement percés (fig. 7).

Percez un trou au bas et sur le dessus du meuble, si vous avez besoin de l'évacuation par le haut, pour le passage du tuyau d'évacuation (utilisation en version évacuation). Il n'est pas nécessaire d'effectuer ce perçage lors de l'utilisation en version recyclage (l'air est recyclé dans la pièce à travers les orifices placés dans la partie avant de la hotte).

Version recyclage

Les fumées sont évacuées à travers le(s) filtre(s) à charbon actif(s).

Puis l'air filtré est ensuite réintroduit dans la pièce à travers les orifices placés dans la partie avant de la hotte.

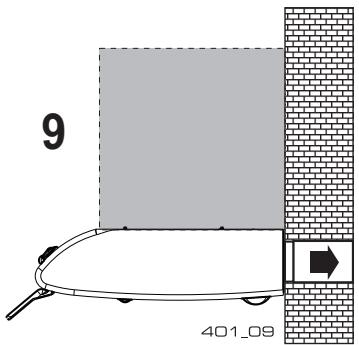

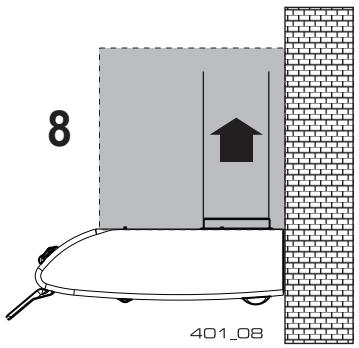

Version d'évacuation

La hotte étant livrée en version Recyclage, il est nécessaire de désteriliser le(s) filtre(s) à charbon actif(s) pour pouvoir l'utiliser en version Evacuation (voir chapitres Utilisation ou Entretien et nettoyage, pour désteriliser le(s) filtre(s) à charbon).

L'assemblage des tuyaux courts et directs. Le tuyau d'évacuation doit être d'un diamètre de 120 mm. Il doit être en matière auto-extinguible. Sa longueur totale ne doit pas excéder :

• 3 mètres, avec un coude
• 2 mètres avec deux coudes

Sur les segments horizontaux, le tuyau doit avoir une légère inclinaison vers le haut (10% environ), afin de faciliter l'évacuation de l'air.

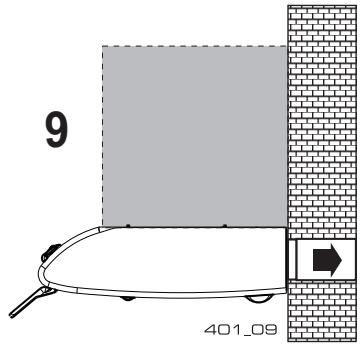

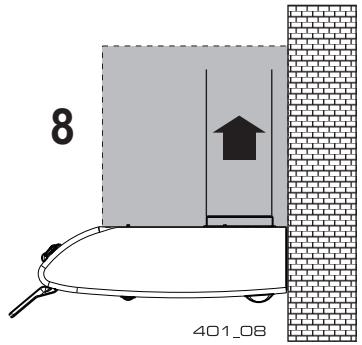

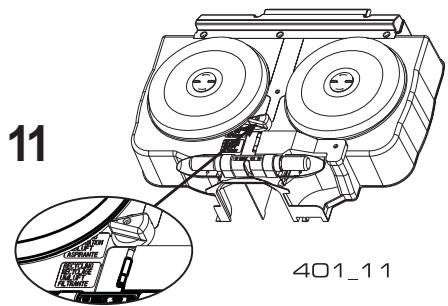

Utilisation en version évacuation (l'air aspiré est convoyé à l'extérieur de la pièce)

La hotte, équipée de deux ouvertures pour la sortie de l'air, est fournie en série avec un obturateur monté dans l'ouverture arrière. La buse fournie avec la hotte sera montée en fonction de la solution : sortie supérieure (fig. 8), sortie arrière (fig. 9).

Dans le cas d'installation avec sortie arrière, l'obturator devra être monté dans l'ouverture

supérieure et la buse dans l'ouverture arrière. Raccordez la buse au conduit d'évacuation externe au moyen d'un tuyau Ø 120 mm. Ouvrez la grille d'aspiration en appuyant sur les boutons vers l'intérieur (fig. 10), contrôlez que le levier (hotte à un moteur) ou l'indicateur de la poignée (hotte à deux moteurs) se trouve sur la position évacuation (fig. 11), retirez le(s) filtre(s) à charbon actif(s) en tournant la poignée dans le sens contraire des aiguilles d'une montre.

Le raccordement peut se faire sur un conduit extérieur. Dans les appartements modernes, seules les gaines de ventilation prévues à cet effet peuvent être employées.

Ne raccordez jamais la hotte à des conduits d'évacuation de fumées utilisés par des appareils fonctionnant avec une source d'énergie autre que l'électricité.

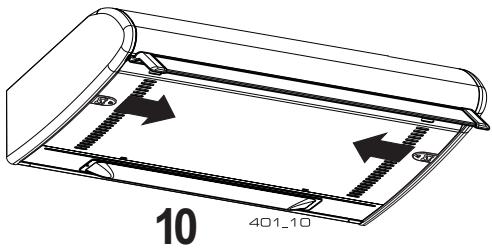

Utilisation en version recyclage (l'air aspiré est filtré et renvoyé à l'intérieur de la pièce).

Ouvrez la grille d'aspiration, contrôlez que le levier (hotte à un moteur) ou l'indicateur de la poignée (hotte à deux moteurs) se trouve sur la position recyclage (fig. 11).
