MODE D'EMPLOI CTH322NFGLW THOMSON
DESCRIPTION DES PIECES 8
AVANT D'INSTALLER L'APPAREIL 8
INSTALLATION 9
TEMPERATURE AMBIANTE 9
AVANT DE PLACER DES ALIMENTS DANS L'APPAREIL. 9
COUPURE DE COURANT 9
RéGLAGE DES TEMPERATURES ET FONCTIONS 10
Déplacement de votre produit 12
CONGÉLATION ET CONSERVATION DES ALIMENTS DANS LE CONGÉLATEUR 13
CONSERVATION DES ALIMENTS DANS LE RÉFRIGÉRATEUR 16
INVERSIONDELAPORTE 21
DEGIVRAGE 25
CONSEILS D'ÉCONOMIE D'ÉNERGIE 25
BRUIS DE FONCTIONNEMENT 25
NETTOYAGE ET ENTRETIEN 25
GUIDE DE DÉPANNAGE 26
SPECIFICATIONS 27
FICHE D'INFORMATION SUR LE PRODUIT 28
SERVICE DE RÉPARATION ET PIECES DE RECHANGE 30
MISEAU REBUT 31
Avertissements
Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que :
- les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels;
- les fermes et l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel;
- les environnements de type chambres d'hôtes; - la restauration et autres applications similaires horsis la vente au détail.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes
ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillés ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doit pas être effectué par des enfants sans surveillance.
En ce qui concerne les informations détaillées sur la manière de nettoyer les surfaces en contact avec les aliments et les surfaces pouvant être éclaboussées, réferez-vous dans
la section "NETTOYAGE ET ENTRETIEN" en pages FR-25 et 26.
Cet appareil ne doit pas être exposé à la pluie.
MISE EN GARDE : Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.
MISE EN GARDE : Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le
processus de dégivrage autres que ceux recommandés par le fabricant.
MISE EN GARDE: Ne pas endommager le circuit de réfrigération.
MISE EN GARDE: Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage des denrées, à moins qu'ils ne soient du type recommandé par le fabricant.
Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.
MISE EN GARDE : Le système de réfrigération est sous haute pression. Ne pas y toucher. Contacter des services d'entretien qualifiés avant la mise au rebut.
INSTALLATION : N'INSTALLALLEZ PAS CET APPAREIL DANS DES PIEÇES TROP HUMIDES OU TROP FROIDES, TELLES QUE DES CONSTRUCTIONS
ANNEXES, GARAGES ou CAVES.
Mise au rebut de l'appareil :
Pour éviter toute nuisance envers l'environnement ou la santé humaine causée par la mise au rebut non contrôlée de déchets électriques ainsi que le fluide frigorigène et les agents moussants inflammables, recyclez l'appareil de façon responsable pour promouvoir la réutilisation des ressources matérielles. La mise au rebut doit être faite de façon sûre dans des points de collecte publique prévus à cet effet, contactez le centre de traitement des déchets le plus proche de chez vous pour plus de détails sur les procédures correctes de mise au rebut.
Installation et mise en service :
L'appareil doit être installé sur le sol, sur une surface plane et horizontale en s'assurant que les ouvertures d'aération sont correctement dégagées. Ne jamais essayer de replacer ou de réparer vous-même une partie ou un composant FR-5.
de l'appareil, demandez de l'aide à un personnel professionnel et qualifié, si besoin.
Manipulation :
Toujours manipuler l'appareil avec soin afin d'éviter d'endommager celui-ci.
Mise en GARDE :
Pour la fabrication de glaçons, utilisez uniquement de l'eau potable.
Ne congelez des aliments décongelés qu’après les avoir cuits, afin d’éliminer les bactéries nocives. Ne recongelez jamais des fruits de mer qui ont été décongelés.
DANGER; RISQUE D'INCENDIE / MATIÈRES INFLAMMABLES
- AVERTISSEMENT: Lors du positionnement de l'appareil, s'assurer que le cordon d'alimentation n'est pas coincé ni endommagé.
- AVERTISSEMENT: Ne pas placer de socles mobiles de prises multiples ni de blocs d'alimentation portables à l'arrière de l'appareil.
- Les enfants âgés de 3 à 8 ans sont autorisés à charger et décharger des appareils de réfrigération.
- Pour éviter la contamination des aliments, veuillez respecter les instructions suivantes:
- L'ouverture prolongée de la porte peut entraîner une augmentation significative de la température dans les compartiments de l'appareil.
- Nettoyez régulièrement les surfaces pouvant entrer en contact avec des aliments et des systèmes de drainage accessibles.
- Nettoyer les réservoirs d'eau s'ils n'ont pas été utilisés pendant 48 h ; rincer le système d'alimentation en eau raccordé à une source d'eau si l'eau n'a pas été aspirée pendant 5 jours.
- Rangez la viande et le poisson crus dans des récipients appropriés au réfrigérateur, de manière à ce qu'ils ne soient pas en contact avec d'autres aliments ni ne s'égouttent dessus.
- Les compartiments pour produits congelés deux étoiles sont adaptés pour stocker des produits pré-congelés, stocker ou préparer des glaces et des glaçons.
- Les compartiments à une, deux et trois étoiles ne conviennent pas pour la congélation d'aliments frais.
- Si l'appareil de réfrigération reste vide pendant de longues périodes, éteignez, dégivrez, nettoyez, séchez et laissez la porte ouverte pour éviter le développement de moisissure dans l'appareil.
PENSEZ au TRI!
ENSEMBLE RÉDUISONS L'IMPACT ENVIRONNEMENTAL DES EMBALLAGES
BOITES CARTON
CONSIGNE POUVANT VARIER LOCALEMENT > WWW.CONSIGNESDETRI.FR
Instructions importantes de sécurité
- Si vous jetez un réfrigérateur congélateur hors d'usage avec un loquet ou un système de verrouillage monté sur la porte, assurez-vous de détruire ce mécanisme afin d'éviter tout enfermement accidentel d'un enfant lors d'un jeu.
- Débranchez le câble d'alimentation de la prise murale lorsque l'appareil n'est pas utilisé et avant de le nettoyer. Retirez les aliments avant de nettoyer l'appareil.
- Évitez d'insérer des alimentés trop volumineux, car cela pourrait causer un dysfonctionnement.
- Faites extrêmement attention lorsque vous déplacez l'appareil.
- Ne donnez pas aux enfants des crèmes glacées ou des glaçons directement sortis des tiroirs du congélateur, car leur très basse température pourrait provoquer des brûlures par le froid sur les lèvres.
- Ne vous tenez pas contre et ne vous appuyez pas sur la base ou sur la porte, etc.
Mise au rebut de votre appareil hors d'usage
Le réfrigerateur congélateur contient un réfrigérant et des gaz dans l'isolement.
Le réfrigérant et les gaz isolants doivent être mis au rebut par des professionnels. Vérifiez que le tube du circuit frigorifique n'est pas endommagé avant de mettre l'appareil au rebut.

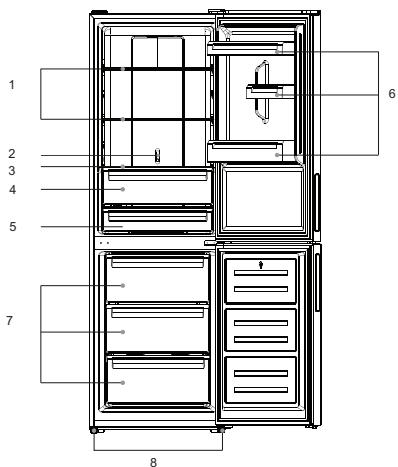

Description des PIECES
- Clayettes en verre
- Réglage de température du compartiment refroidissant
- Couvercle du bac à légumes
- Bac à légumes
- Refroidisseur
- Balconnets de la porte du réfrigérateur
- Tiroirs du congélateur
- Pieds réglables (dessous)
Avant d'installer l'appareil
Avant de brancher votre réfrigérateur congélateur dans une prise électrique, vérifiez que la tension indiquée sur la plaque signalétique de votre appareil correspond à la tension du secteur de votre logement. Une tension différente pourrait endommager l'appareil.
La prise du câble d'alimentation sert de dispositif de déconnexion de l'appareil du secteur et doit donc toujours rester accessible. Pour déconnecter l'appareil de la source d'alimentation, éteignez-le et débranchez-le de la prise électrique.
Cet appareil doit être relié à la terre. Le fabricant n'est pas responsable des dommages se produisant à cause de l'utilisation de l'appareil sans mise à la terre.
Installation
Installez l'appareil dans un lieu sec et bien ventilé. L'emplacement d'installation ne doit être ni exposé directement au soleil, ni près d'une source de chaleur, par exemple, une cuisinière, un radiateur, etc. Pour garantir la ventilation ajustée de l'appareil, laissez un espace vide de 10 cm au minimum de chaque côté de l'appareil.
Si l'appareil est installé sur une surface irrégulière, il pourra être ajusté au moyen des pieds réglables situés à l'avant de l'appareil.
Température ambiante
Cet appareil est conçu pour fonctionner sous une température ambiante située entre 10°C et 38°C. Si la température est inférieure ou supérieure, l'appareil ne fonctionnera pas correctement. Si la température ambiante reste trop chaude pendant une longue période, la température dans le congélateur s'élevera à plus de -18°C, ce qui produit une détérioration des aliments.
Avant de PLACER des aliments dans l'appareil
- Enlevez tous les matériaux d'emballage.
- Laissez l'appareil fonctionner à vide pendant 2 à 3 heures de sorte que les compartiments puissent refroidir à la température appropriée.
- Nettoyez l'intérieur de l'appareil avec de l'eau chaude et un peu de détergent liquide pour enlever les poussières dues au transport et à la fabrication.
Coupure de COURNT
En cas de panne de courant, n'ouvre pas le congélateur. Les aliments congélés ne seront pas affectés si la panne dure moins de 10.5 heures.
Ne recongelez pas les aliments une fois complètement dégelés. Leur consommation serait alors potentiellement dangereuse.

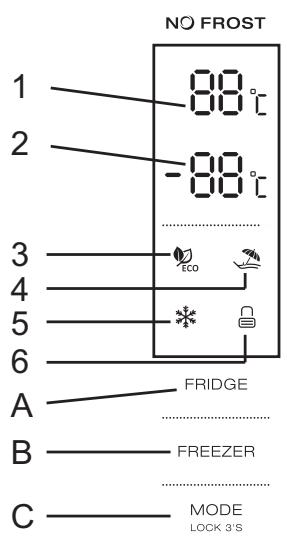

Affichage :
- Température du réfrigérateur
- Température du congélateur
- ECO Voyant du mode économie d'énergie ECO
- Voyant du mode vacances
- Voyant du mode super congélation
- Voyant du verrouillage
Touches tactiles
A. FRIDGE Régler la température du réfrigérateur B. FREEZER Régler la température du congélateur
c. MODE Sélectionner un mode, LOCK 3'S Verrouiller/Déverrouiller
- Pour verrouiller ou déverrouiller les touches tactiles, appuyez sur cette touche pendant 3 s.
Régler la température du réfrigérateur
- Appuyez une fois sur FRIDGE. La température actuelle du réfrigérateur clignote à l'écran.
- Pendant que la température clignote, appuyez plusieurs fois sur FRIDGE pour la régler entre 2°C et 8°C.
- Après avoir clignoté 5 s environ, la température régée s'arrête de clignoter, ce qui indique que le réglage est confirmé.
Régler la température du congélateur
- Appuyez une fois sur FREEZER.
- La température actuelle du congélateur clignote à l'écran.
- Pendant que la température clignote, appuyez plusieurs fois sur FREEZER pour la régler entre -14 °C et -22 °C.
- Après avoir clignoté 5 s environ, la température régée s'arrête de clignoter, ce qui indique que le réglage est confirmé.
Sélectionner un mode
Vous pouvez sélectionner l'un des différents modes en appuyant plusieurs fois sur LOCK 3'S. Quand un mode est sélectionné, le symbole correspondant s'affiche.
ECO Economie d'energie
Dans ce mode, l'appareil fonctionne dans un mode d'économie d'énergie permettant de réduire la consommation d'électricité.
- Appuyez plusieurs fois sur LOCK 3'S jusqu'à ce que le voyant Eco clignote à l'écran.
- Après avoir clignoté 5 s environ, le voyant s'arrête de clignoter, ce qui indique que le mode ECO a été sélectionné.
- Les températures du réfrigérateur et du congélateur sont automatiquement régées respectivement sur 5°C et -18°C.
Pour désactiver ce mode, appuyez plusieurs fois sur LOCK 3'S jusqu'à ce que le voyant s'éteigne.
Vacances
Ce mode est recommandé quand l'appareil n'est pas utilisé pendant une période prolongée (par exemple pendant les vacances).
- Appuyez plusieurs fois sur LOCK 3'S jusqu'à ce que le voyant clignote à l'écran.
- Après avoir clignoté 5 s environ, le voyant s'arrête de clignoter, ce qui indique que le mode vacances a été sélectionné.
- La température du réfrigérateur est réglée sur 17°C et ne peut pas être modifiée.
Pour désactiver ce mode, appuyez plusieurs fois sur LOCK 3'S jusqu'à ce que le voyant s'éteigne.
Ce mode permet de congeler des aliments rapidement tout en conservant leurs nutriments, vitamines, saveurs et aspect.
- Appuyez plusieurs fois sur LOCK 3'S jusqu'à ce que l'évoyant clignote à l'écran.
- Après avoir clignoté 5 s environ, le voyant s'arrête de clignoter, ce qui indique que le mode super congélation a été sélectionné.
- La température du congélateur est régée sur -25°C et ne peut pas être modifiée.
Déactivation de ce mode :
- Ce mode est automatiquement désactivé après 52 h de fonctionnement.
Pour le désactiver manuellement, appuyez plusieurs fois sur LOCK 3'S jusqu'à ce que le
s'eteigne.
Verrouiller/deverrouiller
Cette fonction vous permet de désactiver les touches.
- Pour verrouiller les touches, appuyez sur LOCK 3'S pendant 3 s. L'évoyant s'allume sur l'écran.
- Pour déverrouiller les touches, appuyez à nouveau sur LOCK 3'S pendant 3 s. L'éclairage s'éteint.
IMPORTANT! Dans le mode déverrouiller, si vous n'appuyez sur aucune touche pendant 25 s environ, le système entre automatiquement dans le mode verrouiller.
Alarme ouverture de porte
Lorsque la porte du réfrigérateur est laissée ouverte ou pas complètement fermée pendant environ 1 minute, l'appareil déclenche une alarme.
Fermer la porte du réfrigérateur, l'alarme s'arrête.
Attention, vérifier la bonne fermeture de porte du congélateur qui n'est pas équipé de cette alarme porte ouverte.
Déplacement de votre produit
Si l'appareil est éteint pour une raison quelconque, attendez 10 minutes avant de le remettre en marche. Cela permettra à la pression du système de réfrigération de se stabiliser avant le redémarrage.
- Éteignez l'appareil et débranchez le câble d'alimentation de la prise secteur. Enlevez tous les aliments. Enlevez également toutes les pièces mobiles (clayettes, accessoires, etc.) ou attachez-les dans l'appareil afin d'éviter tout risque de chic.
- Déplacez l'appareil jusqu'à son nouvel emplacement. Si l'appareil a été placé sur un de ses côtés durant un certain temps, remettez-le en position verticale et attendez au moins 10 minutes avant de le mettre en marche.
Votre appareil utilise de l'isobutane (R600a) comme réfrigérant. Le R600a est un gaz naturel et écologique, mais il est explosif. Vous devez donc faire attention pendant le transport et l'installation pour éviter que les éléments refroidisseurs de l'appareil ne soient endommagés. En cas de fuite due à la déterioration des éléments refroidisseurs, éloignez votre appareil des flammes nues et des sources de chaleur, et ventilez plusieurs minutes la pièce où il se trouve.
Utilisez le congélateur
- Pour conserver les aliments surgelés.
- Pour fabriquer des glaçons.
- Pour congeler les aliments.
Remarque: Assurez-vous que la porte du congélateur a été fermée correctement.
Achat d'aliments surgelés
- L'emballage ne doit pas être endommagé.
- Consommiez-les avant la « date de péremption / limite d'utilisation / date de consommation »
- Dans la mesure du possible, transportez les aliments congélés dans un sac isotherme et mettez-les rapidement au congélateur.
Conservation d'aliments surgelés
Stockez-les à une température de -18 °C ou moins. Évitez d'ouvrir la porte du congélateur inutillement.
Congélation des aliments frais
Ne congelez que des aliments frais et en bon état.
Pour conserver au possible la valeur nutritive, la saveur et la couleur, les légumes doivent être blanchis avant d'être congelés.
Il n'est pas nécessaire de blanchir les aubergines, les poivrons, les courgettes et les asperges.
Remarque : Les alimentés à congeler ne doivent pas entrer en contact avec les alimentés déjà congélés.
- Les aliments suivants peuvent être congelés :
Les gâteaux et les pâtisseries, les poissons et les fruits de mer, la viande, le gibier, la volaille, les légumes, les fruits, les herbes, les œufs sans coquilles, les produits laitiers comme le fromage et le beurre, les plats cuisinés et les restes tels que les soupes, les ragôts, la viande et le poisson cuits, les plats de pommes de terre, les soufflés et les desserts.
- Les aliments suivants ne sont pas adaptés à la congélation :
Les types de légumes qui sont généralement consommés crus, comme la laitue ou les radis, les œufs en coquilles, les raisins, les pommes entières, les poires et les pêches, les œufs durs, les yaourts, le lait fermenté, la crème aigre et la mayonnaise.
Emballage des aliments surgelés
Utilisez des emballages hermétiques pour conserver les aliments : cela permet d’éviter qu’ils ne se déshydratent ou ne perdent leur saveur.
- Placez les aliments dans des emballages.
- Évacuez l'air.
- Scellez l'emballage.
- Étiquetez l'emballage avec le contenu et la date de congélation.
Emballages appropriés :
Film plastique, film tubulaire de polyéthylène, papier d'aluminium, récipients de congélation.
Ces produits sont disponibles dans les points de vente spécialisés.
Durées de conservation recommandées des aliments congélés dans les tiroirs du congélateur
Ces durées varient en fonction du type d'aliment. Les aliments que vous congelez peuvent être conservés de 1 à 12 mois (minimum à -18 °C).
| Aliments | Durée de
congélation |
| Bacon, ragoût, lait | 1 mois |
| Pain, glace, saucisses, tartes, fruits de
mer préparés, poissons gras | 2 mois |
| Poissons non gras, fruits de mer, pizzas,
scones et muffins | 3 mois |
| Jambon, gâteaux, biscuits, bœuf, côtelettes
d'agneau, morceaux de volaille | 4 mois |
| Beurre, légumes (blanchis), øeufs entiers et
jaunes d'œufs, écrevisses cuites, viande
hachée (crue), porc (cu) | 6 mois |
| Fruits (secs ou en sirop), blancs d'œufs,
bœuf (cu), poulet entier, agneau (cu),
gâteaux aux fruits | 12 mois |
N'oubliez jamais :
- Lorsque vous congelez des aliments frais comptant une « date de péremption / limite d'utilisation / date de consommation », vous devez les congeler avant l'expiration de cette date.
- Vérifiez que les aliments n'ont pas déjà été congelés. En effet, les aliments congelés qui ont complètement décongelé ne doivent pas être recongelés.
- Une fois décongelés, les aliments doivent être consommés rapidement.
Conservation des aliments dans le réfrigérateur
Le réfrigérateur permet de prolonger la durée de conservation des denrées périssables.
Conservation des aliments frais
Pour des résultats optimaux :
- Ne conservez que des aliments qui sont très frais et de bonne qualité.
- Veillez à ce que les aliments soient bien emballés ou couverts avant d'être stockés. Cela permettra d'éviter que les aliments se déshydratent, que leur couleur se détériore ou qu'ils perdent leur goût et aidera à maintenir leur fraîcheur. Cela permettra également d'empêcher le transfert d'odeurs. Assurez-vous que les aliments à forte odeur sont emballés ou couverts et entreposés à l'écart des aliments tels que le beurre, le lait et la crème qui sont susceptibles de se gâter du fait des odeurs fortes.
- Faites refroidir les aliments chauds avant de les mettre au réfrigérateur.
Compartment congélateur (-14°c~22°c)
Congélation, stockage de produits surgelés
Compartiment du réfrigérateur (2^ 8^) (4^)
L'air froid coule de sorte que la partie inférieure est la plus froide. Rangez vos aliments dans un espace optimal pour
| Section supérieure: | conserves, pain, gâteaux... |
| Section centrale: | produits laitiers, plats cuisinés, desserts... |
| Section inférieure: | viande, produits carnés, épicerie fine... |
| Le bac: | fruits frais, legumes, salades... |
| Container: | fresh fruit, vegetables, salads... |
Étagères de porte de réfrigérateur (2^ 8^)
Section supérieure: œufs, beurre, fromage...
Section centrale: boissons, canettes, bouteilles...
Section inférieure: boissons, canettes, bouteilles...
Produits laitiers et œufs
- La plupart des produits laitiers préemballés comportent une « date de péremption / limite d'utilisation / date de consommation » estampillée sur leur emballage. Rangez-les dans le réfrigérateur et respectez la date recommandée.
- Le beurre peut être contaminé par des aliments de forte odeur, de sorte qu'il est préférible de le conserver dans un récipient hermétique.
- Les œufs peuvent être stockés dans le réfrigérateur.
Vande rouge
- Placez la viande rouge fraîche sur une assiette et recouvrez-la de papier ciré, de film plastique ou de papier d'aluminium.
- Rangez les viandes cuites et crues dans des assiettes séparées. Cela permettra d’éviter que les jus s’écoulant de la viande crue contaminent les viandes cuites.
Volaille
- Les volailles entières fraîches doivent être rincées à l'intérieur et à l'extérieur avec de l'eau froide, séchées et placées sur une assiette. Couvrez-les ensuite avec du film plastique ou du papier d'aluminium.
- Les morceaux de volaille doivent aussi être stockés de cette manière. Les volailles entières doivent être farcies juste avant la cuisson et pas avant, car cela pourrait entraîner une intoxication alimentaire.
Poisson et fruits de mer
- Les poissons entiers et les filets doivent être consommés le jour de l'achat. Jusqu'à la consommation, réfrigérez-les dans une assiette couverte de film plastique, de papier sulfurisé ou de papier d'aluminium.
- Si vous les entreposez une nuit ou plus, veillez à acheter du poisson très frais. Les poissons entiers doivent être rincés à l'eau froide pour enlever les écailles et les saletés, puis essuyés avec des serviettes en papier. Placez le poisson entier ou les filets dans un sac en plastique scellé.
- Gardez toujours les fruits de mer réfrigérés. Consommez-les dans un délai de 1 ou 2 jours.
Aliments précuits et restes cuisinés
- Ils doivent être conservés dans des récipients adaptés et couverts afin que les aliments ne se dessèchent pas.
- Gardez-les 1 ou 2 jours seulement. Réchauffez les restes une seule fois jusqu'à ce qu'ils soient chauds et fumants.
Légumes et fruits frais
- Le bac à légumes est l'endroit optimal de conservation des fruits et légumes frais.
- Prenez soin de ne pas stocker les aliments suivants à des températures inférieures à 7 °C pendant de longues périodes :
Agrumes, melons, aubergines, ananas, papayes, courgettes, fruits de la passion, concombres, poivrons, tomates.
- Des changements indésirables se produisent à basse température comme l'amollissement de leur chair, un brunissement et/ou une décomposition accélérée.
- Ne réfrigérez pas les avocats (jusqu'à ce qu'ils soient mûrs), les bananes et les mangues.
Réglement de température du compartiment refroidissant
Il y a un bouton de contrôle de la température dans le compartiment du réfrigerateur pour utiliser le compartiment refroidissant comme refroidisseur ou bac à légumes.
Pour utiliser le compartiment refroidissant comme refroidisseur, placez le bouton sur la position "CHILLER". Il convient à l'entreposage à court terme du poisson ou d'autres aliments frais. Les aliments resteront frais mais ne seront pas congelés.
Pour utiliser le compartiment refroidissant comme un bac à légumes, placez le bouton sur la position "CRISPER". Il convient au stockage des fruits et légumes. Il est recommandé de régler la température du réfrigérateur en dessous de 4°C. Durée de conservation : 2 à 3 jours.
Inversion de la porte
Avant d'inverser le sens d'ouverture de la porte, préparez les outils et le matériel listés ci-dessous : tournevis droit, tournevis cruciforme, clé et composants fournis dans le sac en plastique :
Cache de la charnière de porte gauche x 1
Mécanisme de fermeture gauche pour porte supérieure x 1
Mécanisme de fermeture gauche pour porte inférieure x 1
Charnière supérieure gauche x 1
- Dévissez le cache de la charnière supérieure et débranchez les connecteurs de l'interrupteur de porte et du harnais.
- Dévissez la charnière supérieure.
- Déplacez l'interrupteur de porte du cache de la charnière de porte droite vers le cache de la charnière gauche situé dans le sac des pièces.
- Retirez le cache en haut de la porte supérieure et déplacez le harnais du côté droit vers le côté gauche, puis replacez le cache.
- Déplacez le cache situé en haut à gauche vers la droite.
- Démontez la porte supérieure, retirez la vis de la charnière centrale à l'aide du tournevis cruciforme, puis démontez la porte inférieure.
- Déplacez les caches des trous des charnières du côté gauche vers le côté droit.
- Dévissez la charnière inférieure. Ensuite, retirez les pieds réglables de chaque côté.

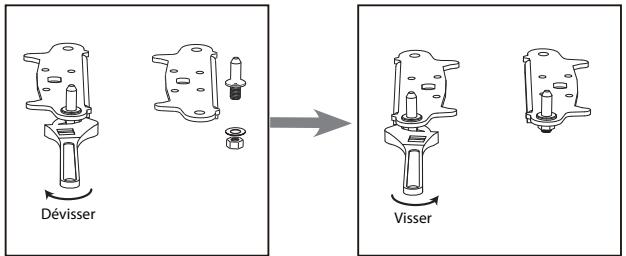

- Dévissez et retirez la broche de la charnière inférieure, retournez le support et remettez-le en place.
- Replacez le support de montage avec la broche de la charnière inférieure. Remettez les deux pieds réglables en place.
- Retirez les mécanismes de fermeture des portes inférieure et supérieure, puis fixez les nouveaux mécanismes du sac de pièces sur le côté gauche.
- Retirez les joints de la porte du réfrigérateur et du congélateur, puis refixez-les après avoir fait pivoter la porte.
- Installez la porte inférieure, en réglant et fixant la charnière centrale sur le corps de l'appareil.
- Replacez la porte supérieure en veillant à ce qu’elle soit alignée avec le corps de l’appareil, afin que le joint permette de fermer hermétiquement la porte. Fixez ensuite la porte en vissant bien la charnière supérieure gauche.
- Connectez les harnais de la porte et du corps de l'appareil. Replacez ensuite le cache de la charnière supérieure. Avant de visser le cache, branchez les connecteurs de l'interrupteur de porte.
FR-24
Degivrage
Cet appareil est équipé d'un système de froid ventilé sans givre.
Grâce à ce système, le réfrigérateur et le congélateur restent en permanence exempts de givre sans que les aliments stockés dans les tiroirs du congélateur ne décongèlent.
Conseils d'économie d'énergie
Pour une utilisation optimale de l'énergie de votre appareil :
- Veillez à ce que le réfrigérateur congélateur soit correctement aéré comme recommandé dans les instructions d'installation.
- Laissez les boissons et aliments chauds refroidir à l'air ambiant avant de les placer dans l'appareil.
- Décongelez les aliments congelés dans le réfrigerateur et utilisez ainsi la basse température des aliments congelés pour refroidir les aliments réfrigerés.
- Minimisez la fréquence d'ouverture des portes.
- Ouvrez l'appareil aussi brievement que possible. Veillez à ce que les portes soient toujours bien fermées.
Bruit normal
- Les moteurs en fonctionnement.
- Le réfrigérant s'écoulant dans les tubulures.
N'utilisez pas de produits nettoyants abrasifs ou desolvants.
- Débranche l'appareil de la prise secteur.
- Sortez les aliments et conservez-les dans un endroit frais.
- Nettoyez l'appareil avec un chiffon doux, de l'eau tiède et du détergent.
- Nettoyez les joints des portes avec de l'eau claire uniquement, puis essuyez-les soigneusement.
- Après le nettoyage, rebranchez l'appareil et réglez les températures désirées.
- Replacez les aliments dans l'appareil.
Conseils de nettoyage
- Retirez l'ensemble des clayettes, balconnets de porte, bacs à légumes, accessoires amovibles (tels que le casier à œufs et le bac à glaçons s'ils sont inclus) et/ou tiroirs de l'appareil. Lavez-les à l'eau savonneuse tiède avec une éponge douce. Rincez et séchez soigneusement.
- Essuyez les éléments intérieurs (y compris l'interrupteur de porte, le bouton de réglage de la température et le couvercle de lampe) avec un chiffon humide imbibé d'un mélange d'eau tiède et de liquide vaisselle. Pour les taches tenaces, utilisez du bicarbonate de soude.
- Essuyez les portes, y compris les bords, avec un chiffon microfibres imbibé de liquide vaisselle doux et d'eau. Utilisez une éponge humide et une brosse souple (telle qu'une brosse à dents) pour enlever les aliments coincés.
Changement des ampoules
Les lampes à LED dans le réfrigérateur et le congélateur ne peuvent pas être remplacées par l'utilisateur. Si les lampes à LED s'arrêtent de fonctionner, veuillez contacter le centre de réparation agréé local.
GUIDE de dépannage
En cas de problème avec votre appareil, effectuez les vérifications suivantes avant de contacter le service client.
| Problème | Causes possibles | Solution possible |
| L'appareil ne fonctionne pas. | La prise murale n'est pas alimentée en électricité. | Vérifiez que la prise est correctement branchée et que l'alimentation est activée. |
| L'appareil est bruyant. | L'appareil n'est pas stable et n'est pas mis à niveau. | Reportez-vous au paragraph « Installation » . |
| L'appareil refroidit pas. | Le réglage de la température n'est pas correct. Ouvertures fréquentes de la porte et des tiroirs. Grande quantité d'aliments récemment ajoutée. | Reportez-vous au paragraphe « Réglage des températures et fonctions » . Minimisez les ouvertures de porte et de tiroirs pour permettre aux températures de se stabiliser. |
| Durée de montée en température | Autonomie de 10.5 h |
| Pouvoir de congélation | 6.4kg / 24 h |
| Classe de protection contre les chocs électriques | I |
| Tension et fréquence nominales | 220-240V~ 50Hz |
| Courant nominal | 0,9A |
| Réfrigérant / Quantité | R600a / 52g |
| Isolant | Cyclopentane |
| Poids net | 70kg |
| Puisance d'entrée | 110W |
| Puisance maximale de la lampe | 2.5W |
| Puisance de dégivrage | 160W |
REMARQUE: Les données techniques ci-dessus ont été mesurées avec le tiroir inférieur du congélateur en place.
Thomson et le logo Thomson sont des marques de Technicolor (S. A.) ou de ses filiales et sont utilisées sous licence par Fnac Darty (S. A.).
Source lumineuse replacable (LED uniquement) par un professionnel
Ce produit contient une source lumineuse de classe d'efficacité énergétique G.
| Fiche d'information sur le produitRÉGLEMENT DÉLÉGUAGE (UE) 2019/2016 DE LA COMMISSION en ce qui concerne l'étiquetage énergétique des apparèils de réfrigération |
| Nom du fournisseur ou marque commerciale: Etablissements Darty & fils © | THOMSON |
| Adresse du fournisseur: 129 Avenue Gallieni, 93140 Bondy, France |
| Référence du modele: CTH322NFLGW |
| Type d'appareil de réfrigération: |
| Appareil à faible niveau de bruit: | non | Type de construction: | à pose libre |
| Appareil de stockage du vin: | non | Autre apparéil de réfrigération: | oui |
| Paramètres généraux du produit: |
| Paramètre | Valeur | Paramètre | Valeur |
| Dimensions hors tout (millimètres) | Hauteur | 1850 | Volume total (dm3 ou l) | 323 |
| Largeur | 600 |
| Profon-deur | 685 |
| IEE | 125 | Classe d'efficacité énergétique | F |
| Émissions de bruit acoustique dans l'air [dB(A) re 1 pW] | 40 | Classe d'émission de bruit acoustique dans l'air | C |
| Consommation d'énergie annuelle (kWh/an) | 311 | Classe climatique: | Tempérée élargie/ tempérée/ subtropicale |
| Température ambiente minimale (°C) à laquelle l'apparéil de réfrigération est adapté | 10 | Température ambiente maximale (°C) à laquelle l'apparéil de réfrigération est adapté | 38 |
| Réglage hiver | non | | |
| Paramètres des compartments: |
| Type de compartment | Paramètres et valeurs de compartment |
| Volume de compartment (dm3 ou l) | Réglage de température recommandi pour un stockage optimisé des denrées alimentaires (°C) | Pouvoir de congélation spécifique (kg/24 h) | Mode de dégivrage (dégivrage automatique = A, dégivrage manuel = M) |
| Garde-manger | non | — | — | — | — |
| Stockage du vin | non | — | — | — | — |
| Cave | non | — | — | — | — |
| Denrées alimentaires fraîches | oui | 219,0 | 4 | — | A |
| Denrées hautement périssables | non | — | — | — | — |
| Sans étoile ou fabrication de glace | non | — | — | — | — |
| 1 étoile | non | — | — | — | — |
| 2 étoiles | non | — | — | — | — |
| 3 étoiles | non | — | — | — | — |
| 4 étoiles | oui | 104,0 | -18 | 6,4 | A |
| Zone 2 étoiles | non | — | — | — | — |
| Compartment à température variable | non | — | — | — | — |
| Compartiments "quatre étoiles" |
| Dispositif de congélation rapide | oui |
| Pour apparèils de stockage du vin |
| Nombre de bouteilles de vin standard | — |
| Paramètres de la source lumineuse (°): |
| Type de source lumineuse | LED |
| Classe d'efficacité énergétique | G |
| Durée minimale de la garantie offerte par le fabricant: 24 mois |
| Informations complémentaires: |
| Lien internet vers le site web du fournisseur où se trouvent les informations visées à l'annexe II, point 4, du règlement (UE) 2019/2019 de la Commission : www.darty.com / www.vandenborre.be |
(a) Tel que déterminé conformément au règlement délégué (UE) 2019/2015 de la Commission. Classe climatique :
- Tempérée élargie: «Cet apparéil de réfrigération est destiné à être utilisé à des températures ambiantes comprises entre 10°C et 32^.
- Tempérée: «Cet apparéil de réfrigération est destiné à être utilisé à des températures ambantes compris entre 16°C et 32°C.
- Subtropicale: «Cet apparéil de réfrigération est destiné à être utilisé à des températures ambantes comprises entre 16°C et 38^
Cet appareil de réfrigération n'est pas destiné à être utilisé comme un appareil intégrable.
Pour accéder aux informations sur le modèle stockées dans la base de données des produits :
Cliquez le lien
Pour demander une réparation professionnelle et commander des pièces de rechange, veuillez vous adresser au service après-vente FNAC DARTY.
Les pièces de rechange pour vos appareils seront livrées sous 15 jours ouvrés après réception de la commande.
Veuillez noter!
Tous les appareils ont une garantie de 2 ans.
La garantie ne couvre pas les dommages causés par une mauvaise installation, une modification non autorisée, une auto-réparation ou une réparation non professionnelle.
Contactez-nous :
| DARTY
www.darty.com | Vanden Borre
in alle vertrouwen | BCC
www.bcc.nl |
| 0978 970 970
24 heures / 24
7 jours / 7 | www.vandenborre.be | 020 334 88 88
8h – 18h
Lundi à Samedi |
| 129 Avenue Gallieni,
93140 Bondy,
France | Slesbroekstraat 101
1600 Sint-Pieters-Leeuw
Belgium | Bellsigngel, 61
1119 NT SCHIPHOL
Netherlands |
En tant que distributeur responsable, nous accordons une grande importance à la protection de l'environnement.
Nous vous encourageons à respecter les procédures correctes de mise au rebut de votre appareil, des piles et des éléments d'emballage. Cela aidera à préserver les ressources naturelles et à garantir qu'il soit recyclé d'une manière respectueuse de la santé et de l'environnement.
Veuillez désigner ce produit et son emballage selon les lois et les règles locales.
Puisque ce produit contient des composants électroniques et parfois des piles, le produit et ses accessoires doivent être jetés séparément des déchets domestiques lorsque le produit est en fin de vie.

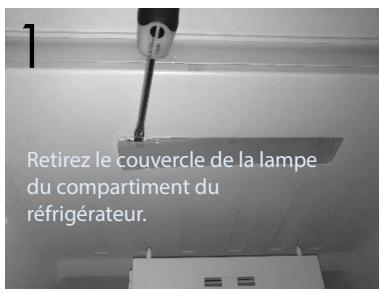

Avant de jeter votre appareil, démontrez la lumière LED de votre appareil.
Pour plus d'informations sur les procédures de mise au rebut et de recyclage, contactez les autorités de votre commune.
Apportez l'appareil à un point de collecte local pour qu'il soit recyclé. Certains centres acceptent les produits gratuitement.
En raison des mises au point et améliorations constamment apportées à nos produits, de petites incohérences peuvent apparaître dans ces instructions. Veuillez nous excuser pour la gène occasionnée.
Établissements Darty & fils ©,
129 Avenue Gallieni, 93140 Bondy, France
13/10/2021
ZONE La plus FROIDE du refrigerateur
Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigerateur. Cette zone est délimitée en bas par la vitre du bac à légumes, et en haut par le symbole ou bien la clayette positionnée à la même hauteur.
Afin de garantir les températures dans cette zone, veillez à ne pas modifier le positionnement de cette clayette.
Dans les réfrigerateurs à air pulsé (équipés d'un ventilateur ou modèles No Frost), le symbole de la zone la plus froide n'est pas représenté car la température à l'intérieur de ceux-ci est homogène.
Installation de l'indicateur de temperature
Pour vous aider à bien régler vos réfrigerateurs, celui-ci est équipé d'un indicateur de température qui permettra de contrôler la température moyenne dans la zone la plus froide.
ATTENTION: Ce indicateur est prévu pour fonctionner uniquement avec votre réfrigerateur, veillez à ne pas l'utiliser dans un autre réfrigerateur (en effet, la zone la plus froide n'est pas identique), ou pour toute autre utilisation.
INDICATEUR DE TEMPERATURE: ZONE LA PLUS FROIDE DE VOTRE REFRIGERATEUR.
Verification de la temperature dans la ZONE la plus FROIDE
- Grâce à l'indicateur de température, vous pourrez vérifier régulièrement que la température de la zone la plus froide est correcte. En effet, la température à l'intérieur du réfrigerateur est fonction de plusieurs facteurs tels que la temperature ambiennte du local, la quantité de denrées stockées, la fréquence d'ouverture de la porte. Prenez ces facteurs en considération lors du réglage de l'appareil.
Lorsque l'indicateur indique « OK », cela signifie que votre thermostat est bien réglé, et que la température intérieure est correcte.
Si la couleur de l'indicateur est blanche, ILA signifie que la tempereature est
trop élevée, il faut dans ce cas augmenter le réglage du thermostat et
attendre 12 heures pour effectuer un nouveau contrôle visuel de l'indicateur.
Après chargement ou ouverture de la porte, il est possible que l'indicateur
devienne blanc au bout de quelques instants.
Réglage correct
Température trop élevée, régalez le thermostat
| Reference number
2014/30/EU
2014/35/EU
2009/125/EC
2011/65/EU & (EU) 2015/863 | Title
EMC Directive (EMC)
Low Voltage Directive (LVD)
Eco design requirements for energy-related products (ErP)
RoHS |
| EMC:
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN IEC 61000-3-2:2019
EN 61000-3-3:2013+A1:2019 |
| LVD:
EN 60335-1:2012+A11:2014+A13:2017+A14:2019+A1:2019+A2:2019
EN 60335-2-24:2010+A1:2019+A2:2019
EN 62233:2008 |
| ErP:
(EU) 2019/2016 (EU) 2019/2019 (EU) 2021/340 (EU) 2021/341
EN 62552-1:2020 EN 62552-2:2020 EN 62552-3:2020
EN 60704-1:2010+A11:2012
EN 60704-2-14:2013+A11:2015+A1:2019
(EU) 2019/2015 (EU) 2019/2020 |
| La presente déclaration de conformité est établie sous la seule responsabilité du fabricant.
This declaration of conformity is drawn up under the sole responsibility of the manufacturer.
Deze conformiteitsverklaring wordtuitsluitend onder de verantwoordelijkheid afgelegd van de fabrikant.
Estadeclaraciónde conformidadse redacta bajo la exclusivaresponsibilitaddel Fabricante.
Estadeclaraciónde conformidadéredigida soba responsabilitaded exclusiva do fabricante.
Le responsablede cette déclaration est :
The person responsible for this declaration is:
De verantwoordelijoe persoon voor deze verklaring is:
La persona responsable de estadeclaraciónes:
A personne responsavel por estadeclaracióné:
Signé par et au nom de – Signed by and on behalf of: Etablissements Darty & Fils
Nom – Name : Hervé HEDOUIS
Fonction - Position: General Manager Direct Sourcing |
| Place, Date / Lieu:
Bondy, juillet 8, 2021 | DocuSigned by:
Henrique Hedouis
EB110BB7CA6C45A... |
