WK175 - Climatiseur LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Armoire de climatisation des vins
Marque	LIEBHERR
Modèle	WK175
Dimensions (série 18)	Hauteur : 884 mm, Largeur : 602 mm, Profondeur : 631 mm
Autres dimensions disponibles	Séries 29, 41, 46, 57 (voir manuel)
Poids estimé	Environ 60 kg (variable selon série)
Alimentation électrique	220-240 V, 50/60 Hz, fusible 10 A
Réglage de température	De 1 (froid min) à 7 (froid max) avec bouton rotatif
Plage de température de conservation	10 à 14 °C recommandé
Capacité (série 18)	68 bouteilles (Bordeaux 0,75 L)
Filtre à charbon actif	Oui, remplacement annuel recommandé
Éclairage intérieur	Tube fluorescent avec interrupteur, remplaçable
Dégivrage	Automatique, bac d'évaporation
Inversion du sens d'ouverture de la porte	Possible, procédure décrite dans la notice
Réfrigérant	R600a (isobutane), quantité indiquée sur plaquette signalétique
Volume minimal de la pièce	1 m³ pour 8 g de réfrigérant (selon norme EN 378)
Nettoyage	Eau tiède avec détergent doux, éviter nettoyeurs vapeur
Consignes de sécurité	Ne pas utiliser comme marchepied, réparations par SAV agréé
Accessoires fournis	Poignée, clayettes, porte-étiquettes, étiquettes
Pièces détachées disponibles	Filtre à charbon, tube d'éclairage, étiquettes (chez revendeur)
Normes	Antiparasite EN 55014, conformité CE

FOIRE AUX QUESTIONS - WK175 LIEBHERR

Comment régler la température de mon armoire LIEBHERR WK175 ?

Tournez le bouton de réglage à l'aide d'une pièce de monnaie entre les positions 1 (froid minimum, température la plus élevée) et 7 (froid maximum, température la plus basse). La température idéale pour la conservation des vins est comprise entre 10 et 14 °C.

Quelle est la capacité en bouteilles de l'armoire WK175 ?

La capacité dépend de la série. Pour la série 18, elle est de 68 bouteilles de Bordeaux 0,75 L. Les séries 29, 41, 46 et 57 offrent respectivement 115, 169, 196 et 231 bouteilles. Consultez le schéma de stockage dans la notice.

Comment remplacer le filtre à charbon actif ?

Saisissez le filtre par sa poignée, tournez-le à droite ou à gauche pour le déverrouiller, puis extrayez-le. Pour installer le nouveau, placez-le en position verticale et tournez jusqu'à encliquetage. Un remplacement annuel est recommandé.

L'éclairage intérieur ne fonctionne plus, que faire ?

Débranchez l'appareil. Déclipsez le déflecteur avant, retirez le tube fluorescent en le tournant d'1/4 de tour, remplacez-le par un tube neuf, puis remontez le déflecteur. Si le problème persiste, contactez le SAV.

Puis-je inverser le sens d'ouverture de la porte ?

Oui, la notice décrit la procédure complète. Elle implique de dévisser les pivots, de transférer la poignée et les caches de l'autre côté, puis de remonter la porte. Suivez les étapes illustrées dans le manuel.

Que faire si l'appareil fait du bruit ?

Vérifiez que l'appareil repose bien à plat sur le sol. Des bruits d'écoulement dans le circuit frigorifique sont normaux. Si le bruit est excessif, assurez-vous que rien ne touche l'arrière de l'appareil.

Comment nettoyer mon armoire à vin LIEBHERR ?

Arrêtez et débranchez l'appareil. Nettoyez l'intérieur et l'extérieur avec un chiffon doux imbibé d'eau tiède et d'un peu de liquide vaisselle. N'utilisez jamais de nettoyeur vapeur ni de produits abrasifs. Essuyez soigneusement.

Pourquoi la température à l'intérieur est-elle trop élevée ?

Vérifiez le réglage du bouton (position plus élevée = plus froid). Assurez-vous que l'aération est bonne et que l'appareil n'est pas près d'une source de chaleur. Un thermomètre supplémentaire peut aider à vérifier la température réelle.

Que faire en cas de panne de courant prolongée ?

Laissez la porte fermée pour maintenir la température le plus longtemps possible. Après le retour du courant, ne branchez pas immédiatement ; attendez environ 30 minutes avant de remettre l'appareil en marche.

Où trouver le numéro de SAV pour mon appareil ?

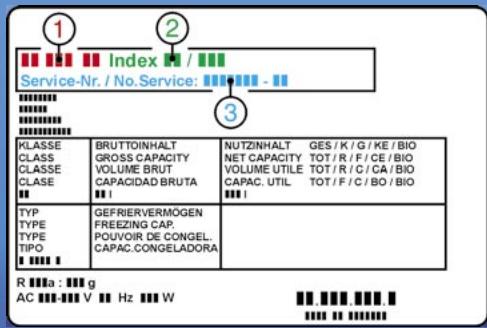

La plaquette signalétique se trouve sur la paroi intérieure gauche de l'appareil. Elle comporte la désignation, l'index et le numéro SAV. Notez ces informations avant de contacter le service après-vente.

MODE D'EMPLOI WK175 LIEBHERR

Nous vous félicitons chaleureusement d'avoir acheté cette armoire de climatisation des vins. En choisissant ce produit, vous avez opté pour un appareil de haut de gamme, qui emporte l'adhésion en raison de son irréprochable confort d'utilisation, d'une fiabilité exemplaire et d'un niveau de qualité très élevé. Nous vous souhaitons beaucoup de satisfaction avec votre nouvelle armoire de climatisation des vins - et beaucoup de plaisir en dégustant vos vins.

Les sols pauvres disposant d'un bon drainage sont la meilleure condition préalable à la récolte de bons vins. La composition du sol détermine la vitalité de la vigne, et celle-ci influence à son tour la qualité des raisins. À côté du sol, le climat est pour le vin un facteur aussi décisif. Car la lumière et l'humidité de l'air sont importantes pour la maturité du goût du vin.

Le bon environnement pour vos vins.

L'art du vin est un art très délicat. Depuis la plantation des vignes jusqu'au moment de la vendange et de la vinification (préparation du vin) en passant par la période de mûrissement, trois facteurs influent sur le vin : la lumière, l'humidité de l'air et les températures ambiantes. Une fois mis en bouteille, il reste également sensible à la manière dont il subit. Pour obtenir la pleine maturité du goût ou le bon arôme du vin, ce dernier doit être vieilli dans les meilleures conditions - et pour y parvenir, votre armoire de climatisation des vins offre les meilleures conditions.

Sommaire

Mise en place

Dimensions

Raccordement électrique

Mise en marche et arrêt de l'appareil

Réglage de la température

Remplissage

Conservation des vins

Filtre à charbon actif : renouvellement de l'air assure 40-41

Étiquettes d'identification

Eclairage intérieur

Dégivrage

Nettoyage 42-43

Pannes événuelles

Schémas de stockage 44-45

Inversion du sens d'ouverture de la porte 46-47

Recommandations et consignes de sécurité

Arrêt prolongé

Protection de l'environnement

Prescriptions générales. 48-49

Mise en place

• Sur le lieu d'installation, la température ambiantedevrait être comprise entre et 43°C (Appareils à porte vitrée 10° - 38°C). Veuillez éviter les emplacements dans les zones exposées à un ensoleillement direct et à proximité de sources de chaleur telles qu'une cuisinière ou le chauffage.
• Veuillez fixer la poignée sur la face de la porte conformément à l'illustration figurant sous "Inversion du sens d'ouverture de la porte". En effectuant vous-même le montage, vous contribuez à réduire le volume de matériaux d'emballage.
• Le sol du lieu d'installation doit être horizontal et régulier. Vous pouvez compenser des irrégularités au moyen des pieds réglables. Cet appareil peut être adossé directement contre un mur.
• Veuillez assurer une bonne ventilation et une bonne évacuation de l'air.
• Le site d'installation de votre appareil doit impérativement être conforme à la norme EN 378, à savoir un volume de 1m³ pour 8g de fluide réfrigérant type R 600a, pour interdire toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigérant sont indiquées sur la plaquette signalétique à l'intérieur de l'appareil.

Dimensions

Série 18: hauteur : 884 mm, largeur : 602 mm, profondeur : 631 mm

Série 29: hauteur : 1250 mm, largeur : 659 mm, profondeur : 683 mm

Série 41: hauteur : 1644 mm, largeur : 659 mm, profondeur : 683 mm

Série 46: hauteur : 1841 mm, largeur : 659 mm, profondeur : 683 mm

Série 57: hauteur : 1705 mm, largeur : 755 mm, profondeur : 720 mm

Raccordement électrique

Le type de courant (courant alternatif) et la tension sur le lieu d'installation doivent correspondre aux indications portées sur la plaquette signalétique. La plaquette signalétique se trouve dans le haut, sur le côté interieur gauche. Le fusible de protection doit être au moins de 10 A. Après le transport, veuillez laisser reposer l'appareil pendant env. 1/2 à 1 heures avant de le brancher sur une prise de courant comptant un contact de mise à la terre, dont la mise à la terre est effectuée de manière réglementaire. S'assurer également que la prise de courant n'est pas située derrière l'appareil et qu'elle est facilement accessible.

Mise en marche et arrêt de l'appareil

Il est recommandé de nettoyer l'intérieur de l'appareil avant la mise en service (voir chapitre "Nettoyage" pour de plus amples détails). L'appareil a été contrôlé et est livré avec un réglage usine pour une utilisation dans des conditions normales. Après le branchement de la fiche de contact sur une prise courant réglementaire, l'appareil est en fonction.

• Arrêt : débrancher la prise ou retirer le fusible de la prise.

Réglage de la température

Tournez le bouton de réglage température à l'aide d'une pièce de monnaie en positionnant la flèche entre "1" et "7".

Position "1" = froid minimum, température la plus élevée

Position "7" = froid maximum, température la plus basse

Remplissage

Différentes options pour l'équipement de votre armoire de climatisation des vins vous sont représentées dans le schéma d'aménagement joint. Veuillez remarquer que nous utilisons des clayettes à fils particulièrement flexibles, qui peuvent être fléchies en fonction du mode de remplissage. Cela n'a toutefois aucun effet négatif sur la sécurité du stockage.

Conservation des vins

Pour les conserver à long terme, il est recommandé de stocker les vins à une température comprise entre 10 et 14°C. Cette température, équivalente à celle d'une cave à vins, réunit les conditions optimales nécessaires à la maturation du vin.

Dans la mesure du possible, classe les vins de même nature par surface de rangement. Vous pourrez ainsi sortir facilement une bouteille sans trop déplacer les autres ni agiter celles qui sont destinées au vieillissement.

Filtre à charbon actif : renouvellement de l'air assuré

Selon les conditions d'environnement, les vins continuent d'évoluer en permanence : la qualité de l'air est donc un facteur déterminant de sa conservation. Dans la partie inférieure de la paroi arrière de l'armoire, un filtre à charbon actif est installé pour garantir un début d'air qualitativement optimal.

Nous recommandons l'échange annuel du filtre représenté, que vous pouvez commander auprès de votre revendeur spécialisé.

Remplacement du filtre : saisissez le filtre par sa poignée. Tournez de vers la droite

ou vers la gauche. Vous pouvez ensuite extraire le filtré.

Mise en place du filtré : placez le filtré et sa poignée en position verticale. Tournez de vers la droite ou vers la gauche jusqu'à ce qu'il s'enclipse.

Étiquettes d'identification

(selon équipement)

L'appareil est livré avec un porte-étiquette et une étiquette d'identification pour chaque surface de rangement. Vous pouvez ainsi indiquer quelle est la bouteille de vin conservée à chaque niveau. Utilisez un crayon HB pour écrire sur ces étiquettes. Vous pourrez ainsi les gommer facilement. Des étiquettes d'identification (selon le modèle, avec porte-étiquette) peuvent être obtenues auprès de votre revendeur spécialisé.

• Montage: enclipser le porte-étiquette comme indiqué en fig. A et glisser l'étiquette par le haut.
• Montage pour des clayettes en bois : introduire les étiquettes d'identification par le haut, comme cela est représenté en figure B.

fig. A

fig. B

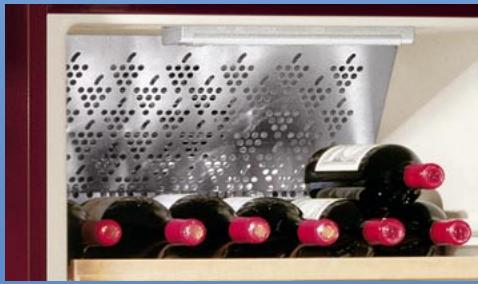

Éclairage intérieur pour les-appareils à portevitrée

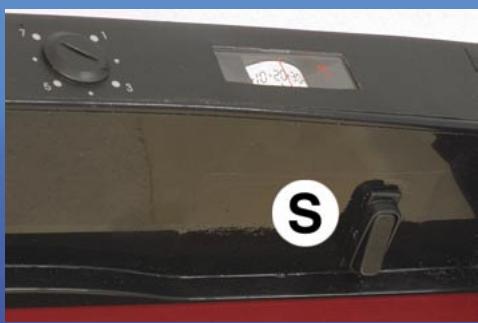

L'éclairage se trouve à l'intérieur en haut. L'interrupteur se place juste sous le panneau supérieur permettant d'allumer et d'éteindre l'ampoule.

Remplacement du tube :

• Débrancher la prise de l'appareil ou retirer le fusible.
• désenclipser le déflecteur de la réglette à l'avant et le retirer par le bas.
• Tourner le tube d'1/4 de tour et le retirer par le bas. Le replacer par un tube neuf et tourner ce dernier d'1/4 de tour.
• Reposer le déflecteur à l'arrière et l'enclipser à l'avant.

Lorsque l'éclairage intérieur ne fonctionne pas à la suite du remplacement du tube, veuillez vous adresser à votre S. A. V. le plus proche.

Dégivrage

Votre appareil est à dégivrage automatique. L'eau de dégivrage est recueillie dans un bac, d'où elle s'évapore ensuite grâce à la chaleur dégagée par le compresseur. Veillez à ce que l'eau de dégivrage puisse s'écouler sans entrave par l'orifice d'écoulement. Pour de plus amples détails à ce sujet, veuillez vous reporter au chapitre "Nettoyage".

Nettoyage

Avant de procéder au nettoyage, arrêtez impérativement l'appareil. Débranchez la prise de l'appareil ou ouvrez le fusible. En tous les cas, veuillez renoncer à l'utilisation des détergents ou des nettoyants ou solvants chimiques contenant des abrasifs ou de l'acide. Nous conseillons un nettoyant tous usages avec pH neutre.

Ne pas employer d'appareils de nettoyage à la vapeur : risque de dommages matériels et de blessures !

• Nettoyer l'intérieur, les équipements intérieurs ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle.
• Eviter que l'eau de nettoyage ne s'infiltrre dans les parties électriques. Eviter que l'eau de nettoyage ne s'infiltre dans les parties électriques.
• Essuyer soigneusement tous les éléments avec un chiffon sec.
• Nettoyer les orifices d'écoulement de l'eau de dégivrage, par exemple à l'aide d'un coton-tige ou autre.
• Veiller à ne pas décoller la plaquette signalétique située à l'intérieur de l'appareil (elle est importante pour le S. A. V.)

Pannes éventuelles

Votre appareil est conçu et construit de sorte à assurer l'absence de pannes et une grande longévité. Si une panne venait cependant à se produire pendant le fonctionnement, veuillez alors consulter votre Service Après Vente le plus proche. Vérifiez tout de même au préalable si la perturbation n'est pas due à une erreur de commande (dans ce cas, les frais occasionnés vous seront facturés, même pendant la garantie).

Vous pouvez remédier vous-même aux pannes suivantes en contrôlant les causes possibles :

• L'appareil ne fonctionne pas :
• Veuillez vérifier la bonne introduction de la fiche de contact dans la prise de courant.
• Le fusible de la prise est-il en bon état ? L'appareil est trop bruyant :
• Veuillez vérifier si l'appareil repose bien au sol. Veuillez tenir compte de l'impossibilité d'éviter de légers bruits dus à l'écoulement dans le circuit frigorifique.
• La température est trop élevée dans votre armoire de climatisation des vins : veuillez vérifier le réglage d'après les informations figurant au chapitre "Conservation des vins".
• Le thermomètre supplémentaire placé dans l'appareil indique-t-il la bonne température ?
• Vérifiez si l'aération est bien assurée et
• Dans quelle mesure le lieu d'installation est trop proche d'une source de chaleur.
• Veuillez tenir compte du fait que, comme cela se produit pour d'autres types de stockage, et selon le type de colle utilisé pour les étiquettes, il peut y avoir une légère formation de moisissure. Le remède en pareil cas consiste à éliminer soigneusement tous les restes de colle se trouvant sur les bouteilles.

Si aucune des raisons mentionnées ci-dessus n'aide à résoudre le problème et que vous ne pouvez. Remédier vous-même à la panne, veuillez alors consulter votre S. A. V. le plus proche en lui indiquant la désignation ① Index ② et le numéro S. A. V. ③ figurant sur la plaquette signalétique. Vous trouvez cette plaquette sur la paroi intérieure gauche de votre appareil.

Schémas de stockage

pour des bouteilles de Bordeaux de 0,751

Le mode de remplissage représenté n'est qu'un exemple : selon le mode d'utilisation des clayettes, il est également possible de prévoir d'autres capacités de remplissage.

Série 18 Au total : 68 bouteilles

Série 46 Au total : 196 bouteilles

Série 29 Au total : 115 bouteilles

Série 57 Au total : 231 bouteilles

Série 41 Au total : 169 bouteilles

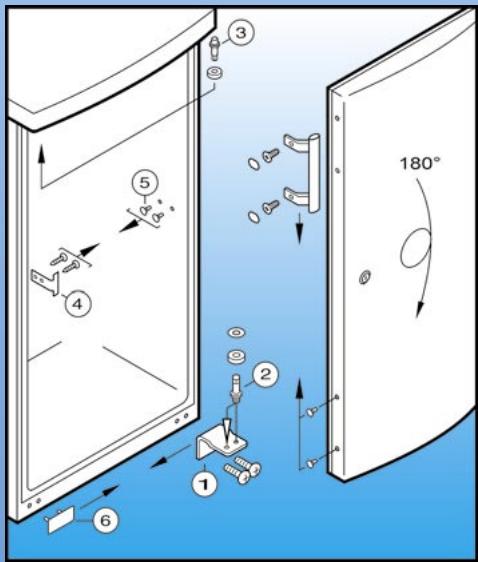

Inversion du sens d'ouverture de la porte

• Fermer la porte et dévisser le support ①.
• Retirer la porte par le bas.
• Dévisser le pivot ② du support ① et le revisser dans l'autre orifice du support
• Dévisser le pivot ③ et le revisser sur le côté opposé.
• Poser le crochet de fermeture ④ et les caches ⑤ sur le côté opposé.
• Tourner la porte de.
• Visser la poignée dans les trous de fixation percés dans la porte.
• Retirer le cache ⑥ et le replacer sur le côté opposé, obturant ainsi les trous de fixation restés libres.
• Accrocher la porte sur le pivot ③, puis la fermer.
• Replacer le support ① dans le palier inférieur de la porte et le visser au socle de l'appareil.

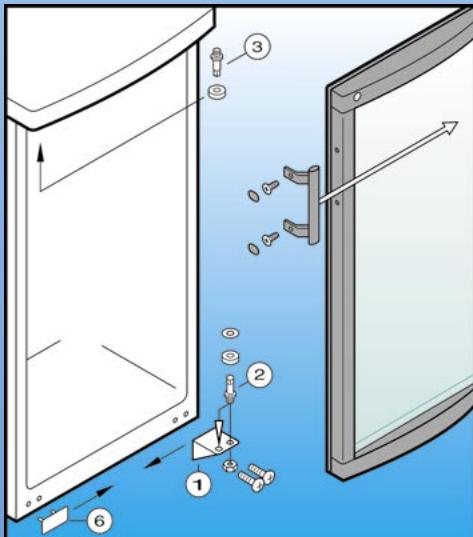

Appareils à porte vitrée

• Fermer la porte et dévisser le support ①.
• Retirer la porte par le bas.
• Dévisser le pivot ② du support ① et le revisser dans l'autre orifice du support
• Dévisser le pivot ③ et le revisser sur le côté opposé.
• Visser la poignée dans les trous de fixation percés dans la porte.
• Retirer le cache ⑥ et le replacer sur le côté opposé, obturant ainsi les trous de fixation restés libres.
• Accrocher la porte sur le pivot ③, puis la fermer.
• Replacer le support ① dans le palier inférieur de la porte et le visser au socle de l'appareil.

Recommandations et consignes de sécurité

• Afin d'éviter tout accident matériel ou corporel, nous vous recommandons de faire appel à une deuxième personne pour déballer et mettre en place l'appareil.
• Si l'appareil est endommagé avant l'installation, prendre immédiatement contact avec le fournisseur.
• Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.
• En cas de panne, débrancher l'appareil ou ôter le fusible.
• Pour débrancher l'appareil, saisir directement la prise, ne pas tirer sur le câble.
• Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuées que par un Service Après-Vente agréé. Cette consigne s'applique également au remplacement du câble d'alimentation.
• Ne pas utiliser le socle, les tiroirs, les portes, etc... comme marchepied ou comme support.
• Cet appareil ne s'adresse pas aux personnes (enfants inclus) représentant des handicaps physiques, sensoriels ou mentaux ou aux personnes ne disposant pas d'une expérience et de connaissances suffisantes, sauf si ces dernières ont bénéficié d'une surveillance initiale ou ont reçu des instructions relatives à l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité. Les enfants ne doivent pas être laissés sans surveillance afin de s'assurer qu'ils ne jouent pas avec l'appareil.
• Évitez le contact permanent de la peau avec des surfaces froides ou des produits réfrigérés / surgelés. Cela est susceptible de provoquer des douleurs, une sensation d'engourdissement et des gelures. En cas de contact prolongé de la peau, prévoir les mesures de protection nécessaires, comme par ex. l'usage de gants.
• Pour les appareils équipés de fermeture à clé, ne pas laisser la clé à proximité de l'appareil et la ranger hors de portée des enfants.
• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil.

Arrêt prolongé

Lorsque votre appareil doit rester longtemps sans fonctionner, débrancher la prise ou dévisser les fusibles situés en amont. Nettoyer l'appareil et laisser la porte ouverte afin d'éviter la formation d'odeurs.

Protection de l'environnement

Les matériaux d'emballage, de protection de l'appareil et des pièces isolées sont fabriqués à partir de matières recyclables.

• Carton ondulé/carton (papier recyclé majoritaire)
• Pièces moulées en polystyrène sans CFC
• Feuilles et sachets en polyéthylène
• Colliers de serrage en polypropylène
• Les matériaux d'emballage ne sont pas des jouets pour les enfants! Danger d'étouffement avec les films plastiques!
• Veuillez apporter les matériaux d'emballage dans une déchetterie publique.

Votre ancien appareil contient encore des matériaux de valeur. Il doit faire l'objet du tri de déchets.

• Mettez votre ancien appareil hors service. Pour cela, le débrancher et couper le câble d'alimentation électrique. Veuillez détruire la fermeture pour éviter que les enfants, en jouant, puissent rester enfermés à l'intérieur de l'appareil.
• Veillez à ne pas déterminer le circuit frigorifique de votre ancien appareil jusqu'à son enlèvement ou son transport dans une déchetterie mise en place par les communes.
• Pour tout renseignement sur le fluide réfrigérant employé, consultez la plaquette signalétique.
• Pour toute information concernant les dates d'enlèvement ou les déchetteries, veuillez vous adresser au service local de voirie ou à la mairie de votre commune.

Prescriptions générales

L'étanchéité du circuit réfrigérant est éprouvée.

L'appareil est antiparasite conformément à EN 55014 et satisfait ainsi aux prescriptions définies par la directive CE 87/308/CEE.

Le fabricant de cet appareil s'efforce d'améliorer tous les types et modèles de sa gamme. Il se réserve donc le droit d'apporter des modifications concernant la forme, l'équipement et les caractéristiques techniques de ses appareils.
