Type de produit	Moniteur LED 24 pouces
Résolution	1920 x 1080 pixels (Full HD)
Temps de réponse	5 ms
Taux de rafraîchissement	75 Hz
Technologie d'affichage	IPS
Connectivité	HDMI, DisplayPort, VGA
Alimentation électrique	100-240V, 50/60Hz
Dimensions (L x H x P)	54.1 x 32.5 x 5.5 cm (sans pied)
Poids	3.5 kg (sans pied)
Compatibilité VESA	100 x 100 mm
Fonctions principales	Mode de lecture, réglage de la luminosité, réglage de la couleur
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée, vérifier auprès du fabricant
Normes de sécurité	CE, RoHS
Informations générales	Idéal pour le travail de bureau et les loisirs, garantie de 2 ans

FOIRE AUX QUESTIONS - GB2488HSU-B1 ITYAMA

Comment connecter l'ITYAMA GB2488HSU-B1 à mon ordinateur ?

Pour connecter l'ITYAMA GB2488HSU-B1 à votre ordinateur, utilisez le câble HDMI ou DisplayPort fourni. Branchez une extrémité à votre écran et l'autre à la sortie vidéo de votre ordinateur.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'écran est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble de connexion est bien inséré des deux côtés.

Comment ajuster la luminosité et le contraste de l'écran ?

Utilisez les boutons de contrôle situés à l'arrière ou sur le côté de l'écran pour accéder au menu OSD (On-Screen Display) et ajustez les paramètres de luminosité et de contraste.

Mon écran affiche des images floues, que faire ?

Vérifiez la résolution de votre ordinateur et assurez-vous qu'elle est réglée sur la résolution native de l'écran, qui est de 1920x1080 pixels. Vous pouvez ajuster cela dans les paramètres d'affichage de votre système d'exploitation.

Comment réinitialiser les paramètres d'usine de l'écran ?

Accédez au menu OSD, sélectionnez 'Paramètres' puis 'Réinitialiser aux valeurs d'usine'. Confirmez votre choix pour restaurer les paramètres d'origine.

L'écran émet un bruit étrange, que faire ?

Vérifiez si le bruit provient des haut-parleurs intégrés ou d'une autre source. Si le bruit persiste, débranchez l'écran et contactez le support technique pour une assistance supplémentaire.

Comment installer le pilote pour mon écran ?

L'ITYAMA GB2488HSU-B1 est généralement plug-and-play et ne nécessite pas de pilote spécifique. Si vous rencontrez des problèmes, visitez le site web du fabricant pour télécharger les derniers pilotes compatibles.

Puis-je utiliser l'écran avec une console de jeu ?

Oui, l'ITYAMA GB2488HSU-B1 peut être utilisé avec des consoles de jeu via les ports HDMI. Assurez-vous de sélectionner la bonne source d'entrée sur l'écran.

Comment nettoyer l'écran sans l'endommager ?

Utilisez un chiffon en microfibre légèrement humide pour nettoyer l'écran. Évitez d'utiliser des nettoyants chimiques qui pourraient endommager la surface.

MODE D'EMPLOI GB2488HSU-B1 ITYAMA

Merci d'avoir acheté le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.

Ce moniteur LCD est conforme aux spécifications des directives CE/UE 2004/108/CE, aux directives EMC, aux basses tensions 2006/95/CE, aux directives ErP 2009/125/CE et aux directives RoHS 2011/65/UE.

La sensibilité électromagnétique a été décision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique à tension.

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : http://www.iiyama.com.

Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.

TABLE des matières

POUR VOTRE SÉCURITÉ 1

CONSIGNES DE SÉCURITÉ 1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD).. 3

SERVICECLIENT 3

ENTRETIEN 3

AVANT D'UTILISER LE MONITEUR 4

FONCTIOS 4

VERIFICATION DU CONTENU DE L'EMBALLAGE 4

MONTAGE MURAL 5

ASSEMBLAGE ET DEMONTAGE DU SOCLE DE PIED. 6

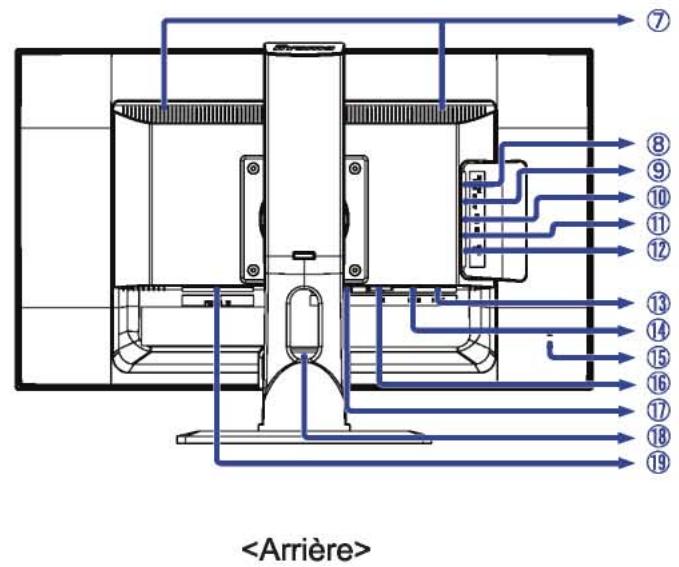

COMMANDES ET CONNECTEURS 7

CONNEXION DE VOTRE MONITEUR 8

MISE EN ROUTE DE L'ORDINATEUR 9

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION.......9

CONNEXION DE VOTRE MONITEUR 9

UTILISATION DU MONITEUR 10

Menu des paramètres de réglage 11

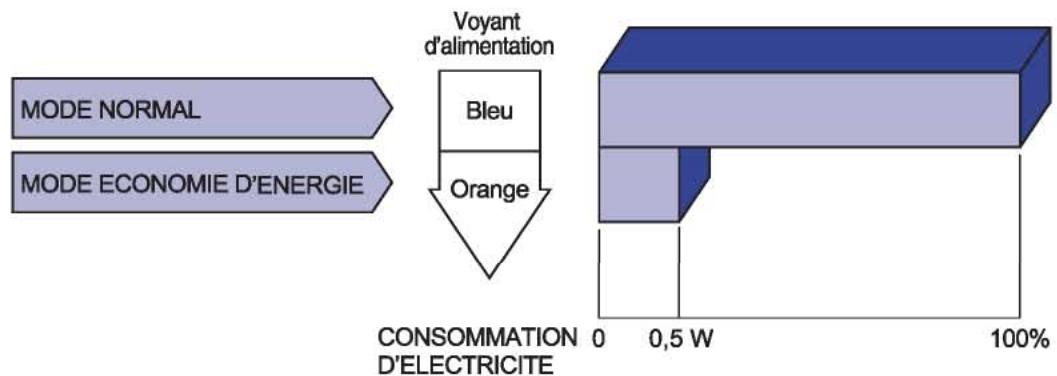

SYSTÉME D'ÉCONOMIE D'ENERGIE 18

DEPANNAGE 19

INFORMATIONS DE RECYCLAGE 20

ANNEXE 21

CARACTERISTIQUES TECHNIQUES 21

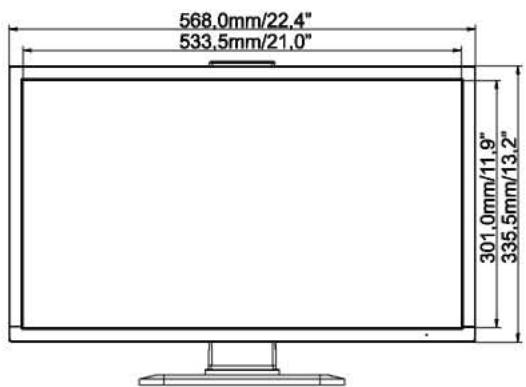

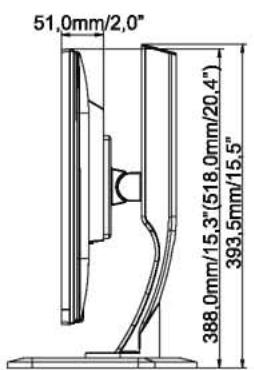

DIMENSIONS 22

FREQUENCES DE SYNCHRONISATION 22

Mise hors tension du moniteur en cas de fonctionnement anormal

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR le boitier

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS Introduire d'objects dans le moniteur

N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

Installer le moniteur sur une surface PLANE et STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS Utiliser son moniteur pres de l'eau

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus - cela peut engendrer un incendie ou un choc électrique.

Utiliser la tension secteur specifiee

Assurez-vous que le moniter fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

Protection des CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

Conditions climatiques defavorables

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfaçons. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs ÉLECTriques.

Installation

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutes de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER le moniteur dans une position dangereuse

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soit accessible à des enfants qui pourraient les tirer et se blesser avec.

Maintenir une BONNE ventilation

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. Les fentes d'aération sur l'arrière du chassis seront obstruées et il y aura risque de surchauffe du moniteur si vous retirez le socle du moniteur. La dépose du socle entraînera une surchauffe du moniteur ainsi que des risques d'incendie et de dommages. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrêté ou retourné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.

Deconnectez les CABLES lorsque vous deplacez le moniteur

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

Debranchez le moniteur

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

Toujours debrancher le moniteur en TIRANT sur la prise

Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.

NE Touchez PAS la PRESE avec des MAINS humides

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS de l'installation du moniteur sur votre ordinateur

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

Remarque pour un usage 24/7

Ce produit n'est pas spécifiquement conçu pour une utilisation 24/7 dans n'importe quel environnement.

Recommandations d'usage

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'œil.

Remarques sur les ECRANS a cristaux liquides (LCD)

Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:

Quand vous allumez le LCD pour la première fois, l'image peut être mal calée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas, ajuster l'image correctement. - De part de la nature fluorescente de la lumière émise, l'écran peut clignoter à l'allumage. Mettre l'interrupteur d'alimentation sur OFF, puis à nouveau sur ON pour faire disparaître le clignotement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisée. - En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures. Veuillez prendre contact avec IYAMA France pour le remplacement de la lampe fluorescente de rétro-éclairage quand l'écran est nombre, scintille ou ne s'éclaire pas. Ne jamais essayez de le remplacer vous-même.

Si vous devez retourner ce matériel et que vous ne possédez plus votre emballage d'origine, merci de contacter ce revendeur ou le service après-vente d'iiyama pour conseil ou pour remplacer l'emballage.

Avertissement

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.

Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.

• Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD. L'utilisation des solvants suivants est à proscrire pour ne pas endommager le boîtier et l'écran LCD:

Diluant Nettoyants en pulvérisateur

Essence Cire

Nettoyants abrasifs Solvants acides ou alcalins

Le contact du boitier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

Boitier

Éliminer les tâches à l'aide d'un chiffon légèrement humide et d'un détergent doux, puis essuyer le boîtier à l'aide d'un chiffon sec et propre.

Ecran LCD

Un nettoyage périodique est recommandé avec un chiffon sec et doux. N'utilisez pas de papier tissé car cela endommagera l'écran LCD.

Fonctios

Résolutions prises en charge jusqu'à 1920 × 1080 Contraste élevé 1000:1 (Typique), Fonction Contr. avancé disponible / Luminosité 350cd/m² (Typique) / Temps de réponse rapide 5ms (Typique), 1ms (Gris au gris) Lissage numérique des caractères Haut-parleurs stéréo 2 haut-parleurs stéréo 3 W Conforme au Plug & Play VESA DDC2B Conforme à WindowsXP/Vista/7/8 Économie d'énergie (conforme à VESA DPMS) Conforme au standard de montage VESA (100 mm x 100 mm) Trou de verrouillage de sécurité

Vérification du contenu de l'emballage

Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est détérioré, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.

Cable d'alimentation*1 Cable DVI-D dual-link Cable DisplayPort Cable USB Cable audio Socle du pied Vis pour la fixation du socle du pied (3pcs) Guide de sécurité Guide de démarrage rapide

Attention

• La valeur nominale du câble d'alimentation fourni dans les régions à 120 V est de 10 A/125 V. Si vous utilisez une alimentation plus élevée que cette valeur nominale, un câble d'alimentation avec une valeur nominale de 10 A/250 V doit être utilisé. Cependant, toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama.

Avertissement

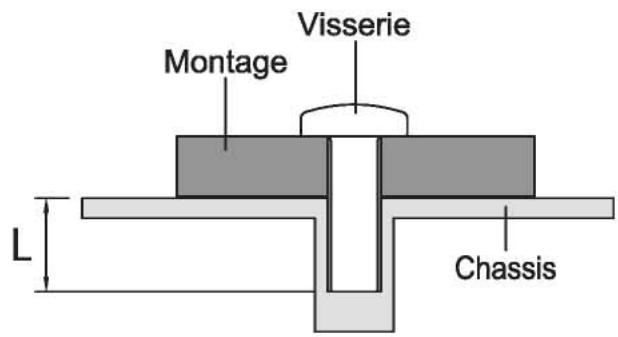

■ Quand vous faites du montage mural, tenez compte de l’épaisseur de la base de montage, serrez la vis M4 avec un tournevis équipé d’une longueur de 7 mm pour serrer le moniteur. Si vous utilisez une vis de taille supérieure, un choc ou un dommage électrique peut se produire car il peut toucher certaines pièces électriques à l’intérieur du moniteur.

Merci de bien vérifier, s'il vous plaît, que le mur ou la cloison peut bien supporter le poids du moniteur avant de l'installer.

Attention

Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dommages matériels en cas de chute. Ne heurtez pas le moniteur, cela pourrait l'endommager. - Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des dommages.

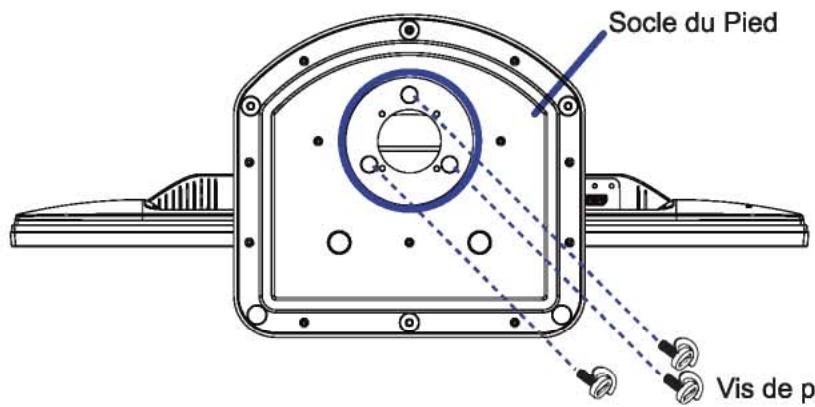

Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas. Installé le socle sur le pied du moniteur. Utilisez le vis de pouce fourni avec le moniteur pour fixer le socle avec le pied du moniteur.

Vis de pouce pour fixer le socle et le pied.

Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas. Enlevez le vis de pouce pour détacher le socle du pied du moniteur.

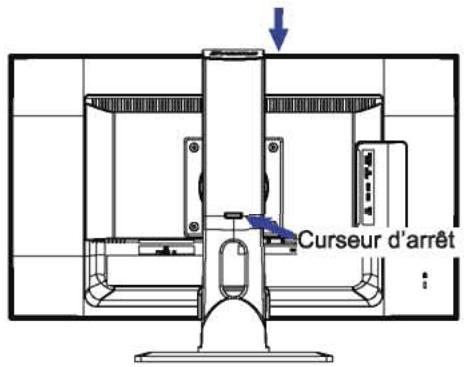

Posez le moniteur dans la position verticale, puis appuyez sur le bouton à l'arrière du pied, tout en maintenant fermement la face supérieure de l'écran. Faites particulièrement attention car le moniteur pourrait se redresser rapidement lorsque vous le retirez.

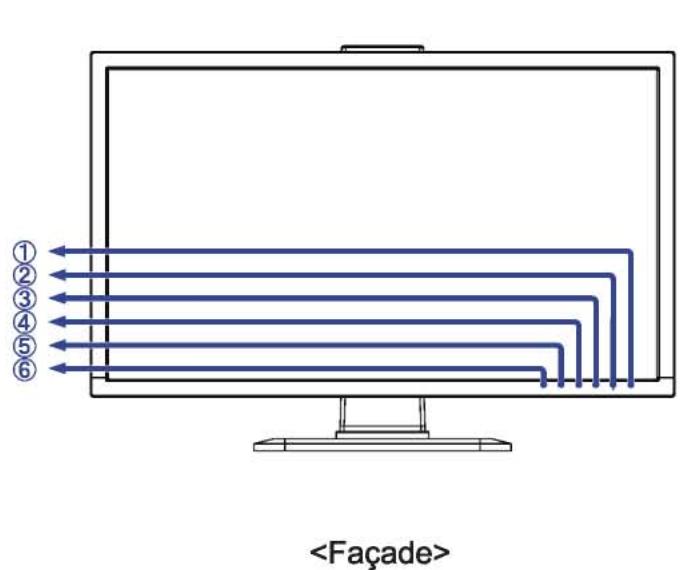

Commutateur d'alimentation (○) ② Voyant d'alimentation

NOTEZ

Bleu : Fonctionnement normal

Orange: Économie d'énergie

③ Touche Choisi / Entrée (2) ④ Touche Défilement vers le haut / Réglage audio (▲) ⑤ Touche Défilement vers le bas / i-Style Mode (▼) ⑥ Touche Menu (1) ⑦ Haut-parleurs (8) Prise Casque (EARPHONE) ⑨ Connecteur audio (AUDIO IN) Connecteur USB en aval (USB) ⑪ Connecteur USB en aval (USB) ⑫ Connecteur USB en amont (PC USB) ⑬ Connecteur de HDMI (HDMI2) ⑭ Connecteur de HDMI (HDMI1) ⑮ Trou de verrouillage de sécurité

NOTEZ

Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

Connecteur de DVI-D 24 broches (DVI) Connecteur de DisplayPort (DP) Passages des câbles Connecteur d'alimentation secteur (AC POWER IN)

Connexion de votre moniteur

① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le câble de signal. ③ Branchez l'ordinateur au moniteur à l'aide du câble USB. ④ Connectez le moniteur à l'équipement audio avec le câble audio pour ordinateur lors de l'utilisation des fonctions audio. ⑤ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique. ⑥ Allumez votre écran et votre ordinateur.

Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. Pour la connexion aux ordinateurs Macintosh, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama pour l'adaptateur requis. Assurez-vous de bien serrer les vis manuelles à chaque extrémité du câble de signal.

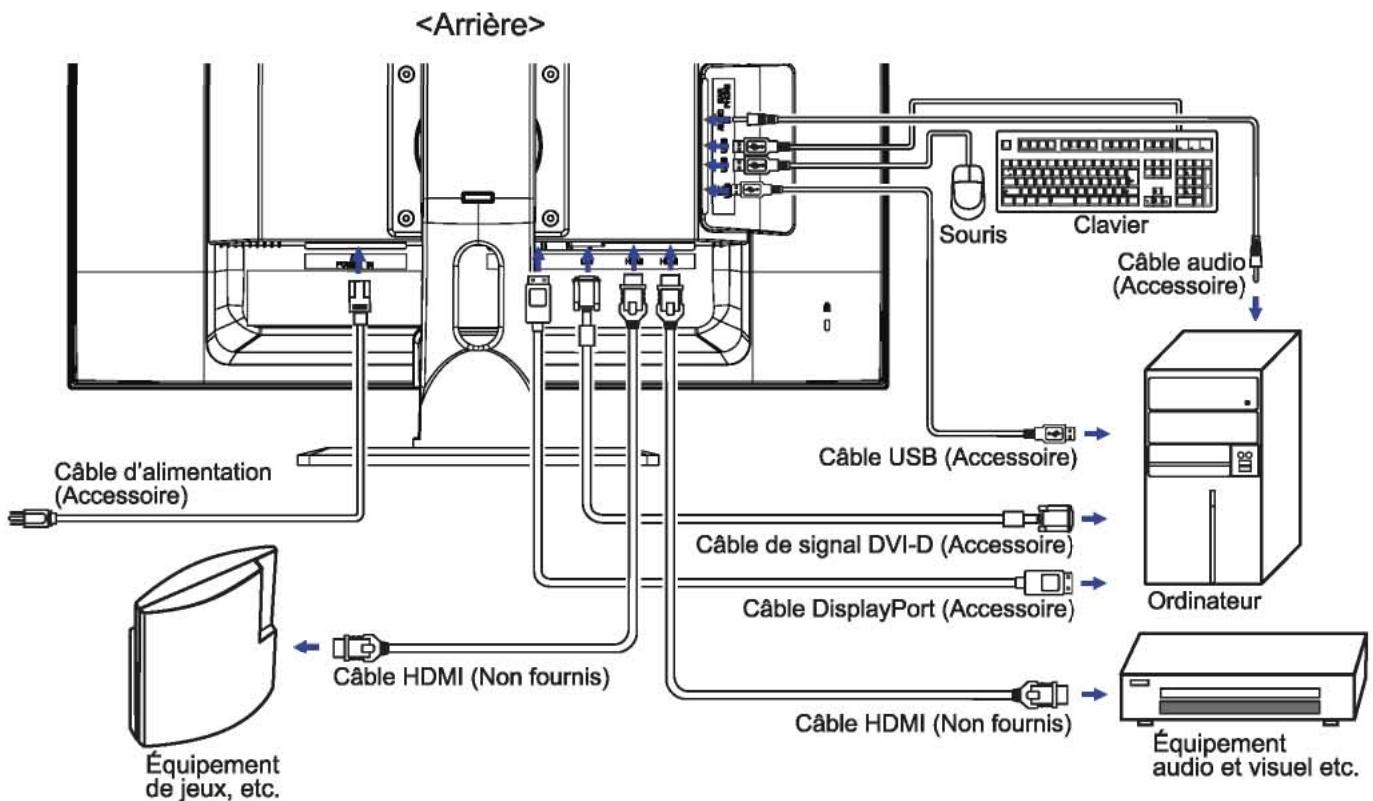

[Exemple de connexion]

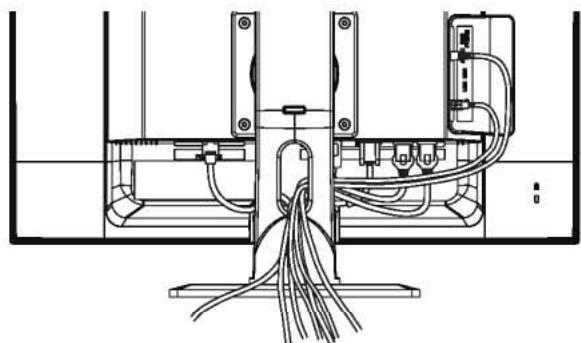

Rassemblez les câbles

Enroulez les câbles et faites-les passer au travers des trous spécifiques découpés. (2) Rassemblez les câbles au fond du support.

Mise en ROUTE de l'ordinateur

Fréquences du signal

Passez aux fréquences souhaitées détaillées à la page 22 “FREQUENCES DE SYNCHRONISATION”.

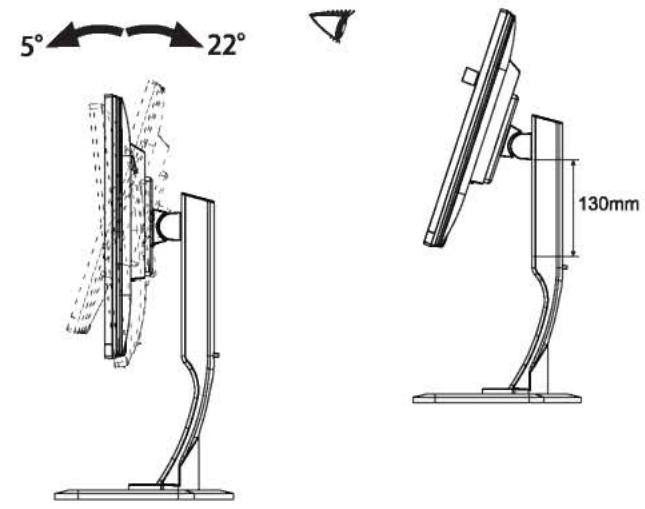

Ajustement de la hauteur et l'angle de VISION

Pour une vision optimale, il est recommandé de regarder de face l'écran du moniteur, puis ajuster la hauteur et l'angle de vision à votre convenance. - Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle. - Vous pouvez ajuster la hauteur du moniteur jusqu'à 130 mm et l'angle de vision, jusqu'à 45 degrés à gauche et à droite, 22 degrés vers le haut et 5 degrés vers le bas.

Ne pas toucher l'écran LCD quand vous ajustez la hauteur ou l'angle de vision. Cela pourrait engendrer des dommages ou fêlures de l'écran LCD. Attention : la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision, à ne pas vous coincer les doigts. Attention : manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts.

Pied

Connexion de votre moniteur

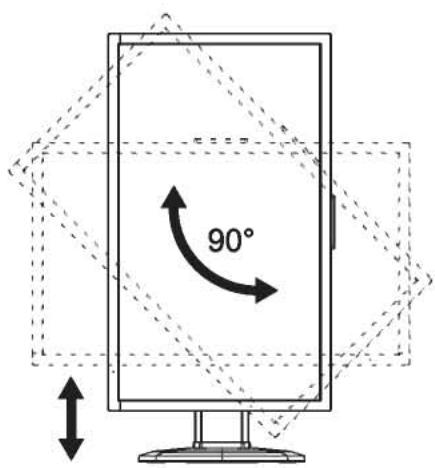

Ajustez la hauteur du moniteur au maximum. Tournez l'écran de 90 degrés.

Portrait: tourner dans le sens des aiguilles d'une montre.

Paysage: tourner dans le sens inverse des aiguilles d'une montre.

N'essayez pas de tourner l'écran sans atteindre cette position haute car vous risquez d'endommager le pied. Pour utiliser le mode "Portrait", vous aurez besoin d'une carte vidéo adaptée.

Ajustez l'angle de l'écran à votre convenance.

Utilisation du moniteur

Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 22 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode d'opération ci-dessous.

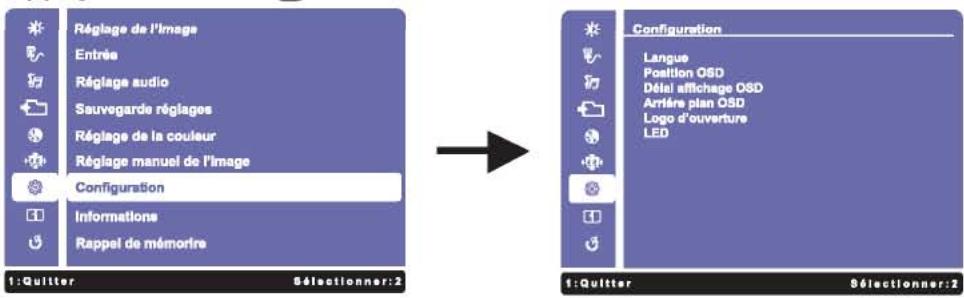

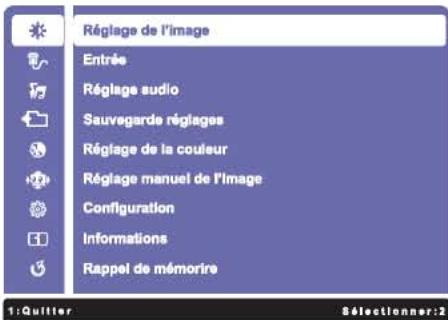

① Appuyez la touche ① pour afficher les réglages à l'écran. Des pages supplémentaires au Menu peuvent être visualisées en utilisant les touches ▲/▼.

② Sélectionnez la page de menu où se trouve l'icone de l'ajustement désiré. Appuyez la touche ②. Utilisez ensuite les touches ▲/▼ pour permettre en surbrillance l'icone du réglage souhaité. ③ Appuyez la touche ② à nouveau. Utilisez ensuite les touches ▲/▼ pour effectuer les ajustements ou réglages appropriés. ④ Appuyez la touche ① pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

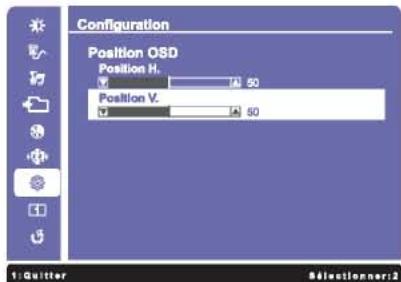

Par exemple, pour corriger la position verticale de l'OSD, sélectionnez l'élément Configuration du Menu, puis appuyez la touche ②. Puis, sélectionnez Position OSD en utilisant les touches ▲/

Une page d'ajustement apparait après l'appui sur la touche ②. Puis, sélectionnez Position V. en utilisant les touches ▲ / ▼. Appuyez la touche ② à nouveau. Utilisez ensuite les touches ▲ / ▼ pour corriger la position verticale de l'OSD. La position verticale de l'OSD doit changer simultanément, suivant votre sélection.

Appuyez sur la touche ① pour finir et les modifications sont enregistrées en mémoire.

Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le début défini pour l'interruption OSD. La touche ① peut également être utilisée pour fermer rapidement la fenêtre OSD. - Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu.

Menu des paramètres de réglage

Réglage de l'image Picture Adjust		Réglage de l'image
Ajustement	Problème / Option		Touchche correspondante
Contraste *3 Contrast	Trop terme		▲ ▲ ▼
	Trop intense
Luminosite *1,2,3 Brightness	Trop nombre		▲ ▲ ▲ ▼
	Trop clair
Overdrive *4 Overdrive	Eteint / -2 / -1 / 0 / +1 / +2		▲ ▲ ▲ ▼
	Il améliorer la temps de réponse de niveau gris du panneau d'affichage à cristaux liquides. Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse.
Contr. avancé *2,4,5 Adv. Contrast	Eteint	Ratio de Contraste Typique.
	Allumé	Augmentation du Réglage de Ratio de Contraste.
Mode ECO *3 ECO Mode	Eteint	Normal
	1	La luminosite du back-light (Retro éclairage) est réduite.
	2	La luminosite du back-light (Retro éclairage) est réduite plus qu'en 1.
	3	La luminosite du back-light (Retro éclairage) est réduite plus qu'en 2.

1 Ajustez la luminosité quand vous utilisez le moniteur dans une pièce que vous sentez que l'écran est trop lumineux. ^ 2 Les réglages de la luminosité et le Contr. avancé sont désactivés lorsque la fonction de Mode ECO est activée. 3 Les réglages de la luminosité et le Mode ECO sont désactivés lorsque la fonction de Contr. avancé est activée. 4 Les réglages de Overdrive et le Contr. avancé sont désactivés lorsque la fonction de Mode affichage direct est activée. *5 Pour activer cette option, cochez la case correspondante dans le menu de configuration. Pour la désactiver, décochez la même case.

Entrée Input Select	Direct	Entrée
Ajustement	Problème / Option Touche correspondante
Entrée Input Select	DVI	Sélectionnez l'entrée DVI.
	HDMI1	Sélectionnez l'entrée HDMI1.
	HDMI2	Sélectionnez l'entrée HDMI2.
	DisplayPort	Sélectionnez l'entrée DisplayPort.
	Réglages automatiques	Rechercher une source d'entrée disponible et** sélectionner automatiquement.
NOTEZ La source d'entrée est fixe, non可以选择 automatiquement si DVI, HDMI1, HDMI2 et DisplayPort qui sont typois.

Les pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Appuyez sur la touche ② lorsque le Menu n'est pas affiché.

Réglage audio Audio Adjust	Direct	Réglage audio
Ajustement	Problème / Option Touche correspondante
Volume Volume	Trop faisible Trop fort
Muet *1 Mute	Direct	Eteint	Renvoyaz le volume sain au niveau précédent.
		Allumé	Arrêtez le bruit temporairement.
Entrée audio *2 Audio Input		Line-In	Choisissez la LIGNE DANS l'entrée.
		HDMI	Choisissez la HDMI l'entrée.
		DisplayPort	Choisissez la DisplayPort l'entrée.

*1 Pour activer cette option, cochez la case correspondante dans le menu de configuration. Pour la désactiver, décochez la même case. ^ 2 Accessible seulement si l'entrée HDMI/DisplayPort a été sélectionnée.

Les pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• Réglage audio: Appuyez la touche lorsque le Menu n'est pas affiché.
• Muet: Appuyez la touche pendant environ 2 secondes successivement lorsque le Menu n'est pas affiché.

Muet et Rétablir le son s'enclenchent en appuyant successivement sur le bouton

Sauvegarde réglages Store User Setting		Sauvegarde réglages
Ajustement	Problème / Option		Touche correspondante
Mémoire réglages Memorize Setting	Mode utilisé 1	Sauvegarder les paramètres de réglage de l'écran.
	Mode utilisé 2	Sauvegarder les paramètres de réglage de l'écran.
	Mode utilisé 3	Sauvegarder les paramètres de réglage de l'écran.
NOTEZ	Voues pouvez sauvegarder vos réglages personnalisés. Les réglages suivants peuvent être sauvégardés: Contraste, Luminosité, Overdrive, Contr. avancé, Mode ECO, Volume, Muet, RÉglage de la couleur, i-Style Mode, Finesse, RÉgl. des zones noires, RÉglage du mode Video

Réglage de la couleur Color Adjust	RÉglage de la couleur
Ajustement	Problème / Option Touche correspondante
Froides Cool (9300k)	Blanc bleuâtre
Normal Normal (6500k)	Blanc rougeâtre
Chandes Warm (5500k)	Blanc verdâtre
Couleur d'utilisateur User Color	Rouge	Trop faible
	Vert	Trop fort
	Bleu

Réglage manuel de l'image Manual Image Adjust		Réglage manuel de l'image
Ajustement	Problème / Option Touche correspondante
i-Style Mode i-Style Mode Direct	Eteint	La i-Style Mode est éteinte.
	Standard	Pour l'environnement de fenêtre général et le réglage par défaut du moniteur.
	Jeux de sport	Pour l'environnement de jeu de sport.
	Jeux de combat	Pour l'environnement de jeu de combat.
	Jeux de strategie	Pour l'environnement de jeu de strategie.
	Texte	Pour l'édition de texte et l'affichage en environnement de traitement de texte.
	Mode utilisateur 1	Appliquer les réglages d'utiliser.
	Mode utilisateur 2	Appliquer les réglages d'utiliser.
	Mode utilisateur 3	Appliquer les réglages d'utiliser.
Finesse Sharpness	1 2 3 4 5 Voues peuvent changer la qualité de l'image de 1 à 5 (Lisse à Nette). Appuyez la touche ▲ pour changer la qualité de l'image dans l'ordre croissant. Appuyez la touche ▼ pour changer la qualité de l'image dans l'ordre décroissant. Ajustement de la qualité de l'image à desrésolutions inférieur à 1920 x 1080. Vous pouvez modifier la qualité de l'image (5 schritte).
Régl. des zones noires Black Tuner	De -5 à +5 Voues pouvez ajuster les tons fonçés.
Optim. RGB HDMI HDMI RGB Range	Full Range	Pour l'affichage de couleurs en pleine échelle
	Limited Range	Pour l'affichage de couleurs en échelle limitée
Réglage du mode Video *1,2 Video Mode Adjust	Plein écran	Affichage plein écran
	Format de l' image *3	Extension de proportion d'affichage
	Point par point	Affichage de l'écran point par point.
	17 inch	Afficher l'image sous le même format qu'un écran 17 pouces (5:4)
	19 inch	Afficher l'image sous le même format qu'un écran 19 pouces (5:4)
	19.5 inch	Afficher l'image sous le même format qu'un écran 19,5 pouces (16:9)
	21.5 inch	Afficher l'image sous le même format qu'un écran 21,5 pouces (16:9)
	22 inch	Afficher l'image sous le même format qu'un écran 22 pouces (16:10)
	23 inch	Afficher l'image sous le même format qu'un écran 23 pouces (16:9)
Mode affichage direct Direct Drive Mode	Eteint	Typique
	Allumé	Réduire le décalage d'affichage par rapport au signal d'entrée.

Le réglage du Mode vidéo est désactivé lors de l'affichage en résolution 1920 x 1080 et fréquence de 144Hz. Les réglages de Réglage du mode Vidéo sont désactivés lorsque la fonction de Mode affichage direct est activée. *Une image peut apparaître au centre de l'écran avec un format de 4:3, 5:4 ou 16:10 Lorsque la résolution vidéo d'entrée est 4:3, 5:4 ou 16:10.

Les pouzz éviter la page de Menu et afficher directement l'échelle d'ajustement en suivant la manipulation suivante.

• i-Style Mode: Appuyez sur la touche lorsque le Menu n'est pas affiché.

Configuration Setup Menu		Configuration
Ajustement	Problème / Option Touche correspondante
Langue Language Select	English	Anglais	Yüssenkï	Russe
	Français	Français	日本語	Japonais
	Deutsch	Allemand	简体中文	Chinois simplifié
	Nederlands	Néerlandais	繁體中文	Chinois traditionnel
	Polski	Polonais
Position OSD OSD Position	Position H.	OSD trop à gauche OSD trop à droite
	Position V.	OSD trop basse OSD trop haute
Délambdaffichage OSD OSD Time Out	You pouvez ajuster la durée d'affichage du menu OSD. 5/15/30/60 secondes
Arrièreplan OSD * OSD Background	Eteint	Renvoyez le fond d'OSD.
	Allumé	Le fond d'OSD est rendu transparent.
Logo d'ouverture * Opening Logo	Eteint	Le logo IYAMA n'apparaît plus lorsque le monitér est allumé.
	Allumé	Le logo IYAMA est affché lorsque le monitor est allumé.
LED * LED	Eteint	La Voyant d'alimentation est éteinte.
	Allumé	La Voyant d'alimentation est allumée.
NOTEZ Eteignez le Voyant d'alimentation si la lumière vous dérange.

• Pour activer cette option, cochez la case correspondante dans le menu de configuration. Pour la désactiver, découvrez la même case.

Informations Information	1	Informations
<Example>	Affiche les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur.
Résolution: 1920x1080 Fréquence H.: 67.56KHz Fréquence V.: 60.0Hz Horloge de pixeles: 148.5MHZ Nombre de modèle: GB2488HS	NOTEZ Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement.

Rappel de mémorire Memory Recall	Rappel de mémorire
Ajustement	Problème / Option	Touché correspondante
Rappel de mémorire Memory Recall	Les données prérégliées à l'usine sont restaurées.

1. Le verrouillage de l'OSD sera activé, lorsque vous appuyez sur les touches ① et ▲ pendant environ 10 secondes. Si vous tentez d'accéder à l'OSD en appuyant sur l'une des touches ①, ▼, ou ②, le message « OSD verrouillé » apparaitra sur l'écran.
2. Le verrouillage de l'OSD sera désactivé, lorsque vous appuyez sur les boutons ① et ▲ à nouveau pendant 10 secondes.

1. Le verrouillage d'interrupteur d'alimentation sera activé, lorsque vous appuyez sur les boutons ① et ∇ pendant 10 secondes. Le verrouillage de l'interrupteur d'alimentation signifie qu'il sera impossible d'éteindre le moniteur lorsque l'interrupteur est verrouillé. Si vous appuyez sur l'interrupteur, le message « l'interrupteur verrouillé » apparaitra sur l'écran.
2. Le verrouillage de l'interrupteur d'alimentation sera désactivé, lorsque vous appuyez sur les boutons ① et ⑦ de nouveau pendant environ 10 secondes.

Systeme d'économie d'energie

Le système d'économie d'énergie de ce produit est conforme aux normes VESA DPMS. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.

Pour utiliser cette fonction, le moniteur doit être connecté à un ordinateur conforme aux normes VESA DPMS. Il existe un mode d'économie d'énergie disponible comme décrit ci-dessous. La fonction d'économie d'énergie, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

Mode d'économie d'énergie

Quand les signaux de synchronisation H / Synchronisation V / Synchronisation H et V provenant de l'ordinateur sont inactifs, le moniteur entre en mode d'économie d'énergie, ce qui réduit la consommation électrique à moins de 0,5W. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode économique d'énergie, l'image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.

• Les périphériques USB ou audio-vidéo ne sont pas connectés.

Le moniteur continue à consommer de l'électricité même en mode d'économie d'énergie. Il est recommandé d'éteindre le moniteur lorsque celui-ci n'est pas utilisé, pendant la nuit et les week-ends afin d'éviter toute consommation inutile d'électricité. Il est possible que le signal vidéo provenant de l'ordinateur puisse fonctionner alors que la synchronisation du signal H ou V soit absente. Dans ce cas, la fonction d'économie d'énergie peut ne pas fonctionner normalement.

Depannage

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Contrôle

L'image n'apparaît pas.

(Les voyant Le cable d'alimentation est-il correctement branché? d'alimentation ne L'interrupteur marche-arrêt est-il sur ON ? s'allume pas) Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne.

(Levoyant Si l'économiseur d'écran est activé, toucher la souris ou l'écran. d'alimentation Augmenter le Contraste et/ou la Luminosité. est bleu) L'ordinateur est-il allumé? valeurs du moniteur?

L'éveillant Si le moniteur est en mode Économie d'énergie, toucher la souris ou l'écran. d'alimentation L'ordinateur est-il allumé? est orange) Le cable de signal est-il correctement branché?

② L'écran n'est pas Le cable de signal est-il correctement branché? synchronisé. Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur? Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du moniteur? ③ L'écran n'est pas Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur? ④ L'écran est trop lumineux ou trop nombre. Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du moniteur? ⑤ L'écran tremble. La tension d'alimentation est-elle dans la plage de valeurs du moniteur

Contrôle

⑥ Pas de son.

L'équipement audio (ordinateur etc.) est en marche. Le câble audio est connecté correctement. Augmentez le volume. Le Muet est ON. Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.

Le son est trop fort ou trop faible.

Le niveau de sortie de l'équipement audio est dans les specifications du moniteur.

L'audition d'un bruit parasite.

Le câble audio est connecté correctement.

Informations de recyclage

Pour une meilleure protection de l'environnement, svp ne disposez pas votre moniteur. Veuillez visiter notre site Web : www.iiyama.com/recycle pour la réutilisation de moniteur.

ANNEXE

Design et spécifications techniques peuvent être sujets à modifications, sans préavis.

CARACTÉRISTIQUES TECHNIQUES

Catégorie de taillie		24"
Panneau LCD	La technologie des panneaux	TN
	Taille	Diagonale: 24" (61cm)
	Taille du point	0,277 mm H × 0,277 mm V
	Luminosité	350cd/m2 (Typique)
	Rapport de contraste	1000 : 1 (Typique), Fonction Contr. avancé disponible
	Angle de vue	Droite / Gauche : 85 degrès chaque, Haut / Bas : 80 degrès chaque (Typique)
	Temps de réponse	5ms (Typique), 1ms (Gris au gris)
Couleurs affichées		Environ 16,7 millions
Fréquence de synchronisation		Digital (DVI(DisplayPort): Horizontale : 30,0-160,0 kHz, Verticale : 55-145 Hz Digital (HDMI): Horizontale : 30,0-80,0 kHz, Verticale : 55-75 Hz
Résolution maximale		1920 × 1080, 2,1 Mégapixel
Connecteur d'entrée		DVI-D 24 broches, HDMI x2, DisplayPort
Plug & Play		VESA DDC2BTM
Signal matériel en entrée		Digital: Conforme au DVI (Digital Visual Interface standard Rev.1,0) Digital: HDMI Digital: DisplayPort
USB Standard		USB2,0
Nombre de ports USB Taille du connecteur		1 Montante - Gamme B2 Descendante - Gamme A
Connecteur d'entrée audio		Prise mini 3,5 mm (stéréo)
Signal d'entrée audio		1,0 Vrms maximum
Prise Casque		Prise mini 3,5 mm (stéréo)
Haut-parleurs		3W x 2 (haut-parleurs stéréo)
Taille d'écran maximale		531,36 mm L × 298,89 mm H / 20,9" L × 11,8" H
Alimentation		100-240 VAC, 50/60 Hz, 0,8 A
Puisance absorbée*		38W typique, Mode d'économie d'énergie : 0,5W maximum
Dimensions / Poids net		568,0 × 388,0 - 518,0 × 230,0mm / 22,4 × 15,3 - 20,4 × 9,1" (L×H×P) 5,5kg / 12,1lbs
Angle d'inclinaison		Haut: 22 degrès, Bas: 5 degrès, Gauche / Droite: 45 degrès
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 10 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 5 à 85% (sans condensation)
Homologation		CE, TÜV-Bauart, GOST-R, VCCI-B, PSE

NOTEZ

• Les périphériques USB ou audio-video ne sont pas connectés.

( ) : Plage d'ajustement maximale

FREQUENCES DE SYNCHRONISATION

Mode video		Fréquence horizontal	Fréquence vertical	Horloge à points
VESA	VGA 640 × 480	31,469kHz	59,940Hz	25,175MHz
		37,500kHz	75,000Hz	31,500MHz
		37,861kHz	72,809Hz	31,500MHz
	SVGA 800 × 600	35,156kHz	56,250Hz	36,000MHz
		37,879kHz	60,317Hz	40,000MHz
		46,875kHz	75,000Hz	49,500MHz
	XGA 1024 × 768	48,363kHz	60,004Hz	65,000MHz
		56,476kHz	70,069Hz	75,000MHz
		60,023kHz	75,029Hz	78,750MHz
	SXGA 1280 × 1024	63,981kHz	60,020Hz	108,000MHz
		79,976kHz	75,025Hz	135,000MHz
	WXGA+ 1440 × 900	55,935kHz	59,887Hz	106,500MHz
		70,635kHz	74,984Hz	136,750MHz
	WSXGA+ 1680 × 1050	65,290kHz	60,000Hz	146,250MHz
	Full HD 1920 × 1080	66,590kHz	59,930Hz	138,500MHz
		137,260kHz	119,980Hz	285,500MHz
		158,110kHz	144,000Hz	325,080MHz

NOTEZ

• Entrée vidéo DVI (DisplayPort seulement). Utilisez le câble DVI-D Dual-link/DisplayPort.
