ObjectifReflexExtender14X - Accessoire CANON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Multiplicateur de focale (téléconvertisseur)
Marque	Canon
Modèle	ObjectifReflexExtender14X (EF1.4X III)
Facteur de multiplication	1,4x
Monture	EF Canon (monture électronique)
Construction optique	7 éléments en 3 groupes
Dimensions (diamètre × longueur)	72,0 mm × 27,2 mm
Poids	Environ 225 g
Sac de transport	LP811
Matériau de la monture	Métal avec bague en caoutchouc
Résistance à l'eau et à la poussière	Oui (grâce à la bague en caoutchouc)
Compatibilité objectifs	Objectifs EF Canon (liste détaillée dans la notice)
Fonction principale	Augmente la distance focale de 1,4 fois
Réduction d'ouverture	1 diaphragme (ex: f/2.8 devient f/4)
Mise au point automatique	Compatible avec micro-ajustement si nécessaire
Alimentation	Non (passif, alimentation via l'appareil photo)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter l'humidité
Consignes de sécurité	Ne pas regarder le soleil à travers ; éviter chaleur excessive
Pièces détachées	Bague en caoutchouc remplaçable (service après-vente Canon)
Réparabilité	Réparation possible par SAV Canon
Informations générales	Conçu pour appareils photo EOS ; classe B numérique (NMB-003)

FOIRE AUX QUESTIONS - ObjectifReflexExtender14X CANON

Quels objectifs sont compatibles avec le multiplicateur de focale EF1.4X III ?

Le multiplicateur est compatible avec une large gamme d'objectifs EF Canon. Consultez la liste complète dans la notice, incluant des modèles comme le EF135mm f/2L USM ou le EF70-200mm f/2.8L IS II USM.

Comment monter et démonter le multiplicateur ?

Montez d'abord le multiplicateur sur l'objectif, puis l'ensemble sur l'appareil. Pour démonter, glissez le levier de déverrouillage dans le sens de la flèche et tournez le multiplicateur vers la droite.

Quelle est la réduction de l'ouverture maximale ?

Avec le EF1.4X III, l'ouverture maximale est réduite d'un diaphragme. Par exemple, un objectif f/2.8 devient f/4.

Le multiplicateur affecte-t-il l'autofocus ?

L'autofocus peut être affecté, surtout avec des ouvertures plus petites. Si votre appareil dispose du micro-ajustement de l'AF, effectuez un réglage. Sinon, utilisez la mise au point manuelle si nécessaire.

Comment entretenir le multiplicateur ?

Nettoyez-le avec un chiffon doux et sec. Évitez l'humidité. La bague en caoutchouc peut laisser des marques d'abrasion, mais cela n'affecte pas le fonctionnement.

Puis-je utiliser plusieurs multiplicateurs à la fois ?

Non, il est déconseillé de fixer plus d'un multiplicateur à la fois, car cela affecterait les performances optiques et l'exposition.

Quelles précautions de sécurité dois-je prendre ?

Ne regardez jamais le soleil à travers l'objectif avec le multiplicateur monté, cela pourrait endommager votre vue. Évitez également une chaleur excessive (ex. voiture en plein soleil).

Que faire si la bague en caoutchouc s'use ?

La bague en caoutchouc peut être remplacée par un Service Après-Vente Canon (à vos frais). Elle renforce la résistance à l'eau et à la poussière.

Quels appareils photo sont compatibles ?

Les multiplicateurs sont conçus pour les appareils EOS de Canon. Vérifiez la compatibilité dans le mode d'emploi de votre appareil. Une utilisation avec d'autres modèles peut causer un fonctionnement incorrect.

Quelle est la différence entre EF1.4X III et EF2X III ?

Le EF1.4X III multiplie la focale par 1,4 (réduction d'ouverture d'un diaphragme), tandis que le EF2X III la multiplie par 2 (réduction de deux diaphragmes). Le EF2X III est plus long (52,7 mm) et plus lourd (325 g).

MODE D'EMPLOI ObjectifReflexExtender14X CANON

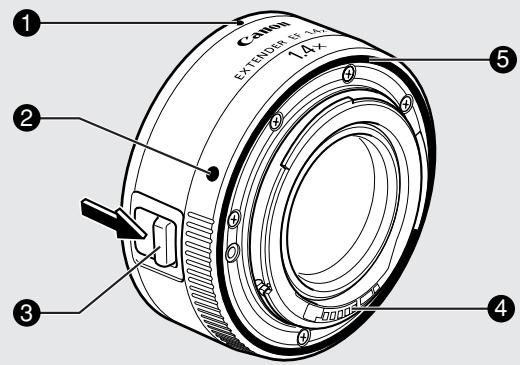

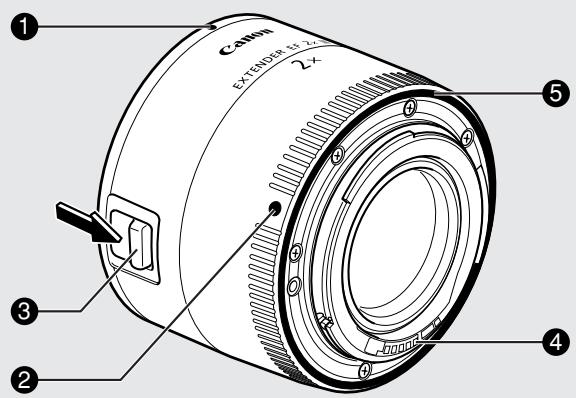

Index de monture d'objectif (sur l'objectif) Index de monture d'objectif (sur l'appareil) 3 Levier de déverrouillage d'objectif 4 Contacts électroniques Bague en caoutchouc

Nous vous remercions d'avoir acheté un appareil Canon. Les multiplicitateurs de focale haute performances EF1,4X III et EF2X III de Canon accroissent la distance focale de l'objectif EF de respectivement 1,4 fois et 2 fois.

Consignes de sécurité

• Ne regardez pas le soleil ou une source de lumière vive à travers l'objectif lorsque le multiplicitateur de facie est monté ou à travers un appareil photo lorsque le multiplicitateur de facie et l'objectif sont montés. Vous pourriez endommager votre vue. En particulier, ne regardez jamais le soleil directement à travers l'objectif lorsque le multiplicitateur de facie est monté car vous pourriez perdre la vue.
• Ne laissez pas l'objectif avec le multiplicitateur de classe monté, ni un appareil photo avec le multiplicitateur de classe et l'objectif montés exposés au soleil sans le bouchon d'objectif. Cela pourrait provoquer un effet de loupe et déclencher un incendie.
• N'exposez pas le multiplicitateur à une chaleur excessive, par exemple, au soleil, dans une voiture. Les hautes températures peuvent entraîner un dysfonctionnement du multiplicitateur.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Montage et démontage du multiplicitateur de focale

Monter d'abord le multiplicitateur de focale sur l'objet, puis monter l'objet sur l'appareil. Pour le prisoner, procéder en sens inverse.

Pour détacher le multiplicitateur de focale de l'objet, glisser le levier de déverrouillage d'objet dans le sens de la flèche, puis tourner le multiplicitateur de focale vers la droite.

Plage d'ouverture avec le multiplicitateur de focale

Lorsque le multiplicateur de focale est utilisé, l'appareil corrigera automatiquement l'exposition.

Objectifs utilisables:

Objectif	Distance focale et ouverture maximale
	EF1,4X III	EF2X III
EF135mm f/2L USM	189mm f/2,8	270mm f/4
EF180mm f/3,5L Macro USM	252mm f/4,5	360mm f/6,7
EF200mm f/2,8L USM	280mm f/4	400mm f/5,6
EF200mm f/2,8L II USM	280mm f/4	400mm f/5,6
EF200mm f/1,8L USM	280mm f/2,5	400mm f/3,5
EF200mm f/2L IS USM	280mm f/2,8	400mm f/4
EF300mm f/4L USM	420mm f/5,6	600mm f/8
EF300mm f/4L IS USM	420mm f/5,6	600mm f/8
EF300mm f/2,8L USM	420mm f/4	600mm f/5,6
EF300mm f/2,8L IS USM	420mm f/4	600mm f/5,6
EF400mm f/5,6L USM	560mm f/8	800mm f/11
EF400mm f/4 DO IS USM	560mm f/5,6	800mm f/8
EF400mm f/2,8L USM	560mm f/4	800mm f/5,6
EF400mm f/2,8L II USM	560mm f/4	800mm f/5,6
EF400mm f/2,8L IS USM	560mm f/4	800mm f/5,6
EF500mm f/4,5L USM	700mm f/6,7	1000mm f/9,5
EF500mm f/4L IS USM	700mm f/5,6	1000mm f/8
EF600mm f/4L USM	840mm f/5,6	1200mm f/8
EF600mm f/4L IS USM	840mm f/5,6	1200mm f/8
EF800mm f/5,6L IS USM	1120mm f/8	1600mm f/11
EF100-400mm f/4,5-5,6L IS USM	140-560mm f/6,7-8	200-800mm f/9,5-11
EF70-200mm f/4L USM	98-280mm f/5,6	140-400mm f/8
EF70-200mm f/4L IS USM	98-280mm f/5,6	140-400mm f/8
EF70-200mm f/2,8L USM	98-280mm f/4	140-400mm f/5,6
EF70-200mm f/2,8L IS USM	98-280mm f/4	140-400mm f/5,6
EF70-200mm f/2,8L IS II USM	98-280mm f/4	140-400mm f/5,6
EF300mm f/2,8L IS II USM	420mm f/4	600mm f/5,6
EF400mm f/2,8L IS II USM	560mm f/4	800mm f/5,6
EF500mm f/4L IS II USM	700mm f/5,6	1000mm f/8
EF600mm f/4L IS II USM	840mm f/5,6	1200mm f/8
EF1200mm f/5,6L USM	1680mm f/8	2400mm f/11

L'utilisation d'un multiplicitateur avec cet objectif peut donner lieu à une mise au point automatique (AF) incorrecte. Si votre appareil dispose d'une fonction de micro-ajustement de l'AF, effectuez la mise au point micrométrique. Si votre appareil ne dispose pas d'une fonction de micro-ajustement de l'AF, faites une mise au point manuelle si l'objet à cadre est à distance. Pour de plus amples informations sur les micro-ajustements de l'AF, consultez le manuel d'instructions de l'appareil. Pour vérifier les limites de compatibilité AF, se reporter au mode d'emploi de l'appareil et à celui de l'objectif. L'ouverture maximale est indiquée en incréments d'une demi-valeur.

Attention

• Ne pas fixer plus d’un multiplicitateur de facale à la fois sur l’appareil. Cela affecterait les performances optiques, et l’appareil ne calculerait plus l’exposition correctement.
• Pour renforcer la résistance à l'eau et à la poussière, les multiplicitateurs de facale EF1,4X III et EF2X III possèdent une bague en caoutchouc autour de la monture. Après montages et démontages répétés du multiplicitateur de facale, la bague en caoutchouc laissera de fines marques d'abrasion sur l'extérieur de la monture de l'appareil, mais ceci est sans effet sur le fonctionnement.

Il est possible de faire remplacer la bague en caoutchouc (à ses frais) par un Service Après-Vente Canon.

• La mise au point automatique montre que l'objet est utilisé avec un extendeur de focale, de façon à développer la précision de la mise au point.
• Les multiplicateurs doivent obligatoirement être utilisés avec des appareils photo EOS-1V. Leur utilisation avec des appareils photo autres que les EOS-1V peut conduire à un fonctionnement incorrect du dispositif.

Fiche technique

Monture: EF de Canon (monture électronique)

Construction: EF1,4X III : 7 éléments en 3 groupes

EF2X III : 9 éléments en 5 groupes

Dimensions

(dia. max. × longueur): EF1,4X III:72,0 dia. × 27,2mm

EF2X III : 72,0 dia. × 52,7 mm

Poids : EF1,4X III : environ 225 g, EF2X III : environ 325 g

Sac : EF1,4X III/EF2X III : LP811

• Toutes les spécifications sont basées sur les essais et les mesures de Canon.
• Les spécifications et l'aspect extérieur sont sujets à modification sans préavis.
