Type de produit	Réfrigérateur miniCool
Marque	DOMETIC
Modèle	DS 200 GR
Versions disponibles	Pose libre (FS) et encastrable (BI)
Alimentation électrique	Raccordement au secteur (220-240 V ~)
Fonctions principales	Réfrigération, dégivrage automatique, système CUC de contrôle de l'agrégat, éclairage intérieur LED
Réglage de la température	Thermostat rotatif avec positions moyenne, grand et petit symbole
Dégivrage	Automatique : cycle toutes les 39 heures environ, eau évacuée vers bac collecteur arrière
Éclairage intérieur	Deux lampes LED commandées par capteurs de porte
Inversion du sens d'ouverture de la porte	Possible, nécessite démontage du cadre inférieur et des axes de charnière
Habillage de porte	Amovible, épaisseur maximale 2 mm, démontage du cadre de porte requis
Poignée de porte	Montable et démontable, fournie en accessoire
Installation	Surface plane, distance minimale 20 mm des murs, grille de ventilation avec section ≥ 200 cm²
Sécurité	Utilisation par adultes uniquement, débrancher avant entretien, ne pas utiliser d'instruments pointus pour le givre, aération suffisante requise
Entretien et nettoyage	Nettoyer régulièrement l'intérieur avec une solution tiède d'hydrogénocarbonate de sodium, rincer et sécher ; ne pas utiliser de produits abrasifs ou agressifs
Pièces détachées et réparabilité	Utiliser exclusivement des pièces de rechange d'origine Dometic ; contacter le réseau de services Dometic
Garantie	Conforme à la Décision du Comité mixte de l'EEE n° 44/1999 ; garantie non applicable en cas d'installation ou d'utilisation non conforme
Élimination et recyclage	Suivre les directives locales de recyclage pour les appareils électroménagers

FOIRE AUX QUESTIONS - DS 200 GR DOMETIC

Comment inverser le sens d'ouverture de la porte ?

Débranchez d'abord l'appareil. Penchez-le sur le côté et retirez le cadre inférieur. Ouvrez la porte, retirez l'axe de la charnière supérieure avec un tournevis, puis retirez la porte. Déplacez l'axe inférieur et les supports de charnière du côté souhaité. Remontez le tout. Consultez les figures 9 et 10 de la notice pour plus de détails.

Que faire si les voyants LED clignotent ?

Les LED clignotantes indiquent un problème détecté par le système CUC. Vérifiez que l'appareil n'est pas surchargé, que la porte est bien fermée, que la circulation d'air est suffisante et qu'il est de niveau. Débranchez l'appareil pendant au moins 10 secondes, puis rebranchez-le. Si les LED clignotent encore, contactez le service après-vente Dometic.

Comment régler la température ?

Utilisez le thermostat rotatif (figure 6). Pour un refroidissement normal, positionnez-le au milieu. Tournez vers le grand symbole pour refroidir davantage, vers le petit symbole pour moins refroidir. Attendez quelques heures et vérifiez avec un thermomètre.

À quelle fréquence dégivrer ?

Le dégivrage est automatique. La première phase a lieu environ 39 heures après la mise en service et dure 2 heures. Ensuite, l'appareil fonctionne 22 heures puis dégivre 2 heures. Aucune intervention manuelle n'est nécessaire.

Puis-je encastrer un modèle pose libre ?

Oui, il est possible d'installer un modèle pose libre dans un meuble, à condition de respecter les consignes d'aération : distance de 20 mm des murs et grille de ventilation d'au moins 200 cm² de section. Utilisez la charnière coulissante ou poussez simplement l'appareil.

Comment nettoyer l'intérieur ?

Videz l'appareil et retirez les clayettes. Nettoyez les surfaces intérieures avec une solution tiède d'hydrogénocarbonate de sodium (bicarbonate de soude). Rincez à l'eau claire tiède et séchez avec un chiffon propre. N'utilisez pas d'eau trop chaude ou de produits abrasifs.

Puis-je utiliser des produits chimiques pour nettoyer ?

Non, n'utilisez jamais de produits chimiques agressifs ou abrasifs. Ils pourraient endommager les surfaces. Privilégiez une solution douce de bicarbonate de soude.

Comment changer l'habillage de porte ?

Retirez d'abord la poignée si présente. Démontez les vis du cadre de porte, ôtez la rosette (si serrure), soulevez le cadre, retirez l'ancien habillage et placez le nouveau (épaisseur max 2 mm). Remontez le cadre et revissez. Voir figure 11 de la notice.

Où trouver les pièces de rechange ?

Adressez-vous au réseau de services Dometic en précisant le modèle, la référence du produit et le numéro de série (sur la plaque signalétique à l'intérieur de l'appareil). Utilisez exclusivement des pièces d'origine.

Que faire en cas de panne ?

Vérifiez d'abord les points simples : charge, fermeture de porte, aération, niveau. Si le problème persiste, débranchez l'appareil pendant au moins 10 secondes, puis rebranchez-le. Si les symptômes (LED clignotantes, arrêt) continuent, contactez le service après-vente Dometic.

MODE D'EMPLOI DS 200 GR DOMETIC

Version pose libre et version encastrable.

Veuillez lire attentivement ce mode d'emploi avant de mettre cet appareil en service. Si vous devez vendre ou céder l'appareil ultérieurement, veuillez remettre ce mode d'emploi à son nouveau propriétaire.

Veillez à respecter scrupuleusement les directives d'installation suivantes. Au cas où vous n'auriez pas installé l'appareil en vous conformant aux directives d'installation, vous n'auriez plus aucun droit aux prestations de garantie. (Comparez au chapitre 4.1)

Nous vous remercions d'avoir porté votre choix sur l'un de nos produits. Nous espérons que cet appareil vous donnera pendant longtemps entière satisfaction. Ce mode d'emploi a pour but de vous familiariser avec les symboles suivants et de vous permettre une mise en œuvre efficace et sûre de votre appareil :

Danger lié à une mise en œuvre inappropriée de l'appareil

Recommandations pour l'utilisation de l'appareil

Informations relatives à la protection de l'environnement

L'usage de ce réfrigérateur est destiné uniquement à conserver au frais des denrées alimentaires et des boissons.

Attention !

• Seuls des adultes ont le droit d'exploiter cet appareil. Ne laissez jamais des enfants jouer avec l'appareil ou ses éléments de commande.
• Seul un électricien agréé devra se charger des travaux de maintenance, en utilisant uniquement des pièces de rechange d'origine.
• Toute modification de l'appareil ou de ses composants peut s'avérer dangereuse.
• Faites attention à ce que le câble d'alimentation ne se coince jamais sous l'appareil.
• La surface de quelques composants peut fortement s'échauffer au cours de l'exploitation. Veillez à une aération suffisante, sous peine d'un endommagement de l'appareil ; les denrées périssables à l'intérieur du réfrigérateur pourraient également s'abîmer. Veuillez bien comparer aux directives d'installation.
• Tout contact avec les surfaces brûlantes des composants est à éviter. Il faudra donc veiller à placer l'appareil, sa partie arrière tournée vers un mur, tout en respectant les distances minimales indiquées dans les directives d'installation afin de garantir l'aération nécessaire.
• Débranchez toujours l'appareil avant de le dégivrer, de le nettoyer ou d'effectuer des travaux d'entretien.
• N'essayez jamais d'enlever le givre à l'aide d'un instrument pointu.
• N'essayez jamais d'employer la force pour enlever le givre adhérant aux nervures de refroidissement. Le givre fondra lors du dégivrage de l'appareil. Veuillez vous conformer aux directives de dégivrage.
• L'appareil est assez lourd. Faites donc attention si vous devez le déplacer.
• N'essayez en aucun cas de réparer vous-même l'appareil. Des réparations effectuées par un personnel manquant de l'expérience nécessaire pourraient entraîner des blessures corporelles ou des détériorations de l'appareil. Si vous avez besoin de pièces détachées, adressez-vous à votre dépositaire local et demandez explicitement des pièces de rechange d'origine.
• Il est interdit de stocker des substances toxiques ou explosives au réfrigérateur !

SOMMAIRE

1. Déballage de l'appareil
2. Vue de l'appareil
3. Nettoyage
4. Mise en place de l'appareil

4.1. Directives d'installation

4.1.1. Version encastrable 4.1.2. Version pose libre

1. Exploitation de l'appareil

5.1. Première mise en service 5.2. Réglage de la température 5.3. Système de contrôle de l'agrégat (CUC system)

1. Conseils utiles
2. Dégivrage, nettoyage et entretien 7.1. Dégivrage automatique
3. Éclairage intérieur
4. Inverser le sens d'ouverture de la porte
5. Remplacement de l'habillage de porte
6. Montage et démontage de la poignée de porte

11.1. Montage de la poignée de porte 11.2. Démontage de la poignée de porte

1. Service après-vente
2. Mise en service, caractéristiques techniques

13.1. Raccordement au secteur

1. Informations relatives à la protection de l'environnement
2. Recyclage

Attention !

Les conditions de garantie sont conformes à la Décision du Comité mixte de l'EEE n° 44/1999 du 26 mars 1999 modifiant l'annexe (environnement) de l'accord EEE, et également conformes aux lois applicables dans les divers pays.

Si vous avez des questions concernant la garantie, le service après-vente ou les pièces de rechange, veuillez bien vous adresser à notre réseau de services Domatic. Les dommages résultant d'un usage inapproprié de l'appareil ne sont pas couverts par la garantie.

Les modifications apportées à l'appareil ou l'utilisation de pièces de rechange qui ne sont pas d'origine Dometic ne sont pas couvertes par la garantie.

Le non-respect des instructions d'installation ou du mode d'emploi entraîne l'extinction totale de cette garantie.

Veuillez bien préciser le modèle d'appareil, la référence du produit et le numéro de série si vous voulez contacter le réseau de services Dometic. Vous trouverez ces informations sur la plaque signalétique, située à l'intérieur du réfrigérateur.

1. Déballage de l'appareil

À la réception, assurez-vous après avoir déballé l'appareil qu'il n'a pas été endommagé pendant le transport. En cas de dommages de transport, veuillez vous adresser immédiatement à l'entreprise de transport.

Tous les modèles sont commercialisés en version encastrable ou pose libre. L'abréviation « BI » de

la désignation du modèle réfère à une version encastrable, « FS » à une version pose libre. Veuillez bien contrôler la version de votre modèle (fig. 1) et conformez-vous aux directives d'installation et d'exploitation des chapitres correspondants.

Version pose libre

Version encastrable Figure 1

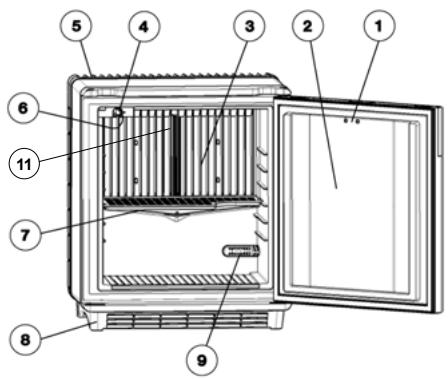

2. Vue de l'appareil

DS 200

Figure 2.

1. Serrure de porte (sur certains modèles)
2. Porte
3. Évaporateur
4. Réglage du thermostat
5. Capot arrête du bloc réfrigérant
6. Éclairage intérieur
7. Clayettes de rangement
8. Cadre inférieur
9. Capteur de température
10. Balconnets du contre-porte lisse
11. Capteur de l'évaporateur (CUC)

AU CAS OÙ LE RÉFRIGÉRATEUR EST ÉQUIPÉ D'UNE SERRURE, DOMETIC RT N'ASSUME AUCUNE GARANTIE POUR DES CLÉS PERDUES OU ENDOMMAGÉES. VOUS POURREZ COMMANDER UNE NOUVELLE SERRURE SOUS FORME D'UNITÉ COMPLÈTE.

3. Nettoyage

Nettoyez le réfrigérateur à intervalles réguliers et en cas de besoin. Videz l'appareil, puis retirez les clayettes et les balconnets. Nettoyez les surfaces intérieures de l'appareil et de la porte, en utilisant une solution tiède d'hydrogénocarbonate de sodium. Rincez ensuite l'appareil à l'eau claire tiède, puis terminez en le séchant à l'aide d'un chiffon non humidifié. N'utilisez pas d'eau trop chaude pour nettoyer les parties en plastique. N'exposez pas ces parties à de l'air trop chaud. Nettoyez régulièrement les surfaces extérieures de l'appareil à l'aide d'un chiffon propre et humide.

NE NETTOYEZ JAMAIS L'APPAREIL EN UTILISANT DES PRODUITS CHIMIQUES TROP AGRESSIFS OU DES PRODUITS ABRASIFS.

4. Mise en place de l'appareil

Veillez à respecter les indications suivantes lors de la première mise en service de l'appareil :

• Faites attention à ce que l'appareil se trouve sur une surface bien plane. Lors de l'exploitation, la tuyauterie arrière peut dégager une forte chaleur. L'appareil ne fait appel à aucun compresseur et fonctionne de ce fait très silencieusement.
• Il faudra attendre au moins trois heures pour obtenir une performance frigorifique significative.

Au cours du processus de réfrigération, l'appareil transmet la chaleur à l'air ambiant par l'intermédiaire du condensateur (situé à la partie supérieure du panneau arrière). Une bonne ventilation de l'appareil améliorera de beaucoup sa performance frigorifique.

• Pour garantir son bon fonctionnement, il faudra également veiller à placer l'appareil sur une surface plane. Vous pourrez contrôler très simplement le niveau en posant un verre d'eau sur le couvercle de l'appareil.
• N'exposez pas l'appareil à une source de chaleur directe (soleil, radiateur, four, etc.).
• Ne placez pas l'appareil sur une moquette ou un tapis trop épais !

4.1. Directives d'installation

Les quatre tailles différentes de la série miniCool sont toutes commercialisées sous version encastrable ou pose libre.

4.1.1. Version encastrable

Ces appareils ont été conçus pour être encastrés. Au contraire des versions pose libre, les appareils encastrables sont fournis sans cadre inférieur,

sans capot arrière du bloc réfrigérant (figure 1). Vous pourrez visser miniCool dans un meuble, en utilisant les dispositifs de fixation prévus à cet effet, situés au fond de l'appareil. Ce qui se fera en utilisant les vis (figure 3).

Figure 3.

4.1.2. Version pose libre

Ces versions sont prévues pour une pose libre. Un couvercle empêche tout contact avec la surface brûlante des composants situés dans le compartiment du bloc réfrigérant. La grille de ventilation située sur le cadre inférieur garantit une circulation d'air suffisante.

Il sera également possible d'installer ces versions dans un meuble en utilisant la charnière coulissante ou en poussant simplement le réfrigérateur à l'endroit désiré. Dans ce cas, veillez à respecter les instructions suivantes afin de procéder à une installation correcte !

FAITES BIEN ATTENTION

Veillez à respecter scrupuleusement les directives suivantes. Seuls les appareils installés conformément aux directives ci-dessus bénéficient de la garantie.

1. Vérifiez la planéité du réfrigérateur des deux côtés.
2. Il faudra veiller à respecter une distance de 20 mm par rapport aux murs.
3. Veillez à garantir une aération suffisante conformément aux alternatives A, B, C, ou D (fig 4-5).

A

B

Figure 4. Figure 5. 4. L'ensemble du bloc réfrigérant doit se trouver dans le courant d'air (comparer à l'illustration). 5. Veillez à ce qu'aucun appareil ne réchauffe l'air circulant. 6. Il faudra veiller à utiliser des grilles de ventilation dont la section transversale a une valeur d'au moins 200 cm².

En procédant à l'installation, faites bien attention à garantir l'accès du câble d'alimentation.

5. Exploitation de l'appareil

Pour mettre l'appareil en marche, branchez d'abord la fiche de prise de courant, puis allumez le commutateur. Selon la température environnante, les nervures de refroidissement prendront environ une ou deux heures avant qu'elles ne commencent à se refroidir.

5.1. Première mise en service

• Branchez l'appareil à une prise de courant mise à la masse. miniCool professionnel à un test d'autocentre. La lampe LED commencera d'abord à clignoter plusieurs fois, pour rester ensuite allumée en permanence. L'éclairage intérieur s'allume en cas d'ouverture de la porte.
• Ce n'est qu'après plusieurs heures que miniCool atteint sa température de service.

5.2. Réglage de la température

Pour un refroidissement normal, le thermostat devra se régler en position moyenne (fig. 6). En fonction du volume d'aliments chargés et des conditions d'installation, un autre réglage pourrait parfois s'avérer nécessaire. Pour abaisser la température, tournez le thermostat en direction du grand symbole ; pour, au contraire, diminuer le refroidissement, tournez le thermostat en direction du petit symbole. Après avoir ajusté le thermostat, attendez un moment pour contrôler la température désirée à l'aide d'un thermomètre.

Figure 6.

5.3. Système de contrôle de l'agrégat (système CUC)

Toutes les 24 heures suivant un dégivrage, l'électronique contrôle le bon fonctionnement de l'appareil en mesurant la chute de température de l'évaporateur. En cas de problème, l'appareil s'arrêtera, les lampes LED de l'éclairage intérieur commenceront à clignoter. Vérifiez alors si le réfrigérateur n'est pas surchargé, si la porte est bien fermée, si la circulation d'air du bloc réfrigérant est suffisante et si l'appareil se trouve sur une surface bien plane. Débranchez l'appareil pendant au moins 10 secondes, puis rebranchez-le. Cela permettra de redémarrer l'électronique ; l'appareil devrait alors fonctionner normalement. Si les lampes LED recommencent à clignoter, c'est le signal d'une défaillance grave, auquel cas vous devrez en informer immédiatement votre service après-vente Dometic.

6. Conseils utiles

Ne surchargez pas l'appareil. Attendez d'abord que les aliments chauds aient refroidi à température ambiante avant de les mettre au

réfrigérateur. Veillez à toujours laisser un espace suffisant entre les denrées alimentaires et les boissons afin de garantir un refroidissement fiable et régulier. En cas de surchargement des clayettes, des différences indésirables de température à l'intérieur de l'appareil pourront en résulter.

7. Dégivrage, nettoyage et entretien

La formation de givre après une certaine période d'exploitation est normale. Cette couche de givre ne devra cependant pas trop s'épaissir, en raison de son influence négative sur la performance frigorifique.

Le réglage de la température de miniCool se fait automatiquement, par commande entièrement électronique.

L'eau de dégivrage résultant de la fonte du givre s'écoulera alors dans un bac collecteur situé à l'arrière du réfrigérateur, en passant par la gouttière et un tube d'écoulement (fig. 7). Dans ce bac, l'eau de dégivrage s'évaporera automatiquement dans l'air ambiant. Il est donc inutile de vider ce bac manuellement.

Pour arrêter l'appareil, il vous suffira de le débrancher ; n'oubliez pas de laisser ensuite la porte ouverte. Le dégivrage une fois effectué, nettoyez l'intérieur de l'appareil à l'aide d'un chiffon propre et humide.

Figure 7.

7.1. Dégivrage automatique

La première phase de dégivrage commencera environ 39 heures après la première mise en service et durera environ deux heures.

L'appareil fonctionnera ensuite 22 heures sans interruption, ce cycle sera suivi d'une phase de dégivrage durant deux heures.

8. Éclairage intérieur

Deux lampes LED (A) situées sur une carte de circuit imprimé éclaireront l'intérieur de l'appareil en cas d'ouverture de la porte.

Les deux capteurs (B) détectent une porte ouverte et commandent l'allumage des lampes LED en conséquence.

Figure 8.

9. Inverser le sens d'ouverture de la porte (Fig. 9-10)

• Débranchez la fiche de prise de courant.
• Penchez l'appareil sur le côté.
• Démontez les 6 vis (1) du cadre inférieur, puis retirez le cadre.
• Pour faciliter cette tâche, nous vous conseillons de poser l'appareil sur une table.
• Ouvrez la porte, puis retirez l'axe de la charnière (2) de la charnière supérieure en utilisant un tournevis, puis appuyez sur l'axe pour le faire sortir. (fig. 10)
• Retirez la porte et enlevez la rondelle de la charnière.
• Retirez l'axe de la charnière inférieure (3) et les supports supérieur et inférieur de charnière (4) en procédant de la même manière que pour l'axe de la charnière supérieur. Fixez l'axe de la charnière (3) inférieur du côté désiré.
• Replacez la rondelle et la porte, puis appuyez sur l'axe de la charnière supérieure (2).
• Placez également les deux supports de charnière (4). Montez le cadre inférieur à l'aide des vis.

Figure 9.

Figure 10.

10. Remplacement de l'habillage de porte (Fig. 11)

Si le réfrigérateur est équipé d'une poignée de porte, il vous faudra d'abord retirer cette dernière avant de pouvoir remplacer l'habillage de porte.

Démontez les vis (1) du cadre de la porte (3).

Retirez la rosette (2) (pour les versions munies d'une serrure de porte).

Soulevez le cadre de la porte (3) et retirez-le.

Retirez l'habillage de porte (4) du cadre de la porte et placez l'habillage désiré (épaisseur maximale de 2 mm).

Replacez le cadre de la porte ainsi que la rosette, puis revissez le cadre.

Figure 11.

11. Montage et démontage de la poignée de porte

La poignée de porte se trouve parmi les accessoires (faisant partie de la livraison); le

montage et démontage de cette poignée s'effectuera de la manière suivante:

11.1. Montage de la poignée de porte (Fig. 12 à 13)

Figure 12.

Figure 13.

11.2. Démontage de la poignée de porte (Fig. 14)

Figure 14.
