E4DWC1 - Réfrigérateur multi-portes HOTPOINT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné avec congélateur
Capacité totale	300 litres
Dimensions approximatives	H 190 cm x L 60 cm x P 65 cm
Poids	70 kg
Alimentation électrique	220-240 V, 50 Hz
Classe énergétique	A+
Fonctions principales	Fonction de refroidissement rapide, fonction de congélation rapide
Entretien et nettoyage	Nettoyage intérieur régulier avec un chiffon humide, dégivrage manuel
Pièces détachées et réparabilité	Disponibilité des pièces détachées via le service après-vente
Sécurité	Système de verrouillage de porte, alarme de température
Compatibilités	Compatible avec les accessoires Hotpoint

FOIRE AUX QUESTIONS - E4DWC1 HOTPOINT

Pourquoi mon réfrigérateur HOTPOINT E4DWC1 ne refroidit-il pas correctement ?

Vérifiez que la température est réglée correctement. Assurez-vous que les bouches d'aération ne sont pas obstruées et que la porte se ferme bien.

Comment dégivrer mon HOTPOINT E4DWC1 ?

Débranchez l'appareil, retirez tous les aliments et laissez la glace fondre naturellement. Essuyez l'eau avec une serviette une fois le dégivrage terminé.

Que faire si le bruit du réfrigérateur est anormal ?

Vérifiez si l'appareil est de niveau et s'il n'y a pas d'objets à l'intérieur qui pourraient vibrer. Si le bruit persiste, contactez le service client.

Comment nettoyer l'intérieur du réfrigérateur ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer les surfaces intérieures. Évitez les produits chimiques agressifs.

Que faire si la lumière intérieure ne s'allume pas ?

Vérifiez l'ampoule et remplacez-la si nécessaire. Assurez-vous que l'appareil est bien branché et que la porte est fermée.

Comment régler la température du réfrigérateur ?

Utilisez le panneau de commande pour sélectionner la température souhaitée. La température idéale pour le réfrigérateur est d'environ 4°C.

Mon réfrigérateur fuit, que dois-je faire ?

Vérifiez le bac de récupération d'eau et assurez-vous qu'il n'est pas plein. Inspectez également les joints de porte pour détecter d'éventuelles défaillances.

Quelle est la durée de garantie du HOTPOINT E4DWC1 ?

La garantie standard est généralement de 2 ans, mais cela peut varier en fonction du revendeur. Consultez votre manuel ou la facture pour plus de détails.

Comment contacter le service client HOTPOINT ?

Vous pouvez contacter le service client HOTPOINT via leur site web ou par téléphone. Les coordonnées sont disponibles dans le manuel de l'utilisateur.

Comment puis-je optimiser la consommation d'énergie de mon réfrigérateur ?

Évitez d'ouvrir la porte trop souvent et ne surchargez pas le réfrigérateur. Assurez-vous qu'il est bien ventilé et éloigné des sources de chaleur.

MODE D'EMPLOI E4DWC1 HOTPOINT

Manuel d'utilisation

À LIRE et à respecter

Il est impératif de lire attentivement ces consignes de sécurité avant d'utiliser l'appareil.

Les conserver à portée de main pour toute référence future. Les mises en garde contenues dans ces consignes de sécurité et sur l'appareil doivent toujours être respectées. Le fabricant décline toute responsabilité en cas de non-respect de ces consignes de sécurité, d'utilisation incorrecte de l'appareil ou de mauvais réglage des commandes.

MISES en GARDE

Tenez les nourrissons (0-3 ans) et les jeunes enfants (3-8 ans) éloignés de l'appareil sauf en les tenant sous constante surveillance.

Les enfants de 8 ans et plus ainsi que les personnes représentant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant ni l'expérience ni les connaissances requises, peuvent utiliser cet appareil sous la surveillance ou les instructions d'une personne responsable leur ayant expliqué l'utilisation de l'appareil en toute sécurité, ainsi que les dangers potentiels.

Ne laissez pas les enfants jouer avec l'appareil. Ne laissez pas les enfants nettoyer et procéder à l'entretien de l'appareil sans surveillance.

EMPLOI autorisé

Cet appareil est prévu pour un usage domestique et non professionnel.

N'utilisez jamais l'appareil à l'extérieur.

Ne stockez pas de substances explosives ou inflammables, comme des aérosols, et ne placez pas ou n'utilisez pas d'essence ou d'autres produits inflammables à proximité de l'appareil : un incendie pourrait se déclarer en cas de mise sous tension de l'appareil.

ATTENTION! L'appareil n'est pas prévu pour une utilisation au moyen d'une minuterie extérieure ou d'un système de contrôle à distance. Cet appareil a été conçu à des fins domestiques et pour des applications similaires, telles que:

• cuisines pour le personnel de boutiques, bureaux et autres lieux de travail;
• gîtes et clients d'hôtels, de motels ou d'autres types d'hébergements;
• chambres d'hôtes et hébergement similaires;
• services traiteur et applications similaires dans le commerce de détail.

L'ampoule utilisée à l'intérieur de l'appareil est spécialement conçue pour les appareils électroménagers et n'est pas adaptée pour l'éclairage général d'une habitation (règlement CE 244/2009).

L'appareil est réglé pour fonctionner

Dans la plage de température suivante, en fonction de la classe climatique indiquée sur la plaque signalétique. L'appareil risque de ne pas fonctionner correctement s'il est laissé pendant une période prolongée à une température supérieure ou inférieure à la plage indiquée.

Classe climatique temp. amb. (^)

SN de 10 à 32

ST de 16 à 38

Cet appareil est sans CFC. Le circuit réfrigérant contient du R600a (HC). Appareils avec Isobutane (R600a) : l'isobutane est un gaz naturel non nocif pour l'environnement mais est inflammable. Assurez-vous par conséquent que les tuyaux du circuit réfrigérant sont en parfait état. Portez une attention particulière en cas d'endommagement de la tuyauterie provoquant le vidage du circuit de réfrigérant.

AVERTISSEMENT: N'endommagez pas les tubes du circuit de refroidissement de l'appareil.

AVERTISSEMENT : Veiller à ce que les ouvertures de ventilation, situées dans l'habillage de l'appareil ou dans le meuble d'encastrement, ne soient jamais obstruées par quelque objet que ce soit.

AVERTISSEMENT : n'utilisez pas de dispositifs mécaniques, électriques ou chimiques autres que ceux préconisés par le fabricant pour accélérer le processus de dégivrage.

AVERTISSEMENT : n'utilisez pas et n'introduisez pas dans les

compartiments de l'appareil des dispositifs électriques non expressément autorisés par le fabricant.

AVERTISSEMENT: Les systèmes de distribution de glace et/ou d'eau qui ne sont pas directement raccordés au réseau d'eau courante doivent être remplis uniquement avec de l'eau potable.

Avertissement: les

distributeurs automatiques de glaçons et/ou d'eau doivent exclusivement être raccordés à une arrivée d'eau potable, avec une pression réseau comprise entre 0,17 et 0,81 MPa (1,7 et 8,1 bar).

N'avalez jamais le contenu (non toxique) des accumulateurs de froid (selon modèle).

Ne mangez pas les glaçons ou les glaces immédiatement après les avoir sortis du congélateur, car ils pourraient provoquer des brûlures dues au froid. Si le produit est conçu pour fonctionner avec un filtre à air intégré dans un couvercle de ventilateur accessible, ce filtre doit toujours être en place lorsque le réfrigerateur est en marche.

N'introduisez pas de récipients en verre contenant des liquides dans le congélateur, car ils risqueraient de se casser.

Évitez d'obstruer le ventilateur (si disponible) avec des aliments.

Après avoir placé les alimentés, vérifie si la porte des compartiments ferme correctement, surtout celle du congélateur.

Un joint endommagé doit être

Remplacez dès que possible. N'utilisez le compartiment réfrigérateur que pour la conservation d'aliments frais et le compartiment congélateur que pour les produits surgelés, la congélation d'aliments frais et la production de glaçons. Évitez de mettre des aliments non emballés directement en contact avec les surfaces intérieures du compartiment réfrigérateur ou du compartiment congélateur.

Certains appareils sont dotés de compartiments spéciaux (compartiment « Aliments frais », bac « Zéro degré »,...). Sauf indication contraire dans le mode d'emploi de ces appareils, ces compartiments spéciaux peuvent être retirés sans que les performances n'en soient affectées. Le C-pentane est utilisé comme agent gonflant pour la mousse d'isolation et est un gaz inflammable.

Installation

L'installation et les réparations doivent exclusivement être réalisés par un technicien qualifié, conformément aux instructions du fabricant et aux normes locales en vigueur en matière de sécurité. Ne tentez jamais de réparer ou de remplacer un composant de l'appareil, y compris le cordon d'alimentation, sauf indication contraire dans le Mode d'emploi.

Ne laissez jamais un enfant participer à l'installation. Éloignez les enfants de l'appareil pendant l'installation. Conservez les matériaux d'emballage (sachets en plastique, éléments en polystyrène, etc.) hors de portée des enfants, car ils constituent une source potentielle de danger.

Deux personnes minimum sont nécessaires pour déplacer et installer l'appareil. Portez des gants de protection pour déballer et installer l'appareil. Veillez à ne pas endommager le revêtement de sol (parquet, par exemple) lorsque vous déplacez l'appareil.

Installez l'appareil sur un sol ou un support suffisamment robuste pour supporter son poids, dans un endroit adapté à ses dimensions et à son usage. Après avoir déballé l'appareil, vérifiez qu'il n'a pas subi de dommages pendant le transport. En cas de problèmes, contactez le concessionnaire ou votre service après-vente le plus proche.

Veillez à ce que le cordon d'alimentation de l'appareil soit débranché avant de procéder à l'installation.

Au moment de l'installation, veillez à ce que l'appareil ne risque pas d'endommager le cordon d'alimentation.

Pour garantir une bonne ventilation, laissez un espace de chaque côté et au-dessus de l'appareil.

La distance entre le mur derrière l'appareil et l'appareil doit être d'au moins 50 mm. Une distance inférieure entraînerait une augmentation de la consommation énergétique de l'appareil.

Ne mettez l'appareil sous tension que si l'installation est terminée.

Il est conseillé d'attendre au moins deux heures avant de mettre l'appareil en service, afin que le circuit réfrigérant soit parfaitement efficace.

N'installez pas l'appareil à proximité d'une source de chaleur.

Consignes de securite electrique

Pour que l'installation soit conforme aux règlementations en vigueur, il faut utiliser un interrupteur omnipolaire avec distance d'ouverture minimum des contacts de 3 mm et mettre l'appareil à la terre.

Si la fiche du cordon d'alimentation du réfrigérateur ne correspond pas à votre prise murale, contactez un technicien qualifié.

Le cordon d'alimentation doit être suffisamment long pour pouvoir brancher l'appareil après son installation. Ne tirez pas sur le cordon d'alimentation de l'appareil.

Si le cordon d'alimentation est endommagé, remplacez-le par un cordon identique.

Le cordon d'alimentation doit exclusivement être remplacé par un technicien qualifié, conformément aux instructions du fabricant et aux normes de sécurité locales en vigueur.

Contactez un centre d'assistance agréé.

Si la fiche du cordon d'alimentation du réfrigérateur ne correspond pas à votre prise murale, contactez un technicien qualifié.

N'utilisez pas d'adaptateurs, de prises multiples ni de rallonges.

N'utilisez pas cet appareil si son cordon d'alimentation ou sa fiche est endommagé, s'il ne fonctionne pas correctement ou s'il est tombé ou a subi des dommages. Tenez le cordon d'alimentation éloigné de surfaces chaudes.

Les composants électriques ne doivent pas être accessibles après l'installation.

Ne touchez jamais l'appareil avec les mains mouillées (ou une autre partie du corps) et ne l'utilisez pas pieds nus.

Nettoyage et entretien

Portez des gants de protection pour le nettoyage et l'entretien de l'appareil. Veillez à ce que le cordon d'alimentation de l'appareil soit débranché avant de procéder à son entretien.

N'utilisez jamais un appareil de nettoyage à vapeur.

ne pas utiliser de nettoyants abrasifs ou puissants tels que les nettoyants à vitre en atomiseurs, nettoyants à récurer, liquides inflammables, cires nettoyantes, détergents concentrés, eau de Javel ou nettoyants contenant du pétrole sur les pièces en plastique, les garnitures intérieures et de portes ou les joints de portes. Ne pas utiliser d'essuie-tout, tampons à récurer ou autres outils de nettoyage abrasifs.

Élimination des matériaux d'emballage

Les matériaux d'emballage sont recyclables à 100% et portent le symbole de recyclage. Tous les éléments d'emballage doivent donc être mis au rebut de façon responsable et en conformité avec les règlementations locales en vigueur en matière d'élimination des déchets.

Mise au rebut des appareils électroménagers usagés

Lors de la mise au rebut de l'appareil, rendez-le inutilisable en sectionnant le cordon d'alimentation et en bloquant les portes et les clayettes (le cas échéant), de façon à éviter que des enfants ne puissent facilement grimper à l'intérieur de l'appareil et s'y retrouver prisonniers.

Cet appareil est fabriqué à partir de matériaux recyclables ou réutilisables.

Mettez-le au rebut en vous conformant aux prescriptions locales en matière d'élimination des déchets.

Pour toute information sur le traitement, la récupération et le recyclage des appareils électroménagers, contactez le service local compétent, le service de collecte des déchets ménagers ou le revendeur de l'appareil.

Cet appareil est certifié conforme à la Directive Européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques (DEEE).

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à éviter des conséquences nocives pour l'environnement et la santé humaine.

Le symbole figurant sur le produit ou dans la documentation qui l'accompagne indique qu'il ne doit pas être éliminé avec les déchets ménagers mais doit être apporté à un centre de collecte pour le recyclage des équipements électriques et électroniques.

Conseils pour économiser l'energie

Installez l'appareil dans une pièce sèche et bien aérée, loin d'une source de chaleur (p. ex. un four ou un radiateur) et à l'abri du soleil. Si nécessaire, utilisez une plaque isolante.

Pour assurer une bonne aération, respectez les consignes d'installation.

Une aération insuffisante à l'arrière de l'appareil augmente la consommation d'énergie et diminue l'efficacité du refroidissement.

Les températures à l'intérieur de l'appareil peuvent être affectées par la température ambience, la fréquence d'ouverture de la porte et le lieu d'installation de l'appareil. Le réglage de température doit toujours prendre ces facteurs en compte.

Limitez au maximum la fréquence d'ouverture des portes.

Placez les aliments congelés dans le réfrigerateur pour les décongeler. Laissez la température des produits congelés refroidir les aliments se trouvant dans le réfrigerateur.

Laissez les boissons et aliments chauds refroidir avant de les introduire dans l'appareil!

Le positionnement des clayettes dans le réfrigérateur n'a aucun impact sur l'utilisation efficace de l'énergie. Placez les aliments sur les clayettes de manière à permettre une circulation correcte de l'air (les aliments ne doivent pas se toucher et doivent être tenus éloignés de la paroi arrière de l'appareil).

Vous pouvez retirer les paniers et, le cas échéant, la clayette Stop Frost, pour augmenter la capacité de stockage des aliments congelés sans affecter pour autant la consommation d'énergie.

Les produits de classe énergétique supérieure sont équipés de moteurs haute efficacité qui restent en marche plus longtemps, mais affichent une consommation d'énergie inférieure.

Ne vous inquiétez pas si le moteur fonctionne pendant des périodes plus longues.

Déclaration de CONFORMITE

Cet appareil a été conçu, fabriqué et distribué conformément aux exigences des directives européennes suivantes : LVD 201/35/EU, CEM 2014/30/EU et RoHS 2011/65/EU.

Cet appareil a été conçu, fabriqué et distribué conformément aux exigences des directives CE en matière d'écoconception et d'étiquetage énergétique 2009/125/CE et 2010/30/EU.

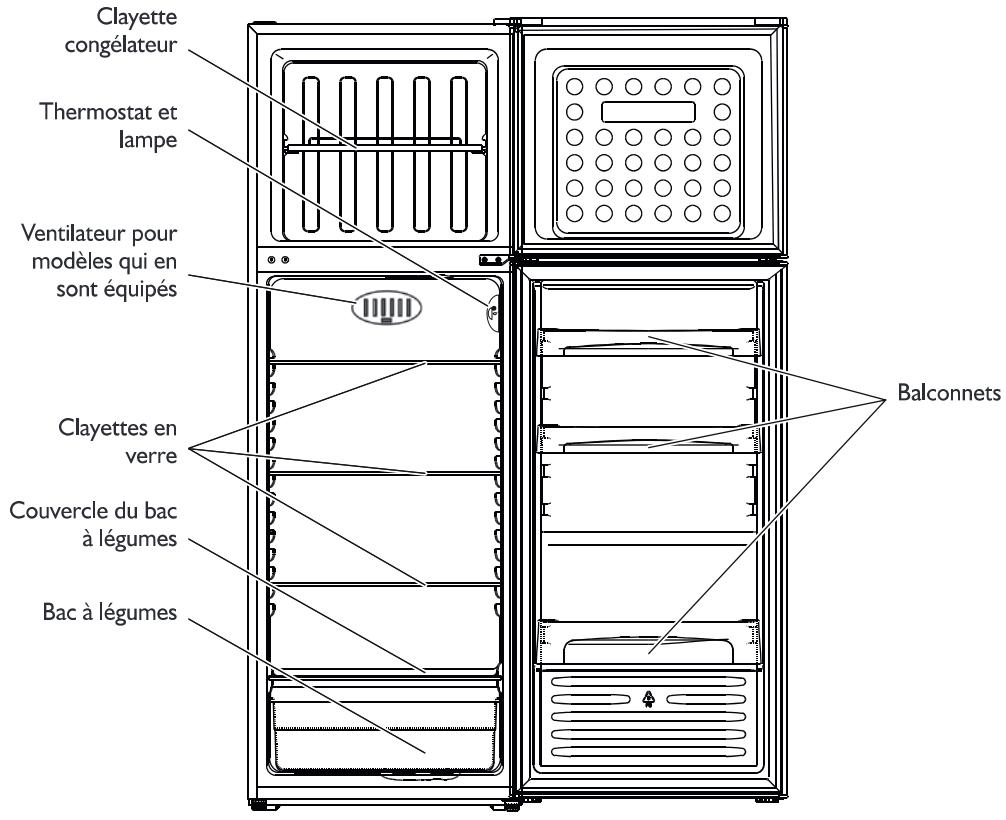

Illustration fournie à titre indicatif. Pour les détails, contrôlez votre appareil.

Comment FAIRE fonctionner lecompartiment réfrigérateur

Cet appareil est un réfrigérateur avec compartiment congélateur à *** étoiles

Le dégivrage du compartiment réfrigérateur est entièrement automatique.

Mise en marche du réfrigérateur

Branchez l'appareil sur l'alimentation électrique.

Le thermostat permet de régler la température des deux compartments : réfrigerateur et congélateur.

Comment régler la température des compartiments réfrigerateur et congélateur :

Pour un fonctionnement correct et une meilleure conservation des aliments, régalez le thermostat comme indiqué sur la fiche jointe au produit. Pour régler la température à l'intérieur du compartiment réfrigerateur, tournez le bouton de réglage du thermostat :

• sur les chiffres les plus bas/MIN pour obtenir une température MOINS FROIDE à l'intérieur du compartiment;
• sur les chiffres les plus hauts/MAX pour obtenir une température PLUS FROIDE à l'intérieur du compartiment.

Thermostat sur 0 : arrêt du fonctionnement, pas d'éclairage.

3. Appuyez sur le bouton correspondant (fig. G) pour activer le système anti-buée.

Remarque :

La température ambiante, la fréquence d'ouverture de la porte et la position de l'appareil peuvent influer sur la température intérieure du réfrigerateur. Le thermostat doit être réglé en fonction de ces facteurs.

Conservation des aliments dans le compartiment réfrigérateur

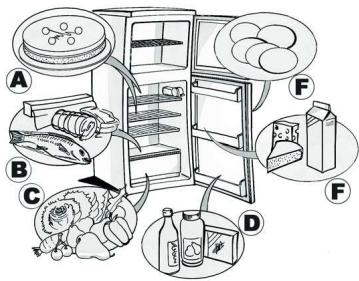

Chargez les aliments comme indiqué sur la figure ci-contre.

A. Aliments cuits B. Poisson, viande C. Fruits et légumes D. Bouteilles E. Œufs F. Beurre, fromages et produits laitiers

Remarque :

• L'espace entre les clayettes et la paroi arrêtée intérieure du réfrigérateur permet à l'air de circuler librement.
• Disposez les aliments de façon à éviter tout contact direct avec la paroi arrière du compartiment réfrigerateur.
• Ne placez pas d'aliments encore chauds dans le réfrigerateur ou le congélateur.
• Conservez les liquides dans des récipients fermés.
• La conservation de légumes à forte teneur en eau peut provoquer la formation de condensation dans le bac à légumes, ce qui n'a aucune conséquence sur le fonctionnement de l'appareil.

Pour les versions avec système antibuée fig. G

Comment utiliser le compartiment congélateur

Le compartiment congélateur est à étoiles.

Il est possible d'y conserver des aliments surgelés pendant toute la période indiquée sur l'emballage. Il est également possible d'y congeler des aliments frais en les positionnant au-dessus des grilles, en mettant les aliments déjà surgelés dans la zone inférieure du compartiment de sorte qu'ils n'entrent pas en contact avec les aliments qui doivent être congelés.

La quantité d'aliments frais qu'il est possible de congeler en 24 heures est indiquée sur la plaque signalétique.

Remarque importante :

Enveloppez hermétiquement les aliments frais à congeler dans :

• du papier aluminium, du film cellophane, des sacs étanches en plastique, des récipients en polyéthylene avec couvercles, des récipients adaptés à la congélation des aliments.
• Le compartiment congélateur maintient la température pour la conservation des aliments, même en cas de coupure de courant. Il est toutefois recommandé d'éviter d'ouvrir la porte du compartiment tant que le courant n'a pas été rétabli.

Remarque importante :

Le tableau indique le temps maximum de conservation des aliments frais surgelés.

Lors de l'achat d'aliments surgelés :

• Vérifie que l'emballage est en parfait état (les aliments surgelés contenus à l'intérieur pourraient être détériorés). Si un paquet est gonflé ou présente des taches d'humidité, cela signifie qu'il n'a pas été conservé dans des conditions optimales et qu'il risque d'avoir subi un début de décongélation.
• Lorsque vous faites vos courses, achetez vos produits surgelés en dernier et utilisez des sacs isothermes pour leur transport.
• Dès votre retour à la maison, rangez-les immédiatement dans le compartiment congélateur.
• Ne recongelez jamais des aliments partiellement ou complètement décongelés. Consommez-les dans un délai de 24 heures.
• Évitez ou limitez au minimum les variations de température. Respectez la date de péremption indiquée sur l'emballage.
• Suivez toujours les instructions de conservation figurant sur l'emballage.

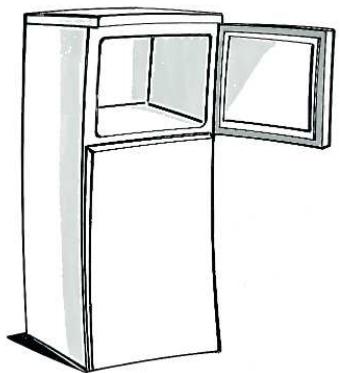

Production de glaçons

• Remplissez les bacs à glaçons d'eau aux 3/4 et posez-les sur le fond du compartiment de congélation.

Si le bac est collé au fond du compartiment, n'utilisez pas d'objets pointus ou tranchants pour le décoller.

Dégivrez le congélateur 1 à 2 fois par an ou lorsque la glace sur les parois a atteint 3 mm d'épaisseur. Si possible, dégivrez le congélateur lorsqu'il est presque vide.

I. Ouvrez la porte et retirez tous les aliments. Enveloppez-les dans du papier journal, bien serrés les uns contre les autres, et placez-les dans un endroit très frais ou dans un sac isotherme. 2. Débranchez l'appareil. 3. Laissez la porte du congélateur ouverte pour faire fondre la glace. 4. Éliminez l'eau de dégivrage qui se dépose sur le fond du compartiment. 5. Nettoyez l'intérieur avec une éponge imbibée d'eau tiède et/ou de détergent neutre.

N'utilisez pas de substances abrasives.

1. Rincez et séchez soigneusement.

Remarque: Pour éviter tout dommage irréparable, n'utilisez pas d'objet métallique pointu ou tranchant pour racler la glace et ne chauffez pas artificiellement l'intérieur du congélateur.

Comment nettoyer le compartiment réfrigérateur

Nettoyez périodiquement le compartiment réfrigérateur

Le dégivrage du compartiment réfrigérateur est entièrement automatique.

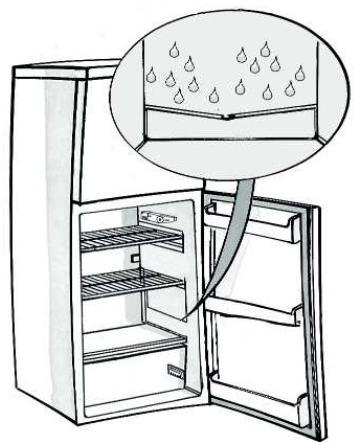

La présence périodique de petites gouttes d'eau sur la paroi arrière, à l'intérieur du compartiment réfrigerateur, indique qu'un dégivrage automatique est en cours.

L'eau de dégivrage est automatiquement acheminée jusqu'à un orifice d'évacuation avant d'être recueillie dans un récipient depuis lequel elle s'évapore.

Avant toute opération de nettoyage, débranchez l'appareil

• Utilisez une éponge imbibée d'eau tiède et/ou de détergent neutre.
• Rincez et essuyez avec un chiffon doux.

N'utilisez pas de substances abrasives.

Arrêt prolongé (vacances, etc.)

1. Videz les compartments réfrigerateur et congélateur 2. Débranchez l'appareil. 3. Dégivrez le congélateur, nettoyez et séchez les deux compartments 4. Laissez la porte ouverte afin d'éviter la formation de mauvaises odeurs

I. l'appareil ne fonctionne pas.

• La fiche est-elle correctement insérée dans la prise de courant?
• Le commutateur bipolaire est-il activé ?
• Le fusible est-il grillé?
• Le cordon d'alimentation est-il endommagé?
• Le thermostat est-il sur la position 0 (Arrêt)?

2. La température à l'intérieur des compartiments n'est pas assez froide.

• La porte est-elle correctement fermée ? L'appareil est-il installé à proximité d'une source de chaleur ?
• Le thermostat est-il bien réglé?
• La circulation de l'air à travers les grilles de ventilation n'est-elle pas gênée?

3. La température à l'intérieur du réfrigérateur est trop froide.

• Le thermostat est-il bien réglé?

4. Présence d'eau au fond du compartiment réfrigérateur.

L'orifice d'évacuation de l'eau de dégivrage est-il obstrué?

5. L'éclairage intérieur ne fonctionne pas.

Contrôlez d'abord le point I, puis :

• Débranche l'appareil. Pour accéder à l'ampoule, réferez-vous aux instructions et au dessin figurant sur le tableau joint.
• Contrôlez l'ampoule ; si elle est grillée, remplacez-la par une nouvelle. Ne dépassez pas les 15 W de puissance.

6. Formation de givre excessive dans le compartiment congélateur

• La porte est-elle correctement fermée?
• Des alimentations génèrent-elles la fermeture de la porte?

Attention :

• Le bord frontal de l'appareil peut être chaud. Ceci n'est pas un défaut, mais évite la formation de buée.
• Les gargouillements et les sifflements émis par le circuit de réfrigérant sont des bruits normaux.

Avant de contacter le service après-vente :

1. Vérifiez en premier lieu si vous pouvez remédier au problème par vous-même à l'aide des suggestions de la section "Diagnostic rapide".
2. Remettez l'appareil en marche pour vous assurer que le problème a été éliminé. Si le problème persiste, débranchez à nouveau l'appareil et répétez cette opération une heure plus tard.
3. Si le problème persiste, contactez le service après-vente.

Précisez :

• la nature du problème;
• le modèle de l'appareil,
• le numéro de Service (Número inscrit après le terme SERVICE sur la plaque signalétique située à l'intérieur de l'appareil);
• cette adresse complète;
• numéro de téléphone avec indicatif.

SERVICE 00000000000

Remarque

Il est possible d'inverser le sens d'ouverture de la porte. L'inversion du sens d'ouverture des portes de l'appareil effectuée par le Service Après-vente n'est pas considérée comme une intervention sous garantie.

Inversion du SENS d'ouverture des PORTES

Outils nécessaires : tournevis cruciforme, tournevis à lame plate et clé hexagonale.

• Vérifiez que l'appareil est débranché et vide.
• Inclinez l'appareil en arrêté pour pouvoir démonter la porte. Calez l'appareil sur quelque chose de solide afin qu'il ne risque pas de glisser pendant l'intervention.
• Conserve soigneusement toutes les pièces retirées pour le remontage de la porte.
• Ne couchez pas l'appareil, car vous pourriez endommager le circuit de refroidissement.
• 2 personnes sont nécessaires pour le remontage des portes.

Dévissez le cache de la charnière supérieure puis dévissez la charnière.

Soulevez la porte et déposez-la délicatement sur un tapis pour éviter de la rayer ou de l'abîmer.

1. Dégagez l'axe avec un tournevis et retournez le support de la charnière. Remettez l'axe dans le support de la charnière.

1. Enlevez le cache de la vis supérieure gauche.

1. Déscrew la charnière du milieu.

1. Enlevez le bouchon du trou de la charnière de la porte inférieure et mettez-le dans le trou de l’autre côté. Soulevez ensuite la porte inférieure et déposez-la délicatement sur un tapis pour éviter de la rayer.

1. Enlevez les bouchons des trous de charnière de gauche et mettez-les dans les trous de droite.

1. Dévissez la charnière du bas. Enlevez ensuite les pieds réglables des deux côtés.

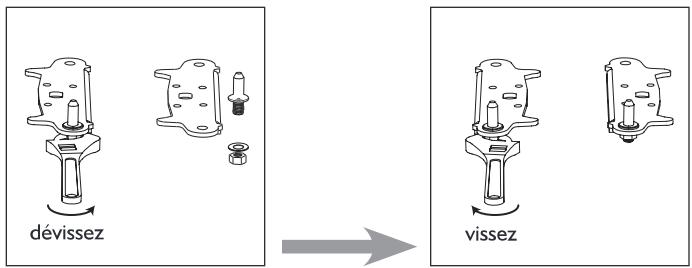

1. Dévissez et enlevez l'axe de la charnière du bas, retournez le support et remettez-le en place.

1. Remontez le support de l'axe de la charnière inférieure. Remplacez les deux pieds réglables. Amenez la porte inférieure dans sa position de montage.

1. Inversez le sens de la charnière du milieu, puis mettez-la dans sa position de montage à gauche. Insérez l'axe de la charnière du milieu dans le trou du haut de la porte inférieure, puis serrez les vis.

II. Remontez la porte supérieure. Vérifiez que la porte est alignée horizontalement et verticalement et que le joint reste bien en place sur tous les côtés avant de serrer définitivement la charnière supérieure. Insérez ensuite la charnière supérieure et vissez-la dans le haut de l'appareil puis appliquez le cache (dans la pochette des accessoires) en le vissant.

1. Fixez le cache.

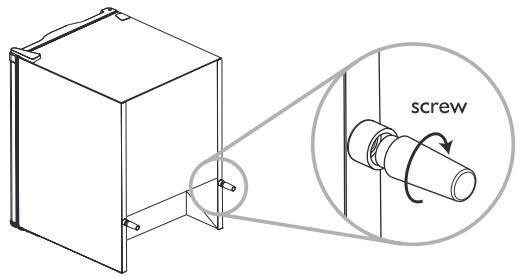

Bouées arrière

Vissez les butées à l'arrière de l'appareil.

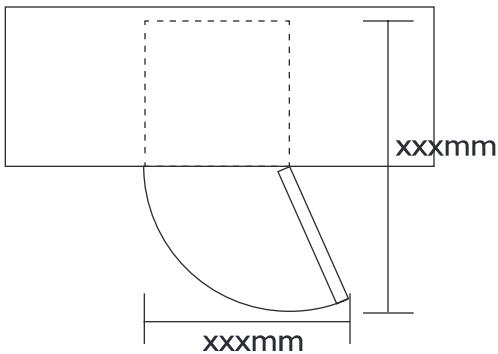

• Laissez suffisamment d'espace pour ouvrir la porte
• Laissez un espace d'au moins 50 mm de chaque côté.

Mise à niveau de l'appareil

Réglez les deux pieds de mise à niveau à l'avant de l'appareil.

Si l'appareil n'est pas parfaitement horizontal, l'alignement des portes et des joints magnétiques pourrait être compromis.

400011028573

DE EN FR NL ES PT IT

EL SV NO DA FI PL CS

EAC

10/16
