Type d'appareil	Sèche-linge
Capacité de charge	6 kg (coton), 2,5 kg (synthétiques)
Programmes disponibles	Coton, Synthétiques
Options de séchage	Séchage renforcé, Prêt à ranger, Prêt à repasser
Vitesse d'essorage recommandée	800 à 1200 tours/min
Durée de séchage	Variable selon programme et options (de 15 à 130 minutes)
Indicateurs de progression	Séchage, Ventilation, Fin
Type de ventilation	Ventilation fraîcheur sans chauffage
Commande	Manette rotative
Affichage	Voyant lumineux
Fonction départ différé	Non précisé
Consommation énergétique	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Type de séchage	Condensation
Niveau sonore	Non précisé

FOIRE AUX QUESTIONS - EC 3296 LADEN

Comment puis-je résoudre un problème de démarrage de mon LADEN EC 3296 ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le verrou de porte est bien engagé.

Que faire si mon LADEN EC 3296 ne chauffe pas ?

Vérifiez que le réglage de la température est correct. Si le problème persiste, il se peut qu'un élément chauffant soit défectueux. Dans ce cas, contactez un technicien.

Comment nettoyer le filtre de mon LADEN EC 3296 ?

Retirez le filtre et rincez-le à l'eau tiède. Laissez-le sécher complètement avant de le remettre en place.

Pourquoi mon LADEN EC 3296 émet-il des bruits étranges ?

Des bruits peuvent indiquer un objet coincé dans le ventilateur ou un problème avec le moteur. Vérifiez l'intérieur de l'appareil et retirez tout objet étranger.

Comment régler les programmes de cuisson sur mon LADEN EC 3296 ?

Utilisez le panneau de commande pour sélectionner le programme souhaité. Référez-vous au manuel d'utilisation pour des instructions détaillées sur chaque programme.

Que faire si l'écran de mon LADEN EC 3296 ne s'allume pas ?

Vérifiez si l'appareil est branché et si l'alimentation est fonctionnelle. Si l'écran ne s'allume toujours pas, il pourrait y avoir un problème électrique interne.

Mon LADEN EC 3296 affiche-t-il un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour comprendre la signification du code d'erreur affiché et suivez les étapes recommandées pour le résoudre.

Comment puis-je programmer mon LADEN EC 3296 pour une cuisson différée ?

Utilisez la fonction de minuterie sur le panneau de commande pour définir l'heure de début de la cuisson. Assurez-vous de ne pas dépasser la durée maximale de cuisson.

Est-il normal que mon LADEN EC 3296 dégage de la vapeur ?

Oui, cela fait partie du processus de cuisson. Assurez-vous que la ventilation est adéquate pour éviter l'accumulation de vapeur.

Comment puis-je contacter le service client pour mon LADEN EC 3296 ?

Vous pouvez contacter le service client via le site web de LADEN ou en utilisant le numéro de téléphone indiqué dans le manuel d'utilisation.

Où puis-je trouver des pièces de rechange pour mon LADEN EC 3296 ?

Les pièces de rechange peuvent être commandées via le site web de LADEN ou auprès de revendeurs agréés.

MODE D'EMPLOI EC 3296 LADEN

Temps de séchage	Options	Fragile		Sélection du temps recommandé			Charge max.
		Réduit l'intensité du séchage (recommendé pour le linge délicat)		Vitesse Essorage Lave-linge			Kg
				800 tr/min	1000 tr/min	1200 tr/min
Coton 6 kg max.	Séchage Renforcé	#		85'	-	60'	3,5
				130'		100'	6,0
	Prêt à Ranger	#		65'	-	50'	3,5
				110'		75'	6,0
	Prêt à Repasser	#		55'	-	45'	3,5
				95'		65'	6,0
Synthétiques 2,5 kg max.	Séchage Renforcé	#		45'	20'	-	2,5
	Prêt à Ranger	#		35'	15'	-	2,5
	Prêt à Repasser	#		30'	10'	-	2,5
Ventilation Fraîcheur	Le linge sera aéré pendant 6 minutes sans chauffage.	-		-	-	-	-

• Les temps de séchage conseillés sont calculés sur la base d'un essorage à 1200, 1000 ou 800 tr/min. Pour des essorages effectués à vitesse plus lente, un temps de séchage plus long est nécessaire.
• Les temps de séchage peuvent être plus longs pour des serviettes en éponge ou du linge épais.

Départ	Démarre le cycle de séchage.
Machine en marche	Le voyant s'allume lorsque le s'est en marche.
Marche
INDICATEURS DE PROGRESSION DU CYCLE DE SÉCHAGE
Séchage & Ventilation Fraîcheur 0 Fin	Indique le déroulement du temps du cycle sur le bouton de seLECTION.

Preparation du LINGE

1. Fermez toutes les fermetures et vérifiez que les poches sont vides.
2. Mettez le linge à l'envers.
3. Chargez le linge dans le tambour sans le tasser pour éviter qu’il ne se froisse.

Triez le linge comme suit :

A) En fonction des symboles d'entretien figurant sur les étiquettes (col ou couture intérieure) :

Utilisation d'un sèche-linge à tambour acceptée

Séchage en sèche-linge avec intensité réduite uniquement

Pas de séchage en tambour

B) En fonction de la quantité et de l'épaisseur/poids

Si la charge de linge est supérieure à la capacité du sèche-linge, triez votre linge en fonction du poids (par ex. séparez les serviettes de la lingerie fine).

C) Par type de tissu

Coton/lin et toile : Serviettes de toilette, maillots en coton, draps et nappes en coton ou en lin.

Synthétiques/Délicats : Corsages, chemises, tabliers, etc. en polyester ou polyamide, ainsi qu’en fibres coton/synthétique mélangées.

D) En fonction des besoins de séchage

• Triez en fonction du résultat : prêt à repasser, prêt à ranger, etc.

Ne séchez pas en sèche-linge : lainages, soie, bas en nylon, lingerie fine brodée, tissus avec applications métalliques, binge volumineux (sacs de couchage), etc.

Attention: utilisez exclusivement des additifs prévus pour usage en sèche-linge et rincez abondamment les vêtements traités avec un détachant, avant de les sécher. Ne séchez que des articles plastifiés prévus pour sèche-linge. Ne séchez pas de vêtements qui contiennent du caoutchou ou du linge souillé par des huiles végétales.

Selection du temps ou du programme et des options de sechage

Temps de séchage et options :

Pour sélectionner le temps de séchage, tournez le bouton de sélection vers la droite. - Pour sélectionner une option (si elle est disponible), appuyez sur la touche correspondante. - Appuyez à nouveau sur la touche pour annuler l'option.

Démarrage et fin du CYCLE de sechage

1. Après avoir sélectionné le temps de séchage et les options souhaitées, appuyez sur la touche Départ.

Si vous ne sortez pas le linge à la fin du cycle de séchage, un cycle antifroissage démarrera automatiquement et fonctionnera pendant 12 minutes. Le tambour tournera à intervalles réguliers pour éviter que le linge ne se froisse.

1. À la fin du cycle de séchage, répositionnez le bouton de sélection du temps sur "0". Le voyant "Départ" s'éteint.

Interruption du CYCLE

Pour interrompre un cycle de séchage :

1. Positionnez le bouton de sélection du temps sur le programme "Ventilation Fraîcheur".
2. Attendez au moins 5 minutes avant d'ouvrir la porte afin de laisser refroidir le sèche-linge. Pour votre sécurité, le cycle de séchage s'arrête automatiquement en cas d'ouverture de la porte.
3. Pour redémarrer le cycle de séchage après avoir ouvert la porte, refermez-la et appuyez à nouveau sur la touche Départ.

Nettoyer le filtre à la fin de chaque cycle de séchage.

1. Ouvrez la porte.
2. Tirez le filtre vers le haut.
3. Nettoyez le filtre avec une brosse douce ou du bout des doigts.
4. Remettez le filtre en place.

Encastrement

Pour encastrer le sèche-linge

1. Il est déconseillé d'enlever le plan de travail.
2. Branchez le sèche-linge sur un système d'aération externe afin d'éviter que la vapeur ne détruise le meuble avec le temps.

GUIDE de dépannage

En cas de panne et avant de contacter notre Service Après-Vente, faites les vérifications suivantes pour déterminer l'origine du problème et y remédier, si c'est possible:

Le séchage est trop long / Le linge n'est pas sec :

• Avez-vous sélectionné le bon temps de séchage?
• Le linge n'était-il pas trop humide (vitesse d'essorage inférieure à 800 tr/min.)?
• Le filtre est-il sale (le voyant du filtre est allumé)?

Le sèche-linge ne fonctionne pas :

• La fiche du cordon d'alimentation est-elle bien branchée sur le secteur ?
• Y a-t-il une coupure de courant ? Le fusible est-il en état ? La porte est-elle bien fermée ? Le temps de séchage est-il sélectionné ?
• Avez-vous appuyé sur la touche Départ ?

Service après-vente

Après avoir effectué les vérifications indiquées, si l'anomalie persiste ou réapparaît, arrêtez votre sèche-linge et appelez notre Service Après-Vente (voir la garantie).

Vérifications indiquées :

• la nature de la panne
• le type et le modèle du sèche-linge
• le code d'identification de l'appareil (numéro figurant après le mot Service sur la plaque signalétique adhésive) à droite de l'ouverture de la porte.
• votre adresse complète et votre numéro de téléphone

Tableau des programmes

PREPARATION DU LINGE

SELECTION D'UN PROGRAMME ET DES OPTIONS

DÉMARRAGE ET FIN D'UN PROGRAMME

CHANGEMENT DE PROGRAMME

INTERRUPTION D'UN PROGRAMME

ENTRETIEN ET NETTOYAGE QUOTIDIENS

Mode d'emploi

AVANT D'UTILISER LE SÉCHE-LINGE / RACCORDEMENTS

PAGE 3

PRECAUTIONS ET RECOMMANDATIONS GENÉRALES

PAGE 4

DESCRIPTION DU SÉCHE-LINGE

PAGE 5

RACCORDEMENT DU TUYAU D'ÉVACUATION D'AIR

PAGE 6

RÉVERSIBILITÉ DE LA PORTE

PAGE 7

DIAGNOSTIC RAPIDE / SERVICE APRES-VENTE

PAGE 8

1. Retrait de l'emballage et vérification

• Après déballage, vérifie que le sèche-linge est en bon état. En cas de doute, ne l'utilise pas mais prenez contact avec le Service Après-Vente ou votre Revendeur.
• Gardez les matériaux d'emballage (sacs en plastique, pièces en polystyrène, etc.) hors de portée des enfants, car ils sont potentiellement dangereux.

2. Raccordements électriques

• L'installation électrique doit être réalisée par un technicien qualifié conformément aux caractéristiques de l'appareil et aux normes de sécurité en vigueur.
• Les caractéristiques électriques (tension, puissance et fusible) sont indiquées sur la plaque signalétique située à l'arrière du sèche-linge.
• Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels résultant du non-respect de ces instructions. Le sèche-linge doit être mis à la terre, conformément à la loi. N'utilisez ni rallonge ni adaptateur multiple. Veillez à débrancher le sèche-linge avant toute intervention sur l'appareil.
• Ne faites pas fonctionner le sèche-linge s'il a été endommagé pendant le transport. Contactez l'un de nos techniciens du Service Après-Vente.
• Le câble d'alimentation ne doit être remplacé que par un technicien du Service Après-Vente.
• L'accès à la prise secteur ou la déconnexion du secteur grâce à un interrupteur omnipolaire doivent être possibles à tout moment après l'installation.

3. Installation

• N'installez pas votre sèche-linge à un endroit exposé à des conditions climatiques extrêmes, telles que : ventilation insuffisante, températures trop basses (risque de gel) ou supérieures à 35°C.
• Retirez le film de protection du bandeau de commandes.

Stabilité :

Lors de l'installation, effectuez toujours la mise à niveau du sèche-linge en réglant les deux pieds et en contrôlant à l'aide d'un niveau à bulle.

Comment encastrer le sèche-linge

• Pour des raisons de sécurité, ne retirez pas le plan de travail.
• Branchez votre sèche-linge sur un système de ventilation externe pour éviter que la vapeur d'eau n'endommage vos meubles au cours des années.

Kit de superposition

Votre sèche-linge peut être superposé à votre lave-linge à chargement frontal en utilisant impérativement le kit de superposition AMH 542, disponible auprès de votre Revendeur.

Encombrement minimum :

Largeur: 600 mm Hauteur: 850 mm Profondeur:560mm

I. emballage

Les matériaux d'emballage sont recyclables à 100% et portent le symbole de recyclage A.

2. Conseils pour économiser l'énergie

• Séchez toujours une pleine charge, en fonction du type de textiles et du programme/temps de séchage. Utilisez de préférence la vitesse d'essorage maximale autorisée de votre machine à laver. Vous gagnerez du temps et vous économiserez de l'énergie lors de l'utilisation du séche-linge.
• Ne séchez pas le linge plus qu'il n'est nécessaire. Nettoyez le filtre après chaque cycle de séchage.
• Installez votre sèche-linge dans une pièce à température modérée, entre 15° C et 20° C. Si la température ambiantе est supérieure, aérez la pièce.
• Sélectionnez toujours un programme/temps de séchage qui convient à la charge afin d'obtenir les résultats de séchage requis.
• Sélectionnez l'option Délicat seulement pour les petites charges.
• Séchez le coton en mettant ensemble, par exemple, les éléments prêts à repasser et prêts à ranger. Commencez par le programme/temps de séchage prêts à repasser puis, en fin de cycle, retirez le linge à repasser et séchez le reste de la charge avec le programme prêts à ranger.

3. Mise au rebut de l'emballage et des anciens appareils.

Ce sèche-linge est fabriqué à partir de matériaux réutilisables. Si vous décidez de vous séparer de votre appareil, vous devez le faire en conformité avec la législation en vigueur pour la mise au rebut des déchets.

• Avant la mise au rebut, coupez le câble d'alimentation afin de rendre le sèche-linge inutilisable.

4. Sécurité enfants :

Il faut interdire aux enfants de jouer avec le séchelinge.

5. Recommandations générales :

• Après l'utilisation, ramenez toujours le bouton de sélection du programme/temps de séchage en position “0”, pour éviter la mise en marche accidentelle du sèche-linge.
• Avant le nettoyage ou toute intervention sur le sèche-linge, mettez-le hors tension et débranchez-le. Pour nettoyer l'extérieur du sèche-linge, utilisez un détergent neutre et un chiffon humide.
• N'utilisez jamais de produits abrasifs.

Nettoyer le filtre à la fin de chaque cycle de séchage :

1. Ouvrez la porte. 2. Tirez le filtre vers le haut. 3. Nettoyez le filtre avec une brosse douce ou du bout des doigts. - Remettez le filtre en place. - Avec un chiffon humide, enlevez les peluches déposées sur le joint et à l'intérieur de la porte. - Si le filtre est encrassé, nettoyez-le avec de l'eau et une brosse douce. - Si nécessaire, le câble d'alimentation doit être remplacé par un câble d'alimentation d'origine, disponible auprès de notre Service Après-Vente. Le câble d'alimentation ne peut être remplacé que par un technicien qualifié.

Déclaration de conformité CE

• Ce sèche-linge a été consq, fabriqué et distribué en conformité avec les exigences de sécurité des Directives CE :
• Directive 73/23/CEE relative à la basse tension
• Directive 89/336/CEE relative à la compatibilité électromagnétique
• Directive 93/68/CEE relative aux marques CE.

Utilisez le sèche-linge uniquement à des fins domestiques.

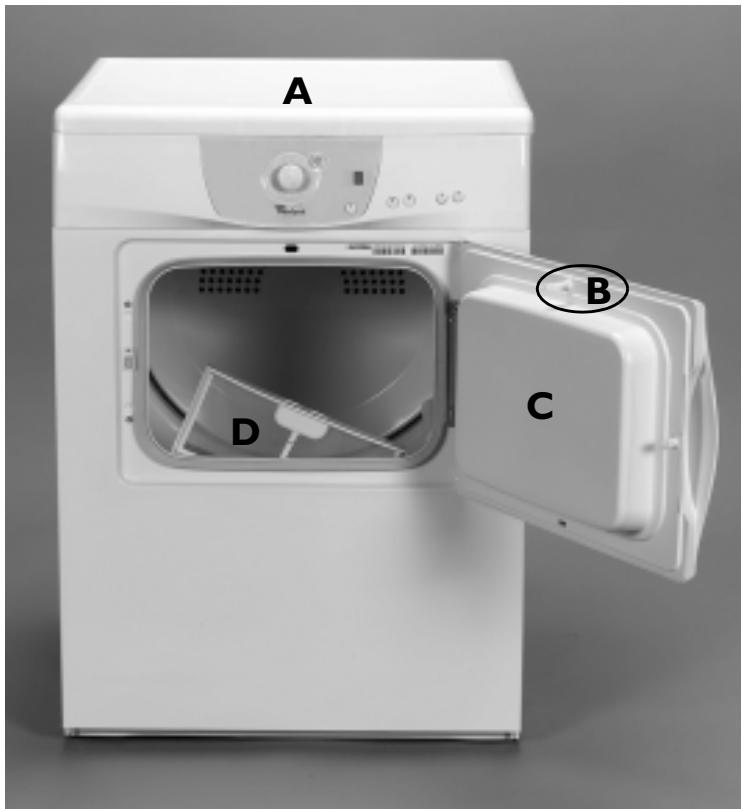

Description du sèche-linge

A. Plan de travail B. Découpage de sécurité de porte C. Porte

Pour ouvrir la porte : tirez sur la poignée

Pour fermer la porte : poussez-la délicatement jusqu'à la fermeture.

D. Filtre

Rappel - entretien et nettoyage

Nettoyez le filtre à la fin de chaque cycle de séchage :

Ouvrez la porte.

Tirez le filtre vers le haut.

Nettoyez le filtre avec une rose douce ou du bout des doigts.

Raccordement du TUYAU d'évacuation d'air

Certains modèles de sèche-linge sont livrés avec le tuyau d'évacuation d'air muni d'un adaptateur. Si le tuyau et l'adaptateur ne sont pas fournis en série, vous pouvez vous procurer le kit d'accessoires en option AMH 577 auprès de votre Revendeur.

Installation du tuyau d'évacuation d'air

A. Placez une serviette ou le matériel d'emballage à droite du sèche-linge. B. Faites basculer le sèche-linge sur son côté droit (vu de l'avant) et couchez-le sur la serviette ou le matériel d'emballage. C. Poussez l'adaptateur dans le tuyau (voir l'illustration). Fixez l'adaptateur du tuyau d'évacuation d'air sur le raccord situé sous le sèche-linge et bloquez-le, grâce aux ergots prévus à cet effet.

Évacuation de l'air à l'extérieur

• Amenez le tuyau d’évacuation d’air à l’extérieur en veillant à ne pas le plier (diamètre interne : 10 cm, longueur maximale avec deux coudes : 3 m). Veillez à ce que le tuyau reste à l’horizontal ou dirige vers le haut si vous superposez votre sèche-linge sur un lave-linge.
• Ne reliez jamais à un système de ventilation équipé de tamis car ceux-ci peuvent s'obstruer et provoquer un dysfonctionnement de votre sèche-linge.
• Ne raccordez jamais le tuyau d'évacuation d'air à une cheminée ou à un conduit d'évacuation de ventilation mécanique.
• Ne branchez jamais le tuyau d'évacuation d'air sur le système de chauffage. Raccordez uniquement le tuyau à un système de ventilation isolé contre l'humidité.

Fonctionnement du sèche-linge sans tuyau d'évacuation d'air

N'utilisez le sèche-linge que dans une grande pièce bien ventilée. - Dépoussiérez régulièrement cette pièce.

Veillez à laisser un espace de 10 cm minimum entre l'appareil et le mur.

Sèche-linge installé près d'un mur : évacuation d'air vers la gauche ou la droite

Installez votre sèche-linge au moyen du kit bidirectionnel AMH 869, disponible auprès de votre Revendeur. Celui-ci est prévu pour une évacuation des deux côtés.

Réversibilité de la porte

A. Débranchez le sèche-linge. B. Ouvrez la porte. C. Retirez le doigt de sécurité situé à l'intérieur de la porte (en haut) en le tournant de 90 degrés à l'aide d'une clé à molette.

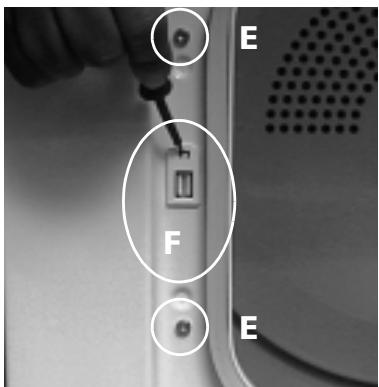

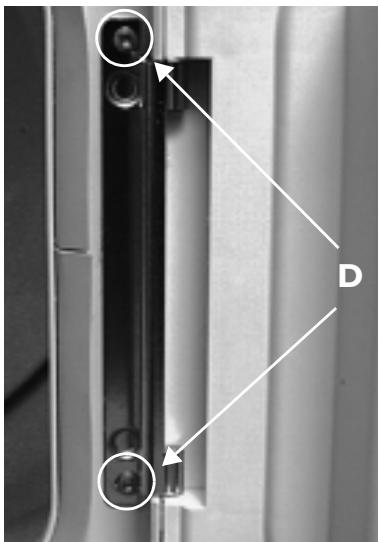

D. Dévissez les 2 vis de charnière et enlevez la porte. E. Dévissez les 2 vis situées au-dessus et au-dessous du verrou.

F. Comment percer le verrou : à l'aide d'un tournevis, abaissez l'ergot situé dans l'ouverture supérieure et dégagez le verrou en le tirant vers vous. G. Retournez la porte : H. Fixez la porte du côté avec les 2 vis.

I. Insérez le verrou de la porte de l'autre côté et bloquez-le en position fermée. J. Fixez les 2 vis situées au-dessus et au-dessous du verrou. K. Remettez le doigt de sécurité en place à l'intérieur de la porte (en haut).

Diagnostic rapide

En cas de panne et avant de contacter le Service APRÈS-Vente, faites les vérifications suivantes pour déterminer l'origine du problème et YREMÉDIER, si c'est possible :

Le séchage est trop long / le linge n'est pas sec :

• Avez-vous sélectionné le bon programme de séchage? Le linge n'était-il pas trop humide (vitesse d'essorage inférieure à 800 tr/min.)?
• Le filtre est-il sale (voyant du filtre allumé)?

Le sèche-linge ne démarre/fonctionne pas : (après une panne de courant et/ou une coupure de l'alimentation du sèche-linge, appuyez toujours sur la touche Départ / Pause).

Le câble d'alimentation est-il bien branché ? - Y a-t-il une coupure de courant ? Le fusible a-t-il sauté ? La porte est-elle bien fermée ? Le programme est-il sélectionné ? Un départ différé est-il sélectionné ? - Avez-vous appuyé sur la touche Départ / Pause ?

Voyant du filtre allumé :

Le filtre est-il propre? L'évent est-il obstrué?

Service Après-Vente

Après avoir effectué les contrôles individuels, si l'anomalie persiste ou réapparaît, arrêtez votre sèche-linge et appelez le Service Après-Vente (voir la garantie).

La nature de la panne Le type et le modèle du sèche-linge - Le code d'identification de l'appareil (numéro figurant après le mot SERVICE sur la plaque signalétique adhéasive) à droite de l'ouverture de la porte - Voiture adressée complète et votre numéro de téléphone.

SERVICE

0000 000 0000
