Type de produit	Aspirateur robot
Caractéristiques techniques principales	Navigation intelligente, capteurs anti-chute, nettoyage en profondeur
Alimentation électrique	Batterie lithium-ion rechargeable
Dimensions approximatives	34 cm de diamètre, 9,6 cm de hauteur
Poids	3,5 kg
Compatibilités	Compatible avec les surfaces dures et les moquettes
Type de batterie	Batterie lithium-ion
Tension	14,4 V
Puissance	30 W
Fonctions principales	Nettoyage automatique, programmation horaire, retour à la base
Entretien et nettoyage	Filtres lavables, brosses amovibles
Pièces détachées et réparabilité	Disponibilité des pièces de rechange sur demande
Sécurité	Protection contre les surcharges, capteurs de détection d'obstacles
Informations générales utiles	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - VR1013 LG

Pourquoi mon LG VR1013 ne démarre-t-il pas ?

Vérifiez si l'appareil est correctement chargé et que la batterie est en bon état. Assurez-vous également que l'interrupteur d'alimentation est activé.

Mon aspirateur LG VR1013 ne se connecte pas à l'application mobile.

Assurez-vous que votre smartphone est compatible avec l'application et que le Wi-Fi est activé. Réinitialisez l'aspirateur et essayez de le reconnecter.

Pourquoi mon LG VR1013 ne nettoie-t-il pas efficacement ?

Vérifiez si les brosses et les filtres sont propres et en bon état. Assurez-vous également que le réservoir à poussière est vide et correctement installé.

Comment réinitialiser mon LG VR1013 ?

Pour réinitialiser votre appareil, maintenez le bouton d'alimentation enfoncé pendant environ 10 secondes jusqu'à ce que l'appareil redémarre.

Mon LG VR1013 fait un bruit anormal. Que dois-je faire ?

Vérifiez qu'aucun objet n'est coincé dans les brosses ou les roues. Si le bruit persiste, contactez le service clientèle pour une assistance technique.

Quelle est l'autonomie de la batterie du LG VR1013 ?

L'autonomie de la batterie est d'environ 60 minutes, en fonction du mode de nettoyage utilisé et de la surface nettoyée.

Comment nettoyer les filtres de mon LG VR1013 ?

Retirez les filtres de l'aspirateur et rincez-les à l'eau froide. Laissez-les sécher complètement avant de les remettre en place.

Que faire si mon LG VR1013 se bloque fréquemment ?

Vérifiez les capteurs et les roues pour vous assurer qu'il n'y a pas d'obstacles ou de débris. Déplacez les objets qui pourraient gêner le passage de l'aspirateur.

MODE D'EMPLOI VR1013 LG

Avant toute utilisation, lisez attentivement la rubrique "Précautions relatives à la sécurité" pour le bon fonctionnement du produit. Après avoir lu le manuel d'utilisation, conservez-le dans un endroit facilement accessible à tout moment.

VR1013RG

VR1015V

Fonctionnalites de l'aspirateur ROBOT

Les images du sol sont obtenues grâce aux capteurs de la caméra inférieure, ce qui permet de confirmer l'emplacement du HOM-BOT et d'effectuer un nettoyage méthodique de chaque partie de la pièce.

L'aspirateur robot étant bas (90 mm de hauteur), le nettoyage se fait de façon précise partout, même sous les lits et les meubles.

Le niveau sonore ayant été fortement diminué, le nettoyage peut s'effectuer même au milieu de la nuit.

• 60 dB

L'appareil bénéficiant de deux (2) modes de nettoyage automatiques, l'utilisateur peut sélectionner et utiliser le mode de son choix.

• Mode ZONE PAR ZONE, mode ZIGZAG

Vous informé du statut de l'aspirateur robot par des messages vocaux, facilement compréhensibles par l'utilisateur.

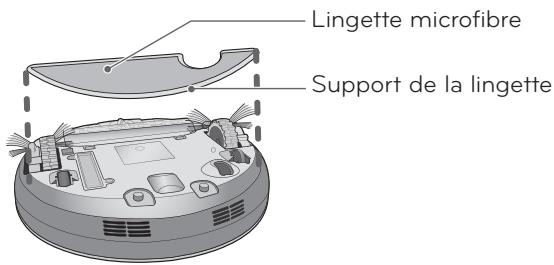

Grâce à la lingette microfibre, vous pouvez obtenir un plancher d'une propreté impeccable.

(2 lingettes fournies avec l'appareil)

Avant utilisation

2~4 Précautions relatives à la sécurité 5 Constitution du produit 6~7 Nom de chaque section 8~9 Fonction associée à chaque bouton 10 Informations d'indication d'état 11 Mise en service de l'aspirateur robot 12 Principales étapes de fonctionnement

Mode d'utilisation

13 Méthode d'installation de la base de chargement 14 Mise sous/hors tension 15 Démarrage et arrêt du nettoyage 16~17 Méthode de chargement de la batterie 18 Mode de nettoyage 19 Mode de nettoyage auxiliaire 20 Fonction Timer du nettoyage 21 Utilisation de la lingette microfibre

Manipulation après usage

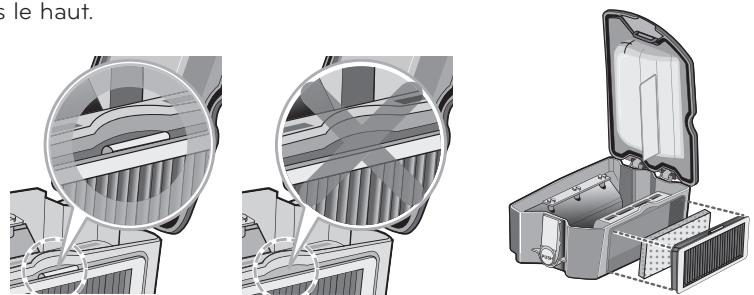

22 Nettoyage du bac à poussière 23 Nettoyage du filtre du réceptacle à poussière 24 Nettoyage des brosses 25 Manipulation des capteurs / de la borne de chargement 26 Manipulation des brosses latérales 27 Nettoyage de la lingette microfibre

Informations supplementaires

28-30 Mesures correctives face à des anomalies de l'aspirateur robot 31 Confirmation des éléments avant de signaler une panne

Éléments de référence

32 Spécifications du produit

Precautions relatives à la sécurité

Les précautions suivantes visent à prévenir tout danger ou dommage imprévisible grâce à un usage sécurisé et approprié du produit.

Contenu des avertissements

Après avoir lu ce manuel, conservez-le dans un endroit facilement accessible à tout moment.

Ce symbole a pour objet d'éveiller votre attention sur certains éléments et manipulations et le danger que cela pourrait causer. Pour éviter tout risque, lisez ce qui suit soigneusement et suivez les instructions.

AVERTISSEMENT Le non-respect des instructions peut provoquer des blessures graves, voir la mort de l'utilisateur.

ATTENTION Le non-respect des instructions peut provoquer des blessures ou des dommages matériels.

Pour votre sécurité, ne démontez pas l'aspirateur robot ni sa batterie. En cas de problème, confiez l'appareil à une Station Technique Agréée.

Ceci pourrait être à l'origine d'un incendie ou d'une panne.

N'utilise jamais la batterie et la base de chargement pour un autre produit que l'aspirateur robot.

Ceci pourrait être à l'origine d'un incendie ou d'une panne.

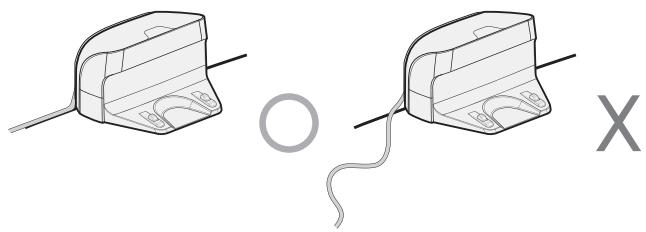

Veillez à ce que le cordon d'alimentation de la base de chargement ne soit pas compressé par un objet lourd ou en contact avec un matériel aiguisé ou pointu.

Ceci pourrait être à l'origine d'un incendie ou d'une panne.

Si le cordon d'alimentation est abimé ou cassé, faites-le changer au SAV.

N'utilisez pas l'aspirateur robot si des bougies ou des objets fragiles ont été disposés au sol.

Ceci pourrait être à l'origine d'un incendie ou d'une panne.

Ne placez pas la base de chargement et l'aspirateur robot à proximité d'un élément de chauffage.

Vous risqueriez de voir une déformation de la coque extérieure ou de provoquer un incendie ou une défaillance suite à une collision.

Utilisez toujours une prise murale de plus de 5 A et indépendante.

Si plusieurs appareils sont branchés en même temps sur une même prise, vous vous exposez à un risque d'incendie dû à la chaleur générée sur la prise.

Ne pliez pas le cordon d'alimentation en forçant dessus. N'utilisez pas le cordon d'alimentation s'il a été endommagé ou détendu (étiré).

Ceci pourrait être à l'origine d'un incendie ou d'une panne.

Lorsque vous débranchez l'appareil du secteur, faites-le en tirant sur la fiche située au bout du cordon. Lorsque vous débranchez la fiche, veillez à ne pas toucher les broches avec vos doigts.

Ceci pourrait être à l'origine d'une décharge électrique (électrocution).

Precautions relatives à la sécurité

Ne touchez pas la fiche du cordon d'alimentation si vos mains sont mouillées.

Ceci pourrait être à l'origine d'une décharge électrique (électrocution).

N'utilise pas l'aspirateur robot alors qu'un enfant ou un objet est dessus. N'utilise pas l'aspirateur robot alors qu'un objet est accroché dessus.

Ceci pourrait être à l'origine de blessures et de dommages à l'appareil.

Ne vaporisez ni répandez de produit inflammable, de détergent ou de l'eau autour de l'aspirateur robot.

Ceci pourrait être à l'origine d'un incendie ou d'une panne.

• Matériau inflammable : essence, diluant, etc.
• Surfactant : détergent, articles de bain, etc.

Coupez immédiatement l'alimentation en cas de son anormal, d'odeur de fumée provenant de l'aspirateur robot.

Ceci pourrait être à l'origine d'un incendie ou d'une panne.

Éloignez vos mains, vos pieds ou toute autre partie du corps des brosses et roues pendant le fonctionnement de l'aspirateur robot.

Ceci pourrait être à l'origine de blessures et de dommages à l'appareil.

Ne faites pas fonctionner l'aspirateur robot dans une pièce où un bébé dort.

Ceci pourrait être à l'origine de blessures et de dommages à l'appareil.

Ne faites pas fonctionner l'aspirateur robot sur du mobilier étroit et élevé comme une armoire, un réfrigérateur, un bureau, une table, etc.

Ceci pourrait être à l'origine de blessures et de défaillances de l'appareil.

Ne laissez pas les enfants s'accrocher au Hom-Bot.

Ceci pourrait être à l'origine de blessures et de dommages à l'appareil.

Attention

Videz fréquemment le réceptacle à poussières et maintenez-le propre.

La poussière collectée dans le réceptacle à poussières peut provoquer des allergies aux personnes sensibles et des insectes nuisibles peuvent s'y être logés.

Évitez de heurter l'aspirateur robot trop fortement ou de le laisser tomber.

Ceci pourrait être à l'origine de blessures et de défaillances de l'appareil.

Utilisez l'aspirateur robot à l'intérieur des maisons et appartements uniquement

À défaut, cela pourrait être à l'origine de défaillances de l'appareil.

Ne laissez pas le produit dans des lieux à température basse (inférieure à -5°C) pendant un long moment.

Ceci pourrait être à l'origine d'une panne de l'appareil.

Pendant son fonctionnement, l'aspirateur robot risque de percuter des meubles tels que les pieds de chaises, de tables et autres meubles fins et longs.

Le nettoyage des tapis avec nœuds, avec franges ou supérieurs à 10 mm d'épaisseur peut être difficile. Veuillez rester à proximité lorsque le nettoyage se fait.

Attention

Dans certains cas exceptionnels, la Brosse de l'aspirateur robot peut endommager la moquette. Si c'est le cas, arrêtez l'appareil.

Si les fils à l'extrémité des tapis sont longs, ceux-ci peuvent être endommagés.

Évitez que l'aspirateur robot n'aspire des liquides, des lames, des punaises, du petit bois, etc.

Ceci pourrait être à l'origine d'une panne de l'appareil.

Ne laissez jamais le corps de l'aspirateur ni la base de chargement entrer en contact avec un objet métallique.

Ceci pourrait être à l'origine d'une panne de l'appareil.

N'introduisez aucune bague, ni tige, dans les capteurs et détecteurs de l'aspirateur robot.

Ceci pourrait être à l'origine d'une panne de l'appareil.

Ne versez pas d'eau, de détergent, etc. dans l'aspirateur robot.

Ceci pourrait être à l'origine d'une panne de l'appareil. Si de l'eau ou un autre liquide pénètre dans l'appareil, mettez l'appareil hors tension et contactez le SAV.

N'utilise pas l'aspirateur robot lorsque le réceptacle à poussière est plein.

Ceci pourrait être à l'origine d'une panne de l'appareil.

Si le sol est mouillé ou humide, essuyez le sol avant d'utiliser le produit.

Ceci pourrait être à l'origine d'une panne de l'appareil.

Conseil vérifiez les éléments suivants avant usage.

• Retirez les objets fragiles et inutiles de la pièce à nettoyer. Notamment, retirez systématiquement tous les objets fragiles et autres objets situés sur le sol. N'utilisez pas ce produit dans une pièce où un bébé dort seul. Le bébé risquerait d'être blessé.
• Vérifiez que la puissance de la batterie est suffisante, sinon effectuez le chargement.
• Si le réceptacle à poussières est plein, videz-le.
• Fermez la porte de la pièce qui ne doit pas être nettoyée.

Durant le nettoyage, l'aspirateur robot peut entrer dans une autre pièce et effectuer le nettoyage.

• Retirez toute humidité du sol avant le nettoyage.
• Retirez câbles et longs fils situés au sol.
• Retirez les linges au sol comme des serviettes, chiffons à chaussure et autres chiffons fins, car ils pourraient se coincer dans les roues du Hom-Bot.
• Le nettoyage des tapis avec nœuds, avec franges ou supérieurs à 10 mm d'épaisseur peut être difficile. Veuillez rester approximatif lorsque le nettoyage se fait.
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ne disposant pas de l'expérience ou des connaissances nécessaires, sauf si elles sont placées sous la surveillance d'une personne responsable de leur sécurité ou si cette personne leur a communiqué les instructions nécessaires en vue de l'utilisation de l'appareil.

Veuillez noter que cet appareil n'est pas prévu pour être utilisé dans un atelier, un bureau commercial, un garage ou un environnement extérieur. Il est destiné à une utilisation domestique normale en intérieur uniquement.

Aspirateur robot

Telecommande

Base de chargement

Les dessins peuvent être différentes des objets réels.

Filtre Hepa

Guide de prise en main rapide

Manuel d'utilisation

Brosse de nettoyage du fentre

Piles pour la télécommande (2 piles de type AAA)

Vuede dessus

Bouton de manipulation

Bouton du capot du réceptacle à poussière

Capot du réceptacle à poussière

Témoin d'étéat

Capteur de détection de la Base de chargement et capteur de réception de la télécommande

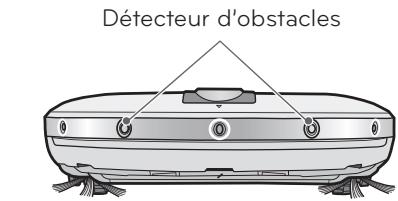

Vuede face

Capteurs ultrason

Fenêtre des capteurs de détention d'obstacles

Vue arrière

Ventilation

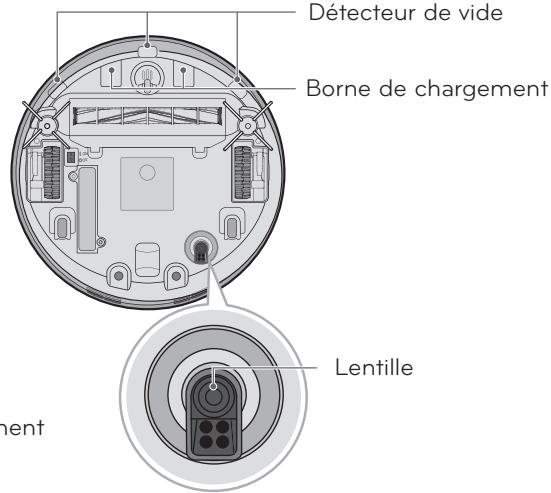

Vue de dessous

Capteurs de détection de dénivellation

Base de chargement

Brosse principale

Brosses auxiliaires

Roues

Capot inférieur

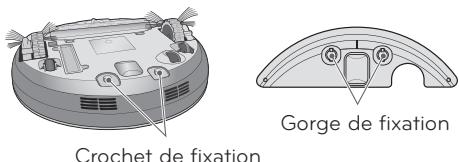

Système de fixation de la lingette microfibre Batterie

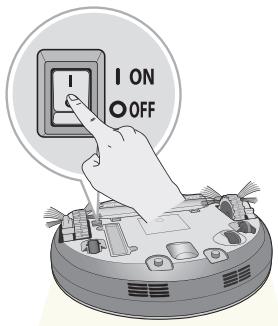

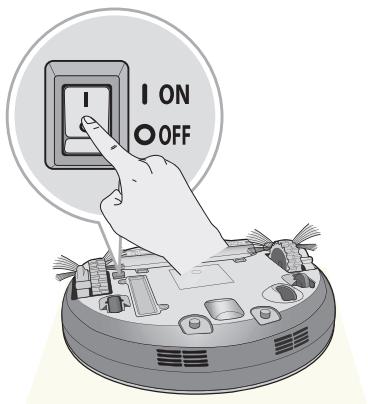

Commutateur Marche/Arrêt

Les dessins peuvent être différents des objets réels.

Base de chargement

Bac à poussière Les dessins peuvent être différents des objets réels.

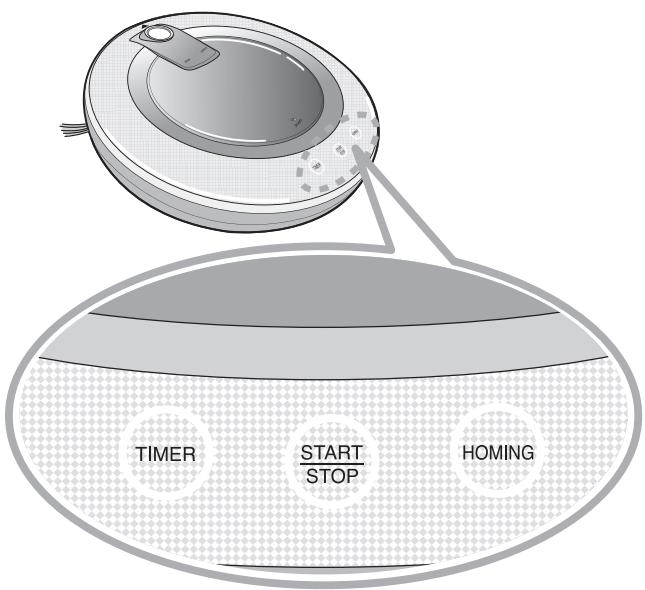

• Ce bouton vous permet de programmer le début du nettoyage.
• La programmation peut être définie dans une plage comprise entre 1 et 12 heures.
• Si le démarage de l'aspirateur robot se fait alors que l'appareil n'est pas sur la base de chargement, alors il se peut que la batterie ne soit pas pleine à 100%. Il se peut donc que le temps de nettoyage soit inférieur à celui habituellement constaté.

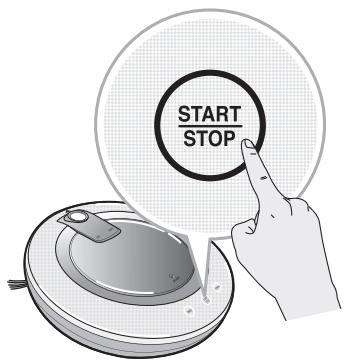

Start/Stop

• Permet de démarrer / arrêter le nettoyage.

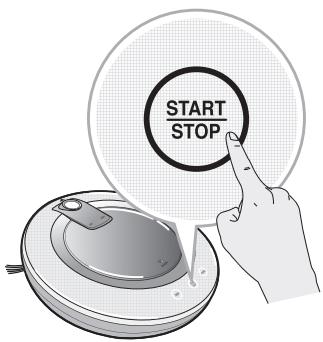

• Lorsque l'appareil est sous tension, le fait d'appuyer 2 secondes sur ce bouton met l'appareil hors tension.
• Hom-Bot passe alors en mode veille.
• Si l'appareil est programmé pour un départ différé, le fait d'appuyer sur ce bouton annulera le départ différé.

• Lorsque vous appuyez sur ce bouton alors que l'aspirateur est en fonctionnement, il revient à la base de chargement.

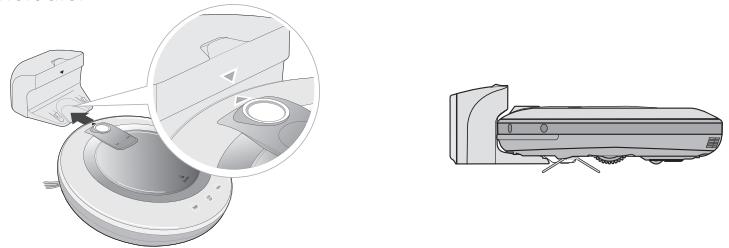

• Lorsque le nettoyage est terminé ou si le niveau de batterie est insuffisant, l'aspirateur robot retourne automatiquement à la base de chargement.
• Si la base de chargement est obstruée, il est possible que Hom-Bot ne puisse pas détecter son signal et y retourner.

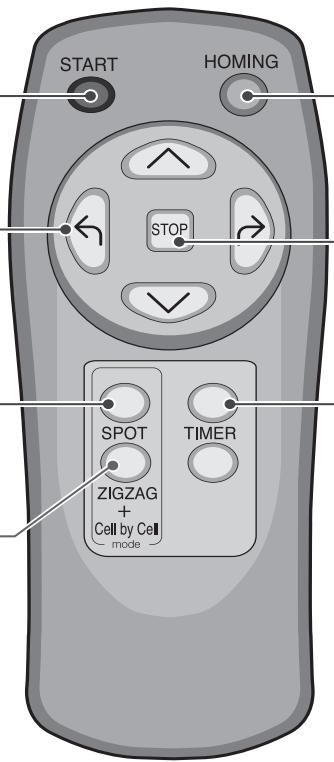

START (commencer)

Le HOM-BOT commence le nettoyage.

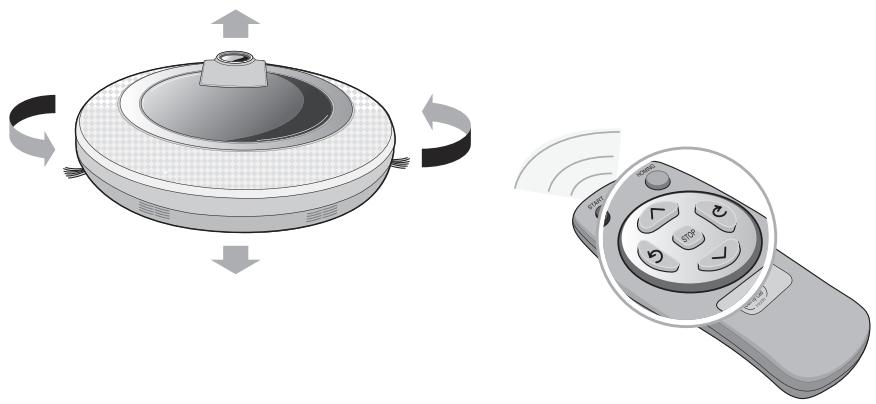

De direction

Le HOM-BOT se déplace comme l'utilisateur le souhaite : vers l'avant, l'arrière, la gauche et la droite pour le nettoyage.

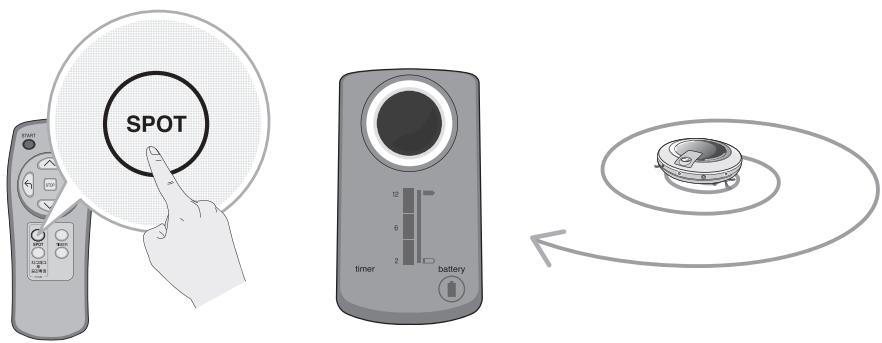

SPOT (spirale)

Le nettoyage est concentré dans un espace d'environ 1 m (3,28 pi).

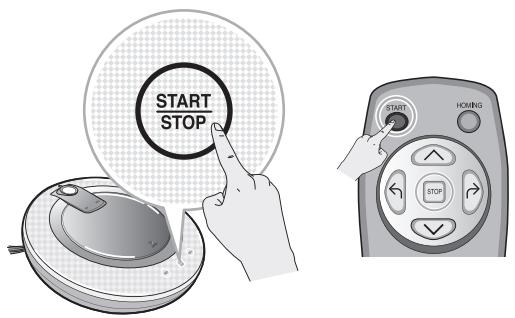

ZIGZAG+cell by cell

(Nettoyage en zigzag, fait zone par zone)

Le HOM-BOT nettoie en manœuvrant selon un schéma en zigzag puis étend la zone de nettoyage.

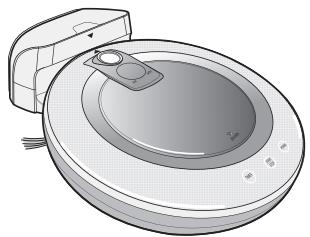

HOMING (de charge)

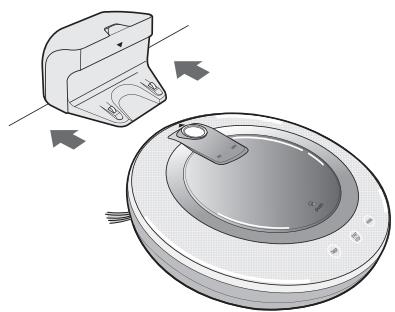

Le HOM-BOT se dirige vers la Base de chargement pour le chargement.

STOP (STOP)

Si le HOM-BOT fonctionne, il s'arrête. S'il a été réglé sur un nettoyage par minuteur, la programmation sera annulée.

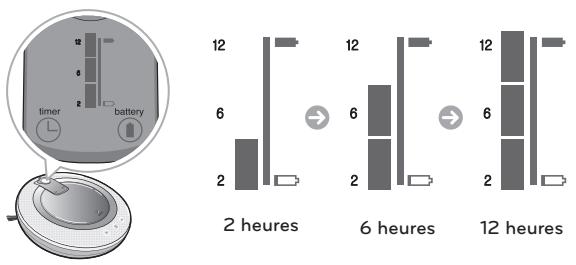

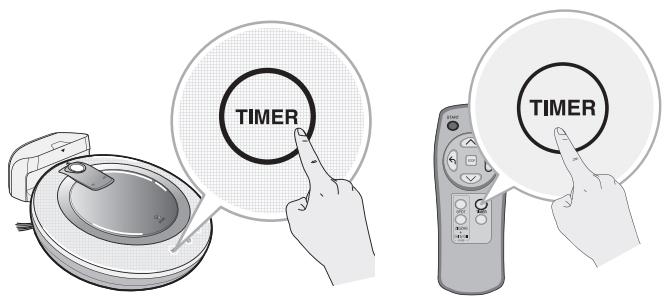

TIMER (départ différé)

Le minuteur peut être réglé pour fonctionner 2, 6, ou 12 heures plus tard.

Conseil

• L'alimentation du HOM-BOT ne peut pas être activée avec la télécommande.
• Pour activer l'alimentation, utilisez le bouton START/STOP sur le HOM-BOT.
• Pour effectuer un nettoyage en spot, par minuteur, en zigzag et zone par zone, vous devez d'abord allumer le HOM-BOT.
• Si l'appareil central est éteint, la télécommande n'est pas activée.
• La fonction préréglée peut être paramétrée uniquement quand le HOM-BOT retourne à la base de chargement.
• Si l'interrupteur principal sous le HOM-BOT est en position d'arrêt, l'affichage de l'état clignote et retentit quand l'unité est placée manuellement sur la Base de chargement pour indiquer que l'interrupteur principal est sur Arrêt.

Conseil : Pour annuler le réglage du minuteur, appuyez sur le bouton STOP sur la télécommande ou le bouton START/STOP sur le HOM-BOT.

Précautions à prendre avant le nettoyage

• Pour ne pas blesser votre bébé, ne pas faire fonctionner l'aspirateur robot dans une pièce où joue votre enfant.
• Retirez de la pièce les objets fragiles.
• Vérifiez que votre sol n'est pas humide.
• Retirez les câbles, fils, ou tout autre élément posé sur le sol susceptible de gêner le passage de l'aspirateur robot, et d'être happé par l'appareil.
• Videz le bac à poussière lorsqu'il est plein.
• Si vous ne souhaitez pas que l'aspirateur robot nettoie dans une pièce, fermez la porte de cette pièce pour empêcher son passage.

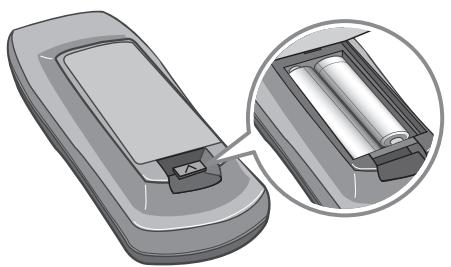

Mise en place des piles dans la télécommande

1. Ouvrez le capot de la batterie en appuyant sur le verrouillage à l'arrière de la télécommande.
2. Insérez 2 piles de type AAA en vérifiant les polarités (+/-).
3. Refermez le capot de la batterie pour maintenir les piles en place.

Utilisation de la télécommande

• Appuyez sur les touches de la télécommande une après l'autre.
• Évitez de heurter l'appareil avec le pied ou autre.
• Ne la rangez pas à proximité d'une source de chaleur.
• Un éclairage fluorescent ou une lampe fluorescente spécifique située à proximité de l'appareil peut interférer sur le fonctionnement de la télécommande, il est donc recommandé de l'éloigner le plus possible de ces lampes.
• Si l'appareil et la télécommande sont trop éloignés, le fonctionnement normal peut être affecté, en conséquence veillez à respecter dans la mesure du possible une distance de 3 m maximum.

Principales ETAPES de fonctionnement

Installation de la base de chargement. (Page 13).

Installez la base de chargement et branchez-la sur le secteur. Si la base de chargement n'est pas sous tension, l'aspirateur robot n'est pas automatiquement chargé.

Mettez le robot de nettoyage sous tension. (Page 14).

Mettez l'aspirateur robot en marche à l'aide de l'interrupteur situé sous l'aspirateur robot, puis mettez-le sous tension en appuyant sur le bouton start/stop situé sur le dessus.

Si l'appareil n'est pas sous tension, reportez-vous à la page 14.

Début du nettoyage. (Page 15).

Appuyez sur le bouton 'START/STOP' une fois encore alors que l'aspirateur robot est à l'état de marche. Le démarrage du nettoyage est accompli d'un son indiquant le début du nettoyage.

Si la charge de la batterie est insuffisante, le chargement s'effectue automatiquement. (Page 16 à 17)

L'aspirateur robot diagnostiquera de lui-même et se chargerait automatiquement avant que la batterie ne soit complètement déchargée. Le chargement de la batterie demande environ 3 heures.

Utilisation des modes de nettoyage et des fonctions auxiliaires. (Page 18 à 21)

Vous pouvez avec la télécommande ou sélectionner directement sur le dessus de l'aspirateur les modes de nettoyage.

Vous avez le choix entre le mode zigzag ou le mode zone par zone, ou encore le mode manuel ou spirale. Vous pouvez également programmer le départ différé, et utiliser la lingette microfibre.

Méthode d'installation de la base de chargement

1. Sélectionnez l'emplacement d'installation de la base de chargement.

La surface d'un mur avec un plancher à niveau convient.

Retirez les obstacles situés à moins d'un (1) mètre à gauche comme à droite et à moins de deux (2) mètres à l'avant de

l'appareil.

1. Branchez la fiche d'alimentation dans la prise murale. Rangez le cordon d'alimentation en l'accrochant à l'arrière de la base de chargement ou le long du mur afin de ne pas générer le déplacement de l'aspirateur robot.

Rainure de fixation du cordon d'alimentation

1. Fixez la base de chargement en la plaçant le plus proche possible de la surface du mur afin qu'elle ne rougeoise pas.

Conseil

• Branchez toujours le cordon d'alimentation de la base de chargement.

Si la base de chargement n'est pas sous tension, l'aspirateur robot n'est pas automatiquement chargé.

• Si le cordon d'alimentation est endommagé, pour éviter tout problème, vous devez le faire remplacer par LG Electronics Inc., son représentant ou des personnes équivalentes qualifiées.

Mise sous tension par l'interrupteur

Vérifiez que l'interrupteur situé sous l'aspirateur robot est sur marche (on) en le retournant après avoir placé un linge doux au sol.

Si l'interrupteur est sur arrêt, mettez-le sur marche.

Lorsque vous mettez l'interrupteur sur marche, n'appuyez pas sur le bouton situé sur la section supérieure de l'aspirateur robot. L'action du bouton peut être retardée. Si vous n'utilisez pas l'aspirateur robot pendant une longue période, mettez l'interrupteur sur arrêt afin de protéger la batterie. * Le capot du bouton d'alimentation sert à protéger le bouton contre la poussière. Laissez toujours ce capot en place.

Mise sous tension

Appuyez sur le bouton 'START/STOP' lorsque l'aspirateur robot est arrêté. La mise sous tension est suivie d'un son mélodieux. Si aucune manipulation n'est effectuée dans les 10 minutes qui suivent la mise sous tension, l'appareil passe alors automatiquement en mode hors tension pour économiser la batterie.

Mise hors tension

Appuyez sur le bouton 'START/STOP' pendant 2 secondes alors que l'aspirateur robot est à l'état de marche.

La mise hors tension est accompagnée d'un son méthodique.

Conseil

• Si vous ne parvenez pas à mettre l'appareil en marche, procédez comme suit.
• Actionnez le bouton d'alimentation et attendez au moins trois secondes.
• Appuyez sur le bouton "START/STOP" une fois l'appareil en marche.
• Si l'appareil ne se met pas en marche ou si l'afficheur est vide mais que vous entendez un signal sonore, placez Hom-Bot sur sa base de chargement.
• S'il ne se passe toujours rien lorsque Hom-Bot est sur sa base de chargement, appuyez sur le bouton de réinitialisation situé sur le côté de la base de chargement en prenant soin de laisser Hom-Bot sur la base.

Utilisation des boutons de l'aspirateur robot

Lorsque vous appuyez sur le bouton 'START/STOP' alors que l'aspirateur robot est en marche, le nettoyage démarre en faisant entendre une mélodie.

Si vous appuyez de nouveau sur le bouton 'START/STOP' durant le nettoyage, le nettoyage s'arrête.

Si vous appuyez sur le bouton 'START/STOP' alors que l'aspirateur robot est hors tension, celui-ci passe sous tension. Pour lancer le nettoyage, appuyez sur le bouton 'START/STOP' de nouveau.

Utilisation de la télécommande

Lorsque vous appuyez sur la touche 'START' de la télécommande alors que l'aspirateur robot est en marche, le nettoyage démarre en faisant entendre une mélodie.

Si vous appuyez de nouveau sur la touche 'stop' durant le nettoyage, le nettoyage s'arrête.

Lorsque l'alimentation de l'aspirateur robot est hors tension, il n'est pas possible d'activer l'appareil avec la télécommande. Si l'appareil est hors tension, mettez-le sous tension en appuyant sur le bouton 'START/STOP' situé sur le dessus de l'aspirateur robot.

• Durant le nettoyage, il peut se produire des collisions car le capteur peut ne pas détecter des obstacles en raison de leur forme. À ce stade, les obstacles sont évités grâce à un déplacement vers l'arrière par le biais de l'activation d'un capteur de détection d'impact interne. Lorsque le nettoyage débute sur un emplacement éloigné de la base de chargement, pour prévenir un dysfonctionnement du capteur de détection des obstacles, placez l'appareil sur un sol plat. En outre, démarrez le nettoyage à partir d'un emplacement dépourvu d'obstacles comme un rideau ou un mur dans un environnement de 30 cm.

Conseil : Vous pouvez obtenir un nettoyage plus efficace en observant les recommandations suivantes.

• Il est conseillé de retirer du sol les éléments difficiles à contourner (ex: câble électrique). L'aspirateur robot ne peut pas franchir de barre de seuil supérieure à 1 cm.

Chargement automatique

Lorsque le nettoyage est terminé ou si la charge de la batterie est insuffisante, l'aspirateur robot regagne automatiquement la base de chargement pour un rechargement de la batterie.

• S'il s'agit d'une charge de batterie insuffisante, le nettoyage reprend après le chargement après retour sur la zone où le nettoyage n'a pas été précédemment terminé. Il peut y avoir plusieurs tentatives de rechargement selon les conditions de fonctionnement de l'aspirateur robot. Même si la charge restante de la batterie est suffisante, si le nettoyage de la zone est terminé, l'appareil passe en mode chargement de batterie dès le retour à la base de chargement.

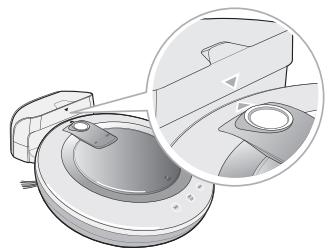

Chargement manuel

Dans le cas d'une première utilisation de l'aspirateur robot ou du chargement de la batterie pendant un nettoyage, il est toujours possible d'effectuer un chargement manuel.

Méthode 1. Fixez l'aspirateur robot à la base de chargement en faisant correspondre les deux flèches situées sur l'aspirateur robot et la base de chargement respectivement. Le chargement démarre par une mélodie indiquant le début de charge.

Lorsque l'aspirateur robot est attaché à la base de chargement, si vous entendez le son "TING" se répéter, vérifiez l'interrupteur et mettez-le sur marche.

Méthode 2. Si vous appuyez sur la touche 'HOMING' de la télécommande ou le bouton 'HOMING' de l'aspirateur robot, le chargement démarrera par un retour automatique de l'aspirateur robot vers la base de chargement avec la voie de recherche.

Si l'aspirateur robot est mis en attente à moins de 10 cm en face de la base de chargement avec passage à l'état de mise sous tension, le chargement demarrera par un retour automatique à la base de chargement.

Conseil : Veillez à suivre les recommandations suivantes en utilisant la base de chargement.

• Le chargement peut être problématique si un corps étranger bloqué sur la base de chargement gène la recharge. Dans ce cas, nettoyez la base de chargement avec un chiffon doux.
• Au risque de voir se produire une décharge électrique, veillez à ne pas toucher la base de chargement avec un objet métallique.
• Au risque de voir se produire un incendie ou une décharge électrique, ne démontez jamais ni modifiez la base de chargement.
• Veillez à ne pas placer la base de chargement ni la fiche secteur à proximité d'un appareil de chauffage.

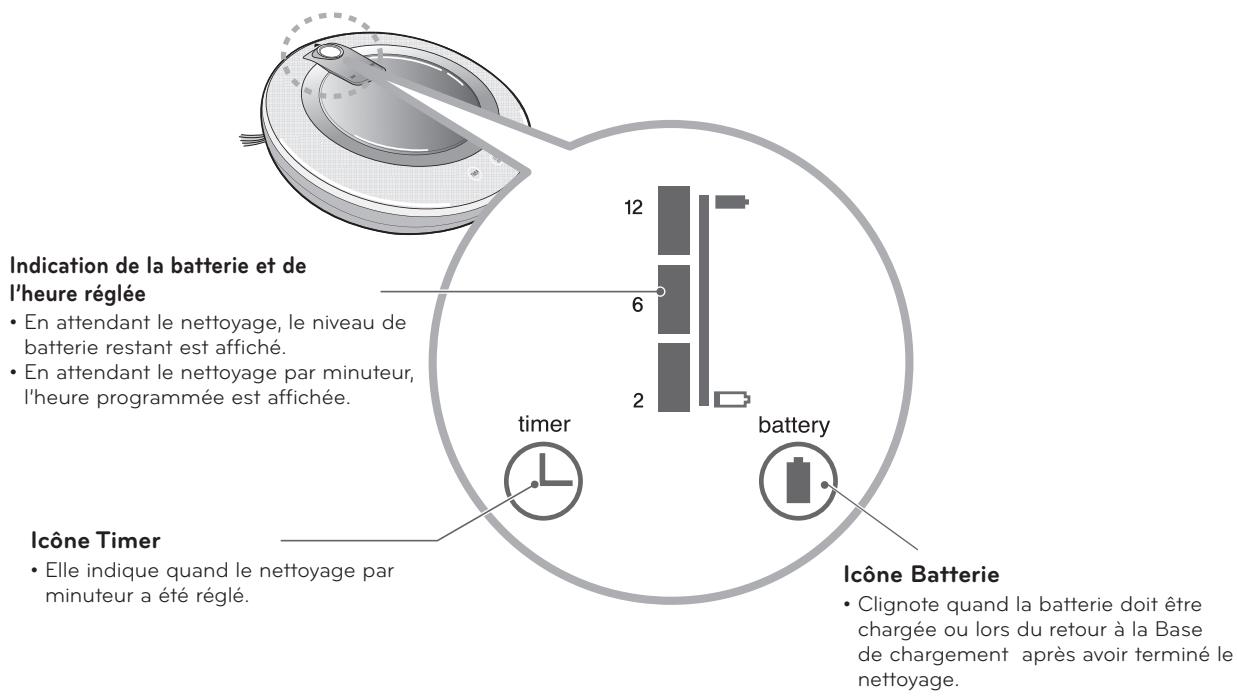

Voyant de charge de batterie restante

La charge de batterie restante peut être confirmée grâce au voyant de charge, qui indiquera la charge comme suit :

• Au cours de la charge, le voyant de charge restante clignote.
• Lorsque le chargement est terminé sur la Base de chargement, seule l'icône de la batterie est allumée afin d'économiser le courant.
• L'icône de la batterie clignote quand la batterie doit être chargée.

Charge pleine (en charge)

Élevé

Moyen

Bas

Le chargement est nécessaire

Si la batterie ne se charge pas

Contrôle 1. Si la batterie ne charge pas alors que le HOM-BOT est connecté à la Base de chargement, vérifie les éléments suivants.

• Mettez le bouton d'alimentation sous le HOM-BOT sur Arrêt puis réactivez-le.
• Débranche et branche la fiche d'alimentation sur la Base de chargement.
• Essuyez la borne de la Base de chargement avec un chiffon sec.

Contrôle 2. Si la batterie ne charge toujours pas après le contrôle précédent, essayez ce qui suit.

• Connectez le HOM-BOT à la Base de chargement.

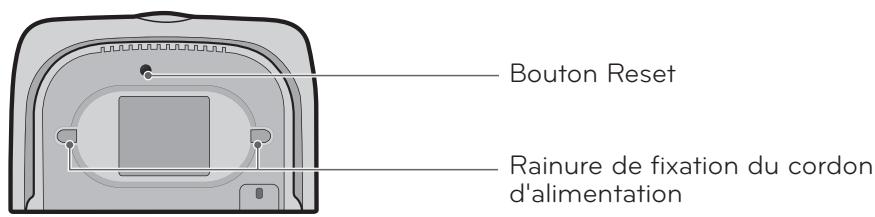

• Appuyez sur le bouton de réinitialisation à l'arrière de la Base de chargement pendant trois secondes.

Si le signal sonore se répète quand l'unité principale est connectée à la Base de chargement, vérifie le bouton d'alimentation.

Nettoyage zone par zone

Quand le bouton START sur l'unité principale ou la télécommande est enfoncé, le HOM-BOT fonctionne en mode de nettoyage zone par zone.

La 1ère étape : une zone maximum de 3m × 3m (9,84 pi x 9,84 pi) sera nettoyée. (La taille réelle de la zone change en fonction de la forme de l'intérieur du logement.)

La 2ème étape : L'intérieur de la zone est nettoyée selon un trajet en zigzag.

Quand les 1ère et 2ème étapes sont terminées, l'appareil passe à la prochaine zone de nettoyage et répète les étapes jusqu'à ce que l'ensemble de l'intérieur de la maison soit nettoyé.

Bouton de nettoyage en zigzag puis zone par zone

Le HOM-BOT exécute d'abord le mode de nettoyage en zig-zag puis passe au mode zone par zone en divisant l'espace en carrés partiels pour nettoyer minutieusement l'intérieur de la maison.

1. Appuyez sur le bouton ZIGZAG+Cell by Cell sur la télécommande. Nettoyage en zigzag puis zone par zone.
2. Le HOM-BOT nettoie une zone totale de 6 m en mode de nettoyage en zigzag en nettoyant jusqu'à 3 m sur le côté gauche jusqu'au mur.
3. Après avoir nettoyé à gauche, le HOM-BOT retourne au point de départ et nettoie vers la droite jusqu'à atteindre le mur pour nettoyer une zone totale de 6 m et terminer le mode de nettoyage en zigzag.
4. Puis le HOM-BOT passe au mode de nettoyage zone par zone, qui est le mode de nettoyage automatique.

Conseil • Le mode de nettoyage peut uniquement être modifié avec la télécommande.

Nettoyage manuel

Il s'agit d'une fonction de nettoyage consistant à déplacer manuellement l'aspirateur robot en appuyant sur les touches de direction de la télécommande.

L'aspirateur robot nettoiera l'espace intérieur par déplacement vers l'avant, l'arrière ou par rotation vers la gauche ou la droite conformément aux commandes entrées sur les touches de direction.

Nettoyage localisé

Cette fonction permet le nettoyage d'un espace intérieur partiel.

Après le déplacement de l'aspirateur robot vers l'emplacement à nettoyer, appuyez sur la touche 'SPOT' de la télécommande. L'icône témoin de nettoyage localisé s'affiche sur l'aspirateur robot, et un nettoyage concentré est effectué dans un rayon de 1 m.

• Durant le chargement, la touche nettoyage localisé de la télécommande n'est pas activée.

Le HOM-BOT peut être programmé pour commencer le nettoyage après une certaine période.

Le temps peut être réglé sur 2 heures, 6 heures ou 12 heures.

1. Une heure de nettoyage peut être programmée en appuyant sur le bouton TIMER de la télécommande ou du HOM-BOT.

1. Réglez l'heure en appuyant plusieurs fois sur le bouton 'TIMER'. À chaque fois que vous appuyez sur le bouton, il passe de 2 heures à 6 heures à 12 heures.

1. Àprous avoir réglé l'heure de démarriage, appuyez sur le bouton START/STOP sur le HOM-BOT ou attendez environ cinq secondes. Le réglage de l'heure est terminé et une melodie retentit.
2. Quand le réglage de l'heure est terminé, l'icône de réglage de l'heure en forme de réveil s'allume et un message sonore retentit.

Conseil

• Le nettoyage démarre automatiquement quand le temps réglé s'est écoulé.
• Utilisez le réglage du minuteur quand le HOM-BOT est connecté à la Base de chargement
• Pour annuler le réglage du minuteur avant le temps prévu, appuyez sur le bouton STOP sur la télécommande ou le bouton START/STOP sur le HOM-BOT.
• Quand le HOM-BOT est déconnecté de la Base de chargement, le réglage du minuteur est automatiquement annulé.

Vous obtenez une élimination efficace de la poussière à l'aide de l'aspirateur robot auquel vous avez attaché la lingette microfibre.

Lorsque le support est fixé, l'aspirateur robot ne franchit pas les tapis ou les seuils afin d'éviter une pollution secondaire due à une lingette contaminée.

Pour un nettoyage avec la lingette microfibre, fixez celle-ci et son support sur l'aspirateur robot en respectant les étapes suivantes :

1. Fixez la lingette microfibre à l'aide du Velcro du support comme illustré sur les figures suivantes. Pour éviter tout mauvais fonctionnement de l'aspirateur robot, fixez la lingette de telle sorte que celle-ci ne recouvre pas le guide de fixation du support.

Guide de fixation

Lingette microfibre

1. Clipsez la plaque avec la lingette microfibre à l'endroit prévu à cet effet, sous l'aspirateur robot. Le 'clic' que vous entendrez signifie que la plaque est correctement fixée.
2. Le support de la lingette et la lingette microfibre doivent être correctement fixés. Un bip sonore vous indiquera que l'installation a été correctement réalisée.
3. Si le montage n'est pas correct, le support et la lingette peuvent se détacher pendant le nettoyage.

Conseil

• En cas d'odeurs désagréables, nettoyez la lingette microfibre.
• Si le sol est tâché, ou si du liquide est étalé sur votre sol, n'utilisez pas la lingette microfibre.
• N'utilisez pas l'aspirateur robot avec la lingette microfibre sur vos tapis.
• N'utilisez la lingette microfibre que sur des surfaces sèches.

ATTENTION - Lorsque la lingette microfibre est fixée, le Hom-Bot ne peut pas franchir des obstacles supérieurs à 5 mm.

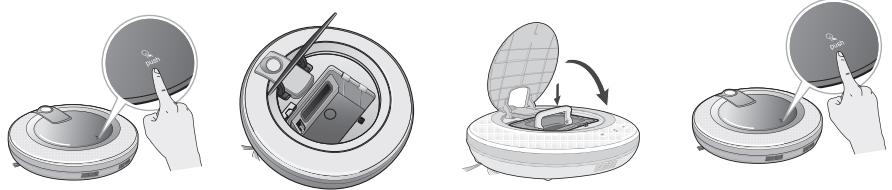

Nettoyage du BAC à poussières

Si le bac est plein de poussière, la puissance d'aspiration peut s'affaiblir et il est donc recommandé de nettoyer le bac à poussière avant et après le nettoyage. Nettoyez le réceptacle à poussière en respectant la séquence suivante.

1. Ouvrez le capot du bac à poussière en appuyant sur le bouton 'push' de l'aspirateur robot.
2. Attrapez la poignée du bac à poussière et tirez-la vers le haut.
3. Séparez le filtre HEPA et le filtre éponge interieur en tirant le filtre HEPA situé à l'arrière du bac à poussière vers l'avant.

Nettoyez le filtre du réceptacle à poussière en vous reportant à la page 23.

1. Ouvrez le capot vers le haut en appuyant sur le bouton de séparation du réceptacle à poussière.
2. Videz le bac à poussière et nettoyez-le complètement en vous aidant de la brosse de nettoyage ou à l'eau courante.
3. Lorsque le nettoyage du bac à poussière est terminé, fermez le capot et replacez le filtre éponge et le filtre HEPA.
4. Placez le bac à poussière dans l'aspirateur robot et refermez le capot du bac à poussière.

Conseil

• Après nettoyage, installez toujours les filtres (filtre HEPA, filtre éponge) sur le réceptacle à poussière. Si ces filtres ne sont pas montés, la poussière peut entrer dans l'aspirateur robot et provoquer une panne.
• Refermez toujours le capot du réceptacle à poussière. S'il est ouvert durant le fonctionnement, le son "Veuillez vérifier le bac à poussière." doit retentir.

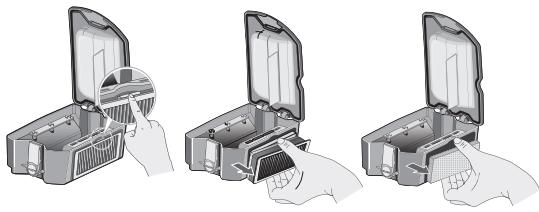

Nettoyage du filtre du réceptacle à poussière

Les filtres du réceptacle à poussière se composent d'un filtre HEPA et d'un filtre éponge. Nettoyez le filtre HEPA et le filtre éponge en respectant la séquence suivante.

1. Séparez le filtre HEPA et le filtre éponge interieur en tirant le filtre HEPA situé à l'arrière du réceptacle à poussières vers l'avant.

1. Nettoyez complètement la poussière fine du filtre HEPA et du filtre éponge avec un aspirateur.

1. Installez le filtre HEPA et le filtre éponge nettoyés sur le réceptacle à poussière en respectant la séquence suivante. Lors de l'assemblage des filtres, la poignée des filtres doit être orientée face vers le haut.

Conseil · Afin de maintenir les performances de l'aspirateur robot à un bon niveau, nettoyez le filtre HEPA avec la Brosse de nettoyage plusieurs fois par semaine.

La Brosse située au bas de l'aspirateur robot permet l'aspiration des corps étrangers. Nettoyez la Brosse selon la séquence suivante.

1 Étalez un chiffon doux sur le sol et placez l'aspirateur robot dessus après avoir retourné l'aspirateur robot. Mettez l'interrupteur sur arrêt avant de procéder au nettoyage.

2 Après vérification de la présence de corps étrangers, détachez le capot en appuyant sur le crochet de fixation et en le tirant vers le haut.

Avec des gants, tournez la Brosse jusqu'à l'apparition de la rainure de séparation de la Brosse.

4 Attrapez la Brosse et séparez-la en tirant dessus.

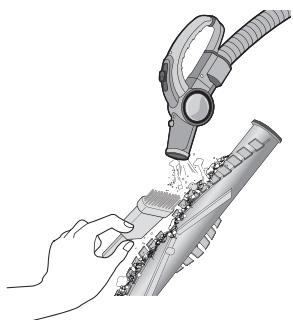

5 Nettoyez la brosse à l'aide d'un aspirateur et de ciseaux, ou autres ustensiles.

6 Insérez le crochet de fixation situé sur le côté de la brosse (avec la forme d'un carré) en l'adaptant sur la rainure de fixation de la brosse.

7 Insérez également le crochet de fixation situé sur le côté opposé de la brosse (avec la forme d'un rectangle arrondi) en l'adaptant sur la rainure de séparation de la brosse.

8 Insérez le guide de fixation à l'avant de la brosse en l'adaptant à la rainure de fixation située sur l'unité principale.

9 Refermez le capot en appuyant dessus, vous devez entendre un son 'clic' provenant du crochet de fixation.

Veillez à ce que le capot ne coince pas la Brosse latérale.

Le HOM-BOT est équipé de capteurs pouvant détecter les obstacles, les escaliers et la Base de chargement pour charger la batterie. Afin de conserver la performance du HOM-BOT, nettoyez régulièrement les capteurs et la borne de chargement comme suit :

1. Placez un tissu doux au sol, retournez le HOM-BOT et posez-le sur le tissu.
2. Désactivez le bouton d'alimentation sous le HOM-BOT. L'activation du HOM-BOT pendant le nettoyage peut provoquer des blessures.
3. Utilisez un tissu doux ou une brosse de nettoyage pour essuyer la poussière de chaque détecteur et la borne de chargement comme décrit ci-dessous.

Capteur de réception de la télécommande

Conseil

• Ne nettoyez pas le HOM-BOT en le vaporisant directement avec de l'eau, du dissolvant, du benzène, etc.
• Appelez le service après-vente si le détecteur ou la borne de chargement est endommagé. Les dégâts du détecteur et de la borne peuvent entraîner un dysfonctionnement de l'appareil.

Manipulation des brosses laterales

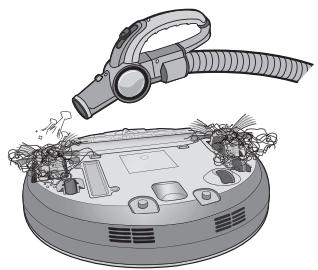

Les corps étrangers comme les cheveux peuvent facilement être attrapés par les brosses latérales, il faut donc veiller à retirer les corps étrangers plusieurs fois par.

Un excès de corps étrangers sur les brosses expose à un risque de casse.

Si le sol est rugueux ou le nettoyage de mur s'avère fréquent, les brosses latérales peuvent être courbées ou clairsemées. Si c'est le cas, redressez les brosses latérales en procédant comme suit.

1. Vérifiez que les brosses latérales ont bien été déformées.
2. Mettez l'appareil hors tension en appuyant sur le bouton 'START/STOP' de l'aspirateur robot pendant 2 secondes.
3. Placez l'aspirateur robot au bord d'une table pour pouvoir nettoyer facilement les brosses latérales. Veillez à ce que l'aspirateur robot ne tombe pas.

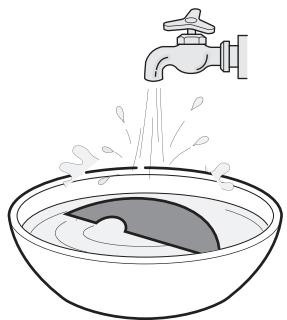

4. Trempez les brosses latérales dans de l'eau chaude.
5. Baignez complètement chaque brosse pendant 10 secondes.
6. Essuyez lentement la Brosse latérale à la main.
7. Faites tourner la Brosse latérale, répétez les opérations 4 à 6 pour l'autre Brosse.
8. Utilisez la Brosse latérale après l'avoir suffisamment séchée.

Après le nettoyage, si de la saleté ou de la poussière s'est accumulée sur le balai, de mauvaises odeurs peuvent apparaître. Lavez la lingette microfibre en procédant comme suit.

1. Détachez la lingette microfibre de son support.

1. Nettoyez-la complètement à l'eau.

1. Utilisez de nouveau le balai une fois celui-ci complètement séché au soleil dans un endroit bien ventilé.

Conseil : Pour éviter tout risque de dysfonctionnement de l'aspirateur robot, n'utilisez que la lingette microfibre d'origine fournie avec l'appareil.

Message sonore "veuillez vérifier les roues.

En cas de blocage des roues, le message sonore "Veuillez vérifier les roues" se fait entendre.

• Vérifiez si les roues ne sont pas bloquées par une porte, au niveau d'un balcon, des marches d'escalier, etc. Déplacez l'aspirateur robot sur un sol plat.

• Vérifiez si un corps étranger ne bloque pas les roues

Étalez un chiffon doux sur le sol et placez l'aspirateur robot dessus après avoir retourné l'aspirateur robot.

Retirez tout corps étranger des roues.

Message sonore "veuillez vérifier le bac à poussière

En cas d'anomalie au niveau du réceptacle à poussière, le message sonore "Veuillez vérifier le bac à poussière" se fait entendre.

• Vérifiez que le réceptacle à poussière est bien présent dans l'aspirateur robot

Ouvrez le capot du réceptacle à poussière et s'il n'y a pas de réceptacle, mettez-en un. Si le capot du réceptacle à poussière est ouvert, pensez à toujours le refermer.

• Vérifiez si une grande quantité de poussière ne s'est pas accumulée sur le capteur du réceptacle à poussière. À l'aide d'un chiffon doux, essayez le capteur de détection du réceptacle à poussière comme décrit ci-dessous.

Capteur de détection du réceptacle à poussière

Message sonore "la batterie est faible

Lorsque la charge restante de la batterie est quasiment nulle, le message sonore "La batterie est faible" se fait entendre.

• Procédez au chargement de l'aspirateur robot en le replaçant sur la base de chargement.

Lorsque vous attachez l'aspirateur robot à la base de chargement en faisant correspondre les deux flèches de l'aspirateur robot et de la base de chargement, le chargement débuté en émettant une méthode.

Message sonore "veuillez vérifier la brosse

Si les brosses de l'aspirateur robot ne sont pas activées, le message sonore "Veuillez vérifier la Brosse" se fait entendre. Étalez un chiffon doux sur le sol et placez l'aspirateur robot dessus après avoir retourné l'aspirateur robot.

• Vérifiez que les brosses latérales sont activées

Assurez-vous qu'aucun corps étranger comme un cable, un fil ou des cheveux ne sont pas pris dans les brosses, au besoin, retirez les corps étrangers présents.

Vérifiez le montage au niveau de la rainure de séparation des brosses.

Rainure de séparation des brosses.

Le montage doit être réalisé de telle sorte que la rotation des brosses se fasse en douceur.

• Son anormalement bruyant venant des brosses ? Retirez le corps étranger en séparant la Brosse.

Rainure de séparation de la brosse.

Pour plus d'informations, voir la procédure de nettoyage des brosses à la page 24.

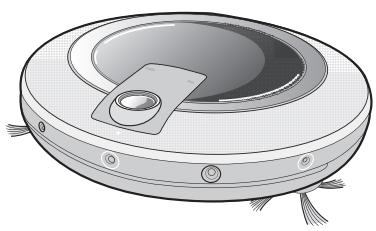

Confirmation des éléments avant de signaler une PANNE

Vérification à effectuer avant de signaler une panne de l'aspirateur robot.

Vérifications des éléments	Corrections à effectuer (page de référence)
L'appareil n'est pas activé.	Vérifiez que l'interrupteur est sur ON (marche). (p14)Vérifiez que la batterie a été chargée. (p17)
Parcours anormal.	Nettoyez complètement les capteurs avec un chiffon doux. (p25)En cas de montage de la lingette microfibre, vérifiez l'état du montage. (p21)Éteignez, puis rallumez l'appareil.
Puisance d'aspiration faible.	Vérifiez si des corps étrangers ne sont pas présents au niveau du port d'aspiration. (p24)Videz le réceptacle à poussière. (p22)Nettoyez le filtre du réceptacle à poussière. (p23)
Bruit de plus en plus fort.	Vérifiez que le réceptacle à poussière a été correctement monté.Vérifiez que le filtre du réceptacle à poussière a été correctement monté. (p23)Vérifiez qu'aucun corps étranger n'est liént au niveau du port d'aspiration. (p24)
L'appareil ne peut pas être activé à partir de la télécommande.	Changement de batterie. (p11)Vérifiez que la zone de couverture de l'unité principale est inférieure à 3 m. (p11)
Pas de rotation des brosses.	Nettoyez les brosses. (p24)Vérifiez que les brosses ont été correctement montées. (p24)
Impossible d'effectuer le chargement.	Retirez les obstacles autour de la base de chargement. (p13)Vérifier que la base de chargement est branchée sur l'alimentation. (p13)Essuyez la base de chargement avec un chiffon doux.
L'alimentation est coupée automatiquement	Hom-Bot possède sa propre fonction d'économie d'énergie. S'il n'est pas utilisé après 10 minutes de mise sous tension, l'alimentation est automatiquement coupée et donc il ne s'agit pas d'une panne. (14p)
Impossible demettre l'appareil sous tension.	Vérifiez que l'interrupteur est sur ON (marche). (p14)

Article/modèle	LG HOM-BOT VR1013RG, VR1015V
Dimensions externes	Φ 360 mm X 90 mm
Poids	3.2 kg
Consommation électrique	15 W
Batterie (charge pleine)	CC 16,8 V
Rapidité de déplacement	350 mm/sec
Temps d'utilisation (1 chargement)	Environ 90 minutes pour un sol standard
Temps de chargement	3 heures
Fonctions principales	Fonction de détention des obstacles Fonction de prévention des chutes Fonction de nettoyage par minuteur Fonction d'indication d'erreur Fonction de chargement automatique, manuel Fonction de lingette sèche (essayage) Fonction de nettoyage en coin Fonction de sortie vocale Fonction de carte Fonction de nettoyage en spirale Fonction de nettoyage zone par zone

Article/modèle	Base de chargement VR591F
Dimensions extérieures	204 mm X 158 mm X 125 mm
Spécifications	AC 220-240 V, 50 Hz
Tension/courant de sortie	17.1 VDC / 1.1 A
Consommation en courant	23 W
Article/modèle	Batterie EAC60766103
Chargement de la batterie	Lithium polymer battery
Spécifications	14.8 V / 1900mAh

Mise au rebut des piles ou batteries usagées

1. Le pictogramme d'une poubelle barrée sur les piles ou batteries accompagnant votre produit indique qu'elles sont conformes à la Directive Européenne 2006/96/CE.
2. Ce symbole peut être associé aux symboles chimiques du mercure (Hg), du cadmium (Cd) ou du plomb (Pb) si la batterie contient plus de 0,0005 % de mercure, 0,002 % de cadmium ou 0,004 % de plomb.
3. Toutes les piles et batteries doivent être collectées séparément et transportées par les services de voirie municipaux vers des installations spécifiques de collecte des déchets, identifiées en conséquence par le gouvernement ou par les autorités locales.
4. Le traitement correct de vos piles ou batteries usagées contribue à protéger l'environnement et la santé des personnes et des animaux.
5. Pour plus d'informations sur le traitement de vos piles ou batteries usagées, merci de bien vouloir vous adresser à la mairie, au service de la voirie ou au magasin où vous avez acheté le produit.

Mise au rebut des produits

1. Le pictogramme d'une poubelle barrée sur le produit indique que le produit est conforme à la Directive Européenne 2002/96/CE.
2. Tous les déchets électriques et électroniques doivent être collectés séparément et transportés par les services de voirie municipaux vers des installations spécifiques de collecte des déchets, identifiées en conséquence par le gouvernement ou par les autorités locales.
3. Le traitement correct de votre vieux appareil contribue à protégerr l'environnement et la santé des personnes.
4. Pour plus d'informations sur le traitement de votre appareil en fin de vie, merci de bien vous adresser à votre mairie, au service de la voirie ou au magasin où vous avez acheté le produit.
