ZAOLINE2 - Télécommande universelle CGV - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande universelle HF programmable 5 en 1
Marque	CGV
Modèle	ZAOLINE2
Alimentation	4 piles LR03 AAA alcalines
Fréquence d'émission	433.92 MHz
Modulation	AM 100% numérique
Puissance de transmission	10 mW
Portée en habitation	~30 m
Antenne	Intégrée
Fréquence infrarouge	38 kHz
Portée infrarouge	7 m
Appareils contrôlables	Jusqu'à 6 (TV, VCR, DVD, SAT, AUX, PC)
Fonction souris PC	Oui, via pavé directionnel et récepteur USB
Récepteur HF	433.92 MHz, connexion USB
Alimentation du récepteur	Secteur 230V/50Hz
Consommation du récepteur	< 2 W
Température de fonctionnement	10 à 45 °C
Garantie	2 ans pièces et main d'œuvre
Entretien	Éviter chocs, humidité, températures extrêmes ; nettoyer avec un chiffon doux sec
Sécurité	Ne pas court-circuiter les piles, ne pas les jeter au feu, tenir hors de portée des enfants
Réinitialisation	Possible (paramètres usine) via touches S, STOP et MUTE
Dimensions approximatives	200 x 60 x 30 mm
Poids approximatif	200 g (piles incluses)

FOIRE AUX QUESTIONS - ZAOLINE2 CGV

Comment programmer la télécommande pour ma TV ?

Utilisez la méthode A (recherche par marque) si votre TV est Philips, Sony, Thomson, Saba, Grundig ou Nokia. Sinon, utilisez la méthode B (saisie de code) avec la liste des codes ou la méthode C (recherche automatique). Maintenez la touche S enfoncée jusqu'à ce que la LED reste allumée, appuyez sur la touche de mode (TV), puis suivez la procédure décrite dans la notice.

Comment réinitialiser la télécommande aux paramètres d'usine ?

Appuyez et maintenez la touche S jusqu'à ce que la LED reste allumée. Relâchez S, puis appuyez deux fois sur STOP et une fois sur MUTE. La LED s'éteint après quelques secondes.

Pourquoi la télécommande ne répond-elle plus ?

Vérifiez les piles : elles doivent être neuves et de marque identique, insérées avec la bonne polarité. Si la LED reste allumée en permanence, remplacez les piles. Si le problème persiste, réinitialisez la télécommande.

Comment utiliser la télécommande comme souris pour mon PC ?

Branchez le récepteur HF/USB sur un port USB de votre PC. Téléchargez le logiciel IRAssistant v4.0007 depuis www.irassistant.com. Appuyez sur la touche PC de la télécommande, puis utilisez le pavé directionnel pour déplacer le curseur et les boutons latéraux pour cliquer.

Quel code utiliser pour un décodeur Canal Satellite ?

Le code pour Canal Satellite est 569. Pour TPS, c'est 570. Pour un décodeur satellite générique, consultez la liste des codes dans la notice (pages 17 à 20).

Comment contrôler le volume du téléviseur en mode SAT ?

Appuyez sur la touche TV, maintenez S enfoncée jusqu'à ce que la LED reste allumée, relâchez, puis maintenez MUTE enfoncée environ 8 secondes. La LED clignote une fois pour confirmer le changement.

Combien d'appareils puis-je commander avec cette télécommande ?

La ZAOLINE2 peut contrôler jusqu'à 6 appareils différents : TV, VCR, DVD, SAT, AUX et PC. Chaque touche de mode correspond à un appareil.

Les piles doivent-elles être d'un type particulier ?

Oui, utilisez exclusivement 4 piles alcalines neuves de type LR03 AAA. Ne mélangez pas des piles de marques différentes ou des piles usagées avec des neuves.

Que faire si la télécommande perd ses codes après quelques jours ?

Le problème vient probablement de piles faibles. Remplacez les 4 piles par des piles alcalines neuves de même marque. Si le problème persiste, réinitialisez la télécommande.

Comment identifier le code mémorisé pour un appareil ?

Maintenez S enfoncée jusqu'à ce que la LED reste allumée. Appuyez sur la touche de mode correspondant, puis sur S à nouveau. Appuyez successivement sur les touches 0-9 pour chaque chiffre ; la LED s'éteint lorsque le bon chiffre est trouvé.

MODE D'EMPLOI ZAOLINE2 CGV

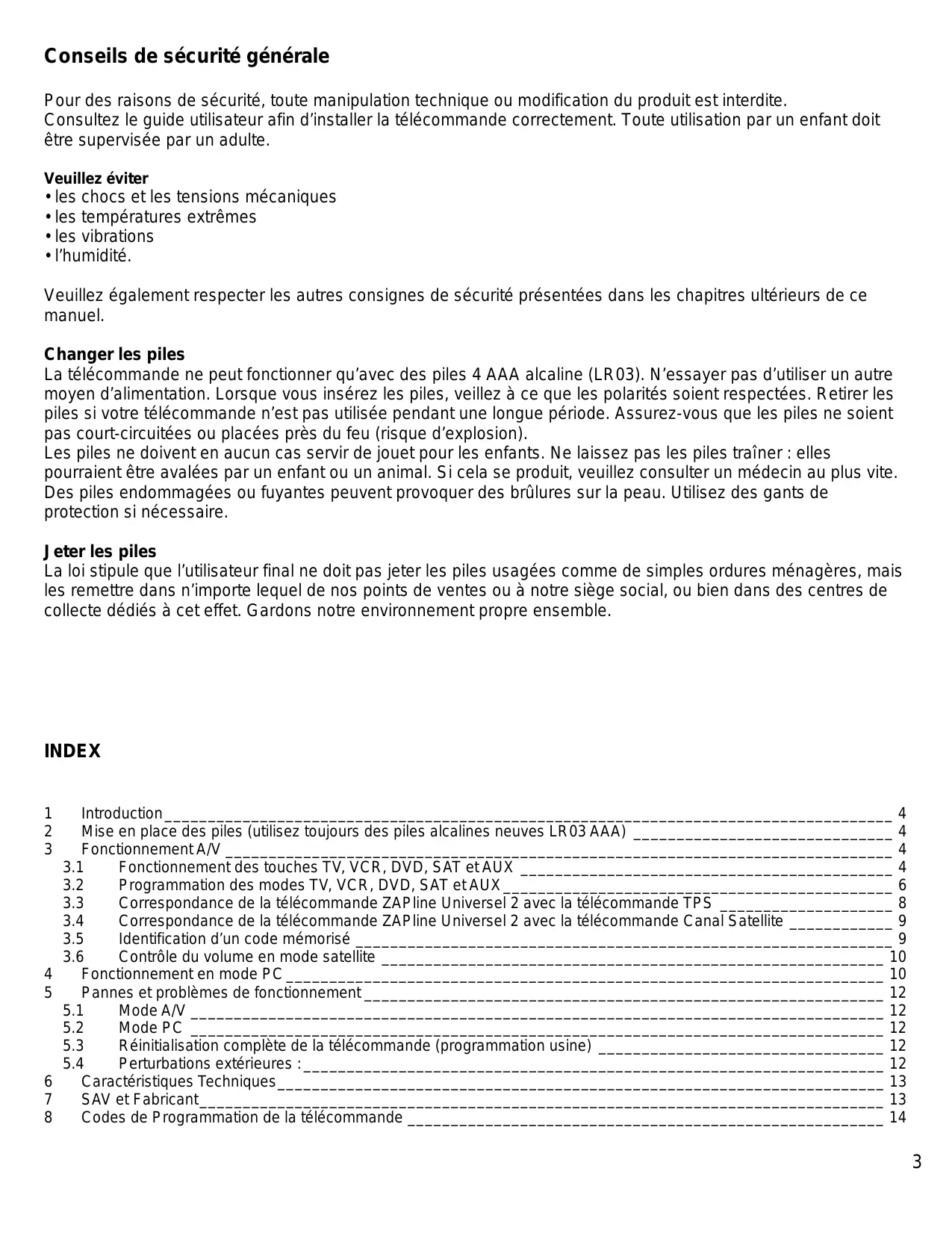

Conseils de sécurité générale

Pour des raisons de sécurité, toute manipulation technique ou modification du produit est interdite.

Consultez le guide utilisateur afin d'installer la télécommande correctement. Toute utilisation par un enfant doit être supervisée par un adulte.

Veuillez éviter

• les chocs et les tensions mécaniques, les températures extrêmes, les vibrations
• l'humidité.

Veuillez également respecter les autres consignes de sécurité représentées dans les chapitres ultérieurs de ce manuel.

Changer les piles

La télécommande ne peut fonctionner qu’avec des piles 4 AAA alcaline (LR03). N’essayez pas d’utiliser un autre moyen d’alimentation. Lorsque vous insérerez les piles, veillez à ce que les polarités soient respectées. Retirez les piles si votre télécommande n’est pas utilisée pendant une longue période. Assurez-vous que les piles ne soient pas court-circuitées ou placées près du feu (risque d’explosion).

Les piles ne doivent en aucun cas servir de jouet pour les enfants. Ne laissez pas les piles traîner : elles pourraient être avalées par un enfant ou un animal. Si cela se produit, veuillez consulter un médecin au plus vite. Des piles endommagées ou fuyantes peuvent provoquer des brûlures sur la peau. Utilisez des gants de protection si nécessaire.

Jeter les piles

La loi stipule que l'utilisateur final ne doit pas jeter les piles usagées comme de simples ordures ménagères, mais les remettre dans n'importe lequel de nos points de ventes ou à notre siège social, ou bien dans des centres de collecte dédiés à cet effet. Gardons notre environnement propre ensemble.

1 Introduction 4 2 Mise en place des piles (utilisez toujours des piles alcalines neuves LR03 AAA) 4 3 Fonctionnement A/V 4

3.1 Fonctionnement des touches TV, VCR, DVD, SAT et AUX 4 3.2 Programmation des modes TV, VCR, DVD, SAT et AUX 6 3.3 Correspondance de la télécommande ZAPline Universal 2 avec la télécommande TPS 8 3.4 Correspondance de la télécommande ZAPline Universal 2 avec la télécommande Canal Satellite 9 3.5 Identification d'un code mémorisé 9 3.6 Contrôle du volume en mode satellite 10

4 Fonctionnement en mode PC 10

5. Pannes et problèmes de fonctionnement 12

5.1 Mode A/V 12 5.2 Mode PC 12 5.3 Réinitialisation complète de la télécommande (programmation usine) 12 5.4 Perturbations extérieures : 12

6 Caractéristiques Techniques 13 7 SAV et Fabricant 13 8 Codes de Programmation de la Télécommande 14

La télécommande Zapline Universal 2 peut contrôler jusqu'à 6 appareils différents (TV, VCR, DVD, SAT, AUX ou un ordinateur sous la touche PC). Elle comprend une bibliothèque de codes préprogrammés permettant le contrôle de presque tous les appareils présents sur le marché actuellement.

Cette télécommande peut également être utilisée comme souris sans fil pour contrôler un PC.

Pour ce faire, elle nécessite un récepteur radio-fréquence/USB relié à votre PC (le CD-ROM complétant le software de contrôle du PC n'est pas inclus, voir paragraphe 4).

2 Mise en place des piles

Utilisez des piles alcalines neuves LR03 AAA

1. Ouvrez le couvercle situé à l'arrière de la télécommande.
2. Insérez 4 piles (LR03 alcaline). Assurez-vous que les piles soient neuves et de marque identique. Respectez la polarité indiquée dans le compartiment à piles.

3.1 Fonctionnement des touches TV, VCR, DVD, SAT et aux

[1] POWER TV, VCR, DVD, SAT, AUX mode Permet d'éteindre le dernier appareil sélectionné [2] Voyant lumineux (LED) Le voyant lumineux clignote pendant le fonctionnement de la télécommande, ou reste constamment allumé lors de la programmation. [3] PC, TV, VCR, DVD, SAT, AUX Permettent de sélectionner l'appareil que l'on souhaite télécommander [4] S Permet de programmer la télécommande avant sa première utilisation. Elle donne accès aux fonctions secondaires de certains appareils A/V (Shift). Pressez la touche S suivie de la touche de fonction que vous souhaitez activer. [5] Pavé directionnel ou Mouse Pad réservée au mode PC [6] L réservée au mode PC [7] R réservée au mode PC

[8] réservée au mode PC [9] CH +/- Sélection de la chaine suivante ou précédente de votre TV ou SAT. En mode DVD : chapitre suivant ou précédent. [10] Volume +/- Réglage du volume. Vous pouvez commander le volume de votre téléviseur même en mode VCR, DVD ou SAT. Inutile de sélectionner le mode TV. [11] Clavier touches numériques 0 - 9 Pour les appareils A/V: Elles fonctionnent de la même manière que celles de votre télécommande d'origine. [12] Mute Permet de couper ou de remettre le son Vous pouvez commander la fonction "Mute" de votre téléviseur même en mode VCR, DVD ou SAT. Pas besoin de sélectionner le mode TV. [13] A/V Sélection d'une source externe (entrée péritel).

En mode programmation par recherche automatique du code, cette touche vous permet de confirmer le code de l'appareil que vous souhaitez commander. Utilisée avec les touches numériques, elle permet, sur certains appareils, de sélectionner directement les chaînes supérieures à 9.

OK pour confirmer la sélection dans le menu

Télétexte ON: Démarre/arrête le Télétexte.

Télétexte OFF: Arrête le Télétexte

Info: affiche des informations sur l'appareil sélectionné.

Télétexte Hold: Arrête le défillement des pages en mode télétexte.

[17] Touche de navigation : haut, bas, droite, gauche : permettent de naviguer dans le menu (TV, DVD etc).

Affichage du menu.

Effacement du Menu

Retour rapide

En mode VCR, DVD ou CD : elle fonctionne de la même manière que celle de vos télécommandes d'origine.

En mode TV : La touche de couleur (Rouge) contrôle le vidéo texte ou certaines fonctions d'appareils bien spécifiques.

Avance rapide

En mode VCR, DVD ou CD : elle fonctionne de la même manière que celle de vos télécommandes d'origine.

En mode TV : La touche de couleur (Bleue) contrôle le video texte ou certaines fonctions d'appareils bien spécifiques

En mode VCR, DVD ou CD : elle fonctionne de la même manière que celle de vos télécommandes d'origine

En mode TV : La touche de couleur (Jaune) contrôle le video texte ou certaines fonctions d'appareils bien spécifiques

En mode VCR, DVD ou CD : elle fonctionne de la même manière que celle de vos télécommandes d'origine.

En mode TV : La touche de couleur (Verte), contrôle le vidéo texte ou certaines fonctions d'appareils bien spécifiques.

[24] REC (enregistrement)

Fonctionne comme celle de votre télécommande d'origine. Afin d'éviter toute erreur, vous devez appuyer 2 fois sur cette touche pour déclencher l'enregistrement.

Pause

En mode VCR, DVD ou CD : elle fonctionne de la même manière que celle de vos télécommandes d'origine.

En mode TV : La touche de couleur (Magenta) contrôle le vidéo texte ou certaines fonctions d'appareils bien spécifiques.

3.2 Programmation des modes TV, VCR, DVD, SAT et aux

Vous pouvez programmer la télécommande de 3 manières différentes

1. Si votre équipement appartient à l'une des 6 marques ci-après (Philips, Sony, Thomson, Saba, Grundig, Nokia), vous pouvez utiliser la méthode de recherche par marque. Utilisez la méthode A dans ce cas.
2. Votre équipement est-il d'une autre marque ? Trouvez votre marque dans le livre des codes, et appliquez la méthode B pour programmer votre télécommande.
3. Si les deux méthodes ci-dessus ne fonctionnent pas, vous pouvez ajouter les codes par la recherche manuelle ou automatique en utilisant la méthode C.

NB: vous pouvez commander un appareil de n'importe quel type (TV, DVD, SAT...) à partir des touches VCR, DVD, SAT, ou AUX.

3.2.1 Méthode a: programmation selon la recherche par marque

Si la marque de votre appareil se trouve dans la liste ci-dessous, utiliser la recherche par marque (plus rapide que la recherche manuelle ou automatique)

Marque code

Philips/Radiola/Sony/Panasonic/JVC/Sharp 1 Thomson/Brandt 3

Grundig/Blaupunkt 5

Marque code

Akai/Toshiba/Daewoo 2

Téléfunken/Saba/Normende 4

Nokia/ITT 6

1. Vérifiez que votre équipement est en marche. Sinon, allumez-le manuellement.
2. Appuyez et maintenez la touche S [4] enfoncée jusqu'à ce que le voyant LED [2] demeure allumé en permanence.
3. Appuyez sur le mode [3] de l'équipement souhaité (par exemple TV).
4. Composez grâce aux touches numériques [11] le code correspondant à la marque de votre téléviseur. Dirigez la télécommande vers votre appareil et appuyez une seule fois sur la touche CH+ [9]. Continuez à diriger la télécommande vers votre équipement jusqu'à ce que celui-ci change de chaîne (la télécommande envoie un nouveau signal infrarouge toutes les secondes, aussi veuillez attendre jusqu'à ce que votre équipement réagisse). Dès que l'appareil change de chaîne, vous devez appuyer immédiatement sur-[14] pour enregistrer le code et stopper le déroulement de la liste. Si vous n'avez pas réagi assez vite, vous avez la possibilité de revenir au code précédent en appuyant sur CH- [9] autant de fois que nécessaire. Dès que l'équipement répond à nouveau, appuyez sur-[14] pour enregistrer le code.

3.2.2 Méthode b : programmation par la saisie des codes

1. Vérifiez que votre équipement est en marche (exemple : TV). Sinon, allumez-le manuellement.
2. Appuyez et maintenez la touche S [2] enfoncée jusqu'à ce que le voyant LED [2] demeure allumé en permanence.

La relâcher ensuite.

1. Appuyez sur la touche mode [3] de l'équipement que vous souhaitez commander (par exemple TV pour un téléviseur).
2. À l'aide de la liste de codes, composez grâce aux touches numériques [11] le premier code à 3 chiffres correspondant à la marque de votre téléviseur. Après avoir entré le code, le voyant lumineux [2] s'éteint. Si le code entré est erroné, le voyant clignote 3 secondes puis s'éteint. Vous devez reprendre la procédure à partir de l'étape 2.
3. Dirigez la télécommande vers votre téléviseur, puis appuyez sur la touche POWER [1].

Si l'équipement s'éteint, vérifie les autres fonctions (par exemple pour un magnétoscope : avance, retard, etc.). Si certaines fonctions ne répondent pas, cela signifie que le code entré n'est pas le bon. Dans ce cas, répétez la procédure ci-dessus avec un autre code correspondant à votre marque.

1. Procédez de la même manière pour les autres équipements que vous désirez contrôler (TV, VCR, SAT, CD, DVD, AUX).

Au cas où l'ensemble des codes proposés dans la liste ne permettrait pas de commander vos appareils audiovisuels (TV, VCR, SAT...), nous vous conseillons d'utiliser la méthode de recherche ci-dessous.

3.2.3 Méthode c: programmation selon la recherche manuelle ou automatique

Lorsque vous recherchez un code inconnu, vous pouvez faire défiler les codes manuellement ou automatiquement. Quand votre équipement réagit, vous pouvez arrêter le processus et mettre en mémoire le code que vous avez trouvé.

NB: La télécommande PC vous permettant de commander un appareil de n'importe quel type (TV, DVD, SAT...) à partir des touches VCR, DVD, SAT, CD, AUX, vous doivent entraîner le code d'un appareil similaire à celui que vous souhaitez commander.

Par exemple, si vous souhaitez programmer un SAT sous la touche VCR, entrez d'abord le code d'un satellite de n'importe quelle marque, selon la procédure décrite dans le § 3.2.1 puis suivez la procédure suivante.

1. Vérifiez que votre équipement est en marche. Sinon, allumez-le manuellement.
2. Appuyez et maintenez la touche S [4] enfoncée jusqu'à ce que le voyant LED [2] demeure allumé en permanence.
3. Appuyez sur le mode [3] de l'équipement souhaité (par exemple TV).
4. Dirigez la télécommande vers votre appareil et appuyez plusieurs fois sur la touche CH+ [9] jusqu'à ce que l'appareil s'éteigne. Si vous dépassez le code recherche vous pouvez retourner en arrière avec la touche CH - [9].
5. Dès que l'appareil que vous souhaitez commander s'éteint, appuyez sur la touche --/-- [14] pour enregistrer le code. C'est tout!

Note : Si votre appareil ne possède pas de touche ‘CH +'[9], utilisez à la place la touche PLAY (VCR, DVD) [22] ou bien la touche POWER [1]. La recherche commence par le dernier code enregistré. Si celui-ci est 030, la recherche commencera à 031 jusqu'au dernier code possible, puis recommencera de 000 jusqu'à 029.

Remarque: Si certaines fonctions de votre équipement ne peuvent pas être commandées, vous devez entrer un autre code.

B Recherche automatique des codes

1. Vérifiez que votre équipement est en marche. Sinon, allumez-le manuellement.
2. Appuyez et maintenez la touche S [4] enfoncée jusqu'à ce que le voyant LED [2] demeure allumé en permanence.
3. Appuyez sur le mode [3] de l'équipement souhaité (par exemple TV). La LED clignote une fois.
4. Dirigez la télécommande vers votre appareil et appuyez une seule fois sur la touche CH+ [9]. Après quelques secondes la télécommande commence à dérouler toute la liste de codes inclus dans sa bibliothèque (environ 1 par seconde). Appuyez une deuxième fois sur CH+ [9] pour réduire la vitesse de test (1 code toutes les 3 secondes).

Dès que l'appareil change de chaîne, vous devez appuyer immédiatement sur -- [14] pour enregistrer le code et stopper le déroulement de la liste. Si vous n'avez pas réagi assez vite, vous avez la possibilité de revenir au code précédent en appuyant sur CH- [9] autant de fois que nécessaire (vous pouvez ré avancer en appuyant sur CH+ [9] si vous êtes allé trop en arrière). 5. Dès que l'appareil répond à nouveau, appuyer sur -- [14] pour enregistrer le code.

Si le voyant clignote plusieurs fois puis s'éteint, c'est que vous n'avez pas réagi assez vite et que la télécommande est sortie du mode de recherche automatique. Recommencez à partir du point 1.

3.3 Correspondance de la télécommande zapline universal 2 avec la télécommande TPS

Le code TPS pour la télécommande ZAPline Universal 2 est 570.

3.4 Correspondance de la télécommande zapline universal 2 avec la télécommande canal satellite

Le code Canal Satellite pour la télécommande ZAPline Universal 2 est 569.

3.5 Identification d'un code mémorisé

1. Appuyez et maintenez la touche S [4] enfoncée jusqu'à ce que le voyant LED [2] reste allumé en permanence.
2. Appuyez sur le mode [3] correspondant au type d'équipement que vous désirez identifier (TV, VCR, SAT...). Le voyant clignote une fois.
3. Appuyez de nouveau sur la touche S [4]. Le voyant clignote une fois.
4. Pour identifier le premier chiffre, appuyez sur chaque touche de 0 à 9 [11] jusqu'à ce que le voyant s'éteigne. La dernière touche sur laquelle vous avez appuyé correspond au premier chiffre du code.
5. Appuyez sur chaque touche de 0 à 9, comme indiqué ci-dessus, pour identifier le deuxième chiffre.
6. troisième chiffre. Quand le troisième chiffre est trouvé, le voyant s'éteint.

N'oubliez pas de noter le code trouvé dans le manuel (très pratique lors du changement des piles..).

3.6 Contrôle du volume en mode satellite

Certains décodeurs satellite et câble ne possédant pas de contrôle du volume en mode satellite ou câble, la télécommande permet de contrôler le volume de la télévision.

Pour les satellites possédant un contrôle du volume, il est possible de choisir, pour chacun des modes, l'appareil que les touches MUTE [23] et VOL [20] contrôleront : le volume de la télévision pour le mode TV, le volume du décodeur satellite pour le mode SAT.

Suivez la procédure ci-dessous :

1. Appuyez sur la touche TV (La télécommande doit être en mode TV pour cette procédure).
2. Maintenez appuyée la touche S [4] jusqu'à ce que le voyant LED [2] reste allumé en permanence.
3. Relâchez la touche S.
4. Appuyez et maintenez appuyé la touche Mute [12] pendant environ 8 secondes.

Durant ces 8 secondes, la LED va s'éteindre, puis clignoter une fois pour indiquer la prise en compte de la fonction volume par défaut, puis s'éteindre définitivement.

1. Si en mode SAT, la télécommande contrôle le volume de la télévision, elle contrôle lorsais le volume du décodeur satellite. Si elle contrôle le volume du décodeur satellite, elle contrôle lorsais le volume de la télévision.

4 Fonctionnement en mode PC

Vous pouvez aussi avec la télécommande ZAPline Universel 2, piloter suive ordinateur.

• Connecter le récepteur HF/USB à un port USB de votre ordinateur.
• Téléchargez gratuitement le logiciel IRAssistant v4.0007 for x10 à l'adresse internet suivante : http://www.irassistant.com/dotcom/v_current/index.php?url=download.inc#ira_.

IRAssistant vous permet de contrôler les fonctionnalités de votre ordinateur à partir de la télécommande universelle HF. Pour ce faire, IRAssistant utilise un système de plugins (greffons) qui lui permet de retranscrire les commandes provenant de la télécommande en ordres compréhensibles par les logiciels. Les plugins permettent notamment d'utiliser votre télécommande comme une souris. Vous devez alors utiliser le pavé directionnel ou Mouse Pad situé sur le dessus de la télécommande, pour déplacer le curseur sur l'écran du PC et utiliser les deux boutons à droite et à gauche pour effectuer les clics droit et gauche d'une souris classique.

5.1 Mode a/v

Si la Télécommande ne marche pas ou a tendance à perdre les codes entrés :

• Vérifiez avec la télécommande d'origine que l'équipement fonctionne correctement. VCR, satellite SAT, etc. de l'équipement que vous désirez commander.
• Si le code de la liste que vous avez entré ne fonctionne pas, essayez le code suivant, ou bien utilisez la recherche automatique AUTOSEARCH.
• Vérifiez la polarité de vos piles (indications +/-) et l'insertion correcte de ces dernières dans le compartiment (voir le contact des piles sur les ressorts logés dans le compartiment).
• La programmation de la télécommande nécessite l'insertion de 4 piles LR 03 alcalines neuves. Si la télécommande a tendance à perdre les codes au bout de quelques jours/semaines, le problème sera résolu par l'insertion de 4 piles neuves et de marque identique.
• Si le voyant lumineux LED reste constamment allumé, généralement après plusieurs mois d'utilisation, cela signifie que les piles doivent être remplacées.
• Réinitialisez complètement la télécommande (paramètres usine) : Voir à la fin de ce paragraphe.

5.2 Mode PC

La fonction souris et/ou contrôle du PC ne fonctionne(nt) pas :

1. Avez-vous appuyé sur la touche PC avant d'utiliser la fonction de la souris, les clics gauche et droit ou une des autres touches ? 2. Vérifiez que vous avez bien branché le récepteur radiofréquence sur un port USB de votre PC. 3. Vérifiez qu'un pilote compatible est chargé (voir installation « IR Assistant ») 4. Réinitialisez complètement la télécommande (paramètres d'usine) : voir le paragraphe 5.3.

5.3 Réinitialisation complète de la télécommande (programmation usine)

• Appuyez et maintenez la touche S [4] enfoncée jusqu'à ce que le voyant LED [2] reste allumé en permanence. Relâchez la touche S.
• Appuyez et relâchez la touche STOP [23] 2 fois.
• Appuyez et relâchez la touche MUTE [12]. Le voyant [2] s'éteint après quelques secondes.

5.4 Perturbations extérieures :

ZAPline Universe 2 travaillant sur une fréquence radio du type (433 MHz) très utilisée par ailleurs, on peut, dans certaines conditions, être perturbé par des produits utilisant cette même fréquence comme des : Volets roulants, Alarmes domestiques, casque sans fil, haut-parleur sans fil....

Sécurité des ondes radios : quand il est allumé, votre ZAPline Universe 2 transmet et reçoit des ondes radio.

Dans ce cadre, il respecte les normes qui s'y appliquent.

Important :

La télécommande ne doit être utilisée que de la façon décrite dans ce manuel et ne doit pas être employée pour des fonctions non prévues.

6 Caractéristiques techniques

Télécommande Universelle HF :

Type : programmable 5 en 1

Fréquence d'émission : 433.92 MHz

Type de modulation : AM 100% numérique

Puissance de transmission : 10mW

Portée en habitation : ~30m

Antenne : intégrée

Fréquence infrarouge : 38kHz

Portée infrarouge: 7m (rayon de)

Notice et bibliothèque : fournies

Récepteur HF:

Type: Récepteur HF 433.92 MHz

Connexion vers PC : Port USB

Récepteur Zapline :

Alimentation par secteur : 230V/50Hz

Consommation : <2W

Température de fonctionnement : 10 à 45°C

Conforme à la Directive Européenne R&TTE 1999/05/CE. Selon la directive, ce produit peut être mis en service dans les pays cochés dans le tableau ci-contre :

BE √	DK √	GR √	ES √	FR √
IRE √	IT √	LU √	NL √	AT √
PT √	FI √	SE √	DE √	UK √

GARANTIE 2 ANS : Pièces et main d'œuvre

7 SAV et fabricant

CGV - Compagnie Générale de Videotechnique

Rue Théodore Monod

ZA la Vogie BP04

67541 OSTWALD Cedex

Service Hotline: [phone] (1.34€/appel puis 0.34€ par minute)

Du lundi au vendredi de 8h00 à 18h00 NON STOP.

Fax: [phone]

Email: [e-mail]

Internet: www.cqv.fr

8 Codes de programmation de la télécommande

Télévisions P 11 à 15 DVD P 15 à 16 Magnétoscopes P 16 à 17 Lecteurs Laser Disc P 17 Cable P17 Récepteurs Satellite P 17 à 20 Lecteurs CD P 20 à 21 Amplificateurs/Tuners/Récepteurs P 21 à 22 Lecteur cassette P 22 MINI Systems P 22 Divers P 22

TELEVISIONS

A
ACME	003	044
ADA	022
ADC	010	003
ACURA	009	074
ADMIRAL		000	001	002
	019	021	053	108
ADYSON		003
AGAZI	002
AGB	123
AIKO	003	004	009
AIWA	087	184
AKAI	004	006	008	009
	011	051	061	068
	069	070	086	133
	141	169
AKIBA	011
AKITO	025
AKURA	002	011	071
ALBA	003	009	011	027
	028	053	062	068
	083	162	169	171
ALBIRAL		037
ALKOS	164
ALLORGAN		026	157
ALLSTAR		051
AMPLIVISION		003
AMSTRAD		002	009	011
	013	030	068	069
	071	074	108	123
ANAM	009	065	109
ANGLO	009
ANITECH		002	009	043
	109
ANSONIC		009	014
ARCAM DELTA		003
ARC EN CIEL		045	126	139
ARISTONA		051	169
ARTHUR MARTIN		158
ASA	000	016	017	018
	021	110
ASBERG		043	051
ASTRA	009

ASUKA 002	003	011
ATLANTIC	003	051	157
ATORI 009
AUDIOSONIC	003	009	011
051	139	157	169
AUDIOTON	003
AUSIND 043
AUTOVOX	000	002	003
043	101	125	157

BAIRD	111	139
BANG & OLUFSON			000	199
BASIC LINE		009	011	051
BASTIDE		003
BAUR	076	118	132	141
	169
BEKO	007	034	083
BEON	051	169
BEST	113
BESTAR		051	115
BINATONE		003
BLACK DIAMOND			171
BLACK STAR		129
BLAUPUNKT		008	022	100
	112	117	135	202
BLUE SKY		011
BLUE STAR		120
BONDSTEC		129
BOOTS	003	025
BPL	120
BRANDT		022	036	045
	046	126	127	139
BRION VEGA		000	051	169
BRITANNIA		003
BRUNS	000	007
BSR	026	131
BTC	011
BUSH	009	011	019	024
	025	027	028	051
	062	068	107	115
	120	131	132	139
	167	169	171

CAPSONIC	002
CARREFOUR	027
CASCADE	009
CATHAY	051	169
CENTURION	051	169
CENTURY	000
CGE	053	129	131
CIMLINE	009	028
CITY	009
CLARIVOX	037	169
CLATRONIC	002	003	009
011	030	043	051
083	129
CONCORDE	009
CONDOR	003	051	083
198
CONTEC	003	009	027
029	030
CONTINENTAL EDISON	022	036
045	046	111	126
139
COSMEL	009
CROSLEY	000	043	129
131
CROWN009	043	051	053
083	121	169
CS ELECTRONICS	003	011
129
CTC	129
CTC CLATRONIC		014
CYBERCOM	002	009	038
042	044	047	061
063	067	068	087
103	107	115	154
155	156	168	171
175	176	177	181
205	206	207	208
228
CYBERTRON	011
D
DAEWOO	003	009	051
058	094	115	191
DAINICHI	011
DANSAI 002	051	169
DANTAX	034	088	148
161	169	171
DATSURA	121
DAYTON	009
DE GRAAF	006	019	033
DECCA 003	004	025	030
051	123	169
DESMET	051	169
DIGIALITY	203
DIXI 009	051	169
DTS 009
DUAL 002	003	009	038
042	044	047	061
063	067	068	087
089	103	107	115
125	126	131	139
154	155	156	160
168	171	175	176
177	181	205	206
207	208	228
DUAL-TEC	003	009	131
DUMONT	000	003	014
017	018
DUX 169
DYNATRON	051	169

ELBE	037	108	157
ELCIT	000
ELECTRO TECH	009
ELECTA120
ELIN	003	016	018	051
	169
ELITE	011	051
ELMAN	014	131
ELTA	009
EMERSON		000	127	141
ERRES	051	169
ETRON	009
EURO-FEEL		002
EUROLINE		088	149	169
EUROMANN		002	003	051
EUROPHON		003	014	025
	051	123	131
EXPERT		157

FENNER	009	115
FERGUSON	035	036	037
050	052	081	095
111	127	163	169
FIDELITY	003	019	068
074	095	096
FINLANDIA	006	019	110
128
FINLUX 000	003	004	014
016	017	018	043
051	061	063	110
123	131	157	167
169
FIRST LINE	003	009	026
051	062	129

FISHER 000	003	006	018
027	029	040	083
131
FLINT 051	148
FORGESTONE	095
FORMENTI	000	001	003
043	125	131	133
169
FORTRESS	000	001
FRONTECH	002	009	019
021	068	118	129
FUJITSU	004	116	157
FUNAI 002	026
G
GALAXY	053	083
GBC 009	027	131
	GEC	003	004
021	041	051	123
132	141	169
GELOSO	009	019	131
GENERAL TECHNIC		009
GENEXXA	011	021	051
GOLDSTAR	003	009	012
019	051	084	093
129	131	169	171
GOODMANS	002	004	009
027	028	051	068
093	111	115	127
153	169	171
GORENJE	083
GPM 011
GRAETZ	021	141	142
GRANADA	003	004	006
019	027	031	040
043	051	054	064
123	127	128	133
138	169
GRANDIN	009	011	120
169
GRUNDIG	008	017	043
091	101	114	117
135	136
H
HAAZ 228
HALIFAX	002	003
HAMPTON	003
HANSEATIC	003	007	009
026	027	051	073
118	131	141	169
HANTAREX	009	123
HARWOOD	171
HAUPPAUGE	193
HCM 002	003	009	074
120
HIFIVOX	139
HINARI 006	009	011	027
043	051	137	169
171
HISAWA	011	120	148
HITACHI	003	004	016
019	021	023	027
033	041	045	046
047	085	118	123
131	133	138	138

	139	140	141	142
	144
HOSHALI011
HORNYPHON	051
HUANYU	003	115
HYGASHI	003
HYPER 003	009	129	131
HYPSON	002	003	051
	120	169
I
ICE 002	003	009	011
	051	068
IMPERIAL	021	043	051
	053	083	129	131
INDESIT	024	101
INDIANA	051	169
INGELEN	021
INGERSOL	009
INNO HIT	003	004	009
	011	051	093	123
	169
INNOVATION	002	009	061
	067	068	087	103
	107	111	115	154
	156	168	171	175
	176	177
INTERBUY	009	109	129
INTERFUNK	000	021	051
	129	139	141	169
INTERVISION	002	003	014
	109
IRRADIO	009	011	051
	068	169
ISUKAI	011		ITC	003
	131	ITS	011	051
	068	120
ITT	009	021	031	061
	132	133	141	142
	143
ITV	009	088	169	171
J
JEC	164
JVC	027	051	068	081
K
KAISUI 003	009	011	120
KAMOSONIC	003
KAMP 003
KAPSCH	021	157
KARCHER	003	009	016
	037	169
KENDO 014	019	028	108
KENNEDY	131	157
KINGSLEY	003
KNEISSEL	174
KOLSTER	051
KONKA 011	047	229
KORPEL	051	169
KORTING	000
KOYODA	009
KTV 003
KURO 121
KYOTO 037

LENCO 009

LENOIR 003 009

LESA 129

LEYCO 002 004 026 051

LG 003 009 012 019

051 084 088 093

119 129 131 149

169 171

LIESENK 169

LIFE 002 009 061 067

068 087 103 107

111 115 154 156

168 171 175 176

LIFETEC 002 009 038

042 044 047 061

063 067 068 087

103 107 111 115

154 155 156 168

171 175 176 177

181 205 206 207

208 228

LOEWE 097 098

LOEWE OPTA 000 051 169

LOGIK 030

LUMA 019 141 157 169

LUMATRON 002 019 051

074 141 157 169

LUX MAY 051

LUXOR 003 019 047 077

093 101 132 138

M-ELECTRONIC 003 009 016

018 021 036 051

068 109 110 115

139 169

MAGNADYNE 000 014 123

129 131 169

MAGNAFON 003 014 043

MAGNUM 002 009 061

067 068 087 103

107 111 115 154

156 168 171 175

176 177

MANDOR

MANESTH 002 003 028

051 169

MARANTZ 051 169

MARELLI 000

MARK 051 169

MATSUI003 004 009 013

019 025 026 027

028 030 051 062

068 091 123 147

148 164 169 173

MATSUSHITA 065

MCMICHAELO41

MEDIATOR 051 169

MEDION 002 009 038

042 044 047 061

063 067 068 087

103 107 115 154

155 156 168 171

175 176 177 181

205 206 207 208

MEMOREX 009

MEMPHIS 004 009 113

METZ 000 075 135 151

152 201

MICROMAXX 002 009 038

042 044 047 061

063 067 068 087

103 107 111 115

154 155 156 168

171 175 176 177

181 205 206 207

208 228

MICROSTAR 002 009 038

042 044 047 061

063 067 068 087

103 107 111 115

154 155 156 168

171 175 176 177

181 205 206 207

208 228

MINERVA 017 101 135

MINOKA 051

Récepteurs satellite

AKAI 552

ALBA 401 402 404 405

407 482 562

ALDES 405 408 409

ALLSAT 410 462 552

ALLSONIC 408 428

AMPERE 422

AMSTRAD 415 416 417

419 421 541 555

ANKARO 408 428

ANTTRON 401 407

APOLLO 401

ARCON 415 422 424 426

ARMSTRONG 419

ASAT 552

AST 435

ASTON 406 594

ASTRA 419 429 431 432

ASTRO 407 409 428 439

AUDIOTON 407 462

AXIS 415 428 432 456

BARCOM 424

BEST 424 428

BLAUPUNKT 439

BOCA 419 502 635

BRANDT 565 566 567

BRAIN WAVE 444

BROADCAST 443

BT SATELLITE 420 574

BUSH 402 404 410 446

482 562

CANAL+569

CHANNELMASTER 405

CHAPARRAL 507

CHESS 547 586

CITYCOM 402 459

CLATRONIC 444

CLEMENS KAMPHUS 491

CNT 409

COLUMBUS 477

COMMLINK 408

COMTECH 456

CONDOR 428

CONNEXIONS 438 454

CONTEC 456 459

COSAT 462

CROWN419

CYBERCOM 412 413 423

428 493 504 511

566 583 586 587

618 619

CYBERMAXX 618

DAERYUNG 438

DANSAT 410

DDC 405

DECCA 460

DELEGA 405

DEW 456

DIAMOND 461

DISKXPRESS 424 454

DITRISTRAD 462

DNT 438 552

DONG WOO 501

DRAKE 463 557

DUAL 412 413 423 428

493 504 511 566

583 586 587 618

ECHOSTAR 425 438 464

465 467 481 578

579 580 581 586

EINHELL 401 408 417

ELEKTA409

ELTA 401 428 462 552

EMANON 401

EMME ESSE 428 446 491

EP SAT 402
EURODEC	603
EUROSAT	419
EUROSKY	419	428
EUROSPACE	468
EUROSTAR	419
EXATOR	401	407
F
FERGUSON	402	410	446
471	472	473	603
FIDELITY	415	417
FINLANDIA	402
FINLUX 402	429	475	480
487	608
FINNSAT	456	603
FORCE 535	553	577
FOXTEL602
FRACARRO	562
FRANCE SATELLITE/TV		477
FREECOM	401	489
FTE 420	422	496
FUBA 401	424	428	431
438	439	477	480
548	552
G
GALAXIS	408	428	432
456	462	478	484
535	582	583
GALAXY	424
GMI 419
GOLDSTAR	489
GOODING	483
GOODMANS	402	482	526
GRANADA	429
GROTHUSEN	401	489
GRUNDIG	402	407	436
439	446	483	495
512	550	555	584
602
H
HANSEATIC	504
HANTOR	401	444	501
HANURI409$
HELIOCOM	422
HINARI 405
HIRSCHMANN	439	487	488
491	522	547	548
558
HISAWA	444
HITACHI	402	446	537
HOUSTON	462
HUTH 408	411	419	443
444	456	462	491
HUMAX 485	517	582
HYUNDAI	486
I
IMPERIAL	482	562

INNOVATION	428	493	504
511	583	586	587
618	619
INTERTRONIC	419
INTERVISION	462
ITT/NOKIA	402	429	446
454	487	537	548
J
JOHANSSON	444
JSR 462
JVC 483
K
KATHREIN	439	441	459
496	498	499	507
549	552	607	617
KOSMOS	489	491	496
KR 407
KREISELMEYER	439
KYOSTAR	401
L
LABGEAR	513
LASAT 409	428	500	501
502	565	566	567
LENCO 401	420	489	503
LENG 444
LENNOX	462
LENSON	479
LIFE 583
LIFESAT	412	413	423
428	493	504	511
583	586	587	618
619
LIFETEC	412	413	423
428	493	504	511
583	586	587	618
619
LION 468
LG 489
LORRAINE	489
LUPUS 428
LUXOR 417	429	537	548
LYONNAISE	603
M
MACAB 603
MANHATTAN	402	403	409
446	462	633
MARANTZ	552
MASCOM	409
MASPRO	402	446	471
483	507	558
MATSUI 483	574
MB 504
MEDIAMARKT	419
MEDIASAT	432
MEDION	412	413	423
428	493	504	511
566	583	586	587
618	619
MEGA 552

METRONIC	401	407	408
409	424	601	612
613	614	615	632
METZ 439
MICROMAXX	412	413	423
428	493	504	511
583	586	587	618
619
MICROSTAR	412	413	423
428	493	504	511
583	586	587	618
619
MICRO TECHNOLOGY		468
MINERVA	439	483
MITSUBISHI	402	439	574
MITSUMI	502
MORGANS	419	502	552
MORGAN SYDNEY		611
MULTICHOICE	602
MULTISTAR	496	501
MULTITEC	586	587
MURATTO	437	489
N
NAVEX 444
NEC 509	510
NEUHAUS	432	462	479
NEXTWAVE	414	585
NIKKO 419
NOKIA 402	429	446	454
487	519	530	531
544	548	563	564
NOMEX 622
NORDEMENDE	401	402	405
409	472	549	603
NOVIS 444
O
OCEANIC	461	468
OCTAGON	401	407	456
OKANO 419	491	496
OPTEX 459	462
ORBIT 435
ORBITECH	401
ORIGO 468
OSAT 407
OTTO VERSAND		439
P
PACE 402	410	439	446
471	482	508	527
555	559	584
PACIFIC	461
PALCOM	405	431	477
479
PALLADIUM	419	483
PALTEC431
PANASONIC	402	446	542
555	584
PANDA 402	410	427	434
436	446	455	483
493	495	508	515
550	552	561	599
600	605
PHOENIX	456	482
PHONOTREND	408	462	491
PIONEER	620
POLSAT	603
POLYTRON	459
PREDKI 444
PREMIERE	462	544	564
569
PRIESNER	419
PROFI 503
PROMAX	402
PROSAT	404	405	408
482	562
PROTEK	461
PROVISION	409
Q
QUADRAL	405	408	428
QUELLE	417	439
QUIERO	603
R
RADIOLA	552
RADIX 438	630
RAINBOW	407
REDIFFUSION	510
REDPOINT	432
REDSTAR	428
RFT 408	552
RUEFACH	503
S
SABA 404	409	446	468
471	472	543	556
562	565	571	572
573	575
SABRE 402
SAGEM 603	604
SAKURA	456	482
SALORA	429	509	510
527
SAMSUMG	401	426
SAT 405	415	435	437
SATCOM	443	504	523
SATEC 446
SATFORD	443
SATMASTER	443
SATPARTNER	401	407	409
444	489	491
SCHNEIDER	428	455	511
583	586	587	618
635
SCHWAIGER	411	412	430
433	440	459	498
504	508	516	566
573	575	576	577
582	583	585	587
598	616	631	633
635
SEEMANN	419	432	438
SEG	401	428	444
504	541	631	634
SELECO	462
SIEMENS	439
SILVA 489
SKARDIN	432

SKY DIGITAL	555	584
SKYMASTER	408	504	546
547	586	587	588
589	590	591	592
621
SKYMAX	552
SKYVISION	462
SONY 418	555	584
SR 419	472	502
STARLAND	586
STARRING	444
STAR TRAK	401
STRONG	401	407	428
454	489	545	562
SUMIDA419
SUNSTAR	419	502	527
T
TANDBERG	603
TANDY 407
TANTEC	402	446	471
477	479
TATUNG	460
TCM 412	413	423	428
493	504	511	583
586	587	618	619
TECO 419	502
TECHNILAND	443
TECHNISAT	438	479	528
529	623
TELANOR	405
TELASAT	504
TELEFUNKEN	401	446	560
565	566	567	574
TELEKA407	419	426	438
TELEMASTER	409
TELEMAX	500
TELESAT	504
TELESTAR	479
TELEVES	402	610	611
TELEWIRE	462
TEVION 412	413	423	428
493	504	511	566
583	586	587	618
619
THOMSON	402	472	532
560	568	574	603
THORENS	461
THORN 402	410	446	471
473
TIOKO	459
TONNA 402	443	462
TPS 570
TRIAD 435	437	489	533
TRIASAT	480
TRIAX 439	479	565	609
TWINNER	610	611
U
UNIDEN534
UNISAT 419	456
UNITOR424	444
UNIVERSUM	439	475	483
487
V

VARIOSTAT	439
VECTOR	468
VENTANA	552
VIA DIGITAL	568
VISIOSAT	444	462	586
593	594	595	596
597
VIVANCO	536	624
VORTEC	401	426
V-TECH 435	437	515	537
W
WEWA 402
WEVASAT	402
WINERSAT	444
WISI 402	435	437	438
439	533	538	539
540	597	625	626
627	628	629
WITTENBERG	415
WOORISAT	409
Z
ZEHNDER	409	424	428
437	496	498	541
631	632
ZODIAC 407
Lecteurs CD
A
ADCOM 648
AIWA 649	650	651	751
AKAI 653	654	655
ALBA 656
ARCAM 732
B
BESTAR	659
BSR 660
BUSH 661
C
CARRERA	663
CONDOR	660
CYBERCOM	643	664	668
675	694	730	742
743	744	745	746
747	801	802	803
D
DENON 665	666
DUAL 643	648	664	668
675	694	730	742
743	744	745	746
747	798	801	802
803

E					MICROMAXX	643	664	668
					675	694	730	742
EMERSON	648	659			743	744	745	746
ELTA 667	668	693	694		747	801	802	803
	745				MICROSTAR	643	664	668
					675	694	730	742
F					743	744	745	746
					747	801	802	803
FISHER 669					MISSION	732
G					N
GENEXXA	659	671	672		NAD	671	733	736
	673	675	676	677		737	800
GOLDSTAR	663				NAIM	732
GOODMANS	678	679			NAKAMICHI	699	700
GRUNDIG	680	697	698
	732				O
H					ONKYO	640	701	703
					785	792
HARMON KARDON		683
HITACHI	648	685	686		P
					PANASONIC	661	705
					PHILIPS647	706	732
I					PHILIPS CD-V	640
INNOVATION	730	742	743		PIONEER	673	677	753
	744	745	746	747		732
J					Q
JVC 662	687				QUAD	732
K					R
KENWOOD	669	688	689		REALISTIC	648	659	675
	690	762			ROADSTAR	706	708
L					ROTEL	732
LIFETEC	643	664	668		S
	675	694	730	742
	743	744	745	746
	747	801	802	803
LINN 732					SANSUI	647	709	711
LG 663					732
LUXMAN	691				SCHNEIDER	627	660	732
					SCOTT 659
					SHARP 672	712	713	714
					SHERWOOD	782
					SINGER803
M					SKYMASTER	778
					SONY	671	716	718
MAGNUM	730	742	743		741	748	749	750
	744	745	746	747
					T
MARANTZ	695	732			TANDBERG	732
MATSUI 696	732				TCM	643	664	668
MEDION	643	664	668		694	730	742	743
	675	694	730	742
	743	744	745	746
	747	801	802	803
					TEAC	795
MEMOREX	648	659	677		TECHNICS	705	721	763
MERIDIAN	732				787
MICROMEGA	732				TELEFUNKEN	648

TEVION 643	664	668	675
694	730	742	743
744	745	746	747
801	802	803
THEORIE & ANWENDING			804
THOMSON	642	648
TOSHIBA	722	723
U
UNIVERSUM	732
V
VECTOR RESEARCH		663
VICTOR 687
W
WELLTECH	675	694	744
Y
YAMAHA	712	720	725
YORX 771

Amplificateurs/Tuners/Récepteurs

C
CYBERCOM	641	775
D
DENON 779	781
DUAL 641	775	797
E
ELTA 667	668
G
GRUNDIG	697	698	727
H
HARMON KARDON		682
K
KENWOOD	761
L
LIFETEC	641	775
LINN 657
M
MARANTZ	727
MEDION	641	775
MICROSTAR	641	775
MICROMAXX	641	775

N
NAD	735	736	737	738
	799	800
O
ONKYO	785	792	793

PHILIPS646	727
S
SANSUI 727
SCHNEIDER	791
SHERWOOD	782
SONY 739	740	755	757
758	759	760

T
TCM	641	775
TEAC	794	796
TECHNICS		764	777	788
TEVION	641	775
THEORIE & ANWENDING				805
THOMSON		642	766
Y
YAMAHA		724	752	770
	771	772

Lecteurs cassette

A
AIWA	790
D
DENON	780

G
GRUNDIG	729	698

H
HARMON KARDON	681
K
KENWOOD	761
M
MAGNAVOX	729
MARANTZ	729

N
NAD 799
O
ONKYO 784
P
PHILIPS729
S
SANSUI 729
SHERWOOD 783
SONY 754 755 756
T
TEAC 794
TECHNICS 764 777 786
THOMSON 642
Y
YAMAHA 724 772

MINI Systems

A
AIWA	773	774
C
CYBERCOM	745	652	658	704

D
DUAL	652	658	704	745
	797
E
ELTA	693	745

L
LIFETEC	652	658	704
	745
M
MEDION	652	658	704
MICROSTAR	652	658	704
MICROMAXX	652	658	704
745

P
PIONEER	753

S
SAMSUNG	768
SHARP 789
SONY 741

T
TCM	652	658	704	745
TEVION	652	658	704	745

W
WELLTECH	652

Divers

Audio Combi		644
CDR	647	675
DBS	645
Video CD		640

La société C. G. V. certifie que le produit :

Système de transmission H. F. de télécommande infrarouge

• est conforme à la Nouvelle Directive Européenne R&TTE 1999/5/CE du conseil, du 7 avril 1999, « Sécuritéasse tension » (73/23/CEE) par application de la norme EN 60065.
• est conforme à la Nouvelle Directive Européenne R&TTE 1999/5/CE du conseil, du 7 avril 1999, «Compatibilité Electromagnetique» (89/336/CEE) par application des normes EN-300 220 et ETS 300 683.

Le 04 octobre 2005

PDG de C. G. V

La liberté des images

COMPAGNIE GENERALE DE VIDEOTECHNIQUE

www. cgiv. fr
