CD30 - Chaîne Hi-Fi Micromega - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lecteur CD
Marque	Micromega
Modèle	CD30
Dimensions (L x P x H)	430 x 250 x 70 mm
Poids	6,0 kg
Alimentation	Tension secteur (vérifier étiquette), consommation max 40 W
Types de disques compatibles	CD, CD-R, CD-RW
Bande passante	DC - 20 kHz (-0,5 dB)
Rapport signal/bruit + distorsion	< -96 dB à 1 kHz
Diaphonie	> 100 dB à 1 kHz
Impédance de sortie analogique	600 Ω
Niveau de sortie analogique	2 Vrms / 0 dB
Suréchantillonnage (CD30)	132,3 kHz
Fonctions de lecture	Programmation (40 plages), répétition (plage/disque), lecture aléatoire, balayage (10 s/plage), répétition A-B, recherche avant/arrière
Affichage	Afficheur alphanumérique 10 caractères, mode réduit
Sortie numérique	Activable/désactivable (pression longue sur MODE)
Interface RS-232	Optionnelle (connecteur DB9)
Vitesse du tiroir	Réglable : LOW, MED., HIGH
Télécommande	Fournie (système Micromega, piles AAA incluses)
Garantie	2 ans (à compter de la date d'achat)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Accessoires fournis	Câble secteur, télécommande, 4 piles AAA

FOIRE AUX QUESTIONS - CD30 Micromega

Comment modifier la langue d'affichage du lecteur CD30 ?

Lors de la première mise sous tension, ou en maintenant NEXT et PREV enfoncées tout en allumant l'interrupteur secteur, vous avez 5 secondes pour appuyer sur PLAY (français) ou MODE (anglais). Par défaut, l'anglais est sélectionné.

Comment programmer une liste de lecture de plusieurs plages ?

Utilisez la télécommande. Sélectionnez la première plage avec les touches numériques, puis appuyez sur PROG. L'affichage indique le nombre de plages programmées et la durée totale. Répétez pour ajouter jusqu'à 40 plages. Pour lire, appuyez sur PLAY. Pour effacer, appuyez sur DISC à l'arrêt.

Comment répéter une plage ou tout le disque ?

Pendant la lecture, appuyez sur REPEAT. Une fois pour répéter la plage en cours (icône RPT1), deux fois pour répéter tout le disque (icône RPT ALL), une troisième fois pour revenir à la lecture normale.

Comment activer la sortie numérique ?

Effectuez une pression longue sur la touche MODE de l'appareil jusqu'à ce que l'afficheur indique "DIGITAL OUT ON". Pour désactiver, même procédé jusqu'à "DIGITAL OUT OFF". L'état est mémorisé.

Comment utiliser le mode CD-Text ?

Si le disque supporte CD-Text, appuyez sur MODE pour activer (afficheur "CD-TEXT ON"). Appuyez à nouveau pour désactiver. L'affichage défile si le texte dépasse 10 caractères.

Comment régler la vitesse d'ouverture du tiroir ?

Éteignez l'appareil. Maintenez PLAY et PREV enfoncés, puis allumez l'interrupteur secteur. L'afficheur indique "SPEED MED". Utilisez NEXT (SLOW), MODE (MED) ou STANDBY (HIGH) pour choisir, puis confirmez avec DISC.

Comment effectuer une recherche rapide avant ou arrière ?

Maintenez la touche NEXT enfoncée pour une recherche avant, ou PREV pour une recherche arrière. Le maintien prolongé augmente la vitesse. Le volume est atténué pendant la recherche.

Comment utiliser la lecture aléatoire ?

En lecture ou à l'arrêt, appuyez sur RANDOM de la télécommande. L'afficheur indique "RANDOM". Pour arrêter, appuyez sur DISC ou STOP, puis à nouveau pour annuler le mode.

Comment répéter un passage spécifique (fonction A-B) ?

Pendant la lecture, au point de départ, appuyez sur A-B. L'afficheur indique "A-". À la fin du passage, appuyez de nouveau sur A-B. La répétition en boucle commence. Appuyez une troisième fois pour revenir en lecture normale.

Que faire si l'appareil n'affiche rien ou semble ne pas fonctionner ?

Vérifiez d'abord la connexion secteur et que l'interrupteur arrière est sur "Marche". Assurez-vous que l'appareil n'est pas en veille (appuyez sur STANDBY). Vérifiez que le disque est correctement inséré (face imprimée vers le haut). Si le problème persiste, contactez votre revendeur agréé.

MODE D'EMPLOI CD30 Micromega

* Photos non contractuelles

Cher client,

Nous vous remercions d'avoir choisi un des trois lecteurs Micromega : CD-10, CD-20, CD-30. Ces lecteurs se différentient avant tout par leurs performances audio. Cette notice est donc commune aux trois modèles.

Ces appareils allient une très haute qualité de restitution sonore à une très grande facilité d'utilisation. La lecture de ce manuel d'instruction n'est pas inutile et vous permettra de tirer le meilleur parti de toutes les fonctions originales de votre lecteur.

Verification

Vérifiez avec attention l'état du carton d'emballage. Si vous avez le moindre doute à ce sujet, n'hésitez pas à contacter votre revendeur.

Deballage

Retirez avec le plus grand soin votre appareil de son carton. Nous vous conseillons de conserver ce dernier dans un endroit sûr et sec. Si vous deviendrez retourner votre appareil chez votre revendeur, il vous faudra impérativement le renvoyer dans son emballage d'origine car la garantie ne s'applique qu'à cette seule condition.

Accessions

En ouvrant le carton vous trouvez les accessoires suivants :

Un câble secteur. Une télécommande système Micromega 4 piles 1V5/AAA

Tension secteur

Vérifie que la tension secteur indiquée sur l'étiquette signalétique sur le côté du carton d'emballage et sous l'appareil est bien celle qui dessert votre habitation.

Dans le cas contraire, veuillez contacter votre revendeur agréé.

Installation

Afin de profiter au maximum de tous les avantages de votre lecteur, il est important de l'installer dans de bonnes conditions.

Nous vous conseillons, dans la mesure du possible, d'installer l'appareil sur les étagères d'un rack audio ou d'un meuble hi-fi afin d'éviter tout problème.

Raccordements

Raccordez Your lecteur au moyen du câble secteur fourni et vérifiez que l'interrupteur Marche-Arrêt est sur O.

Raccordez les sorties analogiques aux entrées respectives de votre amplificateur.

Vous pouvez aussi raccorder la sortie numérique à un convertisseur extérieur ou à un enregistreur numérique.

Mise sous tension

Après avoir raccordé toutes vos sources et appareils périphériques, vous pouvez alors mettre le lecteur CD sous tension en agissant sur l'interrupteur Marche/Arrêt situé à gauche du bloc secteur à l'arrière de l'appareil. Un message indiquant le modèle s'inscrit pendant une seconde.

Lors de la première mise sous tension, ou lorsque les touches NEXT et PREV sont pressées simultanément au moment où l'on met l'interrupteur en position "Marche", vous avez la possibilité de désirer la langue d'affichage du lecteur.

Vous avez alors 5 secondes pour appuyer sur PLAY pour sélectionner le français ou MODE pour sélectionner l'anglais.

Par défaut, le lecteur CD se met automatiquement en anglais si aucun choix n'est effectué par l'utilisateur.

Ensuite, un message de bienvenue s'affiche :

Puis la diode de Standby s'allume, indiquant que l'appareil est en veille.

Appuyez sur la touche Standby du lecteur ou CD de la télécommande. L'appareil se met alors en marche. Si un disque est présent, l'appareil le lit et l'affichage indique son contenu, sinon, il indique :

FACE avant

• DISC: Arrêt de la lecture. Activation/désactivation de l'affichage réduit (pression longue).
• PLAY: Début de la lecture/pause
• PREVIOUS: Sélection de la plage précédente et Retour rapide.
• NEXT: Sélection de la plage suivante et Avance rapide.
• MODE: Activation/désactivation du mode CD Text et activation/désactivation de la sortie numérique (pression longue)
• STANDBY: Mise en et hors veille de l'appareil. La diode bleue située au milieu de l'appareil indique le mode veille.

Afficheur

L'afficheur vous indique :

• Sur la partie gauche, la plage en cours.
• Le statut de l'appareil dans la partie centrale.
• Le temps en minutes et secondes sur la partie droite.

Ouvrez le tiroir en appuyant sur DISC et placez un disque. À la fermeture du tiroir ou à la mise en marche, l'appareil lit la table des matières :

Puis il indique le contenu du disque :

Si aucun disque n'est détecté, l'affichage indique "AUCUN CD". Appuyez sur la touche PLAY pour commencer la lecture. L'affichage indique alors :

L'afficheur vous indique la plage en cours, le mode Lecture et le temps écoulé.

Vous pouvez arrêter la lecture à tout moment en appuyant sur la touche DISC de votre lecteur ou STOP de la télécommande.

Mise en VEILLE

Pour permettre le lecteur en veille, appuyez sur la touche STANDBY de l'appareil ou de la télécommande.

Si le tiroir est ouvert, l'appareil le ferme puis la diode située au-dessus du bouton Standby s'éclaire indiquant que l'appareil est en veille.

Affichage REDUIT

Vous pouvez désirer réduire l'affichage au minimum en appuyant sur la touche Display de la télécommande ou en effectuant une pression longue sur la touche DISC du lecteur. Dans ce cas, l'appareil affiche un seul point à l'écran :

Lors de la pression sur une touche, l'affichage redevient normal pendant 5 secondes afin de pouvoir vérifier que la fonction a bien été prise en compte.

Pour revenir au mode d'affichage normal, sélectionnez Display sur la télécommande ou effectuez une pression longue sur la touche DISC du lecteur.

Selection d'une PLAGE

La sélection d'une plage peut se faire via les touches numériques de la télécommande. Vous pouvez aussi utiliser les touches NEXT et PREV du clavier ou de la télécommande pour accéder à une plage.

Programmation

Vous pouvez programmer jusqu'à 40 plages d'un même disque. La programmation ne peut se faire qu'à partir de la télécommande.

Choisissez la première plage à mémoriser en sélectionnant la plage avec le clavier numérique de la télécommande.

Appuyez une fois sur la touche PROG. L'afficheur indique par exemple :

Les deux chiffres de gauche indiquent le nombre de pistes programmes et les 4 chiffres la durée de la programmation à droite.

Recherche une nouvelle plage à mémoriser et appuyez sur la touche PROG. L'afficheur indique alors le nouveau nombre de plages mémorisées et le temps total du programme.

Procédez ainsi de suite pour terminer votre programmation.

Si le programme est complet, c'est-à-dire que vous avez déjà programmé 40 plages, l'appareil affiche:

Appuyez sur PLAY pour débuter la lecture du programme.

À la fin de la lecture, lorsque l'appareil est à l'arrêt, vous pouvez effacer la programmation en appuyant sur la touche DISC. La dette P disparaît de l'afficheur et l'appareil affiche à nouveau le contenu du disque.

Repetition

Appuyez sur la touche REPEAT pour répéter la plage en cours de lecture. L'afficheur indique :

Appuyez à nouveau sur la touche REPEAT pour répéter le disque entier. L'afficheur indique :

Appuyez sur REPEAT pour revenir en lecture normale.

Recherche d'un passage

Pour effectuer une recherche rapide, maintenez la touche NEXT enfoncée pour une recherche en avant ou la touche PREV pour une recherche en arrière.

Le temps de maintien conditionne la vitesse de lecture et le niveau sonore pendant la recherche.

En première vitesse comme en deuxième vitesse, le volume est atténué.

Cd-text

Le mode CD-TEXT permet d'afficher les informations CD-TEXT du disque à condition que le disque en soit pourvu.

Pour activer le mode CD-TEXT, appuyez une fois sur la touche MODE. L'afficheur indique:

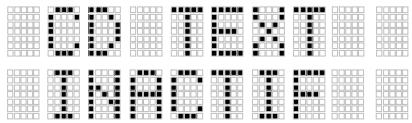

Pour désactiver le mode CD-TEXT, appuyez une fois sur la touche MODE. L'afficheur indique:

À l'arrêt, après la lecture du contenu, l'afficheur indique le nom de l'artiste et le titre de l'album. En lecture, il affiche le titre du morceau joué.

L'afficheur ne contenant que 10 caractères, si le contenu du message à afficher dépasse cette capacité, le contenu s'affiche alors en défilant.

SORTIE Numerique

Si vous n'utilisez pas de convertisseur séparé ou d'enregistreur numérique, nous vous recommandons de laisser la sortie numérique désactivée, comme elle l'est par défaut.

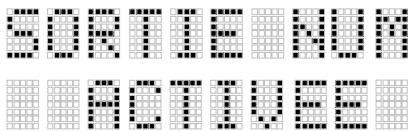

Pour activer la sortie numérique, exercez une pression longue sur la touche MODE de l'appareil. L'afficheur indique:

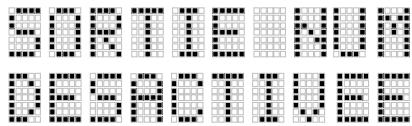

Si vous souhaitez désactiver la sortie numérique, vous pouvez à tout moment exercer une pression longue sur la touche MODE jusqu'à ce que l'afficheur indique:

L'état de la sortie numérique est enregistré dans la mémoire non volatile du microcontrôleur, vous n'avez donc pas à effectuer le réglage à chaque mise sous tension.

Information de DUREE (TIME)

En dehors du mode normal où l'appareil indique le temps écoulé pour chaque plage, vous pouvez accéder à trois autres modes d'information de la durée.

Appuyez une première fois sur la touche TIME. L'afficheur indique le temps restant de la plage en cours:

Appuyez une nouvelle fois sur la touche TIME. L'afficheur indique le temps écoulé du disque :

Appuyez de nouveau sur la touche TIME. L'afficheur indique alors le temps total restant sur le disque :

Appuyez une première fois sur la touche TIME pour revenir au mode par défaut soit le temps écoulé de la plage en cours.

Balayage du DISQUE (SCAN)

Appuyez sur la touche SCAN de votre télécommande pour démarrer une lecture de chaque plage pendant 10 secondes et ce jusqu'à la première plage du disque. Vous pouvez interrompre ce mode à tout moment en appuyant sur la touche PLAY. En mode SCAN l'afficheur indique :

Lecture aleatoire (RANDOM)

Appuyez sur la touche RANDOM de votre télécommande pour démarrer une lecture aléatoire. L'afficheur indique :

Si vous appuyez sur DISC de l'appareil ou STOP de la télécommande, la lecture s'interrompt mais le lecteur reste en mode RANDOM. Appuyez alors une nouvelle fois sur l'une de ces deux touches pour annuler ce mode.

Repetition d'un passage (a-b)

Appuyez sur la touche A-B pendant la lecture au point de départ souhaité. L'afficheur indique alors :

Appuyez de nouveau sur la touche A-B à la fin du passage que vous souhaitez écouter en boucle. L'afficheur indique :

Vous jouerez donc en boucle le passage entre 2 secondes et 1 minute 22 secondes. Appuyez sur la touche A-B pour revenir en lecture normale.

Vitesse du TIROIR

Votre lecteur vous permet de régler la vitesse du tiroir de chargement du disque sur l'une des 3 positions : LOW, MED., HIGH. L'appareil est réglé par défaut sur la position MED. Pour changer ce réglage, l'appareil étant éteint, appuyez simultanément sur les touches PLAY et PREVIOUS, tout en mettant l'appareil sous tension à partir de l'interrupteur secteur situé à l'arrière de l'appareil. L'afficheur indique alors SPEED MED. Pour changer la vitesse appuyez sur les touches NEXT, MODE ou STANDBY en fonction de votre choix SLOW, MED. ou HIGH. Confirmez alors votre choix en appuyant une fois sur la touche DISC. Le lecteur affiche le modèle et passe en position VEILLE.

Controle VIA interface RS-232 (optionel)

Lorsque votre lecteur est équipé d'un connecteur DB9 (en option) situé sur la face arrière de l'appareil, vous pouvez alors contrôler votre lecteur CD via une interface RS232. Le format suivant est accepté:

Taux de Transfert	: 19200 Bauds
Données	: 8 bits
Bit de Parité	: Aucun
Bits de Stop	: 1
Contrôle de Flux	: Aucun

Vous pourrez trouver toutes les informations nécessaires à l'utilisation de ce mode dans la notice spécifique RS232-CD.

Toute l'équipe MICROMEGA vous souhaite de longues et CLSantes heures d'écoute avec votre lecteur.

Type de disque

CD, CD-R, CD-RW

Caracteristiques audio

Bande Passante (-0.5dB) DC-20KHz

Linéarité à -90dB. < 0.5dB

Rapport signal/bruit + THD. < -96dB à 1kHz

Diaphonie. >100dB à 1kHz

Conversion numérique/analogique. ΣΔ

Suréchantillonnage (CD-10, CD-20).......... aucun

Suréchantillonage (CD-30) 132.3 kHz

Impédance de sortie 600Ω

Niveau de sortie 2Vrms/0dB

Alimentation

Consommation électrique (Max) CD-10 20 W

Consommation électrique (Max) CD-20, CD-30.. 40 W

Dimensions : (L x P x H mm) 430 x 250 x 70

Poids CD-10 4.5 kg

Poids CD-20, CD-30 6.0 kg

CD, CD-R, CD-RW.

Votre lecteur est garanti 2 ans à partir de la date d'achat.

Si votre appareil nécessitait une intervention, vous devriez le ramener au revendeur auprès duquel vous aviez effectué l'achat, dans son emballage d'origine accompagné de la facture d'achat.

La garantie couvre les vices de fabrication à l'exclusion de tout autre dommage tel que :

• Un accident Une négligence
• Une erreur de manipulation
• Une installation non conforme au présent manuel
• Une intervention effectuée par des personnes inhabituelles
• Les dégâts lors dus au transport (Ces dégâts ne seront pris en compte par le transporteur qu'à condition d'avoir émis auprès de celui-ci les réserves légales d'utilisation lors de la livraison.)

ATTENTION : La garantie s'annule d'office si votre appareil n'est pas expédié dans son emballage d'origine ou si le numéro de série a été effacé ou changé.

Certificat de Garantie
