Type de produit	Réfrigérateur-congélateur combiné
Marque	LADEN
Modèle	SV 194
Système de froid	Ventilé (No-Frost)
Nombre de compartiments	2 (réfrigérateur et congélateur)
Type de congélateur	4 étoiles (congélation et conservation)
Alimentation électrique	220-240 V / 50 Hz
Mise à la terre obligatoire	Oui
Puissance d'éclairage max.	15 W
Réfrigérant	R600a (isobutane)
Capacité de congélation (24h)	Voir plaque signalétique
Autonomie en cas de panne	Environ 13-14 h (18-24 h avec eutectiques)
Plage de température ambiante	+10°C à +38°C (optimum +16°C à +32°C)
Réglage de température	Thermostat préréglé en usine, ajustable
Distribution d'air	MULTI-FLOW ventilé
Compartiment “FRAIS”	Oui, avec régulateur d'air
Dégivrage	Automatique (No-Frost)
Production de glaçons	Bac à glaçons fourni
Nettoyage intérieur	Eau tiède et détergent neutre
Nettoyage extérieur	Chiffon doux et eau
Nettoyage du condenseur	Régulièrement avec aspirateur ou brosse
Garantie	Sous réserve des conditions du SAV

FOIRE AUX QUESTIONS - SV 194 LADEN

Comment mettre en service le réfrigérateur LADEN SV 194 ?

Branchez l'appareil sur une prise électrique. La mise en marche est automatique. L'éclairage intérieur s'allume à l'ouverture de la porte. Attendez environ 2 heures avant de charger le réfrigérateur, et 3 heures pour le congélateur.

Comment régler la température du réfrigérateur ?

Le thermostat est préréglé en usine pour une température ambiante de +20°C à +25°C. Pour ajuster, tournez le bouton (2) sur la position souhaitée. Pour le compartiment FRAIS, utilisez le régulateur d'air (4) : vers + pour plus froid, vers - pour moins froid.

Pourquoi mon réfrigérateur fait-il du bruit ?

Certains bruits sont normaux : circulation du gaz, fonctionnement du ventilateur. Si le bruit est excessif, vérifiez que l'appareil est de niveau, qu'il ne touche pas d'autres meubles, et que les tuyaux à l'arrière ne vibrent pas.

Comment congeler des aliments frais avec le LADEN SV 194 ?

24 heures avant, placez le bouton rotatif (1) sur ^ (le voyant jaune s'allume). Emballez hermétiquement les aliments, placez-les dans le congélateur sans obstruer la circulation d'air. Pour renforcer la congélation, mettez le bouton (2) sur Max pendant 24h, puis revenez à la position initiale.

Que faire si l'éclairage intérieur ne fonctionne pas ?

Débranchez l'appareil. Retirez le capot de l'ampoule. Vérifiez l'ampoule et remplacez-la si nécessaire par une ampoule de 15 W maximum.

Comment nettoyer l'intérieur du réfrigérateur ?

Utilisez une éponge imbibée d'eau tiède additionnée d'un détergent neutre. Rincez et essuyez avec un chiffon doux. N'utilisez pas de produits abrasifs. Nettoyez également le condenseur à l'arrière régulièrement.

Le dégivrage est-il nécessaire ?

Non, le système No-Frost évite la formation de givre. Le dégivrage est entièrement automatique. Aucune action manuelle n'est requise.

Que faire en cas d'absence prolongée ?

Videz les compartiments, débranchez l'appareil, nettoyez et essuyez l'intérieur, et laissez la porte ouverte pour éviter les mauvaises odeurs.

Quelle est la cause si la température intérieure n'est pas assez froide ?

Vérifiez que les portes ferment correctement, que l'appareil n'est pas près d'une source de chaleur, que le thermostat est sur une position adaptée, et que les grilles de ventilation ne sont pas obstruées. Nettoyez le condenseur si nécessaire.

Comment contacter le service après-vente ?

Avant d'appeler, vérifiez le diagnostic rapide (fiche). Si le problème persiste, débranchez et rebranchez après une heure. Contactez le SAV en communiquant : le type de panne, le modèle, le numéro de Service (sur la plaque signalétique à l'intérieur), votre adresse et téléphone.

MODE D'EMPLOI SV 194 LADEN

L'appareil que vous venez d'acheter est un combiné réfrigérateur et congélateur à froid ventilé (système no-frost). Il est exclusivement réservé à un usage ménager.

Cet appareil possède un grand avantage : les compartiments réfrigérateur et congélateur sont à froid ventilé, ce qui signifie qu'il n'y a aucun dépôt de glace ou de givre sur les parois des composants grâce au procédé décrit ci-dessous. Le froid est produit par un évaporateur et est transmis aux différents compartiments par un ventilateur.

Après avoir circulé dans ces compartiments, l'air est à nouveau absorbé par l'évaporateur, qui en retient l'humidité. De cette façon, il est possible d'éviter la formation de givre sur les parois des compartiments, comme cela se produit dans les appareils traditionnels. Il n'est donc pas nécessaire de dégivrer l'appareil. L'humidité absorbée par l'évaporateur est transformée en eau, qui s'écoule automatiquement dans un bac monté sur le compresseur. Ensuite, l'eau s'évapore. Le système à froid ventilé garantit une meilleure conservation des aliments, en maintenant leurs caractéristiques d'origine intactes plus longtemps.

Pour utiliser l'appareil, nous vous invitons à attentivement lire les instructions relatives à son utilisation, dans lesquelles vous trouverez la description de toute application et des conseils utiles sur la conservation des aliments.

Conservez ce livre pour toute consultation ultérieure.

1. Après avoir déballé l'appareil, assurez-vous qu'il n'est pas endommagé et que les portes ferment parfaitement.

Tout dommage eventuel devra être signalé au revendeur dans un délai de 24 heures.

1. Nous conseillons d'attendre au moins deux heures avant de
2. Assurez-vous que l'installation et le branchement électrique ont été réalisés par un technicien qualifié, conformément aux instructions du fabricant et aux normes locales en vigueur.

I. emballage

L'emballage est 100% recyclable et porte le symbole du recyclage. Pour la mise au rebut, suivez les réglementations locales en vigueur.

Les matériaux d'emballage (sachets en plastique, éléments en polystyrène, etc.) doivent être tenus hors de portée des enfants car ils constituent une source potentielle de danger.

2. Appareil

Cet appareil a été fabriqué avec des matériaux recyclables. Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour le rendre inutilisable, lors de la mise au rebut, coupez le câble d'alimentation. N’abandonnez pas l’appareil dans la nature, mais remettez-le à un centre de collecte spécialisé qui procédera à la récupération des gaz réfrigérants.

Information :

Cet appareil ne contient pas de CFC (le circuit de réfrigération contient du R134a) ou de HFC (le circuit de réfrigération contient du R600a- Isobutane).

Pour plus de détails, voir la plaque signalétique placée à l'intérieur de l'appareil.

Precautions et recommandations genérales

• N'utilisez le compartiment réfrigérateur que pour la conservation d'aliments frais et le compartiment congélateur que pour la conservation d'aliments surgelés, la congélation d'aliments frais et la production de glaçons. Veillez à ne jamais couvrir les bouches d'évacuation de l'appareil.
• N'introduisez pas de récipients en verre contenant des liquides dans le congélateur car ils pourraient exploser.
• Ne mangez pas les glaçons ou les glaces immédiatement après les avoir sortis du compartiment Congélateur car ils pourraient cause des brûlures dues au froid.
• Pour éviter tout risque d'étouffement et d'emprisonnement, interdisez aux enfants de jouer ou de se cacher dans le réfrigérateur.
• N'avalez pas le liquide (atouxique) contenu dans les accumulateurs de froid (s'ils sont fournis).
• Avant toute opération de nettoyage ou d'entretien, veillez toujours à débrancher l'appareil ou à couper l'alimentation électrique. Le câble doit être remplacé exclusivement par un technicien agréé.
• Après l'installation, assurez-vous que le réfrigérateur n'est pas posé sur le câble d'alimentation.

Stockage des denrées dans les réfrigérateurs et règles d'hygiène alimentaire

La consommation croissante de plats préparés et d'autres aliments fragiles, sensibles en particulier au non-respect de la chaîne du froid I), rend nécessaire une meilleure maîtrise de la température de transport et de stockage de ces produits.

À la maison, le bon usage du réfrigérateur et le respect de règles d'hygiène rigoureuses contribueront de façon significative et efficace à l'amélioration de la conservation des aliments.

Maitrise de la temperature

• Stockez les aliments les plus sensibles dans la zone la plus froide de l'appareil, conformément aux indications figurant dans cette notice.
• Attendez le complet refroidissement des préparations avant de les stocker (exemple : soupe).
• Limitez le nombre d'ouvertures de la porte et, en tout état de cause, ne pas la laisser ouverte trop longtemps pour éviter une remontée en température du réfrigérateur.
• Positionnez la commande de réglage du thermostat de façon à obtenir une température plus BASSE. Ce réglage doit se faire progressivement afin de ne pas provoquer le gel des denrées.
• La mesure de la température d'une zone, clayette par exemple, peut se faire au moyen d'un thermomètre placé, dès le départ, dans un récipient rempli d'eau (verre). Pour être fidèle et représentative de ce qui se passe

Respect des règles d'hygiène alimentaire

• Retirez les emballages du commerce avant de placer les aliments dans le réfrigérateur (exemple : emballages des packs de yaourts).
• Emballez systématiquement la nourriture pour éviter que les denrées ne se contaminent mutuellement.
• Disposez les aliments de telle sorte que l'air puisse circuler librement tout autour.
• Consultez la notice d'utilisation de l'appareil en toutes circonstances et en particulier pour les conseils d'entretien.
• Nettoyez fréquemment l'intérieur du réfrigérateur en utilisant un produit d'entretien doux, sans effet oxydant sur les parties métalliques, puis rincer avec de l'eau additionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant adapté au réfrigérateur.
• Se laver les mains avant de toucher les aliments, et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sûr, au moment de passer à table comme les règles d'hygiène l'imposent.
• Ne pas réutiliser des ustensiles ayant déjà servi (par exemple cuillère en bois, planche à découper) sans les avoir bien nettoyés au préalable.

Chaine du froid : maintien sans rupture de la température requise d'un produit, depuis sa préparation et son conditionnement jusqu'à son utilisation par le consommateur.

Déclaration de conformité

Cet appareil est destiné à entrer en contact avec des denrées alimentaires et est conforme au D. L. 108 du 25.01.1992 (Directive Européenne 89/109/CEE).

Information

Pour les appareils avec Isobutane (R600a).

L'isobutane est un gaz naturel sans danger pour l'environnement mais il est inflammable. Il est donc indispensable de vous assurer que les tuyaux du circuit de réfrigération sont en parfait état.

Comment FAIRE fonctionner le compartiment réfrigérateur

Le compartiment réfrigérateur permet de conserver les aliments frais et les boissons.

Le dégivrage du compartiment réfrigérateur est entièrement automatique.

Le réfrigerateur peut fonctionner à une température ambiantecomprise entre +10°C et +38°C. Afin de garantir des performances optimales, la température doit être comprise entre +16°C et +32°C

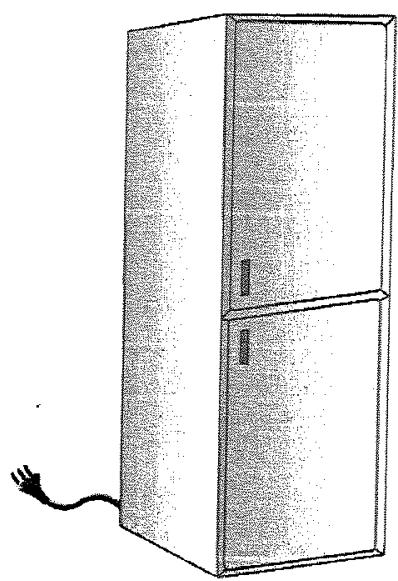

Mise en service de l'appareil

• Branchez l'appareil.
• L'appareil se met automatiquement en marche. L'éclairage intérieur s'allume à l'ouverture de la porte.

Pour régler la température interne, consultez les indications de la fiche en annexe.

Attention :

• Il n'est pas nécessaire de régler le thermostat car cela a déjà été fait en usine pour garantir une température de conservation des aliments frais ajustée, lorsque la température ambiantе varie entre +20°C et +25°C.
• Après la mise en marche, 2 heures environ sont nécessaires avant que la température de conservation ajustée soit atteinte si le compartiment réfrigérateur est normalement chargé.

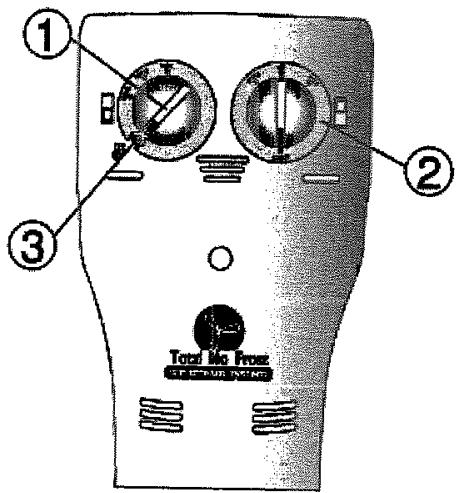

Pour arrêter l'appareil, tournez le bouton (2) sur la position ARRET.

• Dans les versions ne possédant pas de compartiment "FRAIS", le régulateur (4) permet de modifier la distribution de l'air dans la partie inférieure du réfrigerateur.

Fig.1

Conservation des aliments dans le compartiment réfrigérateur

Rangez les aliments comme indiqué sur la figure.

A. Aliments cuits B. Poissons, viandes C. Fruits et légumes D. Bouteilles E. Beurre F. Produits laitiers, fromages

Afin de conserver au mieux les vitamines, la saveur, la constance et la fraîcheur des aliments à congeler, nous vous conseillons de les emballer préalablement dans des feuilles d'aluminium, un film plastique ou dans les récipients prévus à cet effet et munis de couvercle. Ceci permettra en outre d'éviter que les odeurs ne se mélangent.

Attention

Le nouveau système de distribution d'air froid ventilé (MULTI-FLOW Fig. 1), permet d'obtenir une température pratiquement homogène. C'est pourquoi vous pouvez ranger les aliments sur n'importe quel plateau ; nous vous recommandons toutefois de suivre les indications de la Fig. 2, en veillant particulièrement à ne pas obstruer les ouvertures d'aération (5)

Fig. 1, afin de garantir la libre circulation de l'air.

N'introduisez pas d'aliments chauds à l'intérieur de l'appareil.

Fig. 2

L'appareil est doté d'un compartiment "FRAIS".

Pour régler la température, déplacez le régulateur d'air (4)

• Vers la position (+) pour obtenir une température plus froide.
• Vers la position (-) pour obtenir une température moins froide.

Comment enlever le TIROIR du compartiment aliments FRAIS

Le compartment congestioneur, avec le symbole ⭐⭐⭐⭐, permet une congestion parfaite des aliments frais et cuits, la production de glaçons et la conservation d'aliments surgelés.

Comment démarrer le compartimentage condensateur

• Le compartment congestioneur se met automatiquement en marche dès que vous branchez la fiche.

Attention :

• Il n'est pas nécessaire de régler le thermostat car cela a déjà été fait en usine pour garantir une température de conservation ajustée des aliments congélés dans le compartiment congélateur, lorsque la température ambiantе varie entre +20°C et +25°C.
• Après la mise en marche du compartiment congélateur, attendez environ 3 heures avant que l'appareil n'atteigne la température de conservation adéquate pour les aliments surgelés.

Comment congeler les aliments frais

Le compartiment congélateur permet de congeler les aliments.

La quantité d'aliments frais qu'il est possible de congeler en 24 heures, à une température ambiantede 25°C, est indiquée sur la plaque signalétique.

Comment procéder :

1.24 heures avant de procéder à la congélation des alimentés frais, placez le bouton rotatif (1) sur ^; en passant de Max à ^, le bouton oppose une légère résistance et le voyant JAUNE (3) situé en face du symbole s'allume simultanément. 2. Enveloppez de façon hermétique les aliments dans des feuilles de papier d'aluminium ou une pellicule transparente, des emballages plastiques imperméables, des recipients en polyéthylène à couvercle adaptés à la congélation des aliments. 3. Rangez les alimentés dans le compartment en vous conformant aux indications fournies par la fiche jointe, et voirlez à laisser suffisamment d'espace autour des paquets afin de permettre à l'air de circuler librement. 4. Pour renforcer l'action de congélation, il est conseilé de programmer le bouton (2) sur "Max" et de répéter l'opération de congélation rapide pendant les 24 heures qui suivent. 5. Une fois ce temps écoué, remettez le bouton (I) sur la position sélectionnée au départ.

Remarque :

• En cas de coupure de courant, le compartiment congélateur maintient la température de conservation pendant environ 13 à 14 heures.
• Les modèles possédant un ou deux eutectiques pourront maintenir cette température pendant environ 18 à 24 heures.
• Durant la coupure de courant, n'ouvre pas la porte du compartiment congélateur.

Pour les périodes de conservation des aliments frais congelés, respectez les indications du tableau ci-contre.

Au moment de l'achat d'aliments surgelés, vérifie que :

• L'emballage ou le paquet sont intacts, car l'aliment peut se détériorer. Si un paquet est gonflé ou s'il présente des taches d'humidité, il n'a pas été conservé dans les conditions optimales et peut avoir subi un début de décongélation.
• Achetez les produits surgelés en dernier lieu et utilisez des sacs isothermes pour leur transport.
• Dès l'arrivée à la maison, placez immédiatement les aliments surgelés dans le congélateur.

Attention :

• N'introduisez pas d'aliments chauds dans le congélateur.

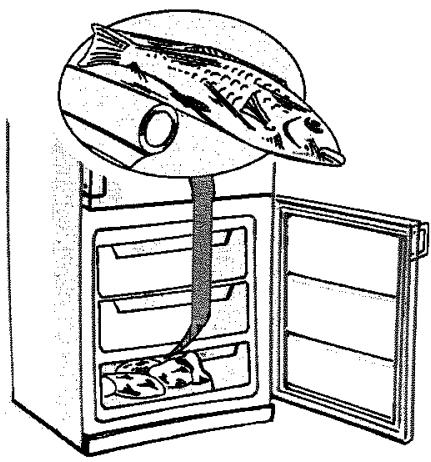

• Enveloppez les aliments dans des feuilles de papier d'aluminium ou de polyéthylène ou placez-les dans les récipients prévus à cet effet.
• Complétez les paquets préparés avec des étiquettes indiquant la date de congélation et le contenu.
• Ne recongelez pas les aliments partiellement décongelés, mais consommez-les dans un délai de 24 heures.
• Evitez ou réduisez au maximum les variations de température.
• Respectez la date de péremption indiquée sur l'emballage.
• Suivez toujours les instructions figurant sur l'emballage pour la conservation des aliments congelez.

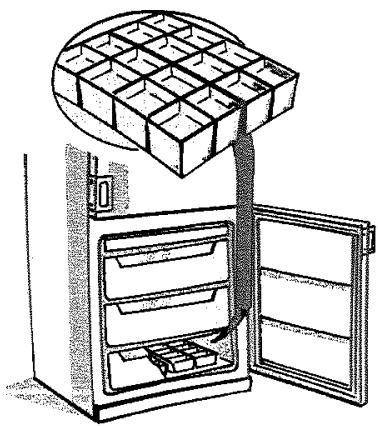

Production de glaçons

• Remplissez le bac à glaçons aux 3/4 d'eau, fermez-le avec le couvercle fourni et posez-le sur le fond du compartiment congélateur. Pour accélérer la formation des glaçons, placez le bac au fond du premier tiroir (comme indiqué sur la figure) et non pas sur le plateau porte-eutectiques (s'il est fourni).
• Si le bac est collé au fond du compartiment, n'utilisez pas d'objets pointus ou tranchants pour le décoller.

MOIS ALIMENTS

1-3
4-7
8-12

Si vous entendez ces BRUITS

... votre appareil fonctionne parfaitement !!!

Avant toute opération de nettoyage, débranchez l'appareil.

• Nettoyez l'intérieur du compartiment congélateur au moment du dégivrage.
• Nettoyez périodiquement le compartiment réfrigérateur avec une éponge imbibée d'une solution d'eau tiède et/ou de détergent neutre. Rincez et essuyez avec un chiffon doux. N'utilisez pas de substances abrasives.
• Nettoyez l'extérieur avec un chiffon doux imbibé d'eau. N'utiliser ni produits abrasifs, ni éponges métalliques, ni produits détergeants (ex. dissolvant, trichloréthylène), ni vinaigre.
• Le dégivrage des compartiments réfrigérateur et congélateur est entièrement automatique (système no-frost).

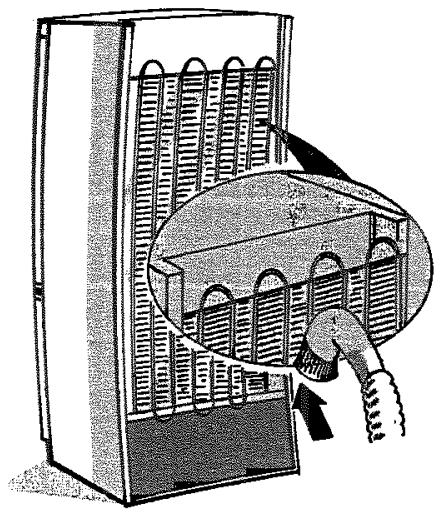

• Nettoyez régulièrement le condenseur (radiateur), qui se trouve à l'arrière de l'appareil, ainsi que la plinthe avec un aspirateur ou une brosse.

Absences prolongées

1. Vider les compartiments réfrigérateur et congélateur 2. Débranchez l'appareil du secteur 3. Nettoyez et essuyez les compartiments réfrigérateur et congélateur 4. Laissez la porte ouverte afin d'éviter la formation de mauvaises odeurs.

Diagnostic RAPIDE

I. L'appareil ne fonctionne pas.

• La fiche est-elle correctement introduite dans la prise de courant? L'interrupteur bipolaire est-il enclenché?
• Le fusible n'a-t-il pas grillé?
• Le câble d'alimentation est-il endommagé?
• Le thermostat est-il sur la position (Arrêt)?
• La température à l'intérieur des compartiments n'est pas assez froide.
• Les portes ferment-elles correctement?
• L'appareil est-il installé près d'une source de chaleur ?
• Le thermostat est-il sur la bonne position?
• La circulation de l'air à travers les grilles de ventilation n'est-elle pas gênée? Le condenseur est-il propre?
• La température à l'intérieur du réfrigérateur est trop froide.
• Le thermostat est-il sur la bonne position?

Service après-vente

Avant de contacter le Service Après-vente :

1. Vérifiez s'il n'est pas possible d'éliminer les pannes sans aide (voir "Diagnostic rapide"). 2. Remettez l'appareil en marche pour vous assurer que l'inconvénient a été éliminé. Si le problème persiste, débranchez à nouveau l'appareil et répétez l'opération une heure plus tard. 3. Si le résultat est encore négatif, contactez le Service ÀpRES-vente.

1. L'appareil est trop bruyant.
2. L'appareil est-il en contact avec d'autres meubles ou objets?
3. Les tuyaux à l'arrière se touchent-ils ou vibrent-ils?
4. L'éclairage intérieur ne fonctionne pas.

Contrôlez d'abord le point I, puis :

• Débranche l'appareil du secteur.
• Retirez le capot de l'ampoule.
• Contrôlez l'ampoule et remplacez-la, si nécessaire, par une neue. Ne dépassez pas les 15 W de puissance.

Remarques :

• Si le bord avant du réfrigérateur est chaud, il ne s'agit pas d'un défaut mais d'un moyen de prévention contre la formation de condensation.

Communiquez :

le type de panne, le modèle, - le numéro de Service (le numéro qui se trouve après le mot SERVICE, sur la plaquette signalétique à l'intérieur de l'appareil) - votre adresse complète, - votre numéro de téléphone avec l'indicatif.

SERVICE 0000 000 00000

Remarque :

Le changement du sens de l'ouverture de la porte de l'appareil, effectué par le Service Après-Vente n'est pas considéré comme une intervention sous garantie.

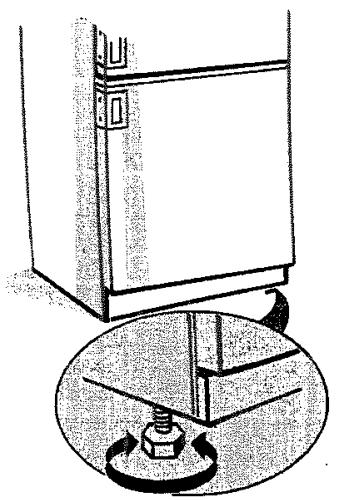

Installation

• N'installez pas l'appareil près d'une source de chaleur.

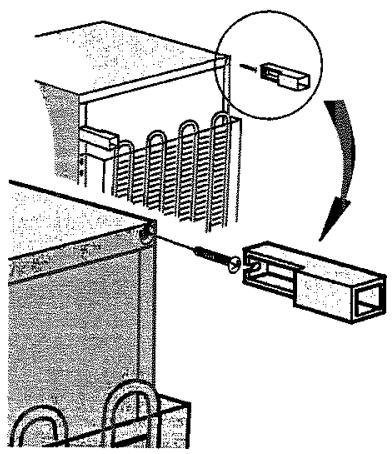

• Placez-le dans un endroit sec et bien aéré. Assurez-vous que l'appareil est de niveau. Réglez les pieds avant, si nécessaire.
• Laissez un espace d'au moins 5 cm au-dessus de l'appareil.

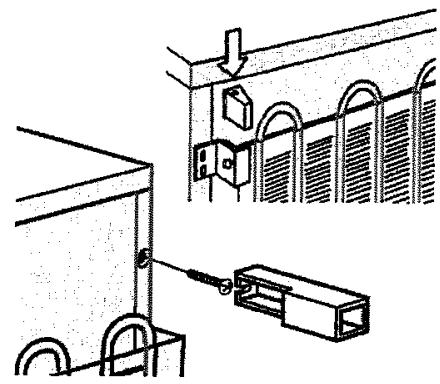

• Montez les accessoires (si ils sont fournis) sur la partie supérieure du condenseur, qui se trouve à l'arrière de l'appareil. Pour les modèles sans parois latérales, prévoyez une distance d'au moins 4,5 cm entre l'appareil et le mur.
• Nettoyez l'intérieur de l'appareil (consultez le chapitre "Nettoyage et entretien"). Montez les accessoires fournis.

Branchement électrique

• Les branchements électriques doivent être conformes aux normes locales en vigueur.
• Contrôlez que le voltage indiqué sur la plaquette signalétique correspond à la tension de l'habitation.
• La mise à la terre de l'appareil est obligatoire aux termes de la loi. Le fabricant décline toute responsabilité pour tout dommage éventuel subi par des personnes ou des biens, résultat de la non-observation de la consigne mentionnée ci-dessus.
• Si la prise et la fiche ne sont pas du même type, faites-les remplacer par un technicien qualifié.
• N'utilisez pas d'adaptateurs, de prises multiples ni de rallonges.
