TT5005 - Platine vinyle MARANTZ - Notice d'utilisation et mode d'emploi gratuit

Marque	MARANTZ
Modèle	TT5005
Type de produit	Platine vinyle à entraînement par courroie
Système d'entraînement	Servo DC avec courroie
Vitesses de lecture	33 1/3 et 45 tr/min
Pleurage et scintillement	≤ 0,15 % WRMS
Bras de lecture	À équilibrage dynamique, longueur effective 195 mm
Pression de lecture optimale	3,5 g
Pointe de lecture interchangeable	DSN-82 (durée de vie ≈ 400 h)
Tension de sortie (égaliseur OFF)	2,5 mV
Tension de sortie (égaliseur ON)	150 mV
Alimentation	230 V CA, 50 Hz
Poids	2,8 kg
Fonctions	Lecture automatique et manuelle, retour automatique du bras, sélecteur de taille (30/17 cm), adaptateur EP inclus
Commutateur d'égalisation	ON (pour entrée AUX) / OFF (pour entrée PHONO)
Accessoires fournis	Plateau, tapis caoutchouc, adaptateur EP, manuel d'utilisation
Entretien	Nettoyer avec un chiffon doux, éviter solvants et insecticides

FOIRE AUX QUESTIONS - TT5005 MARANTZ

Comment changer la pointe de lecture ?

Débranchez d'abord la platine. D'une main, immobilisez la cellule et de l'autre, poussez la pointe vers le bas puis tirez-la doucement pour la retirer. Pour installer la nouvelle pointe, insérez-la jusqu'à entendre un déclic. Utilisez une pointe DSN-82 de remplacement.

Comment nettoyer la pointe de lecture ?

L'extrémité de la pointe est fragile. Utilisez une brosse souple pour éliminer délicatement les poussières accumulées.

Pourquoi aucun son n'est émis ?

Vérifiez les points suivants : le câble audio est-il correctement connecté ? L'amplificateur est-il réglé pour une platine vinyle ? La pointe de lecture est-elle bien montée sur la cellule ? Assurez-vous également que le commutateur d'égalisation est sur la bonne position (ON pour entrée AUX, OFF pour entrée PHONO).

La platine ne fonctionne pas, que faire ?

Vérifiez que la fiche secteur est branchée et que la courroie d'entraînement est correctement positionnée autour du plateau et du rouleau. Si la courroie est détachée, reportez-vous à la section Montage du manuel pour la remettre en place.

Comment régler le commutateur d'égalisation ?

Placez le commutateur sur ON si votre amplificateur ne dispose pas d'une entrée PHONO (utilisez une entrée AUX). Placez-le sur OFF si vous utilisez une entrée PHONO. Un mauvais réglage peut entraîner un son faible ou déformé.

Comment démarrer la lecture d'un disque ?

Ouvrez le couvercle, placez le disque sur le plateau. Réglez la vitesse (33 ou 45 tr/min) et la taille du disque (30 ou 17 cm) à l'aide des sélecteurs. Appuyez sur START pour une lecture automatique, ou déplacez manuellement le bras à l'aide du doigt de levée.

Pourquoi le bras ne se déplace-t-il pas quand j'appuie sur START ?

Vérifiez que le cordon d'alimentation est branché sur une prise secteur et que le bras n'est pas fixé à son support (le lien plastique de transport doit être retiré). Si le problème persiste, contactez votre revendeur.

Comment arrêter la lecture manuellement ?

Appuyez sur la touche STOP. La lecture s'arrête et le bras revient automatiquement en position de repos.

Quels sont les accessoires fournis avec la platine ?

La platine est livrée avec : un plateau, un tapis en caoutchouc, un adaptateur pour disques EP, et le manuel d'utilisation. Vérifiez que tous ces éléments sont présents.

Quelle est la durée de vie de la pointe de lecture ?

La pointe de lecture fournie (modèle DSN-82) a une durée de vie d'environ 400 heures. Remplacez-la régulièrement pour éviter d'endommager vos disques.

MODE D'EMPLOI TT5005 MARANTZ

Changement de pointe de lecture 2

Retrait de la pointe de lecture 2

Pose de la pointe de lecture 2

Nomenclature et fonctions 3

Avant 3

Arriere 3

Connexions 4

Connexions 4

Connexion du cordon d'alimentation 4

Lecture 5

Preparatifs 5

Préparatifs pour la lecture d'un microsillon 5

Lecture d'un microsillon 5

Démarrage automatique 5

Démarrage manuel 5

Arrêt manuel de la lecture 5

Dépistage des pannes 6

Spécifications 6

Nous vous remercions d'avoir acquis cet appareil Marantz. Afin d'assurer son bon fonctionnement, veuillez lire attentivement ce manuel de l'utilisateur avant d'utiliser l'appareil.

Après l'avoir lu, conservez-le afin de pouvoir vous y reporter ultérieurement.

Accessoires

Assurez-vous que les articles suivants sont fournis avec l'appareil.

① Manuel de l'utilisateur 1 ② Plateau. 1 ③ Tapis en caoutchouc. 1 ④ Adaptateur EP 1

Veuillez remarquer que les illustrations de ce manuel sont données à titre explicatif et peuvent différer par rapport à l'unité.

Caractéristiques

1. Lecteur entièrement automatique, facile à utiliser

Il suffit d'appuyer sur la touche START pour commander la lecture du microsillon. Lorsque la lecture est terminée, le bras revient automatiquement en position de repos et la platine de lecture s'arrête.

1. Commutateur d'égalisation prévu

Le commutateur vous permet d'adapter la platine à divers appareils audio tels qu'un préamplificateur ou un lecteur de cassette audio.

1. Légère et peu encombrante

Le faible poids de cette platine et son encombrement réduit permettent son utilisation n'importe où.

Nettoyage

• Utilisez un chiffon et essuyez légèrement afin d’ôter la poussière des boîtiers et du panneau de commande.

Lorsque vous utilisez des chiffons traités chimiquement, respectez les mesures de précaution jointes à ces produits.

• Ne pas utiliser de benzène, de dissolvant ou d'autres solvants organiques, ou d'insecticides pour nettoyer l'unité principale, car ils risquent d'en ALTERER la qualite ou la couleur.
• Déplacement de l'appareil

Afin d'éviter des courts-circuits ou d'endommager les câbles de connexion, débranchez toujours le cordon d'alimentation et déconnectez les câbles de connexion entre tous les autres appareils audio lors du déplacement de l'appareil.

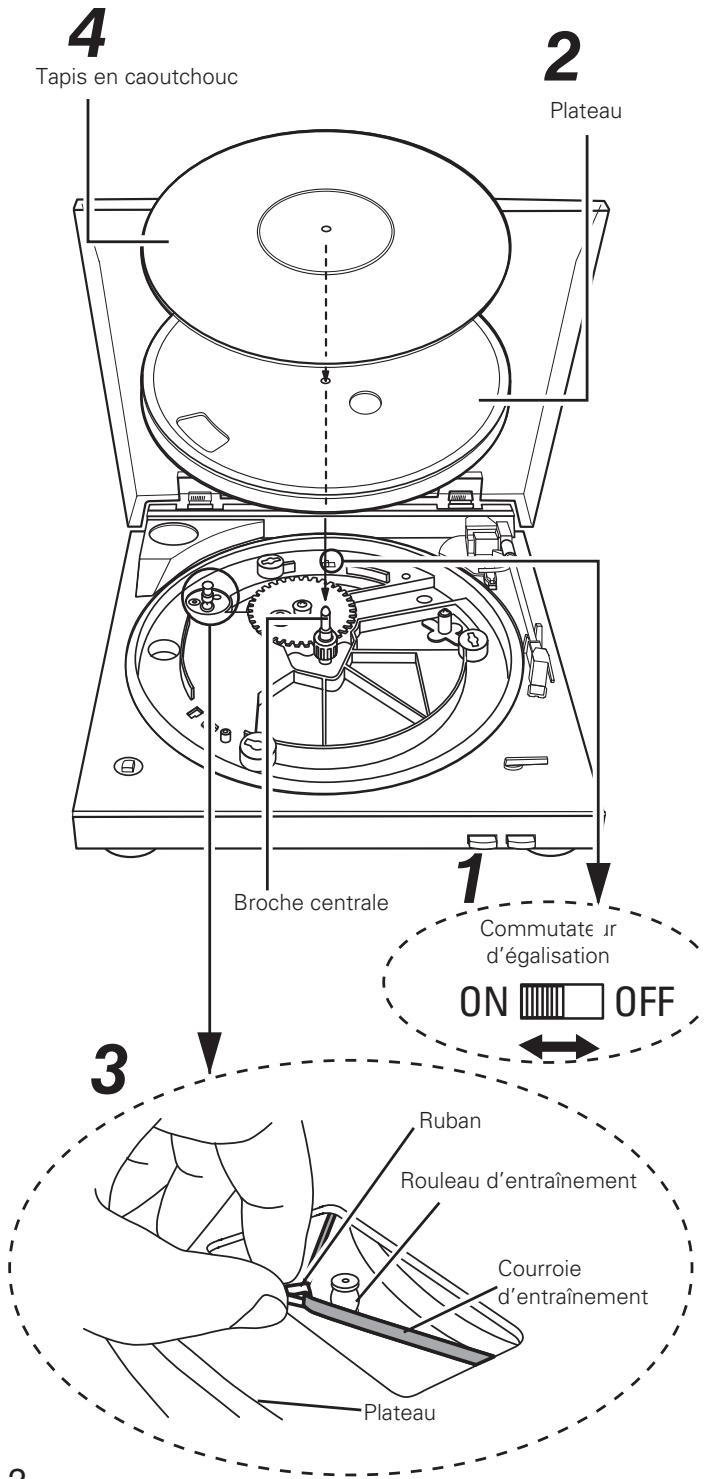

Montage

Avant d'effectuer le montage de la platine, ouvrez le couvercle et retirez tous les matériaux d'emballage à l'exception du lien plastique qui assure l'immobilisation du bras. Conservez ce lien en place jusqu'à ce que le montage soit achevé.

1 Placez le commutateur d'égalisation sur la position correspondant au type de prise d'entrée dont est pourvu l'appareil que vous allez relier à la platine TT5005.

ON Utilisez cette position si la prise d'entrée est de type AUX ou encore si elle n'est pas de type "PHONO" (position par défaut à la sortie d'usine). OFF Utilisez cette position si la prise d'entrée est de type PHONO. 2 Posez le plateau sur la broche centrale. Faites tourner le plateau de manière que le rouleau d'entraînement soit visible à travers la découpe qui porte le plateau. 3 Saisissez le ruban fixé à la courroie d'entraînement, sous le plateau, et placez la courroie derrière le rouleau d'entraînement.

• Lorsque la courroie est correctement positionnée derrière le rouleau, retirez le ruban.
• Entrez le plateau à la main de manière que la courroie se place au centre du rouleau d'entraînement.

4 Posez le tapis en caoutchouc sur le plateau.

Remarque

Si le commutateur d'égalisation n'est pas convenablement réglé, les sons seront très faibles ou déformés.

Important (à vérifier.)

Une courroie de transmission et un ruban adhésif sont attachés à la partie inférieure du plateau. Saisissez le ruban adhésif et accrochez-le au rouleau d'entraînement comme indiqué dans l'illustration.

Changement de pointe de lecture

La pointe de lecture fournie avec la platine TT5005 a une durée de vie d'environ 400 heures. N'oubliez pas de la remplacer en temps utile pour que vos précieux microsillons ne soient pas endommagés.

Avant de remplacer la pointe de lecture

Débranchez la platine de lecture au niveau de la prise secteur.

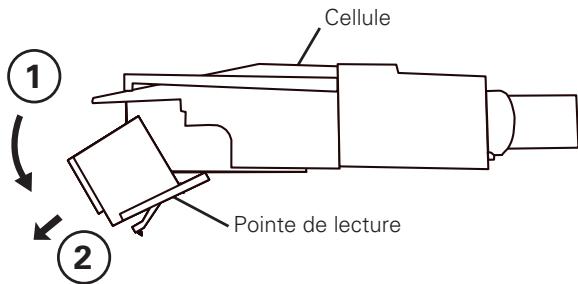

Retrait de la pointe de lecture

D'une main, immobilisez la cellule et de l'autre saisissez la pointe et poussez-la vers le bas dans le sens de la flèche ① puis tirez-la doucement en vous dans le sens de la flèche ②.

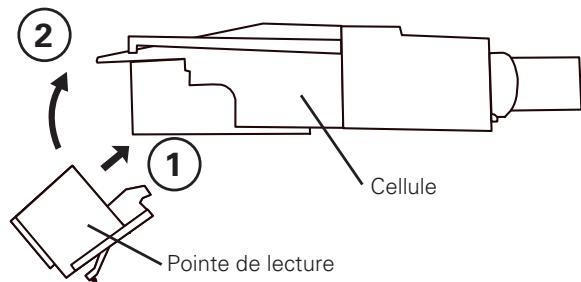

Pose de la pointe de lecture

D’une main, immobilisez la cellule et de l’autre, saisissez la pointe de lecture dont vous dirigez l’extrémité dans le sens de la flèche ① puis que vous soulevez dans le sens de la flèche ② de manière à entendre un déclic.

Nettoyage de la pointe de lecture

L'extrémité de la pointe de lecture est extrêmement fragile et doit être manipulée avec le plus grand soin. Utilisez une brosse souple pour éliminer les poussières qui se seraient accumulées sur l'extrémité.

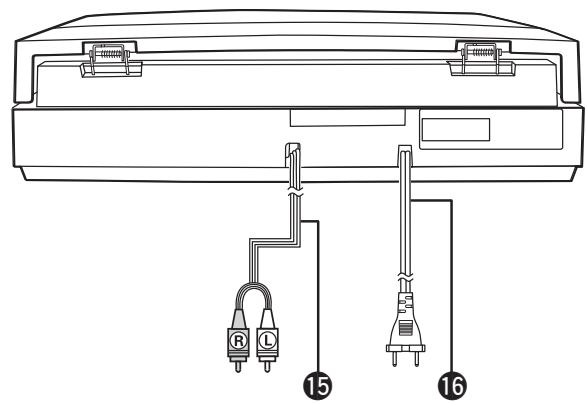

Arrière

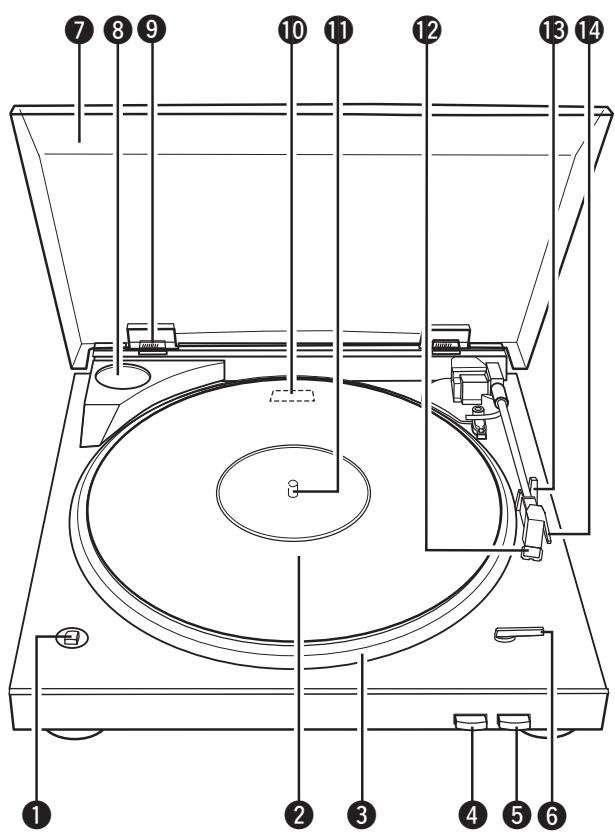

Pour les touches qui ne sont pas décrites ici, voir la page indiquée entre parenthèses ( ).

Commande de vitesse (SPEED 33.1/45.) (5) Tapis en caoutchouc (2) Plateau (2) Touche START (5) Touche STOP (5) Levier de taille de microsillon (SIZE 30/17) (5) Pare-poussière (5) Porte-adaptateur EP (5)

Conserve l'adaptateur pour disque EP à cet emplacement lorsqu'il ne l'utilise pas.

9 Charnière de pare-poussière 10 Commutateur d'ampli-égaliseur (2) 11 Axe (2) 12 Cellule (pointe de lecture de microsillon) (5) Soutien du bras acoustique 14 Doigt de levée (5) 15 Cable Audio (4) 16 Cordon d'alimentation (4)

Cette unité n'est pas équipée d'une alimentation principale. Lorsque vous appuyez sur START (lecture automatique) ou déplacez le bras de lecture (lecture manuelle), l'alimentation s'allume automatiquement et cette unité se met à fonctionner. Lorsque cette unité termine la lecture, le bras de lecture repasse en position de repos et l'alimentation de cette unité s'éteint.

Notez qu'un faible courant circule toujours à cet état. Par conséquent, lorsque vous n'utilisez pas cette unité pendant un certain temps, débranchez le cordon d'alimentation de la prise.

Remarque

• Ne branchez pas le cordon d'alimentation avant d'avoir terminé toutes les connexions.
• Lorsque vous effectuez les connexions, reportez-vous également au mode d'emploi des autres composants. Veillez à connecter correctement les canaux, gauche avec gauche et droit avec droit.
• Ne mêlez pas les cordons d'alimentation avec les câbles de connexion. Vous risquez de générer un bourdonnement ou du bruit.

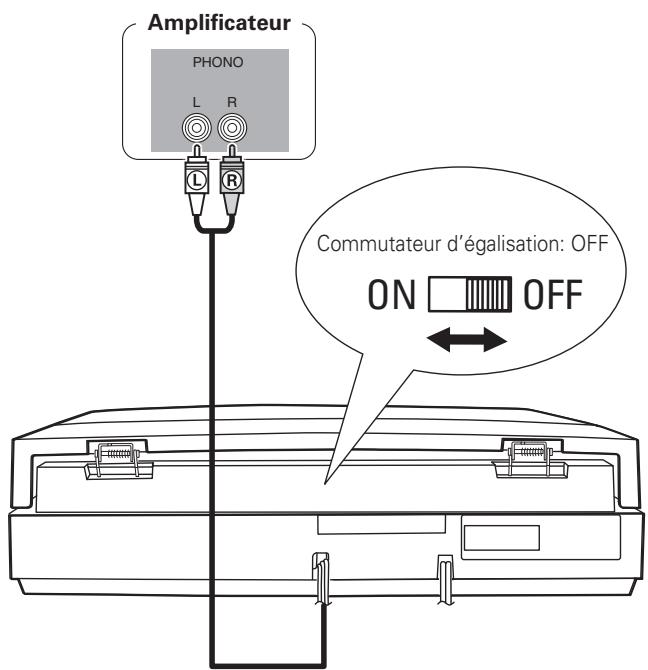

Remarque

Placez le commutateur d'égalisation sur la position correspondant au type de prise d'entrée dont est pourvu l'appareil relié à la platine TT5005.

Pour de plus amples détails, reportez-vous à "Montage" (page 2).

Utilisez cette position si la prise d'entrée est de type PHONO

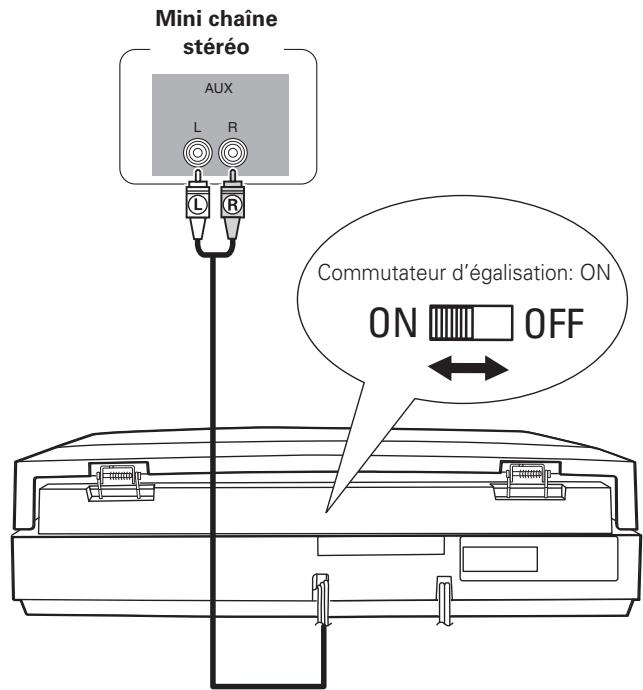

Utilisez cette position si la prise d'entrée est de type AUX ou encore si elle n'est pas de type PHONO

Connexion du cordon d'alimentation

Ne branche pas le cordon d'alimentation avant d'avoir terminé toutes les connexions.

Vers la prise murale (CA 230 V, 50 Hz)

Remarque

Insérez correctement les prises CA. Des connexions incomplètes risquent de générer du bruit.

Lecture

La platine TT5005 est donc pour la lecture des disques microsillons.

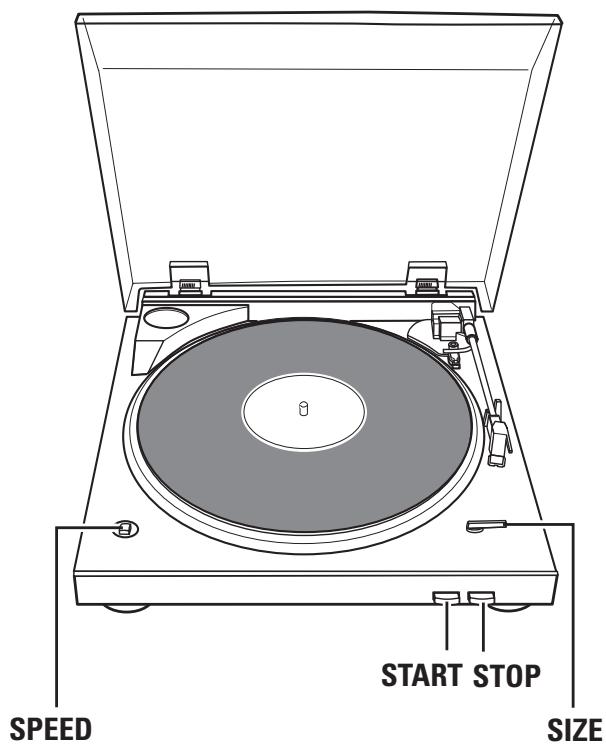

Préparatifs pour la lecture d'un microsillon

1 Ouvrez le couvercle et placez le microsillon sur le tapis en caoutchouc. - Utilisez l'adaptateur EP si le disque est de type EP.

2 Réglez la vitesse au moyen de la commande SPEED.

Réglages possibles

33-1/3 tr/mn

45 tr/mn

Utilisez le levier SIZE pour choisir la taille du microsillon.

[Réglages possibles]

30 cm

17 cm

Retirez le capuchon de la pointe de lecture.

Capuchon de la pointe de lecture

Démarrage automatique

Appuyez sur START.

La lecture du disque commence automatiquement.

• Lorsque la lecture est terminée, le bras revient en position de repos et la platine de lecture s'arrête automatiquement. (Retour automatique du bras)

Démarrage manuel

En vous aidant du doigt de levée, amenez le bras sur la position de départ de la lecture puis abaissez doucement le bras.

• Lorsque la lecture est terminée, le bras revient en position de repos et la platine de lecture s'arrête automatiquement. (Retour automatique du bras)

Remarque

Veillez à ne pas rayer le disque tandis que vous déplacez le bras. - Ne touchez pas le bras ni la platine pendant la lecture et ne coupez pas son alimentation. Cela aurait pour effet de déformer les sons et pourrait endommager le disque. - Le démarrage automatique ne peut pas être utilisé pour les disques de 25 cm. La lecture de ces disques doit être démarrée manuellement. - Le retour automatique est actionné au moment où le bras atteint un certain point près du centre du disque. Dans le cas d'un disque dont le sillon dépasse ce point, le retour automatique peut être actionné avant la fin de la lecture.

Arrêt manuel de la lecture

Appuyez sur STOP.

La lecture s'arrête et le bras revient en position de repos.

2. L'appareil est-il utilisé conformément aux descriptions du manuel de l'utilisateur ?

Si l'appareil ne fonctionne pas correctement, vérifie les points énumérés dans le tableau ci-dessous. Si le problème persiste, il s'agit peut-être d'un dysfonctionnement.

Dans ce cas, débranchez immédiatement le cordon d'alimentation et contactez votre revendeur.

[Lecture d'un disque]

État	Vérification	Page
La platine ne fonctionne pas.	• La fiche du cordon de la platine TT5005 est-elle branchée sur une prise secteur ? Plateau (Vue de dessous) • La courroie d'entrainment passé-t-elle convenablement sur le plateau et le rouleau d'entrainment ? Si la courroie s'est détachée, entourez-la d'abord sur le plateau puis sur le rouleau d'entrainment. Pour de plus amples détails, reportez-vous à "Montage" (12 page 2).	4 2
Aucun son n'est émis.	• Le cable audio est-il convenablement relié ? • L'amplificateur est-il correctement régèle pour son utilisation avec la platine TT5005 ? • La pointe de lecture est-elle correctement montée sur la cellule ?	4 4 2
Lessons sont parasités, la pointe saute, lessons sont déformés.	• La pointe ou le disque sont-ils sales ? • La pointe est-elle usée ou le disque est-il rayé ?	2 2
Le bras ne se déplace pas quand vous appuyez sur la touche START.	• La fiche du cordon de la platine TT5005 est-elle branchée sur une prise secteur ? • Le bras est-il fixé à son support ?	4 3

Platine de lecture

Système d'entraînement:

Moteur:

Vitesse:

Plurage et scintillage:

Bras acoustique:

Longueur effective du bras:

Tension de sortie:

Servo DC

33-1/3,45 tr/min

0,15%WRMS

Type à équilibrage dynamique

195 mm

Égaliseur OFF: 2,5 mV

Égaliseur ON : 150 mV

Pression optimale de la pointe

de lecture:

Numéro de l'aiguille

interchangeable:

3,5g

DSN-82

Généralités

Alimentation:

Consummation:

CA 230 V, 50 Hz

Pour des raisons d'amélioration, les caractéristiques et l'apparence sont susceptibles d'être modifiées sans avertissement préalable.

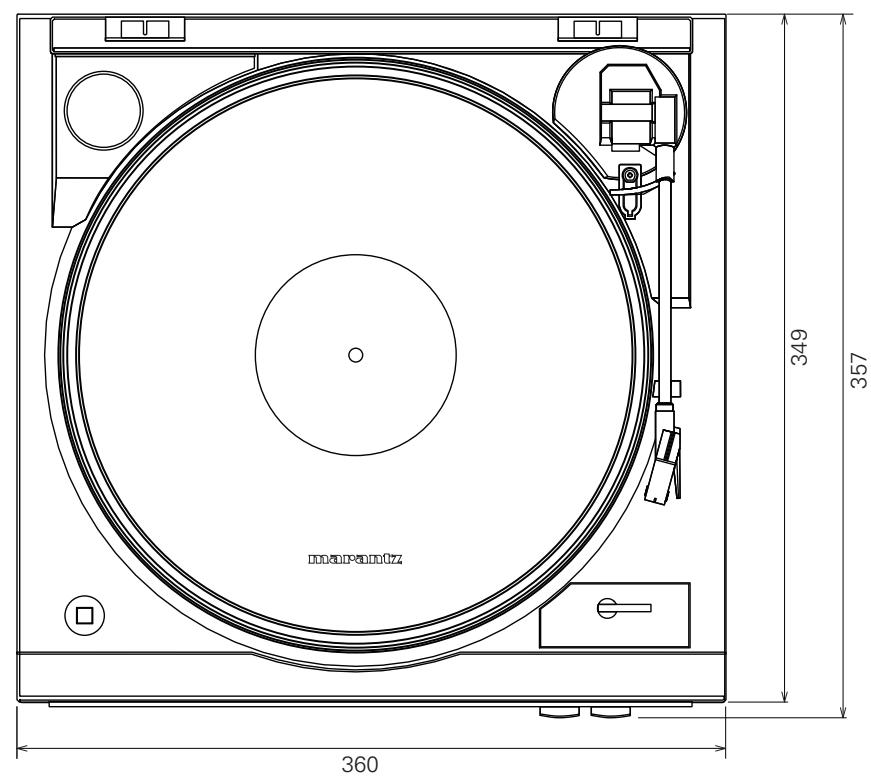

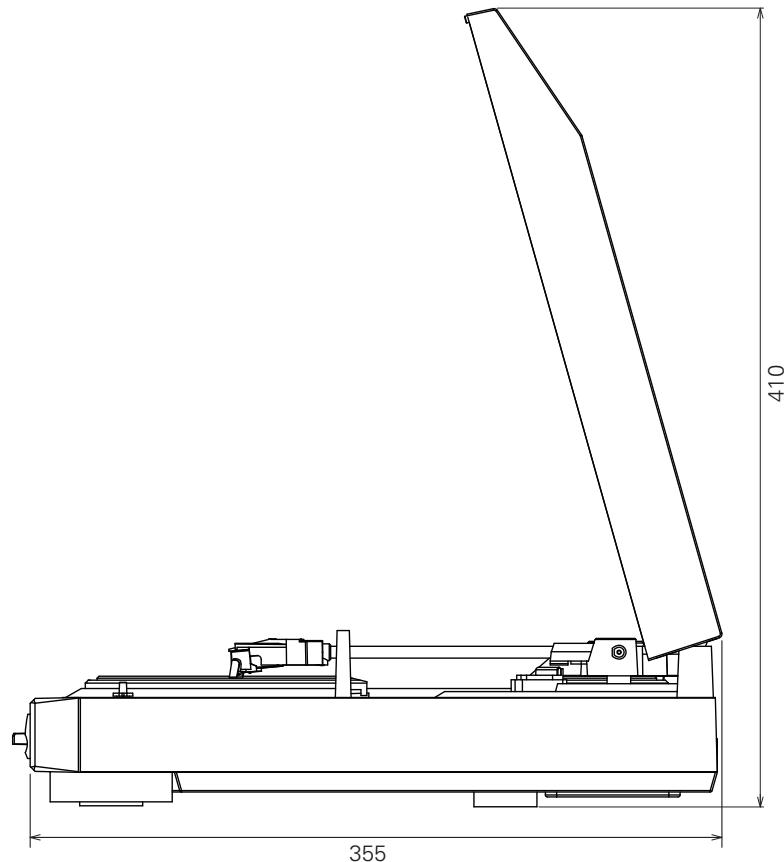

Unit / Einheit / Unité / Unidad / Eenheid / Enhet / Édúnúbí yzmepenhy / Jednostka : mm

Weight / Gewicht / Poids / Peso / Peso / Gewicht / Vikt / Bec / Waga : 2.8 kg
