SL-1200M7L - Platine TECHNICS - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Platine vinyle professionnelle
Caractéristiques techniques principales	Direct Drive, moteur à courant continu, couple élevé, précision de rotation
Alimentation électrique	AC 100-240V, 50/60Hz
Dimensions approximatives	450 mm x 353 mm x 162 mm
Poids	12 kg
Compatibilités	Compatible avec la plupart des cellules et stylos de lecture standard
Fonctions principales	Lecture de disques vinyles, pitch control, reverse play
Entretien et nettoyage	Nettoyage régulier de la platine et des disques, vérification de l'état de la cellule
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de réparation par des techniciens qualifiés
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité
Informations générales	Modèle limité, finition spéciale, idéal pour DJs et audiophiles

FOIRE AUX QUESTIONS - SL-1200M7L TECHNICS

Comment calibrer la vitesse de rotation de ma platine TECHNICS SL-1200M7L ?

Pour calibrer la vitesse, utilisez un stroboscope. Placez-le sur le plateau, activez la platine et ajustez la vitesse à l'aide du bouton de réglage jusqu'à ce que les lignes du stroboscope soient fixes.

Pourquoi ma platine ne produit-elle pas de son ?

Vérifiez d'abord que les câbles RCA sont correctement connectés à votre amplificateur. Assurez-vous également que le bras est en position de lecture et que la cellule est correctement installée.

Comment changer la cellule sur ma TECHNICS SL-1200M7L ?

Pour changer la cellule, dévissez la vis qui maintient la cellule sur le bras. Retirez l'ancienne cellule et remplacez-la par la nouvelle, puis revissez-la en veillant à ne pas trop serrer.

Que faire si le bras de lecture ne revient pas à sa position d'origine ?

Vérifiez le mécanisme de retour automatique. Un manque de lubrification ou un problème avec le ressort peut être à l'origine. Vous pouvez essayer de lubrifier le mécanisme ou consulter un technicien si nécessaire.

Comment régler la pression du bras de lecture ?

Pour régler la pression, utilisez le contrepoids au bout du bras. Tournez-le pour ajuster le poids jusqu'à ce qu'il corresponde à la spécification de la cellule utilisée.

Ma platine vibre-t-elle, que dois-je faire ?

Assurez-vous que la platine est placée sur une surface stable et plane. Vérifiez également que les pieds de la platine sont bien ajustés et qu'il n'y a pas d'objets à proximité qui pourraient causer des vibrations.

Comment nettoyer la platine TECHNICS SL-1200M7L ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Pour le plateau, un nettoyant spécifique pour vinyles est recommandé. Évitez d'utiliser des produits abrasifs qui pourraient endommager la finition.

Comment remplacer le cordon d'alimentation de la platine ?

Débranchez la platine et retirez le panneau arrière. Localisez le connecteur du cordon d'alimentation, dévissez-le et remplacez-le par le nouveau cordon. Assurez-vous de bien le fixer avant de refermer le panneau.

Puis-je utiliser n'importe quel type de vinyle avec la SL-1200M7L ?

Oui, la platine est compatible avec les vinyles 33, 45 et 78 tours, tant que la cellule est adaptée au type de disque que vous utilisez.

MODE D'EMPLOI SL-1200M7L TECHNICS

Nous vous remercions pour votre achat de cet appareil.

Veuillez lire attentivement ces instructions avant d'utiliser ce produit et conservez ce manuel pour vous y référer ultérieurement.

• Les pages auxquelles se référer sont indiquées en tant que « (⇒ 00) »
• Les illustrations peuvent différer de votre appareil.

Caractéristiques

L'entraînement direct sans noyau élimine les frottements magnétiques et permet de réaliser une rotation régulière

• La construction à double rotor réduit les vibrations infimes pendant la rotation tout en maintenant un couple élevé.
• La technologie de haute précision de commande du moteur permet de commuter le mode d’entraînement en fonction de l’état de fonctionnement du moteur.

Cette technologie combine un couple élevé avec une grande stabilité.

Le bras de lecture avec des roulements de haute précision permet d'obtenir une haute sensibilité de mouvement initial

• Le tube du bras de lecture est réalisé en magnésium, ce qui apporte une grande rigidité.
• L'utilisation de construction de suspension de supports Technics traditionnels et de roulements de haute précision permet d'atteindre une haute sensibilité de mouvement initial.

Une platine à trois couches qui offre une stabilité de rotation régulière

• La platine a une construction en trois couches avec un plateau rigide combinant laiton et aluminium moulé sous pression et du caoutchouc recouvrant sa surface arrière pour éliminer la résonance inutile. Cette construction permet d'obtenir une grande rigidité et un amortissement des vibrations.
• L'utilisation d'une platine de la catégorie des poids-lourds qui génère une grande masse d'inertie.

Elle offre une stabilité de rotation régulière.

Une construction de boîtier à quatre couches et des isolateurs basés sur une conception antivibration approfondie

• Le panneau supérieur en aluminium immaculé a été ajouté à la construction à trois couches en aluminium moulé sous pression, BMC (Bulk Moulding Compound) et caoutchouc épais. Cette construction à quatre couches combine une grande rigidité avec une finition et une sensation de haute qualité.
• Les isolateurs employant du caoutchouc silicone spécial pour assurer un amortissement élevé des vibrations et une fiabilité sur le long terme. Ils amortissent complètement les vibrations externes et suppriment les bruits de hurlement.

Bornes de haute qualité

• L'utilisation de bornes en laiton blanchi et plaquées or évite la dégradation de la qualité du son.
• À l'intérieur du boîtier, la construction avec écran métallique est utilisée pour diminuer les effets des bruits externes.

Vitesse de platine de haute précision maintenue par une commande de vitesse

• Le procédé de commande numérique est adopté pour réaliser un contrôle constant de la vitesse.

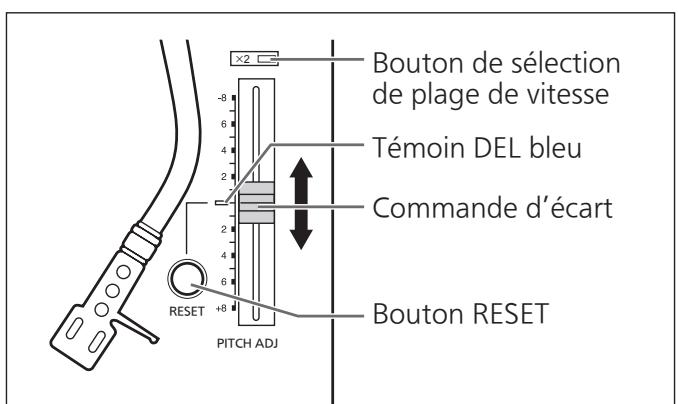

• Le bouton de sélection de plage variable de vitesse (× 2) est fourni. La commande de vitesse avec une plage jusqu'à ± 16% est possible.

Avant utilisation

Précautions de sécurité 6

Accessoires 9

Nom des pièces 10

- Pourcommencer

Assemblage de l'appareil 11

Fixation de la cellule de lecture 11 Montage de la platine 13 Montage du tapis de platine 13 Fixation de la coquille porte-cellule 13 Fixation du contrepoids d'équilibrage 13

• Connexion à un amplificateur intégré ou à un système de composants 14 Installation 15
• Mettez le couvercle anti-poussières en place............ 15

Réglage 16

• Équilibre horizontal 16
• Pression de pointe de lecture 16 Dispositif antidérapant 17 Hauteur du bras de lecture 18 Hauteur de l'élevateur du bras 19
• Réglage de la vitesse de démarrage/freinage de la platine... 19

Lecture

Lecture des disques 20

Contrôle de vitesse (réglage fin de la hauteur) 22

Entretien

Entretien 23

Guide de dépannage 24

Mise à jour du firmware 24

Spécifications 25

Appareil

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit, -N'exposez pas cet appareil à la pluie, l'humidité, l'égouttement ou l'éclaboussement.
• Ne placez pas d'objets remplis d'eau, tels que des vases, sur l'appareil. - Utiliser exclusivement les accessoires préconisés. - Ne retirez pas les caches. - Ne réparez pas l'appareil vous-même. Confiez l'entretien à un personnel qualifié. - Ne laissez pas d'objets métalliques tomber dans cet appareil. - Ne pas placer d'objets lourds sur cet appareil.

Cordon d'alimentation secteur

• Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit, -Assurez-vous que la puissance du voltage fourni correspond au voltage inscrit sur l'appareil.
• Branchez la prise secteur dans la prise électrique. -Ne pas tirer, plier ou placer des objets lourds sur le cordon. -Ne manipulez pas la prise avec les mains mouillées. -Tenez le corps de la prise secteur en la débranchant. -N'utilisez pas de prise secteur ni de prise de courant endommagée.
• La fiche secteur est le dispositif de déconnexion. Installez cet appareil de sorte que la fiche secteur puisse être débranchée immédiatement de la prise de courant. Assurez-vous que la broche de terre de la fiche du cordon d'alimentation est correctement branchée afin d'éviter un choc électrique. -Un appareil de CLASSE I doit être raccordé à une prise électrique pour l'alimentation dotée d'une mise à la terre de protection.

Appareil

• Ne placez pas de sources de flammes vivantes telles que bougies allumées sur cet appareil.
• Cet appareil peut être perturbé par des interférences causées par des téléphones mobiles pendant l'utilisation. En présence de telles interférences, éloignez le téléphone mobile de cet appareil.
• Cet appareil est destiné à être utilisé sous des climats tropicaux.
• Ne mettez pas d'objets sur cet appareil. Cet appareil devient chaud lorsqu'il est en marche.

Emplacement

• Placez cet appareil sur une surface plane. Pour réduire les risques d'incendie, d'électrocution ou de dommages au produit, -N'installez pas et ne placez pas cet appareil dans une bibliothèque, un placard ni dans aucun autre espace réduit. Assurez-vous que l'appareil est bien ventilé.
• Ne bouchez pas les ouvertures d’aération de cet appareil avec des journaux, nappes, rideaux ou objets similaires. -N’exposez pas cet appareil directement aux rayons du soleil, à des températures élevées, à une humidité élevée ni à des vibrations excessives. Assurez-vous que l’emplacement de placement est suffisamment solide pour supporter le poids de cette unité ( 25).
• Ne soulevez pas et ne transportez pas cet appareil en le tenant par l'un de ses boutons. Cela pourrait faire tomber l'appareil, causant des blessures ou un dysfonctionnement de celui-ci.

L'élimination des équipements usagés

Applicable uniquement dans les pays membres de l'Union européenne et les pays disposant de systèmes de recyclage.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les appareils électriques et électroniques usagés doivent être séparés des ordures ménagères.

Afin de permettre le traitement, la valorisation et le recyclage adéquats des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En les éliminant conformément à la réglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement.

Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales. Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Accessoires

Certaines pièces de l'appareil ont été démontées pour prévenir tout dommage lors de l'expédition. Cochez les accessoires pour vérifier qu'ils sont bien tous dans l'emballage.

Platine (1 pce.) (RYQ1618-X)		Tapis de platine (1 pce.) (RGS0008)		Housse de protection (1 pce.) (RYF1035-Q)
Adaptateur pour disques 45 tours (1 pce.) (RMX0551)		Contrepoids d'équilibrage (1 pce.) (RXQ2316)		Petit contrepoids auxiliaire (1 pce.) (TPAKK61)
Gros contrepoids auxiliaire (1 pce.) (TPAKK62)		Coquille porte-cellule (1 pce.) (RFA3670)		Gabarit de surplomb (1 pce.) (RMR2210-W)
Jeu de vis pour la cellule de lecture (1 jeu) (RXQ2315) • Écrous (2 pcs.) • Vis courtes (2 pcs.) • Vis longues (2 pcs.) • Rondelles (2 pcs.)		Câbles PHONO (1 pce.) (K2KYYYY00257)		Câble de terre PHONO (1 pce.) (K4EY1YY00160)
Cordon d'alimentation secteur (1 pce.) (K2CT3YY00081)	Cordon d'alimentation secteur (1 pce.) (K2CM3YY00041)	Cordon d'alimentation secteur (1 pce.) (K2CS3YY00033)		Jeu de vis pour la platine (1 jeu) (RXQ2343) • Vis longues (3 pcs.) • Rondelles (3 pcs.) • Ressorts Belleville (3 pcs.)

• Les numéros de modèle des accessoires sont tels qu'en mars 2016. Ils sont sujets à modification sans préavis.
• Jetez les matériaux d'emballage de manière appropriée.
• Observez les réglementations locales lors de la mise au rebut du produit.
• N'utilisez pas de cordon d'alimentation secteur, câble PHONO et câble de terre PHONO autres que ceux qui sont fournis.
• Conservez la cellule de lecture, le contrepoids auxiliaire, les écrous, les vis et les rondelles hors de portée des enfants pour éviter toute ingestion.

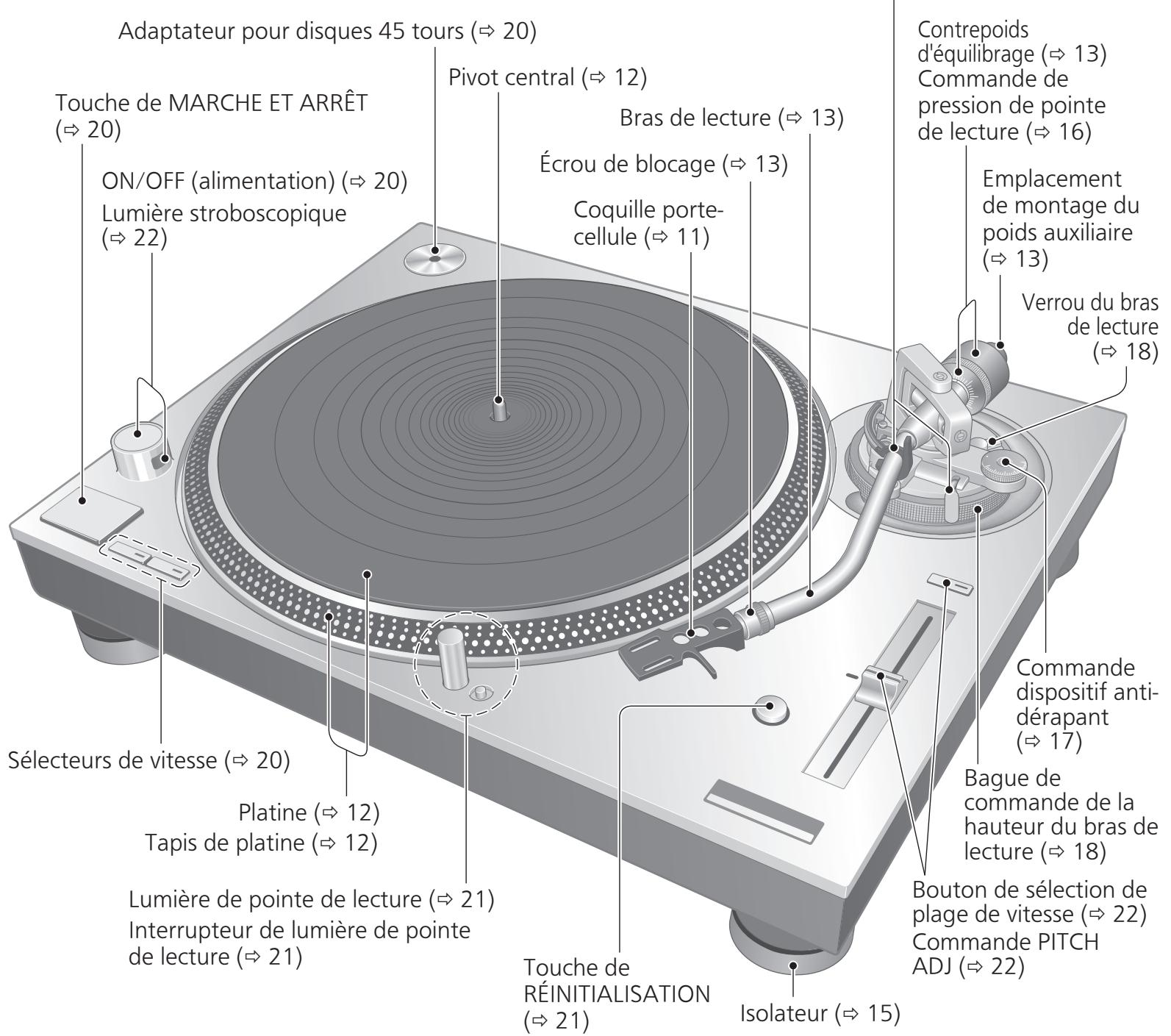

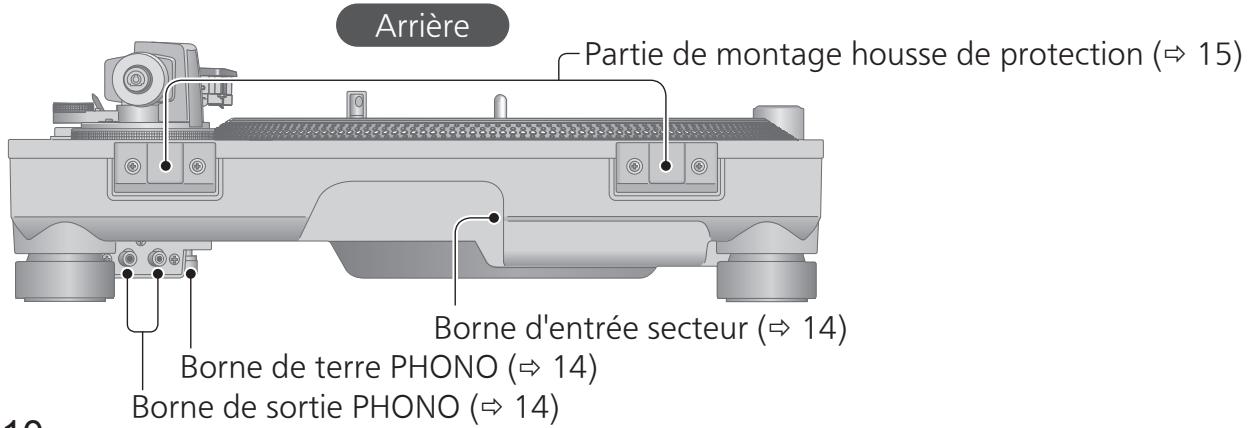

Nom des pièces

Des nombres comme ( 20) indiquent les pages de référence.

Clip de retenue du bras ( 16)

Support de bras ( 16)

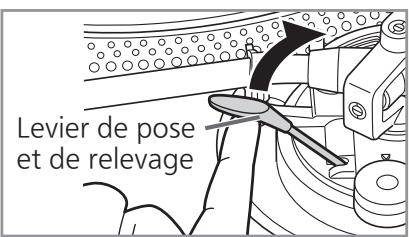

Levier de pose et de relèvement ( 16)

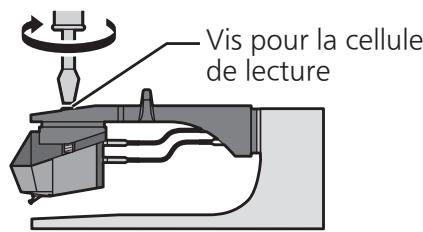

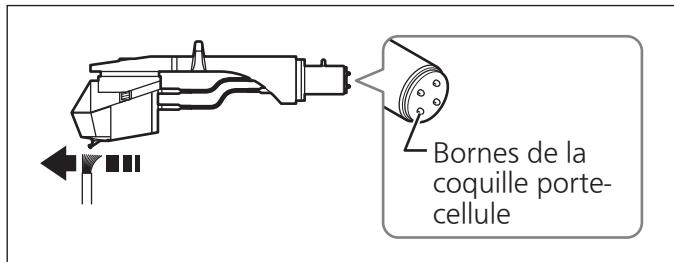

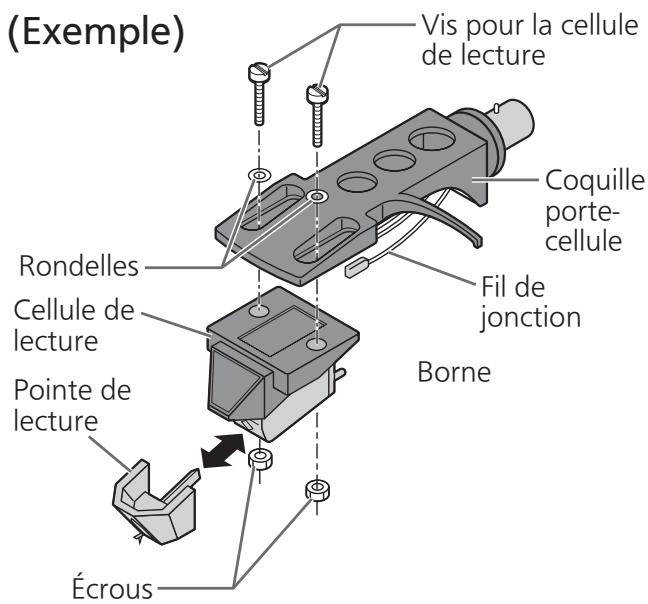

Fixez une cellule de lecture (achetée en magasin) provisoirement.

Suivez les instructions de la cellule de lecture pour la fixer correctement à la coquille porte-cellule et serrez doucement les vis.

• Si les vis de fixation sont inclus dans la cellule de lecture, utilisez-les.
• Lors de la lecture de 45 tours SP, utilisez une cellule de lecture pour les 45 tours SP.
• Utilisez un mini tournevis plat (4 mm) disponible dans le commerce.

(Fil de jonction)	(Borne)
Rouge	(R+)(Rouge)
Vert	(R-)(Vert)
Blanc	(L+)(Blanc)
Bleu	(L-)(Bleu)

Ajustez le porte-à-faux. Utilisez le gabarit de surplomb inclus.

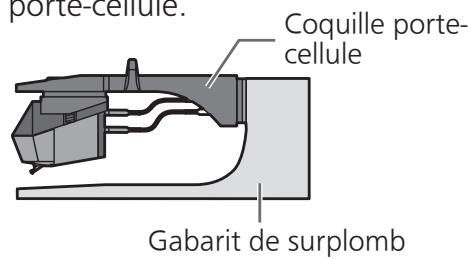

① Placez le gabarit de surplomb sur la coquille porte-cellule.

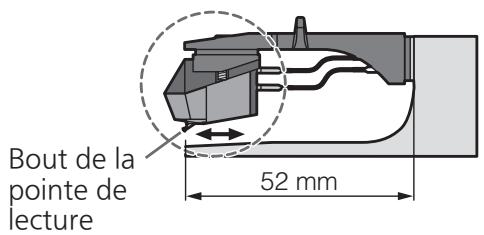

② Déplacez la cellule de lecture pour aligner le bout de la pointe de lecture avec l'extrémité du gabarit.

• La cellule de lecture doit être parallèle à la coquille porte-cellule, vue de dessus et de côté (l'illustration est une vue de dessus).

Serrez la vis pour la cellule de lecture.

• Faites attention de ne pas laisser la cellule de lecture glisser hors de son emplacement.

Le porte-à-faux peut être réglé de façon optimale.

Assemblage de l'appareil (suite)

Certaines pièces de l'appareil ont été démontées pour prévenir tout dommage lors de l'expédition. Assemblez l'appareil dans l'ordre suivant.

Attention

Ne raccordez pas le cordon d'alimentation secteur tant que l'installation n'est pas terminée.

Attention

• Faites attention lors de la manipulation de la platine étant donné qu'elle est lourde.
• Essuyez les traces de doigts ou de saleté avec un chiffon doux.

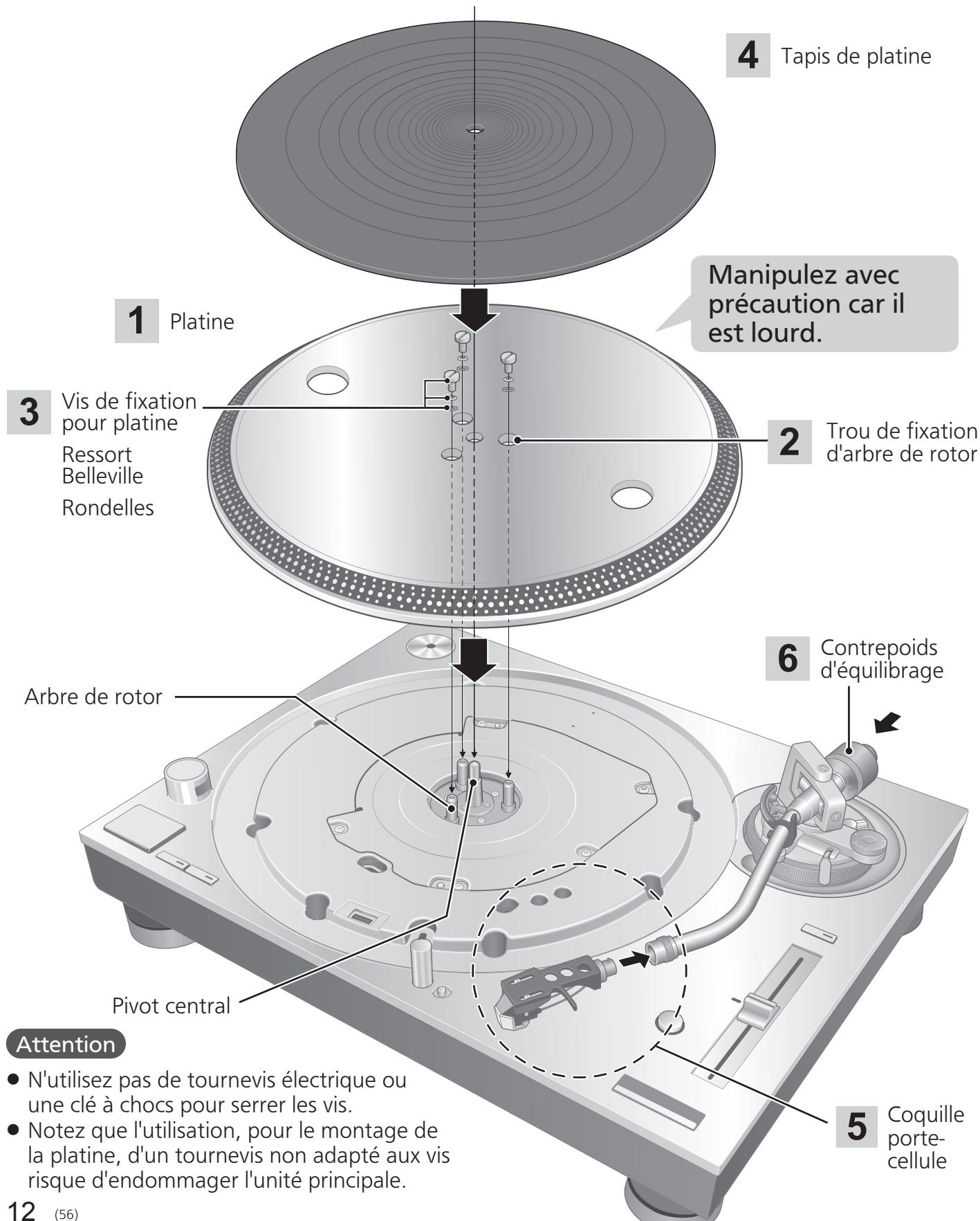

2 Abaissez lentement la platine tout en alignant les trous de fixation des arbres de rotor (trois emplacements) avec les arbres de rotor.

• Tournez la platine dans les deux directions pour aligner les trous avec les arbres de rotor.

Attention

• Si les arbres de rotor sont mal alignés, il subsiste un écart entre la platine et l'unité principale et il n'est pas possible de monter la platine correctement. Ne forcez pas la platine vers le bas.

Attention

Lors du serrage des vis, ne laissez pas les têtes de vis dépasser de la surface supérieure de la platine. - Serrez les trois vis uniformément.

Pour enlever la platine

Desserrez les vis de montage pour la platine et enlevez-les. Gardez précieusement les vis, les ressorts belleville et les rondelles. Tenez la platine des deux mains et tirez-la doucement vers le haut.

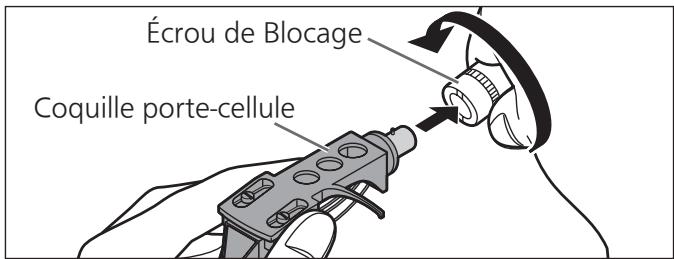

5 Montez la coquille porte-cellule avec la cellule de lecture dans le bras de lecture. gardez la coquille porte-cellule horizontal et serrez l'écrou de blocage.

• Prenez garde de ne pas toucher le bout de la pointe de lecture.

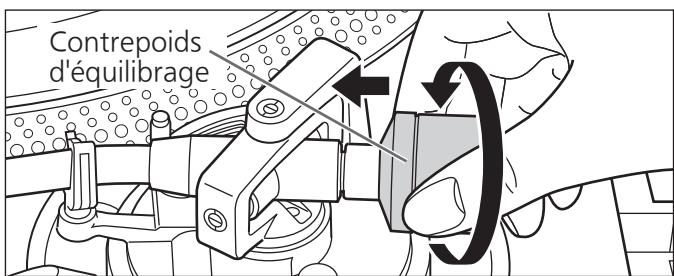

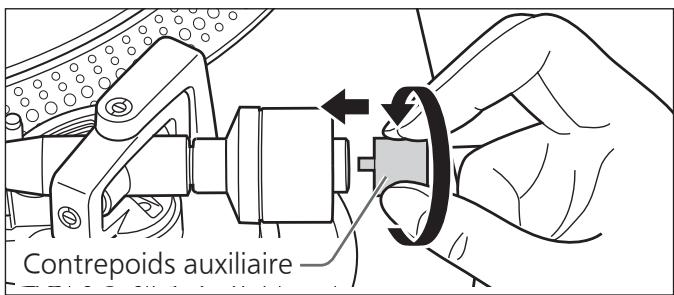

Fixez le contrepoids d'équilibrage à l'arrêt du bras de lecture.

Fixez le contrepoids auxiliaire inclus à l'arrière du bras de lecture en fonction du poids de la cellule de lecture.

Pour les gammes de poids réglables de la cellule de lecture, reportez-vous à « Plage du poids de la cellule de lecture utilisable ». (⇒25)

Remarque

• L'intérieur du contrepoids d'équilibrage est graissé.

• Éteignez tous les appareils et débranchez le cordon d'alimentation secteur de la prise avant d'effectuer tout branchement.
• Branchez le cordon d'alimentation secteur une fois tous les autres raccordements terminés.
• Assurez-vous de brancher le fil de terre PHONO. Sinon, un bourdonnement de l'alimentation peut se produire.
• Reportez-vous aussi au mode d'emploi de l'appareil connecté.

1 Branchez les câbles phonos et le câble de terre PHONO aux bornes PHONO de l'équipement connecté.

• Vous n'obtiendrez pas un volume ou une qualité sonore ajustée si l'amplificateur connecté n'a pas de bornes PHONO.

2 Raccordez le cordon d'alimentation secteur.

• Vérifiez la puissance en watts de la sortie secteur sur l'équipement connecté avant de l'utiliser pour cet appareil. (Cet appareil consomme 14 W).

Connexion à un amplificateur intégré ou à un système de composant

Amplificateur (non fourni)

Remarque

• L'interrupteur de fonctionnement ne sépare pas l'unité entière de l'alimentation même en position « OFF ».

Retirez la fiche de la prise électrique principale si vous ne comptez pas utiliser l'appareil pendant une longue période. Placez l'appareil de sorte que la prise puisse être facilement enlevée.

Installation

Installez l'appareil sur une surface horizontale protégée des vibrations.

Gardez cet appareil aussi loin que possible des enceintes.

Réglage de la hauteur pour que l'appareil soit horizontal

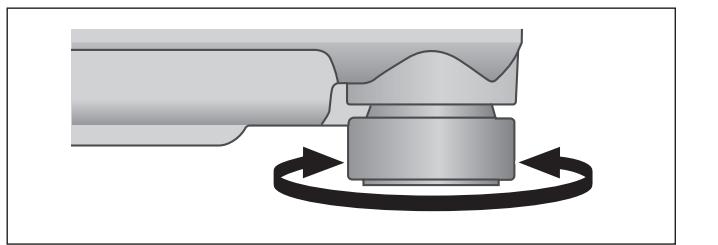

Soulever le tourne-disque pour tourner les isolateurs et régler la hauteur.

• Dans le sens des aiguilles d'une montre : Réduit la hauteur.
• Dans le sens inverse des aiguilles d'une montre : Augmente la hauteur.

Attention

• Ne mettez pas les isolateurs trop loin. Cela pourrait les détacher ou bien les endommager.

Mettez le couvercle anti-poussières en place

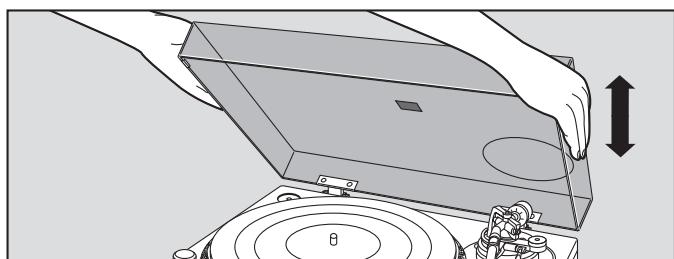

1 Saisissez le couvercle anti-poussières à deux mains et mettez-le en place dans les pièces de fixation du couvercle anti-poussières (⇒ 10) sur le lecteur.

• Pour retirer le couvercle anti-poussières, gardez-le ouvert et soulève-le droit au-dessus.

Attention

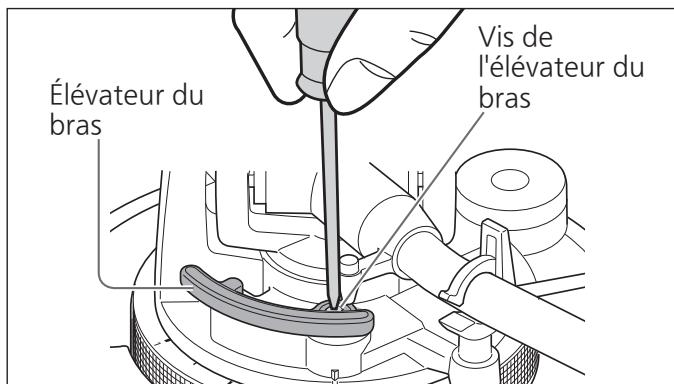

• Ramenez le bras de lecture sur le support de bras et fixez-le avec le clip de retenue du bras avant de fixer ou de détacher le couvercle anti-poussières.

Notes pour l'installation

• Avant de déplacer l'appareil, retirez tous les périphériques connectés et éteignez l'appareil. Assurez-vous que l'appareil n'est pas exposé aux rayons directs du soleil, à la poussière, à l'humidité et à la chaleur émise par un appareil de chauffage.
• Cet appareil peut capter des interférences d'un appareil radio situé à proximité. Gardez l'appareil aussi loin que possible d'un appareil radio.
• N'installez pas l'appareil sur une source de chaleur.
• Évitez un endroit avec de grandes variations de température.
• Évitez un endroit avec une condensation fréquence.
• Évitez un endroit instable.
• Ne mettez pas un objet sur l'appareil.
• N'installez pas l'appareil dans un espace confiné tel qu'une étagère.
• Installez l'appareil dans un emplacement bien éloigné des murs ou d'autres dispositifs pour permettre un rayonnement de chaleur efficace depuis l'intérieur de l'appareil. Assurez-vous que le matériel de l'emplacement d'installation est suffisamment résistant pour supporter le poids de cet appareil.
• Notez que l'appareil peut être endommagé par la fumée de cigarettes ou l'humidité provenant d'un humidificateur à ultrasons.

Condensation

Imaginez, vous sortez une bouteille froide d'un réfrigérateur. Si vous la laissez dans une pièce pendant un certain temps, des gouttes de rosée vont se former sur la surface de la bouteille. Ce phénomène est appelé « condensation »

• Conditions provoquant la condensation • Changement rapide de température (caused by the displacement of an endroit chaud à un endroit froid ou vice versa, un refroidissement ou un réchauffement rapide ou bien exposition directe à de l'air froid) • Forte humidité dans une pièce avec beaucoup de vapeur, etc. Saison pluvieuse
• La condensation peut endommager l'appareil. Quand cela se produit, éteignez l'appareil et laissez-le jusqu'à ce qu'il s'adapte à la température ambiante (environ 2 à 3 heures).

Préparatifs

• Tout d'abord, retirez le housse de protection.
• Retirez le couvercle de pointe de lecture, en prenant soin de ne pas endommager la pointe de lecture, puis dégagez le clip de retenue du bras.

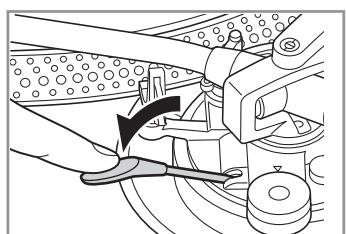

• Abaissez le levier de pose et de relèvement.

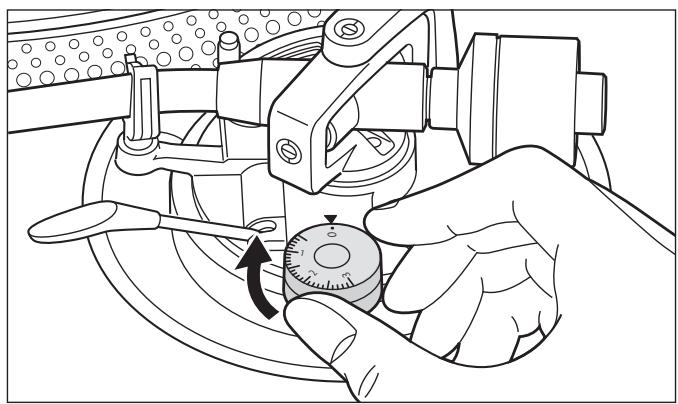

• En la tournant, mettez la commande du dispositif antidérapant sur « 0 »

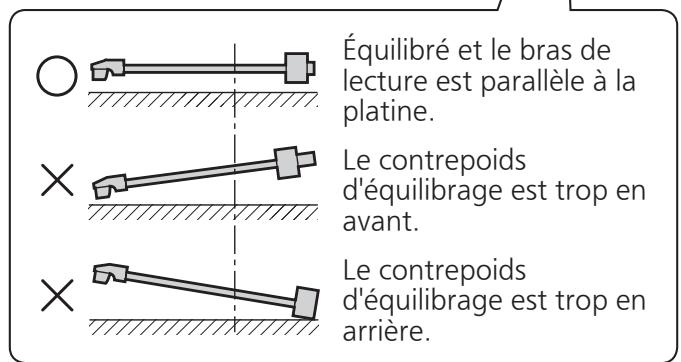

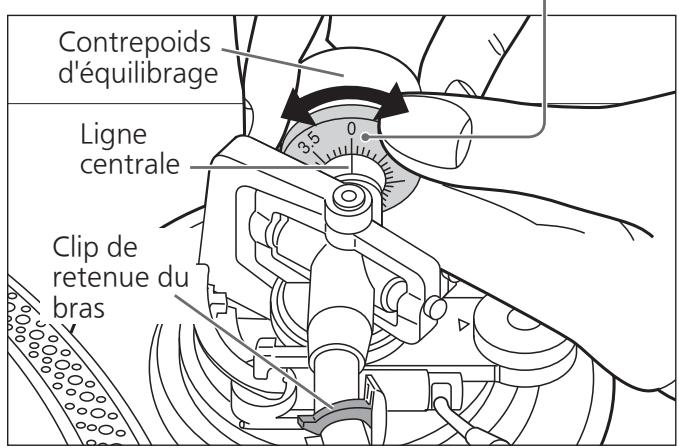

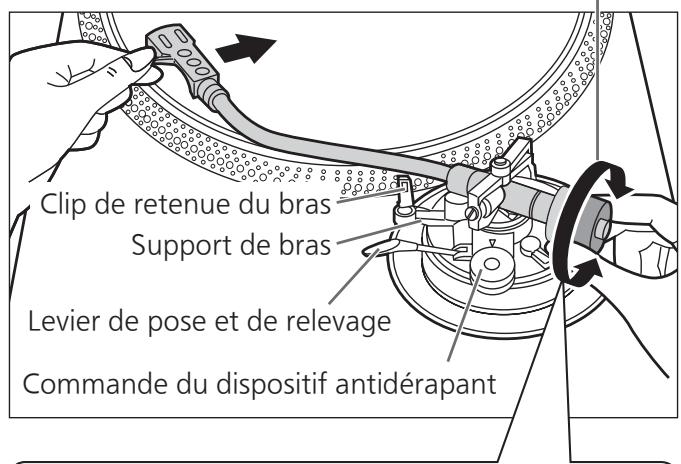

1 Libérez le bras de lecture du support de bras et réglez l'équilibre horizontal en tournant le contrepoids d'équilibrage. Maintenez le bras de lecture et tournez le contrepoids d'équilibrage dans le sens de la flèche pour régler l'équilibre jusqu'à ce que le bras soit à peu près horizontal.

• Prenez soin de ne pas laisser le bout de la pointe de lecture toucher la platine ou l'unité principale.

Préparatifs

• Tout d'abord, retirez le housse de protection.
• Replacez le bras de lecture sur le support de bras et immobilisez-le avec le clip de retenue du bras.

Tournez la commande de la pression de pointe de lecture jusqu'à ce que « 0 » vienne sur la ligne centrale de l'arrière du bras de lecture.

• Maintenez immobile le contrepoids d'équilibrage tout en faisant cela.

Commande de pression de pointe de lecture

Tenez ici pour tourner

Remarque

• Reportez-vous au guide de l'utilisateur de votre pointe de lecture pour la pression appropriée de pointe de lecture.

• La commande de pression de pointe de lecture tournera en même temps que le contrepoids d'équilibrage.

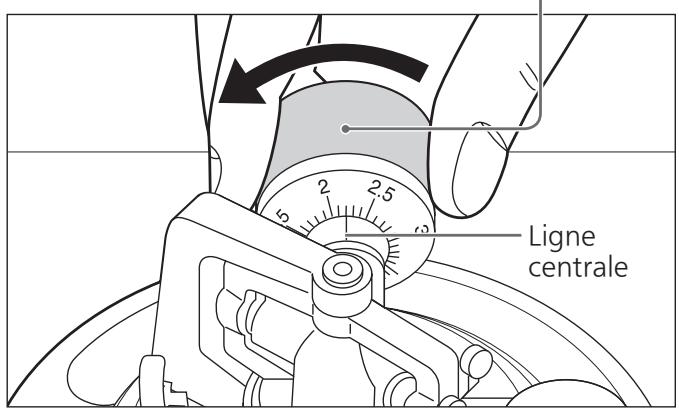

• Tournez jusqu'à ce que la ligne centrale pointe sur la pression de pointe de lecture appropriée.

Dispositif antidérapant

Tournez la commande du dispositif antidérapant pour la régler à la même valeur que la commande de pression de pointe de lecture.

Remarque

• Pour une pression de la pointe de lecture de 3 g ou plus, régler l'anti-patinage sur « 3 »

Hauteur du bras de lecture

N'effectuez ce réglage que si la cellule de lecture que vous utilisez le rend nécessaire.

Préparatifs

• Mettez un disque sur la platine.

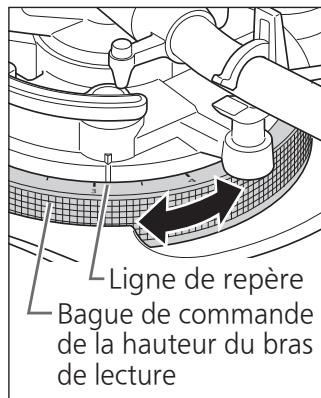

2 Réglez la hauteur avec la bague de commande de la hauteur du bras de lecture.

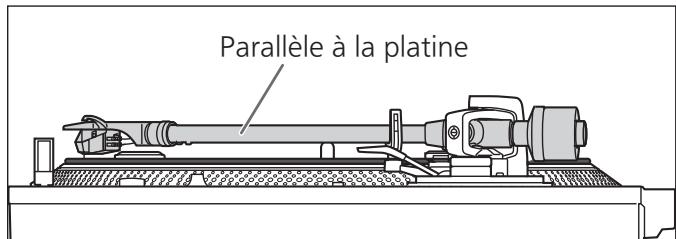

Réglez la hauteur du bras de lecture jusqu'à ce qu'il soit parallèle au disque.

① Utilisez le tableau ci-dessous comme référence pour trouver la marque de position appropriée pour la hauteur de votre cellule de lecture. (Pour la coquille porte-cellule fournie)

Hauteur de la cellule de lecture (H) en millimètres	Position de la commande de hauteur
17	0
18	1
19	2
20	3
21	4
22	5
23	6

② Tournez la bague de commande de hauteur de bras de lecture pour aligner la marque de position avec la ligne de repère. 0 à 6 mm sont marqués sur la bague de commande de hauteur de bras de lecture.

À PRÉS que le réglage de hauteur de bras soit terminé, verrouillez le bras de lecture en tournant le bouton de verrouillage du bras.

Retirez le couvercle de pointe de lecture, en veillant soit de ne pas endommager la pointe de lecture, puis dégagez le clip de retenue du bras. Abaissez le levier de pose et relevez, posez la pointe de lecture sur un disque et réglez la commande de hauteur jusqu'à ce que le bras de lecture et le disque soient parallèles.

Attention

• Prenez garde de ne pas endommager le bout de la pointe de lecture.

Hauteur de l'élevateur du bras

Effectuez un réglage en fonction de la cellule de lecture, si nécessaire.

Préparatifs

• Mettez un disque sur la platine.
• Retirez le couvercle de pointe de lecture, en prenant soin de ne pas endommager la pointe de lecture, puis dégagez le clip de retenue du bras.
• Soulevez le levier de pose et de releverage et placez le bras de lecture sur le disque.

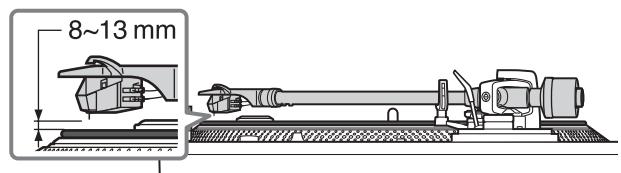

1 Vérifiez la hauteur de l'élevateur du bras (distance entre le bout de la pointe de lecture et la surface du disque).

Si un réglage est nécessaire, passez à l'étape 2.

• La hauteur de l'élevateur du bras est réglée en usine entre 8 et 13 mm.

2 Remplacez le bras de lecture sur le support de bras et immobilisez-le avec le clip de retenue du bras. tournez la vis de réglage.

• Le fait de tourner la vis dans le sens des aiguilles d'une montre abaisse l'élevateur du bras.
• Le fait de tourner la vis dans le sens inverse des aiguilles d'une montre relève l'élevateur du bras.

Réglage de la vitesse de démarrage/freinage de la platine

Vous pouvez choisir le mode manuel ou le mode automatique. (Réglage d'usine: mode Auto)

Mode automatique

Nous recommandons le mode automatique qui peut maximiser la performance du produit.

Cela règle la « vitesse de démarrage » (décrite ci-dessous) automatiquement.

(La vitesse de couple régée n'est pas reflétée.)

Déplacez le commutateur de mode sur [A] à l'aide d'un outil tel qu'un tournevis fin.

Mode manuel

Cela vous permet de régler manuellement la « vitesse de démarrage »

Déplacez le commutateur de mode sur [M] à l'aide d'un outil tel qu'un tournevis fin.

Vitesse de démarrage

Vous pouvez régler la vitesse de démarrage (le temps pour que la platine atteigne une vitesse constante) en appuyant sur [START-STOP] et le gain de couple à vitesse constante.

Réglez le bouton de couple à l'aide d'un tournevis plat. - Direction H : Démarrage rapide - Direction L : Démarrage lent

Vitesse de freinage

Vous pouvez régler la vitesse de freinage en appuyant sur [START-STOP] jusqu'à ce que la platine s'arrête.

(Le réglage est possible à la fois en modes automatique et manuel.)

Réglez le bouton de commande de vitesse de freinage à l'aide d'un tournevis plat.

• Direction S : Arrêt lent
• Direction F: Arrêt rapide

Bouton de commande de vitesse de freinage

Bouton de couple

Commutateur de MODE

Remarque

• Utilisez un mini tournevis plat (2,4 mm) disponible dans le commerce pour régler le bouton de commande de vitesse de couple/frein.
• Ne tournez pas le bouton trop loin en utilisant une force excessive.

Préparatifs

1. Mettez un disque sur la platine. 2. Retirez le couvercle de pointe de lecture puis dégagez le clip de retenue du bras.

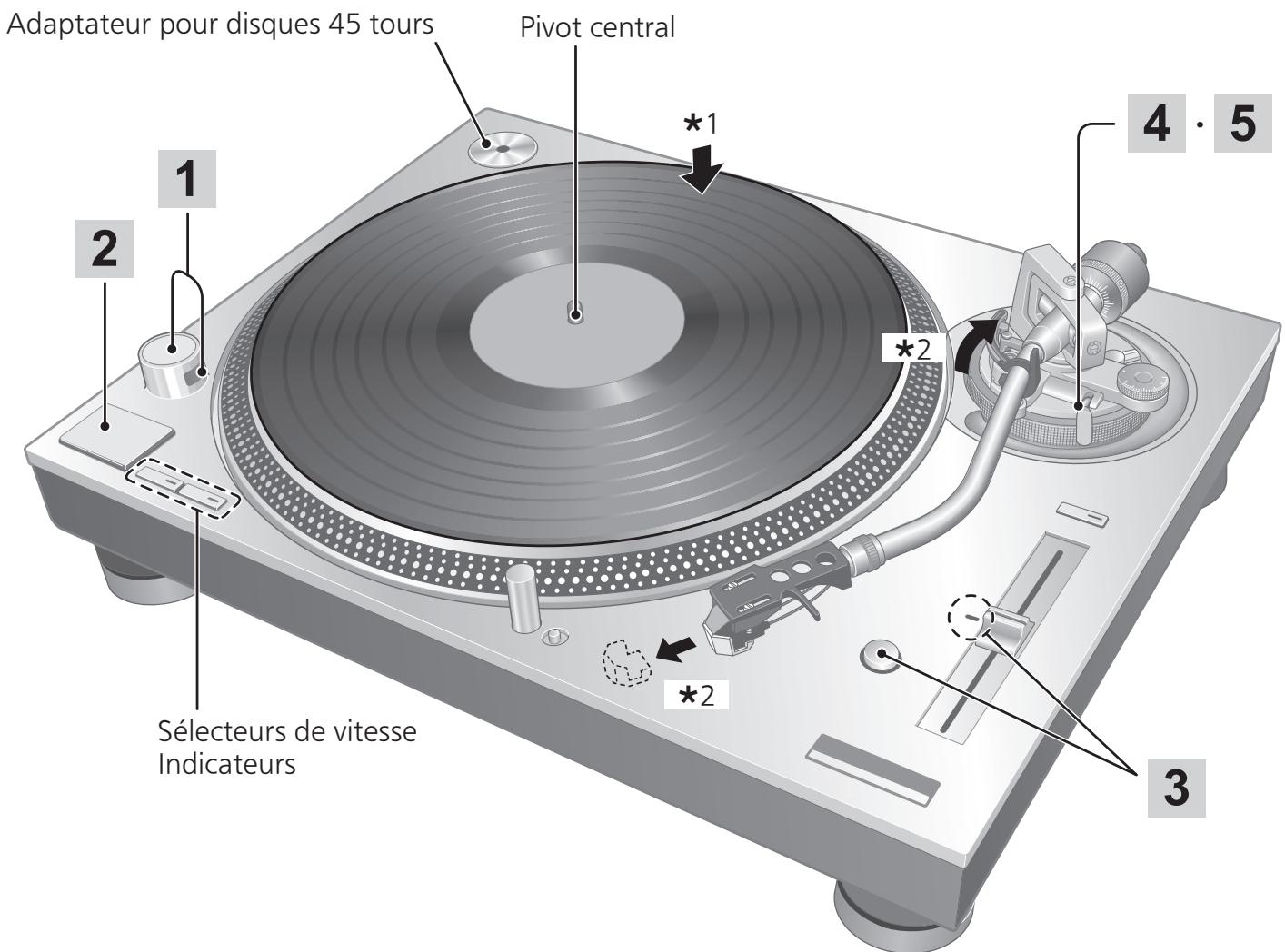

1 Tournez [on/off] pour mettre l'appareil sous tension.

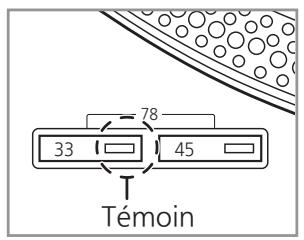

La lumière stroboscopique s'allume. 33-1/3 tr/min est automatiquement sélectionné et l'indicateur [33] s'allume.

2 Appuyez sur [START-STOP]. La platine de lecture commence à tourner.

Lumière stroboscopique

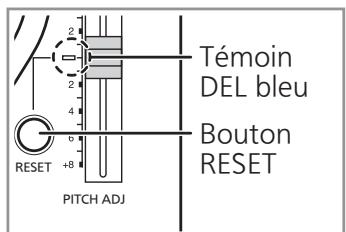

3 Appuyez sur [RESET] pour allumer le témoin DEL bleu de contrôle de vitesse.

L'appareil lit à une vitesse prédéfinie (33-1/3, 45 ou 78 tr/min) indépendamment de la position [pitch adj].

• Réglage fin de vitesse

5 Abaissez le levier de pose et de releverage.

Le bras de lecture se déplace lentement vers le bas.

Pour arrêter temporairement la lecture

Relevez le levier de pose et de relevé.

• La pointe de lecture se soulève du disque.
• Pour lancer la lecture à nouveau, abaissez le levier de pose et de releverage.

Lorsque la lecture prend fin

① Relevez le levier de pose et de releavage, ramenez le bras de lecture sur le support de bras et abaissez le levier de pose et de releavage. ② Appuyez sur [START-STOP]. Le frein électronique arrête doucement la platine. ③ Tournez [ON/OFF] pour permettre l'appareil hors tension. Fixez le bras de lecture à l'aide du clip de retenue du bras. ⑤ Remettez le couvercle de pointe de lecture (pour protégere le bout de la pointe de lecture).

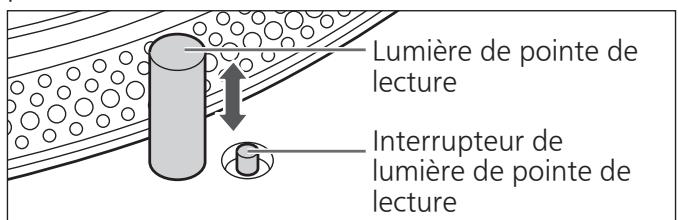

Pour allumer la pointe de lecture

Le bout de la pointe de lecture est allumé pendant la lecture.

Appuyez sur l'interrupteur de lumière de pointe de lecture.

• La lumière de pointe de lecture (DEL blanche) s'éteint et illumine la pointe de lecture.
• Appuyez vers le bas la lumière de la pointe de lecture pour éteindre la lumière.

Attention

Appuyez fermement sur l'interrupteur de lumière de pointe de lecture. Si l'interrupteur est légèrement enfoncé, la lumière peut s'allumer mais ne pas s'élever.

Lors de l'utilisation d'un stabilisateur d'enregistrement (non inclus)

• Appuyez sur le bouton de sélection de vitesse [45] ([45] s'allume).
• Montez l'adaptateur pour disques 45 tours sur le pivot central.
• Appuyez en même temps sur les boutons de sélection de vitesse [33] et [45] (78 tr/min : [33] et [45] s'allument).
• Consultez le manuel d'instructions du stabilisateur d'enregistrement.
• Poids maximum : 1 kg (65)

Contrôle de vitesse (réglement fin de la hauteur)

1 Appuyez sur [RESET] pour eteindre la lumière DEL bleue.

Appuyez sur le bouton de sélection de plage de vitesse pour sélectionner la plage de vitesse.

• [×2] lumière allumée : ±16 %
• [x 2] lumière éteinte: ±8%

Lorsque la platine tourne

Faites glisser [PITCH ADJ]

• En fonction de votre sélection, la vitesse peut être régée entre environ -8% et +8% ou environ -16% et +16%.
• Les chiffres représentent les pourcentages approximatifs pour votre réglage.

Appuyez sur [RESET].

Le témoin DEL s'allume et la vitesse retourne immédiatement à une valeur préréglée indépendamment de la position de [PITCH ADJ].

(33-1/3, 45 ou 78 tr/min)

Pour mesurer l'écart

Les quatre rangées de miroirs stroboscopiques sur le bord extérieur de la platine de lecture peuvent aider à mesurer l'écart.

Miroirs stroboscopiques

+6,4 % de changement de vitesse lorsque stationnaire + 3,3 % de changement de vitesse lorsque stationnaire Vitesse normale de platine (33-1/3, 45 ou 78 tr/min) lorsque stationnaire -3,3 % de changement de vitesse lorsque stationnaire

Attention

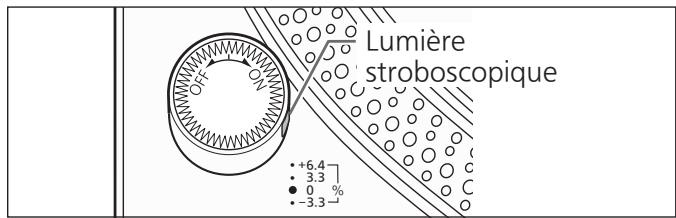

Les miroirs stroboscopiques sont éclairés par la lumière stroboscopique (DEL bleue) se synchronisant avec la fréquence précise de commande numérique.

Utilisez toujours la DEL bleue pour mesurer la vitesse.

Entretien des pièces

Retirez la poussière de la pointe de lecture et du disque.

• Enlevez la coquille porte-cellule avec la cellule de lecture et nettoyez la pointe de lecture en utilisant une brosse douce. Brossez de la base vers le bout.
• Utilisez un nettoyant pour disque pour garder vos disques propres.

Essuyez de temps en temps les bornes de la coquille porte-cellule.

Essuyez les bornes de la coquille porte-cellule avec un chiffon doux et fixez la coquille porte-cellule au bras de lecture.

Baissez le volume ou mettez l'amplificateur hors tension avant de monter ou de déplacer la coquille porte-cellule.

Les enceintes peuvent être endommagées si la coquille porte-cellule est déplacée lorsque le volume est élevé.

Nettoyage du couvercle anti-poussières

Essuyez le couvercle anti-poussières et le boîtier avec un chiffon doux.

Lorsque la poussière est tenace, essorez bien un chiffon humide pour essuyer la saleté, puis essuyez-la avec un chiffon doux.

• N'utilisez pas de solvants tels que benzine, diluant, alcool, détergent de cuisine, chiffon imprégné chimiquement, etc. L'utilisation de ces produits peut causer la déformation du boîtier extérieur ou le détachement du revêtement.
• N'essuyez pas le couvercle anti-poussières pendant la lecture d'un disque. Cela pourrait causer de l'électricité statique. Cette électricité statique peut attirer le bras de lecture vers le couvercle anti-poussières.

Déplacement de l'appareil

Remballez l'appareil dans son emballage original.

Si vous n'avez plus l'emballage, procédez comme suit :

• Retirez la platine et le tapis de platine et enveloppez-les avec précaution.
• Retirez la coquille porte-cellule et le contrepoids d’équilibrage du bras de lecture et enveloppez-les avec soin. Fixez le bras de lecture avec le clip de retenue du bras et maintenez-le en place avec du ruban adhésif.
• Enveloppez soigneusement l'unité principale dans une couverture ou du papier.

Symbole DEEE

Mise au rebut du produit en dehors des pays de l'UE

Ce symbole est valable dans l'UE seulement. Contacter un bureau gouvernemental local ou votre revendeur pour confirmer une manière correcte de mettre au rebut.

Guide de dépannage

Guide de dépannage Avant de faire appel au service, faites les vérifications ci-dessous. En cas de doute concernant certains des points à vérifier, ou si les solutions indiquées dans le tableau ne permettent pas de résoudre le problème, contactez votre revendeur.

Pas de courant.

• Le cordon d'alimentation secteur est-il branché ? Insérez le cordon à fond. (⇒ 14)

Il y a du courant mais aucun son. le son est faible.

• Les raccordements sont-ils bien effectués sur les bornes PHONO de l'amplificateur ou du récepteur?
• Branchez les câbles PHONO aux bornes PHONO de l'amplificateur. (⇒ 14)

• Les raccordements du câble de connexion stéreo à l'amplificateur ou au récepteur sont-ils inversés? Vérifiez de nouveau tous les raccordements. (⇒ 14)
• Les raccordements des fils de jonction de la coquille porte-cellule aux bornes de la cellule de lecture sont-ils bien effectués? Vérifiez de nouveau tous les raccordements. (⇒ 11)

• D'autres appareils ou leur cordon d'alimentation secteur se trouvent-ils à proximité du cable de connexion stéréo ? Éloignez les appareils et leur cordon d'alimentation secteur de cet appareil.
• Le fil de connexion à la terre est-il raccordé ? Assurez-vous que le fil de connexion à la terre est correctement raccordé. (⇒ 14)

La lumière stroboscopique ou le voyant bleu clignote.

Effectuez l'opération suivante lorsque la lumière stroboscopique ou le voyant bleu clignote. Le symptôme peut être amélioré.

① Tournez [ON/OFF] sur OFF. ② Débranche la fiche d'alimentation, attendez trois secondes puis insérez de nouveau la prise. ③ Tournez [ON/OFF] sur ON et appuyez sur [START-STOP] pour faire tourner la platine. - Si la lumière stroboscopique ou le voyant bleu clignote à nouveau, vérifie lequel clignote et contactez notre représentant pour le service après-vente.

Mise à jour du firmware

Pour améliorer le fonctionnement ou ajouter de nouvelles fonctions, le firmware de l'appareil est mis à jour en fonction des besoins.

Avant la mise à jour

• Depuis le site Web de support, téléchargez le firmware pour la mise à jour de la version et créez une mémoire USB utilisée pour la mise à jour de la version.
• Allez sur le site Web suivant pour savoir comment créer une mémoire USB pour la mise à jour de la version. www.technics.com/support/firmware/

Tournez [ON/OFF] sur OFF et enlevez la platine. (⇒ 13) Branchez la mémoire USB pour la mise à jour de la version à la borne UPDATE de l'appareil.

Tournez [ON/OFF] sur ON.

Lorsque la mise à jour commence, les témoins de mise à jour s'allument de gauche à droite.

Témoins de mise à jour

4 Vérifiez que l'ensemble des quatre témoins sont allumés, puis tournez [ON/OFF] sur OFF. - Il faut environ 120 secondes pour permettre à jour le firmware. 5 Retirez la mémoire USB.

Attention

• N'appuyez pas sur [START-STOP] lorsque la platine est retirée.
• Utilisez une mémoire USB de format FAT16 ou FAT32.
• Ne branchez aucun dispositif USB autre que la mémoire USB pour la mise à jour de la version à la borne UPDATE de cet appareil.
• Aucun périphérique USB ne peut être chargé depuis la borne UPDATE de cet appareil.
• Si après avoir branché la clé USB et tourné [ON/OFF] sur ON, les lampes mises à jour ne parviennent pas à s'allumer dans les 15 secondes ou si elles clignotent, consulter le site Web suivant.

Généralités
Alimentation	110 - 240 V CA, 50/60 Hz
Consommation	14 W (Alimentation ON) 0,2 W (Alimentation OFF)
Dimensions (I × H × P)	453 x 173 x 372 mm
Masse	Env. 18,0 kg
Platine de lecture
Type	Système de platine à entrainement direct (manuel)
Système d'entrainment	Entrainement direct
Moteur	Moteur C.C. sans balai
Platine	Laiton et aluminium moulé sous pression combinée Diamètre : 332 mm Masse : Env. 3,6 kg (y compris une feuille de caoutchouc)
Vitesses de rotation	33-1/3, 45 et 78 tr/min
Plage de vitesse variable	± 8 % et ± 16 %
Couple de démarrage	3,3 kg-cm
Caracteristicques d'augmentation	0,7 s. (de la position immobile) à 33-1/3 tr/mn
Système de freinage	Frein électronique
Pleurage et scintillagement	0,025 % W.R.M.S. (JIS C5521)
Ronflement	78 dB (IEC 98A pondéré)

Section du bras de lecture
Type	Type statique équilibré
Longueur effective	230 mm
Porte-à-faux	15 mm
Angle d'erreur de piste	En développé de 2° 32' (au sillon extérieur d'un disque de 30 cm (12"))En développé de 0° 32' (au sillon interieur d'un disque de 30 cm (12"))
Angle de décalage	22°
Plage de réglage de hauteur de bras de lecture	0 - 6 mm
Plage de réglage de la pression de pointe de lecture	0 - 4 g (lecture directe)
Poids de la coquille portecellule	Env. 7,6 g
Plage du poids de la cellule de lecture utilisable	(Sans contrepoids auxiliaire)5,6 - 12,0 g14,3 - 20,7 g (y compris la coquille portecellule)(Avec le petit contrepoids auxiliaire)10,0 - 16,4 g18,7 - 25,1 g (y compris la coquille portecellule)(Avec le gros contrepoids auxiliaire)14,3 - 19,8 g23,0 - 28,5 g (y compris la coquille portecellule)
Patte de la borne de la coquille portecellule	1,2 mm Φ Patte de borne à 4 broches

Spécifications sujettes à modifications sans préavis.
