CNC65BH/1 - Four PROLINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Four électrique encastrable
Marque	PROLINE
Modèle	CNC65BH/1
Dimensions externes (L x P x H)	595 x 575 x 595 mm
Dimensions de découpe (L x P x H)	560 x 570 x 600 mm
Poids net	31 kg
Volume utile	70 L
Classe énergétique	A
Tension d'alimentation	220-240 V / 50-60 Hz
Puissance maximale	2,1 kW (2100 W)
Fonctions de cuisson	Convection, Gril avec ventilation, Gril par chaleur rayonnante, Décongélation, Éclairage
Plage de température (convection)	50 °C à 240 °C
Minuteur programmable	Jusqu'à 9 heures
Verrouillage sécurité enfants	Oui
Fonction d'économie d'énergie	Oui (extinction automatique de l'affichage après 10 min)
Éclairage intérieur	Ampoule 25 W (E14, 240V, résistante à 300 °C)
Nettoyage	Catalytique (panneaux latéraux amovibles)
Accessoires fournis	Grille métallique, plateau, rails de support
Type d'installation	Encastrable sous plan de travail ou dans meuble
Raccordement électrique	Câble 3 fils (L, N, Terre) – installation par électricien qualifié
Réparabilité	Ampoule remplaçable, pièces détachées (grille, plateau, rails, panneaux catalytiques)
Garantie	Se référer aux conditions du fabricant

FOIRE AUX QUESTIONS - CNC65BH/1 PROLINE

Comment régler l'horloge du four ?

Appuyez sur la touche Horloge (), les heures clignotent. Tournez le bouton du thermostat pour régler l'heure, puis appuyez à nouveau sur Horloge pour valider et régler les minutes. Confirmez avec la touche Horloge.

Quels sont les modes de cuisson disponibles ?

Le four propose : Convection (50-240°C), Gril avec ventilation (50-200°C), Gril par chaleur rayonnante (180/210/240°C), Décongélation (sans chaleur) et Éclairage.

Comment utiliser le minuteur programmé ?

En mode veille, appuyez sur la touche Minuteur (). Réglez les heures puis les minutes en tournant le bouton du thermostat et validez avec la même touche. Le four s'arrête automatiquement à la fin du temps programmé.

Comment activer le verrouillage sécurité enfants ?

Appuyez simultanément sur les touches Démarrer (▶) et Pause/Arrêt () pendant environ 3 secondes jusqu'à entendre un bip et voir apparaître le symbole de verrouillage ''. Pour désactiver, répétez l'opération.

Comment nettoyer l'intérieur du four ?

Éteignez le four et attendez qu'il refroidisse. Retirez la grille, le plateau et les rails de support. Essuyez l'intérieur avec un chiffon humide et un détergent doux. Ne jamais utiliser de nettoyeur vapeur ni d'abrasifs.

Que faire si l'ampoule du four ne s'allume plus ?

Débranchez le four. Retirez le capot de la lampe (tournez-le), dévissez l'ampoule usée et remplacez-la par une ampoule neuve de type E14, 240V, 25W, résistante à 300°C. Revissez le capot.

Comment installer le four dans un meuble ?

Préparez une découpe de 560 x 570 x 600 mm. Insérez le four, ouvrez la porte et fixez-le avec les deux chevilles et vis fournies dans les trous du cadre. Assurez-vous que la ventilation du meuble est adéquate.

Pourquoi l'affichage s'éteint-il après quelques minutes ?

La fonction Économie d'énergie est activée. Elle éteint l'écran après 10 minutes d'inactivité. Pour la désactiver, maintenez la touche Démarrer (▶) enfoncée 3 secondes en mode veille.

Quelle est la puissance électrique du four ?

La puissance maximale est de 2,1 kW (2100 watts). La tension requise est 220-240 V, 50/60 Hz. Le branchement doit être effectué par un électricien qualifié.

Comment nettoyer les panneaux catalytiques ?

Les panneaux latéraux sont auto-nettoyants. Pour les régénérer, faites chauffer le four à 240°C pendant une heure, puis essuyez avec un chiffon humide. Si vous utilisez un produit décapant, retirez d'abord les panneaux.

MODE D'EMPLOI CNC65BH/1 PROLINE

Panneau de contrôle ....6

Accessoires du four ....7

INSTALLATION 8

ELECTRICAL CONNECTION....10

FONCTIONNEMENT....11

Réglage de l'horloge....11

Cuisson....11

Réglage du minuteur ....14

Verrouillage sécurité enfants....14

Fontion d'économie d'énergie ....15

NETTOYAGE ET ENTRETIEN ....15

SPÉCIFICATIONS TECHNIQUES......18

AVERTISSEMENTS

Cet appareil est destiné à un usage domestique uniquement. Toute utilisation autre que celle prévue pour cet appareil, ou pour une autre application que celle prévue, par exemple une application commerciale, est interdite.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

MISE EN GARDE: L'appareil et ses parties accessibles peuvent devenir très chaud durant l'utilisation. Attention à ne jamais toucher les éléments chauffants. Les enfants de moins de 8 ans doivent être maintenus à l'écart sauf s'ils sont constamment supervisés.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien

par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Lors de son utilisation, l'appareil devient chaud. Faire attention à ne pas toucher les éléments chauffants situés à l'intérieur du four.

MISE EN GARDE: Les parties accessibles peuvent devenir très chaudes durant l'utilisation. Les enfants doivent être maintenus à l'écart.

Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.

Ne pas utiliser d'appareil de nettoyage à la vapeur.

MISE EN GARDE: S'assurer que l'appareil est déconnecté de l'alimentation avant de remplacer la lampe pour éviter tout risque de choc électrique.

Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.

Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation.

L'appareil doit être installé en respectant les règles nationales d'installation électrique NF C 15-100.

Les informations relatives aux dimensions et au mode d'installation de l'appareil sont indiquées dans la section « INSTALLATION » de ce manuel.

La température des surfaces accessibles peut être élevée lorsque l'appareil est en fonctionnement.

Après un cycle de cuisson, le ventilateur de refroidissement continue de fonctionner pendant un certain temps, afin de garantir un refroidissement plus rapide et une meilleure fiabilité du four.

Toutes les cuissons se font porte fermée de préférence.

Ne pas accrocher de linge ou de torchon à la poignée du four.

Ne recouvrez pas l'intérieur du four de papier aluminium pour économiser un nettoyage : en provoquant une surchauffe, vous endommageriez l'émail qui recouvre la cavité.

INSTRUCTIONS IMPORTANTES DE SÉCURITÉ

✿ Le four doit être correctement installé et relié à la terre par un technicien qualifié. Nous ne serons pas responsables de tout dommage qui pourrait être causé par le non-respect de ces instructions.
✿ Ne portez pas de vêtements amples ou flottants lorsque vous utilisez le four. Ils pourraient s'enflammer s'ils touchaient un élément chauffant, ce qui pourrait causer un risque de brûlure.
✿ Ne stockez pas de matériaux inflammables sur le four ou près de celui-ci. Cela pourrait créer un risque d'accident.
L'entretien et les travaux de réparation doivent être effectués uniquement par des techniciens agréés.
Il est dangereux de modifier les spécifications du produit de quelque manière que ce soit.
N'essayez pas de soulever ou de déplacer l'appareil en tirant sur la poignée de la porte.
✿ Lorsque la porte du four est ouverte, ne laissez pas les enfants monter ou s'asseoir dessus.
- Utilisez toujours des gants isolants pour retirer et replacer les aliments dans le four.
Assurez-vous que les boutons de contrôle sont toujours éteints quand l'appareil n'est pas utilisé.

DESCRIPTION DU FOUR

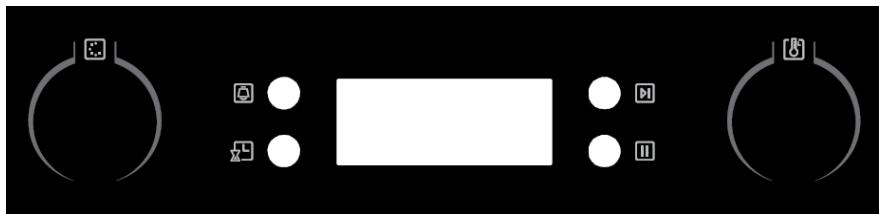

Panneau de contrôle

Le four est conçu avec deux boutons de contrôle push-pull (boutons rétractables). Ces boutons peuvent être complètement poussés à l'intérieur du panneau de contrôle lorsque vous n'utilisez pas le four.

Bouton de contrôle des fonctions

Bouton de contrôle du thermostat

Bouton du minuteur

Bouton de l'horloge

Bouton de démarrage

Bouton pause/arrêt

Accessoires du four

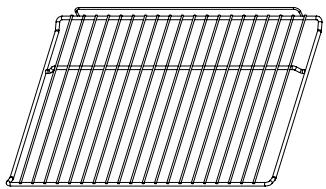

Pour la cuisson des plats et les aliments à rôtir ou à griller

Plateau:

Pour cuire de grandes quantités d'aliments tels que des gâteaux fondants, des pâtisseries, des aliments surgelés, etc., ou pour récupérer les graisses / écoulements et jus de viande.

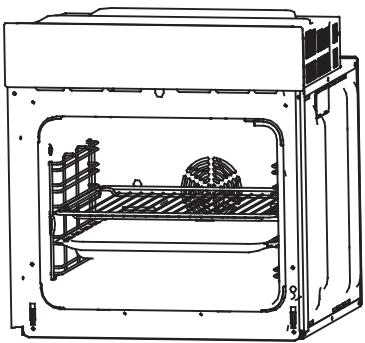

Les rails de support, situés sur les parois gauche et droite à l'intérieur du four, peuvent être retirés pour le nettoyage. La grille métallique et le plateau peuvent être maintenus à la hauteur désirée entre les deux rails.

Poussez la grille métallique ou le plateau entre les barres de guidage des rails de support dans le four, en allant bien jusqu'au bout.

Si la grille et le plateau sont insérés ensemble, placez la grille au-dessus du plateau.

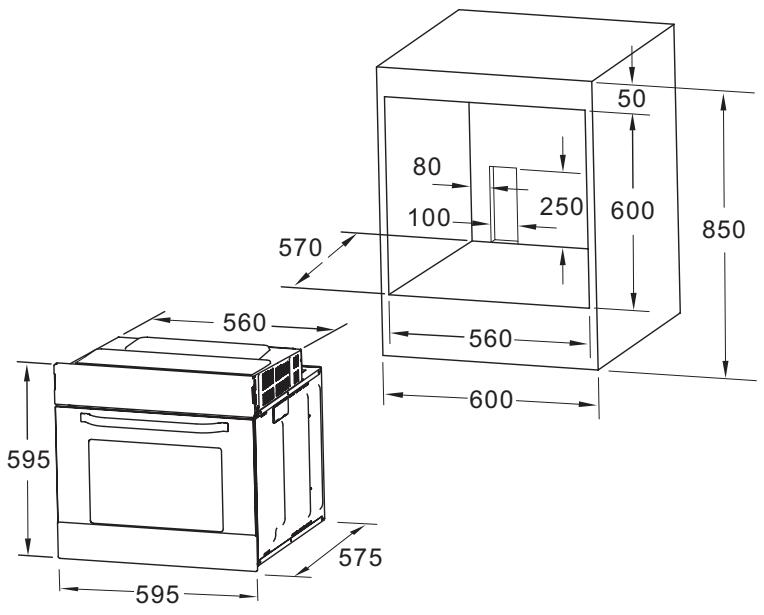

Le schéma ci-dessous indique les dimensions correctes pour encastrer le four dans un placard de cuisine. Ce four peut également être installé sous un plan de travail.

Fixation du four dans le placard

1. Insérez le four dans la cavité prévue sous le plan de travail.
2. Ouvrez la porte du four.
3. Fixez le four avec les deux chevilles (A) insérées dans les trous du cadre du four puis attachez les deux vis (B).

AVERTISSEMENT :

Afin d'assurer une ventilation appropriée, veillez à ce qu'il y ait des entrées et des sorties d'air pour ventiler l'intérieur du placard de manière adéquate.

Les câblages électriques ne doivent être effectués que par un électricien qualifié et agréé.

Le fil marron doit être connecté à la borne comportant la marque L (sous tension).

Le fil bleu doit être connecté à la borne comportant la marque N (neutre).

Le fil vert et jaune doit être connecté à la borne comportant la marque E

ou à la borne comportant le symbole

de connexion à la terre.

FONCTIONNEMENT

Branchez le four; l'écran affichera « 0:00 » et le four émettra un bip sonore. L'horloge est réglée sur 24 heures.

Réglage de l'horloge

1. Appuyez sur 📄, les chiffres des heures clignoteront.
2. Alors que les chiffres des heures clignotent, tournez le bouton de contrôle du thermostat pour régler l'heure.
3. Appuyez sur pour confirmer le réglage puis les chiffres des minutes clignoteront.
4. Alors que les chiffres des minutes clignotent, tournez le bouton de contrôle du thermostat pour régler les minutes.
5. Appuyez sur pour confirmer le réglage. Les deux points « : » clignoteront sur l'affichage.

Cuisson

1. Tournez le bouton de contrôle des fonctions pour sélectionner la fonction désirée.
2. L'indicateur lumineux correspondant s'allumera sur l'affichage.
3. Tournez le bouton de contrôle du thermostat pour sélectionner la température désirée.

REMARQUE : Vous ne pouvez pas régler la température en mode d'éclairage du four ni en mode de décongélation.

1. Appuyez sur ▶ pour démarrer la cuisson.
2. Durant la cuisson, vous pouvez régler la durée de cuisson désirée en tournant le bouton de contrôle des fonctions. Appuyez sur pour

confirmer.

• REMARQUE : Vous ne pouvez pas régler la durée de cuisson en mode d'éclairage du four.
• La durée de cuisson par défaut et la durée de cuisson maximale est de 9 heures (9:00).
• Lorsque vous tournez le bouton, la durée de cuisson augmentera d'une minute pour les 30 premières minutes, puis augmentera ensuite par tranches de 5 minutes.

- Vous pouvez vérifier l'heure de l'horloge durant la cuisson en

appuyant sur

1. Lorsque la cuisson est terminée, la sonnerie du four retentira cinq fois.

- Pour interrompre la cuisson, appuyez sur 📄 et appuyez de nouveau sur 🔍 pour reprendre la cuisson.

- Vous pouvez arrêter la cuisson à tout moment en appuyant deux fois sur 📄.

Indicateurs lumineux des fonctions	Description
	Lampe du fourCette fonction permet d'éclairer le four sans aucune fonction de cuisson.
	DécongélationCette fonction permet de faire circuler l'air à température ambiante autour des aliments.
	ConvectionDans cette fonction, le ventilateur est activé automatiquement pour améliorer la circulation de l'air et créer une chaleur uniforme pour la cuisson. La température peut être réglée de 50 °C à 240 °C et la température par défaut est de 180 °C.
	Gril avec ventilationCette fonction peut être utilisée pour faire circuler l'air chaud des éléments chauffants supérieurs, et est idéale pour griller de gros morceaux de viande. La température peut être réglée de 50 °C à 200 °C et la température par défaut est de 190 °C.
	Gril par chaleur rayonnanteCette fonction utilise l'élément chauffant supérieur. La température peut être réglée à 180 °C, 210 °C ou 240 °C et la température par défaut est de 210 °C. Cette fonction est idéale pour faire dorer des aliments (par exemple pour le pain grillé).

Réglage du minuteur

Vous pouvez utiliser cette fonction pour régler la durée de cuisson désirée au lieu de surveiller la cuisson vous-même.

1. En mode de veille, appuyez sur

- Les chiffres des heures clignoteront et l'indicateur lumineux "s'allumera sur l'affichage.

1. Alors que les chiffres des heures clignotent, tournez le bouton de contrôle du thermostat pour régler les heures du minuteur.

- Le minuteur peut être réglé jusqu'à 9 heures (9:00).

1. Appuyez sur

pour confirmer. Les chiffres des minutes clignoteront sur l'affichage.

1. Alors que les chiffres des minutes clignotent, tournez le bouton de contrôle du thermostat pour régler les minutes du minuteur.

2. Appuyez sur

pour confirmer.

- Les deux points « : » clignoteront sur l'affichage.

1. Lorsque la durée réglée est écoulée, votre cuisson sera achevée; La sonnerie du four retentira 10 fois et l'indicateur lumineux “☐” disparaîtra de l'affichage.

- Pour annuler le minuteur, appuyez deux fois sur .

Fonction de verrouillage sécurité enfants

Pour activer la fonction de verrouillage sécurité enfants, appuyez en même temps sur ▶ et □ et maintenez ces boutons enfoncés jusqu'à ce qu'un bip sonore soit émis et que l'indicateur lumineux de verrouillage "☐" apparaisse sur l'affichage.

Tous les boutons de contrôle seront verrouillés.

Pour déverrouiller les boutons de contrôle, appuyez de nouveau en même temps sur ▶ et □ et maintenez ces boutons enfoncés jusqu'à ce qu'un bip sonore soit émis et que l'indicateur lumineux de verrouillage “☐” disparaisse de l'affichage.

Fonction d'économie d'énergie

Cette fonction vous aidera à utiliser le four de façon écologique et à économiser l'énergie:

Pour activer cette fonction, en mode de veille, appuyez sur ▶ et maintenez ce bouton enfoncé durant environ 3 secondes. Si aucune opération n'est effectuée avant 10 minutes, l'affichage s'éteindra.

Pour désactiver cette fonction, appuyez sur n'importe quel bouton ou tournez le bouton de contrôle. L'affichage se rallumera.

NETTOYAGE ET ENTRETIEN

Éteignez le four, débranchez le câble d'alimentation de la prise murale et attendez que le four ait complètement refroidi avant de le nettoyer.

Nettoyage des surfaces externes

Nettoyez les surfaces externes de l'appareil avec un chiffon légèrement humide. Séchez-les complètement.

N'utilisez jamais d'agent nettoyant chimique ou abrasif.

Nettoyage de l'intérieur du four (après chaque utilisation)

Enlevez la grille métallique, le plateau et les rails de support.

Pour enlever les rails de support,

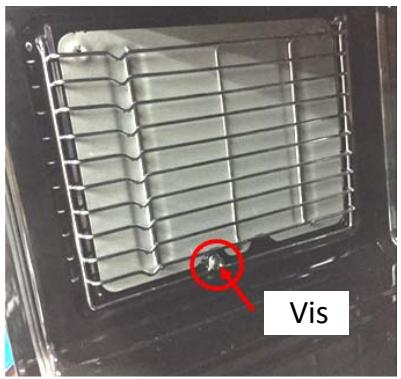

1. Retirez les vis des côtés droit et gauche à l'intérieur du four.

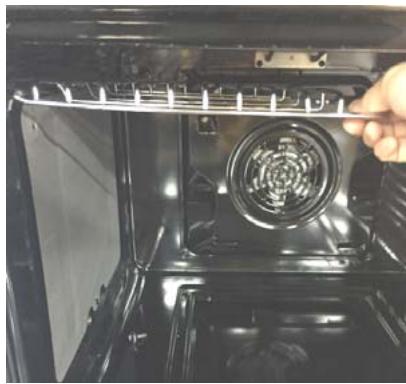

1. Levez et tirez les rails de support hors de parois du four.

Essuyez l'intérieur du four à l'aide d'un détergent ménager. Nettoyez-le avec un chiffon légèrement humide et séchez-le entièrement.

Pour remettre les rails de support en place, accrochez tout d'abord la partie supérieure des rails dans les trous des parois du four et fixez ensuite le bas des rails aux parois du four en serrant les vis.

Nettoyage des accessoires amovibles

Lavez la grille métallique, le plateau et les rails de support dans de l'eau chaude savonneuse. Rincez-les et séchez-les complètement avant de les utiliser.

Nettoyage catalytique

Les panneaux latéraux amovibles sont revêtus d'un émail catalytique.

Pendant la cuisson, l'air qui circule dans le four déposera des éclaboussures d'huile et de graisse. En cas d'écoulement de liquides gras, l'action d'auto-nettoyage ne sera pas suffisante. Il est recommandé de faire fonctionner le four à 240 ° C pendant une heure. Puis attendez que le four refroidisse et essuyez-le avec un chiffon humide.

En cas d'utilisation de décapants pour four sur les surfaces intérieures du four, les panneaux catalytiques doivent d'abord être retirés du four. Pour les enlever, dévissez les vis, puis retirez-les du four.

Notez qu'avec le nettoyage catalytique, la cavité du four ne sera pas entièrement nettoyée : vous devrez nettoyer les parties émaillées ainsi que la porte du four en verre vous-même.

Dans ces conditions, les surfaces peuvent devenir plus chaudes qu'en usage normal et il est recommandé d'éloigner les enfants.

Remplacement de l'ampoule de la lampe du four

AVERTISSEMENT : Assurez-vous que l'appareil est éteint avant de remplacer l'ampoule pour éviter tout risque de choc électrique.

L'ampoule est située à l'intérieur du four sur la paroi arrière.

1. Tournez le couvercle de la lampe pour l'enlever.

1. Dévissez et remplacez l'ampoule usée par une ampoule neuve adaptée à des températures élevées (300 °C) dont les spécifications sont les suivantes: 240V, E14 25W.
2. Replacez le couvercle de la lampe.

SPÉCIFICATIONS TECHNIQUES

Veuillez trouver ci-dessous la fiche technique du four domestique conformément au règlement UE n° 66/2014.

Numéro de modèle	CNC 65 WH, CNC 65 BK
Type de four	Four électrique
Masse de l'appareil (M)	31 kg
Nombre de cavités	1
Source de chaleur par cavité (électricité ou gaz)	Electricité
Volume par cavité (V)	70L
Consommation d'énergie nécessaire pour chauffer une charge standardisée dans une cavité d'un four à chauffage électrique pendant un cycle en mode en mode de ventilation forcée par cavité (énergie finale électrique) ( EC_cavité électrique )	0,89kWh/cycle
Indice d'efficacité énergétique par cavité ( EEI_cavité )	105.9

Exigences d'éco-conception selon le règlement UE n° 66/2014
Élément	Valeur mesurée	Étape 1	Étape 2	Étape 3
EEI_cavité	105.9	1 an après son entrée en vigueur <146	3 ans après son entrée en vigueur <121	5 ans après son entrée en vigueur <96

Tension d'alimentation et fréquence	220-240 V 50/60Hz
Puissance maximale	2,1 kW
Ampère (A) de prise (10 /16 / 32 A)	- A
Puissance de la lampe du four	25 W
Élément chauffant supérieur (W)	-
Élément chauffant du gril (w)	2000
Elément chauffant par convection (W)	2000
Moteur de convection (w)	33
Ventilateur de refroidissement (w)	13
Nettoyage (Émail / catalytique / pyrolyse)	Catalytique
Poids net kg	31
Dimensions externes (Largeur*Diamètre*Hauteur)	595 * 575 * 595
Dimensions de découpe du placard / meuble (Largeur*Diamètre*Hauteur)	560 * 570 * 600
Classe énergétique (lettre pour l'autocollant) *	A
Usable volume (litres)	70
Dimensions : (Petit/Moyen/Large)	Large
Niveau sonore dB(A) re1pw	57.3
Fabriqué en	R.P.C

* Classe énergétique : A+++.....D (A+++=économique D=moins économique)

La méthode d'essai est en conformité avec les exigences de la norme EN60350-1:2013.

Nous nous excusons pour tout inconvénient causé par des incohérences mineures du manuel d'instructions, pouvant se produire dû à l'amélioration et le développement du produit.
