LAR 202 MU - Autoradio TOKAT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio 1 DIN
Marque	TOKAT
Modèle	LAR 202 MU
Dimensions (L x H x P)	Environ 180 x 50 x 160 mm
Poids	Environ 0,8 kg
Alimentation	12 V DC, borne négative à la masse
Puissance de sortie max	4 x 50 watts
Tuner	AM/FM stéréo avec RDS (Radio Data System)
Formats supportés	CD, CD-R, CD-RW, MP3 (lecteur CD), USB, SD/MMC, AUX
Fonctions du lecteur CD/MP3	Lecture, pause, saut, répétition, aléatoire, intro, recherche avant/arrière, saut de 10 plages, recherche par nom ou lettre
Égaliseur	Préréglages POP, ROCK, CLASSIQUE, NEUTRE, AUCUN
Affichage	LCD rétroéclairé
Façade amovible	Oui, détachable avec touche d'éjection
Antenne	Connecteur ISO, fil bleu pour antenne électrique
Sorties préampli	RCA : gauche (blanc), droit (rouge)
Entrée AUX	RCA : gauche (blanc), droit (rouge)
Connecteur	ISO standard
Accessoires inclus	Façade, fourreau de montage, barrette de fixation, vis, clé de déverrouillage
Entretien	Nettoyer la façade avec un chiffon sec ; ne pas utiliser de solvants ou d'insecticides
Sécurité	Éteindre l'appareil avant de retirer la façade ; ne pas exposer à la chaleur ou au soleil
Pièces détachées	Disponibles sur commande auprès du fabricant ou revendeurs agréés

FOIRE AUX QUESTIONS - LAR 202 MU TOKAT

Comment régler l'horloge sur le LAR 202 MU ?

L'horloge se règle automatiquement via le signal RDS si la station émet l'heure. Sinon, consultez la section Affichage (DISP) : appuyez sur la touche DISP pour afficher l'heure. Le réglage manuel n'est pas décrit dans la notice ; vérifiez si une fonction CT (Clock Time) est disponible.

Comment lire des fichiers MP3 sur une clé USB ?

Insérez la clé USB dans le port USB (connecteur 25). L'autoradio détecte automatiquement les fichiers MP3. Utilisez la touche MODE pour sélectionner la source USB. La navigation s'effectue via les touches VOL et SEL pour choisir les dossiers et fichiers.

La façade amovible ne se remet pas en place, que faire ?

Assurez-vous d'insérer d'abord le côté gauche de la façade dans l'unité principale, en alignant la partie B de la façade avec la partie A de l'appareil. Poussez ensuite jusqu'à entendre un clic. Vérifiez que la façade n'est pas endommagée et que les contacts sont propres.

Comment rechercher automatiquement les stations radio ?

Appuyez brièvement sur les touches ◄ ou ► pour une recherche manuelle. Maintenez une de ces touches enfoncée pendant plus d'une seconde pour lancer la recherche automatique. La radio s'arrête sur la première station trouvée.

Comment mémoriser une station radio sur un bouton de présélection ?

Syntonisez la station souhaitée, puis maintenez enfoncée l'une des touches de présélection (1 à 6) pendant plus de 2 secondes. Un bip confirme la mémorisation. Pour rappel, appuyez brièvement sur la touche correspondante.

Que signifie l'affichage 'TP' sur l'écran ?

TP signifie Traffic Program. Il indique que la station écoutée diffuse des informations sur le trafic. Si le logo TP est affiché, la fonction TA (Traffic Announcement) peut interrompre la lecture pour diffuser un flash info.

Comment activer la fonction TA (annonces trafic) ?

Appuyez sur la touche TA (6) pour activer ou désactiver la fonction. Lorsqu'elle est active, les annonces trafic interrompent la lecture du CD/MP3 et le volume est automatiquement augmenté si nécessaire. L'icône TP doit être présent.

L'autoradio ne s'allume pas, que vérifier ?

Vérifiez d'abord les branchements (connecteur ISO) et les fusibles du véhicule. Assurez-vous que la façade est correctement installée. Si le problème persiste, appuyez sur le bouton Reset (24) avec un stylo. En dernier recours, nettoyez les contacts de la façade avec de l'alcool.

Comment nettoyer la façade de l'autoradio ?

Utilisez un chiffon sec et doux pour essuyer la façade. N'utilisez jamais de solvants, de dissolvants ou d'insecticides. Évitez d'exposer la façade au soleil ou à de fortes températures.

Puis-je brancher un lecteur MP3 sur l'entrée AUX ?

Oui, l'autoradio dispose d'une entrée AUX au format RCA (rouge/blanc). Branchez votre lecteur MP3 à l'aide d'un câble adapté, puis sélectionnez la source AUX avec la touche MODE.

MODE D'EMPLOI LAR 202 MU TOKAT

Branchements avec 2 hautparleurs (connecteur ISO)

Antenne Électrique: Bleu

Sortie Préampli:

Rouge (Droit)

Blanc (Gauge)

Entrée:

Rouge (Droit)

Blanc (Gauge)

SI VOTRE VEHICULE N'EST PAS EQUipe DE CONNECTEUR ISO, VOUS POUVEZ VOUS PROCURER CE CONNECTEUR DANS LES MAGASINS SPECIALISES.

Conseils avant l'installation de l'appareil

• Avant toute installation, vérifier si tous les branchements sont corrects.
• Installer l'appareil dans un endroit non gênant et non risqué pour le conducteur ou le passager en cas d'arrêt brutal du véhicule.
• Ne pas installer l'appareil dans un endroit soumis à de fortes vibrations.
• Éloigner l'appareil du soleil, d'une source de chaleur, de la poussière ou de la saleté.
• N'utiliser que les pièces inclues avec l'appareil pour garantir une installation adéquate. L'utilisation de pièces non conformes risquenterait d'entraîner un mauvais fonctionnement de l'appareil.
• Veiller toujours à enlever la façade avant d'installer votre autoradio.
• Vérifier que l'angle d'installation ne dépasse pas du plan horizontal afin d'assurer un fonctionnement optimal de l'appareil.

ILLUSTRATION DE MONTAGE

NOTE: Veiller à conserver la clé de déverrouillage dans un endroit sûr pour vous permettre, le cas échéant, d'extraire l'appareil de l'auto.

ACCESSIONS DE MONTAGE

1. UNITE PRINCIPALE
2. FOURREAU
3. TABLEAU DE BORD
4. ECROU HEX
5. RONDELLE
6. RONDELLE PLATE
7. CARROSSEIRE
8. BARETTE DE MONTAGE ARRIERE
9. VIS
10. BOULON HEX. M5X15

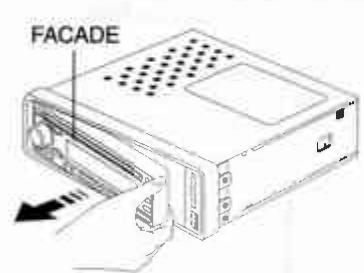

1. Pour retirer la FACADE

Eteignez l'appareil avant d'enlever la façade.

Appuyer sur la touche d'éjection de la façade N° 15. Tirer le côté droit vers vous afin de retirer complètement la façade. (voir illustration)

FACADE

2. Pour remettre la FACADE

Insérer d'abord le côté gauche de la façade amovible à l'unité, en fixant la partie B de la façade à la partie A de l'unité principale comme illustré ci-dessous, puis pousser jusqu'à entendre un 'click'.

SOINS et maintenance

• Éviter de faire tomber la façonne.
• Lorsque vous retirez ou replacez la façade détachable, faites attention de ne pas exercer de pression sur l'affichage ou sur les touches de commande, sous peine d'obtenir un mauvais fonctionnement de l'appareil.
• Ne pas exposer la façade au soleil ou à de fortes températures.
• Il est interdit de nettoyer la surface de la façade avec des agents solvants ou diluants (benzine, dissolvant) ou insecticides
• Ne jamais tenter d'ouvrir ou de réparer la façade soit.

Insérez la façade amovible dans l'appareil et pressez la touche PWR pour mettre en fonction l'autoradio.

Pour éteindre l'autoradio, pressez encore la touche PWR, puis pressez la touche EJECTION (15) pour extraire la façade.

Faites attention à ne pas extraire la façade lorsque l'autoradio est allumé.

2. SELECTION

Utiliser ce bouton pour régler VOL/BASS/TREB/BAL/FAD. Pour sélectionner les autres fonctions, pressez légèrement la touche SEL (2) jusqu'à ce que la fonction soit visualisée sur l'afficheur. Appuyer successivement sur la touche "SEL"(2) pour accéder aux fonctions VOL / BASS / TREB / BAL / FAD.

Puis ajuster en tournant le bouton "VOLUME" vers la droite ou la gauche. La figure 1 montre la sélection des fonctions.

Fig. 1 Sélection des fonctions

1. VOLUME 2. SELECT(ION) 3. GRAVES 4. AIGUS 5. BALANCE 6. FADER

Contrôle du volume

Ajuster le volume sonore en tournant le bouton VOLUME vers la droite ou la gauche pour augmenter ou diminuer / vol

Recherche TA / ALARME TA (annonces TRAFIC)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions suivantes:

Le mode RECHERCHE TA ou le mode ALARME TA sont sélectionnés avec les touches ou vol 2 sec.

- Mode recherche TA:

Lorsque la station radio écoutée ne reçoit pas d'informations Trafic "TP", cette fonction permet de passer automatiquement une autre station qui n'a pas les mêmes types de programmes mais diffuse des Annonces Trafic "TA"

- Mode ALARME TA:

Si vous sélectionnez ce système, quand il n'y a pas le signal TP, la radio ne recherche aucune station alternative mais elle émet un signal (ALARME) pour signaler l'absence du signal TP.

MASK DPI (2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions suivantes:

MASK DPI: masque les stations avec des types de programmes différents

MASK ALL: masque les stations avec des types de programmes différents et non RDS.

Controles fonction "RETUNE" (sélection de station) (2)

Appuyer sur la touche "SEL" pour activer cette fonction

Retunes L: temps de recherche automatique pour les Infos Trafic: 90 sec.

Retunes S: temps de recherche automatique pour les Infos Trafic: 30 sec.

2sec

TA SEEK

(MASK DPI)

BETU

RETI

Equaliseur PRE regle (DSP) (2)

Appuyer sur la touche "SEL" pour activer cette fonction

L'égaliseur pré-règle dispose de plusieurs modes actifs successivement comme suit: POP/ ROCK/ CLASSIQUE/ NEUTRE/ AUCUN

2 sec.

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions suivantes:

2 sec

(1)

Cette fonction est activée en appuyant sur les touches ou. La réponse des tonalités basses et aiguës sera augmentée.

Modalite ESP (2) (anti-choc)

Si vous appuyez sur la touche "SEL" (2) pendant plus de 2 secondes, il est possible de sélectionner la modalité 12 sec. ou 45 sec. de ESP.

2 sec.

SEI

TAS

FHK-H

CDH

INF

LOI

ECD

VEC

Fonction CD MULTI session (2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions suivantes:

TAS

DPI

CD MULTI ONOFF

Cette fonction est activée ou désactivée par les touches (vou) ou (vo). Cette fonction permet de dire uniquement les plages AUDIO d'un CD gravé en multi sessions et contenant des fichiers audio et d'autres types de fichiers.

Le temps de réponse peut être un peu plus long, car la recherche s'effectue alors sur différents types de fichiers.

Mode BEEP (2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions suivantes:

BEEP ON: Le signal sonore "BIP" est audible quand vous appuyez sur toutes les touches.

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions

suivantes:

SEEK 1: Lorsque la modalité SEEK 1 est activée, la recherche automatique AUTO SEEK SCAN s'arrête lorsqu'une station est trouvée même si on continue à presser la touche SEEK. SEEK 2: La recherche automatique AUTO SEEK SCAN ne s'arrête pas même si une station est détectée, si on tient pressée la touche SEEK.

Lorsque la touche SEEK est relâchée, la recherche s'arrête lorsqu'une station est trouvée.

Stereo/mono (2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions

suivantes:

Si les stations FM émettent faiblement ou sont parasitées, passer en mode Mono pour une meilleure réception

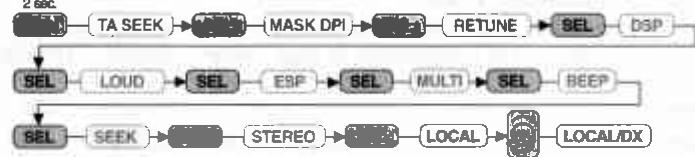

LOCAL/dx (2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions suivantes: 2 sec.

Activer la fonction "LOCAL" pour ne sélectionner que les stations les plus puissantes en cas de recherche dans des zones où les stations émettrices sont très nombreuses et inversement, pour capter toutes les stations dans les zones à faible couverture.

4. Présélections (1,2,3,4,5,6)

Accès direct aux stations mémorisées en appuyant directement sur ces touches.

Pour la mise en mémoire d'une station, il convient de maintenir appuyée la touche sélectionnée pendant plus de 2 secondes. Lorsque l'on sélectionne la fonction PTY, la touche PTY est partagée de la manière suivante:

PTY groupe musique --- PTY groupe parlé --- ETEINT

1. Musique POP, Musique ROCK 2. Musique EASY, Musique LEGERE
2. CLASSIQUE, AUTRE Musique 4. JAZZ, COUNTRY
3. NATION M, OLDIES 6. Musique FOLK

PARLE

1. JOURNAL, AFFAIRES, INFOS 2. SPORT, EDUCATION, THEATRE 3. CULTURE, SCIENCES, DIVERS 4. METEO, FINANCES, ENFANTS 5. SOCIAL, RELIGION, TELEPHONE 6. VOYAGES, DIVERTISSEMENT, DOCUMENTAIRES

B) fonctions lecteur cd/mp3 :

1. PAUSE 2. INTRO SCAN 3. REPETITION 4. ALEATOIRE

La fonction RDS. qu'est-ce que le systeme RDS?

RDS (Radio Data System) est un système d'informations numériques radio développé et introduit par l'EBU (European Broadcasting Union). Transmis sur le canal des émissions normales FM, le RDS offre une variété d'informations telles que le nom des stations, le programme et les informations sur le traffic, ainsi que des fonctions utiles comme la syntonisation automatique des membres signaux disponibles dans le programme choisi.

5. Fonction 'af-reg

Une légère pression sur cette touche permet de sélectionner la modalité AF/REG. Lorsque la modalité AF/REG est sélectionnée, la fonction est activée. L'appui sur cette touche pendant plus de 2 secondes active ou désactive la fonction.

- Fonction "regionale ACTVEE"

La commutation AF ou la Recherche PI SEEK est effectuée sur toutes les stations diffusant le même type de programme que la station en cours d'écoute.

-Fonction "regionale désactivée

Cette fonction n'est plus prise en compte lorsqu'une recherche de station est effectuée.

6. Fonction 'TA

Pour activer ou désactiver cette fonction, appuyer sur le bouton correspondant.

Lorsque cette modalité est activée, les announcements traffic interrompent la lecture du CD/MP3 qui reprend après le flash_infosTraffic.

Si le volume est trop faible, le niveau sonore sera augmenté lors du flash_infos.

Lorsque on reçoit une station compatible, le logo correspondant "TP" s'affiche.

7. Fonction 'PTY

Sélectionner le type de programme souhaité à l'aide des touches de pré-sélection comme indiqué précédemment. Une fois le type d'informations choisi, la radio va rechercher jusqu'à ce qu'une station correspondante soit trouvée.

8. Afficheur (DISP)

Appuyer sur cette touche pour activer l'affichage comme suit:

Réception d'une Station RDS

Fonction Radio

PS - CT - FREQ - PTY

Fonction CD/MP3

La visualisation dure quelques secondes et revient ensuite à la première position.

Remarques: • CT = temps horloge • FREQ = fréquence

9. TOUCHE "mode" (mode)

L'appui sur cette touche permet à l'utilisateur de sélectionner

fonctions AUX/TUNER/CD-MP3/USB ou MMC/SD.

10. Selecteur de BANDES (BND)

Chaque bande est sélectionnée en appuyant successivement sur FM1/FM2 ou FM3

11. Réglage des stations automatique ou MANUEL

Si appuyées légèrement, ces touches font fonction de Recherche Manuelle.

Une pression de plus de 1 seconde active la Recherche Automatique.

(B) FONCTION LECTEUR CD/MP3

Si maintenues enfoncées, ces touches font fonction de "SAUT DE PLAGE AVANT" ou "SAUT DE PLAGE ARRIÈRE"

Une pression de plus de 2 secondes active la RECHERCHE EN AVANT ou EN ARRIERE.

12. Recherche automatique des stations (A/PS)

Si appuyée légèrement, la radio synchronise chacune des stations présélectionnées. Lorsque le signal est plus fort que le seuil de synchronisation, la radio demeure sur la station pendant 5 secondes, en mettant à zéro le volume pendant un instant recommandant ensuite la recherche d'une autre station.

Un appui de plus de 1 seconde permet de mémoriser les six stations plus fortes dans les positions correspondantes des touches de présélection.

Lorsque l'opération de RECHERCHE AUTOMATIQUE (AS) est terminée, la radio passe au balayage des stations mémorisées.

13. Balayage automatique 'SCN

Appuyer sur la touche 'SCN'. Le balayage se déclenche automatiquement en s'arrêtant sur chaque station captée pendant 5 secondes environ sur chaque gamme FM. Lorsque vous souhaitez arrêter le balayage sur la station de votre choix, ré-appuyez sur la touche 'SCN'.

14. Afficheur LCD

L'afficheur à cristaux liquides indique les fonctions activées et en cours.

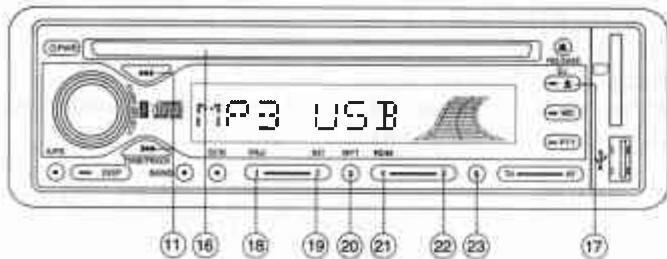

Controles du lecteur CD

1. FONCTION SAUT DE PLAGE/RECHERCHE RAPIDE AVANT OUARRIERE Appuyer sur la touche SKIP ( o ) durante la lecture pour aller au morceau désiré.... REVERSE.... FORWARD

Appuyer sur ces touches en cours de lecture pour accéder à la plage musicale précédente ou suivante.

Maintenir la touche enfoncée permet d'effectuer une recherche rapide dans la plage musicale. La lecture normale reprend une fois la touche relachée.

Lorsque la lecture du CD/MP3 est terminée, le mode CD/MP3 commute automatiquement sur la radio.

1. TIROIR CD
2. TOUCHE EJECTION CD

Appuyer sur la touche d'éjection pour retirer le CD.

1. TOUCHE PAUSE

Durant la lecture, appuyer sur la touche PAUSE (18) 'PAU' pour arrêter momentanément la lecture. Appuyer de nouveau pour retourner à la lecture normale.

1. TOUCHE INTRO

L'appui sur cette touche affiche l'indication 'INT ON' et lance la lecture des 10 premières secondes de chaque orceau.

1. TOUCHE REPEAT 'RPT'

L'appui sur cette touche affiche l'indication 'RPT' et la lecture du morceau actuel est répétée jusqu'à ce que le mode répétition soit effacé en appuyant à nouveau sur la touche 'RPT'.

1. TOUCHE RANDOM "RDM" - lecture en mode aléatoire

L'appui sur cette touche affiche l'indication 'RDM' et chaque morceau du disque est lu dans un ordre aléatoire et non dans la série normale. Pour désactiver le mode lecture aléatoire, appuyer à nouveau sur la touche 'RRDM' (21).

22, 23. SAUT DE 10 PLAGES EN AVANT OU EN ARRIERE

Touche "5": 10 plages arrière-Touche "6" 10 Plages avant

Comment effectuer la recherche de morceaux MP3

La touche "AS/PS" permet d'accéder aux paramètres de recherche et de sélection du mode CD/MP3

1. RECHERCHE DIRECTE DES PLAGES MUSICALES

• Presser sur "A/PS", la recherche du morceau est activée.
• Presser sur "SEL", la première chiffre clignote.
• Avec les touches "VOL / VOL", sélectionner le premier chiffre désiré.
• Presser sur "SEL", le premier chiffre arrêté de clignoter et le second commence à clignoter.
• Avec les touches "VOL / VOL", sélectionne le second et le troisième chiffre.
• Automatiquement commence la lecture du morceau désiré.
• RECHERCHE PAR NOM DE FICHIER
• Presser sur "A/PS" deux fois, la recherche du fichier est activée.
• Presser sur "SEL", le premier fichier (Album) est affiché.
• Avec les touches "VOL + / VOL -", vous pouvez sélectionner l'album désiré.
• Presser sur "SEL" de nouveau, l'album est fixé et le nom du premier morceau est affiché.
• Avec les touches "VOL / VOL", vous pouvez sélectionner le premier morceau.
• Presser sur "SEL" et automatiquement commence la lecture du morceau désiré.
• RECHERCHE PAR LETTRE
• Appuyez sur la touche « A/PS » 3 fois et la recherche par initiale s'active.
• Appuyez sur la touche « SEL », et la lettre “A” s'affiche.
• Avec les touches "VOL / VOL", vous pouvez sélectionner la dette initiale.
• Appuyez sur la touche « SEL », pour plus de 2 secondes.
• La chanson avec la même sélection est affichée.
• Avec les touches "VOL / VOL", vous pouvez sélectionner la chanson désirée.
• Appuyez sur la touche « SEL », la chanson sélectionnée est lui.

TOUCHERESET

La touche Reset (24) se trouve sur la façade interne. Utilisez la pointe d'un stylo à bille ou d'un autre objet métallique pour l'actionner. La touche Reset doit être utilisée dans les cas suivants:

installation initiale de l'appareil, après avoir branché tous les câbles, - défaut de fonctionnement de toutes les touches, - symbole d'erreur affiché

Note: si l'appareil ne fonctionne pas parfaitement, même si vous avez pressé la touche Reset (24), nettoyez la prise derrière la façade avec du coton imbibé d'alcool.

Branchement à un lecteur portable MP3 (Stick mémoire USB de 64 MB fourni) 25. Connecteur USB

Utiliser le câble USB pour brancher l'appareil au lecteur MP3.

INFORMATION IMPORTANTE:

Cet autoradio a été créé pour être compatible avec la plupart des clés USB 1.1 et certaines clés MP3.

Cependant, en raison de la rapidité des développements techniques et de l'évolution des technologies, nous ne pouvons garantir une compatibilité à 100%.

Nous vous conseillons d'essayer vos clés lors de l'achat.
