Type de produit	Caisson d'extrêmes-graves (subwoofer) actif
Marque	Audio Pro
Modèle	Mondial S1 Cuir Brun
Amplificateur intégré (RMS)	175 Watts
Haut-parleur de graves	6,5 pouces (165 mm)
Réponse en fréquence	30 - 100 Hz
Filtre passe-bas (LOW PASS)	50 - 100 Hz, 24 dB/octave
Filtre passe-haut (enceintes satellites)	100 Hz, 6 dB/octave
Entrées	1 x Line In (mono), 1 x entrée haut-parleurs (niveau élevé)
Sorties	1 x sortie haut-parleurs vers satellites
Alimentation	230 V secteur, fusible T1A
Consommation	Veille automatique après 20 min (mode AUTO)
Dimensions (L x H x P)	250 x 250 x 250 mm
Poids net	8,0 kg
Matériau du coffret	Cuir Brun (finition)
Technologie	ACE-BASS (commande électronique)
Réglages	Volume, phase (0/180°), filtre passe-bas, interrupteur secteur, interrupteur standby (AUTO/ON)
Indicateurs	Témoin ON (rouge), DEL bleu de fonctionnement
Protection	Protection contre les surcharges
Sécurité	Ne pas ouvrir l'appareil, éviter l'eau et l'humidité
Nettoyage	Essuyer avec un chiffon doux et sec
Pièces détachées / réparabilité	Contacter le service après-vente qualifié

FOIRE AUX QUESTIONS - MONDIAL S1 CUIR BRUN AUDIO PRO

Comment connecter le subwoofer à un amplificateur sans sortie dédiée subwoofer ?

Utilisez l'entrée haut-parleurs (niveau élevé) : branchez les câbles d'enceinte entre les sorties haut-parleur de l'amplificateur et les entrées haut-parleur du caisson. Veillez à respecter les polarités (+ à +, - à -). Branchez ensuite les enceintes satellites sur les sorties haut-parleur du caisson.

Que signifie le mode standby AUTO ?

En mode AUTO, l'amplificateur intégré se met en veille automatiquement après 20 minutes d'absence de signal audio. Dès qu'un signal est détecté, il se réactive. Utilisez le mode ON pour un fonctionnement continu.

Comment régler le niveau des graves ?

Utilisez le bouton de volume (4) pour ajuster le niveau sonore du caisson. Réglez doucement car le subwoofer peut produire une énergie importante. Le filtre passe-bas (5) permet de choisir la fréquence de coupure de 50 à 100 Hz pour une intégration optimale avec les satellites.

Que faire si le subwoofer ne s'allume pas ?

Vérifiez que le câble secteur est branché et que l'interrupteur secteur (9) est en position ON. Assurez-vous que le fusible (T1A) n'a pas grillé. Si le problème persiste, contactez le service après-vente.

Où placer le subwoofer pour un meilleur son ?

Placez le caisson à environ 10 cm des murs d'un coin. Si les graves sont trop fortes, éloignez-le du coin ou réduisez le volume. L'oreille ne localise pas les sons graves, donc l'emplacement exact importe peu ; faites des essais.

Comment utiliser la fonction phase (0/180°) ?

Si les graves semblent faibles ou déséquilibrés, essayez de commuter la phase de 0 à 180°. Cela peut améliorer la cohérence sonore en fonction de la position du caisson par rapport aux enceintes satellites.

Puis-je brancher plusieurs subwoofers ?

La notice ne mentionne qu'un seul caisson. Si votre amplificateur dispose de plusieurs sorties subwoofer, vous pouvez en brancher plusieurs, mais vérifiez l'impédance et la puissance. Consultez le manuel de votre amplificateur.

Comment nettoyer le subwoofer en cuir brun ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez pas de produits abrasifs ou de solvants. Évitez tout contact avec l'eau ou l'humidité.

Que signifie le voyant bleu allumé ?

Le voyant DEL bleu indique que le subwoofer est activé et en fonctionnement. S'il est éteint, l'appareil est en veille (en mode AUTO) ou hors tension.

Le subwoofer produit un bourdonnement, que faire ?

Vérifiez les connexions : assurez-vous que tous les câbles sont bien branchés et que les polarités sont respectées. Évitez de placer le caisson près de câbles d'alimentation ou d'appareils électriques. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI MONDIAL S1 CUIR BRUN AUDIO PRO

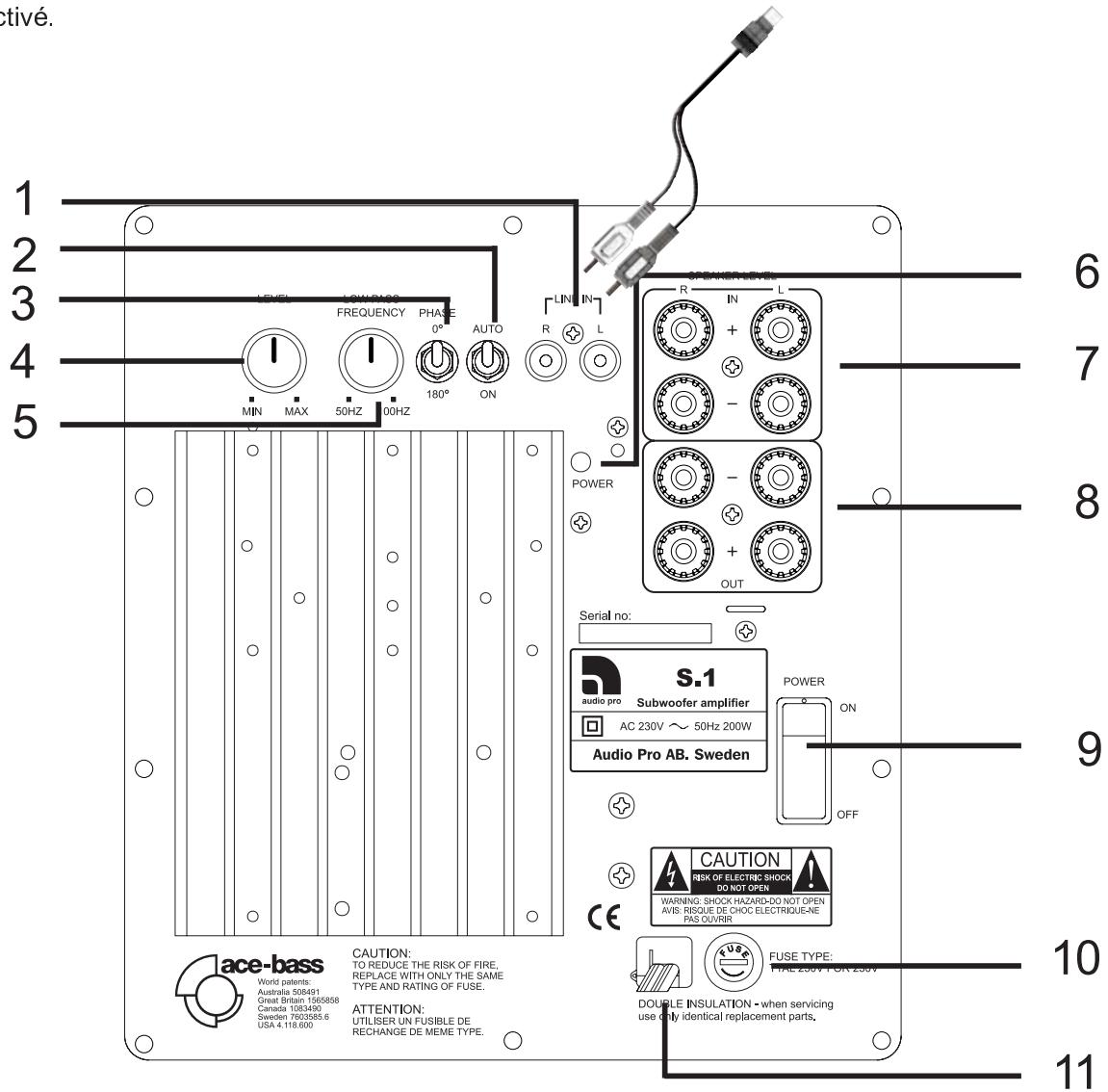

1) Entrée bas niveau (MONO) venant de l'amplificateur

2) Interrupteur STANDBY: AUTO ou ON

3) Phase 4) Réglage du volume 5) Réglage du contrôle passage-bas 6) Témoin ON (appareil alimenté) 7) Entrée haut-parleurs (venant de l'amplificateur)

8) Sortie haut-parleurs (vers satellites) 9) Interrupteur secteur 10) Fusible (T1A) 11) Câble secteur (230 V)

Attention!

Afin d'éviter les risques de choc électrique, ne pas ouvrir l'appareil ni démonter le panneau arrière. Ne pas exposer l'appareil à l'eau ou à l'humidité. En cas de fonctionnement défectueux, consulter le service après-vente qualifié.

Le symbole d'un éclair dans un triangle équilatéral est destiné à attirer l'attention de l'usager sur la présence de composants non isolés à l'intérieur du boîtier; ils peuvent être la cause de chocs électriques pour l'être humain.

Le point d'exclamation, dans un triangle équilatéral, est destiné à attirer l'attention de l'usager sur la présence d'instructions importantes relatives au fonctionnement ou à l'entretien, reprises dans la littérature accompagnant le produit.

Nous vous félicitons d'avoir besoin le caisson d'extrêmes-graves (subwoofer) audio pro qui vous entraînera dans un monde sonore nouveau.

L'Audio Pro subwoofer constitue un produit unique conçu au départ de techniques innovantes. Son installation et son usage sont justes aisés. Le subwoofer fonctionne selon l'incomparable technique Audio Pro ace-bass. Associée à l'amplificateur intégré, au haut-parleur de graves à course longue et à une ébénisterie extrêmement résistante, elle offre une reproduction des graves naturelle et profonde à un niveau sonore que vous n'aviez jamais imaginé.

L'Audio Pro subwoofer offre des performances extraordinaires et une foule de possibilités. Pour obtenir le maximum de votre nouveau caisson d'extrêmes-graves, nous vous recommandons de passer quelques moments afin de lire soigneusement ces instructions avant de brancher et d'utiliser votre appareil.

Qu'est-ce « ace-bass » ?

En principe, pour un système normal d'enceintes, il y a lieu de respecter les paramètres mécaniques du haut-parleur (woofer). Des basses extrêmes graves nécessitent, en général, un caisson de grande dimension. Grâce à la technologie « ACE-BASS », l'enceinte est commandée électroniquement, permettant à Audio Pro de produire des subwoofer actifs ultra compacts reproduisant des extrêmes graves. Le subwoofer activé est ainsi obligé de fonctionner de telle sorte comme s'il se trouvait dans un caisson de plus grande dimension.

1. DEBALLAGE

Déballez l'Audio Pro subwoofer avec soin et assurez-vous qu'il n'y ait aucun dégât. Conservez si possible le carton d'emballage. Il vous viendra à point lors d'un déménagement.

Si l'appareil avait été endommagé, contactez immédiatement votre détaillant.

2. Installation

Il existe plusieurs possibilités pour connecter votre caisson d’extrêmes-graves à une installation Hi-Fi ou Home Theater. Nous en décrivons deux dans les pages qui suivent.

NOTE IMPORTANTE! Ne jamais brancher le câble secteur avant que tous les autres branchements n'aient été effectués.

2.1 A un amplificateur/préamplificateur avec sortie « subwoofer

Branchez le câble livre entre la sortie subwoofer de votre amplificateur à la prise LINE IN de votre nouveau caisson d'extrêmes-graves.

Le signal audio passe alors de la sortie subwoofer de l'amplificateur à l'amplificateur intégré du caisson d'extrêmes-graves. En agissant sur le réglage LOW PASS, vous pouvez faire varier la fréquence supérieure du caisson d'extrêmes-graves de 50Hz à 100Hz.

Notez:

Branchez les enceintes satellites directement aux prises correspondantes de l'amplificateur.

2.2 Aux prises haut-parleurs (niveau élevé)

Branchez les câbles pour haut-parleur entre les sorties haut-parleur de votre amplificateur et les entrées haut-parleur du caisson d’extrêmes-graves. Vérifiez soignement la concordance des polarités des câbles (+ à + et - à -). Branchez à la fois les canaux Droit et Gauche. Les enceintes satellites sont à connecter aux prises SPEAKER OUTPUT de votre caisson d’extrêmes-graves. Vérifiez ici aussi la concordance des polarités (+ à + etc.) Dans cette configuration, la fréquence du filtre PASSE HAUT des enceintes satellites est ajustée automatiquement à 100Hz

Interrupteur secteur (9)

Faites passer l'amplificateur intégré du caisson d'extrêmes-graves du mode ON au mode OFF. Assurez-vous qu'il est en position OFF durant l'installation.

Placez l'interrupteur secteur sur OFF si vous prévoyez une assez longue période de non-utilisation.

Interrupteur standby (2)

Mode « AUTO »: mise en veille automatique de l'amplificateur intégré après 20 minutes d'absence de signal

Mode « ON » : l'amplificateur intégré du subwoofer est mis en fonctionnement

Indicateur mise sous tension (6)

La lampe rouge indique la mise sous tension du subwoofer : mode « en fonctionnement » ou « en veille ».

Indicateur mise sous tension/en fonctionnement (del bleu)

L'indicateur DEL bleu donne le statut du subwoofer. La lampe bleue indique que le subwoofer est activé.

Bouton de volume (4):

Vous pouvez régler le niveau sonore du caisson d'extrêmes-graves. Agissez avec précaution sur ce réglage en vous rappelant que cet appareil peut produire une énergie importante.

La fréquence du filtre passe-bas peut être réglée de 50 à 100 Hz. Cette caractéristique unique vous permet d'adapter avec précision votre caisson d'extrêmes-graves aux enceintes satellites. Les fréquences les plus basses seront reproduites uniquement par le caisson d'extrêmes-graves qui déchargera ainsi les enceintes satellites de cette tâche difficile et ingrate. Ces dernières n'en restitueront que les fréquences graves supérieures, moyennes et élevées.

Phase (3):

Suivant la disposition du cession de graves par rapport aux enceintes satellites, on peut être améné à inverser la phase du cession de graves pour obtenir un son de meilleure qualité, on commute alors l'inverser de la position 0 à la position180.

4. Emplacement

Votre caisson d'extrêmes-graves Audio Pro est conçu pour réproduire les informations musicales dans les plages sonores situées sous les 100 Hz. Comme l'oreille humaine est incapable de localiser l'origine des sons graves, l'emplacement du caisson d'extrêmes-graves importe assez peu. La pente très raide des filtres passe-bas des caissons d'extrêmes-graves Audio Pro facilite le placement dans votre salle de séjour. Nous vous conseillons néanmoins de vous conformer aux lois acoustiques de la manière suivante:

1. Pour que le localonne au mieux, placez le caisson d'extrêmes-graves à environ 10 cm des murs d'un coin. Si les graves sont exagérées, éloignez quelque peu le caisson du coin ou modifiez le niveau.
2. C'est en procédant à quelques essais que vous trouverez l'emplacement le plus ajustat. Un conseil : placez le caisson au pied du mur où sont situées les enceintes satellites.
3. Ne recouvre jamais le caisson d'extrêmes-graves ou de telle manière que l'amplificateur intégré ne soit recouvert.

5. PROBLEMES?

Si vous deviez rencontrer des problèmes durante l'usage de votre caisson d'extrêmes-graves, vérifiez les points suivants. Si le problème avait subsister, consultez votre revendeur.

1. Contrôlez si tous les branchements ont été opérés correctement. Vérifiez que l'un des câbles ne soit pas endommagé ou en court-circuit.
2. L'Audio Pro subwoofer dispose d'une protection efficace contre les surcharges. Elle évite que votre caisson d'extrêmes-graves ne soit endommagé par des niveaux sonores trop élevés.

6. Specifications techniques

Amplificateur (RMS): 175 Watt HP de graves: 6,5" woofer Response en fréquences: 30-100Hz Filtre salle-bas: 50-100Hz, 24dB/octave Filtre salle-haut: 100Hz, 6dB/octave Dimensions: (L) 250 mm (H) 250 mm (P) 250 mm Poids: (net) 8,0 Kg

Ces spécifications peuvent être modifiées sans préavis, Audio Pro étant soucieux d'une amélioration constante de ses produits.
