PACK SECURITE - Alarme de sécurité THOMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pack d'alarme de sécurité connecté (alarme domotique)
Marque	THOMSON
Modèle	PACK SECURITE (réf. 510762)
Contenu du pack	Thombox, détecteur de mouvement intérieur, détecteur d'ouverture, caméra IP 720p, détecteur de fumée, sirène intérieure, télécommande, antenne, adaptateur secteur, câble Ethernet, accessoires de fixation
Dimensions de la Thombox	86 x 86 x 48 mm
Alimentation Thombox	9 à 12 Vdc (centre positif), adaptateur secteur 100-240 Vac / 50 Hz
Consommation Thombox	1,2 W au repos, 2,4 W max
Processeur Thombox	ARM9 208 MHz
Mémoire Thombox	32 Mo RAM, 128 Mo Flash
Connexion réseau	Ethernet 10/100 M, protocole radio ARW 868,3 MHz
Alimentation détecteur de mouvement	Pile CR123A 3 V (incluse)
Portée détection mouvement	Jusqu'à 15 m, angle 90°
Immunité animaux	Réglable <15 kg ou <25 kg
Alimentation détecteur d'ouverture	Pile CR123A 3 V (incluse)
Écart max détecteur/aimant	12 mm
Alimentation caméra	5 Vdc 2000 mA
Résolution caméra	720p (flux principal), VGA (flux secondaire)
Vision nocturne	Infrarouge, portée 8 m, manuelle ou automatique
Alimentation détecteur de fumée	Pile non remplaçable (incluse), autonomie 10 ans
Puissance sonore sirène intérieure	>100 dBa
Puissance sonore détecteur de fumée	85 dB(A) min à 3 m
Température de fonctionnement	Thombox : 0 à 40 °C ; détecteurs : -10 à 50 °C (intérieur)
Garantie	2 ans pièces et main-d'œuvre
Entretien	Débrancher avant nettoyage ; chiffon doux sec ; aspirateur pour détecteur de fumée
Recyclage	Ne pas jeter avec ordures ménagères ; piles et appareils usagés en déchetterie

FOIRE AUX QUESTIONS - PACK SECURITE THOMSON

Comment installer la Thombox ?

Connectez la Thombox à votre box Internet via le câble Ethernet (RJ45) fourni, puis branchez l'alimentation. Vissez l'antenne verticalement. Rendez-vous sur www.thomsonbox.eu et créez un compte en ligne en suivant les instructions. Consultez vos emails pour valider l'inscription.

Comment associer un accessoire à la Thombox ?

Dans l'interface Thombox, cliquez sur GENERAL puis sur 'Ajouter des modules'. Un compte à rebours de 60 secondes démarre. Déclenchez l'accessoire (ex : retirez la languette de la pile) pendant ce délai. Une fois reconnu, nommez l'accessoire.

Comment tester le détecteur de fumée ?

Appuyez sur le bouton TEST situé sur le couvercle. Le voyant rouge clignote et l'alarme sonore doit se déclencher. Si ce n'est pas le cas, la pile ou un composant est défectueux. Testez mensuellement.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez la pile (CR2032). Pour associer la télécommande, pendant le compte à rebours de 60 secondes, pressez simultanément les deux touches du haut pendant au moins 5 secondes. Le témoin lumineux devient vert si la transmission est réussie.

Où installer le détecteur de mouvement ?

Placez-le de préférence dans un angle, perpendiculairement au sens de passage. Évitez les fenêtres, sources de chaleur, miroirs. Ne croisez pas les faisceaux de plusieurs détecteurs. La portée et la sensibilité sont réglables à l'intérieur du détecteur.

Comment configurer la caméra en Wi-Fi ?

Connectez d'abord la caméra en Ethernet. Utilisez le logiciel 'IP Camera Search Tool' (CD fourni) pour la détecter. Connectez-vous via navigateur (admin sans mot de passe). Changez l'identifiant puis utilisez l'Assistant de configuration dans l'onglet Réglages pour passer en Wi-Fi.

Quel est le délai pour associer un accessoire ?

Vous disposez de 60 secondes après avoir cliqué sur 'Ajouter des modules'. Pendant ce compte à rebours, déclenchez l'accessoire (retrait de languette, pression sur bouton, etc.). Passé ce délai, recommencez la procédure.

Que faire en cas de coupure de courant ?

Le module batterie optionnel (non fourni avec tous les packs) permet une alimentation de secours et une connexion 3G si vous insérez une carte SIM data. Sans module, l'alarme ne fonctionne pas sur secteur.

Comment régler la sirène intérieure ?

Ouvrez la sirène et actionnez les interrupteurs : n°4 (laisser en haut), n°3 (bas pour bip sonore armement/désarmement), n°2 (bas pour clignotement LED), n°1 (bas = sirène 3 min, haut = 1 min). Pour l'association, maintenez la touche 'Learn' enfoncée.

Quelle est la durée de vie des piles ?

Détecteur de mouvement et d'ouverture : jusqu'à 4 ans avec une pile CR123A. Sirène intérieure : jusqu'à 4 ans (pile ER34615M). Détecteur de fumée : 10 ans (pile non remplaçable). Télécommande : pile CR2032 (non précisée mais standard).

MODE D'EMPLOI PACK SECURITE THOMSON

La Thombox et les accessoires fournis sont prévus pour une utilisation intérieure exclusivement, hormis la sirène extérieure.

- Installer la Thombox de manière à ce qu'elle puisse être connectée à Internet par l'intermédiaire d'une connexion haut débit filaire (512 kbit par seconde minimum, modern ou routeur avec au moins un port Ethernet disponible).

- Lors des perçages, veiller à ne pas endommager de câbles électriques ou de tuyauterie sous la surface.

- L'installation de l'alimentation électrique doit être conforme aux normes en vigueur et doit être faite par un personnel qualifié.

- Ne pas exposer la Thombox ou ses accessoires à la lumière directe du soleil.

- Ne pas installer la Thombox des conditions extrêmes d'humidité, de température, ou de poussière.

- Ne pas installer la Thombox dans des lieux froids ou sujets à de grandes variations de températures.

- Ne pas obstruer les grilles d'aération de la Thombox.

- Ne pas couvrir l'appareil.

- Ne pas multiplier les multiprises ou les câbles prolongateurs.

- Ne pas installer à proximité de produits chimiques acides, d'ammoniaque ou d'une source d'émission de gaz toxiques.

- Ne pas installer en milieu explosif ou à proximité de produits volatiles ou inflammables.

- Aucun récipient d'eau ne doit être placé à proximité de l'appareil.

- Veiller à ce que l'appareil et sa source d'alimentation soient bien ventilés.

- Procédez à un test hebdomadaire du détecteur de fumée en appuyant sur le bouton TEST.

- Un détecteur de fumée n'évite pas les incendies.

- Préparez à l'avance un plan d'évacuation des lieux.

- Une protection efficace nécessitera sans doute plusieurs détecteurs de fumée.

- ATTENTION : le détecteur de fumée présent dans le kit ne détecte pas la chaleur, les gaz ou les flammes.

- Le détecteur de fumée émet un signal sonore lorsqu'il détecte de la fumée. Il est donc totalement autonome. Il possède en outre une fonction radio permettant d'en aviser la Thombox fournie.

- Le port USB du module batterie est exclusivement prévu pour recevoir la clé 3G fournie. Toute autre utilisation est fortement déconseillée.

- Le module batterie est prévu pour fournir à une Thombox une alimentation de secours et un accès au réseau mobile en cas de coupure de courant ou réseau. Pour conserver une connexion internet, il nécessite une carte SIM type data non fournie.

- La caméra ne doit pas être installée dans un lieu où le filtre de l'objectif serait exposé aux rayures et aux salissures.

- La caméra n'est pas prévue pour une installation en extérieur, ne pas installer dans des conditions extrêmes d'humidité ou de température.

- Ne pas exposer l'objectif de la caméra à la lumière directe du soleil ou à une quelconque source lumineuse réfléchie.

- Ne pas dévisser totalement l'objectif de la caméra.

- L'installation et l'utilisation de la caméra doivent être en accord avec la législation locale.

A2 - ENTRETIEN ET NETTOYAGE

- Avant tout entretien, débrancher le produit du secteur.

- Ne pas nettoyer les produits avec des substances abrasives ou corrosives.

• Utiliser un simple chiffon doux et sec.

- Ne pas vaporiser à l'aide d'un aérosol, ce qui pourrait endommager l'intérieur du produit.

- Lors que la pile du détecteur de fumée est usagée (10 ans dans le cadre d'une utilisation normale), n'utilisez plus le détecteur.

- Pour nettoyer le détecteur de fumée, retirez-le de son support de fixation en le faisant tourner dans le sens inverse des aiguilles d'une montre et nettoyez-le avec le tuyau de l'aspirateur en aspirant par les ouvertures situées sur le périmètre du détecteur.

- Une fois l'entretien du détecteur de fumée terminé, effectuez un TEST au moyen du bouton situé sur le flanc du détecteur.

A3 - RECYCLAGE

Il est interdit de jeter les piles usagées dans une poubelle ordinaire. Des piles/accus contenant des substances nocives sont marqués des symboles figurant ci-contre qui renvoient à l'interdiction de les jeter dans une poubelle ordinaire. Les désignations des métaux lourds correspondants sont les suivants : Cd= cadmium, Hg= mercure, Pb= plomb. Vous pouvez restituer ces piles/accus

usagés auprès des déchetteries communales (centres de tri de matériaux recyclables) qui sont dans l'obligation de les récupérer. Ne laissez pas les piles/piles boutons/accus à la portée des enfants, conservez-les dans un endroit qui leur est inaccessible. Il y a risque qu'elles soient avalées par des enfants ou des animaux domestiques. Danger de mort!

Si cela devait arriver malgré tout, consultez immédiatement un médecin ou rendez-vous à l'hôpital. Faites attention de ne pas courtcircuiter les piles, ni les jeter dans le feu, ni les recharger. Il y a risque d'explosion!

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

A4 - CONFIGURATION MINIMUM REQUISE

Ordinateur

Système d'exploitation:

- Microsoft® Windows XP (32-bit), Vista®, Windows 7, Windows 8 et ultérieur.

• Mac OS X v10.6, v10.7 (32-bit et 64-bit) et ultérieur.

IMPORTANT: Aucun logiciel, aucune application n'est nécessaire pour l'utilisation sur un ordinateur.

Taille d'écran

- Définition minimale conseillée: 1024 x 768

Connexion internet

• Haut débit (512 kbit/sec MINIMUM) via ADSL Ethernet

Navigateurs Internet avec les dernières mises à jour

- Mozilla Firefox

- Google Chrome

- Safari

Attention : toutes les fonctionnalités de l'interface ne sont pas compatibles avec Internet Explorer. Il est donc nécessaire d'utiliser un des navigateurs cités ci-dessus.

Tablette, téléphone portable smartphone tactile (utilisation)

- Connexion internet : Haut débit via ADSL Ethernet ou WiFi, ou via réseau mobile.

- Système d'exploitation : Android 2.3 ou ultérieur ; iOS 6.0 ou ultérieur. L'application iPhone est optimisée pour iPhone 4S et est compatible iPhone, iPod touch et iPad.

- Pour une meilleure expérience, une connexion 3G ou plus puissante est recommandée lors de l'utilisation via réseau téléphonique mobile.

B - DESCRIPTION DU PRODUIT

B1 - CONTENU DU PACK

1 Thombox

2 Antenne compatible avec la technologie ARW

3 Adaptateur secteur

4 Câble Ethernet ou RJ45

5 Détecteur de mouvement intérieur (ne détectant pas les animaux de compagnie < 25kg)

6 Support mural pour détecteur de mouvement

7 Support plafond pour détecteur de mouvement

8 Articulation pour détecteur de mouvement

9 Détecteur d'ouverture pour porte ou fenêtre et aimant

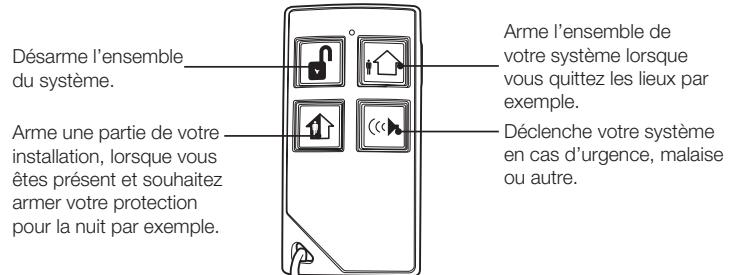

10 Télécommande pour alarme

11 Caméra IP 720P

12 Détecteur de fumée

13 Sirène intérieure

14 Vls pour fixation murale ou au plafond du détecteur de fumée

15 Chevilles pour fixation murale ou au plafond du détecteur de fumée

16 Vis de fixation de la rotule sur le détecteur de mouvement et sirène intérieure

17 Chevilles pour rotule de détecteur de mouvement et sirène intérieure

18 Vis pour rotule de détecteur de mouvement et sirène intérieure

19 Vis de fermeture du capot du détecteur d'ouverture

20 Vis pour aimant de détecteur d'ouverture

21 Vis pour fixation de la caméra

22 chevilles pour fixation de la caméra

23 CD contenant les logiciels de la caméra

24 Guide d'installation rapide

C - A PROPOS DU CONCEPT THOMSON MAISON CONNECTÉE

La Thombox est une box domotique, connectée à votre modem ASDL (Freebox, Livebox...), qui permet où que vous soyez, de gérer votre sécurité comme une véritable centrale d'alarme pilotée de chez vous ou à distance. Elle vous permet également de gérer vos accessoires de confort (éclairage...), d'ouvrants (motorisations de volet, de garage...), de gestion d'énergie (consommations électriques, chauffage) en quelques clics sur un ordinateur, une tablette tactile ou un smartphone, depuis n'importe où dans le monde grâce à Internet.

Afin d'assurer cela et également pour créer des scénarios (séquence d'actions) qui vont simplifier votre quotidien, vous devez enregistrer votre Thombox (à ne faire que pour la première installation) et lui associer les accessoires compatibles avec la technologie ARW. La Thombox est complètement évolutive et le nombre d'accessoires n'est pas limité.

D - INSTALLATION

D1 - THOMBOX
Face avant

1 Témoin lumineux d'alimentation/d'état connexion filaire/de mise à jour. Le témoin est allumé vert fixe pour un fonctionnement normal. S'il est vert clignotant, un problème de connexion filaire à Internet est détecté.
2 Témoin lumineux d'alimentation/d'état connexion 3G/de mise à jour. Le témoin est éteint dans un fonctionnement normal. S'il est vert clignotant, une connexion au réseau mobile est en train de s'établir (nécessite l'insertion d'une carte SIM data non fournie dans la clé 3G du module batterie). S'il est vert fixe, la connexion 3G est établie et opérationnelle.

Face arrière

1 Logements vis pour fixation murale par vis
2 Accroches pour fixation sur rail DIN d'un tableau électrique

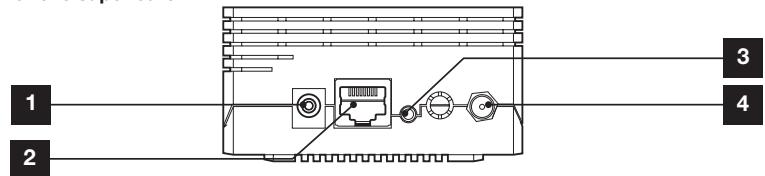

Tranche supérieure

1 Prise alimentation 12Vdc 1.5A

2 Prise RJ45 pour connexion au réseau Internet

3 Bouton reset

4 Connecteur pour antenne

D2 - VISSAGE DE L'ANTENNE

L'antenne fournie permet à la Thombox de communiquer avec ses accessoires compatibles avec la technologie ARW. Sa présence est indispensable au fonctionnement de la Thombox et pour une portée optimale, l'antenne doit être positionnée verticalement.

Attention : L'antenne ne doit pas être vissée en force sous risque d'abimer le connecteur antenne.

Connectez le câble Ethernet (RJ45) entre votre Box ADSL et votre Thombox puis branchez ensuite l'alimentation. Votre Thombox va démarrer automatiquement. Une fois que le voyant devient vert fixe, la connexion Internet est établie et vous pouvez commencer l'activation de la Thombox (à ne faire que pour la première installation).

Ouvrez votre navigateur internet (Mozilla Firefox, Google Chrome ou Safari) et connectez-vous sur www.thomsonbox.eu

1 Sélection de la langue d'affichage
2 Création d'un nouveau compte
3 Connexion à un compte existant
4 Zone de saisie Identifiant/Mot de passe

Pour activer votre Thombox, cliquez sur «ENREGISTRER» et suivez les instructions à l'écran pour créer votre compte en ligne.

L'adresse email et le mot de passe vous permettront d'accéder ensuite à votre compte. Pour plus de sécurité, utilisez un mot de passe difficile à deviner avec une combinaison de chiffres et de lettres.

Durant le processus d'inscription vous aurez à saisir le numéro de série de votre Thombox : ce numéro se situe sous votre Thombox et comporte une combinaison de 16 chiffres et lettres :

Attention

Consultez votre boite mail lors de l'inscription : un e-mail de validation est envoyé durant l'inscription et doit être confirmé avant de poursuivre.

E - UTILISATION

Une fois votre compte créé, connectez-vous à l'aide de votre identifiant et mot de passe pour avoir accès à votre Thombox et aux accessoires qui lui sont associés :

1

2

3

4

5

6

7

8

1	Statut de votre Thombox. ONLINE quand la connexion Internet est bonne, OFFLINE quand il y a un problème de connexion internet.
2	Bouton «synchroniser» : permet de charger si besoin dans votre Thombox les modifications que vous avez effectuées depuis l'interface. Ce bouton clignote quand une mise à jour des modifications est nécessaire.
3	Bouton «refresh» : réactualise le contenu de l'écran et les données envoyées par votre Thombox.
4	GENERAL : Vous permet d'accéder aux informations liées au compte et à l'ajout d'accessoires à la Thombox.
5	EVENEMENTS : Ici sont archivées toutes les informations relevées par votre Thombox et les accessoires qui lui sont associés.
6	Bouton «déconnexion» : quitte l'interface de votre Thombox.
7	Bouton «créateur de règles» : permet d'accéder à l'interface de création de programmes ou d'actions en fonction de l'heure ou de la date, du déclenchement d'un accessoire, etc.
8	Sélection de la langue d'affichage
9	Widgets de gestion : l'état global de votre installation est affiché sous forme de zones graphiques qu'on peut redimensionner, personnaliser ou masquer comme on le souhaite. C'est ici que vous pouvez consulter et actionner à distance en temps réel votre équipement.
10	Bouton d'aide : chacun des widgets dispose d'une rubrique d'aide expliquant l'utilité et le fonctionnement du widget.

F - CONFIGURATION

F1 - AJOUT D'ACCESSOIRES

IMPORTANT :

Avant de fixer définitivement vos accessoires, nous vous conseillons de réaliser un test de portée. Pour cela, placez vos détecteurs au plus proche de leur place définitive avant de les fixer et réalisez un test de votre accessoire.

Par exemple, s'il s'agit d'un détecteur d'ouverture, simulez une ouverture et l'état de l'accessoire doit correspondre avec celui de l'interface.

Chaque accessoire de votre installation doit être associé à votre Thombox pour pouvoir fonctionner. Cliquez sur «GENERAL» depuis l'interface de votre Thombox, puis sur le bouton «Ajouter des modules» :

Votre Thombox se met alors en mode apprentissage et lance un compte à rebours de 60 secondes.

Déclenchez l'accessoire à ajouter durant ces 60 secondes.

Une fois l'accessoire reconnu par la Thombox, «Module ajouté» sera affiché et vous serez invité à nommer l'accessoire.

G - PRESENTATION DES ACCESSOIRES ET METHODE D'ASSOCIATION AVEC LA THOMBOX

G1 - DETECTEUR DE MOUVEMENT INTÉRIEUR COMPATIBLE ANIMAUX

Ce détecteur détecte une présence humaine en mouvement dans la pièce où il est installé et transmet l'information à la Thombox qui donne l'alerte.

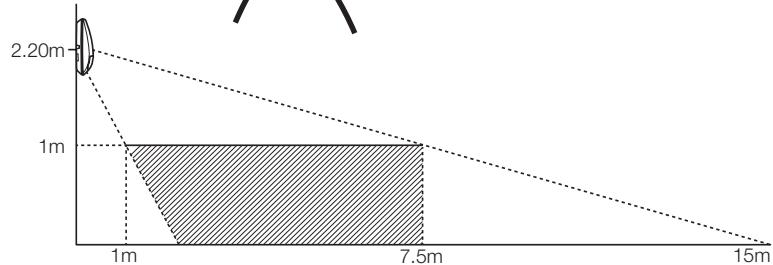

Choix de l'emplacement

Pour une protection efficace, respectez les règles suivantes lors du choix de l'emplacement de votre détecteur de mouvement intérieur :

• Ne placez pas le détecteur face à une fenêtre ou une source lumineuse réfléchie.
• Ne placez pas le détecteur face à une source de chaleur ou de froid (radiateur, bouche d'aération...).
• Si vous utilisez plusieurs détecteurs pour couvrir une même pièce, évitez de croiser leurs faisceaux.
• Placez votre détecteur perpendiculairement au sens de passage (et non dans l'axe)

A- Le détecteur fait face à un miroir (reflétant les rayons du soleil) et à une cheminée. L'axe de passage ne coupe pas latéralement les faisceaux.
B-Les faisceaux se croisent et un détecteur est face à une fenêtre.
C-La porte et la fenêtre sont protégées et le détecteur est installé pour que l'axe de passage coupe latéralement les faisceaux.
D-Le détecteur est installé pour que l'axe de passage coupe latéralement les faisceaux.

Zone autorisée aux animaux en dessous du seuil de poids (15kg ou 25kg voir réglages ci-dessous)
Zone interdite aux animaux (déclenchera une alerte)

Remarque : la portée et la sensibilité de détection sont réglables : voir réglages ci-dessous

Fonctionnement

La cellule de détection en façade est sensible aux variations de rayonnement infrarouge : le passage d'un être vivant devant le capteur génère une détection.

- Le passage d'un animal au niveau du sol ne donnera pas lieu à une détection, tant que son poids n'excède pas le poids spécifié dans les réglages (15 ou 25kg)

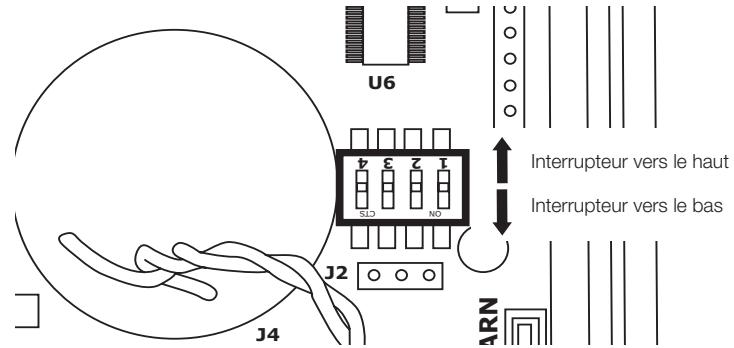

Réglages

Différents réglages sont accessibles à l'intérieur du détecteur:

• Interrupteur 1 : s'il est en bas, désactive la led en façade lors d'une transmission radio pour plus de discrétion.
• Interrupteur 2 : s'il est basculé en haut, une détection donne une alerte. S'il est en bas, seules 3 détections consécutives donnent une alerte, de manière à éviter les détections intempestives.
• Interrupteur 3 : s'il est basculé en haut, toute transmission radio est suivie d'une pause de 2mn pour préserver la pile.
• Interrupteur 4 : permet de régler le gabarit des animaux de compagnie qui ne doivent pas être détectés par le produit. Interrupteur en haut : <15kg. Interrupteur en bas : <25kg.
• Molette de réglage : permet d'ajuster la portée de détection. Tournez dans le sens des aiguilles d'une montre pour augmenter la distance, tournez dans le sens inverse des aiguilles d'une montre pour réduire cette distance. La plage de réglage est d'environ 30% à 100% de la portée maximale.

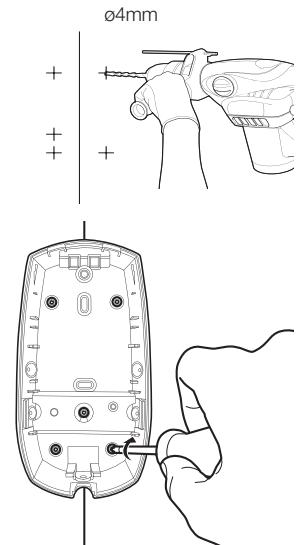

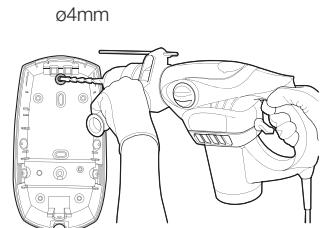

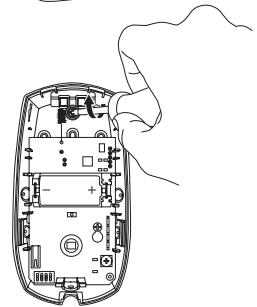

Installation avec ou sans rotule de fixation

Installation sans rotule

Installation au mur:

Installation dans un angle:

Installation avec rotule (fournie)

Il est possible d'adjoindre à ce détecteur de mouvement un support pour une fixation murale ou une fixation au plafond avec une rotule afin d'orienter l'angle de détection.

Installation au mur

OU
Installation au plafond

Installation au mur :

Installation au plafond:

ø8mm

Methode d'association à la Thombox

Durant le compte à rebours, retirez la languette qui protège la pile dans le détecteur (retirez la languette avant mise en place définitive du détecteur).

Fixé sur une porte ou sur une fenêtre, ce détecteur d'ouverture décèle toute tentative d'intrusion (l'éloignement de l'aimant génère une détection) et transmet l'information à la Thombox qui donne l'alerte.

Installation

Methode d'association à la Thombox

Durant le compte à rebours, retirez la languette qui protège la pile dans le détecteur (retirez la languette avant mise en place définitive du détecteur). Patientez ensuite 10 à 20 secondes.

La télécommande vous permettra de mettre en marche et d'arrêter simplement votre système d'alarme Thombox.

Les touches sont habituellement attribuées de la manière suivante :

Lorsque vous appuyez sur une des touches de la télécommande, le témoin lumineux de la télécommande vous permet de savoir si votre Thombox a bien reçu la consigne :

• Témoin allumé en rouge : indique une transmission radio en cours.
• Témoin allumé en orange : la Thombox n'a pas reçu l'ordre émis par votre télécommande.
  Dans ce cas, réessayez ou rapprochez-vous de votre Thombox.
• Témoin allumé en vert : la Thombox a bien reçu la consigne que vous avez envoyée.

Methode d'association à la Thombox

Durant le compte à rebours, pressez simultanément les 2 touches du haut de votre télécommande pendant au moins 5 secondes.

Votre caméra vous permet de prendre des clichés via la Thombox lors de la détection d'un mouvement. Les clichés sont stockés dans la galerie du widget «Caméras» de la Thombox, et l'image en direct de la caméra est également accessible depuis ce même widget.

Installation

La caméra se connecte à votre réseau, filaire ou sans fil (WiFi). La mise en service se fait avec une connexion filaire (y compris si vous choisissez ensuite de passer sur une connexion sans fil).

Lancez le logiciel «IP Camera Search Tool» inclus sur le CD pour localiser la caméra sur votre réseau puis double-cliquez sur la ligne qui lui correspond.

Connectez-vous à la caméra depuis votre navigateur :

Sélectionnez la langue de votre choix. Le nom d'utilisateur par défaut est «admin», il n'y a pas de mot de passe.

La caméra vous invite aussitôt à changer l'identifiant de connexion :

Entrez votre nouveau nom d'utilisateur et le mot de passe de votre choix.

Facultatif : mise en place d'une connexion sans fil

Connectez-vous à votre caméra avec le nom d'utilisateur et le mot de passe que vous venez de définir.

Cliquez sur l'onglet Réglages puis sur le bouton «Assistant de configuration» pour lancer l'assistant qui vous permettra de passer votre caméra en WiFi :

Une fois terminé, vous pouvez débrancher le câble réseau de votre caméra et quitter la page.

Vous pouvez à présent installer votre caméra :

Attention à fixer solidement la caméra pour éviter toute chute.

Après mise en service, vous pouvez ajuster la mise au point de l'image si vous constatez qu'elle est floue. Tournez délicatement l'objectif pour ajuster la mise au point.

ATTENTION : ne pas forcer ni dévisser complétement l'objectif !

Méthode d'association à la Thombox

Votre caméra est optimisée pour un fonctionnement avec une Thombox. Rendez-vous dans l'interface de votre Thombox pour associer votre caméra, et cliquez sur «Ajouter une nouvelle caméra» dans le widget Caméras :

Cochez la case sur la ligne correspondant à votre caméra puis cliquez sur Ajouter. Si en revanche votre caméra n'est pas détectée, entrez l'adresse de votre caméra comme indiquée par le logiciel IP Camera Search Tool :

Attention : par défaut l'adresse de votre caméra se termine par «:88», recopiez-le également avec l'adresse IP de votre caméra dans le widget de la Thombox. Cochez la caméra souhaitée puis cliquez sur Ajouter.

La configuration de votre caméra dans l'interface Thombox se fait automatiquement. Indiquez votre identifiant et votre mot de passe de connexion :

Si vous souhaitez que votre caméra envoie des images à la Thombox lors d'une détection de mouvement, cliquez sur le bouton «Copier les réglages dans la caméra» en bas de la fenêtre. Votre Thombox va alors écrire dans la configuration de la caméra où elle doit envoyer les images.

La configuration est terminée.

(Cliquez sur l'icône dans le widget caméras de votre Thombox pour plus de détails sur les fonctions et possibilités offertes).

Configuration manuelle

Si vous ne souhaitez pas utiliser la configuration automatique de votre Thombox, voici la liste complète des commandes que votre Thombox doit connaître pour utiliser votre caméra :

1	Nommez votre caméra à votre convenance
2	Adresse de connexion à l'interface de votre caméra, remplie automatiquement lors de l'ajout de la caméra (n'oubliez pas «:88» à la fin de l'adresse)
3	Identifiant de connexion à votre caméra (par défaut, admin)
4	Mot de passe de connexion à votre caméra (vide par défaut)
5	Flux haute qualité : l'adresse est la suivante :rtsp://adresse ip de votre caméra:88/videoMain (aucun espace)par défaut la résolution de ce flux est 1280x720, 15 images par seconde
6	Flux basse qualité : l'adresse est la suivante :rtsp://adresse ip de votre caméra:88/videoSub (aucun espace)par défaut la résolution de ce flux est 640x480, 15 images par seconde. Peut être utile en cas de connexion internet modeste.
7	La commande permettant de prendre une photo avec la caméra est :/cgi-bin/CGIProxy.fcgi?usr=votre identifiant &pwd=votre mot de passe&cmd=snapPicture2 (aucun espace)
8	Délai autorisé pour charger la capture d'image. 5 secondes est une valeur raisonnable, testez si vous souhaitez le modifier.

Les paramètres FTP doivent être copiés dans le menu Réseau, Réglages FTP de votre caméra.

1	l'adresse à entrer dans la config caméra est :ftp://adresse FTP serveur de la Thombox/dossier FTP de la Thombox
2	Le nom d'utilisateur FTP est à recopier tel quel
3	Le mot de passe FTP est à recopier tel quel
4	Le port FTP est le port 21
5	Le mode FTP à utiliser est le mode PORT
6	Testez les données entrées en cliquant sur le bouton Test

G5 - DETECTEUR DE FUMEE

• Pour une protection optimale, placez un détecteur par pièce.
• Pour une protection minimale, placez un détecteur par étage, de préférence dans les couloirs et les cages d'escaliers.
• Mettez l'alarme du détecteur de fumée en marche (voir mode TEST) à l'endroit où vous comptez l'installer et vérifiez que vous pouvez l'entendre dans chaque chambre avec la porte fermée et un poste de radio allumé.
• Le volume de la radio doit être réglé à un niveau correspondant à une conversation relativement bruyante. Si vous ne pouvez pas l'entendre du fait de la radio, il est fort probable que votre alarme ne serait pas assez puissante pour réveiller une personne.

APPARTEMENT

MAISON INDIVIDUELLE

Protection minimale conseillée
Protection optimum
Précaution d'implantation

Étage

Règles de pose

• Installez le détecteur de fumée le plus au centre du plafond possible (meilleure configuration).
• Installez le détecteur de fumée contre le mur en partie haute avec une distance comprise entre 10cm et 30cm du plafond (configuration acceptable).
• Dans les pièces en sous pente, installez le détecteur sur un des pans de la charpente à une distance comprise entre 10cm et 100cm du point le plus haut.

En général, afin d'éviter de fausses alarmes, les détecteurs de fumée ne doivent pas être installés :

• Dans le garage (des résidus de combustion sont présents lors du démarrage de la voiture).
• Dans la cuisine (fumées parasites générées par les plaques, four...).
• Devant des installations de chauffage, devant un ventilateur de plafond et autres zones à forte circulation d'air.
• Dans des zones très humides ou dans une salle de bains comportant une baignoire ou une douche. La vapeur et l'humidité peuvent provoquer des alarmes intempestives.
• Dans des zones poussiéreuses. Les particules de poussière peuvent provoquer des alarmes intempestives ou bien empêcher le détecteur de fumée de se déclencher.

Règlage

- Pour tester le détecteur de fumée, appuyez sur le bouton situé sur le couvercle du détecteur.

• Le voyant clignote en rouge dès le début de l'appui et l'alarme se déclenche si le circuit électronique, la sirène et la pile fonctionnent.
• Si l'alarme ne se déclenche pas, c'est que la pile ou un autre composant sont défectueux.
• LE DÉTECTEUR DE FUMÉE DOIT ÊTRE TESTÉ UNE FOIS PAR MOIS POUR GARANTIR UN FONCTIONNEMENT OPTIMAL.
• Un son d'alarme aléatoire ou faible en provenance du détecteur peut indiquer une défaillance du produit. Dans ce cas, ne l'utilisez plus.

Association du produit avec la thrombox

• Afin que la Thombox vous informe quand le produit détecte de la fumée, il faut l'associer à la Thombox.
• Durant le compte à rebours, retirez la languette. Le détecteur émet un bip-bip.
• Pressez alors fortement le bouton TEST.

- Une fois associé, le détecteur de fumée apparaitra dans le Widget «Capteur». En cas de détection de fumée, un point rouge apparaitra.

IMPORTANT:

Avant de fixer définitivement votre accessoire, nous vous conseillons de réaliser un test de portée. Pour cela, placez votre détecteur au plus proche de sa place définitive avant de le fixer et réalisez un test de votre accessoire.

G6 - SIRENE INTERIEURE

Cette sirène intérieure déclenche une puissante sirène en cas d'intrusion dans votre maison.

Réglages

Différents réglages sont accessibles à l'intérieur de la sirène :

- Interrupteur 4 : doit être laissé en haut.

• Interrupteur 3 : basculez l'interrupteur vers le bas pour activer la confirmation sonore lors de l'armement et du désarmement. Armement : 2 bips, Désarmement : 1 bip.
• Interrupteur 2 : basculez l'interrupteur vers le bas pour activer la confirmation visuelle lors de l'armement et du désarmement. Armement : la led rouge en façade clignote 2 fois. Désarmement : la led rouge en façade clignote 1 fois.
• Interrupteur 1 : permet de sélectionner la durée de la sirène sonore lors d'un déclenchement. Placez l'interrupteur vers le bas pour régler la durée de la sirène à 3 minutes. Placez l'interrupteur vers le haut pour régler la durée de la sirène à 1 minute.

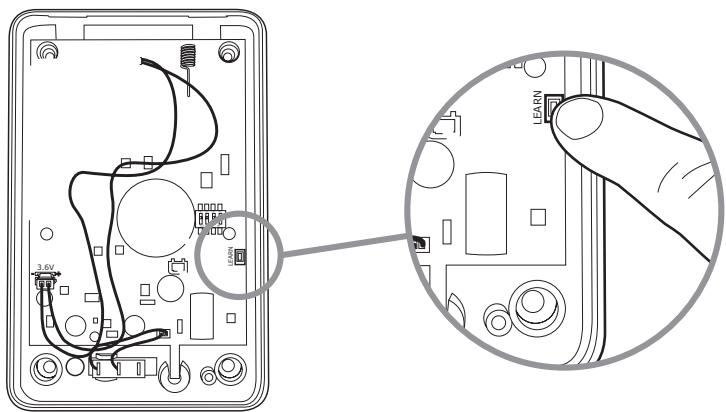

Installation

Connectez les fils de la pile sur le connecteur «3.6V» de la carte électronique de la sirène. La sirène émet un bref bip.

ATTENTION : Pour son bon fonctionnement la sirène intérieure fournie doit être plaquée au mur ou à défaut, temporairement posée sur une surface plane (présence d'un détecteur anti arrachement sur la face arrière).

Methode d'association à la Thombox

Durant le compte à rebours, connectez la batterie de la sirène puis maintenez la touche «Learn» pendant quelques secondes.

Processeur : ARM9 208MHz

Mémoire vive : 32Mo

Mémoire flash : 128Mo

OS : Noyau Linux 2.6

- Communication :

Réseau : Ethernet 10/100M

Radio : Protocole ARW 868.3MHz

- Alimentation :

Thombox : 9 à 12Vdc (centre positif)

Adaptateur secteur (fourni) : 100\~240Vac / 50Hz

Consommation : 1.2W au repos / 2.4W maxi

- Conditions d'utilisation :

Température : Stockage -25°C à 70°C, utilisation 0°C à 40°C

Humidité : 5% à 95% sans condensation

• Dimensions : 86 x 86 x 48mm

DETECTEUR DE MOUVEMENT

- Fréquence radio : Protocole ARW 868.3MHz

- Portée radio : Jusqu'à 300m en champ libre*

- Alimentation : 3V par une pile CR123A fournie

• Portée de détection : Jusqu'à 15m

• Angle de détection : 90°

- Température de fonctionnement : -10°C à +50°C, utilisation intérieure exclusivement

- Fonction pet-immune : Réglable sur 15kg ou 25kg

• Autonomie : Jusqu'à 4 ans

DETECTEUR D'OUVERTURE POUR PORTE OU FENETRE

- Fréquence radio : Protocole ARW 868.3MHz

- Portée radio : Jusqu'à 300m en champ libre*

- Alimentation : 3V par une pile CR123A fournie

- Température de fonctionnement : -10°C à +50°C, utilisation intérieure exclusivement

- Ecart maximum entre capteur et aimant : 12mm

• Autonomie : Jusqu'à 4 ans

TELECOMMANDE

- Fréquence radio

Protocole ARW 868.3MHz

- Portée radio :

Jusqu'à 300m en champ libre*

- Alimentation :

3V par une pile CR2032 fournie

• Température de fonctionnement :

-0°C à +50°C, utilisation intérieure exclusivement

CAMERA IP 720p

• Alimentation : 5VDC 2000mA

- Interface réseau : filaire Ethernet 10/100 ou sans fil WiFi 802.11 b/g/n

- Vision de nuit manuelle ou automatique par infrarouge, portée 8m

- Compression : h264

• Résolution : 720p (flux principal), VGA (flux secondaire)

• Température de fonctionnement : 0°C à 40°C

DÉTECTEUR DE FUMÉE

• Alimentation par une pile non remplaçable (fournie).
• Autonomie : 10 ans.
• Fréquence radio : Protocole ARW 868.3MHz
• Portée radio : 150m en champ libre. Tout obstacle ou perturbation réduit cette portée.
• Température de fonctionnement : 0°C à 40°C.
• Puissance sonore : 85dB(A) mini à 3m.
• Dimensions : ∅105mm x 69mm.
  • Usage intérieur uniquement.
  • Norme : EN 14604:2005/AC:2008

SIRENE INTERIEURE

• Fréquence radio : Protocole ARW 868.3MHz
• Portée radio : Jusqu'à 300m en champ libre*
• Alimentation : 3.6V par une pile ER34615M fournie
• Température de fonctionnement : -10°C à +50°C, utilisation intérieure exclusivement
• Puissance sonore : >100dBa
• Autonomie : Jusqu'à 4 ans à raison d'un déclenchement par mois

* La portée radio indiquée est la portée en champ libre, c'est-à-dire sans obstacle entre le récepteur et l'émetteur. Tout obstacle ou perturbation réduit cette portée.

H2 - GARANTIE

• Ce produit est garanti 2 ans, pièces et main d'œuvre, à compter de la date d'achat. Il est impératif de garder une preuve d'achat durant toute cette période de garantie.
• La garantie ne couvre pas les dommages causés par négligence, par chocs et accidents.
• Aucun des éléments de ce produit ne doit être ouvert ou réparé, hormis pour l'insertion et le remplacement des piles ou batteries, par des personnes étrangères à la société AVIDSEN.
• Toute intervention sur l'appareil annulera la garantie.
• Les éléments dits consommables, tels les piles ne rentrent pas dans le cadre de la garantie.

• Malgré tout le soin que nous avons porté à la conception de nos produits et à la réalisation de cette notice, si vous rencontrez des difficultés lors de l'installation de votre produit ou des questions, il est fortement conseillé de contacter nos spécialistes qui sont à votre disposition pour vous conseiller.
• En cas de problème de fonctionnement pendant l'installation ou après quelques jours d'utilisation, il est impératif de nous contacter devant votre installation afin que l'un de nos techniciens diagnostique l'origine du problème car celui-ci provient certainement d'un réglage non adapté ou d'une installation non conforme. Si le problème vient du produit, le technicien vous donnera un numéro de dossier pour un retour en magasin.

Sans ce numéro de dossier le magasin sera en droit de refuser l'échange de votre produit

Tel : + 33 (0)899 700 750

(Audiotel : 1.349€ TTC/appel + 0.337€ TTC/min)

Du lundi au vendredi de 9H à 12H et de 14H à 18H.

AVIDSEN déclare que l'équipement : Pack Sécurité + référence 510762

Est conforme à la directive R&TTE 1999/5/CE et que sa conformité a été évaluée selon les normes applicables en vigueur :

EN60950-1 :2006+A11 :2009+A1 :2010+A12 :2011

EN60669-1 :1999+A1 :2002+A2 :2008

EN60669-2-1:2004

EN50130-4:1995+A1:1998+A2:2003

EN301489-1 V1.8.1

EN301489-1 V1.9.2

EN301 489-17 V2.1.1

EN301489-3 V1.4.1

EN300220-2 V2.3.1

EN300220-2 V2.4.1

EN300 328 V1.7.1

EN 62311:2008

EN 301 489-17 V2.2.1

EN 300 328 V1.8.1

AVIDSEN déclare que l'équipement : Détecteur autonome avertisseur de fumée radio référence 510722

Est conforme à la directive R&TTE 1999/5/CE et que sa conformité a été

évaluée selon les normes applicables en vigueur.

A Chambray les Tours le 25/09/2014

EN14604

0333

CPR-292056-1

Alexandre Chaverot, président

Retrouvez l'intégralité de notre gamme Thomson

Maison connectée sur
