Intitulé	Description
Type de produit	Ordinateur de bureau Lenovo H30-05
Processeur	Processeur Intel Core i3-500
RAM	4 Go DDR3
Stockage	1 To HDD
Carte graphique	Intel HD Graphics
Système d'exploitation	Windows 10 Home
Connectivité	Wi-Fi, Ethernet, USB 3.0, HDMI
Dimensions approximatives	30 x 10 x 30 cm
Poids	5 kg
Alimentation électrique	Alimentation 180 W
Fonctions principales	Navigation Internet, bureautique, multimédia
Entretien et nettoyage	Nettoyage régulier de la poussière, mise à jour des logiciels
Pièces détachées et réparabilité	Réparabilité moyenne, pièces disponibles pour mise à niveau
Sécurité	Protection par mot de passe, mises à jour de sécurité régulières
Compatibilités	Compatible avec la plupart des périphériques USB et HDMI

FOIRE AUX QUESTIONS - H30-05 90Bi0097FR LENOVO

Comment réinitialiser mon Lenovo H30-05?

Pour réinitialiser votre Lenovo H30-05, éteignez l'ordinateur, puis appuyez sur le bouton de réinitialisation ou maintenez le bouton d'alimentation enfoncé pendant environ 10 secondes. Ensuite, redémarrez l'ordinateur.

Que faire si mon Lenovo H30-05 ne démarre pas?

Vérifiez que l'ordinateur est bien branché et que le câble d'alimentation fonctionne. Essayez de retirer la batterie (si possible) et de la remettre en place. Si le problème persiste, contactez le support technique.

Comment résoudre les problèmes de connexion Wi-Fi sur mon Lenovo H30-05?

Assurez-vous que le mode avion n'est pas activé. Vérifiez que le pilote de la carte réseau est à jour. Vous pouvez également essayer de redémarrer votre routeur et votre ordinateur.

Mon Lenovo H30-05 est lent, comment puis-je améliorer les performances?

Vous pouvez améliorer les performances en désinstallant les programmes inutilisés, en exécutant un nettoyage de disque, et en vérifiant les programmes au démarrage. Une mise à jour de la mémoire RAM peut également aider.

Comment mettre à jour le système d'exploitation sur mon Lenovo H30-05?

Pour mettre à jour le système d'exploitation, ouvrez les paramètres, allez dans 'Mise à jour et sécurité', puis cliquez sur 'Vérifier les mises à jour'. Suivez les instructions pour installer les mises à jour disponibles.

Que faire si l'écran de mon Lenovo H30-05 est noir?

Vérifiez si l'ordinateur est bien allumé et connecté à une source d'alimentation. Essayez de le redémarrer. Si l'écran reste noir, connectez-le à un moniteur externe pour déterminer si le problème vient de l'écran ou de l'ordinateur.

Comment restaurer mon Lenovo H30-05 à ses paramètres d'usine?

Accédez aux paramètres, puis à 'Mise à jour et sécurité', et sélectionnez 'Récupération'. Choisissez 'Réinitialiser ce PC' et suivez les instructions pour restaurer les paramètres d'usine.

Comment résoudre les problèmes de son sur mon Lenovo H30-05?

Vérifiez que le volume n'est pas coupé et que les haut-parleurs sont correctement connectés. Assurez-vous également que le pilote audio est à jour. Vous pouvez tester le son en utilisant des écouteurs.

MODE D'EMPLOI H30-05 90Bi0097FR LENOVO

Consignes de sécurité

Avant d'utiliser ce manuel, il est important de lire toutes les instructions de sécurité du produit. Pour obtenir les toutes dernières informations de sécurité, reportez-vous au manuel Consignes de sécurité et déclaration de garantie fourni avec ce produit. Ces informations de sécurité permettent de réduire les risques de dommages corporels ou matériels.

L'interface et les fonctions affichées dans ce Guide d'utilisation ne sont fournies qu'à titre de référence et peuvent différer de l'aspect réel du produit. La conception et les spécifications du produit peuvent être modifiées sans préavis.

Danger: ce symbole signale une situation extrêmement dangereuse, pouvant entraîner des blessures graves ou potentiellement mortelles.

Attention: ce symbole signale un risque de dommages sur les programmes, les périphériques ou les données.

Remarque: ce symbole signale des informations complémentaires importantes.

Utilisation du matériel de l'ordinateur 1

Vue frontale du châssis 2 Vue arrière du châssis 3 Instructions de base relatives aux connecteurs. 6 Branchement de votre ordinateur 7 Instruction de configuration audio 5.1............8 Branchement du cordon d'alimentation 9 Affiche les instructions de connexion lors de la lecture de disques Blu-ray 10 Connectez-vous à Internet 10 Clavier câble (sur certains modèles uniquement) 11

Utilisation de windows 8.1 13

Commutation entre les principales interfaces de Windows 8.1 14 La barre d'icônes 14 Extinction de l'ordinateur 14 Commutation entre les applications. 15 Fermeture d'une application 15 Ouverture d'autres programmes système 15 Aide et support Windows 15

Utilisation du programme rescue system 17

OneKey Recovery 18 Installation des pilotes et des applications 19

Utilisation du logiciel 21

Assistance Lenovo 22

Dépannage et confirmation de la configuration 23

Résolution des incidents liés à l'affichage 24 Résolution des incidents liés au son 25 Résolution des incidents liés aux logiciels 26 Résolution des incidents liés aux disques durs et optiques 27 Remarques spéciales pour la résolution des incidents liés à Windows 28 Aide et support Windows 28 BIOS setup utility 28 Execution des tâches de maintenance quotidiennes 29

Guide de remplacement des éléments matériels 31

Emplacements 34 : Remplacement du matériel. 39

Annexe 51

Déclaration. 51 Marques commerciales. 52 Déclaration Energy Star. 52 Activation du mode de conformité ErP. 53

Ce chapitre porte sur :

Présentation du matériel de l'ordinateur

Informations sur le branchement de l'ordinateur

Remarque : les descriptions de ce chapitre peuvent être différentes de ce que vous voyez à l'écran, en fonction du modèle et de la configuration.

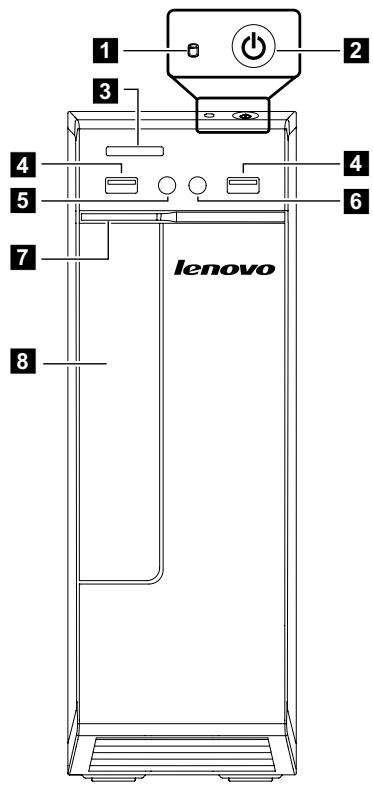

Vue frontale du châssis

Attention: veillez à ne pas obstruer les orifices d'aération de l'ordinateur.

Des orifices d'aération obstrués peuvent provoquer une surchauffe.

Voyant de l'unité de disque dur 2 Bouton Marche/Arrêt 3 Lecteur de carte mémoire (sur certains modèles uniquement) 4 Connecteurs USB 2.0 (2) 5 Connecteur du casque 6 Connecteur microphone 7 Bouton d’éjection de l’unité optique 8 Lecteur optique (sur certains modèles uniquement)

Remarque: cet ordinateur ne peut être installé que verticalement.

Vue arrêté du châssis

(Si la configuration arrêtée affichée dans ce chapitre ne correspond pas à celle de l'arrêté de l'ordinateur, veuillez vous reporter à l'arrêté de l'ordinateur.)

H30-00

1 Connecteurs USB 3.0 2 Antenne Wi-Fi (sur certains modèles uniquement) 3 Connecteur VGA intégré 4 Connecteurs USB 2.0 (2) 5 Connecteur Ethernet 6 Connecteurs audio 7 Connecteur d'alimentation 8 Attache de câble 9 Emplacement pour carte d'extension

H30-05

1 Connecteur VGA intégré 2 Antenne WiFi (sur certains modèles uniquement) 3 Connecteur HDMI (sur certains modèles uniquement) 4 Connecteurs USB 2.0 (2) 5 Connecteur Ethernet 6 Connecteurs USB 3.0 (2) 7 Connecteurs audio 8 Connecteur d'alimentation 9 Attache de câble 10 Emplacement de carte graphique PCI Express x16 (certains modèles sont équipés de carte graphique) 11 Emplacement PCI Express x1 (certains modèles sont équipés d'une carte USB 3.0 ou tuner TV.)

H30-50

1 Connecteur HDMI (sur certains modèles uniquement) 2 Antenne WiFi (sur certains modèles uniquement) 3 Connecteur VGA intégré 4 Connecteurs USB 3.0 (2) 5 Connecteurs USB 2.0 (2) 6 Connecteur Ethernet 7 Connecteurs audio 8 Emplacement de carte graphique PCI Express x16 (certains modèles sont équipés de carte graphique) 9 Emplacement PCI express x 1 (certains modèles sont équipés d'une carte USB 3.0 ou tuner TV.) 10 Connecteur d'alimentation 11 Sélecteur de tension (sur certains modèles uniquement)

Remarque: si le modèle dispose de deux connecteurs d'écran VGA, utilisez le connecteur de la carte graphique.

Attention: n'ouvrez pas le capot de l'antenne WiFi.

Instructions de base relatives aux connecteurs

Remarque : tous les connecteurs décrits dans cette section ne sont pas nécessairement présents sur votre ordinateur.

Connecteur	Description
Microphone	Utilisez ce connecteur pour brancher un microphone sur l'ordinateur lorsque vous VOULEZ enregistrER des sons ou si vous utilisez un logiciel de reconnaissance vocale.
Casque	Utilisez ce connecteur pour brancher un casque sur l'ordinateur lorsque vous VOULEZ écouter de la musique ou autre sans gérer votre entourage.
Connecteur d'entrée de ligne audio	Permet de receivevoir les signaux audio d'un périphérique audio externe, tel qu'un système stéroye. Lorsque vous branchez un périphérique audio externe, un cable est raccordé entre le connecteur de sortie de ligne audio du périphérique et le connecteur d'entrée de ligne audio de l'ordinateur.
Connecteur Sortie ligne audio	Permet d'envoyer des signaux audio de l'ordinateur à des périphériques externes, tels que des haut-parleurs stéroye alimentés (haut-parleurs avec amplificateurs intégrés), des casques, des claviers multimédias ou un connecteur d'entrée de ligne audio sur un système stéroyo ou un autre périphérique d'enregistrement externe.
Lecteur de carte mémoire	Utilissez-le pour afficher et partager des photos numériques, de la musique et des vidés stockées sur une carte multimédia.
Connecteur d'alimentation	Permet de connecter le cable d'alimentation. L'apparance de ce connecteur peut varier.
Connecteur USB	Ce port permet de brancher un périphérique qui utilise une connexion USB.
Connecteur Ethernet	Ce port permet de connecter l'ordinateur à un réseau local Ethernet.
Connecteur VGA	Permet de raccarder un moniteur VGA ou d'autres périphériques utilisant un connecteur de moniteur VGA.
Connecteur DVI	Permet de raccarder un moniteur DVI ou d'autres périphériques utilisant un connecteur de moniteur DVI.
Connecteur HDMI (optionnel)	Permet de raccorder le connecteur HDMI à votre écran ou à votre téléviseur.
Connecteur tuner TV (optionnel)	Disponible uniquement sur les systèmes équipés d'une carte de tuner TV.

Remarque : si votre ordinateur est équipé de clavier ou souris sans fil, suivez les instructions d'installation en rapport avec ces périphériques.

Branchement de votre ordinateur

Procédez comme suit pour brancher l'ordinateur :

• Repérez les petites icônes de connecteurs à l'arrière de l'ordinateur. Faites correspondre les connecteurs aux icônes.
• Si les câbles de l'ordinateur et le panneau des connecteurs sont dotés de connecteurs couleur, faites correspondre la couleur de l'extrémité du câble à celle du connecteur.

Remarque : tous les connecteurs décrits dans cette section ne sont pas nécessairement présents sur votre ordinateur.

Remarque : certains ordinateurs ne sont pas dotés de sélecteur de tension. La sélection de la tension est automatique sur ces ordinateurs.

• Si la tension est comprise entre 100 et 127 V ca, placez le sélecteur sur 115 V.
• Si la tension est comprise entre 200 et 240 V ca, placez le sélecteur sur 230 V.

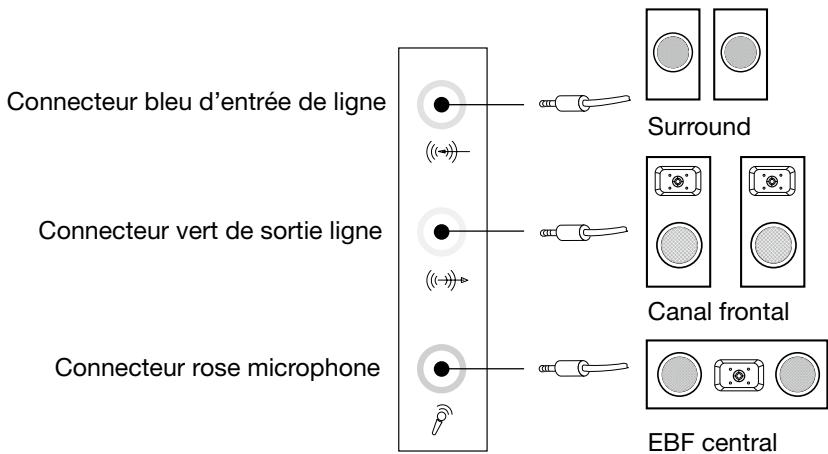

Instruction de configuration audio 5.1

Ce modèle d'ordinateur prend en charge la conversion du son stéréo en son Surround 5.1.

Procédez comme suit pour la connexion au périphérique audio Surround 5.1 :

Les configurations sont les suivantes :

1. Cliquez sur l'icône Son avec le bouton droit de la souris dans la barre des propriétés système et sélectionnez les options Périphériques de lecture pour configurer le son dans la boîte de dialogue contextuelle.
2. Sélectionnez un périphérique de lecture dans la boîte de dialogue Lecture, puis cliquez sur le bouton Configurer pour le configurer.
3. Sélectionnez Surround 5.1 dans les canaux audio dans la boîte de dialogue contextuelle de Configurer les haut-parleurs pour configurer les haut-parleurs en suivant les invites.
4. Un son Surround 5.1 est utilisé une fois cette procédure de configuration terminée.

Remarque : si les interfaces de configuration audio ci-dessus diffèrent de celles de votre ordinateur, vous pouvez suivre les étapes ci-dessus pour configurer le système audio Surround 5.1 dans votre interface de configuration audio actuelle et lire les informations d'aide électronique pour une assistance supplémentaire.

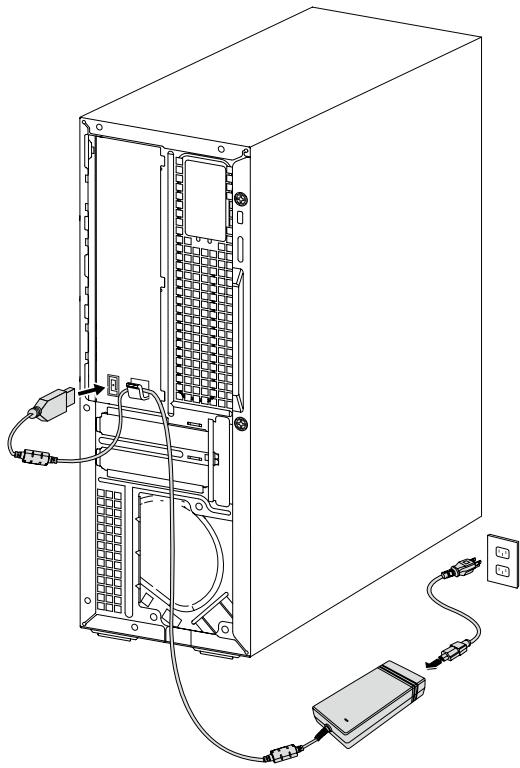

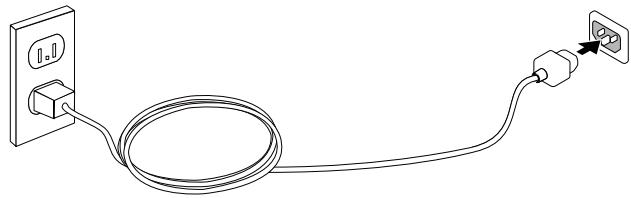

Branchement du cordon d'alimentation

Branchez le cordon d'alimentation sur une prise électrique. Nous vous recommandons d'utiliser un branchement mis à la terre ou une protection contre les surtensions.

Certains modèles ne sont pas équipés d'adaptateur électrique.

Affiche les instructions de connexion lors de la lecture de disques blu-ray

Remarque : seuls certains modèles sont équipés d'une unité optique Blu-ray.

Vérifiez les connecteurs disponibles sur l'ordinateur et l’écran et choisissez un câble ajusté en fonction du tableau ci-dessous. Les autres types de câbles ne répondent pas aux conditions de la norme Blu-ray.

Si l'ordinateur n'est pas équipé du cable correspondant, vous devez acheter le cable séparation.

Consultez ce tableau pour identifier les connecteurs sur l'ordinateur et l’écran.

Type de connexion	Ordinateur	Câble	Ecran
DVI vers DVI (câble DVI)
DVI vers HDMI (câble DVI-HDMI)
HDMI vers HDMI (câble HDMI)
HDMI vers DVI (câble HDMI-DVI)

Connectez-vous à internet

Pour vous connecter à Internet, vous devez établir un contrat avec un fournisseur d'accès à Internet (FAI) et vous devez considérer du matériel.

Les FAI et leurs offres varient en fonction des pays. Contactez votre FAI pour les offres disponibles dans votre pays.

Votre ordinateur est donc capable de prendre en charge un réseau sans fil (sur certains modèles uniquement) ou câble qui connecte votre ordinateur à d'autres périphériques.

Connexion par réseau câble

Pour les réseaux câblés, connectez une extrémité du câble Ethernet (acheté séparément) sur le connecteur Ethernet de votre ordinateur, puis l'autre extrémité sur le routeur du réseau ou le modem à large bande. Consultez votre FAI pour les instructions détaillées de la configuration.

Remarque : les procédures d'installation du modem à large bande et du routeur varient en fonction du fabricant. Suivez les instructions du fabricant.

Connexion par réseau sans fil

Pour les réseaux sans fil, vous pouvez utiliser l'antenne LAN sans fil intégrée pour accéder à votre réseau domestique sans fil.

Pour connecter votre ordinateur au réseau sans fil :

1. Déplacez le curseur dans le coin supérieur ou inférieur droit de l'écran, puis cliquez sur Paramètres. (Si votre ordinateur est équipé d'un écran tactile, faites glisser depuis le bord droit de l'écran, puis tapez sur Paramètres.)
2. Cliquez ou tapez sur l'icône du réseau, puis sélectionnez le nom de votre routeur. Cliquez ou tapez sur Connecter, puis suivez les étapes qui s'affichent à l'écran.

Testez le réseau sans fil en ouvrant votre navigateur Web et en accédant à un site Web.

Clavier câble (sur certains modèles uniquement)

LVT —— Entrez dans Windows, appuyez sur la touche de démarrage du programme LVT (Lenovo Vantage Technology), le logiciel Home PC préchargé de Lenovo. Outre ses propres fonctions, le programme LVT permet de démarrer un autre programme compatible Windows configuré spécifiquement pour s'exécuter sur ce modèle.

Remarques :

• Certains modèles ne sont pas équipés du programme LVT.
• La touche LVT du clavier est désactivée sur les modèles qui ne sont pas équipés du programme LVT.

F2 —— Le programme Lenovo Rescue System est installé sur l'ordinateur. Pour plus d'informations sur ce programme, appuyez plusieurs fois sur la touche F2 lors de la mise sous tension de l'ordinateur jusqu'à ce que Lenovo Rescue System s'ouvre.

Ce chapitre porte sur :

Commutation entre les principales interfaces de Windows 8.1. La barre d'icônes. Extinction de l'ordinateur. Commutation entre les applications. Fermeture d'une application. Ouverture d'autres programmes système. Aide et support Windows.

Attention: Le système d'exploitation Windows 8.1 est fourni par Microsoft Corporation. Veuillez l'utiliser conformément au CONTRAT DE LICENCE UTILISATEUR FINAL (EULA) entre vous et Microsoft. Pour toutes les questions relatives au système d'exploitation, veuillez contacter directement Microsoft.

Commutation entre les principales interfaces de windows 8.1

Windows 8.1 est fourni avec deux interfaces utilisateurs principales : l’écran Accueil et le bureau Windows.

Procédez comme suit pour passer de l'écran Accueil au bureau Windows :

• Sélectionnez la tuile du bureau Windows sur l'écran Accueil.
• Appuyez sur la touche Windows + D.

Procédez comme suit pour passer du bureau à l'écran Accueil :

• Sélectionnez Accueil dans la barre d'icônes.
• Déplacez le curseur dans le coin inférieur gauche, puis sélectionnez la miniature de l'écran Accueil lorsqu'elle s'affiche. Appuyez sur la touche Windows

La barre d'icônes

Les icônes offrent de nouvelles manières rapides d'effectuer de nombreuses tâches. Pour afficher les icônes, procédez comme suit :

• Déplacez le curseur vers le coin supérieur droit ou le coin inférieur droit de l'écran.
• Si votre ordinateur est équipé d'un écran tactile, faites glisser depuis le bord droit de l'écran.
• Appuyez sur la touche Windows + C.

Extinction de l'ordinateur

Pour éteindre l'ordinateur :

1. Déplacez le curseur dans le coin supérieur ou inférieur droit de l'écran, puis cliquez sur Paramètres. (Si votre ordinateur est équipé d'un écran tactile, faites glisser depuis le bord droit de l'écran, puis tapez sur Paramètres.)
2. Sélectionnez Marche/Arrêt → Arrêter.

Commutation entre les applications

Quelquefois, vous souhaitez revenir à une application que vous veniez d'utiliser ou commuter rapidement entre des applications récentes.

Pour commuter entre des applications :

Déplacez le curseur vers le coin supérieur gauche, puis cliquez pour faire apparaître l'application suivante. (Si votre ordinateur est équipé d'un écran tactile, faites glisser depuis le bord gauche de l'écran pour faire apparaître l'application suivante.)

Fermeture d'une application

Pour fermer une application, procédez comme suit :

• Déplacez le curseur vers le coin supérieur gauche de l'écran. Lorsque la miniature s'affiche, faites-la glisser en bas de l'écran.
• Déplacez le curseur vers le bord supérieur de l'écran. Lorsque le curseur se transforme en une main, faites glisser la page de l'application vers le bas de l'écran.
• Si votre ordinateur est équipé d'un écran tactile, faites glisser depuis le bord supérieur de l'écran. Lorsque la page de l'application devient plus petite, faites-la glisser en bas de l'écran.

Ouverture d'autres programmes système

Il existe une manière rapide d'ouvrir d'autres programmes système.

Pour ouvrir le menu, procédez comme suit :

• Déplacez le curseur vers le coin inférieur gauche de l'écran. Lorsque la miniature s'affiche, cliquez avec le bouton droit de la souris pour ouvrir le menu.
• Appuyez sur la touche Windows + X.

Aide et support windows

Si vous avez un problème avec le système d'exploitation, consultez le fichier Aide et support Windows. Pour ouvrir le fichier Aide et support Windows, procédez comme suit :

• Sélectionnez l'icône Paramètres, puis Aide.
• Appuyez sur la touche Windows + F1.

Vous pouvez dire le fichier Aide et support Windows sur votre ordinateur. Vous pouvez également accéder à l'aide et au support en ligne en cliquant sur l'un des deux liens répertoriés sous Explorer davantage.

Ce chapitre porte sur :

OneKey Recovery

Installation des pilotes et des applications

ATTENTION : L'utilisation de OneKey Recovery entraînera une perte des données.

• Vous pouvez restaurer le lecteur C : de l'ordinateur à ses paramètres par défaut ou la dernière sauvegarde système à l'aide de OneKey Recovery. Si vous faites cela, toutes les données présentes sur le lecteur C : seront perdues, mais le contenu et le format des autres partitions du disque dur resteront inchangés.
• Si vous pouvez installer un système d'exploitation et le sauvegarder avec OneKey Recovery, vous devez formater la partition C : au format NTFS et installer le système d'exploitation sur la partition C : pour que le système OneKey Recovery puisse fonctionner.

Remarque relative à la partition de maintenance :

Les fichiers et les données appropriés utilisés par Rescue System sont enregistrés dans la partition de maintenance. La suppression de cette partition rend Rescue System inutilisable. Pour plus de détails, procédez comme suit :

Depuis l'icône Rechercheur, sélectionnez Applications Panneau de configuration Outils d'administration Gestion de l'ordinateur Gestion des disques, vous pouvez voir la partition de service, qui ne doit pas être supprimée.

Remarque : les fichiers de restauration et les données appropriées utilisés par Rescue System sont enregistrés dans la partition de maintenance. Si la partition de maintenance est supprimée ou endommagée par un utilisateur autre qu'un membre du personnel Lenovo agréé, la société Lenovo ne pourra en aucun cas être tenue pour responsable des pertes occasionnées.

OneKey recovery

1. Appuyez plusieurs fois sur la touche F2 après la mise sous tension de l'ordinateur, puis relâchez-la lorsque le programme Lenovo Rescue System s'ouvre ; sélectionnez ensuite OneKey Recovery.

Remarque : System Recovery écrasera toutes les données générées sur le lecteur C : Pour éviter toute perte de données, veillez à sauvegarder les données importantes avant d'effectuer une restauration du système.

1. Suivez les instructions qui s'affichent pour sélectionner la tâche de sauvegarde à partir de laquelle vous pouvez effectuer la restauration, et le disque sur lequel installer le système d'exploitation, puis cliquez sur Next (Suivant) pour lancer la restauration.
2. Attendez la fin de la restauration du système. N'interrompez pas la méthode.
3. Une fois le système restauré, le logiciel vous invite à redémarrer l'ordinateur. Redémarrez l'ordinateur et entrez dans le système d'exploitation.

Installation des pilotes et des applications

La fonction d'installation des pilotes et des applications de Rescue System permet à l'utilisateur de réinstaller aisément toutes les applications et tous les pilotes Lenovo fournis avec le matériel Lenovo.

Méthode 1 : installation automatique

Appuyez plusieurs fois sur la touche F2 après la mise sous tension de l'ordinateur, puis relâchez-la lorsque le programme Lenovo Rescue System s'ouvre ; sélectionnez ensuite Installation des pilotes et des applications.

Suivez les instructions qui s'affichent pour installer les applications et les pilotes Lenovo. Cliquez sur OK pour démarrer l'installation du logiciel Installation des pilotes et des applications Lenovo.

Le système redémarré. Après le redémarrage du système, l'installation des pilotes et des applications se poursuit jusqu'à son terme.

Méthode 2 : installation manuelle

Dans le système Windows, sélectionnez Installation des pilotes et des applications à partir de l'icône Rechercher.

Après le démarrage de la procédure, installez les pilotes et logiciels manuellement en suivant les instructions qui s'affichent.

Remarques :

1. N'installez pas un logiciel qui est déjà installé sur l'ordinateur.
2. Assurez-vous que l'installation des pilotes et des applications s'est installée automatiquement avant de lancer le système d'exploitation. La fonction d'installation manuelle n'est utilisable qu'après que le logiciel a été installé.

Ce chapitre porte sur :

Instructions du logiciel

Remarque : L'interface et les fonctionnalités dépendent du logiciel fourni avec le modèle d'ordinateur que vous avez acheté.

Assistance lenovo

Le programme d'assistance Lenovo vous permet d'enregistrer votre ordinateur auprès de Lenovo, de télécharger et de consulter des modes d'emploi, d'obtenir les informations de garantie de votre ordinateur et d'explorer les informations relatives à l'aide et à l'assistance.

Cliquez sur l'icône Assistance Lenovo sur l'écran Démarrer ou sur l'écran Recherche.

(Ce programme ne prend en charge que les mises à niveau en ligne. Les fonctions individuelles ci-dessous sont données uniquement à titre de référence ; les fonctionnalités dépendent des icônes de programme actuellement affichées.)

Enregistrement

Enregistrement vous permet d'accéder à l'assistance, aux mises à jour et aux alertes sur des rubriques relatives aux produits. Profitez des services primés Lenovo.

Guide d'utilisation

Le guide d'utilisation fournit davantage d'informations à propos de votre ordinateur.

Service et garantie

Vous souscrivez à l'étendre de la garantie de votre ordinateur grâce à cette option. Lenovo offre des options flexibles qui répondent à vos besoins personnels ou à ceux de votre résultat.

Ce chapitre porte sur :

Résolution des incidents

Suivez les conseils ci-dessous pour identifier et résoudre les problèmes liés à votre ordinateur :

• Si vous avez ajouté ou supprimé un composant juste avant l'occurrence du problème, vérifiez les procédures d'installation du composant pour vous assurer qu'il est correctement installé.
• Si un périphérique ne fonctionne pas, vérifie qu'il est correctement connecté.
• Si un message d'erreur s'affiche, notez le contenu exact du message. Celui-ci peut aider le service d'assistance à identifier et résoudre le ou les incidents.
• Si un message d'erreur de programme s'affiche, consultez le document Aide de ce programme.

Résolution des incidents liés à l'affichage

Problème : l'écran est vide ou aucune image ne s'affiche.

Dépannage et résolution du problème :

1. Vérifiez que l'écran est sous tension. Si tel n'est pas le cas, appuyez sur le bouton Arrêt/Marche.
2. Vérifiez que le câble d'alimentation de l'écran n'est pas débranché. Si tel est le cas, branchez-le.
3. Vérifiez que le câble d'interface de l'écran est correctement relié au connecteur de la carte graphique. Si tel n'est pas le cas, arrêtez l'ordinateur, puis connectez correctement le câble d'interface de l'écran sur le connecteur de la carte graphique.

Problème : vous devez modifier les paramètres des propriétés d'affichage.

Définition des propriétés de l'arrière-plan de l'écran et des icônes :

1. Cliquez avec le bouton droit de la souris n'importe où sur le bureau, sauf sur une icône, puis sélectionnez l'option Personnaliser dans le menu contextuel.
2. Définissez les options pour :
3. Changer l'image d'arrière-plan du bureau
4. Sélectionner un écran de veille
5. Sélectionner les options de couleur de Windows pour les bordures et la barre d’tâches
6. Sélectionner un thème
7. ez l'option Résolution d'écran pour modifier l'apparence.

Problème : ondulations sur l'écran.

Dépannage et résolution du problème :

1. Vérifiez si l'un des périphériques suivants est situé à moins d'un mètre de l'ordinateur : réfrigérateurs, ventilateurs électriques, sèche-linges électriques, onduleurs, régulateurs, lampes fluorescentes ou tout autre équipement électrique capable de générer des interférences magnétiques.
2. Éloignez les appareils susceptibles de perturber le fonctionnement de l'ordinateur.
3. Si le problème persiste, contactez le service clientèle de Lenovo.

Résolution des incidents liés au son

Problème : les haut-parleurs intégrés n'émettent aucun son.

Dépannage et résolution du problème :

• Réglez la commande de volume de Windows — Sélectionnez l'icône du haut-parleur dans l'icône Paramètres ou cliquez sur la flèche dans la barre de tâches pour afficher les icônes masquées du mode bureau de Windows, puis cliquez sur l'icône du haut-parleur. Vérifiez que le volume n'est pas à zéro et que le son n'est pas coupé. Réglez le volume, les basses ou les aigus afin d'éliminer la distorsion audio.
• Réinstallez le pilote audio.
• Débranchez le casque audio du connecteur correspondant : le son des haut-parleurs est automatiquement coupé lorsqu'un casque audio est relié au connecteur de casque lateral de l'ordinateur.

Problème : le casque audio n'émet aucun son

Dépannage et résolution du problème :

• Vérifie le cordon du casque : assurez-vous que le cordon est correctement enfoncé dans le connecteur.
• Réglez la commande de volume de Windows — Sélectionnez l'icône du haut-parleur dans l'icône Paramètres ou cliquez sur la flèche dans la barre de tâches pour afficher les icônes masquées du mode bureau de Windows, puis cliquez sur l'icône du haut-parleur. Vérifiez que le volume n'est pas à zéro et que le son n'est pas coupé.

Résolution des incidents liés aux logiciels

Problème : vous ne pouvez pas quitter un logiciel normalement.

Dépannage et résolution du problème :

1. Appuyez simultanément sur les touches Ctrl, Alt et Suppr, puis sélectionnez l'option Gestionnaire des tâches dans la boîte de dialogue contextuelle.
2. Sélectionnez le programme qui pose problème, puis cliquez sur le bouton Fin de tâche.

Problème : vous ne pouvez pas installer ou désinstaller un programme.

Solution :

procédure d'installation, n'interrompez jamais le programme d'installation en mettant le système hors tension ou en utilisant d'autres procédures aussi radicales. Vous risquez de provoquer des problèmes logiciels dans le système ou même de l’empêcher de démarrer.

Au cours d'une déinstallation, ne supprimez jamais les fichiers ou les dossiers directement afin de ne pas endommager le fonctionnement du système et de ne pas générer un dysfonctionnement général.

Pour désinstaller correctement un logiciel, procédez comme suit :

1. Sauvegardez tous les documents et les paramètres système associés au logiciel avant de le supprimer.
2. Si le logiciel est fourni avec son propre programme de désinstallation, exécutez-le directement pour désinstaller le logiciel.
3. Si le programme ne dispose pas de son propre programme de déinstallation, Sélectionnez Applications → Panneau de configuration depuis l'icône Rechercher.
4. Dans le Panneau de configuration, Sélectionnez Programmes → Programmes et fonctionnalités.
5. Recherchez le programme approprié dans la boîte de dialogue Programmes et fonctionnalités et sélectionnez Désinstaller/Modifier.
6. Suivez les instructions qui s'affichent pour désinstaller le logiciel.

Résolution des incidents liés aux disques durs et optiques

Problème : le lecteur optique ne parvient pas à lire un CD/DVD.

Dépannage et résolution du problème :

1. Vérifie que l'icône du lecteur optique figure dans le gestionnaire des ressources du système d'exploitation. Si tel n'est pas le cas, redémarrez l'ordinateur. Si l'icône n'apparaît toujours pas, contactez le service client Lenovo. Sinon, passez à l'étape suivante de cette procédure.
2. Vérifiez que le CD/DVD est correctement inséré dans le lecteur. Si tel n'est pas le cas, réinsérez le CD ou le DVD. Sinon, passez à l'étape suivante de cette procédure.
3. Lisez les spécifications de votre ordinateur pour déterminer si le lecteur optique peut effectivement lire ce type de CD ou DVD.
4. Si le CD/DVD est illisible, remplacez-le par un CD/DVD en bon état (par exemple, un CD/DVD fourni avec l'ordinateur).
5. Si le problème persiste, vérifie que la face de lecture du CD/DVD ne présente pas de défauts.

Problème : la capacité du disque dur, telle que l'indique le système, est inférieure à sa capacité nominale.

Dépannage et résolution du problème : si l'ordinateur est équipé de la fonction OneKey Recovery, la fonction de restauration du système occupe une partie de l'espace disque. Cela peut expliquer pourquoi la capacité du disque dur semble inférieure.

Autre explication technique : la capacité nominale du disque dur est exprimée dans le système décimal par volume de 1 000 octets. Toutefois, la capacité réelle du disque est exprimée dans le système binaire, 1 024 octets (par exemple, la capacité nominale 1 Go est 1 000 Mo, alors que la capacité réelle 1 Go est 1 024 Mo).

La capacité du disque dur affichée sous Windows peut être calculée comme suit :

La capacité nominale du disque dur est de 40 Go et sa capacité réelle doit être : 40 × 1000 × 1000 × 1000 / (1024 × 1024 × 1024) = 37 Go.

Si la partition de maintenance de 3 Go - 3 x 1000 x 1000 x 1000 / (1024 x 1024 x 1024) = 2,79 Go est soustraite, vous obtenez la capacité du disque dur du système.

La capacité du disque dur calculée selon cette méthode peut être légèrement différente de la capacité réelle en raison des règles d'arrondi des totaux.

Remarques spéciales pour la résolution des incidents liés à windows

Notez les informations suivantes qui peuvent être utiles pour la résolution future des incidents système :

Les pilotes de ce modèle d'ordinateur prennent en charge uniquement le système Windows 8.1.

Aide et support windows

Si vous avez un problème avec le système d'exploitation, consultez le fichier Aide et support Windows. Pour ouvrir le fichier Aide et support Windows, procédez comme suit :

• Sélectionnez l'icône Paramètres, puis Aide.
• Appuyez sur la touche Windows + F1.

Vous pouvez consulter le fichier Aide et support Windows sur votre ordinateur. Vous pouvez également accéder à l'aide et au support en ligne en cliquant sur l'un des deux liens répertoriés sous Explorer davantage.

Qu'est-ce que le BIOS setup utility ?

Le BIOS setup utility est un logiciel basé sur la ROM. Il communicates les informations de base de l'ordinateur et offre des options de configuration des périphériques d'amorçage, de sécurité, de mode matériel et d'autres préférences.

Comment puis-je démarrer le BIOS setup utility ?

Pour démarrer le BIOS setup utility :

1. Éteignez l'ordinateur.
2. Appuyez à plusieurs reprises sur la touche F1 et relâchez-la lors de la mise sous tension de l'ordinateur pour démarrer le programme Utilitaire de réglage.

Comment puis-je changer le mode d'amorçage?

Il existe deux modes d'amorçage : UEFI et Legacy. Pour changer le mode d'amorçage, démarrez le BIOS setup utility et sélectionnez Startup → Boot Priority, puis configurez le mode d'amorçage pour prendre en charge UEFI ou Legacy dans le menu d'amorçage.

Quand dois-je modifier le mode d'amorçage?

Le mode d'amorçage par défaut pour votre ordinateur est le mode UEFI. Si vous nevez installer un système d'exploitation héritière de Windows (tous les systèmes d'exploitation précédant Windows 8.1) sur votre ordinateur, vous nevez changer le mode d'amorçage pour prendre en charge Legacy. Il est impossible d'installer le système d'exploitation Windows si vous ne modifies pas le mode d'amorçage.

Nettoyage des composants de l'ordinateur

Étant donné que la plupart des composants de l'ordinateur sont constitués de circuits imprimés sophistiqués, il est important de nettoyer régulièrement l'ordinateur et ses alentours pour éviter l'accumulation de poussière. Pour nettoyer les composants, utilisez les éléments suivants : un aspirateur, un chiffon doux en coton, de l'eau pure (eau douce ou distillée de préférence) et des cotons-tiges.

Attention : avant de nettoyer l'ordinateur, débranchez-le. Nettoyez l'ordinateur à l'aide d'un chiffon doux humide. N'utilisez pas de nettoyants liquides ou en aérosol qui peuvent contenir des substances inflammables.

Remarque : ne vaporisez pas la solution de nettoyage directement sur l'écran afin de ne pas endommager l'ordinateur et l'écran. Nettoyez l'écran uniquement avec des produits adaptés et suivez les instructions fournies avec le produit.

Pour nettoyer les composants informatiques, procédez comme suit :

• Éliminez la poussière en passant un chiffon doux sur l'ordinateur, l'écran, l'imprimante, les haut-parleurs et la souris.
• Passez l'aspirateur dans les recoins inaccessibles.
• Pour nettoyer correctement le clavier, mettez l'ordinateur hors tension et frottez doucement avec un chiffon humide. Attendez que le clavier soit complètement sec pour l'utiliser à nouveau.

Évitez absolument de :

Laisser de l'eau s'infiltrer dans l'ordinateur Utiliser un chiffon trop humide Projeter de l'eau directement sur l'écran ou à l'intérieur de l'ordinateur

Le moniteur LCD doit être nettoyé tous les jours. Passez quotidiennement un chiffon sec sur l’écran et le clavier pour éliminer la poussière. Maintenez toutes les surfaces propres et éliminez les taches de graisse.

Ce chapitre porte sur :

Identification des composants internes Identification des éléments de la carte système Retrait du capot de l'ordinateur Retrait du cache avant Remplacement d'un module de mémoire Remplacement d'un disque dur Remplacement de l'unité optique Remplacement du clavier et de la souris

Présentation

Ce guide s'adresse aux clients qui remplacent les Customer Replaceable Units (Unités replaceables par le client) et aux techniciens de maintenance qualifiés chargés de remplacer les Field Replaceable Units (Unités replaceables sur site). Dans ce guide, ces unités seront souvent désignées par le terme « composant »

Remarque: le personnel de maintenance qualifié doit consulter le manuel Hardware Maintenance Manual (HMM) pour obtenir des informations sur la commande de composants.

Ce guide ne présente pas les procédures relatives à tous les composants. Le remplacement des cordons et câbles, des commutateurs et de certains éléments mécaniques peut être réalisé par les techniciens de maintenance qualifiés sans se référer à des procédures détaillées.

Remarque : n'utilisez que des composants fournis par Lenovo®.

La description de la carte tuner TV s'applique uniquement aux ordinateurs sur lesquels une telle carte est installée. Elle ne concerne pas les modèles non dotés de cette carte.

Ce guide présente les procédures de remplacement des composants suivants :

• Modules de mémoire Disque dur Lecteur optique
• Clavier, souris (câblés)

Consignes de sécurité concernant le remplacement des unités CRU

N'ouvre pas l'ordinateur ou ne tente pas d'effectuer des réparations avant d'avoir lu les « consignes de sécurité » figurant dans le manuel Consignes de sécurité et déclaration de garantie fourni avec l'ordinateur. Si vous ne disposez plus du manuel Consignes de sécurité et déclaration de garantie, vous pouvez l'obtenir en ligne sur le site Web de l'assistance technique, http://support.lenovo.com.

Autres sources d'informations

Si vous avez accès à Internet, vous trouverez sur le Web les informations les plus récentes concernant votre ordinateur.

Il s'agit des informations suivantes :

• Retrait et installation des unités CRU Publications Résolution des incidents
• Informations sur les composants
• Liens vers d'autres sources d'informations pratiques

Pour accéder à ces informations, visitez le site http://support.lenovo.com.

Outils nécessaires

Pour démonter l'ordinateur, vous devez disposer des outils suivants :

• Bracelet de mise à la masse et tapis conducteur pour éviter les décharges électrostatiques Tournevis à tête plate
• Tournevis cruciforme Tournevis à tête hexagonale Tournevis à tête plate en plastique
• Pinces fines en plastique

Remarque: la taille des vis des différents composants varie. Au cours du démontage, regroupez les vis avec les composants correspondants afin d'éviter toute erreur lors de la réinstallation des composants.

Manipulation des composants sensibles à l'électricité statique

Si l'électricité statique ne présente pas de danger pour vous, elle peut endommager gravement les composants de l'ordinateur.

Lorsque vous remplacez une pièce, n'ouvre pas l'emballage antistatique contenant le nouveau composant tant que celui qui est défectueux n'a pas été retiré de l'ordinateur et que vous n'êtes pas prêt à installer le nouveau.

Lorsque vous manipulez les composants, prenez les précautions énoncées ci-après afin d'éviter tout endommagement par l'électricité statique :

• Limitez vos mouvements. Les mouvements contribuent à générer de l'électricité statique autour de vous.
• Manipulez toujours les composants de l'ordinateur avec précaution. Tenez les cartes, les modules de mémoire, les cartes principales et les microprocesseurs par les côtés. Ne touchez jamais les circuits imprimés.
• Empêchez d'autres personnes de toucher les autres composants de l'ordinateur.
• Avant d'installer un composant de remplacement, mettez en contact son emballage antistatique avec le cache métallique d'un emplacement d'extension ou toute autre surface métallique non peinte de l'ordinateur pendant au moins deux secondes afin de réduire l'électricité statique présente dans l'emballage et dans votre corps.
• Dans la mesure du possible, retirez le nouveau composant de son emballage antistatique et installez-le directement dans l'ordinateur sans le poser. Sinon, posez l'emballage antistatique contenant le composant sur une surface plane et lisse et placez le composant dessus.
• Ne posez pas le composant sur le capot de l'ordinateur ou sur toute autre surface métallique.

Emplacements

Cette section fournit des illustrations permettant de localiser les connecteurs, les contrôles et les composants de l'ordinateur. Pour enlever le capot de l'ordinateur, voir « Retrait du capot de l'ordinateur »

Emplacement des composants et des connecteurs

Reportez-vous aux illustrations ci-dessous pour localiser les composants et connecteurs de l'ordinateur.

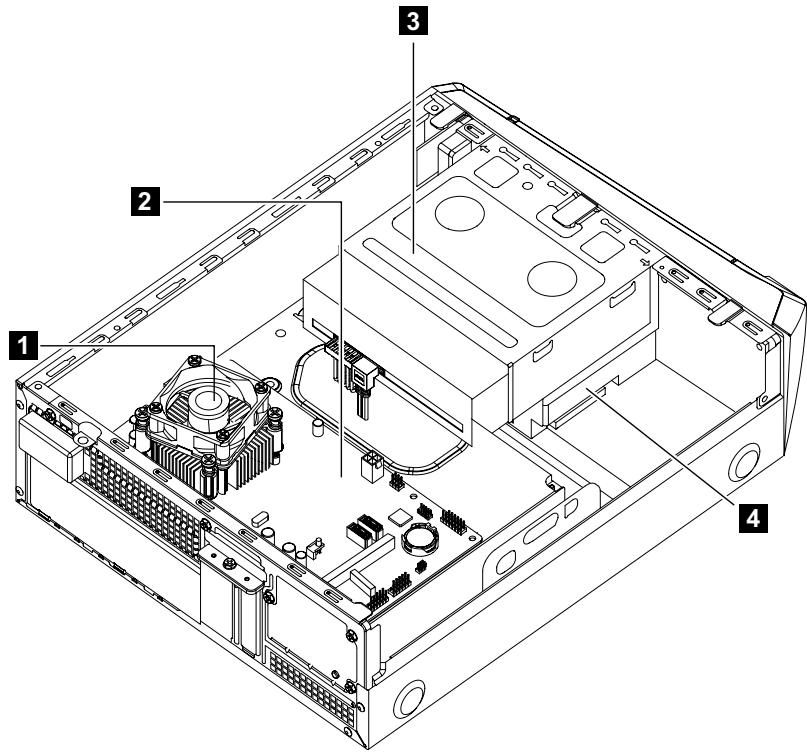

Composants internes

Les illustrations ci-dessous montrent les composants internes de l'ordinateur.

1 Dissipateur de chaleur et ventilateur de l'UC

3 Unité et baie de disque optique

2 Carte système

4 Disque dur

Identification des éléments de la carte système

La carte système (appelée parfois Carte mère) est la principale carte de circuit imprimé de l'ordinateur. Elle fournit les fonctions de base et prend en charge divers périphériques installés en usine ou que vous pouvez installer ultérieurement.

Lenovo H30-00

1 Embase du ventilateur du système 3 Embase du ventilateur du microprocesseur 5 Connecteur d'alimentation de l'unité de disque dur et de l'unité de disque optique

2 Microprocesseur et dissipateur de chaleur 4 Connecteur mémoire

6 Connecteurs SATA (2)

7 Emplacement de carte graphique PCI Express x 16 9 Cavaliervd’effacement CMOS matériel 11 Connecteur du panneau avant 3 Connecteurs USB frontaux (2) 15 Connecteur audio frontal

8 Batterie 10 Embase de débogage LPC 2 Embase du ventilateur d'alimentation 14 Emplacement mini PCI-E

Lenovo H30-05

1 Microprocesseur et dissipateur de chaleur

2 Embase du ventilateur du microprocesseur

3 Emplacements de mémoire (2) 5 Cavaliard'effacement CMOS 7 Connecteurs SATA (2) 9 Connecteurs USB frontaux (2) 11 Emplacement de carte graphique PCI Express X 1

4 Connecteur d'alimentation de l'unité de disque dur 6 Connecteur du panneau avant 8 Emplacement mini PCI-E Connecteur audio frontal 2 Emplacement de carte graphique PCI Express X 16

Lenovo H30-50

1 Connecteur d'alimentation 12 V 3 Embase du ventilateur du microprocesseur

2 Microprocesseur et dissipateur de chaleur 4 Emplacements de mémoire (2)

5 Embase du capteur thermique 7 Connecteur d'alimentation 9 Connecteurs SATA (3) 11 Connecteurs USB frontaux (2) 3 Emplacement mini PCI-E 15 Cavalier d'effacement CMOS 17 Emplacement de carte graphique PCI Express x16 19 Batterie

6 Connecteur d'alimentation de l'unité de disque dur 8 Embase du ventilateur d'alimentation 10 Connecteur du panneau avant 12 Embase de débogage LPC 14 Emplacements de carte PCI Express x1 (3) 16 Connecteur audio frontal 18 Embase du ventilateur du système

Remplacement du matériel

Attention: ne retirez pas le capot de l'ordinateur et ne tentez pas non plus d'effectuer des réparations avant d'avoir lu les « consignes de sécurité » dans le manuel Consignes de sécurité et déclaration de garantie fourni avec l'ordinateur ou dans le document Hardware Maintenance Manual (HMM) de l'ordinateur. Pour obtenir des exemplaires du manuel Consignes de sécurité et déclaration de garantie ou du manuel HMM, accédez au site Web de l'assistance http://support.lenovo.com.

Remarque : n'utilisez que des composants fournis par Lenovo.

Instructions à suivre avant le démontage

Avant de procéder au démontage, effectuez les tâches suivantes :

1. Mettez le système et tous les périphériques hors tension.
2. Débranchez tous les cordons d'alimentation et d'interface de l'ordinateur.
3. Placez le système sur une surface plate et stable.

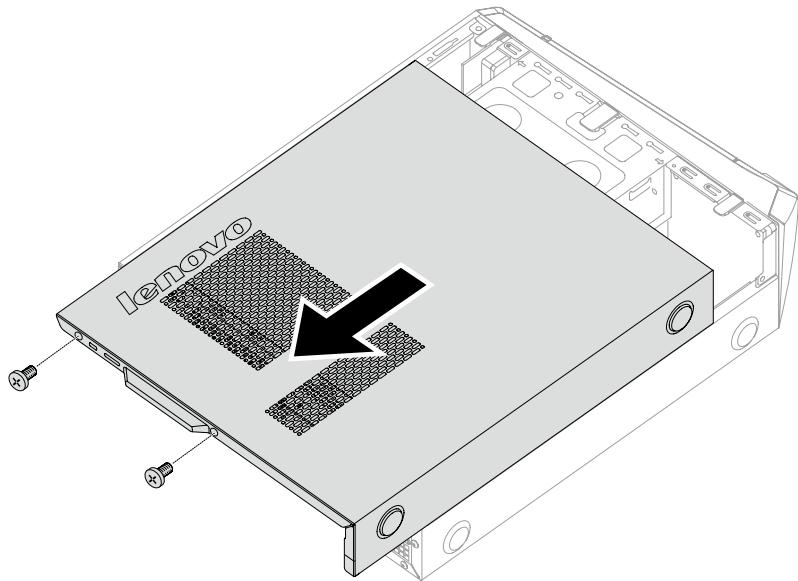

Retrait du capot de l'ordinateur

Attention : mettez l'ordinateur hors tension et attendez 3 à 5 minutes pour lui permettre de refroidir avant de déstercer le carter.

Pour enlever le capot de l'ordinateur :

1. Retirez les supports (disquettes, CD, ou cartes mémoire) des unités, arrêtez le système d'exploitation et mettez hors tension l'ordinateur, ainsi que tous les périphériques connectés.
2. Débranchez tous les cordons d'alimentation du secteur.
3. Déconnectez tous les câbles raccordés à l'ordinateur. Il s'agit des cordons d'alimentation, des câbles d'entrée-sortie et des autres câbles connectés à l'ordinateur. Voir « Localisation des connecteurs à l'arrière de l'ordinateur »
4. Retirez les 2 vis de fixation du capot à l'arrière du châssis.
5. Faites glisser le capot vers l'arrière du chassin pour le retirer.

Remarque : pour cette procédure, nous vous recommandons de mettre l'ordinateur sur une surface plane et stable.

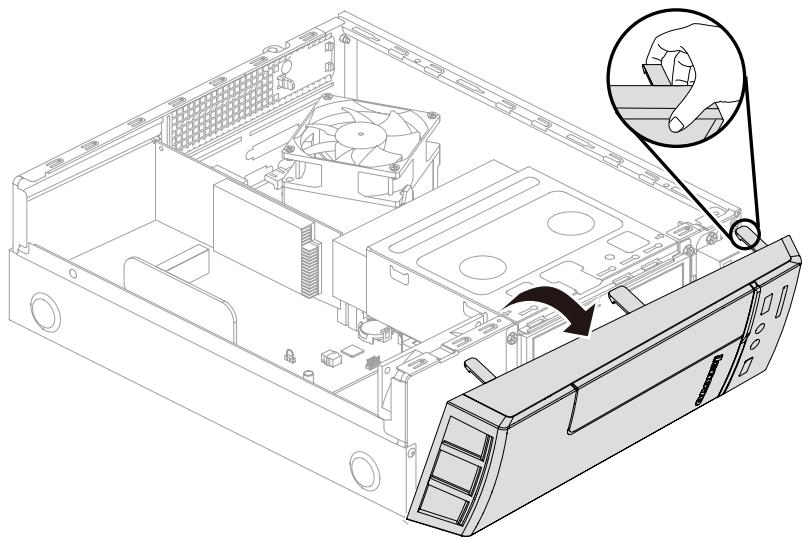

Pourzheimerlecacheavant

1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur »

Remarque : pour cette procédure, nous vous recommandons de mettre l'ordinateur sur une surface plane et stable.

1. Retirez le cache avant en libérant les trois languettes en plastique dans le châssis et en le poussant vers l'extérieur, comme indiqué.

1. Pour remonter le cache, alignez les languettes en plastique sur l'arrière du cache en faisant correspondre les orifices dans le chassis, puis en les enclenchant dans la partie supérieure et la partie inférieure de ce dernier.
2. Voir « Fin de l'installation »

Remplacement de l'unité optique

Attention: ne retirez pas le capot de l'ordinateur et ne tentez pas non plus d'effectuer des réparations avant d'avoir lu les « consignes de sécurité » dans le manuel Consignes de sécurité et déclaration de garantie fourni avec l'ordinateur ou dans le document Hardware Maintenance Manual (HMM) de l'ordinateur. Pour obtenir des exemplaires du manuel Consignes de sécurité et déclaration de garantie ou du manuel HMM, accédez au site Web de l'assistance http://support.lenovo.com.

Pour remplacer l'unité optique

1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur »
2. Retirez le cache avant. Voir « Retrait du cache avant »

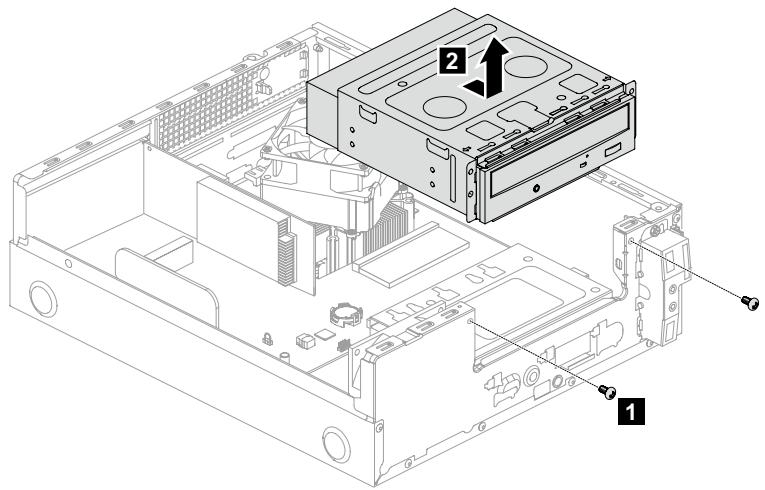

3. Retirez les 2 vis de fixation de la baie de l'unité de disque optique au châssis. 1
4. Glissez la baie de l'unité de disque optique vers l'extérieur, puis soulevez-la. 2

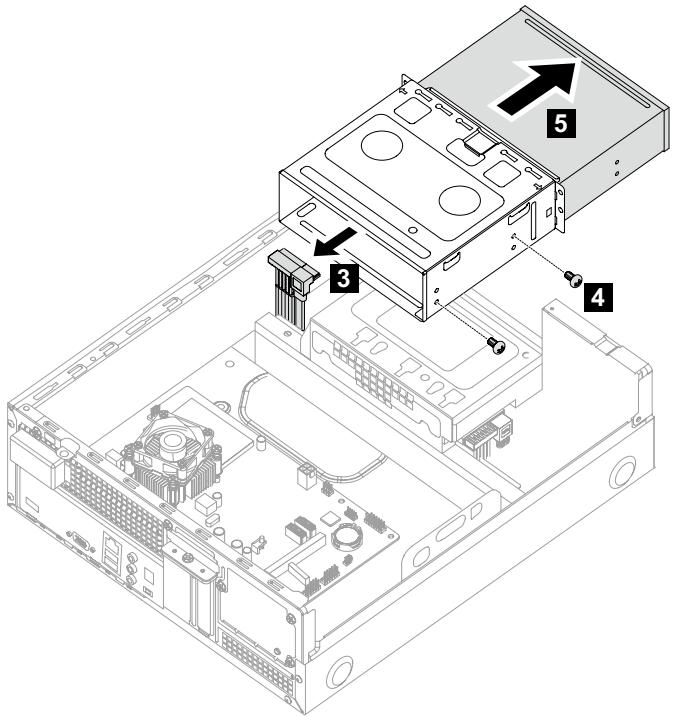

1. Déconnectez les câbles de données et d'alimentation à l'arrière de l'unité optique. 3
2. Retirez les 2 vis qui maintiennent l'unité optique dans la baie de l'unité optique 4 et poussez l'unité optique tout droit hors de la baie de disque. 5

1. Glissez la nouvelle unité optique dans la baie par l'avant, puis fixez-la sur la baie à l'aide des vis.
2. Connectez les câbles de données et d'alimentation sur la nouvelle unité optique.
3. Remettez la baie de l'unité de disque optique en place, puis poussez-la et fixez-la à nouveau à l'aide des vis.
4. Remontez le cache avant. Voir « Retrait du cache avant »
5. Voir « Fin de l'installation »

Remplacement du disque dur

Attention : ne retirez pas le capot de l'ordinateur et ne tentez pas non plus d'effectuer des réparations avant d'avoir lu les « consignes de sécurité » dans le manuel Consignes de sécurité et déclaration de garantie fourni avec l'ordinateur ou dans le document Hardware Maintenance Manual (HMM) de l'ordinateur. Pour obtenir des exemplaires du manuel Consignes de sécurité et déclaration de garantie ou du manuel HMM, accédez au site Web de l'assistance http://support.lenovo.com.

Pour remplacer le disque dur

1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur »
2. Retirez le cache avant. Voir « Retrait du cache avant »
3. Retirez la baie de l'unité de disque optique. Reportez-vous à « Remplacement de l'unité optique »

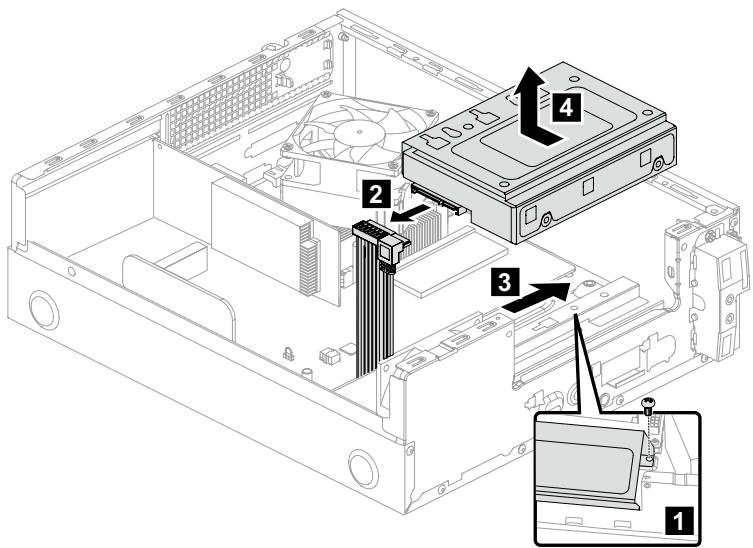

4. Retirez les vis de fixation de l'unité de disque dur au chassis.
5. Glissez la baie de l'unité de disque dur vers l'extérieur, puis soulvez-la. Déconnectez les câbles de données et d'alimentation du disque dur.

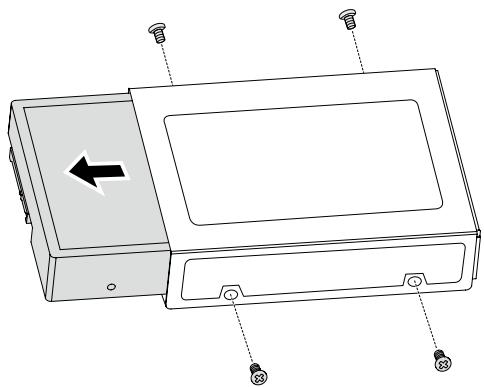

1. Retirez les 4 vis de fixation du disque dur à la baie de l'unité.
2. Sortez le disque dur de la baie.

1. Installez le nouveau disque dur.

(1) Insérez le nouveau disque dur dans la baie de l'unité. (2) Fixez les 4 vis sur la baie de disque. 9. Branchez les câbles de données et d'alimentation sur le nouveau disque dur. 10. Alignez la baie du disque dur, puis glissez-la à l'intérieur. Remontez-la dans le châssis à l'aide des vis. 11. Remontez la baie de l'unité de disque optique. Reportez-vous à « Remplacement de l'unité optique » 12. Remontez le cache avant. Voir « Retrait du cache avant » 13. Voir « Fin de l'installation »

Remplacement d'un module de mémoire

Attention: ne retirez pas le capot de l'ordinateur et ne tentez pas non plus d'effectuer des réparations avant d'avoir lu les « consignes de sécurité » dans le manuel Consignes de sécurité et déclaration de garantie fourni avec l'ordinateur ou dans le document Hardware Maintenance Manual (HMM) de l'ordinateur. Pour obtenir des exemplaires du manuel Consignes de sécurité et déclaration de garantie ou du manuel HMM, accédez au site Web de l'assistance http://support.lenovo.com.

Pour remplacer un module de mémoire :

1. Retirez le capot de l'ordinateur. Voir « Retrait du capot de l'ordinateur »

Remarque : pour cette procédure, nous vous recommandons de mettre l'ordinateur sur une surface plane et stable.

1. Localisez les connecteurs de module de mémoire. Voir « Localisation des composants »

Pour le lenovo h30-00, reportez-vous aux instructions ci-dessous :

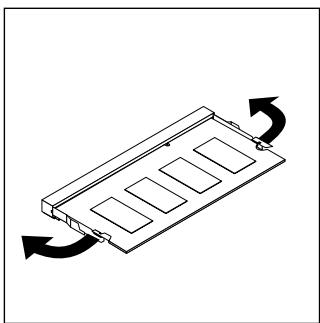

1. Retirez le module de mémoire à replacer en ouvrant les clips de retenue, comme indiqué.

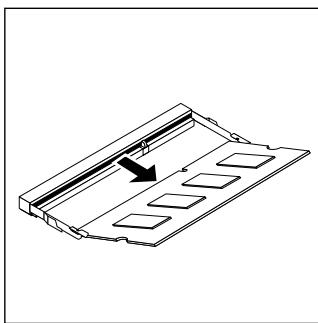

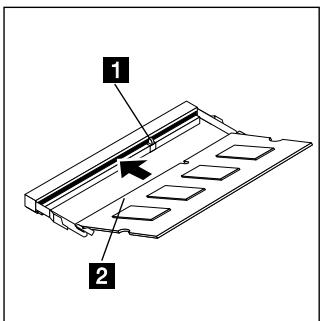

1. Insérez l'extrémité avec l'encoche du nouveau module mémoire dans son emplacement. Appuyez fermement sur le module mémoire jusqu'à ce qu'il s'enclenche. Assurez-vous que le module mémoire est bien en place dans son emplacement et ne roule pas facilement.

1. Voir « Fin de l'installation »

Pour les lenovo h30-05 et h30-50, reportez-vous aux instructions ci-dessous :

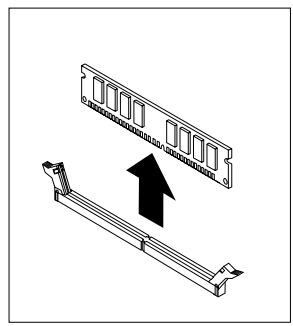

1. Retirez le module de mémoire à replacer en ouvrant les clips de retenue, comme indiqué.

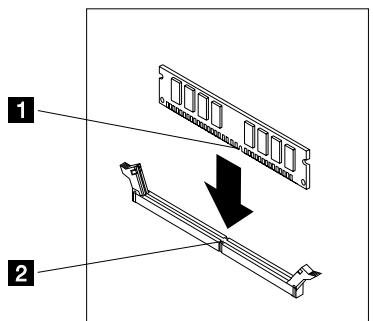

1. Placez le nouveau module de mémoire sur le connecteur de mémoire. Veillez à aligner l’encoche 1 du module de mémoire sur le repère du connecteur 2 sur la carte système. Poussez le module de mémoire dans le connecteur jusqu’à ce que les clips de retenue se ferment.

1. Voir « Fin de l'installation »

Pour remplacer le clavier :

1. Retirez les supports (disquettes, CD, ou cartes mémoire) des unités, arrêtez le système d'exploitation et mettez hors tension l'ordinateur, ainsi que tous les périphériques connectés.
2. Débranchez tous les cordonS d'alimentation du secteur.
3. Localisez le connecteur du clavier. Voir « Localisation des connecteurs à l’arrière de l’ordinateur » et « Localisation des connecteurs à l’avant de l’ordinateur »

Remarque : votre clavier sera connecté sur le connecteur USB à l'avant ou à l'arrête de l'ordinateur.

1. Débranchez le câble du clavier défectueux de l'ordinateur et raccordez le câble du nouveau clavier au même connecteur.
2. La souris peut être remplacée de la même manière.

Fin de l'installation

Après avoir remplacé les composants, vous devez fermer le capot de l'ordinateur et reconnecter les câbles et les cordons téléphonique et d'alimentation. Selon le composant remplacé, il se peut que vous deviez valider les informations mises à jour dans l'utilitaire de configuration. Voir « Démarrage de l'utilitaire de configuration » dans le Manuel d'entretien du matériel (Hardware Maintenance Manual).

Pour terminer l'installation des composants :

1. Vérifiez que tous les composants ont été réinstallés correctement et qu'aucune vis ou qu'aucun outil n'est resté dans l'ordinateur. Voir « Localisation des composants », « Vue avant du chassis » et « Vue arrière du chassis » pour l'emplacement des divers composants.
2. Vérifiez le routage des câbles avant de replacer le capot.

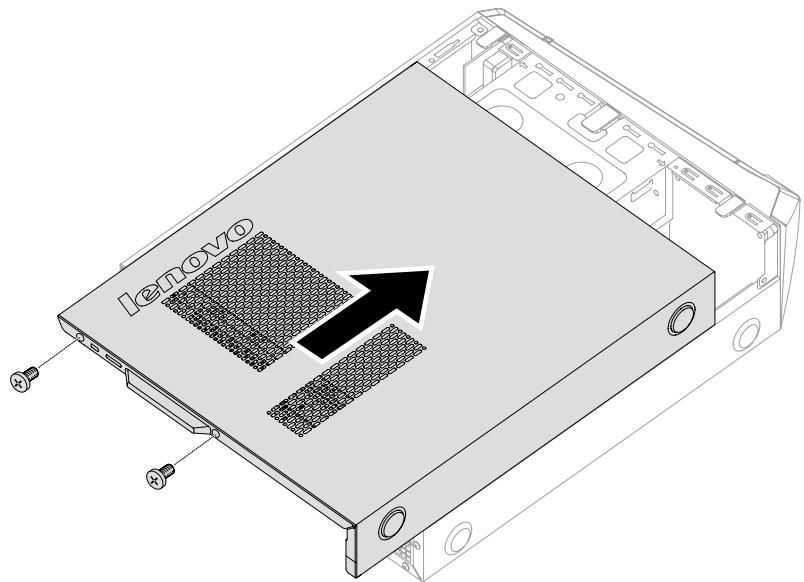

3. Placez le capot de l'ordinateur sur le châssis afin d’engager les guides au bas du capot de l’ âssis.

1. Reconnectez les câbles externes et les cordons d'alimentation à l'ordinateur. Voir « Localisation des connecteurs à l'arrière de l'ordinateur » et « Localisation des connecteurs à l'avant de l'ordinateur ».

Remarque : dans pratiquement toutes les régions du monde, Lenovo demande de retourner les CRU défectueuses. Les informations à ce sujet sont fournies avec l'unité ou quelques jours après sa réception.

Déclaration

Nous vous remercions d'utiliser les produits Lenovo.

Lisez attentivement tous les documents fournis avec l'ordinateur avant d'installer ou d'utiliser le produit pour la première fois. Lenovo n'est pas responsable des pertes, sauf celles provoquées par une installation et les opérations exécutées par un technicien de maintenance Lenovo. Vous êtes responsable des conséquences du non-respect des instructions et des conditions d'utilisation du produit, telles qu'indiquées dans les manuels fournis avec l'ordinateur, ou de l'utilisation inappropriée du produit.

Ce manuel peut contenir des inexactitudes techniques ou des erreurs typographiques. Les informations du document sont mises à jour régulièrement. Ces modifications sont intégrées dans les nouvelles éditions de la publication. Pour offrir de meilleurs services, Lenovo se réserve le droit d'améliorer et/ou de modifier les produits et les programmes logiciels décrits dans les manuels fournis avec l'ordinateur, ainsi que le contenu du manuel à tout moment et sans préavis.

Les manuels fournis avec l'ordinateur visent à vous aider à utiliser correctement les produits Lenovo. Pour la configuration du produit, reportez-vous au contrat associé (s'il existe), à la liste des éléments du produit ou contactez le distributeur du produit.

Le contenu des manuels fournis avec l'ordinateur est protégé par des lois de copyright. Aucun des manuels fournis avec l'ordinateur ne peut être produit ou transcrit par n'importe quel procédé ou traduit dans une autre langue sans autorisation préalable de Lenovo.

L'interface logicielle et la configuration des fonctions et du matériel décrites dans les manuels fournis avec l'ordinateur peuvent ne pas correspondre exactement à la configuration de l'ordinateur que vous avez acheté. N'hésitez pas à nous contacter concernant les manuels fournis avec l'ordinateur. Pour toutes dernières informations ou pour toute question ou tout commentaire, contactez Lenovo ou visitez le site Web Lenovo :

Site Web de maintenance : http://support.lenovo.com

Marques commerciales

Lenovo et le logo Lenovo sont des marques commerciales de Lenovo aux États-Unis et dans d'autres pays.

Microsoft, Windows et Windows Vista sont des marques commerciales du groupe de sociétés Microsoft.

Intel Inside est une marque d'Intel Corporation aux États-Unis et dans d'autres pays.

AMD, le logo AMD Arrow, ATI, AMD Athlon, AMD LIVE!, AMD Opteron, AMD Phenom, AMD Sempron, Catalyst, Cool 'n' Quiet, CrossFire, PowerPlay, Radeon et The Ultimate Visual Experience sont des marques commerciales d'Advanced Micro Devices, Inc.

Les autres noms de société, de produit ou de service cités dans ce document ou dans les autres publications Lenovo peuvent être des marques commerciales ou des marques de service d'autres sociétés.

Tous droits réservés.

Les noms ou les marques de certaines sociétés mentionnées dans les manuels fournis avec l'ordinateur ou ce document n’indiquent pas nécessairement que le logiciel ou le matériel associé est fourni. La configuration réelle du produit dépend de la description de la liste des éléments.

Déclaration energy star

ENERGY STAR® est un programme conjoint de l'agence de protection de l'environnement américain et du département de l'énergie américain ayant pour but d'économiser de l'argent et de protéger l'environnement par l'intermédiaire de pratiques et de produits éco-énergétiques.

Lenovo est fier de mettre à disposition de ses clients des produits comportant une identification de conformité avec ENERGY STAR. Les différents types de machines suivants ont été conçus et testés en vue de se conformer aux exigences du programme ENERGY STAR, et ce pour les ordinateurs au moment de la fabrication. Pour plus d'informations au sujet des statistiques ENERGY STAR pour les ordinateurs Lenovo, accédez au site http://www.lenovo.com.

90B8 90BJ 90C2

En utilisant des produits conformes au programme ENERGY STAR et en utilisant les fonctionnalités de gestion d’énergie de votre ordinateur, vous réduisez la consommation d’électricité. La réduction de la consommation d’énergie contribue à réaliser des économies financières potentielles, à préserver l’environnement et à réduire les émissions de gaz à effet de serre.

Pour plus d'informations sur ENERGY STAR, accédez au site :

http://www.energystar.gov.

Lenovo vous encourage à faire d'une utilisation rationnelle de l'énergie partie intégrante de vos opérations journalières. Pour s'efforcer d'aller dans ce sens, Lenovo a préconfiguré les fonctionnalités suivantes de gestion d'énergie pour qu'elles soient activées lorsque votre ordinateur a été inactif pendant une durée déterminée :

Fonctionnalités de gestion d’énergie ENERGY STAR, par le système d’exploitation.

Microsoft windows vista, windows 7, windows 8 et windows 8.1

Plan d'alimentation : équilibré

• Mettre l'écran hors tension : après 10 minutes
• Mettre l'ordinateur en mode Veille : après 25 minutes Paramètres d'alimentation avancés :
• Mettre les disques durs hors tension : après 20 minutes
• Hibernation : jamais

Pour sortir votre ordinateur du mode Veille ou du mode Standby du système, appuyez sur n'importe quelle touche de votre clavier. Pour plus d'informations au sujet de ces paramètres, reportez-vous au système d'informations Aide et support Windows.

Activation du mode de conformité erp

Vous pouvez activer le mode de conformité à la directive sur les produits relatifs à l'énergie (ErP) via le menu Power du programme Utilitaire de réglage. Ce mode permet de réduire la consommation électrique lorsque l'ordinateur est en mode veille ou éteint.

Pour activer le mode de conformité ErP dans le programme Utilitaire de réglage, procédez de la manière suivante :

1. Appuyez à plusieurs reprises sur la touche F1 et relâchez-la lors de la mise sous tension de l'ordinateur pour démarrer le programme Utilitaire de réglage.
2. Dans le menu principal du programme Utilitaire de réglage, sélectionnez Power → ErP et appuyez sur Enter.
3. Sélectionnez Enabled et appuyez sur Enter.
4. Appuyez sur F10 pour enregistrer les modifications et quitter le programme Utilitaire de réglage. Appuyez sur Enter lorsque vous êtes invité à confirmer.

Remarque : si le mode de conformité ErP est activé, vous ne pouvez réactiver l'ordinateur qu'en appuyant sur le commutateur d'alimentation.

Sous le système d'exploitation Windows 8 ou Windows 8.1, vous devez également désactiver la fonction Démarrage rapide pour répondre aux conditions de compatibilité ErP d'extinction.

Pour désactiver la fonction Démarrage rapide, procédez comme suit :

1. Sélectionnez Applications Panneau de configuration dans l'icône Rechercher.
2. Dans le Panneau de configuration, CHOISSEZ Tous les Panneaux de configuration Options d'alimentation.
3. Sélectionnez Choisir l'action des boutons d'alimentation dans la boîte de dialogue contextuelle.
4. Choisissez l'option Modifier des paramètres actuellement non disponibles, et décochez l'option Activer le démarrage rapide dans la liste Paramètres d'arrêt.

Des informations complémentaires, telles que requises par le règlement UE 617/2013 mettant en œuvre la directive 2009/125/CE concernant les exigences en matière d'écoconception pour les ordinateurs et les serveurs, sont accessibles ici : www.lenovo.com/ecodeclaration.

Avis relatifs aux émissions électroniques

Les informations suivantes se rapportent au type de machine Lenovo :

90B8 90B9 90BJ 90C2

Déclaration de conformité de la federal communications commission (FCC)

Cet équipement a été testé et jugé conforme aux limites d'un appareil numériques de classe B, conformément à la section 15 des réglementations de la FCC. Ces

limites sont conçues pour offrir une protection raisonnable aux interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Toutefois, il n'est pas garanti que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, ce que vous pouvez déterminer en éteignant et en rallumant l'opération, l'utilisateur est encouragé à corriger les interférences selon l'une ou plusieurs des méthodes suivantes :

• Réorientez ou déplacez l'antenne de réception. Augmentez l'espace entre l'équipement et le récepteur.
• Connectez l'équipement sur une prise murale d'un circuit différent de celui auquel le récepteur est raccordé.
• Consultez un distributeur ou un représentant de service/approuvé pour obtenir de l'aide.

Lenovo ne saurait être tenu responsable des interférences radio ou télévisuelles provoquées par l'utilisation d'autres câbles et connecteurs que ceux recommandés ou des changements ou modifications non agrées apportés à cet équipement.

Les changements ou modifications non agréés pourraient annuler l'autorisation de l'utilisateur à utiliser cet équipement.

Cet appareil est conforme à la section 15 des réglementations de la FCC.

L'utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit tolérer les interférences reçues, y compris des interférences qui pourrait provoquer un fonctionnement indésirable.

Partie responsable :
