MODE D'EMPLOI RTL 604 ROSIERES
- Installation 04 1.1 Encastrement 04 1.2 Caractéristiques requises 04 1.3 Raccordement électrique 04 1.4 4 Plaques de cuisson 04
- Utilisation de la Table 04 2.2. Utilisation des plaques électriques 04
- Maintenance et entretien 05
- Assistance Technique 05
- Protection de l'environnement 05
1. Installation
La mise en place fonctionnelle des appareils ménagers dans leur environnement est une opération délicate qui, si elle n'est pas correctement effectuée, peut avoir de graves conséquences sur la sécurité des consommateurs. Dans ces conditions, il est impératif de confier cette tâche à un professionnel qui la réalisera conformément aux normes techniques en vigueur. Si malgré cette recommandation, le consommateur réalisait lui-même l'installation, le constructeur déclinerait toute responsabilité en cas de défaillance technique du produit entraînant ou non des dommages aux biens et/ou aux personnes.
1.1. Encastrement
Le meuble ou le support dans lequel doit être encastrée la table, ainsi que les parois du meuble qui pourraient juxtaposer celui-ci, doivent être d'une matière résistante à une température élevée (jusqu'à 100°C) et d'une épaissur comprise entre 25 et 45 mm.

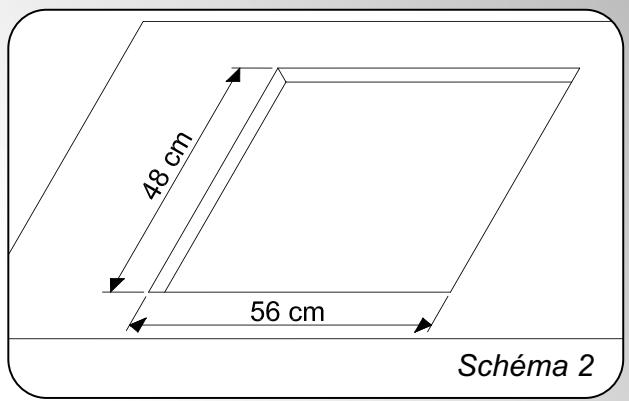

Les dimensions d'encastrement sont indiquées sur le schéma 2.

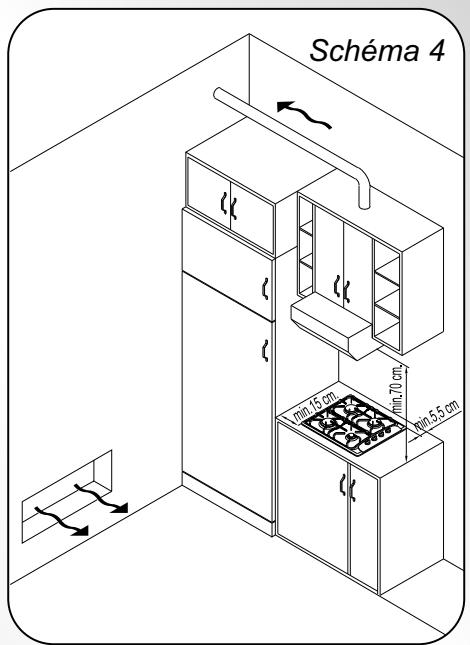

Si la table est installée entre deux meubles de cuisine, la distance entre la table et les meubles doit être au moins de 15 cm (voir schéma 4) ; tandis que la distance entre la table et le mur du fond doit être au moins de 5,5 cm. La distance entre la table et tout autre appareil ou meuble situé au-dessus (par exemple une hotte) doit être au moins de 70 cm (voir schéma 4).

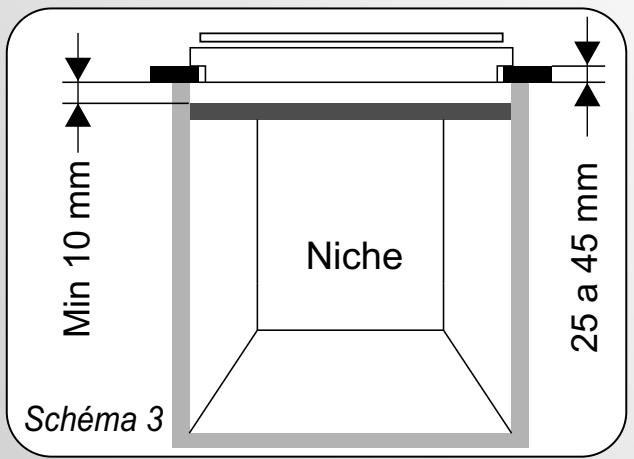

Si, en fonction de l'installation de la table, la partie inférieure de son caisson se trouve à proximité d'une zone normalement accessible lors de manipulations et/ou de rangements, placer une cloison (bois ou similaire) pour éviter tous risques de brûlure ou de détérioration (schéma 3).
Attention : Lors de la mise en place, un soin particulier doit être porté au joint entourant le bord de la table afin d'éviter toute infiltration dans le meuble support (schéma 1).
Lors de la mise en place du joint sur la partie arrière, veiller à ne pas obstruer les passages d'air nécessaires à la combustion.

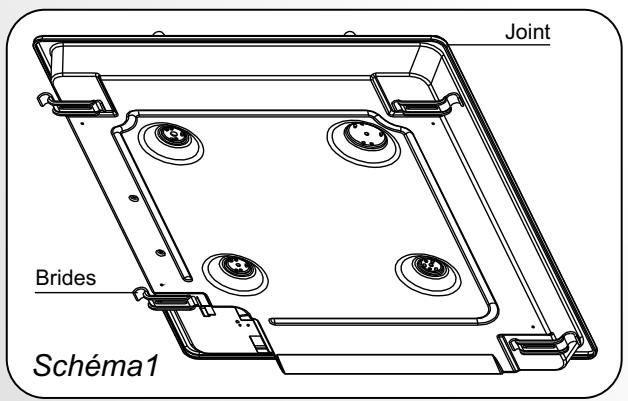

Le caisson de la table est équipé en dessous de 4 emplacements prévus pour recevoir les brides de fixation destinées à l'immobilisation de la table sur le meuble. Placer les 4 brides de fixation de manière à ce que la table de travail soit parfaitement plaquée au meuble.

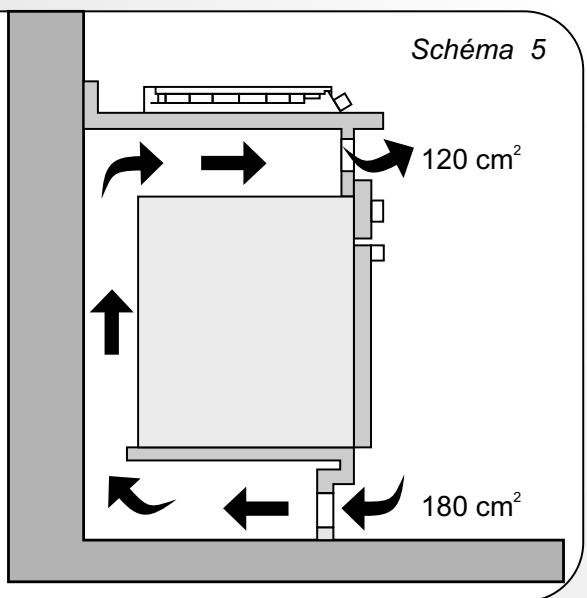

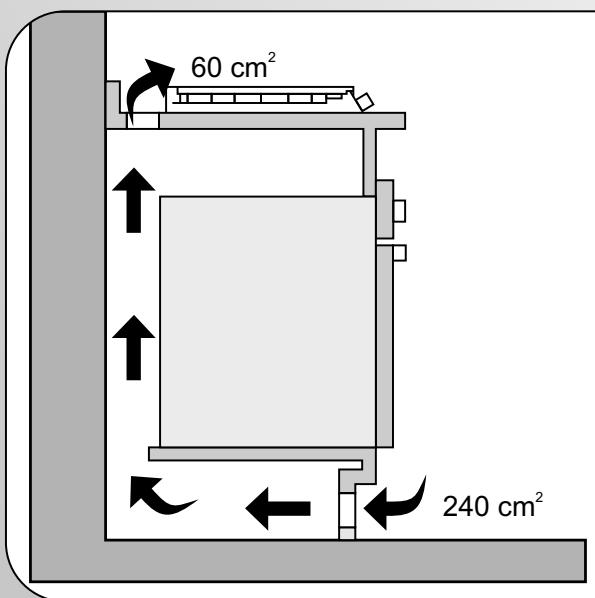

Si une table de 60 cm de large est installée au-dessus d'un four qui n'est pas équipé de ventilation tangentielle, il est recommandé de créer des ouvertures dans le caisson de cuisine pour faire ainsi circuler l'air.
La taille de ces ouvertures doit être au moins de 300 cm² et placées comme indiqué sur le schéma 5.
Un appareil de cuisson alimenté par le gaz produit de la chaleur et de l'humidité à l'endroit où il est installé. Pour cette raison, veuillez assurer la bonne ventilation de la pièce en gardant des courants d'air ou en installant une hotte.
Une utilisation intensive et prolongée de l'appareil peut requérir une ventilation plus importante, telle que l'ouverture d'une fenêtre ou une puissance d'aspiration plus intense de la VMC si vous en êtes équipés.
S'il n'est pas possible d'installer une hotte, une VMC devrait être installée sur un mur donnant sur l'extérieur ou sur une fenêtre.
La VMC devrait être en mesure d'apporter un changement complet de l'air de la cuisine 3 à 5 fois par heure. L'installateur doit installer la VMC conformément aux règles en vigueur dans le pays d'installation.
1.3. Raccordement electrique
"L'installation recevant l'appareil cité en référence doit être conforme à la norme en vigueur dans le pays d'installation". Le constructeur décline toute responsabilité en cas de non-respect de cette disposition.
Vérifier les données sur la plaque signalétique, située à l'extérieur de l'appareil, pour s'assurer que l'alimentation et le voltage conviennent.
Avant le branchement, vérifier le raccordement de mise à la terre.
Attention : vérifier la continuité de la terre de l'installation avant de procéder au raccordement. Notre responsabilité ne saurait être engagée pour tout incident ou ses conséquences éventuelles qui pourraient survenir à l'utilisation d'un appareil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.
Si une prise n'est pas déjà fournie, installer une prise appropriée pour la charge indiquée sur la plaque signalétique.
La prise devrait toujours être accessible.
Le fil de terre est de couleur jaune / vert.
Lorsque la table de cuisson est reliée directement à l’approvisionnement en électricité, un disjoncteur doit être installé.
Si le cordon d'alimentation est endommagé, il doit être remplacé par un technicien qualifié afin d'éviter tout risque potentiel.
Le fil de terre (couleur verte et jaune) doit être au moins 10mm plus long que les fils de phase et neutre.
La section du câble utilisé doit être de la bonne taille par rapport à la puissance absorbée de la table de cuisson.
1.4. Plaques de cuisson
Ces plaques-mères sont livrées sans câble. Pour le raccordement, le type et la section de câble se sont rapportés à la table.
| Monophasé 220-240 V~ | Biphasé 380-415V2N~ |
| Coupe circuit | 25 A | 2 x 16 A |
| Section du câble | 3 G 2.5 mm² | 4 G 1.5 mm² |
| Type de câble | H05VV-F | H05VV-F |
| 3 | N | 4 | |
| 2 | PE | 5 | |
| 1 | L1 | PE | |
| L1: phase Pour obtenir la phase L1, relier (shunter) 1 et 2 4: N: Neutre 5: PE: Terre | |||
| 1 | L1: phase 2: L2: phase 4: N: Neutre 5: PE: Terre | ||
2. Utilisation de la TABLE
Cet appareil ne doit être utilisé que pour des fins pour lesquelles il est destiné : la cuisson domestique. Toute autre utilisation sera considérée comme abusive et peut donc être dangereuse. Le fabricant ne sera pas responsable pour tout dommage ou perte découlant d'une utilisation abusive.
Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'elles n'aient été formées et encadrées concernant l'utilisation de l'appareil par une personne responsable de leur sécurité.
Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
2.2. Utilisation des plaques electriques

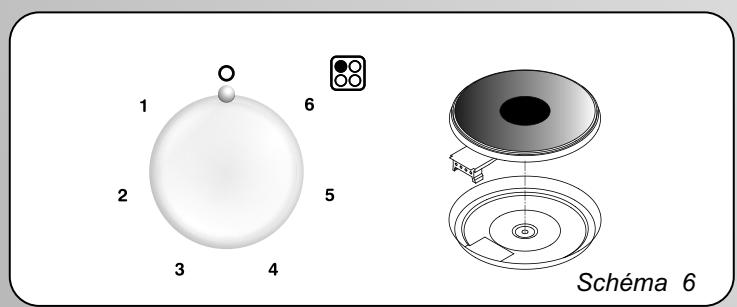

Placer la manette sur la position voulue pour régler la température de la plaque électrique. Le voyant lumineux s'allume et la plaque chauffante électrique commence à chauffer.
À la fin de la cuisson, placer la manette sur la position "0" pour éteindre la plaque électrique (Schéma 6).
Ne laisser jamais allumer la plaque électrique sans un récipient dessus. Le diamètre et la forme du fond du récipient utilisé ont une très grande importance. Le fond du récipient doit être plat et son diamètre
ne doit pas être supérieur à 14 cm. Avant d'utiliser pour la première fois la plaque électrique, la faire chauffer quelques minutes à vide (sans récipient dessus) pour permettre le durcissement du revêtement protecteur.
Pour nettoyer les plaques électriques, utiliser un chiffon humide et du détergent à vaisselle. N'essayer jamais d'enlever les résidus carbonisés en grattant sur les plaques chauffantes à l'aide d'un couteau ou autres instruments aigus et durs. Après le nettoyage des plaques électriques, les laisser allumées pendant quelques minutes pour les faire sécher.
Lorsque la plaque est chaude, éviter tout contact avec des récipients en matière plastique ou du papier aluminium.
| Position | Puisance (Watt) | Puisance (Watt) | Remarques |
| 0 | 0 | 0 | Fermée |
| 1 | 100 W | 135 W | Réchauffage |
| 2 | 180 W | 220 W | Cuisson à BASSE température |
| 3 | 250 W | 300 W | Cuisson à BASSE température |
| 4 | 500 W | 850 W | Cuisson légumes, poissons, Ebullition |
| 5 | 750 W | 1150 W | Cuisson, Saisie, Ebullition |
| 6 | 1000 W | 1500 W | Cuisson, Saisie, Ebullition |

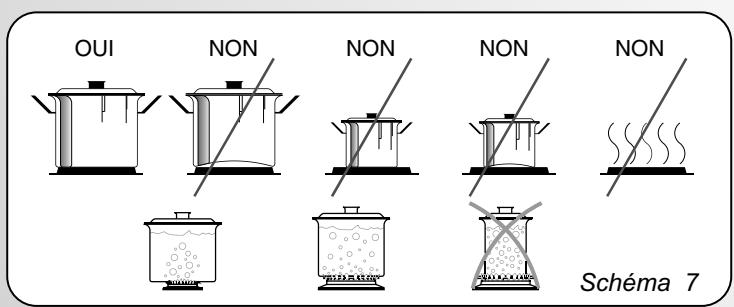

La conformité des récipients de cuisson (scheme 7)
N'oubliez pas que des récipients plus grands ont des surfaces de chauffe plus larges.
Des grands récipients permettent une cuisson plus rapide par rapport aux récipients ayant de petites surfaces de chauffe.
Utiliser toujours des récipients qui sont conformes aux quantités des plats à cuire. Pour que les aliments ne se débordent pas, surtout pour la cuisson des plats relativement liquides, n'utilise pas des petits récipients. En cas d'utilisation des grands récipients pour les plats dont la cuisson est rapide, la sauce du plat restera collée au récipient et quand vous le transférez dans une assiette de service, les restes du plat resteront aussi collés au fond du récipient.
Pour la cuisson des desserts, il est conseillé d'utiliser des récipients fermés ou des récipients de four ou des moules de gâteaux. Dans des récipients ouverts, la sauce sucrée pourrait déborder, donc le nettoyage de la plaque électrique serait plus difficile. Ceci est un point important pour des cuissons à haute température ou des cuissons à pression (cocotte-minute). Ne laissez jamais allumer la plaque quand il n'y a pas de récipient dessus, ou quand il y a un récipient vide.
Contrôlez la conformité des récipients selon les critères suivants : Il faut qu'ils soient lourds.
Il faut qu'ils couvrent entièrement la surface de la plaque (ils peuvent être un peu plus grands, jamais plus petits par rapport à la surface de la plaque). La surface du fond du récipient doit être plate et doit se poser entièrement sur la surface de cuisson de la plaque électrique.
- Il faut exclusivement utiliser des récipients ayant des surfaces de fond entièrement plates afin de mieux bénéficier des avantages offerts par les plaques chauffantes électriques et de minimiser la consommation de l’énergie électrique. Les dimensions du récipient doivent être conformes le plus possible au diamètre de la plaque chauffante électrique mais jamais plus petites que ce dernier. Le fond du récipient doit être sec et il faut éviter le plus possible de faire déborder des plats sur la plaque chauffante lors des cuissons. Il ne faut pas laisser des récipients sur les plaques et ne pas allumer les plaques chauffantes électriques quand les récipients qui sont placés dessus sont vides.
Maintenance et entretien
Avant de nettoyer la table de cuisson, assurez-vous du refroidissement de l'appareil. Retirez la fiche de la prise ou (s'il est connecté directement), eteindre l'alimentation électrique.
Ne jamais utiliser de produits abrasifs, de détergents corrosifs, agents de blanchiment ou d'acides. Éviter les substances acides ou alcalines (citron, jus, vinaigre etc...) sur l'émail ou l'acier.
ATTENTION - Ne pas utiliser de nettoyeurs à vapeur pour nettoyer les plaques de cuisson.
Lors du nettoyage de l'émail, vernis ou des sections chromées, utilisez de l'eau chaude savonneuse ou un détergent non corrosif. Pour l'acier inoxydable, utilisez une solution de nettoyage appropriée.
Les brûleurs peuvent être nettoyés avec de l'eau savonneuse. Pour restaurer leur éclat d'origine, utilisez un nettoyant ménager pour acier.
inoxydable. Après nettoyage, séchez les brûleurs et les replacer. Il est important que les brûleurs soient replacés correctement à leur position.
Grilles chromées et brûleurs
Les grilles chromées et les brûleurs ont tendance à foncer à l'utilisation. Il s'agit d'un phénomène normal et inévitable, mais elle ne compromet pas la fonctionnalité de la table de cuisson.
Si besoin, des pièces de rechange sont disponibles dans notre centre de service après-vente.
4. Assistance technique
Avant d'appeler le Service d'Assistance Technique, vérifier les points suivants:
La prise est bien insérée.
L'approvisionnement en gaz n'est pas défectueux.
Si la panne ne peut être identifiée :
Éteignez l'appareil (ne pas l'utiliser) et appelez le Service d'Assistance Technique.
5. Protection de l'environment
Cet appareil est commercialisé en accord avec la directive française 2002/96/CE sur les déchets des équipements électriques et électroniques (DEEE).
En vous assurant que ce produit est correctement recyclé, vous participez à la prévention des conséquences négatives sur l'environnement et la santé publique qui pourrait être causé par une mise au
rebut inappropriée de ce produit.
Le symbole sur ce produit indique qu'il ne doit pas être traité comme un déchet ménager. Il doit être ramené à un point de recyclage des déchets électriques et électroniques.
La collecte de ce produit doit se faire en accord avec les réglementations environnementales concernant la mise au rebut de ce type de déchets.
Pour plus d'informations au sujet du traitement, de la collecte et du recyclage de ce produit, merci de contacter votre mairie, votre centre de traitement des déchets ou le magasin où vous avez acheté ce produit.
Déclaration de conformité: cet équipement, dans les parties destinées à entrer en contact avec les aliments, est conforme aux normes fixées par les directives CEE 89/109.
L'appareil est conforme aux directives européennes 73/23/CEE et CE 89/336/CEE, remplacées par 2006/95/CE et 2004/108/CE, et ses modifications ultérieures.
Le constructeur décline toute responsabilité concernant des eventuelles inexactitudes imputables à des erreurs d'impression ou de transcription contenu dans cette notice. Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causeur de préjudices aux caractéristiques de fonctionnement de sécurité des appareils.
Table 1
| TABLES DE CUISSON | |
| Foyers | 1 |
| 4E | |
| Modèle | S60 / HBGS |
| Plaque électrique (R 2000W) | 1 |
| Plaque électrique (1500W) | 1 |
| Plaque électrique (1000W) | 1 |
| Plaque électrique (R 1500W) | 1 |
| Type de gaz installé / Puisance : | |
| Classe d'installation | 3 |
| Voltage / Frequency V / Hz | 220-240 V / 50-60 Hz |
| Puisance électrique | 6000 W |
| Dimensions appeareil (LxP) mm | 585 x 510 |
Cet appareil a été dessiné pour un usage non professionnel, usage domestique uniquement
Le constructeur décline toute responsabilité concernant des eventuelles inexactitudes imputables à des erreurs d'impression ou de transcription contenue dans cette notice. Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l'intérêt de l'utilisation, sans causeur de préjudices aux caractéristiques de fonctionnement de sécurité des appareils.
