MODE D'EMPLOI T2346 Ni INOX NEFF

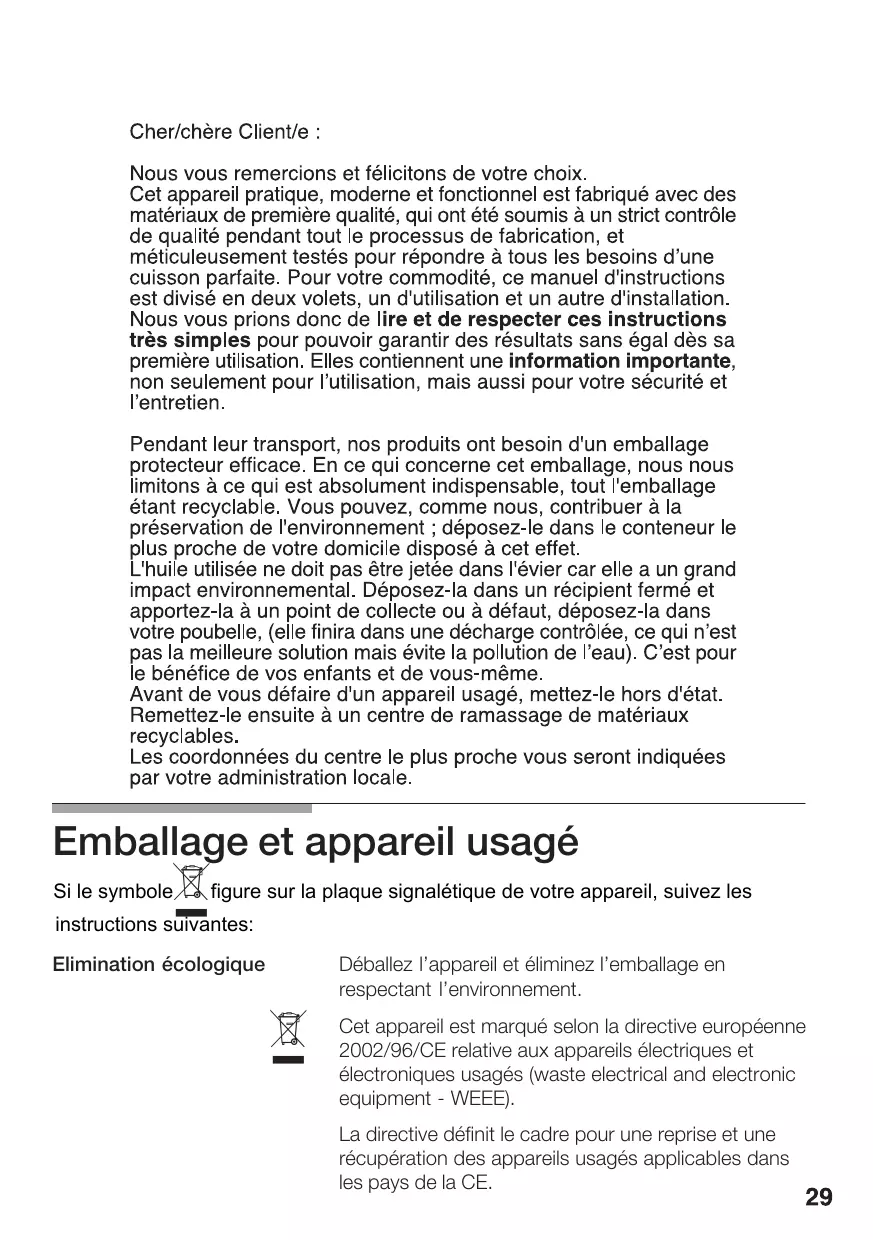

Nous vous remercions et félicitons de votre choix.

Cet appareil pratique, moderne et fonctionnel est fabriqué avec des matériaux de première qualité, qui ont été soumis à un strict contrôle de qualité pendant tout le processus de fabrication, et méticuleusement testés pour répondre à tous les besoins d'une cuisson parfaite. Pour votre commodité, ce manuel d'instructions est divisé en deux volets, un d'utilisation et un autre d'installation. Nous vous prions donc de lire et de respecter ces instructions très simples pour pouvoir garantir des résultats sans égal dès première utilisation. Elles contiennent une information importante, non seulement pour l'utilisation, mais aussi pour votre sécurité et l'entretien.

Pendant leur transport, nos produits ont besoin d’un emballage protecteur efficace. En ce qui concerne cet emballage, nous nous limitons à ce qui est absolument indispensable, tout l'emballage étant recyclable. Vous pouvez, comme nous, contribuer à la protection de l'environnement ; déposez-le dans le conteneur le plus proche de votre domicile disposé à cet effet.

L'huile utilisée ne doit pas être jetée dans l'évier car elle a un grand impact environnemental. Déposez-la dans un récipient fermé et apportez-la à un point de collecte ou à défaut, déposez-la dans votre poubelle, (elle finira dans une décharge contrôlée, ce qui n'est pas la meilleure solution mais évite la pollution de l'eau). C'est pour le bénéfice de vos enfants et de vous-même.

Avant de vous défaire d'un appareil usage, mettez-le hors d'état. Remettez-le ensuite à un centre de ramassage de matériaux recyclables.

Les coordonnées du centre le plus proche vous seront indiquées par votre administration locale.

Emballage et appareil usage

Si le symbole figure sur la plaque signalétique de votre appareil, suivez les instructions suivantes:

Élimination écologique

Déballez l'appareil et éliminez l'emballage en respectant l'environnement.

Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise et une回收请注意，您要求的法语技术支持校对任务已完成。根据您的指示，我仅提供需要纠正的段落的修正版本，不添加任何未在原始文本中出现的内容。以下是根据您的规则进行校正后的文本： La directive définit le cadre pour une reprise et une recyclage des appareils usagés applicables dans les pays de la CE.

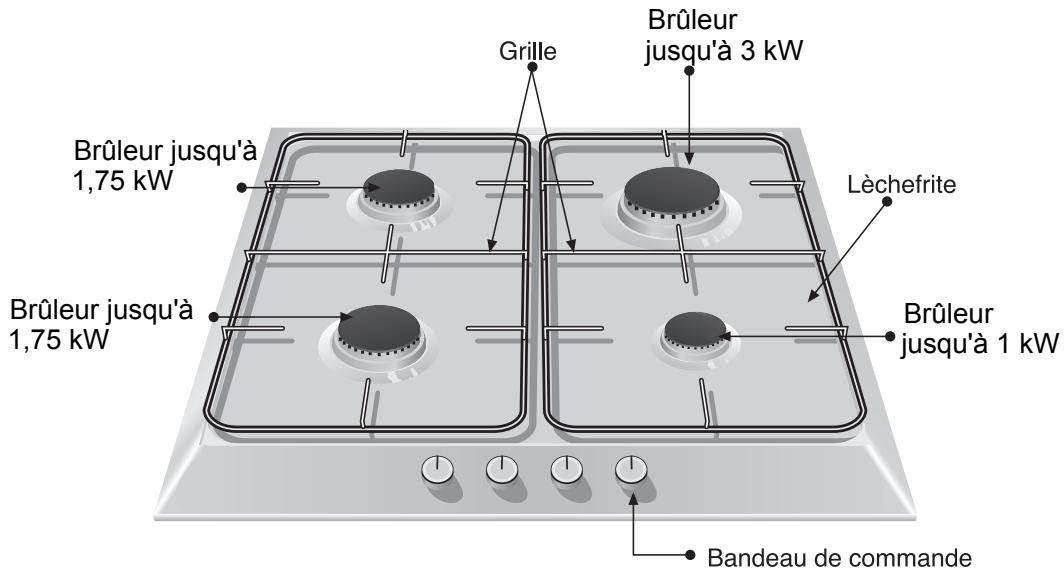

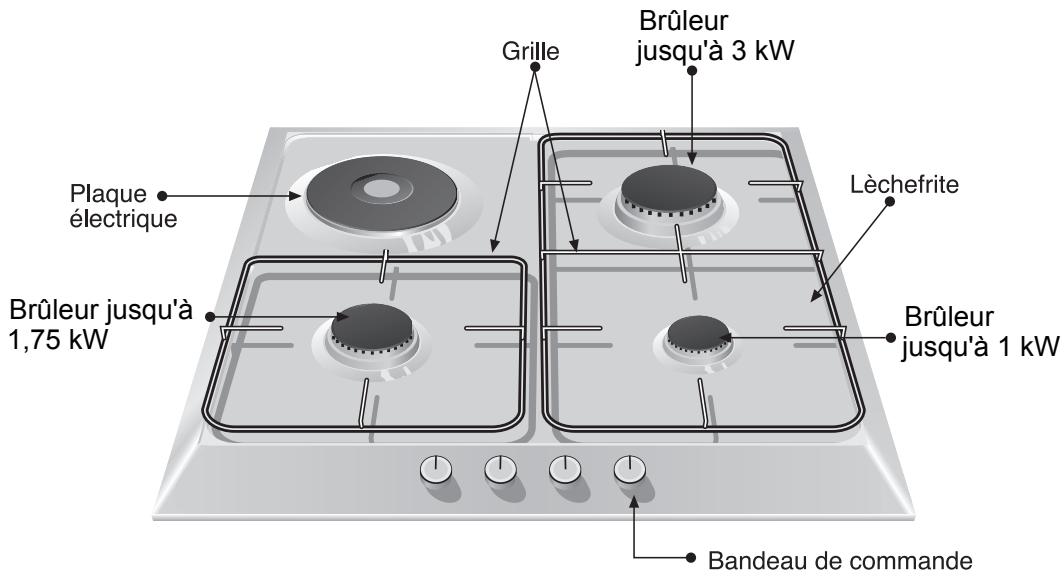

Consignes de sécurité

Lisez attentivement ce manuel d'utilisation pour cuisiner d'une manière efficace et sûre avec cet appareil. - Selon la réglementation en vigueur, l'installation et la transformation de gaz doivent uniquement être effectués par un technicien spécialiste/agréé. - Avant d'installer votre nouvelle table de cuisson, vérifiez que les mesures sont correctes. - Les instructions suivantes ne sont valables que pour les pays dont le symbole apparaît sur l'appareil. Il est nécessaire de suivre les instructions techniques pour l'adaptation de ce dernier aux conditions d'utilisation du pays. Il est indispensable que le lieu où est installé l'appareil dispose de la ventilation réglementaire en parfait état d'utilisation. Ne laissez pas l'appareil dans de forts courants d'air qui pourraient éteindre les brûleurs. Cet appareil sort d'usine adapté au gaz indiqué sur la plaque signalétique. Le cas échéant, appelez notre service après-vente. Ne manipulez pas l'intérieur de l'appareil. Le cas échéant, appelez notre service après-vente. - Gardez bien les instructions d'utilisation et d'assemblage, pour pouvoir les fournir avec l'appareil, en cas de changement de propriété. Si votre table de cuisson possède un panneau en verre, n'exercez pas de forces excessives sur celui-ci. Si la table de cuisson présente un verre détaché, appelez immédiatement le service après-vente, pour qu'il procède à la réparation ou à son remplacement. Ne mettez pas en marche un appareil endommagé. Les surfaces des appareils de cuisson se réchauffent pendant le fonctionnement de l'appareil. Faites attention. Gardez toujours hors de la portée des enfants.

Cet appareil ne doit être utilisé que pour des préparations culinaires, jamais comme chauffage. Les matières grasses ou les huiles excessivement chauffées peuvent facilement s'enflammer. C'est pourquoi la préparation de plats avec des matières grasses ou des huiles, par exemple les pommes de terre frites, doit être surveillée. Ne jetez jamais de l'eau si la matière grasse ou l'huile s'enflamme. DANGER de brûlures! Couvrez le récipient pour étouffer le feu puis débranchez la zone de cuisson. En cas de panne, coupez l'alimentation de gaz et électrique de l'appareil. Pour le réparer, appelez notre service après-vente. Ne placez pas de récipients déformés qui s'avent instantles sur les tables et les brûleurs, pour éviter qu'ils ne soient accidentellement renversés. Si un robinet résiste, il ne faut pas le forcer. Appelez immédiatement notre service après-vente officiel, afin de le réparer ou de le remplacer. N'utilisez pas de nettoyeur vapeur pour réaliser le nettoyage de la table de cuisson vu qu'il existe un risque d'électrocution. Cet appareil n'est pas destiné aux personnes (enfants y compris) dont les capacités physiques, sensorielles ou mentales sont réduites, aux personnes manquant d'expérience ou de connaissances, sauf s'ils ont bénéficié de la supervision ou des instructions relatives à l'utilisation de l'appareil de la part d'une personne chargée de leur sécurité. Ne laissez pas l'appareil sans surveillance pendant son fonctionnement. - Les graphiques représentés dans cette notice d'instruction ne sont disponibles qu'à titre indicatif.

LE FABRICANT DÉCLINE Toute RESPONSABILITÉ SI VOUS NE RESPECTEZ PAS LES DISPOSITIONS À CE SUJET.

Brûleurs à gaz

Fig. 1

Chaque commande de mise en marche indique le brûleur qu'elle contrôle. Fig. 1.

Pour allumer un brûleur, pressez sur le bouton du brûleur CHOsi puis tournez-le vers la gauche jusqu'à la position d'allumage, en le maintainant sur la position maximum pendant quelques secondes jusqu'à ce que le brûleur s'allume puis relâchéz-le et réglez-le sur la position souhaitée. Si l'allumage ne se produit pas, répétez l'opération.

Si votre plaque de cuisson ne possède aucun type d'allumage automatique, approchez un type de flamme (briquet, allumettes, etc.) du brûleur.

Si les bougies sont sales, l'allumage sera défectueux, maintenez votre plaque de cuisson toujours très propre. Pour ce faire, utilisez une petite brosse, en faisant attention à ce que la bougie ne subisse pas d'impact violent.

Si vous plaque de cuisson a des brûleurs disposant de soupapes de sécurité qui empêchent la sortie de gaz si les brûleurs s'éteignent accidentellement, procédez à l'allumage de la même manière mais en maintenant le bouton enfoncé jusqu'à ce que se produise l'allumage puis continuez à presser pendant quelques secondes avec la flamme déjà allumée. Si l'allumage ne se produit pas, répétez l'opération, cette fois-ci en appuyant environ 10 secondes.

Pour éteindre, tournez le bouton vers la droite jusqu'à la position 0.

Votre table de cuisson moderne et fonctionnelle dispose de robinets progressifs qui permettent de tracer le réglage nécessaire entre la flamme maximale et minimale.

Selon le modèle, votre table de cuisson peut disposer d’un brûleur à triple flamme, très pratique et commode pour cuisiner avec des poêles à paella, wok chinois (toute sorte de plats asiatiques) etc., et d’un brûleur allongé, spécialement conçu afin que vous puissiez cuisiner très facilement des poissons en utilisant un récipient approprié.

L'utilisation de l'appareil à gaz produit de la chaleur et de l'humidité dans la pièce où il est installé. Veillez à une bonne ventilation de la cuisine : maintenez ouverts les orifices de ventilation naturelle, ou installez un dispositif

de ventilation mécanique (hotte aspirante). L'utilisation continue de votre appareil peut exiger une ventilation supplémentaire, par exemple ouvrir une fenêtre (sans provoquer de courants) ou augmenter la puissance de la ventilation mécanique si elle existe.

Une flamme orangée est normale et se produit quand il y a de la poussière dans l'atmosphère, quand un liquide a versé, etc.

Diamètre récipients (cm) conseillés

Selon le modèle:

BRULEUR	MINIMUM Ø RECIPIENT	MAXIMUM Ø RECIPIENT
Triple flamme	22 cm
Rapide	22 cm	26 cm
Semi-rapide	12 cm	20 cm
Auxiliaire	10 cm	12 cm
Plaques électriques		14 cm

Grilles complémentaires

Selon le modèle, votre table de cuisson peut comprendre une grille complémentaire indispensable, sur le brûleur à triple flamme pour des récipients ayant un diamètre supérieur à : 26 cm, grils, cassolettes en terre et toute classe de récipients concaves (Wok chinois, etc.).

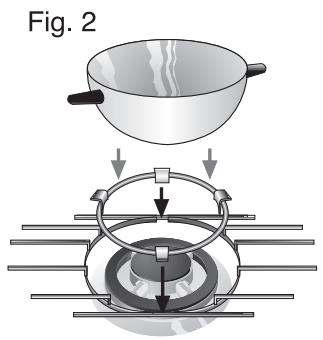

Fig. 2. Le cas échéant, le service après-vente de la marque dispose de cette grille supplémentaire avec ref. 363300.

Grille cafetières : En fonction du modèle, votre table de cuisson peut inclure une grille cafetière supplémentaire, indispensable au brûleur auxiliaire pour les récipients d'un diamètre inférieur à 10 cm. Le cas échéant, le service après-vente de la marque dispose de ces grilles cafetières sous la référence 184200.

Le fabricant décline toute responsabilité si ces grilles supplémentaires sont utilisées ou pas utilisées de façon correcte.

Conseils pour cuisiner

	Très fort	Fort	Moyen	Lent
Triple flamme	Faire bouillir, cuire, rôtir, dorer, paellas, plats asiatiques (Wok).		Réchauffer et maintainir au chaud : plats cuisinés.
Rapide	Escalope, steak, omelette, fritures.		Riz, béchamel, ragoût.	Cuisson à la vapeur :oisson, légumes.
Semi-rapide	Pommes de terre vapeur, légumes frais, potages, pâtes.		Réchauffer et maintainir au chaud : plats cuisinés et ragoûts délicats.
Auxiliaire	Cuire : ragoûts, riz au lait, caramel.		Déconceler et cuire à feu doux : légumes secs, fruits, produits congelés.	Faire fondre : beurre, chocolat, gélatine.

Plaques électriques

Avant d'utiliser la plaque pour la première fois, faites-la chauffer pendant 5 minutes sans poser aucun récipient et avec le régulateur situé sur la puissance maximum. Pendant cette période, il est normal qu'il se dégage de la fumée et des odeurs, celles-ci disparaîtront au fur et à mesure. À part ce premier chauffage, n'utilisez pas les plaques sans récipients.

Au début de la cuisson, il est recommandé de placer le bouton sur la position maximale puis, selon la quantité et la qualité des aliments, passer sur une position intermédiaire de maintien.

Il est possible d’éteindre la plaque un peu avant la fin de la cuisson et profiter de l’inertie thermique de la plaque; ceci permettra de faire des économies d’énergie vu que la cuisson continuera grâce à la chaleur accumulée dans la plaque.

Utilisez des récipients à fond parfaitement plat, égaux et d'une taille similaire à celle du chauffage, jamais d'une taille inférieure.

Évitez les débordements de liquide sur la surface de la plaque, ainsi que de travailler avec des récipients mouillés.

Plaques électriques avec manette à réglage continu d'énergie

Fig. 3

Ces plaques sont commandées par un régulateur de contrôle d'énergie grâce auquel vous pouvez régler la puissance appropriée à l'aliment que vous préparez. Fig. 3.

En considérant le type de cuisson, la quantité d'aliment et en utilisant le tableau suivant, tournez le bouton vers la gauche, sur la position correspondant au plat que vous souhaitez préparer. Le voyant de contrôle de fonctionnement s'allumera. Pour déconnecter la plaque, tournez le bouton jusqu'à la position 0. Le temps de contrôle s'éteindra.

Suggestions

	POSITION
Fondre : beurre, chocolat, gélatine	1-2
Cuisson de : riz, béchamel, ragoût	2-3
Cuisson de : pommes de terre, pâtes, légumes	4-5
Faire moyen : ragoûts, rôtis	4-5
Cuire à la vapeur : poissons	5
Réchauffer, maintainir chauds des plats cuisés	2-3-4-5
Ròtir : escalopes, steak, omelettes	6-7-8
Cuire et dorer	9

Un réglage plus élevé est nécessaire en cas de :

Quantités importantes de liquide. Plats grands à préparer. Cuisson avec des récipients non couverts.

Plaque électrique avec interrupteurs sélecteur

Cette plaque est commandée par un interrupteur sélecteur à six positions, Fig. 4, de sorte que :

Position 6 : chaleur maximale. Position 1 : chaleur minimale.

Suggestions

Position 1 et 2 : réchauffer. Position 3 et 4 : réchauffement fort et cuisson. Position 5 et 6 : fritures.

Consignes d'utilisation concernant la cuisson

N'utilisez pas de petits récipients sur les grands brûleurs. La flamme ne doit pas toucher les côtes du récipient.

Utilisez toujours des récipients adaptés à chaque brûleur. Vous évitez ainsi une consommation excessive de gaz et d’abîmer les récipients.

Ne cuisinez pas sans couvercle ou avec couvercle déplacé, cela provoque un gaspillage d'énergie.

Placez toujours le couvercle.

N'utilisez pas de récipients avec des fonds irréguliers, ils rallongent le temps de cuisson et augmentent la consommation d'énergie.

Utilisez seulement des marmites, des poèles et des casseroles avec fond plat et égales.

Ne déplacez pas le récipient sur le brûleur, il pourrait se renverser. N'utilisez pas de récipients de grand diamètre dans les brûleurs proches des commandes. Une fois centrés sur le brûleur, ces récipients peuvent les atteindre ou s'en approcher tellement que la température s'élève dans cette zone et pourrait provoquer des dommages.

Placez le récipient bien centré sur le brûleur.

Ne placez pas les récipients directement sur le brûleur.

Placez le récipient sur la grille.

Ne posez pas de poids excessifs, ne cognez pas la table de cuisson avec des objets lourds.

Maniez soigneusement les récipients sur la table de cuisson.

En ce qui concerne le nettoyage et la conservation

N'utilisez JAMAIS de produits abrasifs, d'objets coupants, de lavettes en acier, de couteaux, etc., pour retirer des restes d'aliments ayant durci sur la plaque de cuisson, les grilles, les brûleurs ou les plaques électriques. Si votre table de cuisson possède un bandeau en verre ou en aluminium, n'utilisez pas de couteau, de raclette ou tout autre objet similaire pour nettoyer l'union avec le métal.

N'utilisez PAS de machines nettoyantes à la vapeur sur la table de cuisson car vous pourriez l'endommager.

Ne laissez PAS de liquides acides (jus de citron, vinaigre, etc.) sur la table de cuisson.

Évitez dans la mesure du possible le contact du sel avec la surface de la table électrique.

Une fois l'appareil refroidi, utilisez une éponge, de l'eau et du savon.

Retirez immédiatement tout le liquide ayant débordé, vous économiserez ainsi des efforts inutiles.

Pour maintenir les brûleurs et les grilles propres, ils doivent régulièrement être nettoyés en les submergeant dans de l'eau savonneuse et en les frottant avec une brosse non métallique pour nettoyer parfaitement les orifices et les rainures et obtenir une flamme correcte.

Séchez les couvercles des brûleurs et les grilles s'ils ont été mouillés.

Après le nettoyage et le séchage des brûleurs, veillez à ce que les couvercles soient bien placés sur le diffuseur de la flamme du brûleur.

Si l'utilisation prolongée a éliminé le revêtement des plaques électriques, arrosez-les de quelques gouttes d'huile ou d'un autre produit de maintenance vendu habituellement sur le marché.

En raison des hautes températures que doivent supporter le couvercle du cercle de votre brûleur à triple flamme et les zones d'acier inoxydable comme : les cercles des plaques, la l'échappatoire, les contours des brûleurs, etc., il est tout à fait NORMAL que ces parties se décolorent avec le temps. Nettoyez-les après chaque utilisation et avec un produit destiné à l'acier inoxydable.

Après avoir lavé les grilles, séchez-les complètement avant de cuisiner à nouveau avec elles. La présence de gouttes d'eau ou de zones humides au début de la cuisson peut provoquer des eventuels points de détérioration de l'émail.

Si les grilles de votre table de cuisson disposent de chevilles en caoutchouc, faites attention en les nettoyant car elles pourraient se détacher et laisser la grille sans protection, ce qui pourrait amener à rayer la table de cuisson.

La nettoyant d'acier inoxydable ne doit pas être utilisé dans la zone autour du bandeau de commandes. Les indications (sérigraphie) pourraient être effacées.

Situations anomalies

Il n'est pas toujours nécessaire d'appeler le service après-vente. Très souvent, vous pouvez les résoudre vous-mêmes.

Le tableau suivant contient quelques conseils.

Remarque importante :

Seul un personnel agréé par notre service après-vente peut travailler sur le système fonctionnel de gaz et d'électricité.

Que se passé-t-il...	Cause probable	Solution
...si le fonctionnement électrique général est endommagé?	-Fusible défectueux.	-Contrôlez le fusible dans le boitier général des fubibles et le changer s'il est endommagé.
	-L'automatique ou un différentiel a pu être déclenché.	-Vérifiez dans le boitier général d'entrée si l'automatique ou un différentiel s'est déclenché.
...si l'allumage électrique ne fonctionne pas?	-Il peut y avoir des résidues d'aliments ou de nettoyant entre les bougies et les brûleurs.	-L'espace entre bougie et le brûleur doit être soignement nettoyé.
	-Les brûleurs sont mouillés.	-Séchez soigneusement les couvercles du brûleur.
	-Les couvercles du brûleur sont mal places.	-Vérifiez que les couvercles sont bien places.
...si la flamme des brûleurs n'est pas uniforme?	-Les différentes parties du brûleur ont été mal posées.	-Placez correctement les différentes pièces.
	-Les rainures de sortie de gaz des brûleurs sont sales.	-Nettoyez les rainures de sortie de gaz des brûleurs.
...si le flux de gaz ne parait pas normal ou qu'aucun gaz ne sort ?	-Le passage du gaz est fermé à cause des robinets intermédiaires.	-Ouvrir les eventuels robinets intermédiaires.
	-Si le gaz provient d'une bouteille, celle-ci peut être vide.	-Remplacez la bouteille par une pleine.
...s'il y a une odeur à gaz dans la cuisine ?	-Un robinet est ouvert.	-Vérifiez ce fait.
	-Possible fuite au raccord de la bouteille.	-Vérifiez que le raccord est correct.
...si les sécurités des différents brûleurs ne fonctionnement pas?	-Vous n'avez pas maintainu enforcé suffisamment longtemps le bouton.	-One fois le brûleur allumé, appuyez sur le bouton pendant quelques secondes supplémentaires.
	-Les rainures de sortie de gaz des brûleurs sont sales.	-Nettoyez les rainures de sortie de gaz des brûleurs.

Si vous devez appeler notre Service Technique, veuillez indiquer :

E-NR

FD

Ces indications figurent sur la plaque signalétique de votre appareil. Cette plaque est située sur la partie inférieure de votre table de cuisson.

Conditions de garantie

Les conditions de garantie applicables à cet appareil sont établies par la représentation de notre entreprise dans le pays où l'achat a été effectué.

Si vous le souhaitez, le vendeur à qui vous avez acheté l'appareil sera à tout moment disposé à vous fournir des renseignements à ce sujet. Dans tous les cas, pour profiter de la garantie, il faudra présenter le ticket d'achat.

Tout droit de modification réservé.

Instructions d'assemblage à conserver

Instructions pour l'installateur

Tous les travaux d'installation, de réglage et d'adaptation à un type de gaz doivent être réalisés par un technicien habilité qui doit respecter les normes et la législation applicables, ainsi que les prescriptions des sociétés locales fournisseuses d'électricité et de gaz.

Il est recommandé d'appeler le Service Technique pour l'adaptation à un autre type de gaz. Avant toute action, coupez l'alimentation électrique et de gaz de l'appareil.

Avant de connecter l'appareil à l'installation, il faut vérifier qu'il s'adapte au type de gaz qui l'alimentera (voir tableau I). Nos tables de cuisson sont préparées en usine pour fonctionner avec le type de gaz indiqué sur la plaque signalétique.

Il est indispensable que le lieu où va être installé l'appareil dispose de l'aération réglementaire. À cet effet, il est nécessaire que les gaz de la combustion soient évacués vers l'extérieur.

Révisez les dimensions de la table de cuisson ainsi que les dimensions de l'ouverture à réaliser sur le meuble.

Les panneaux se trouvant sur la surface de travail, à proximité de la table de cuisson, doivent être faits dans un matériel non inflammable. Autant les revêtements stratifiés que la colle qui les fixe doivent être résistants à la chaleur pour éviter des déteriorations.

Les câbles électriques ne doivent pas se couvrir au contact des zones de chaleur.

Le câble d'alimentation doit être fixé au meuble pour éviter d'être en contact avec des parties chaudes de la cuisine ou de la table de cuisson.

Les appareils ayant un composant électrique doivent être connectés, obligatoirement, à la terre. Cet appareil doit être installé conformément à la réglementation en vigueur et uniquement dans un lieu bien aéré. Lisez les instructions avant de procéder à son installation et à son utilisation.

Si les dispositions sur ce sujet ne sont pas respectées, les responsabilités seront de l'installateur, le fabricant étant entièrement dégagé de celles-ci.

Installation de la table de cuisson dans le meuble

Il est possible d'installer la table de cuisson dans le meuble, selon la norme pour appareils à gaz EN 30-1-1 Classe 3.

Mesures de l'encastrement

1- Écarts minimum (mm). Effectuez une découpe des dimensions nécessaires sur la table de travail. Fig. 1.

Si aucun four n'est installé sous une table de cuisson électrique ou mixte (gaz et électrique), placez un séparateur en matière

inflammable, par exemple en contreplaqué ou métal à une distance de 10 mm du bas de la table de cuisson pour éviter d'accéder à la partie inférieure de la table de cuisson. Si aucun four n'est installé sous une table de cuisson à gaz, il est conseillé de placer un séparateur en matière inflammable, par exemple en contreplaqué ou métal à une distance de 10 mm du bas de la table de cuisson pour éviter d'accéder à la partie inférieure de la table de cuisson. Si un tiroir est placé sous l'appareil, assurez-vous que le tiroir ne contient pas d'objets sensibles à la chaleur ou facilement combustibles, tels que des aerosols ou du cirage. N'utilisez qu'un tiroir réalisé en matière résistante à la chaleur.

Pour l'installer sur un four, vous devez vérifier qu'il possède une ventilation forcée et vérifier aussi les dimensions selon le manuel de montage. Centrez la table de cuisson dans son creux aveugle d'encastrement dans le meuble.

2- Les fibres en bois utilisées pour la confection des plans de travail, en entrant au contact de l'humidité, gonflent assez rapidement. C'est pourquoi il est conseillé de vernir avec une colle spéciale les surfaces de découpe, afin de les protéger de la vapeur ou de l'eau condensée qui pourrait se déposer sous la table de travail du meuble de cuisine.

Selon le modèle, les agrafes et le joint d'étanchéité (bord inférieur de la table de cuisson) peuvent être fabriqués d'usine ; si c'est le cas, il ne faut jamais les retirer.

Le joint garantit l'imperméabilisation de toute la surface de travail et évite les infiltrations. S'il n'est pas placé d'usine, retirez les grilles, les couvercles des brûleurs et les diffuseurs de votre table de cuisson puis placez-la à l'envers, placez le joint autocollant fourni avec l'appareil sur le bord inférieur de la table de cuisson, selon le modèle Fig.3a/3b/3c. Retirez les agrafes de la poche des accessoires jointe puis vissez aux points inférieurs préparés à cet effet. Selon le modèle Fig. 4d, ou placez-les dans les orifices préparés à cet effet selon le modèle d'agrafe Fig.4a ou Fig.4b.

Pressez en même temps les extrémités de sorte que la table de cuisson s'appuie sur tout son périmètre, Fig. 5

Si votre modèle de plan de travail possède le type d'agrafe correspondant à la Fig. 4d., vous devrez, quand le plan de travail aura été encastré, tourner l'agrafe et visser très fort comme l'indique la Fig. 4e.

3-Si son démontage est nécessaire, dévisser l'agrafe et procéder de la manière inverse.

Si votre agrafe est du type Fig. 4a, vous dévisserez le pousseur de bas en haut.

Si votre agrafe est du type Fig. 4b, vous devrez faire levier avec un tournevis Fig. 4c.

4 - L'extrémité du collecteur d'entrée de la table de cuisson à gaz est dotée d'un coude d^1/2 ("(20,955 mm). Fig. 6. Ce coude permet :

La connexion à un tube flexible métallique (L min. 1m - max. 3m). Dans ce cas, il faut éviter que le contact de ce tuyau avec des parois mobiles de l'unité d'encastrement (par exemple un tiroir) et le passage à travers des espaces se poussent s'obstruer.

Ne déplacez ni ne tournez le coude de sa position d'usine, quel que soit le raccordement.

Pour utiliser cet appareil en France, il faut placer le coude contenu dans la poche des accessoires, Fig. 6a, sans oublier d'intercaler le joint.

Si pour quelle raison que ce soit, le coude est tourné, il faudra garantir l'étanchéité de cette zone. Assurez-vous de l'étanchéité de tous les raccordements réalisés. Le fabricant décline toute responsabilité due si le coude est déplacé ou tourné, ainsi que des connexions réalisées par l'installateur.

5 - Il faut vérifier sur la plaque signalétique les caractéristiques : le voltage et la puissance totale. L'appareil devra être raccordé à la terre.

Il faut vous assurer que le raccordement a été effectué conformément aux dispositions légales du pays. Respectez toutes les dispositions de l'entreprise locale fournissant l'électricité.

Pour respecter les dispositions habituelles de sécurité, l'installateur doit prévoir un élément de coupure avec tous les pôles avec une ouverture de contact d'au moins 3 mm. Ceci n'est pas nécessaire si le raccordement est réalisé au moyen d'une fiche mâle, si celle-ci est accessible pour l'utiliser.

Les appareils munis d'une broche ne peuvent être raccordés qu'à des boîtiers avec prise de terre dûment installée.

L'appareil est de type « Y », ce qui signifie que le câble d'entrée NE POT PAST ETRE CHANGE PAR L'UTILISATEUR, il ne peut l'être que par le service technique de la marque. La section et le type de câble doivent être respectés.

Ne manipulez pas l'intérieur de l'appareil. Le cas échéant, appelez notre service après-vente.

Les tables de cuisson sont fournies avec un câble d'alimentation avec ou sans broche de fiche maje.

TYPES DE CABLES :

Table de cuisson

Câble d'alimentation :

électrique :

3 × 0.5 ~mm^2

Plaque électrique 1 kW

3 × 1 ~mm^2

Changement du type de gaz

Tous les travaux d'installation, de réglage et d'adaptation à un type de gaz doivent être réalisés par un technicien habilité qui doit respecter les normes et la législation applicables, ainsi que les prescriptions des sociétés locales fournisseuses d'électricité et de gaz.

Il est recommandé d'appeler le Service Technique pour l'adaptation à un autre type de gaz.

IMPORTANT: Avant toute action, couper l'alimentation de gaz et électrique de l'appareil.

Avant de connecter l'appareil à l'installation, il faut vérifier qu'il s'adapte au type de gaz qui l'alimentera. Nos tables de cuisson sont préparées en usine pour fonctionner avec le type de gaz indiqué sur la plaque signalétique.

Dans la mesure permise par la réglementation en vigueur de votre pays (voir plaque signalétique), cette table de cuisson peut être adaptée pour fonctionner avec d'autres gaz. À cet effet, il faut réaliser les opérations suivantes :

A) Changement des injecteurs des brûleurs de la table de cuisson (voir tableau II).

1 - Retirez les grilles, les clapets et le corps de brûleur.

2 - Changez les injecteurs en utilisant une clé à molette de 7 mm et assurez-vous de les serrer à fond pour garantir l'étanchéité. Fig. 7. Il ne faut réaliser aucun réglage de l'air primaire dans ces brûleurs.

B) Réglement de la consommation réduite des robinets des brûleurs de la table de cuisson.

1 - Placez les robinets sur la position minimum.

2 - Retirez les commandes des robinets. Fig. 8.

3-Vous trouverez alors une bague en caoutchouc flexible. Il vous suffira de faire pression avec la pointe du tournevis pour libérer le passage vers la vis de réglage du robinet. Fig. 9. Ne jamais démonter l'anneau.

• Si vous table de cuisson n'a que des anneaux intérieurs en plastique mou, démontez-les avec un tournevis, en faisant levier avec leur contour pour accéder à la vis de régulation.

4 - Régulation de la vis by-pass.

• Pour Gaz Propane et Butane, la vis doit être serrée à fond.
• Pour Gaz de Ville, opérez sur la vis (tournez vers la gauche) jusqu'à obtenir la sortie de gaz correcte du brûleur, de sorte qu'en passant le brûleur de la position maximum à minimum, il ne s'éteigne pas ni génére un retour de flamme.

5 - Il est important que tous les anneaux soient placés pour pouvoir assurer l'étanchéité électrique, contre les versements de liquides de la table de cuisson.

6 - Remplacez les boutons sur les robinets.

Ne démontez jamais l'axe du robinet : en cas de panne, remplacez le robinet entier.

Placez l'étiquette qui indique le gaz auquel on a adapté l'appareil à un endroit proche de la plaque signalétique.

COUNTRIES/GASES			GAS ADJUSTED	MODEL	TYPE	ΣQn (kW)G20, G25	ΣQn (kW)G30, G31	G20(m3/h)	G25(m3/h)	G30(g/h)	G31(g/h)	W	V~	Hz
	B-ERF ESWORGRTI LLL VELLELOD2500	G-20/20 mbar ERDGAS / ERDGAS E /NATURGAS / GAS NATURAL /MAKAASU NATURGAS / ΦOik_ atoro /NATURAL GAS / GAS METANO / GAS NATUREL G-20/25-20/25 mbar AARDGAS / GAZ NATUREL LACO	EC15023EU	HSE-6FB3E10	5,75	5,75	0,548	0,637	417	410	1500 W	230 V~	50 Hz
			EC15053EU	HSE-6FB3E10	5,75	5,75	0,548	0,637	417	410	1500 W	230 V~	50 Hz
			EC15063EU	HSE-6FB3E10	5,75	5,75	0,548	0,637	417	410	1500 W	230 V~	50 Hz
			ER14053EU	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			PCD612CEU	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			PCD615CEU	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			PCD615EEU	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			PCD616CEU	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			PCD619CEU	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			PCD625CEU	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			PMD612CEU	HSE-6RA3E10	5,75	5,75	0,548	0,637	417	410	1500 W	230 V~	50 Hz
			T2124B1EU	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			T2124N1EU	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			T2124S1EU	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			T2124W1EU	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			T2324W1EU	HSE-6FB4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
	ATDKFISELVBEFRESGBRIGIE	G-20/20 mbar ERDGAS / ERDGAS E /NATURGAS / GAS NATURAL /MAKAASU NATURGAS / ΦOik_ atoro /NATURAL GAS / GAS METANO / GAS NATUREL G-20/25-20/25 mbar AARDGAS / GAZ NATUREL LACO	EC15153EU	HSE-6FB3E30	5,75	5,75	0,548	0,637	417	410	1500 W	230 V~	50 Hz
			ER14123EU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER14154EU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER14163EU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER14353EU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER14363EU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER14753EU	HSE-6RA3W30	8,10	8,10	0,772	0,898	588	578	0,6 W	230 V~	50 Hz
			ER14953EU	HSE-6RA3W30	8,10	8,10	0,772	0,898	588	578	0,6 W	230 V~	50 Hz
			ER14954EU	HSE-6RA3W30	8,10	8,10	0,772	0,898	588	578	0,6 W	230 V~	50 Hz
			ER15123EU	HSE-6FB4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER15153EU	HSE-6FB4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER15163EU	HSE-6FB4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER16353EU	HSE-7FB4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER17153EU	HSE-7FB4W30	11,10	11,10	1,058	1,230	806	792	0,6 W	230 V~	50 Hz
			ER17352EU	HSE-7FB4W30	11,10	11,10	1,058	1,230	806	792	0,6 W	230 V~	50 Hz
			ER18353EU	HSE-7FB2U30	8,65	8,85	0,843	0,981	628	617	0,6 W	230 V~	50 Hz
			ER85153EU	HSE-6FB4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER87153EU	HSE-7FB4W30	11,10	11,10	1,058	1,230	806	792	0,6 W	230 V~	50 Hz
			PCD612DEU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			PCD615FEU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			PCD616DEU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			PCD616FEU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			PCD619DEU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			PCD625DEU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			PCH615DEU	HSE-6RA3W30	8,10	8,10	0,772	0,898	588	578	0,6 W	230 V~	50 Hz
			PCH615FEU	HSE-6RA3W30	8,10	8,10	0,772	0,898	588	578	0,6 W	230 V~	50 Hz
ATOKFISEAV	BE/FR	ISCSKONIE	G-20/20 mbar ERDGAS / ERDGAS / NATURGAS / GAS NATURAL /MAKAASU NATURGAS / QUOK ototo /NATURAL GAS / GAS METANO / GAS NATUREL	PMD612DEU	HSE-6RA3E30	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
				T2144S1EU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
				T2144W1EU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
				T2146N1EU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
				T2146S0EU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
				T2146W0EU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
				T21S31S0	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
				T21S31W0	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
				T21S36N0	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
				T21S36S0	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
				T21S36W0	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
				T2346S1	HSE-6FB4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
				T2346W1	HSE-6FB4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
				T2766S1	HSE-7FB4W30	11,10	11,10	1,058	1,230	806	792	0,6 W	230 V~	50 Hz
				T2766W1	HSE-7FB4W30	11,10	11,10	1,058	1,230	806	792	0,6 W	230 V~	50 Hz
AARDGAS G25/25 mbar			CA114250NL	HSE-6RA4030	4,50	4,50	0,429	0,499	327	321	0,6 W	230 V~	50 Hz
			ER14053NL	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER14063NL	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER14153NL	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER14163NL	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER14253NL	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER14353NL	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER14853NL	HSE-6RA3W10	8,10	8,10	0,772	0,898	588	578	0,6 W	230 V~	50 Hz
			ER15054NL	HSE-6FB4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER15254NL	HSE-6FB4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER15264NL	HSE-6FB4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER15354NL	HSE-6FB4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER15357NL	HSE-6FB403M	7,50	7,50	0,715	0,831	544	535	1,60 W	230 V~	50 Hz
			ER16254NL	HSE-7FB4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			ER17254NL	HSE-7FB4W10	11,10	11,10	1,058	1,230	806	792	0,6 W	230 V~	50 Hz
			ER17354NL	HSE-7FB4W30	11,10	11,10	1,058	1,230	806	792	0,6 W	230 V~	50 Hz
			ER17357NL	HSE-7FB4W3M	11,10	11,10	1,058	1,230	806	792	1,6 W	230 V~	50 Hz
			ER18253NL	HSE-7FB2U10	8,65	8,85	0,843	0,981	628	617	0,6 W	230 V~	50 Hz
			GT2BY53NL	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			GT2BY56NL	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			PCD615CNL	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			PCD615ENL	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			PCD615FNL	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			PCD619ENL	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
			PCH615ENL	HSE-6RA3W10	8,10	8,10	0,772	0,898	588	578	0,6 W	230 V~	50 Hz
			PCH615FNL	HSE-6RA3W30	8,10	8,10	0,772	0,898	588	578	0,6 W	230 V~	50 Hz
			T2124N1NL	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
NL			AARDGAS G25/25 mbar	T2166N1NL	HSE-6RA3W10	8,10	8,10	0,772	0,898	588	578	0,6 W	230 V~	50 Hz
				T21S31N0NL	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
				T2754N0NL	HSE-7FB4W10	11,10	11,10	1,058	1,230	806	792	0,6 W	230 V~	50 Hz
HU			FOLDGÁZ G25/25 mbar	ER15153BY	HSE-6FB4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
Cat.	IL2H3P/P	IL2H3P/P
P(mbar)	25:30
GB			NATURAL GAS G-20/20 mbar	ER4TI20	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
AT	DE	IZ/SKEEL/SHROB/GTIP		ER4TI50	HSE-6RA4010	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
G-20/20 mbar ERDGAS / ERDGAS / NATURGAS / GAS NATURAL /MAKAASU NATURGAS / Φθuk_0.000/NATURAL GAS / GAS METANO / GAS NATUREL				ER15353DE	HSE-6FB4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
G-20/G-25-20/25 mbar AARDGAS / GAZ NATUREL LACQ				ER15354EU	HSE-6FB4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
G-20/G-25-20/25 mbar AARDGAS / GAZ NATUREL LACQ				ER15357EU	HSE-6FB403M	7,50	7,50	0,715	0,831	544	535	1,6 W	230 V~	50 Hz
T2344S1	HSE-6FB4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
T2344W1	HSE-6FB4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
AT	BE/FR	LI/PT	IT/PT	CA114250	HSE-6RA4030	4,50	4,50	0,429	0,499	327	321	0,6 W	230 V~	50 Hz
G-20/20 mbar ERDGAS / ERDGAS / NATURGAS / GAS NATURAL /MAKAASU NATURGAS / Φθuk_0.000/NATURAL GAS / GAS METANO / GAS NATUREL				T2144N1EU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
G-20/G-25-20/25 mbar AARDGAS / GAZ NATUREL LACQ				T2186N1EU	HSE-6RA3W30	8,10	8,10	0,772	0,898	588	578	0,6 W	230 V~	50 Hz
CAT.	IL2E+3+	IL2E+3+	IL2E+3+	T21S31B0	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
P(mbar)	20:50	20:50	20:50	T21S31N0	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
T21S46N0	HSE-6RA3W30	8,10	8,10	0,772	0,898	588	578	0,6 W	230 V~	50 Hz
T2754N0	HSE-7FB4W30	11,10	11,10	1,058	1,230	806	792	0,6 W	230 V~	50 Hz
T2764S1	HSE-7FB4W30	11,10	11,10	1,058	1,230	806	792	0,6 W	230 V~	50 Hz
T2764W1	HSE-7FB4W30	11,10	11,10	1,058	1,230	806	792	0,6 W	230 V~	50 Hz

COUNTRIES/GASES						GAS ADJUSTED	MODEL	TYPE	ΣQn (kW) G20, G25	ΣQn (kW) G30, G31	G20 (m3/h)	G25 (m3/h)	G30 (g/h)	G31 (g/h)	W	V~	Hz
	BE/FR	LU	IT/PT	DE	LV	G-20/20 mbar ERDGAS / ERDGAS E / NATURGAS / GAS NATURAL / MAKAASU NATURGAS / Φιοικ_αεοιδι / NATURAL GAS / GAS METANO / GAS NATUREL	ER14153EU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
	Cat.	II 2E+3+	I2E	II 2H3+	I2H3+		GT2BY53	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
	P(mbar)	20/25-28-30/37	20	20-30/37	20-50		PCD615DEU	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
	DKFISCE/CZ/SK/EE/LTS/RO/BG	AT	ES/GB/GRIE				EC14153PP	HSE-6RA3E30	5,75	5,75	0,548	0,637	417	410	1500 W	230 V~	50 Hz
	Cat.	II 2H3B/P		II 2H3B/P	II 2H3+		PCD615DPP	HSE-6RA4030	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
	P(mbar)	20-30		20-50	20-28/37		PCH615DPP	HSE-6RA3W30	8,10	8,10	0,772	0,898	588	578	0,6 W	230 V~	50 Hz
						G-30/G-31-28-30/37 mbar FLUSSIGGAS/ FLUSSIGGAS BUTAN-PROPAN/BUTAAN BUTANE-PROPAAN PROpane/F-GAS/ BUTANO-PROPANO/BUTAANI BUTAN-PROPAAN PROPAN/BUTANE-PROpane/Yypaερομινμα-Προτανίω	EC14153PP	HSE-6RA3E30	5,75	5,75	0,548	0,637	417	410	1500 W	230 V~	50 Hz
						PCD615DPP	HSE-6RA4030	7,50	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
						PCH615DPP	HSE-6RA3W30	8,10	8,10	8,10	0,772	0,898	588	578	0,6 W	230 V~	50 Hz
						PMD615DPP	HSE-6RA3E30	5,75	5,75	5,75	0,548	0,637	417	410	1500 W	230 V~	50 Hz
						G-30/G-31-28-30/37 mbar FLUSSIGGAS/ FLUSSIGGAS BUTAN-PROPAN/BUTAAN BUTANE-PROPAAN PROpane/F-GAS/ BUTANO-PROPANO/BUTAANI BUTAN-PROPAAN PROPAN/BUTANE-PROpane/YYpaερομινμα-Προτανίω	EC14053PP	HSE-6RA3E10	5,75	5,75	0,548	0,637	417	410	1500 W	230 V~	50 Hz
						ER14053PP	HSE-6RA4010	7,50	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
						PCD615CPP	HSE-6RA4010	7,50	7,50	7,50	0,715	0,831	544	535	0,6 W	230 V~	50 Hz
						PMD615CPP	HSE-6RA3E10	5,75	5,75	5,75	0,548	0,637	417	410	1500 W	230 V~	50 Hz

	GAS	mbar	Qn (Kw)	m3/h	g/h	Qr (kW)
	G20	20	72	1,00	0,095	-
	G25	20	73	1,00	0,11085368	-
	G25	25	72	1,00	0,11085368	-
	G30	29	50	1,00	-	72,5796
	G30	50	43	1,00	-	72,5796
	G31	37	50	1,00	-	71,3658
	G20	20	134	3	0,286	-
	G25	20	132	3	0,33256104	-
	G25	25	128	3	0,33256104	-
	G30	29	85	3	-	217,7388
	G30	50	74	3	-	217,7388
	G31	37	85	3	-	214,0974
	G20	20	100	1,75	0,167	-
	G25	20	100	1,75	0,19399394	-
	G25	25	98	1,75	0,19399394	-
	G30	29	67	1,75	-	127,0143
	G30	50	58	1,75	-	127,0143
	G31	37	67	1,75	-	124,89015
	G20	20	140	3,60	0,343	-
	G25	20	150	3,60	0,399073248	-
	G25	25	142	3,60	0,399073248	-
	G30	29	97	3,60	-	261,28656
	G30	50	75	3,60	-	261,28656
	G31	37	97	3,60	-	256,91688
	G20	20	115	2,50	0,238	-
	G25	20	128	2,50	0,2771342	-
	G25	25	120	2,50	0,2771342	-
	G30	29	78	2,30	-	166,93308
	G30	50	69	2,50	-	181,449
	G31	37	78	2,30	-	164,14134
