DP20 - Dictaphone OLYMPUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enregistreur vocal numérique
Marque	OLYMPUS
Modèle	DP20
Support d'enregistrement	Mémoire flash intégrée 1 Go
Modes d'enregistrement	HQ (haute qualité) et SP (standard)
Durée d'enregistrement (HQ)	Environ 67 heures
Durée d'enregistrement (SP)	Environ 131 heures
Microphone	Micro condensateur à électret (mono)
Haut-parleur	Dynamique rond 36 mm intégré
Puissance maximale	200 mW
Prise pour écouteurs	Mini-jack 0,5 mm, mono, impédance EAR ≥ 8 Ω
Alimentation	2 piles AAA (LR03) ou 2 piles rechargeables Ni-MH
Dimensions (L x P x H)	95 × 50 × 18,2 mm (hors protubérances)
Température d'utilisation	0 °C à 42 °C
Fonctions principales	Enregistrement, lecture, avance/retour rapide avec son, changement de vitesse (×0,5, ×0,75, normale, ×1,25, ×1,5), réduction de bruit, recherche de fichier, effacement, verrouillage clavier, mode économie d'énergie, réglage date/heure, sensibilité micro (haute/base), indicateur de capacité pile
Verrouillage clavier (HOLD)	Oui, via commutateur POWER en position OFF/HOLD
Mode économie d'énergie	Arrêt automatique après 10 minutes d'inactivité
Sensibilité du microphone	Haute (pour bruits environnants) et Basse (standard)
Indicateur de capacité pile	Affichage de [ ] puis [Alim. Faible] avant extinction
Conformité	CE (exigences européennes)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser d'alcool ou de diluant
Sécurité des piles	Ne pas exposer au feu, court-circuiter, démonter ; utiliser des piles recommandées

FOIRE AUX QUESTIONS - DP20 OLYMPUS

Comment régler l'heure et la date sur l'OLYMPUS DP20 ?

Maintenez la touche SEARCH/MENU enfoncée au moins 1 seconde, puis utilisez les touches I et l pour sélectionner Réglage Heure et date. Appuyez sur PLAY/OK pour valider et réglez les valeurs. L'horloge démarre après confirmation.

Comment changer la vitesse de lecture ?

Pendant la lecture, appuyez sur la touche PLAY SPEED pour choisir parmi les vitesses suivantes : ×0,5, ×0,75, normale, ×1,25 et ×1,5. La vitesse sélectionnée s'affiche à l'écran.

Pourquoi n'y a-t-il aucun son lors de la lecture ?

Vérifiez que le commutateur POWER est sur ON et non sur OFF/HOLD. Assurez-vous que le volume n'est pas au minimum et qu'aucun écouteur n'est branché (si vous utilisez le haut-parleur). Si des écouteurs sont branchés, le haut-parleur est coupé.

Comment supprimer un fichier enregistré ?

Arrêtez la lecture sur le fichier à effacer. Maintenez la touche STOP (O) enfoncée jusqu'à afficher [Heure et date] et [Valide]. Utilisez SEARCH/MENU pour sélectionner la date, puis confirmez la suppression. Vous pouvez aussi supprimer tous les fichiers d'une même date.

Que faire si la mémoire est pleine ?

Le message [Mémoire pleine] ou [Taille maximum de fichier atteinte] s'affiche. Supprimez des fichiers inutiles pour libérer de l'espace. Au maximum 99 fichiers peuvent être enregistrés par jour. Pensez à transférer vos fichiers sur un ordinateur pour les sauvegarder.

Comment activer la réduction de bruit ?

Dans le menu, réglez NOISE CANCEL sur ON. Notez que lorsque cette fonction est activée, la vitesse de lecture revient automatiquement en mode normal. La réduction de bruit améliore la clarté du son en filtrant les parasites.

Quel mode d'enregistrement choisir pour des réunions ?

Pour des cours ou réunions, utilisez le mode HQ (haute qualité) avec la sensibilité micro réglée sur HIGH. Cela permet de capturer les voix avec une bonne clarté même dans une salle de taille moyenne.

Comment prolonger la durée de vie des piles ?

Utilisez des piles alcalines de bonne qualité ou des piles rechargeables Ni-MH. Activez le mode économie d'énergie (arrêt automatique après 10 minutes d'inactivité). Évitez de laisser l'appareil dans des endroits chauds ou humides. Retirez les piles si l'appareil n'est pas utilisé pendant une longue période.

Comment changer la langue d'affichage ?

Maintenez la touche SEARCH/MENU enfoncée, sélectionnez Langue avec les touches I ou l, puis choisissez parmi les langues disponibles (espagnol, italien, polonais, russe, etc.). Confirmez avec PLAY/OK.

Que faire si l'enregistreur ne s'allume pas ?

Vérifiez d'abord l'état des piles : sont-elles épuisées ? Insérez des piles neuves en respectant la polarité (+/-). Nettoyez les bornes avec un chiffon sec si elles sont sales. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI DP20 OLYMPUS

Merci d'avoir porté votre choix sur cet enregistreur vocal numérique. Lisez ce mode d'emploi pour les informations concernant l'emploi correct et sûr de l'appareil. Conservez-le à portée de main pour toute référence ultérieure. Nous vous recommandons de tester la fonction d'enregistrement et le volume avant l'utilisation pour obtenir les autres enregistrements.

• Le contenu du document peut être modifié par la suite sans préavis. Veuillez contacter notre centre de service après-vente pour obtenir les dernières informations concernant les noms de produits et les numéros de modèles. Le plus grand soin a été pris afin d'assurer l'intégrité du contenu de ce document. Dans le cas peu probable où vous auriez un doute ou si vous trouvez une erreur ou une omission, veuillez contacter notre centre de service après-vente.
• Toute responsabilité pour dommages passifs ou dommages de chaque nature que ce soit survenus à cause d'une perte de données causée par un défaut du produit, réparation effectuée par un tiers autre que Olympie ou un service agréé par Olympie, ou toute autre raison est exclue.

Précautions générales:

• Ne laissez pas le lecteur dans un endroit chaud, comme dans une voiture fermée en plein soleil ou sur une plage en été.
• Ne rangez pas l'enregistreur dans un endroit trop exposé à l'humidité ou à la poussière.
• N'utilisez pas de solvant organique, tel qu'alcool ou diluant pour vernis, pour nettoyer l'appareil.
• Ne placez pas l'enregistreur sur ou près d'un autre appareil électrique tel que téléviseur ou réfrigerateur.
• Evitez d'effectuer un enregistrement ou une lecture près d'un téléphone cellulaire ou de tout autre appareil sans fil, car ils risquent de provoquer des interférences et des parasites. En cas de parasites, installez-vous ailleurs, ou éloignez davantage l'enregistreur de ces appareils.
• Evitez le sable ou la saleté. Ils peuvent causer des dommages irréparables.
• Evitez les vibrations ou chocs violents.
• Ne démontez, ne réparez pas et ne modifiez pas cet appareil le même.
• N'utilise pas cet appareil pendant la conduite d'un véhicule (tel que bicyclette, motocyclette ou voiture).
• Conserve l'appareil hors de portée des enfants.

Avertissement relatifs aux pertes de données:

• Les données enregistrées dans la mémoire risquent d'être détruites ou effacées en cas d'erreur de procédure, d'altération de l'appareil, ou pendant des travaux de réparation.
• Il est recommandé de prévenir la perte de tout contenu enregistré important ou d'en effectuer une sauvegarde en le téléchargeant sur un ordinateur.
• Toute responsabilité pour dommages passifs ou dommages de chaque nature que ce soit survenus à cause d'une perte de données causée par un défaut du produit, réparation effectuées par un tiers autres que Olympus ou un service agréé par Olympus, ou toute autre raison est exclue de la responsabilité de Olympus.

Danger:

• Les piles ne doivent jamais être exposées à une flamme, chauffées, court-circuitées ou démontées.
• Ne rangez jamais les piles ou elles seraient directement exposées à la lumière du soleil ou à des températures élevées dans un véhicule exposé au soleil, près d'une source de chaleur, etc.

Avertissement:

• Ne soudez pas directement des conducteurs ou des bornes sur une pile et ne la modifiez pas.
• Ne raccordez pas ensemble les bornes ① et . Ce qui pourrait causer un incendie, un chic électrique ou une surchauffe. Pour transporter ou ranger les piles, assurez-vous de les mettre dans l'étui fourni pour protéger les bornes. Ne transportez pas et ne rangez pas les piles avec des objets métalliques (tels que des clés). Si cet avertissement n'est pas respecté,

un incendie, une surchauffe ou un choc électrique risque de se produire.

N'Inversez jamais les pôles ⊕ et ⊕ des piles lors de leur insertion dans le chargeur. - Si du liquide de la pile avait entre en contact avec vos yeux, lavez-les avec de l'eau propre et consultez immédiatement un médecin. - N'essayez pas de recharger des piles alcalines, au lithium ou autres piles non-rechargeables. N'utilIZE vezidal de piles a couvercle exterieur evente ou fissure. Conserve the piles hors de portée des enfants. - Si vous nequezque quelque chose d'inhabitant au l'utilisation de ce produit, par exemple un bruit anomal, de la chaleur, de la fumée ou une odeur de brûlé?

1 retirez immédiatement les piles en prenant garde de ne pas vous brûler ; 2 appelez le revendeur ou le représentant Olympus local pour une révision.

• Ne exposez pas les piles à l'eau. Ne permettez aucune contact des bornes avec l'eau.
• Ne retardez pas et n'endommagez pas la feuille isolante des piles.
• N'utilisez plus les piles si vous constatez une anomalie, comme un suintement d'électrolyte, un changement de couleur ou une déformation.
• Débranchez le chargeur si la recharge n'est pas terminée au bout de la durée spécifique prévue.
• Si de l'électrolyte d'une pile devant entrainer contact avec votre peau ou vos vétements, lavez-le aussitôt avec de l'eau propre.
• Ne pas jeter les piles au feu.

Attention:

• Ne soumettez pas les batteries à des chocs violents.
• En utilisant plus de deux batteries, les recharger en même temps.
• Les batteries rechargeables disposent d'une longévité limitée. Quand la durée de fonctionnement raccourcit, même si la batterie est complètement rechargée suivant la condition spécifiée, remplacez-la par une batterie neuve.

1 Insertion des piles

Trous de courroie

La sangle n'est pas fournie.

Indicateur de capacité pile:

Quand [ ] s'affiche, remplacez les piles le plus tôt que possible. Lorsque la pile est trop faible, [ ] et [Alim. Faible] s'affiche et l'enregistrement s'éteint.

2 Allumer l'alimentation

Glissez le commutateur POWER en position [ON].

Couper l'alimentation:

Pendant que l'enregistreur est en mode d'arrêt, glissez le commutateur POWER en position [OFF/HOLD].

Mode économie d'énergie: Si l'enregistreur est en marche et s'arrête pendant 10 minutes ou plus, l'écran s'éteint et il passe en mode économique d'énergie. Pour quitter le mode d'économie d'énergie, appuyer sur n'importe quelle touche.

Verrouillage clavier [HOLD]

Si vous mettez le commutateur POWER en position [OFF/HOLD], les conditions actuelles seront conservées et toutes les touches seront déactivées.

Lorsque vous utilisez cet enregistreur pour la première fois après l'achat ou lorsque vous l'allumez après avoir été les piles pour plus de 30 minutes, lors du remplacement des piles par exemple, l'heure reviendra sur le réglage par défaut et [Réglage Heure et date] apparaîtra.

Levoyant d'enregistrement

s'allume pendant l'enregistrement.

REC

(a) Date actuelle/ (b) Indicateur de mode d'enregistrement/ (c) Témoin de sensibilité du micro/ (d) Nombre total de fichiers enregistrés à la date indiquée/ (e) Numéro du fichier actuel/ (f) Durée d'enregistrement écoulée/ (g) Durée d'enregistrement restante

Quand l'enregistrement est en mode d'enregistrement, appuyez sur la touche REC (O) pour interrompre l'enregistrement. Appuyez à nouveau sur la touche REC (O) pour reprendre l'enregistrement.

Sensibilité du microphone

Haute

C'est un mode très sensible qui peut enregistrer des bruits environnants.

Tournez le microphone dans la direction de la source à enregistrer.

Base

C'est le niveau standard de sensibilité du microphone. (L)

L'enregistre ne sera capable d'enregistrer plus quand [Mémoire pleine] ou [Taille maximum de fichier atteinte] apparait. Supprimez tout fichier non nécessaire avant de poursuivre l'enregistrement.

• Lorsque le temps d'enregistrement restant est inférieur à 60 secondes, le voyant d'enregistrement commence à clignoter. Lorsque le temps d'enregistrement atteint 30 ou 10 secondes, le voyant clignote plus vite.

(a) Date d'enregistrement/ (b) Numéro du fichier actuel/ (c) Durée de la lecture écoulée/ (d) Barre de progression de la lecture

Longueur approximative du fichier

Quand l'enregistreur est en mode de lecture, appuyez sur la touche I ou et maintenez-la enfoncée pour une avance rapide avec le son. Quand l'enregistreur est en mode d'arrêt, appuyez sur la touche l ou maintenez-la enfoncée pour aller directement au début d'un fichier. L'avance rapide et le retour rapide vous permettent de passer d'une date à l'autre.

Changer la vitesse de lecture

Plusieurs vitesses de lecture sont disponibles : x0,5; x0,75; normal; x1,25 et x1,5.

Réduction bruit

Le bruit sera réduit et la valeur du son du fichier s'en améliorera.

Indicateur de suppression de parasites

Désactivé

Le chiffre est lu comme il a été enregistré.

Lorsque le NOISE CANCEL est sur [ON], la vitesse de lecture revient en mode normal.

Recherche de fichier

Lorsque l'enregistre est en mode d'arrêt, appuyez sur la touche STOP (O) et maintenez-la enfoncée pour afficher [Heure et date] et [Valide].

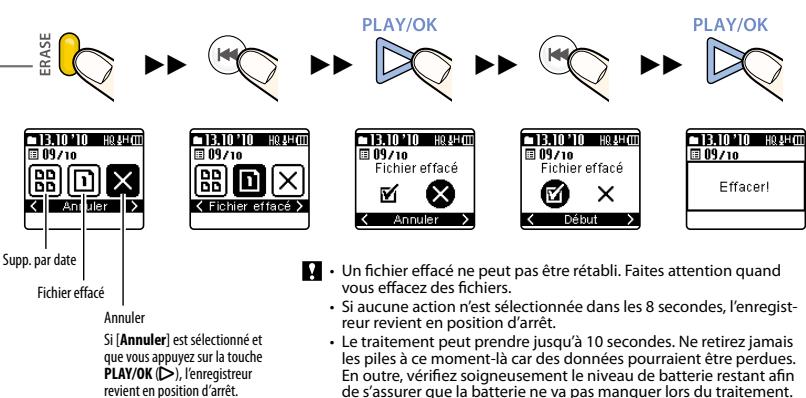

Effacer

Pour effacer tous les fichiers de la date qui s'affiche, appuyez sur la touche SEARCH/MENU pour changer la date.

• Sélectionnez le fichier à effacer et arrêtez la lecture à l'avance.

Si vous recherchez un fichier enregistré le 15 octobre.

Méthode de paramétrage du menu

Maintenez la touche SEARCH/MENU pressée 1 seconde au moins.

SEARRS/MEEN

Appuyez sur la touche l I pour sélectionner l'élément à configurer.

Changer la langue d'affichage

• Espagnol Italien Polonais
• Pycckn

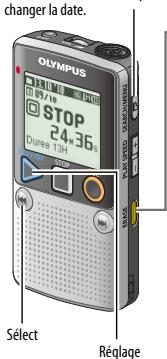

Réglage de l'heure et date

L'heure et la date doivent être réglées à l'avance pour faciliter les tâches de gestion de fichiers.

Réglage

L'horloge démarrera à partir de la date et de l'heure configurées. Appuyez sur la touche PLAY/OK () en fonction du signal horaire.

Changer le mode d'enregistrement

Réglages recommandés en fonction des conditions d'enregistrement
Conditions d'enregistrement	Réglages recommandés
	Mode Enregist.	MIC SENSE
DICTée avec fort bruit de fond.	[HQ](enregistrement audio haute qualité)	[LOW]
Cours et réunions.	[HQ](enregistrement audio haute qualité)	[HIGH]
Enregistements de longue durée.	[SP](enregistrement standard)	[HIGH]

Dépannage

Q1: L'enregistreur ne s'allume pas.

R1: • Les piles sont peut-être épuisées.

• Les piles sont peut-être mal introduites.

Vérifie les bornes ⑤ et avant d'introduire des piles neuves.

• Les bornes des piles sont-elles sales?

Si oui, nettoyez-les avec un chiffon sec.

Q2: Rien ne se produit lors de l'appui sur une touche.

R2: Le commutateur POWER est peut-être réglé sur la position [OFF/HOLD].

Glissez le commutateur POWER en position [ON].

Q3: Le haut-parleur n'émet aucun son ou émet un son assourdi pendant la lecture.

R3: La fiche des écouteurs est peut-être branchée sur l'enregistreur.

Le volume est peut-être réglé au minimum.

Q4: On entend du bruit à travers le moniteur d'enregistrement.

R4: L'effet Larsen se produit. Faites quelques arrangements, par exemple, en séparant les écouteurs un peu plus loin du microphone, ne dirigez pas le microphone vers les écouteurs, baissez le volume sur le moniteur d'enregistrement, etc.

Q5: Impossible d'enregistrer.

R5: En appuyant sur la touche REC (O): é si (Mémoire pleine) s'affiche.

• vérifie si [Taille maximum de fichier atteinte] s'affiche.

Supprimez tout fichier non nécessaire avant de poursuivre l'enregistrement. Au maximum 99 fichiers peuvent être enregistrées dans le même jour.

Q6: La vitesse de lecture est trop rapide (lente).

R6: Il est possible que l'enregistreur soit réglé sur la lecture rapide (lente).

Régler la vitesse de lecture sur normal à l'aide de la touche PLAY SPEED.

Support d'enregistrement:

Mémoire flash intégrée (1 Go)

Fréquence générale:

Mode HQ: 70 à 13,000 Hz

Mode SP: 70 à 8,000 Hz

Guide sur les durées d'enregistrement:

Mode HQ: Environ 67 h.

Mode SP: Environ 131 h.

Micro:

Micro condensateur à électret (mono)

Haut-parleur:

Dynamique rond 36mm intégré

Puissance maximale:

200mW

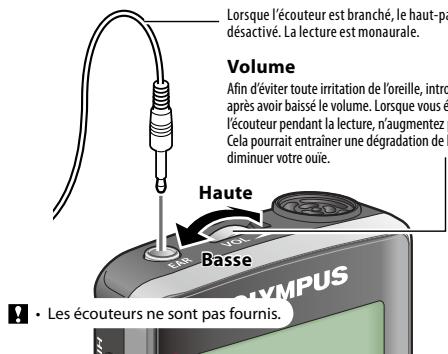

Prise pour écouteurs (mono):

Prise mini-jack 0,5 mm, impédance EAR 8 Ω ou plus

Source d'alimentation:

Deux piles AAA (LR03) ou deux piles rechargeables Ni-MH

Durée d'utilisation continue des piles:

Guide sur la durée de vie des piles alcalines

Modes d'enregistrement	HQ	SP
En mode d'enregistrement	Environ 51 h.	Environ 63 h.
En mode de lecture (Haut-parleur intégré)	Environ 21 h.	Environ 21 h.
En mode de lecture (Écouteur)	Environ 69 h.	Environ 69 h.

Dimensions:

95 (L) mm x 50 (P) mm x 18,2 (H) mm (hors protubérances)

Poids:

Température d'utilisation:

0°C - 42°C

• Les durées d'enregistrement mentionnées ci-dessus indiquent les durées après la suppression des données du mode d'emploi stockées dans l'enregistreur.

La durée de vie des piles est mesurée par OLYMPUS. Elle varie considérablement selon le type de piles utilisées et les conditions d'utilisation.

Le contenu de vos enregistements est uniquement destiné à votre usage ou loisir personnel. Il est interdit, d'après la loi sur les droits d'auteur, d'enregistrer des fichiers protégés sans la permission du propriétaire de ces droits.

• Les spécifications et la conception peuvent être modifiées sans préavis dans un but d'amélioration des performances.

Accessoires (options)

Batterie Ni-MH rechargeable et chargeur:

BC400 (pour l'Europe)

L'indication «CE» signifie que ce produit est conforme aux exigences européennes concernant la sécurité, la santé, l'environnement et la protection du consommateur.

Ce symbole [poubelle sur roues barrée d'une croix WEEE annexe IV] indique une collecte séparée des déchets d'équipements électriques et électroniques dans les pays de l'UE. Veuillez ne pas jeter l'opération dans les ordures domestiques. Pour la mise en rebut de ce produit, utilisez les systèmes de traitement et de collecte disponibles dans ce pays. Produit concerné: DP-20

Ce symbole [poubelle sur roues barrée d'une croix Directive 2006/66/CE, annexe II] indique une collecte séparée des piles usagées dans les pays de l'UE. Veuillez ne pas jeter les piles dans les ordures domestiques. Pour la mise en rebut des piles usagées, utilisez les systèmes de traitement et de collecte disponibles dans votre pays.

Shinjuku Monolith, 3-1 Nishi-Shinjuku 2-chome, Shinjuku-ku, Tokyo 163-0914, Japan. Tel. [phone]

http://www.olympus.com
