Type de produit	Moniteur LED 34 pouces
Résolution	3440 x 1440 pixels
Type de dalle	IPS
Taux de rafraîchissement	100 Hz
Temps de réponse	4 ms
Luminosité	300 cd/m²
Contraste	1000:1
Angles de vision	178° horizontal et vertical
Connectivité	HDMI, DisplayPort, USB
Dimensions (L x H x P)	80,5 x 36,5 x 23 cm
Poids	8,5 kg
Compatibilités	PC, consoles de jeux, appareils multimédia
Alimentation électrique	100-240 V, 50/60 Hz
Fonctions principales	Mode de jeu, réduction de la lumière bleue, réglage de la hauteur
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces de rechange à vérifier auprès du fabricant
Sécurité	Certifications CE, RoHS, respect des normes de sécurité électrique
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - W3420DW DELLECRAN

Comment connecter le DELLECRAN W3420DW à mon ordinateur ?

Pour connecter le DELLECRAN W3420DW à votre ordinateur, utilisez le câble HDMI fourni. Branchez une extrémité au port HDMI de l'écran et l'autre à votre ordinateur.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'écran est correctement branché à une prise électrique et que le câble d'alimentation est bien connecté. Essayez également d'utiliser une autre prise électrique.

Comment ajuster la luminosité et le contraste de l'écran ?

Accédez au menu des paramètres en appuyant sur le bouton 'Menu' de l'écran. Naviguez jusqu'à 'Luminosité' et 'Contraste' pour ajuster les niveaux selon vos préférences.

L'écran affiche une image floue, que faire ?

Vérifiez la résolution de votre ordinateur et assurez-vous qu'elle est compatible avec le DELLECRAN W3420DW. Vous pouvez également essayer de déconnecter et reconnecter le câble HDMI.

Comment régler la position de l'écran ?

Le DELLECRAN W3420DW est équipé d'un support réglable. Ajustez l'angle en inclinant l'écran vers l'avant ou l'arrière selon votre confort.

Comment réinitialiser les paramètres d'usine de l'écran ?

Accédez au menu des paramètres, sélectionnez 'Réinitialisation', puis choisissez 'Réinitialiser aux paramètres d'usine'. Confirmez l'action pour rétablir les paramètres d'origine.

Que faire si l'écran ne détecte pas le signal ?

Assurez-vous que le câble HDMI est correctement connecté. Vérifiez également que votre ordinateur est allumé et que la sortie vidéo est configurée sur le bon port.

L'écran émet un bruit étrange, que faire ?

Si l'écran émet un bruit anormal, éteignez-le et débranchez-le. Vérifiez les connexions et si le bruit persiste après avoir redémarré l'écran, contactez le support technique.

Comment activer le mode économie d'énergie ?

Accédez au menu des paramètres, puis sélectionnez 'Économie d'énergie' pour activer cette fonction. Vous pouvez également régler la minuterie d'extinction automatique.

Quelle est la garantie du DELLECRAN W3420DW ?

Le DELLECRAN W3420DW est couvert par une garantie de 2 ans à compter de la date d'achat. Conservez votre reçu pour toute réclamation.

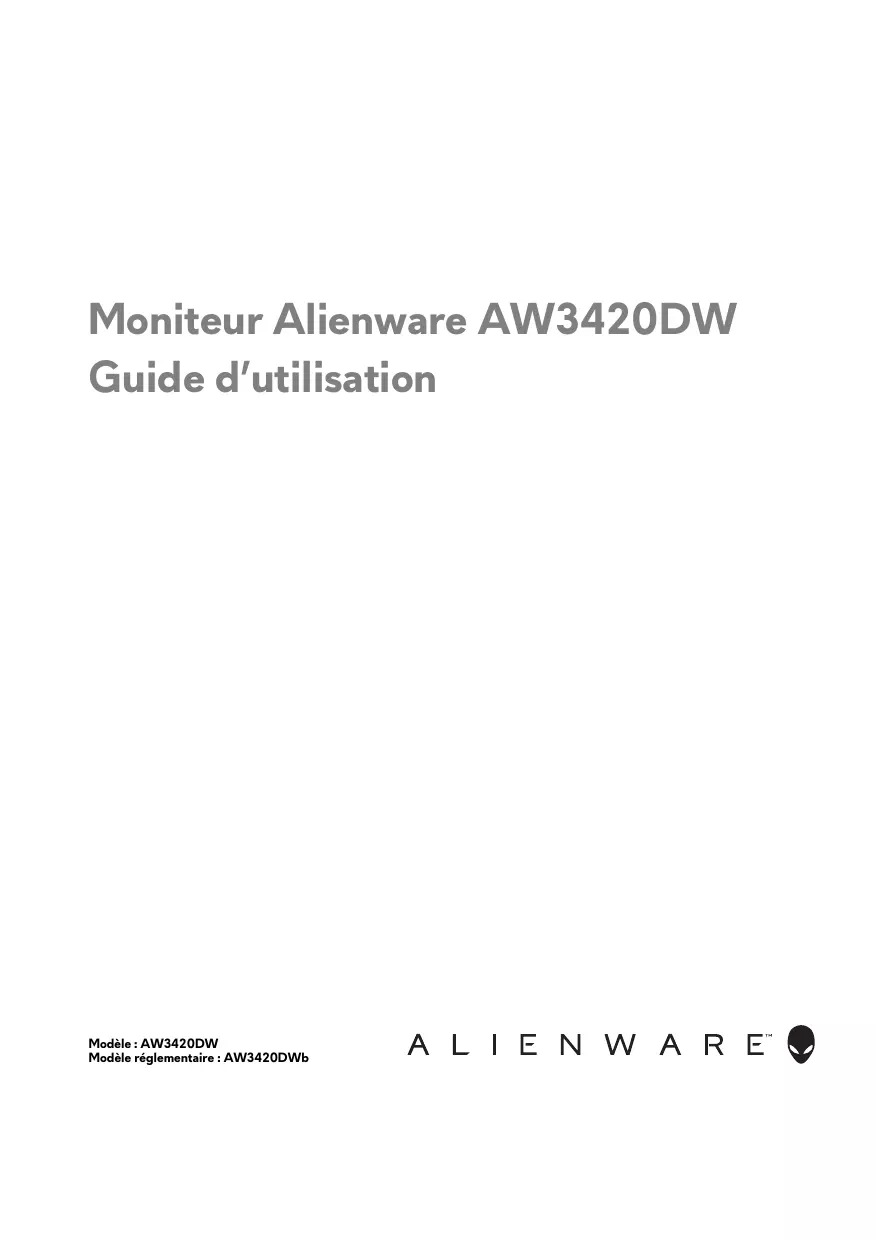

MODE D'EMPLOI W3420DW DELLECRAN

Remarques, avertissements et mises en garde

REMARQUE: Une remarque indique des informations importantes qui vous aideront à utiliser votre ordinateur. AVERTISSEMENT: Un avertissement indique un dommage potentiel matériel ou une perte de données si les instructions ne sont pas suivies. MISE EN GARDE : Une mise en garde attire votre attention sur un risque potentiel vis-à-vis de vos biens, sur des dommages corporels voire sur un danger de mort.

© 2019 Dell Inc. ou ses filiales. Tous droits réservés. Dell, EMC et les autres marques de commerce sont des marques de commerce de Dell Inc. ou de ses filiales. Les autres marques de commerce peuvent être des marques de commerce de leurs propriétaires respectifs.

2019-10

Rev. A01

Table des matières

Contenu de l'emballage 6

Caractéristiques du produit. 8

Identification des pièces et contrôleurs 9

Vue de face 9 Vue arrière. 10 Vue arrière et de dessous 11

Spécifications du moniteur 13

Spécifications de la résolution 15

Modes vidéo pris en charge. 15 Modes d'affichage préréglés. 16 Spécifications électriques 17 Caractéristiques physiques 17 Caractéristiques environnementales 18 Modes de gestion d'énergie 19 Assignations des broches 20

Capacité Plug and Play 22

Interface Universal Serial Bus (USB) 22

Connecteur USB en amont 22 Connecteur USB en aval 23 Ports USB. 23

Politique de qualité relative aux pixels des moniteurs

LCD. 24

Lignes directrices relatives à la maintenance 24

Nettoyer le moniteur 24

Installer le moniteur 25

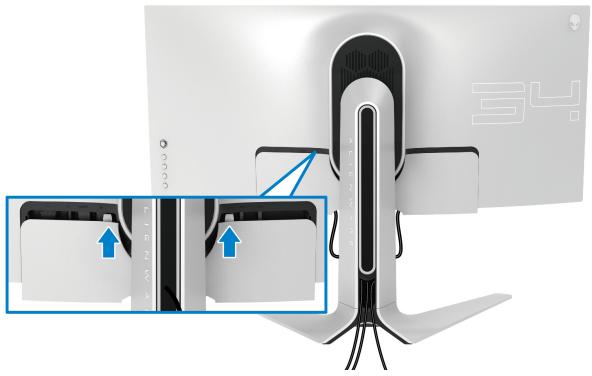

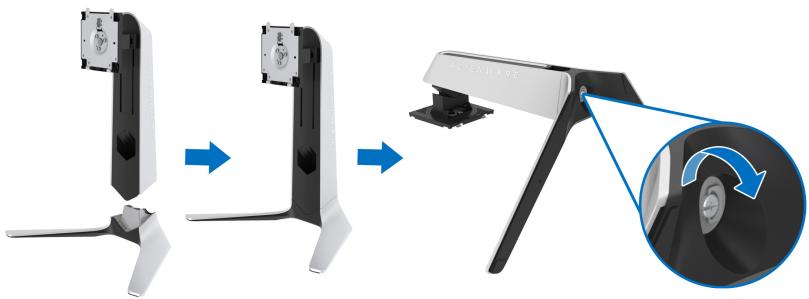

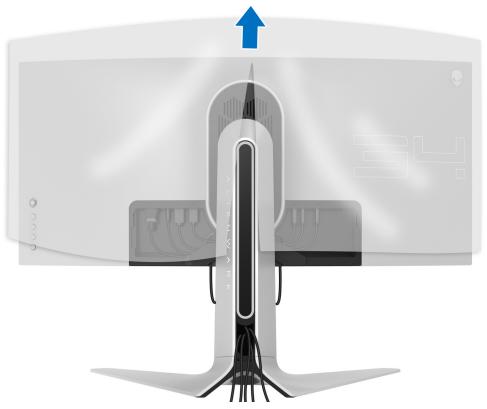

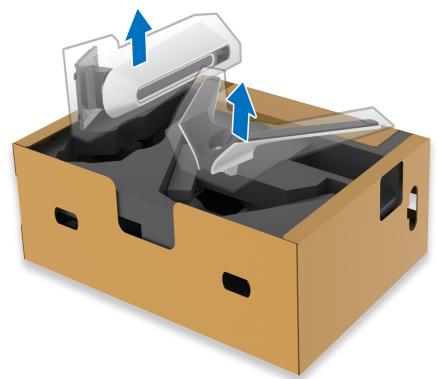

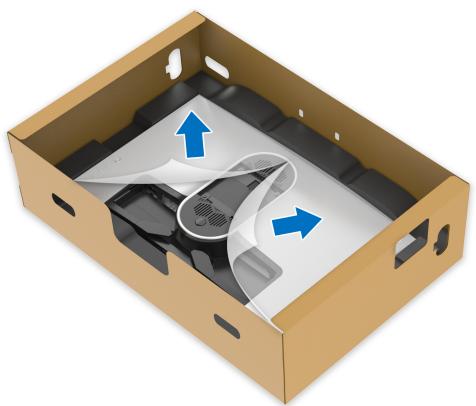

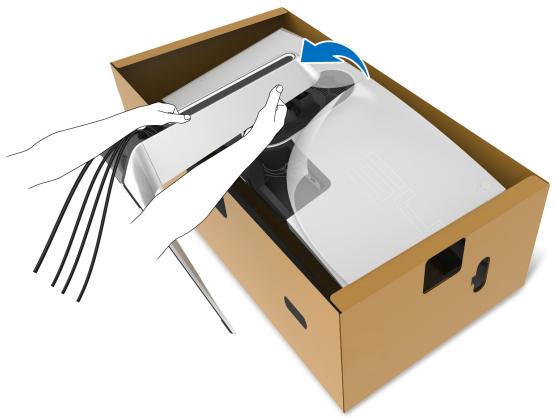

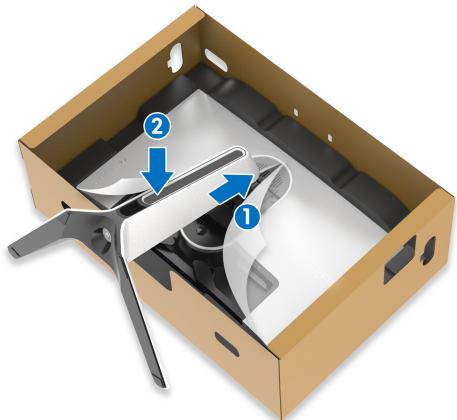

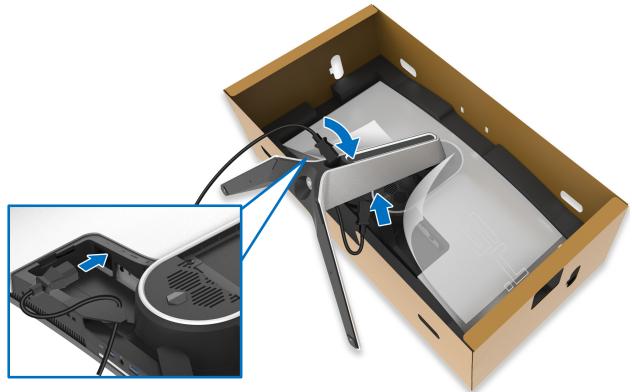

Fixer le pied 25

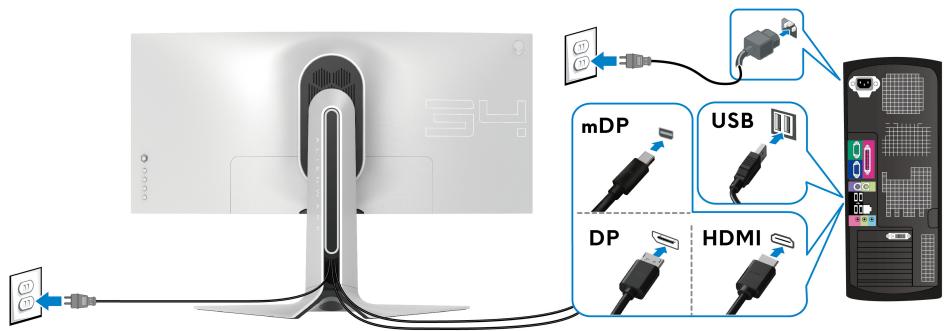

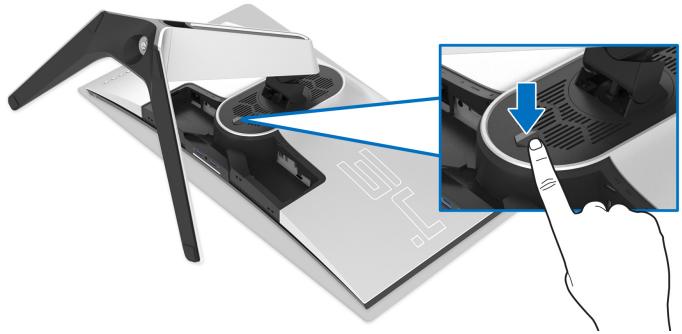

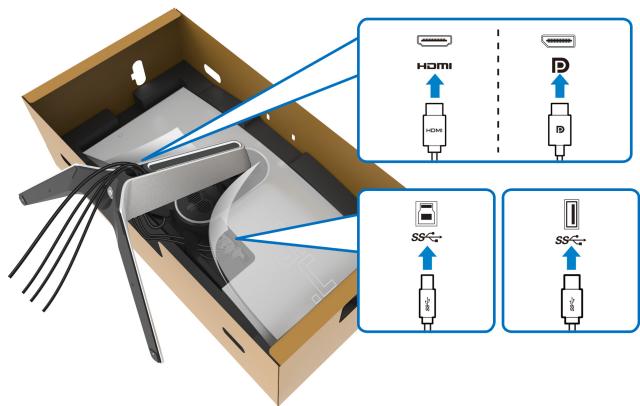

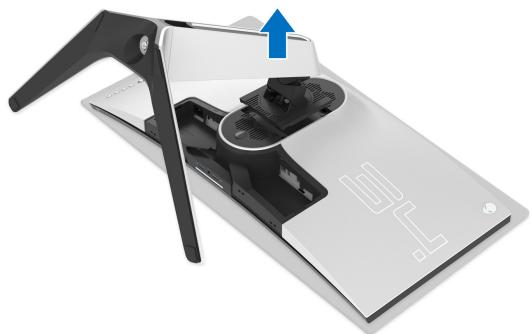

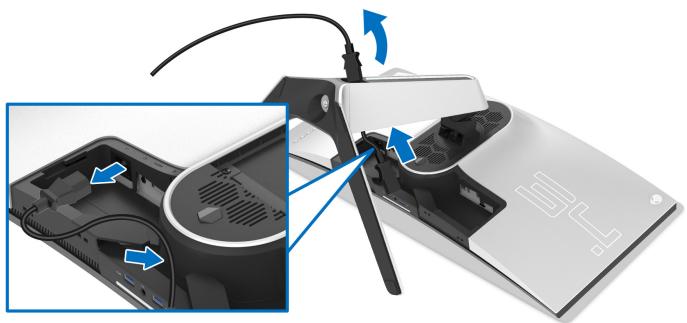

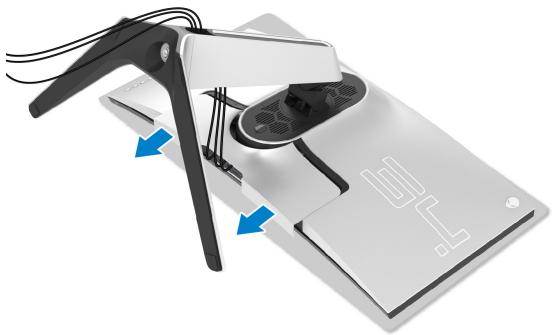

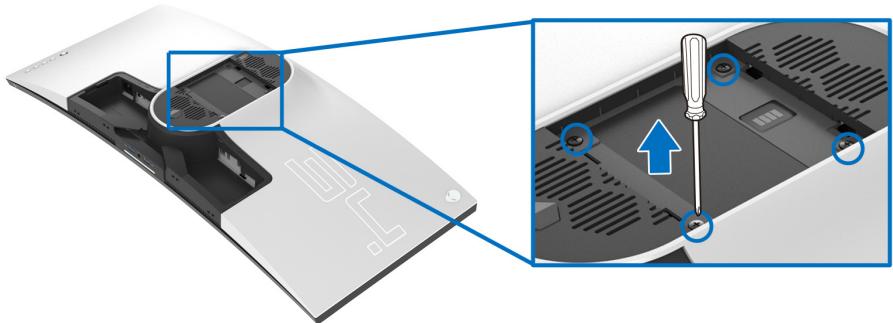

Connexion de l'ordinateur 29 Enlever le pied du moniteur 30 Montage mural VESA (en option). 32

Utilisation du moniteur 33

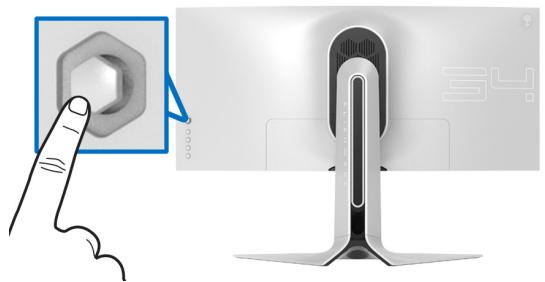

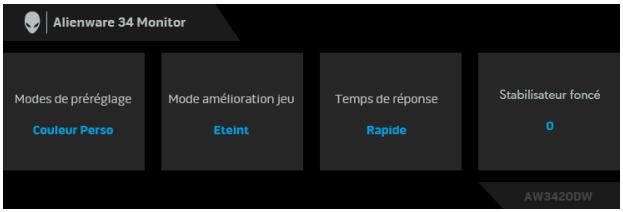

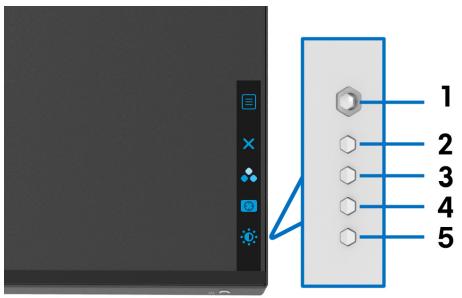

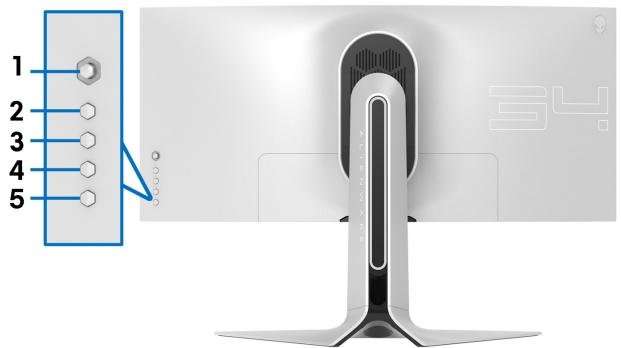

Allumer le moniteur 33 Utiliser la manette de contrôle 33 Utiliser les boutons du panneau arrière 34 Utilisation du menu d'affichage à l'écran (OSD). 35

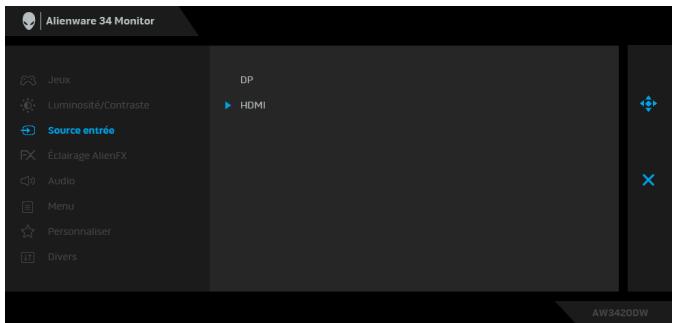

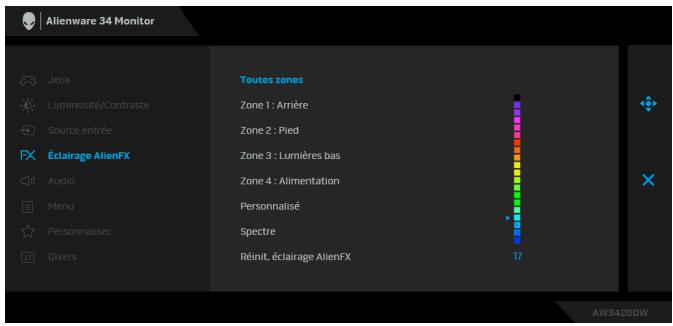

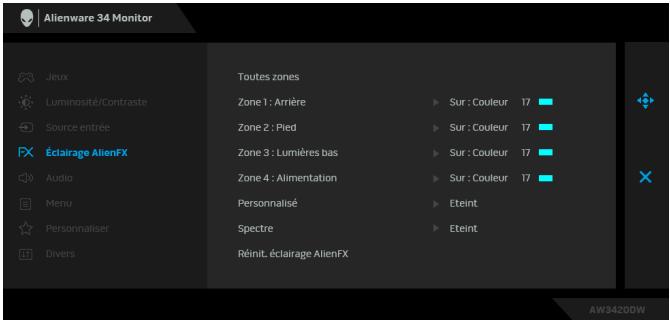

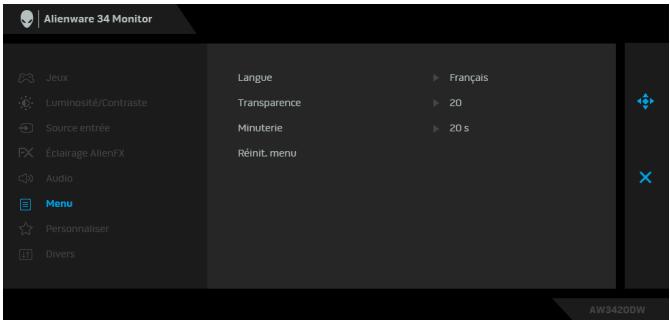

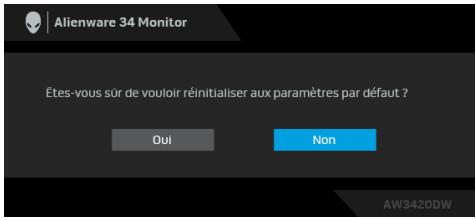

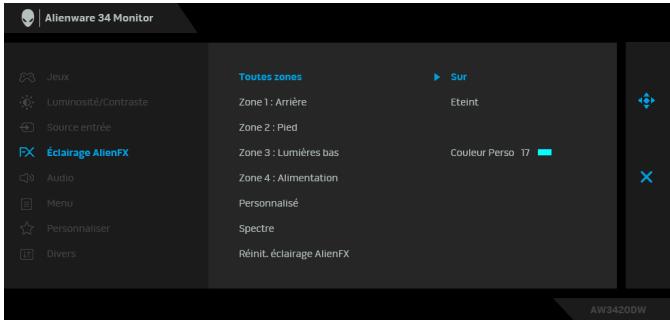

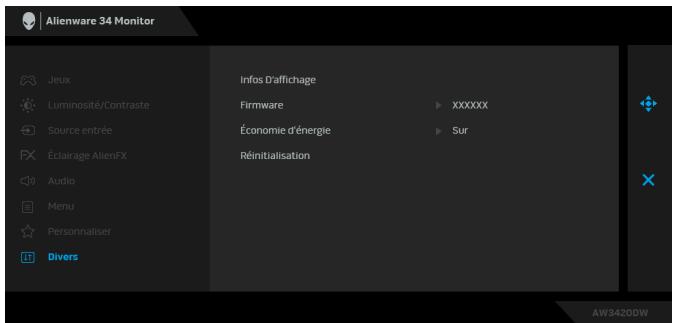

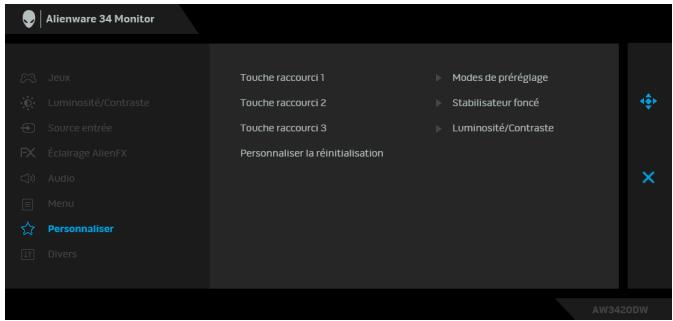

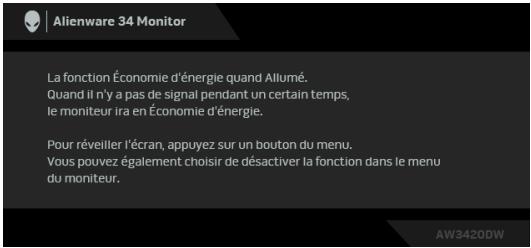

Accès au système des menus 35 Messages d'avertissement OSD. 47 Réglage de la résolution maximale 47 À l'aide de l'inclinaison, du pivotement et du déploiement vertical 48 Extension d'inclinaison et de pivotement 48 Extension verticale. 49

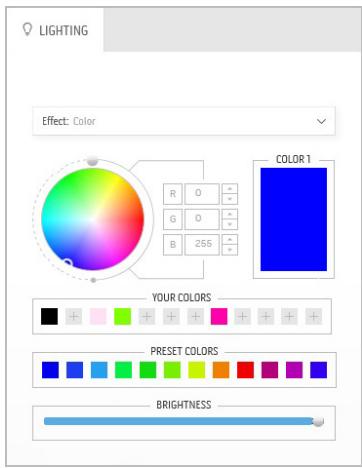

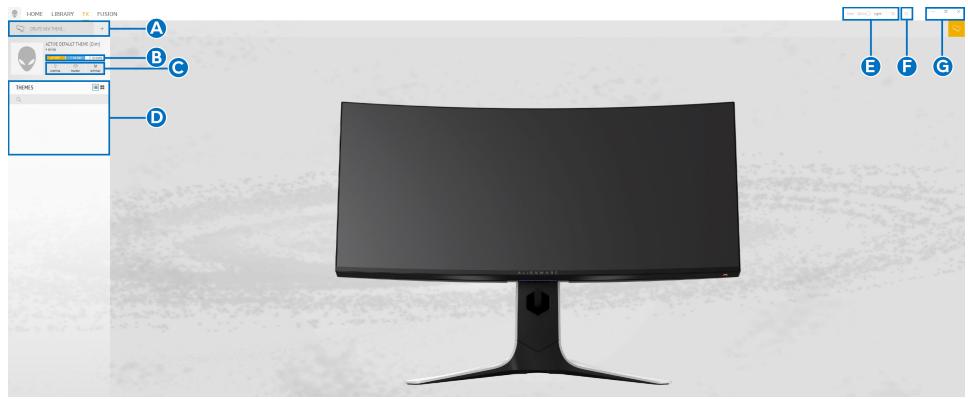

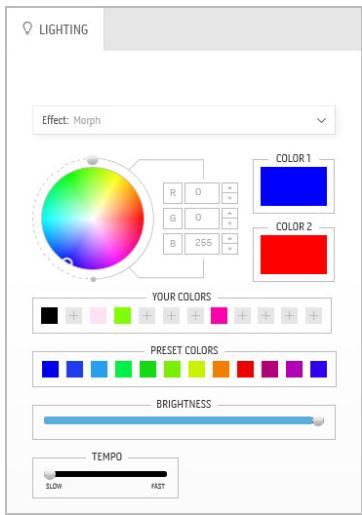

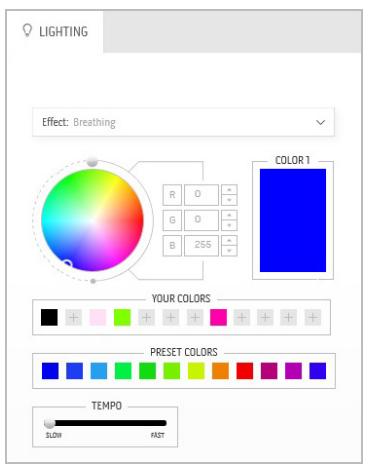

Utiliser l'application alienfx.50

Conditions préalables 50 Installer AWCC via Windows Update 50 Installer AWCC depuis le site Web Support Dell. 50 Naviguer dans la fenêtre AlienFX. 51 Créer un thème 53 Régler les effets déclairage 54

Dépannage 59

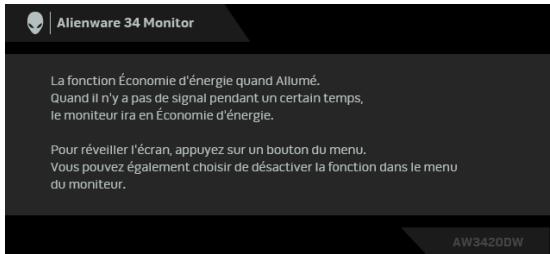

Test-Auto 59 Diagnostics intégrés 60 Problèmes généraux 61 Problèmes spécifiques au produit 63 Problèmes spécifiques à l'interface Universal Serial Bus (USB) 64

Appendice 66

Déclaration de la FCC (États-Unis seulement) et autres informations réglementaires 66

Contacter Dell 66

Contenu de l'emballage

Votre moniteur est livré avec les éléments indiqués ci-dessous. En cas d'absence d'un composant, contactez l'assistance technique Dell. Pour plus d'informations, voir Contacter Dell.

REMARQUE: Certains composants sont en option et peuvent ne pas être expédiés avec votre moniteur. Certaines fonctionnalités ou accessoires peuvent ne pas être disponibles dans certains pays.

Image du composant	Description du composant
ALIENWARE	Moniteur
	Colonne du pied
	Base du pied
Couvercle E/S
Câble d'alimentation (différent selon les pays)
Câble DisplayPort (DisplayPort à DisplayPort)
Câble mini-DisplayPort à DisplayPort
Câble USB 3.0 en amont (active les ports USB du moniteur)
Guide d'installation rapide Informations relatives à la sécurité, à l'environnement et à la réglementation Lettre de bienvenue d'Alienware

Caractéristiques du produit

Le moniteur Alienware AW3420DW a une matrice active, un transistor en couche mince (TFT), un affichage à cristaux liquides (ACL) et rétroéclairage à Dél. Les principales caractéristiques du moniteur sont les suivantes :

Zone visible de 86,72 cm (34,14 pouces) (mesurée en diagonale). Résolution : Jusqu'à 3440 x 1440, via DisplayPort et HDMI, avec prise en charge plein écran ou résolutions plus faibles, prenant en charge un taux de rafraîchissement élevé de 120 Hz. - Moniteur compatible Nvidia G-SYNC avec un temps de réponse rapide de 2 ms gris à gris en mode Extrême*. - Gamme de couleurs de 134.5% sRGB et DCI P3 98%. - Possibilités d'incliner, ajuster la hauteur et faire pivoter le moniteur. - Une gamme de solutions de montage avec des orifices de fixation à écartement de 100 mm VESA^TM (Video Electronics Standards Association) et pied amovible. - Connectivité numérique via 1 port DisplayPort et 1 port HDMI. - Équipé de 1 port USB en amont et 4 ports USB en aval. - Capacité Plug and play si votre système la prend en charge. - Réglages de l'affichage de l'écran (OSD) pour une facilité de configuration et l'optimisation de l'écran. - Le AW3420DW offre plusieurs modes de prééglage, y compris FPS (Jeu de tir subjectif), MOBA/RTS (Stratégie en temps-réel), RPG (Jeu de rôle), SPORTS (Course) et trois modes de jeu personnalisables pour les préférences de l'utilisateur. En outre, les fonctionnalités de jeu améliorées principales telles que Minuterie, Fréq. images et Alignement affichage sont fournies pour améliorer les performances des joueurs et offrir un meilleur avantage dans le jeu. - Alimentation de 0,5 W en mode veille. - Optimise le confort des yeux avec un écran sans scintillement.

MISE EN GARDE : Les effets à long terme possibles de l’émission de lumière bleue du moniteur peuvent causer des dommages aux yeux, y compris la fatigue oculaire, la fatigue oculaire numérique, et ainsi de suite. La fonction ComfortView est donc pour réduire la quantité de lumière bleue émise par le moniteur pour optimiser le comport de l’œil.

• Le mode gris à gris de 2 ms peut être atteint en mode Extrème pour réduire le flou de mouvement visible et améliorer la réactivité de l'image. Toutefois, cela peut introduire des artefacts visuels légers et perceptibles dans l'image.

Alienware recommande aux utilisateurs d'essayer différents modes pour trouver le réglage qui leur convient le mieux, car chaque configuration du système et les besoins de chaque joueur sont différents.

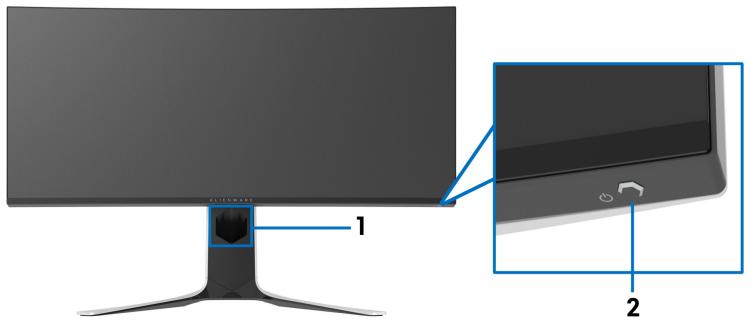

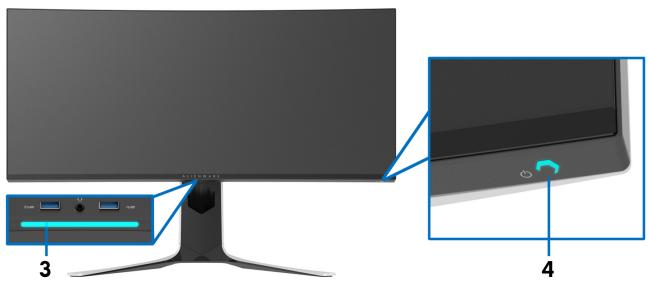

Vue de face

Étiquette	Description	Utilisez
1	Orifice de rangement des câbles (sur l'avant du pied)	Pour organiser les câbles proprement.
2	Bouton d'alimentation (avec diode tímoin)	Pour allumer ou éteindre le moniteur.

Vue arrêtée sans pied du moniteur

Vue arrêtée avec pied du moniteur

Étiquette	Description	Utilisez
1	Manette	Utilisez-la pour contrôler le menu OSD.
2	Boutons de fonction	Pour plus d'information, voir Utilisation du moniteur.
3	Code-barres, numéro de série et étiquette de service	Référez-vous à cette étiquette si vousdezest contacter Dell pour un support technique.
4	Clip de rangement des câbles	Pour organiser les câbles propremet.
5	Bouton de libération du pied	Libère le pied du monitér.
6	Orifices de montage VESA (100 mm x 100 mm - derrière le couvercle VESA)	Support mural du monateur utilisant un kit de montage mural compatible VESA (100 mm x 100 mm).
7	Étiquette réglementaire	Liste des approbations réglementaires.
8	Connecteur de la station d'éclairage	Quand la colonne du pied est fixée au monateur, la station fournit l'alimentation à la lumière sur le pied.
9	Orifice de rangement des câbles (à l'arrière du pied)	Pour organiser les câbles en les faisant passer par cet orifice.
10	Couvercle E/S	Protège les ports E/S.

Vue arrière et de dessous

Vue arrière et de dessous sans le pied du moniteur

Étiquette	Description	Utilisez
1	Connecteur d'alimentation	Connectez le cable d'alimentation (livré avec votre monitateur).
2	Port de sortie audio	Connectez vos haut-parleurs. REMARQUE: Ce port ne prend pas en charge le casque.
3	Port HDMI	Connectez votre ordinateur avec un cable HDMI (vendu séparation).
4	DisplayPort	Connectez votre ordinateur avec un cable DisplayPort-DisplayPort ou Mini- DisplayPort-DisplayPort (livré avec votre moniteur).
5	Lumières bas	Quand le moniteur est complètement configué, appuyez sur le capteur tactile pour allumer ou éteindre les lumières bas.
	REMARQUE: Le réglage d'usine est activé, les lumières bas sont donc actives si le cable d'alimentation est connecté. Pour changer les régages par défaut, voir Éclairage AlienFX. REMARQUE: Quand la fonction Spectre est régée sur Allumé, les lumières bas sont éteintes.
	État du monitueur	État des lumières bas
		Quand Spectre est DÉSACTIVÉ	Quand Spectre est ACTIVÉ
	Allumé	Activé	Désactivé
	Aucun signal	Activé	Désactivé
	Veille	Activé	Désactivé
6	Port USB en aval avec charge d'alimentation	Connectez pour charger votre apparéil USB.
7	Port casque	Connectez un casque ou des haut-parleurs.
8, 10	Ports USB en aval (3)	Connectez votre périphérique USB.* REMARQUE: Pour utiliser ces ports, vous doivent connecter le cable USB (fourni avec votre monitér) au port USB en amont sur le moniteur et à votre ordinateur.
9	Port USB en amont	Connectez le cable USB (fourni avec votre monitér) à ce port et votre ordinateur pour activer les ports USB sur votre moniteur.

• Pour éviter toute interférence de signal, lorsqu'un périphérique USB sans fil a été connecté à un port USB en aval, il est déconseillé de connecter un autre périphérique USB au port adjacent.

Spécifications du moniteur

Modèle	AW3420DW
Type d'écran	Matrice active - LCD TFT
Technologie du panneau	Couleur nano IPS rapide
Proportions	21:9
Image visible
Diagonale	867,2 mm (34,14 pouces)
Largeur (zone active)	799,8 mm (31,49 pouces)
Hauteur (zone active)	334,8 mm (13,18 pouces)
Zone totale	267773,0 mm2(415,01 pouces2)
Finesse pixel	0,2325 mm x 0,2325 mm
Pixel par pouce (PPI)	110
Angle de vision
Verticale	178° (standard)
Horizontale	178° (standard)
Sortie luminance	350 cd/m2(standard)
Rapport de contraste	1000 pour 1 (standard)
Revêtement de surface	Antireflet avec durété 3H
Rétroéclairage	Système DÉL à émission latérale
Temps de réponse	• 2 ms gris à gris en mode Extrême* • 3 ms gris à gris en mode Super rapide • 4 ms gris à gris en mode Rapide * Le mode gris à gris de 2 ms peut être atteint en mode Extrême pour réduire le flou de mouvement visible et améliorer la réactivité de l'image. Toutefois, cela peut introduir des artefacts visuels légers et perceptibles dans l'image. Alienware recommend aux utilisateurs d'essayer différents modes pour trouver le réglage qui leur convient le比较好, car chaque configuration du système et les besoin de chaque joueur sont différents.
Courbure	1900R (standard)
Nombre de couleurs	16,78 millions de couleurs
Gamage de couleur	134,5% sRVB et DCI P3 98%.
Périphériques intégrés	• Hub USB 3.0 super vitesse (avec 1 port USB 3.0 en avant) • 4 x ports USB 3.0 en aval (y compris 1 port qui prend en charge la charge)
Connectivité	• 1 x port DisplayPort version 1.2 (arrière) • 1 x port HDMI version 1.4 (arrière) • 1 x port USB 3.0 en avant (arrière) • 4 x ports USB 3.0 en aval (bas : 2 ; arrière : 2) • 1 x port casque (bas) • 1 x port sortie audio (arrière)
Largeur de la cordure (bord du moniteur à zone active)
Haut	10,6 mm
Gauche/Droite	9,9 mm/9,9 mm
Bas	19,1 mm
Variabilité
Pied ajustable en hauteur	0 à 130 mm
Inclinaison	-5° à 21°
Pivotement	-20° à 20°
REMARQUE: Ne montez pas et n'utilise pas ce moniteur en orientation portrait (vertical) ou en montage paysage inversé (180°) car cela pourrait l'endommager.

Spécifications de la résolution

Modèle	AW3420DW
Plage de balayage horizontal	• DisplayPort 1.2 : 73 à 180 kHz (automatique) • HDMI 1.4 : 30 à 140 kHz (automatique)
Plage de balayage vertical	• DisplayPort 1.2 : 30 à 120 Hz (automatique) • HDMI 1.4 : 24 à 60 Hz (automatique)
Résolution maximale préréglée	• DisplayPort : 3440 x 1440 à 120 Hz • HDMI : 3440 x 1440 à 50 Hz

Modes vidéo pris en charge

Modèle	AW3420DW
Capacités d'affichage video (lecture HDMI & DisplayPort)	480p, 576p, 720p, 1080p

Modes d'affichage HDMI

Modes d'affichage DP

Mode d'affichage	Fréquence horizontal (kHz)	Fréquence vertical (Hz)	Horloge pixel (MHz)	Polarité de synchronisation (horizontal/vertical)
VGA, 640 x 480	31,47	60	25,175	-/-
VESA, 800 x 600	37,88	60	40	+/+
VESA, 1024 x 768	48,36	60	65	-/-
640 x 480p	31,48	60	25,18	-/-
720 x 480p	31,5	60	27,03	-/-
720 x 576p	31,25	50	27	-/-
1280 x 720p à 50 Hz	37,5	50	74,25	+/+
1280 x 720p à 60 Hz	45	60	74,25	+/+
1920 x 1080p à 50 Hz	56,25	50	148,5	+/+
1920 x 1080p à 60 Hz	67,5	60	148,5	+/+
3440 x 1440 à 50 Hz	73,7	50	265,25	+/-

Mode d'affichage	Fréquence horizontal (kHz)	Fréquence verticalie (Hz)	Horloge pixel (MHz)	Polarité de synchronisation (horizontal/verticalie)
VESA, 640 x 480	31,47	60	25,175	-/-
VESA, 800 x 600	37,88	60	40	-/-
VESA, 1024 x 768	48,36	60	65	-/-
3440 x 1440 à 60 Hz	88,8	60	319,75	+/-
3440 x 1440 à 50 Hz	73,7	50	265,25	+/-
3440 x 1440 à 85 Hz	127,4	85	458,5	+/-
3440 x 1440 à 100 Hz	151	100	531,52	+/-
3440 x 1440 à 120 Hz	180	120	633,6	+/+

Spécifications électriques

Modèle	AW3420DW
Signaux d'entrée videoo	• HDMI 1.4, 600 mV pour chaque ligne différentielle, impédance d'entrée de 100 ohms par paire différentielle • DisplayPort 1.2, 600 mV pour chaque ligne différentielle, impédance d'entrée de 100 ohms par paire différentielle
Tension d'entrée CA/fréquence/courant	100 VCA à 240 VCA/50 Hz ou 60 Hz ± 3 Hz/1,5 A (standard)
Courant d'appoint	• 120 V: 40 A (max) à 0°C (démarrage à froid) • 240 V: 80 A (max) à 0°C (démarrage à froid)

Caracteristiques physiques

Modèle	AW3420DW
Type du cable de signal	• Numérique: HDMI, 19 broches (câble non inclus) • Numérique: DisplayPort à 20 broches • Universal Serial Bus: USB à 9 broches
REMARQUE: Les moniteurs Dell sont conçus pour fonctionner de manière optimale avec les cables videoe fournis avec votre moniteur. Dell ne contrôle pas les différents fournisseurs de cables sur le marché, le type de matériel, le connecteur et le processus utilisés pour fabriquer ces cables, Dell ne garantit pas les performances videoe des cables qui ne sont pas livrés avec votre moniteur Dell.
Dimensions (avec pied)
Hauteur (étendu)	559,4 mm (22,02 po)
Hauteur (compressé)	429,8 mm (16,92 po)
Largeur	813,0 mm (32,01 po)
Profondeur	273,8 mm (10,78 po)

Caractéristiques environnementales

Dimensions (sans pied)
Hauteur	364,0 mm (14,33 po)
Largeur	813,0 mm (32,01 po)
Profondeur	117,9 mm (4,64 po)
Dimensions du pied
Hauteur (étendu)	450,8 mm (17,75 po)
Hauteur (compressé)	443,0 mm (17,44 po)
Largeur	561,5 mm (22,11 po)
Profondeur	273,8 mm (10,78 po)
Poids
Poids avec l'emballage	16,9 kg (37,25 lb)
Poids avec ensemble pied et câbles	11,1 kg (24,47 lb)
Poids sans ensemble pied (en cas de montage mural ou de montage VESA - sans câbles)	6,8 kg (14,99 lb)
Poids de l'ensemble pied	3,9 kg (8,60 lb)
Brillant du cadre avant	17 ± 3 (seulement avant)

Modèle	AW3420DW
Standards de conformité
Verre sans arsenic, et sans mercure pour le panneau seulement
Température
En fonctionnement	0°C à 40°C (32°F à 104°F)
À l'accêt	• Entreposage : -20°C à 60°C (-4°F à 140°F) • Expédition : -20°C à 60°C (-4°F à 140°F)
Humidité
En fonctionnement	10% à 80% (sans condensation)
À l'accêt	• Entreposage : 5% à 90% (sans condensation) • Expédition : 5% à 90% (sans condensation)
Altitude
En fonctionnement	5000 m (16404 pieds) (maximum)
À l'accêt	12192 m (40000 pieds) (maximum)
Dissipation thermique	• 375,3 BTU/heure (maximum) • 197,9 BTU/heure (standard)

Modes de gestion d'énergie

Si vous avez une carte graphique compatible DPM™ VESA ou un logiciel installé sur votre ordinateur, le moniteur peut automatiquement réduire sa consommation électrique lorsqu'il n'est pas utilisé. On parle alors de Mode d’économie d’énergie*. Si l’ordinateur détecte une entrée depuis le clavier, la souris ou d’autres périphériques, le moniteur reprend son fonctionnement automatiquement. Le tableau suivant donne la consommation électrique et les signaux de cette fonctionnalité d’économie d’énergie automatique :

Modes VESA	Sync. horizontale	Sync. verticalie	Vidéo	Témoin d'alimentation	Consommation électrique
Fonction-nement normal	Actif	Actif	Actif	Bleu	110 W (maximum)** 58 W (standard)
Mode Arrêt-Actif	Inactif	Inactif	Vide	Blanc (clignotant)	Moins de 0,5 W
Arrêt	-	-	-	Éteint	Moins de 0,3 W

Consommation électrique Pon	39,13 W
Consommation totale d'énergie (TEC)	122,82 kWh

• La consommation électrique nulle en mode ARRÊT ne peut être obtenue qu'en déconnectant le câble principal du moniteur.

Consommation d'électricité maximale de luminance maximale et USB actif. Ce document est uniquement informatif et reflète la performance en laboratoire. Votre produit peut fonctionner différemment, en fonction des logiciels, composants et périphériques que vous avez commandés et il n'y a aucune obligation de mettre à jour ces informations. Par conséquent, le client ne doit pas compter sur cette information pour prendre des décisions au sujet des tolérances électriques ou autres. Aucune garantie quant à l'exactitude ou l'exhaustivité n'est exprimée ou impliquée.

Remarque:

P_on : Consommation électrique du mode Activé mesurée en référence à la méthode de test Energy Star.

TEC : Consommation électrique totale en kWh mesurée en référence à la méthode de test Energy Star.

Connecteur displayport

Numéro de broche	Côté 20 broches du cable de signal connecté
1	ML3 (n)
2	MASSE
3	ML3 (p)
4	ML2 (n)
5	MASSE
6	ML2 (p)
7	ML1 (n)
8	MASSE
9	ML1 (p)
10	ML0 (n)
11	MASSE
12	ML0 (p)
13	MASSE
14	MASSE
15	AUX (p)
16	MASSE
17	AUX (n)
18	Détection connexion à chaud
19	PWR Retour
20	+3,3 V DP_PWR

Numéro de broche	Côté 19 broches du cable de signal connecté
1	TMDS DONNÉES 2+
2	TMDS DONNÉES 2 BLINDAGE
3	TMDS DONNÉES 2-
4	TMDS DONNÉES 1+
5	TMDS DONNÉES 1 BLINDAGE
6	TMDS DONNÉES 1-
7	TMDS DONNÉES 0+
8	TMDS DONNÉES 0 BLINDAGE
9	TMDS DONNÉES 0-
10	TMDS HORLOGE+
11	TMDS HORLOGE BLINDAGE
12	TMDS HORLOGE-
13	CEC
14	Réservé (N.C. sur le périphérique)
15	DDC HORLOGE (SCL)
16	DDC DONNÉES (SDA)
17	Masse DDC/CEC
18	+5 V ALIMENTATION
19	DÉTECTION ConnexION À CHAUD

Capacité plug and play

Vous pouvez connecter le moniteur à n'importe quel système compatible Plug and Play. Le moniteur fournit automatiquement à l'ordinateur ses données d'identification de moniteur étendues (EDID) à l'aide des protocoles de canal de moniteur de données (DDC) pour que le système puisse se configurer automatiquement et optimiser les paramètres du moniteur. La plupart des installations de moniteurs sont automatiques, vous pouvez désirer différents réglages si vous le souhaitez. Pour plus d'informations sur la modification de réglages du moniteur, voir Utilisation du moniteur.

Interface universal serial bus (USB)

Cette section vous donne des informations sur les ports USB qui sont disponibles sur le moniteur.

REMARQUE: Ce moniteur est compatible USB 3.0 Super-Speed.

Vitesse de transfert	Débit de données	Consommation électrique*
Super vitesse	5 Gbit/s	4,5 W (Maxi., chaque port)
Haute vitesse	480 Mbit/s	4,5 W (Maxi., chaque port)
Pleine vitesse	12 Mbit/s	4,5 W (Maxi., chaque port)

• Jusqu'à 2 A sur port USB en aval (avec l'icône de batterie SS-0) avec appareils compatibles à la version de charge de batterie ou appareils USB normaux.

Connecteur USB en amont

Numéro de broche	Côté 9 broches du connecteur
1	VCC
2	D-
3	D+
4	MASSE
5	SSTX-
6	SSTX+
7	MASSE
8	SSRX-
9	SSRX+

Connecteur USB en aval

Numéro de broche	Côté 9 broches du connecteur
1	VCC
2	D-
3	D+
4	MASSE
5	SSRX-
6	SSRX+
7	MASSE
8	SSTX-
9	SSTX+

Ports USB

• 1 x en amont - arrière
• 2 x en aval - arrêté
• 2 x en aval - bas

Port de charge - le port avec l'icone SS 0 prend en charge la capacité de charge jusqu'à 2 A rapide de l'appareil est compatible BC1.2.

REMARQUE : Fonctionnalité USB 3.0 nécessitant un ordinateur compatible USB 3.0.

REMARQUE : Les ports USB du moniteur fonctionnent uniquement lorsque le moniteur est en marche ou en mode d’économie d’énergie. Si vous éteignez le moniteur et que vous le rallumez ensuite, les périphériques attachés peuvent prendre plusieurs secondes avant de reprendre une fonctionnalité normale.

Politique de qualité relative aux pixels des moniteurs LCD

Pendant le processus de fabrication du moniteur LCD, il n'est pas inhabituel qu'un ou plusieurs pixels se figent dans un état fixe, ce qui est difficilement visible et n'affecte pas la qualité de l'affichage ni son utilisabilité. Pour plus d'informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir www.dell.com/support/monitors.

Nettoyer le moniteur

AVERTISSEMENT: Lisez et suivez les consignes de sécurité avant de nettoyer le moniteur. MISE EN GARDE: Avant de nettoyer le moniteur, débranchez son câble d'alimentation de la prise murale.

Pour les IRMes pratiques, suivez les instructions dans la liste ci-dessous pendant le déballage, le nettoyage ou la manipulation de votre moniteur :

Pour nettoyer votre écran antistatique, humidifiez légèrement un chiffon doux et propre avec de l'eau. Si possible, utilisez un tissu de nettoyage spécial pour les écrans ou une solution adaptée au revêtement antistatique. Ne pas utiliser de produits à base de benzène, un diluant, de l'ammoniaque, des nettoyants abrasifs ou des produits à base d'air comprimé. Utilisez un chiffon légèrement humidifié et tiède pour nettoyer le moniteur. Évitez d'utiliser toutes sortes de détergents car certains peuvent laisser un film trouble sur le moniteur. - Si vous remarquez la présence de poudres blanches lors du déballage de votre moniteur, éliminez-les à l'aide d'un chiffon. - Manipulez votre moniteur avec soin car les plastiques de couleur foncée peuvent rayer et laisser des marques de rayures blanches plus facilement que les moniteurs de couleur claire. - Pour aider à conserver la meilleure qualité d'image sur votre moniteur, utilisez un écran de veille qui change dynamiquement et éteignez votre moniteur lorsque vous ne l'utilisez pas.

Fixer le pied

REMARQUE: Le pied n'est pas installé en usine. REMARQUE: Les instructions suivantes sont applicables uniquement pour le pied qui a été livré avec votre moniteur. Si vous fixez un pied que vous avez acheté d'une autre source, suivez les instructions d'installation fournies avec le pied. AVERTISSEMENT: Les étapes suivantes sont importantes pour protégerr votre écran courbé. Suivez bien les instructions ci-dessous pour terminer l'installation.

1. Retirez la colonne du pied et la base du pied du coussin de l'emballage.

1. Alignez et placez la colonne du pied sur la base du pied.
2. Ouvrez la poignée de la vis située au bas de la base du pied et faites-la tourner dans le sens horaire pour fixer l'ensemble du pied.
3. Fermez la poignée de la vis.

1. Ouvrez le couvercle de protection du moniteur pour accéder à la fente VESA du moniteur.

1. Faites glisser les onglets de la colonne du pied dans les fentes du capot arrière de l'écran et abaissez l'ensemble du pied pour l'enclencher en place.

1. Faites passer le câble d'alimentation dans le connecteur de gestion des câbles du pied et dans le clip de gestion des câbles situé à l'arrière de l'écran.
2. Connectez le câble d'alimentation au moniteur.

1. Maintenant, faites passer les câbles nécessaires dans le connecteur de gestion des câbles sur le pied et dans le clip de gestion des câbles à l'arrière de l'écran.
2. Cable HDMI (en option, câble non inclus)
3. Câble DisplayPort ou Câble mini-DisplayPort à DisplayPort
4. Câble USB en amont
5. Câbles USB en aval (en option, câbles non inclus)

REMARQUE : Acheminez chaque câble de manière soignée afin que les câbles soient organisés avant que le couvercle E/S ne soit installé.

AVERTISSEMENT: Ne branchez pas le câble d'alimentation à la prise secteur et ne mettez pas le moniteur sous tension avant d'y être invité.

1. Tenez la colonne du pied et soulevez le moniteur avec précaution, puis placez-le sur une surface plane.

AVERTISSEMENT: Tenez fermement la colonne du pied lorsqu vous soulevez le moniteur pour éviter tout dommage accidentel.

1. Soulevez le couvercle de protection du moniteur.

1. Faites glisser les onglets du couvercle E/S dans les fentes du capot arrière de l'écran jusqu'à ce qu'il s'enclenche.

REMARQUE : Veillez à ce que tous les câbles passent à travers le couvercle E/S et l'orifice de rangement des câbles sur la colonne du pied.

Connexion de l'ordinateur

MISE EN GARDE: Avant de débuter quelque procédure que ce soit de cette section, suivez les consignes de sécurité.

REMARQUE: Ne connectez pas tous les câbles à l'ordinateur en même temps.

REMARQUE : Les images sont à des seules fins d'illustration. L'aspect de l'ordinateur peut varier.

Pour connecter votre moniteur sur l'ordinateur :

1. Connectez l'autre extrémité du câble DisplayPort (ou mini-DisplayPort à DisplayPort) ou HDMI à votre ordinateur.
2. Connectez l'autre extrémité du câble USB 3.0 en avant à un port USB 3.0 approprié de votre ordinateur.
3. Connectez les périphériques USB 3.0 aux ports USB 3.0 en aval du moniteur.
4. Branchez les câbles d'alimentation pour votre ordinateur et pour le moniteur sur une prise secteur.
5. Allumez le moniteur et l'ordinateur.

Si votre moniteur affiche une image, l'installation est terminée. Si aucune image ne s'affiche, voir Problèmes spécifiques à l'interface Universal Serial Bus (USB).

Enlever le pied du moniteur

REMARQUE : Pour éviter les rayures sur l'écran en enlevant le pied, assurez-vous que le moniteur est placé sur une surface nette.

REMARQUE : Les instructions suivantes sont applicables uniquement pour fixer le pied qui a été livré avec votre moniteur. Si vous fixez un pied que vous avez acheté d'une autre source, suivez les instructions d'installation fournies avec le pied.

Pour enlever le pied :

1. Éteignez le moniteur.
2. Déconnectez les câbles de l'ordinateur.
3. Placez le moniteur sur un chiffon mou ou un coussin.
4. Faites glisser avec précaution et retirez le couvercle E/S du moniteur.

1. Déconnectez les câbles du moniteur et faites les passer à travers l'orifice de rangement des câbles sur la colonne du pied.

1. Appuyez sur le bouton de dégagement du pied et maintenez-le enfoncé.

1. Soulevez le pied et retirez-le du moniteur.

Montage mural VESA (en option)

(Dimensions de vis : M4 x 10 mm)

Consultez les instructions accompagnant le kit de montage mural compatible VESA.

1. Poser le panneau du moniteur sur un chiffon doux ou un coussin sur une surface à la fois bien plate et stable.
2. Enlevez le pied du moniteur. (Voir Enlever le pied du moniteur.)
3. À l'aide d'un tournevis cruciforme, enlever les quatre vis de fixation du couvercle en plastique.
4. Monter la patte de fixation du kit de montage mural sur le moniteur.
5. Montez le moniteur sur le mur. Pour plus d'informations, voir la documentation fournie avec le kit de montage mural.

REMARQUE: À utiliser uniquement avec une patte de montage mural conforme à la norme UL Listed disposant d'une capacité de charge minimale de 27,2 kg.

Allumer le moniteur

Appuyez sur le bouton d'alimentation pour allumer le moniteur.

Utiliser la manette de contrôle

Utilisez la manette de contrôle à l'arrêt du moniteur pour effectuer les ajustements au menu OSD.

1. Appuyez sur le bouton de la manette pour lancer le menu principal OSD.
2. Déplacez la manette vers le haut/bas et la gauche/droite pour basculer entre les options.
3. Appuyez à nouveau sur le bouton de la manette pour confirmer les réglages et quitter.

Manette	Description
	• Lorsque le menu OSD est activé, appuyez sur le bouton pour confirmer la sélection ou enregistrer les paramètres. • Lorsque le menu OSD est désactivié, appuyez sur le bouton pour lancer le menu principal OSD. Voir Accès au système des menus.

Pour la navigation bidirectionnelle (droite et gauche). - Déplacez-vous à droite pour accéder au sous-menu. - Déplacez-vous à gauche pour quitter le sous-menu. - Augmente (à droite) ou diminue (à gauche) les paramètres de l'élément de menu sélectionné.

Pour la navigation bidirectionnelle (haut et bas). - Bascule entre les éléments de menu. - Augmente (en haut) ou diminue (en bas) les paramètres de l'élément de menu sélectionné.

Utiliser les boutons du panneauarrêté

Utilisez les boutons de commande à l’arrêt du moniteur pour accéder au menu OSD et aux touches de raccourci.

Le tableau suivant décrit les boutons du panneau arrière :

Bouton sur le panneau arrêté		Description
1	Menu	Pour lancer le menu principal OSD. Voir Accès au système des menus.
2	× Quitter	Pour quitter le menu principal OSD.
3	Touché de raccourci/ Modes de préréglage	Pour spécifique le mode couleur souhaité dans une liste de prérégliages.
4	Touché de raccourci/ Stabilisateur foncé	Pour accéder directement au curseur d'ajustement du Stabilisateur foncé.
5	Touché de raccourci/ Luminosité/Contraste	Pour accéder directement au curseur d'ajustement de Luminosité/Contraste.

Lorsque vous appuyez sur l’un de ces boutons (y compris le bouton de la manette), la barre d’état de l’OSD apparait pour vous informer des paramètres actuels de certaines fonctions OSD.

Accès au système des menus

Icône	Menu et sous- menus	Description
	Jeux	Utilisez ce menu pour personnelireriste expérience de jeu visuel.
		Alienware 34 Monitor
		JEUX	Modes de prééglage Chaud
		Luminosité/Contraste	Mode amélioration jeu Eteint
		Source entree	Temps de réponse Rapide
		Éclairage Alienix	Stabilisateur foncé 0
		Audio	Réinitialiser le jeu
		Menu
		Personnaliser
		Divers
			AW3420DW

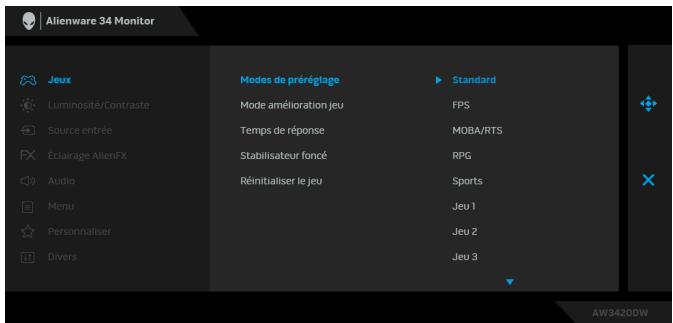

Modes de préréglage

Permet de choisir parmi différents modes de couleurs préréglés.

• Standard: Charge les réglages par défaut du moniteur. C'est le mode de prépreglage par défaut.
• FPS : Charge les paramètres de couleur idéaux pour les yeux de tir subjectif (FPS).
• MOBA/RTS : Charge les paramètres de couleur idéaux pour les yeux d'arène de bataille en ligne multijoueur (MOBA) et de Stratégie en temps réel (RTS).
• RPG: Charge les paramètres de couleur idéaux pour les yeux de rôle (RPG).
• Sports : Charge les paramètres de couleur idéaux pour les yeux de sports.
• Jeu 1/Jeu 2/Jeu 3: Permet de personnaliser les paramètres de couleur pour vos besoins de jeu.
• ComfortView: Diminue le niveau de la lumière bleue émise par l'écran pour rendre la visualisation plus comfortable pour vos yeux.

MISE EN GARDE : Les effets à long terme possibles de l’émission de lumière bleue du moniteur peuvent causer des blessures, comme la fatigue oculaire, la fatigue oculaire numérique ou des dommages aux yeux. Utiliser le moniteur pendant de longues périodes peut également causer des douleurs dans certaines parties du corps comme le cou, les bras, le dos et les épaules.

Modes de préréglage

Pour réduire le risque de fatigue oculaire et de douleur au cou/bras/dos/épaules lors de l'utilisation du moniteur pendant de longues périodes, nous vous conseillons de :

1. Réglez la distance de l'écran entre 20 et 28 pouces (50 - 70 cm) de vos yeux.
2. Clignez fréquemment pour humidifier vos yeux ou mouillez vos yeux avec de l'eau après une utilisation prolongée du moniteur.
3. Faire des pauses régulières et fréquentes pendant 20 minutes toutes les deux heures.
4. Détourner le regard de votre moniteur et regarder un objet lointain à 20 pieds de distance pendant au moins 20 secondes pendant les pauses.
5. Effectuer des étirements pour soulager la tension dans le cou, les bras, le dos et les épaules pendant les pauses.
6. Chaud: Présente les couleurs à des températures de couleur plus basses. L'écran affiche des teintes plus chaudes avec des tons rouges/jaunes.
7. Froid: Présente les couleurs à des températures de couleur plus élevées. L'écran affiche des teintes plus froides avec des tons bleus.
8. Couleur Perso : Permet de paramétrer manuellement les couleurs. Utilisez la manette pour régler les valeurs des trois couleurs (rouge, vert, bleu) et définir les modes de préréglage des couleurs personnalisés.

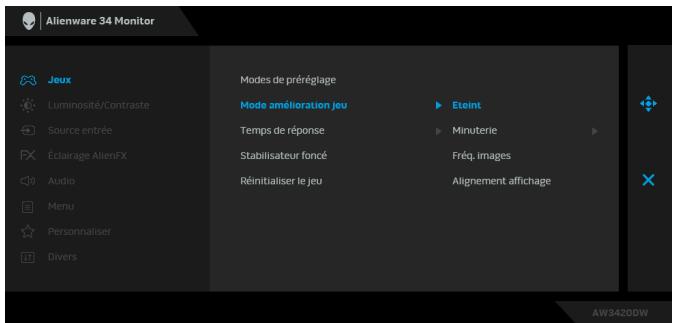

Mode d'amélioration jeu

La fonctionnalité offre trois fonctions disponibles pour améliorer votre expérience de jeu.

Éteint

Sélectionnez pour désactiver les fonctions sous Mode amélioration jeu.

Minuterie

Permet de désactiver ou d'activer la minuterie en haut à gauche de l'écran. La minuterie montre le temps écoulé depuis le début du jeu. Sélectionnez une option dans la liste d'intervalle de temps pour vous tenir au courant du temps restant.

-Fréq. images

Sélectionner Sur vous permet d'afficher les images par seconde actuelles lorsque vous jouez. Plus la fréquence est élevée, plus le mouvement est fluide.

Activez la fonction afin d'assurer l'alignement parfait du contenu de la vidéo à partir d’écrans multiples.

Temps de réponse

Permet de définir le Temps de réponse sur Rapide, Super rapide ou Extreme.

Stabilisateur foncé	La fonctionnalité améliore la visibilité dans les scénarios de produits sordents. Plus la valeur est élevée (entre 0 et 3),straße est la visibilité dans la zoneAMLENWARE 94 Monitor
	Jeux Modes de prégrélage Mode amélioration jeu Tempes de réponse
	Source entée Stabilisateur foncé Réinitialiser le jeu
	Menu Personnel
	Divers
Réinitialiser le jeu	Rétablit tous les paramètres sous le menu Jeux aux valeurs d'usine.
Luminosité/Contraste	Utilisez ce menu pour activer la fonction de réglage de Luminosité/Contraste.
	Alienware 34 Monitor
	Jeux modes de prégrélage C Source entée C Éclairage AlienFX Audio Menu Personnel Divers AW3420DW
Luminosité	La Luminosité permet de régler la luminance du rétroéclairage. Déplacez la manette vers le haut pour augmenter le niveau de luminosité ou vers le bas pour le diminuer (min. 0 / max. 100).
Contraste	Réglez la Luminosité au préalable, puis le Contraste uniquement si un réglage supplémentaire s'impose.Déplacez la manette vers le haut pour augmenter le niveau de contraste ou vers le bas pour le diminuer (min. 0 / max. 100). La fonction de réglage du Contraste permet de régler le rapport des brillances entre parties sombres et claires de l'image sur l'écran.

Source d'entrée

Utiliser le menu Source entrée pour effectuer une sélection entre les différents signaux vidéo pouvant être connectés au moniteur.

Sélectionnez l'entrée DP en cas d'utilisation du connecteur DisplayPort (DP). Appuyez sur le bouton de la manette pour confirmer la sélection.

Sélectionnez l'entrée HDMI en cas d'utilisation du connecteur HDMI. Appuyez sur le bouton de la manette pour confirmer la sélection.

Éclairage AlienFX

Utilisez ce menu pour ajuster les paramètres de l’éclairage LED du bouton d’alimentation, du logo Alienware, des lumières bas en bas du moniteur et de la bande lumineuse sur le pied.

Avant d'effectuer des réglages, sélectionnez une ou toutes ces 4 zones à partir des sous-menus. L'illustration ci-dessous indique les zones d'éclairage.

Zone 4: alimentation

Pour spécifier une couleur d'éclairage LED pour la zone sélectionnée, sélectionnez Sur et déplacez la manette pour mettre en surbrillance l'option Couleur Perso.

Ensuite, vous pouvez faire une sélection parmi 20 couleurs disponibles en déplaçant la manette vers le haut ou le bas.

Le tableau suivant représente le numéro de couleur et les codes RVB utilisés pour les 20 couleurs des LED.

No.	R	V	B
1	0	0	0
2	100	0	240
3	144	0	240
4	240	0	240
5	240	0	176
6	240	0	112
7	240	0	0
8	240	80	0
9	240	128	0
10	240	224	0
11	120	240	0
12	160	240	0
13	100	245	35
14	0	240	0
15	0	240	85
16	70	240	145
17	0	240	240
18	0	160	240
19	0	96	240
20	0	0	240

Pour éteindre les lumières AlienFX, sélectionnez Éteint.

REMARQUE: Ces fonctions sont disponibles uniquement quand Spectre est désactivé.

Personalisé

C'est un menu en lecture seule. Lorsque vous utilisez Couleur ou / et Spectre pour effectuer des ajustements d'éclairage LED, l'état de ce menu indique Éteint; Lorsque vous effectuez les ajustements d'éclairage LED via l'application AlienFX, le statut devient Sur.

Spectre	Quand vous sélectionnez Sur, les lumières AlienFX des 4 zones brillent et changent de couleur en série du spectre de couleurs : rouge, orange, jaune, vert, bleu, indigo et violet.
	Alienware 34 Monitor
	Jeux	Toutes zones
	Luminosite/Contraste	Zone 1: Arrière	✔
	Source entree	Zone 2: Pied	×
	Éclairage AlienFX	Zone 3: Lumière bis
	Audio	Zone 4: Alimentation
	Menu	Personnalisé	Sur
	Personnaliser	Spectre	Eteint
	Divers	Réinit. éclairage AlienFX
AW3420DW
Réinit. éclairage AlienFX	Rétablit tous les paramètres sous le menu Éclairage AlienFX aux valeurs d'usine.
Audio	Alienware 34 Monitor
	Jeux	Volume	50
	Luminosite/Contraste	Réinit. audio
	Source entree
	Éclairage AlienFX
	Audio
	Menu
	Personnaliser
	Divers
AW3420DW
Volume	Permet de régler le niveau de volume de la sortie casque. Utilisez la manette pour régler le niveau de volume de 0 à 100.
Réinit. audio	Rétablit tous les paramètres sous le menu Audio aux valeurs d'usine.

Menu

Sélectionnez cette option pour régler les paramètres de l'OSD, comme la langue affichée, la durée pendant laquelle le menu reste affiché à l'écran, etc.

Langue	Choisit une des huit langues disponibles (Anglais, Espagnol, Français, Allemand, Portugais brésilien, Russé, Chinois simplifié ou Japonais) pour l'affichage de l'OSD.
Transparence	Sélectionnez cette option pour changer la transparence du menu en déplaçant la manette vers le haut ou vers le bas (min. 0/max. 100).
Minuterie	Définit la durée pendant laquelle l'OSD restera activé après avoir déplaced la manette ou appuyé sur un bouton.Déplacez la manette pour déplacer le curseur par incréments de 1 secondes, de 5 à 60 secondes.
Réinit. menu	Rétablit tous les paramètres sous le menu Menu aux valeurs d'usine.

Personnaliser

Toucheraccourci 1	Permet désir une fonctionnalité parmi Modes depréglage, Mode amélioration jeu, Stabilisateur foncé,Luminosité/Contraste, Source entrée, ou Volume et la définir comme touche de raccourci.
Toucheraccourci 2
Toucheraccourci 3

Personnalisation réinitialisée. Rétablit tous les paramètres sous le menu Personnaliser aux valeurs d'usine.

Divers

Infos D'affichage	Affiche les paramètres actuels du moniteur.
Firmware	Affiche la version du microprogramme de votre moniteur.
Économie d'énergie	Le réglage par défaut est Sur, permettant au moniteur d'entrée en voille quand le système entre en voille.Sélectionner Éteint peut empêcher le moniteur d'entrée en voille prolongée et d'être incapable de se réveiller.REMARQUE: Appuyer un bouton (y compris le bouton de la manette) sur le panneau arrière du moniteur peut également réveiller le moniteur après qu'il entre en voille prolongée.
Réinitialisation	Réinitialise tous les réglages de l'OSD aux valeurs par défaut de l'usine.

Messages d'avertissement OSD

Lorsque le moniteur entre en mode Économie d'énergie, le message suivant s'affiche :

Quand Réinitialisation est sélectionné, le message suivant apparait :

Voir Dépannage pour plus d'informations.

Réglage de la résolution maximale

Pour régler le moniteur sur la résolution maximale :

Sous Windows 7, Windows 8 et Windows 8.1 :

1. Pour Windows 8 et Windows 8.1 seulement, Sélectionnez la vignette Bureau pour passer au bureau classique.
2. Faites un clic-droit sur le bureau et sélectionnez Résolution d'écran.
3. Cliquez sur la liste déroulante de la Résolution d'écran et sélectionnez 3440 x 1440.
4. Cliquez sur OK.

Sous Windows 10 :

1. Faites un clic-droit sur le bureau et cliquez sur Paramètres d'affichage.
2. Cliquez sur Paramètres d'affichage avancés.
3. Cliquez sur la liste déroulante de Résolution et sélectionnez 3440 x 1440.
4. Cliquez sur Appliquer.

Si vous ne voyez pas l'option 3440 × 1440, vous avez peut-être besoin de mettre à jour votre pilote graphique. Selon votre ordinateur, menez à bien l'une des procédures suivantes:

Si vous avez un ordinateur de bureau ou portable Dell :

• Allez sur www.dell.com/support, saisissez votre tag de service et téléchargez le dernier pilote pour votre carte graphique.

Si vous utilisez un ordinateur d'une marque autre que Dell (portable ou de bureau):

• Allez sur le site de support de votre ordinateur et téléchargez les derniers pilotes graphiques.
• Allez sur le site de support de votre carte et téléchargez les derniers pilotes graphiques.

À l'aide de l'inclinaison, du pivotement et du déploiement vertical

REMARQUE : Les instructions suivantes sont applicables uniquement pour fixer le pied qui a été livré avec votre moniteur. Si vous fixez un pied que vous avez acheté d'une autre source, suivez les instructions d'installation fournies avec le pied.

Extension d'inclinaison et de pivotement

Avec le pied fixé au moniteur, vous pouvez incliner et faire pivoter le moniteur pour l'angle de vision le plus confortable.

REMARQUE: Le pied n'est pas installé en usine. REMARQUE: L'angle d'inclinaison de ce moniteur est compris entre -5° et +5°, ce qui ne permet pas les mouvements de pivotement.

Extension verticale

REMARQUE: Le pied se déploie verticalement jusqu'à 130 mm. Les figures ci-dessous illustrent comment déployer le pied verticalement.

Utiliser l'application alienfx

Vous pouvez configurer les effets d’éclairage LED sur plusieurs zones distinctes de votre moniteur Alienware via AlienFX dans AWCC (Alienware Command Center).

REMARQUE: Si vous avez un ordinateur de bureau ou ordinateur portable Alienware Gaming, vous pouvez accéder directement à AWCC pour contrôler les éclairages.

REMARQUE : Pour plus d'informations, voir l'aide en ligne d'Alienware Command Center.

Conditions préalables

Avant d'installer AWCC sur un système non-Alienware :

Assurez-vous que le système d'exploitation de votre ordinateur est Windows 10 R3 ou ultérieur. Assurez-vous que votre connexion Internet est active. Assurez-vous que le câble USB fourni est connecté au moniteur Alienware et à l'ordinateur.

1. L'application AWCC est téléchargée et sera automatiquement installée. L'installation prend quelques minutes.
2. Accédez au dossier du programme pour vous assurer que l'installation est réussie. Vous pouvez également lancer l'application AWCC dans le menu Démarrer.
3. Lancez AWCC et procédez comme suit pour télécharger les composants logiciels supplémentaires :
4. Dans la fenêtre Paramètres, cliquez sur Windows Update, puis sur Rechercher les mises à jour pour vérifier la progression de la mise à jour du pilote Alienware.
5. Si la mise à jour du pilote ne répond pas sur votre ordinateur, installez AWCC depuis le site Web Support Dell.

Installer AWCC depuis le site web support dell

1. Téléchargez la dernière version des éléments suivants sur le site www.dell.com/support/drivers.
2. Alienware Command Center
3. Alienware AW3420DW Monitor
4. Naviguez jusqu'au dossier dans lequel vous avez enregistré les fichiers d'installation.
5. Double-cliquez sur le fichier d'installation et suivez les instructions à l'écran pour terminer l'installation.

Naviguer dans la fenêtre alienfx

Avec Alienware Command Center, AlienFX vous permet de contrôler les couleurs d'éclairage DEL et les effets de transition pour votre monitateur Alienware.

Dans l'écran d'accueil AWCC, cliquez sur FX dans la barre de menus supérieure pour accéder à l'écran d'accueil d'AlienFX.

Le tableau suivant décrit les fonctions et fonctionnalités de l'écran d'accueil :

No.	Fonctions	Descriptions
A	CREATE NEW THEME... (CRÉER UN NOUVEAU THÈME...)	Cliquez sur + puis entrez un nom dans la zone de texte pour ajouter un thème.
B	Modifier les contrôlés	• EDIT (MODIFIER): Fournit des options vous permottant de personneliser les paramètres d'éclairage pour votre thème. • GO DIM (ESTOMPER): Rend la lumière plus faible. • GO DARK (ASSOMBRIR): Éteint la luzière.
C	Composants du thème	Vous pouvez utiliser ces composants (LIGHTING (ECLAIRAGE), MACROS, SETTINGS (PARAMÈTRES)) pour transformer le thème sélectionné en thème principal actif.
D	Liste de THEMES (THÉMES)	Affiche les thèmes en vue liste ou en vue grille.
E	Commandes de l'arrête-plan	Ajuste les effets d'animation de l'arrière-plan.
F	Aide	Cliquez dessus pour acceder à l'aide en ligne d'AWCC.
G	Commandes de la fenêtre	Vou陏ces utiliser les boutons pour réduire, agrandir ou restaurer la taille de la fenêtre. Quand × est sélectionné, l'application se fermera.

Lorsque vous commencez à personnaliser un thème, vous devriez voir l'écran suivant :

Écran avec la vue avant du moniteur

Écran avec la vue arrêté du moniteur

Le tableau suivant décrit les fonctions et fonctionnalités de l'écran :

No.	Fonctions	Descriptions
H	Panneau LIGHTING (ÉCLAIRAGE)	Utilisez les commandes de ce panneau pour configurer les effets d'éclairage pour un thème.Voir Régler les effets d'éclairage pour des détails.
I	SAVE THEORY (ENREGISTRER LE THÈME)	Cliquez pour enregistrer tous les ajustements et modifications du thème.
J	Sélection de la zone	Pour effectuer des ajustements pour une seule zone, cochez la case spécifique. Pour effectuer des ajustements pour toutes les zones, cochez la case All Zones (Toutes les zones).
K	Aperçu en direct	Les zones d'éclairage sont numéroétées avec des légendes. Vous pouvez sélectionner une seule zone enclinquant sur le nombre de l'image. Lorsque vous effectuez des ajustements d'éclairage, l'aperçu du moniteur affiche les nouveaux effets simultanément.
L	Miniatures	Affiche les miniatures des moniteurs Alienware connectés à votre ordinateur. L' image affichée dans la zone d'aperçu en direct est sélectionnée dans cette liste de miniatures.

Créer un thème

Pour créer un thème avec vos paramètres d'éclairage préférés :

1. Lancez AWCC.
2. Cliquez sur FX dans la barre de menus supérieure pour accéder à l'écran d'accueil d'AlienFX.
3. Dans le coin supérieur gauche de la fenêtre, cliquez sur + pour créer un nouveau thème.
4. Dans la zone de texte CREATE NEW THEORY (CRÉER UN NOUVEAU THÈME), saisissez le nom du thème.
5. Spécifiez la ou les zones d'éclairage pour lesquelles vous souhaitez effectuer des ajustements d'éclairage :
6. en sélectionnant la ou les cases à cocher situées au-dessus de la zone d'aperçu en direct, ou
7. en cliquant sur la légende numérotée sur l'image du moniteur
8. Dans le panneau LIGHTING (ÉCLAIRAGE), Sélectionnez vos effets d'éclairage préféré

REMARQUE: L'option Spectrum (Spectre) n'est disponible que lorsque vous sélectionnez All Zones (Toutes les zones) pour effectuer des ajustements d'éclairage.

1. Répétez étape 5 et étape 6 pour rendre plus d'options de configuration disponibles selon vos préférences.
2. Une fois terminé, cliquez sur SAVE THEME (ENREGISTRER LE THÈME). Une notification toast apparaît dans le coin inférieur droit de l'écran.

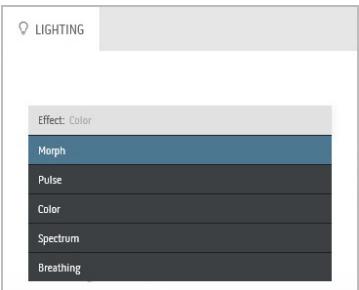

Régler les effets d'éclairage

Le panneau LIGHTING (ÉCLAIRAGE) fournit divers effets d'éclairage. Vous pouvez cliquer sur Effect (Effet) pour ouvrir un menu déroulant avec les options disponibles.

REMARQUE : Les options affichées peuvent varier en fonction de la ou des zones d'éclairage spécifiques.

Descriptions

L'effet change la couleur de la lumière en une autre par une transition fluide.

Pour effectuer des ajustements :

1. Choisissez une couleur préférée dans la palette de couleurs ou la liste des PRESET COLORS (COULEURS PRÉDÉFINIES). La couleur sélectionnée et ses codes de couleur RVB seront affichés dans le champ de droite.

REMARQUE: Pour changer la couleur, utilisez les boutons fléchés haut et bas situés à côté des zones R/V/B pour modifier les codes de couleur.

1. Pour ajouter la couleur sélectionnée à la liste de YOUR COLORS (VOS COULEURS) pour un accès rapide à l'avenir, cliquez sur. Au plus 12 couleurs peuvent être ajoutées à la liste.

REMARQUE: Pour supprimer une pastille de couleur existante de la liste, cliquez dessus avec le bouton droit de la souris.

1. Répétez les étapes précédentes pour spécifier la Color 2 (Couleur 2) comme couleur d'éclairage de fin.
2. Faites glisser le curseur BRIGHTNESS (LUMINOSITE) pour ajuster la luminosité de la couleur.
3. Faites glisser le curseur TEMPO pour ajuster la vitesse de transition.

LIGHTING

Effect: Pulse

L'effet fait clignoter la lumière avec une courte pause.

Pour effectuer des ajustements :

1. Choisissez une couleur préférée dans la palette de couleurs ou la liste des PRESET COLORS (COULEURS PRÉDÉFINIES). La couleur sélectionnée et ses codes de couleur RVB seront affichés dans le champ de droite.

REMARQUE: Pour changer la couleur, utilisez les boutons fléchés haut et bas situés à côté des zones R/V/B pour modifier les codes de couleur.

1. Pour ajouter la couleur sélectionnée à la liste de YOUR COLORS (VOS COULEURS)

Pour un accès rapide à l'avenir, cliquez sur. Au plus 12 couleurs peuvent être ajoutées à la liste.

REMARQUE: Pour supprimer une pastille de couleur existante de la liste, cliquez dessus avec le bouton droit de la souris.

1. Faites glisser le curseur BRIGHTNESS (LUMINOSITE) pour ajuster la luminosité de la couleur.
2. Faites glisser le curseur TEMPO pour ajuster la vitesse de pulsation.

Descriptions

L'effet donne à la lumière LED une seule couleur statique.

Pour effectuer des ajustements :

1. Choisissez une couleur préférée dans la palette de couleurs ou la liste des PRESET COLORS (COULEURS PRÉDÉFINIES). La couleur sélectionnée et ses codes de couleur RVB seront affichés dans le champ de droite.

REMARQUE: Pour changer la couleur, utilisez les boutons fléchés haut et bas situés à côté des zones R/V/B pour modifier les codes de couleur.

1. Pour ajouter la couleur sélectionnée à la liste de YOUR COLORS (VOS COULEURS)

Pour un accès rapide à l'avenir, cliquez sur. Au plus 12 couleurs peuvent être ajoutées à la liste.

REMARQUE: Pour supprimer une pastille de couleur existante de la liste, cliquez dessus avec le bouton droit de la souris.

1. Faites glisser le curseur BRIGHTNESS (LUMINOSITE) pour ajuster la luminosité de la couleur.

Descriptions

L'effet fait changer la lumière en série de spectre : rouge, orange, jaune, vert, bleu, indigo et violet.

Vous pouvez faire glisser le curseur TEMPO pour ajuster la vitesse de transition.

REMARQUE: L'option n'est disponible que lorsque vous sélectionnez All Zones (Toutes les zones) pour effectuer des ajustements d'éclairage.

L'effet fait passer la lumière de fort à faible. Pour effectuer des ajustements :

1. Choisissez une couleur préférée dans la palette de couleurs ou la liste des PRESET COLORS (COULEURS PRÉDÉFINIES). La couleur sélectionnée et ses codes de couleur RVB seront affichés dans le champ de droite.

REMARQUE: Pour changer la couleur, utilisez les boutons fléchés haut et bas situés à côté des zones R/V/B pour modifier les codes de couleur.

1. Pour ajouter la couleur sélectionnée à la liste de YOUR COLORS (VOS COULEURS)

Pour un accès rapide à l'avenir, cliquez sur. Au plus 12 couleurs peuvent être ajoutées à la liste.

1. Faites glisser le curseur TEMPO pour ajuster la vitesse de transition.

Dépannage

MISE EN GARDE: Avant de débuter quelque procédure que ce soit de cette section, suivez les Consignes de sécurité.

Test-auto

Votre moniteur dispose d'une fonction de test automatique qui vous permet de vérifier s'il fonctionne correctement. Si votre moniteur et votre ordinateur sont connectés correctement mais que l'écran du moniteur reste éteint, effectuez le test automatique du moniteur en suivant ces étapes :

1. Éteignez votre ordinateur et le moniteur.
2. Débranchez le câble vidéo à l'arrête de l'ordinateur. Afin de vous assurer du bon fonctionnement du Test Automatique, déconnectez tous les câbles numériques situés à l'arrête de l'ordinateur.
3. Rallumez le moniteur.

REMARQUE: Une boîte de dialogue doit apparaître à l'écran (sur un arrêté-plan noir) si le moniteur ne peut pas détecter un signal vidéo et s'il fonctionne correctement. En mode auto-test, le témoin d'alimentation DÉL est blanc clignotant.

REMARQUE: Cette boîte de dialogue apparaitra également lors du fonctionnement habituel du système en cas de déconnexion ou de dommages du cable vidéo.

1. Éteignez votre moniteur et reconnectez le cable video; puis rallumez votre ordinateur ainsi que votre moniteur.

Si l'écran de votre moniteur n'affiche toujours aucune image après avoir suivi la procédure précédente, vérifiez votre contrôleur vidéo et votre ordinateur, puisque votre moniteur fonctionne correctement.

Diagnostiques intégrés

Votre moniteur a un outil de diagnostic intégré qui vous aide à déterminer si l'anomalie d'écran que vous avez est un problème inherent à votre moniteur, ou à votre ordinateur et carte vidéo.

REMARQUE : Vous pouvez effectuer le diagnostic intégré quand le câble vidéo est débranché et le monitor est en mode test automatique.

Exécutez le diagnostic intégré :

1. Assurez-vous que l'écran est propre (pas de particules de poussière sur la surface de l'écran).
2. Débranchez le câble vidéo à l'arrêt de l'ordinateur ou du moniteur. Le moniteur se rend alors dans le mode de test automatique.
3. Appuyez et maintenez Bouton 3 pendant 5 secondes. Un écran gris apparait après 1 seconde.
4. Examinez soigneusement l'écran pour détecter des anomalies.
5. Appuyez sur Bouton 3 à nouveau. L'affichage de l'écran doit passer au rouge.
6. Examinez l'écran pour détecter des anomalies quelconques.
7. Répétez les étapes 5 et 6 pour inspecter l'affichage avec des écrans verts, bleus, noirs et blancs.

Le test est terminé quand l'écran blanc apparait. Pour quitter, appuyez à nouveau sur le Bouton 3.

Si vous ne détectez pas d'anomalies quelconques lors de l'utilisation de l'outil de diagnostic intégré, le moniteur fonctionne correctement. Vérifiez la carte vidéo et l'ordinateur.

Problèmes généraux

Le tableau suivant contient les informations générales relatives aux problèmes courants du moniteur que vous pouvez rencontrer, et les solutions possibles :

Symptômes courants	Description du problème	Solutions possibles
Pas de video/ Témoin d'alimentation éteinte	Pas d'image	• Assurez-vous que le cable video reliant l'ordinateur et le moniteur est correctement branché et fixé. • Vérifiez que la prise de courant marche correctement en branchant un autre apparilélectrique dessus. • Assurez-vous que le bouton d'alimentation est complètement enforcé. • Assurez-vous que la source d'entrée correcte est sélectionnée dans le menu Source entrée.
Pas de video/ Témoin d'alimentation allumé	Pas d'image ou pas de luminosité	• Augmentez les contrôles de luminosité et de contraste dans le menu Luminosité/Contraste. • Effectuez la vérification à l'aide de la fonction de test automatique de l'écran. • Vérifiez qu'il n'y a pas de broches tordues ou cassées à l'extrémité du cable video. • Exécutez le diagnostic intégré. • Assurez-vous que la source d'entrée correcte est sélectionnée dans le menu Source entrée.
Mauvaise mise au point	L'image est floue, trouble ou voilée	• Retirez les cables de ballonge video. • Effectuez la réinitialisation du moniteur aux paramètres d'usine. • Modifier la résolution video pour obtenir le rapport d'aspect correct.
Vidéo tremblante / vacillante	Image comportant des vagues ou un léger mouvement	• Effectuez la réinitialisation du moniteur aux paramètres d'usine. • Vérifiez les facteurs environnementaux. • Déplacez le moniteur et testez-le dans une autre piece.
Pixels manquants	L'écran LCD affiche des points	Éteignez et rallumez.Certains pixels éteints d'une manière permanente sont un défaut naturel de la technologie LCD.Pour plus d'informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l'adresse :www.dell.com/support/monitors.
Pixels fixes	L'écran LCD affiche des points lumineux	Éteignez et rallumez.Certains pixels éteints d'une manière permanente sont un défaut naturel de la technologie LCD.Pour plus d'informations sur la Qualité des moniteurs Dell et la Politique sur les pixels, voir le site de Support de Dell à l'adresse :www.dell.com/support/monitors.
Problèmes de luminosité	Image trop terne ou trop lumineuse	Effectuez la réinitialisation du monitreur aux paramètres d'usine.Ajustez les contrôlles de luminosité et de contraste dans le menu Luminosité/Contraste.
Distorsion géométrique	Image mal centrée	Effectuez la réinitialisation du monitreur aux paramètres d'usine.
Lignes Horizontales et Verticales	L'écran affiche une ou plusieurs lignes	Effectuez la réinitialisation du monitreur aux paramètres d'usine.Effectuez la procédure de test automatique du monitreur et déterminez si de telles lignes apparaissent également dans le mode de test automatique.Vérifie qu'il n'y a pas de broches tordues ou cassettes à l'extrémité du cable video.Exécatez le diagnostic intégré.
Problèmes de synchronisation	L'écran est brouillé ou semble découvert en pièces	Effectuez la réinitialisation du monitreur aux paramètres d'usine.Effectuez la procédure de test automatique du monitreur pour déterminer si l'écran brouillé apparaît également dans le mode de test automatique.Vérifie qu'il n'y a pas de broches tordues ou cassettes à l'extrémité du cable video.Redémarrez l'ordinateur en mode sans échec.
Problèmes liés à la sécurité	Signes visibles de fumée ou d'étinçelles	N'effectuez aucun dépannage.Contactacter Dell immédiatement.

Problèmes spécifiques au produit

Problèmes intermittents	Mauvais fonctionnement marche et arrêt du moniteur	• Assurez-vous que le cable video reliant l'ordinateur au moniteur est correctement branché et fixé. • Effectuez la réinitialisation du moniteur aux paramètres d'usine. • Effectuez la procédure de test automatique du moniteur pour déterminer si le problème intermittent se produit dans le mode de test automatique.
Couleur manquante	Couleur d'image manquante	• Effectuez la vérification à l'aide de la fonction de test automatique de l'écran. • Assurez-vous que le cable video reliant l'ordinateur au moniteur est correctement branché et fixé. • Vérifie qu'il n'y a pas de broches tordues ou cassées à l'extrémité du cable video.
Mauvais couleur	La couleur de l'image n'est pas bonne	• Changez les réglages des Modes de préréglage dans le menu OSD Jeux en fonction de l'application. • Réglez la valeur R/V/B sous Couleur Perso dans le menu OSD Jeux. • Exécutez le diagnostic intégré.
Ré attention d'image en raison d'une image statique laissée sur le moniteur de façon prolongée	L'ombre faible d'une image statique affichée apparaît sur l'écran	• Utilisez la fonctionnalité de gestion du courant pour éteindre le moniteur quand vous ne l'utilisez pas. (Pour plus d'informations, voir Modes de gestion d'énergie). • Vous pouvez également utiliser un écran de voir qui change dynamiquement.

Symptômes spécifiques	Description du problème	Solutions possibles
L'image à l'écran est trop petite	L'image est centré à l'écran mais n'occappe pas toute la zone d'affichage	Effectuez la réinitialisation du moniteur aux paramètres d'usine.

Problèmes spécifiques à l'interface Universal Serial Bus (USB)

Impossible de régler le moniteur avec les boutons situés sur le panneau arrière.	L'OSD n'apparait pas à l'écran	Éteignez le moniteur, débranchez le cordon d'alimentation puis rebranchez-le et rallumez le moniteur.
Aucun signal d'entrée lorsque l'utilisateur appuie sur les commandes	Pas d'image, la diode est bleue	Vérifiez la source du signal. Assurez-vous que l'ordinateur n'est pas en mode d'économie d'énergie en déplaçant la souris ou en appuyant sur une touche du clavier.Vérifie que le cable de signal est correctement branché. Rebranchez-le si nécessaire.Réinitialisez l'ordinateur ou le lecteur video.
L' image ne remplit pas tout l'écran	L' image ne peut pas replir la hauteur ou la largeur de l'écran	En raison des différents formats video (proportions), le moniteur peut s'afficher en plein écran.Exécutez le diagnostic intégré.

Symptômes spécifiques	Description du problème	Solutions possibles
L'interface USB ne fonctionne pas	Les pérophériques USB ne fonctionnent pas	Vérifie que vous moniteur est allumé.Rebranche le cable montant sur votre ordinateur.Reconnectez les pérophériques USB (connecteur en aval).Éteignez et rallumez de nouveau le moniteur.Redémarrez l'ordinateur.Certains pérophériques USB tels que les HDD portables nécessitent un courant électrique plus élevé, branchez le pérophérique directement sur votre ordinateur.
L'interface USB 3.0 Super vitesse est lente	Les pérophériques USB 3.0 Super vitesse fonctionnent sentiment voire pas du tout	Vérifiez que votre ordinateur est compatible USB 3.0. Certsains ordinateurs ont à la fois des ports USB 3.0, USB 2.0 et des ports USB 1.1. Assurez-vous que vous utilisez le bon port USB. Rebranchez le cable montant sur votre ordinateur. Reconnectez les pérophériques USB (connecteur en aval). Redémarrez l'ordinateur.
Les pérophériques USB sans fil cessent de fonctionner quand un pérophérique USB 3.0 est branché	Les pérophériques USB sans fil répondent sentiment ou ne fonctionnent que lorsque la distance entre eux et leur récepteur diminue	Augmentez la distance entre les pérophériques USB 3.0 et le récepteur sans fil USB. Positionnez le récepteur USB sans fil aussi très que possible des pérophériques USB sans fil. Utilisez un cable d'extension USB pour positionner le récepteur USB sans fil aussi loin que possible du port USB 3.0.

Appendice

MISE EN GARDE: Consignes de sécurité

MISE EN GARDE : L'utilisation de commandes, réglages ou procédures autres que spécifiés dans cette documentation peut causer l'exposition à un choc, à des risques électriques, et/ou à des risques mécaniques.

Pour des informations sur les consignes de sécurité, voir les Informations relatives à la sécurité, à l'environnement et à la réglementation.

Déclaration de la FCC (états-unis seulement) et autres informations réglementaires

Pour la déclaration de la FCC et les autres informations réglementaires, visitez le site Web suivant sur la conformité: www.dell.com/regulatory_compliance.

Contacter dell

Pour les clients aux États-Unis, appelez le 800-WWW-DELL (800-999-3355).

REMARQUE: Si vous n'avez pas de connexion Internet active, vous pouvez trouver l'information pour nous contacter sur notre facture d'achat, votre bordereau d'emballage, votre relevé ou le catalogue des produits Dell.

Dell offre plusieurs options de services et d’assistance téléphonique et en ligne. Leur disponibilité est différente suivant les pays et les produits, et certains services peuvent ne pas vous être offerts dans votre région.

• Assistance technique en ligne: www.dell.com/support/monitors
• Contacter Dell: www.dell.com/contactdell
