| Type de produit | Réfrigérateur combiné |
| Caractéristiques techniques principales | Froid statique, classe énergétique F |
| Alimentation électrique | 220-240 V, 50 Hz |
| Dimensions approximatives | Hauteur : 177 cm, Largeur : 54 cm, Profondeur : 55 cm |
| Poids | 60 kg |
| Capacité totale | 250 litres |
| Type de réfrigération | Froid statique |
| Fonctions principales | Réfrigération, congélation, éclairage LED |
| Entretien et nettoyage | Nettoyage intérieur régulier avec un chiffon humide, dégivrage manuel |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées standard, réparabilité modérée |
| Sécurité | Protection contre les surcharges, conforme aux normes de sécurité électrique |
| Informations générales utiles | Garantie de 2 ans, service après-vente disponible |
FOIRE AUX QUESTIONS - EN3214JOW ELECTROLUX
Questions des utilisateurs sur EN3214JOW ELECTROLUX
Le niveau sonore d'un réfrigérateur est une information importante pour évaluer son impact sur le confort acoustique dans votre cuisine ou votre espace de vie. Pour le modèle ELECTROLUX EN3214JOW, le niveau sonore est généralement situé dans une fourchette standard pour les réfrigérateurs domestiques.
Ce modèle produit un bruit d'environ 40 décibels, ce qui correspond à un niveau sonore relativement discret, comparable au bruit d'une bibliothèque calme. Ce niveau sonore permet une utilisation confortable sans gêne auditive majeure.
Il est important de noter que le niveau sonore peut varier légèrement selon les conditions d'utilisation, la température ambiante et l'état d'entretien de l'appareil.
Téléchargez la notice de votre NC au format PDF gratuitement ! Retrouvez votre notice EN3214JOW - ELECTROLUX et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EN3214JOW de la marque ELECTROLUX.
EN3214JOW ELECTROLUX
3. DESCRIPTION DE L'APPAREIL6 4. FONCTIONNEMENT 7 5. UTILISATION QUOTIDIENNE7 Vous trouverez ces informations sur la plaque signalétique. Avertissement/Consignes de sécurité Informations générales et conseils Informations en matière de protection de l'environnement Sous réserve de modifications.
1.1 Sécurité des enfants et des personnes vulnérables
Ne laissez pas les enfants jouer avec l'appareil.
Ne laissez pas les emballages à la portée des enfants. Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.
1.2 Consignes générales de sécurité
– pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour.
Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou dans la structure intégrée, ne soient pas obstrués. N'utilisez aucun dispositif mécanique ou autre appareil pour accélérer le processus de dégivrage que ceux recommandés par le fabricant.
Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de nettoyage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques. Ne conservez aucune substance explosive dans cet appareil, comme des aérosols contenant un produit inflammable. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger. Si l'appareil est équipé d'un distributeur de glaçons ou d'eau, remplissez-le uniquement avec de l'eau potable. Si l'appareil nécessite un raccordement à l'arrivée d'eau, raccordez-le uniquement à une arrivée d'eau potable. La pression de l'arrivée d'eau (minimale et maximale) doit être comprise entre 1 bar (0,1 MPa) et 10 bars (1 MPa).
2. INSTRUCTIONS DE SÉCURITÉ
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd.

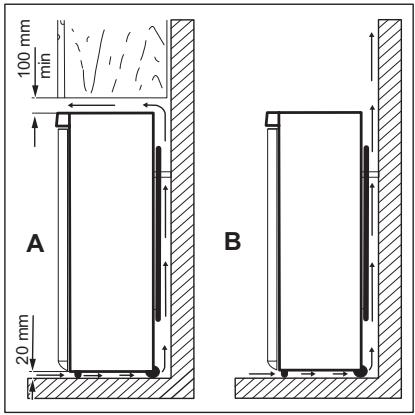

Portez toujours des gants de sécurité. • Assurez-vous que l'air circule autour de l'appareil. • Attendez au moins 4 heures avant de brancher l'appareil sur le secteur. Cela permet à l'huile de refouler dans le compresseur. • N'installez pas l'appareil à proximité d'un radiateur, d'une cuisinière, d'un four ou d'une table de cuisson. • La surface arrière de l'appareil doit être positionnée contre un mur.
• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien. • Utilisez toujours une prise antichoc correctement installée. • N'utilisez pas d'adaptateurs multiprises ni de rallonges. • Veillez à ne pas endommager les composants électriques tels que la fiche secteur, le câble d'alimentation ou le compresseur. Contactez le service après-vente ou un électricien pour changer les composants électriques. • Le câble d'alimentation doit rester en dessous du niveau de la fiche secteur. • Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé. • Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
AVERTISSEMENT! Risque de blessures, de brûlures, d'électrocution ou d'incendie. • Ne modifiez pas les caractéristiques de cet appareil.
• Ne placez aucun appareil électrique
(sorbetière, etc.) dans l'appareil, en l'absence d'indications du fabricant. • Veillez à ne pas endommager le circuit frigorifique. Il contient de l'isobutane (R600a), un gaz naturel ayant un niveau élevé de compatibilité environnementale. Ce gaz est inflammable. • Si le circuit frigorifique est endommagé, assurez-vous de l'absence de flammes et de sources d'ignition dans la pièce. Aérez la pièce. • Évitez tout contact d'éléments chauds avec les parties en plastique de l'appareil. • Ne placez jamais de boissons gazeuses dans le congélateur. Cela engendrerait une pression sur le récipient de la boisson. • Ne stockez jamais de gaz ou de liquide inflammable dans l'appareil. • Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci. • Ne touchez pas le compresseur ni le condenseur. Ils sont chauds. • Ne retirez pas et ne touchez pas les éléments du compartiment congélateur avec les mains mouillées ou humides. • Lorsque vous retirez un bâtonnet glacé de l'appareil, ne le mangez pas immédiatement. Attendez quelques minutes. • Ne recongelez jamais un aliment qui a été décongelé. • Respectez les instructions de stockage figurant sur l'emballage des aliments surgelés.
2.4 Entretien et nettoyage
AVERTISSEMENT! Risque de blessure corporelle ou de dommages matériels. • Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur. • Cet appareil contient des hydrocarbures dans son circuit de réfrigération. L'entretien et la recharge du circuit de réfrigération doivent être effectués par un professionnel qualifié.
• Le circuit frigorifique et les matériaux d'isolation de cet appareil préservent la couche d'ozone.
• La mousse isolante contient un gaz inflammable. Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut. • N'endommagez pas la partie du circuit de réfrigération située à proximité du condenseur thermique.
AVERTISSEMENT! Risque de blessure ou d'asphyxie. • Débranchez l'appareil de l'alimentation électrique. • Coupez le câble d'alimentation et mettez-le au rebut.
3. DESCRIPTION DE L'APPAREIL

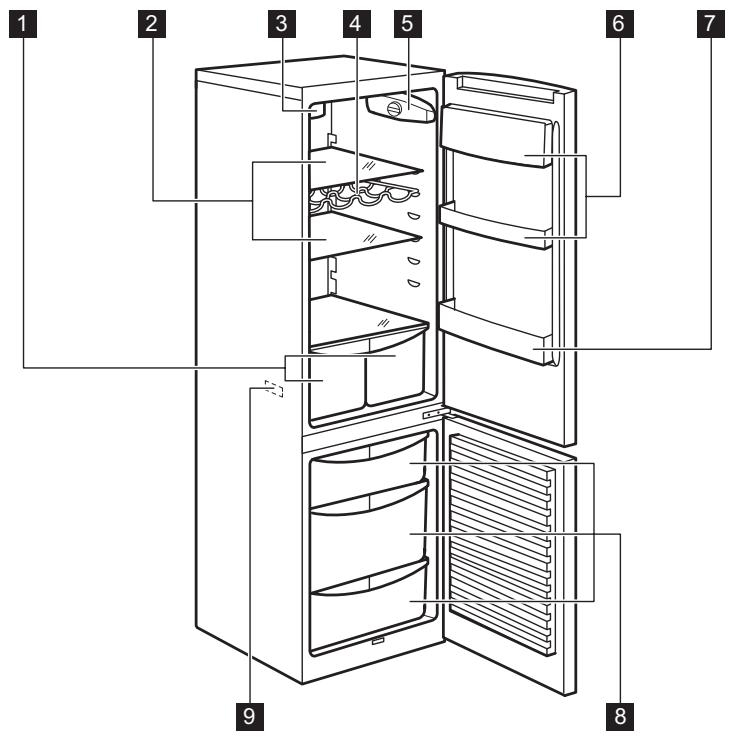

3.1 Vue d'ensemble du produit 1 Tournez le thermostat vers la droite sur une position médiane.
Pour éteindre l'appareil, tournez le thermostat sur la position « O ».
4.3 Réglage de la température
La température est régulée automatiquement. Pour utiliser l'appareil, procédez comme suit : • tournez le thermostat vers le réglage minimal pour obtenir le niveau de froid minimal. • tournez le thermostat vers le réglage maximal pour obtenir le niveau de froid maximal. Un réglage intermédiaire est généralement le plus indiqué.
Toutefois, on obtiendra le réglage exact en tenant compte du fait que la température
à l'intérieur de l'appareil dépend de plusieurs facteurs : • la température ambiante • la fréquence d'ouverture du couvercle • la quantité d'aliments stockés • l'emplacement de l'appareil. Si la température ambiante est élevée ou l'appareil très rempli et si le thermostat est réglé sur la température la plus basse, il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation de givre sur la paroi arrière. Pour éviter cet inconvénient, modifiez la position du thermostat pour obtenir moins de froid, de façon à permettre un dégivrage automatique et, par conséquent, des économies d'énergie.
5. UTILISATION QUOTIDIENNE
5.1 Congélation d'aliments frais Le compartiment congélateur est idéal pour congeler des aliments frais et conserver longtemps des aliments congelés ou surgelés. Pour congeler des aliments frais, il n'est pas nécessaire de modifier le réglage moyen. Toutefois, pour une congélation plus rapide, tournez le thermostat sur la position maximale pour obtenir plus de froid.
Dans ce cas, la température du compartiment réfrigérateur est susceptible de descendre en dessous de 0 °C. Si cela se produit, repositionnez le thermostat sur une position inférieure pour obtenir moins de froid.
Placez les aliments frais à congeler dans le compartiment du bas. La quantité maximale d'aliments frais que vous pouvez congeler par tranche de 24 heures est indiquée sur la plaque signalétique (située à l'intérieur de l'appareil). Le processus de congélation dure 24 heures : vous ne devez ajouter aucun
La zone la plus froide s'étend de la clayette en verre du bac à fruits et légumes au symbole ou à la clayette positionnée à la même hauteur que le symbole.
À la mise en service ou après un arrêt prolongé, laissez fonctionner l'appareil vide pendant au moins 2 heures avant d'introduire les produits dans le compartiment.
Les tiroirs de congélation vous permettent de trouver facilement et rapidement les aliments dont vous avez besoin. Si vous devez stocker une grande quantité d'aliments, retirez tous les tiroirs et le bac à glaçons, sauf le bac inférieur qui doit être en place afin de permettre une circulation d'air optimale. Vous pouvez ranger des aliments sur toutes les clayettes en respectant un espace de 15 mm avec la porte. AVERTISSEMENT! En cas de décongélation accidentelle, due par exemple à une coupure de courant, si la coupure a duré plus longtemps qu'indiqué au paragraphe « Autonomie de fonctionnement » du chapitre Caractéristiques techniques, consommez rapidement les aliments décongelés ou cuisezles immédiatement avant de les recongeler (une fois refroidis).
Avant utilisation, les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigérateur ou à température ambiante en fonction du temps disponible pour cette opération. Les petites portions peuvent même être cuites sans décongélation préalable : la cuisson sera cependant un peu plus longue.
5.4 Indicateur de température
Pour vous aider à contrôler correctement votre appareil, nous avons intégré un indicateur de température à votre réfrigérateur
Pour un bon stockage des aliments, assurez-vous que l'indicateur de température affiche « OK ».
Température correcte
OK Si « OK » n'est pas affiché, réglez le thermostat sur une température inférieure et attendez 12 heures avant de vérifier à nouveau.
Le thermostat nécessite un réglage
Après chargement de denrées fraîches dans l'appareil ou après des ouvertures répétées (ou une ouverture prolongée) de la porte, il est normal que l'inscription

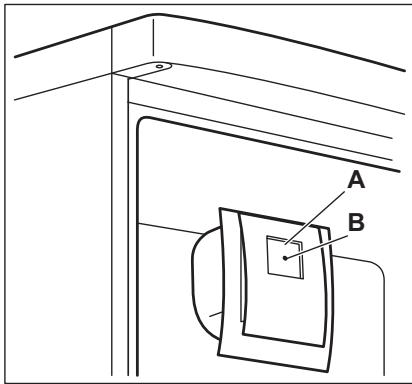

5.5 Fonction FREESTORE La fonction FREESTORE permet le refroidissement rapide des aliments et une température plus homogène dans le compartiment.
Activez la fonction FREESTORE lorsque la température ambiante est supérieure à 25 °C. Appuyez sur la touche (A) pour activer la fonction FREESTORE. Le voyant vert (B) s'allume.

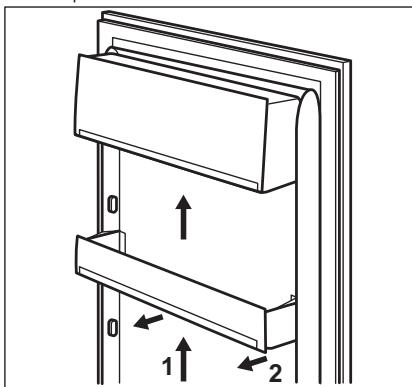

1. Faites glisser le balconnet dans le sens des flèches jusqu'à ce qu'il se libère.
2. Repositionnez-le selon les besoins.

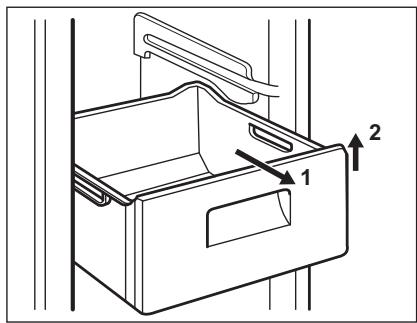

Les bacs de congélation sont équipés d'une butée afin d'empêcher leur retrait accidentel ou leur chute. Pour retirer le bac du congélateur, tirez-le vers vous et, lorsque vous atteignez la butée, retirez-le en inclinant la partie avant vers le haut.
Pour obtenir les meilleurs résultats :
• Un léger gargouillis lorsque le liquide réfrigérant est pompé.
• Un ronronnement et un bruit de pulsation provenant du compresseur lorsque le liquide réfrigérant est pompé. • Un bruit de craquement soudain provenant de l'intérieur de l'appareil provoqué par une dilatation thermique (un phénomène naturel et inoffensif). • Un léger cliquetis du thermostat lorsque le compresseur s'active ou se désactive.
6.2 Conseils d'économie d'énergie
• Évitez d'ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire. • Si la température ambiante est élevée, le thermostat réglé sur la position maximale et l'appareil plein, il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation de givre ou de glace sur l'évaporateur. Dans ce cas, réglez le thermostat sur une température plus élevée pour faciliter le dégivrage automatique, ce qui permet ainsi d'économiser de l'énergie. • S'ils sont inclus, n'enlevez pas les accumulateurs de froid du panier de congélation.
• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur
• couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques • placez correctement les aliments pour que l'air puisse circuler librement autour
6.4 Conseils pour la réfrigération
Conseil utiles : • Viande (tous types de viande) : enveloppez-la dans des sachets en plastique et placez-la sur la clayette en verre au-dessus du bac à légumes. • Pour des raisons de sécurité, ne la conservez de cette manière que pendant un ou deux jours maximum. • Aliments cuits, plats froids, etc. : ils doivent être couverts et peuvent être placés sur n'importe quelle clayette. • Fruits et légumes : placez-les une fois nettoyés dans le bac à légumes. • Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou des sachets en plastique, afin que le volume d'air avec lesquels ils sont en contact soit réduit autant que possible. • Bouteilles : elles doivent être munies d'un bouchon et être placées sur le

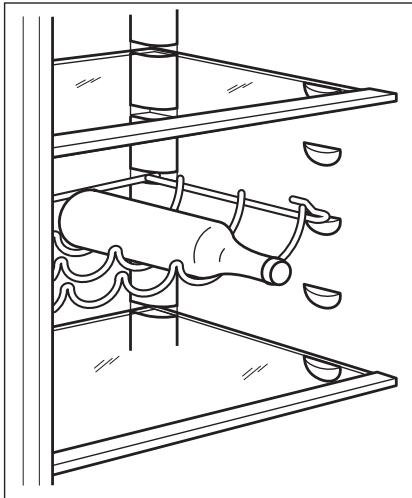

porte-bouteilles ou dans le balconnet à bouteilles de la porte.
• Bananes, pommes de terre, oignons et ail ne doivent pas être mis dans le réfrigérateur, s'ils ne sont pas emballés.
6.5 Conseils pour la congélation
Voici quelques conseils importants pour obtenir un processus de congélation optimal : • Respectez la quantité maximale de denrées fraîches que vous pouvez congeler par 24 heures figurant sur la plaque signalétique ; • Le processus de congélation dure 24 heures. N'ajoutez pas d'autres aliments à congeler pendant cette période ; • Congelez uniquement des aliments de bonne qualité, frais et nettoyés ; • Préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consommation ; • Enveloppez les aliments dans des feuilles d'aluminium ou des sachets en plastique et assurez-vous que les emballages sont étanches ; • Ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers ; • Les aliments maigres se conservent mieux et plus longtemps que les
aliments gras ; le sel réduit la durée de conservation des aliments ;
• La température très basse à laquelle se trouvent les bâtonnets glacés, s'ils sont consommés dès leur sortie du compartiment congélateur, peut provoquer des brûlures ; • L'identification des emballages est importante : indiquez la date de congélation du produit et respectez la durée de conservation indiquée par le fabricant.
6.6 Conseils pour le stockage des aliments surgelés
Pour obtenir les meilleures performances possibles : • assurez-vous que les denrées surgelées achetées dans le commerce ont été correctement entreposées par le revendeur ; • prévoyez un temps réduit au minimum pour le transport des denrées du magasin d'alimentation à votre domicile ; • évitez d'ouvrir trop souvent la porte du congélateur et ne la laissez ouverte que le temps nécessaire ; • une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être recongelés ; • ne dépassez pas la durée de conservation indiquée par le fabricant.
7. ENTRETIEN ET NETTOYAGE AVERTISSEMENT!
Reportez-vous aux chapitres concernant la sécurité.
7.1 Avertissements généraux
ATTENTION! Débranchez l'appareil avant toute opération d'entretien et de nettoyage. Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse (pour supprimer toute odeur de neuf), puis séchez-les soigneusement. ATTENTION! N'utilisez jamais de produits abrasifs ou caustiques car ils pourraient endommager le revêtement.
Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol.
L'appareil doit être nettoyé régulièrement : 1. Nettoyez l'intérieur et les accessoires avec de l'eau tiède et un détergent doux. 2. Vérifiez régulièrement les joints de porte et essuyez-les pour vous
assurer qu'ils sont propres et ne contiennent pas de résidus.
3. Rincez et séchez soigneusement. 4. S'ils sont accessibles, nettoyez le condenseur et le compresseur situés à l'arrière de l'appareil avec une brosse. Cette opération améliore les performances de l'appareil et permet des économies d'électricité.
7.5 Dégivrage du réfrigérateur
En fonctionnement normal, le givre est automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à chaque fois que le compresseur s'arrête. L'eau de dégivrage est collectée dans un récipient spécial situé à l'arrière de l'appareil, audessus du compresseur, d'où elle s'évapore. Il est important de nettoyer régulièrement l'orifice d'écoulement de la goulotte d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler à l'intérieur de l'appareil.
7.6 Dégivrage du congélateur
N'utilisez aucun dispositif mécanique ou autre moyen artificiel pour accélérer le processus de dégivrage hormis ceux recommandés par le fabricant. Une élévation de la température des denrées congelées, pendant le dégivrage, peut réduire leur durée de conservation. Mettez le thermostat sur la température la plus basse 12 heures avant d'effectuer le dégivrage afin d'assurer une réserve de froid suffisante. Une certaine quantité de givre se forme toujours sur les clayettes du congélateur et autour du compartiment supérieur. Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est comprise entre 3 et 5 mm. 1. Éteignez l'appareil, ou débranchez la fiche de la prise secteur. 2. Sortez les denrées congelées, enveloppez-les dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais. AVERTISSEMENT! Ne touchez pas les produits congelés et les surfaces givrées avec les mains humides. Risque de brûlures ou d'arrachement de la peau. 3. Maintenez la porte ouverte et utilisez la spatule en plastique comme gouttière en l'insérant dans l'emplacement prévu à cet effet. Placez au-dessous un récipient dans lequel s'écoulera
Retirez également les morceaux de glace au fur et à mesure qu'ils se détachent, avant que le processus de dégivrage ne soit terminé. 4. Une fois le dégivrage terminé, séchez soigneusement l'intérieur et conservez la spatule pour une utilisation ultérieure. 5. Mettez l'appareil en marche. Au bout de 3 heures, replacez les produits congelés dans le compartiment congélateur.
7.7 En cas de non-utilisation prolongée
Si l'appareil n'est pas utilisé pendant de longues périodes, prenez les précautions suivantes : 1. Débranchez l'appareil de l'alimentation électrique. 2. Retirez tous les aliments. 3. Dégivrez (si nécessaire) et nettoyez l'appareil ainsi que tous les accessoires. 4. Nettoyez l'appareil et tous les accessoires. 5. Laissez la porte/les portes ouverte(s) pour éviter la formation d'odeurs désagréables.
Reportez-vous aux chapitres concernant la sécurité.
8.1 En cas d'anomalie de fonctionnement
Mettez l'appareil en marche.
La fiche du câble d'aliBranchez correctement la fimentation n'est pas cor- che du câble d'alimentation rectement insérée dans la dans la prise de courant. prise de courant.
La prise de courant n'est pas alimentée.
Branchez un autre appareil
électrique à la prise de courant. Contactez un électricien qualifié.
L'appareil est bruyant.
L'appareil n'est pas stable.
Assurez-vous de la stabilité de l'appareil.
L'éclairage ne fonctionne pas.
L'éclairage est en mode veille.
Fermez puis ouvrez la porte.
L'éclairage est défectueux.
Reportez-vous au chapitre
« Remplacement de l'ampoule ».
Le compresseur fonctionne Il y a une erreur dans le
Reportez-vous au chapitre en permanence. réglage de la température. « Fonctionnement ». Trop de produits ont été introduits simultanément.
Attendez quelques heures et vérifiez de nouveau la température.
La température ambiante est trop élevée.
Reportez-vous au tableau des classes climatiques de la plaque signalétique.
« Fermeture de la porte ».
Il y a trop de givre et de glace.
La porte n'est pas correctement fermée ou le joint est déformé/sale.
Reportez-vous au chapitre
« Fermeture de la porte ».
Le bouchon de la goutPlacez correctement le boutière d'évacuation de l'eau chon de la gouttière d'évacude dégivrage n'est pas bi- ation de l'eau. en placé.
Les aliments ne sont pas correctement emballés.
Emballez les produits de façon plus adaptée.
Il y a une erreur dans le
Reportez-vous au chapitre réglage de la température. « Fonctionnement ». De l'eau s'écoule à l'intérieur du réfrigérateur.
L'orifice d'écoulement de Nettoyez l'orifice d'écoulel'eau de dégivrage est ob- ment de l'eau de dégivrage. strué.
Des aliments empêchent l'eau de s'écouler dans le réservoir d'eau.
Assurez-vous que les produits ne touchent pas la plaque arrière.
De l'eau coule sur le sol.

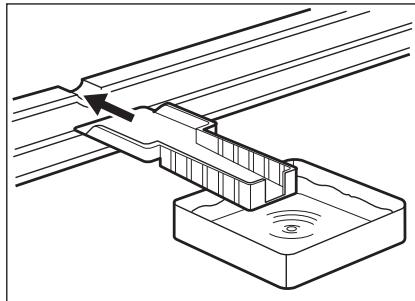

Le tuyau d'évacuation de l'eau de dégivrage n'est pas raccordé au bac d'évaporation situé audessus du compresseur.
Fixez le tuyau d'évacuation de l'eau au bac d'évaporation de l'eau de dégivrage.
La porte n'est pas dans l'alignement ou touche la grille de ventilation.
L'appareil n'est pas de ni- Reportez-vous au chapitre veau.
La température à l'intérieur Le thermostat n'est pas de l'appareil est trop basse/ réglé correctement.
Augmentez/réduisez la température.
La porte n'est pas fermée Reportez-vous au chapitre correctement.
« Fermeture de la porte ». La température des produits est trop élevée.
Laissez les aliments refroidir à température ambiante avant de les placer dans l'appareil.
Trop de produits ont été introduits simultanément.
Introduisez moins de produits en même temps.
Assurez-vous que de l'air froid circule dans l'appareil.
8.2 Fermeture de la porte
1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Reportez-vous au chapitre « Installation ». 3. Si nécessaire, remplacez les joints de porte défectueux. Contactez votre service après-vente.
Débranchez la fiche de l'appareil de la prise secteur. 1. Dans le même temps, placez vos doigts en haut et en bas du diffuseur transparent et glissez-le dans le sens indiqué par les flèches pour le détacher.
2. Remplacez l'ampoule par une ampoule de puissance et de forme identiques, spécifiquement conçue pour les appareils électroménagers. (La puissance maximale est indiquée sur le diffuseur.) 3. Remontez le diffuseur de l'ampoule. 4. Branchez la fiche de l'appareil à la prise secteur. 5. Ouvrez la porte. Vérifiez que l'ampoule s'allume.
9. INSTALLATION AVERTISSEMENT!
Reportez-vous aux chapitres concernant la sécurité.
à la base de l'appareil.
correspondent à celles de votre réseau
électrique domestique. • L'appareil doit être relié à la terre. La fiche du cordon d'alimentation est fournie avec un contact à cette fin. Si la prise de courant n'est pas mise à la terre, branchez l'appareil à une mise à la terre séparée conformément aux réglementations en vigueur, en consultant un électricien spécialisé. • Le fabricant décline toute responsabilité en cas de non-respect de ces consignes de sécurité. • Cet appareil est conforme aux directives CEE.

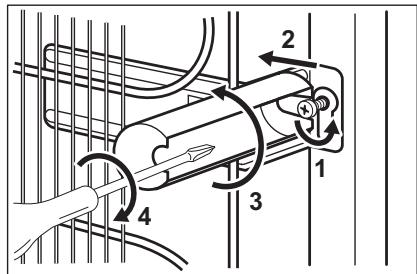

9.4 Entretoises arrière
Vous trouverez deux entretoises dans le même sachet que la notice d'utilisation. 1. Desserrez la vis. 2. Faites glisser l'entretoise sous la vis. 3. Tournez l'entretoise en position correcte. 4. Resserrez la vis.

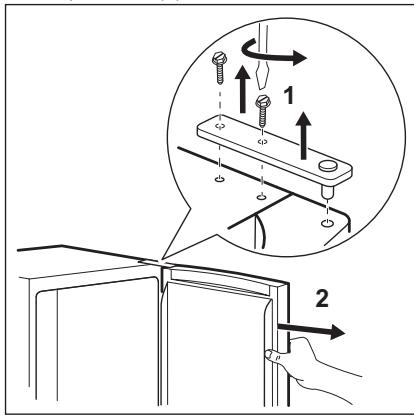

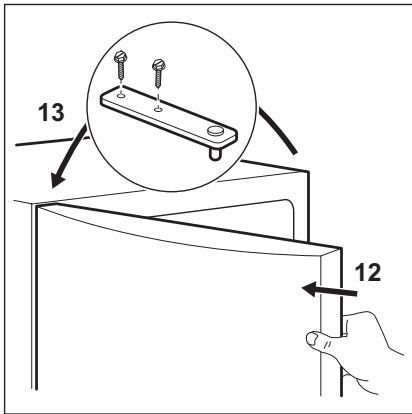

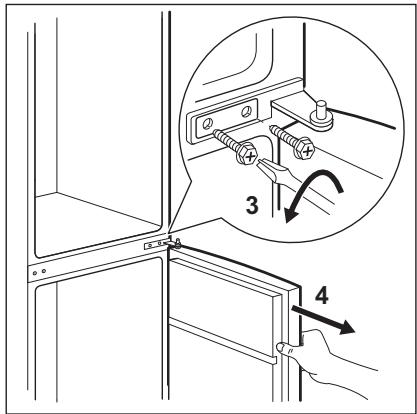

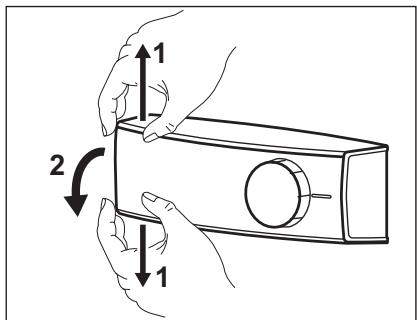

Pour effectuer les opérations suivantes, il est conseillé de se faire aider par une autre personne pour maintenir fermement les portes lors de toute manipulation de l'appareil. 1. Ouvrez la porte et videz les clayettes. 2. Dévissez les vis de la charnière supérieure (1).

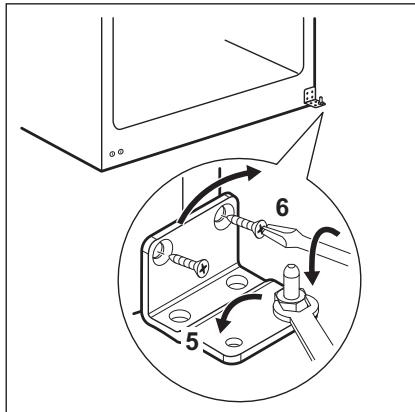

5. Dévissez les vis de la charnière centrale (3).
6. Enlevez les caches situés sur l'arête supérieure des deux portes et placezles sur le côté opposé. 7. Dégagez la porte inférieure du gond de la charnière inférieure (4).

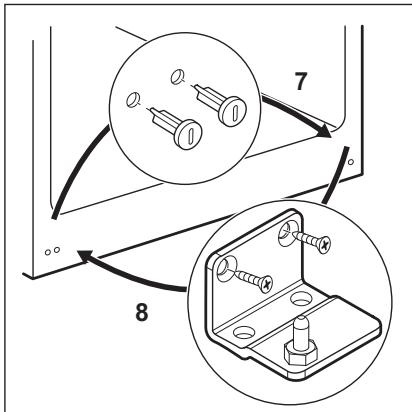

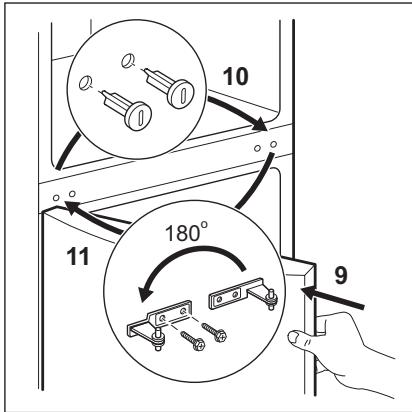

9. Dévissez les vis de la charnière inférieure et retirez la charnière (8).
10. Dévissez les caches inférieurs et vissez-les dans les orifices du côté opposé (7). 11. Placez la charnière inférieure du côté opposé et vissez-la (8).
14. Placez la charnière du milieu du côté opposé et vissez-la (11).

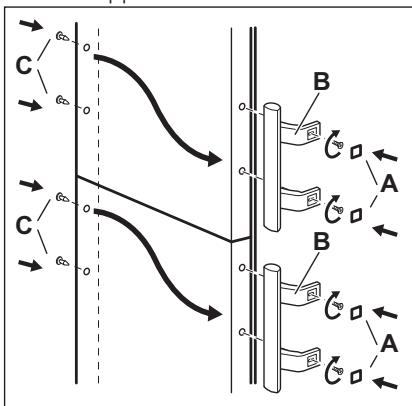

17. Fixez les poignées et les caches sur le côté opposé.
• La porte s'ouvre et se ferme correctement.
Si la température ambiante est basse (par exemple, en hiver), il se peut que le joint n'adhère pas parfaitement. Dans ce cas, attendez que le joint reprenne sa taille naturelle. Si vous ne souhaitez pas effectuer personnellement les opérations décrites ci-dessus, contactez votre service après-vente. Un technicien du service aprèsvente procédera à la réversibilité des portes à vos frais.
10. CARACTÉRISTIQUES TECHNIQUES
10.1 Caractéristiques techniques 11. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Apportez ce produit à votre centre de recyclage local
