MODE D'EMPLOI DFS 914 JE DE DIETRICH
Sommaire
| Consignes de sécurité | 2 |
| Bandeau de commande | 4 |
| Première utilisation | 6 |
| Utilisation quotidienne | 6 |
| Conseils | 7 |
| Entretien et nettoyage | 7 |
| En cas d'anomalie de fonctionnement | 8 |
| Caracteristiques techniques | 9 |
| Installation | 10 |
| En matière de sauvegarde de l'environnement | 13 |
Sous réserve de modifications
Consignes de sécurité
Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'instructuer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.
Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.
Sécurité des enfants et des personnes vulnérables
- Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Empêchez les enfants de jouer avec l'appareil.
- Ne laissez pas les emballages à la portée des enfants. Risque d'asphyxie!
- Si l'appareil doit être mis au rebut, sortez la fiche de la prise électrique, coupez le cordon d'alimentation au ras de l'appareil et démontez la porte pour éviter les risques.
d’électrocution et que des enfants ne restent enfermés à l’intérieur.
- Si cet appareil muni de fermetures magnétiques est destiné à remplacer un appareil équipé d'une fermeture à ressort sur la porte ou le couvercle, veuillez faire en sorte que la fermeture à ressort devienne inutilisable avant d'éliminer le vieux appareil. Ceci afin d'éviter aux enfants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.
Sécurité générale
Attention. Veillez à ce que les orifices de ventilation ne soient pas obstrués.
- Cet appareil est destiné uniquement à la conservation d'aliments et/ou de boissons dans le cadre d'un usage domestique normal, tel que celui décrit dans la présente notice.
- N'utilisez pas de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage de l'appareil.
- N'utilisez pas d'autres appareils électriques (par exemple, sorbetières) à l'intérieur d'appareils réfrigérants sauf s'ils sont homologués pour cet usage par leur fabricant.
- N'endommagez pas le circuit de refroidissement.
- Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable.
Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune pièce du circuit de refroidissement n'est endommagée.
Si tel est le cas :
- évitez les flammes vives et les sources d'ignition
- aérez soigneusement la pièce où se trouve l'appareil
- Il est dangereux de modifier les caractéristiques de l'appareil ou l'appareil. Un cordon d'alimentation endommagé peut être la cause de courts-circuits, d'incendies et/ou de décharges électriques.
Avertissement Les composants électriques (cordon d'alimentation, prise, compresseur) doivent être remplacés par un technicien d'entretien agréé ou par un électricien spécialisé.
- Le cordon d'alimentation ne doit pas être rallongé.
- Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et provoquer un incendie.
- Assurez-vous de pouvoir accéder à la prise secteur de l'appareil.
- Ne tirez pas sur le cordon d'alimentation.
- Si la fiche du cordon d'alimentation est desserrée, ne la branchez pas dans la prise murale. Risque d'électrocution ou d'incendie.
- N'utilisez pas l'appareil si le diffuseur de l'ampoule d'éclairage n'est pas présent 1) pour l'éclairage intérieur.
- Cet appareil est lourd. Faites attention lors de son déplacement.
- Ne touchez pas les produits congelés sortant du congélateur avec les mains humides car ceci peut provoquer des abrasions ou des brûlures cutanées.
- Evitez les expositions prolongées de l'appareil aux rayons solaires.
1) Si le diffuseur est prévu 2) Si l'appareil est sans givre
Utilisation quotidienne
- Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil.
- Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
- Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrière de l'appareil. 2)
- Un produit décongelé ne doit jamais être recongelé.
- Conservez les aliments emballés conformément aux instructions de leur fabricant.
- Respectez scrupuleusement les conseils de conservation disponibles par le fabricant de l'appareil. Consultez les instructions respectives.
- Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment congélateur, car la pression se formant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appareil.
- Ne consommez pas certains produits tels que les bazonnets glacés dès leur sortie de l'appareil, car ils peuvent provoquer des brûlures.
Entretien et nettoyage
- Avant tout entretien, mettez l'appareil à l'arrêt et débranchez-le. Si vous n'avez pas accès à la prise, coupez le courant.
- N'utilisez pas d'objets métalliques pour nettoyer l'appareil.
- N'utilise pas d'objet tranchant pour gratter la couche de givre. N'employez pour cela qu'une spatule en plastique.
Installation
Important. Pour le branchement électrique, respectez scrupuleusement les consignes données dans cette notice.
- Déballiez l'appareil et vérifiez qu'il n'est pas endommagé. Ne branchez pas l'appareil s'il est endommagé. Signal
- Nettoyez fréquem étalliques, puis rincez avec de l'eau additionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant adapté au réfrigerateur.

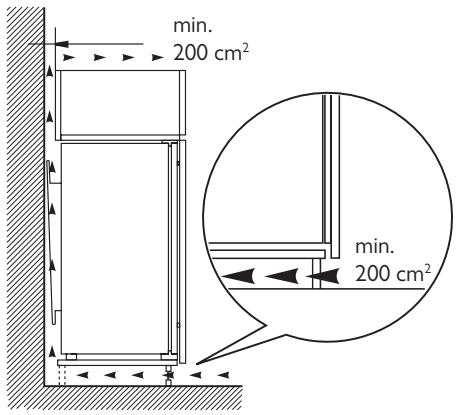

- Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions d'installation.
- Dans la mesure du possible, placez l'appareil dos au mur pour éviter tout contact avec des pièces chaudes (compresseur, condenseur) et tout risque de brûlure.
- L'appareil ne doit pas être placé à proximité de radiateurs ou de cuisinières. Assurez-vous que la prise principale est accessible une fois l'appareil installé.
- Branchez à l'alimentation en eau potable uniquement. 3)
Maintenance
- Les branchements électriques nécessaires à l'entretien de l'appareil doivent être
réalisés par un electricien spécialisé ou une personne compétente. - Cet appareil ne doit être entretenu et réparé que par un service après-vente agréé, exclusivement à l'aide de pièces certifiées Constructeur.
Protection de l'environnement
Le circuit de refroidissement et les matériaux isolants de cet appareil ne contiennent pas de gaz frigorigène susceptible de nuire à la couche d'ozone. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse isolante contient des gaz inflammables : l'appareil doit être mis au rebut conformément aux règlements applicables (informez-vous auprès des services locaux compétents). Veillez à ne pas déterminer les circuits frigorifiques, notamment au dos, à proximité de l'évaporateur. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.
Bandeau de commande
1 Touche ON/OFF 2 Afficheur 3 Touche Fonctions / Arrêt alarme
4 Dispositif de réglage de température
Afficheur
1 Indicateur d'alarme porte ouverte 2 Indicateur de température positive ou négative 3 Indicateur de température 3) Si un branchement sur le réseau d'eau est prévu
4 Voyant Auto Freeze
Mise en marche
Branchez l'appareil. Si l'afficheur ne s'allume pas, appuyez sur la touche Marche/Arrêt pour mettre l'appareil sous tension.
Dès que l'appareil est mis en fonctionnement, les signaux suivants apparaissent sur le bandeau de commande :
- L'indicateur de température sera positif, indiquant que la température est positive. L'afficheur clignote, le fond d'écran est éclairé en rouge et l'alarme sonore retentit.
Pour désactiver l'alarme, appuyez sur la touche Fonctions (consultez aussi le paragraphe "Alarme de température").
Placez le thermostat sur une position médiane. L'appareil est réglé pour fournir la température suivante :
environ -18°C dans le compartiment congélateur.
Menu fonctions
Chaque fois que vous appuyez sur la touche Fonctions, les fonctions ci-après sont activées de gauche à droite :
- Fonction Auto Freeze
- aucun symbole : fonctionnement normal.
Mise à l'arrêt
En appuyant sur la touche Marche / Arrêt pendant plus de 1 seconde, l'appareil est mis à l'arrêt.
L'afficheur effectue un décompte de 3 à 1.
Lorsque l'appareil est mis à l'arrêt, l'afficheur s'éteint également.
Réglage de la température
La température régnant à l'intérieur de l'appareil est contrôlée par un thermostat situé au-dessus de l'appareil.
Pour faire fonctionner l'appareil, procédez comme suit :
- tournez le thermostat sur la position maximum (dans le sens des aiguilles d'une montre) pour obtenir plus de froid
- tournez le thermostat sur la position minimum (dans le sens inverse des aiguilles d'une montre) pour obtenir moins de froid.
Une position médiane est la plus indiquée
Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :
- la température ambiante
- la fréquence d'ouverture de la porte
- la quantité de denrées stockées
- l'emplacement de l'appareil.
Fonction auto freeze
Pour activer la fonction Auto Freeze, appuyez sur la touche Auto Freeze.
Le voyant Auto Freeze s'allume.
Cette fonction s'arrête automatiquement au bout de 52 heures.
Il est possible de désactiver la fonction à n'importe quel moment en appuyant sur la touche Auto Freeze.
Le voyant Auto Freeze s'éteint.
Alarme haute température
Une augmentation de la température dans le compartiment congélateur (par exemple lors d'une coupure de courant) est indiquée par :
- le clignotement de la température
- l'éclairage rouge de l'afficheur
- le déclenchement d'une alarme sonore Au rétablissement des conditions normales :
- le signal sonore s'éteint
- la température continue de clignoter
- L'afficheur reste allumé en rouge.
Pour désactiver l'alarme, appuyez sur la touche Fonctions. La température maximum régnant dans le compartment apparaît sur l'afficheur pendant quelques secondes.
À ce stade, l'afficheur passe d'un affichage clignotant à un affichage fixe et change de couleur : il devient blanc.
Alarme porte ouverte
Une alarme sonore se déclenche si la porte est restée ouverte pendant plus de 1 minute. Les conditions d'alarme porte ouverte sont signalées par :
- le clignotement de l'indicateur d'alarme porte ouverte
- l'éclairage rouge de l'afficheur
- le déclenchement d'une alarme sonore.
Pour désactiver l'alarme sonore, appuyez sur la touche Fonctions.
Au rétablissement des conditions normales (porte fermée), l'alarme sonore s'arrête.
Nettoyage intérieur
Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.
Important : N'utilise pas de produits abrasifs, poudre à recycler, éponge métallique pour ne pas abîmer la finition.
Congélation d'aliments frais
Le compartiment congélateur est idéal pour congeler des denrées fraîches et des aliments surgelés ou congelés pendant longtemps.
Activez la fonction Auto Freeze 24 heures avant d'introduire les denrées fraîches à con-geler dans le compartment congélateur et si vous utilisez la capacité maximale de congélation.
Placez les denrées fraîches à congeler dans les deux compartments supérieurs.
Respectez le pouvoir de congélation de votre appareil (c'est-à-dire la quantité maximale de denrées fraîches que vous pouvez congeler par 24 heures) qui figure sur la plaque signalétique située à l'intérieur de l'appareil.
Le temps de congélation est de 24 heures : vous ne devez ajouter aucune autre denrée à congeler au cours de cette période.
Conservation des aliments congelés
À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'introduire les produits dans le compartiment.
Important : En cas de dégivrage accidentel, dû par exemple à une panne de courant, si la panne doit se prolonger plus longtemps qu'il n'est indiqué à la rubrique "temps d'augmentation" dans la section
Caractéristiques techniques, consommez les aliments décongelés le plus rapidement possible ou recongelez-les après les avoir cuits (une fois refroidis).
Guide de congélation
Les symboles indiquent différents types d'aliments congelés.
Les numéros indiquent les temps de conservation en mois correspondant aux différents types d'aliments congelés. La validité du temps de stockage maximum ou minimum indiqué dépend de la qualité des aliments et de leur traitement avant la congélation.
La décongélation
Les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigérateur ou à température ambiante, avant d'être utilisés, en fonction du temps disponible pour cette opération.
Les petites pièces peuvent même être cuites sans décongélation préalable : dans ce cas, la cuisson est plus longue.
Cet appareil est équipé d'un ou de plusieurs bacs à glaçons. Remplissez d'eau ces bacs et mettez-les dans le compartiment congélateur.
Important : N'utilise pas d'instruments métalliques pour décoller les bacs du congèleleur.
Accumulateurs de froid
Le congélateur est équipé d'au moins un accumulateur de froid qui permet d'augmenter l'autonomie de votre appareil en cas de coupure de courant.
Conseils pour la congélation
Pour obtenir les valeurs résultats, voici quelques conseils importants :
- la quantité maximale de denrées que vous pouvez congeler par 24 heures est indiquée sur la plaque signalétique.
- Le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.
- Congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées).
- préparez la nourriture en petits paquets pour une congélation rapide et uniforme, adaptés à l'importance de la consommation.
- enveloppez les aliments dans des feuilles d'aluminium ou de polyéthylène et assurez-vous que les emballages sont étanches;
- Ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.
- les aliments maigres se conservent plus longtemps que les aliments gras; le sel réduit la durée de conservation des aliments
- la température très BASSE à laquelle se trouvent les batonnets glacés, s'ils sont consommés des leur sortie du congélateur, peut provoquer des brûlures.
- L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant.
Conseils pour la conservation des produits surgelés et congelés du commerce
Pour une bonne conservation des produits surgelés et congelés, vous devez :
- vous assurer qu'ils ont bien été conservés au magasin;
- prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile;
- éviter d'ouvrir trop souvent la porte du congélateur et ne la laisser ouverte que le temps nécessaire.
- une fois décongelés, les aliments se détériorent rapidement et ne peuvent pas être recongelés.
- Respectez la durée de conservation indiquée par le fabricant.
Entretien et nettoyage
Attention, débrancher l'appareil avant toute opération d'entretien.
Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.
Nettoyage périodique
Cet appareil doit être nettoyé régulièrement :
- nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonnée.
- vérifie régulièrement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.
- Rincez et séchez soigneusement.
Important : Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil.
Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.
Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.
ATTENTION À NE PAS ENDOMMAGER LE SYSTÈME DE RÉFRIGÉRATION.
De nombreux détergents pour la cuisine recommandés par les fabricants contiennent
des produits chimiques qui peuvent attaquer/endommager les pièces en plastique utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil.
Après le nettoyage, rebranchez l'appareil.
Dégivrage du condenseur
Le compartiment congélateur de ce mode est "sans givre". Cela signifie qu'il n'y a aucune formation de givre pendant son fonctionnement, ni sur les parois internes ni sur les aliments.
L'absence de givre est due à la circulation continuelle de l'air froid à l'intérieur du compartiment, sous l'impulsion d'un ventilateur à commande automatique.
En cas d'absence prolongée ou de non-utilisation
Précautions suivantes :
- débranchez l'appareil
- retirez tous les alimentés
- dégivrez 4) et nettoyez l'appareil et tous les accessoires
- laissez la porte/les portes entrouvertes pour prévenir la formation d'odeurs désagréables.
Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareil, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration des aliments en cas de panne de courant.
En cas d'anomalie de fonctionnement
Avertissement Avant d'intervenir sur l'appareil, débranchez-le. La résolution des problèmes, non mentionnés dans la présente notice, doit être exclusivement confiée à un electricien qualifié ou à une personne compétente.
Important : Certains bruits pendant le fonctionnement (compresseur, circuit de réfrigérant) sont normaux.
| Anomalie | Cause possible | Remède |
| L'appareil ne fonctionne pas. Levoyant ne clignote pas. | L'appareil est étient. | Mettez l'appareil en fonctionnement. |
| La fiche n'est pas correctement branchée sur la prise de courant. | Branchez correctement la fiche sur la prise de courant. | |
| Le courant n'arrive pas à l'appareil. La prise de courant n'est pas alimentée. | Branchez un autre apparéil électrique sur la prise de courant. Faites appel à un électricien quali-fié. | |
| Levoyant s'allume. | L'appareil ne fonctionne pas cor-rectement. | Faites appel à un électricien quali-fié. |
| Le signal sonore se dé-clença. Levoyant Alar-me clignote. | La température du congélateur est trop élevé. | Consultez le paragraphe "Alarme haute température". |
| La porte n'est pas bien fermée. | Consultez le paragraphe "Alarme porte ouverte". | |
| Le compresseur fonction-ne en permanence. | La température n'est pas bien ré-gliée. | S'électionnez une température plus élevé. |
| La porte n'est pas bien fermée. | Consultez le paragraphe "Ferme-ture de la porte". | |
| La porte a été ouverte trop sou-vent. | Ne laissez pas la porte ouverte plus longtemps que nécessaire. |
4) Si cela est prévu.
| Anomalie | Cause possible | Remède |
| La température du produit est trop élevé. | Laissez le produit revenir à tempé-rature ambiente avant de le ranger dans l'appareil. | |
| La température ambiente est trop élevé. | Réduisez la température ambiente. | |
| La fonction Auto Freeze est acti-vee. | Consultez le paragraphe "Fonction Auto Freeze". | |
| La température du con-gélateur est trop BASSE. | La température n'est pas bien ré-glee. | Sélectionnez une température plus élevé. |
| La fonction Auto Freeze est acti-vee. | Consultez le paragraphe "Fonction Auto Freeze". | |
| La température du con-gélateur est trop élevé. | La température n'est pas bien ré-glee. | Sélectionnez une température plus BASse. |
| La porte n'est pas bien fermée. | Consultez le paragraphe "Ferme-ture de la porte". | |
| La température du produit est trop élevé. | Laissez le produit revenir à tempé-rature ambiente avant de le ranger dans l'appareil. | |
| Trop de produits ont été intro-duits simultanément. | Introduisez moins de produits en même temps. | |
| Les produits sont trop près les uns des autres. | Stockez les produits de façon à permettre la circulation de l'air froid. | |
| Il y a trop de givre. | Les alimentés ne sont pas correctement emballés. | Enveloppez les alimentés correctement. |
| La porte n'est pas bien fermée. | Consultez le paragraphe "Ferme-ture de la porte". | |
| La température n'est pas bien ré-glee. | Sélectionnez une température plus élevé. |
Fermeture de la porte
- Nettoyez les joints de la porte.
- Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
- Si nécessaire, remplacez les joints défectueux. Contactez le Service Après-vente.
Caractéristiques techniques
| Dimensions de la niche d'encas-trement | ||
| Hauteur | 1030 mm | |
| Largeur | 560 mm | |
| Profondeur | 550 mm | |
| Temps de remontée en tempé-rature | 26 h |
Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche
chez à l'intérieur de l'appareil et sur l'étiquette d'énergie.
Installation
Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les "Consignes de sécurité" avant d'installer l'appareil.
Emplacement
Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil :
| Classe climati-que | Température ambiente |
| SN | +10 à + 32 °C |
| N | +16 à + 32 °C |
| ST | +16 à + 38 °C |
| T | +16° à + 43 °C |
Branchement électrique
Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau.
L'appareil doit être relié à la terre. La fiche du câble d'alimentation compte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié.
Le fabricant décline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.
Cet appareil est conforme aux directives CEE.
Réversibilité de la porte
L'appareil est livré avec l'ouverture de la porte à droite. Si vous voulez que la porte s'ouvre à gauche, conformez-vous aux instructions ci-dessous avant d'instructuer l'appareil :
- Dévissez et enlevez le pivot supérieur.
- Enlevez la porte.
- Enlevez l'entretoise.
Du côté opposé :
- Serrez le pivot inférieur.
- Installez l'entretoise.
- Installe la porte.
- Serrez le pivot supérieur.
Ventilation
La circulation d'air derrière l'appareil doit être suffisante.
Installation de l'appareil
Attention Veillez à ce que le cordon d'alimentation soit accessible après avoir installé l'appareil.
Procédez comme suit :

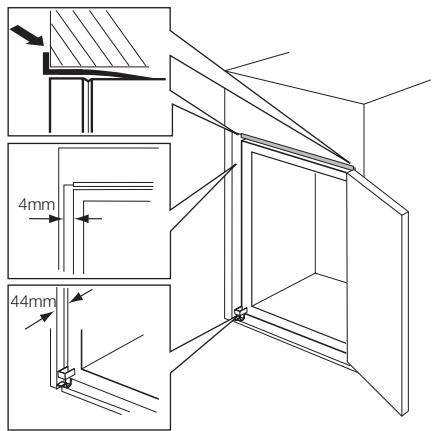

- Installez l'appareil dans la niche. Poussez l'appareil dans le sens des flèches (1) jusqu'à ce que le cache supérieur bute contre le meuble de cuisine. Veillez à laisser un espace de 44 mm entre l'appareil et le bord avant du placard. Poussez l'appareil dans le sens des flèches (2) contre le placard sur le côté opposé de la charnière. Laissez un espace de 4 mm entre l'appareil et le placard.
- Ajustez l'appareil dans la niche. Le cache charnière inférieure (dans le sac d'accessoires) sert à maintenir la
bonne distance entre l'appareil et le meuble de cuisine.
Ouvrez la porte. Placez le cache charnière inférieure.

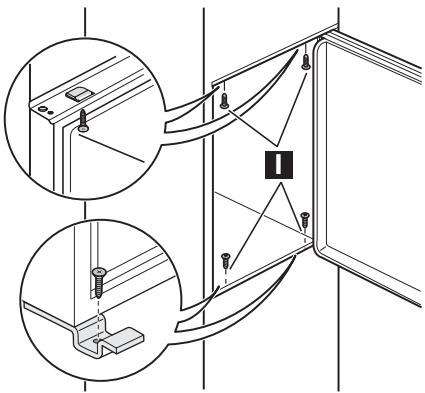

- Fixez l'appareil à la niche à l'aide de 4 vis.
- Poussez la bande isolante entre l'appareil et le meuble adjacent.

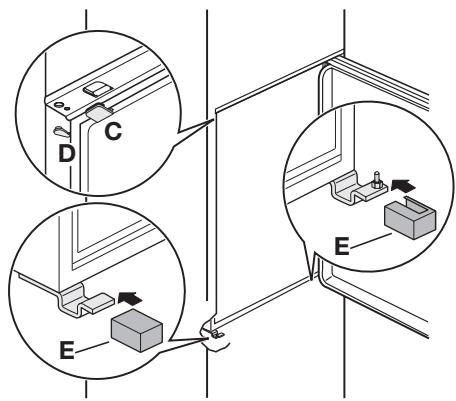

- Enlevez la partie correspondante du cache charnière (E). Veillez à enlever la partie DX, s'il s'agit de la charnière de droite, la partie SX dans le cas contraire.
- Fixez les caches (C, D) aux éléments de fixation et aux orifices de la charnière. Fixez les caches charnière (E) à la charnière.

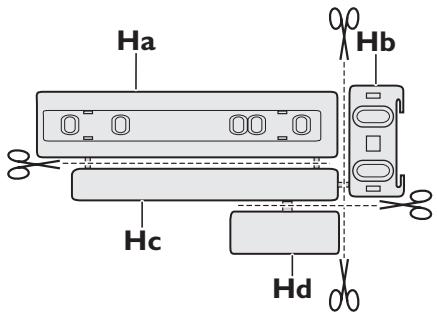

- Détachez les pièces (Ha), (Hb), (Hc) et (Hd).

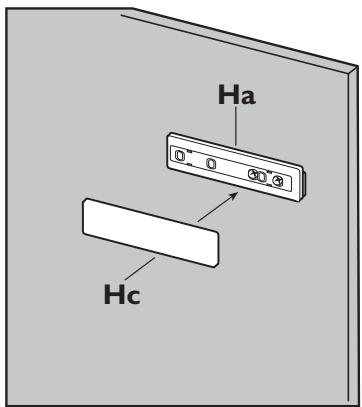

- Installez la pièce (Ha) sur la face intérieure du meuble de cuisine.
- Poussez la pièce (Hc) sur la pièce (Ha).
- Ouvrez la porte de l'appareil et la porte du meuble de cuisine à
Insérez le petit carré (Hb) dans la glissière (Ha).
Unissez la porte de l'appareil et la porte du meuble et marquez les trous.
11. Sortez les supports et plantez le clou (K) à 8 mm du bord extérieur de la porte.
12. Placez de nouveau le petit carré sur la glissière et fixez-le avec les vis fourni.es. Alignez la porte du meuble de cuisine et la porte de l'appareil en ajustant la pièce Hb.
13. Appuyez la pièce (Hd) sur la pièce (Hb).
Vérifiez enfin que :
- Toutes les vis sont serrées.
- La bande isolante magnétique est fermement fixée à l'armoire.
Important : Si la température ambiantе est basse (en hiver, par exemple), le joint diminue de taille. La taille du joint augmente lorsque la température ambiantе augmente. Vous pouvez utiliser un sèche-cheveux pour que le joint augmente de taille.
En matière de sauvegarde de l'environnement
Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).
En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, nous assurant ainsi que les déchets seront traités dans des conditions optimales.
Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec
les services de votre commune ou le magasin où vous avez effectué l'achat.
