AIO520-22IKU - PC tout-en-un LENOVO - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Ordinateur tout-en-un (AIO)
Écran	21,5 pouces, Full HD (1920 x 1080), LED
Processeur	Intel Core i5 de 7ème génération
RAM	8 Go DDR4
Stockage	1 To HDD
Carte graphique	Intel HD Graphics 620
Système d'exploitation	Windows 10 préinstallé
Connectivité	Wi-Fi 802.11ac, Bluetooth 4.1, Ethernet
Ports	USB 3.0, USB 2.0, HDMI, lecteur de carte SD
Dimensions approximatives	48,5 x 18,6 x 36,3 cm
Poids	6,5 kg
Alimentation électrique	Adaptateur secteur 65W
Fonctions principales	Navigation Internet, bureautique, multimédia
Entretien et nettoyage	Utiliser un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service client Lenovo
Sécurité	Protection par mot de passe, mise à jour régulière du système
Compatibilités	Compatible avec la plupart des périphériques USB et HDMI

FOIRE AUX QUESTIONS - AIO520-22IKU LENOVO

Comment réinitialiser mon Lenovo AIO520-22IKU aux paramètres d'usine ?

Pour réinitialiser votre Lenovo AIO520-22IKU, allez dans 'Paramètres', puis 'Mise à jour et sécurité'. Sélectionnez 'Récupération' et cliquez sur 'Réinitialiser ce PC'. Suivez les instructions à l'écran.

Que faire si mon Lenovo AIO520-22IKU ne s'allume pas ?

Vérifiez que l'alimentation est correctement branchée. Si le voyant d'alimentation ne s'allume pas, essayez de changer de prise. Si le problème persiste, il peut être nécessaire de contacter le support technique.

Comment résoudre les problèmes de connexion Wi-Fi sur mon Lenovo AIO520-22IKU ?

Assurez-vous que le Wi-Fi est activé dans les paramètres. Redémarrez votre routeur et votre ordinateur. Si le problème persiste, vérifiez les pilotes de la carte réseau dans le 'Gestionnaire de périphériques' et mettez-les à jour si nécessaire.

Mon écran reste noir après le démarrage, que faire ?

Essayez de brancher un moniteur externe pour voir si le problème vient de l'écran. Si l'écran externe fonctionne, le problème peut venir de l'écran intégré. Sinon, consultez le support technique.

Comment augmenter la mémoire RAM de mon Lenovo AIO520-22IKU ?

Pour augmenter la mémoire RAM, ouvrez le panneau arrière de l'ordinateur et localisez les emplacements de RAM. Assurez-vous d'acheter de la RAM compatible et suivez les instructions du manuel pour l'installation.

Que faire si mon Lenovo AIO520-22IKU est lent ?

Vérifiez si des programmes consomment trop de ressources dans le 'Gestionnaire des tâches'. Désinstallez les programmes inutiles et considérez l'ajout de mémoire RAM ou l'utilisation d'un SSD pour améliorer les performances.

Comment mettre à jour le système d'exploitation de mon Lenovo AIO520-22IKU ?

Allez dans 'Paramètres', puis 'Mise à jour et sécurité'. Cliquez sur 'Windows Update' et sélectionnez 'Rechercher des mises à jour'. Suivez les instructions pour installer les mises à jour disponibles.

Mon Lenovo AIO520-22IKU ne détecte pas les périphériques USB, que faire ?

Vérifiez si les ports USB sont propres et essayez de brancher les périphériques sur un autre port. Si le problème persiste, redémarrez l'ordinateur et vérifiez les pilotes USB dans le 'Gestionnaire de périphériques'.

Comment dépanner les problèmes de son sur mon Lenovo AIO520-22IKU ?

Assurez-vous que les haut-parleurs ne sont pas en sourdine et que le volume est réglé correctement. Vérifiez les paramètres audio dans le 'Panneau de configuration' et testez avec un autre périphérique audio.

Comment activer ou désactiver la caméra sur mon Lenovo AIO520-22IKU ?

Pour activer ou désactiver la caméra, allez dans 'Paramètres', puis 'Confidentialité' et sélectionnez 'Caméra'. Assurez-vous que l'accès à la caméra est activé pour les applications souhaitées.

MODE D'EMPLOI AIO520-22IKU LENOVO

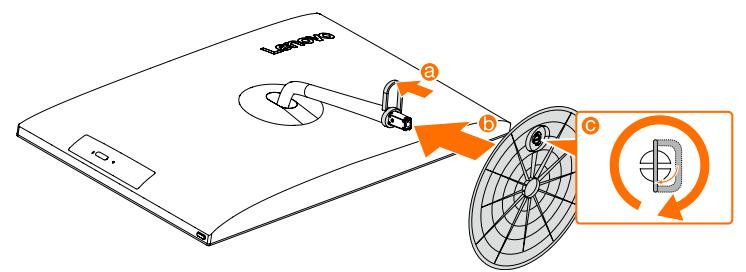

Réglage du socle de l'ordinateur

Caméra intégrée

Informations de maintenance et d'assistance

Les informations suivantes décrivent l'assistance technique disponible pour votre produit pendant la période de garantie ou toute la durée de vie de votre produit. Reportez-vous à la garantie limitée Lenovo pour une explication complète des conditions de garantie Lenovo. Reportez-vous à « Avis de Garantie limitée Lenovo » dans le présent document pour plus de détails sur la garantie complète. Si vous avez acheté des services Lenovo, reportez-vous aux conditions suivantes pour obtenir des informations détaillées :

• Pour les mises à jour ou extensions des services de garantie Lenovo, accédez à : http://support.lenovo.com/lwsu
• Pour les services de protection contre les dommages accidentels Lenovo, accédez à http://support.lenovo.com/ladps
• Une assistance technique en ligne est disponible pendant toute la durée de vie des produits à l'adresse : http://www.lenovo.com/support

Téléchargement des pilotes

Pour les modèles ne disposant pas de système d'exploitation préinstallé, aucun pilote n'est préinstallé sur la partition de service. Pour télécharger les derniers pilotes, accédez à: http://www.lenovo.com/support.

Les informations suivantes se rapportent au type de machine Ideacentre AIO 520. F0D0 [AIO 520-27IKL /Energy Star] / F0D1 [AIO 520-24IKL /Energy Star] F0D2 [AIO 520-24IKU /Energy Star] / F0D3 [AIO 520-24AST /Energy Star] F0D4 [AIO 520-22IKL /Energy Star] / F0D5 [AIO 520-22IKU /Energy Star] E0D6 [AIO 520-22AST /Energy Star] / E0DE [AIO 520-27ICB / Energy Star] E0D [AIO 520-24ICB /Energy Star] / EODN [AIO 520-24ABB /Energy Star] FODT [AIO 520-22ICB /Energy Star]

Les descriptions de ce guide peuvent être différentes de ce que vous VOYez à l'écran, en fonction du modèle et de la configuration. La conception et les spécifications du produit peuvent être modifiées sans préavis.

Lenovo, le logo Lenovo et ideacentre sont des marques commerciales de Lenovo aux États-Unis et dans d'autres pays.

Windows est une marque commerciale du groupe de sociétés Microsoft.

Les autres noms de sociétés, de produits ou de services

Je ne peuvent être des marques commerciales ou des marques de

service d'autres sociétés.

Copyright Lenovo 2018. AVIS SUR LA LIMITATION

DES DROITS : Si les données ou le logiciel sont fournis

conformément à un contrat General Services Administration

(GSA), l'utilisation, la reproduction ou la divulgation sont

soumises au Contrat N° GS-35F-05925.

4 Connexion du clavier et de la souris

REMARQUE: si votre ordinateur est équipé de clavier ou souris sans fil, suivez les instructions d'installation en rapport avec ces périhériques.

Système d'aide de windows

Le système d'aide de Windows vous offre des informations détaillées à propos de l'utilisation du système d'exploitation Windows.

Pour accéder au système d'aide de Windows, procédez comme suit :

Ouvrez le menu Accueil et cliquez ou appuyez sur Prise en main pour obtenir plus de détails. Vous pouvez également saisir Prise en main ou ce que vous recherchez dans la zone de recherche de la barre de tâches. Vous obtiendrez des suggestions et des réponses à vos questions à propos de Windows et les autres résultats disponibles depuis votre PC et Internet.

Pour effectuer la récupération du système après une erreur grave sous Windows 10, cliquez ou tapez le bouton Accueil et sélectionnez Paramètres → Mise à jour et sécurité →

Récupération. Puis, suivez les instructions affichées à l'écran pour la récupération du système.

ATTENTION: le système d'exploitation Windows est fourni par Microsoft Corporation. Veuillez l'utiliser conformément au CONTRAT DE LICENCE UTILISATEUR FINAL (EULA) entre vous et Microsoft. Pour toutes les questions relatives au système d'exploitation, veuillez contacter directement Microsoft.

Accès aux autres manuels

Un Guide des informations importantes relatives aux produits est préchargé sur votre ordinateur. Pour accéder à ce guide, procédez comme suit :

Pour les modèles fournis avec Lenovo Companion :

1. Ouvrez le menu Accueil, puis cliquez ou tapez sur Lenovo Companion.
2. Cliquez ou tapez sur Assistance → Guide d'utilisation.

Pour les modèles sans Lenovo Companion :

Ouvrez le menu Accueil et cliquez ou appuyez sur Manuel pour accéder à ce guide.

Pour les modèles sans système d'exploitation préinstallé :

Accédez au site Web d'assistance Lenovo pour accéder à vos manuels. Reportez-vous à « Téléchargements des manuels » pour toute information complémentaire.

Téléchargement des manuels

Les dernières publications électroniques sont disponibles sur le site Web d'assistance Lenovo. Pour télécharger les publications, accédez à : www.lenovo.com/UserManuals.

1 Déballage

Ordinateur

Clavier

Publications

Souris

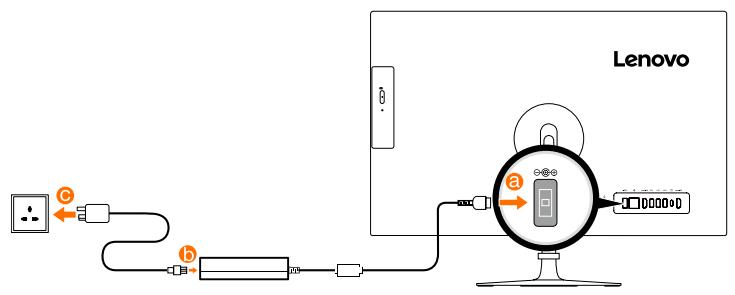

Cordon

d'alimentation

☑ Attachede

cable

• Sur certains modèles uniquement.

REMARQUE: certains modèles peuvent comporter des articles non répertoriés ici.

Connectez-vous à internet

Pour vous connecter à Internet, vous devez établir un contrat avec un fournisseur d'accès à Internet (FAI) et vous avez besoin de matériel. Les FAI et leurs services varient en fonction des pays. Contactez votre FAI pour les services disponibles dans votre pays. Votre ordinateur prend en charge les réseaux sans fil (sur certains modèles uniquement) ou câblés qui permettent de connecter tout ordinateur à d'autres périphériques.

Connexion par réseau câble

Pour les réseaux câbés, connectez une extrémité du câble Ethernet (acheté séparément) sur le connecteur Ethernet de votre ordinateur, puis l'autre extrémité sur le routeur du réseau ou le modem à large bande. Consultez votre FAI pour les instructions détaillées de la configuration.

REMARQUE: les procédures d'installation du modem à large bande et du routeur variant en fonction du fabricant. Suivez les instructions du fabricant.

Connexion par réseau sans fil

Pour les réseaux sans fil, vous pouvez utiliser l'antenne Wi-Fi intégrée pour accéder à votre réseau domestique sans fil.

Pour connecter votre ordinateur au réseau sans fil

Cliquez ou tapez sur l'icône du réseau dans la barre de tâches, puis sélectionnez le nom de votre routeur. Cliquez ou tapez sur Connecter, puis suivez les étapes qui s'affichent à l'écran. Testez le réseau sans fil en ouvrant tout navigateur Web et en accédant à un site Web.

Consignes de sécurité concernant le remplacement des unités CRU

N'ouvre pas l'appareil ou ne tentez pas d'effectuer des réparations avant d'avoir lu les "consignes de sécurité" figurant dans le et le Guide des informations importantes relatives aux produits fournis avec l'appareil.

Si vous ne disposerez plus du ni du Guide des informations importantes relatives aux produits, vous pouvez vous le procurer en ligne sur le site Web http://www.lenovo.com/UserManuals.

Instructions à suivre avant le démontage

Avant de procéder au démontage, effectuez les tâches suivantes : 1. Mettez le système et tous les périphériques hors tension. 2. Débranchez tous les cordons d'alimentation et d'interface de l'ordinateur. 3. Placez le système sur une surface plate et stable.

Les CRU pour votre ordinateur comprennent : clavier, souris, adaptateur ou cordon d'alimentation.

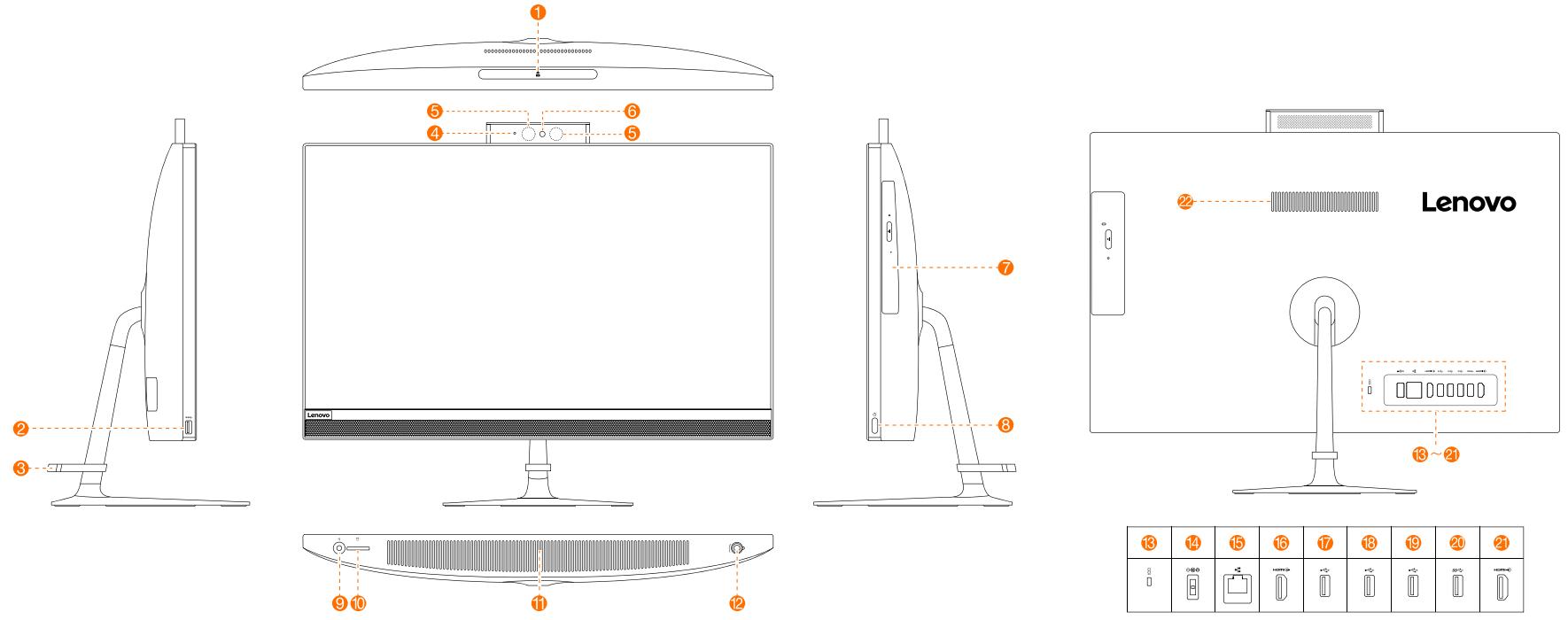

Présentation

idecentre AIO 520-22IKL / idecentre AIO 520-22IKU / idecentre AIO 520-22AST / idecentre AIO 520-22ICB idecentre AIO 520-24IKL / idecentre AIO 520-24IKU / idecentre AIO 520-24AST / idecentre AIO 520-24ARR / idecentre AIO 520-24ICB

1 Camera intégrée 2 Connecteurs USB 3.0 3 Attache de câble 4 Témoin LED de la camera 5 LED à infrarouge (sur certains modèles uniquement) 6 Camera intégrée 7 Lecteur optique (sur certains modèles uniquement) Bouton Power (Alimentation) 9 Prise audio combinée 10 Lecteur de carte mémoire Orifices d'aération 12 Vis Fente pour câble de sécurité 14 Connecteur d'alimentation Connecteur Ethernet 16 Connecteur de sortie HDMI 7 Connecteurs USB 2.0 18 Connecteurs USB 2.0 9 Connecteurs USB 2.0 Connecteur USB 3.0/3.1 * 2 Connecteur HDMI-in (sur certains modèles uniquement) Orifices d'aération

• Prise audio combinée : utilisez pour brancher le casque.

Connecteur USB 3.1 équipant les modèles suivants : AIO 520-22ICB et AIO 520-24ICB.

Connecteur USB 3.0 équipant les modèles suivants :

AIO 520-221KL / 221KU / 22AST / 241KL / 241KU / 24AST / 24ARR.

Conformité aux directives de l'union européenne

Contact UE : Lenovo, Einsteinova 21, 851 01 Bratislava, Slovakia

Conformité aux directives sur les équipements de traitement de l'information et radio

Modèle sans périphérique radio : ce produit satisfait aux exigences de protection énoncées dans la directive 2014/30/CE du Conseil européen concernant le rapprochement des législations des États membres relatives à la compatibilité électromagnétique. La déclaration de conformité se trouve dans le Guide d'utilisation.

Modèles avec périphérique radio :

Conformité à la directive concernant l'équipement radio

Lenovo (Singapore) Pte. Ltd., déclare par la présente que les catégories d'équipement radio de type ideacentre AIO 520-22ICB / ideacentre AIO 520-24ARR / ideacentre AIO 520-

24CB / ideacentre AIO 520-22IKL / ideacentre AIO 520-22IKU / ideacentre AIO 520-22AST / ideacentre AIO 520-24IKL / ideacentre AIO 520-24IKU / ideacentre AIO 520-24AST sont conformes à la directive 2014/53/EU.

Le texte complet de la déclaration de l'UE de conformité du système et les déclarations de l'UE sur les modèles sans fil sont disponibles aux adresses suivantes :

Ordinateur de bureau / ordinateur tout en un : http://www.lenovo.com/eu-doc-desktops

Cet équipement radio utilise les bandes de fréquences suivantes et une alimentation à haute fréquence maximum :

Technologie	Bande de fréquence [MHz]	Niveau de puissance de transmission maximal [dBm] (moins de)
WLAN 802.11b/g/n	2400 - 2483,5	20
WLAN 802.11a/n/ac	5150 - 5725	23
WLAN 802.11a/n/ac	5725 - 5875	13,98
Bluetooth BR/EDR/LE	2400 - 2483,5	10

Remarque: la liste des modules sans fil utilisés dans ce produit est disponible dans la Notice relative à la réglementation. Vous pouvez télécharger la première Notice relative à la réglementation pour ce produit sur le site Web du support Lenovo à l'adresse

http://www.lenovo.com/support

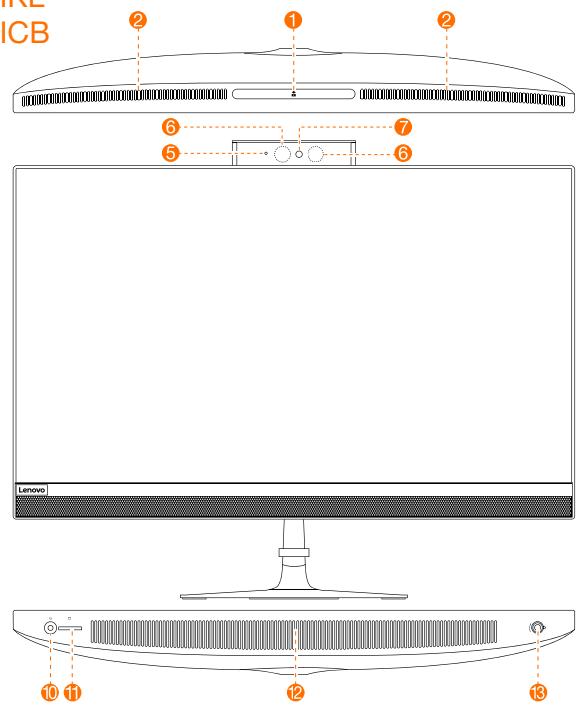

ideacentre AIO 520-27IKL

ideacentre AIO 520-27ICB

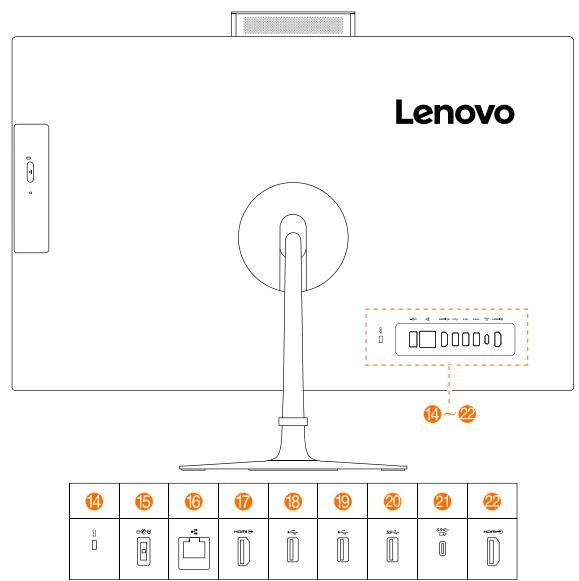

1 Caméra intégrée Orifices d'aération 3 Connecteurs USB 3.0 4 Attache de câble 5 Témoin LED de la caméra 6 LED à infrarouge (sur certains modèles uniquement) 7 Caméra intégrée 3 Lecteur optique (sur certains modèles uniquement) Bouton Power (Alimentation) Prise audio combinée* 1 Lecteur de carte mémoire Orifices d'aération 13 Vis Fente pour câble de sécurité 15 Connecteur d'alimentation 16 Connecteur Ethernet 7 Connecteur de sortie HDMI 18 Connecteurs USB 2.0 19 Connecteurs USB 2.0 Connecteurs USB 3.0 Connecteur USB 3.0 type C/connecteur de recharge USB à alimentation coupée Connecteur HDMI-in (sur certains modèles uniquement)

Attention

• Veillez à ne pas obstruer les orifices d'aération de l'ordinateur. Cela afin de ne pas générer de problèmes thermiques.
• Si votre ordinateur est équipé d'une télécommande infrarouge (IR), ne mettez pas le récepteur IR USB dans le même plan que l'écran.

Remarque

• Otez le film de plastique avant d'utiliser l'ordinateur.
• La prise audio combinée ne prend pas en charge les microphones conventionnels.
• en charge si des microphones ou des casques tiers sont branchés.
• Prise audio combinée : utiliser pour brancher le casque.
