LAR 301 RM/MP3-256 - Autoradio TOKAT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio avec lecteur CD/MP3, tuner RDS et mémoire flash MP3 amovible
Marque	TOKAT
Modèle	LAR 301 RM/MP3-256
Alimentation	12 V DC (10,8 – 15,6 V), masse négative
Puissance de sortie maximale	50 W x 4 canaux
Impédance des haut-parleurs	4 ou 8 Ω
Gamme de fréquences FM	87,5 – 108 MHz
Sensibilité FM	2,8 μV
Rapport signal/bruit FM	50 dB
Séparation stéréo FM	30 dB
Rapport signal/bruit CD	>60 dB
Séparation des canaux CD	>50 dB (1 kHz)
Réponse en fréquence CD	20 Hz – 20 kHz
Sortie préampli	5 V max, impédance 10 kΩ
Lecteur CD	Compatible CD, CD-R, CD-RW, MP3
Mémoire flash intégrée	Oui, module amovible
Batterie du module flash	Rechargeable, autonomie 3,5 h, charge 4 h
Façade amovible	Oui
Fonctions RDS	AF, REG, TA, PTY, EON
Égaliseur préréglé	Classique, Rock, Pop, Flat, Aucun
Enregistrement	Depuis CD, FM, micro, entrée ligne
Entrée auxiliaire	Oui (prise 3,5 mm)
Port USB	Oui (connexion PC)
Réinitialisation	Bouton RESET en façade
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les solvants.

FOIRE AUX QUESTIONS - LAR 301 RM/MP3-256 TOKAT

Comment installer l'autoradio ?

Raccordez les connecteurs ISO : avant (rouge droit, blanc gauche), arrière (rouge droit, blanc gauche), entrée (rouge droit, blanc gauche). Si votre voiture n'est pas équipée de connecteurs ISO, achetez un adaptateur en magasin d'accessoires auto. Branchez l'alimentation 12V et la masse.

Comment régler l'horloge ?

Appuyez longuement sur la touche SEL jusqu'à afficher CT. Tournez le bouton VOL vers la droite pour régler les heures, vers la gauche pour les minutes.

Comment mémoriser une station radio ?

Syntonisez la station désirée, puis maintenez enfoncée l'une des touches de présélection (1 à 6) pendant plus de 2 secondes. La station est enregistrée.

Comment utiliser la fonction RDS ?

Le RDS (Radio Data System) affiche le nom de la station et permet la recherche automatique des meilleurs signaux. Utilisez les touches AF/REG pour activer la recherche de fréquences alternatives, et TA pour les annonces trafic.

Comment enregistrer un morceau depuis un CD ?

En mode CD, sélectionnez la plage souhaitée. Appuyez sur REC et choisissez NAND ONE TRACK pour une plage ou NAND ALL TRACKS pour tout le disque. Validez avec BD/ENT. L'enregistrement s'effectue sur la mémoire flash.

Comment retirer le module flash MP3 ?

Mettez l'appareil hors tension. Abaissez la façade, puis appuyez sur les clips jusqu'à entendre un clic. Détachez le lecteur. Pour le séparer du clip support, faites glisser vers le haut en appuyant légèrement.

Comment réinitialiser l'autoradio ?

Appuyez sur le bouton RESET (24) situé en façade. Cette opération est nécessaire après la première installation ou si les touches deviennent inopérantes.

Que faire si aucun son ne sort des haut-parleurs ?

Vérifiez que la façade est correctement insérée et que l'appareil est sous tension. Contrôlez les réglages de volume, balance et fader. Assurez-vous que les câbles d'enceintes sont bien connectés et que l'impédance est de 4 ou 8 Ω.

Comment rechercher un morceau MP3 par lettre ?

Appuyez deux fois sur A/PS pour activer la recherche par initiale. Sélectionnez la première lettre avec ◀◀ ou ▶▶, validez avec SEL. Répétez pour les lettres suivantes, puis validez avec BD/ENT. Les fichiers correspondants s'affichent.

Comment recharger la batterie du module flash ?

Connectez le module flash à un ordinateur via le câble USB, ou reconnectez-le à la façade de l'autoradio (ce dernier doit être sous tension). La charge dure environ 4 heures. Le voyant de batterie clignote pendant la charge et s'arrête à la fin.

MODE D'EMPLOI LAR 301 RM/MP3-256 TOKAT

Avant : Rouge (Droit) Blanc (Gauche)

Sortie Préampli-

Arriere : Rouge (Droit) Blanc (Gauche)

Entrée : Rouge (Droit) Blanc (Gauche)

Si votre voiture n'a pas de connecteur ISO, vous pouvez l'acquérir dans n'importe que magasin d'accessoires de voiture

UTILISATION

1. MISE SOUS TENSION/ HORS TENSION (PWR) ( ⏻ )

Insérez la façade amovible dans l'appareil et pressez la touche PWR pour mettre en fonction l'autoradio.

Pour .teindre l'autoradio, pressez encore la touche PWR, puis pressez la touche ÉJECTION (15) pour extraire la façade.

Faites attention. ne pas extraire la façade lorsque l'autoradio est allumé

2, 3. SELECTION

Utiliser ce bouton pour régler VOL/BASS/TREB/BAL/FAD. Pour sélectionner les autres fonctions pressez légèrement la touche SEL (2) jusqu' ce que la fonction choisie soit visualisée sur l'afficheur. Appuyer successivement sur la touche "SEL"(2) pour accéder aux fonctions VOL /BASS / TREB/ BAL/ FAD.

Fig. 1 Sélection des fonctions

1. VOLUME 2. SELECT(ION) 3. GRAVES 4. AIGUS 5. BALANCE 6. FADER

Puis ajuster en tournant le bouton"VOLUME" vers la droite ou la Gauche La figure 1 montre la sélection des fonctions

Appuyer et maintenir la touche SEL pour effectuer les réglages DSP/INIT VOL/CT/TA VOL/EON ON

EQUALISEUR "DSP" : CLASSIQUE, ROCK, POP, FLAT, AUCUN

INIT VOL : Réglage du volume initial lorsque l'appareil est mis sous tension.

CT : HORLOGE NUMERIQUE. Pour régler, tourner le bouton "VO" vers la droite pour régler les heures vers la gauche pour ajuster les minutes

TA VOL : Volume des Annonces Trafic "TA"

EON ON : Activer/Désactiver la fonction EON

4. PRESELECTIONS (1,2,3,4,5,6)

FONCTIONS RADIO:

Accès direct aux stations mémorisées en appuyant directement sur ces touches.

Pour la mise en mémoire d'une station, il convient de maintenir appuyée la touche 3sélectionnée pendant plus de 2 secondes.

LA FONCTION RDS. QU'EST-CE QUE LE SYSTEME RDS?

RDS (Radio Data System) est un système d'informations numériques radio développé. et introduit par l'EBU (European Broadcasting Union). Transmis sur le canal des .missions normales FM, Le RDS offre une variété d'informations telles le nom des stations, le programme et les informations sur le trafic, ainsi que des fonctions utiles comme la syntonisation automatique des meilleurs signaux disponibles dans le programme choisi.

5. Fonction "AF-REG"

Une légère pression sur cette touche permet de sélectionner la modalité AF/REG.

Lorsque la modalité. AF/REG est sélectionnée, la fonction est activée L'appui sur cette touche pendant plus de 2 secondes active ou désactive la fonction.

- Fonction "REGIONALE ACTIVEE"

La commutation AF ou la Recherche PI SEEK est effectuée sur toutes les stations diffusant le même type de programme que la station en cours d'écoute.

- Fonction "REGIONALE DESACTIVEE"

Cette fonction n'est plus prise en compte lorsqu'une recherche de station est effectuée

6. Fonction "TA"

Pour activer ou désactiver cette fonction, appuyer sur le bouton correspondant.

Lorsque cette modalité est activée les annonces trafic interrompent la lecture du CD /MP3 qui reprend après le flash infos trafic.

Si le volume est trop faible, le niveau sonore sera augment. lors du flash infos.

Lorsque l'on reçoit une station compatible, le logo correspondant "TP" s'affiche.

7. Fonction "PTY"

Appuyer et maintenir la touche PTY pour activer/Désactiver cette fonction.

Sélectionner le type de programme souhaité à I aide de la touche "VOL".

Valider et lancer la recherché des stations selon le type de programme diffusé en appuyant sur la touché "PTY".

NEWS (rapport brefs sur les nouvelles actuelles) — AFFAIRS (Emissions locales avec informations détaillées) — INFO (Informations globales) — SPORT (émissions sportives) — EDUCATE (enseignement) — DRAMA (infos Dramatiques) — CULTURE (culture, philosophie, langues etc...) — SCIENCE (émissions scientifiques ou techniques) — VARIED (émissions diverses) — POP—ROCK—EASY M—LIGHT M—CLASSIQUE—AUTRES WEATHER (Météorologie) — FINANCE (finance) — CHILDREN (émissions pour les enfants) — SOCIAL (affaires sociales) — RELIGION (Religion) — PHONE IN (Emissions téléphoniques) — TRAVEL (Voyages) — JAZZ—COUNTRY—NATION. M—OLDIES—FOLK M — DOCUMENT (Documentaires).- TEST - ALARME

8. AFFICHEUR (DISP)

Appuyer sur cette touche pour activer l'affichage comme suit:

1) Réception d'une Station RDS

Fonction Radio

PS ---- PTY ---- FREQ ---- CT

Fonction CD/MP3

CDP ---- CT ---- PTY ---- FREQ ---- PS

2) Réception station non RDS

Fonction Radio

FREQ ---- CLOCK

Fonction CD/MP3

CDP ---- CT ---- FREQ

La visualisation dure quelques secondes et revient ensuite. La première position.

Remarques: • CT = temps horloge • FREQ = fréquence • CDP = lecteur CD

9. TOUCHE MODE' (MODE)

L'appui sur cette touche permet à l'utilisateur de sélectionner fonctions CD, NAND (Flash MP3), AUX ou TUNER.

10. LECTEUR DE BANDES (BD)

Chaque bande est sélectionnée en appuyant successivement sur FM1/FM2 ou FM3

11. REGLAGES DES STATIONS AUTOMATIQUE OU MANUEL

Si appuyées légèrement, ces touches font fonction de Recherche Automatique.

Une pression de plus de 1 seconde active la Recherche Manuelle.

(B) FONCTION LECTEUR CD/MP3

Si maintenues enfoncées, ces touches font fonction de "SAUT DE PLAGE AVANT" ou "SAUT DE PLAGE ARRIÈRE"

Une pression de plus de 2 secondes active la RECHERCHE EN AVANT ou EN ARRIÈRE

12. RECHERCHE AUTOMATIQUE DES STATIONS (A/PS)

Si appuyée légèrement, la radio syntonise chacune des stations présélectionnées.

Lorsque le signal est plus fort que le seuil de syntonisation, la radio demeure sur cette station pendant 5 secondes, en mettant à zéro le volume pendant un instant et en recommençant ensuite la recherche d'une autre station.

Un appui de plus de 1 seconde permet de mémoriser les six stations plus fortes dans les positions correspondantes des touches de présélectionnées.

Lorsque l'opération de RECHERCHE AUTOMATIQUE (AS) est terminée la radio passe au balayage des stations mémorisées

13. BALAYAGE AUTOMATIQUE / LOUDNESS (SCN/LD)

Appuyer sur la touche "SCN". Le balayage se déclenche automatiquement en s'arrêtant sur chaque station captée pendant 5 secondes environ sur chaque gamme FM. Lorsque vous souhaitez arrêter le balayage sur la station de votre choix, ré appuyez sur la touche "SCN".

BASSES : Appuyer et maintenir la touche "LOUD" pour activer ou désactiver cette fonction

14. AFFICHEUR LCD

L'afficheur à cristaux liquides indique les fonctions activées et en cours.

15. TOUCHE POUR ÉJECTER LA FAÇADE ( ↑ )

Appuyez sur cette touche pour .éjecter la façade. (Voir Rubrique FAÇADE DÉTACHABLE")

CONTROLES DU LECTEUR CD

11. FONCTION SAUT DE PLAGE / RECHERCHE RAPIDE AVANT OU ARRIÈRE

Appuyer sur la touche SKIP durant la lecture pour aller au morceau désiré ....REVERSE ....FORWARD

Appuyer sur ces touches en cours de lecture pour accéder à la plage musicale précédente ou suivante.

Maintenir la touche enfoncée permet d'effectuer une recherche rapide dans la plage musicale. La lecture normale reprend une fois la touche relâchée

16. TIROIR CD

17. TOUCHE ÉJECTION CD

Appuyer sur la touche ▲ d'éjection pour retirer le CD

18. TOUCHE PAUSE"

Durant la lecture, appuyer sur la touche PAUSE (18) "PAU" pour arrêter momentanément la lecture. Appuyer de nouveau pour retourner à la lecture normale.

19. TOUCHE REPEAT "RPT"

L'appui sur cette touche affiche l'indication -RPT ON- et la lecture du morceau actuel est r.p.t.e jusqu'à ce que le mode RÉPÉTITION soit effacé en appuyant à nouveau sur la touche "RPT".

20. TOUCHE INTRO

L'appui sur cette touche affiche l'indication -INT ON- et lance la lecture des 10 premières secondes de chaque morceau.

21. TOUCHE RANDOM "RDM"- lecture en mode aléatoire

L'appui sur cette touche affiche l'indication "RDM ONÔ et chaque morceau du disque est lu dans un ordre aléatoire et non dans la séquence normale. Pour désactiver le mode lecture aléatoire, appuyer à nouveau sur la touche -RDM-.

22, 23. SAUT DE 10 PLAGES EN AVANT OU EN ARRIÈRE

Touche "5" : 10 plages arrière- Touche "6" 10 Plages avant

Comment effectuer la recherche de morceaux MP3

La touche "A/PS" permet d'accéder aux paramètres de recherche et de sélection du mode CD /MP3

1. RECHERCHE DIRECTE DES PLAGES MUSICALES

- Presser sur "A/PS", la première chiffre clignote.

- Avec les touches " ou ", sélectionner le premier chiffre désiré.

- Presser sur "SEL", le premier chiffre arrête de clignoter et le second commence à clignoter.

• Répéter les étapes précédentes pour régler le deuxième puis le troisième chiffre

- Valider la lecture en appuyant sur BD/ENT.

2. RECHERCHE PAR LETTRE

• Appuyez sur la touche "A/PS" 2 fois et la recherche par initiale s' active.
• Avec les touches " ◀◀ ou ▶▶ ", sélectionner la première lettre
• Appuyez sur la touche "SEL", pour valider, la deuxième lettre clignote.
• Répéter les étapes précédentes pour entrer d'autres lettre composant le nom de la chanson recherchée
• Valider en appuyant sur BD/ENT
• Les chansons dont les noms sont similaires sont affichées
• Sélectionner à l'aide des touches " ◀ ou ▶"
• Valider en appuyant sur BD/ENT

3. RECHERCHE PAR NOM DE FICHIER

• Presser sur "A/PS" 3 fois, la recherche du fichier est activée.
• Sélectionner à l'aide des touches " ou "
• Valider en appuyant sur BD/ENT

ENREGISTRER

Il est possible d'enregistrer et de sauvegarder sur la mémoire Flash intégrée du lecteur MP3

Mode CD

1. Sélectionner la plage souhaitée
2. Appuyer sur le bouton "ENREGISTREMENT" "REC"- sélectionner entre "NAND ONE TRACK" & "NAND ALL TRACKS"

NAND ONE TRACK: ENREGISTREMENT PLAGE EN COURS

NAND ALL TRACKS:ENREGISTREMENT TOUTES PLAGES

1. Appuyer sur BD/ENT pour valider et "REC" clignote sur l'écran.
2. Pour arrêter l'enregistrement, appuyer de nouveau sur BD/ENT

Mode MP3

1. Sélectionner la plage souhaitée et lancer la lecture
2. Appuyer et maintenir quelques secondes le bouton "ENREGISTREMENT" "REC"
3. La copie débute et la progression est affichée à l'écran.
4. Pour arrêter l'enregistrement, appuyer de nouveau sur BD/ENT

Mode FM

1. Sélectionner la station souhaitée
2. Appuyer et maintenir quelques secondes le bouton "ENREGISTREMENT" "REC"
3. "REC" clignote sur l'écran
4. Pour arrêter l'enregistrement, appuyer de nouveau sur BD/ENT

Mode VOCAL

1. Appuyer sur "MODE" pour afficher "NAND"
2. Appuyer et maintenir quelques secondes le bouton "ENREGISTREMENT" "REC"
3. Pour arrêter l'enregistrement, appuyer de nouveau sur BD/ENT

Suppression de fichiers

1. Appuyer sur "MODE" pour afficher "NAND"
2. Sélectionner les fichiers à supprimer à l'aide des touches " ◀◀ ou ▶◀ "
3. Valider la sélection en appuyant sur "SCN"
4. Appuyer sur BD/ENT pour confirmer et lancer la suppression

RESET

Le bouton RESET (24) est placé en facade

Une réinitialisation "RESET" doit être effectuée dans les cas suivants:

• Installation initiale, après que tous les branchements ont été effectués.
• Les boutons et fonctions sont inopérants
• Symbole d'erreur affiché sur l'écran.

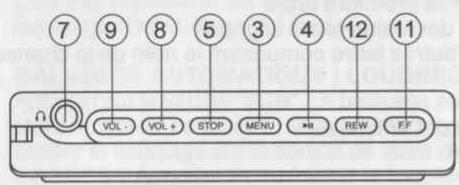

TOUCHES DE FONCTION- (FLASH MP3)

1	Afficheur LCD	Affichage informations
2	MIC	Micro
3	MENU	Active les fonctions disponibles
4	PLAY/PAUSE/REC	Mise sous tension/Lecture/Pause/ Enregist.
5	STOP	Stop/Mise hors tension/Arret enregistrement
6	PRISE ENTREE	Connexion source audio externe
7	PRISE CASQUE	Connexion écouteurs
8	VOLUME +	Augmenter le volume
9	VOLUME-	Diminuer le volume
10	Prise USB	Connexion à un ordinateur
11	FF	Atteindre plage suivante
12	REW	Atteindre plage précédente
13	RESET	Ré initialisation paramètres par défaut

ATTENTION:

A pleine puissance, l'écoute prolongée du baladeur peut endommager l'oreille de l'utilisateur.

UTILISATION MEMOIRE FLASH MP3

La partie AFFICHAGE de l'auto radio peut être utilisée comme un module de lecture FLASH /MP3 indépendant

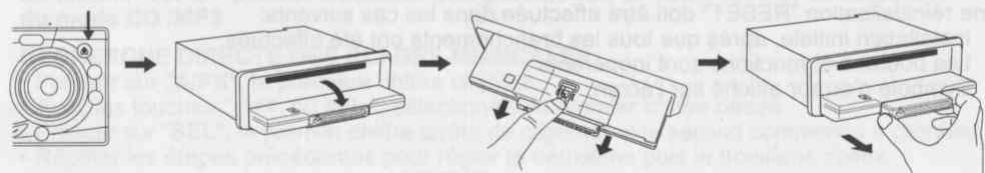

ENLEVER LE LECTEUR FLASH

1. Mettre l'appareil hors tension
2. Appuyer sur le bouton pour basculer la façade
3. Appuyer sur les clips jusqu'à entendre un clic
4. Détacher le lecteur MP3/ Flash.

Utilisation du « Clip support »

1. Insérer le lecteur dans le Clip et le faire glisser vers le bas pour le fixer.
2. S'assurer d'avoir retiré le lecteur du Clip avant de le connecter à la façade de l'autoradio. Pour séparer le lecteur du clip, suivre le schéma ci-dessous et faire glisser vers le haut en appuyant légèrement.

CHARGER LA BATTERIE

Ce lecteur mp3 flash est doté d'une batterie incorporée. Il est possible de la recharger en connectant le lecteur à un PC ou en le reconnectant à la façade. Assurez vous que l'autoradio est sous tension lorsque la batterie est en charge. En cours de charge l'indicateur de la batterie clignote jusqu'à ce que la recharge soit terminée.

Temps de recharge: 4 heures

Autonomie en fonctionnement: 3.5 heures

Connector le Lecteur MP3 à l'ordinateur

IMPORTANT : Assurez-vous que le lecteur MP3 est sous tension avant de raccorder le câble USB à l'ordinateur.

UTILISATION MODE LECTURE

1. MISE SOUS TENSON/ HORS TENSION

Mise sous tension - Appuyer sur la touche ▶ pendant plus de deux secondes Mise hors tension - Appuyer sur la touche STOP pendant plus de quatre secondes

2. LECTURE

Appuyer sur la touche ▶II pour lancer la lecture

3. LECTURE RAPIDE AVANT OU ARRIÈRE

En cours de lecture, appuyer et maintenir les touches "REW" (retour rapide) ou "FF" (Avance rapide) pour accéder à des passages spécifiques de la plage lue

4. RECHERCHE DE PLAGE AVANT/ARRIÈRE

Appuyer sur les touches "REW" (Arrière) ou "FF" (Avance) pour accéder aux plages suivantes ou précédentes

5. CONTROLE DU VOLUME

Appuyer sur "VOL - "ou "VOL+" pour augmenter ou diminuer le volume

6. PAUSE

Appuyer sur la touche ▶II pour interrompre momentanément la plage en cours de lecture, appuyer de nouveau pour reprendre la lecture.

7. ARRET DE LA LECTURE

Appuyer sur "STOP" pour arrêter la lecture

8. NAVIGATION DANS LES FICHIERS

Activer la navigation dans les fichiers en maintenant appuyée la touche ▶II. Sélectionner les fichiers à l'aide des touches "VOL – "ou "VOL+" et lancer la lecture du fichier souhaité en appuyant sur la touche "FF"

Note: pour les étapes 9 à 12, l'appareil doit impérativement être en mode "LECTURE" pour ce faire, appuyer sur "MENU" et sélectionner "LECTURE" ("Play"), valider en appuyant à nouveau sur "MENU"

9. EGUALISEUR

a) En mode lecture, appuyer et maintenir la touche "MENU", à l'aide des touches 'FF' ou "REW"; sélectionner "EGUALISEUR" 'Equalizer", valider en appuyant à nouveau sur "MENU"
b) à l'aide des touches 'FF' ou "REW"; sélectionner parmi les modes proposés "Normal, Rock, Jazz, Classical, Pop", valider en appuyant à nouveau sur "MENU"

10. MODES LECTURE

a) En mode lecture, appuyer et maintenir la touche "MENU", à l'aide des touches 'FF' ou "REW"; sélectionner "MODES LECTURE" 'PLAY MODE", valider en appuyant à nouveau sur "MENU"
b) à l'aide des touches "FF" ou "REW"; sélectionner parmi les modes proposés "RÉPÉTITION DOSSIER/ RÉPÉTITION TOUT/RÉPÉTITION PLAGE/INTRO, valider en appuyant à nouveau sur "MENU"

11. PARAMETRES GENERAUX

a) En mode lecture "PLAY" appuyer et maintenir la touche "MENU", à l'aide des touches 'FF' ou "REW"; sélectionner "PARAMETRES GENERAUX" ("GENERAL SETTINGS"), valider en appuyant à nouveau sur "MENU"
b) à l'aide des touches 'FF' ou "REW"; sélectionner parmi les réglages proposés Contraste-Réglage du contraste de l'affichage
Rétro éclairage-Réglage de la durée de rétro-éclairage
Temporisation-Réglage de la durée avant mise en veille automatique
Informations-Affiche le taux d'utilisation ainsi que l'espace disponible sur la mémoire
Paramètres usine-Ré installation des paramètres usines d'origine
Formatage-Sert à reformater la mémoire flash intégrée
Language ID3 Tag-Sélection de la langue affichage ID3 Tag
c). valider en appuyant à nouveau sur "MENU"

12. VITESSE DE LECTURE

a) En mode lecture, "PLAY" appuyer et maintenir la touche "MENU", à l'aide des touches 'FF' ou "REW"; sélectionner "VITESSE DE LECTURE" ("Play Speed"), valider en appuyant à nouveau sur "MENU
b) à l'aide des touches 'FF' ou "REW"; sélectionner la vitesse de lecture (100% est la vitesse normale)
c) Valider en appuyant à nouveau sur "MENU"

UTILISATION TUNER FM

1. ACCEDER AU MODE RADIO

a) Appuyer sur la touche "MENU", à l'aide des touches 'FF' ou "REW"; sélectionner "FM RADIO"
b) Valider en appuyant à nouveau sur "MENU", la fréquence des stations est affichée.
Note: les écouteurs servent également d'antenne, assurez vous qu'ils sont connectés.

2. MISE EN MEMOIRE DES STATIONS

a) En mode FM/ RADIO appuyer et maintenir la touche "MENU", à l'aide des touches 'FF' ou "REW"; sélectionner "PRESET", valider en appuyant à nouveau sur "MENU
b) à l'aide des touches 'FF" ou "REW"; activer ou désactiver le mode "ON"/"OFF"
c) Valider en appuyant à nouveau sur "MENU"

3. RECHERCHE SUR TOUTE LA BANDE FM

a) En mode FM/RADIO appuyer et maintenir la touche ▶ pendant plus de deux secondes
b) Les 20 premières stations détectées seront mise en mémoire automatiquement

4. MISE EN MEMOIRE DES STATIONS

a) Mettre la position de mise en mémoire des stations sur "OFF" 'désactivé" pour effectuer une recherche
b) A l'aide des touches 'FF' ou "REW"; accéder à la fréquence de la bande désirée.
c) Appuyer sur ▶I puis sur "FF" pour sélectionner le numéro de la mémoire
d) Valider la mise en mémoire en appuyant à nouveau sur ▶II

5. STEREO MONO

a) En mode FM/ RADIO appuyer et maintenir la touche "MENU", à l'aide des touches 'FF' ou "REW"; sélectionner "SON" ("SOUND"), valider en appuyant à nouveau sur "MENU"
b) à l'aide des touches 'FF' ou "REW"; sélectionner le mode "STEREO" ou "MONO"
c) Valider en appuyant à nouveau sur "MENU"

ENREGISTREMENTS VOCAUX ET AUDIO

Il est possible d'enregistrer par l'intermédiaire du micro incorporé ou par l'entrée audio (cable prise 3.5mm)

ACCEDER AU MODE ENREGISTREMENT

Appuyer de nouveau sur "MENU" pour confirmer

1. ENREGISTREMENT A PARTIR DU MICRO

Assurez vous que l'appareil est en mode"STOP" et qu'aucun cable n'est relié à la prise entrée.
a) En mode ENREGISTREMENT appuyer et maintenir la touche "MENU", à l'aide des touches 'FF' ou "REW"; sélectionner "SOURCE" ("RECORDING INPUT"), valider en appuyant à nouveau sur "MENU"
b) à l'aide des touches 'FF' ou "REW"; sélectionner le mode "VOIX" ("VOICE"). Valider en appuyant à nouveau sur "MENU"
c) à l'aide des touches 'FF' ou "REW"; sélectionner "VAD" à l'aide des touches 'FF' ou "REW"; sélectionner "OFF". Valider en appuyant à nouveau sur "MENU"
d) à l'aide des touches 'FF' ou "REW"; sélectionner "QUITTER" ("EXIT") pour revenir au mode enregistrement
e) Appuyer sur ▶ pour lancer l'enregistrement et sur "STOP" pour arrêter l'enregistrement

2. ENREGISTREMENT A PARTIR D'UNE SOURCE EXTERNE

Connector un cable à la prise entrée de l'appareil et l'autre extremité à la sortie d'une source externe.
a) En mode ENREGISTREMENT appuyer et maintenir la touche "MENU", à l'aide des touches 'FF' ou "REW"; sélectionner "SOURCE" ("RECORDING INPUT"), valider en appuyant à nouveau sur "MENU"
b) à l'aide des touches 'FF' ou "REW"; sélectionner le mode "ENTREE" ("LINE IN"). Valider en appuyant à nouveau sur "MENU"
c) à l'aide des touches 'FF' ou "REW"; sélectionner "QUITTER" ("EXIT") pour revenir au mode enregistrement
d) Appuyer sur ▶I pour lancer l'enregistrement et sur "STOP" pour arrêter l'enregistrement

3. PARAMETRES QUALITE ENREGISTREMENT

ENREGISTREMENT A PARTIR DU MICRO.

a) En mode ENREGISTREMENT appuyer et maintenir la touche "MENU", à l'aide des touches 'FF' ou "REW"; sélectionner "MODE ENREGISTREMENT("RECORDING MODE"), valider en appuyant à nouveau sur "MENU"

b) à l'aide des touches 'FF' ou "REW"; sélectionner les différents paramètres KBPS, Valider en appuyant à nouveau sur "MENU"

4. PARAMETRES VAD

Cette fonction permet de régler le niveau de sensibilité du micro. Il est recommandé de le laisser en mode "OFF" ("déconnecté")

a) En mode ENREGISTREMENT appuyer et maintenir la touche "MENU", à l'aide des touches 'FF' ou "REW"; sélectionner "VAD" valider en appuyant à nouveau sur "MENU"
b) à l'aide des touches 'FF' ou "REW"; sélectionner le mode "OFF":"LOW" ou"HIGH" "OFF"-Enregistrement débute même si aucune voix n'est détectée "LOW"-Enregistrement débute si la voix est plus haute que la normale "HIGH"-Enregistrement débute si la voix est très forte
c) Valider en appuyant à nouveau sur "MENU"

5. PARAMETRES SYNCHRONISATION AUTO

Cette fonction permet de SYNCHRONISER le début de l'enregistrement avec la source externe

a) En mode ENREGISTREMENT appuyer et maintenir la touche "MENU", à l'aide des touches"; sélectionner "AUTO SYNC" valider en appuyant à nouveau sur "MENU" b) à l'aide des touches 'FF' ou "REW"; sélectionner le mode "OFF":"1,2,3 ou 4 secondes" "OFF"-Enregistrement débute même si aucune voix n'est détectée

1-Ajoute 1 seconde avant et après l'enregistrement 2-Ajoute 2 secondes avant et après l'enregistrement 3-Ajoute 3 secondes avant et après l'enregistrement 4-Ajoute 4 secondes avant et après l'enregistrement

c) Valider en appuyant à nouveau sur "MENU"

SPECIFICATIONS TECHNIQUES

LECTEUR CD/MP3

Rapport Signal/Brouillage	>60 dB
Séparation Canal	>50 dB (1 KHz)
Réponse en Fréquence	20 Hz - 20 KHz

SYNTONISATEUR FM

Gamme Fréquence	87.5-108 MHz
Fréquence Intermédiaire	10.7 MHz
Sensibilité	2.8 μV
Séparation Stéréo	30 dB
Rapport Signal/Brouillage	50 dB
Pas Canal	50 kHz

SORTIE

Sortie	5V max
Impédance	10 kOhm

GENERALITES

Voltage Alimentation	12V DC (10.8-15.6V), Negative à la masse
Impédance Haut-parleurs	4 ou 8 Ohms
Puissance Maximale de Sortie	50W x 4 canaux

Sujet à modification sans préavis
