HC62V2B - Hotte aspirante BROAN - Notice d'utilisation et mode d'emploi gratuit

Marque	BROAN
Modèle	HC62V2B
Type de produit	Hotte aspirante
Modes d'évacuation	Aspirante (extérieur) et recyclage (recirculation)
Nombre de vitesses moteur	3
Éclairage	Lampe remplaçable (type identique)
Filtre à graisse	Métallique modulaire ou panneau, lavable avec détergent neutre tous les 2 mois
Filtre à charbon	Optionnel pour mode recyclage, remplacement tous les 6 mois
Diamètre de sortie d'air	125 mm (recommandé)
Diamètre du trou mural	133 mm
Installation	Murale ou sous meuble
Alimentation électrique	À prévoir selon normes en vigueur (non spécifié)
Matériau	Acier (estimation)
Poids	Environ 10-15 kg (estimation)
Dimensions (L x P x H)	Non fournies dans la notice
Niveau sonore	Non spécifié
Consommation d'énergie	Non spécifiée
Pièces détachées disponibles	Filtres à graisse, filtres à charbon, lampes
Réparabilité	Possible : remplacement de filtres et lampes par l'utilisateur
Entretien général	Nettoyer les filtres à graisse tous les 2 mois, remplacer les filtres à charbon tous les 6 mois
Sécurité	Vérifier le levier aspirante/recyclage selon l'installation

FOIRE AUX QUESTIONS - HC62V2B BROAN

Comment installer la hotte en mode aspirant ?

Pour l'installation en mode aspirant, prévoyez un trou d'évacuation de 133 mm de diamètre à l'extérieur. Raccordez un tuyau flexible (diamètre 125 mm recommandé) à la bride de la hotte en utilisant une bande métallique. Assurez-vous que le levier du groupe moteur soit positionné sur le symbole (P) comme indiqué sur la Fig. 7.

Comment installer la hotte en mode recyclage ?

Pour le mode recyclage, fermez les deux sorties d'air avec les couvercles fournis (E). Installez un ou deux filtres à charbon (A) à l'intérieur de la grille à graisse en les bloquant avec les blocages filtres métalliques (M). Placez le levier du groupe moteur sur le symbole (Q) (Fig. 7).

Comment nettoyer les filtres à graisse ?

Les filtres à graisse métalliques doivent être nettoyés au moins tous les deux mois. Lavez-les avec un détergent neutre. Pour les filtres à panneau, déposez les deux blocages filtres (M) avant de les extraire. Laissez sécher avant de les remettre en place.

Quand faut-il remplacer les filtres à charbon ?

Les filtres à charbon doivent être remplacés périodiquement, en moyenne tous les 6 mois. Pour les extraire, déposez les blocages filtres (M) (voir Fig. 8-9-10). Ils ne se nettoient pas et doivent être jetés.

Comment remplacer l'éclairage de la hotte ?

Pour remplacer les lampes, déposez le plafonnier après avoir desserré la vis de blocage 'A' (Fig. 16). Remplacez par des lampes du même type.

Que faire si la hotte ne fonctionne pas du tout ?

Vérifiez d'abord l'alimentation électrique et le branchement. Assurez-vous que l'interrupteur d'éclairage et le moteur sont en position marche. Si le problème persiste, consultez la notice complète ou contactez le service après-vente.

Comment régler la vitesse du moteur ?

Selon le modèle, utilisez les interrupteurs A, B, C, D (Fig. 11) pour la 1ère, 2ème et 3ème vitesse, avec A pour l'éclairage. Sur l'autre version (Fig. 12), l'interrupteur B a trois positions (1-2-3) pour les vitesses, et A pour l'éclairage (0 éteint, 1 allumé).

Peut-on utiliser la hotte sans filtre à charbon en mode recyclage ?

Non, en mode recyclage, les filtres à charbon sont indispensables pour filtrer les odeurs. Sans eux, l'air serait simplement recirculé sans purification. Installez un ou deux filtres selon le modèle.

Quel diamètre de tuyau d'évacuation utiliser ?

Le diamètre conseillé est de 125 mm. Utilisez un tuyau de la longueur minimale nécessaire, avec le moins de courbes possible (angle maximum de 90°), et avec une surface intérieure lisse.

Comment fixer la hotte sous un meuble ?

Percez un trou de 133 mm dans le meuble pour l'évacuation (si mode aspirant par le haut). Percez 4 trous selon les mesures de la Fig. 6, puis fixez la hotte avec 4 vis (non fournies) en agissant de l'intérieur du meuble.

MODE D'EMPLOI HC62V2B BROAN

La hotte peut être en version aspirante (évolution de l'air à l'extérieur) ou en version recyclage (recirculation de l'air à l'intérieur).

1) Conditions essentielles pour le montage:

Prévoyez une alimentation électrique appropriée.

Si vous appareil doit être installé en version Aspirante, vous devez prévoir auparavant le trou d'évacuation de l'air et vous munir d'un tuyau reliant ce dernier à la bride qui se trouve sur leur hotte ; employez un tuyau d'évacuation qui a : - la longueur minimum indispensable ; - le moins de courbes possible (angle maximum des courbes : ) ; - qui soit fait d'une matière autorisée par les normes en vigueur ; - la surface intérieure la plus lisse possible. Nous vous conseillons aussi d'éviter les changements brusques de section du tuyau (diamètre conseillé : 125 mm). Pour l'évacuation de l'air à l'extérieur, suivez toutes les autres indications données par la feuille "Attention".

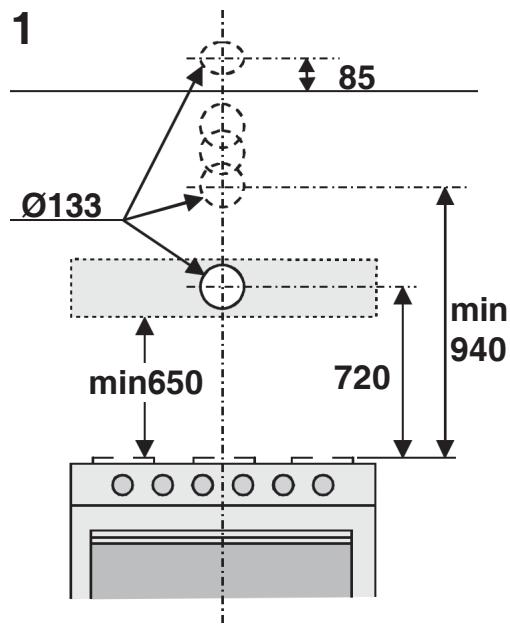

Percez le trou dans le mur pour la sortie de l'air (diamètre de 133 mm), en suivant les instructions de la Fig. 1 où sont indiquées les mesures pour les différentes possibilités.

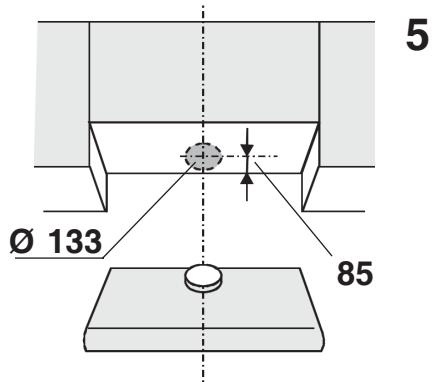

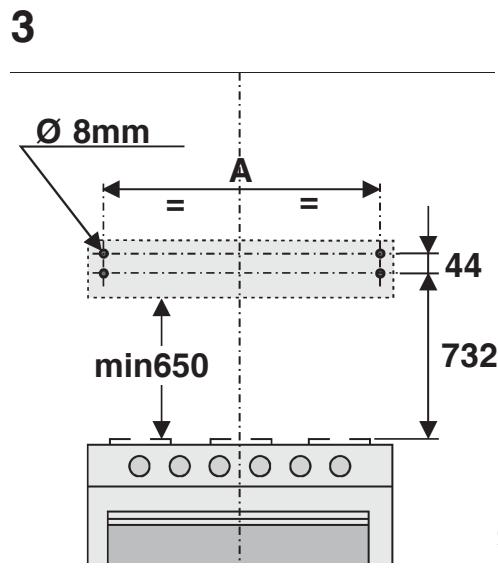

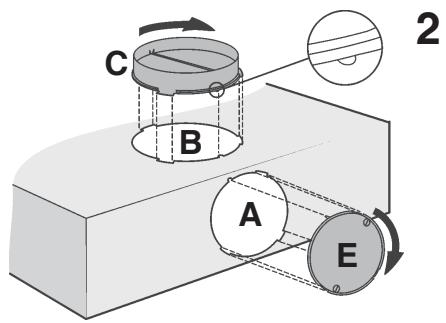

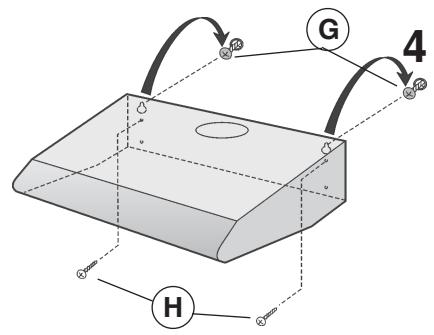

2) La hotte est équipée de 2 sorties d'air, une sur la partie supérieure (Fig. 2B) et une sur l'arrière (Fig. 2A), pouvant être utilisées selon vos exigences. Pour la version aspirante, il faut monter le flasque (C) sur l'ouverture utilisée et fermer l'autre ouverture avec le couvercle (E). Pour la version recyclage, il faut fermer les deux ouvertures avec les 2 couvercles (E). 3) Fixation murale: Percez 4 troughs dans le mur, en respectant les mesures indiquées sur la Fig. 3 et enforcez les chevilles; prenez 2 des vis fournies en équipement (Fig. 4G), puis enfilez-les dans les chevilles situées plus haut, sans les visser complètement. Accrochez la hotte aux 2 vis et, en agissant de l'intérieur de l'appareil, serrez à fond les 2 vis. Effectuez la fixation définitive en introduisant les 2 autres vis H (Fig. 4). 4) Fixation sous un meuble : Si vous installez la hotte en version aspirante avec l'évacuation de l'air par l'ouverture supérieure (Fig. 2B), avant la fixation vous devez effectuer un trou de 133mm de diamètre sur le meuble (Fig. 5).

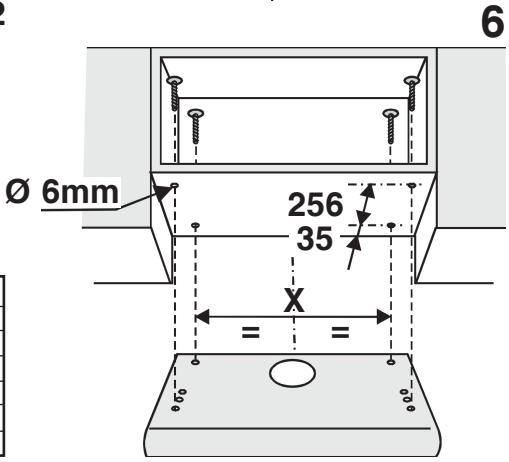

Percez 4 trous sur le meuble, en respectant les mesures indiquées sur la Fig. 6. Fixez la hotte avec les 4 vis en agissant de l'intérieur du meuble (les 4 vis ne sont pas fournies).

5) Pour la version aspirante : raccordez un tuyau flexible au flasque de la hotte, en une utilisant une bande métallique. Le tuyau et la bande ne sont pas fournis. 6) Effectuez le branchement électrique. 7) VERIFIER QUE LE LEVIER ASPIRANTE-RECYCLAGE SOIT SUR LA BONNE POSITION : le levier se trouve sur le groupe moteur, et doit être place sur le symbole (P) si l'installation est version aspirante, sur le symbole (Q) si l'installation est version recyclage (Fig. 7). 8) FAIRE ATTENTION AU FILTRE (S) A CHARBON (A) - Fig. 8-9-10: Sur la version recyclage, il faut utiliser un filtré (s) à charbon et donc, s'il n'est pas installé dans la hotte, il faut le monter à l'intérieur du filtré / grille àGRAISSER en le bloquant à l'aide des blocages filtres métalliques (M). Sur la version aspirante ce(s) filtré (s) n'est pas nécessaire et s'il est installé dans la hotte o'tez le(s) filtré(s) et le blocage filtré(s) métallique(s).

Fonctionnement

Selon les modèles, l'appareil est muni des types suivants de commandes:

Commandes de la Fig. 11: A = Interrupteur d'éclairage. B = Interrupteur ON/OFF moteur 1ère vitesse.

C = Interrupteur 2e vitesse. D = Interrupteur 3e vitesse. E = Voyant de fonctionnement du moteur.

Commandes de la Fig. 12: A = Interrupteur d'éclairage; position 0: lumière éteinte; position 1: lumière allumée. B = Interrupteur moteur; position 0: moteur arrêté; position 1-2-3: moteur en marche à la première, seconde ou troisième vitesse. C = Voyant de fonctionnement du moteur.

Filtre(s) à graisse: En fonction des versions, la hotte est équipée de différents types de filtre à graisse: Filtres métalliques modulaires (du type indiqué en Fig. 13): ces filtres sont métalliques et doivent être nettoyés périodiquement, en fonction de l'usage (au moins tous les deux mois). Lavez les filtres avec un détergent neutre. Filtre métallique à panneau (du type indiqué en Fig. 14N): ce filtre est métallique et est positionné à l'intérieur de la grille métallique; il doit être nettoyé périodiquement, en fonction de l'usage (au moins tous les deux mois). Lavez le filtre avec un détergent neutre. Déposez les 2 blocages filtres (M), puis extraire le filtre métallique à panneau.

Filtre synthétique à panneau (du type indiqué en Fig. 15P): ce filtre est en fibre synthétique et est positionné à l'intérieur de la grille métallique; il ne peut pas être nettoyé mais doit être remplacé périodiquement, en fonction de l'usage (au moins tous les deux mois). Déposez les 2 blocages filtres (M), puis extraire le filtre synthétique à panneau.

Filtres à charbon: les filtres à charbon doivent être remplacés périodiquement en fonction de l'utilisation de l'appareil (en moyenne tous les 6 mois). Pour extraire les filtres à charbon (A), déposez les blocages filtres M (Fig. 8-9-10).

Eclairage : Pour remplacer les lampes de l'éclairage, déposez le plafonnier après avoir desserré la vis de blocage “A” (Fig. 16). Les remplacer par des lampes du même type.
