Type de produit	Hotte aspirante
Marque	FABER
Modèle	Ke)aKeSTILUX 900 INOX N
Largeur	900 mm
Profondeur	Environ 500 mm
Hauteur minimale d'installation	650 mm au-dessus du plan de cuisson
Poids approximatif	15 kg
Alimentation électrique	220-240 V, 50/60 Hz
Classe électrique	Classe I (mise à la terre obligatoire)
Puissance moteur	Non spécifiée (estimée 200-300 W)
Éclairage	LED intégré (remplacement par SAV)
Nombre de vitesses	3 vitesses + intensive (6 min)
Fonction arrêt différé	30 minutes
Filtres à graisse	Métalliques autoporteurs, lavables au lave-vaisselle
Filtre à charbon actif	Non lavable, remplacement tous les 4 mois (version filtrante)
Diamètre de sortie d'air	120 mm ou 150 mm (avec réducteur fourni)
Type d'installation	Évacuation extérieure ou recyclage (avec filtre charbon)
Matériau	Inox (modèle INOX N)
Commandes	Touches tactiles avec indicateurs lumineux
Contenu de l'emballage	Corps hotte, cheminée télescopique, kit de fixation, réducteur, raccord, manuel
Service après-vente	Contacter le SAV pour remplacement éclairage et autres pièces

FOIRE AUX QUESTIONS - Ke)aKeSTILUX 900 INOX N FABER

Quelle est la hauteur minimale d'installation entre la hotte et la cuisinière ?

La distance de sécurité minimale est de 650 mm entre le plan de cuisson et la hotte. Si les instructions de votre cuisinière spécifient une distance plus grande, respectez celle-ci.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse métalliques sont lavables au lave-vaisselle. Retirez-les en les poussant vers l'arrière et en tirant vers le bas. Lavez-les sans les plier et séchez-les avant de les remettre en place. Nettoyez-les environ tous les 2 mois, ou plus souvent en cas d'utilisation intense.

Comment remplacer le filtre à charbon actif (version recyclage) ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Remplacez-le tous les 4 mois (ou plus souvent si nécessaire). Pour le remplacer, retirez d'abord les filtres à graisse métalliques, puis déclippez l'ancien filtre à charbon et installez le nouveau en l'enclenchant.

La hotte ne s'allume pas, que faire ?

Vérifiez d'abord l'alimentation électrique : assurez-vous que la prise fonctionne et que le disjoncteur n'a pas sauté. Vérifiez également que le connecteur du câble d'alimentation à l'intérieur de la hotte est bien branché. Si le problème persiste, contactez le service après-vente.

Comment utiliser la fonction intensive ?

Pour activer la vitesse intensive, appuyez sur la touche T4 pendant 2 secondes. Le moteur fonctionnera à vitesse maximale pendant 6 minutes, puis reviendra automatiquement à la vitesse précédente. Cette fonction est idéale pour gérer les fortes émissions de fumées.

Comment régler l'arrêt différé ?

Appuyez sur la touche T3 pendant 2 secondes pour activer l'arrêt différé de 30 minutes. Le moteur et l'éclairage s'éteindront automatiquement après ce délai. Pendant l'activation, vous pouvez changer la vitesse.

Puis-je installer la hotte en mode recyclage sans évacuation extérieure ?

Oui, la hotte peut fonctionner en mode recyclage. Vous devez utiliser le filtre à charbon actif fourni (ou disponible en option) et installer le raccord de sortie d'air 15 fourni. Suivez les instructions de montage pour la version filtrante.

Comment remplacer l'éclairage LED ?

Le remplacement de l'éclairage LED doit être effectué par un professionnel qualifié. Contactez le service après-vente FABER pour obtenir une pièce de rechange et faire installer le nouvel éclairage.

Les touches de commande clignotent, est-ce normal ?

Oui, le clignotement des touches est normal lors de l'activation de certaines fonctions : l'arrêt différé fait clignoter la touche T1 + la touche de vitesse active, et la fonction intensive fait clignoter la touche T4. Consultez le tableau des commandes dans la notice pour plus de détails.

Quelle est la garantie de cet appareil ?

La garantie légale est de 2 ans à compter de la date d'achat. Pour les conditions spécifiques, veuillez consulter le certificat de garantie fourni avec l'appareil ou contacter votre revendeur.

MODE D'EMPLOI Ke)aKeSTILUX 900 INOX N FABER

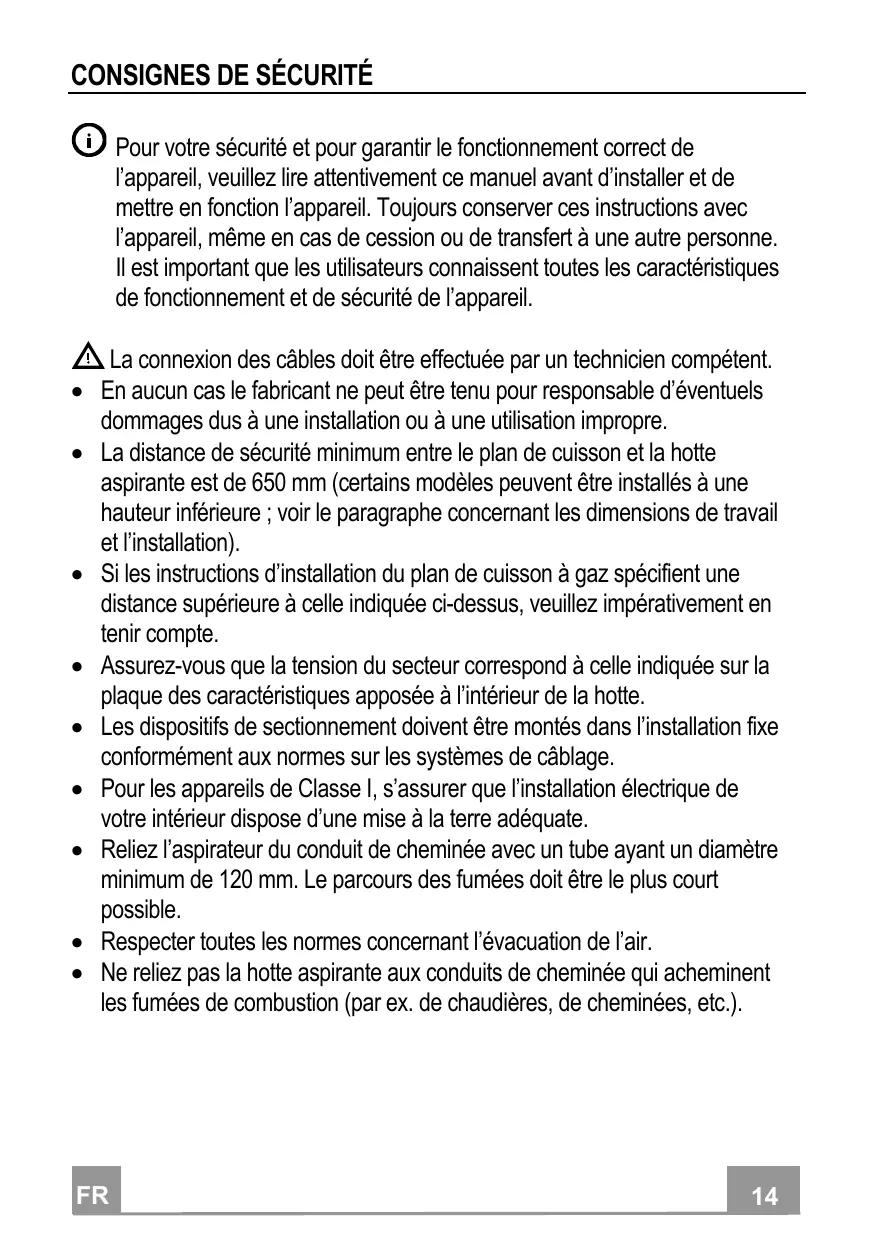

Manuel d'Instructions

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant d'installer et de mettre en fonction l'appareil. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.

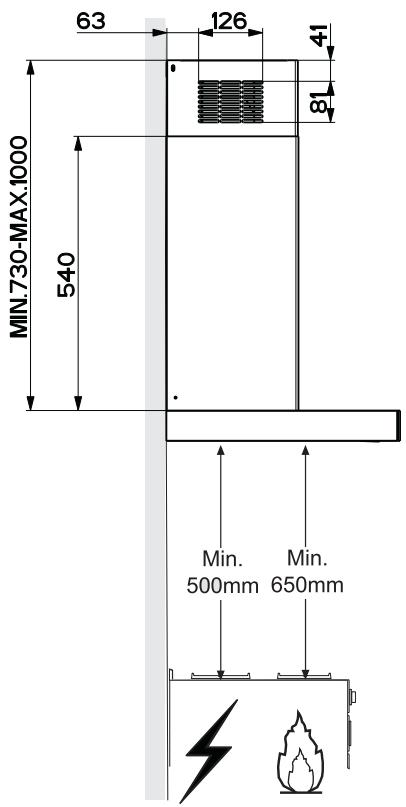

• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte. Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adaptée.
• Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.
• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéqua eils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.
• Ne pas évacuer l'air à travers une conduite utilisée pour l'évacuation des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d'un service après-vente/agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales.

AVERTISSEMENT: Avant d'installer la hotte, retirer les films de protection. - Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte. AVERTISSEMENT toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques. - Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...). - Ne flambez pas des mets sous la hotte : sous risque de développer un incendie. - Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés. - Surveillez les enfants. S'assurer qu'ils ne jouent pas avec l'appareil.

• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

Les parties accessibles peuvent devenir très chaudes pendant l'utilisation des appareils de cuisson.

• Nettoyer et/ou remplacer les filtres après le début indiqué (DANGER d'incendie). Voir le paragraphe Nettoyage et Entretien.
• Veillez à ce que la pièce bénéficie d'une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).
• Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se eté ce produit.

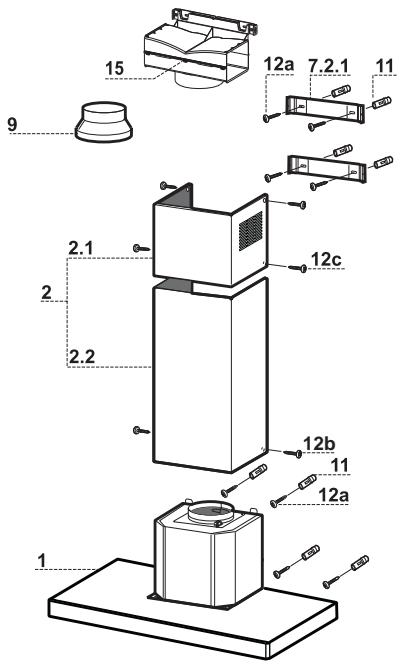

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de:Commandes, Lu-mière, Groupe Ventilateur,Filtres
2	1	Cheminée Téliscopique formée de :
2.1	1	Cheminée Supérieure
2.2	1	Cheminée Inférieure
9	1	Flasque de Réduction ø 150-120 mm
15	1	Raccord Sortie Air
Réf.	Q.té	Composants pour l'installation
7.2.1	2	Brides Fixation Cheminée Supérieure
11	8	Chevilles
12a	8	Vis 4,2 x 44,4
12c	6	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

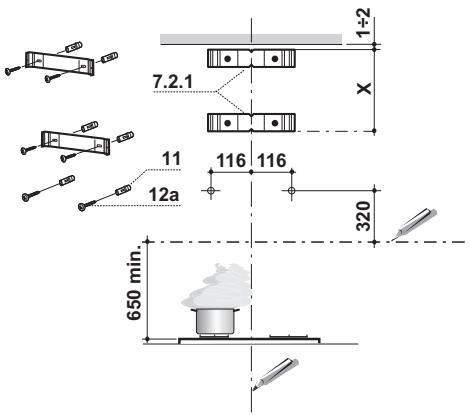

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des troughs rainurés de la bride.
• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 320 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côté opposé.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hottër, en laissant un espace de 5 - 6mm entre le mur et la tête de la vis.
• Avant d'accrocher le corps hotte, serrer les deux vis Vr situées sur les points d'accrochage du corps hotte.
• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps de la hotte.
• Si cela est jugé nécessaire, il est possible de fixer la hotte au mur au moyen de chevilles et vis supplémentaires qu'il faudra placer de l'intérieur du corps de la hotte.

SORTIE air version aspirante

Pour l'installation en version aspirante, relier la hotte au tube de sortie au moyen d'un tube rigide ou flexible de Ø 150 ou 120mm dont le choix est laissé à l'installateur.

• Pour la liaison avec le tube 0120 mm, insérer la buse de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les filtres anti-odeur à charbon actif éventuels.

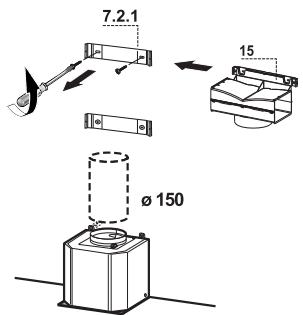

SORTIE Air version filtrante

• Desserrer les 2 vis de fixation du support supérieur 7.2.1.
• Visser à sa place le raccord de sortie de l'air 15 avec les 2 vis précédemment retirées.
• Relier le raccord 15 à la sortie du corps de hotte au moyen d'un tube rigide ou flexible de 150 mm, au besoin de l'installateur.
• S'assurer de la présence du filtre anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotter sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

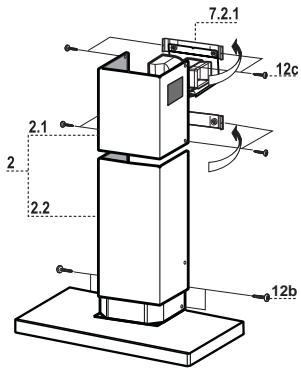

Cheminée supérieure

• Élargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1 ; référer jusqu'en butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c fournies.
• S'assurer que la sortie des rallonges raccord se trouve au niveau des bouches de la cheminée.

Cheminée inférieure

• Élargir légèrement les deux bords latéraux de la cheminée et les accrocher entre la cheminée supérieure et la paroi ; refermer jusqu'en butée.
• Fixer latéralement la partie inférieure au corps de la hotte, à l'aide des deux 2 vis 12c fournies.

Tableau des commandes

Touche	Fonction
T1	Coupe le moteur.	-
T2	Démarre le moteur en première vitesse	Les touches T1+T2 sont al-lumées.
T3	Démarre le moteur en deuxieme vitesse	Les touches T1+T3 sont al-lumées.
	Appuyée pendant 2 secondes, elle active l'extinction différée de 30 minutes (Moteur + Éclairage). Lorsque la fonction est active, vous pouvez varier la vitesse d'exercice.	Les touches respectives T1+ (T2 ou T3 ou T4) clignotent.
T4	Démarre le moteur en troisieme vitesse	Les touches T1+T4 sont al-lumées.
	Appuyée pendant 2 secondes, elle démarre la vitesse Intensive temporisée à 6 minutes, après lesquelles le système returné à la vi-tesse précédemment programmée. Fonction indiquée pour faire face aux pointes d'émission des fumées de cuisson.	La touche clignote.
L	Allume et étèint l'éclairage à l'intensité maximale.	Touchche allumée

Nettoyage filtres anti-graisse metalliques autoporteurs

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Reemplacement filtre au charbon ACTIF

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

Éclairage

• Pour le remplacement, contacter le Service après-vente (« Pour l'achat, s'adresser au service après-vente »).
