MI MOTION SENSOR - Capteur connecté Xiaomi - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur de mouvement connecté
Marque	Xiaomi
Modèle	RTCGQ01LM
Alimentation	1 pile CR2450 (non incluse)
Angle de détection	≈170°
Température de fonctionnement	-10°C à 45°C
Humidité de fonctionnement	0 à 95% HR, sans condensation
Connectivité	Zigbee 2,4 GHz
Fonctions principales	Détection infrarouge de mouvement, allumage automatique de veilleuse, intégration avec Mi Home, scénarios automatisés
Hauteur de montage recommandée	1,2 m à 2,1 m
Entretien et nettoyage	Essuyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas installer sur une surface métallique (réduit la portée). Éviter les chocs. Tenir hors de portée des enfants.
Pièces détachées et réparabilité	Pile CR2450 remplaçable. Pas de pièces détachées officielles.
Informations générales	Nécessite un Mi Control Hub (vendu séparément) et l'application Mi Home/Xiaomi Home.

FOIRE AUX QUESTIONS - MI MOTION SENSOR Xiaomi

Comment installer le capteur de mouvement Mi Motion Sensor ?

Vous pouvez le placer directement sur une surface propre et sèche ou le coller après avoir retiré le film de protection. La hauteur de montage recommandée est entre 1,2 m et 2,1 m. Assurez-vous que la lentille soit alignée avec la zone de détection.

Comment connecter le capteur à l'application Mi Home ?

Ouvrez l'application Mi Home/Xiaomi Home, appuyez sur '+' en haut à droite, puis suivez les instructions pour ajouter l'appareil. Assurez-vous que le Mi Control Hub est déjà connecté.

Quel type de pile utilise le Mi Motion Sensor ?

Il utilise une pile CR2450. La borne positive doit être orientée vers le haut lors de l'insertion.

Pourquoi le capteur ne détecte-t-il pas les mouvements ?

Vérifiez que la pile est correctement insérée et non déchargée. Assurez-vous que le capteur est à portée du hub (Zigbee) et que rien n'obstrue la lentille. La température et l'humidité doivent être dans les limites spécifiées.

Peut-on utiliser le capteur sans le Mi Control Hub ?

Non, le capteur nécessite le Mi Control Hub pour fonctionner et communiquer avec l'application Mi Home.

Comment remplacer la pile du capteur ?

Tournez le couvercle du compartiment à piles dans le sens inverse des aiguilles d'une montre pour l'ouvrir. Retirez l'ancienne pile, insérez une nouvelle CR2450 (borne positive vers le haut), puis refermez en tournant dans le sens des aiguilles d'une montre.

Quelle est la portée de détection du capteur ?

L'angle de détection est d'environ 170°. La distance de détection effective dépend de l'installation ; un test de distance peut être effectué en appuyant sur le trou de réinitialisation du capteur pour vérifier la connexion avec le hub.

Le capteur peut-il être utilisé en extérieur ?

Non, la température de fonctionnement est de -10°C à 45°C et l'humidité max 95% sans condensation. Il n'est pas conçu pour une exposition directe aux intempéries.

Comment réinitialiser le capteur ?

Pour réinitialiser le capteur, maintenez enfoncé le bouton de réinitialisation (via le trou) pendant environ 5 secondes jusqu'à ce que le hub émette un son.

Que faire si le capteur ne se connecte pas au hub ?

Rapprochez le capteur du hub (moins de 2 mètres) et réessayez. Assurez-vous que le hub est sous tension et que l'application Mi Home est ouverte. Si le problème persiste, réinitialisez le capteur.

MODE D'EMPLOI MI MOTION SENSOR Xiaomi

Mode d'emploi de mi smart sensor set

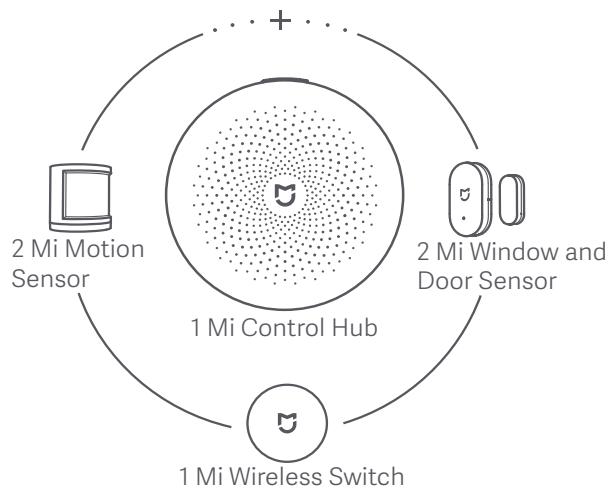

Dans le Mi Smart Sensor Set, un Control Hub fonctionne avec un détecteur de mouvement ; un capteur d’ouverture de portes et de fenêtres et un interrupteur sans fil, qui permettent d’activer plusieurs fonctions comme allumer/éteindre l’éclairage nocturne lorsqu’un mouvement est détecté, lors de notifications ou lorsque la sonnette retentit. Il fonctionne aussi avec les autres appareils Mi Smart dans l’application Mi Home/Xiaomi Home, ce qui vous permet de tester des fonctions plus attractives.

Connexion avec l'application mi home/xiaomi home

Ce produit fonctionne avec Mi Home/Xiaomi Home. Contrôlez votre appareil et interagissez avec d'autres appareils intelligents dans l'application Mi Home/Xiaomi Home.

Scannez le code QR pour télécharger et installer l'application Mi Home/Xiaomi Home. Si l'application Mi Home/Xiaomi Home est déjà installée, vous serez redirigé vers la page de configuration de la connexion. Vous pouvez aussi rechercher l'application « Mi Home/Xiaomi Home » sur l'App Store pour la télécharger et l'installer.

Ouvrez l'application Mi Home/Xiaomi Home, touchez « + » en haut à droite et suivez les invitations pour ajouter votre appareil.

• Cette application est appelée l'application Xiaomi Home en Europe (sauf en Russie). Le nom de l'application qui s'affiche sur votre appareil devrait être utilisé comme nom par défaut.

Remarque : la version de l'application Mi Home/Xiaomi Home a probablement été mise à jour. Suivez les instructions basées sur la version actuelle de l'application.

1. Mi control hub

Mi Control Hub est le centre de contrôle de Mi Smart Sensor Set à partir duquel chaque détecteur et chaque interrupteur peuvent être interconnectés et reliés.

Bouton Appuyez et maintenez : maintenez le bouton enfoncé pendant 5 secondes pour réinitialiser le hub Appuyez une fois : allumer/éteindre la lumière nocturne Appuyez deux fois : activer/désactiver les alertes Appuyez trois fois : ajouter un sous-appareil

Zone de détection pour l'éclairage lumineux

Haut-parleur

Lumière nocturne

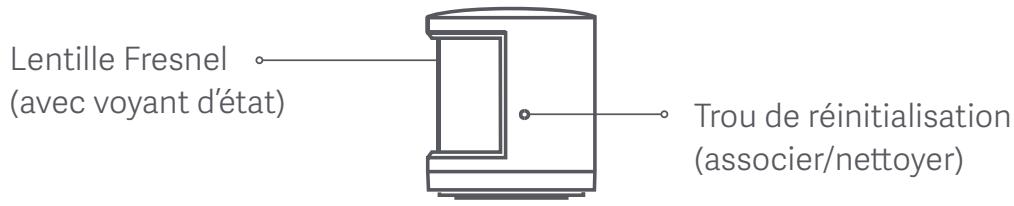

2. Mi motion sensor

À l'aide d'un détecteur infrarouge, Mi Motion Sensor détecte les mouvements des personnes ou des animaux aux alentours. Il allume automatiquement l'éclairage nocturne lorsque vous rentrez chez vous et l'éteint lorsque vous quittez la maison.

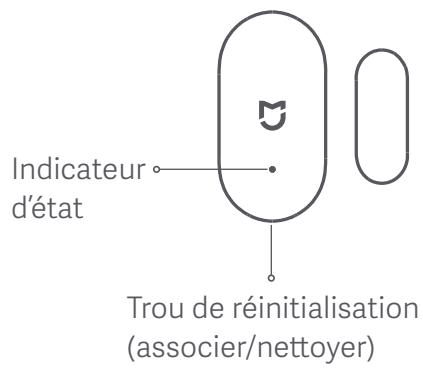

Mi Window and Door Sensor détecte l'état des portes et des fenêtres grâce à la distance entre l'unité de détection et l'aimant. Cela peut permettre des scènes dans lesquelles la sonnette est activée lorsque la porte est reliée au Control Hub.

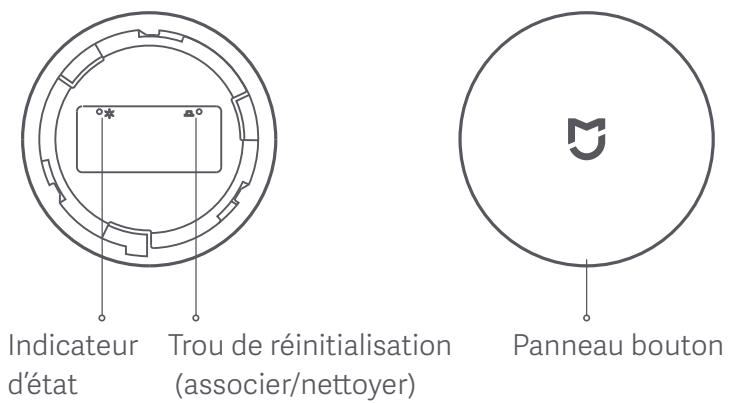

4. Mi wireless switch

Facile à configurer, Mi Wireless Switch offre un grand nombre de fonctionnalités comme la sonnette ainsi qu’un bouton pour activer/désactiver le mode Alerte.

Installation

Contrôle de la distance effective : appuyez sur le trou de réinitialisation à l'endroit où vous souhaitez installer le détecteur. Le hub émet un son afin de vous indiquer que l'endroit est approprié pour une connexion hub.

Mi motion sensor

Option 1: Placer-le directement dans la position souhaitée et le garder propre et au sec.

Option 2: Retirer le film de protection, puis coller l'appareil directement dans la position souhaitée.

• La hauteur de montage recommandée va de 1,2 m jusqu'à 2,1 m.
• Veuillez noter que la lentille doit être alignée avec la zone de détection lors du montage, et placée ou collée aussi près que possible du bord du bureau ou du boîtier.

1. Retirez le film de protection

Zone de détection effective : Vue de côté

1. Collez l'appareil directement dans la position souhaitée

Zone de détection effective : Vue de dessus

1. Retirez le film de protection.
2. Lors de l'installation, essayez d'aligner la ligne de marquage de l'unité de détection et de l'aimant.
3. Collez l'appareil sur les portes et les fenêtres au niveau de l'ouverture et de la fermeture de celles-ci.

(Remarque : Nous vous recommandons d'installer l'unité de détection au niveau de l'ouverture et de la fermeture de la surface fixe et l'aimant sur la surface mobile. Assurez-vous également que l'écart de l'installation fasse moins de 22 mm lorsque les portes et les fenêtres sont fermées.)

• Veillez à garder la surface propre et sèche pendant le collage.
• Faites attention à ne pas faire tomber l'appareil pendant l'installation, cela risquerait d'endommager le détecteur.

1. Retirez le film de protection

1. Assurez-vous que l'écart de l'installation fasse moins de 22 mm

1. Essayez de procéder à l'alignement pendant l'installation

Option 1: Placer l'appareil directement dans la position souhaitée et le garder propre et au sec.

Option 2: Retirer le film de protection, puis coller l'appareil directement dans la position souhaitée.

• Veillez à garder la surface propre et sèche pendant le collage.
• N'installez pas cet appareil sur des surfaces métalliques, cela affecterait la portée de la communication sans fil.

Retirez le film de protection

2. Collez l'appareil directement dans la position souhaitée

1. Fonctionnalités de base

Avec les paramètres d'usine, il est possible d'utiliser le Mi Smart Sensor Set sans ajouter de sous-appareils. Les fonctionnalités interactives de base incluent les alertes, le minuteur aux lumières de couleurs et le réveil.

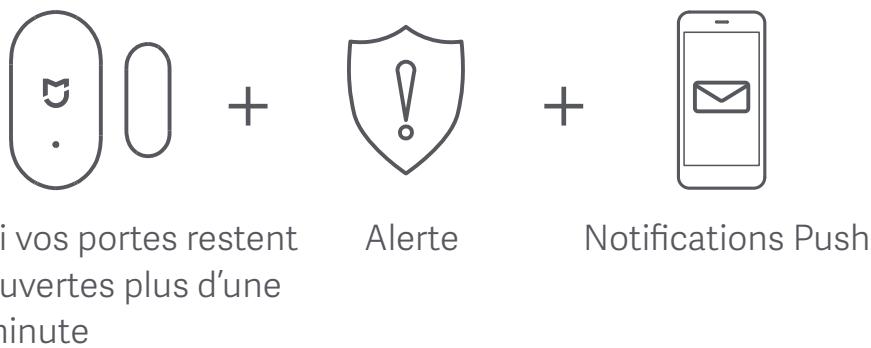

2. Plus de scénarios d'interaction

De plus, il est possible de créer des réglages automatisés simples depuis l'application Mi Home/Xiaomi Home et d'activer d'autres scénarios d'interaction, comme vous pouvez le voir ci-dessous:

Cliquez sur l'interrupteur sans fil pour allumer/éteindre l'éclairage de nuit

Interrupteur sans fil Éclairage de nuit

Interrupteur sans fil Mode Alerte

Cliquez sur l'interrupteur sans fil pour allumer/éteindre l'éclairage de nuit

Ajouter plus de sous-appareils

Ouvrez l'application Mi Home/Xiaomi Home, sélectionnez Mi Control Hub et suivez les invitations pour ajouter un sous-appareil jusqu'à ce que vous entendiez un son provenant du hub indiquant "Connecté".

• Si la connexion n'a pas lieu, rapprochez le sous-appareil du hub et essayez de nouveau.

Mi motion sensor

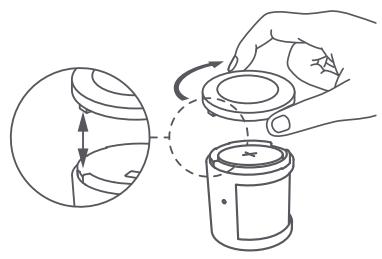

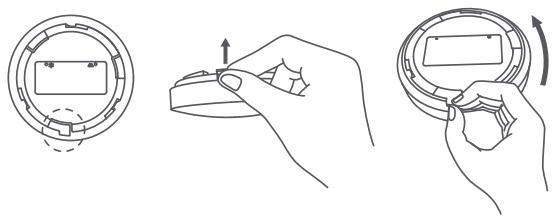

1. Ouvrez le couvercle du compartiment à piles du capteur de mouvement en le faisant tourner dans le sens contraire des aiguilles d'une montre.
2. Si le détecteur de mouvement est accroché à un mur, vous pouvez le retirer du mur en faisant tourner le détecteur dans le sens contraire des aiguilles d'une montre.

1. Retirez la pile à la main. Vous pouvez aussi utiliser un outil non métallique.

1. Insérez une pile CR2450 dans le département.
2. Veillez à porter une attention particulière aux bornes (positive et négative) de la pile. La borne positive doit être tournée vers le haut.

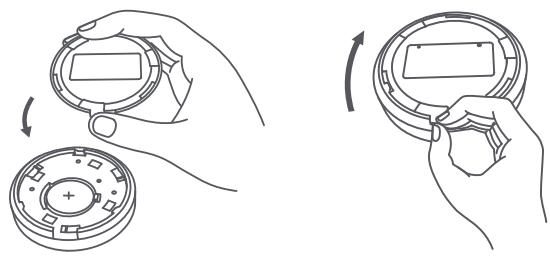

1. Placez le loquet du couvercle du compartiment à pile dans la bonne position et fixez-le en le vissant dans le sens des aiguilles d'une montre.

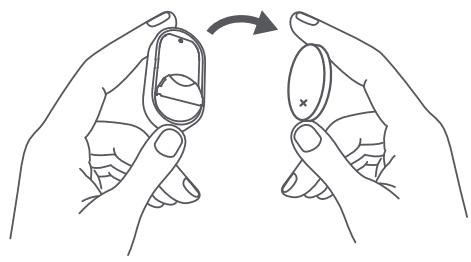

1. Ouvrez le couvercle du compartiment à pile manuellement ou à l'aide d'un outil.

1. Retirez la pile à la main. Vous pouvez aussi utiliser un outil non métallique.

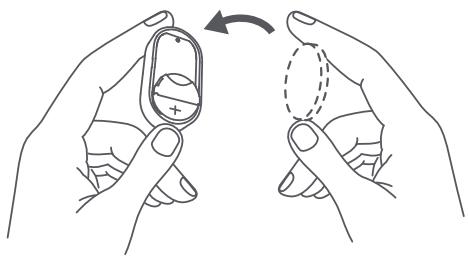

1. Insérez une pile CR1632 dans le département.
2. Veillez à porter une attention particulière aux bornes (positive et négative) de la pile. La borne positive doit être tournée vers le haut.

1. Remettez le couvercle du compartiment à pile en place.

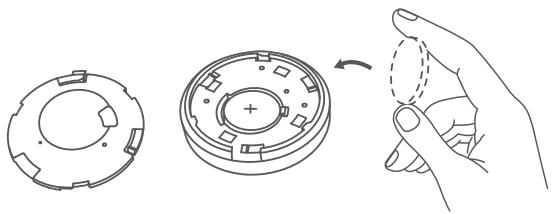

1. Ouvrez le couvercle du compartiment à pile de l'interrupteur sans fil en poussant doucement sur le loquet du couvercle et en le faisant tourner dans le sens contraire des aiguilles d'une montre.

1. Retirez la pile à la main. Vous pouvez aussi utiliser un outil non métallique.

1. Insérez une pile CR2032 dans le compartiment.
2. Veiliez à porter une attention particulière aux bornes (positive et négative) de la pile. La borne positive doit être tournée vers le haut.

1. Remettez le couvercle du compartiment à pile en place en le faisant tourner dans le sens des aiguilles d'une montre.

RISQUE D'EXPLOSION SI LA BATTERIE N'EST PAS REMPLACÉE PAR UN MODELE COMPATIBLE; ÉLIMINEZ LES BATTERIES USÉES CONFORMÉMENT AUX INSTRUCTIONS.

Recyclage.

Ce produit comporte le symbole de tri sélectif pour les déchets d'équipements électriques et électroniques (DEEE).

Cela signifie que ce produit doit être pris en charge conformément à la directive française 2012/19/UE afin d'être recyclé ou démonté de façon à réduire son

impact sur l'environnement.

Symbole de « PROTECTION DE L'ENVIRONNEMENT – Les déchets issus de produits électriques ne doivent pas être jetés avec les déchets ménagers. Veuillez recycler auprès des filières existantes. Contactez les autorités locales ou votre détaillant pour des conseils en matière de recyclage. » Un symbole présente sur le produit ou son emballage vous indique que ce produit ne peut pas être traité comme un déchet ménager. Il doit être remis au point de ramassage approprié pour le recyclage d'équipements électriques et électroniques. Conformément à la directive de l'Union Européenne « Restriction of Hazardous Substances Directive » qui protège l'environnement en limitant l'utilisation de matériaux et de produits dangereux précis.

Déclaration de conformité simplifiée pour l'union européenne

Par la présente, Lumi United Technology Co., Ltd., déclare que le type d'équipement radio est conforme à la directive européenne RED 2014/53/EU. Le texte intégral de la Déclaration de conformité pour l'Union européenne est

disponible à l'adresse Internet suivante :

Caractéristiques

Mi Control Hub

Modèle : DGNWG05LM

Température de fonctionnement: 0°C à 40°C

Humidité de fonctionnement : 0 à 95 % d'humidité relative, pas de condensation

Entrée : 100-240 V~, 50/60 Hz, 0,2 A

Connectivité sans fil : Wi-Fi IEEE 802.11 b/g/n 2,4 GHz, Zigbee

Fréquence : 2 400 à 2 483.5 MHz

Mijotion Sensor

Modèle: RTCGQ01LM

Température de fonctionnement : -10°C à 45°C

Humidité de fonctionnement : 0 à 95 % d'humidité relative, pas de condensation

Angle de détection: ≈ 170^

Batterie : CR2450

Connectivités sans fil : fréquence Zigbee : 2 400 à 2 483.5 MHz

Fréquence : 2 400 à 2 483.5 MHz

Mi Window and Door Sensor

Modèle : MCCGQ01LM

Température de fonctionnement : -10°C à 50°C

Humidité de fonctionnement : 0 à 95 % d'humidité relative, pas de condensation

Batterie : CR1632

Connectivité sans fil : Zigbee

Fréquence : 2 400 à 2 483.5 MHz

Modèle : WXKG01LM

Température de fonctionnement : -10°C à 50°C

Humidité de fonctionnement : 0 à 95 % d'humidité relative, pas de condensation

Batterie : CR2032

Connectivité sans fil : Zigbee

Fréquence : 2 400 à 2 483.5 MHz
