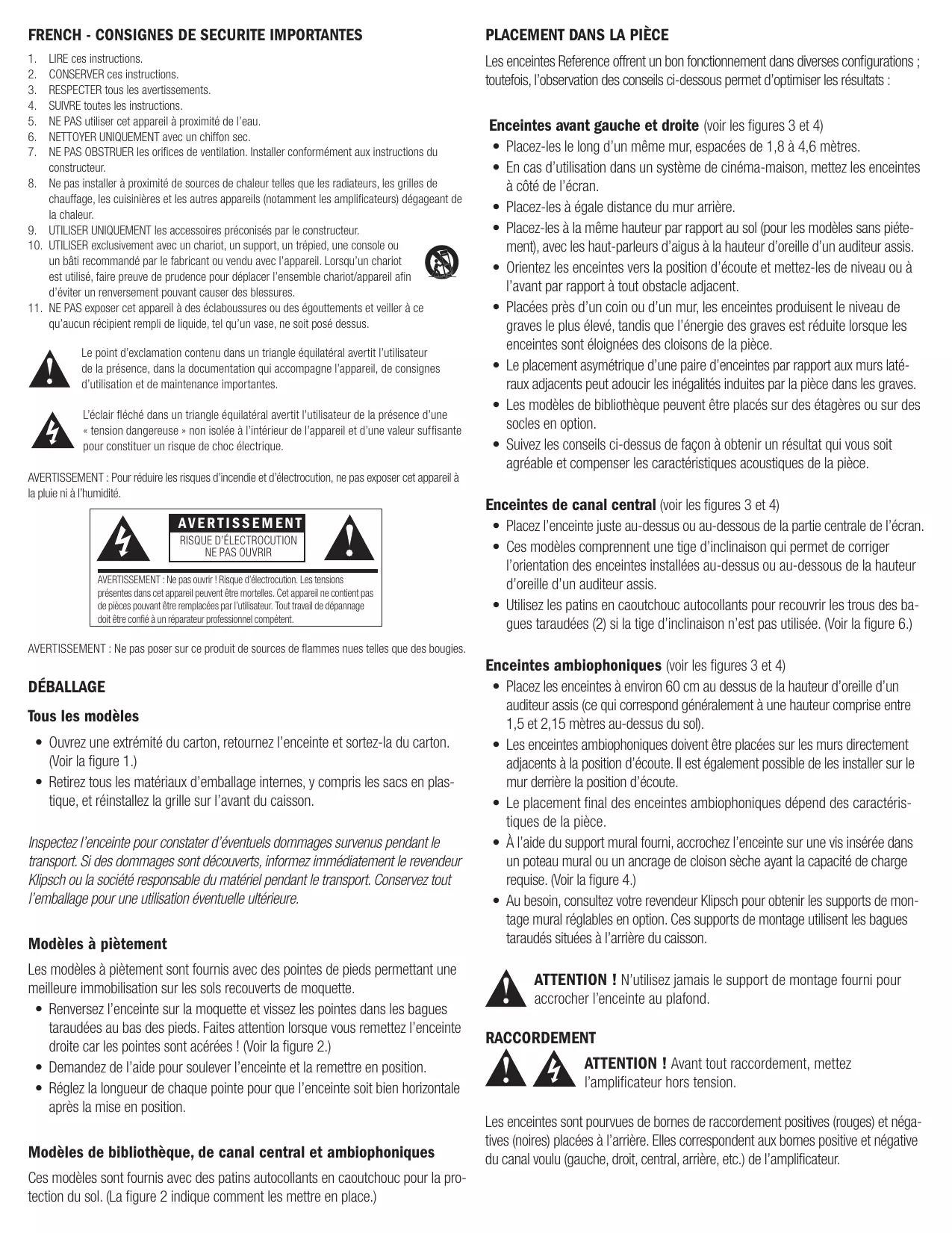

SUIVRE toutes les instructions. NE PAS utiliser cet appareil à proximité de l’eau. NETTOYER UNIQUEMENT avec un chiffon sec. NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du constructeur. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les grilles de chauffage, les cuisinières et les autres appareils (notamment les amplificateurs) dégageant de la chaleur. UTILISER UNIQUEMENT les accessoires préconisés par le constructeur. UTILISER exclusivement avec un chariot, un support, un trépied, une console ou un bâti recommandé par le fabricant ou vendu avec l’appareil. Lorsqu’un chariot est utilisé, faire preuve de prudence pour déplacer l’ensemble chariot/appareil afin d’éviter un renversement pouvant causer des blessures.  NE PAS exposer cet appareil à des éclaboussures ou des égouttements et veiller à ce qu’aucun récipient rempli de liquide, tel qu’un vase, ne soit posé dessus. Le point d’exclamation contenu dans un triangle équilatéral avertit l’utilisateur de la présence, dans la documentation qui accompagne l’appareil, de consignes d’utilisation et de maintenance importantes. L’éclair fléché dans un triangle équilatéral avertit l’utilisateur de la présence d’une « tension dangereuse » non isolée à l’intérieur de l’appareil et d’une valeur suffisante pour constituer un risque de choc électrique.
• Ouvrez une extrémité du carton, retournez l’enceinte et sortez-la du carton. (Voir la figure 1.) • Retirez tous les matériaux d’emballage internes, y compris les sacs en plastique, et réinstallez la grille sur l’avant du caisson. Inspectez l’enceinte pour constater d’éventuels dommages survenus pendant le transport. Si des dommages sont découverts, informez immédiatement le revendeur Klipsch ou la société responsable du matériel pendant le transport. Conservez tout l’emballage pour une utilisation éventuelle ultérieure.
Les modèles à piètement sont fournis avec des pointes de pieds permettant une meilleure immobilisation sur les sols recouverts de moquette. • Renversez l’enceinte sur la moquette et vissez les pointes dans les bagues taraudées au bas des pieds. Faites attention lorsque vous remettez l’enceinte droite car les pointes sont acérées ! (Voir la figure 2.) • Demandez de l’aide pour soulever l’enceinte et la remettre en position. • Réglez la longueur de chaque pointe pour que l’enceinte soit bien horizontale après la mise en position.
Ces modèles sont fournis avec des patins autocollants en caoutchouc pour la protection du sol. (La figure 2 indique comment les mettre en place.)
• Placez-les le long d’un même mur, espacées de 1,8 à 4,6 mètres. • En cas d’utilisation dans un système de cinéma-maison, mettez les enceintes à côté de l’écran. • Placez-les à égale distance du mur arrière. • Placez-les à la même hauteur par rapport au sol (pour les modèles sans piétement), avec les haut-parleurs d’aigus à la hauteur d’oreille d’un auditeur assis. • Orientez les enceintes vers la position d’écoute et mettez-les de niveau ou à l’avant par rapport à tout obstacle adjacent. • Placées près d’un coin ou d’un mur, les enceintes produisent le niveau de graves le plus élevé, tandis que l’énergie des graves est réduite lorsque les enceintes sont éloignées des cloisons de la pièce. • Le placement asymétrique d’une paire d’enceintes par rapport aux murs latéraux adjacents peut adoucir les inégalités induites par la pièce dans les graves. • Les modèles de bibliothèque peuvent être placés sur des étagères ou sur des socles en option. • Suivez les conseils ci-dessus de façon à obtenir un résultat qui vous soit agréable et compenser les caractéristiques acoustiques de la pièce.
• Placez l’enceinte juste au-dessus ou au-dessous de la partie centrale de l’écran. • Ces modèles comprennent une tige d’inclinaison qui permet de corriger l’orientation des enceintes installées au-dessus ou au-dessous de la hauteur d’oreille d’un auditeur assis. • Utilisez les patins en caoutchouc autocollants pour recouvrir les trous des bagues taraudées (2) si la tige d’inclinaison n’est pas utilisée. (Voir la figure 6.)
• Placez les enceintes à environ 60 cm au dessus de la hauteur d’oreille d’un auditeur assis (ce qui correspond généralement à une hauteur comprise entre 1,5 et 2,15 mètres au-dessus du sol). • Les enceintes ambiophoniques doivent être placées sur les murs directement adjacents à la position d’écoute. Il est également possible de les installer sur le mur derrière la position d’écoute. • Le placement final des enceintes ambiophoniques dépend des caractéristiques de la pièce. • À l’aide du support mural fourni, accrochez l’enceinte sur une vis insérée dans un poteau mural ou un ancrage de cloison sèche ayant la capacité de charge requise. (Voir la figure 4.) • Au besoin, consultez votre revendeur Klipsch pour obtenir les supports de montage mural réglables en option. Ces supports de montage utilisent les bagues taraudés situées à l’arrière du caisson.
RACCORDEMENT ATTENTION ! Avant tout raccordement, mettez l’amplificateur hors tension.
• Certaines enceintes de la gamme Reference sont fournies avec, pour chaque polarité, deux bornes de raccordement reliées par une barrette métallique. Ne retirez pas cette barrette car elle est nécessaire pour que les enceintes fonctionnent correctement. Laissez cette barrette en place et branchez le fil de l’enceinte à la borne de raccordement supérieure. Il est possible de « bicâbler » une enceinte ayant deux jeux de bornes de raccordement. Veuillez consulter le manuel de votre récepteur pour des instructions détaillées. • Toutes les enceintes du système doivent être raccordées en phase, la borne positive de chaque enceinte étant raccordée à la borne positive de l’amplificateur. Procédez de la même façon avec les bornes négatives de l’enceinte et de l’amplificateur. Sur la plupart des câbles d’enceintes, des repères portés sur l’isolant de l’un des conducteurs facilitent le bon raccordement. • Utilisez du câble de cuivre à deux conducteurs de 1,3 mm2 (calibre 16 AWG) minimum et de plus grosse section pour les grandes longueurs. Les bornes de l’enceinte permettent le raccordement de fils nus, de cosses à fourche et de fiches banane. • Utilisez l’une des deux paires de bornes positive et négative et laissez les barrettes métalliques de couplage en place.
Gestion des graves Pour une utilisation des enceintes dans un système de cinéma-maison, consultez le manuel d’utilisation de l’électronique ambiophonique pour connaître les bons réglages de gestion des graves. • En règle générale, pour les enceintes compactes (bibliothèque, canal central et ambiophonique), on utilise le réglage « Small », limitation des graves. • Pour les enceintes à piétement, on utilise en général le réglage pleine gamme « Large ». • Consultez également les instructions des appareils électroniques pour équilibrer les niveaux relatifs de volume des enceintes afin qu’ils soient placés au même niveau par rapport à la position d’écoute principale.
• Le seul entretien requis est l’époussetage ou l’essuyage occasionnel de l’ébénisterie à l’aide d’un tissu humidifié. N’utilisez jamais de produits de nettoyage abrasifs ou à base de solvant ni de détergents puissants. • Le nettoyage de la toile de la grille peut être effectué à l’aide d’un aspirateur muni d’une brosse souple. • Ne pulvérisez jamais de produit de nettoyage ou de finition sur les hautparleurs (graves, médium-graves ou aigus).
Klipsch pourra, à sa seule discrétion, remplacer l’appareil par un modèle plus récent de valeur identique ou supérieure. Dans certains cas, la substitution par un nouveau modèle pourra nécessiter la modification de la surface de montage. Klipsch décline toute responsabilité pour une telle modification. Pour obtenir une réparation ou un remplacement au titre de la présente garantie, veuillez d’abord prendre contact avec le revendeur, dans la mesure du possible. Il vous sera alors indiqué comment procéder pour une réparation ou un remplacement. Vous devrez fournir une copie de la facture d’origine.
•• Cette garantie limitée ne couvre pas la défaillance du produit résultant d’une mauvaise installation, d’un usage abusif ou incorrect, d’un accident, de négligence, d’une mauvaise manipulation, d’usure résultant de l’usage normal ou de détérioration due aux conditions ambiantes. •• Cette garantie limitée ne couvre pas les dommages esthétiques, notamment l’endommagement de la peinture, ni les dommages indirects à d’autres composants ou aux locaux résultant, quelle qu’en soit la raison, de la défaillance du produit. •• Cette garantie limitée est nulle et non avenue pour les produits n’ayant pas été utilisés conformément aux instructions de Klipsch. •• Cette garantie limitée est nulle et non avenue pour les produits modifiés ou dont le numéro de série est absent, ainsi que pour les produits non achetés auprès d’un détaillant agréé. •• Cette garantie limitée prend fin en cas de vente ou de cession du produit à un tiers. CETTE GARANTIE DONNE À L’ACHETEUR DES DROITS SPÉCIFIQUES. CELUI-CI PEUT ÉGALEMENT BÉNÉFICIER D’AUTRES DROITS QUI VARIENT SELON LES ÉTATS OU PROVINCES, LES JURIDICTIONS ET LES PAYS. LA RESPONSABILITÉ DE KLIPSCH EN CAS DE MAUVAIS FONCTIONNEMENT OU DE DÉFAILLANCE DU MATÉRIEL EST LIMITÉE AU REMPLACEMENT OU À LA RÉPARATION DE CELUI-CI DANS LES CONDITIONS ÉTABLIES PAR CETTE DÉCLARATION DE GARANTIE. POUR LES CLIENTS CANADIENS, KLIPSCH REFUSE POUR LE PRODUIT TOUTE AUTRE GARANTIE OU CONDITION, EXPLICITE OU IMPLICITE, LÉGALE OU AUTRE. POUR LES CLIENTS DES ÉTATS-UNIS, TOUTES LES GARANTIES EXPRESSES ET IMPLICITES RELATIVES AU PRODUIT, Y COMPRIS, MAIS NON EXCLUSIVEMENT, TOUTE GARANTIE IMPLICITE DE VALEUR MARCHANDE OU D’ADÉQUATION A UN USAGE PARTICULIER, SONT LIMITÉES À LA PÉRIODE DE CETTE GARANTIE. CERTAINS ÉTATS, PROVINCES, JURIDICTIONS OU PAYS NE PERMETTANT PAS L’EXCLUSION DE CERTAINES CONDITIONS OU GARANTIES IMPLICITES, OU LA LIMITATION DE DURÉE DES CONDITIONS OU GARANTIES IMPLICITES, LES LIMITATIONS CI-DESSUS PEUVENT NE PAS ÊTRE APPLICABLES. KLIPSCH DÉCLINE TOUTE RESPONSABILITÉ POUR LES DOMMAGES PARTICULIERS, INDIRECTS, CONSÉCUTIFS OU ACCESSOIRES, Y COMPRIS MAIS SANS S’Y LIMITER, TOUTE RESPONSABILITÉ POUR LES PLAINTES CONTRE VOUS PAR DES TIERS POUR DOMMAGES OU NON-DISPONIBILITÉ DES PRODUITS POUR L’UTILISATEUR. LA RESPONSABILITÉ MAXIMALE DE KLIPSCH NE DÉPASSERA PAS LE MONTANT PAYÉ POUR LE PRODUIT OBJET DE LA PLAINTE. CERTAINS ÉTATS, PROVINCES, JURIDICTIONS OU PAYS NE PERMETTANT L’EXCLUSION OU LA LIMITATION DES DOMMAGES PARTICULIERS, INDIRECTS, ACCIDENTELS OU CONSÉCUTIFS, LES RESTRICTIONS CI-DESSOUS PEUVENT NE PAS ÊTRE APPLICABLES.
Autorisation de porter la marque CE, conformité à la directive basse tension 2006/95/CE de l’Union Européenne ; conformité aux directives de l’Union européenne CEM 2004/108/CE et 2005/32/CE sur les exigences Ecodesign.
à la Norvège. Cet appareil est étiqueté conformément à la directive européenne 2002/96/CE relative à la gestion des déchets d’équipements électriques et électroniques (DEEE). Cette étiquette indique que ce produit ne doit pas être jeté avec les ordures ménagères. Il faut le déposer dans une décharge adéquate permettant la récupération et le recyclage.
• Klipsch vous tiendra au courant des nouveaux produits et des promotions. • Vos coordonnées ne seront jamais revendues. • Ces informations d’enregistrement ne sont pas utilisées pour la garantie. Conservez le reçu pour les réclamations dans le cadre de la garantie.
