Type de produit	Barre de son
Caractéristiques techniques principales	5.1 canaux, Dolby Atmos, DTS:X
Alimentation électrique	100-240 V, 50/60 Hz
Dimensions approximatives	980 x 70 x 85 mm
Poids	3,6 kg
Compatibilités	Bluetooth, HDMI ARC, Optical
Type de batterie	Non applicable
Tension	Non applicable
Puissance	360 W
Fonctions principales	Mode Game, Mode Musique, Mode Film
Entretien et nettoyage	Utiliser un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité limitée, consulter le service après-vente
Sécurité	Ne pas exposer à l'humidité, respecter les instructions d'utilisation
Informations générales	Compatible avec les téléviseurs Samsung, installation facile

FOIRE AUX QUESTIONS - HW-Q60R SAMSUNG

Pourquoi mon Samsung HW-Q60R ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état. Essayez d'utiliser une autre prise pour exclure un problème de courant.

Comment connecter mon Samsung HW-Q60R à la télévision ?

Utilisez un câble HDMI ARC pour connecter la barre de son à votre télévision. Assurez-vous que la fonction HDMI ARC est activée dans les paramètres de votre télévision.

Le son de mon Samsung HW-Q60R est faible, comment l'augmenter ?

Vérifiez le volume de la barre de son ainsi que le volume de la source audio (télévision, lecteur, etc.). Assurez-vous également que les réglages de son dans le menu de votre télévision sont optimisés.

Comment réinitialiser mon Samsung HW-Q60R ?

Pour réinitialiser la barre de son, éteignez l'appareil, puis maintenez le bouton 'Volume +' et le bouton 'Volume -' enfoncés simultanément pendant environ 5 secondes jusqu'à ce que le message de réinitialisation apparaisse.

Mon Samsung HW-Q60R ne se connecte pas au Bluetooth, que faire ?

Assurez-vous que la barre de son est en mode de couplage Bluetooth. Vérifiez que l'appareil que vous tentez de connecter est en mode Bluetooth et à portée. Essayez de supprimer la barre de son de la liste des appareils couplés sur votre appareil et de la reconnecter.

Comment mettre à jour le firmware de mon Samsung HW-Q60R ?

Connectez la barre de son à Internet via le Wi-Fi. Accédez au menu des paramètres et recherchez l'option de mise à jour du firmware. Suivez les instructions à l'écran pour effectuer la mise à jour.

Y a-t-il un moyen d'augmenter les basses de mon Samsung HW-Q60R ?

Utilisez l'égaliseur intégré dans le menu des paramètres de la barre de son pour ajuster les niveaux de basses. Vous pouvez également vérifier si le caisson de basses est correctement connecté et configuré.

Que faire si mon Samsung HW-Q60R n'émet pas de son ?

Vérifiez que la barre de son est correctement connectée et allumée. Assurez-vous que le bon mode d'entrée est sélectionné. Testez avec une autre source audio pour vérifier si le problème persiste.

Comment utiliser la télécommande de mon Samsung HW-Q60R ?

Assurez-vous que les piles de la télécommande sont chargées. Utilisez les boutons de volume, d'entrée et de mode pour contrôler la barre de son. Si la télécommande ne fonctionne pas, essayez de la réinitialiser en retirant et en remettant les piles.

MODE D'EMPLOI HW-Q60R SAMSUNG

POUR ÉVITER LES RISQUES DE CHOC ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L'APPAREIL NE CONTIENT PAS DE PIEÇES REPARABLES PAR L'UTILISATEUR; S'ADRESSER À UN SERVICE APRES-VENTE QUALIFIÉ. Reportez-vous au tableau ci-dessous pour une explication des symboles pouvant figurer sur votre produit Samsung.

4	ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIR	!
5	Ce symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre piece située à l'intérieur de ce produit.
1	Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.
2	Produit de classe II: ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis. Si ce symbole n'est pasprésent sur un produit avec un cordon d'alimentation, le produit DOIT avoir une connexion de protection fiable à la terre.
~	Tension CA: ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.
==	Tension CC: ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.
Δi	Mise en garde, Consulter le mode d'emploi: ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité.

Avertissement

• Afin de diminuer les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

Attention

• POUR PRÉVENIR LES CHOCSELECTRIQUES, BRANCHEZ LA FICHE AU FOND, EN PRENANT SOIN D'INSERER LA TIGE LARGE DANS LA FENTE LARGE.
• Cet appareil doit toujours être branché à une prise terre.
• Pour déconnecter l'appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d'accès.
• Évitez toute projection d'eau sur l'appareil. Ne posez jamais d'objet contenant un liquide (ex : un vase) dessus.
• Pour éteindre complètement l'appareil, vous devez retirer le cordon d'alimentation de la prise murale. Par conséquent, le cordon d'alimentation doit être facilement accessible à tout moment.

1. Vérifiez que l'alimentation électrique CA de votre domicile respecte les conditions en matière d'alimentation répertoriées sur l'étiquette d'identification située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l'appareil afin d'assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orifices de ventilation. Ne posez pas l'ensemble sur un amplificateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l'appareil, débranchez la fiche CA de la prise murale. Débranchez l'appareil si vous envisagez de ne pas l'utiliser durant une longue période.
2. En cas d'orage, débranchez la fiche de l'appareil de la prise murale. Les surtensions occasionnées par l'orage pourraient endommager votre appareil.
3. N'exposez pas l'ensemble aux rayons directs du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l'appareil.
4. Protégez le produit de l'humidité (comme les vases) et d'une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câ evez transporter l'ensemble pendant l'hiver, attendez environ 2 heures que l'appareil ait atteint la température de la pièce avant de l'utiliser.
5. Les piles utilisées dans ce produit peuvent contenir des produits ch miques dangereux pour l'environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrasssez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d'explosion. Ne la remplacez que par une batterie du même type.

À PROPOS de ce MANUEL

Le manuel d'utilisateur est composé de deux parties : ce MANUEL D'UTILISATEUR sur papier et un MANUEL COMPLET détaillé à télécharger.

MANUEL d'utilisateur

Consultez ce manuel pour en savoir plus sur les consignes de sécurité, l'installation du produit, les connexions et les spécifications du produit.

MANUEL complet

Vous pouvez accéder au MANUEL COMPLET sur le centre d'assistance clientèle en ligne de Samsung ou en scannant le code QR. Pour consulter le manuel sur votre PC ou appareil mobile, téléchargez-le au format document depuis le site Web de Samsung. (http://www.samsung.com/support)

La présentation et les spécifications peuvent faire l'objet de modifications sans préavis.

01 Contrôle des composants 2

Insertion des piles avant l'utilisation de la télécommande (Piles AA x 2) 2

02 Présentation du produit 3

Panneau avant / Panneau coté droit de la Soundbar 3

Panneau inférieur de la Soundbar 4

03 Connexion de la soundbar 5

Connexion de l'alimentation électrique 5

Connexion de la Soundbar au Caisson de basse 6

• Connexion automatique entre le caisson de basse et la soundbar 6
• Connexion manuelle du Caisson de basse si la connexion automatique échoue

Connexion du SWA-8500S (Vendue séparément) à une Soundbar 8

04 Connexion à votre téléviseur 10

Méthode 1. Connexion avec un câble 10

• Connexion à l'aide d'un câble optique 10

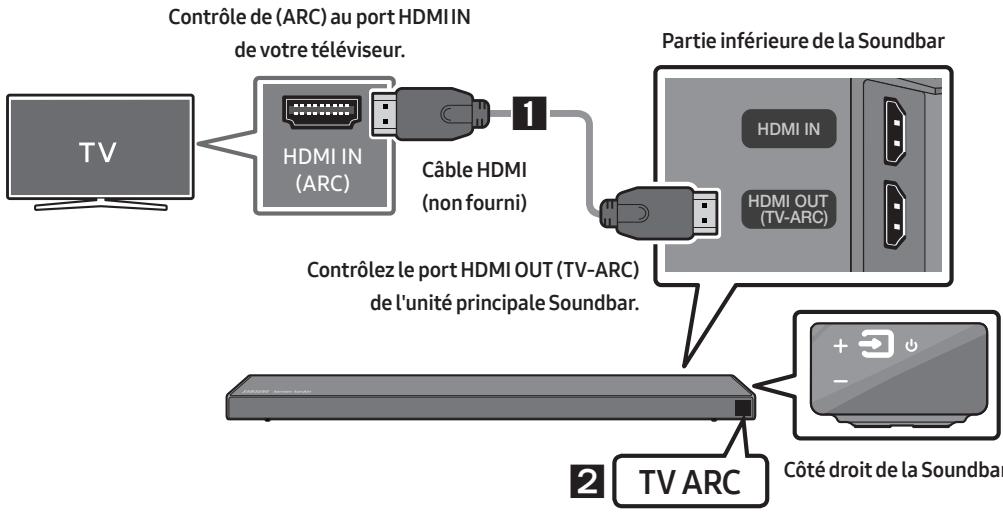

• Connexion d'un téléviseur à l'aide d'un cable HDMI

Méthode 2. Connexion sans fil 12

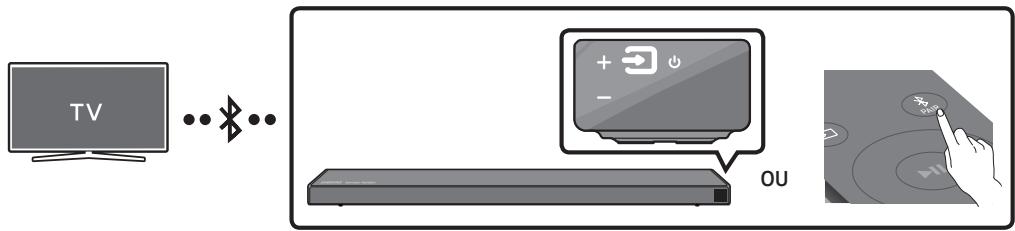

• Connexion à un téléviseur via Bluetooth 12

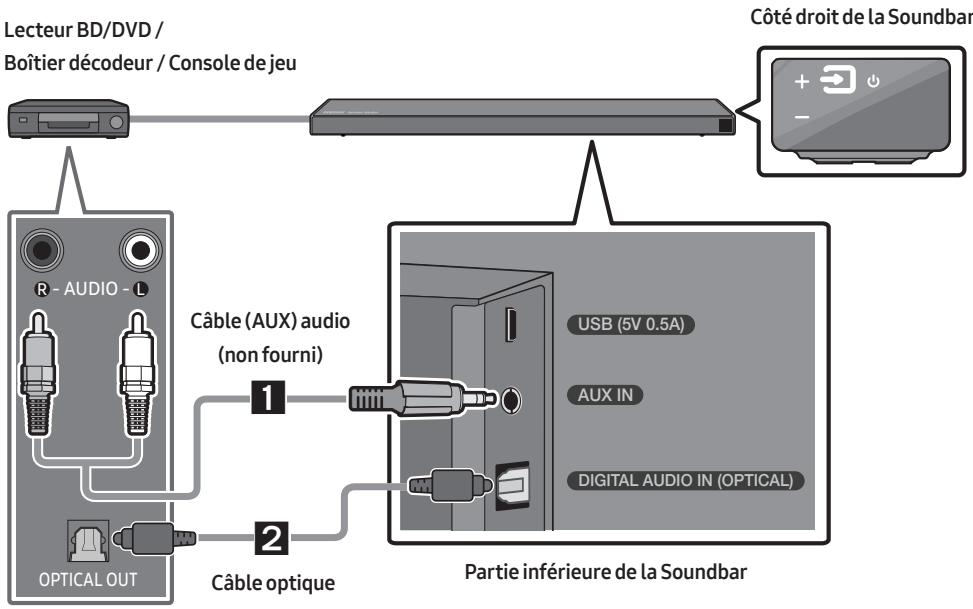

Connexion à l'aide d'un câble audio optique ou analogique (AUX) 14

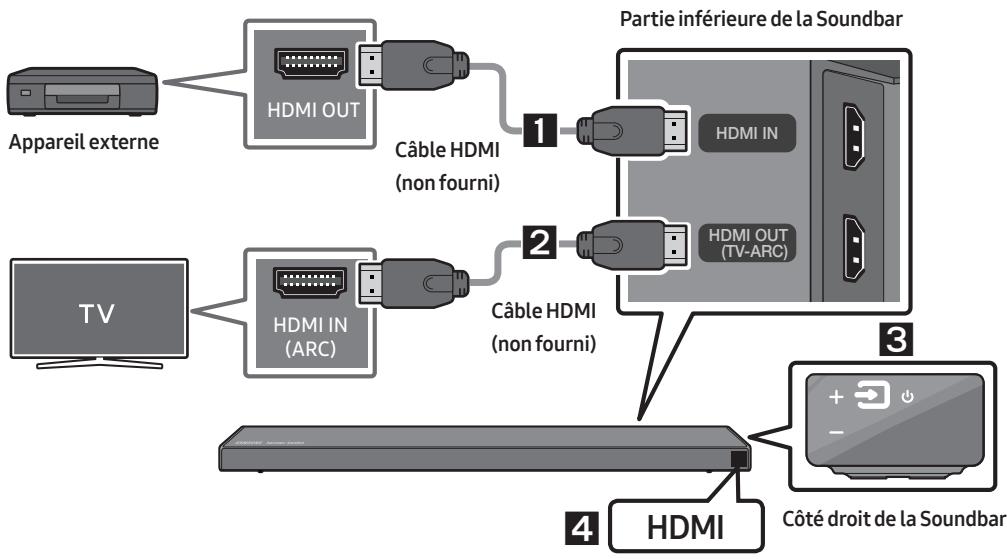

Connexion à l'aide d'un câble HDMI 15

07 Connexion à un appareil mobile 18

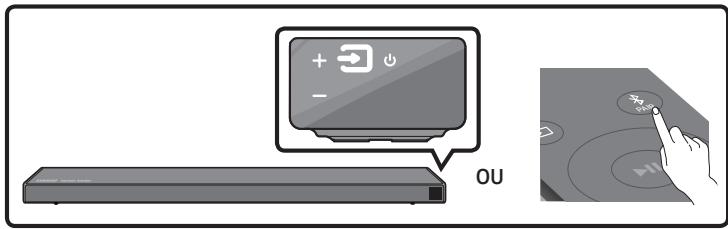

Connexion via Bluetooth 18

Utilisation de l'application Samsung Audio Remote 21

• Installation de l'application Samsung Audio Remote 21 Lancement de l'application Samsung Audio Remote 21

8 Utilisation de la télécommande 22

Comment utiliser la télécommande 22 Réglage du volume de la soundbar avec une télécommande de téléviseur 25 Utilisation des touches dissimulées (touches avec plus d'une fonction) 26 Spécifications de sortie pour les différents modes d'effets sonores 26

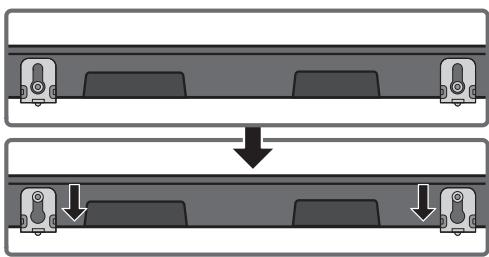

Installation du support mural 27

Précautions d'installation 27 Composants de fixation au mur 27

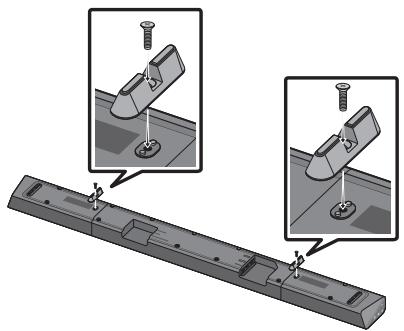

10 Installation du pied de support 29

Composants du pied du support 29

11 Mise à jour du logiciel 30

Procédure de mise à jour 31 Si UPDATE ne s'affiche pas 31

12 Dépannage 32

Licence 33

14 Avis de licence libre 33

Remarque importante Propos du Service 33

16 Spécifications et guide 34

Spécifications 34

01 Controle des composants

Unité principale Soundbar

Caissondebasse

Télécommande/Piles

1 Cordon d'alimentation (Caisson de basse)

2 Adaptateur CA/CC (Unité principale)

3 Cordon d'alimentation (Adaptateur CA/CC)

Cable optique

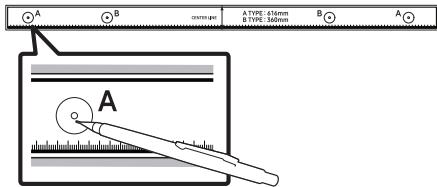

Guide de fixation murale

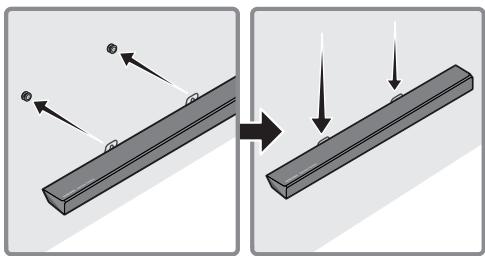

Support de fixation murale

Vis (Fixation murale)

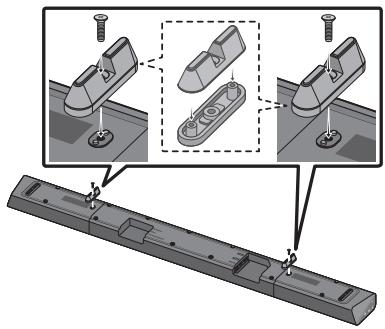

Pied de support

Support de fixation

• Pour plus d'informations sur l'alimentation et la consommation électriques, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Bas de l'Unité Principale Soundbar)
• Les étapes de connexion de l'alimentation sont étiquetées (1,2,3). Pour plus d'informations sur les connexions de l'alimentation, consultez la page 5.
• Pour acheter des composants supplémentaires ou des câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung.
• L'aspect des accessoires peut légèrement différer des illustrations ci-dessus.

Insertion des piles avant l'utilisation de la télécommande (piles AA x 2)

Faites glisser le couvercle des piles dans la

direction de la flèche jusqu'à ce qu'il soit

complètement retiré. Insérez 2 piles AA (1,5 V)

orientées de sorte que la polarité soit correcte.

Remettez le couvercle en le faisant glisser dans sa position.

Présentation du produit

Panneau avant / Panneau côté droit de la Soundbar

1	Affichage Affiche l'état et le mode actuel du produit.
2	Touché +/- (Volume) Règle le volume. • Une fois ajusté, le niveau de volume apparaît sur l'affichage avant de la Soundbar.
3	Touché (Alimentation) Allume et étient l'appareil.
4	Touché (Source) Séléctionne le mode d'entrée de la source.
	Mode d'entrée	Affichage
	Entrée numérique optique	D.IN
	Entrée ARC (HDMI OUT)	D.IN → TV ARC (Conversion automatique)
	Entrée AUX	AUX
	Entrée HDMI	HDMI
	Mode BLUETOOTH	BT
	Mode USB	USB
	Pour activer le mode «BT PAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes.

• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.
• Lorsque vous mettez l'unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.
• Si vous souhaitez bénéficier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportez-vous au manuel fourni avec votre téléviseur.

Panneau inférieur de la Soundbar

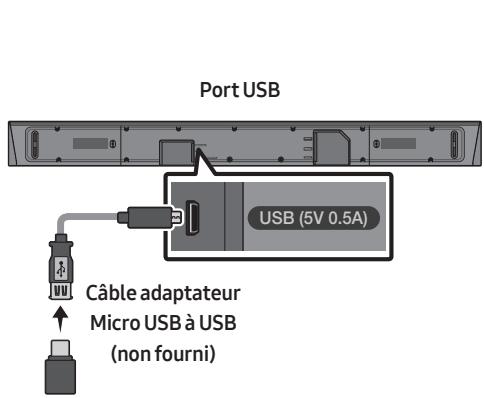

1	USB (5V 0.5A) Permet de connecter un pérophérique USB pour lire des fichiers musicaux sur le pérophérique USB via la Soundbar.
2	AUX IN Permet de connecter la sortie numérique analogue d'un apparil externe.
3	DIGITAL AUDIO IN (OPTICAL) Permet de connecter la sortie numérique (optique) d'un apparil externe.
4	HDMI IN Permet l'entrée de signaux numériques video et audio simultanément à l'aide du cable HDMI. Permet de connecter la sortie HDMI d'un apparil externe.
5	HDMI OUT (TV-ARC) Permet de connecter une prise jack HDMI (ARC) sur un téléviseur.
6	DC 24V (Entrée d'alimentation électrique) Permet de connecter l'adaptateur CA/CC.

• Lorsque vous débranchez le câble d'alimentation de l'adaptateur d'alimentation CA/CC d'une prise de courant murale, retirez la fiche. Ne tirez pas le câble.
• Ne branche pas cette unité ou d'autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.

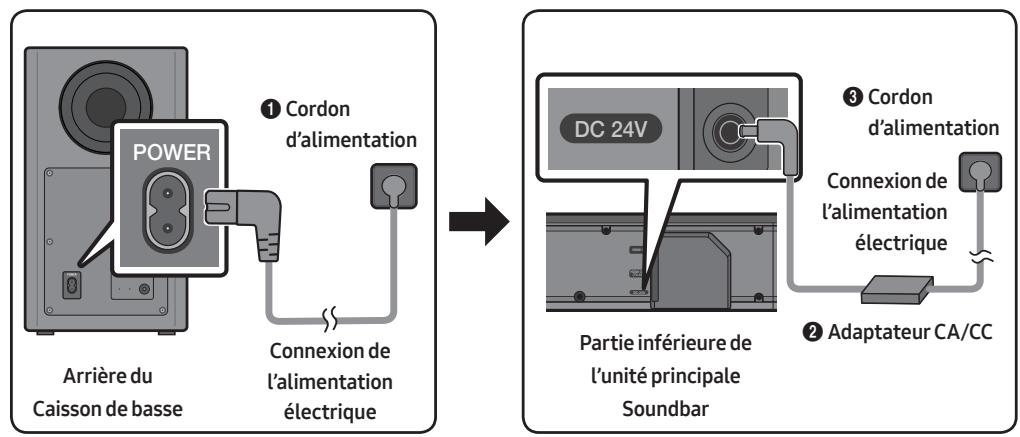

Connexion de l'alimentation électrique

Utilisez les composants d'alimentation (1, 2, 3) pour connecter le Caisson de basse et la Soundbar à une prise électrique dans l'ordre suivant:

1. Connectez le cordon d'alimentation au Caisson de basse. 2. Branchez le câble de sortie d'alimentation sur l'adaptateur secteur, puis à la Soundbar. 3. Connectez le cordon d'alimentation à la prise murale.

Reportez-vous aux illustrations ci-dessous.

• Pour plus d'informations sur l'alimentation et la consommation électriques requises, reportez-vous à l'étiquette collée sur le produit. (Étiquette : Partie inférieure de l'unité principale Soundbar)

• Veiliez à poser l'adaptateur CA/CC à plat sur une table ou sur le sol. Si l'adaptateur CA/CCPEND et que l'entrée du cordon CA est située face vers le haut, de l'eau ou d'autres substances étrangères risquent de pénétrer dans l'adaptateur et d'entrainer des dysfonctionnements.

Connexion de la soundbar au caisson de basse

Lorsque le Caisson de basse est connecté, vous pouvez profiter de la puissance sonore des graves.

Connexion automatique entre le caisson de basses et la soundbar

Lorsque vous mettez l'appareil sous tension après avoir connecté les câbles d'alimentation à la

Soundbar et au Caisson de basse, le Caisson de basse est automatiquement connecté à la Soundbar.

• Une fois l'appariement automatique effectué, les indicateurs bleus situés à l'arrière du Caisson de basse s'allument.

Témoins indicateurs LED sur l'arrière du Caisson de basse

LED	État	Description	Résolution
Bleu	Activé	Connexion réussie (fonctionnement normal)	-
	Clignotement	Récupération de la connexion	Vérifiez si le cable d'alimentation fixé à l'unité principale Soundbar est connecté correctement ou attendez environ 5 minutes. Si le clignotement continue, essayez de connecter manuelles le caisson de basse. Voir page 7.
Rouge	Activé	En veille (avec l'unité principale de la Soundbar éteinte)	Vérifiez que le cable d'alimentation sur l'unité principale Soundbar est connecté correctement.
		Échec de la connexion	Reconnectez. Reportez-vous aux instructions sur la connexion manuelle à la page 7.
Rouge et bleu	Clignotement	Dysfonctionnement	Reportez-vous aux informations de contact du Centre de service Samsung dans le manuel.

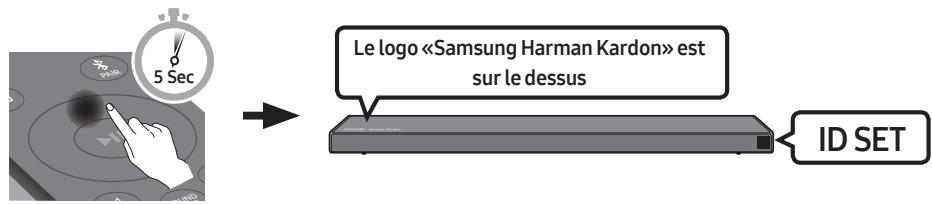

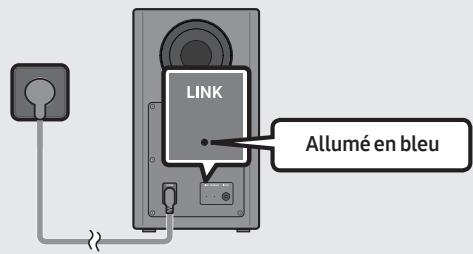

Avant d'effectuer la procédure de connexion manuelle ci-dessous :

• Vérifiez que les cables d'alimentation pour la Soundbar et le Caisson de basse sont connectés correctement. Assurez-vous que la Soundbar est allumée.
• Appuyez sur la touche ID SET à l'arrière du Caisson de basse, et maintenez-la enforcée pendant au moins 5 secondes.

L'indicateur rouge à l'arrière du Caisson de basse s’éteint et l’indicateur bleu clignote.

Arrière du Caisson de basse

1. Appuyez sur la touche Haut de la télécommande, et maintenez-la enfoncée pendant au moins 5 secondes.
2. Le message ID SET s'affiche un moment sur l'écran de la Soundbar, avant de disparaître.
3. La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé.

1. Vérifiez que le voyant LED LINK s’éclaire en bleu en continu (connexion établie).

Le voyant LED LINK arrête de clignoter et s'éclaire en bleu en continu lorsqu'une connexion est établie entre la Soundbar et le Caisson de basse sans fil.

Remarques

• Ne branche pas le cordon d'alimentation de ce produit ou votre téléviseur à une prise de courant murale tant que toutes les connexions entre les composants ne sont pas terminées.
• Avant de déplacer ou d'instruire ce produit, assurez-vous de le mettre hors tension et de débrancher le cordon d'alimentation.
• Si l'unité principale est hors tension, le subwoofer sans fil entrera en mode veille et la LED de STANDBY à l'arrière s'allumera en rouge après avoir clignoté en bleu plusieurs fois.
• Si vous utilisez un appareil qui utilise la même fréquence (5,8 GHz) que la Soundbar près de cette Soundbar, les interférences peuvent provoquer des interruptions de son.
• La distance de transmission maximale du signal sans fil de l'unité principale est d'environ 10 mètres, mais peut varier en fonction de la nature de l'exploitation. Si un mur en béton armé ou métallique se trouve entre l'unité principale et le subwoofer sans fil, le système risque de ne pas fonctionner du tout, car le signal sans fil ne peut pas passer à travers le métal.

• Les antennes de réception sans fil sont intégrées au subwoofer sans fil. Gardez les unités à l'abri de l'eau et de l'humidité.
• Pour des performances d'écoute optimales, assurez-vous que la zone autour de l'emplacement du subwoofer sans fil et du module de réception sans fil (vendu séparément) ne présente pas d'obstacles.

Connexion du SWA-8500S (vendue séparément) à une soundbar

Passez au vrai son surround sans fil en connectant votre kit d'enceintes arrière sans fil Samsung (SWA-8500S, vendu séparément) à votre Soundbar.

1. Connectez le module de réception sans fil à 2 enceintes surround.
2. Les câbles d'enceinte répondent à un code couleur.

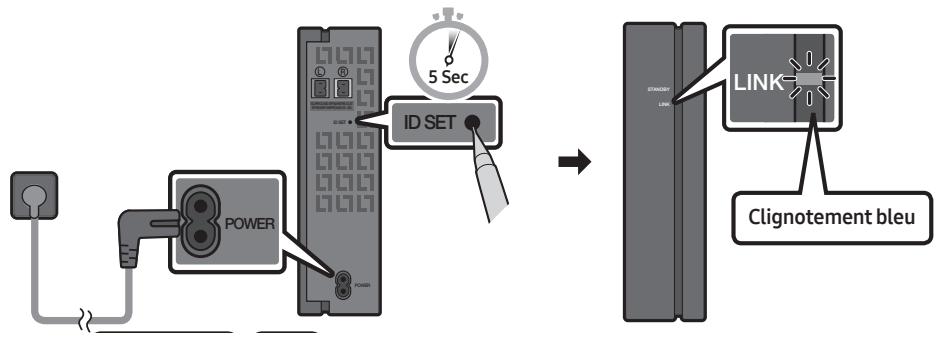

1. Vérifiez l'etat de veille du module de réception sans fil après l'avoir branché à une prise électrique.
2. Levoyant LED LINK (LED bleue) situé sur le module de réception sans fil clignote. Si la LED ne clignote pas, appuyez sur la touche ID SET au dos du module de réception sans fil avec la pointe d'un stylo pendant 5 à 6 secondes jusqu'à ce que levoyant LED LINK clignote (en bleu). Pour plus d'informations sur la LED, veillez vous reporter au manuel d'utilisation SWA-8500S.

1. Appuyez sur la touche Haut de la télécommande, et maintenez-la enfoncée pendant au moins 5 secondes.
2. Le message ID SET s'affiche un moment sur l'écran de la Soundbar, avant de disparaître.
3. La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé.

Attention

• Si vous Soundbar diffuse de la musique au moment où elle est connectée au SWA-8500S, vous pourriez entendre du bruit provenant du woofer une fois la connexion terminée.
• Vérifiez que le voyant LED LINK s'éclaire en bleu en continu (connexion établie).

Le voyant LED LINK arrête de clignoter et s'éclaire en bleu en continu lorsqu'une connexion est établie entre la Soundbar et le module de réception sans fil.

1. Si le SWA-8500S n'est pas connecté, repésez la procédure de l'étape 2.

Connexion à votre téléviseur

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans fil.

• Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélection, la Soundbar peut être contrôlée à l'aide de la télécommande du téléviseur.
• nt en charge le Bluetooth lorsque vous connectez la Soundbar au téléviseur à l'aide d'un câble optique.
• Cette fonction vous permet également d'utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux réglages ainsi que le volume et la coupure du son.

Méthode 1. connexion avec un câble

Lorsque les signaux de diffusion sont Dolby Digital et le réglage «Format audio de sortie numérique» est PCM sur votre téléviseur, il est recommandé de modifier le réglage sur Dolby Digital. Une fois le réglage modifié, vous pouvez profiter d’une meilleure qualité sonore. (Il se peut que le menu du téléviseur utilise des mots différents pour Dolby Digital et PCM en fonction du fabricant.)

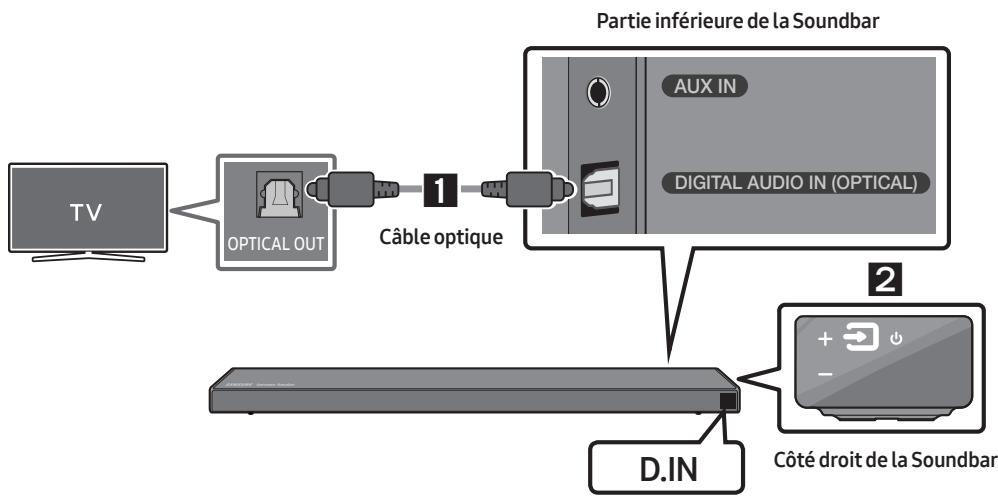

Connexion à l'aide d'un câble optique

1. Raccordez la prise DIGITAL AUDIO IN (OPTICAL) de la Soundbar à la prise OPTICAL OUT du téléviseur à l'aide d'un câble optique numérique.
2. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis sélectionnez le mode «D. IN».

Auto power link

Le Auto Power Link active la Soundbar lorsque le téléviseur est mis sous tension.

1. Raccordez la Soundbar au téléviseur à l'aide d'un câble optique numérique.
2. Appuyez sur la touche Gauche de la télécommande pendant 5 secondes pour activer ou désactiver le Auto Power Link.
3. Par défaut, le Auto Power Link est réglé sur ON.

(Pour désactiver cette fonction, maintenez enfoncée la touche Gauche sur la télécommande pendant 5 secondes).

• Selon l'appareil connecté, il se peut que le Auto Power Link ne fonctionne pas.
• Cette fonction est disponible uniquement en mode «D. IN».

Connexion d'un télévisuer à l'aide d'un cable HDMI

1. Avec la Soundbar et le téléviseur allumés, connectez le câble HDMI (non fourni) tel qu'illustré.
2. «TVARC» apparait sur la fenêtre d'affichage de l'unité principale Soundbar et vous pouvez entendre le son du téléviseur.
3. Si le son du téléviseur est inaudible, appuyez sur la touche (Source) de la télécommande ou le côté croit de la Soundbar pour passer au mode «D. IN». L'écran affiche successivement «D. IN» et «TV ARC», et vous pouvez entendre le son du téléviseur.
4. Si «TVARC» n'apparait pas sur la fenêtre d'affichage de l'unité principale Soundbar, vérifie que le cable HDMI (non fourni) est connecté au bon port.
5. Utilisez les touches de volume sur la télécommande du téléviseur pour modifier le volume de la Soundbar.

Remarques

• HDMI est une interface qui permet la transmission numérique de données vidéo et audio avec un seul connecteur.
• Si le téléviseur possède un port ARC, connectez le câble HDMI au port HDMI IN (ARC).
• Il est recommandé d'utiliser un câble HDMI sans fil si possible. Si vous utilisez un câble HDMI à fil, utilisez un câble dont le diamètre est inférieur à 14 mm.
• Anynet+ doit être allumé.
• Cette fonction n'est pas disponible si le câble HDMI ne prend pas en charge l'ARC.

Connexion à un téléviseur via bluetooth

Lorsqu'un téléviseur est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

Seul un téléviseur à la fois peut être connecté.

Connexion initiale

1. Appuyez sur la touche PAIR de la télécommande pour passer au mode «BT PAIRING».

Appuyez sur la touche (Source) sur le panneau côté droit puis sélectionnez «BT». «BT» passe automatiquement à «BT READY» en quelques secondes si aucun appareil Bluetooth n'est connecté à la Soundbar. Lorsque «BT READY» apparait, appuyez et maintenez enfoncée la touche (Source) sur le panneau côté droit de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d'informations, reportez-vous au manuel du téléviseur.)
2. Sélectionnez «[AV] Samsung Soundbar Q6R-Series» dans la liste sur l'écran du téléviseur. Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, Sélectionnez le message et établiesz la connexion.
3. Lorsque le téléviseur est connecté, [Nom du téléviseur] «BT» apparaît sur l'affichage avant de la Soundbar.
4. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Q6R-Series») apparait dans la liste, supprimez-la.
• Ensuite, répétez les étapes 1 à 3.

Remarque

• Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Déconnexion de la soundbar à partir du téléviseur

Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis passez à n'importe quel mode sauf «BT».

• La déconnexion prend du temps parce que le téléviseur doit recevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.)
• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche II (Lecture/Pause) sur la télécommande pendant 5 secondes avec la Soundbar en mode «BT READY», (Commutez Activé → Désactivé)

Quelle est la différence entre BT READY et BT pairing?

• BT READY: Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.
• BT PAIRING: Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur la touche × PAIR sur la télécommande ou appuyez et maintenez enfoncée la touche × (Source) sur le côté droit de la Soundbar pendant plus de 5 secondes pendant que la Soundbar est en mode «BT». )

Remarques

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10 m. La Soundbar s'éteint automatiquement après 20 minutes en état Prêt.
• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:
• En cas de champ électrique puissant autour de la Soundbar.
• En cas d'appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.
• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.
• Les appareils qui génèrent des ondes é eils LAN sans fil, etc.

05 Connexion à un appareil externe

Raccordez un appareil externe via un réseau câble ou sans fil pour écouter le son de l'appareil externe via la soundbar.

1 Câble (aux) audio

Raccordez AUX IN (Audio) de l'unité principale à la prise AUDIO OUT de l'appareil source à l'aide d'un câble audio. • Sélectionnez le mode «AUX» en appuyant sur la touche (Source) sur le panneau côté droit ou sur la télécommande.

2 Câble optique

Raccordez DIGITAL AUDIO IN (OPTICAL) de l'unité principale à la prise OPTICAL OUT de l'appareil source à l'aide d'un câble optique numérique. • Sélectionnez le mode «D. IN» en appuyant sur la touche (Source) sur le panneau côté droit ou sur la télécommande.

Connexion à l'aide d'un câble HDMI

1. Raccordez un cable HDMI (non fourni) de la prise HDMI IN au dos du produit à la prise HDMI OUT de votre appareil numérique.
2. Raccordez un cable HDMI (non fourni) de la prise HDMI OUT (TV-ARC) au dos du produit à la prise HDMI IN de votre téléviseur.
3. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis sélectionnez «HDMI».
4. Le mode «HDMI» s'affiche sur le panneau d'affichage de la Soundbar et vous pouvez entendre le son.

06 Connexion d'un périphérique de stockage USB

Vous pouvez lire des fichiers musicaux situés sur les périphériques de stockage USB via la Soundbar.

1. Raccordez un câble adaptateur Micro USB à USB avec une fiche USB 2.0 mâle Micro USB (Type B) à une extrémité et avec une prise USB 2.0 femelle standard (Type A) à l'autre extrémité à la prise Micro USB de la Soundbar.
2. Le câble adaptateur Micro USB à USB est vendu séparément. Pour l'achat, contactez un Centre de service Samsung ou le Service client de Samsung.
3. Raccordez votre périphérique USB à l'extrémité femelle du câble adaptateur.
4. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis sélectionnez «USB».
5. «USB» apparaît sur l'écran d'affichage.
6. Lisez des fichiers musicaux depuis le périphérique de stockage USB via la Soundbar.
7. La Soundbar s'éteint automatiquement (Auto Power Down) si aucun périphérique USB n'a été connecté pendant plus de 20 minutes.

Extension	Codec	Débit d'échantillonnage	Débit binaire
*.mp3	MPEG 1 Layer2	16 ~ 48 kHz	80 ~ 320 kbps
	MPEG 1 Layer3	16 ~ 48 kHz	80 ~ 320 kbps
	MPEG 2 Layer3	16 ~ 48 kHz	80 ~ 320 kbps
	MPEG 2.5 Layer3	16 ~ 48 kHz	80 ~ 320 kbps
*.wma	Wave_Style_MSAudio1	16 ~ 48 kHz	56 ~ 128 kbps
	Wave_Style_MSAudio2	16 ~ 48 kHz	56 ~ 128 kbps
*.aac	AAC	16 ~ 96 kHz	48 ~ 320 kbps
	AAC-LC	16 ~ 96 kHz	128 ~ 192 kbps 5,1 canaux 320 kbps
	HE-AAC	24 ~ 96 kHz	48 ~ 64 kbps 5,1 canaux 160 kbps
*.wav	-	16 ~ 48 kHz	jusqu'à 3000 kbps
*.ogg	OGG 1.1.0	16 ~ 48 kHz	50 ~ 500 kbps

• Si vous périphérique USB contient trop de dossiers et de fichiers, la Soundbar mettra peut-être du temps à accéder à vos fichiers et à les lancer.

Connexion via bluetooth

Lorsqu'un appareil est connecté à l'aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

• Vous ne pouvez pas connecter plus d'un appareil Bluetooth en même temps.

Appareil Bluetooth

Connexion initiale

1. Appuyez sur la touche PAIR de la télécommande pour passer au mode «BT PAIRING».

Appuyez sur la touche (Source) sur le panneau côté droit puis sélectionnez «BT». «BT» passe automatiquement à «BT READY» en quelques secondes si aucun appareil Bluetooth n'est connecté à la Soundbar. Lorsque «BT READY» apparait, appuyez et maintenez enfoncée la touche (Source) sur le panneau côté droit de la Soundbar pendant plus de 5 secondes pour afficher «BT PAIRING».

1. Sélectionnez «[AV] Samsung Soundbar Q6R-Series» dans la liste.
2. Lorsqu'une Soundbar est connectée à l'appareil Bluetooth, [Nom de l'appareil Bluetooth] «BT» apparait sur l'affichage avant.
3. Lisez des fichiers musicaux à partir de l'appareil, connecté via Bluetooth, via la Soundbar.

Si la connexion de l'appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Q6R-Series») apparait dans la liste, supprimez-la.
• Ensuite, répétez les étapes 1 et 2.

Remarque

• Après avoir connecté la Soundbar au appareil mobile pour la première fois, utilisez le mode «BT READY» pour la reconnexion.

Quelle est la différence entre BT READY et BT pairing?

• BT READY: Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.
• BT PAIRING: Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur la touche PAIR sur la télécommande ou appuyez et maintenez enfoncée la touche (Source) sur le côté droit de la Soundbar pendant plus de 5 secondes pendant que la Soundbar est en mode «BT». )

Remarques

• Si un code PIN est demandé lors de la connexion d'un appareil Bluetooth, saisissez <0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l'appareil Bluetooth dépasse 10m.
• La Soundbar s'éteint automatiquement après 20 minutes en état Prêt.
• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes:
• En cas de champ électrique puissant autour de la Soundbar.
• En cas d'appariement simultané de plusieurs appareils Bluetooth avec la Soundbar.
• Si l'appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.
• Les apparêils qui générent des ondes electromagnétiques doivent être conservés à distance de l'unité principale Soundbar - par ex. des micro-ondes, des apparêils LAN sans fil, etc. Le Soundbar prend en charge les données SBC (44,1kHz,48kHz)
• Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).
• Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Hands Free).
• Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar Q6R-Series» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT».
• Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphéri
• Le Soundbar apparaitra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar affiche «BT READY».
• La Soundbar ne peut pas être appariée à un autre appareil Bluetooth si elle est déjà en mode Bluetooth et appariée à un appareil Bluetooth.

Bluetooth power activé (SOUND mode)

Lorsque la fonction Bluetooth Power Activé est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s'active automatiquement.

1. Appuyez sur la touche SOUND MODE et maintenez-la enfoncée pendant plus de 5 secondes sur la télécommande pendant que la Soundbar est sous tension.
2. «ON-BLUETOOTH POWER» s'affiche sur l'écran de la Soundbar.

Déconnexion de l'appareil bluetooth d'une soundbar

Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d'utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

Déconnexion de la soundbar à partir de l'appareil bluetooth

Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis passez à n'importe quel mode sauf «BT».

• La déconnexion prend du temps parce que l'appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l'appareil Bluetooth)
• Lorsque la Soundbar est déconnectée de l'appareil Bluetooth, la Soundbar affichera «BT DISCONNECTED» sur l'affichage avant.

Remarques

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10m.
• Le système Soundbar s'éteint après 20 minutes en état Prêt.

Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l'aide d'une liaison sans fil courte distance.

• Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d'utilisation lorsque:
• Une partie du corps de l'appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar.
• Il est soumis à des variations électriques provenant d'obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux.
• Il est exposé à des interférences électriques provenant d'appareils utilisant la même bande de fréquences (exemple : équipements Médicaux, jours à micro-ondes et réseaux LAN sans fil).
• Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.
• Plus la distance est grande entre l'Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.
• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.
• La connexion Bluetooth ne fonctionne que lorsqu'elle est proche de l'appareil. La connexion s'interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit déterminée par des obstacles (ex.: murs, portes).
• Cet appareil sans fil peut causer des interférences électriques lors de son fonctionnement.

Installation de l'application samsung audio remote

Pour contrôler la Soundbar depuis votre smartphone et l'application Samsung Audio Remote, téléchargez cette application sur Google Play.

Recherche : Samsung Audio Remote

Lancement de l'application samsung audio remote

Pour lancer et utiliser l'application Samsung Audio Remote, appuyez sur l'icône Audio Remote sur votre téléphone, puis suivez les instructions affichées à l'écran.

• L'application Samsung Audio Remote n'est compatible qu'avec les téléphones portables Android qui exécutent la version 3.0 d'Android ou une version ultérieure.

Utilisation de la télécommande

Comment utiliser la télécommande

1	Alimentation	Allume et éteint la Soundbar.
2	Source	Appuyez pour sélectionner une source connectée à la Soundbar. • Mode BT PAIRING Pour activer le mode «BT PAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enforcée la touche (Source) pendant plus de 5 secondes.
3	Coupure de son	Appuyez sur la touche (Coupure de son) pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.
4	SOUND MODE SOUND MODE	Vous pouvez sélectionner l'effet sonore souhaité enCHOISIGANT parmi STANDARD, SURROUND SOUND, GAME PRO, ou ADAPTIVE SOUND. SÉLECTIONNZe le mode «STANDARD» si vous pouze profiter du son d'origine. • DRC (Dynamic Range Control) Vous permet d'effectuer une commande de plage dynamique des pistes Dolby Digital. Appuyez et maintainez enforcée la touche SOUND MODE pendant que la Soundbar est hors tension pour activer ou désactiver le DRC (Dynamic Range Control). Avec la fonction DRC activée, le bruit est réduit. (Le son peut être déformé.) • Bluetooth Power Cette fonction allume automatiquement la Soundbar à la réception d'une demande de connexion d'un téléviseur ou d'un apparéil Bluetooth connecté précédemment. Le réglage est activé par défaut. - Appuyez et maintainez enforcée la touche SOUND MODE pendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.

5	Bluetooth PAIR	Appuyez sur la touche PAIR. «BT PAIRING» s'affiche sur l'écran de la Soundbar. Vous pouvrez connecter la Soundbar à un nouvel apparéil Bluetooth dans ce mode en sclectionnant la Soundbar dans la liste de recherche d'appareils Bluetooth.
6	Lecture / Pause	Appuyez sur la touche II pourmettre le fichier musical temporairement en pause. Si vous appuyez à nouveau sur la touche, le fichier musical est lu. • Fonction Auto Power Down L'apparéil s'estint automatiquement dans les situations suivantes. - Mode D.IN / HDMI / BT / USB: S'il n'y a pas de signal audio pendant 20 minutes. - Mode AUX: - Si le cable audio (AUX) est déconnecté pendant 20 minutes. - Si aucune TOUCHE n'est activée pendant 8 heures lorsque le cable (AUX) est connecté. (La fonction Auto Power Down peut être désactivée uniquement lorsque l'unité est en mode «AUX »). - Pour désactiver la fonction Mise hors tension automatique, en mode «AUX», appuyez sur la touche II et maintenée-la enconçée pendant 5 secondes. «ON-AUTO POWER DOWN» / «OFF-AUTO POWER DOWN» s'affiche à l'écran.
7	Haut/Bas/Gauche/Droite	Appuyez sur les zones indiquées pour sélectionner Haut/Bas/Gauche/Droite.
		Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions. • Répédition Pour utiliser la fonction de répédition en mode «USB», appuyez sur la touche Haut. • Saut de fichier musical Appuyez sur la touche Droite pour sélectionner le fichier musical suivant. Appuyez sur la touche Gauche pour sélectionner le fichier musical précédent. • Anynet+ / Auto Power Link Vous pouverez activer ou désactiver Anynet+ et le Auto Power Link. Les fonctions Anynet+ et Auto Power Link sont activées et désactivées respectivement par les touches Droite et Gauche. - Anynet+ : Si la Soundbar est connectée à un téléviseur Samsung via un cable HDMI, vous pouvrez contrôler votre Soundbar avec une télécommande de téléviseur Samsung. Appuyez sur la touche Droite et maintenez-la enfonnée pendant 5 secondes pour ON ou OFF Anynet+ - Auto Power Link : Si la Soundbar est connectée au téléviseur par un cable optique numérique, la Soundbar peut s'allumer automatiquement lors de la mise sous tension de votre téléviseur. Appuyez et maintainez enfoncée la touche Gauche pendant environ 5 secondes pour basculer le Auto Power Link sur ON et OFF. - Par défaut, Anynet+ / Auto Power Link sont régliés sur ON • ID SET Appuyez et maintainez enfoncée la touche Haut pendant 5 secondes pour terminer ID SET (lors de la connexion à un accessoire).
		· Fonction de restriction du volume Pour protégier votre audition, la fonction Restriction du volume limite le volume à 20 si vous allumez la Soundbar lorsque le volume est réglé plus haut que 20. · La valeur par défaut pour la fonction Restriction du volume est désactivée. · Vous doivent sur activée pour l'activer. · Lorsqu'elle est activée, la fonction Restriction du volume reste activée même lorsque l'alimentation est coupée. · Pour activer ou désactiver Restriction du volume, appuyez et maintainez enforcée la touche Bas sur la télécommande pendant 5 secondes. Lorsque Volume Restriction (Restriction du volume) est désactivée, «V FREE» apparait sur l'affichage avant. Lorsque cette fonction est activée, «V LOCK» apparait.
8	Commande sonore	You pouvez sélectionner parmi TREBLE, BASS, ou AUDIO SYNC. · Pour contrôle le volume des aigus et des graves, sélectionnez TREBLE ou BASS dans les paramètres audio, puis réglez le volume, de -6 à +6, à l'aide des touches Haut/Bas. · Appuyez et maintenez,enforcée la touche (Commande sonore)pendant environ 5 secondes pour ajuster le son pour chaque bande de fréquence. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz et 10 kHz peuvent être sélectionnés à l'aide des touches Gauche/Droite et chaque réglage peut être définir entre -6 et +6 à l'aide des touches Haut/Bas. · Si l'image et le son ne sont pas synchronisés entre votre télévisuer et la Soundbar, sélectionnez AUDIO SYNC dans les paramètres audio, puis réglez le décalage audio, de 0 à 300 millisecond, à l'aide des touches Haut/Bas. (Pas disponible en mode «USB»). · AUDIO SYNC n'est pris en charge que dans certaines fonctions.
9	WOOFER	Appuyez sur les touches haut ou bas pour régler le volume du caisson de basse sur -12 ou entre -6 et +6. Pour régler le niveau de volume du caisson de basse sur 0, appuyez sur la touche.
10	VOL	Appuyez sur les touches haut ou bas pour régler le volume. · Coupure de son · Appuyez sur la touche VOL pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.

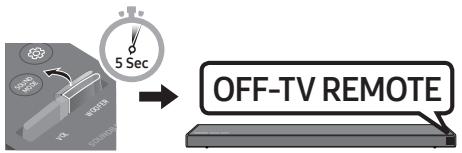

Si vous avez un téléviseur samsung, vous pouvez régler le volume de la soundbar à l'aide de la télécommande IR fournie avec votre téléviseur samsung.

Utilisez d'abord le menu du téléviseur pour régler le son de votre téléviseur Samsung sur les enceintes externes, puis utilisez votre télécommande Samsung pour contrôler le volume de la Soundbar. Pour plus d'informations, reportez-vous au manuel d'utilisation du téléviseur. Le mode par défaut de cette fonction est contrôle par une télécommande de téléviseur Samsung. Si votre téléviseur n'est pas un téléviseur Samsung, suivez les instructions ci-dessous pour changer les réglages de cette fonction.

1. Éteignez la Soundbar.

1. Si vous ne pouvez pas utiliser cette fonction, poursuivez la touche WOOFER vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu'à ce que «OFF-TV REMOTE» apparaisse à l'écran.

1. Si vous pouvez contrôler la Soundbar avec la télécommande de votre téléviseur, poussez la touche WOOFER vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu'à ce que «ALL-TV REMOTE» apparaisse à l'écran. Utilisez ensuite le menu de votre téléviseur pour sélectionner les enceintes externes.

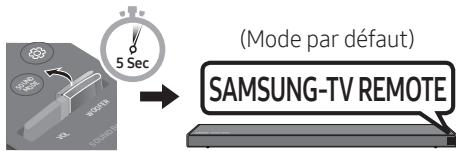

1. Si vous pouvez restaurer la Soundbar en mode par défaut (contrôle par une télécommande d'un téléviseur Samsung), poussez la touche WOOFER vers le haut et maintenez-la enfoncée pendant 5 secondes jusqu'à ce que «SAMSUNG-TV REMOTE» apparaisse à l'écran.

• Chaque fois que vous poussez la touche WOOFER vers le haut et la maintenez enfoncée pendant 5 secondes, le mode commute dans l'ordre suivant: «SAMSUNG-TV REMOTE» (Mode par défaut) «OFF-TV REMOTE» «ALL-TV REMOTE».
• La disponibilité de cette fonction dépend de la télécommande.
• Fabricants prenant en charge cette fonction: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCA

Utilisation des touches dissimulées (touches avec plus d'une fonction)

Touché dissimulée		Page de référence
Touché de télécommande	Fonction
WOOFER	Télécommande de votre téléviseur Activer/Désactiver (Veille)	page 25
(Source)	Appariement BT	page 22
II (Lecture / Pause)	Auto Power Down Activer/Désactiver (Mode AUX)	page 23
	Initialiser (Veille)	page 31
	BT prét	page 13
Gauche	Auto Power Link ON/OFF	page 23
Droite	Anynet+ ON/OFF	page 23
Haut	ID SET	page 23
Bas	Restriction du volume Activer/Désactiver	page 24
(Commande sonore)	EQ bande 7	page 24
SOUND MODE	DRC ON/OFF (Veille)	page 22
	Bluetooth Power	page 22

Spécifications de sortie pour les différents modes d'effets sonores

Effet		Entrée	Sortie
			Sans kit d'enceintes arrière sans fil	Avec kit d'enceintes arrêté sans fil
SOUND MODE	STANDARD	2.0 canaux	2.1 canaux	4.1 canaux
		5.1 canaux	3.1 canaux	5.1 canaux
	SURROUND SOUND	2.0 canaux	5.1 canaux	7.1 canaux
		5.1 canaux	5.1 canaux	7.1 canaux
	GAME PRO	2.0 canaux	5.1 canaux	7.1 canaux
		5.1 canaux	5.1 canaux	7.1 canaux
	ADAPTIVE SOUND	2.0 canaux	5.1 canaux	7.1 canaux
		5.1 canaux	5.1 canaux	7.1 canaux

• Le kit d'enceintes arrêté sans fil Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez acheté la Soundbar.

Précautions d'installation

• Installez sur un mur vertical uniquement.
• N'installez pas dans un endroit à température élevée ou humide.
• Vérifiez si le mur est suffisamment robuste pour supporter le poids du produit. Sinon, renforcez le mur ou CHOISSEZ un autre point d'installation.
• Achetez et utilisez les vis de fixation ou les ancrages appropriés pour le type de mur dont vous disposez (plaque de plâtre, plaque métallique, bois, etc.). Si possible, fixez les vis portantes dans les poteaux.
• Achetez les vis de support mural selon le type et l'épaisseur du mur sur lequel vous souhaitez monter la Soundbar.

Diamètre: M5 - Longueur: 35mm ou plus recommandés.

• Connectez les câbles depuis l'unité aux appareils externes avant d'installer la Soundbar sur le mur. Assurez-vous que l'unité est éteinte et débranchée avant de l'installer. Sinon, cela pourrait provoquer un choc électrique.

Composants de fixation au mur

Guide de fixation murale

Vis de fixation Vis

Support de fixation murale

1. Placez le Guide de fixation murale contre le mur.
2. Le Guide de fixation murale doit être dénoué.
3. Si votre téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur.

1. Alignez la Ligne centrale du Guide de fixation murale avec le centre de votre télévisueur (si vous fixez la Soundbar sous votre télévisueur), puis fixez le Guide de fixation murale au mur avec du ruban adhésif.
2. Si vous ne fixez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d'installation.

Ligne centrale

1. Appuyez avec la pointe d’un stylo ou d’un crayon bien taillé au centre des images A-TYPE à chaque extrémité du guide pour marquer les trous des vis portantes, puis retirez le Guide de fixation murale.

1. À l'aide d'une mèche appropriée, faites un trou dans le mur au niveau de chaque marque.
2. Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages ou les chevilles Molly appropriées dans les trous s suffisamment larges pour les accueillir.
3. Enforcez une vis (non fournie) dans chaque Vis de fixation, puis vissez fermement chaque vis dans un trou pour vis portante.

1. Installez les Support de fixation murale sur la partie inférieure de la Soundbar, en les positionnant correctement, en utilisant 2 Vis.

• Retirez le Pied de support et Support de fixation s'ils sont fixés. Lors de l'assemblage, veillez à ce que l'accroche des Support de fixation murale se trouve sur l'arrière de la Soundbar.

Extrémite droite de la Soundbar

1. Installez la Soundbar, sur laquelle sont fixés les Supports de fixation murale, en accrochant les Supports de fixation murale sur les Vis de fixation sur le mur.

1. s de fixation murale reposent de manière sûre sur les Vis de fixation.
2. Insérez les Vis de fixation dans la partie large (inférieure) des Support de fixation murale, puis faites glisser les Support de fixation murale vers le bas afin que les Support de fixation murale reposent de manière sère sur les Vis de fixation.

Composants du pied du support

Pied de support

Support de fixation

Vis

• Les Pieds de support élèvent la Soundbar pour que vous puissiez installer la Soundbar en face de votre téléviseur et au-dessus des pieds du socle du téléviseur. Reportez-vous à l'illustration ci-dessous.
• Vous pouvez régler les Pieds de support sur l'une des trois hauteurs différentes.
• À l'aide des Pieds de support, vous pouvez ajuster la distance entre la Soundbar et votre téléviseur en fonction de la forme du socle de votre téléviseur.

Élever la soundbar de 15 mm

1. Utilisez les 2 vis fournies pour fixer les deux pieds de support à l'ensemble de fixation murale sur le panneau inférieur de la Soundbar.

Élever la soundbar de 20 mm

1. Attachez les deux Pieds de support aux deux Supports de fixation, comme indiqué sur l'illustration ci-dessous.

1. Utilisez les 2 vis fournies pour fixer les deux Pieds de support à l'ensemble de fixation murale sur le panneau inférieur de la Soundbar.

11 Mise à jour du logiciel

Samsung peut proposer des mises à jour pour le microprogramme du système de la Soundbar prochainement.

Port USB

Si une mise à jour est proposée, vous pouvez mettre à jour le microprogramme en connectant le périphérique USB contenant la mise à jour du microprogramme enregistré au port USB de votre Soundbar. Pour plus d'informations sur comment télécharger des fichiers de mise à jour, rendez-vous sur le site Samsung Electronics (www.samsung.com -> Support).

Ensuite, saisissez ou sélectionnez le modèle de votre Soundbar, sélectionnez Software & Apps, puis Downloads. Notez que les noms d'options peuvent varier. Pour les instructions de mise à jour, consultez la page suivante.

Procédure de mise à jour

Important: La fonction de mise à jour efface tous les paramètres utilisés. Nous vous recommandons d'écrire vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer.

1. Raccordez un câble adaptateur Micro USB à USB avec une fiche USB 2.0 mâle Micro USB (Type B) à une extrémité et avec une prise USB 2.0 femelle standard (Type A) à l'autre extrémité à la prise Micro USB de la Soundbar.
2. Le câble adaptateur Micro USB à USB est vendu séparément. Pour l'achat, contactez un Centre de service Samsung ou le Service client de Samsung.
3. Suivez les étapes ci-dessous pour télécharger le logiciel du produit : Rendez-vous sur le site Web Samsung sur (samsung.com) → recherchez le nom du module - Sélectionnez l'option de menu d'assistance client (le nom de l'option est sujet à modifications)
4. Sauvegardez le logiciel télécharge sur une clé USB et sélectionnez «Extraire ici» pour dézipper le fichier.
5. Éteignez la Soundbar et connectez la clé USB contenant la mise à jour du logiciel au port femelle sur un câble adaptateur Micro USB. Connectez le câble au port USB sur la Soundbar.
6. Allumez la Soundbar. Dans les 3 minutes qui suivent, «UPDATE» s'affiche et la mise à jour commence.
7. Lorsque la mise à jour est terminée, la Soundbar s’éteint. Appuyez sur la touche I de la télécommande pendant 5 secondes. «INIT» s’affiche à l’écran puis la Soundbar s’éteint. La mise à jour est terminée. Ce produit est équipé de la fonction DUAL BOOT. Si la mise à jour du micrologiciel échoue, vous pouvez exécuter à nouveau la mise à jour.
8. Réinitialisez vos paramètres.

1. Éteignez la Soundbar, déconnectez et ensuite reconnectez le périphérique de stockage qui contient le fichier de mise à jour au port USB de la Soundbar.
2. Débranchez le cordon d'alimentation de la Soundbar, rebranchez-le, puis allumez la Soundbar.

Remarques

• La mise à jour du micrologiciel peut ne pas se faire correctement si les fichiers audio reconnus par la Soundbar sont stockés dans le périphérique de stockage.
• N'eteignez pas l'appareil et ne retirez pas le périphérique USB lorsque les mises à jour sont en train d'être appliquées. L'unité principale s'éteindra automatiquement après avoir terminé la mise à jour du micrologiciel.
• Une fois la mise à jour terminée, la configuration d'utilisateur est initialisée dans la Soundbar. Nous vous recommandons de décrire vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer. Si la connexion au subwoofer n'est pas rétablie automatiquement après la mise à jour, reportez-vous à la page 6.

Si la mise à jour du logiciel échoue, contrôlez si la clé USB est défectueuse.

• Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.
• L'exécution de la mise à jour via USB peut ne pas être possible en fonction du fabricant du périphérique de stockage.

12 Dépannage

Avant de contacter l'assistance, veuillez dire ce qui suit.

L'unité ne s'allume pas.

Le cordon d'alimentation est-il branché dans la prise murale?

Branchez la fiche secteur sur la prise.

Une fonction ne répond pas lorsque la touche est enfoncée.

De l'électricité statique est-elle présente dans l'air?

Débranchez la fiche secteur et rebranchez-la.

Des distorsions sonores se font entendre en mode BT.

Consultez les sections sur la connexion Bluetooth aux pages 12 et 18.

Aucun son n'est produit.

La fonction de coupure du son est-elle activée?

Appuyez sur le touche ⟨⟩ (Coupure de son) pour annuler la fonction de sourdine.

Le volume est-il réglement à son minimum ?

Réglez le volume.

La télécommande ne fonctionne pas.

Les piles sont-elles usées?

Remplacez avec des piles neuves.

Est-ce que la distance entre la télécommande et l'unité principale Soundbar est trop grande ?

Rapprochez la télécommande de l'unité principale Soundbar.

La LED rouge sur le caisson de basse clignote et le caisson de basse ne produit aucun son.

Ce problème peut se produire si le caisson de basse n'est pas connecté à l'unité principale Soundbar.

Essayez de reconnecter le caisson de basse. (Voir page 6.)

Le caisson de basse bourdonne et vibre considérablement.

Essayez de régler les vibrations de votre caisson de basse.

Poussez la touche WOOFER de votre télécommande vers le haut ou le bas pour régler le volume du caisson de basse. (sur -12 ou entre -6 et +6)

DOLBY

AUDIO

Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l'adresse ([e-mail]).

15 Remarque importante à PROPOS du service

• Les figures et les illustrations du présent Manuel d'utilisation sont fournies à titre de référence uniquement et peuvent différer de l'apparence du produit réel.
• Des frais supplémentaires pourront vous être facturés dans les cas suivants :

(a) Vous demandez l'intervention d'un ingénieur, mais il s'avère que l'appareil ne présente aucune anomalie (par ex. vous n'avez pas lu ce Manuel d'utilisation). (b) Vous portez l'unité à un centre de réparation, mais il s'avère que celle-ci ne présente aucune défaillance (par ex. vous n'avez pas lu ce Manuel d'utilisation).

• Le montant de ces frais administratifs vous sera notifié avant que tout travail ou toute visite à votre domicile ne soit effectuée.

16 Specifications et GUIDE

Spécifications

Nom du modele	HW-Q60R / HW-Q60RS
USB	5V/0,5A
Poids	3,6 kg
Dimensions (L x H x P)	1100,0 x 59,0 x 100,0 mm
Plage de températures en fonctionnement	+5°C à +35°C
Plage d'humidité en fonctionnement	10 % ~ 75 %
AMPLIFICATEUR
Puisance de sortie nominale	30W x 6 + 10W x 2
Formats de lecture pris en charge	LPCM 2ch, Dolby AudioTM (prise en charge de Dolby® Digital), DTS
PUISSANCE DE SORTIE DE L'APPAREIL SANS FIL
Puisance de transmission BT max.	100 mW à 2,4 GHz – 2,4835 GHz
Puisance de transmission SRD max.	25 mW à 5,725 GHz – 5,825 GHz

Nom du caisson deasse	PS-WR65B / PS-WR65BS
Poids	6,2 kg
Dimensions (L x H x P)	205,0 x 353,0 x 303,2 mm
AMPLIFICATEUR
Puisance de sortie nominale	160W
PUISSANCE DE SORTIE DE L'APPAREIL SANS FIL
Puisance de transmission SRD max.	25 mW à 5,725 GHz – 5,825 GHz

Consummation électrique totale en veille (W)	2,0W
BluetoothMéthode de désactivation du port	Appuyez et maintenez,enforcée la toucheSOUND MODEpendant plus de 5 secondes pourdésactiver la fonction Bluetooth Power.

Remarques

Samsung Electronics Co., Ltd se réserve le droit de modifier les caractéristiques sans préavis. - Le poids et les dimensions sont approximatifs.

Samsung Electronics déclare par la présente que cet équipement est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration de conformité de l'UE est disponible à

l'adresse Internet suivante : http://www.samsung.com, puis allez dans

Assistance > Sélectionner un produit et saisissez le nom du module.

Cet équipement peut fonctionner dans tous les pays de l'Union européenne.

[Élimination des batteries de ce produit]

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercury, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66.

Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (déchets d'équipements électriques & électroniques)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets représentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets.

Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spécifiques à l'appareil, par ex. la règlementation REACH WEEE, rendez-vous sur: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data-corner.html
