LS105G - Switch TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau non manageable
Marque	TP-LINK
Modèle	LS105G
Nombre de ports	5 ports Ethernet Gigabit (10/100/1000 Mbps)
Interface	RJ-45 avec auto-négociation et auto-MDI/MDIX
Alimentation	Adaptateur secteur externe 5 V / 0,6 A
Consommation électrique	Maximum 2,5 W
Dimensions (L x P x H)	100 x 98 x 25 mm
Poids	120 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % HR sans condensation
Fonctions principales	Transfert de paquets à vitesse filaire, contrôle de flux IEEE 802.3x, support Jumbo Frame jusqu’à 16 Ko, économie d’énergie conforme à IEEE 802.3az
Indicateurs LED	Marche/Arrêt, lien/activité pour chaque port
Entretien et nettoyage	Débrancher l’adaptateur avant nettoyage ; utiliser un chiffon sec et non abrasif
Sécurité	Ne pas exposer à l’eau, au feu ou à l’humidité ; ne pas démonter ; utiliser uniquement l’adaptateur fourni
Pièces détachées et réparabilité	L’appareil ne contient aucune pièce réparable par l’utilisateur ; contacter le SAV en cas de panne
Informations générales	Switch non administrable, montage sur bureau ou mur (kit non inclus)

FOIRE AUX QUESTIONS - LS105G TP-LINK

Comment brancher le switch LS105G ?

Connectez l'adaptateur secteur au switch et à une prise électrique. Branchez vos appareils (ordinateurs, imprimantes, etc.) sur les ports Ethernet à l'aide de câbles RJ-45.

Que signifient les LED sur le switch ?

La LED Power s'allume en vert lorsque l'alimentation est présente. Chaque port a une LED Link/Act : allumée indique une connexion active, clignotante indique un transfert de données.

Le switch LS105G supporte-t-il le PoE ?

Non, le LS105G est un switch non PoE. Il ne peut ni alimenter ni être alimenté par le câble Ethernet.

Quel type de câble utiliser ?

Utilisez des câbles Ethernet de catégorie 5e ou supérieure pour des performances Gigabit optimales.

Le switch est-il administrable ?

Non, le LS105G est un switch non manageable. Il fonctionne en mode plug-and-play sans configuration.

Puis-je connecter un câble de 100 mètres ?

Oui, la distance maximale pour un câble Ethernet est de 100 mètres. Au-delà, utilisez un répéteur ou un autre switch.

Comment réinitialiser le switch ?

Le LS105G ne dispose pas de bouton de réinitialisation. Débranchez l'alimentation quelques secondes puis rebranchez-le.

Le switch chauffe-t-il normalement ?

Oui, une légère chaleur est normale. Assurez-vous qu'il est placé dans un endroit bien ventilé, à l'abri de la lumière directe du soleil.

Puis-je monter le switch au mur ?

Oui, le switch dispose de trous de montage au dos. Utilisez des vis adaptées (non fournies).

Que faire si un port ne fonctionne pas ?

Vérifiez la connexion du câble, essayez un autre port, testez le câble avec un autre appareil. Si le problème persiste, contactez le support TP-LINK.

MODE D'EMPLOI LS105G TP-LINK

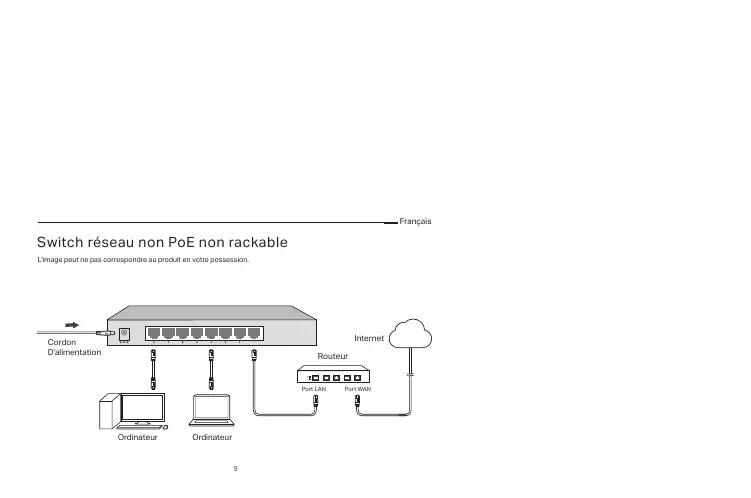

Switch réseau non Poe non rackable

L'image peut ne pas correspondre au produit en votre possession.

Switch poe non rackable

L'image peut ne pas correspondre au produit en votre possession.

1. Les ports PoE peuvent être utilisés pour des équipements non PoE, en ce cas seules les données sont transmises.
2. Le switch PoE reversed is an switch PoE pass qui est alimenté par les ports d'entrée PoE et alimente les appareils connexibles via des ports de sortie PoE ou un port CC. Le port CC est alimenté par l'administration, ne le connectez à une Source d'administration.

Appareils PoE Caméra IP

Point d'acces

Telephone IP

Informations de sécurité

• Maintenir l'appareil à l'écart de l'eau, du feu, de l'humidité ou de tout environnement chaud.
• Ne pas tenter de démonter, réparer ou modifier l'appareil. Si vous avez besoin de service, veuillez nous contacter.
• Ne pas utiliser un chargeur ou un cordon USB endommagé pour recharger l'appareil.
• Ne pas utiliser un chargeur différent de ceux recommandés. L'adaptateur doit être facilement accessible et se trouver à proximité de l'équipement.
• Placez l'appareil avec sa partie inférieure vers le bas. La prise d'alimentation sert de dispositif de déconnexion, la prise de courant doit rester facilement accessible.

Merci de respecter et de suivre les instructions de sécurité ci-dessus avant d'utiliser l'appareil. Nous ne poussons garantir qu'aucun accident ou l'atteinte des actions de protection correcte de l'appareil. Merci d'utiliser cependant avec précaution, le non-respect des consignes de sécurité est au risques et périls.

Garantie limitée TP-Link

Concerne les produits de marque TP-Link uniquement.

CETTE GARANTIE VOUS DONNÉ DES DROITS SPECIQUÉS, ET VOUS POUVEZ AVOIR D'AUTRES DROITS OU PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE À UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTEE ET LES VOIES DE RECOURS SONT EXCLUSIVE ES REMPLACENT TOUT AUTRES GARANTI ES RECOURS ET CONDITIONS.

TP-Link granted the matériels marqués TP-Link, conditionnés dans un emballage original : contre les produits matériels et le service de l'entreprise.
