MODE D'EMPLOI AFA 9673 X ELECTROLUX

Bienvenue dans le monde d'electrolux

Nous vous remercions de la confiance que vous nous temoignez enCHOISISSANT un appeareil Electrolux qui, nous espereons vous accompagnera AGREABLEMENT au fil du temps.

Au travers d'une large gamme de produits de qualité, la volonté d'Electrolux est de vous rendre la vie plus agréable.

Vous pouvez en voir quelques exemples sur la couverture de cette notice.

Nous vous invitons à prendre quelques minutes pour découvrir ce guide qui vous permettra de profiter au moins de tous les avantages de votre nouvel appareil.

Nous vous assurons que son utilisation vous offrira jour après jour satisfaction et sérénité.

Pour les appareils commerciaux par la france

Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord impérativement suivre les préconisations suivantes avant toute utilisation de votre appareil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants. Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectuées par un professionnel qualifié. Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel. Débranchez votre appareil avant toute opération de nettoyage manuel. N'utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution. Si votre appareil est équipé d'un éclairage, débranchez l'appareil avant de procéder au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter. Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil. Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.

Sommaire

Consignes de sécurité 6 Généralités 9 Utilisation de la hotte 10 Entretien 13 Accessoires (en option) 18 En cas d'anomalie de fonctionnement 18 Installation 19

Les symboles suivants sont utilisés dans ce manuel d'utilisation :

Informations importantes sur la sécurité personnelle et informations sur comment éviter de déterminer l'appareil

Informations générales et conseils

Informations sur la protection de l'environnement

Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur.

Pour l'utilisateur

• Il est recommandé de ne jamais laisser les foyers de cuisson sans récipient dessus. En cas de cuisinières à gaz, à mazout ou à charbon, il faut absolument éviter toute flamme libre.
• Par ailleurs, en cas de friture, il faut faire attention à la friteuse placée sur le plan de cuisson. En effet, l'huile pourrait prendre feu à cause d'une surchauffe.

Le risque augmente si l'on utilise de l'huile usagée.

• Il est rappelé que toute surchauffe peut provoquer un incendie.
• L'utilisation d'huile usagée peut entraîner plus facilement une autoinflammation.
• Flamber est strictement interdit sous la hotte.
• Pour toute intervention sur la hotte, y compris pour le remplacement d'une ampoule électrique, mettez l'appareil hors tension (retirez les fusibles ou ouvrez les disjoncteurs).
• Respectez les intervalles de remplacement du filtre et de nettoyage. Le non- e.
• Cet apparéil a été unconçu pour être utilisé par des adultes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Voiture appareil est destiné à l'usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consu.
• Ne modifie pas ou n'essaie pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
• Débranche toujours la hotte avant de procéder à son nettoyage et son entretien.
• Aérez convenablement la pièce en cas de fonctionnement simultané de la hotte et d'autres appareils alimentés par une source d'énergie différente de l'énergie électrique. Ceci afin que la hotte n'aspire pas le gaz de combustion.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimales.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Pour l'installateur

• Le tuyau d'évacuation doit avoir le même diamètre que celui de l'ouverture d'évacuation.

Attention! Le tuyau d'évacuation et les colliers de fixation ne sont pas fournis et doivent être achetés à part.

• Lors de l'installation de la hotte, respectez les distances minimales suivantes entre le plan de cuisson et le bord inférieur de la hotte:

Cuisinière électrique 500 mm Cuisinière à gaz 650 mm

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

• L'appareil doit être débranché pendant l'installation ou dans l'éventualité d'une intervention.
• L'installation de votre appareil doit être réalisée par un technicien qualifié.
• Vérifiez que la tension du réseau correspond à la tension mentionnée sur la plaque signalétique sur la hotte.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un electricien qualifié.
• Le conduit d'évacuation, quel qu'il soit, ne doit pas déboucher dans les combles.
• Dans le cas où l'appareil est relié directement à l'installation électrique, interposez un interrupteur bipolaire ayant une distance d'ouverture des

contacts d'au moins 3 mm.

• La dépression de l'air dans la pièce où se trouvent des systèmes de chauffage ne doit pas être supérieure à 4 Pa (4 × 10⁻⁵ bar) lors du fonctionnement simultané de la hotte aspirante en version évacuation et des systèmes de chauffage.
• Si la hotte est utilisée en version évacuation, ne raccordez pas l'appareil à un conduit d'évacuation de fumées de combustion (chaudière, cheminée, etc.) ou à une VMC (ventilation mécanique contrôlée). L'évacuation de l'air aspiré doit se faire selon les prescriptions locales en vigueur.
• Lors du fonctionnement en version évacuation, il faudra veiller à réaliser une ouverture d'entrée d'air suffisante, environ de la taille de l'ouverture d'évacuation.
• Selon les prescriptions de construction locales, des restrictions sont imposées à l'utilisation simultanée dans une même pièce de hottes aspirantes et de systèmes de chauffage reliés à une cheminée tels que des poêles à charbon, à mazout ou à gaz.
• Le fonctionnement simultané et sans danger d'appareils reliés à une cheminée et de hottes aspirantes n'est assure que si le local et/ou l'appointement (pièces communicantes) possède une entrée d'air adaptée d'env. 500 à 600 °m2, empêchant ainsi une dépression lorsque la hotte est en service.
• Comme dans les pièces sans systèmes de chauffage, la règle suivante est de mise : « Ouverture d'entrée

d'air aussi importante que l'ouverture d'évacuation», le rendement de l'installation d'évacuation peut être réduit si l'entrée d'air est supérieure à 500 à 600 m2.

• Le fonctionnement de la hotte en recyclage ne présente aucun danger dans des conditions connues et n'est donc pas soumis aux prescriptions mentionnées ci-dessus.
• Le fonctionnement de la hotte en version évacuation n'est optimal que si les conditions suivantes sont respectées :
• parcours d'évacuation court et direct
• nombre de coudes minimal sur les tuyaux
• Pose des tuyaux avec des courbes\ plutôt que des angles nets
• diamètres des tuyaux les plus grands possibles (de préférence le même diamètre que celui de l'ouverture d'évacuation).
• Le non respect de ces règles de base entraînera des pertes de puissance significatives et une augmentation du niveau sonore.

Généralités

• La hotte est livrée en version recyclage (filtre à charbon actif monté) mais peut être utilisée, en enlevant le filtre à charbon actif, en version évacuation extérieure.

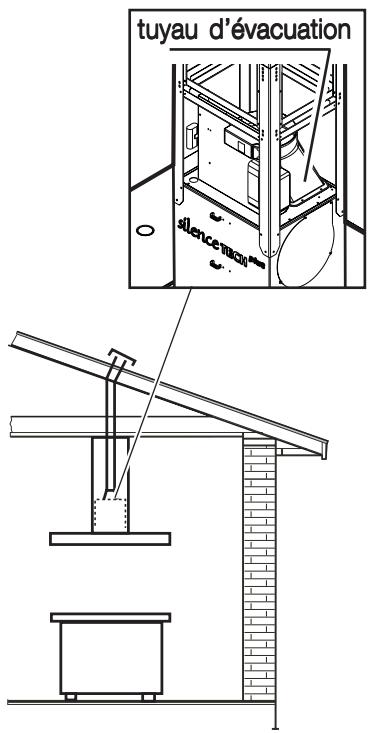

Version d'évacuation extérieure

• L'air est rejeté à l'air libre par un conduit raccordé sur le tuyau d'évacuation.
• Pour obtenir des performances optimales lors de l'aspiration, le tuyau d'évacuation doit avoir un diamètre équivalent à celui de l'ouverture d'évacuation.

Version recyclage

• L'air est filtré par un filtre à charbon (en option) et renvoyé dans la pièce.
• En version recyclage, utilisez le filtre à charbon actif d'origine (voir Accessoires) que vous pourrez vous procurer en option auprès de votre magasin vendeur.

Utilisation de la hotte

• La hotte est équipée de vitesse réglable. Il est conseillé de mettre en marche la hotte quelques minutes avant le début de la cuisson et de la laisser fonctionner env. une quinzaine de minutes après la cuisson afin d'éliminer toutes les odeurs.
• Pour une ventilation optimale : Pour assurer le bon fonctionnement de la hotte, fermez la fenêtre de la cuisine. En revanche, vous pouvez ouvrir une fenêtre d'une pièce contiguë.
• Le bandeau de commandes de la hotte se trouve sur l'avant de l'appareil.
• La hotte est équipée d'un capteur qui, en cas de fortes variations de température, met automatiquement la hotte en marche jusqu'à ce que la température autour de la hotte diminue sensiblement.

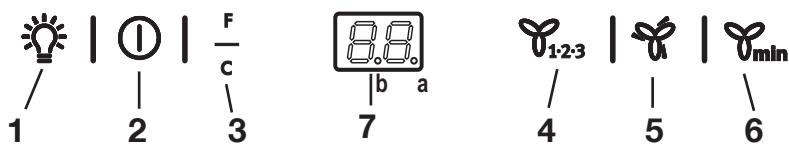

Modèle AFA 9673

1. Interrupteur MARCHE/ARRET éclairage: appuyez brièvement pour obtenir l'éclairage du plan de cuisson, appuyez pendant plus de 2 secondes pour l'allumage des lampes supérieures.
2. Interrupteur MARCHE/ARRET de la hotte

Appuyez moins de 1,5": la hotte se met en veille (petit point "a" allumé).

Appuyez plus de 1,5": la hotte s'éteint (ARRET), TOUTES les commandes (à l'exception de la touche éclairage) sont désactivées (l'afficheur est complètement éteint).

Appuyez encore plus de 1,5" pour repositionner la hotte en veille.

1. Touche de réinitialisation saturation des filtres : voir texte relatif aux pages suivantes.
2. Interrupteur de mise en marche et sélection des vitesses 1-2-3-1-2...
3. Interrupteur MARCHE/ARRET de vitesse intensive :

En vitesse intensive, la hotte fonctionne pendant 5 minutes.

À l'issue de cette durée, la hotte fonctionne à la vitesse initialement sélectionnée ou s'arrête si aucune vitesse n'est réglée.

La détection P apparaît sur l'afficheur ainsi que le temps restant (le petit point "b" clignote), à la fin, le système émet un signal sonore.

1. Minuteur MARCHE/ARRET : temporise toutes les vitesses (le petit point "a" clignote), et ensuite la hotte s'éteint :

La temporisation se divise comme suit:

1ère vitesse 20 minutes 2ème vitesse 15 minutes 3ème vitesse 10 minutes

Sur l'afficheur apparait le temps de fonctionnement restant et à la fin le système émet un signal sonore.

On peut sortir de la fonction en appuyant de nouveau sur la touche.

7. Afficheur

Coupez l'alimentation de la hotte pendant au moins 5 secondes puis remettez la hotte en fonctionnement. Attendez 15 secondes environ avant de contrôler le fonctionnement correct de la hotte.

Dispositif de contrôle de saturation des filtres

Cette hotte est équipée d'un dispositif qui signale lorsque le filtré à graisse et éventuellement le filtré à charbon actif doivent être nettoyés.

Attention! Le dispositif signalant la saturation du filtre à charbon actif est désactivé.

Pour activer le dispositif:

La hotte doit être mise à l'arrêt (AR-RET).

Activez le dispositif en appuyant simultanément sur les touches 3 et 4 pendant 3 secondes : au début il n'y a que LE VOYANT DE SATURATION FILTRÉ À GRAISSE F qui clignote, puis au bout de 3 secondes LE VOYANT DE SATURATION FILTRÉ À CHARBON C commence également à clignoter, indiquant ainsi que le dispositif de contrôle de saturation du filtre à charbon est à présent actif. Pour le désactiver, appuyez à nouveau sur les deux touches : au bout de 3 secondes, LE VOYANT DE SATURATION FILTRÉ À CHARBON C cessera de clignoter.

Voyant de saturation du filtre à graisse (F)

Ce voyant clignote lorsque le filtre à graisse doit être nettoyé.

Ceci se produit après 40 heures environ d'utilisation.

Lisez attentivement les conseils pour l'entretien du filtre à graisse.

Voyant de saturation du filtre à charbon (c)

Ce voyant clignote lorsque le filtre à charbon doit être remplacé.

Ceci se produit après 160 heures environ d'utilisation.

Lisez attentivement les conseils sur le remplacement du filtre à charbon actif.

Rétablissement de la signalisation de saturation des filtres

Après avoir nettoyé le filtre à GRAISSÉ ou remplacé le filtre à charbon, appuyez sur la touche 3 pendant 3 secondes environ jusqu'à ce que le voyant de saturation du filtre à GRAISSÉ F ou le voyant de saturation du filtre à charbon C commence à clignoter.

Entretien

• Débranchez la hotte avant tout entretien.

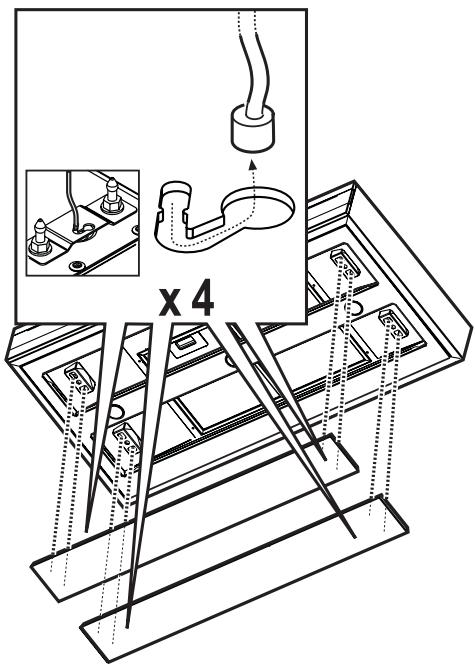

Panneaux d'aspiration

Retirez les panneaux d'aspiration périphériques pour pouvoir accéder aux filtres à graisse.

Les panneaux d'aspiration périphériques sont accrochés à la hotte par des chevilles et des ressorts d'accrochage, tirez-les énergiquement vers l'extérieur et décrochez-les du câble de fixation.

Il faut nettoyer les panneaux d'aspiration aussi souvent que les filtres à graisse (pour les conseils d'entretien, consultez le paragraphe "Entretien" dans les pages qui suivent).

Lorsque vous replacez les panneaux d'aspiration périphériques, attention à TOUJOURS raccrocher les câbles de fixation.

Assurez-vous que les panneaux sont bien fixés à la hotte (fixation par pression).

Filtre à graissé métallique

• Le filtre àGRAISSÉ métallique a pour but de piéger les particules de graisse produites durant la cuisson des aliments et est utilisé aussi bien durant le fonctionnement en version évacuation qu'en version recyclage.

Le filtre àGRAISSÉ métallique doit être extrait toutes les 4 semaines et lavé soit à la main, soit dans un lave-vaisselle.

Ouverture du filtre à graissé métallique

Actionnez la poignée à ressort et décrochez le filtre vers le bas.

Nettoyage à la main

Laissez tremper la cassette du filtre à graisse métallique durant env. 1 heure dans de l'eau chaude avec un détiquent doux puis rincez à l'eau chaude. Remettez en place la cassette soigneusement séchée.

Lave-vaisselle

Placez la cassette du filtré àGRAISSÉ métallique dans le lave-vaisselle. Vérifiez que la rotation du bras de lavage du lave-vaisselle ne puisse pas être gênée par le filtré à graisse. Lavez avec un programme pour vaisselles très sales et une température d'au moins 65°C. Recommencez eventuellement l'opération. Remettez en place la cassette après séchage.

Il se peut qu'il y ait quelques modifications de la teinte de la cassette du filtre à GRAISSÉ métallique lors du passage dans le lave-vaisselle, modifications qui n'ont aucune influence sur le fonctionnement de la cassette.

• Nettoyez l'intérieur du logement de la cassette avec de l'eau chaude contenant du détergent (n'employez jamais de détergents corrosifs ou de brosses à récurer!).

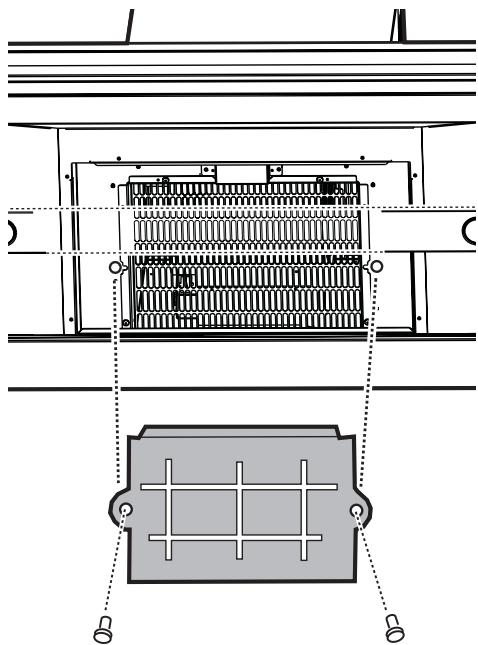

Filtre à charbon

• Le filtre à charbon est utilisé lorsque la hotte est utilisée en version recyclage.
• Pour cela, il faudra utiliser le filtre à charbon actif d'origine (voir Accessoires).
• Nettoyage/remplacement du filtre à charbon

À la différence d'autres filtres de même type, le filtre à charbon LONG LIFE peut être nettoyé et réutilisé.

• Le filtre doit être nettoyé tous les deux mois en utilisation normale (en considérant une utilisation moyenne de 2,5 heures par jour). Il est recommandé de nettoyer le filtre dans un lave-vaisselle, à la température maximum. Utilisez un détergent normal. Aucun ustensile ménager ne doit être présent dans le lave-vaisselle lors du nettoyage du filtre, afin d'éviter tout dépôt de particules d'aliments qui risqueraient de causer ultérieurement de mauvaises odeurs. Pour réactiver le charbon, il suffit de mettre le filtre à sécher au four. Réglez le four sur chaleur normale, à une température de 100°C, et y faites sécher le filtre pendant 10 minutes. Le filtre doit être changé au bout de trois ans environ, car il a alors perdu une bonne partie de sa capacité de détention des odeurs.

• Montage

Placez le filtre au charbon à l’intérieur de la hotte en couvrant la grille de protection du moteur. Fixez le filtre à l’aide des 2 pommeaux latéraux. - Pour le démontage, procédez dans l’ordre inverse.

• Lors de la commande d'un contrôle de rechange, veuillez préciser la désignation du modèle et la référence du produit. Ces données sont indiquées sur la plaque signalétique située à l'intérieur de l'appareil.
• Vous pouvez commander le filtre à charbon auprès de votre magasin vendeur.

Attention

• Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du(des) filtre(s).
• La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.

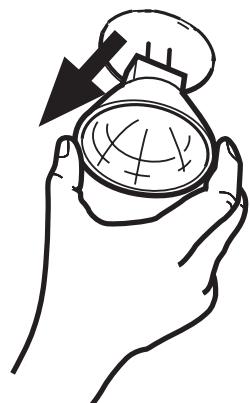

Remplacement de l'ampoule d'éclairage

• Mettez la hotte hors tension.
• Avant de toucher les ampoules, assurez-vous qu'elles soient complètement refroidies.
• Remplacez l'ampoule défectueuse par une ampoule du même type et de même caractéristique.

• Si l'ampoule ne s'allume pas, vérifie qu'elle est correctement installée avant d'appeler le Service Après-Vente.

20W max GU4 - 12 V - Ø 35mm - 30°

Nettoyage

• Attention: Débranchez l'appareil avant le nettoyage. N'introduisez pas d'objets pointus dans la grille de protection du moteur.
• Nettoyez les parties extérieures avec un détergent doux. N'utilisez jamais de produits abrasifs ou caustiques, de détergents corrosifs, de brosses ou de sablons à récurer.
• Nettoyez le bandeau de commandes et la grille du filtre à graisse avec un chiffon légèrement imbibé d'un détergent doux.
• Nettoyer toutes les parties en plastique avec un chiffon doux humidifié avec de l'eau tiède et détergent doux.
• Il est très important de respecter les intervalles de remplacement du(des) filtre(s) et de nettoyage. Le non-respect peut entraîner un risque d'incendie suite à l'accumulation de graisse dans le filtre.

Accessoires (en option)

Filtre à charbon Type 967

En cas d'anomalie de fonctionnement

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas ...	Vérifiez que : • il n'y a pas de coupure de courant • l'interrupteur Marche/Arrêt esteffectivement sur une positiondécente que la position "Arrêt".
La hotte a un rendementinsuffisant ...	Vérifiez que : • la vitesse moteur sélectionnée estsuffisante pour la quantité de fuméeet de vapeur dégagée. • La cuisine est suffisamment aéréepour permettre une prise d'air. • les filtres à charbon actifs ne sontpas usagés (hotte en versionrecyclage) • le tuyau et la sortie de la hotte ne sont pas obstrués (hotte en versionevacuation).
La hotte s'est arrêtée au coursdu fonctionnement...	Vérifiez que : • il n'y a pas de coupure de courant. • le dispositif à coupure omnipolairene s'est pas enclenché. Placez l'interrupteur Marche/Arrêtsur Arrêt. Attendez. Remettez l'interrupteur Marche/Arrêt sur une position différente quela position "Arrêt".

Installation

\section*{Caractéristiques techniques}

	AFA 9673
Dimensions (en cm):
Hauteur (évacuation extérieure):	89,5 ÷ 118,5
Hauteur (recyclage):	89,5 ÷ 129,5
Largeur:	99,8
Profondeur:	70
Puisance nominale totale:	350 W
Moteur:	250 W
Eclairage:	5 x 20 W
Longueur du câble:	150 cm
Branchement électrique:	220-240 V

Accessoires/Matériel de montage

1	clé à chenillette pour vis torx
12	écrous
6	vis 6 x 70 mm
6	chevilles Ø 10 mm
12	vis 4 x 7 mm
58	vis 3.5 x 9.5
1	déflecteur (avec rallonde)

Consignes de sécurité pour l'électricien

Avant de brancher l'appareil, vérifie que la tension indiquée sur la plaque signalétique correspond à celle du secteur. Si l'appareil est muni d'une fiche de courant, il pourrait être branché sur n'importe quelle prise de courant installée conformément aux normes et facile d'accès.

Si un branchement permanent est nécessaire, la hotte devra être branchée par un electricien travaillant pour une entreprise d'électricité agréée.

Côté installation, il faudra prévoir un dispositif de protection sur tous les pôles avec une course d'ouverture de contact d'au moins 3 mm.

Notre responsabilité ne peut être engagée pour les défauts résultant du non-respect des instructions précédemment mentionnées.

Branchement permanent uniquement par un électricien agréé!

Pour les appareils commercialisés par la france et installés en france

Votre appareil ne peut être branché qu'en 230 V monophasé.

Vérifiez que la puissance de l'installation est suffisante et que les lignes sont en bon état et peuvent supporter l'intensité absorbée par l'appareil, compte tenu des autres appareils branchés.

Calibre des fusibles en ligne (un par phase) 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF. C 15.100 et aux prescriptions de l'E. D. F. et ne devra être effectuée que par un professionnel qualifié.

Utilisez un socle de prise de courant comprenant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF. C 15.100 et aux prescriptions de l'E. D. F.; cette prise de courant doit impérativement être accessible.

Dans le cas où l'appareil est relié aux canalisations électriques fixes, un dispositif de séparation bipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm doit être prévu dans l'installation fixe.

Le cordon secteur est à 3 conducteurs. Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié. Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant.

L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple ou d'un raccordement multiple (risque d'incendie).

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée pour tout incident ou accident provoqué par un raccordement électrique non conforme ou par une mise à la terre inexistante ou déficiente.

Installation

Avant d'effectuer l'installation, assurez-vous que l'appareil n'est pas raccordé à l'installation électrique.

La hotte est équipée de chevilles de fixation adaptées à la plupart des murs ou plafonds. Il vaut tout de même mieux consulter un technicien qualifié pour s'assurer que le matériel est bien adapté à votre type de mur ou de plafond. Le mur/plafond doit être suffisamment solide pour supporter le poids de la hotte.

Retirez les panneaux d’aspiration périphériques et les filtres à graisse.

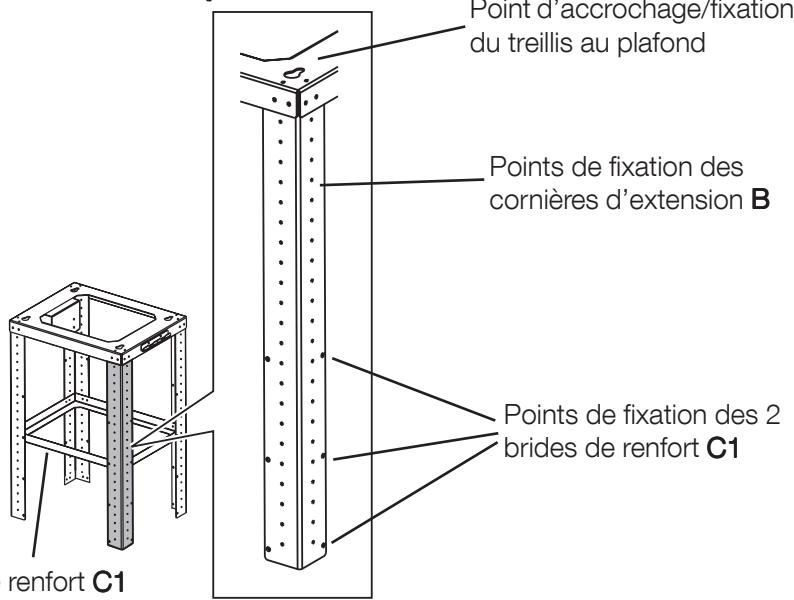

Avant l'installation :

Le treillis de la hotte est fourni partiellement préassemblé.

Les principales parties qui composent le treillis sont :

• le treillis supérieur A (1x). les cornières d'extension du treillis B (4x). les brides de renfort C (3x). dont :

2 supérieures C1 - dont une préassemblée

1 inférieures C2

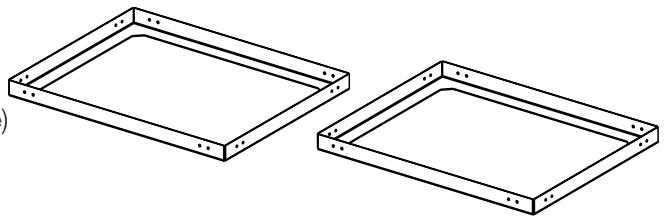

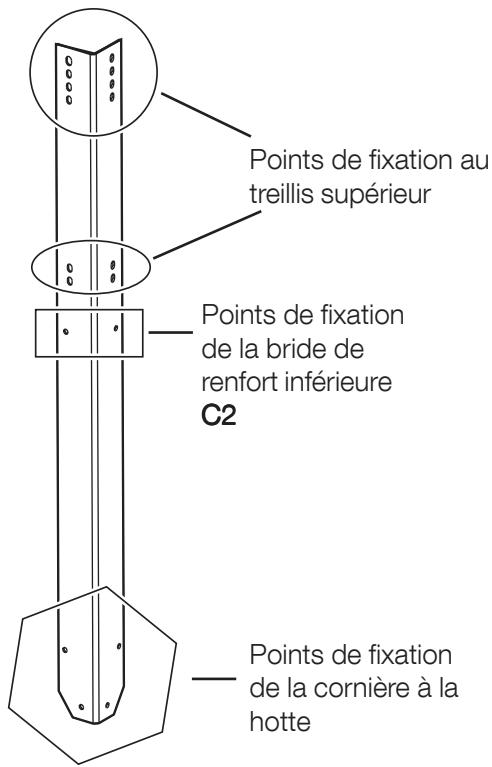

Description des brides de renfort C1 et C2 :

brides de renfort C1 (supérieure et intermédiaire)

bride de renfort C2 (inférieure)

Préparation de la structure support

Avant d'assembler le treillis, calculez quelle est l'extension finale du treillis.

Pour ce calcul, appliquez la formule du dessin ci-contre.

Prenez note dans ce livre de la mesure E, elle servira de référence pour le calcul de la longueur du tuyau d'évacuation.

La dimension L doit respecter les distances minimales prévues pour le plan de cuisson dans le paragraphe "Consignes de sécurité - pour l'installateur".

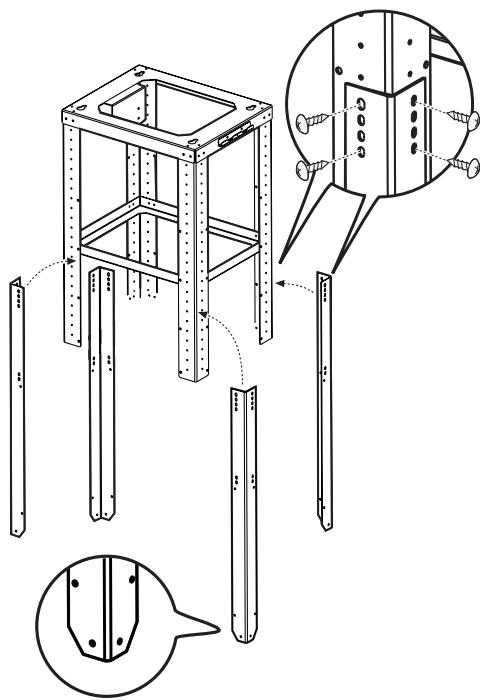

• Installez les cornières d'extension B au treillis à l'aide de 4 vis chacune pour amener le treillis à la dimension calculée E.

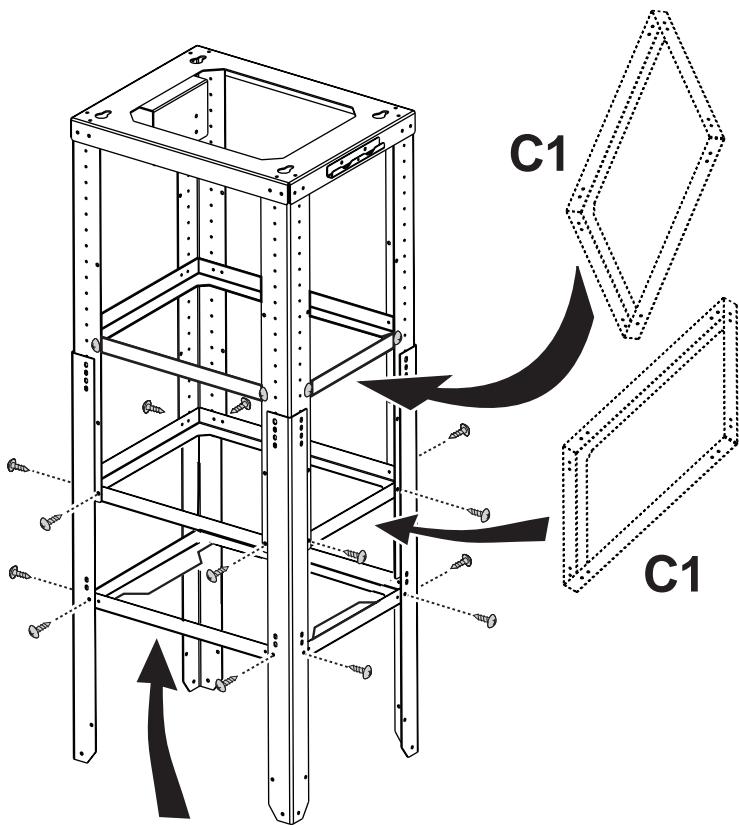

Pour rallonge du treillis (voir dimension E calculée précédemment) :

• inférieure à 690 mm: pour cette rallonge, il n'y a qu'une seule bride (C1) de prévue et, d'habitude, celle-ci est déjà fixée à sa place.
• comprise entre 690 mm et 795 mm : installez les deux brides C1.

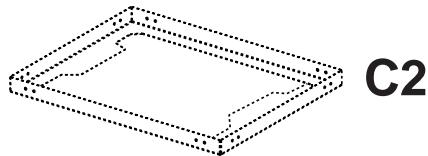

• de plus de 800 mm : installez toutes les brides de renfort disponibles (2 x C1 + 1 x C2).

Utilisez 8 vis pour fixer chaque bride de renfort.

Remarque : Une des deux brides C1 est normalement fournie déjà assemblée.

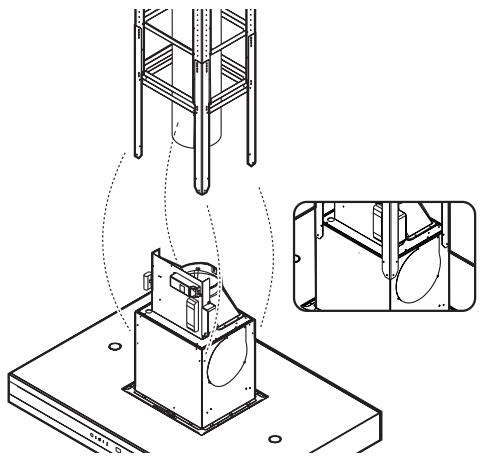

Installation de la structure support sur la hotte

Fixez la hotte à la structure support à l'aide de 16 vis (4 par étrier).

Installation de la structure support au plafond

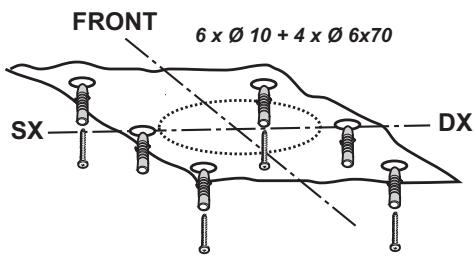

• Placez le gabarit au plafond juste au-dessus du plan de cuisson (le milieu et les côtés du gabarit doivent correspondre exactement au milieu et aux côtés du plan de cuisson). Remarque : La face portant l'inscription "FRONT" correspond à la façade où se trouvent les commandes une fois que l'installation est terminée.
• Percez aux endroits indiqués sur le gabarit (6 trous pour 6 chevilles) et vissez partiellement 4 vis dans les chevilles d'angle (laisser environ 1 cm entre la tête de la vis et le plafond).
• Préparez le raccordement électrique.

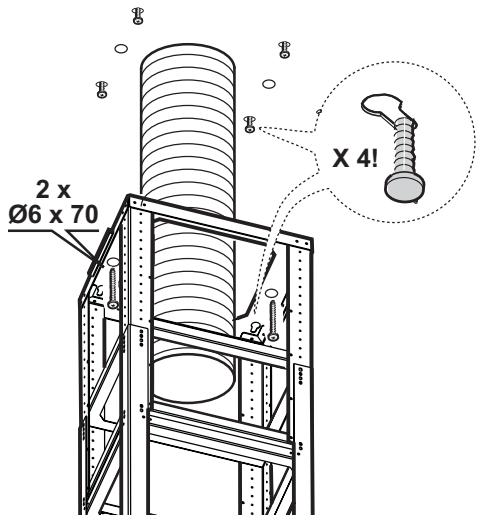

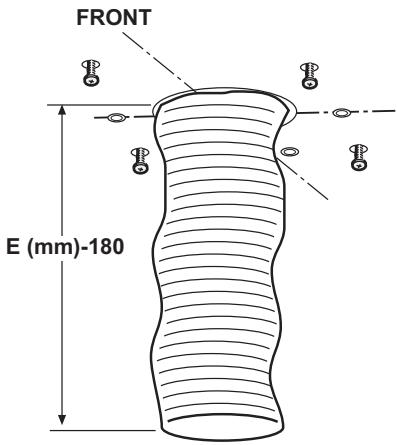

• Version évacuation extérieure uniquement : Installez un tuyau d'évacuation suffisamment long pour atteindre la bague d'évacuation placée sur la hotte. Installez le tuyau au plafond où se trouve le dispositif d'évacuation vers l'extérieur. La partie visible du tuyau doit être plus courte de 180 mm que la structure support (voir dimension E calculée précédemment).

Fixez la structure au plafond sur les 4 vis pré-vissées et vissez à fond. Fixez définitivement à l'aide de 2 vis.

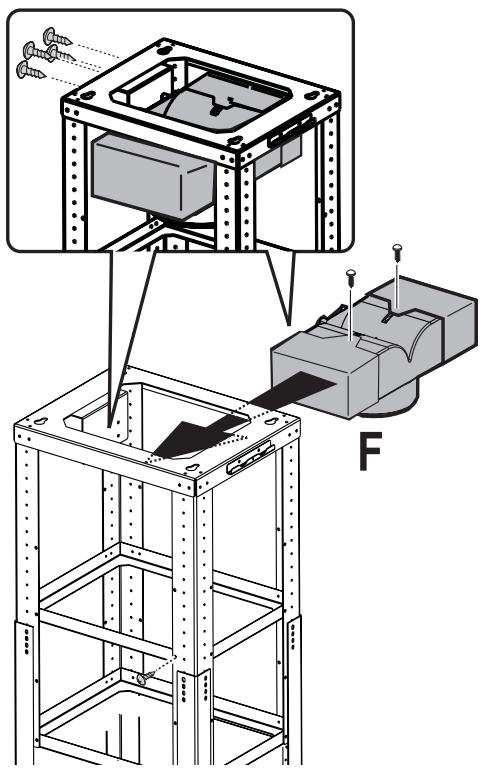

Pour la version recyclage uniquement : assemblez les trois parties du déflecteur (partie centrale + 2 rallonges) à l'aide de 2 vis de manière à ce que le tout ait la même profondeur que la structure support. Fixez à l'aide de 4 vis le déflecteur à l'intérieur de la structure support. Installez sur la bague de raccordement du déflecteur un tuyau d'évacuation plus court de 300 mm que la structure support (voir dimension E calculée précédemment). - Effectuez le raccordement du tuyau d'évacuation à la bague de raccordement placé sur la hotte. - Procédez au raccordement électrique.

Installation des cheminées

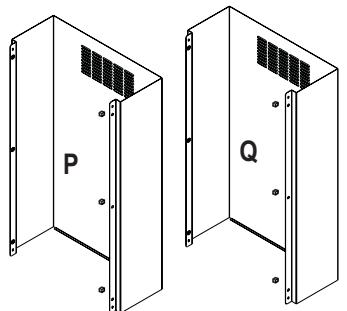

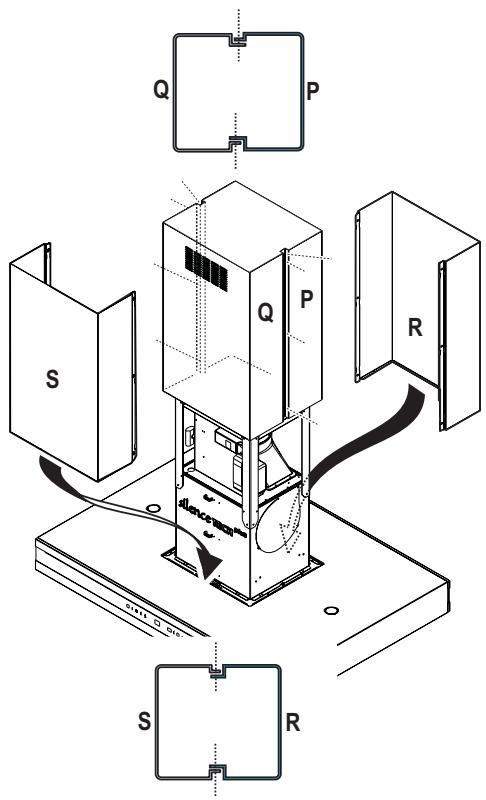

Fixez les écrous avec les fixations sur la face interne des parties de cheminée supérieure (P + Q) et sur la partie arête de la cheminée inférieure (R). - Assemblez les deux parties de cheminée supérieure (P + Q) à la structure support de hotte selon le schéma d'assemblage (voir figure ci-dessus).

Dans la version recyclage, les parties supérieures doivent être assemblées de manière à ce que les fentes pour la circulation de l'air soient situées en haut.

En cas d'utilisation de la hotte en version évacuation et pour une question d'esthétique, vous pouvez retourner la cheminée, les fentes seront ainsi cachées par les parties inférieures de cheminée.

Px3 Qx3 Sx0 Rx6

Fixez à l'aide de 6 vis (3 par côté).

• Soulevez les cheminées vers le haut et fixez-les à la structure support à l'aide de 2 vis (1 par côté).

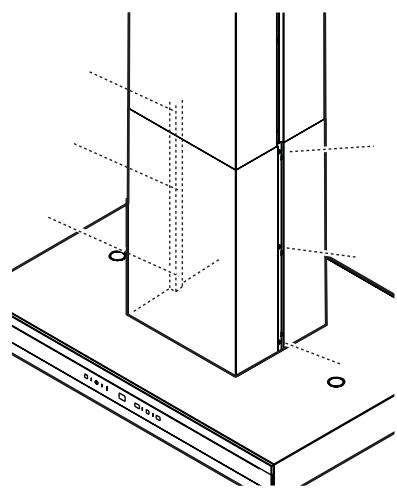

• Installez la partie avant de la cheminée inférieure (R), posez-la sur la hotte dans le logement prévu (écartez-la légèrement pour l'emboîter plus facilement sur la cheminée supérieure).
• Installez la partie avant de la cheminée inférieure (S) en l'écartant légèrement pour l'emboîter plus facilement sur la partie supérieure. Fixez à l'aide de 6 vis (3 par côte).

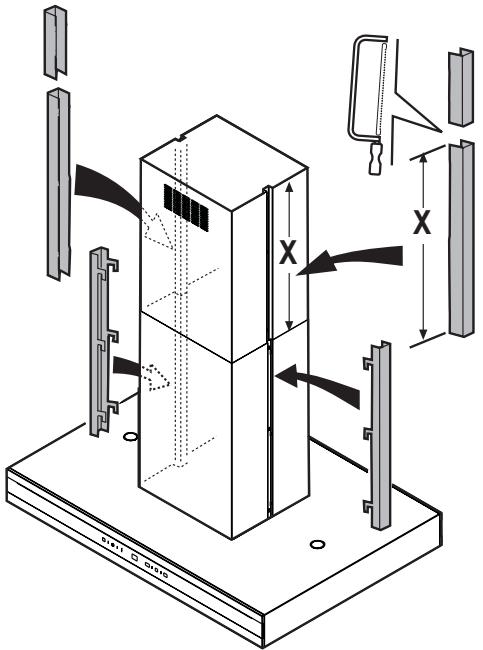

• Appliquez 4 cornières pour cacher les points de fixation : les cornières inférieures doivent être fixées tandis que les cornières supérieures doivent être coupées aux dimensions voulues et fixées par pression.

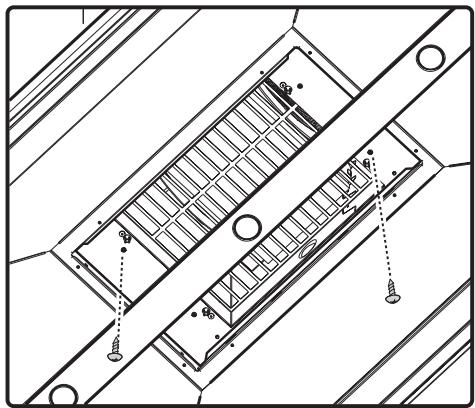

Fixez les cheminées inférieures par l'intérieur de la hotte à l'aide de 2 vis.

Remplacez les filtres à graisse et les panneaux d'aspiration périphériques.

Raccorder la hotte à l'installation électrique, (attendre 15 secondes environ, temps nécessaire pour la calibration de toute l'électronique qui contrôle les fonctions de la hotte), vérifier le bon fonctionnement de la hotte.

Attention! Le dispositif signalant la saturation du filtre à charbon actif est désactivé. Pour activer le dispositif, voir à la page 12.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de tout appareil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

Service apres VENTE

En cas d'anomalie de fonctionnement et si malgré toutes les vérifications une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat,...), veuillez contacter le Centre Contact Consommateurs qui vous communiquera l'adresse d'un service après vente.

En cas d'intervention sur votre appareil, exigez du service après-vente les pièces de rechange certifiées constructeur.

Si vous nous contacter

Pour tenir nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire vos exigences et tirer parti de cette proximité pour améliorer les produits que nous vous proposons.

Avant l'achat

Toute une équipe répond avec clarté et précision à vos sollicitations concernant l’éventail de nos gammes de produits et vous apporte des infos pour vous aider dans votre choix en fonction de vos propres besoins.

Après l'achat

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du consommateur.

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142 - 60307 Senlis Cedex

Tel.: [phone] (0,15 € TTC/mn)

Fax:[phone]

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi

ISO 9001 Version 2000

Pour toute question technique :

Centre de Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél. : [phone] (0,34 € TTC/min)

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi

Albania	[phone]	Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/ Belgien	[phone]	Bergensestenweg 719, 1502 Lembeek
Česká republika	[phone]	Budějovická 3, Praha 4, 140 21
Danmark	[phone]	Sjællandsgade 2, 7000 Fredericia
Deutschland	[phone]	Muggenhofer Str. 135, 90429 Nürnberg
Eesti	[phone]	Mustamäe tee 24, 10621 Tallinn
España	[phone]	Carretera M-300, Km. 29,900 Alcalá de Henares Madrid
France	www.electrolux.fr
Great Britain	[phone]	Addington Way, Luton, Bedfordshire LU4 9QQ
Hellas	[phone]	4 Limnou Str., 54627 Thessaloniki
Hrvatska	[phone]	Slavonska avenija 3, 10000 Zagreb
Ireland	[phone]	Long Mile Road Dublin 12
Italia	[phone]	C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija	[phone]	Kr. Barona iela 130/2, LV-1012, Riga
Lietuva	[phone]	Verkiu 29, LT-09108 Vilnius
Luxembourg	[phone]	Rue de Bitbourg, 7, L-1273 Hamm
Magyarország	[phone]	H-1142 Budapest XIV, Erzsébet királyné útja 87
Nederland	[phone]	Vennootsweg 1, 2404 CG – Alphen aan den Rijn
Norge	[phone]	Rislokkvn. 2 , 0508 Oslo
Österreich	[phone]	Herzigasse 9, 1230 Wien
Polska	[phone]	ul. Kolejowa 5/7, Warsaw
Portugal	[phone]	Quinta da Fonte - Edificio Gonçalves Zarco - Q 35 2774 - 518 Paço de Arcos
Romania	[phone]	Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/Svizzera	[phone]	Industriestrasse 10, CH-5506 Mögenwil
Slovenija	[phone]	Tržaška 132, 1000 Ljubljana
Slovensko	[phone]	Electrolux Slovakia s.r.o., Electrolux Domáce spotrebice SK, Seberíniho 1, 821 03 Bratislava
Suomi		www.electrolux.fi
Sverige	[phone]	Electrolux Service, S:t Göransgatan 143, S-105 45 Stockholm
Türkiye	[phone]	Tarlabası caddesi no : 35 Taksim Istanbul
Rocsnja	[phone]	129090 MoskBa, Олимпийский поспект, 16, Бц „Олимпikes"
