MODE D'EMPLOI T57 MK2 CARAT
Nous vous remercions d'avoir choisi une electronic CARAT. Celle-ci a été conçue pour offrir des performances exceptionnelles. Chaque aspect pouvant améliorer la musicalité a été optimisé avec le plus grand soin. Nous vous souhaitons d'excellents moments à l'écoute de votre système CARAT. Merci de prendre quelques instants afin de lire ce manuel. Vous pourrez ainsi utiliser votre electronic CARAT au mieux de ses capacités.
p. 7
L'emballage, cartons et mousses, a été conçu pour protéger efficacement votre électronique CARAT lors des transports et expéditions. Nous vous invitons à le conserver pour un usage ultérieur (déménagement, envoi en réparation, revente...).
Protégez l'environnement
Si vous souhaitez vous débarrasser de l'emballage, notez que celui-ci est recyclable. Nous vous invitons à prendre les dispositions pour le meilleur respect de l'environnement suivant les possibilités qui vous sont offertes (tri sélectif par exemple).
À la fin de sa vie, cet appareil ne doit pas être jeté dans une poubelle classique. Il doit être retourné dans un centre de recyclage pour équipements électroniques.
Ce symbole sur le produit indique qu'il est conçu
pour être recyclé suivant un procédé particulier. Vous apportez ainsi une contribution très significative à la préservation de l'environnement.
Cet appareil respecte la directive européenne RoHS. Cela signifie qu'il n'utilise aucune substance devenant hautement polluante lors du recyclage (Plomb, Mercure, Cadmium, Chrome hexavalent, Polybromobiphenyles, Polybromodiphenylethers).
Bien installer (dans ou sur un meuble)
Votre Tuner CARAT T57 est conçu avec un châssis lourd qui le rend peu sensible aux vibrations. Il doit cependant être placé sur un socle stable et inerte pour exploiter au mieux ses performances. C'est pourquoi nous recommandons de le placer dans un meuble dédié aux équipements audio.
Espace de dégagement
Cet appareil dégage de la chaleur et doit être entouré d'un espace de 5 cm (2 pouces) autour de lui pour permettre la circulation de l'air en dessous et au dessus.
NE JAMAIS obstruer les ouvertures
SUR LE DESSOUS DE L'APPAREIL
Ne pas laisser cet appareil près d'une source de chaleur ou exposé aux rayonnements directs du soleil afin de le maintenir dans des conditions de températures normales. Ne pas le faire fonctionner sur une surface molle (lit, coussin, canapé ou toutes autres surfaces de ce type) : cela pourrait obstruer les ouvertures de ventilation.
Température ambiantede fonctionnement :
2^à 35^
Contenu du colis
-Tuner CARAT T57 - Cordon d'alimentation secteur (ce modèle peut changer suivant votre zone de livraison) - Câble de modulation - Antenne FM - Antenne AM - Télécommande sans fil - Gants blancs
Précautions d'utilisation
Ce produit est construit suivant des normes rigoureuses et en respectant les standards de sécurité. Vous devez l'utiliser dans des conditions normales comme décrit ci-dessous.
Vérifiez le sélecteur de tension d'alimentation électrique avant de raccorder l'alimentation secteur.
Cette électronique a été conçue pour pouvoir fonctionner dans divers pays. Vérifiez bien que la tension d'alimentation à l'arrière de l'appareil correspond à celle de votre pays. Nous vous conseillons de brancher toutes les connexions sur votre amplificateur avant de le raccorder au secteur.
Manipulez le cordon d'alimentation avec précaution. Quand vous débranchez le cordon d'alimentation d'une prise secteur, faites-le en tirant sur la fiche et non sur le cable. Si vous envisagez de ne pas utiliser cet appareil pendant une période prolongée, débranchez-le du secteur.
N'ouvre pas le coffret.
Cet appareil ne contient aucune pièce changeable par l'utilisateur. L'accès à l'intérieur peut provoquer des chocs électriques. Toute modification du produit aura pour conséquence d'invalider la garantie. Si un objet ou un liquide tombe dans le coffret, débranchez-le immédiatement et prenez contact avec votre revendeur pour qu'un technicien le retire de l'appareil en toute sécurité.

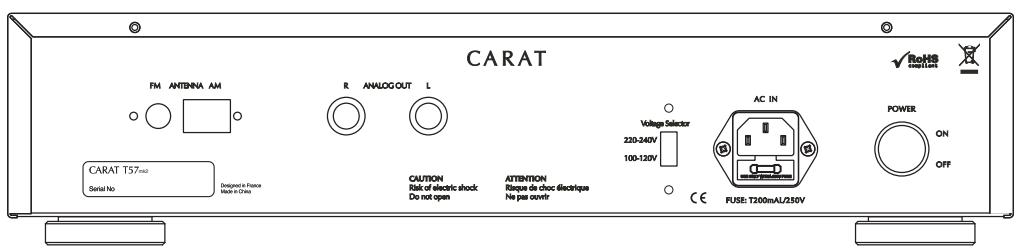

Branchement
Cet appareil de haute qualité dispose de connecteurs droits pour un contact fiable et durable. Nous vous invitons à utiliser des câbles de qualité adaptée pour tirer le meilleur parti de ses performances.
Raccordement à l'amplificateur
Le raccordement à l'amplificateur se fait par un cordon stéréo standard. Nous vous recommandons d'utiliser l'entrée Tuner de votre ampli afin d'éviter des confusions d'affichage. Le niveau de sortie de ce tuner est aussi compatible avec les autres entrées haut-niveau (Aux, CD, Tape...). Afin de préserver le sens correct de la stéréo, utilisez le connecteur rouge du cordon pour le canal de droite.
Branchement des antennes
Ce tuner est livré avec 2 antennes. L'antenne FM (fil) permet de recevoir la radio dans les zones urbaines et près des émetteurs. Si vous êtes en zone de réception difficile, vous pouvez relier une antenne FM à grand gain au connecteur situé sur la façade arrière du tuner.
Une antenne AM est fournie pour la réception de cette plage de fréquence.
Parcours de la bande FM ou AM
Les boutons scan (avant et arrêté) permettent de parcourir la plage de fréquence pour découvert des stations non mémorisées. Si vous maintainez appuyé la touche « Scan», le tuner s'arrête automatiquementès qu'une station est détectée. Un appui court permet de monter ou descendre de 0,5MHz (en FM).
Changement de bande am/fm
Les bandes FM et AM utilisent des modulations différentes. Le bouton FM/AM permet de passer de la bande AM à la bande FM.
Mémoriser les stations
Mémorisation automatique : appuyez sur la touche Auto de la télécommande. Le tuner parcourt la bande FM puis AM et memorise les stations automatiquement.
Mémorisation manuelle : pour mémoriser une station manuellement, se positionner sur la fréquence avec les boutons Scan, appuyer ensuite sur Mem puis sur le numéro de la mémoire de station. Confirmer en appuyant sur Mem une deuxième fois.
Sélection des stations mémorisées
Les stations mémorisées sont accessibles avec les boutons << et >> de la télécommande ou directement en sélectionnant le numéro de la station.

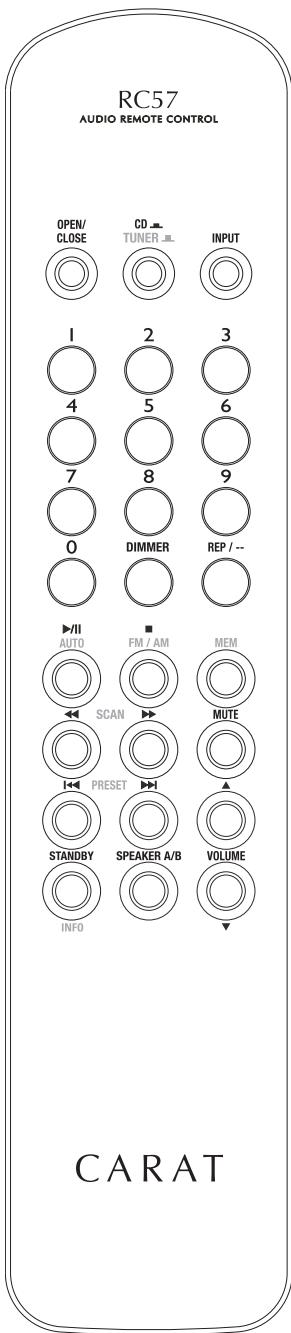

Utilisation de la télécommande
La gamme CARAT 57 utilise une télécommande unique compatible avec tous les appareils (amplificateur A57, lecteur de CD C57 et tuner T57). Certaines touches ne concernent que l'amplificateur ou que le lecteur CD. Ce diagramme récapitule toutes les fonctions de la télécommande.
Installation et remplacement des piles
La télécommande est alimentée par 2 piles AAA (R03P) de 1,5 V. La trappe d'accès se trouve au dos de la télécommande. Prenez garde à la polarité des piles lors du remplacement.
Portée et angle de fonctionnement
La télécommande infrarouge a une portée d'environ 5 m. L'angle du capteur permet de se placer à plus ou moins autour de l'axe de la face avant.
Ouverture/Fermeture du tiroir du CD.
CD/Tuner : sélection du mode CD ou Tuner des touches. Les commandes du CD sont signifiées en noir, celles du tuner sont en bleu. Les commandes de l'amplificateur sont en noir et toujours disponibles.
Commande permettant de changer la source de l'amplificateur.
1..9,0: acces direct aux plages du CD ou aux stations mémorisées du tuner.
Dimmer: permet de baisser la luminosité de l'afficheur.
Rep/---: permet de sélectionner le mode de répétition du lecteur CD (une plage/toutes).
Auto: recherche automatique des stations du tuner.
FM/AM : sélecteur de bande du tuner.
Mém : mise en mémoire d'une station.
Scan : parcours de la bande FM ou AM.
Préset : parcours des stations mémorisées.
Info: accès aux fonctions secondaires du tuner liées à la réception stéréo (RDS, PTY...).
Mute: coupure du son de l'amplificateur.
Standby : mise en veille ou en marche de tous les appareils.
Speaker A/B : sélecteur d'enceintes (A, B, A+B, aucune).
Volume : commande du volume.
Ne s'allume pas
Commencez par vérifier l'alimentation de la prise en y branchant un autre appareil (lampe par exemple). Si la prise ne fonctionne pas, vérifiez les branchements et les protections automatiques de votre circuit électrique. Pour toute intervention sur votre installation électrique, veuillez faire appel à un professionnel qualifié.
La télécommande est inopérante
Sur un appareil seulement : vérifie que le capteur de télécommande (près de l'afficheur) n'est pas masqué par un objet. Utilisez la télécommande dans l'axe de la face avant.
Sur tous les appareils : vérifie les piles de la télécommande
La télécommande a un comportement anormal : vérifiez les piles de la télécommande
Il n'y a pas de son qui sort des enceintes
Si votre amplificateur produit du son avec une autre source :
- vérifie le branchement entre l'amplificateur et le tuner;
- vous n'êtes pas sur une station avec du son. Le tuner ne reçoit rien. Le voyant « Tuned » est éteint. Dans ce cas, cherchez une autre station.
N'oubliez pas de baisser le volume de l'amplificateur pour ne pas être assourdi par le rétablissement de la connexion.
Le tuner ne détecte aucune station FM
Si vous êtes en zone de réception normale, cela peut venir d'une mauvaise orientation de l'antenne. Verifiez que votre antenne FM est bien branchée et tentez de l'orienter différemment. Si la réception réapparaît, c'est qu'il faut utiliser une antenne externe à plus grand gain ou maintenir l'antenne dans cette orientation.
Il est aussi possible que vous soyez dans une zone de réception difficile, au moins pour une réception en stéréo.
Le tuner ne détecte aucune station AM
Cela peut venir d'un mauvais branchement de l'antenne AM. Il est également possible qu'il n'y ait pas d'émetteur AM dans votre région. Cette bande est parfois délaissée au profit de la FM.
Présence d'une forte saturation du son
Cela peut venir du branchement de votre tuner sur l'entrée phono. Branchez votre tuner sur l'entrée tuner de votre ampli.
Le tune s'arrête sans explication
Vérifiez le cordon d'alimentation et la prise secteur. Il est possible qu'un mauvais branchement puisse perturber l'alimentation électrique. Cela peut venir d'une prise multiple défaillante. Attention ! Dans ce cas, vous devez débrancher votre amplificateur et remettre en état votre installation électrique.
Le son ne sort que d'un côté
Vérifiez le câble et les branchements de l'amplificateur.
Même avec le volume au maximum
Le tuner est branché sur la sortie «Rec Out», la remètre sur l'entrée Tuner.
| Plage de fréquences | FM (87.5 - 108MHz)* | AM (522 - 1620 kHz) |
| RDS | oui | - |
| Sensibilité | 9 dBu | 57 dB |
| Rapport signal / Bruit | 56 dB | 36 dB |
| Déparation des canaux | 39 dB | - |
| Distorsion | < 1% | < 1,2% |
| Dimensions - Poids | L 430 x H 100 x P 328 mm - 5,6 kg |
Modèlespourle marché japonais:76-90MHz
Garanties et services
Les électroniques CARAT sont conçues et fabriquées suivant les mêmes standards de qualité. Si votre électronique CARAT présente un défaut, CARAT ou un revendeur agréé pourrait prendre en charge la réparation dans les limites de cette garantie. La garantie est de 2 ans à partir du jour d'achat chez un revendeur agréé.
Definition de la garantie
La garantie est limitée à la réparation de l'équipement CARAT.
En effet, le transport, les couts associés ainsi que l'installation ne sont couverts par la garantie. La garantie n'est applicable qu'au premier propriétaire et n'est pas transférable. La garantie ne s'applique pas dans les cas suivants : - le dommage est causé par une installation ou un branchement incorrect; - le dommage est causé par un usage incorrect, autre que celui désigné dans ce manuel, par négligence, ou modification du produit par une personne non autorisée par CARAT; - les dommages causés par des accidents, la foudre, l'eau, le feu, une chaleur excessive ou toutes autres causes ne pouvant être contrôlées par CARAT; - pour les produits dont l'identification par le numéro de série n'est plus possible; - dans le cas d'une réparation par du personnel non autorisé.
Cette garantie comprend les garanties légales en vigueur dans le pays du revendeur agréé.
Prenez simplement contact avec votre revendeur agréé. Pour garantir un transport dans de bonnes conditions, utilisez toujours l'emballage d'origine.
Si vous utilisez un produit dans un autre pays que celui où vous l'avez acheté, prenez contact avec l'importateur local de votre pays de résidence qui vous orientera vers un centre technique agréé. La liste des distributeurs agréés est disponible sur le site :
http://www.carat-audio.com
Pour valider votre garantie, vous devez produire comme preuve d'achat l'original de votre facture contenant la date de votre achat et le cachet de votre revendeur.
