Guide de l’utilisateur

Imaginez les possibilités

Merci d’avoir acheté un produit Samsung. Pour obtenir un service complet, veuillez enregistrer votre produit à:

www.samsung.com/register

❑ Remarques importantes sur la garantie relative au format de l'image du téléviseur

N Voir le bon de garantie pour avoir plus d'information sur les conditions de garantie. Le format écran large des écrans DEL (16:9, soit le rapport hauteur/largeur de l’image) est conçu principalement pour les vidéos plein écran à écran large. Les images affichées devraient être en format écran large 16:9 ou agrandi afin de remplir l'écran si votre modèle offre cette caractéristique et que les images sont constamment en mouvement. L’affichage des graphiques et images fixes, comme les barres noires des vidéos et des émissions de télévision en format standard non agrandi doit se limiter à 5 % du temps d’écoute hebdomadaire. De plus, il faut limiter l'affichage d'images et de textes fixes, comme les rapports boursiers, les affichages de jeux vidéo, les logos des stations, les sites Web ou les images graphiques et les schémas des ordinateurs, tel qu'indiqué ci-dessus, et ce pour tous les téléviseurs. L’affichage d’images fixes qui ne respecte pas les directives ci-dessus peut causer un vieillissement inégal des écrans DEL en y créant des images fantômes subtiles mais permanentes. Pour éviter ce problème, faites varier les émissions et les images et regardez principalement des images plein écran en mouvement et non pas des images ou des barres foncées fixes. Dans les modèles d’écran DEL qui offrent des caractéristiques de format d’image, utiliser ces commandes pour obtenir différents formats en plein écran. Prendre garde au choix des formats et à leur durée d'utilisation. Le vieillissement inégal de l’affichage DEL résultant du choix et de l’utilisation d’un format n’est pas couvert par la garantie limitée de Samsung; les images rémanentes en sont également exclues. ● États-Unis seulement L'appareil qui accompagne ce guide de l'utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle de certaines tierces parties. Ce produit est protégé en vertu des brevets américains suivants : 5 991 715, 5 740 317, 4 972 484, 5 214 678, 5 323 396, 5 539 829, 5 606 618, 5 530 655, 5 777 992, 6 289 308, 5 610 985, 5 481 643, 5 544 247, 5 960 037, 6 023 490, 5 878 080, et en vertu de la demande de brevet nº 2001-44713-A1 publiée aux États-Unis. Cette licence permet aux consommateurs d'utiliser le contenu sous licence à des fins non commerciales. Aucun droit n'est accordé à l'égard d'une utilisation commerciale. Cette licence ne couvre aucun autre appareil que celui-ci et ne s'applique pas aux produits non pourvus d'une licence ni à tout processus conforme à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3 utilisé ou vendu de pair avec ce produit. La licence ne couvre que l'utilisation de cet appareil à des fins d'encodage et/ou de décodage de fichiers audio conformément à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3. Aucun droit n'est accordé en vertu de cette licence en ce qui a trait aux caractéristiques ou fonctions du produit qui ne sont pas conformes à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3. ● Autres pays L'appareil qui accompagne ce guide de l'utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle de certaines tierces parties. Cette licence permet aux consommateurs d'utiliser le contenu sous licence à des fins non commerciales. Aucun droit n'est accordé à l'égard d'une utilisation commerciale. Cette licence ne couvre aucun autre appareil que celui-ci et ne s'applique pas aux produits non pourvus d'une licence ni à tout processus conforme à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3 utilisé ou vendu de pair avec ce produit. La licence ne couvre que l'utilisation de cet appareil à des fins d'encodage et/ou de décodage de fichiers audio conformément à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3. Aucun droit n'est accordé en vertu de cette licence en ce qui a trait aux caractéristiques ou fonctions du produit qui ne sont pas conformes à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3. ● ÉNONCÉ DE GARANTIE LIMITÉE DE SAMSUNG ELECTRONICS POUR L'AMÉRIQUE DU NORD Assujettie aux exigences, conditions, exclusions et limitations de la garantie limitée originale fournie avec les produits de Samsung Electronics (SAMSUNG) et les exigences, conditions, exclusions et limitations de la présente garantie, SAMSUNG offrira en plus un service de réparation sous garantie aux États-Unis pour les produits achetés au Canada et un service de réparation sous garantie au Canada pour les produits achetés aux États-Unis pendant la période de garantie précisée à l'origine et pour l'acheteur initial seulement. Les réparations sous garantie décrites ci-dessus doivent être effectuées dans un centre de réparation agréé SAMSUNG. En plus de la présente garantie, la garantie limitée originale et une facture datée en tant que preuve d'achat doivent être présentées au centre de réparation. Le transport de l'appareil au et à partir du centre de réparation demeure la responsabilité de l'acheteur. Les conditions couvertes ne sont limitées qu'aux vices de matériaux et de fabrication dans des conditions d'utilisation normale. Sont exclues notamment les dispositions précisées à l’origine pour le service à domicile ou sur place, les durées de réparation minimale et maximale, les échanges ou remplacements, les accessoires, les options, les extensions ou les produits remplacés périodiquement. Pour obtenir le nom d'un centre de réparation agréé Samsung, composez sans frais : N Aux États-Unis : 1-800-SAMSUNG (1-800-726-7864) N Au Canada : 1-800-SAMSUNG

❑ Précautions à prendre durant l'affichage d'une image fixe

Une image fixe peut causer des dommages irrémédiables à l'écran du téléviseur. ● N’affichez pas d’image fixe sur l’écran DEL pendant plus de deux heures: cela pourrait causer une image rémanente. Cela pourrait provoquer une rémanence de l’image à l’écran. Cette rémanence de l'image est également appelée « brûlure de l'écran ». Pour éviter une telle rémanence de l'image à l'écran, réduisez la luminosité et le contraste de ce dernier lorsque vous laissez une image fixe affichée. Afficher l’écran DEL du téléviseur en format 4:3 pendant une longue période peut laisser des traces de ● bordures à gauche, à droite et au centre de l’écran, à cause de la différence d’émission de lumière sur l’écran. La lecture d'un DVD ou l'utilisation d'une console de jeu peut avoir un effet similaire sur l'écran. Les dommages qui précèdent ne sont pas couverts par la garantie. ● L’affichage d’images fixes provenant de jeux vidéo et d’ordinateurs au-delà d’une certaine période peut provoquer une rémanence partielle. Pour éviter cela, réduisez la « luminosité » et le « contraste » durant l'affichage d'images fixes. © 2009 Samsung Electronics Co., Ltd. Tous droits réservés.

Configuration de votre téléviseur

■ Liste des caractéristiques 2 ■ Accessoires 2 ■ Affichage du panneau de configuration 3 ■ Affichage de la télécommande 4 ■ Insertion des piles dans la télécommande 5 ■ Affichage des menus 5 ■ Fonction Prêt à I’emploi 7

■ Connexion d'antennes VHF et UHF 8 ■ Connexion pour la câblodiffusion 9 ■ Affichage du panneau de branchement 10

■ Menu des canaux 13 ■ Gestion des canaux 14

■ Configuration du menu Image 16 ■ Visionnement Image sur Image 20 ■ Utilisation du téléviseur comme écran PC 21 ■ Configuration du téléviseur avec un PC 22

■ Connecting a USB Device 38

■ Fonction Media Play 39 ■ Classement de la liste des photos 41 ■ Options du menu Liste des photos 42 ■ Lecture d’une photo ou d’un diaporama 43 ■ Options du menu Diaporama 44 ■ Classement de la liste de musique 46 ■ Options du menu Liste de fichiers musicaux 47 ■ Lecture musicale 48 ■ Options du menu Lecture de la musique 49 ■ Classement de la liste des films 49 ■ Options du menu Liste des films 50 ■ Lecture d’un fichier film 50 ■ Options du menu Lecture de film 53 ■ Utilisation du menu Setup 54

■ Branchement d’appareils Anynet+ . 55 ■ Configuration de la fonction Anynet+. 56 ■ Permutation entre appareils Anynet+ 56 ■ Enregistrement 57 ■ Écoute par l’intermédiaire d’un récepteur (chaîne de cinéma maison)... 57 ■ Dépannage de la fonction Anynet+ 58

■ Dépannage 62 ■ Installation du support 63 ■ Retrait du support 63 ■ Disposition des câbles 64 ■ Spécifications de l’ensemble d’installation murale (VESA) 65 ■ Préparation avant l’installation de l’ensemble de fixation murale 66 ■ Utilisation du verrou antivol Kensington 66 ■ Sécurisation de l’espace d’installation 66 ■ Stabilisation du téléviseur par rapport au mur ou une armoire 67 ■ Spécifications 68 ■ Dimensions 70

■ Configuration du menu de configuration 25 ■ Réglage de l’horloge 28 ■ Connexion au réseau 30 ■ Configuration du réseau 33

■ Utilisation du service InfoLink 59

■ Utilisation de l’objet Weather Service 59 ■ Utilisation de l’objet News Service 60 ■ Utilisation de l’objet Stock Service 60 ■ Configuration d’InfoLink 61

TruSurround HD, SRS et le symbole sont des marques de commerce de SRS Labs, Inc. La technologie TruSurround HD est intégrée sous licence de SRS Labs, Inc.

Fabriqué sous licence par Dolby Laboratories. Dolby et le symbole en forme de double D sont des marques déposées de Dolby Laboratories.

Certifié DivX® pour la lecture de vidéos DivX®, y compris le contenu payant.

Touche à effleurement

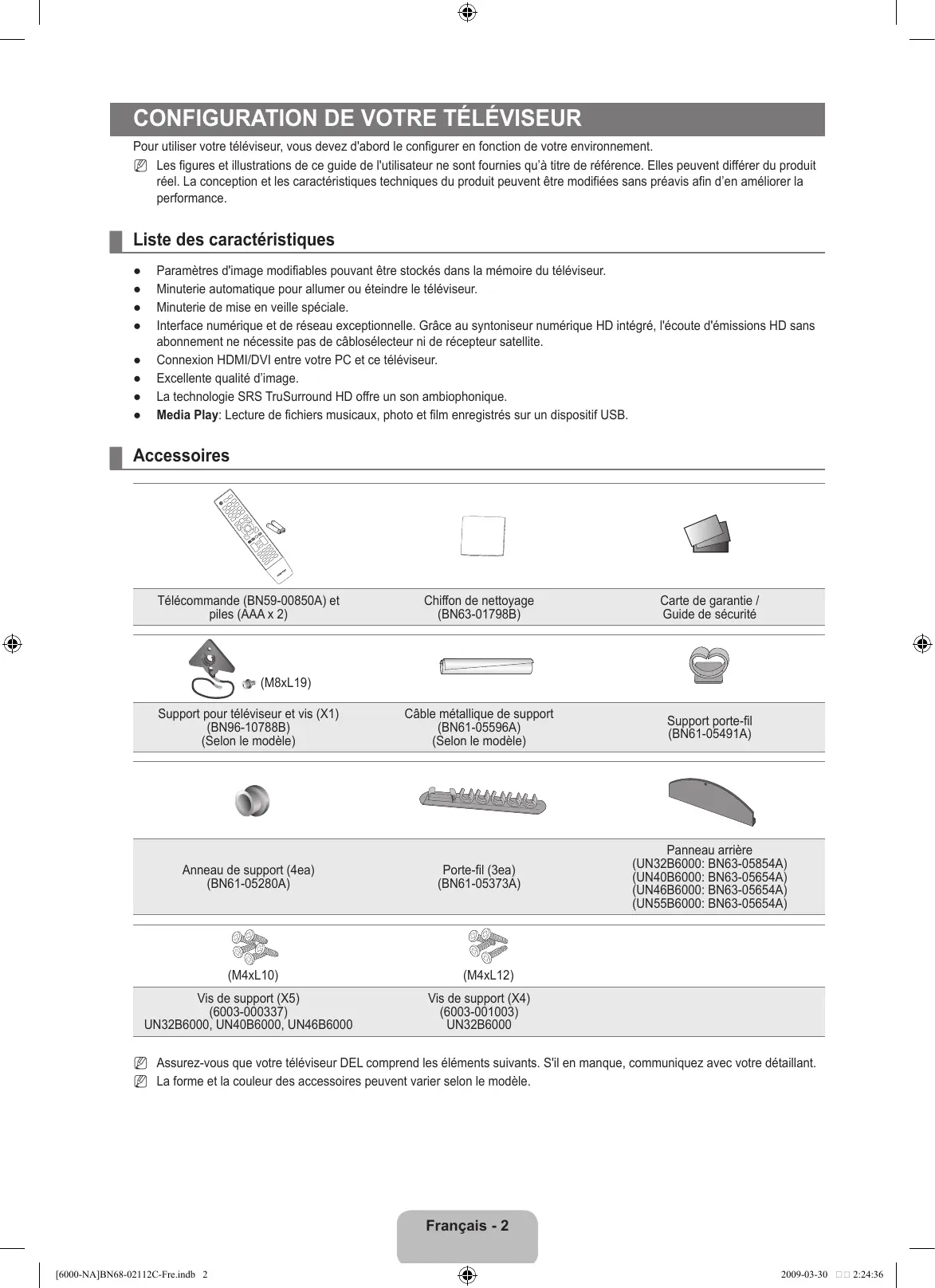

TOOLS Configuration de votre téléviseur

Pour utiliser votre téléviseur, vous devez d'abord le configurer en fonction de votre environnement. N Les figures et illustrations de ce guide de l'utilisateur ne sont fournies qu’à titre de référence. Elles peuvent différer du produit réel. La conception et les caractéristiques techniques du produit peuvent être modifiées sans préavis afin d’en améliorer la performance.

¦ Liste des caractéristiques

Paramètres d'image modifiables pouvant être stockés dans la mémoire du téléviseur.

Minuterie automatique pour allumer ou éteindre le téléviseur. Minuterie de mise en veille spéciale. Interface numérique et de réseau exceptionnelle. Grâce au syntoniseur numérique HD intégré, l'écoute d'émissions HD sans abonnement ne nécessite pas de câblosélecteur ni de récepteur satellite. Connexion HDMI/DVI entre votre PC et ce téléviseur. Excellente qualité d’image. La technologie SRS TruSurround HD offre un son ambiophonique. Media Play: Lecture de fichiers musicaux, photo et film enregistrés sur un dispositif USB.

Télécommande (BN59-00850A) et piles (AAA x 2)

Chiffon de nettoyage

Support pour téléviseur et vis (X1)

(BN96-10788B) (Selon le modèle)

Câble métallique de support

(BN61-05596A) (Selon le modèle)

(UN32B6000: BN63-05854A) (UN40B6000: BN63-05654A) (UN46B6000: BN63-05654A) (UN55B6000: BN63-05654A)

N Assurez-vous que votre téléviseur DEL comprend les éléments suivants. S'il en manque, communiquez avec votre détaillant.

N La forme et la couleur des accessoires peuvent varier selon le modèle.

¦ Affichage du panneau de configuration

N La couleur et la forme du produit peuvent varier en fonction du modèle. N Les touches du panneau avant s'activent par effleurement.

1 CAPTEUR DE LA TÉLÉCOMMANDE: Dirigez la télécommande vers cet endroit du téléviseur.

2 P (ALIMENTATION): Appuyez sur cette touche pour mettre le téléviseur sous tension et hors tension. 3 z: Appuyez sur cette touche pour changer de canal. Dans le menu à l'écran, utilliser les touches z de la même manière que les touches ▼ et ▲ de la télécommande. 4 y: Appuyez sur cette touche pour augmenter ou réduire le volume. Dans le menu à l’écran, les touches y ont la même fonction que les touches ◄ et ► de la télécommande. 5 MENU: Appuyez sur cette touche pour afficher à l’écran le menu des fonctions du téléviseur. 6 SOURCE E: Appuyez sur cette touche pour passer d’une source d’entrée à une autre. Dans le menu à l’écran, cette touche a la même fonction que la touche ENTERE de la télécommande. 7 HAUT-PARLEURS

¦ Affichage de la télécommande

N Vous pouvez utiliser la télécommande à une distance maximale du téléviseur d’environ 7 m. N Une lumière intense peut affecter le bon fonctionnement de la télécommande. N La couleur et la forme du produit peuvent varier en fonction du modèle. 1 POWER : Permet de mettre le téléviseur sous tension et hors tension. 2 TV : Permet de sélectionner directement le mode TV. 3 TOUCHES NUMÉRIQUES : Ces touches servent à changer de canal. 4 _: Appuyez sur cette touche pour sélectionner des canaux supplémentaires (numériques) diffusés par une même station. Par exemple, pour sélectionner le canal « 54-3 », appuyez sur « 54 », puis sur ‘_’ et sur « 3 ». 5 CH LIST : Sert à afficher la liste des canaux à l'écran. 6 TOOLS : Sert à sélectionner rapidement les fonctions fréquemment utilisées. 7 INFO.L: Appuyez ici pour utiliser les services de nouvelles, de cotes boursières et de prévisions météorologiques accessibles grâce au réseau Samsung. 8 TOUCHES DE COULEUR : Appuyez sur ces touches dans les menus Liste des canaux, Media Play, etc. 9 SOURCE: Appuyez sur cette touche pour afficher et choisir les sources vidéo disponibles. 0 y : Appuyez sur cette touche pour augmenter ou réduire le volume. ! SRS: Appuyez sur cette touche pour sélectionner le mode SRS TruSurround HD. @ MEDIA.P: Appuyez sur cette touche pour lire des fichiers musicaux, des images et des films.

% ON/OFF @ : Appuyez sur la touche ON/OFF @ pour activer et désactiver le rétroéclairage.

Lorsque la télécommande est activée et que vous appuyez sur une de ses touches, ces dernières sont rétroéclairées pendant un moment. (L’utilisation de la télécommande lorsque la touche de rétroéclairage ON/OFF @ est réglée à marche réduit la durée de vie des piles.) ^ PRE-CH : Permet de revenir au canal écouté précédemment.

& MENU : Affiche le menu à l’écran principal.

* FAV.CH : Appuyez sur cette touche pour naviguer entre les canaux favoris. ( RETURN : Permet de retourner au menu précédent. ) HAUT▲ / BAS▼ / GAUCHE◄ / DROIT► / ENTERE : Sert à sélectionner des articles de menus affichés et à modifier les valeurs des menus. a EXIT : Appuyez sur cette touche pour quitter un menu.

b z : Appuyez sur cette touche pour changer de canal. c MUTE M : Appuyez sur cette touche pour couper le son temporairement. d P.SIZE: Permet de choisir le format de l'image. e MTS: Appuyez sur cette touche pour choisir entre les modes stéréo, mono ou diffusion SAP

(seconde piste audio). f CC: Appuyez sur cette touche pour régler la fonction de soustitrage.

# INFO: Appuyez sur cette touche pour afficher de l’information à l’écran.

$ Appuyez sur ces touches en modes Media Play et Anynet+. (∏: Cette télécommande commande l’enregistrement sur les enregistreurs Samsung dotés de la fonction Anynet+)

¦ Insertion des piles dans la télécommande

1. Soulevez le couvercle à l'arrière de la télécommande, tel qu'illustré. 2. Insérez deux piles AAA dans la télécommande. N Assurez-vous de faire correspondre les pôles + et – des piles avec le schéma situé dans le compartiment. 3. Replacez le couvercle. N Retirez les piles et rangez-les dans un endroit frais et sec si vous n’utilisez pas la télécommande pendant une longue période. (Si le téléviseur est utilisé de façon normale, les piles ont une durée de vie d'environ un an.) N Si la télécommande ne fonctionne pas, vérifiez ce qui suit :  Le téléviseur est-il sous tension?  Les pôles + et - des piles sont-ils inversés?  Les piles sont-elles à plat?  Y a-t-il une panne de courant? Le cordon d’alimentation est-il débranché?  Y a-t-il une lampe fluorescente ou un néon à proximité?

¦ Affichage des menus

Avant d'utiliser le téléviseur, suivez les étapes ci-dessous pour apprendre comment naviguer dans les menus et sélectionner et ajuster différentes fonctions.

Touche MENU Affiche le menu à l'écran principal.

Touche RETURN Permet de retourner au menu précédent.

ENTER et touches de déplacement

Permet de déplacer le curseur et de choisir un élément. Sélectionner l'élément en surbrillance. Confirme le réglage.

EXIT Quitte le menu de l’écran.

❑ Utiliser l'affichage à l'écran OSD (On Screen Display)

La méthode d'accès varie en fonction du menu sélectionné. 1. Appuyez sur la touche MENU.

2. Le menu principal apparaît à l’écran. La partie gauche du menu comprend des icônes :

Image, Son, Chaîne, Configuration, Entrée, Application, Support technique.

Contraste Luminosité Netteté Couleur Teinte (V/R) Réglages avancés

: 95 : 45 : 50 : 50 : V50/R50

3. Appuyez sur la touche ▲ ou ▼ pour sélectionner une icône.

4. Ensuite, appuyez sur ENTERE pour accéder au sous-menu de l'icône.

6. Appuyez sur la touche ◄ ou ► pour augmenter ou réduire la valeur d’un élément particulier. Le réglage du menu OSD varie en fonction du menu sélectionné.

5. Appuyez sur la touche ▲ ou ▼ pour sélectionner le sous-menu de l’icône.

Luminosité Netteté Couleur Teinte (V/R) Réglages avancés Options d'image

: 45 : 50 : 50 : V50/R50

U Dépl. L Réglage E Intro. R Retour

7. Appuyez sur ENTERE pour terminer la configuration. Appuyer sur la touche EXIT pour quitter.

¦ Fonction Prêt à I’emploi

Au moment de la mise sous tension initiale du téléviseur, les paramètres de base sont automatiquement réglés. D’autres sont réglés en cours d’utilisation. 1. Appuyez sur la touche POWERP de la télécommande. N Vous pouvez également appuyer sur la touche POWERP du téléviseur. N Le message Select Language of the OSD. s'affiche. 2. Appuyez sur ENTERE. Appuyez sur la touche ▲ ou ▼ pour sélectionner la langue, suivie de la touche ENTERE. Le message Choisir « Util. à domicile » pour un téléviseur à la maison. s’affiche.

3. Utilisez la touche ◄ ou ► pour choisir Démo magasin ou Util. à domicile. Appuyez ensuite sur ENTERE. Le message Mémoriser une source d'antenne. s’affiche.

E Enter N Nous vous recommandons de régler le téléviseur au mode Util. à domicile afin d'obtenir la meilleure image possible à votre domicile. N Démo magasin ne doit être utilisé qu’en magasin. N Si l'appareil est réglé par inadvertance au mode Démo magasin et que vous voulez revenir au mode Util. à domicile (Standard) : appuyez sur la touche de volume du téléviseur. Lorsque le réglage du volume est affiché à l’écran, appuyez sur la touche MENU du téléviseur pendant cinq secondes. 4. Utilisez la touche ▲ ou ▼ pour mémoriser les canaux de la connexion sélectionnée. Appuyez sur ENTERE pour sélectionner Démarrer. N Air : signal d'antenne de type air. / Câble : signal d'antenne de type câble. / Auto : signaux d'antenne de type « air » et « câble ». N En mode Câble, vous pouvez sélectionner la source de signal appropriée parmi STD, HRC et IRC en appuyant sur la touche ▲, ▼, ◄ ou ►, puis sur la touche ENTERE. Dans le cas d'un signal de câble numérique, sélectionnez la source de signal pour une diffusion analogique et numérique. Communiquez avec votre câblodistributeur local pour déteminer le type de système de câble de votre région. 5. Appuyez sur ENTERE pour sélectionner l'option Démarrer. La mémorisation des canaux disponibles commence. N Pour arrêter la recherche avant la fin, Appuyez sur ENTERE lorsque l'option Arrêt est sélectionnée. N Une fois tous les canaux mémorisés, le téléviseur commence à éliminer les canaux brouillés. Puis le menu Auto program s'affiche de nouveau. Appuyez sur ENTERE lorsque la mémorisation des canaux est terminée. Le message Régler le mode horloge. s’affiche. 6. Appuyez sur ENTERE. Appuyez sur la touche ▲ ou ▼ pour sélectionner Auto, puis sur la touche ENTERE. Le message Régler à l'heure avancée. s’affiche. Si vous choisissez Manuel, le message Régler la date et l'heure du jour s’affiche. 7. Appuyez sur la touche ▲ ou ▼ pour sélectionner Off, On ou Auto, puis sur la touche ENTERE. 8. Appuyez sur la touche ▲ ou ▼ pour mettre en surbrillance votre fuseau horaire. Appuyez sur ENTERE. Si vous recevez un signal numérique, l’horloge se règle automatiquement. Dans le cas contraire, reportez-vous à la rubrique « Réglage de l'horloge » pour savoir comment régler l’horloge. (voir pages 28~29) 9. La description de la méthode de branchement assurant que la meilleure qualité HD s’affiche. Vérifiez la description et appuyez sur la touche ENTERE. 10. Le message En mode diffusion. s’affiche. Appuyer sur la touche ENTERE lorsque terminé.

Si vous souhaitez réinitialiser ce paramètre...

2. Apppuyez sur ENTERE de nouveau pour choisir Prêt à I’emploi.

N La fonction Prêt à I’emploi n'est accessible qu'en mode TV.

1. Appuyez sur la touche MENU pour afficher le menu. Appuyez sur la touche ▲ ou ▼ pour sélectionner Configuration, puis sur ENTERE.

Langue Heure Mode Jeu BD Wise Type de réseau Réglage du réseau V-Chip

: Français : Off : On : Câble

¦ Connexion d'antennes VHF et UHF Si votre antenne comporte un câble semblable à celui de l'illustration de droite, reportez-vous à 'Antennes avec câble bipolaire plat de 300 Ω', ci-dessous.

Si votre antenne est dotée d'un câble semblable à celui de l'illustration de droite, reportez-vous

à la section 'Antenne équipée de câbles ronds 75 Ω'. Si vous avez deux antennes, voir 'Antennes VHF et UHF séparées'.

Antennes avec câble bipolaire plat de 300 Ω

Si vous utilisez une antenne de toit ou des 'oreilles de lapin' pourvus d'un câble bipolaire plat de 300 Ω, suivez les instructions ci-dessous. 1. Placez les fils du câble bipolaire sous les vis de l'adaptateur de 300-75 Ω (non fourni). Utilisez un tournevis pour serrer les vis. ANT IN

2. Branchez l'adaptateur à la borne ANT IN à l'arrière du téléviseur.

Antennes avec câble rond de 75 Ω

Branchez le câble de l'antenne à la borne ANT IN à l'arrière du téléviseur.

ANT IN Antennes VHF et UHF séparées

Si vous disposez de deux antennes séparées pour votre téléviseur (une VHF et une UHF), vous devez combiner leurs signaux avant de les brancher au téléviseur. Cette procédure exige un multiplexeur-adaptateur (disponible dans la plupart des magasins d'électronique). 1. Branchez les deux câbles des antennes au multiplexeur.

2. Branchez le multiplexeur à la prise ANT IN située au bas du panneau arrière.

¦ Connexion pour la câblodiffusion

Pour effectuer le branchement du service de câblodiffusion, procédez comme suit.

ANT IN Câble sans câblosélecteur

Branchez le câble d'arrivée à la borne ANT IN à l'arrière du téléviseur. N Comme ce téléviseur est doté d'un convertisseur, il est inutile d'ajouter un câblosélecteur pour écouter les canaux débrouillés.

Branchement à un câblosélecteur servant à débrouiller tous les canaux

1. Repérez le câble connecté à la prise ANT OUT du câblosélecteur. N Cette prise peut porter la mention 'ANT OUT', 'VHF OUT' ou simplement 'OUT'.

2. Branchez l’autre extrémité de ce Câble à la prise ANT IN située à l’arrière de la télévision.

ANT OUT ANT IN Branchement d’une boîte de jonction servant à décrypter certaines canal

Si votre boîte de jonction ne décrypte que certaines canal (comme les canal dites ‘premium’), suivez les instructions ci-dessous. Pour ce faire, vous avez besoin d’un séparateur bidirectionnel, d’un interrupteur RF (A/B) et de quatre longueurs de Câble coaxial. (Ces articles sont disponibles dans la plupart des magasins d’électronique.)

ANT IN Câble d'arrivée

Interrupteur RF (A/B)

1. Localisez et débranchez le Câble branché à la prise ANT IN de votre boîte de jonction.

N Cette prise peut s’appeler 'ANT IN', 'VHF IN' ou simplement 'IN'. 2. Branchez ce Câble à un séparateur bidirectionnel. 3. Branchez un Câble de RF entre une des prises OUTPUT du séparateur et la prise IN de la boîte de jonction. 4. Branchez un Câble de RF entre la prise ANT OUT de la boîte de jonction et la prise B.IN de l’interrupteur RF (A/B). 5. Branchez un autre Câble entre l’autre prise OUT du séparateur et la prise A.IN de l’interrupteur RF (A/B). 6. Connectez le dernier Câble RF entre la borne OUT du commutateur RF (A/B) et la borne ANT IN située à l’arrière du téléviseur. Après avoir établi cette connexion, réglez l’interrupteur A/B en position “A” pour regarder les canal normales. Placez l’interrupteur A/B en position 'B' pour une regarder les canal cryptées. (Lorsque vous placez l’interrupteur A/B sur “B”, vous devez syntoniser votre télévision sur la canal de sortie de la boîte de jonction qui est habituellement la canal 3 ou 4.)

¦ Affichage du panneau de branchement

N La couleur et la forme du produit peuvent varier en fonction du modèle.

Réseau de câblodistribution

1 ENTRÉE D’ALIMENTATION Sert à brancher le cordon d'alimentation fourni.

N Selon le modèle, l’emplacement de l'ENTRÉE D’ALIMENTATION peut être différent. 2 LAN Branchez un câble LAN à ce port pour établir une connexion au réseau. 3 ANT IN Sert à brancher à une antenne ou au service de câblodiffusion. N Utilisez le câble d'antenne dont le diamètre ne dépasse pas 14 mm (0.55 po). 4 HDMI IN 1(DVI), 2, 3, 4 / PC/DVI AUDIO IN À brancher à la prise HDMI d’un appareil doté d’une sortie HDMI. N Aucune connexion audio n'est nécessaire entre deux appareils HDMI. N Utilisez un câble HDMI plus petit que 14 mm (0.55 po). N Qu'est-ce que le mode HDMI? • HDMI ou (high-definition multimedia interface) est une interface permettant la transmission de signaux numériques audio et vidéo à l'aide d'un seul câble. • La différence entre les interfaces HDMI et DVI réside dans le fait qu'un appareil HDMI est plus petit et qu'il est doté du composante de codage HDCP (High Bandwidth Digital Copy Protection). N Le téléviseur peut n'émettre aucun son et les couleurs des images peuvent être anormales lorsqu'un lecteur DVD/Bluray, un câblosélecteur ou un récepteur satellite (boîtier décodeur) comporte une version HDMI antérieure à 1.3. Lorsque vous branchez un câble HDMI doté d'une version antérieure et qu'aucun son n'est émis, branchez le câble HDMI à la prise HDMI IN 1(DVI) et les câbles audio aux prises PC/DVI AUDIO IN situées à l'arrière du téléviseur. Le cas échéant, communiquez avec la société qui a fourni le lecteur DVD/Blu-ray, le câblosélecteur ou le récepteur satellite (boîtier décodeur) afin de confirmer la version HDMI, puis demandez une mise à niveau. N Les câbles HDMI autres que ceux de version 1.3 peuvent provoquer un papillotement ou une absence d'image. N Utilisez la prise d’entrée HDMI IN 1(DVI) pour faire une connexion DVI vers un appareil externe. Utilisez un câble DVI vers HDMI ou un adaptateur DVI-HDMI (DVI vers HDMI) pour la connexion vidéo et les prises PC/DVI AUDIO IN pour la sortie audio. Il faut utiliser la prise d’entrée HDMI IN 1(DVI) dans le cas d’un branchement au câble HDMI/DVI. N Une connexion audio distincte doit être effectuée si vous effectuez une connexion par le biais de la prise DVI. Pour ce faire, utilisez un câble mini-prise stéréo 3.5 mm/2RCA.

5 VERROU KENSINGTON Le verrou Kensington (en option) est un dispositif servant à immobiliser un appareil dans un endroit public. Si vous souhaitez utiliser un dispositif de verrouillage, communiquez avec le magasin où vous avez acheté le téléviseur.

N L'emplacement du verrou Kensington peut varier en fonction du modèle. 6 COMPONENT IN / AV IN À brancher à une composante vidéo/audio. La prise d’entrée de composante COMPONENT IN sert également de prise d’entrée audio vidéo AV IN. N Faites correspondre la couleur du connecteur à celle de la prise au moment du branchement. N Branchez le câble vidéo à la prise COMPONENT IN [Y/VIDEO] et le câble audio aux prises audio droite et gauche COMPONENT IN [R-AUDIO-L]. N Si le magnétoscope est de type « mono » (non stéréo), il faut utiliser un connecteur en Y (non fourni) pour effectuer les connexions aux prises d'entrée audio droite et gauche du téléviseur. ll est également possible de brancher le câble à la prise « R ». Si le magnétoscope fonctionne en stéréo, deux câbles distincts doivent être branchés. N La couleur de la prise d'entrée AV IN [Y/VIDEO] (vert) ne correspond pas à la couleur du câble vidéo (jaune). 7 PC/DVI AUDIO IN • Brancher à la prise de sortie audio du PC. • Entrée audio DVI provenant d’appareils externes. 8 PC IN Se branche à la prise de sortie vidéo du PC. N Si votre ordinateur prend en charge le branchement HDMI, vous pouvez relier cette prise aux bornes HDMI IN 1(DVI), 2, 3 ou 4. N Si votre ordinateur prend en charge un branchement DVI, vous pouvez relier cette prise à la borne HDMI IN 1(DVI) / PC/DVI AUDIO IN.

9 EX-LINK Connecteur utilisé à des fins de réparation seulement.

0 USB1(HDD) / USB2 Connecteur pour les mises à niveau de logiciels, Media Play, etc. Vous pouvez vous connecter sans fil au réseau Samsung à l’aide de l’adaptateur LAN sans fil de Samsung (vendu séparément). N Pour les USB HDD, utilisez le port USB1(HDD). N La mise sous tension du téléviseur lorsqu’un dispositif USB est branché pourrait endommager les fichiers enregistrés sur le dispositif USB. ! AUDIO OUT À brancher aux prises d’entrée audio de votre amplificateur/chaîne de cinéma maison. N Utilisez le connecteur approprié pour le branchement (vendu séparément). N Lorsqu’un amplificateur audio est branché aux prises de sortie gauche et droite AUDIO OUT : Baissez le volume du téléviseur et réglez le volume à l’aide de la commande de volume de l’amplificateur. @ DIGITAL AUDIO OUT (OPTICAL) À connecter à un appareil audionumérique tel que le récepteur de la chaîne de cinéma maison. N Lorsqu’une chaîne audionumérique est branchée à la prise DIGITAL AUDIO OUT (OPTICAL) : baissez le volume du téléviseur, puis réglez le volume à l'aide de la commande de volume de la chaîne. N La diffusion audio en 5.1 canaux est possible lorsque le téléviseur est raccordé à un appareil externe doté de cette fonction audio. N Lorsque le récepteur de la chaîne de cinéma maison est réglé à marche, vous pouvez entendre le son provenant de la prise optique du téléviseur. Lorsque le téléviseur émet des signaux numériques (air), il transmet le son en 5.1 canaux au récepteur de la chaîne de cinéma maison. Lorsque la source est un composant numérique, comme un lecteur DVD/Bluray, un câblosélecteur ou un récepteur satellite (boîtier décodeur), et que ce dernier est branché au téléviseur à l'aide d'un câble HDMI, le récepteur de la chaîne de cinéma maison ne fera entendre qu'un son en deux canaux. Si vous désirez entendre un son en 5.1 canaux, branchez la prise de sortie audio numérique du lecteur DVD/Blu-ray, câblosélecteur ou récepteur satellite (boîtier décodeur) directement à un amplificateur ou une chaîne de cinéma maison, et non au téléviseur.

Vous pouvez configurer divers réglages pour les cannaux du téléviseur grâce aux fonctions telles que Prog. auto, Chaîne favorite et Puissance signal.

❑ Antenne → Air / câble Chaîne

Avant que votre téléviseur ne puisse commencer à mémoriser les canaux disponibles, vous devez spécifier le type de la source de signal branchée au téléviseur (c'est-à-dire une antenne ou le câble).

T Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de régler l’antenne en choisissant Outils → Commuter sur Câble (ou Commuter sur Air).

Effacer les canaux brouillés Liste des canaux Syn. Précise

Air : signal d'antenne de type air. / Câble : signal d'antenne de type câble. /

Auto : signaux d'antenne de type « air » et « câble ». N Au moment de la sélection du système de câblodiffusion : Cette option choisit le système de câblodiffusion. STD, HRC et IRC désignent différents systèmes de câblodistribution. Communiquez avec votre câblodistributeur local pour déteminer le type de système de câble de votre région. La sélection de la source de diffusion est maintenant terminée. N Une fois tous les canaux mémorisés, le téléviseur commence à éliminer les canaux brouillés (Supprime les canaux brouillés). Puis le menu Auto program s'affiche de nouveau. N Pour arrêter la programmation automatique, appuyez sur ENTERE. Le message Arrêter Prog. auto? s'affiche. Sélectionnez Oui en appuyant sur la touche ◄ ou ►, puis sur ENTERE.

❑ Effacer les canaux brouillés (canaux numériques seulement)

Cette fonction permet d'éliminer les canaux brouillés une fois la programmation automatique Prog. auto terminée. Cette procédure peut prendre de 20 à 30 minutes. N Pour arrêter la recherche des canaux brouillés : appuyez sur ENTERE pour sélectionner Arrêt. Appuyez sur la touche ◄ pour sélectionner Oui, puis sur ENTERE. N Cette fonction n'est accessible qu'en mode Câble.

Pour connaître les procédures détaillées relatives à l'utilisation de Liste des canaux, consultez les instructions sous la rubrique « Gestion des canaux ». (voir pages 14~15) O Vous pouvez sélectionner ces options en appuyant simplement sur la touche CH LIST de la télécommande.

❑ Syn. Précise (canaux analogiques seulement)

La syntonisation de précision permet de régler manuellement un canal pour en optimiser la réception. N Si vous n’enregistrez pas les canaux syntonisés avec précision dans la mémoire, les réglages ne sont pas sauvegardés. N Le symbole « * » s'affiche en regard des canaux syntonisés. N Pour réinitialiser les réglages de syntonisation de précision, appuyez sur la touche ▼ pour sélectionner Régler, puis sur ENTERE.

¦ Gestion des canaux

Affiche tous les canaux actuellement accessibles.

Affiche tous les canaux ajoutés.

Ce menu permet d'ajouter, de supprimer ou définir les canaux favoris et d'utiliser le télé-horaire pour les diffusions numériques.

Affiche tous les canaux favoris. O Pour sélectionner les canaux favoris configurés, appuyez sur la touche FAV.CH de la télécommande.

Enregistrement par minuterie

Affichage de toutes les émissions réservées. N Sélectionnez un canal dans la liste Tous les canaux, Canaux ajoutés ou Favori en appuyant sur les touches ▲ / ▼, puis sur ENTERE. Vous pouvez alors visionner le canal sélectionné. N Utilisation des touches de couleur avec la « Liste des canaux » • Rouge (Antenne) : Permet de permuter entre Air et Câble. • Verte (Zoom) : Agrandit ou réduit un numéro de canal. • Jaune (Choisir) : Sélectionne plusieurs listes de canaux. Dans la fonction Favorite, vous pouvez exécuter en même temps les fonctions Ajouter/supprimer ou Ajouter aux favoris/Effacer des favoris pour plusieurs canaux. Sélectionnez les canaux désirés. Appuyez ensuite sur la touche jaune pour régler simultanément tous les canaux choisis. Le symbole c s'affiche à la gauche des canaux sélectionnés. • TOOLS (Outils): Affiche les menus Ajouter (ou Supprimer), Ajouter aux favoris (ou Effacer des favoris), Êcoute par minuterie, Modifier le nom du canal, Choisir tout (ou Désélect. tout) et Prog. auto (les menus d'options peuvent différer selon le cas). N Icônes d'affichage de statut des canaux c : Un canal sélectionné à l’aide de la touche jaune. ( : Une émission en cours de diffusion. * : Un canal défini en tant que favori. ) : Une émission réservée.

Menu d'options des listes de canaux (sous Tous les canaux, Canaux ajoutés et Favori)

Il est possible d'ajouter ou de supprimer un canal afin d'afficher seulement les canaux désirés. N Tous les canaux supprimés sont affichés dans le menu Tous les canaux. N Un canal affiché en gris indique que celui-ci a été supprimé. N Le menu Ajouter ne s'affiche que pour les canaux supprimés. N Il est également possible de supprimer un canal du menu Canaux ajoutés ou Favori.

N Appuyez sur la touche TOOLS pour utiliser le menu d'options.

N Les options du menu peuvent varier selon le statut du canal.

Ajouter aux favoris Êcoute par minuterie Modifier le nom du canal Choisir tout Alice’s Adventures Prog. auto in Wonderland

Ajouter aux favoris / Effacer des favoris

Vous pouvez définir comme favoris les canaux que vous regardez fréquemment. T Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible d'ajouter ou de supprimer des canaux dans la liste des favoris en sélectionnant Outils → Ajouter aux favoris (ou Effacer des favoris). N Le symbole « * » s’affiche et le canal est défini comme canal favori. N Tous les canaux supprimés sont affichés dans le menu Favori.

Êcoute par minuterie

Si vous réservez une émission à écouter, le téléviseur passe automatiquement au canal réservé dans la liste des canaux, même si un autre canal est écouté. Pour réserver une émission, régler d'abord l'horloge. N Seuls les canaux mémorisés peuvent être réservés. N Il est possible de régler directement le canal, le jour, le mois, l'année, l'heure et les minutes à l'aide des touches numériques de la télécommande. N La réservation d'une émission s'affiche dans le menu Enregistrement par minuterie. N Télé-horaire numérique et réservation d’émission Lorsqu’un canal numérique est sélectionné et que vous appuyez sur la touche ►, le télé-horaire du canal s’affiche. Il est possible de réserver une émission en suivant les procédures ci-dessus.

Modifier le nom du canal (canaux analogiques seulement)

Les canaux peuvent être marqués de sorte que leur indicatif d'appel s'affiche chaque fois que le canal est sélectionné. N Les noms des canaux numériques sont automatiquement assignés et ne peuvent être marqués.

Choisir tout / Désélect. tout

● Choisir tout : Vous pouvez sélectionner tous les canaux dans la liste des canaux. ● Désélect. tout : Vous pouvez désélectionner tous les canaux sélectionnés. N Seule l'option Désélect. tout peut être choisie lorsqu'il y a un canal choisi.

Pour connaître les procédures détaillées relatives à l’utilisation de Prog. auto, consultez les instructions sous la rubrique « Menu des canaux ». (voir page 13)

Menu d'options des listes de canaux (sous Enregistrement par minuterie)

Information, modification

Sélectionnez cette option pour modifier une réservation d'émission.

Sélectionnez cette option pour annuler une réservation d'émission.

Sélectionnez cette option pour afficher une réservation d'émission. (Il est également possible de modifier l'information relative à une émission.)

Permet de sélectionner toutes les émissions réservées.

Enregistrement par minuterie

Il est possible d'afficher, de modifier ou de supprimer une réservation.

N Appuyez sur la touche TOOLS pour utiliser le menu d'options.

1:59 5 TV1 ) Information, modification

Annuler horaires Equalizer 2:59 2 TV3 ) TheInformation Choisir&tout Wife 3:59 2 TV3 ) McMillan

IMAGE Vous pouvez configurer divers options d'image telles que le mode, le rapport de forme et les couleurs de l’image afin de l’adapter à vos préférences.

Choisit l'image offrant une meilleure définition dans une pièce claire.

Choisit la meilleure image possible dans un environnement normal.

Sélectionne une qualité d’image optimale qui réduit la fatigue visuelle. N Naturel n’est pas disponible en mode PC.

Choisit une définition d'image pour regarder des films dans une pièce sombre.

Vous pouvez choisir le type d’image qui correspond le mieux à vos exigences.

T Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de régler l’image en choisissant Outils → Image mode.

❑ Contre-jour / Contraste / Luminosité / Netteté / Couleur / Teinte (V/R)

Contraste Luminosité Netteté Couleur Teinte (V/R) Réglages avancés

: 95 : 45 : 50 : 50 : V50/R50

7 Le téléviseur offre plusieurs options de réglage de la qualité de l’image. ▼ ● Contre-jour : Règle la brillance du rétroéclairage de l’affichage DEL. U Dépl. L Réglage E Intro. R Retour ● Contraste : Règle le niveau de contraste de l'image. ● Luminosité : Règle le niveau de luminosité de l'image. ● Netteté : Règle la définition du bord de l'image. ● Couleur : Règle la saturation des couleurs de l'image. ● Teinte (V/R) : Règle la teinte de couleur de l'image. N Lorsque vous apportez des modifications à Contre-jour, Contraste, Luminosité, Netteté, Couleur ou Teinte (V/R), l'image s'ajuste en conséquence. N En mode PC, il est possible de modifier uniquement les fonctions Contre-jour, Contraste et Luminosité. N Les réglages peuvent être définis et mémorisés pour chacun des appareils externes branchés à une entrée du téléviseur. N Il est possible de réduire considérablement la consommation d'énergie en diminuant le niveau de brillance de l'image, ce qui diminue également les coûts de fonctionnement.

Les nouveaux téléviseurs Samsung permettent d'effectuer des réglages d'image encore plus précis que les modèles précédents. N Réglages avancés est offert dans les modes Standard ou Cinéma. N En mode PC, seules les fonctions Contraste dynam., Gamma, Équilibrage du blanc peuvent être modifiées parmi les éléments de Réglages avancés. ■

Tonalité noire → Off / Foncé / Plus foncé / Le plus foncé

Vous pouvez choisir le niveau de noir à l'écran pour régler la profondeur de ce dernier.

Équilibrage du blanc

Amélioration des bords

U Dépl. E Intro. R Retour

Contraste dynam. → Off / Basse / Moyen / Haute

Vous pouvez régler le constraste de manière à l'optimiser.

Il est possible de régler l'intensité des couleurs primaires (rouge, vert, bleu).

L'espace couleur est une matrice composée des couleurs rouge, vert et bleu. Sélectionnez votre espace couleur préféré pour obtenir des couleurs les plus naturelles possibles. ● Auto : Cet espace couleur s'ajuste automatiquement aux nuances naturelles en fonction des sources des programmes. ● Standard : L'espace couleur natif offre des tons riches et pleins. ● Personnel : Règle la gamme des couleurs selon votre préférence. N Une modification de la valeur des réglages entraîne un rafraîchissement de l’écran. N Les réglages peuvent être définis et mémorisés pour chacun des appareils externes branchés à une entrée du téléviseur. Par exemple, si un lecteur DVD est branché à la prise HDMI 1 et qu’il est actuellement sélectionné, les paramètres et les réglages seront sauvegardés pour le lecteur. • Couleur : Rouge, Vert, Bleu, Jaune, Cyan ou Magenta N Couleur est accessible lorsque Espace couleur est réglé à Personnel. N Dans Couleur, vous pouvez régler les valeurs RVB de la couleur choisie. N Pour rétablir la valeur RVB paramétrée, sélectionnez Régler. • Rouge : règle le niveau de saturation du rouge de la couleur choisie. • Vert : règle le niveau de saturation du vert de la couleur choisie. • Bleu : règle le niveau de saturation du bleu de la couleur choisie. • Régler : rétablit les valeurs par défaut de l’espace couleur.

Équilibrage du blanc

Vous pouvez régler la température de la couleur pour obtenir des couleurs d'image plus naturelles. ● Décal.-R: règle la profondeur du rouge. ● Décal.-V: règle la profondeur du vert. ● Décal.-B: règle la profondeur du bleu. ● Gain-R: règle la luminosité du rouge. ● Gain-V: règle la luminosité du vert. ● Gain-B: règle la luminosité du bleu. ● Régler : L'équilibrage du blanc mis au point précédemment sera ramené aux valeurs par défaut.

Vous pouvez rehausser le ton chair (rose) de l'image. N Une modification de la valeur des réglages entraîne un rafraîchissement de l’écran.

Amélioration des bords → Off / On

Vous pouvez accentuer le bord des objets sur l'image.

Le fait de régler le mode xvYCC à marche augmente le détail et l’espace couleur pendant le visionnement de films depuis un appareil externe (c.-à-d. un lecteur DVD) branché aux prises HDMI ou Composante IN. N xvYCC est accessible lorsque le mode image est réglé sur Cinéma et que la source d’entrée externe est réglée au mode HDMI ou Composante.

N En mode PC, vous ne pouvez modifier que Nuance coul. et Format dans Options d'image. ■

Nuance coul. → Froide / Normal / Chaude1 / Chaude2 / Chaude3

N Chaude1, Chaude2 ou Chaude3 ne s’activent qu’en mode image Cinéma. N Les réglages peuvent être définis et mémorisés pour chacun des appareils externes branchés à une entrée du téléviseur.

U Dépl. E Intro. R Retour

Il est possible de modifier la taille de l'image à l'écran. Votre téléviseur offre plusieurs options de format d’écran, chacune étant conçue pour fonctionner au mieux avec des types d’entrées vidéo particulières. Votre câblosélecteur ou récepteur satellite peut également disposer de ses propres tailles d'écran. En règle générale, toutefois, il est conseillé d'utiliser le mode 16:9, autant que possible. O Il est possible d'appuyer à répétition sur la touche P.SIZE de la télécommande pour modifier la taille de l'image. ● 16:9 : Pour régler l'image en mode 16:9. ● Zoom1 : Permet d'agrandir la taille de l'image affichée à l'écran. ● Zoom2 : Agrandit davantage la taille de l’image que Zoom1. ● Format large : Augmente le facteur de forme de l'image pour qu'elle remplisse l'écran en entier. ● 4:3 : Règle l'image en mode normal, c.-à-d. 4:3. ● Plein écran : Utilisez cette fonction pour voir l'image en entier, sans coupure, durant l'entrée de signaux HDMI (720p/1080i/ 1080p), composantes (1080i/1080p) ou numériques (1080i). 16:9

Format large U Dépl.

N Lorsque le mode Double (Œ, À) est réglé sur ISI, le paramètre Image Format ne peut pas être réglé.

N Une rémanence d'image temporaire peut se produire si une image fixe est affichée à l'écran pendant plus de deux heures. N Après avoir sélectionné Zoom1, Zoom2 ou Format large : appuyez sur la touche ► pour sélectionner Position, puis sur ENTERE. Appuyer sur la touche ▲ ou ▼ pour déplacer l'image vers le bas et le haut. Appuyez ensuite sur la touche ENTERE. Appuyez sur la touche ► pour choisir Format, puis sur ENTERE. Appuyez sur la touche ▲ ou ▼ pour agrandir ou réduire le format vertical de l’image. Appuyez ensuite sur la touche ENTERE. N Après avoir sélectionné Plein écran en mode HDMI (1080i/1080p) ou Composante (1080i/1080p), il est possible que vous deviez centrer l'image : appuyez sur la touche ◄ ou ► pour sélectionner Position, puis sur ENTERE. Appuyez sur la touche ▲, ▼, ◄ ou ► pour déplacer l'image. • Régler : Appuyez sur la touche ◄ ou ► pour sélectionner Régler, puis sur ENTERE. Il est possible d'initialiser le réglage. N HD (Haute définition) : 16:9 - 1080i/1080p (1920x1080), 720p (1280x720) N Les réglages peuvent être définis et mémorisés pour chacun des appareils externes branchés à une entrée du téléviseur. Source d'entrée ATV, AV, Composante (480i, 480p) numérique (1080i), Composante (1080i, 1080p), HDMI (720p, 1080i, 1080p)

16:9, Zoom1, Zoom2, 4:3 16:9, 4:3, Format large, Plein écran 16:9, 4:3

Réduct. bruit num. → Off / Basse / Moyen / Haute / Auto

Si le signal de diffusion capté par votre téléviseur est faible, vous pouvez activer la fonction de réduction numérique des bruits pour aider à éliminer les parasites et les images fantômes qui apparaissent à l'écran. N Lorsque le signal est faible, sélectionnez une des autres options jusuqu'à ce que la meilleure image soit affichée.

Nv nr HDMI → Normal / Basse

Vous pouvez choisir le niveau de noir à l'écran pour régler la profondeur de ce dernier. N Cette fonction est active seulement lorsqu'un appareil externe est branché à un téléviseur par l'entremise d'un câble HDMI. Il se peut que la fonction Nv nr HDMI ne soit pas compatible avec tous les appareils externes.

Mode Film → Off / Auto1 / Auto2

Il est possible de régler le téléviseur afin qu'il détecte et traite automatiquement les signaux de film provenant de toutes les sources et règle l'image pour obtenir une définition optimale. N Mode Film est accessibles en modes TV, Vidéo, Composante (480i / 1080i) et HDMI (480i / 1080i). ● Off: Désactive la fonction Mode Film. ● Auto1: Règle automatiquement l’image afin d’obtenir la meilleure qualité pour le visionnement d’un film. ● Auto2: Optimise automatiquement le texte vidéo à l'écran (sauf les sous-titres) pendant le visionnement d’un film.

Mode bleu seu. → Off / On

Cette fonction est réservée aux experts en mesures d’appareils audiovisuels. Cette fonction affiche le signal bleu seulement, en éliminant les signaux rouge et vert du signal vidéo, dans le but d’offrir un effet de filtre bleu servant à régler la couleur et la teinte de l’image d’un appareil vidéo, comme un lecteur de DVD, une chaîne de cinéma maison, etc. À l’aide de cette fonction, vous pouvez régler la couleur et la teinte en fonction des paramètres convenant le mieux au niveau de signal de chaque appareil vidéo, à l’aide des motifs à barres de couleur rouge, verte, bleue, cyan, magenta et jaune, sans avoir à utiliser de filtre bleu supplémentaire. N Mode bleu seu. est offert dans les modes Cinéma ou Standard.

Auto Motion Plus 120Hz → Off / Image claire / Standard / Lisse / Personnel / Démo

Élimine la traînée des scènes rapides très animées afin de rendre l’image plus claire. N Si vous activez le mode Auto Motion Plus 120Hz, des parasites peuvent apparaître à l’écran. Le cas échéant, réglez Auto Motion Plus 120Hz sur Off. ● Off: Désactive Auto Motion Plus 120Hz off. ● Image claire: Règle Auto Motion Plus 120Hz sur minimum. ● Standard : Règle Auto Motion Plus 120Hz sur moyen. ● Lisse: Règle Auto Motion Plus 120Hz sur maximum. ● Personnel : Règle le niveau de réduction du flou et de l’effet de saccade selon votre préférence. • Réduction du flou: Règle le niveau de réduction du flou des sources vidéo. • Réd. effet de flou: Règle le niveau de réduction de l’effet de saccade des sources vidéo pendant le visionnement d’un film. • Régler : Rétablit les paramètres personnalisés. ● Démo: Affiche la différence entre l’activation et la désactivation du mode Auto Motion Plus 120Hz.

❑ Réinitialisation de l'image → Réinitial. mode image / Effacer

Ramène tous les réglages d'image aux valeurs par défaut. N Réinitial. mode image : Les valeurs d'images en cours sont ramenées aux réglages par défaut.

¦ Visionnement Image sur Image

Il est possible d’utiliser la fonction ISI pour visionner simultanément le syntoniseur télé et une source vidéo externe. Cet appareil est doté d’un syntoniseur intégré qui ne permet pas la fonction ISI dans le même mode. Consulter la section « Paramètres ISI » ci-dessous pour les détails.

T Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de configurer le mode ISI en choisissant Outils → ISI. N Si vous choisissez le son de l’image ISI, veuillez vous reporter à la rubrique « Configuration du menu Son ». (voir page 24) N Paramètres ISI

N Quand la fonction V-Chip est activée, le mode ISI ne peut pas être utilisé.

N Si vous mettez le téléviseur hors tension alors qu’il est en mode ISI, la fenêtre ISI ne s’affichera pas à la remise sous tension. N L’image de la fenêtre ISI peut sembler légèrement anormale lorsque l’écran principal est utilisé pour un jeu ou le karaoké. ISI

Vous pouvez activer ou désactiver la fonction ISI. ■

Format → Õ / à / À / Œ

Vous pouvez choisir le format de l’image secondaire.

Position → à / – / — / œ

Vous pouvez choisir la position de l’image ISI. N En mode Double (Œ, À), Position ne peut être choisi.

Air / Câble → Air / Câble

Choisissez Air ou Câble comme source d’entrée de l’écran secondaire.

Vous pouvez choisir le canal de l’écran secondaire.

¦ Utilisation du téléviseur comme écran PC Configuration du logiciel sur votre PC (sous Windows XP)

Les paramètres d'affichage de Windows pour un ordinateur type sont indiqués ci-dessous. Les fenêtres affichées sur votre PC auront probablement un aspect différent, selon la version de Windows et de la carte vidéo. Toutefois, même si les fenêtres semblent différentes, les mêmes données de configuration de base s’appliquent dans la plupart des cas. (Dans le cas contraire, communiquez avec le fabricant de votre ordinateur ou avec votre détaillant Samsung.) 1. Cliquez sur « Panneau de configuration » dans le menu Démarrer de Windows. 2. Lorsque le panneau de configuration s'affiche, cliquez sur « Apparence et Thèmes » et la boîte de dialogue « Propriétés de l’affichage » apparaît. 3. Lorsque le panneau de configuration s'affiche, cliquez sur « Affichage » et la boîte de dialogue « Propriétés de l’affichage » apparaît. 4. Allez à l’onglet « Paramètres » dans la boîte de dialogue « Propriétés de l’affichage ».  Réglage correct de la taille (résolution) - Optimale : 1920 X 1080 pixels  Si la boîte de dialogue Paramètres d’affichage comporte une option de fréquence verticale, la valeur correcte est « 60 » ou « 60 Hz ». Dans le cas contraire, cliquez sur « OK » et quittez la boîte de dialogue.

Si le signal du système équivaut au mode de signal standard, l'écran se règle automatiquement. Si le signal du système ne correspond pas au signal standard, réglez le mode en vous reportant, le cas échéant, au mode d’emploi de la carte vidéo; sinon, l’image pourrait ne pas apparaître. Pour les modes d’affichage de la page suivante, l’image de l’écran a été optimisée en usine. ■

Entrée D-Sub et HDMI/DVI N Il faut utiliser la prise d’entrée HDMI IN 1(DVI) dans le cas d’un branchement au câble HDMI/DVI.

IBM Fréquence horizontale Fréquence verticale

(kHz) (Hz) 31.469 70.086 31.469 70.087 35.000 66.667 49.726 74.551 68.681 75.062 35.910 59.950 53.783 59.959 44.772 59.855 56.456 74.777 75.231 74.857 31.469 59.940 37.861 72.809 37.500 75.000 37.879 60.317 48.077 72.188 46.875 75.000 48.363 60.004 56.476 70.069 60.023 75.029 67.500 75.000 63.981 60.020 79.976 75.025 49.702 59.810 62.795 74.934 60.000 60.000 47.712 60.015 55.935 59.887 70.635 74.984 65.290 59.954 52.500 70.000 74.620 70.000 67.500

Fréquence d'horloge des pixels (MHz)

25.175 28.322 30.240 57.284 100.000 32.750 81.750 74.500 95.750 130.000 25.175 31.500 31.500 40.000 50.000 49.500 65.000 75.000 78.750 108.000 108.000 135.000 83.500 106.500 108.000 85.500 106.500 136.750 146.250 89.040 128.943

¦ Configuration du téléviseur avec un PC N Préréglage: Appuyez sur la touche SOURCE pour sélectionner le mode PC.

Utilisez la fonction « Réglage Auto » afin que le téléviseur règle automatiquement les signaux vidéo qu'il reçoit. Cette fonction règle également automatiquement les paramètres, les fréquences et les positions.

T Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de régler l'ajustement automatique en choisissant Outils → Réglage Auto. N Cette fonction n’est pas disponible en mode numérique DVI.

Réglages avancés Options d'image Réinitialisation de l'image

Le but du réglage de la qualité de l'image est d'éliminer ou de réduire le bruit de l'image. Si le bruit n'est pas éliminé en effectuant uniquement une syntonisation fine, réglez la fréquence le mieux possible (Grain), puis procédez à une syntonisation de nouveau. Une fois le bruit réduit, réajustez l'image pour la centrer sur l'écran. Position de l'ordinateur Régler la position de l'écran de l'ordinateur s'il ne correspond pas à celui du téléviseur. Appuyez sur la touche ▲ ou ▼ pour régler la position verticale. Appuyez sur la touche ◄ ou ► pour régler la position horizontale.

Position de l'ordinateur

Vous pouvez remplacer tous les paramètres d'image par les valeurs par défaut.

Vous pouvez choisir les réglages pour le mode sonore, le volume, les options sonores multipistes, etc.

¦ Configuration du menu Son

❑ Mode → Standard / Musique / Cinéma / Voix claire / Personnel Son

T Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de régler le son en choisissant Outils → Son Mode.

● Standard : Choisit le mode sonore normal. ● Musique : Accentue la musique par rapport aux dialogues. ● Cinéma : Offre le meilleur son pour les films. ● Voix claire : Accentue les dialogues par rapport aux autres sons. ● Personnel : Rétablit les réglages sonores personnalisés.

SRS TruSurround HD Langue privilégiée Multi-Track Sound Volume auto Sélect. le haut-parleur Sélect. son

: Français : Mono : Off : Haut-parleur TV : Principale

Vous pouvez régler les paramètres audio selon vos préférences personnelles. ● Mode: Choisit le mode sonore parmi des réglages prédéfinis. ● Balance G/D: Règle la balance entre les haut-parleurs droit et gauche. ● 100Hz, 300Hz, 1KHz, 3KHz, 10KHz (Réglage de la largeur de bande) : Pour régler le niveau des différentes fréquences de largeur de bande. ● Régler : Ramène tous les réglages de l'égalisateur aux valeurs par défaut.

❑ SRS TruSurround HD → Off / On

TruSurround HD est une technologie SRS brevetée qui résout le problème de la lecture de contenu multicanaux en 5.1 canaux, lorsque la chaîne ne comprend que deux enceintes. La technologie Trusurround offre une qualité audio virtuelle exceptionnelle avec n'importe quelle chaîne à deux enceintes, y compris les haut-parleurs internes d'un téléviseur. Elle est entièrement compatible avec tous les formats multicanaux. T Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de régler SRS TruSurround HD en choisissant Outils → SRS TS HD.

❑ Langue privilégiée (canaux numériques seulement)

La télédiffusion numérique assure la transmission simultanée de plusieurs pistes de son (par exemple, la traduction simultanée de l’émission en langues étrangères). N Vous pouvez écouter une émission dans une langue autre que la Langue privilégiée en appuyant sur le bouton MTS de la télécommande. N Langue privilégiée n'est disponible qu'en mode numérique. N Seule une langue faisant partie des langues diffusées peut être sélectionnée.

❑ Son multi-piste (MTS) (canaux analogiques seulement)

Appuyez sur la touche MTS de la télécommande pour sélectionner Mono, Stéréo ou SAP. Mono : Choisissez ce réglage pour les canaux diffusés en monophonie ou si la réception d'un signal stéréo s'avère difficile. Stéréo: Choisissez ce réglage pour les canaux diffusés en stéréophonie. SAP : Choisissez ce réglage pour écouter une émission diffusée en mode SAP (seconde piste audio), habituellement un doublage en langue étrangère. N Son multi-piste n'est disponible qu'en mode analogique. N Selon l’émission diffusée, il est possible de choisir parmi les modes Mono, Stéréo ou SAP. O ● ● ●

❑ Volume auto → Off / On

Chaque station de diffusion possède son propre type de signal; il n'est donc pas facile de régler le volume chaque fois que l'on change de canal. Cette fonction permet de régler automatiquement le volume de canal désiré en abaissant la sortie de son lorsque le signal de modulation est élevé ou en haussant la sortie de son lorsque le signal de modulation est bas.

❑ Sélect. le haut-parleur

Lorsque vous écoutez un téléviseur branché à une chaîne de cinéma maison, coupez le son des haut-parleurs du téléviseur afin d'entendre celui des haut-parleurs (externes) de la chaîne. ● Haut-p. externe : Permet d'entendre le son à partir des haut-parleurs externes (chaîne de cinéma maison). ● Haut-parleur TV : Permet d'entendre le son à partir des haut-parleurs du téléviseur. N Les touches de volume et MUTE ne fonctionnent pas lorsque la fonction Sélect. le haut-parleur est réglée à Haut-p. externe. Veuillez régler le volume de votre chaîne de cinéma maison. N Si vous choisissez Haut-p. externe dans le menu Sélect. le haut-parleur, les réglages du son seront limités. Haut-parleurs internes du téléviseur

Haut-parleur TV Haut-p. externe

RF, AV, Composante, PC, HDMI Sortie du son

Sortie audio optique (sortie G/D) vers la chaîne audio

RF, AV, Composante, PC, HDMI Sortie du son Sortie du son Sourdine

❑ Sélect. son→ Principale / Secondaire

Lorsque la fonction ISI est activée, vous pouvez écouter le son de l’image (ISI) secondaire. N Vous pouvez sélectionner cette option lorsque la fonction ISI est réglée à On. T Appuyez sur la touche TOOLS pour afficher le menu Outils. Vous pouvez régler le son de l’image secondaire en choisissant Outils → ISI → Sélect. son.

❑ Réinitialisation du son → Réinitial. tout / Réinit. mode son / Effacer

Vous pouvez rétablir les paramètres audio par défaut. N Réinit. mode son : Les valeurs de son actuelles sont ramenées aux réglages par défaut.

Réinitialisation du son

Choisir les options de rétablissement du son.

CONFIGURATION Vous pouvez régler des fonctions supplémentaires.

¦ Configuration du menu de configuration

❑ Langue Prêt à I’emploi

Pour les procédures détaillées concernant les options de configuration, veuillez consulter les instructions « Réglage de l’horloge ». (voir pages 28~29)

❑ Mode Jeu → Off / On

Vous pouvez régler la langue de menu.

Heure Mode Jeu BD Wise Type de réseau Réglage du réseau V-Chip Sous-titres

En branchant une console de jeu, comme une PlayStation™ ou une Xbox™, vous pouvez vivre une expérience de jeu plus réaliste en sélectionnant le menu jeu.

N Restrictions en mode Jeu (attention) • Pour débrancher la console de jeu et brancher un autre appareil externe, désactivez le mode Jeu dans le menu de configuration. • Si vous affichez le menu TV en mode Jeu, l'écran tremblera légèrement. N Mode Jeu n'est pas disponible en mode TV et PC standard. N Lorsque la fonction ISI est activée, la fonction Mode Jeu ne peut pas être utilisée. N Si la qualité de l'image est mauvaise lorsqu'un dispositif externe est branché au téléviseur, vérifier si le Mode Jeu est On. Définissez le Mode Jeu sur Off et connectez des périphériques externes. N Si le Mode Jeu est sur marche : • Le mode image passe automatiquement à Standard et il ne peut pas être changé. • Le mode sonore passe automatiquement à Personnel et il ne peut pas être changé. Réglez le son à l'aide de l'égaliseur. • La fonction Réinitialisation du son est activée. Le fait de choisir la fonction de réinitialisation après avoir paramétré l’égaliseur le ramène aux valeurs par défaut.

❑ BD Wise → Off / On

Cette option offre une qualité d’image optimale pour les produits Samsung DVD, Blu-ray et chaînes de cinéma maison prenant en charge BD Wise. En les branchant au téléviseur Samsung, vous obtiendrez une image d’une qualité plus riche. N Branchez des produits Samsung BD Wise à l’aide d’un câble HDMI. N Lorsque le BD Wise est On, le mode image passe automatiquement à la résolution optimale. N BD Wise est accessible en mode HDMI.

❑ Type de réseau / Réglage du réseau

Pour les procédures détaillées concernant la configuration des options, veuillez consulter les instructions de la rubrique « Configuration du réseau ». (voir pages 30~35)

La fonction V-Chip exclut automatiquement les programmes qui sont considérés comme inappropriés pour les enfants. L’utilisateur doit entrer un NIP (numéro d’identification personnel) avant de pouvoir configurer ou modifier les restrictions de la fonction V-Chip. N V-Chip n'est pas disponible en mode HDMI, Composante ou PC. N Le code NIP par défaut d'un nouveau téléviseur est « 0-0-0-0 ». N Perm. tout: Déverrouille toutes les classifications du téléviseur. / Bloq. tout : Verrouille toutes les classifications du téléviseur. ■

Changer NIP L'écran Changer NIP s'affiche. Choisissez un code NIP à quatre chiffres et saisissez-le. Lorsque vous avez entré le code NIP

à quatre chiffres, l'écran Confirmer NIP apparaît. Saisissez de nouveau les quatre chiffres. Lorsque l'écran de confirmation disparaît, votre code NIP est mémorisé. N Si vous avez oublié votre code NIP, appuyez sur les touches de la télécommande dans l'ordre suivant pour rétablir le code 0-0-0-0 : POWER (Arrêt) → MUTE → 8 → 2 → 4 → POWER (Marche).

Blocage V-Chip → Off / On

Vous pouvez bloquer des émissions selon un système de classification.

Cont. paren. TV Vous pouvez bloquez des émissions selon leur classification. Cette fonction permet de

Cont. paren. TV contrôler ce que vos enfants regardent. ALL FV V S L D Perm. tout ● TV-Y: Jeunes enfants / TV-Y7 : Enfants de plus de 7 ans / TV-G : Tout public/TV-PG : TV-Y Bloq. tout TV-Y7 Surveillance parentale/TV-14 : Téléspectateurs de plus de 14 ans / TV-MA : Public averti TV-G ● ALL : Blocage de toutes les classifications. / FV : Fantastique et violence / V : Violence / TV-PG S : Scènes de sexe / L: Langage adulte / D : Dialogue sexuellement explicite TV-14 N La fonction V-Chip bloque automatiquement certaines catégories plus restrictives. Par TV-MA exemple, si vous bloquez la catégorie TV-Y, la catégorie TV-Y7 sera automatiquement n Dépl. E Intro. R Retour bloquée. De la même façon, si vous bloquez la catégorie TV-G, toutes les catégories du groupe des jeunes adultes seront alors bloquées (TV-G, TV-PG, TV-14 et TV-MA). Les sous-classifications (D, L, S et V) sont regroupées de la même façon. N La fonction V-Chip bloque automatiquement certaines catégories qui sont « plus restrictives ». Par exemple, si vous bloquez la sous-catégorie L de la catégorie TV-PG, les sous-catégories L de TV-14 et de TV-MA sont bloquées automatiquement.

Classif. MPAA Vous pouvez bloquer les films en fonction de la classification MPAA. La Motion Picture

Classif. MPAA Association of America (MPAA) a établi un système de classification qui fournit aux parents ou G adultes exerçant une surveillance des renseignements sur les films convenant aux enfants. PG Perm. tout ● G : Tout public (aucune restriction). PG-13 Bloq. tout R ● PG : Surveillance parentale recommandée. NC-17 ● PG-13 : Parents vivement mis en garde. X ● R : Avec restriction. Les enfants de moins de 17 ans doivent être sous la surveillance d'un NR adulte. n Dépl. E Intro. R Retour ● NC-17 : Aucun enfant de moins de 17 ans. ● X : Adultes uniquement. ● NR : Pas de classification. N La fonction V-Chip bloque automatiquement toutes les catégories qui sont « plus restrictives ». Par exemple, si vous bloquez la catégorie PG-13, les catégories R, NC-17 et X seront automatiquement bloquées.

● C : Émissions destinées aux enfants de moins de 8 ans. ● C8+ : Émissions convenant généralement aux enfants de 8 ans et plus, sans surveillance. ● G : Émissions grand public convenant à tous les auditoires. ● PG : Émissions à surveillance parentale. ● 14+ : Émissions dont la teneur peut ne pas convenir, en tout ou en partie, aux enfants de moins de 14 ans. ● 18+ : Émissions pour adultes. N La fonction V-Chip bloque automatiquement toutes les catégories qui sont « plus restrictives ». Par exemple, si vous bloquez la catégorie G, les catégories PG, 14+ et 18+ seront automatiquement bloquées.

● G : Tout public. ● 8 ans+ : Émissions convenant généralement aux enfants de 8 ans et plus, sans surveillance. ● 13 ans+ : Émissions pouvant ne pas convenir aux enfants de moins de 13 ans. ● 16 ans+ : Émissions ne convenant pas aux enfants de moins de 16 ans. ● 18 ans+ : Émissions réservées aux adultes. N La fonction V-Chip bloque automatiquement toutes les catégories qui sont « plus restrictives ». Par exemple, si vous bloquez la catégorie 8 ans+, les catégories 13 ans+, 16 ans+ et 18 ans+ seront automatiquement bloquées.

Nombre de tous les titres de classification

Catég. américaine téléchargeable Titre de Il est possible d’utiliser de l’information sur le contrôle parental tout en regardant des canaux classification Nombre de titres de classification actuels numériques. Catég. américaine téléchargeable N Si l’information n’est pas téléchargée à partir de la station de radiodiffusion, le menu Humor Level ► 1/2 Catég. américaine téléchargeable est désactivé. Perm. tout DH N L'information sur le contrôle parental est téléchargée automatiquement lorsqu'on regarde Bloq. tout MH des canaux numériques. Cela peut prendre plusieurs secondes. H VH N Le menu Catég. américaine téléchargeable est disponible pour utilisation après EH téléchargement de l’information à partir de la station de radiodiffusion. Toutefois, selon l'information provenant de la station, il est possible qu'on ne puisse pas l'utiliser. n Dépl. E Intro. R Retour N Les niveaux de contrôle parental diffèrent selon la station de radiodiffusion. Le nom du menu par défaut et « Downloadable US rating » changent en fonction des données téléchargées. N Même si vous réglez l’affichage à l’écran dans la langue souhaitée, le menu Catég. américaine téléchargeable s’affiche en anglais seulement. N La classification bloque automatiquement certaines catégories plus restrictives. N Les catégories (par exemple : Humor Level., etc.) et les niveaux de classification (par exemple : DH, MH, H, etc.) peuvent différer selon la station de télédiffusion.

Comment réinitialiser le téléviseur lorsque la fonction V-Chip bloque un canal (solution d’urgence)

Si un canal à accès restreint est syntonisé, la fonction V-Chip le bloque. L’écran se vide et le message suivant s’affiche : 1. Entrez votre NIP. Appuyez ensuite sur les touches ▲ ou ▼ pour désactiver temporairement le blocage V-Chip. N Si vous avez oublié votre code NIP, appuyez sur les touches de la télécommande dans l'ordre suivant pour rétablir le code 0-0-0-0 : POWER (Arrêt) → MUTE → 8 → 2 → 4 → POWER (Marche)

Classif. obtenue : MPAA X/Anglais canadien : C8+/LL/VH Ce canal est bloque en mode puce V. Veuillez entrer un

❑ Sous-titres (Messages affichés à l'écran)

Sous-titres → Off / On

Vous pouvez activer ou désactiver la fonction des sous-titres. Si la fonction des sous-titres n'est pas disponible, il n'y a pas d'affichage à l'écran. O Appuyez sur la touche CC de la télécommande pour régler la fonction des sous-titres à marche ou arrêt. N L'option Sous-titres ne fonctionne pas dans les modes Composante, HDMI ou PC.

Mode ss-titres codés

Vous pouvez sélectionner le mode de sous-titrage souhaité. N L'option de sous-titrage disponible dépend de l'émission diffusée. ● Par défaut / CC1~CC4 / Texte1~Texte4 (canaux analogiques seulement) La fonction de sous-titrage analogique fonctionne en mode canaux analogiques ou lorsqu'un signal est fourni au téléviseur à partir d'un appareil externe. (Selon le signal émetteur, la fonction des sous-titres analogiques peut fonctionner sur les canaux numériques.) ● Par défaut / Service1~Service6 / CC1~CC4 / Texte1~Texte4 (canaux numériques seulement) La fonction des sous-titres numériques fonctionne seulement sur les canaux numériques. N Service1 à 6 en mode Sous-titres numériques ne sont pas toujours disponibles, selon le système de diffusion utilisé.

Options de sous-titrage numérique (canaux numériques seulement)

● Format: Cette option permet de choisir entre Par défaut, Petit, Standard et Grand. La couleur par défaut est Standard. ● Style des polices : Cette option comprend Par défaut, Style 0 ~ Style 7. Vous pouvez modifier la police. La valeur par défaut est Style 0. ● Couleur avant-plan: Cette option permet de choisir entre Par défaut, Blanc, Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. Vous pouvez modifier la couleur des caractères. La couleur par défaut est Blanc. ● Couleur arrière-plan : Cette option permet de choisir entre Par défaut, Blanc, Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. Vous pouvez modifier la couleur de l’arrière-plan des sous-titres. La couleur par défaut est Noir. ● Opacité avant-plan: Cette option vous permet de choisir entre Par défaut, Transparent, Translucide, Opaque et Luminescence. Vous pouvez modifier l'opacité des caractères.

Opacité arrière-plan: Cette option vous permet de choisir entre Par défaut, Transparent, Translucide, Opaque et

Clignotant. Vous pouvez modifier l'opacité de l'arrière-plan des sous-titres. Retour par défaut : Cette option rétablit les paramètres par défaut des fonctions suivantes : Format, Style de police, Couleur d'avant-plan, Couleur d'arrière-plan, Opacité d'avant-plan et Opacité d'arrière-plan. Options de sous-titrage numérique sont accessibles uniquement lorsque les options Par défaut et Service1 ~ Service6 peuvent être sélectionnées en Mode ss-titres codés. L'option de sous-titrage disponible dépend de l'émission diffusée. Par défaut correspond à la configuration standard choisie par le diffuseur. L’avant-plan et l’arrière plan ne peuvent pas être configurés de la même couleur. Opacité avant-plan et Opacité arrière-plan ne peuvent pas être tous deux réglés sur Transparent.

❑ Mélodie → Off / Basse / Moyen / Haute

Vous pouvez choisir et configurer une mélodie qui se déclenchera à la mise en marche et à l'arrêt du téléviseur. N La mélodie ne joue pas. • Le téléviseur n’émet aucun son parce que vous avez appuyé sur la touche MUTE. • Le téléviseur n’émet aucun son parce que le volume a été réduit au minimum à l’aide de la touche VOL –. • Lorsque la fonction Sleep Timer met le téléviseur hors tension.

❑ Effet lumière → Off / Mode veille / M. écoute act. / Toujours

Vous pouvez activer ou désactiver la LED à l'avant du téléviseur. Désactivez-la pour économiser de l'énergie ou si elle vous incommode. ● Off: La LED est toujours éteinte. ● Mode veille : La LED est allumée lorsque le téléviseur est éteint. ● M. écoute act. : La LED est allumée lorsque vous regardez la télévision. ● Toujours: La LED est toujours allumée, peut importe les réglages du téléviseur. N Régler Effet lumière à Off pour réduire la consommation d'énergie. N La couleur de la lumière peut varier selon le modèle.

❑ Économiseur énergie → Off / Basse / Moyen / Haute / Auto

Cette option permet de régler la luminosité de l'écran afin de réduire la consommation d'énergie. Lorsqu’on regarde la télévision le soir, il faut régler l’option du mode Économiseur énergie à Haute pour réduire la fatigue oculaire et la consommation d’énergie.

❑ ISI Pour les procédures détaillées concernant la configuration des options, veuillez consulter la rubrique « Visionnement Image sur

Image ». (voir page 20)

Vous pouvez régler l'heure manuellement ou automatiquement. ● Auto : Permet de régler l'heure automatiquement en utilisant l'heure du signal de diffusion numérique. ● Manuel : Permet de régler l'heure manuellement selon une heure particulière. N En fonction de la station de diffusion et du signal, il est possible que la fonction de réglage automatique de l'heure ne fonctionne pas correctement. Le cas échéant, réglez l'horloge manuellement. N L'antenne ou le câble doit être branché pour que le réglage automatiquement de l'horloge se fasse.

Le réglage de l'horloge est nécessaire pour pouvoir utiliser les diverses fonctions de minuterie du téléviseur.

N L'heure s'affiche chaque fois que vous appuyez sur la touche INFO. N Si vous débranchez le cordon d'alimentation, vous devez régler l'horloge de nouveau.

BD Wise Type de réseau Réglage du réseau V-Chip Sous-titres Mélodie

Il est possible de régler l'heure manuellement. N Cette fonction n'est disponible que lorsque la fonction Mode horloge est réglée à Manuel. N Vous pouvez régler directement le mois, le jour, les heures et les minutes en appuyant sur les touches numériques de la télécommande.

Choisissez votre fuseau horaire. N Cette fonction n'est disponible que lorsque la fonction Mode horloge est réglée à Auto.

DST (Daylight Saving Time) → Off / On / Auto

Permet d'activer et de désactiver la fonction de l'heure avancée. N Cette fonction n'est disponible que lorsque la fonction Mode horloge est réglée à Auto.

La mise en veille éteint automatiquement le téléviseur après le délai choisi (30, 60, 90, 120, 150 ou 180 min). T Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de régler la mise en veille en choisissant Outils → Mise en veille. N Pour désactiver la fonction Mise en veille, sélectionnez Off.

❑ Minuterie 1 / Minuterie 2 / Minuterie 3

Trois réglages de minuterie (mise en marche/arrêt) peuvent être effectués. Il faut d'abord régler l'horloge.

L Dépl. U Réglage E Intro. R Retour

Sélectionnez l'heure, les minutes, am/pm et activer/désactiver. (Pour activer la minuterie avec le réglage choisi, réglez à Activer.)

Sélectionnez l'heure, les minutes, am/pm et activer/désactiver. (Pour activer la minuterie avec le réglage choisi, réglez à Activer.)

Sélectionner le niveau sonore désiré.

Source → TV / USB Vous pouvez choisir le contenu de la mémoire du téléviseur ou d’un dispositif USB, à lire au moment de la mise sous tension automatique du téléviseur. Choisissez TV ou USB. (Veillez à ce qu’un dispositif USB soit branché au téléviseur.)

N Il est impossible de créer un diaporama s’il n’y a qu’un seul fichier photo dans le dispositif USB.

Antenne (lorsque la fonction Source est réglée sur TV)

Choisissez Air ou Câble.

Chaîne (lorsque la fonction Source est réglée sur TV)

Sélectionne le canal désiré.

Contenu (lorsque la fonction Source est réglée sur USB)

Vous pouvez choisir un dossier sur le dispositif USB qui contienne les fichiers musicaux ou photo à lire au moment de la mise sous tension automatique du téléviseur. N Si le nom du dossier est trop long, il ne peut être sélectionné. N Si vous utilisez deux dispositifs USB de même type, assurez-vous que les noms de dossier sont différents afin que le dispositif USB approprié soit lu.

Choisir Une fois, chaque jour, Lun~Ven, Lun~Sam, Sam~Dim ou Manuel. N Si vous choisissez l'option Manuel, appuyez sur la touche ► pour choisir le jour approprié de la semaine. Appuyez sur ENTERE sur le jour voulu et la marque c s'affichera. N Vous pouvez régler les heures, les minutes et les canaux directement à l'aide du pavé numérique de la télécommande. N Mise hors tension automatique Quand la minuterie marche est activée, le téléviseur s'éteint automatiquement au bout de trois heures après la mise sous tension par la minuterie si aucune commande n’est transmise au téléviseur. Cette fonction est seulement disponible en mode Minuterie marche et évite toute surchauffe lorsque le téléviseur est sous tension pendant une période prolongée.

¦ Connexion au réseau

Vous pouvez configurer le protocole Internet (IP) pour communiquer avec différents réseaux connectés.

❑ Connexion au réseau - Câble

Connexion LAN pour un environnement DHCP Les procédures de configuration du réseau à l’aide du protocole DHCP (Protocole de configuration de l’hôte dynamique) sont décrites ci-dessous. Étant donné qu’une adresse IP, un masque de sous-réseau, une passerelle et le DNS sont attribués automatiquement lorsque le protocole DHCP est sélectionné, il n’est pas nécessaire de les entrer manuellement.

1. Branchez le port LAN du panneau arrière du téléviseur au modem externe à l’aide d’un câble LAN. 2. Branchez le port modem mural et le modem externe à l’aide d’un câble modem. Port modem mural

Panneau arrière du téléviseur

1 Câble LAN Vous pouvez relier le LAN par un routeur.

Port modem mural Modem externe (ADSL/VDSL/câblodistribution)

Panneau arrière du téléviseur

Routeur IP Câble LAN Câble LAN Vous pouvez relier directement le port LAN au téléviseur, selon l’état de votre réseau.

Panneau arrière du téléviseur

Câble LAN N Les bornes (le type de port et son emplacement) de l’appareil externe peuvent varier selon la marque.

N Si l’attribution de l’adresse IP par le serveur DHCP a échoué, mettez le modem externe hors tension, remettez-le sous tension au bout de 10 secondes et réessayez. N Pour les connexions entre le modem externe et le routeur, reportez-vous au mode d’emploi du produit correspondant. N Le téléviseur peut être connecté directement au réseau LAN par l’intermédiaire d’un routeur. N Il n’est pas possible d’utiliser un modem ADSL à connexion manuelle parce qu’il ne prend pas en charge le protocole DHCP. Il faut utiliser un modem ADSL à connexion automatique.

Connexion LAN pour un environnement à adresse IP statique

Les procédures de configuration du réseau à l’aide d’une adresse IP statique sont décrites ci-dessous. Vous devez entrer manuellement l’adresse IP, le masque de sous-réseau, la passerelle et le DNS fournis par votre fournisseur d’accès Internet. 1. Reliez le port LAN au panneau arrière du téléviseur et le port LAN mural à l’aide du câble LAN. Port LAN mural

Panneau arrière du téléviseur

1 Câble LAN Vous pouvez relier le LAN par un routeur.

Panneau arrière du téléviseur

Routeur IP Câble LAN Câble LAN N Les bornes (le type de port et son emplacement) de l’appareil externe peuvent varier selon la marque.

N Si vous utilisez une adresse IP statique, le fournisseur d’accès Internet vous transmettra l’adresse IP, le masque de sousréseau, la passerelle et le DNS. Il faut entrer ces valeurs pour achever la configuration du réseau. Si elles ne sont pas connues, informez-vous auprès de l’administrateur du réseau. N Pour toute information sur la manière de configurer et de connecter un routeur, reportez-vous au mode d’emploi du produit correspondant. N Le téléviseur peut être connecté directement au réseau LAN par l’intermédiaire d’un routeur. N Si vous utilisez un routeur IP qui prend en charge le protocole DHCP, configurez-le en mode DHCP ou à adresse IP statique. N Pour connaître les procédures d’utilisation d’une adresse IP statique, informez-vous auprès de votre fournisseur d’accès Internet.

❑ Connexion au réseau - Sans fil

Vous pouvez accéder sans fil au réseau par un routeur IP sans fil. Panneau arrière du téléviseur

Adaptateur LAN sans fil

1. Branchez l’adaptateur sans fil LAN Samsung à la borne USB1(HDD) ou USB2 du téléviseur.

N Pour utiliser un réseau sans fil, vous avez besoin de l’adaptateur LAN sans fil Samsung (WIS09ABGN). N L’adaptateur LAN sans fil Samsung est vendu séparément. Vous pouvez acheter l'adaptateur LAN sans fil Samsung WIS09ABGN chez un de nos détaillants sélectionnés, dans les boutiques en ligne ou sur le site Samsungparts.com. N Pour utiliser un réseau sans fil, le téléviseur doit être connecté à un routeur IP sans fil. Si le routeur IP sans fil n’est pas compatible avec le mode DHCP, le téléviseur doit utiliser une adresse IP statique ou DHCP pour établir la connexion au réseau sans fil. N L'adaptateur LAN sans fil de Samsung prend en charge IEEE 802.11A, IEEE 802.11B, IEEE 802.11G, IEEE 802.11N. N Activez la fonction de connexion Ping si le routeur IP sans fil permet de l’activer et la désactiver. N Sélectionnez un canal inutilisé pour le routeur IP sans fil. Si ce canal est utilisé par un autre appareil, il y aura des interférences et la communication pourrait échouer. N Si un autre système de sécurité que ceux indiqués ci-dessous est appliqué, il ne fonctionnera pas sur le téléviseur. • L’application de la clé de sécurité pour le routeur AP (routeur IP sans fil) est compatible uniquement avec les paramètres suivants. 1) Mode d’authentification : OPEN, SHARED, WPAPSK, WPA2PSK 2) Type de cryptage : WEP, TKIP, AES • L’application de la clé de sécurité pour le mode Ad hoc est compatible uniquement avec les paramètres suivants. 1) Mode d’authentification : SHARED, WPANONE 2) Type de cryptage : WEP, TKIP, AES N Si votre AP prend en charge WPS (Configuration Wi-Fi protégée), vous pouvez vous connecter au réseau à l’aide de la configuration par touches (PBC) ou d’un NIP (numéro d’identification personnel (PIN)). WPS configurera automatiquemt les clés SSID et WPA, peu importe le mode. N Si l'appareil n'est pas certifié, il ne peut pas être connecté au téléviseur Samsung à l'aide de l'adaptateur LAN sans fil de Samsung.

¦ Configuration du réseau

Connexion au réseau à l’aide d’un câble.

Connexion au réseau sans fil.

Choisissez Câble ou Sans fil comme mode de connexion au réseau.

N Le menu est activé uniquement si l’adaptateur LAN sans fil Samsung est branché.

V-Chip Sous-titres Mélodie Effet lumière Économiseur énergie ISI

: M. écoute act. : Off

Configuration du réseau câblé (lorsque l'option Type de réseau est réglée à Câble)

N Vérifiez si le câble LAN est branché. ● Réglage pr. Internet → Réglage autom. / Réglage manuel ● Test du réseau: Il est possible de tester ou de confirmer l’état de la connexion réseau après avoir configuré le réseau. N Impossible de se connecter à un réseau câblé Si votre fournisseur Internet a enregistré l’adresse MAC de l’appareil utilisé pour vous connecter à Internet pour la première fois et procède à l’authentification de l’adresse MAC chaque fois que vous vous connectez à Internet, il se peut que votre téléviseur ne puisse pas se connecter à Internet puisque son adresse MAC est différente de celle de l’appareil (ordinateur). Le cas échéant, demandez à votre fournisseur Internet la procédure à suivre pour connecter d’autres appareils (par exemple le téléviseur) à Internet. Si votre fournisseur Internet vous demande un mot de passe et un code d’utilisateur pour vous connecter à Internet (ou à un réseau), il se peut que le téléviseur ne puisse pas se connecter à Internet. Le cas échéant, vous devez entrer votre code d’utilisateur ou mot de passe pour la connexion à Internet à l’aide d’un dispositif de partage de la connexion Internet (routeur). La connexion Internet peut échouer en raison d’un problème avec le parefeu. Le cas échéant, communiquez avec votre fournisseur Internet. Si vous êtes incapable de vous connecter à Internet après avoir suivi toutes les procédures données par votre fournisseur Internet, veuillez communiquer avec un centre de service Samsung Electronics au 1-800-SAMSUNG.

Configuration du réseau câblé-Réglage autom.

Si vous branchez le câble LAN et qu’il est prend en charge le protocole DHCP, les paramètres IP sont configurés automatiquement.

Configuration du réseau câblé

Réglage pr. Internet

1. Réglez l'option Type de réseau à Câble.

2. Sélectionnez Configuration du réseau câblé.

Masque de sous-réseau

3. Réglez l'option Réglage pr. Internet à Réglage autom.

N Le protocole Internet est réglé automatiquement.

4. Sélectionnez Test du réseau pour vérifier la connectivité du réseau.

Configuration du réseau câblé-Réglage manuel

Pour brancher le téléviseur au câble LAN à l’aide d’une adresse IP statique, il faut configurer le protocole Internet.

1. Réglez l'option Type de réseau à Câble.

2. Sélectionnez Configuration du réseau câblé.

3. Réglez l'option Réglage pr. Internet à Réglage manuel.

Masque de sous-réseau

4. Configurez les fonctions Adresse IP, Masque de sous-réseau, Passerelle et Serveur

DNS. N Appuyez sur les touches numériques de la télécommande pour configurer le réseau manuellement. 5. Sélectionnez Test du réseau pour vérifier la connectivité du réseau. ■

Configuration du réseau câblé

Réglage pr. Internet

Configuration du réseau sans fil

N Le menu est activé uniquement si l’adaptateur LAN sans fil Samsung est branché. ● Réglage pr. Internet → Réglage autom. / Réglage manuel ● Test du réseau: Il est possible de tester ou de confirmer l’état de la connexion réseau après avoir configuré le réseau.

N Impossible de se connecter à un point d'accès

Votre téléviseur n’arrive pas à trouver le point d’accès configuré en tant que SSID privé (réseau sans fil privé). Le cas échéant, modifiez les paramètres du point d’accès et essayez de nouveau. Si votre fournisseur Internet a enregistré l’adresse MAC de l’appareil utilisé pour vous connecter à Internet pour la première fois et procède à l’authentification de l’adresse MAC chaque fois que vous vous connectez à Internet, il se peut que votre téléviseur ne puisse pas se connecter à Internet puisque son adresse MAC est différente de celle de l’appareil (ordinateur). Le cas échéant, demandez à votre fournisseur Internet la procédure à suivre pour connecter d’autres appareils (par exemple le téléviseur) à Internet. Si vous êtes incapable de vous connecter à Internet après avoir suivi toutes les procédures données par votre fournisseur Internet, veuillez communiquer avec un centre de service Samsung Electronics au 1-800-SAMSUNG. ● Choix du réseau • Point d’accès : Il est possible de sélectionner le routeur IP lorsqu’on utilise un réseau sans fil. N Si un point d’accès sans fil ne se trouve pas dans la liste, appuyez sur la touche rouge. N Lorsque la connexion est établie, le système revient automatiquement à l’écran. N Si un point d’accès nécessitant une authentification de sécurité a été sélectionné : La fenêtre de saisie de la clé de sécurité s’affiche. Saisissez la clé de sécurité et appuyez sur la touche bleue de la télécommande. Configuration du réseau sans fil N Si le type de chiffrement de sécurité est WEP, les touches 0~9, A~F seront Code de sécurité disponibles pendant la saisie de la clé de sécurité.

Branchement WPS (configuration Wi-Fi protégée)

Si la Code de sécurité est déjà configurée : Dans la liste des points d’accès, choisissez

WPS. N Vous pouvez choisir PBC, NIP, Code de sécurité.

n Dépl. `~9 Numéro E Intro. R Retour

Configuration du réseau sans fil

Selectionnez du réseau

PBC NIP Code de sécurité

Branchement à l’aide de PBC : Choisissez un PBC (configuration par touches).

Appuyez sur la touche PBC au-dessus du point d’accès pendant 2 minutes. Attendez que la connexion s’établisse.

Appuyez sur la touche PBC sur le point d'accès.

Nom du point d'accès : AP_1 Effacer

Appuyez sur OK après avoir entré le code NIP pour configurer

Branchement à l’aide de NIP : Choisissez un NIP (numéro d’identification personnel). le point d'accès. Nom du point d'accès : AP_1 N Un message affiche le NIP. Saisissez le NIP au point d’accès du dispositif dans NIP : 12345678 les 2 minutes suivant l’affichage du message. Choisissez OK et attendez que la OK Effacer connexion s’établisse. N Essayez de nouveau si la connexion échoue. N Lorsqu’il est impossible d’établir la connexion après plusieurs tentatives, réinitialisez le point d’ accès. Veuillez consulter le guide pertinent pour change point d’ accès.

Branchement à l’aide de Code de sécurité : Lorsque vous choisissez Code de sécurité, la fenêtre de saisie s’affiche. Saisissez la clé de sécurité et appuyez sur la touche Bleu.

N Essayez de nouveau si la connexion ne fonctionne pas.

Configuration du réseau sans fil

E F H I J K L M N O A B P Q C D R S T U V W X Y Z Numéro

n Dépl. `~9 Numéro E Intro. R Retour

Si la Code de sécurité n’est pas configurée : Si le réglage de sécurité du point d'accès prenant en charge la WPS est fixé à Aucun, vous pouvez sélectionner PBC, NIP, Aucune sécurité. L'option Aucune sécurité vous permet de vous connecter à un point d'accès sans utiliser la fonction WPS.

N Le procédé pour PBC, NIP est le même que celui décrit plus haut. Reportez-vous y si la Code de sécurité est déjà configurée. N Essayez de nouveau si la connexion ne fonctionne pas.

Configuration du réseau sans fil

Selectionnez du réseau

PBC NIP Aucune sécurité

Ad-Hoc : Vous pouvez brancher un appareil portatif sans point d’accès à l’aide de l’adaptateur LAN sans fil Samsung, par un réseau poste à poste.

Comment se brancher à une nouvelle connexion Ad-hoc

1. Choississez Sélectionnez un réseau. La liste des appareils s’affiche. 2. Dans la liste des appareils, appuyez sur la touche bleue de la télécommande, ou sélectionnez Ad-hoc. N Le message La fonctionnalité du système de réseau existant est peut-être restreinte. Souhaitez-vous changer la connexion réseau? s’affiche.

La fonctionnalité du système de réseau existant est peut-être restreinte. Souhaitez-vous changer la connexion réseau?

3. Inscrivez le Nom du réseau (SSID) généré et la Code de sécurité dans l’appareil que vous souhaitez brancher.

Branchement d’un appareil Ad-hoc existant

1. Choississez Sélectionnez un réseau. La liste des appareils s’affiche. 2. Choisissez l’appareil à ajouter dans la liste. 3. Si une clé de sécurité à été utilisée, saisissez-la de nouveau. N Si le réseau ne fonctionne pas normalement, vérifiez de nouveau le Nom du réseau (SSID) : et la Code de sécurité. Une Code de sécurité erronée peut expliquer le mauvais fonctionnement du réseau.

Configuration du réseau sans fil-Réglage autom.

Si vous désirez brancher un point d'accès, le point d'accès doit prendre en charge le protocole de configuration de l’hôte dynamique (DHCP). Seuls les appareils prenant en charge le mode Ad-hoc peuvent être branchés sans DHCP. 1. Réglez l'option Type de réseau à Sans fil. 2. Sélectionnez Configuration du réseau sans fil. 3. Réglez l'option Réglage pr. Internet à Réglage autom. N Le protocole Internet est réglé automatiquement.

Configuration du réseau sans fil

Réglage pr. Internet

Sélectionnez un réseau

Masque de sous-réseau

4. Choisissez un réseau à partir de l'option Sélectionnez un réseau.

5. Sélectionnez Test du réseau pour vérifier la connectivité du réseau.

Configuration du réseau sans fil-Réglage manuel

1. Réglez l'option Type de réseau à Sans fil.

Configuration du réseau sans fil

2. Sélectionnez Configuration du réseau sans fil.

3. Réglez l'option Réglage pr. Internet à Réglage manuel.

Sélectionnez un réseau

4. Configurez les fonctions Adresse IP, Masque de sous-réseau, Passerelle et Serveur

DNS. N Appuyez sur les touches numériques de la télécommande pour configurer le réseau manuellement.

Masque de sous-réseau

5. Choisissez un réseau à partir de l'option Sélectionnez un réseau.

6. Sélectionnez Test du réseau pour vérifier la connectivité du réseau.

ENTRÉE / SUPPORT TEChNIQUE

¦ Menu Input ❑ Liste source

Tv / Av / Composant / PC / hDMI1/DvI / hDMI2 / hDMI / hDMI4 / USB N Vous pouvez sélectionner uniquement les appareils externes déjà branchés au téléviseur.

Dans l'option Liste source, les entrées branchées sont en surbrillance et figurent en haut de la liste. Les entrées non branchées figurent au bas de la liste. N Si des dispositifs USB sont branchés aux prises USB1(hDD) et USB2, ils apparaissent dans la liste sous la forme de USB1 et USB2 dans l'ordre. N L’ordinateur demeure toujours sous tension. N Utilisation des touches de couleur de la télécommande avec l'option Liste source • Rouge (Rafraîchir) : permet de rafraîchir les appareils externes branchés. Appuyez sur cette touche si la source est branchée et activée, mais n'apparaît pas dans la liste. • TOOLS (Outils): affiche les menus Entrer le nom et Información.

Permet de sélectionner le téléviseur ou d'autres sources d’entrée externes comme les lecteurs

DVD/Blu-ray, les câblosélecteur ou les récepteurs satellite (boîtier décodeur) connectés au téléviseur. Permet de sélectionner la source d'entrée de votre choix. O Appuyez sur la touche SOURCE de la télécommande pour afficher une source de signal externe.

Magnétoscope / DvD / Câble STB / Satellite STB / PvR STB / Récepteur A/v / Jeu / Caméscope / PC / DvI / DvI PC / Tv /

IPTv / Blu-ray / hD DvD / DMA Entrez l'appareil connecté aux prises d'entrée pour vous faciliter la sélection de la source d'entrée. N Lorsqu’un PC ayant une résolution de 1920 x 1080@60Hz est branché au port d’entrée hDMI IN1(DvI), vous devez régler le mode hDMI1/DvI à DvI PC dans l'option Entrer le nom du mode Entrée. N Lorsque vous branchez un câble HDMI/DVI dans le port hDMI IN 1(DvI), le réglage DvI ou DvI PC doit être sélectionné dans l’option Entrer le nom du mode Entrée pour le mode hDMI1/DvI.

Si vous croyez qu'il y a un problème d'image, effectuez un essai d'image. Vérifiez le modèle des couleurs à l’écran pour voir si le problème persiste. ● Oui : Si la mire ne s’affiche pas ou s’il y a du bruit dans la mire, sélectionnez Oui. Il est possible que votre téléviseur soit défectueux. Communiquez avec le centre d'appel Samsung pour obtenir de l'assistance. ● Non : Si la mire s'affiche correctement, sélectionnez Non. Il est possible qu'un appareil externe soit défectueux. Veuillez vérifier les connexions. Si le problème persiste, consultez le guide d'utilisation de l'appareil externe.

Mise à jour du logiciel

Guide de connexion HD Contacter Samsung

Puissance signal U Dépl.

[6000-NA]BN68-02112C-Fre.indb 36

2009-03-30 �� 2:24:46

Si vous croyez qu'il y a un problème de son, effectuez un essai de son. Pour vérifier le son, vous pouvez faire jouer dans le téléviseur une mélodie préenregistrée. N Si les haut-parleurs du téléviseur n'émettent aucun son, assurez-vous que le mode Sélect. le haut-parleur est réglé à Hautparleur TV dans le menu Son. N Vous entendrez la mélodie durant l'essai même si le mode Sélect. le haut-parleur est réglé à Haut-p. externe ou si vous avez coupé le son avec la touche MUTE. ● Oui : Si, au cours de l'essai de son, un seul haut-parleur émet du son ou si les deux haut-parleurs n'émettent aucun son, sélectionnez Oui. Il est possible que votre téléviseur soit défectueux. Communiquez avec le centre d'appel Samsung pour obtenir de l'assistance. ● Non : Si les haut-parleurs émettent un son normal, sélectionnez Non. Il est possible qu'un appareil externe soit défectueux. Veuillez vérifier les connexions. Si le problème persiste, consultez le guide d'utilisation de l'appareil externe.

Puissance signal (canaux numériques seulement)

Contrairement aux canaux analogiques, dont la qualité de réception peut varier de neigeuse à claire, les canaux numériques (HDTV) offrent soit une réception parfaite, soit aucune réception. Ainsi, contrairement aux canaux analogiques, vous ne pouvez pas syntoniser les canaux numériques. Cependant, vous pouvez régler votre antenne afin d'améliorer la réception des canaux numériques disponibles. N Si l'indicateur de puissance indique que le signal numérique est faible, déplacez l'antenne de manière à augmenter la puissance du signal. Continuez à régler l’antenne jusqu’à ce que vous trouviez la bonne orientation permettant d'obtenir un signal maximum.

❑ Mise à jour du logiciel

Samsung mettra à votre disposition des mises à niveau du micrologiciel pour votre téléviseur. Les mises à niveaux peuvent être effectuées par l'entremise de votre téléviseur lorsqu'il est connecté à Internet ou en téléchargeant le nouveau micrologiciel sur une clé USB à partir du site samsung.com. N Version actuelle est le logiciel actuellement installé dans votre téléviseur. N Autre logiciel (Backup) vous montre la version précédente qui sera remplacée. N Le logiciel est présenté sous la forme « année/mois/jour_Version ». Plus la date est récente, plus la version logicielle est récente. Nous vous recommandons d'installer la version la plus récente. ■

USB Insérez la clé USB contenant le microgiciel à niveau téléchargé à partir du site samsung.com dans le téléviseur. Veillez à ne pas interrompre l'alimentation ou retirer la clé USB pendant que la procédure de mise à niveau est en cours. Le téléviseur se mettra hors tension et redémarrera automatiquement une fois la mise à niveau terminée. Veuillez vérifier la version du micrologiciel une fois les mises à jour terminées (le numéro de la nouvelle version sera supérieur à celui de l’ancienne). Au moment de la mise à niveau du micrologiciel, les réglages vidéo et audio que vous avez effectués seront remplacés par les réglages par défaut (définis en usine). Nous vous recommandons de prendre en note vos réglages afin de pouvoir les rétablir facilement après la mise à niveau.

Panneau arrière du téléviseur

Clé USB Mise à jour du logiciel

Mises à jour du logiciel par Internet. N Configurez d’abord votre réseau. Pour connaître le détail de l’utilisation de la fonction Réglage du réseau, consultez les instructions sous la rubrique « Configuration du réseau ». (voir pages 30~35) N Si votre connexion Internet ne fonctionne pas correctement la connexion peu être interrompue. Veuillez télécharger de nouveau. Si le problème survient toujours, téléchargez la mise à niveau sur une clé USB et effectuez ensuite la mise à niveau du micrologiciel.

Autre logiciel (Backup)

Si un problème survient avec le micrologiciel et que le fonctionnement du téléviseur est affecté, vous pouvez revenir à la version antérieure du logiciel. N Si le logiciel a été changé, le logiciel existant est affiché. N Vous pouvez remplacer le logiciel actuel par le logiciel en option à l’aide de la fonction Autre logiciel.

❑ Guide de connexion HD Ce menu présente la méthode de branchement qui permet d'obtenir la qualité optimale pour un téléviseur à haute définition.

Reportez-vous à cette rubrique lorsque vous branchez des appareils externes au téléviseur.

Consultez cette rubrique lorsque votre téléviseur ne fonctionne pas correctement ou lorsque vous souhaitez mettre à niveau le logiciel. Vous pouvez consulter l'information concernant le centre d'appel, le produit ou la méthode de téléchargement du logiciel.

¦ Connecting a USB Device 1. Appuyez sur la touche POWER pour mettre le téléviseur sous tension. 2. Branchez un dispositif USB contenant des photos, de la musique ou des fichiers vidéo dans la prise USB1(HDD) ou USB2, située sur le côté du téléviseur.

Panneau arrière du téléviseur

3. Lorsque l’écran de sélection Application s'affiche, appuyez sur la touche ou

ENTERE pour choisir Media Play (USB). N Le MTP (protocole de transfert de média) n’est pas pris en charge. N Le système de fichier prend en charge FAT16, FAT32 et NTFS. Clé USB N Certains types de caméra numérique et de dispositif audio USB pourraient être incompatibles avec ce téléviseur. N Media Play ne prend en charge que les dispositifs USB à mémoire de grande capacité (MSC). MSC est un dispositif de transport mémoire de grande SUM capacité en bloc seulement. Parmi les exemples de MSC, on trouve les disques Thumb, les lecteurs de cartes Flash et USB HDD (USB HUB n'est PHOTO pas pris en charge). N Veuillez vous brancher directement au port USB de votre téléviseur. L’utilisation d’un branchement de câble distinct pourrait entraîner un problème de compatibilité USB. Photo Music Movie Setup N Avant de brancher votre dispositif au téléviseur, veuillez faire une copie de e Quitter Appareil SUM sauvegarde de vos fichiers afin d’éviter les dommages ou les pertes de données. SAMSUNG n’est pas responsable des dommages ou des pertes de données. N Branchez un USB HDD au port dédié, le port USB1(HDD). Avertissement : Ne pas dépasser 1.5 A. N Ne débranchez pas le dispositif USB pendant son chargement. N MSC prend en charge les fichiers MP3 et JPEG ainsi que les fichiers films, tandis qu’un dispositif PTP ne prend en charge que les fichiers JPEG. N Plus la résolution de l’image est élevée, plus elle prend du temps à s’afficher à l’écran. N La résolution JPEG maximale prise en charge est 15360 X 8640 pixels. N Le message « Format fichier non compatible. » s’affiche pour les fichiers non pris en charge ou les fichiers corrompus. N Si la clé de tri est en position Aff. de base, jusqu'à 1000 fichiers peuvent être affichés dans chacun des dossiers. L'autre clé de tri peut afficher jusqu'à 10000 fichiers. N Les fichiers MP3 protégés par DRM, téléchargés de sites payants, ne peuvent être lus. La gestion des droits numériques (DRM) est une technologie qui soutient la création, la distribution et la gestion du contenu de façon intégrée et globale, notamment par la protection des droits et intérêts des fournisseurs de contenu, la prévention de la copie illégale du contenu, ainsi que la gestion de la facturation et des règlements. N Le chargement peut prendre quelques secondes entre chaque photo. À ce moment, l’icône de chargement apparaît à l’écran. N Même si plus de deux dispositifs PTP sont branchés, vous ne pouvez en utiliser qu’un seul à la fois. N Si plusieurs dispositifs MSC sont branchés, certains pourraient ne pas être reconnus. Les dispositifs USB très énergivores (plus de 500 mA ou 5 V) pourraient ne pas être pris en charge. N En cas de surcharge, le message d'avertissement Fail add new device USB1/USB2 Power Overload s'affiche pendant le branchement ou l'utilisation d'un appareil USB, l'appareil pourrait ne pas être reconnu ou ne pas fonctionner correctement. 851.86MB/993.02MB Gratuite

Utilisation des touches de la télécommande dans le menu Media Play

Touche ▲/▼/◄/► ENTERE ∂/∑ RETURN TOOLS ∫ π/μ INFO MEDIA.P

z, EXIT, TV Fonctions

Permet de déplacer le curseur et de choisir un élément. Sélectionnez l'élément en surbrillance. En mode de lecture d’un diaporama, d’un film ou de musique : - Appuyer sur la touche ENTERE pendant la lecture la met en pause. - Appuyer sur la touche ENTERE pendant la pause reprend la lecture. Lire ou mettre en pause le diaporama, la musique ou le film. Permet de retourner au menu précédent. Exécuter diverses fonctions des menus Photo, Music et Movie. Arrêter le diaporama, la musique ou le film en cours. Passer au groupe de classement précédent ou suivant. Afficher l’information sur le fichier. Quitter le mode Media Play. Arrêter le mode Media Play et revenir au mode téléviseur.

¦ Fonction Media Play

Cette fonction permet de visualiser des photographies et de lire des fichiers musicaux ou des films enregistrés sur un dispositif USB à mémoire de grande capacité (MSC).

Entrée dans le menu Media Play (USB)

1. Appuyez sur la touche MENU. Appuyez sur la touche ▲ ou ▼ pour sélectionner Application, puis sur ENTERE.

2. Appuyez sur la touche ▲ ou ▼ pour choisir Media Play (USB), puis sur la touche ENTERE. N Le menu Media Play (USB) s’affiche.

O Appuyez sur la touche MEDIA.P de la télécommande pour afficher le menu

O Appuyez sur la touche SOURCE de la télécommande pour afficher la liste des sources. Appuyez ensuite sur la touche ▲ ou ▼ pour choisir USB.

3. Appuyez sur la touche rouge, suivie de la touche ▲ ou ▼, pour choisir la mémoire USB. Appuyez sur la touche ENTERE.

N Cette fonction varie selon de dispositif de mémoire USB utilisé. N Le nom du dispositif USB choisi s’affiche dans l'angle inférieur gauche de l’écran. 4. Appuyez sur la touche ◄ ou ► pour choisir une icône (Photo, Music, Movie, Setup), puis sur ENTERE. N Pour quitter le mode Media Play, appuyez sur la touche MEDIA.P de la télécommande.

Retrait sûr d’un dispositif de mémoire USB Il est possible de retirer le dispositif du téléviseur de façon sûre.

1. Appuyez sur la touche TOOLS pendant l’affichage de la liste des fichiers Media Play, ou pendant la lecture d’un diaporama, de musique ou d’un film.

2. Appuyez sur la touche ▲ ou ▼ pour choisir Supp. sécurité, puis sur ENTERE.

3. Retirez le dispositif USB du téléviseur.

Lire groupe courant. Information Supp. sécurité 1235.jpg

Régl fav Choisir T Outils R Retour

Section Liste des clés de tri

Section Liste des groupes

Section Liste des fichiers

Régl fav Choisir T Outils R Retour

Passez à la section « Liste des clés de tri », « Liste de groupe » ou « Liste des fichiers » à l’aide des flèches verticales. Après avoir choisi une section, appuyez sur la touche ◄ ou ► pour choisir un élément.

1 Clé de tri actuelle : Ce champ indique le critère de classement actuel des fichiers. Appuyez sur la touche ◄ ou ► pour modifier le critère de classement des fichiers. 2 Affichage des groupes : Affiche les groupes détaillés ou les fichiers selon la clé de tri choisie. Le groupe de classement comprenant le fichier sélectionné est mis en surbrillance. 3 Fichier actuellement sélectionné : Le fichier sélectionné est le fichier que vous commandez. Les fichiers photo et film s’affichent sous forme de vignettes. 4 Dispositif actuel : Affiche le nom du dispositif sélectionné. Appuyez sur la touche rouge pour choisir un dispositif.  Touche rouge (Appareil) : Sélectionne un dispositif branché. 5 Éléments d’aide  Touche verte (Régl fav) : Modifie le réglage favori du fichier sélectionné. Appuyez sur cette touche à répétition jusqu’à ce que la valeur désirée s’affiche.  Touche jaune (Choisir) : Choisit un fichier dans la liste. Les fichiers sélectionnés sont marqués du symbole c. Appuyez une fois de plus sur la touche jaune pour annuler votre choix.  TOOLS(Outils) : Affiche les options de menu (les options de menu varient selon l’état actuel). 6 Information sur la sélection d'éléments : Affiche le nombre de fichiers sélectionnés à l'aide de la touche jaune.

¦ Classement de la liste des photos

Il est possible de classer les photos de la liste selon un critère particulier. Couleur

1. Appuyez sur la touche MEDIA.P.

2. Appuyez sur la touche ◄ ou ► pour choisir Photo, puis sur ENTERE.

3. Appuyez sur la touche ▲ pour passer à la section Clé de tri. 4. Appuyez sur la touche ◄ ou ► pour choisir un critère de classement. (Aff. de base, P. date, Couleur, Dossier, P. préf.) N Les photos sont classées selon le nouveau critère.

Régl fav Choisir T Outils R Retour

SUM Appareil 5. Appuyez sur la touche ▼ pour passer à la section Liste des fichiers. Appuyez sur la touche ∂ (Lecture)/ENTERE pour lancer le diaporama dans l’ordre que vous avez choisi. N Pour passer au groupe précédent ou suivant, appuyez sur la touche π (REW) ou μ (FF). N L’information relative à la photo se règle automatiquement. L’information sur la couleur extraite d’un fichier photo peut être différente de ce à quoi vous vous attendez. Vous pouvez modifier la couleur et les préférences. N PTP ne prend pas en charge le mode de classement par dossier.

Affiche les dossiers du dispositif de mémoire USB. Lorsque vous choisissez un dossier et que vous appuyez sur la touche ENTERE, seuls les fichiers photo du dossier choisi sont affichés. N Il n’est pas possible de régler les fichiers favoris dans le classement Aff. de base.

Les photos sont classées par date. Elles sont classées par mois et par année à partir de la photo la plus récente.

❑ Couleur → Rouge / Jaune / Vert / Bleu / Magenta / Noir / Gris / Non classés

Les photos sont classées par couleur. Il est possible de modifier l’information de couleur d’une photo. N Activez l’option Utiliser l’aff. Couleur du menu Setup avant de classer les photos par couleur.

Les photos sont classées par dossier. S’il y a beaucoup de dossiers dans le dispositif USB, les fichiers photo sont affichés dans l’ordre, dans chaque dossier. Les fichiers photo du dossier racine est affiché en premier et les autres dans l’ordre alphabétique, par nom.

❑ P. préf. → FFF / FFF / FFF / FFF Les photos sont classées par préférence (Favori). Il est possible de modifier les préférences de photo.

N Modification du réglage favori Choisissez la photo désirée dans la liste des photos, et appuyez ensuite à répétition sur la touche verte, jusqu’à l’affichage du réglage désiré. N Jusqu’à 3 étoiles peuvent être sélectionnées. N Les étoiles servent à des fins de regroupement seulement. Par exemple, un média trois étoiles n'a pas priorité sur un média une étoile.

¦ Options du menu Liste des photos

1. Appuyez sur la touche MEDIA.P. Aff. de base P. date

2. Appuyez sur la touche ◄ ou ► pour choisir Photo, puis sur ENTERE.

3. Appuyez sur la touche ◄ ou ► pour choisir le fichier photo désiré. N Sélection de plusieurs photos • Appuyez sur la touche ◄ ou ► pour choisir le fichier photo désiré. Appuyez ensuite sur la touche jaune. • Répétez l’étape précédente pour sélectionner plusieurs fichiers photo. • Le symbole c s’affiche à côté du fichier photo sélectionné. 4. Appuyez sur la touche TOOLS. N Les options de menu varient selon l’état actuel.

Lire groupe courant. Mod. info groupe Information 1236.jpg 1237.jpg 1235.jpgsécurité Supp.

Régl fav Choisir T Outils R Retour

Ce menu permet de lire un diaporama créé à l’aide des fichiers photo du dispositif de mémoire USB.

❑ Lire groupe courant.

Ce menu permet de lire un diaporama créé à l’aide des fichiers photo du groupe de classement choisi.

❑ Mod. info groupe (lorsque la clé de tri est Couleur)

Vous pouvez modifier l’information de couleur d’un fichier photo (ou d’un groupe de fichiers) pour les transférer d’un groupe de couleur à un autre. N La couleur réelle de la photo n’est pas modifiée. N L’information de groupe du fichier actuel est mise à jour et les photos sont déplacées dans le nouveau groupe de couleur. N Pour modifier l’information de plusieurs fichiers, sélectionnez les fichiers désirés à l’aide de la touche jaune.

❑ Désélect. tout (quand au moins un fichier est sélectionné)

Vous pouvez désélectionner tous les fichiers. N Le symbole c indiquant que le fichier correspondant est sélectionné disparaît.

L’information du fichier photo, notamment le nom, la taille, la résolution, la date de modification et le chemin, est affichée. N Vous pouvez afficher l’information des fichiers photo pendant un diaporama, à l’aide de la même procédure. O Appuyez sur la touche INFO pour afficher l’information.

Il est possible de retirer le dispositif du téléviseur de façon sûre.

¦ Lecture d’une photo ou d’un diaporama

Lecture d’un diaporama 1. Appuyez sur la touche ▼ pour sélectionner la section Liste des fichiers.

2. Appuyez sur la touche TOOLS.

3. Appuyez sur la touche ▲ ou ▼ pour choisir Diaporama, puis sur ENTERE.

N Tous les fichiers de la liste des photos feront partie du diaporama.

N Pendant le diaporama, les fichiers s’affichent dans l’ordre, à partir du fichier affiché.

N Le diaporama se déroule dans l’ordre de classement de la section Liste des fichiers. N Les fichiers musicaux peuvent être lus automatiquement pendant le diaporama si l’option Musique de fond est réglée à On. O Pendant l’affichage d’une photo, appuyez sur la touche ∂(Lecture)/ENTERE de la télécommande pour lancer le diaporama. N Touches de commande du diaporama Touche ENTERE ∂ ∑ ∫ π/μ TOOLS

Lire groupe courant. Information Supp. sécurité 1235.jpg

Régl fav Choisir T Outils R Retour

Lecture / pause du diaporama. Lecture du diaporama. Pause du diaporama. Quitter le diaporama et retourner à la liste des photos. Modifier la vitesse de lecture du diaporama. Exécuter diverses fonctions des menus Photo.

1234.jpg 580x765 2008/12/02 5/15

Lecture du groupe courant

1. Appuyez sur la touche ▲ pour passer à la section Clé de tri.

2. Appuyez sur la touche ◄ ou ► pour choisir un critère de classement.

3. Appuyez sur la touche ▼ pour passer à la section Liste des groupes. 4. Choisissez un groupe à l’aide des touches ◄ ou ►. 5. Appuyez sur la touche ∂ (Lecture). Un diaporama commence avec les fichiers du groupe choisi. ●

Régl fav Choisir T Outils R Retour

1. Choisissez une clé de tri. Choisissez ensuite les photos du groupe désiré dans la section Liste des fichiers.

N Pour passer au groupe précédent ou suivant, appuyez sur la touche π (REW) ou µ (FF). 2. Appuyez sur la touche TOOLS. 3. Appuyez sur la touche ▲ ou ▼ pour choisir Lire groupe courant., puis sur ENTERE. N Toutes les photos du groupe de classement feront partie du diaporama.

Lecture d’un diaporama composé des fichiers choisis seulement

1. Appuyez sur la touche ▼ pour sélectionner la section Liste des fichiers. 2. Appuyez sur la touche ◄ ou ► pour choisir la photo désirée dans la section Liste des fichiers. 3. Appuyez sur la touche jaune. 4. Répétez la procédure ci-dessus pour choisir plusieurs photos. N Le symbole cs’affiche à la gauche de la photo choisie. N Un diaporama doit contenir plus d’un fichier. N Pour désélectionner tous les fichiers, appuyez sur la touche TOOLS et choisissez Désélect. tout. 5. Appuyez sur la touche ∂ (Lecture)/ENTERE. N Les fichiers sélectionnés feront partie du diaporama. ●

1. Dans la section Liste des fichiers, appuyez sur la touche jaune pour choisir les photos désirées.

2. Appuyez sur la touche TOOLS. 3. Appuyez sur la touche ▲ ou ▼ pour choisir Diaporama, puis sur ENTERE. N Les fichiers sélectionnés feront partie du diaporama.

¦ Options du menu Diaporama

1. Pendant le diaporama (ou pendant l’affichage d’une photo), appuyez sur la touche TOOLS pour régler l’option. 2. Appuyez sur la touche ▲ ou ▼ pour choisir l’option voulue, puis sur ENTERE.

Arrêter le diaporama Vitesse du diap.

❑ Arrêter le diaporama / Dém. Diaporama

Musique de fond Réglage de l'image

Vous pouvez lancer ou arrêter un diaporama.

❑ Vitesse du diap. → Lent / Normal / Rapide

Vous pouvez choisir la vitesse du diaporama.

N Cette fonction n’est accessible que pendant un diaporama. N Vous pouvez également modifier la vitesse du diaporama en appuyant sur la touche π (REW) ou μ (FF) pendant le diaporama.

Vous pouvez choisir l’effet de transition à l’écran du diaporama. ■

Aucun / Fondu1 / Fondu2 / Masquer / Spirale / Damier / Linéaire / Escaliers / Volet / Aléatoire

N Cette fonction n’est accessible que pendant un diaporama.

Vous pouvez faire pivoter les photos enregistrées sur un dispositif de mémoire USB. N Chaque fois que vous appuyez sur la touche ◄, l’image pivote de 270˚, 180˚, 90˚ et 0˚. N Chaque fois que vous appuyez sur la touche ►, l’image pivote de 90˚, 180˚, 270˚ et 0˚. N Le fichier pivoté n’est pas sauvegardé.

Vous pouvez agrandir les photos enregistrées sur un dispositif de mémoire USB. (x1 → x2 → x4) N Pour déplacer la photo agrandie, appuyez sur la touche ENTERE, suivie des touches ▲/▼/◄/►. Remarque : lorsque l’image agrandie est plus petite que sa taille originale à l’écran, le changement d’emplacement ne fonctionne pas. N Le fichier agrandi n’est pas sauvegardé.

Vous pouvez choisir la musique de fond en regardant un diaporama. N Pour utiliser cette fonction, de la musique et des photos doivent être sauvegardés sur le dispositif USB. N Le chargement des fichiers musicaux est nécessaire pour modifier le mode BGM. Lecture des fichiers musicaux dans la catégorie à charger. ■

Musique de fond → Off / On

● Off: La musique de fond n’est pas lue. ● On: Lorsque la musique de fond est accessible, elle est lue lorsque vous choisissez On.

Mode mus. de fond → Ambiance / Fichier sélect. / Lect. al.

Vous pouvez choisir un mode pour la musique de fond.

Ambiance → Énergique / Rythmé / Triste / Stimulant / Calme / Non classés

La musique d’ambiance choisie est réglée comme musique de fond. N Si vous réglez le Mode mus. de fond à Ambiance, vous pouvez choisir une ambiance.

Sél. Fichier musical (0 Fich. Sél.)

Seul le fichier choisi est réglé comme musique de fond. N Si vous réglez le Mode mus. de fond à Fichier sélect., vous pouvez choisir un fichier musical.

❑ Réglage de l'image / Réglage du son

Vous pouvez choisir les réglages de l’image et les réglages sonores.

L’information du fichier photo s’affiche.

Il est possible de retirer le dispositif du téléviseur de façon sûre.

1. Appuyez sur la touche MEDIA.P.

2. Appuyez sur la touche ◄ ou ► pour choisir Music, puis sur ENTERE.

3. Appuyez sur la touche ▲ pour passer à la section Clé de tri.

4. Appuyez sur la touche ◄ ou ► pour choisir un critère de classement. (Aff. de base, Titre, P. artis., Ambiance, Genre, Dossier, P. préf.) N Les fichiers musicaux sont classés selon le critère nouvellement choisi.

Régl fav Choisir T Outils R Retour

SUM Appareil 5. Appuyez sur la touche ▼ pour passer à la section Liste des fichiers. Appuyez sur la touche ∂(Lecture) / ENTERE pour lancer la lecture musicale dans l’ordre choisi par l’utilisateur. N Pour passer au groupe précédent ou suivant, appuyez sur la touche π (REW) ou μ (FF). N L’information relative à la musique est réglée automatiquement. L’information Mood extraite d’un fichier musical peut être différente de ce à quoi s’attend l’utilisateur. Vous pouvez modifier l'ambiance et les préférences. N S’il n’y a pas de titre pour un fichier musical, le nom du fichier est affiché. N S’il n’existe aucune information sur l’artiste, l’album, l’année ou le genre, l’élément correspondant affiché est vierge.

Affiche les dossiers du dispositif de mémoire USB. Lorsque vous choisissez un dossier et que vous appuyez sur la touche ENTERE, seuls les fichiers musicaux du dossier choisi sont affichés. N Il n’est pas possible de régler les fichiers favoris dans le classement Aff. de base.

Les fichiers musicaux sont classés par ordre de symbole/numéro/alphabétique/spécial et affichés.

Les fichiers musicaux sont classés par artiste, par ordre de symbole/numéro/alphabétique/spécial.

❑ Ambiance → Énergique / Rythmé / Triste / Stimulant / Calme / Non classés

Les fichiers musicaux sont classés par ambiance. Il est possible de modifier l’information d’ambiance de la musique.

Les fichiers musicaux sont classés par genre.

Les fichiers musicaux sont classés par dossier. S’il y a beaucoup de dossiers dans le dispositif USB, les fichiers sont affichés dans l’ordre dans chacun des dossiers. Le fichier musical dans le dossier source est affiché en premier et les autres dans l’ordre alphabétique par nom.

❑ P. préf. → FFF / FFF / FFF / FFF Les fichiers musicaux sont classés par préférence (Favori). Il est possible de modifier les préférences des fichiers musicaux.

N Modification du réglage favori Choisissez le fichier musical désiré dans la section Liste des fichiers, et appuyez ensuite à répétition sur la touche verte, jusqu’à l’affichage du réglage désiré. N Jusqu’à 3 étoiles peuvent être sélectionnées. N Les étoiles servent à des fins de regroupement seulement. Par exemple, un média trois étoiles n'a pas priorité sur un média une étoile.

¦ Options du menu Liste de fichiers musicaux

1. Appuyez sur la touche MEDIA.P. 2. Appuyez sur la touche ◄ ou ► pour choisir Music, puis sur ENTERE. 3. Appuyez sur la touche ◄ ou ► pour sélectionner le fichier musical désiré. N Sélection de plusieurs fichiers musicaux • Appuyez sur la touche ◄ ou ► pour choisir le fichier musical désiré. Appuyez ensuite sur la touche jaune. • Répéter l’étape précédente pour sélectionner plusieurs fichiers musicaux. • Le symbole c s’affiche à côté du fichier musical sélectionné. 4. Appuyez sur la touche TOOLS. N Les options de menu varient selon l’état actuel.

Lire groupe courant.

Information Supp. sécurité HaHaHa

Régl fav Choisir T Outils R Retour

❑ Lire groupe courant.

Ce menu permet de lire des fichiers musicaux du groupe de classement choisi.

❑ Mod. info groupe (lorsque la clé de tri est Ambiance)

Il est possible de modifier l’information d’ambiance des fichiers musicaux. L’information de groupe du fichier actuel est mise à jour et le fichier est déplacé dans le nouveau groupe. N Pour modifier l’information de plusieurs fichiers, sélectionnez les fichiers désirés à l’aide de la touche jaune.

❑ Désélect. tout (quand au moins un fichier est sélectionné)

Vous pouvez désélectionner tous les fichiers. N Le symbole c indiquant que le fichier correspondant est sélectionné disparaît.

L’information du fichier musical, notamment le nom, la taille, la date de modification et le chemin d'accès, est affichée. N Vous pouvez afficher l’information des fichiers musicaux pendant la Lire groupe courant., à l’aide de la même marche à suivre. O Appuyez sur la touche INFO pour afficher l’information.

Il est possible de retirer le dispositif du téléviseur de façon sûre.

Lecture d’un fichier musical 1. Appuyez sur la touche ▼ pour sélectionner la section Liste des fichiers. 2. Appuyez sur la touche ◄ ou ► pour sélectionner le fichier musical à lire.

▶ 00:00:04 / 00:04:04 3/37

3. Appuyez sur la touche ∂ (Lecture)/ENTERE.

N Ce menu affiche uniquement les fichiers pourvus d’une extension MP3. Les fichiers comportant d’autres extensions ne sont pas affichés, même s’ils sont sauvegardés sur le dispositif USB. N Le fichier sélectionné est affiché en tête de liste avec sa durée de lecture. E Pause ◀▶ Préc/Suiv T Outils R Retour SUM N Pour régler le volume de la musique, appuyez sur la touche de volume de la télécommande. Pour couper le son, appuyer sur la touche MUTE de la télécommande. N Si le volume semble étrange pendant la lecture de fichiers MP3, réglez l’Égaliseur et le SRS TruSurround HD du menu Son (un fichier MP3 surmodulé peut causer des problèmes sonores). N Si la durée du fichier musical ne se trouve pas au début du fichier, sa durée de lecture pourrait s’afficher sous la forme « 00:00:00 ». N π (REW) ou μ (FF) ne fonctionnent pas pendant la lecture. N Touches de commande de lecture de la musique Touche ENTERE ∂ ∑ ∫

Lecture/pause du fichier musical. Lecture du fichier musical Pause du fichier musical Quitter le mode de lecture et revenir à la liste de musique. Exécuter diverses fonctions du menu Musique.

N Icône d’information de la fonction Musique p q

Répète la lecture de tous les fichiers musicaux (ou du fichier sélectionné) dans le dossier. Modo rep. réglé à On.

Lecture unique de tous les fichiers musicaux (ou du fichier sélectionné) dans le dossier. Modo rep. réglé à Off.

Lecture du groupe musical

1. Appuyez sur la touche ▲ pour passer à la section Clé de tri. 2. Appuyez sur la touche ◄ ou ► pour choisir un critère de classement. 3 Appuyez sur la touche ▼ ou ENTERE pour passer à la section Liste des groupes. 4. Appuyez sur la touche ∂ (Lecture). La lecture des fichiers du groupe choisi s'amorce. ●

1. Choisissez une clé de tri. Choisissez ensuite les fichiers du groupe désiré dans la section Liste des fichiers.

N Pour passer au groupe précédent ou suivant, appuyez sur la touche π (REW) ou µ (FF). 2. Appuyez sur la touche TOOLS. 3. Appuyez sur la touche ▲ ou ▼ pour choisir Lire groupe courant., puis sur ENTERE. N Les fichiers musicaux contenus dans le groupe de tri du fichier sélectionné sont lus.

Lecture des fichiers musicaux sélectionnés

1. Appuyez sur la touche ▼ pour sélectionner la section Liste des fichiers. 2. Appuyez sur la touche ◄ ou ► pour choisir le fichier musical désiré. 3. Appuyez sur la touche jaune. 4. Répétez l’étape précédente pour sélectionner plusieurs fichiers musicaux. N Le symbole c apparaît à gauche du fichier musical sélectionné. N Pour désélectionner tous les fichiers, appuyez sur la touche TOOLS et choisissez Désélect. tout. 5. Appuyez sur la touche ∂ (Lecture)/ENTERE. N Les fichiers choisis sont lus.

¦ Options du menu Lecture de la musique

Options du menu Lecture de la musique Outils

Vous pouvez lire des fichiers musicaux à répétition.

Information Supp. sécurité

❑ Réglage de l'image / Réglage du son

Vous pouvez choisir les réglages de l’image et les réglages sonores.

U Dépl. L Réglage e Quitter

L’information du fichier musical s’affiche.

Il est possible de retirer le dispositif du téléviseur de façon sûre.

¦ Classement de la liste des films

Il est possible de classer les films dans la liste selon un critère de classement particulier.

1. Appuyez sur la touche MEDIA.P.

2. Appuyez sur la touche ◄ ou ► pour choisir Movie, puis sur ENTERE. 3. Appuyez sur la touche ▲ pour passer à la section Clé de tri. 4. Appuyez sur la touche ◄ ou ► pour choisir un critère de classement. (Aff. de base, P. date, Titre, Dossier, P. préf.) N Les fichiers film sont classés selon le critère nouvellement choisi.

5. Appuyez sur la touche ∂ (Lecture)/ENTERE pour lancer le film dans l’ordre choisi.

N L’information relative au film est réglée automatiquement. Il est possible de modifier les préférences.

Régl fav Choisir T Outils R Retour

Affiche les dossiers du dispositif de mémoire USB. Lorsque vous choisissez un dossier et que vous appuyez sur la touche ENTERE, seuls les fichiers film du dossier choisi sont affichés. N Il n’est pas possible de régler les fichiers favoris dans le classement Aff. de base.

Les films sont classés par date. Ils sont classées par année et par mois, à partir du film le plus récent.

Les films sont classés par titre, par ordre de symbole/numéro/alphabétique/spécial.

S’il y a beaucoup de dossiers dans le dispositif USB, les fichiers film sont affichés dans l’ordre, dans chaque dossier. Le fichier film dans le dossier source est affiché en premier et les autres le sont ensuite, par ordre alphabétique de nom.

❑ P. préf. → FFF / FFF / FFF / FFF Les films sont classés par préférence. (favori). Il est possible de modifier les prédérences de film.

N Modification du réglage favori Choisissez le fichier film désiré dans la section Liste des fichiers, et appuyez ensuite à répétition sur la touche verte, jusqu’à l’affichage du réglage désiré. N Jusqu’à 3 étoiles peuvent être sélectionnées. N Les étoiles servent à des fins de regroupement seulement. Par exemple, un média trois étoiles n'a pas priorité sur un média une étoile.

¦ Options du menu Liste des films

1. Appuyez sur la touche MEDIA.P. Titre

2. Appuyez sur la touche ◄ ou ► pour choisir Movie, puis sur ENTERE.

3. Appuyez sur la touche ◄ ou ► pour sélectionner le fichier film désiré. N Sélection de plusieurs fichiers film • Appuyez sur la touche ◄ ou ► pour choisir le fichier film désiré. Appuyez ensuite sur la touche jaune. • Répétez la marche à suivre ci-dessus pour sélectionner plusieurs fichiers film. • Le symbole c s’affiche à côté du fichier film sélectionné.

Lire groupe courant.

Information Supp. sécurité 1235.avi

Régl fav Choisir T Outils R Retour

4. Appuyez sur la touche TOOLS.

N Les options de menu varient selon l’état actuel.

❑ Lire groupe courant.

Ce menu ne permet de que lire les fichiers film du groupe de classement choisi.

❑ Désélect. tout (quand au moins un fichier est sélectionné)

Vous pouvez désélectionner tous les fichiers. N Le symbole c indiquant que le fichier correspondant est sélectionné disparaît.

L’information du fichier film, notamment le nom, la taille, la date de modification et le chemin d'accès, est affichée. N Appuyez sur la touche INFO pour afficher l’information.

Il est possible de retirer le dispositif du téléviseur de façon sûre.

¦ Lecture d’un fichier film

Lecture d’un fichier film 1. Appuyez sur la touche ▼ pour sélectionner la section Liste des fichiers.

▶ p 00:00:01 / 00:05:30 3/37

2. Appuyez sur la touche ◄ ou ► pour choisir le fichier film à lire.

3. Appuyez sur la touche ∂ (Lecture)/ENTERE. N Le fichier sélectionné est lu. N Le fichier sélectionné est affiché en tête de liste avec sa durée de lecture. N Lorsqu’elle n'est pas détectée au début du fichier, la durée de lecture d’un fichier film peut s’afficher sous la forme « 00:00:00 ». N Vous pouvez lire des fichiers jeux multimédias passionnants, mais la fonction de jeux n’est pas prise en charge.

SUM E Pause ◀ ▶ Saut

N Formats de sous-titre pris en charge

Nom MPEG-4 time-based text SAMI SubRip SubViewer

Micro DVD Extension de fichier

.ttxt .smi .srt .sub .sub ou .txt

N Formats de fichiers films compatibles

Extension de fichier

AVI Compression / décompression audio

N Touches de commande de lecture vidéo

Touche ENTERE ∂ ∑ TOOLS ∫ ◄/► ▲/▼ μ

Lecture/pause du fichier film Lecture du fichier film Pause du fichier film Exécuter diverses fonctions du menu Film. Quitter le mode de lecture et revenir à la liste des films. Avance ou recule dans le fichier film. Se déplacer au début ou à la fin du fichier. Lit le fichier à vitesse double. Selon le fichier film, cette fonction pourrait ne pas être prise en charge.

Lecture du groupe de films

1. Appuyez sur la touche ▲ pour passer à la section Clé de tri. 2. Appuyez sur la touche ◄ ou ► pour choisir un critère de classement. 3 Appuyez sur la touche ▼ ou ENTERE pour passer à la section Liste des groupes. 4. Appuyez sur la touche ∂ (Lecture). Seuls les fichiers du groupe choisi sont lus. ●

1. Choisissez une clé de tri. Choisissez ensuite les fichiers du groupe désiré dans la section Liste des fichiers.

N Pour passer au groupe précédent ou suivant, appuyez sur la touche π (REW) ou µ (FF). 2. Appuyez sur la touche TOOLS. 3. Appuyez sur la touche ▲ ou ▼ pour choisir Lire groupe courant., puis sur ENTERE. N Les fichiers film du groupe de classement, y compris le fichier sélectionné, sont lus.

Lecture des fichiers film sélectionnés

1. Appuyez sur la touche ▼ pour sélectionner la section Liste des fichiers. 2. Appuyez sur la touche ◄ ou ► pour choisir le fichier film désiré. 3. Appuyez sur la touche jaune. N Le symbole c apparaît à gauche du fichier film sélectionné. N Pour désélectionner tous les fichiers, appuyez sur la touche TOOLS et choisissez Désélect. tout. 4. Répétez la procédure ci-dessus pour sélectionner plusieurs fichiers film. 5. Appuyez sur la touche ∂ (Lecture)/ENTERE. N Seul le fichier sélectionné est lu.

Fonction de lecture d'un film en continu (reprendre une lecture)

Si vous quittez un film en cours de lecture, vous pouvez en poursuivre la lecture plus tard à partir de l'endroit où vous l'avez arrêté. 1. Appuyez sur la touche ◄ ou ► pour sélectionner dans la section Liste des fichiers celui que vous souhaitez lire en continu. 2. Appuyez sur la touche ∂ (Lecture)/ENTERE. 3. Appuyez sur la touche bleu pour sélectionner Lecture continue (reprendre une lecture). N La lecture du film commence au moment de son interruption. N Si la fonction Rappel lecture cont. Film a été réglée sur On dans le menu de Setup, un message éclair s'affiche lorsque vous reprenez la lecture du film.

¦ Options du menu Lecture de film

Options du menu Lecture de film

Réglage du son Image Format

Vous pouvez lire des fichiers film à répétition.

Réglage des sous-titres

Information Supp. sécurité

❑ Réglage de l'image / Réglage du son

Vous pouvez choisir les réglages de l’image et les réglages sonores.

U Dépl. L Réglage e Quitter

Lecture d’une vidéo à la taille de l’écran du téléviseur.

Lecture d’une vidéo à sa taille d’origine.

❑ Réglage des sous-titres

Vous pouvez réglez le sous-titrage du film. ■

Sous-titres → On / Off

Vous pouvez activer ou désactiver le sous-titrage du film.

Dimension des sous-titres → Petit / Standard / Grand

Vous pouvez modifier la taille des sous-titres.

Synchronis. sous-titres

Vous pouvez modifier la synchronisation des sous-titres.

Rétablir synchr. s-titres

Vous pouvez rétablir la synchronisation réglée des sous-titres.

L’information du fichier film s’affiche.

Il est possible de retirer le dispositif du téléviseur de façon sûre.

¦ Utilisation du menu Setup

Le menu Setup affiche les paramètres du menu Media Play. SUM

1. Appuyez sur la touche MEDIA.P.

2. Appuyez sur la touche ◄ ou ► pour choisir Setup, puis sur ENTERE.

3. Appuyez sur la touche ▲ ou ▼ pour sélectionner l’option désirée.

4. Appuyez sur la touche ◄ ou ► pour sélectionner l’option désirée. N Pour quitter le mode Media Play, appuyez sur la touche MEDIA.P de la télécommande. ■

Utiliser l’aff. Couleur → On / Off

Vous pouvez choisir de classer les photos par couleur. Si vous activez cette option (On), la durée de chargement peut être augmentée par la recherche de l'information sur la couleur des photos. Rappel lecture cont. Film → On / Off Sélectionnez cette fonction pour afficher le message éclair d’aide pour la lecture de film en continu.

Utiliser l’aff. Couleur

◀ Rappel lecture cont. Film Get DivX® VOD registration code Get DivX® VOD deactivation code Tps fct. écran veille

Supp. sécurité Si cette fonction est réglée à ON, le temps de charge augmente pour

recueillir l'info sur couleur.

Obtenir code enreg. vidéo s. dem. DivX® U Dépl. L Réglage R Retour SUM Appareil Affiche le code d'enregistrement autorisé pour le téléviseur. Branchez-vous sur le site Web DivX® et enregistrez votre code dans un compte personnel pour télécharger le fichier d'enregistrement VOD. Lancez l'enregistrement VOD à l'aide de Media Play pour compléter l'enregistrement. N Pour de plus amples renseignements sur la vidéo-sur-demande DivX®, visitez www.DivX.com.

Obtenir code désact. vidéo s. dem. DivX®

Si le DivX® VOD n'est pas enregistré, le code de désactivation de l'enregistrement est affiché. Si vous exécutez cette fonction quand le DivX® VOD est enregistré, l'enregistrement courant DivX® VOD est désactivé.

Tps fct. écran veille → 4 h / 8 h / 10 h

Choisir cette option pour fixer le temps d’attente avant que l’écran de veille ne soit lancé.

Sélectionner cette option pour visualiser l’information sur le dispositif branché.

Il est possible de retirer le dispositif du téléviseur de façon sûre.

¦ Branchement d’appareils Anynet+ Qu’est-ce qu’Anynet+?

Anynet+ est une fonction qui permet de contrôler, à l’aide de la télécommande de votre téléviseur Samsung, tous vos appareils

Samsung prenant en charge Anynet+. Le système Anynet+ peut être utilisé uniquement avec les appareils Samsung dotés de la fonction Anynet+. Afin de vérifier si votre appareil Samsung est doté de cette fonction, vérifiez s’il arbore le logo Anynet+.

Branchement au téléviseur

1. Raccordez la prise hDMI IN (1(DvI), 2, ou 4) du téléviseur à la prise de sortie HDMI OUT de l’appareil Anynet+ correspondant à l’aide du câble HDMI.

Branchement à la chaîne de cinéma maison

Chaîne de cinéma maison

1. Raccordez la prise hDMI IN (1(DvI), 2, ou 4) du téléviseur à la prise de sortie HDMI OUT de l’appareil Anynet+ correspondant à l’aide du câble HDMI.

2. Raccordez la prise d'entrée HDMI IN de la chaîne de cinéma maison et la prise de sortie HDMI OUT de l'appareil Anynet+ correspondant à l'aide d'un câble HDMI. N Branchez le câble optique entre la prise de sortie DIGITAL AUDIO OUT (OPTICAL) du téléviseur et la prise d'entrée audio numérique de la chaîne de cinéma maison. N En suivant les instructions de connexion ci-avant, la prise optique alimente uniquement les périphériques audio 2 canaux. Vous entendrez du son uniquement au niveau des haut-parleurs gauche et droit avant de votre chaîne de cinéma maison et du caisson d'extrêmes graves. Pour avoir le son en 5.1 canaux, branchez la prise de sortie DIGITAL AUDIO OUT (OPTICAL) du récepteur DVD ou satellite (c.-à-d. l'appareil Anynet 1 ou 2) directement à l'amplificateur ou à la chaîne de cinéma maison, et non au téléviseur. N Connexion uniquement à une chaîne de cinéma maison. N Il est possible de brancher un appareil Anynet+ à l’aide du câble HDMI 1.3 Certains câbles HDMI ne prennent pas en charge des fonctions Anynet+. N Anynet+ fonctionne lorsque l’appareil AV compatible avec Anynet+ est en mode Veille ou en mode Marche. N Anynet+ prend en charge jusqu'à 12 appareils audiovisuels. Vous pouvez connecter jusqu’à 3 appareils du même type.

[6000-NA]BN68-02112C-Fre.indb 55

2009-03-30 �� 2:25:00

¦ Configuration de la fonction Anynet+

T Appuyez sur la touche TOOLS pour afficher le menu Outils. Vous pouvez également afficher le menu Anynet+ en sélectionnant Outils → Anynet+ (HDMI-CEC).

Anynet+ (HDMI-CEC) → Arrêt / Marche

Pour utiliser la fonction Anynet+, Anynet+ (HDMI-CEC) doit être à Marche. N Lorsque la fonction Anynet+ (HDMI-CEC) est désactivée, toutes les opérations Anynet+ connexes sont désactivées. Arrêt automatique → Non / Oui Réglage de la mise hors tension automatique, en même temps que celle du téléviseur, d’un appareil Anynet+. N La source active de la télécommande du téléviseur doit être réglée à TV afin de pouvoir utiliser la fonction Anynet+. N Si le mode Arrêt automatique est réglé à Oui, les appareils externes branchés sont également mis hors tension en même temps que le téléviseur. Cependant, si un appareil est en mode d’enregistrement, il se peut qu'il soit mis hors tension ou non.

¦ Permutation entre appareils Anynet+

1. Appuyez sur la touche TOOLS. Appuyez sur la touche ENTERE pour sélectionner la fonction Anynet+ (HDMI-CEC). 2. Appuyez sur la touche ▲ ou ▼ pour sélectionner Liste appareils, puis sur la touche ENTERE. N Anynet+ branchés au téléviseur s'affiche. N S’il est impossible de trouver l’appareil désiré, appuyez sur la touche rouge pour effectuer un balayage des appareils.

Liste appareils Enregistrer: DVDR DVDR MENU DVDR INFO Récepteur: Arrêt Configuration

3. Appuyez sur la touche ▲ ou ▼ pour sélectionner un appareil, puis sur ENTERE. Le

U Dépl. E Intro. R Retour système commande l’appareil sélectionné. N Ce n'est qu'après avoir réglé Anynet+ (HDMI-CEC) à Marche dans le menu Application que le menu Liste appareils s'affiche. N Permuter vers les appareils sélectionnés peut prendre jusqu’à 2 minutes. Il n’est pas possible d’annuler l’opération de permutation. N La durée nécessaire au balayage dépend du nombre d’appareils branchés. N Lorsque le balayage est terminé, le nombre d’appareils trouvés n’est pas affiché. N Bien que le téléviseur recherche automatiquement la liste des appareils quant marche le met sous tension à l’aide la touche de mise sous tension, les appareils qui y sont branchés n’apparaissent pas toujours automatiquement dans la liste lors de sa mise sous tension. Appuyez sur la touche rouge pour rechercher l’appareil branché. N Si vous avez sélectionné un appareil externe en appuyant sur la touche SOURCE, vous ne pouvez pas utiliser la fonction Anynet+. Permutez vers un appareil Anynet+ à l'aide de la fonction Liste appareils.

Le menu Anynet+ varie selon le type et l’état des appareils Anynet+ branchés au téléviseur.

Anynet+ Regarder téléviseur Liste appareils (Nom de Dispositif) MENU (Nom de Dispositif) INFO Enregistrer: (*enregistreur) Arrêter l'enregistrement: (*enregistreur) Récepteur

Anynet+ au mode de diffusion téléviseur. Affiche la liste des appareils Anynet+. Affiche les menus des appareils branchés. Par exemple, si un enregistreur DVD est branché, le menu du disque de celui-ci s’affiche. Affiche les menus de lecture des appareils branchés. Par exemple, si un enregistreur DVD est branché, le menu de lecture du disque de celui-ci s’affiche. Lance aussitôt l’enregistrement sur l’enregistreur. (Disponible seulement pour les appareils avec fonction d’enregistrement.) Arrête l’enregistrement. Le son provient du récepteur.

N Si plusieurs enregistreurs sont branchés, ceux-ci s’affichent comme (*enregistreur). Si un seul enregistreur est branché, il est représenté par (*nom_appareil).

Touches de la télécommande du téléviseur accessibles en mode Anynet+

État de fonctionnement

Après une permutation vers l’appareil, lorsque le menu de l’appareil correspondant s’affiche à l’écran.

Touches numériques /

Touche ▲/▼/◄/►/ ENTERE/

Touches de couleur / Touche EXIT Appareil avec syntoniseur intégré

Après la permutation vers l’appareil, pendant la lecture d’un fichier

Après la permutation vers l’appareil, pendant l’écoute d’une émission télévisée Lorsque le récepteur est activé

π(Recherche vers l’arrière) / μ(Recherche vers l’avant) / ∫(Arrêt) / ∂(Lecture) / ∑(Pause) z

y / MUTE N La fonction Anynet+ ne fonctionne que lorsque la source active de la télécommande du téléviseur est réglée à TV.

N La touche ∏ fonctionne uniquement en mode d'enregistrement. N Vous ne pouvez pas commander les appareils Anynet+ à l'aide des touches du téléviseur. Seule la télécommande du téléviseur permet de commander les appareils Anynet+. N Il est possible que la télécommande du téléviseur ne fonctionne pas dans certaines conditions. Le cas échéant, sélectionnez à nouveau l’appareil Anynet+. N Les fonctions Anynet+ ne fonctionnent pas avec des produits d’autres marques. N Les fonctions des touches π et μ peuvent varier selon l’appareil.

Il est possible d’enregistrer une émission télévisée à l’aide d’un enregistreur Samsung. 1. Appuyez sur la touche TOOLS. Appuyez sur la touche ENTERE pour sélectionner la fonction Anynet+ (HDMI-CEC).

Liste appareils Enregistrer: DVDR

2. Appuyez sur la touche ▲ ou ▼ pour sélectionner « Recording Immediately » et appuyez

DVDR MENU DVDR INFO sur la touche ENTERE. L’enregistrement démarre. Récepteur: Arrêt Configuration N Lorsque plus d’un appareil d’enregistrement est branché Lorsque plusieurs appareils d’enregistrement sont branchés, ils sont énumérés. Appuyez sur la touche ▲ ou ▼ pour sélectionner un appareil d’enregistrement, puis U Dépl. E Intro. R Retour sur ENTERE. L’enregistrement démarre. N Si l’appareil d’enregistrement ne s’affiche pas, Sélectionnez Liste appareils et appuyez sur la touche rouge pour rechercher les appareils. 3. Appuyez sur la touche EXIT pour quitter. N Vous pouvez enregistrer la source en sélectionnant Enregistrement: (nom_appareil). N Appuyez sur la touche ∏ pour enregistrer l'émission que vous êtes en train de regarder. Si vous regardez une vidéo sur un autre appareil, la vidéo de cet appareil est enregistrée. N Avant d’enregistrer, vérifiez si la prise d’antenne est correctement branchée à l’appareil enregistreur. Pour brancher correctement une antenne à un appareil d’enregistrement, consultez le guide d’utilisation de l’appareil.

¦ Écoute par l’intermédiaire d’un récepteur (chaîne de cinéma maison)

Il est possible d’écouter le son par l’intermédiaire d’un récepteur, plutôt que par les hautparleurs du téléviseur. 1. Appuyez sur la touche TOOLS. Appuyez sur la touche ENTERE pour sélectionner la fonction Anynet+ (HDMI-CEC). 2. Appuyez sur la touche ▲ ou ▼ pour sélectionner Récepteur. Appuyez sur la touche ◄ ou ► pour choisir Marche ou Arrêt.

Liste appareils Enregistrer: DVDR DVDR MENU DVDR INFO Récepteur: Arrêt Configuration

3. Appuyez sur la touche EXIT pour quitter.

N Si votre récepteur prend seulement le son en charge, il pourrait ne pas figurer dans la U Dépl. E Intro. R Retour liste des appareils. N Le récepteur fonctionne lorsque la prise d'entrée optique est reliée à la prise de sortie optique DIGITAL AUDIO OUT (OPTICAL) du téléviseur. N Lorsque le récepteur (chaîne de cinéma maison) est réglé à Marche, il est possible d’entendre du son provenant de la prise optique du téléviseur. Lorsque le téléviseur émet des signaux numériques (air), il transmet le son en 5.1 canaux au récepteur de la chaîne de cinéma maison. Lorsque la source est un composant numérique, comme un lecteur DVD, et que ce dernier est branché au téléviseur à l’aide d’un câble HDMI, seul un son à deux canaux est émis par le récepteur de la chaîne de cinéma maison. N S'il y a une interruption de l'alimentation au téléviseur lorsque la fonction Récepteur est réglée à Marche (si le cordon d'alimentation est débranché ou en cas de panne de courant), la fonction Sélect. le haut-parleur peut être réglée à Hautp. externe lorsque vous remettez le téléviseur sous tension.

¦ Dépannage de la fonction Anynet+

Problème Anynet+ ne fonctionne pas.

● Vérifier si l’appareil est bien un appareil Anynet+. Le système Anynet+ ne prend en charge que les appareils Anynet+. ● Ne brancher qu'un seul récepteur (chaîne de cinéma maison). ● Vérifier si le cordon d’alimentation de l’appareil Anynet+ est correctement branché. ● Vérifier les branchements des câbles vidéo/audio/HDMI 1.3 de l’appareil Anynet+. ● Vérifier si la fonction Anynet+ (HDMI-CEC) est réglée à Marche dans le menu Configuration d’Anynet+. ● Vérifier si la télécommande est en mode TV. ● Vérifier s’il s’agit de la télécommande exclusive Anynet+. ● Anynet+ ne fonctionne pas dans certaines conditions. (recherche de canaux, utilisation de Media Play, Prêt à I’emploi, etc.) ● Au moment du branchement ou du débranchement du câble HDMI 1.3, s'assurer d’effectuer une nouvelle détection des appareils ou de mettre le téléviseur hors tension et le redémarrer. ● Vérifier si la fonction Anynet+ de l’appareil Anynet+ est activée. Je souhaite lancer Anynet+. ● Vérifier si l’appareil Anynet+ est correctement branché au téléviseur et si la fonction Anynet+ (HDMI-CEC) est à Marche dans le menu de configuration d' Anynet+ . ● Appuyer sur la touche TV de la télécommande du téléviseur pour permuter vers le téléviseur. Appuyer ensuite sur la touche TOOLS pour afficher le menu Anynet+ et sélectionner le menu désiré. Je souhaite quitter Anynet+. ● Sélectionner Regarder téléviseur dans le menu Anynet+. ● Appuyer sur la touche SOURCE de la télécommande du téléviseur pour sélectionner un appareil autre que les appareils Anynet+. ● Appuyer sur les touches z, CH LIST, PRE-CH et FAV.CH pour changer de mode au téléviseur. (Remarque : la touche des canaux ne fonctionne que si aucun appareil à syntoniseur intégré Anynet+ n’est branché) Le message «Connexion à ● La télécommande ne peut être utilisée pendant la configuration d’Anynet+ ou pour permuter vers un mode de visionnement. I’appareil Anynet+…» s’affiche à l’écran. ● Utiliser la télécommande lorsque le réglage d’Anynet+ ou la permutation vers le mode de visionnement sont terminés. L’appareil Anynet+ ne lit pas. ● Vous ne pouvez pas utiliser la fonction lecture lorsque le mode Plug & Play est en cours d’exécution. L’appareil branché n’est pas ● Vérifier si l’appareil prend en charge les fonctions Anynet+. affiché. ● Vérifier si le câble HDMI 1.3 est bien branché. ● Vérifier si la fonction Anynet+ (HDMI-CEC) est réglée à Marche dans le menu Configuration d’Anynet+. ● Rechercher les appareils Anynet+ à nouveau. ● Seul le câble HDMI 1.3 permet de brancher un appareil Anynet+. Certains câbles HDMI ne prennent pas en charge des fonctions Anynet+. ● S’il y a interruption suite à une anomalie, par exemple si le câble HDMI ou le cordon d’alimentation est déconnecté, ou s’il y a une panne de courant, répéter le balayage de détection. L’émission ne peut pas être ● Vérifier si la prise d’antenne de l’appareil enregistreur est branchée correctement. enregistrée. Le son du téléviseur ne sort ● Brancher le câble optique entre le téléviseur et le récepteur. pas par le récepteur.

Vous pouvez consulter les nouvelles les plus récentes, les cotes de la Bourse et la météo à l'aide du service InfoLink de SAMSUNG.

N Pour de plus amples renseignements sur la configuration du réseau, reportez-vous à la section « Configuration du réseau ». (voir pages 30~35) N Les renseignements fournis provenant du USA TODAY par l'entremise du service InfoLink sont pour les États-Unis seulement. Aucune information pour les autres pays n'est fournie.

Activation du service InfoLink

1. Appuyez sur la touche MENU pour afficher le menu. Appuyez sur la touche ▲ ou ▼ pour sélectionner Application, puis sur ENTERE.

2. Appuyez sur la touche ▲ ou ▼ pour choisir InfoLink, puis sur ENTERE.

3. Appuyez sur la touche ◄ ou ► pour sélectionner un service (Météo, Nouvelles, Actions ou Configuration), puis sur ENTERE. O Appuyez sur la touche INFO.L de la télécommande pour afficher le menu InfoLink.

¦ Utilisation de l’objet Weather Service

1. Appuyez sur la touche INFO.L de la télécommande. 2. Appuyez sur la touche ◄ ou ► pour vous déplacer sur le service Météo et appuyez sur ENTERE.

Configuration de la région

3. Appuyez sur la touche jaune. Entrez le code zip (aux États-Unis seulement) de la région en appuyant sur les touches numérotées de la télécommande puis appuyez sur la touche

ENTERE. N Vous pouvez consulter la météo pour la région sélectionnée.

Prévisions météo E Choisir R Retour Washington

59°F Configuration de l'option Weather

4. Appuyez sur la touche rouge pendant que vous utilisez le service pour modifier l'option Météo du service. 5. Appuyez sur la touche ▲ ou ▼ et sélectionnez l'option Météo. N Pour quitter le service Météo, appuyez sur la touche bleue. N Pour quitter le service InfoLink, appuyez sur la touche EXIT.

¦ Utilisation de l’objet News Service

N Le fournisseur de nouvelles peut être modifié ultérieurement. 1. Appuyez sur la touche INFO.L de la télécommande.

2. Appuyez sur la touche ◄ ou ► pour vous déplacer sur le service Nouvelles et appuyez sur ENTERE.

N Appuyez sur la touche ENTERE pour voir le détail de l'objet. N Appuyez sur la touche ▲ ou ▼ pour voir l'objet précédent ou suivant.

3. Appuyez sur la touche rouge pendant que vous utilisez le service pour modifier l'option

Nouvelles du service.

4. Appuyez sur la touche ▲ ou ▼ et sélectionnez l'option de service Nouvelles.

N L'option de service News varie en fonction du service Web fourni. N Pour quitter le service Nouvelles, appuyez sur la touche bleue. N Pour quitter le service InfoLink, appuyez sur la touche EXIT.

¦ Utilisation de l’objet Stock Service

1. Appuyez sur la touche INFO.L de la télécommande. 2. Appuyez sur la touche ◄ ou ► pour vous déplacer sur le service Actions et appuyez sur ENTERE.

Sommaire du marché Actions et nouvelles

Messages en retard 15 minutes au moins. Les données sont fournies par interastive Data.

3. Appuyez sur la touche rouge pendant que vous utilisez le service pour modifier l'option

Actions du service. 4. Appuyez sur la touche ▲ ou ▼ pour choisir l’option de service Actions, puis sur ENTERE. ■

L'information sur le titre favori est affichée. Appuyez sur la touche jaune pour configurer l'option Actions favorites.

Dow Jones, NASDAQ et S&P 500 sont permutés et l'index, les augmentations ou diminutions et le pourcentage sont affichés.

Actions et nouvelles

Les renseignements du titre favoris, les index et les nouvelles financières sur le Dow Jones, NASDAQ et S&P 500 sont affichés. N Les cotes des titres sont annoncées avec un retard de 15 minutes au moins. N Pour quitter le service Actions, appuyez sur la touche bleue. N Pour quitter le service InfoLink, appuyez sur la touche EXIT.

Configuration des articles Favorite Stocks

1. Appuyez sur la touche jaune lorsque l'option Actions favorites et Actions et nouvelles est sélectionnée. L'écran Set Favorite Stocks s'affiche. 2. Appuyez sur la touche ◄ ou ► pour passer à Category. Appuyer sur la touche ▲ ou ▼ pour choisir une catégorie. Appuyez sur la touche ENTERE. 3. Utilisez la touche ▲ ou ▼ pour sélectionner un article de titre, puis appuyez sur ENTERE. N Le titre sélectionné devient le Actions favorites. N Le symbole c s’affiche à la gauche du nom du titre. N Appuyez de nouveau sur ENTERE pour annuler le paramètre. Le symbole disparaît. N Appuyez sur la touche verte pour annuler toutes les sélections. N Appuyez sur la touche rouge pour basculer entre les choix NYSE etNASDAQ.

Régler n Dépl. E Choisir R Retour

4. Pour compléter la configuration, appuyez sur la touche RETURN.

¦ Configuration d’InfoLink

1. Appuyez sur la touche INFO.L de la télécommande. 2. Appuyez sur la touche ◄ ou ► pour choisir Configuration, puis sur ENTERE. 3. Appuyez sur la touche ▲ ou ▼ pour choisir l’option voulue, puis sur ENTERE. N Pour quitter le service Configuration, appuyez sur la touche RETURN. N Pour quitter le service InfoLink, appuyez sur la touche EXIT.

Lancement auto. Durée de l’affichage Taille de la police Couleur arrière-plan InfoLink’s Position

: 4 heures : Standard : Noir

U Dépl. E Choisir R Retour

Détermine s'il faut lancer automatiquement le mode InfoLink lorsque le téléviseur est sous tension. Vous pouvez sélectionner Arrêt ou Marche.

Durée de l’affichage

Détermine la durée d'affichage des nouvelles à l'écran. Il est possible de sélectionner 4 heures, 8 heures, 10 heures ou Toujours .

Le service InfoLink permet de sélectionner Standard ou Grand .

Couleur arrière-plan

Permet de régler la couleur de l’arrière-plan du service InfoLink. La couleur s'applique à toutes les fenêtres de service, d'option et de configuration.

Permet de régler la position de chaque service InfoLink à l’écran. La sélection peut s’effectuer à partir de six positions InfoLink prédéfinies (Position 1 ~ Position 6).

¦ Dépannage Le tableau ci-dessous dresse la liste des problèmes courants et suggère des solutions. Si aucun de ces conseils de dépannage ne permet de corriger le problème, communiquez avec le service à la clientèle de Samsung en composant le 1-800-SAMSUNG. Problème

Image de qualité médiocre.

Essayez un autre canal. / Réglez l’antenne. / Vérifiez tous les branchements de câbles.

Son de qualité médiocre.

Essayez un autre canal. / Réglez l’antenne.

Aucune image ou aucun son.

Essayez un autre canal. / Appuyez sur la touche SOURCE.

Vérifiez si le téléviseur est branché. / Vérifiez le branchement de l’antenne.

Il n’y a pas de son ou le son est trop Dans un premier temps, vérifiez le volume pour les éléments branchés sur votre bas alors que le volume est réglé téléviseur (récepteur de diffusion numérique, DTV, DVD, récepteur de diffusion par câble, au maximum. magnétoscope, etc.). Réglez ensuite le volume du téléviseur en conséquence. Pour désactiver la transmission du contenu média à partir d'un Sélect. le haut-parleur.

L’image roule verticalement.

Vérifiez tous les branchements des câbles.

La qualité de l’image laisse à désirer.

Effectuez l'essai d'image dans le menu Autodiagnostic.

Le son laisse à désirer.

Effectuez l'essai de son dans le menu Autodiagnostic

La télévision fonctionne irrégulièrement.

Débranchez la télévision pendant 30 secondes puis essayez de nouveau.

Le téléviseur ne s’allume pas.

Vérifiez que la prise électrique fonctionne correctement.

La télécommande ne fonctionne pas.

Remplacez les piles de la télécommande.

Nettoyez la partie supérieure de la télécommande (fenêtre de transmission). Vérifiez les bornes de la batterie.

Message « Vérifier signal câble ».

Assurez- vous que le câble d’interface est solidement branché aux sources PC.

Message « Mode non disponible ».

Vérifiez la résolution maximale et la fréquence vidéo de l’appareil branché.

Comparez ces valeurs aux données des modes d’affichage.

Problème d’écran en télédiffusion numérique.

Vérifiez la puissance du signal numérique et l’entrée de l’antenne.

L’image est trop claire ou trop sombre.

Réglez la luminosité et le contraste. / Utilisez la fonction de réglage fin.

Barres noires à l’écran.

Assurez-vous que votre réception est en haute définition (HD).

Les stations des canaux à haute définition émettent parfois en signaux à définition standard (SD), ce qui peut causer la formation de barres noires. Réglez votre câblosélecteur ou récepteur satellite sur le mode Étirer ou format large pour éliminer les barres.

L’image a une teinte rouge, verte ou rose.

Assurez-vous que les câbles pour composante sont branchés aux prises correspondantes.

Le mode Sous-titres ne fonctionne pas.

Si vous utilisez un câblosélecteur ou un récepteur satellite, vous devez réglez le mode

Sous-titres sur le récepteur et non sur le téléviseur.

Le logiciel de votre câblosélecteur a besoin d’une mise à niveau. Communiquez avec votre câblodistributeur.

La raison peut être une incompatibilité avec votre câblosélecteur. Pour supprimer ce problème, branchez les câbles pour composante.

Des barres horizontales clignotent, scintillent ou tremblent sur l’image.

Ajustez la fonction de réglage de base, puis réglez la fonction de réglage fin.

Des barres verticales clignotent, scintillent ou tremblent sur l’image.

Ajustez la fonction de réglage de base, puis réglez la fonction de réglage fin.

L’écran est noir et le témoin d’alimentation clignote.

Sur votre ordinateur, vérifiez : l’alimentation, le câble de signal. La télévision est en mode gestion d’énergie. Déplacez la souris de l’ordinateur ou appuyez sur une touche du clavier.

Il est possible que l’image ne soit pas stable et qu’elle donne l’impression de vibrer lorsqu’un ordinateur est connecté à l’entrée

Si le réglage est incorrect, utilisez le programme utilitaire de votre ordinateur pour modifier les paramètres d’affichage. Votre téléviseur prend en charge les fonctions d’affichage multibalayage dans les domaines de fréquence suivant :

- Fréquence horizontale (kHz) : 30~60 - Fréquence verticale (Hz) : 60~75 - Taux de rafraîchissement maximum de l’ordinateur (à 60 Hz) : 1920 x 1080

L’image n’est pas centrée sur l’écran.

Réglez la position horizontale et verticale. La position de l’écran doit être réglée sur la source de sortie (c.-à-d. STB) à l’aide d’un signal numérique.

L’image semble déformée dans un angle de l’écran.

Si la fonction Plein écran est sélectionnée pour certains appareils externes, l’image peut sembler déformée dans un angle de l’écran. Ce dommage est causé par les appareils externes et non par le téléviseur.

Le message « Rétablit tous les paramètres aux réglages prédéfinis en usine. » s'affiche.

Ce message s'affiche lorsqu'on maintient la touche EXIT enfoncée pendant quelques instants. Les paramètres sont rétablis aux réglages prédéfinis en usine.

N L’écran TFT DEL utilise un affichage constitué de pixels secondaires (6 220 800) nécessitant une technologie sophistiquée.

Cependant, il se peut qu’il y ait à l’écran quelques pixels lumineux ou noirs. Ces pixels n’ont aucun impact sur les performances de ce produit.

¦ Installation du support

N Préréglage: Placez le guide de support et le collet sur le support et fixez-les à l’aide des vis. Applicables aux modèles (UN32B6000) seulement. Arrière

1. Fixez votre téléviseur DEL sur le support.

N Deux personnes ou plus devraient porter le téléviseur. N S’assurer de bien distinguer le devant et l’arrière du support lors de l’assemblage. N Pour veiller à ce que le téléviseur soit installé sur le support au niveau approprié, n’exercez pas de pression excessive sur les côtés supérieurs droit et gauche du téléviseur.

2. Vissez les vis à la position 1, puis vissez les vis à la position 2.

N Placez l’appareil à la verticale et vissez les vis. Si vous vissez les vis lorsque le téléviseur DEL est en position horizontale, il pourrait pencher vers un côté. 1

¦ Retrait du support

1. Retirez les vis à l’arrière du téléviseur.

2. Séparez le support du téléviseur. N Deux personnes ou plus devraient porter le téléviseur. 3. Placez le couvercle sur l’orifice inférieur.

¦ Disposition des câbles

❑ Installation sur support N Faites passer les fi ls dans le porte-fi l afi n de pas les voir à travers le support transparent.

[6000-NA]BN68-02112C-Fre.indb 64

2009-03-30 �� 2:25:09

¦ Spécifications de l’ensemble d’installation murale (vESA)

Installez votre support mural sur un mur solide et perpendiculaire au plancher. Pour le fixer à d’autres matériaux, veuillez communiquer avec votre détaillant. Si vous l’installez au plafond ou sur un mur incliné, il risque de tomber et de causer des blessures. N Les dimensions standard pour les ensembles de fixation murale figurent dans le tableau ci-dessus. N Un manuel d’installation détaillé et toutes les pièces nécessaires à l’assemblage sont comprises à l’achat de notre ensemble d’installation murale. N N’utilisez pas de vis plus longues que les dimensions standard : elles pourraient endommager l’intérieur du téléviseur. N En ce qui a trait aux supports muraux non conformes aux spécifications de vis de la norme VESA, la longueur des vis peut différer selon leurs spécifications. N N’utilisez pas de vis non conformes aux spécifications de vis de la norme VESA. N Ne serrez pas trop les vis, cela pourrait endommager le produit ou provoquer sa chute et causer des blessures. Samsung décline toute responsabilité eu égard à de tels accidents. N Samsung ne saurait être tenu responsable des dommages au produit ou des blessures occasionnés par l'utilisation d'un support mural non conforme aux spécifications VESA ou non recommandé, ou si le consommateur ne suit pas les instructions d'installation du produit. N Nos modèles de 145 cm (57 po) et 160 cm (63 po) ne sont pas conformes aux spécifications VESA. Par conséquent, vous devez utiliser notre ensemble de fixation conçu pour ces modèles. N Au montage, l'inclinaison du téléviseur ne doit pas dépasser 15 degrés. Type de produits

N’installez pas l'ensemble d'installation murale lorsque le téléviseur est en fonctionnement. Une blessure par choc électrique pourrait en résulter.

[6000-NA]BN68-02112C-Fre.indb 65

2009-03-30 �� 2:25:10

¦ Préparation avant l’installation de l’ensemble de fixation murale

Utilisez l'anneau de support 1 pour installer un support mural provenant d'un autre fabricant.

¦ Utilisation du verrou antivol kensington

Le verrou Kensington est un dispositif permettant de fixer physiquement un système utilisé un endroit public. L’apparence et le mode de verrouillage peuvent être différents de ceux illustrés, selon le fabricant. Veuillez consulter le manuel fourni avec le verrou Kensington pour sa bonne utilisation. N Le verrou doit être acheté séparément. N L'emplacement du verrou Kensington peut varier en fonction du modèle.

1. Insérez le dispositif de verrouillage dans la fente Kensington du téléviseur DEL (1) et tournez-le dans le sens de verrouillage (2).

2. Branchez le câble du verrou Kensington (3). . Fixez le verrou Kensington sur un bureau ou tout autre objet lourd inamovible.

¦ Sécurisation de l’espace d’installation

Respectez les distances requises entre le produit et les autres objets (p. ex., les murs) afin d’assurer une bonne ventilation. Le non-respect de ces distances pourrait faire augmenter la température interne du produit et causer un incendie ou endommager le produit. Installez le produit de manière que les distances obligatoires indiquées dans la figure soient respectées. N Lorsque vous utilisez un support ou un support mural, utilisez seulement les pièces fournies par Samsung Electronics.  Si vous utilisez des pièces fournies par un autre fabricant, cela pourrait endommager le produit ou causer des blessures engendrées par la chute du produit.  Si vous utilisez des pièces fournies par un autre fabricant, vous risquez d’endommager le produit ou de causer un incendie engendré par l’augmentation interne de la température du produit attribuable à une mauvaise ventilation. N L’aspect peut différer selon le produit.

Lorsque vous installez le produit sur un support

Lorsque vous installez le produit au mur

[6000-NA]BN68-02112C-Fre.indb 66

2009-03-30 �� 2:25:11

¦ Stabilisation du téléviseur par rapport au mur ou une armoire

Attention : Le téléviseur pourrait tomber si vous le tirez ou le poussez ou si vous y grimpez. Assurez-vous que les enfants ne se pendent pas au-dessus du téléviseur ou qu'ils ne le déstabilisent pas; le téléviseur pourrait basculer et causer des blessures graves ou la mort. Suivez les consignes de sécurité fournies dans le prospectus de sécurité inclus. Pour plus de stabilité, installez le dispositif anti-chute par mesure de sécurité en suivant les

étapes données ci-dessous.

 Composants (Selon le modèle):

Support pour téléviseur

 Pour empêcher le téléviseur de tomber :

1. Retirez les vis du coin supérieur droit à l'arrière du boîtier du téléviseur. Fixez le support pour téléviseur au téléviseur en serrant la vis 1 (pour fixer le téléviseur) dans l'orifice.

N Assurez-vous de n'utilisez que les vis fournies.

2. Fixez solidement les vis au mur ou à l'armoire auquel sera installé le téléviseur. Fixez le support attaché au téléviseur aux vis sur le mur ou armoire afin d'installer le téléviseur.

N Les vis utilisées au mur ou dans l'armoire sont vendues séparément. N Fixez le téléviseur près du mur pour ne pas qu'il ne tombe. N Lorsque vous fixez le téléviseur au mur, attachez le cordon de niveau avec le sol ou incliné vers le bas par mesure de sécurité. N Assurez-vous que le cordon ou le lien ne se détache pas. N Avant de déplacer le téléviseur, débranchez d'abord le cordon.

. Vérifiez l'état des connexions. Inspectez périodiquement les connexions en cas de signes de fatigue ou de pannes. Si vous n'êtes pas certain des connexions à effectuer, communiquez avec un installateur professionnel.

[6000-NA]BN68-02112C-Fre.indb 67

2009-03-30 �� 2:25:12

(31.5 pouces en diagonale)

(Sortie) Dimensions (L x P x H) Sans support Avec support

Sans support Avec support

Facteurs environnementaux

Température de fonctionnement Niveau d'humidité durant le fonctionnement Température pour l'entreposage Niveau d'humidité pour l'entreposage

50°F à 104°F (10°C à 40°C)

10% à 80%, sans condensation -4°F à 113°F (-20°C à 45°C) 5% à 95%, sans condensation

(40.0 pouces en diagonale)

(Sortie) Dimensions (L x P x H) Sans support Avec support

Sans support Avec support

Facteurs environnementaux

Température de fonctionnement Niveau d'humidité durant le fonctionnement Température pour l'entreposage Niveau d'humidité pour l'entreposage

50°F à 104°F (10°C à 40°C)

10% à 80%, sans condensation -4°F à 113°F (-20°C à 45°C) 5% à 95%, sans condensation

(46.0 pouces en diagonale)

(Sortie) Dimensions (L x P x H) Sans support Avec support

Sans support Avec support

Facteurs environnementaux

Température de fonctionnement Niveau d'humidité durant le fonctionnement Température pour l'entreposage Niveau d'humidité pour l'entreposage

50°F à 104°F (10°C à 40°C)

10% à 80%, sans condensation -4°F à 113°F (-20°C à 45°C) 5% à 95%, sans condensation

(54.7 pouces en diagonale)

(Sortie) Dimensions (L x P x H) Sans support Avec support

Sans support Avec support

Facteurs environnementaux

Température de fonctionnement Niveau d'humidité durant le fonctionnement Température pour l'entreposage Niveau d'humidité pour l'entreposage

50°F à 104°F (10°C à 40°C)

10% à 80%, sans condensation -4°F à 113°F (-20°C à 45°C) 5% à 95%, sans condensation

N Le design et les spécifications peuvent changer sans préavis.

N Cet appareil est un appareil numérique de catégorie B. N Pour les caractéristiques d’alimentation et de consommation électrique, voir l’étiquette fixée au produit.

VUE ARRIÈRE REMARQUE: Tous les dessins ne sont pas nécessairement des représentations à l’échelle. Certaines dimensions peuvent avoir été changées sans avis. Mesurez les dimensions avant d'installer votre téléviseur. Nous n’assumons aucune responsabilité pour les erreurs typographiques ou d’impression.

© 2009 Samsung Electronics America, Inc.

VUE ARRIÈRE REMARQUE: Tous les dessins ne sont pas nécessairement des représentations à l’échelle. Certaines dimensions peuvent avoir été changées sans avis. Mesurez les dimensions avant d'installer votre téléviseur. Nous n’assumons aucune responsabilité pour les erreurs typographiques ou d’impression.

© 2009 Samsung Electronics America, Inc.

VUE ARRIÈRE REMARQUE: Tous les dessins ne sont pas nécessairement des représentations à l’échelle. Certaines dimensions peuvent avoir été changées sans avis. Mesurez les dimensions avant d'installer votre téléviseur. Nous n’assumons aucune responsabilité pour les erreurs typographiques ou d’impression.

© 2009 Samsung Electronics America, Inc.

VUE ARRIÈRE REMARQUE: Tous les dessins ne sont pas nécessairement des représentations à l’échelle. Certaines dimensions peuvent avoir été changées sans avis. Mesurez les dimensions avant d'installer votre téléviseur. Nous n’assumons aucune responsabilité pour les erreurs typographiques ou d’impression.

© 2009 Samsung Electronics America, Inc.

Cette page est laissée intentionnellement en blanc.
