LN32B460 - Téléviseur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur ACL
Marque	Samsung
Modèle	LN32B460
Taille de l'écran (diagonale)	32 pouces (31.5 pouces)
Résolution PC optimale	1360 x 768 @ 60 Hz
Puissance audio	10 W x 2
Dimensions avec support (L x P x H)	798.1 x 240.0 x 579.3 mm
Poids avec support	12.0 kg
Alimentation	110-240 V, 50/60 Hz (voir étiquette)
Syntoniseur	Numérique HD intégré (ATSC)
Entrées vidéo	HDMI (3), Composante (2), AV (2), PC (D-Sub)
Entrées audio	HDMI, DVI Audio, PC Audio, Composite audio
Sorties audio	Optique numérique, Audio analogique (RCA)
Fonctions audio	SRS TruSurround HD, Égaliseur, Mode sonore
Fonctions d'image	Mode image (Dynamique, Standard, Cinéma), Réduct. bruit, Mode Film, Température de couleur
Fonctions pratiques	Minuterie, Mise en veille, V-Chip (contrôle parental), Sous-titres, Mode Jeu, Économiseur d'énergie
Connectivité PC	D-Sub et HDMI/DVI, résolutions multiples
Accessoires fournis	Télécommande, piles AAA x2, cordon d'alimentation, support, vis, chiffon de nettoyage
Entretien et nettoyage	Utiliser le chiffon fourni ; éviter d'afficher des images fixes plus de 2 heures pour prévenir la rémanence
Sécurité	Verrou Kensington, stabilisation murale recommandée

FOIRE AUX QUESTIONS - LN32B460 SAMSUNG

Comment connecter un lecteur Blu-ray au téléviseur ?

Utilisez un câble HDMI entre la prise HDMI du lecteur et une prise HDMI (1, 2 ou 3) du téléviseur. Si le lecteur ne prend pas en charge HDMI, utilisez des câbles composantes (Y, Pb, Pr) et audio (RCA).

Quel est le format d'image recommandé ?

Le format 16:9 est recommandé pour la plupart des contenus. Vous pouvez le changer avec la touche P.SIZE de la télécommande.

Comment éviter la rémanence d'image sur l'écran ACL ?

Évitez d'afficher des images fixes (logos, jeux, barres noires) pendant plus de deux heures. Réduisez la luminosité et le contraste, et utilisez le mode Économiseur d'énergie.

Comment régler l'horloge automatiquement ?

Allez dans Menu > Configuration > Heure > Mode horloge et sélectionnez Auto. Le téléviseur se synchronisera sur le signal numérique.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez les piles (pôles + et -), remplacez-les si nécessaire. Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le capteur, et que le téléviseur est sous tension.

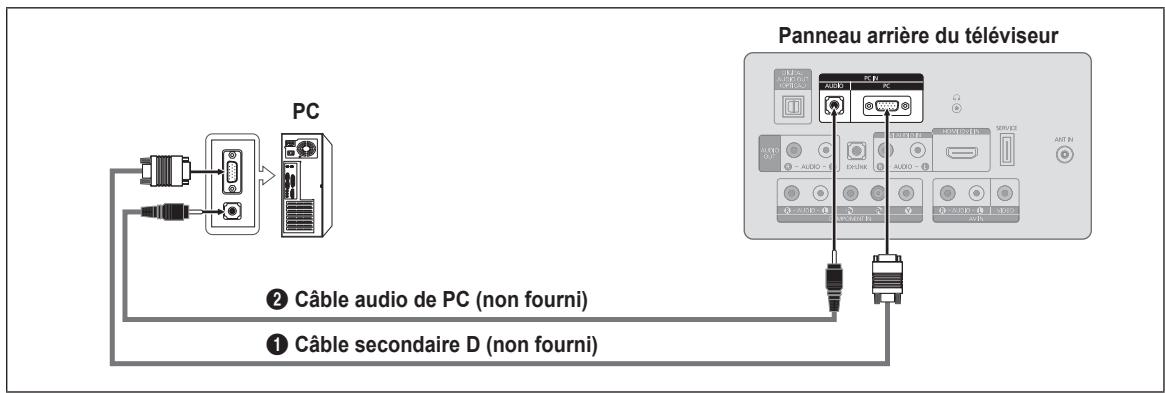

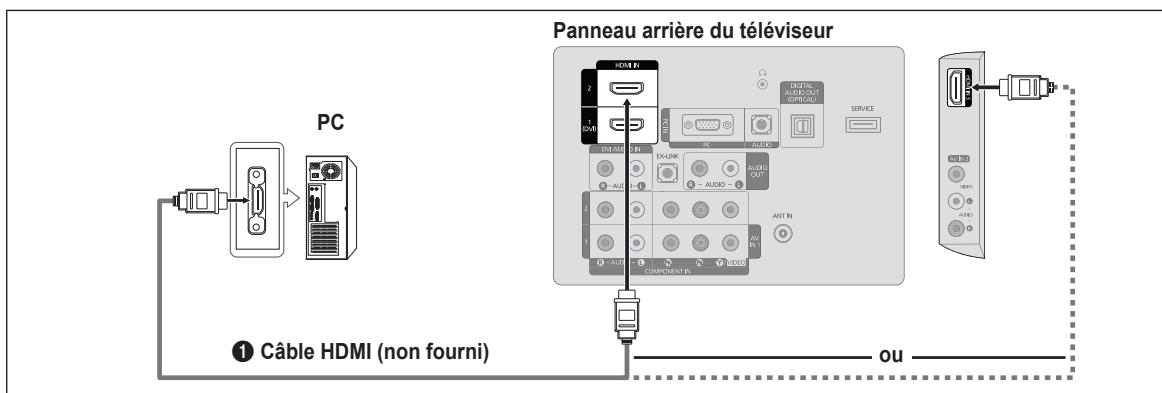

Comment connecter un PC au téléviseur ?

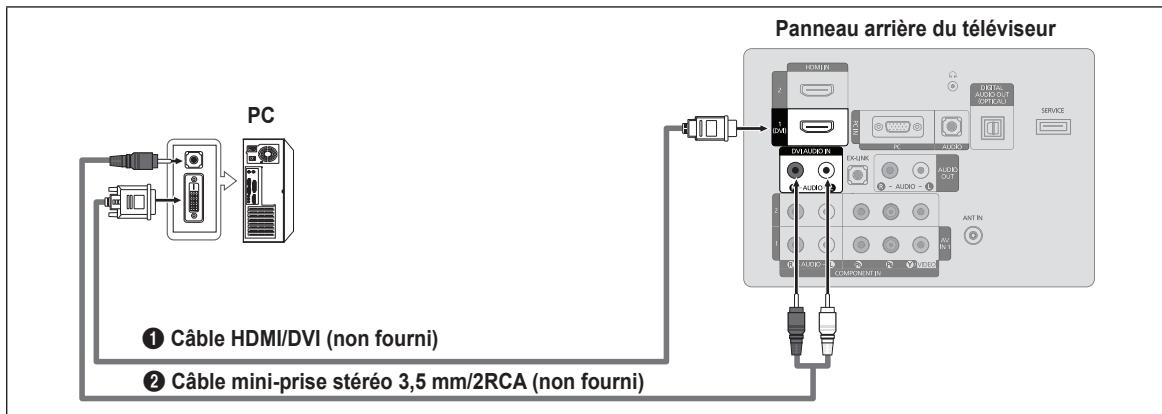

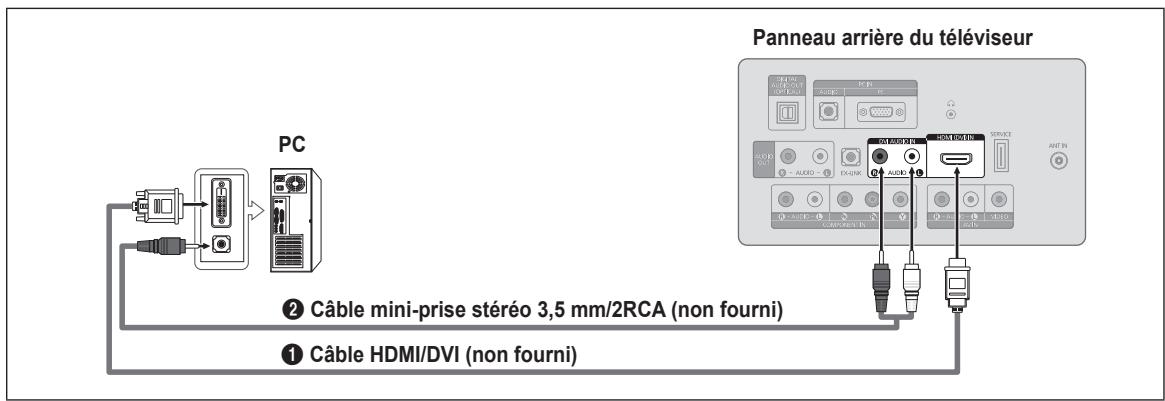

Vous pouvez utiliser un câble D-Sub (VGA) vers PC IN, ou un câble HDMI/DVI. Pour l'audio, branchez un câble mini-jack 3,5 mm vers DVI AUDIO IN (si utilisation DVI). Réglez la résolution du PC à 1360x768 @ 60 Hz.

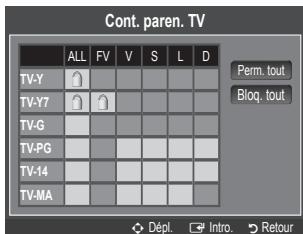

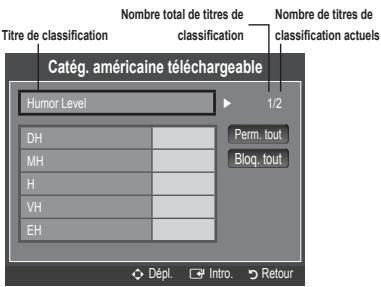

Comment activer le contrôle parental V-Chip ?

Allez dans Menu > Configuration > V-Chip. Entrez le code PIN par défaut 0000, puis activez le blocage et choisissez les classifications (TV, MPAA, etc.).

Que faire si l'image est de mauvaise qualité ?

Essayez d'abord un autre canal. Vérifiez les connexions d'antenne ou de câble. Utilisez la fonction Autodiagnostic > Essai d'image dans le menu Support technique.

Comment utiliser le téléviseur comme écran de jeu ?

Branchez la console (ex: PlayStation) via HDMI. Activez le Mode Jeu dans le menu Configuration pour réduire la latence. Notez que le mode image passe en Standard et ne peut être modifié.

Quels sont les accessoires inclus avec le téléviseur ?

La télécommande (BN59-00857A) avec piles AAA x2, le cordon d'alimentation, le support et les vis de fixation, le chiffon de nettoyage et la carte de garantie.

MODE D'EMPLOI LN32B460 SAMSUNG

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

Country	Customer Care Center ☑	Web Site	Address
CANADA	1-800-SAMSUNG(726-7864)	www.samsung.com/ca	Samsung Electronics Canada Inc., Customer Service 55 Standish Court Mississauga, Ontario L5R 4B2 Canada
			Samsung Electronique Canada Inc., Service à la Clientèle 55 Standish Court Mississauga, Ontario L5R 4B2 Canada
U.S.A	1-800-SAMSUNG(726-7864)	www.samsung.com/us	Samsung Electronics America, Inc. 105 Challenger Road Ridgefield Park, NJ 07660-0511

LCD TVuser manual

imagine the possibilities

CONNECTIONS (LN26B460, LN32B460)

Guide de l'utilisateur

Imaginez les possibilités

Merci d'avoir acheté un produit Samsung. Pour obtenir un service complet, veuillez enregistrer votre produit à:

www.samsung.com/register

Modèle N° de série

Remarques importantes sur la garantie relative au format de l'image du téléviseur

Voir le bon de garantie pour avoir plus d'information sur les conditions de garantie.

Le format écran large des écans ACL (16:9, soit le rapport hauteur/largeur de l'image) est concu principalement pour les videos plein écran à écran large. Les images affichées dévaient être en format écran large 16:9 ou agrandi afin de replir l'écran si vous modèle offre cette caractéristique et que les images sont constamment en mouvement. L'affichage de graphiques et d'images fixes, comme les barres noires des videos et des programmes en format standard non agrandi doit être limité au maximum à 5% du temps d'écoute hebdomàtaire.

De plus, il faut limiter l'affichage d'images et de textes fixes, comme les rapports boursiers, les affichages deieux video,les logos des stations,les sites Web ou les images graphiques et les schémas des ordinateurs, tel qu'indiqué ci-dessus,et ce pour tous les téléviseurs. L'affichage d'images fixes qui ne respecte pas les directives ci-dessus peut causer un vieillissement inegal des écrans ACL en y créé des images fantômes subtilles mais permanentes. Pour éviter ce problème, faites varier les émissions et les images et regardez principalement des images plein écran en mouvement et non pas des images ou des barres fonçées fixes.

Dans les modèles d'écran à plasma qui offrent des caractéristiques de format d'image, utiliser ces commandes pour obtenir différents formats en plein écran.

Prendre garde au choix des formats et à leur durée d'utilisation. Le vieillissement inégal de l'affichage ACL résultat du besoin et de l'utilisation d'un format n'est pas couvert par la garantie limite de Samsung; les images rémanentes en sont également exclues.

- États-Unis seulement

L'appareil qui accompagne ce guide de l'utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle de certaines fierces parties. Ce produit est protégé en vertu des brevets américain suivants : 5 991 715, 5 740 317, 4 972 484, 5 214 678, 5 323 396, 5 539 829, 5 606 618, 5 530 655, 5 777 992, 6 289 308, 5 610 985, 5 481 643, 5 544 247, 5 960 037, 6 023 490, 5 878 080, et en vertu de la demande de brevet n° 2001-44713-A1 publiée aux États-Unis.

Cette licence perm a cssommeurs dutiliser le contu sous licence a des fins non commerciales. Aucn droit n'est accorde a l'egard d'une utilisation commerciale. Cte licence ne couvre aucn autre appareil que celui-ci et ne s'applique pas aux produits non pourvus d'une licence ni a tout processus conforme a la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3 utilise ou vendu de pair avec ce produit. La licence ne couve que l'utilisation de cet applicel a des fins d'encodage et/ou de decodage de fichiers audio conformement a la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3. Aucn droit n'est accorded en vertu de cette licence en ce qui a trait aux caractéristiques ou fonctions du produit qui ne sont pas conformes a la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3.

Autres pays

L'appareil qui accompagne ce guide de l'utilisateur est fabriqué sous licence en vertu de droits de propriété intellectuelle de certaines fierces parties. Cette licence permet aux consommateurs d'utiliser le contenu sous licence à des fins non commerciales. Aucun droit n'est accordé à l'égard d'une utilisation commerciale. Cette licence ne couvRE aucun autre apparéil que celui-ci et ne s'applique pas aux produits non pourvus d'une licence ni à tout processus conforme à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3 utilisé ou vendu de pair avec ce produit. La licence ne couvRE que l'utilisation de cet apparéil à des fins d'encodage et/ou de décodage de fichiers audio conformément à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3. Aucun droit n'est accordé en vertu de cette licence en ce qui a trait aux caractéristiques ou fonctions du produit qui ne sont pas conformes à la norme ISO/IEC 11172-3 ou ISO/IEC 13818-3.

- ENONCÉ DE GARANTIE LIMITÉE DE SAMSUNG ELECTRONICS POUR L'AMÉRIQUE DU NORD

Assujettie aux exigences, conditions, exclusions et limitations de la garantie limitée originale fournie avec les produits de Samsung Electronics (SAMSUNG) et les exigences, conditions, exclusions et limitations de la presente garantie, SAMSUNG offrira en plus un service de réparation sous garantie aux États-Unis pour les produits achetés au Canada et un service de réparation sous garantie au Canada pour les produits achetés aux États-Unis pendant la période de garantie précisé à l'origine et pour l'acheteur initial seulement.

Les réparations sous garantie décrites ci-dessus doivent être effectuees dans un centre de réparation agrée SAMSUNG. En plus de la presente garantie, la garantie limite originale et une facture datee en tant que preuve d'achat doitetre presentses au centre de réparation. Le transport de l'appareil au et a partir du centre de réparation demeure la responsabilité de I'acheteur.

Les conditions couvertes ne sont limitées qu'aux vices de matériaux et de fabrication dans des conditions d'utilisation normale.

Sont exclues notamment les dispositions précisées à l'origine pour le service à domicile ou sur place, les durées de réparation minimale et maximaile, les échanges ou remplacements, les accessoires, les options, les extensions ou les produits replacés périodiquement.

Pour obtenir le nom d'un centre de réparation agrée Samsung, composez sans frais :

Aux États-Unis : 1-800-SAMSUNG (1-800-726-7864)
Au Canada:1-800-SAMSUNG

Précautions à prendre durant l'affichage d'une image fixe

Une image fixe peut cause des dommages irrémédiables à l'écran du téléviseur.

N'affichez pas d'image fixe sur I'ecran ACL pendant plus de deux heures : cela pourrait cause une image remanente. Cela pourrait provoquer une rémanence de l'image à I'ecran. Cette rémanence de l'image est également appelée "brûlle de l'ecran". Pour éviter une telle rémanence de l'image à I'ecran, réduisez la luminosité et le contraste de ce dernier lorsque vous laissez une image fixe affichée.
- Afficher l'écran ACL du télévisuer en format 4:3 pendant une longue période peut laisser des traces de cordures à gauche, à droite et au centre de l'écran, à cause de la différence d'émission de lumière sur l'écran. La lecture d'un DVD ou l'utilisation d'une console de jeu peut avoir un effet similaire sur l'écran.
- Les dommages provoqués par les effets qui précèdent ne sont pas couverts par la garantie. L'affichage d/images fixes deieux video et d'ordinateurs pendant plus longtemps qu'une période spécifique peut provoquer des rémanences. Pour éviter cela, réduisez la 'luminosité' et le 'contraste' durant l'affichage d/images fixes.

CONTENTS

Informations generales

■Listedes caractéristiques. 2
■Accessoires 2
■ Affichage du panneau de configuration 3
■ Affichage du panneau de branchement. 4
■ Telecommande 6
■ Insertion des piles dans la télécommande 6

Connexions (LN22B460)

■ Connexion d'antennes VHF et UHF 7
■ Connexion pour la câblodiffusion 7

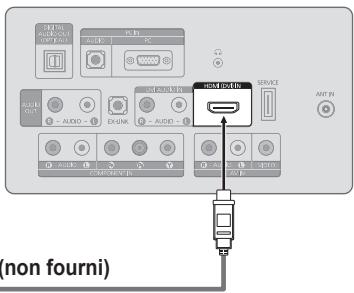

■ Branchement d'un lecteur DVD / Blu-ray / cablosélecteur ou récepteur satellite (boitier décodeur) via HDMI. 8
■ Branchement d'un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boitier décodeur) via DVI. 9
- Branchement d'un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boitier décodeur) via les cables de composantes. 9
■ Connexion d'un magnétoscope 10
■ Connexion d'une chaîne audio numérique 10
■ Connexion d'un amplificateur / lecteur DVD de cinéma maison 11
■ Connexion d'un caméoscope 12
■ Connexion d'un PC. 13

Connexions (LN26B460, LN32B460)

■ Connexion d'antennes VHF et UHF 14

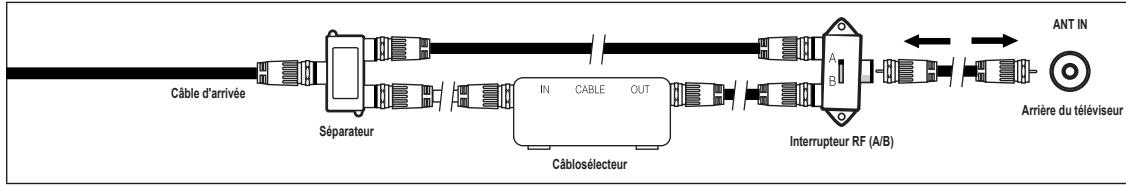

■ Connexion pour la câblodiffusion 14

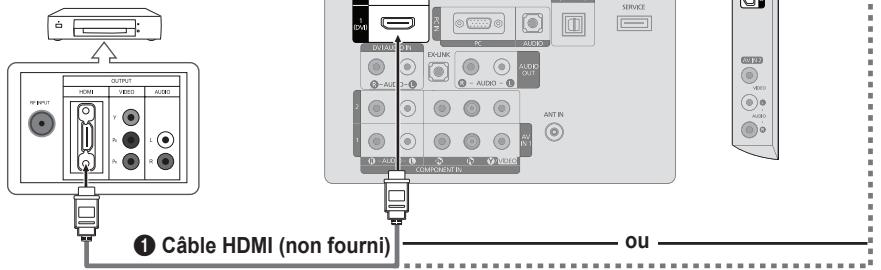

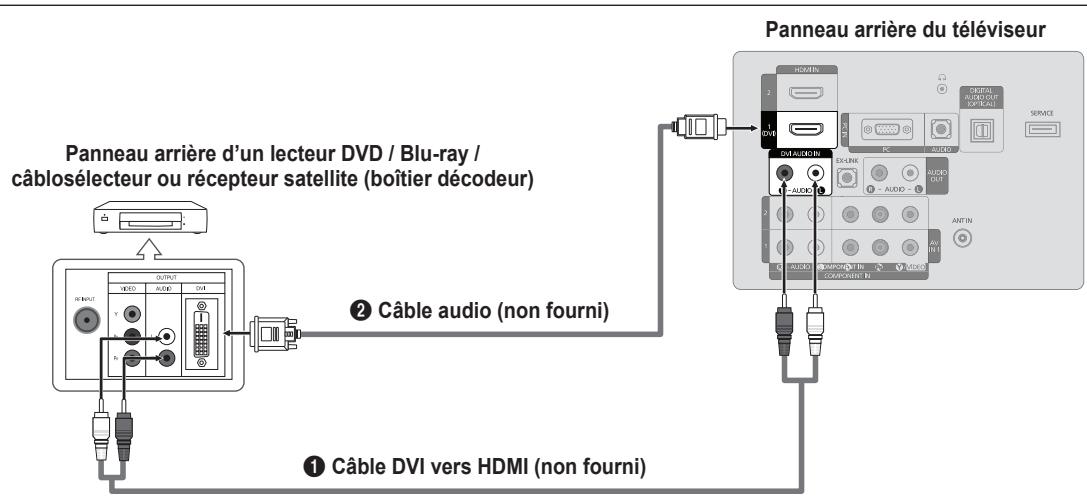

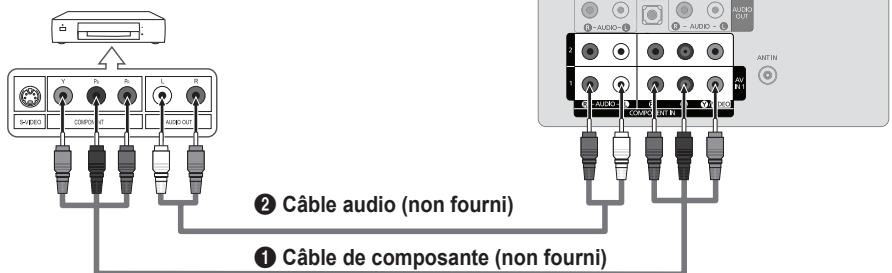

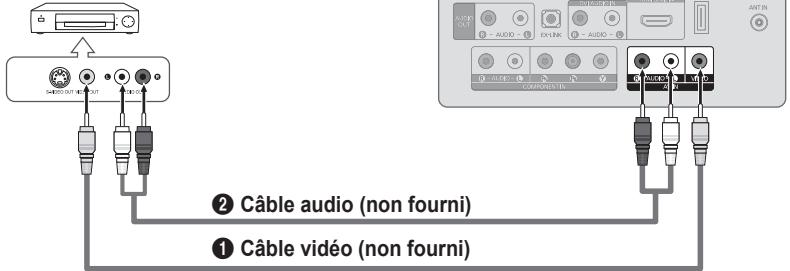

■ Branchement d'un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boitier décodeur) via HDMI....15

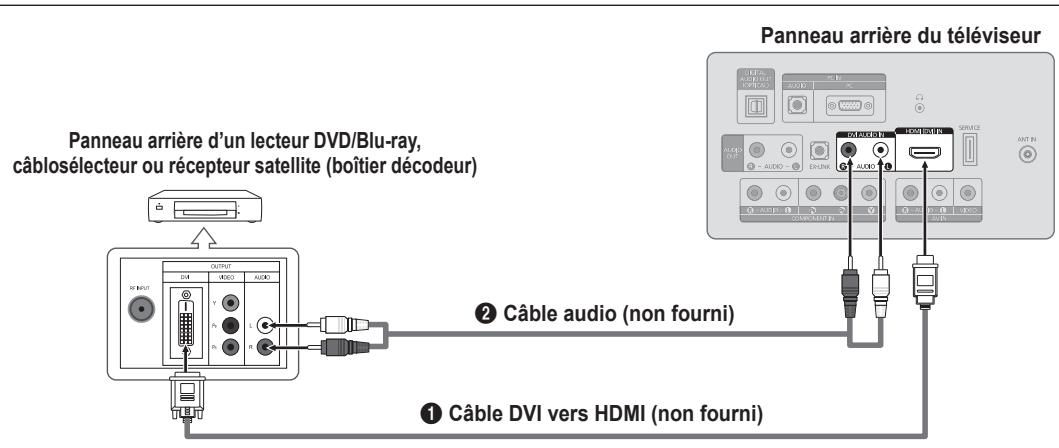

■ Branchement d'un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boitier décodeur) via DVI. 16
- Branchement d'un lecteur DVD / Blu-ray / cabsolécteur ou récepteur satellite (boitier décodeur) via les cables de composantes. 16

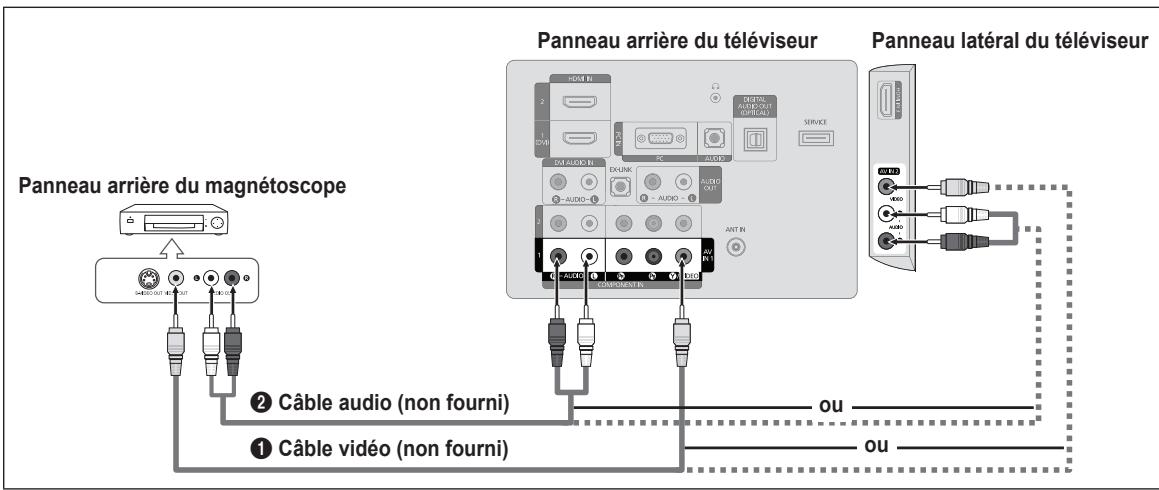

■ Connexion d'un magnétoscope 17

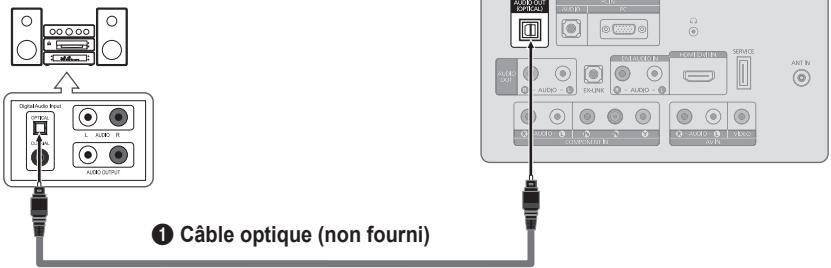

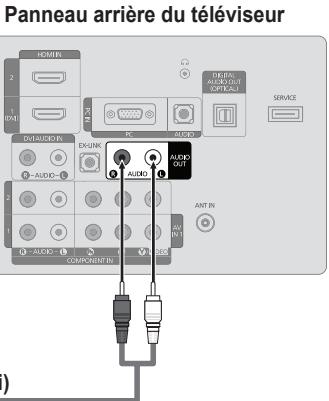

■ Connexion d'une chaîne audio numérique 17
■ Connexion d'un amplificateur/lecteur DVD de cinéma maison 18

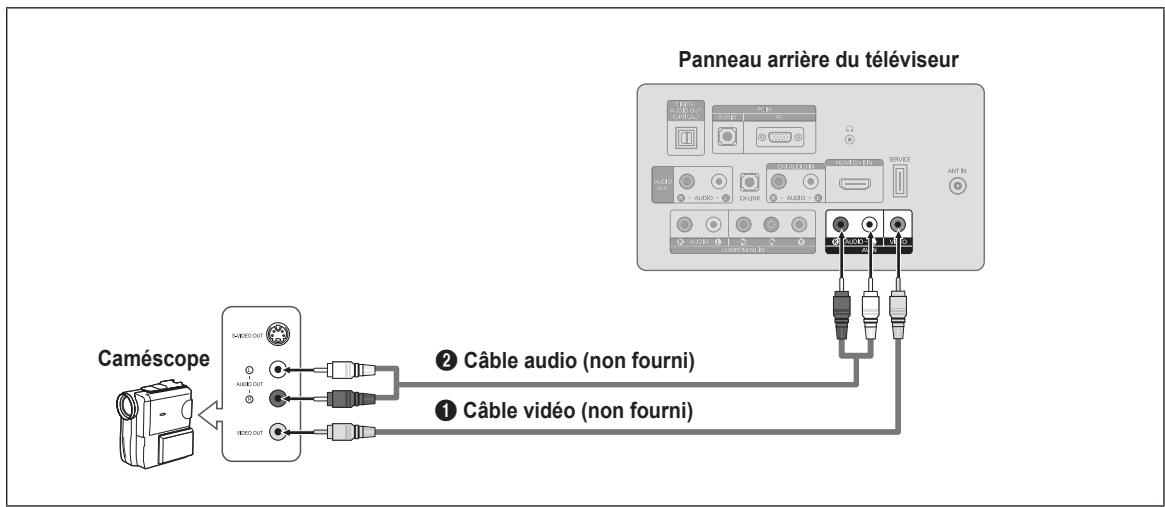

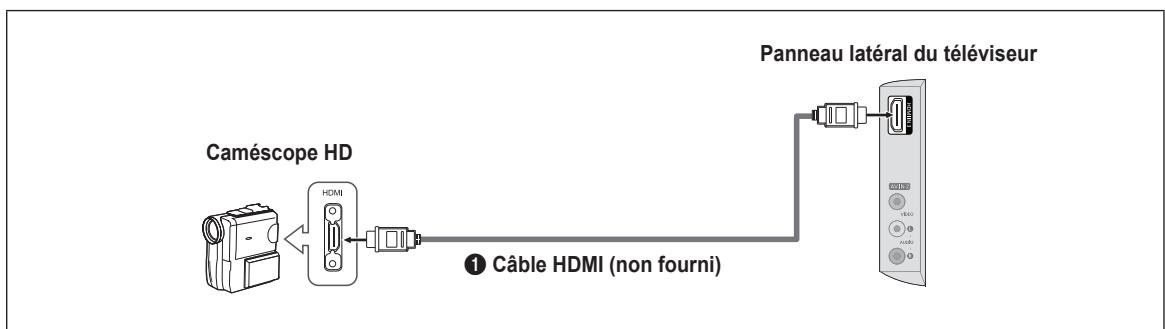

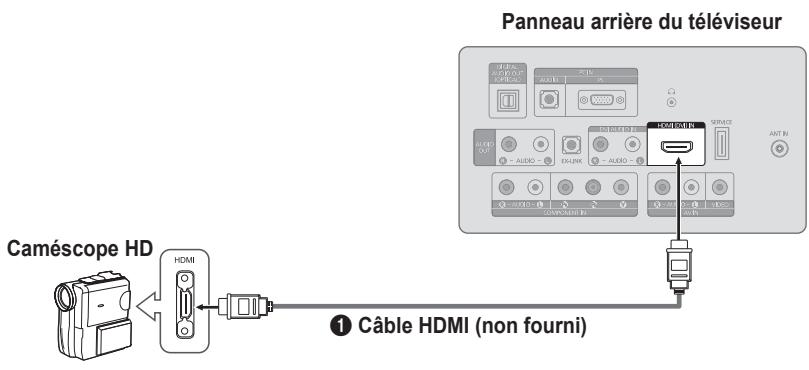

■ Connexion d'un caméoscope 19

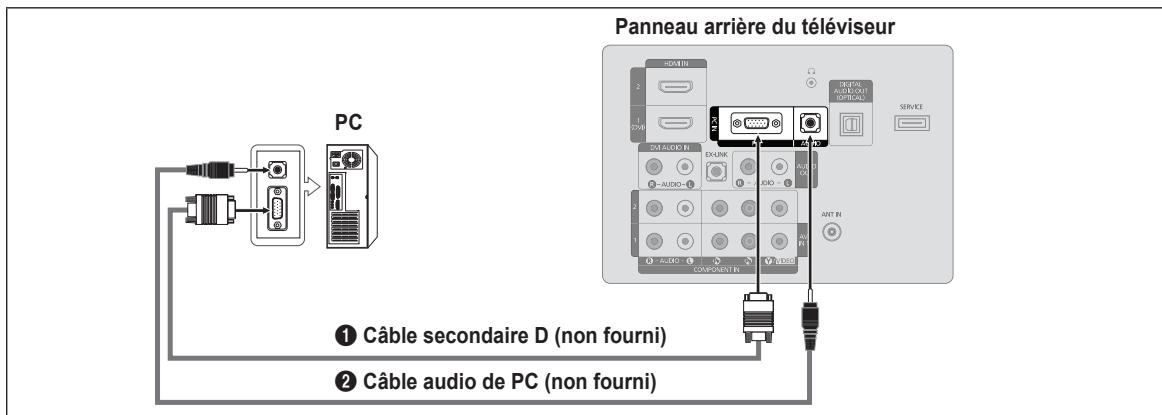

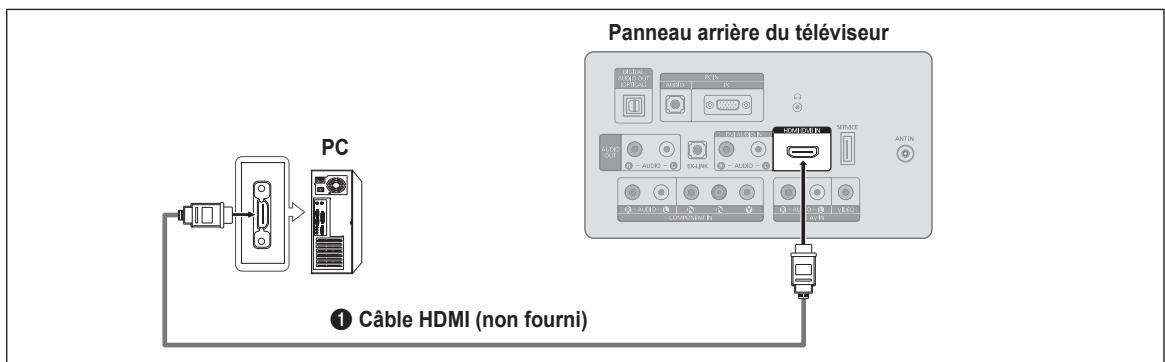

■ Connexion d'un PC. 20

Fonctionnement

■ Présentation des menus 21
Fonction Pre t à l'emploi 22

Commande des canaux

■ Configuration du menu des canaux. 23
■Gestion des canaux 23

Commande de l'image

■ Configuration du menu Picture 25
■Utilisation du téléviseur comme écran PC. 27
■ Configuration du téléviseur avec un PC 28

Commandedu son

■ Configuration du menu Sound. 29

Configuration

■ Configuration du menu de configuration. 30

Entrée / Support technique

■ Configuration du menu d'entrée 34
■ Configuration du menu de soutien. 34

Annexe

■Dépannage 36
■ Installation du support 37
Retrait du support 37

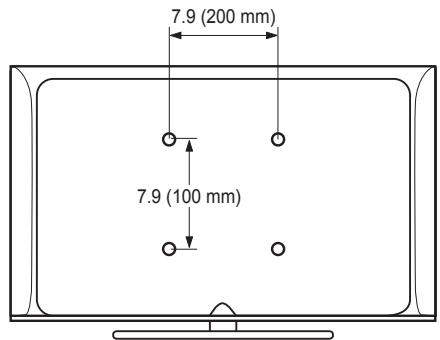

■ Spécifications de l'ensemble d'installation murale (VESA) 38
■Utilisation du verrou antivol Kensington 38

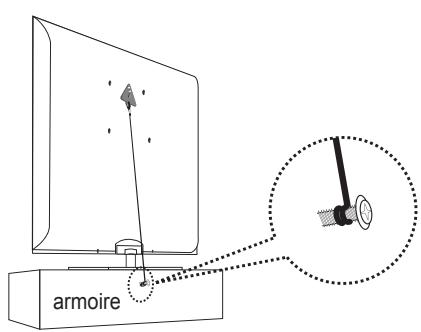

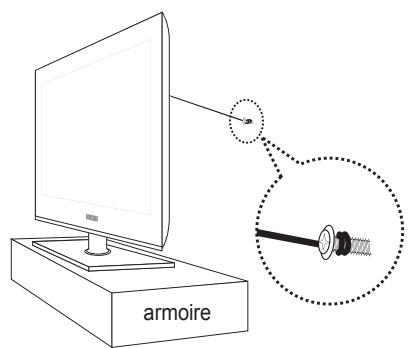

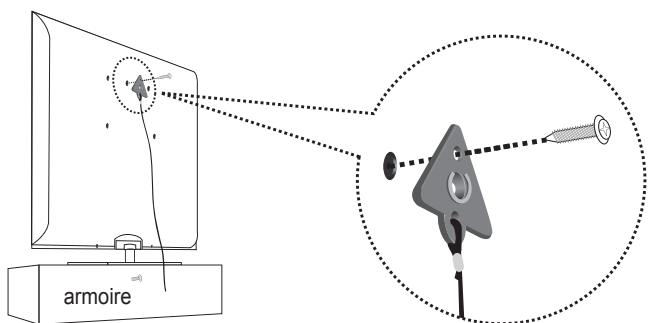

■ Stabilisation du téléviseur par rapport au mur ou une armoire 39
■ Specifications 40

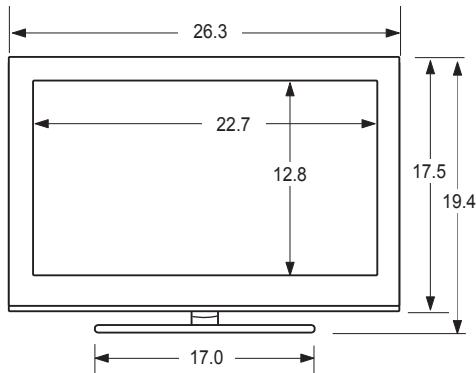

Dimensions 41

Licence

SRS(●)

TruSurround HD

DIGITAL

TruSurround HD, SRS et le symbole sont des marques commerciales de SRS Labs, Inc.
La technologieTruSurround HD est integree sous licence de SRS Labs, Inc.

DOLBY

DIGITAL

Fabrique sous licence par Dolby Laboratories. Dolby et le symbole en forme de double D sont des marques déposées de Dolby Laboratories.

Symboles

Remarque

Touche à effleurement

司

Touche TOOLS

Les figures et illustrations de ce guide de l'utilisateur ne sont fournies qu'a titre de refERENCE. Elles peuvent différer du produit réel. La conception et les caractéristiques techniques du produit peuvent être modifiées sans préavis afin d'en améliorer la performance.

Listedescaracteristiques

• Paramètres d'image modifiables pouvant être stockés dans la mémoire du téléviseur.
• Minuterie automatique pour allumer ou eteindre le téléviseur.
• Minuterie de mise en veille spéciale.
• Interface numérique et de réseau exceptionnelle.
  Grace au syntoniseur numerie HD integre, I'ecoute d'émissions HD sans abonnement ne nécessite pas de cablosélecteur ni de récepteur satellite.
• Connexion HDMI/DVI entre votre PC et ce téléviseur.
• Excellente qualité d'image.
  La technologie SRS TruSurround HD offre un son ambiophonique.

Accessoires

Télécommande (BN59-00857A) & et piles (AAA x 2)

Cordon d'alimentation (3903-000144)

(M4 X L16)

Support pour télévisuer et vis X 1 (BN96-10788A) (Selon le modele)

Chiffon de nettoyage (BN63-01798B)

Panneau arrriere (LN22B460: BN63-04269A) (LN26B460: BN63-04269A) (LN32B460: BN63-05326A)

(M4 X L16)

(M4 X L16)

Instructions D'utilisation

Carte de garantie / Cartes d'enregistrement

Vis X 4 (LN32B460:6002-001294)

Assurez-vous que votre télévisuer ACL comprend les éléments suivants. S'il en manque, communiquez avec votre détaillant.
La forme et la couleur des accessoires peuvent varier selon le modele.

La couleur et la forme du produit peuvent varier en fonction du modele.

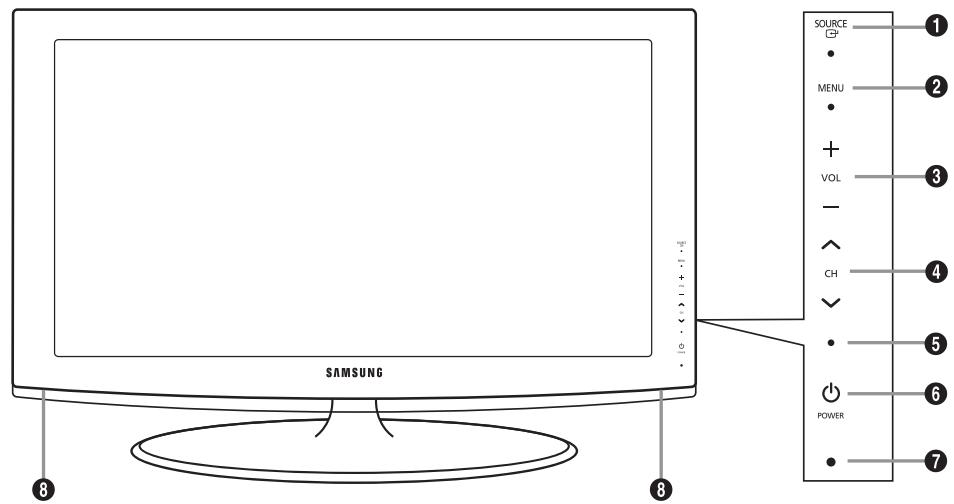

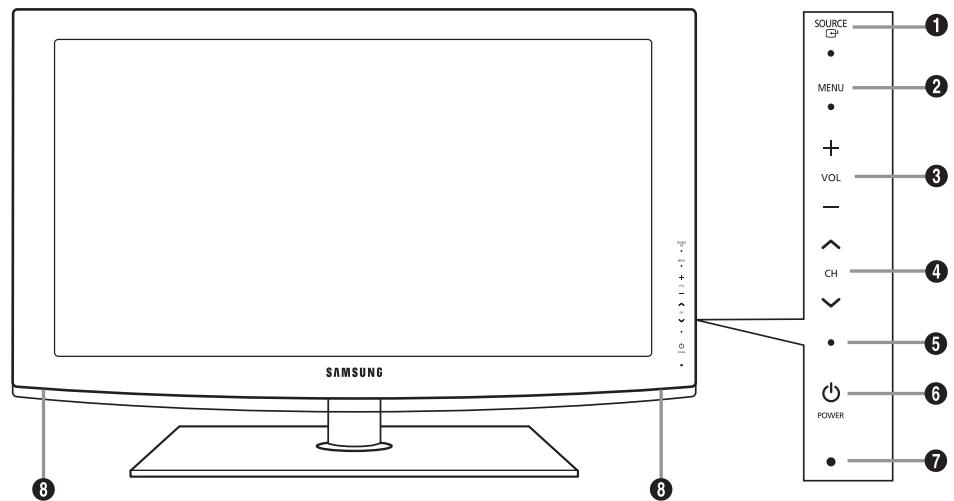

Les touches du panneau avant s'activent par effleurement.

LN22B460 / LN26B460

LN32B460

SOURCE: Appuyez sur cette touche pour passer d'une source d'entrée à une autre. Dans le menu à l'écran, cette touche a la même fonction que la touche ENTER de la télécommande.
2 MENU : Appuyez sur cette touche pour afficher à l'écran le menu des fonctions du téléviseur.
- VOL+ : Appuyez sur cette touche pour augmenter ou réduire le volume. Dans le menu à l'écran, utiliser les touches - VOL+ de la même manière que les touches et de la télécommande.
: Appuyez sur cette touche pour changer de canal. Dans le menu à l'écran, utiliser les touches de la même manière que les touches et de la télécommande.
(ALIMENTATION) : Appuyez sur cette touche pourmettre le téléviseur sous tension et hors tension.
HAUT-PARLEURS
7 CAPTEUR DE LA TELÉCOMMANDE : Dirigez la télécommande vers cet endroit du téléviseur.
3 VOYANT D'ALIMENTATION : Clignote puis s'arrête lorsque le téléviseur est allumé. S'allume en mode de veille.

LN22B460

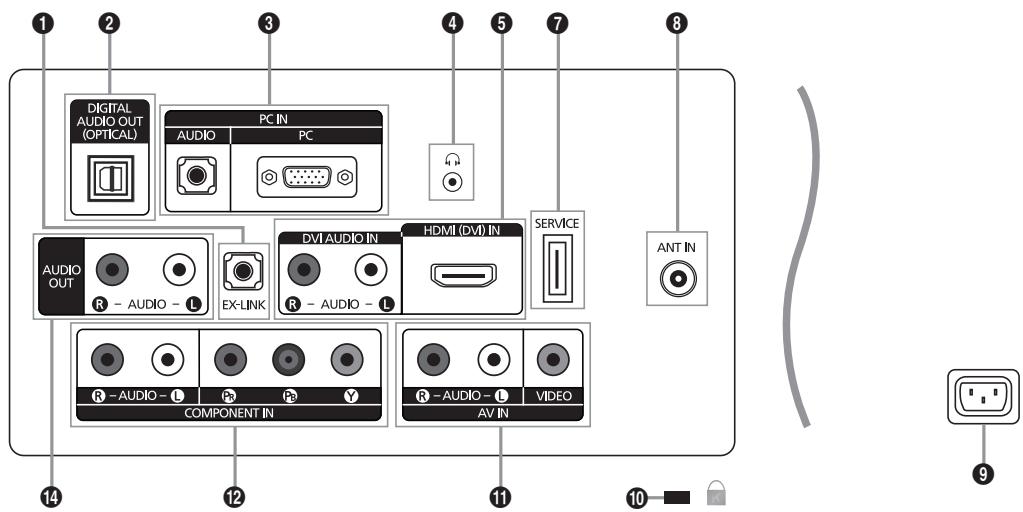

[Panneau arrêté du téléviseur]

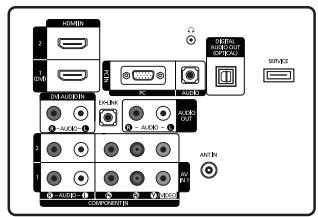

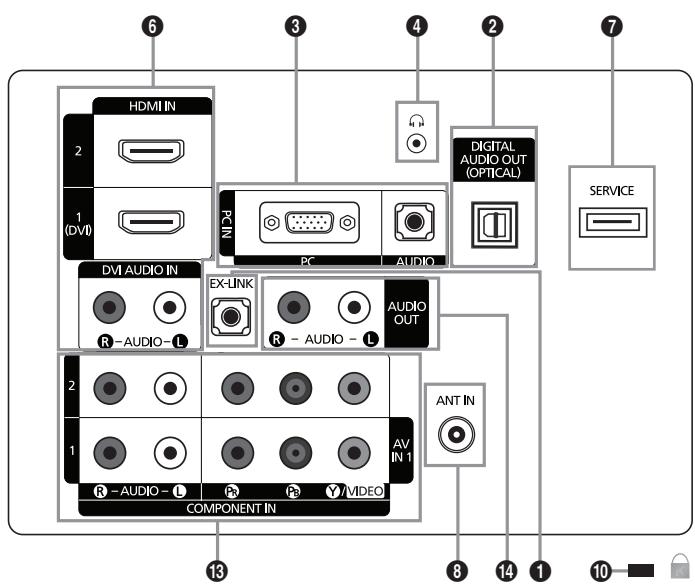

LN26B460, LN32B460

[Panneau arrêté du télévisuer]

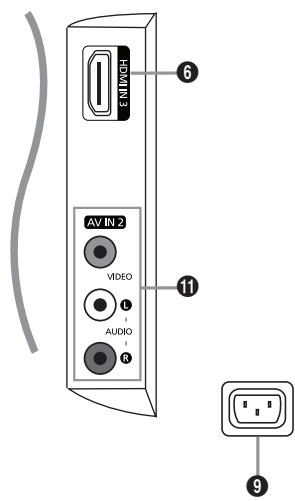

[Panneau latorial du téléviseur]

La couleur et la forme du produit peuvent varier en fonction du modele.

Lien externe EX-LINK

• Connecteur utilisé à des fins de réparation seulement.

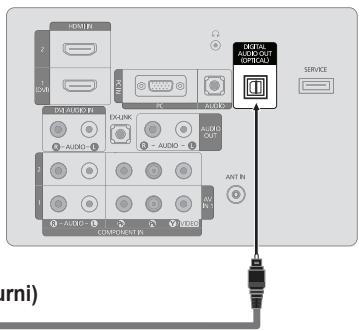

• À connecter à un appareil audionumérique tel que le récepteur de la chaîne de cinema maison.

PC IN [PC] / [AUDIO]

• À connecter aux prises de sortie audio et video de votre PC.

4 (ECOUTEURS)

• A connecter à des écouteurs externes pour une écoute privée.

HDMI (DVI) IN / DVI AUDIO IN [R-AUDIO-L] (LN22B460)

• À brancher à la prise HDMI d'un apparéil doté d'une sortie HDMI.

Aucune connexion audio n'est nécessaire entre deux appareils HDMI.
Utilisez la prise d'entrée HDMI (DVI) IN pour faire une connexion DVI vers un apparéil externe. Utilisez un cable DVI vers HDMI ou un adaptateur DVI-HDMI (DVI vers HDMI) pour la connexion video et les prises DVI AUDIO IN [R-AUDIO-L] pour la sortie audio.
Il faut utiliser la prise d'entrée HDMI (DVI) IN dans le cas d'un branchement au cable HDMI/DVI.
Vosoupezegalementbranchervoitrpocràundecesports.

HDMI IN 1(DVI), 2, 3 / DVI AUDIO IN [R-AUDIO-L] (LN26B460, LN32B460)

• À brancher à la prise HDMI d'un apparéil doté d'une sortie HDMI.

Aucune connexion audio n'est nécessaire entre deux apparéils HDMI.
Utilisez la prise d'entrée HDMI IN 1(DVI) pour faire une connexion DVI vers un apparéil externe. Utilisez un cable DVI vers HDMI ou un adaptateur DVI-HDMI (DVI vers HDMI) pour le branchement video et les prises DVI AUDIO IN [R-AUDIO-L] pour la sortie audio.
Il faut utiliser la prise d'entrée HDMI IN 1(DVI) dans le cas d'une connexion HDMI/DVI.
Vou puez egalent brancher voce PC a un de ces ports.

7 SERVICE

• Connecteur pour les mises à niveau de logiciels.

3 ANT IN

• Sert à brancher à une antenné ou au service de câblodiffusion.

9 POWER INPUT

• Sert à connecter le cable d'alimentation fourni.

10 KENSINGTON LOCK

Le verrou Kensington (en option) est un dispositif servant à immobiliser un apparéil dans un endroit public. Si vous souhaitez utiliser un dispositif de verrouillage, communiquez avec le magasin où vous avez achété le téléviseur.

L'emplacement du verrou Kensington peut varier en fonction du modele.

1 AV IN (LN22B460) / AV IN 2 (LN26B460, LN32B460)

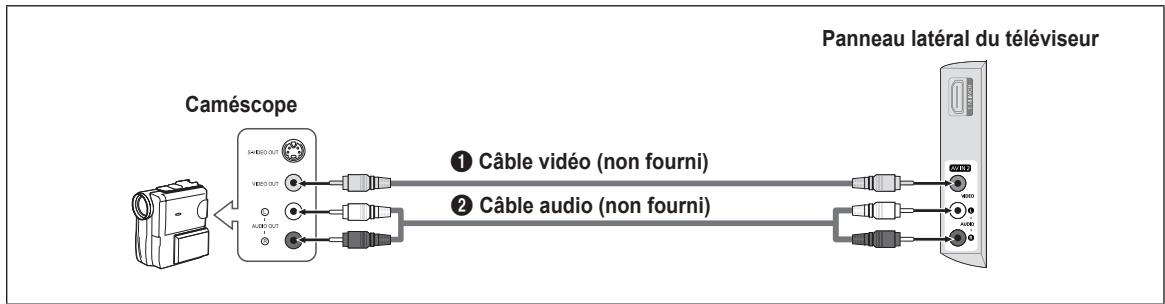

• Entrées audio et video pour apparèils externes, comme un caméoscope ou un magnétoscope.

12 COMPONENT IN (LN22B460)

• À connecter à la composante video/audio.

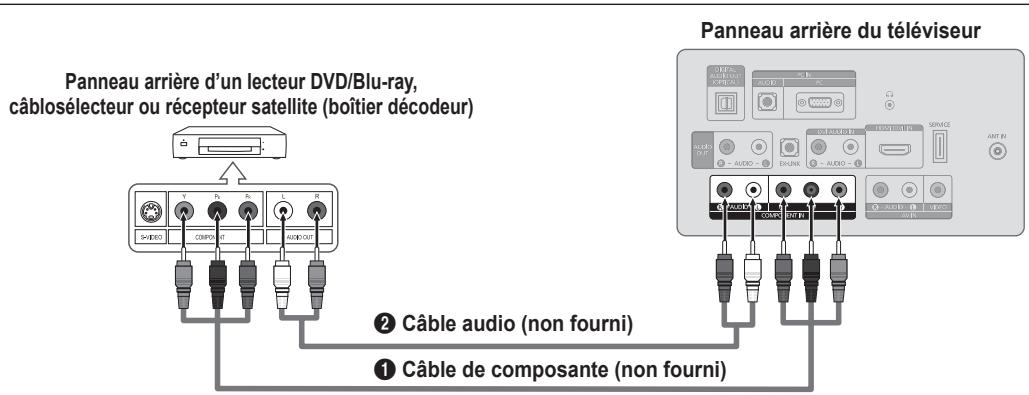

COMPONENT IN 1,2/AV IN 1 (LN26B460,LN32B460)

• À connecter à la composante video/audio. La prise d'entrée de composante COMPONENT IN 1 sert également de prise d'entrée audio video AV IN 1.
  Branchez le cable video à la prise COMPONENT IN 1 [Y/VIDEO] et le cable audio aux prises audio droite et gauche COMPONENT IN 1 [R-AUDIO-L].

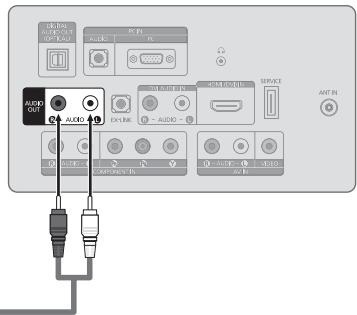

14 AUDIO OUT

• À brancher aux prises d'entrée audio de votre amplificateur/chaîne de cinéma maison.

Vous pouvez utiliser la télécommande à une distance maximale du téléviseur d'environ 7 m.
Unelumiereintensepeutafectorlebonfonctionnementdeleteltelecommande.
La couleur et la forme du produit peuvent varier en fonction du modele.

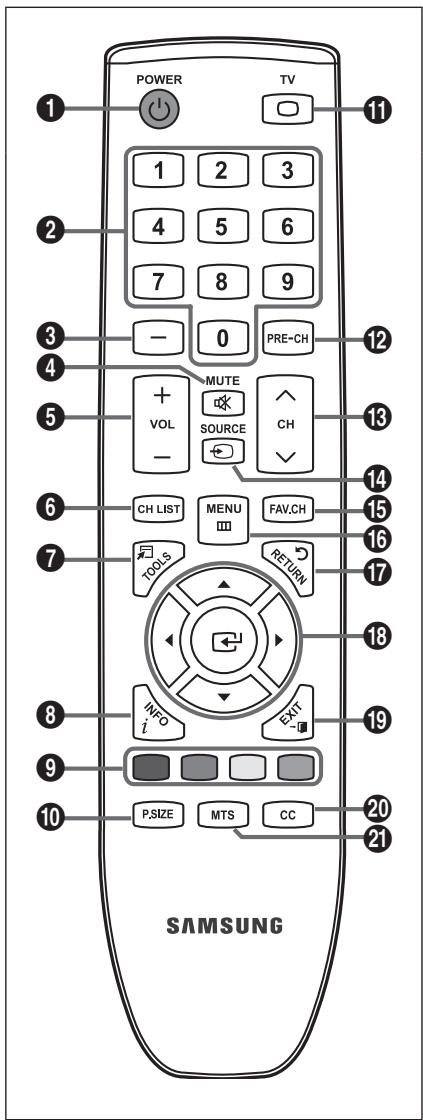

1 POWER: Permet de mettre le téléviseur sous tension et hors tension.
TOUCHES NUMÉRIQUES : Ces touches servent à changer de canal.
3 Appuyer sur cette touche pour selectionner des canaux supplémentaires (numériques) diffusées par la même station. Par exemple, pour selectionner le canal '54-3', appuyez sur '54', puis sur et 3'.
MUTE : Appuyez sur cette touche pour couper le son temporairement.
- VOL+ : Appuyez sur cette touche pour augmenter ou réduire le volume.
CH LIST: Sert à afficher la liste des canaux à l'écran.
7 TOOLS: Sert à selectionnerrapidement les fonctionsfreiement utilisées.
3 INFO: Appuyer sur cette touche pour afficher de l'information à l'écran.
TOUCHES DE COULEUR: Utiliser ces touches dans les menus de liste de canaux, etc.
10 P.SIZE : Permet de besoin le format de l'image.
TV:Permit de selectionner directement le mode TV.

PRE-CH:Permet de revenir au canal écoute précédement.
13 V CH : Appuyez sur cette touche pour changer de canal.
14 SOURCE: Appuyez sur cette touche pour afficher et désir les sources video disponibles.
15 FAV.CH : Appuyez sur cette touche pour naviguer entre les canaux favors.
16 MENU: Affiche le menu à l'écran principal.
17 RETURN: Permit de returner au menu précédent.
HAUT BAS / GAUCHE DROIT▶/ ENTER : Sert à selectionner des articles de menus affichés et à modifier les valeurs des menus.
19 EXIT: Appuyez sur cette touche pour quitter un menu.
20 CC: Appuyez sur cette touche pour régler la fonction de sous-titrage.
MTS: Appuyez sur cette touche pourCHOISER entre les modes stereo, mono ou diffusion SAP (seconde piste audio).

Insertion des piles dans la télécommande

1. Soulevez le couvercle à l'arrière de la télécommande, tel qu'illustré.
2. Insérez deux piles AAA dans la télécommande.

Assurez-vous de faire correspondre les pôles + et - des piles avec le schéma situé dans le compartment.

1. Replacez le couvercle.

Retirez les piles et rangez-les dans un endroit frais et sec si vous n'utilise pas la télécommande pendant une longue période. (Si le téléviseur est utilisé de façon normale, les piles ont une durée de vie d'environ un an.)

Si la télécommande ne fonctionne pas, vérifie ce qui suit:

• Le télévisuer est-il sous tension?
• Les pôles + et - des piles sont-ils inversés?
• Les piles sont-elles à plat?
• Y a-t-il une panne de courant? Le cordon d'alimentation est-il débranché?
• Y a-t-il une lampe fluorescente ou un néon à proximité?

Connexion d'antennes VHF et UHF

Si vous antenne comporte un cablesemblable à celui de l'illustration de droite, reportez-vous à 'Antennes avec cable bipolaire plat de 300 Ω', ci-dessous.

Si vous antenne est dotée d'un cable semblable à celui de l'illustration de droite, reportez-vous à la section 'Antenne équipée de cables ronds 75

Si vous avez deux antennes, voir 'Antennes VHF et UHF séparées'.

Antennes avec cable bipolaire plat de 300 Ω

Si vous utilisez une antenne de toit ou des 'oreilles de lapin' pourvus d'un cable bipolaire plat de 300 , suivez les instructions ci-dessous.

1. Placez les fils du cable bipolaire sous les vis de l'adaptateur de 300-75 Ω (non fourni). Utilisez un tournevis pour serrer les vis.
2. Branchez l'adaptateur à la borne ANT IN à l'arrière du télévisueur.

Antennes avec cable rond de 75 Ω

Branchez le cable de l'antenne à la borne ANT IN à l'arrière du téléviseur.

Antennes VHF et UHF séparées

Si vous disposez de deux antennes séparées pour votre téléviseur (une VHF et une UHF), vous devez combiner leurs signaux avant de les brancher au téléviseur. Cette procédure exige un multiplexeur-adaptateur ( disponible dans la plupart des magasins d'électronique).

1. Branchez les deux cables des antennes au multiplexeur.
2. Branchez le multiplexeur à la prise ANT IN située au bas du panneau arrière.

Connexion pour la câblodiffusion

Pour effectuer le branchement du service de câblodiffusion, procédez comme suit.

Cable sans cablosélecteur

Branchez le cable d'arrivee à la borne ANT IN à l'arriere du téléviseur.

Comme ce téléviseur est doté d'un convertisseur, il est inutile d'ajouter un cablosélecteur pour écouter les canaux débrouillés.

Branchement à un câblosélecteur servant à débrouiller tous les canaux

1. Repérez le cable connecté à la prise ANT OUT du cablosélecteur.

Ceteprisepeptoperla mentionANTOUT,VHOUTousimplemETOUT

1. Branchez l'autre extrémité de ce cable à la prise ANT IN située à l'arrière du téléviseur.

Si vous câblosélecteur ne peut débrouiller que certains canaux ( comme les canaux payants), suivez les instructions ci-dessous. Vous aurez besoin d'un séparateur bidirectionnel, d'un interrupteur RF (A/B) et de quatre longueurs de cable RF. (Ces éléments sont disponibles dans la plupart des magasins d'électronique.)

1. Repérez et débranchez le cable branché à la prise ANT IN du câbisélecteur.
   Cette prise peut porter la mention ANT IN,VHFI'ou simplement IN'.
2. Branchez ce cable à un séparateur bidirectionnel.
3. Branchez un cable RF entre l'une des prises OUT du séparateur et la prise IN du cablosélecteur.
4. Branchez un cable RF entre la borne ANT OUT du cablosélecteur et la borne B-IN de l'interrupteur RF (A/B).
5. Branchez un autre cable entre l'autre prise OUT du séparateur et la prise A-IN de l'interrupteur RF (A/B).
6. Connectez le dernier cable RF entre la borne OUT du commutateur RF (A/B) et la borne ANT IN située à l'arrêt du téléviseur.

Après avoir établi ce branchement, réglez l'interrupteur A/B à la position 'A' pour l'écoute normale. Réglez l'interrupteur A/B à la position 'B' pour écouter les canaux brouillés. (Lorsque vous réglez l'interrupteur A/B sur 'B', vous devez symponiser votre télévisueur sur le canal de sortie du cablosélecteur, en général le canal 3 ou 4.)

Branchement d'un lecteur DVD / Blu-ray / cabloselecteur ou recepteur satellite (boitier decodeur) via HDMI

Il n'est possible d'effectuer cette connexion que si l'appareil externe dispose d'un connecteur de sortie HDMI.

Lecteur DVD/Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur)

Cable HDMI (non fourni)
Panneau arrêté du téléviseur

1. Branchez un cable HDMI entre la prise HDMI (DVI) IN du téléviseur et la prise HDMI du lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur).

Qu'est-ce que le mode HDMI?

• HDMI ou (High-Definition Multimedia Interface) est une interface permettant la transmission de signaux numériques audio et video à l'aide d'un seul cable.

• La différence entre les interfaces HDMI et DVI reside dans le fait qu'un apparéil HDMI est plus petit et qu'il est doté du composant de codage HDCP (protection contre la copie numérique à large bande passante).

La configuration du panneau arriré de chaque lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boitier décodeur) diffère.
Le télévisur peut n'émettre aucun son et les couleurs des images peuvent être anormales lorsqu'un lecteur DVD / Blu-ray, un câblosélecteur ou un récepteur satellite (boîtier décodeur) comporte une version HDMI antérieure à 1.3. Lorsque vous branchez un cable HDMI dot d'une version antérieure et qu'aucun son n'est émis, branchez le cable HDMI à la prise HDMI (DVI) IN et les cables audio aux prises DVI AUDIO IN [R-AUDIO-L] situées à l'arrière du téléviseur. Le cas échéant, communiquèz avec la société qui a fourni le lecteur DVD / Blu-ray, le câblosélecteur ou le récepteur satellite (boîtier décodeur) afin de confirmer la version HDMI, puis nécessze une mise à niveau.
Les cables HDMI autres que ceux de version 1.3 peuvent provoquer un papillotement ou une absence d'image.

I n'est possible d'effectuer cette connexion que si l'appareil externe dispose d'un connecteur de sortie DVI.

1. Branchez un cable DVI vers HDMI ou un adaptateur DVI-HDMI entre la prise HDMI (DVI) IN du télévisuer et la prise DVI du lecteur DVD / Blu-ray, du câblosélecteur ou du récepteur satellite (boitier décodeur).
2. Branchez les cables audio entre la prise DVIAUDIO IN [R-AUDIO-L] du téléviseur et le lecteur DVD / Blu-ray, le cabloselecteur ou le recepteur satellite (boftier decodeur).

La configuration du panneau arriré de chaque lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boitier décodeur) différent.
Lorsque you branchez un lecteur DVD / Blu-ray / cablosélecteur ou récepteur satellite (boitier décodeur), assurez-vous que la couleur de la prise correspond à cette du cable.

Branchement d'un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boitier décodeur) via les câbles de composantes

Les prises du panneau arriere du téléviseur sont conçues pour faciliter le branchement d'un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boîtier décodeur) à votre téléviseur.

1. Branchez un cable de composant entre les prises COMPONENT IN [Y, P_B P_R] du téléviseur et les prises COMPONENT [Y, P_B P_R] du lecteur DVD / Blu-ray / cabloselecteur ou recepteur satellite (boitier decodeur).
2. Branchez les cables audio entre la prise COMPONENT IN [R-AUDIO-L] du téléviseur et le lecteur DVD / Blu-ray / cabloselecteur ou recepteur satellite (boitier decodeur).

La composante video décompose le signal selon les caractéristiques Y (Luminosité), Pb (Bleu) et Pr (Rouge) afin d'améliorer l'image. Assurez-vous de faire correspondre la composante video et les connexions audio. Par exemple, si un cable video composante est branché à COMPONENT IN, le cable audio doit être branché à COMPONENT IN également.
La configuration du panneau arriré de chaque lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boitier décodeur) différent.
Lorsque you branchez un lecteur DVD / Blu-ray / cablosélecteur ou récepteur satellite (boitier décodeur), assurez-vous que la couleur de la prise correspond à cette du cable.

Panneau arrêté du magnétoscope

1. Branchez un cable video entre la prise AV IN [VIDEO] du télévisuer et la prise VIDEO OUT du magnétoscope.
2. Branchez les cables audio entre les prises AV IN [R-AUDIO-L] du télévisuer et les prises AUDIO OUT du magnétoscope.

Si le magnétoscope est de type 'mono' (non stéreo), il faut utiliser un connecteur en Y (non fourni) pour effectuer les connexions aux prises d'entrée audio droite et gauche du télévisueur. Il est également possible de brancher le cable à la prise 'R'. Si le magnétoscope est de type stéreo, il faut brancher deux cables.
Chaque magnétoscope possède une configuration de panneau arrêté différente.
Lorsque you branchz magnetoscope, assurez-vous que la couleur de la prise correspond a cette du cable.

Connexion d'une chaîne audio numérique

Les prises du panneau arriere du téléviseur permettent de brancher facilement une chaîne audio numérique (cinéma maison/ récepteur) au téléviseur.

Chaîne audio numérique

1. Branchez un cable optique entre les prises DIGITAL AUDIO OUT (OPTICAL) du téléviseur et les prises d'entrée audio numérique de la chaîne.

Lorsqu'une chaîne audionumérique est branchée à la prise DIGITAL AUDIO OUT (OPTICAL) : baissez le volume du téléviseur, puis reglez le volume à l'aide de la commande de volume de la chaîne.
La diffusion audio en 5.1 canaux est possible lorsque le téléviseur est raccordé à un apparéil externe doté de cette fonction audio.
La configuration du panneau arrêté de chaque système audio numérique différent.
Lorsque le recepteur de la chaine de cinema maison est regle à Arrêt, vous pouvez entendre le son provenant de la prise optique du téléviseur. Lorsque le téléviseur émet des signaux numériques (air), il transmet le son en 5.1 canaux au recepteur de la chaine de cinema maison. Lorsque la source est un composant numérique, comme un lecteur DVD / Blu-ray, un câblosélecteur ou un recepteur satellite (boîtier décodeur), et que ce dernier est branché au téléviseur à l'aide d'un cable HDMI, le recepteur de la chaine de cinema maison ne fera entendre qu'un son en deux canaux. Si vous désirez entendre un son en 5.1 canaux, branchez la prise de sortie audio numérique du lecteur DVD / Blu-ray / câblosélecteur ou recepteur satellite (boîtier décodeur) directement à un amplificateur ou une chaine de cinema maison, et non au téléviseur.

Amplificateur/lecteur DVD de cinema maison

Panneau arriré du téléviseur

1. Branchez un cable audio entre les prises AUDIO OUT [R-AUDIO-L] du téléviseur et les prises d'entrée audio de l'amplificateur/lecteur DVD de cinema maison.

Lorsqu'un amplificateur audio est branché aux prises de sortie gauche et droite AUDIO OUT [R-AUDIO-L] : Baissez le volume du téléviseur et reglez le volume à l'aide de la commande de volume de l'amplificateur.
La configuration du panneau arrêté de chaque amplificateur/lecteur DVD de cinéma maison diffère.
Lorsque you connectez un amplificateur/lecteur DVD de cinema maison, assurez-vous que la couleur de la prise correspond à celle du cable.

Utilisation d'un cable video

1. Branchez un cable video entre la prise AV IN [VIDEO] du télévisuer et la prise VIDEO OUT du caméoscope.
2. Branchez les cables audio entre les prises AV IN [R-AUDIO-L] du téléviseur et les prises AUDIO OUT du caméoscope.

La configuration arrière de chaque caméoscope est différente suivant les apparèils.
Lorsque you branchez un camescope, assurez-vous que la couleur de la prise correspond a cette du cable.

Utilisation d'un cable HDMI

1. Branchez un cable HDMI entre la prise HDMI (DVI) IN du téléviseur et la prise HDMI OUT du caméoscope.

Utilisation d'un cable secondaire D

1. Branchez un cable secondaire D entre le connecteur PC IN [PC] du téléviseur et le connecteur de sortie PC de votre ordinateur.
2. Branchez un cable audio PC entre la prise PC IN [AUDIO] du téléviseur et la prise de sortie audio de la carte son de l'ordinateur.

Lorsque you connectez un PC, assurez-vous que la couleur de la prise correspond à celle du cable.

Utilisation d'un cable HDMI/DVI

1. Branchez un cable HDMI/DVI entre la prise HDMI (DVI) IN du téléviseur et la prise de sortie PC de l'ordinateur.
2. Branchez un cable mini-prise stereo 3,5 mm/2RCA entre la prise DVI AUDIO IN [R-AUDIO-L] du téléviseur et la prise de sortie audio de la carte son de l'ordinateur.

Utilisation d'un cable HDMI

1. Branchez un cable HDMI entre la prise HDMI (DVI) IN du téléviseur et la prise de sortie PC de l'ordinateur.

La configuration du panneau arriere de chaque PC différente.

Connexion d'antennes VHF et UHF

Si vous antenne comporte un cablesemblable à celui de l'illustration de droite, reportez-vous à 'Antennes avec cable bipolaire plat de 300 Ω', ci-dessous.

Si vous antenne est dotée d'un cable semblable à celui de l'illustration de droite, reportez-vous à la section 'Antenne équipée de cables ronds 75

Si vous avez deux antennes, voir 'Antennes VHF et UHF séparées'.

Antennes avec cable bipolaire plat de 300 Ω

Si vous utilisez une antenne de toit ou des 'oreilles de lapin' pourvus d'un cable bipolaire plat de 300 , suivez les instructions ci-dessous.

1. Placez les fils du cable bipolaire sous les vis de l'adaptateur de 300-75 Ω (non fourni). Utilisez un tournevis pour serrer les vis.
2. Branchez l'adaptateur à la borne ANT IN à l'arrière du télévisueur.

Antennes avec cable rond de 75

Branchez le cable de l'antenne à la borne ANT IN à l'arrière du téléviseur.

Antennes VHF et UHF séparées

Si vous disposez de deux antennes séparées pour votre téléviseur (une VHF et une UHF), vousdezvez combiner leurs signaux avant de les brancher au téléviseur. Cette procédure exige un multiplexeur-adaptateur ( disponible dans la plupart des magasins d'électronique).

1. Branchez les deux cables des antennes au multiplexeur.
2. Branchez le multiplexeur à la prise ANT IN située au bas du panneau arrière.

Connexion pour la câblodiffusion

Pour effectuer le branchement du service de câblodiffusion, procédez comme suit.

Cable sans cablosélecteur

Branchez le cable d'arrivee à la borne ANT IN à l'arriere du téléviseur.

Comme ce téléviseur est doté d'un convertisseur, il est inutile d'ajouter un cablosélecteur pour écouter les canaux débrouillés.

Branchement à un câblosélecteur servant à débrouiller tous les canaux

1. Repérez le cable connecté à la prise ANT OUT du cablosélecteur.

Cette prise peut porter la mention 'ANT OUT', 'VHF OUT' ou simplement 'OUT'.

1. Branchez l'autre extrémité de ce cable à la prise ANT IN située à l'arrière du téléviseur.

Si vous câblosélecteur ne peut débrouiller que certains canaux ( comme les canaux payants), suivez les instructions ci-dessous. Vous aurez besoin d'un séparateur bidirectionnel, d'un interrupteur RF (A/B) et de quatre longueurs de cable RF. (Ces éléments sont disponibles dans la plupart des magasins d'électronique.)

1. Repérez et débranchez le cable branché à la prise ANT IN du câblosélecteur.
   Cetepriscpeporterla mentionANTIN,VHFNousimplemTN
2. Branchez ce cable à un séparateur bidirectionnel.
3. Branchez un cable RF entre l'une des prises OUT du séparateur et la prise IN du cablosélecteur.
4. Branchez un cable RF entre la borne ANT OUT du cablosélecteur et la borne B-IN de l'interrupteur RF (A/B).
5. Branchez un autre cable entre l'autre prise OUT du séparateur et la prise A-IN de l'interrupteur RF (A/B).
6. Connectez le dernier cable RF entre la borne OUT du commutateur RF (A/B) et la borne ANT IN située à l'arrêt du téléviseur.

Après avoir établi ce branchement, réglez l'interrupteur A/B à la position 'A' pour l'écoute normale. Réglez l'interrupteur A/B à la position 'B' pour écouter les canaux brouillés. (Lorsque vous réglez l'interrupteur A/B sur 'B', vous devez symponiser votre télévisueur sur le canal de sortie du cablosélecteur, en général le canal 3 ou 4.)

Branchement d'un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boitier décembre) via HDMI

Il n'est possible d'effectuer cette connexion que si l'appareil externe dispose d'un connecteur de sortie HDMI.

Lecteur DVD / Blu-ray / cablosélecteur ou récepteur satellite (boitier décodeur)

1. Branchez un cable HDMI entre la prise HDMI IN (1(DVI), 2 ou 3) du téléviseur et la prise HDMI du lecteur DVD, câblosélecteur ou récepteur satellite (boftier décodeur).
   Qu'est-ce que le mode HDMI?

2. HDMI ou (High-Definition Multimedia Interface) est une interface permettant la transmission de signaux numériques audio et video à l'aide d'un seul cable.

3. La différence entre les interfaces HDMI et DVI reside dans le fait qu'un apparéil HDMI est plus petit et qu'il est doté du composant de codage HDCP (protection contre la copie numérique à large bande passante).

La configuration du panneau arriré de chaque lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boitier décodeur) différent.
Le téléviseur peut n'émettre aucun son et les couleurs des images peuvent être anormales lorsqu'un lecteur DVD / Blu-ray, un cable sélecteur ou un récepteur satellite (boîtier décodeur) compte une version HDMI antérieure à 1.3. Lorsque vous branchez un cable HDMI dot d'une version antérieure et qu'aucun son n'est émis, branche le cable HDMI à la prise HDMI IN 1(DVI) et les cables audio aux prises DVI IN AUDIO IN [R-AUDIO-L] situées à l'arrêt de téléviseur. Le cas échéant, communiqué avec la société qui a fourni le lecteur DVD / Blu-ray, le cable sélecteur ou le récepteur satellite (boîtier décodeur) afin de confirmer la version HDMI, puis demandez une mise à niveau.
Les cables HDMI autres que ceux de version 1.3 peuvent provoquer un papillotement ou une absence d'image.

I n'est possible d'effectuer cette connexion que si l'appareil externe dispose d'un connecteur de sortie DVI.

1. Branchez un cable DVI vers HDMI ou un adaptateur DVI-HDMI entre la prise HDMI IN 1(DVI) du télévisuer et la prise DVI du lecteur DVD / Blu-ray / cablingselecteur ou recepteur satellite (boftier décembre).
2. Branchez les cables audio entre la prise DVIAUDIO IN [R-AUDIO-L] du téléviseur et le lecteur DVD / Blu-ray / cablosélecteur ou récepteur satellite (boitier décodeur).

La configuration du panneau arrirée de chaque lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boitier décodeur) différent.
Lorsque you branchez un lecteur DVD / Blu-ray / cabloselecteur ou recepteur satellite (boitier decodeur), assurez-vous que la couleur de la prise correspond à cette du cable.
Il faut utiliser la prise d'entrée HDMI IN 1(DVI) dans le cas d'une connexion HDMI/DVI.

Branchement d'un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boitier décodeur) via les câbles de composantes

Les prises du panneau arriere du téléviseur sont conçues pour faciliter le branchement d'un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boitier décodeur) à votre téléviseur.

Panneau arrêté d'un lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boitier décodeur)

1. Branchez un cable de composant entre les prises COMPONENT IN (1 ou 2) [Y, PB, PR] du téléviseur et les prises COMPONENT [Y, PB, PR] du lecteur DVD / Blu-ray / cablosélecteur ou récepteur satellite (boitier décodeur).

2. Branches les cables audio entre la prise COMPONENT IN (1 ou 2) [R-AUDIO-L] du téléviseur et le lecteur DVD / Blu-ray / cabloselecteur ou recepteur satellite (boitier decodeur).

La composante video décompose le signal selon les caractéristiques Y (Luminosite), Pb (Bleu) et Pr (Rouge) afin d'améliorer l'image. Assurez-vous de faire correspondre la composante video et les connexions audio. Par exemple, si un cable video composante est branché à COMPONENT IN 1, le cable audio doit être branché à COMPONENT IN 1 également.
La configuration du panneau arrirée de chaque lecteur DVD / Blu-ray / câblosélecteur ou récepteur satellite (boitier décodeur) différent.
Lorsque you branchez un lecteur DVD / Blu-ray / cabloselecteur ou recepteur satellite (boitier decodeur), assurez-vous que la couleur de la prise correspond à cette du cable.

1. Branchez un cable video entre la prise AV IN 1 [Y/VIDEO] ou AV IN 2 [VIDEO] du téléviseur et la prise VIDEO OUT du magnétoscope.
2. Branches les cables audio entre les prises AV IN (1 ou 2) [R-AUDIO-L] du téléviseur et les prises AUDIO OUT du magnétoscope.

Si le magnétoscope est de type 'mono' (non stéreo), il faut utiliser un connecteur en Y (non fourni) pour effectuer les connexions aux prises d'entrée audio droite et gauche du télévisueur. Il est également possible de brancher le cable à la prise 'R'. Si le magnétoscope est de type stéreo, il faut brancher deux cables.
Chaque magnétoscope possède une configuration de panneau arrêté différente.
Lorsque you branchez magnétoscope, assurez-vous que la couleur de la prise correspond à celle du cable.
Dans le cas de la connexion à AV IN 1, la couleur de la prise AV IN 1 [Y/VIDEO] (vert) ne correspond pas à la couleur du cable video (jaune).

Connexion d'une chaîne audio numérique

Les prises du panneau arriere du téléviseur permettent de brancher facilement une chaine audio numérique (cinéma maison/ récepteur) au téléviseur.

Chaine audio numérique

Cable optique (non fourni)
Panneau arrière du téléviseur

1. Branchez un cable optique entre les prises DIGITAL AUDIO OUT (OPTICAL) du téléviseur et les prises d'entrée audio numérique de la chaîne.

Lorsqu'une chaîne audionumérique est branchée à la prise DIGITAL AUDIO OUT (OPTICAL) : baissez le volume du téléviseur, puis reglez le volume à l'aide de la commande de volume de la chaîne.
La diffusion audio en 5.1 canaux est possible lorsque le téléviseur est raccordé à un apparéil externe doté de cette fonction audio.
La configuration du panneau arrêté de chaque système audio numérique différent.
Lorsque le recepteur de la chaine de cinema maison est regle à Arrét, vous pouvez entendre le son provenant de la prise optique du téléviseur. Lorsque le téléviseur émet des signaux numériques (air), il transmet le son en 5.1 canaux au recepteur de la chaine de cinema maison. Lorsque la source est un composant numérique, comme un lecteur DVD / Blu-ray, un cablingselecteur ou un recepteur satellite (boitier décodeur), et que ce dernier est branché au téléviseur à l'aide d'un cable HDMI, le recepteur de la chaine de cinema maison ne fera entendre qu'un son en deux canaux. Si vous désirez entendre un son en 5.1 canaux, branchez la prise de sortie audio numérique du lecteur DVD / Blu-ray / cablingselecteur ou recepteur satellite (boitier décodeur) directement à un amplificateur ou une chaine de cinema maison, et non au téléviseur.

Amplificateur/ lecteur DVD de cinéma maison

Cable audio (non fourni)

1. Branchez un cable audio entre les prises AUDIO OUT [R-AUDIO-L] du téléviseur et les prises d'entrée audio de l'amplificateur/lecteur DVD de cinema maison.

Lorsqu'un amplificateur audio est branché aux prises de sortie gauche et droite AUDIO OUT [R-AUDIO-L] : Baissez le volume du téléviseur et reglez le volume à l'aide de la commande de volume de l'amplificateur.
La configuration du panneau arrêté de chaque amplificateur/lecteur DVD de cinéma maison différent.
Lorsque you connectez un amplificateur/lecteur DVD de cinema maison, assurez-vous que la couleur de la prise correspond à celle du cable.

Les prises du panneau latorial facilitent la connexion d'un camescope au téléviseur.

Utilisation d'un cable video

1. Branchez un cable video entre la prise AV IN 2 [VIDEO] du télévisuer et la prise VIDEO OUT du caméscope.
2. Branches les cables audio entre les prises AV IN 2 [R-AUDIO-L] du télévisuer et les prises AUDIO OUT du caméoscope.

La configuration arrête de chaque caméoscope est différente suivant les apparêils.
Lorsque you branchez un camescope, assurez-vous que la couleur de la prise correspond a cette du cable.

Utilisation d'un cable HDMI

1. Connectez un cable HDMI entre la prise HDMI IN 3 du téléviseur et la prise de sortie HDMI OUT du caméoscope.

Utilisation d'un cable secondaire D

1. Branchez un cable secondaire D entre le connecteur PC IN [PC] du téléviseur et le connecteur de sortie PC de suaive ordinateur.
2. Branchez un cable audio PC entre la prise PC IN [AUDIO] du télévisuer et la prise de sortie audio de la carte son de l'ordinateur.

Lorsque you connectez un PC, assurez-vous que la couleur de la prise correspond à cette du cable.

Utilisation d'un cable HDMI/DVI

1. Connectez un cable HDMI/DVI entre la prise HDMI IN 1(DVI) du téléviseur et la prise de sortie PC de l'ordinateur.
2. Branchez un cable mini-prise stéreo 3,5 mm/2RCA entre la prise DVI AUDIO IN [R-AUDIO-L] du téléviseur et la prise de sortie audio de la carte son de l'ordinateur.

Il faut utiliser la prise d'entrée HDMI IN 1(DVI) dans le cas d'une connexion HDMI/DVI.

Utilisation d'un cable HDMI

1. Connectez un cable HDMI entre la prise HDMI IN (1(DVI), 2 ou 3) du téléviseur et la prise de sortie PC de l'ordinateur.

La configuration du panneau arriere de chaque PC diffé.

Présentation des menus

Avant d'utiliser le téléviseur, suivez les étapes ci-dessous pour apprendre comment naviguer dans les menus et selectionner et ajuster différentes fonctions.

1. Appuyez sur la touche MENU.

Le menu principal s'affiche à l'écran. Du côté gauche se trouve les icônes suivantes : Image, Son, Chaine, Configuration, Entrée, Support technique.

1. Appuyer sur la touche ou pour selectionner une des icônes.

Appuyez sur la touche ou pour acceder au sous-menu de l'icone.

1. Appuyez sur la touche ou pour aller à une option.

Appuyez sur ENTER pour entrer dans les éléments du menu.

1. Appuyez sur / / pour modifier les éléments sélectionnés.

Appuyez sur la touche RETURN pour revenir au menu précédent.

1. Appuyez sur la touche EXIT pour quitter.

Utilisation des touches de la télécommande

Touche	Fonctions	Touche	Fonctions
MENU	Affiche le menu à l'écran principal.	▲/▼/▲/▲/ ENTER ▲	Permet de déplacer le curseur et de désirir un élément. Sélectionner l'élement en surbrillance. Confirme le réglage.
RETURN ▲	Permet de returner au menu précédent.
EXIT →□	Quitte le menu de l'écran.

Exemple:Réglage de la luminosité du téléviseur dans le menu Image

Réglage de la luminosité à 80

1. Appuyez sur la touche MENU pour afficher le menu.
2. Appuyez sur ENTER pour sélectionner Image.
3. Appuyez sur la touche ou pour sélectionner Luminosite.
4. Appuyez sur ENTER
5. Appuyez sur la touche ou jusqu'à ce que la valeur de la Luminosite soit de 80.
6. Appuyez sur ENTER

Appuyez sur la touche EXIT pour quitter le menu.

Au moment de la mise sous tension initiale du téléviseur, les paramètres de base sont automatiquement régés. D'autres sont régés en cours d'utilisation.

1. Appuyez sur la touche POWER de la télécommande.

Il est aussi possible d'utiliser la touche POWER du téléviseur.
Le message Select Language of the OSD. s'affiche.

1. Utilisez la touche ou pour selectionner la langue, puis appuyez sur ENTER. Le message Choiser 'Util. à domicile' pour un télévisuer à la maison. s'affiche.

2. Utilisez la touche ou pour selectionner Démo magasin ou Util. à domicile, puis appuyez sur ENTER. Le message Mémoriser une source d'antenne. s'affiche.

© Nous vous recommendons de régler le télévisuer au mode Util. à domicile afin d'obtenir la meilleure image possible à votre domicile.
Démomagasin ne doit être utilisé qu'en magasin. Si l'appareil est régèle par inadvertance au mode Démomagasin et que vous souhaitez revenir au mode Util. à domicile (standard) : appuyez sur la touche de volume du téléviseur. Lorsque le réglage du volume est affché à l'écran, appuyez sur la touche MENU du téléviseur pendant cinq secondes.

1. Utilisez la touche ou pourémoriser les canaux de la connexion sélectionnée. Appuyez sur ENTER pour sélectionner Demarrer.

Air: Signal d'antenne de type Air. / Cable: Signal d'antenne de type Cable. / Auto: signaux d'antenne de type Air et Cable
En mode cable, vous pouze selectionner la source de signal appropriee parmi STD, HRC et IRC en appuyant sur la touche , , ou , puis sur la touche ENTER. Dans le cas d'un signal de cable numérique, selectionnez la source de signal pour une diffusion analogique et numérique. Communique avec votre cabling distributor local pour déterminer le type de système de cable de votre région.

1. Appuyez sur ENTER pour selectionner l'option Demarrer. La mémorisation des canaux disponibles commence.

Pour arreter la recherche avant la fin, Appuyez sur ENTER l'option Arrêt est selectionnée.
Uns fiois tous les canaux messoris, te taveliseur commence a eliminer les canaux brouillés. Puis le menu Auto program s'affiche de nouveau. Appuyez sur ENTER 4I lorsque la messorisation des canaux est terminée. Le message Regler le mode horloge. s'affiche.

1. Appuyez sur ENTER

Appuyez sur la touche ou pour selectionner Auto, puis sur ENTER. Le message Régler à l'heure avancée. s'affiche. Si vous selectionnéz Manuel, Régler la date et l'heure du jour s'affiche.

1. Appuyez sur la touche ou pour selectionner Off, On ou Auto, puis sur ENTER
2. Appuyez sur la touche ou pourmettre en surbrilancevoire fuseau horaire.Appuyez sur ENTER. Si yourecevez un signal numérique,l'horloge se rgle automatiquement.Dans le cas contraire,reportez-vous a la page 30 pour savoir comment régler l'horloge.
3. La méthode de connexion assurant la qualité qualité HD est proposée. Àpres avoir confirmé la méthode, appuyez sur ENTER.
4. Le message En mode Diffusion. s'affiche. Appuyer sur la touche ENTER 4 lorsque terminé.

Si vous souhaitez réinitialiser ce paramètre...

1. Appuyez sur la touche MENU pour afficher le menu. Appuyez sur la touche ▲ ou ▼ pour sélectionner Configuration, puis sur ENTER □.
2. Apppuyez sur ENTER de nouveau pour selectionner Prêt à l'emploi.

La fonction Pret à l'emploi n'est accessible qu'en mode TV.

Configuration du menu des canaux

Antenne Air / cable

Avant que vous télévisuer ne puisse commencer à memoriser les canaux disponibles, vous doivent spécifier le type de la source de signal branchée au téléviseur (c'est-à-dire une ANTENNE OU LE CABLE).

Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de régler l'antenne enChoosing Outils Commuter sur Cable (ou Commuter sur Air).

Prog. auto

Air: signal d'antenne de type air. / Câble: signal d'antenne de type cable. / Auto: signaux d'antenne de type air et cable.

Au moment de la selection du système de câblodiffusion : Cette option désit le système de câblodiffusion. STD, HRC et IRC désignent différents systèmes de câblodiffusion. Communiquez avec votre câblodistributeur local pour déterminer le type de système de cable de votre région. La sélection de la source de diffusion est maintainant terminée.
Uns tous les canaux messores, te teveiser commence a eliminer les canaux brouillés (Suppression des canaux brouillés). Puis le menu Auto program s'affiche de nouveau.
Pour arreter la programmation automatique, appuyez sur ENTER. Le message Arreter Prog. auto? s'affiche. Répondez Oui en appuyant sur la touche ou , puis sur ENTER.

Clear Scrambled Channels (canaux numériques seulement)

Cette fonction permet d'éliminer les canaux brouillés une fois la programmation automatique Prog. auto terminée. Cette procédure peut prendre de 20 à 30 minutes.

Pour arreter la recherche des canaux brouillés : appuyez sur ENTER pour sélectionnner Arrêt. Appuyez sur la touche pour répondre Oui, puis sur ENTER.
Cette fonction n'est accessible qu'en mode Cable.

- Listedes canaux

Pour connaitre les procedures détaillées relatives à l'utilisation de List des canaux, consultez les instructions sous la rubrique 'Gestion des canaux'.

Vou puez selectionner ces options en appuyant simplement sur la touche CH LIST de la telecommande.

Syn. Precise (canaux analogiques seulement)

La syntonisation de précision permet de régler manuellement un canal pour en optimiser la réception.

Si you n'enregistrez pas les canaux syntonisés avec précision dans la mémoire, les réglages ne sont pas sauvégardés.
* apparait à côté du nom des canaux synthonisés avec précision.
Pour réinitialiser les réglages de syntonisation de précision, appuyez sur la touche pour sélectionner Régler, puis sur ENTER.

Gestion des canaux

Ce menu permet d'ajouter, de supprimer ou définir les canaux favors et d'utiliser le télé-horaire pour les diffusions numériques.

Tous les canaux

Affiche tous les canaux actuellesment accessibles.

Canaux ajoutés

Affiche tous les canaux ajoutés.

Favori

Affiche tous les canaux favors.

Pour selectionner les canaux favors configurés, appuyez sur la touche FAV.CH de la télécommande.

Enregistrement par minuterie

Afficher toutes les émissions actuelles réservées.

Selectionnez un canal dans la liste Tous les canaux, Canaux ajoutés ou Favori en appuyant sur les touches / , puis sur ENTER. Vous pouvez alors visionner le canal sélectionné.
Utilisation des touches de couleur avec la liste des canaux

• Verte (Zoom): Agrandit ou réduit un numéro de canal.
• Jaune (Choisir) : Sélectionne plusieurs listedes canaux. Dans la fonction Favorite, vous pouvez exéçuter en même temps les fonctions Ajouter/supprimer ou Ajouter aux favors/Effacer des favors pour plusieurs canaux. Sélectionnéz les canaux désirsés. Appuyez ensuite sur la touche jaune pour régler simultanément tous les canaux choisis. Le symbole ✔ s'affiche à la gauche des canaux sélectionnés.
• TOOLS (Outils): Affiche les menus Ajouter (ou Supprimer), Ajouter aux favors (ou Effacer des favors), Écoute par minuterie, Modifier le nom du canal, Choisir tout (ou Désélect. tout) et Prog. auto (les menus d'options peuvent différer selon le cas).

Icônes d'affichage de statut des canaux

• 一 : Un canal favorsi.
• √: Un canal sélectionné en appuyant sur la touche jaune.
  :Une émission en cours de diffusion.
• : une émission réservée.

Menu d'options des listedes de canaux (sous Tous les canaux, Canaux ajoutés et Favori)

Appuyez sur la touche TOOLS pour utiliser le menu d'options.
Les options du menu peuvent varier selon le statut du canal.

Ajouter / Supprimer

Il est possible d'ajouter ou de supprimer un canal afin d'afficher seulement les canaux désirés.

Tous les canaux supprimés sont affichés dans le menu Tous les canaux.
Un canal affiché en gris indique que celui-ci a été supprimé.
Le menu Ajouter ne s'affiche que pour les canaux supprimés.
Il est également possible de supprimer un canal du menu Canaux ajoutés ou Favori.

Ajouter aux favoris / Effacer des favoris

You pouvez définir comme favors les canaux que vous regardez fréquèment.

Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible d'ajouter ou de supprimer des canaux dans la liste des favors en selectionnant Outils Ajouter aux favors (ou Effacer des favors).
Le symbole s'affiche et le canal est definite comme canal favori.
Tous les canaux favoris sont affichés dans le menu Favori.

Écoute par minuterie

Si you resevz une emission a ecouter, te tleviseur passa automatquement au canal rsved dans la list des canaux, me si un autre canal est ecouted. Pour reserver une emission, regler d'abord l'horloge. (voir page 30).

Seuls les canaux mémorisés peuvent être réservés.
Il est possible de regler directement le canal, le mois, le jour, l'année, l'heure et les minutes à l'aide des touches numériques de la télécommande.
La réservation d'une émission s'affiche dans le menu Enregistrement par minuterie.
Télé-horaire numérique et réservation d'émission

Lorsqu'un canal numérique est selectionné et que vous appuyez sur la touche , le guide des émissions du canal s'affiche. Il est possible de réserver une émission en suivant les procédures ci-dessus.

- Modifier le nom du canal (canaux analogiques seulement)

Les canaux peuvent etre marqués de sorte que leur indicatif d'appel s'affiche chaque fois que le canal est selectionné.

Les noms des canaux numériques sont automatiquement assignés et ne peuvent être marqués.

Choisir tout / Désélect. tout

• Choisir tout : Vous pouvez selectionner tous les canaux dans la liste des canaux.
• Déselect. tout : Vous pouvez désélectionner tous les canaux scélectionnés.
  Seule l'option Deselect. tout peut etre choses lorsqu'il y a un canal choisi.

Prog. auto

Pour en savoir plus sur la configuration des options, reportez-vous à la page 23.

Menu d'options des listedes de canaux (sous Enregistrement par minuterie)

Il est possible d'afficher, de modifier ou de supprimer une réservation.

Appuyez sur la touche TOOLS pour utiliser le menu d'options.

Sélectionnez cette option pour modifier une réservation d'émission.

Annuler horaires

Sélectionnez cette option pour annuler une réservation d'émission.

Information

Sélectionnez cette option pour afficher une réservation d'émission. (Il est également possible de modifier l'information relative à une émission.)

Choisir tout

Selectionner toutes les émissions réservées.

COMMANDE DE L'IMAGE

Configuration du menu Picture

Mode

Vou puez专业化 le type d'image qui correspond le moins à vos exigences.

Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de régler l'image enChoosingant Outils Image mode.

Dynamique

Choisit l'image offrant une(Meilleure definition dans une pièce claire.

Standard

Choisit la meilleure image possible dans un environnement normal.

Cinéma

Choisit une définition d'image pour regarder des films dans une pieceASFerre.

Contré-jour / Contraste / Luminosite / Netteté / Couleur / Teinte (V/R)

Le téléviser offre plusieurs options de réglage de la qualité de l'image.

• Contre-jour: Règle la brillance du rétroéclairage de l'affichage ACL.
• Contraste: Règle le niveau de contraste de l'image.
• Luminosite: Règle le niveau de luminosité de l'image.
• Nettété: Règle la définition du bord de l'image.
• Couleur: Règle la saturation des couleurs de l'image.
  Teinte (V/R): Régle la teinte de couleur de l'image.
  Lorsque vous apportez des modifications aux options Contre-jour, Contraste, Luminosite, Nettete, Couleur ou Teinte (V/R), l'image s'ajuste en conséquence.
  En mode PC, il est possible de modifier uniquement les fonctions Contre-jour, Contraste et Luminosité.
  Le reglages peuvent etre definis et messoris pour chacun des appareils externes branches a une entree du taveliseur.
  Il est possible de réduire considérablement la consommation d'énergie en diminuant le niveau de brillance de l'image, ce qui diminue également les coûts de fonctionnement.

Réglages avancés

Les nouveaux téléviseurs Samsung permettent d'effectuer des réglages d'image encore plus précis que les modèles précédents.

Réglages avances est offert dans les modes Standard ou Cinéma.
En mode PC, il est possible de modifier uniquement les fonctions Gamma et Equilibrage du blanc à partir des éléments Paramétres avancés.

Tonalité noire → Off / Foncé / Plus foncé / Le plus foncé

Yououpouzechoisire n eauvadnoir à l'écran pour régler la profondeur de ce dernier.

Contraste dynam. Off / Basse / Moyen / Haute

Vous pouvez régler le constraste de manière à l'optimiser.

Gamma

Il est possible de régler l'intensité des couleurs primaires (rouge, vert, bleu). (-3 +3)

Espace couleur

L'espace couleur est une matrice composée des couleurs rouge, vert et bleu. Sélectionnez votre espace couleur préfééré pour obtenir des couleurs les plus naturelles possibles.

• Standard: L'espace couleur natif offre des tons riches et pleins.
• Auto : Cet espace couleur s'ajuste automatiquement aux nuances naturelles en fonction des sources des programmes.

Équilibrage du blanc

Yououpuezregleratempereaturedelacouleur pourobtenirdescouleursd'imagelsenatures.

• Décal.-R / Décal.-V / Décal.-B / Gain-R / Gain-V / Gain-B : Vous pouvez régler la 'température' de la couleur des zones claires en modifiant les valeurs de rouge, de vert et de bleu. Recommendation : utilisateurs avancés seulement.
• Régler: L'équilibrage du blanc mis au point précédément sera ramné aux valeurs par défaut.
  Une modification de la valeur des régles entraine un rafraîchissement de l'écran.

Ton chair

You pouze rehausser le ton chair (rose) de l'image.
Une modification de la valeur des réglages entraîne un rafraïchissement de l'écran.

Amélioration des bords Off / On

Vou puez accentuer le bord des objets sur l'image.

□ Options d'image

En mode PC, il est possible de modifier uniquement les options Nuance coul. et Format à partir des éléments de Options d'image.

Nuance coul. Froide / Normal / Chaude1 / Chaude2

Chaude1 ou Chaude2 ne s'activent qu'en mode Cinéma.
Les réglages peuvent être définis et mémorisés pour chacun des apparciels externes branchés à une entrée du téléviseur.

Format

Il est possible de modifier la taille de l'image à l'écran. Six tailles d'écran différentes sont disponibles pour votre télévisur, chacune conçue pour fonctionner au mieux avec des types d'entres video particulieres.Vote cabloselecteur ou recepteur satellite peut également dispose de ses propres tailles d'écran.En ringle generale,toutefois,il est conseillé d'utiliser le mode 16:9,autant que possible.

Il est possible d'appuyer à répétition sur la touche P.SIZE de la télécommande pour modifier la taille de l'image.

16:9: Pour régler l'image en mode 16:9.
- Zoom1: Permet d'agrandir la taille de l'image affichée à l'écran.
- Zoom2: Agrandit davantage la taille de l'image que Zoom1.
- Format large: Augmente le facteur de forme de l'image pour qu'elle replissse l'écran en entier.
4:3: Regle l'image en mode normal, c.-a-d. 4:3.
- Plein écran : Utilisez cette fonction pour voir l'image en entier, sans coupure, durant l'entrée de signaux HDMI (720p/1080i), composantes (1080i) ou numériques (1080i).

16:9

Zoom1

Zoom2

Format large

4:3

Plein écran

Un re manence d'imag temporaire peut se produire si une image fixe est affichee a l'ecran pendant plus de deux heures.
Après avoir sélectionné Zoom1, Zoom2 ou Format large : Appuyez sur la touche ou pour sélectionner Position, puis sur ENTER. Appuyer sur la touche ou pour déplacer l'image vers le bas et le haut.
Après avoir sélectionné Plein écran en mode HDMI (1080i) ou Composante (1080i), il est possible que vous deviez centrer l'image : Appuyez sur la touche ou pour sélectionner Position, puis sur ENTER. Appuyer sur la touche , ou pour déplacer l'image.
Régler: Appuyez sur la touche ou pour sélectionner Régler, puis sur ENTER. Il est possible d'initialiser le réglage.
HD (Haute définition): 16:9 - 1080i (1920x1080), 720p (1280x720)
Les réglages peuvent être défiés et mémorisés pour chacun des appareils externes branchés à une entrée du téléviseur.

Source d'entrée	Image Format
TV, AV, Composante (480i, 480p)	16:9, Zoom1, Zoom2, 4:3
Numérique (1080i), Composante (1080i), HDMI (720p, 1080i)	16:9, 4:3, Format large, Plein écran
PC	16:9, 4:3

Réduct. bruit num. Off / Basse / Moyen / Haute / Auto

Si le signal de diffusion capé par votre télévisueur est faible, vous pouvez activer la fonction de réduction numérique des bruits pour aider à éliminer les parasites et les images fantômes qui apparaissent à l'écran.
Lorsque le signal est faible, selectionnez une des autres options jusqu'à ce que la(Meilleure image soit affichee.

Nv nr HDMI Normal / Basse

Yououpouezchoisisreliveau de noir à l'écran pour régler la profondeurde ce dernier.
Ct t i t H. se peut que la fonction Nv nr HDMI ne soit pas compatible avec tous les apparciels externes.

Mode Film Off / Auto

Il est possible de régler le télévisuer afin qu'il détecte etTRAITE automatiquement les signaux de film provenant de toutes les sources et rgle l'imag pour obtenir une definition optimale.
Mode Film est accessibles en modes TV, Video, Composante (480i / 1080i) et HDMI (480i / 1080i).

Réinitialisation de l'image Réinitial. mode image / Effacer

Ramène tous les réglages d'image aux valeurs par défaut.
Reinitial. mode image : Les valeurs d'images en cours sont ramenées aux réglages par défaut.

Utilisation du téléviseur comme écran PC

Configuration du logiciel sur votre PC (sous Windows XP)

Les paramètres d'affichage de Windows pour un ordinateur type sont indiqués ci-dessous. Les fenêtres affichées surVote PC auront probablement un aspect différent, selon la version de Windows et de la carte video. Toutefois, même si les fenêtressemblant différentes, les mêmes données de configuration de base s'appliquent dans la plupart des cas. (Dans le cas contraire, communiquez avec le fabricant de votre ordinateur ou avec votre détaillant Samsung.)

1. Cliquez sur 'Panneau de configuration' dans le menu Démarrer de Windows.
2. Lorsque le panneau de configuration s'affiche, cliquez sur 'Apparence et Thèmes' et la boite de dialogue 'Propriétés de l'affichage' apparait.
3. Lorsque le panneau de configuration s'affiche, cliquez sur ' Affichage' et la boite de dialogue 'Propriétés de l'affichage' apparait.
4. Allez à l'onglet 'Paramètres' dans la boîte de dialogue 'Propriétés de l'affichage'.

Réglage correct de la taille (résolution): optimum : 1360 X 768 pixels

Si vous boîte de dialogue des paramètres d'affichage compte une option de fréquence verticale, la valeur correcte est 60 ou 60 Hz. Sinon, cliquez sur OK et quitterze la boîte de dialogue.

Modes d'affichage

Si le signal du système équivaut au mode de signal standard, l'écran se règle automatiquement. Si le signal du système ne correspond pas au signal standard, réglez le mode en vous reportant, le cas échéant, au mode d'emploi de la carte video; sinon, l'image pourrait ne pas apparaitre. Pour les modes d'affichage figurant ci-dessous, l' image de l'écran a été optimisée durant la fabrication.

Entree D-Sub et HDMI/DVI

Mode	Résolution	Fréquence horizontalale(KHz)	Fréquence verticalale(Hz)	Fréquence d'horloge des pixels(MHz)	Polarité synchr(H/V)
IBM	640 x 350	31.469	70.086	25.175	+/-
	720 x 400	31.469	70.087	28.322	-/+
MAC	640 x 480	35.000	66.667	30.240	-/-
	832 x 624	49.726	74.551	57.284	-/-
VESA CVT	720 x 576	35.910	59.950	32.750	-/+
	1280 x 720	44.772	59.855	74.500	-/+
	1280 x 720	56.456	74.777	95.750	-/+
VESA DMT	640 x 480	31.469	59.940	25.175	-/-
	640 x 480	37.500	75.000	31.500	-/-
	640 x 480	37.861	72.809	31.500	-/-
	800 x 600	37.879	60.317	40.000	+/+
	800 x 600	46.875	75.000	49.500	+/+
	800 x 600	48.077	72.188	50.000	+/+
	1024 x 768	48.363	60.004	65.000	-/-
	1024 x 768	56.476	70.069	75.000	-/-
	1024 x 768	60.023	75.029	78.750	+/+
	1360 x 768	47.712	60.015	85.500	+/+
VESA GTF	1280 x 720	52.500	70.000	89.040	-/+

Utilise la prise d'entrée HDMI (DVI) IN dans le cas d'un branchement HDMI/DVI. (LN22B460)
Utilisez la prise d'entrée HDMI IN 1 (DVI) dans le cas d'un branchement HDMI/DVI. (LN26B460, LN32B460)

Configuration du téléviseur avec un PC

Prérglage: Appuyez sur la touche SOURCE pour sélectionner le mode PC.

Réglage Auto

Utilisez la fonction 'Auto Adjust' afin que le téléviseur règle automatiquement les signaux video qu'il recoit. Cette fonction règle également automatiquement les paramètres, les fréquences et les positions.

Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de procéder au réglage automatique en faisissant Outils Réglage Auto.
Cette fonction n'est pas disponible en mode numérique DVI.

Écran

Le but du réglage de la qualité de l'image est d'éliminer ou de réduire le bruit de l'image. Si le bruit n'est pas éliminé en effectuant uniquement une syntonisation fine, réglez la fréquence verticale du PC, puis procédez à une symthonisation de nouveau. Une fois le bruit réduit, réajustez l'image pour la centreur sur l'écran.

Grain / Affiné

Le but du réglage de la qualité de l'image est d'éliminer ou de réduire le bruit de l'image. Si le bruit n'est pas éliminé en effectuant uniquement une syntonisation fine, réglez la fréquence le peux possible (Grain), puis procédez à une syntonisation de nouveau. Une fois le bruit réduit, réajustez l'image pour la center sur l'écran.

Position de l'ordinateur

Régler la position de l'écran de l'ordinateur s'il ne correspond pas à celui du téléviseur. Appuyez sur la touche ou pour régler la position verticale. Appuyez sur la touche ou pour régler la position horizontale.

Image Reset

Vous pouvez remplacer tous les parametes d'image par les valeurs par défaut.

Configuration du menu Sound

Mode Standard / Musique / Cinéma / Voix claire / Personnel

Vou puez selectionner un mode sonore convenant à vos préférences personnelles.

Égaliseur

Vous pouvez regler les parametes audio selon vos préférences personnelles.

Mode

Sélectionne le mode sonore parmi des réglages prédéfinis.

Balance L/R

Règle la balance entre les haut-parleurs croit et gauche.

100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Réglage de la largeur de bande)

Pour régler le niveau des différentes fréquences de largeur de bande.

Régler

Ramène tous les réglages de l'égalisateur aux valeurs par défaut.

SRS TruSurround HD Off / On

TruSurround XT est une technologie SRS brevetée qui résout le problème de la lecture de contenu multicanaux en 5.1, lorsque la chaîne ne comprend que deux enceintes. La technologie Trusurround offre une qualité audio virtuelle exceptionnelle avec n'importe qu'elle chaîne à deux enceintes, y compris les haut-parleurs internes d'un téléviseur. Elle est entiennent compatible avec tous les formats multicanaux.

Langue privilégée (canaux numériques seulement)

La télédiffusion numérique assures la transmission simultanée de plusieurs pistes de son (par exemple, la traduction simultanée de l'émission en langues étrangères).

Voupez ecouter une émission dans une langue autre que la Preferred Language en appuyant sur le bouton MTS de la télécommande.
Language privilégée n'est disponible qu'en mode numérique.
Seule une langue faisant partie des langues diffusées peut être seLECTIONnée.

Son multi-piste (canaux analogiques seulement)

Appuyez sur la touche MTS de la télécommande pour selectionner Mono, Stereo ou SAP.
- Mono : Choisissez ce réglage pour les canaux diffusés en monophonie ou si la réception d'un signal stéreo s'avè difficile.
- Stéreo : Choisissez ce réglage pour les canaux diffusés en stéreophonie.
- SAP : Choisissez ce réglage pour écouter une émission diffusée en mode SAP (seconde piste audio), habituellément un doublage en langue étrangère.
Son multi-piste n'est disponible qu'en mode analogue.
Selon l'émission diffusée, il est possible de désir parmi les modes Mono, Stéréo ou SAP.

Volume auto Off/On

Chaque station de diffusion possède son propre type de signal; il n'est donc pas facile de régler le volume chaque fois que l'on change de canal. Cette fonction permet de régler automatiquement le volume de canal désiré en abaissant la sortie de son lorsque le signal de modulation est élevé ou en haussant la sortie de son lorsque le signal de modulation est bas.

□ Select. le haut-parleur

Lorsque you ecoutez un téléviseur branché à une chaine de cinéma maison, coupe le son des haut-parleurs du téléviseur afin d'entendre celui des haut-parleurs (externes) de la chaine.

Haut-p. externe : Permet d'entendre le son à partir des haut-parleurs externes (chaîne de cinéma maison).
Haut-parleur TV : Permet d'entendre le son à partir des haut-parleurs du téléviseur.

Si yous selectionnez Haut-p. exter n dans le menu Select. le haut-parleur, les reglages du son seront limites.
Les touches de volume et MUTE ne fonctionnent pas lorsque la fonction Selct. le haut-parleur est reglee a Haut-p. externe. Veuiliez regler le volume de suaive chaine de cinema maison.

	Haut-parleurs internes du téléviseur	Sortie audio (optique sortie G/D) vers la chaîne audio
	RF, AV, Composante, PC, HDMI	RF, AV, Composante, PC, HDMI
Haut-parleur TV	Sortie de son	Sortie de son
Haut-p. externe	Sourdine	Sortie de son
Aucun signal vidéo	Sourdine	Sourdine

Réinitialisation du son Réinitial. tout / Réinit. mode son / Effacer

Vous pouvez rétablir les paramètres audio par défaut.
Réinit. mode son : Les valeurs de son actuelles sont ramenées aux réglages par défaut.

CONFIGURATION

Configuration du menu de configuration

Langue

Vous pouvez régler la langue de menu.

Heure

Horloge

Le réglage de l'horloge est nécessaire pour pouvoir utiliser les diverses fonctions de minuterie du téléviseur.

L'heure s'affiche chaque fois que vous appuyez sur la touche INFO.
Si vous débranchez le cordon d'alimentation, vous devez régler l'horloge de nouveau.

Mode horloge

Vous pouvez régler l'heure manuellement ou automatiquement.

• Auto: Permet de régler l'heure automatiquement en utilisant l'heure du signal de diffusion numérique.
• Manuel : Permet de régler l'heure manuellement selon une heures particulière.
  En fonction de la station de diffusion et du signal, il est possible que la fonction de réglage automatique de l'heure ne fonctionne pas correctement. Le cas échéant, réglez l'horloge manuellement.
  L'antenne ou le cable doit être branché pour que le réglage automatiquement de l'horloge se fasse.

- Réglage Horloge

Il est possible de régler l'heure manuellement.
Cette fonction n'est disponible que lorsque la fonction Mode horloge est reglee a Manuel.
Vou puez regler directement le mois, le jour, les heures et les minutes en appuyant sur les touches numériques de la télécommande.

- Fuseau hor.

Choisissez votre fuseau horsaire.
Cette fonction n'est disponible que lorsque la fonction Mode horloge est reglee a Auto.

H. d'été Off / On / Auto

Permet d'activer et de désactiver la fonction de l'heure avancée.
Cette fonction n'est disponible que lorsque la fonction Mode horloge est reglee a Auto.

Mise en veille

La mise en vue est int automatique le téléviseur après le décai choisi (30, 60, 90, 120, 150 ou 180 min).

Appuyez sur la touche TOOLS pour afficher le menu Outils. Il est également possible de régler la mise en voille en faisissant Outils Mise en voille.
Pour désactiver la fonction Mise en voille, Sélectionnez Off.

Minuterie 1 / Minuterie 2 / Minuterie 3

Trois réglages de minuterie (mise en marché/arrêt) peuvent être effectuels. Il faut d'abord régler l'horloge.

• Mise en marché : Réglez l'heure, les minutes, am/pm et activer/désactiver. (Pour activer la minuterie avec le réglage besoini, réglez à Activer.)
• Arrêt : Réglez l'heure, les minutes, am/pm et activer/désactiver. (Pour activer la minuterie avec le réglage besoini, réglez à Activer.)
  Volume: Reglez le volume au niveau désiré.
  Antenne: Affichez le type d'antenne. (Air ou Cable)

Vous pouvez regler l'antenne en selectionnant Chaine Antenne. (voir page 23)

• Chaine: Sélectionnéz le canal désiré.

• Répéter : Sélectionnez Une fois, Tous les jours, Lun~Ven, Lun~Sam, Sam~Dim ou Manuel.

Lorsque vous avez selectionné l'option Manuel, appuyez sur la touche pour selectionner le jour approprié de laSEMaine. Appuyez sur ENTER 已 sur le jour youlu et la marque s'affichera.

Voupezreglerlesheures,lesminutes et les canaux directementa l'aide du pavé numérique de la telecommande.

Mise hors tension automatique

Quand la minuterie est activée, le téléviseur s'eteint automatiquement au bout de trois heures si aucune commande n'est utilisée. Cette fonction est disponible uniquement lorsque la minuterie est régée à Marche; elle permet d'éviter toute surchauffe occasionnée par une utilisation prolongée du téléviseur.

V-Chip

La fonction V-Chip exclut automatiquement les programmes qui sont considérés comme inappropriés pour les enfants. L'utilisateur doit entre un NIP (numéro d'identification personnel) avant de pouvoir configurer ou modifier les restrictions de la fonction V-Chip.

V-Chip n'est pas disponible en mode HDMI, Composante ou PC.
Le code NIP par défaut d'un nouveau téléviseur est '0-0-0-0'.
Si vous avez oublie votre code NIP, appuyez sur les touches de la télécommande dans l'ordre suivant pour rétablir le code 0-0-0-0: POWER (Arrêt) MUTE 8 2 4 POWER (Marche).
Per. t: Dverrouille ttes les classifications du teviseur./Bloq.tout : Verrouille tutes les classifications du teviseur.

Blocage V-Chip Off / On

Vous pouze bloquer des émissions selon un système de classification.

Cont. parent. TV

Vous pouvez bloquez des émissions selon leur classification. Cette fonction permet de contrôler ce que vos enfants regardent.

TV-Y: Jeunes enfants / TV-Y7 : Enfants de plus de 7 ans / TV-G : Tout public

TV-PG : Surveillance parentale/TV-14 : Téléspectateurs de plus de 14 ans / TV-MA : Public averti

ALL: Blocage de toutes les classifications. / FV: Fantastique et violence / V: Violence / S: Scènes de sexe /

L: Langage adulte / D: Dialoguesexuellement explicite

La fonction V-Chip bloque automatique certaines catégories plus restrictives. Par exemple, si vous bloquez la catégorie TV-Y, la catégorie TV-Y7 sera automatique

bloquée. De la même façon, si vous bloquez la catégorie TV-G, toutes les catégories du groupe des jeunes adults seront alors bloquées (TV-G, TV-PG, TV-14 et TV-MA). Les sous-classifications (D, L, S, V) sont regroupées de la même façon.

La fonction V-Chip bloque automatique certaines catégories qui sont plus restrictives'. Par exemple, si vous bloquez la sous-catégorie L de la catégorie TV-PG, les sous-catégories L de TV-14 et de TV-MA sont bloquées automatique.

Classif. MPAA

Voupez bloquer les films en fonction de la classification MPAA. La MPAA (Motion Picture Association of America) a etabli un système de classification qui fournit aux parents ou adultes exerçant une surveillance des renseignements sur les films convenant aux enfants.

G:Tout public (aucune restriction).
PG: Surveillance parentale recommende.
PG-13: Parents vivement mis en garde.
- R: Avec restriction. Les enfants de moins de 17 ans doivent être sous la surveillance d'unadulte.
NC-17: Aucun enfant de moins de 17 ans.
X: Adultes uniquely.
- NR: Pas de classification.
La fonction V-Chip bloque automatique toutes les catégories qui sont plus restrictives'. Par exemple, si vous bloquez la catégorie PG-13, les catégories R, NC-17 et X seront automatiquement bloquées.

Anglais canadien

C: Emissions destinées aux enfants de moins de 8 ans.
C8+ : Émissions convenant généralement aux enfants de 8 ans et plus, sans surveillance.
G:Émissions grand public convenant à tous les auditoires.
PG: Emissions à surveillance parentale.
14+ : Émissions dont la teneur peut ne pas convenir, en tout ou en partie, aux enfants de moins de 14 ans.
18+ : Émissions pour adults.
La fonction V-Chip bloque automatiquement toutes les catégories qui sont plus restrictives'. Par exemple, si vous bloquez la catégorie G, les catégories PG, 14+ et 18+ seront automatiquement bloquées.

Français canadien

G:Tout public.
- 8 ans+ : Émissions convenant généralement aux enfants de 8 ans et plus, sans surveillance.
13 ans+ : Émissions pouvant ne pas convenir aux enfants de moins de 13 ans.
16 ans+ : Émissions ne convenant pas aux enfants de moins de 16 ans.
18 ans+ : Émissions réservées aux adults.
La fonction V-Chip bloque automatiquement toutes les catégories qui sont plus restrictives'. Par exemple, si vous bloquez la catégorie 8 ans+, les catégories 13 ans+, 16 ans+ et 18 ans+ seront automatiquement bloquées.

Catég. americaine tellechargeable

Il est possible d'utiliser de l'information sur le contrôle parental tout en regardant des canaux numériques.

Si l'information n'est pas téléchargeé à partir de la station de radiodiffusion, le menu Catég. americaine téléchargeable est désactivé.
L'information sur le contrôle parental est téléchargeée automatiquement lorsqu'on regarde des canaux numériques. Cela peut prendre plusieurs secondes.
Le menu Catég. americaine téléchargeable est disponible pour utilise apres téléchargement de I'information a partir de la station de radiodiffusion. Toutefois, selon l'information provenant de la station, il est possible qu'on ne puisse pas l'utiliser.
Les niveaux de contrôle parental différent selon la station de radiodiffusion. Le nom du menu par défaut et Catég. americaine tellechargeable changent en fonction des données telleschargees.
Meme si vous reglez l'affichage à l'écran dans la langue souhaitation, le menu Catég. américain téléchargeable s'affiche en anglais seulement.
La classification bloque automatiquement certaines catégories plus restrictives.
Les catégories (par exemple : Humor Level., etc.) et les niveaux de classification (par exemple : DH, MH, H, etc.) peuvent différer selon la station de diffusion.

Changer NIP

L'écran Changer NIP s'affiche. Choisissez un code NIP à quatre chiffres et saisissez-le.

Lorsque you've ente le code NIP a quatre chiffres, I'ecran Confirmer NIP apparait. Saisissez de nouveau les quatre chiffres. Lorsque I'ecran de confirmation disparait, sua code NIP est messorie.

Si vous avez oublie votre code NIP, appuyez sur les touches de la télécommande dans l'ordre suivant pour rétablir le code 0-0-0-0: POWER (Arrêt) MUTE 8 2 4 POWER (Marche).

Comment réinitialiser le téléviseur lorsque la fonction V-Chip bloque un canal (solution d'urgence)

Si un canal à accès restreint est syntonisé, la fonction V-Chip le bloque. L'écran se vide et le message suivant s'affiche :

1. Entrez votre code NIP, puis appuyez sur la touche ENTER et la touche à ou▼ pour désactiver temporairement le blocage V-Chip.

Si vous avez oublé votre code NIP, appuyez sur les touches de la télécommande dans l'ordre suivant pour rétablier le code 0-0-0-0: POWER (Arrêt) MUTE 8 2 4 POWER (Marche)

Sous-titres (Messages affichés à l'écran)

Sous-titres Off / On

Voues pouze activ ou désactiver la fonction des sous-titres. Si la fonction des sous-titres n'est pas disponible, il n'y a pas d'affichage à l'écran.

Appuyez sur la touche CC de la télécommande pour regler la fonction des sous-titres à marche ou arrêt.
L'option Sous-titres ne fonctionne pas dans les modes Composante, HDMI ou PC.

Mode ss-titres codés

You pouvez selectionner le mode de sous-titrage souhaite.

L'option de sous-titrage disponible dépend de l'émission diffusée.

• Par défaut / CC1~CC4 / Texte1 ~ Texte4 (caux analogiques seulement)

La fonction de sous-titrage analogue fonctionne en mode canaux analogiques ou lorsqu'un signal est fourni au téléviseur à partir d'un apparéil externe. (Selon le signal émetteur, la fonction des sous-titres analogiques peut fonctionner sur les canaux numériques.)

• Default / CC1~CC4 / Text1~Text4 / Service1~Service6 (cauax numériques seulement)

La fonction des sous-titres numériques fonctionne seulement sur les canaux numériques.

Les paramètres service1 à 6 en mode Sous-titres numériques ne sont pas toujours disponibles, selon le système de diffusion utilisé.

Options de sous-titrage numérique (caux numériques seulement)

• Format : Cette option permet deCHOISIR entre Par defaut, Petit, Standard et Grand. La couleur par defaut est Standard.
• Style des polices : Cette option comprend Par défaut, Style0 ~ Style7. Vous pouvez modifier la police. La valeur par défaut est Style 0.
• Couleur avant-plan : Cette option permet deCHOISIR entre Par defaut, Blanc, Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. Vous pouvez modifier la couleur des caractères. La valeur par défaut est Blanc.
• Couleur arrêté-plan : Cette option permet de désirir entre Par défaut, Blanc, Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. Vous pouvez modifier la couleur de l'arrêté-plan des sous-titres. La couleur par défaut est Noir.
• Opacité avant-plan : Cette option comprend Par défaut, Transparent, Translucent, Opaque et Clignotant. Vous pouvez modifier l'opacité des caractères.
• Opacité arrêté-plan : Cette option vous permet de désirer entre Par défaut, Transparent, Translucid, Opaque et Clignotant. Vous pouvez modifier l'opacité de l'arrêté-plan des sous-titres.
• Retour par défaut : Cette option rétablit les paramètres par défaut des fonctions suivantes : Format, Style de police, Couleur d'avant-plan, Couleur d'arrière-plan, Opacité d'avant-plan et Opacité d'arrière-plan.
  Les Options de sous-titrage numérique ne s'activent que si le Mode ss-titres codés est Service 1 ~ Service 6 (si le Mode ss-titres codés est en mode par défaut, les Options de sous-titrage numérique s'activent selon l'émission diffusée.
  L'option de sous-titrage disponible dépend de l'émission diffusée.
  Par défaut correspond à la configuration standard可以选择 par le diffuseur.
  L'avant-plan et l'arriere plan ne peuvent pas etre configurés de la meme couleur.
  Opacité avant-plan et Opacité arrêté-plan ne peuvent pas être tous deux régles sur Transparent.

Mélodie → Off / Basse / Moyen / Haute

Vouss pouze choisir et configurer une mélodie qui se déclenchera à la mise en marche et à l'arrêt du téléviseur.

La mélodie ne joue pas.

Le téléviseur n'émet aucun son parce que vous avez appuyé sur la touche MUTE.
Le téléviseur n'émet aucun son parce que le volume a été réduit au minimum à l'aide de la touche VOL -
Lorsque la fonction Sleep Timer met le téléviseur hors tension.

Mode Jeu Off/On

En branchant une console de jeu comme une PlayStationMC ou XboxMC, vous pouvez vivre une expérience de jeu plus réalisée en selectionnant le menu jeu.

Restrictions en mode Jeu (attention)

Pour débrancher la console de jeu et brancher un autre apparéil externe, désactiver le Mode Jeu dans le menu de configuration.
- Si vous affichez le menu TV en Mode Jeu, l'écran tremblera légèrement.

Sile Mode Jeu est sur On:

• Le mode imageonne automatiquement a Standard et il ne peut pas etre changé.
  Le mode sonore passa automatiquement a Personnel et il ne peut pas etre change. Reglez le son a l'aide de I'egaliseur.

Mode Jeu n'est pas disponible en mode TV et PC standard.
Si la qualite de l'imag est mauvaise lorsqu'un disposif exter est branché au televiseur, verifier si le Mode Jeu est activé. Definissez le mode Jeu sur Desactive et connectez des peripheriques externes.

Économiseur énergie Off / Basse / Moyen / Haute / Auto

Cette option permet de régler la luminosité de l'écran afin de réduire la consommation d'énergie. Lorsqu'on regarde la télévision le soir, il faut régler l'options du mode Économisér énergie à Haute pour réduire la fatigue oculaire et la consommation d'énergie.

Configuration du menu d'entrée

- List source

Permet de sélectionner le téléviseur ou d'autres sources d'entrée externes comme les lecteurs DVD/Blu-ray, les câblosélecteur ou les récepteurs satellite (boitier décodeur) connectés au téléviseur. Permet de sélectionner la source d'entrée de votrechoix.

Appuyez sur la touche SOURCE de la télécommande pour afficher une source de signal externe.

TV / AV / Composante / PC / HDMI1/DVI (LN22B460)

TV / AV / Composante / PC / HDMI1/DVI / HDMI2 / HDMI3 (LN26B460, LN32B460)

Vou puez selectionner quiequement les appareils externes dea branches au televiseur. Dans l'option Lieste source, les entrées branchées sont en surbrillance et figurent en haut de laiste. Les entrées non branchées figurent au bas de laiste.
Utilisation des touches de couleur de la télécommande avec l'option Liste source

• Rouge (Rafraîchir) : permet de rafraîchir les apparciels externes branchés. Appuyez sur cette touche si la source est branchée et activée, mais n'apparait pas dans la liste.
• TOOLS (Outils) : affiche les menus Entrer le nom et Information.

Entrerlenom

Entrez l'appareil connecté aux prises d'entrée pour vous faciliter la sélection de la source d'entrée.

VCR / DVD / Câble STB / Satellite STB / PVR STB / Récepteur A/V / Jeu / Caméscope / PC / DVI PC / DVI / TV / IPTV / Blu-ray / HD DVD / DMA

Configuration du menu de soutien

Autodiagnostic

Essai d'image

Si vous croyez qu'il y a un problème d'image, effectuez un essai d'image. Vérifiez le modele des couleurs à l'écran pour voir si le problème persiste.

• Oui: Si la mire ne s'affiche pas ou s'il y a du bruit dans la mire, Sélectionnez Oui. Il est possible que votre télévisuer soit défectueux. Communiquez avec le centre d'applé Samsung pour obtenir de l'assistance.
• Non: Si la mire s'affiche correctement, Sélectionnéz Non. Il est possible qu'un apparéil externe soit défectueux. Veuillez vérifier les connexions. Si le problème persististe, consultez le guide d'utilisation de l' apparéil externe.

Essai de son

Si vous croyz qu'il y a un problème de son, effectuez un essai de son. Pour vérifier le son, vous pouvez faire jouer dans le téléviseur une melodie préenregistrée. Le message 'Cet essai de son permet-il de résoudre le problème?' apparait à l'écran.

Si les haut-parleurs du téléviseur n'emettent aucun son, assurez-vous que le mode Select. le haut-parleur est regle a Haut-parleur TV dans le menu Son.
Vous entendrez la mélodie durant l'essai même si le mode Sélect. le haut-parleur est régla à Haut-p. externe ou si vous aze coupé le son avec la touche MUTE.
- Oui : Si, au cours de l'essay de son, un seul haut-parleur émet du son ou si les deux haut-parleurs n'émettent aucun son, sélectionnez Oui. Il est possible que votre télévisueur soit défectueux. Communique avec le centre d'appel Samsung pour obtenir de l'assistance.
Non: Si les haut-parleurs émettent un son normal, Sélectionnez Non. Il est possible qu'un apparéil externe soit défectueux. Veuillez vérifier les connexions. Si le problème persiste, consultez le guide d'utilisation de l' apparéil externe.

Puisance signal (canaux numériques seulement)

Contrairement aux canaux analogiques, dont la qualite de reception peut varier de neigeuse' a claire, les canaux numériques (HDTV) offrent soit une reception parfaite, soit aucune reception. Ainsi, contrairement aux canaux analogiques, vous ne pouvez pas symoniser les canaux numériques. Cependant, vous pouvez regler votre antennae afin d'améliorer la reception des canaux numériques disponibles.
Si I'indicateur de puissance indique que le signal numérique est faible, deplacez l'antenne de maniere à augmenter la puissance du signal. Continuez à regler l'antenne jusqu'à ce que vous trouviez la belle orientation permettant d'obtenir un signal maximum.

Mise à jour du logiciel

Ultérieurement, Samsung mettra à disposition des mises à niveau du micrologiciel pour le téléviseur. Visitez Samsung.com ou communiquèz avec le centre d'appel Samsung en composant 1-800-SAMSUNG (726-7864) pour obtaining de l'information sur le télécharge ment des mises à niveau et sur l'utilisation d'une clé USB. Pour obtenir les mises à niveau, branche une clé USB au port SERVICE de votre téléviseur.

Insérez une clé USB contenant la mise à niveau du micrologiciel dans le port SERVICE situé sur côte du téléviseur.
Veillez à ne pas interrompre l'alimentation ou-retirer la clé USB pendant que la procédure de mise à niveau est en cours. Le télévisuer se mettra hors tension et redémarrera automatiquement une fois la mise à niveau terminée. Veillez vérifier la version du micrologiciel une fois que la mise à niveau est terminée. Au moment de la mise à niveau du micrologiciel, les réglages video et audio que vous avez effectuels seront replacés par les réglages par défaut (définis en usine). Nous vous recommendons de prendre en note vos réglages afin de pouvoir les rétablier facilement après la mise à niveau.

[LN22B460]

[LN26B460, LN32B460]

Guide de connexion HD

Ce menu présente la méthode de branchement qui permet d'obtenir la qualité optimale pour un téléviseur à haute définition.

Reportez-vous à cette rubrique lorsqu'youe branche des appareils externes au téléviseur.

□ Contacter Samsung

Consultez cette rubrique lorsque vous téléviseur ne fonctionne pas correctement ou lorsque vous souhaitezmettre a niveau le logiciel.

Voupez consulter l'information concernant le centre d'appl, le produit ou la methode de telechargeement du logiciel.

Dépannage

Le tableau ci-dessous dresse la liste des problèmes courants et suggere des solutions. Si aucun de ces conseils ne permet de corriger le problème, communier avec le service à la clientèle de Samsung en composant le 1-800-SAMSUNG.

Problème	Solution possible
Image de qualité médiocre.	Essayez un autre canal. / Réglez l'antenne. / Vérifiez tous les branchements de câbles.
Son de qualité médiocre.	Essayez un autre canal. / Réglez l'antenne.
Aucune image ou aucun son.	Essayez un autre canal. / Appuyez sur la touche SOURCE.Vérifiez si le téléviser est branché. / Vérifiez le branchement de l'antenne.
Il n'y a pas de son ou le son est trop bas alors que le volume est régle au maximum.	Dans un premier temps, vérifie le volume pour les éléments branchés sur votre téléviseur (récepteur de diffusion numérique, DTV, DVD, récepteur de diffusion par cable, magnétoscope, etc.).Réglez ensuite le volume du téléviseur en conséquence.
L'image roule verticalément.	Vérifiez tous les branchements des câbles.
La qualité de l'image laisse à désirer.	Effectuez l'essai d'image dans le menu Self diagnostic.
Le son laisse à désirer.	Effectuez l'essai de son dans le menu Self diagnostic
La télévision fonctionne irrégulièrement.	Débranchez la télévision pendant 30 secondes puis essayez de nouveau.
Le téléviser ne s/allume pas.	Vérifiez que la prise électrique fonctionne correctement.
La télécommande ne fonctionne pas.	Remplacez les piles de la télécommande.Nettoyez la partie supérieure de la télécommande (fenêtre de transmission).Vérifiez les bornes de la batterie.
Message 'Vérifier signal cable'.	Assurez- vous que le cable d'interface est solidement branché aux sources PC.
Message 'Mode non disponible'.	Vérifiez la résolution maximale et la fréquence video de l'appareil branché.Comparing ces valeurs aux données des modes d'affichage.
Problème d'écran en télédiffusion numérique.	Vérifiez la puissance du signal numérique et l'entrée de l'antenne.
L'image est trop claire ou trop nombre.	Réglez la luminosité et le contraste. / Utilisez la fonction de réglage fin.
Barres noires à l'écran.	Assurez-vous que votre réception est en haute définition (HD).Les stations des canaux à haute définition émettent parfois en signaux à définition standard (SD), ce qui peut causer la formation de barres noires.Réglez votre câblosélecteur ou récepteur satellite sur le mode Étirer ou format large pour éliminer les barres.
L'image a une teinte rouge, verte ou rose.	Assurez-vous que les câbles pour composants sont branchés aux prises correspondantes.
Le mode Sous-titres ne fonctionne pas.	Si vous utilisez un câbosélecteur ou un récepteur satellite, vous devez réglez le mode Sous-titres sur le récepteur et non sur le téléviseur.
Image embrouillée.	Le logiciel de votre câbosélecteur a besoin d'une mise à niveau. Communique avec votre câblodistributeur.
Images fantômes.	La raison peut être une incompatibilité avec votre câbosélecteur.Pour supprimer ce problème, branche les câbles pour composants.
Des barres horizontally clignotent, scintillent ou tremblent sur l'image.	Ajustez la fonction de réglage de base, puis réglez la fonction de réglage fin.
Des barres verticales clignotent, scintillent ou tremblent sur l'image.	Ajustez la fonction de réglage de base, puis réglez la fonction de réglage fin.
L'écran est noir et le témoin d'alimentation clignote.	Sur toute ordinateur, vérifie : l'alimentation, le cable de signal.La télévision est en mode gestion d'énergie.Déplacez la souris de l'ordinateur ou appuyez sur n'importe qu'elle touche du clavier.
Il est possible que l'image ne soit pas stable et qu'elle donne l'impression de vibrer lorsqu'un ordinateur est connecté à l'entrée PC.	Si le réglage est incorrect, utilisez le programme utilisé de votre ordinateur pour modifier les paramètres d'affichage.Votre téléviser prend en charge les fonctions d'affichage multibalayage dans les domaines de fréquence suivant: - Fréquence horizontalé (KHz) : 30~60 - Fréquence verticale (Hz) : 60~75 - Taux de rafraichissement maximum de l'ordinateur (à 60 Hz) : 1360 x 768
L'image n'est pas centrée sur l'écran.	Réglez la position horizontale et verticale.La position de l'écran doit être réglée sur la source de sortie (c.-à-d. STB) à l'aide d'un signal numérique.
L'image semble déformée dans un angle de l'écran.	la fonction Plein écran est sélectionnée avec certains apparéils externes, l'image peut sembler déformée dans un angle de l'écran. Ce dommage est causé par les apparéils externes et non par le téléviseur.
Le message Rétablit tous les paramètres aux réglages prédéfinis en usine.' s'affiche.	Ce message s'affiche lorsqu'on maintain la touche EXIT,enforcée pendant quelques instants. Les paramètres sont rétabliss aux réglages prédéfinis en usine.

L'ecran TFT ACL utilise un affichage constitué de pixels secondaires (3 133 440) nécessitant une technologie sophistiquée.
Cependant, il se peut qu'il y ait à l'écran quelques pixels lumineux ou noirs. Ces pixels n'ontaucin impact sur les performances de ce produit.

Installation du support

1. Fixez votre téléviseur ACL sur le support.

Deux personnes ou plus devraient porter le téléviseur.
S'assurer de bien désigner le devant et l'arrière du support lors de l'assemblage.
Pour veiller à ce que le téléviseur soit installé sur le support au niveau approprié, n'exercez pas de pression excessive sur les cotsés supérieurs droit et.gauche du téléviseur.

1. Visser les deux vis à la position ①, puis visser les deux vis à la position ②.

Placez l'appareil à la verticale et vissez les vis. Si vous vissez les vis lorsque le télévisuer est en position horizontal, il pourrait penser vers un cotoé.

Retrait du support

1. Retirez les quatre vis à l'arrière du téléviseur.
2. Séparez le support du téléviseur.

Deux personnes ou plus devraient porter le téléviseur.

1. Placez le couvercle sur l'orifice inférieur.

Installez votre support mural sur un mur solide et perpendicularaire au plancher. Pour le fixer à d'autres matériaux, veuillez communier avec votre détaillant. Si vous l'installez au plafond ou sur un mur incliné, il risque de tomber et de causeur des blessures.

Les dimensions standard pour les ensembles de fixation murale figurent dans le tableau ci-dessus.
Un manuel d'installation détaillé et toutes les pieces nécessaires à l'assemblage sont comprises à l'achat de notre ensemble d'installation murale.
N'utilise pas de vis plus longues que les dimensions standard : elles pouraient endommager l'intérieur du téléviseur.
En ce qui a trait aux supports muraux non conformes aux specifications de vis de la norme VESA, la longueur des vis peut différer selon leurs specifications.
N'utilise pas de vis non conformes aux specifications de vis de la norme VESA.
Ne serrez pas trop les vis, cela pourrait endommager le produit ou provoquer sa chute et cause des blessures. Samsung décline toute responsabilité eu égard à de tels accidents.
Samsung ne saurait etre tenu responsable des dommages au produit ou des blessures occasionnes par l'utilisation d'un support mural non conforme aux specifications VESA ou non recommendé, ou si le consommateur ne suit pas les instructions d'installation du produit.
Nos modèles de 57 po et 63 po ne sont pas conformes aux spécifications VESA. Par conséquent, vous devez utiliser notre ensemble de fixation concu pour ces modèles.
Au montage, l'inclinaison du téléviseur ne doit pas dépasser 15 degrés.

Type de produits	pouces	Spéc. VESA (A * B)	Vis standard	Quantité
TV ACL	19 ~ 22	100 x 100	M4	4
	23 ~ 29	200 x 100
	30 ~ 40	200 x 200	M6
	46 ~ 55	400 x 400	M8
	57 ~ 70	800 x 400
	80 ~	1400 x 800
TV à écran à plasma	42 ~ 50	400 x 400	M8	4
	58 ~ 63	600 x 400
	70 ~	800 x 400
	80 ~	1400 x 800
LFD	30 ~39	200 x 200	M6	4
	40 ~ 52	400 x 400	M8
	55 ~ 70	800 x 400
	70 ~	1400 x 800

N'installez pas l'ensemble d'installation murale lorsque le téléviseur est en fonctionnement. Une blessure par chic électrique pourrait en résultat.

Utilisation du verrou antivol Kensington

Le verrou Kensington est un dispositif permettant de fixer physiquement un système utilisé un endroit public. L'apparce et le mode de verrouillage peuvent etre différents de ceux illustrés, selon le fabricant.

Veuillez consulter le manuel fourni avec le verrou Kensington pour saonne utilise. Le verrou doit etre achete séparation.

L'emplacement du verrou Kensington peut varier en fonction du modele.

1. Insérez le dispositif de verrouillage dans la fente Kensington du téléviseur ACL (1) et tournez-le dans le sens de verrouillage (2).
2. Branchez le cable du verrou Kensington (3).
3. Fixez le verrou Kensington sur un bureau ou tout autre objet lourd inamvoble.

Mise en garde : Le téléviseur pourrait tomber si vous le tirez ou le poussez ou si vous y grimpez. Assurez-vous que les enfants ne se pendent pas au-dessus du téléviseur ou qu'ils ne le destabilisent pas; le téléviseur pourrait basculer et causer des blessures graves ou la mort. Suivez les consignes de sécurité fournies dans le prospectus de sécurité inclus. Pour plus de stabilité, installez le dispositif anti-chute par mesure de sécurité en suivant les étapes données ci-dessous.

Composants (selon le modele):

Support pour téléviseur

Vis ① (M4 X L16)

Pour empêcher le téléviseur de tomber :

1. Fixer le support au téléviseur en serrant les vis ① (M4 X L16) dans les trou s au centre du téléviseur.

Assurez-vous de n'utilise que les vis fournies.

1. Fixez solidement les vis au mur ou à l'armoire auquel sera installé le téléviseur. Attachez le support du téléviseur fixé à ce dernier, ainsi que les vis insérées dans le mur ou dans l'armoire, de sorte à immobiliser le téléviseur.

Les vis utilisées au mur ou dans l'armoire sont vendues séparément.
Fixez le téléviser pres du mur pour ne pas qu'il ne tombe.
Lorsque you fixez le téléviseur au mur, attachez le cordon de niveau avec le sol ou incliné vers le bas par mesure de sécurité.
Vérifiez que le cordon ou le lien ne se détache pas.
Avant de déplacer le téléviseur, débranchez d'abord le cordon.

1. Vérifiez l' état des connexions. Inspectez périodiquement les connexions en cas de signes de fatigue ou de pannes. En cas de doute au sujet des points d'ancrage, communiquez avec un installateur professionnel.

Modèle	LN22B460	LN26B460	LN32B460
Taille de l'écran (diagonale)	22 pouces (21.9 pouces en diagonale)	26 pouces (26.0 pouces en diagonale)	32 pouces (31.5 pouces en diagonale)
Résolution PC (optimale)	1360 x 768 @ 60Hz	1360 x 768 @ 60Hz	1360 x 768 @ 60Hz
Son (Sortie)	5W x 2	5W x 2	10W x 2
Dimensions ((WxDxH)
Sans support	21.7 X 2.8 X 14.7 pouces (551.0 X 71.9 X 374.6 mm)	26.3 X 3.0 X 17.5 pouces (668.1 X 76.7 X 445.5 mm)	31.4 X 3.0 X 20.4 pouces (798.1 X 76.8 X 518.9 mm)
Avec support	21.7 X 8.5 X 16.7 inches (551.0 X 215.9 X 424.5 mm)	26.3 X 8.5 X 19.4 inches (668.1 X 215.9 X 493.4 mm)	31.4 X 9.4 X 22.8 inches (798.1 X 240.0 X 579.3 mm)
Poids
Sans support	10.8 lbs (4.9 kg)	13.9 lbs (6.3 kg)	19.3 lbs (8.8 kg)
Avec support	13.9 lbs (6.3 kg)	17.9 lbs (8.1 kg)	26.5 lbs (12.0 kg)
Facteurs environnementaux
Température de fonctionnement		50°F à 104°F (10°C à 40°C)
Niveau d'humidité durant le fonctionnement		10% à 80%, sans condensation
Température pour l'entreposeage		-4°F à 113°F (-20°C à 45°C)
Niveau d'humidité pour l'entreposeage		5% à 95%, sans condensation
Support pivotant (gauche/droite)	0°		-20° ~ 20°

Le design et les specifications peuvent changer sans préavis.
Cet apparéil est un apparéil numérique de catégorie B.
Pour les caractéristiques d'alimentation et de consommation électrique, voir l'étiquette fixée au produit.

LN26B460

VUE DE DESSUS

DETAILS DU PANNEAU DE PRISES 5.2"H X 6.6"W

VUE AVANT/VUE LATERALE
VUE ARRIÈRE

REMARQUE : Les dessins ne sont pas nécessairement à l'échelle. Certaines dimensions peuvent avoir été changées sans avis. Mesurez les dimensions avant d'installer notre téléviseur. Nous n'assumons aucune responsabilité pour les erreurs typographiques ou d'impression.

REMARQUE : Les dessins ne sont pas nécessairement à l'échelle. Certaines dimensions peuvent avoir été changées sans avis. Mesurez les dimensions avant d'installer notre téléviseur. Nous n'assumons aucune responsabilité pour les erreurs typographiques ou d'impression.

Cette page est laissée intentionnellement en blanc.
