Conseil pour la mise au rebut Étendue des fournitures Lieu d'installation Température ambiante, aération et profondeur de niche Branchement de l’appareil Présentation de l’appareil Enclenchement de l’appareil Réglage de la température Contenance utile Le compartiment réfrigérateur Le compartiment congélateur
Equipement Autocollant « OK » Arrêt et remisage de l'appareil Si vous dégivrez l'appareil Nettoyage de l’appareil Economies d’énergie Bruits de fonctionnement Remédier soi même aux petites pannes Service après-vente
54 55 De juiste plaats Omgevingstemperatuur, ventilatie en nisdiepte Apparaat aansluiten Kennismaking met het apparaat Inschakelen van het apparaat Instellen van de temperatuur De diepvriesruimte

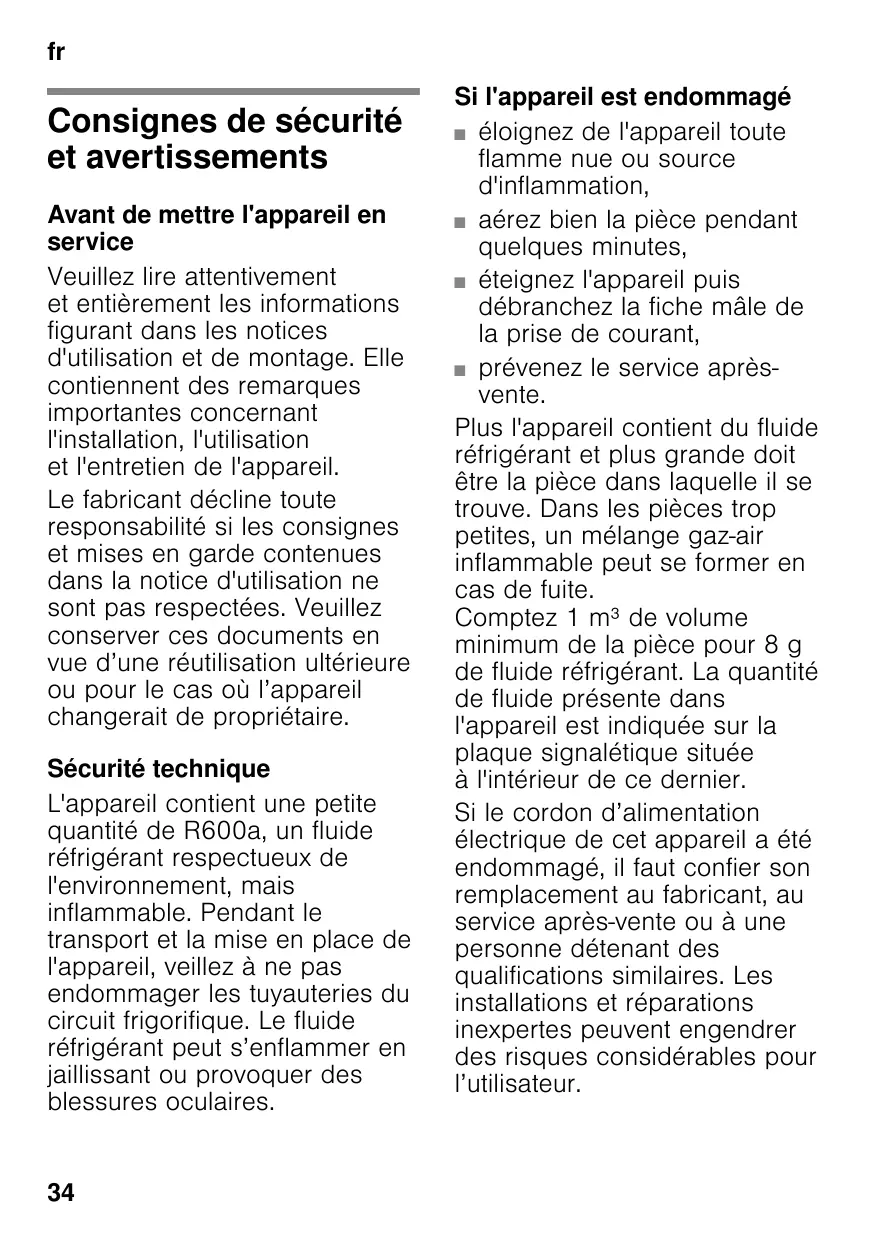

70 70 Veuillez lire attentivement et entièrement les informations figurant dans les notices d'utilisation et de montage. Elle contiennent des remarques importantes concernant l'installation, l'utilisation et l'entretien de l'appareil. Le fabricant décline toute responsabilité si les consignes et mises en garde contenues dans la notice d'utilisation ne sont pas respectées. Veuillez conserver ces documents en vue d’une réutilisation ultérieure ou pour le cas où l’appareil changerait de propriétaire. Sécurité technique L'appareil contient une petite quantité de R600a, un fluide réfrigérant respectueux de l'environnement, mais inflammable. Pendant le transport et la mise en place de l'appareil, veillez à ne pas endommager les tuyauteries du circuit frigorifique. Le fluide réfrigérant peut s’enflammer en jaillissant ou provoquer des blessures oculaires.
■ éteignez l'appareil puis débranchez la fiche mâle de la prise de courant, ■ prévenez le service aprèsvente. Plus l'appareil contient du fluide réfrigérant et plus grande doit être la pièce dans laquelle il se trouve. Dans les pièces trop petites, un mélange gaz-air inflammable peut se former en cas de fuite. Comptez 1 m³ de volume minimum de la pièce pour 8 g de fluide réfrigérant. La quantité de fluide présente dans l'appareil est indiquée sur la plaque signalétique située à l'intérieur de ce dernier. Si le cordon d’alimentation électrique de cet appareil a été endommagé, il faut confier son remplacement au fabricant, au service après-vente ou à une personne détenant des qualifications similaires. Les installations et réparations inexpertes peuvent engendrer des risques considérables pour l’utilisateur.
Les réparations ne pourront être réalisées que par le fabricant, le service après-vente ou une personne détenant des qualifications similaires. Il ne faut utiliser que les pièces d'origine du fabricant. Le fabricant ne garantit que les pièces d'origine car elles seules remplissent les exigences de sécurité. S’il faut allonger le cordon de raccordement au secteur avec un prolongateur, procurezvous-le exclusivement auprès du service après-vente. Pendant l’utilisation ■
Pour dégivrer et nettoyer l’appareil, débranchez la fiche mâle de la prise de courant ou retirez le fusible / désarmez le disjoncteur. Pour débrancher l’appareil, tirez sur la fiche mâle et non pas sur son cordon. Stockez les boissons fortement alcoolisées en position verticale dans des récipients bien fermés.
Ne portez jamais des produits surgelés à la bouche immédiatement après les avoir sortis du compartiment congélateur. Risque d’engelures ! Évitez tout contact prolongé des mains avec les produits congelés, la glace ou les tubes de l’évaporateur, etc. Risque d’engelures !
Une personne responsable de la sécurité doit surveiller ou guider les enfants et les personnes en danger lorsqu’elles se trouvent près de l’appareil. Ne permettez l’utilisation de l’appareil qu’aux enfants à partir de 8 ans. Surveillez les enfants pendant le nettoyage et la maintenance. Ne jamais laisser des enfants jouer avec l'appareil.
Les enfants et l’appareil ■
Appareils équipés d’une serrure : rangez la clé hors de portée des enfants !
L’appareil convient pour réfrigérer et congeler les produits alimentaires. Cet appareil est destiné à un usage domestique dans un foyer privé, et à l’environnement domestique. L’appareil a été antiparasité conformément à la directive UE 2004 / 108 / EC. Le circuit frigorifique a subi un contrôle d’étanchéité. Ce produit est conforme aux dispositions de sécurité applicables visant les appareils électriques (EN 60335-2-24). Cet appareil est conçu pour une utilisation jusqu'à une altitude maximale de 2 000 m.
* Mise au rebut de l'emballage L’emballage protège votre appareil contre les dommages susceptibles de survenir en cours de transport. Tous les matériaux qui le composent sont compatibles avec l’environnement et recyclables. Aidez-nous : à éliminer l’emballage dans le respect de l’environnement. Pour connaître les circuits actuels de mise au rebut, adressez-vous s.v.p. à votre revendeur ou à l’administration de votre commune. Eliminez l'emballage en respectant l'environnement.
Les appareils usagés ne sont pas des déchets dénués de valeur ! Leur élimination dans le respect de l'environnement permet d'en récupérer de précieuses matières premières. Cet appareil est marqué selon la directive européenne 2012/19/UE relative aux appareils électriques et électroniques usagés (waste electrical and electronic equipment - WEEE). La directive définit le cadre pour une reprise et une récupération des appareils usagés applicables dans les pays de la CE.
2. Sectionnez son câble d’alimentation et retirez-le avec la fiche mâle. 3. Pour dissuader les enfants de grimper dans l’appareil, ne retirez pas les clayettes et les bacs ! 4. Ne permettez pas aux enfants de jouer avec l’appareil lorsqu’il ne sert plus. Risque d’étouffement ! Les appareils réfrigérants contiennent du fluide réfrigérant. L’isolant contient des gaz. Il faut que le fluide réfrigérant et les gaz soient éliminés dans les règles de l’art. Jusqu'à l'enlèvement de l'appareil, veillez bien à ce que son circuit frigorifique ne soit pas endommagé.
■ La livraison comprend les pièces suivantes : ■ Appareil encastrable ■ Équipement (selon le modèle) ■ Sachet avec visserie de montage ■ Notice d’utilisation
Informations relatives à la consommation d’énergie et aux bruits
électriques ou à gaz. 30 cm par rapport à un appareil de chauffage au fuel ou au charbon.
Température ambiante L’appareil a été conçu pour une catégorie climatique précise. Suivant la catégorie climatique, l’appareil est utilisable dans les températures ambiantes suivantes.
La catégorie climatique de l’appareil figure sur sa plaque signalétique, Fig. +. Catégorie climatique à l’intérieur des limites de température ambiante prévues dans la catégorie climatique indiquée. Si un appareil de la catégorie climatique SN est utilisé à des températures ambiantes plus basses, il est possible d’exclure que l’appareil s’endommage jusqu'à une température de +5 °C.
L’air entrant en contact avec la paroi arrière de l’appareil se réchauffe. L’air chaud doit pouvoir s’échapper sans obstacle. S’il ne le peut pas, le groupe frigorifique doit fonctionner plus longtemps, ce qui augmente la consommation de courant. Pour cette raison, ne recouvrez ni et n’obstruez jamais les orifices d’aération de l’appareil.
Une profondeur de niche de 560 mm est recommandée pour cet appareil. Si la niche est moins profonde (profondeur minimum = 550 mm), la consommation d'énergie augmente légèrement.
Après l’installation de l’appareil en position verticale, attendez au moins une heure avant de le mettre en service. Il peut en effet arriver, pendant le transport, que l’huile présente dans le compresseur se déplace vers le circuit frigorifique. Avant la première mise en service, nettoyez le compartiment intérieur de l’appareil. (Voir le chapitre « Nettoyage de l’appareil ».)
La prise doit être proche de l’appareil et demeurer librement accessibles même après avoir installé ce dernier. L’appareil est conforme à la classe de protection I. Raccordez l’appareil au courant alternatif 220–240 V / 50 Hz, via une prise femelle installée réglementairement et comportant un fil de terre. La prise doit être protégée par un fusible supportant un ampérage de 10 A à 16 A. Sur les appareils qui fonctionneront dans des pays non européens, il faut vérifier que la tension et le type de courant mentionnés sur la plaque signalétique correspondent bien avec celle et celui offert par votre secteur. Vous trouverez ces indications sur la plaque signalétique. Fig. +
L’équipement des modèles peut varier. Selon le modèle, l’appareil peut différer du contenu des illustrations. Fig. ç!
Bac à produits surgelés Rangement en contre-porte Clayette à grandes bouteilles
5 La température du compartiment réfrigérateur augmente temporairement : ■ si vous ouvrez fréquemment la porte de l’appareil, ■ si vous rangez de grandes quantités d’aliments, ■ en présence d’une température ambiante élevée.
Tournez le thermostat, Fig. "/A, jusque sur le réglage souhaité. Sur un réglage médian, la zone la plus froide atteint env. +4 °C. Fig. # Des réglages plus élevés abaissent les températures dans le compartiment réfrigérateur et le compartiment congélateur. Recommandations : ■ Nous conseillons de stocker les produits alimentaires délicats à une température non supérieure à +4 °C. ■ Réglage peu élevé pour stocker peu de temps des produits alimentaires (mode économe en énergie). ■ Réglage moyen pour stocker longtemps des produits alimentaires. ■ Réglage élevé uniquement de façon temporaire, s’il faut ouvrir fréquemment la porte ou si vous venez de ranger de grandes quantités de produits alimentaires dans le compartiment réfrigérateur.
La température régnant dans le compartiment congélateur dépend de celle régnant dans le compartiment réfrigérateur. Une baisse de la température dans le compartiment réfrigérateur entraîne aussi une baisse de celle du compartiment congélateur.
Vous trouverez les indications relatives à la contenance utile sur la plaque signalétique de votre appareil. Fig. +
Pour pouvoir ranger la quantité maximale de produits congelés, vous pouvez retirez toutes les pièces composant l’équipement. Il devient alors possible d’empiler les produits alimentaires au bas du compartiment de congélation. Pour retirer les pièces d’équipement Tirez le bac à produit congelés à vous jusqu’à la butée, soulevez-le à l’avant puis extrayez-le. Fig. $
Pour cette raison, il faudrait régler le thermostat sur un chiffre plus élevé pendant environ 7 heures.
L’air circulant dans le compartiment réfrigérateur fait que des zones différemment froides apparaissent : ■
■ Pour préserver l'arôme, la teinte et la fraîcheur, rangez les produits alimentaires bien emballés ou couverts. Vous éviterez de la sorte que des pièces en plastique transmettent le goût ou se décolorent dans le compartiment réfrigérateur. Attendez que les boissons et aliments chauds aient refroidi à la température de la pièce avant de les ranger dans l’appareil.
Évitez que les produits alimentaires entrent en contact avec la paroi arrière. Cela gênerait sinon la circulation de l’air. Les produits alimentaires ou les emballages pourraient rester collés, par congélation, contre la paroi arrière.
(par ex. le poisson, la charcuterie, la viande). Zone la moins froide elle se trouve complètement en haut, contre la porte. Remarque Rangez dans la zone la moins froide par ex. le fromage dur et le beurre. De la sorte, le fromage peut continuer de développer son arôme et le beurre demeure tartinable.
Fig. ç!/4 Si l’air est très humide, les légumes à feuilles conservent plus longtemps leur fraîcheur. Les fruits et légumes requièrent, eux, une humidité un peu moins élevée. L’humidité régnant dans le bac à légumes dépend de la quantité de produits alimentaires rangés. Remarque Une humidité excessive peut provoquer l’apparition de gouttes d’eau et entraîner un pourrissement.
Capacité de congélation maximale Sur la plaquette signalétique, vous trouverez des indications concernant la capacité de congélation maximale en 24 heures. Fig. +
■ Il faut que la température dans le congélateur bahut du supermarché soit de -18 °C ou encore plus basse. Utilisez de préférence un sac isotherme pour le transport puis rangez les produits le plus rapidement possible dans le compartiment congélateur.
à produits congelés. Remarque Veillez à ce que les produits congelés n’entrent pas en contact avec des produits frais à congelér. Le cas échéant, placez les produits congelés dans d’autres bacs à produits congelés.
Insérez le bac à produits congelés jusqu'à la butée pour assurer une circulation impeccable de l’air.
Vous trouverez en librairie toute une bibliographie sur la congélation et le blanchissement. Remarque Veillez à ce que les produits alimentaires à congeler n’entrent pas en contact avec des produits déjà congelés. ■
œufs sans la coque, produits laitiers comme le fromage, le beurre et le fromage blanc, plats précuisinés et restes de plats tels que les soupes, ragouts, la viande et le poisson cuits, les plats aux pommes de terre, les soufflés et mets sucrés. Ne se prêtent pas à la congélation : Variétés de légumes habituellement dégustées crues telles que la salade ou les radis, œufs dans leur coque, raisins, pommes, poires et pêches entières, œufs cuits durs, yaourt, lait caillé, crème acidulée, crème fraîche et mayonnaise.
L’air ne doit pas pénétrer dans l’emballage pour que les aliments ne perdent pas leur goût ni ne sèchent pas. 1. Placez les aliments dans l’emballage. 2. Presser pour chasser l’air. 3. Obturez l’emballage hermétiquement. 4. Indiquez sur l’emballage le contenu et la date de congélation. Emballages adaptés : Feuilles en plastique, feuilles en polyéthylène, feuilles d'aluminium, boîtes de congélation. Vous trouverez ces produits dans le commerce spécialisé. Emballages inadaptés : Le papier d'emballage, le papier sulfurisé, les feuilles de cellophane, les sacs poubelles et les sacs en plastique ayant déjà servi. Moyens d’obturation adaptés : Caoutchoucs, clips en plastique, ficelles, rubans adhésifs résistants au froid, ou assimilés. Vous pouvez obturer les sachets et les feuilles en polyéthylène au moyen d'une thermosoudeuse.
Durée de conservation des produits surgelés
-18 °C : ■ Poisson, charcuterie, plats précuisinés, pâtisseries : jusqu’à 6 mois Dans ce cas, consommez-les nettement avant la date limite de conservation.
Dans le volume intérieur, vous pouvez faire varier la configuration des clayettes suivant besoins : Soulevez la clayette, tirez-la en avant, abaissez-la et faites la basculer latéralement pour l’extraire.
Fig. & Cette clayette permet de ranger des bouteilles de manière sûre. La fixation est variable.
(selon le modèle) Le contrôle de température « OK » permet de signaler les températures inférieures à +4 °C. Si l’autocollant n’affiche pas « OK », abaissez la température par palier. Remarque A la mise en service de l’appareil, ce dernier peut mettre jusqu’à 12 heures avant d’atteindre la température correcte.
Tournez le thermostat, Fig. "/A, sur la position « 0 ». Le groupe frigorifique et l’éclairage s’éteignent.
Si l'appareil doit rester longtemps sans servir : 1. Éteignez l'appareil. 2. Débranchez la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte. 3. Nettoyez l'appareil. 4. Laissez la porte de l'appareil ouverte.
Le dégivrage du compartiment réfrigérateur est entièrement automatique Pendant que le groupe frigorifique tourne, des gouttelettes d’eau de condensation ou du givre se forment contre la paroi arrière du compartiment réfrigérateur. Ce phénomène est le résultat du fonctionnement de l'appareil. Inutile d'essuyer les gouttelettes d'eau de dégivrage ou de gratter le givre. La paroi arrière se dégivre automatiquement. L’eau du dégivrage s’écoule par la rigole d’écoulement à cet effet, Fig. (. Ensuite, elle gagne le groupe frigorifique où elle s'évapore.
Ne raclez jamais la couche de givre avec un couteau ou un objet pointu. Vous risqueriez d’endommager les tubulures dans lesquelles circule le produit réfrigérant. Le fluide réfrigérant en train de jaillir risque de s’enflammer ou de provoquer des lésions oculaires. Procédure : 1. Retirez les produits congelés et rangez-les temporairement dans un endroit frais. 2. Éteignez l’appareil. 3. Débranchez la fiche mâle de la prise de courant ou coupez le fusible. 4. Pour accélérer le dégivrage, posez dans le compartiment congélateur un dessous de plat et une casserole remplie d’eau chaude. Fig. )
5. Essuyez l’eau de dégivrage avec un torchon ou une éponge. 6. Passez un essuie-tout sec pour sécher le compartiment congélateur. 7. Remettez l’appareil en marche. 8. Rangez à nouveau les produits surgelés dans les tiroirs.
Ne nettoyez jamais les clayettes et les bacs au lave-vaisselle. Ces pièces pourraient se déformer !
1. Éteignez l’appareil avant de le nettoyer. 2. Débranchez la fiche mâle du secteur ou ramenez le disjoncteur en position éteinte ! 3. Sortez les produits alimentaires et rangez-les dans un endroit frais. Posez l’accumulateur de froid (si présent) sur les produits alimentaires. 4. Attendez que la couche de givre ait fondu.
6. N’essuyez le joint de porte qu’avec un chiffon et de l’eau propre ; ensuite, séchez-le à fond. 7. Après le nettoyage : rebranchez la fiche mâle de l’appareil puis réenclenchez-le. 8. Remettez les produits alimentaires en place.
Pour nettoyer, il est possible de retirer toutes les pièces variables de l’appareil. Retirer les clayettes en verre Fig. % Soulevez les clayettes en verre, tirez-les en avant, abaissez-les puis sortez-les en les faisant pivoter sur le côté. Retirer le bac Fig. ç$ Tirez le bac à vous jusqu’à la butée, soulevez-le à l’avant puis extrayez-le. Rigole d’écoulement de l’eau de dégivrage Fig. ( Avec un bâtonnet ouaté ou un objet similaire, nettoyez régulièrement la rigole et le trou d’écoulement afin que l’eau de dégivrage puisse s’écouler. Sortir les supports en contre-porte Fig. * Soulevez les supports et retirez-les.
Choisir une profondeur de niche de 560 mm. Une niche d'une profondeur inférieure accroît la consommation d'énergie. Attendez que les plats chauds aient refroidi avant de les ranger dans le compartiment congélateur. Déposez le produit congelé dans le compartiment réfrigérateur et profitez de son froid pour refroidir les produits alimentaires. N’ouvrez la porte de l’appareil que le plus brièvement possible. Faites dégeler régulièrement la couche de givre présente dans la compartiment congélateur. Une couche de givre gêne la communication du froid aux produits et accroît la consommation de courant. Veillez à ce que la porte du compartiment congélateur soit correctement fermée. Pour éviter une consommation accrue de courant, nettoyez occasionnellement le dos de l’appareil. L'agencement des pièces d'équipement n'influe pas sur l'énergie absorbée par l'appareil.
Le moteur, les interrupteurs ou les électrovannes s’allument / s’éteignent.
L'appareil ne repose pas d'aplomb Veuillez mettre l’appareil d’aplomb à l’aide d’un niveau à bulle. Ajustez ensuite l'horizontalité par les pieds à vis ou placez un objet dessous. L'appareil touche quelque chose Eloignez l'appareil de meubles ou d'appareils voisins. Les bacs ou surfaces de rangement vacillent ou se coincent Vérifiez les pièces amovibles puis remettez-les en place correctement. Des bouteilles ou récipients se touchent Eloignez légèrement les bouteilles ou récipients les uns des autres.
Fig. ' / A Le fond du compartiment de réfrigération est mouillé.
Nettoyez les rigoles d’écoulement de l’eau de dégivrage ou le trou de condensation et le tuyau d’écoulement voir d'écoulement sont bouchés. « Nettoyage de l’appareil ». Fig. (
Le thermostat est réglé trop haut.
Ne dépassez pas la capacité de congélation maximale.
Fiche mâle incorrectement branchée dans la prise de courant.
Pour connaître le service après-vente situé le plus près de chez vous, consultez l'annuaire téléphonique ou le répertoire des services après-vente (SAV). Veuillez indiquer au SAV le numéro de série (E-Nr.) de l'appareil et son numéro de fabrication (FD). Vous trouverez ces indications sur la plaque signalétique Fig. + Aidez-nous à éviter des déplacements inutiles : indiquez les numéros de série et de fabrication. Vous économiserez ainsi des suppléments de frais inutiles.
Vous trouverez les données de contact pour tous les pays dans l’annuaire cijoint du service après-vente. FR B CH
