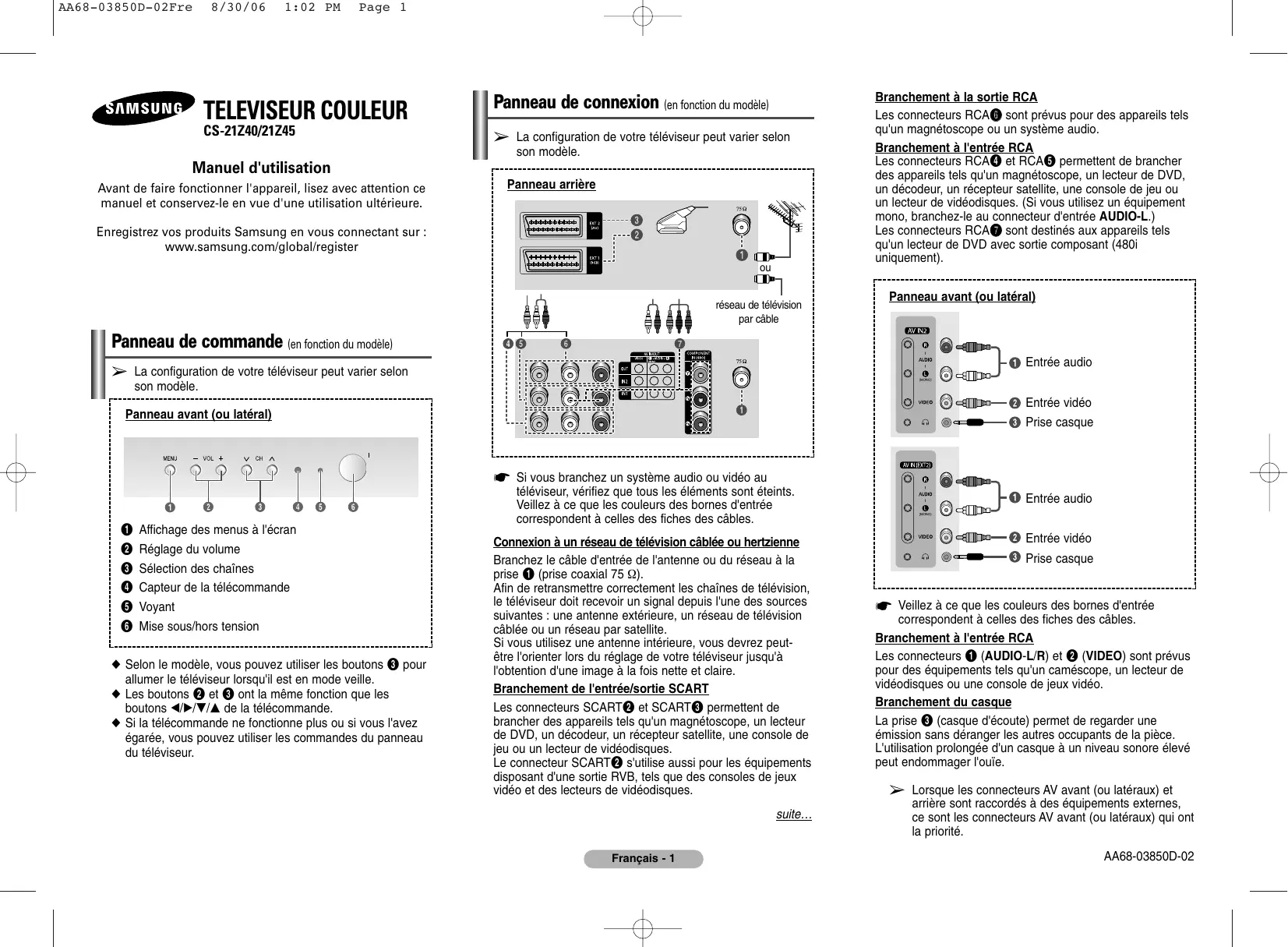

Les connecteurs RCA6 qu'un magnétoscope ou un système audio. Branchement à l'entrée RCA Les connecteurs RCA4 et RCA5 permettent de brancher des appareils tels qu'un magnétoscope, un lecteur de DVD, un décodeur, un récepteur satellite, une console de jeu ou un lecteur de vidéodisques. (Si vous utilisez un équipement mono, branchez-le au connecteur d'entrée AUDIO-L.) 7 sont destinés aux appareils tels Les connecteurs RCA7 qu'un lecteur de DVD avec sortie composant (480i uniquement). Panneau avant (ou latéral)
➢ Sélection des chaînes Capteur de la télécommande Voyant Mise sous/hors tension
◆ Les boutons 2 et 3 ont la même fonction que les boutons œ/√/†/… de la télécommande. ◆ Si la télécommande ne fonctionne plus ou si vous l'avez égarée, vous pouvez utiliser les commandes du panneau du téléviseur.
Veillez à ce que les couleurs des bornes d'entrée correspondent à celles des fiches des câbles.
Branchez le câble d'entrée de l'antenne ou du réseau à la prise 1 (prise coaxial 75 Ω). Afin de retransmettre correctement les chaînes de télévision, le téléviseur doit recevoir un signal depuis l'une des sources suivantes : une antenne extérieure, un réseau de télévision câblée ou un réseau par satellite. Si vous utilisez une antenne intérieure, vous devrez peutêtre l'orienter lors du réglage de votre téléviseur jusqu'à l'obtention d'une image à la fois nette et claire. Branchement de l'entrée/sortie SCART Les connecteurs SCART2 et SCART3 permettent de brancher des appareils tels qu'un magnétoscope, un lecteur de DVD, un décodeur, un récepteur satellite, une console de jeu ou un lecteur de vidéodisques. Le connecteur SCART2 s'utilise aussi pour les équipements disposant d'une sortie RVB, tels que des consoles de jeux vidéo et des lecteurs de vidéodisques. suite…
La prise 3 (casque d'écoute) permet de regarder une émission sans déranger les autres occupants de la pièce. L'utilisation prolongée d'un casque à un niveau sonore élevé peut endommager l'ouïe.
S.MENU Permet d'afficher le menu audio. TURBO Permet de sélectionner le mode audio Turbo. DUAL I-II Permet de sélectionner le mode audio. SOURCE Permet d'afficher toutes les sources vidéo disponibles. INFO Permet d'afficher les informations sur la chaîne et d'activer l'état que vous avez sélectionné. PRE-CH Permet d'alterner de façon répétée les deux derniers canaux affichés.
/ MUTE, sur le bouton , ou . ^ ENTER Lorsque vous utilisez un menu sur écran, appuyez sur le bouton ENTER pour activer (ou modifier) un élément. & S.MODE Permet de sélectionner les effets du son. * P.MODE Permet de sélectionner les effets de l'image. ( TV Permet de revenir en mode TV lorsque le mode d'entrée externe est activé. ) SLEEP Permet de sélectionner un intervalle de temps prédéfini en vue d'un arrêt automatique.
2 Touches numériques Permettent de sélectionner directement les chaînes.
Si la télécommande ne fonctionne pas correctement, assurez-vous que les extrémités “+” et “-” des piles sont bien placées dans le sens correct, et vérifiez que les piles ne sont pas déchargées. ➢ Ne mélangez pas les types de piles, par exemple une pile alcaline et une pile manganèse. Français - 2
1 ➢ La tension électrique principale est indiquée à l'arrière du téléviseur et la fréquence est de 50 ou 60 Hz.
➢ Lorsque le téléviseur est allumé pour la première fois, plusieurs réglages de base sont exécutés automatiquement. Reportez-vous à la section “Configuration - Plug & Play” à la page 3.
(Marche/Arrêt) sur la façade ou sur le côté du téléviseur.
Le téléviseur peut être mis en veille de manière à réduire sa consommation électrique et l'usure du tube cathodique. Le mode veille peut être utile si vous souhaitez éteindre votre téléviseur temporairement (pendant un repas par exemple). 1
Le téléviseur passe en mode veille.
Appuyez sur le bouton … ou † pour sélectionner l'une des icônes. Appuyez ensuite sur ENTER pour accéder au sous-menu de l'icône.
Lorsque le téléviseur est allumé pour la première fois, plusieurs réglages de base s'effectuent l'un après l'autre de manière automatique. Les réglages disponibles sont les suivants : 1
Si le téléviseur est en mode Démarrer Plug & Play veille, appuyez sur le bouton POWER de la OK Entrer Retour télécommande. L'indication Démarrer Appuyez sur le bouton ENTER. Le menu Zone s'affiche. Appuyez sur le bouton … ou † pour sélectionner votre pays. Appuyez sur le bouton ENTER. Pour rechercher les canaux, appuyez sur la touche ENTER. Pour arrêter la recherche, appuyez de nouveau sur la touche ENTER. Une fois l'opération terminée, le menu Régl. horl. s'affiche. Appuyez sur le bouton œ ou √ pour passer aux heures ou aux minutes. Réglez les heures ou les minutes en appuyant sur le bouton … ou †.
Plug & Play Méthode: MENU ➜ …/† (Configuration) ➜ ENTER ➜ …/† (Plug & Play) Vous pouvez modifier le nom de la source externe.
… Plus chaînes que vous avez choisies P 1 : Ajouté parmi celles que vous avez P 2 : Ajouté P 3 : Ajouté balayées. Lors du balayage des P 4 : Ajouté P 5 : Ajouté chaînes mémorisées, celles que † Plus vous avez choisi d'ignorer ne Déplacer Entrer Retour s'affichent pas. Toutes les chaînes que vous ne choisissez pas spécifiquement d'ignorer s'affichent lors du balayage.
Australie NZL/Indon. La chaîne sélectionnée à Afr. du Sud Amérique l'origine s'affiche alors. Déplacer Entrer - Tri des canaux”. Pour quitter le menu sans effectuer le tri, appuyez sur le bouton EXIT.
Cette opération vous permet de changer les numéros de programme des chaînes mémorisées. Cette opération peut s'avérer nécessaire après l'utilisation de la mémorisation automatique.
◆ Syst. coul.: AUTO/PAL/SECAM/NTSC4.43/NTSC3.58 ➢ Vous pouvez également sélectionner le numéro de chaîne directement en appuyant sur les boutons numériques (0~9). ◆ Mémoriser (Permet de mémoriser la chaîne et le numéro de programme correspondant)
Dans ce mode, vous pouvez sélectionner une chaîne en saisissant son numéro de position. ◆ C (Mode canal hertzien): Dans ce mode, vous pouvez sélectionner une chaîne en saisissant le numéro attribué à chacune des stations de télédiffusion. ◆ S (Mode canal câblé): Dans ce mode, vous pouvez sélectionner une chaîne en saisissant le numéro attribué à chacun des canaux câblés.
Lorsque vous réglez la minuterie sur “Marche”, le téléviseur s'éteint si aucune commande n'est activée dans les 3 heures qui suivent sa mise sous tension par la minuterie. Cette fonction est disponible uniquement lorsque la minuterie est en mode “Marche” et empêche toute surchauffe, ce qui peut arriver lorsqu'un téléviseur reste allumé trop longtemps.
Horloge Volume minut. ON : 10 quand vous appuyez sur le bouton INFO de la Déplacer Entrer Retour télécommande. Vous devez également régler l'heure si vous souhaitez utiliser les minuteurs de mise sous et hors tension automatiques. ➢ Le réglage de l'horloge est réinitialisé si vous appuyez sur le bouton “I” (Marche/Arrêt) situé sur la façade (ou le côté) du téléviseur.
Vous pouvez sélectionner une durée (entre 30 et 180 minutes) à l'issue de laquelle le téléviseur passe automatiquement en mode veille. ➢ Vous pouvez sélectionner ces options en appuyant sur le bouton SLEEP de la télécommande. Si le minuteur de mise en veille n'est pas déjà réglé, le message Arr. s'affiche. Si le minuteur de mise en veille est déjà réglé, l'écran affiche le temps restant avant que le téléviseur ne bascule en mode veille. ◆ Minut. ON / Minut. OFF Vous pouvez régler les minuteurs de mise sous/hors tension de sorte que le téléviseur soit mis sous/hors tension à l'heure que vous aurez sélectionnée. ☛ Vous devez régler l'horloge auparavant.
Verr Parental TV Cette fonction, qui bloque la Verr Parental : Mar. √ vidéo et coupe le son, vous Programme : P 1 permet d'éviter toute utilisation La sécurité enfant ne peut pas être désactivée en utilisant les touches du panneau avant (ou latéral). Le verrouillage parental ne peut être désactivé qu'à partir de la télécommande ; conservez donc la télécommande hors de portée des enfants.
Si vous voulez déverrouiller une chaîne, réglez-la sur Arr.. ◆ Programme: Numéro de la chaîne à bloquer. ◆ Verrouil.: Lorsque vous appuyez sur le bouton ENTER, le message Verrouillé s'affiche.
Verr Parental). Ce menu n'est accessible que via la télécommande.
Français - 5 Pour vous familiariser avec les divers menus proposés par votre téléviseur, vous pouvez visionner la démonstration intégrée. Les options de menu s'affichent les unes après les autres. Pour quitter la démonstration, appuyez sur le bouton EXIT.
émission de télévision ou surveiller l'entrée vidéo de n'importe quel périphérique connecté tout en regardant la télévision ou une autre entrée vidéo.
Teinte (NTSC uniquement) Le téléviseur dispose de plusieurs réglages qui vous permettent de régler la qualité de l'image. émissions de télévision. Si une source TV est sélectionnée, le message Indisponible est affiché. ◆ Intervertir Vous pouvez intervertir l'image principale et l'image secondaire. 3 ◆ Taille: Grand/Petit Vous pouvez sélectionner la taille de l'image secondaire. ◆ Position: / / / Vous pouvez sélectionner la position de l'image secondaire. ◆ Programme Vous ne pouvez sélectionner la chaîne de l'image secondaire que si la Source est réglée sur TV. Fonctions simples de la télécommande Vous pouvez figer l'image secondaire.
TV ◆ Mode: Standard/ Mode : Standard : Arr. √ type d'effet sonore souhaité lorsque vous regardez un Déplacer Entrer Quitter programme donné. ➢ Vous pouvez sélectionner ces options en appuyant sur le bouton S.MODE de la télécommande. ➢ Si vous changez de quelque façon que ce soit ces réglages, le mode Son est automatiquement réglé sur Personnel. ◆ Volume auto Chaque station d'émission possède ses propres conditions de signal et il n'est donc pas facile de régler le volume chaque fois que vous changez de chaîne. Cette fonction vous permet de régler automatiquement le volume de la chaîne désirée en réduisant la puissance sonore lorsque le signal de modulation est élevé ou en augmentant la puissance sonore lorsque le signal de modulation est faible. ◆ Pseudo Stéréo Cette fonctionnalité convertit un son monophonique en deux canaux gauche et droit identiques. Lorsque la fonction Pseudo Stéréo est réglée sur Mar. ou Arr., ces paramètres s'appliquent aux effets sonores comme Standard, Musique, Cinéma, et Parole. ◆ Turbo Plus Cette fonction met l'accent sur les bandes de son à la fois élevées et faibles (inclut également d'autres effets). Vos vidéos musicales, films ou tout autre canal bénéficieront d'un son plus pur et plus puissant. ➢ Vous pouvez modifier les options en appuyant sur le bouton TURBO de la télécommande.
√ √ √ √ Permet d'activer le mode télétexte après avoir choisi la chaîne diffusant le service télétexte désiré. Appuyez de nouveau sur ce bouton pour superposer le télétexte à l'émission diffusée. (mode) Permet de sélectionner le mode de télétexte (LIST/FLOF). Si vous appuyez sur ce bouton en mode LIST, vous accédez au mode d'enregistrement de liste. Dans ce mode, vous pouvez enregistrer la page de télétexte dans une liste à l'aide du bouton (mémorisation). (révéler) Permet d'afficher le texte caché (par exemple les réponses d'un jeu). Appuyez à nouveau sur ce bouton pour rétablir le mode d'affichage normal. (page suivante) Permet d'afficher la page de télétexte suivante. (page précédente) Permet d'afficher la page de télétexte précédente. (annuler) Permet d'afficher le programme lors de la recherche d'une page. Boutons de couleur (rouge/vert/jaune/bleu) Si la société émettrice utilise le système FASTEXT, les différents sujets traités dans la page de télétexte disposent d'un code de couleur et peuvent être sélectionnés à l'aide des boutons de couleur de la télécommande. Appuyez sur le bouton correspondant à la fonctionnalité requise. La page s'affiche ainsi que d'autres informations en couleur pouvant être sélectionnées de la même manière. Pour afficher la page précédente ou la page suivante, appuyez sur le bouton de couleur correspondant. (mémorisation) Permet de mémoriser les pages de télétexte.
◆ Vérifiez que la prise mâle a été branchée à une prise murale. ◆ Vérifiez que vous avez appuyé sur le bouton “I” (Marche/Arrêt) o POWER. ◆ Vérifiez les paramètres de contraste et de luminosité. ◆ Vérifiez le volume. Image normale mais aucun son ◆ Vérifiez le volume ◆ Vérifiez si le bouton MUTE de la télécommande a été actionné. Aucune image ou image noir et blanc ◆ Réglez les paramètres de couleur. ◆ Vérifiez que le système d'émission sélectionné est correct. Interférence du son et de l'image ◆ Essayez d'identifier l'appareil électrique affectant le téléviseur et déplacez-le. ◆ Branchez le téléviseur à une autre prise secteur. Image neigeuse ou floue, son altéré ◆ Vérifiez l'orientation, l'emplacement et les branchements de votre antenne. Cette interférence est souvent due à l'utilisation d'une antenne intérieure. Dysfonctionnements de la télécommande ◆ Remplacez les piles de la télécommande. ◆ Nettoyez la partie supérieure de la télécommande (fenêtre de transmission). ◆ Vérifiez que les pôle “+” et “-” des piles sont bien orientés correctement. ◆ Vérifiez si les piles ne sont pas déchargées.
étendues de façon à remplir l’écran si votre modèle dispose de cette fonction, ainsi qu’en mouvement constant. L’affichage d’images ou de graphismes fixes à l’écran, tels que les barres sombres supérieure et inférieure qui apparaissent sur les images télévisées au format standard non étendues et sur les écrans de programmation, ne doit pas dépasser 15 % de l’ensemble du temps d’utilisation du téléviseur par semaine. En outre, l’affichage d’autres images fixes et de texte, tels que les cours de la bourse, les jeux vidéo, les logos de chaînes TV, les sites Web, les graphismes ou des motifs d’ordinateurs, ne doit pas dépasser la durée limitée dont il est question ci-dessus pour l’ensemble des téléviseurs. L’affichage d’images fixes quelles qu’elles soient au-delà des indications ci-dessus peut entraîner un vieillissement irrégulier des tubes cathodiques (CRT), qui affichent de manière peu visible mais constante des images parasites sur l’écran du téléviseur. Pour éviter ce phénomène, variez les programmes et les images et surtout affichez des images animées en plein écran, plutôt que des motifs fixes ou des barres sombres. Sur les modèles de téléviseur disposant de fonctions de redimensionnement de l’image, utilisez ces réglages pour afficher les différents formats sous la forme d’une image plein écran. Attention à la sélection et à la durée des formats télévisés utilisés pour l’affichage. Le vieillissement irrégulier du tube cathodique imputable au choix et à l’utilisation des formats ainsi que les images parasites ne sont pas couverts par la garantie limitée Samsung.
