CLP-670N - Imprimante laser SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante laser couleur
Marque	Samsung
Modèle	CLP-670N
Couleurs	Noir, Cyan, Magenta, Jaune
Vitesse d'impression (Noir & Couleur)	Jusqu'à 20 ppm
Résolution d'impression	Jusqu'à 600 x 600 ppp
Capacité du bac d'alimentation	250 feuilles
Cycle d'utilisation mensuel	Jusqu'à 40 000 pages
Dimensions (L x P x H)	469 x 456 x 367 mm
Poids	16,7 kg
Alimentation électrique	AC 220-240 V, 50/60 Hz
Consommation énergétique (moyenne)	350 W (impression), 10 W (veille)
Connectivité	Ethernet 10/100 Base-TX
Fonctions principales	Impression couleur, support PCL/PS, impression réseau
Entretien et nettoyage	Nettoyer les rouleaux de transfert et l'unité de fusion avec un chiffon non pelucheux
Sécurité	Protection par mot de passe pour les paramètres réseau
Pièces détachées et réparabilité	Toner noir (CLT-K406S), toner couleur (CLT-C406S/M406S/Y406S), unité image, fusible, rouleaux
Informations générales	Imprimante laser couleur professionnelle pour petits groupes

FOIRE AUX QUESTIONS - CLP-670N SAMSUNG

Comment installer le pilote d'impression universel Samsung ?

Téléchargez le pilote depuis le site Samsung, exécutez le fichier d'installation et suivez l'assistant. Le pilote unique permet d'utiliser plusieurs modèles d'imprimantes.

Comment connecter l'imprimante CLP-670N au réseau ?

Utilisez le câble Ethernet pour relier l'imprimante à votre routeur. Configurez l'adresse IP via le panneau de contrôle ou le menu réseau.

Que faire si l'imprimante n'imprime pas en couleur ?

Vérifiez le niveau des toners couleur dans le panneau de contrôle. Assurez-vous que le pilote est configuré en mode couleur et non en niveaux de gris.

Comment remplacer le toner dans le CLP-670N ?

Ouvrez le capot avant, retirez l'ancien toner en tirant sur la poignée, insérez le nouveau toner jusqu'au clic, puis fermez le capot.

Pourquoi l'impression est-elle floue ou striée ?

Nettoyez les rouleaux de transfert avec un chiffon non pelucheux. Si le problème persiste, remplacez l'unité d'imagerie ou le toner.

Comment imprimer depuis un smartphone ?

Installez l'application Samsung Mobile Print. Assurez-vous que l'imprimante et le smartphone sont sur le même réseau Wi-Fi.

Comment configurer l'impression recto-verso ?

Dans les préférences d'impression, sélectionnez l'option recto-verso. L'imprimante CLP-670N ne supporte pas le recto-verso automatique ; vous devez retourner manuellement les pages.

Comment effacer les bourrages papier ?

Ouvrez le capot arrière et les trappes d'accès. Retirez délicatement le papier coincé en tirant dans le sens du chemin du papier.

Comment vérifier le niveau de toner restant ?

Utilisez le panneau de contrôle de l'imprimante ou le logiciel Samsung Smart Panel pour afficher les niveaux de toner.

Où trouver les pièces détachées et consommables ?

Les toners et unités d'image sont disponibles chez les revendeurs agréés Samsung ou en ligne. Utilisez les références : CLT-K406S (noir), CLT-C406S (cyan), CLT-M406S (magenta), CLT-Y406S (jaune).

MODE D'EMPLOI CLP-670N SAMSUNG

imaginez les possibilités

© 2009 Samsung Electronics Co., Ltd. Tous droits réservés.

Le présent guide administrateur n'est fourni qu'à titre informatif. Toutes les informations communiquées ci-après sont susceptibles d'être modifiées sans préavis.

Samsung Electronics ne saurait être tenu pour responsable des dommages, directs ou indirects, consécutifs à l'utilisation de ce guide.

• Samsung Universal Print Driver est une marque commerciale de Samsung Electronics Co., Ltd.
• Samsung et le logo Samsung sont des marques commerciales de Samsung Electronics Co., Ltd.
- Microsoft, Windows, Internet Explorer et Windows Vista sont des marques déposées ou des marques commerciales de Microsoft Corporation aux Etats-Unis et/ou dans d'autres pays.
- L'ensemble des autres marques, produits et noms d'entreprises peuvent être la propriété de leurs propriétaires respectifs.

REV. 1.00

COPYRIGHT/2

TABLE DES MATIÈRES/3

INTRODUCTION

Samsung Universal Print Driver contre pilotes spécifiques à un modèle ..... 4

Configuration requise 4

INSTALLATION ET DÉSINSTALLATION DU PILOTE D'IMPRES- SION UNIVERSEL SAMSUNG UNIVERSAL PRINT DRIVER

Installation du pilote d'impression universel Samsung Universal Print Driver 5

Désinstallation du pilote d'impression universel Samsung Universal Print Driver 6

UTILISATION DU PILOTE D'IMPRESSION UNIVERSEL SAMSUNG UNIVERSAL PRINT DRIVER

Accès au pilote d'impression universel Samsung Universal Print Driver .... 7

Aperçu de la mise en page 8

Modification des paramètres du pilote d'impression universel Samsung Universal Print Driver 10

Configuration de l'option de fenêtre indépendante 10

Configuration de l'option de recherche de l'imprimante 11

Recherche des périphériques d'impression 12

Par adresse TCP/IP 12

Par le menu Rechercher maintenant 12

Création d'un dossier de favoris 13

Aide 14

Impression à l'aide du pilote d'impression universel Samsung Universal Print Driver 14

Impression de base 14

Changement de l'imprimante sélectionnée 14

INDEX/15

Le pilote d'impression universel Samsung Universal Print Driver est un pilote unique pouvant être utilisé avec différents modèles d'imprimantes. Cela permet aux utilisateurs d'accéder directement non seulement aux périphériques d'impression Samsung, mais également à une gamme de périphériques d'autres fournisseurs sans avoir à télécharger de pilotes séparés.

• PDL signifie PCL et PS.
- Samsung ne garantit pas la qualité des périphériques d'impression d'autres fournisseurs et des modèles

Samsung non pris en charge (Cliquez sur pour consulter la liste des périphériques Samsung pris en charge). Pour les modèles Samsung non pris en charge, le pilote est automatiquement défini sur PDL par défaut utilisable.

Samsung Universal Print Driver contre pilotes spécifiques à un modèle

Le tableau suivant montre les différences entre le pilote d'impression universel Samsung Universal Print Driver et les pilotes de produits spécifiques :

	SAMSUNG UNIVERSAL PRINT DRIVER	PILOTES SPÉCIFIQUES À UN MODÈLE
Interface utilisateur	Interface utilisateur cohérente.	Interface utilisateur incohérente.
Installation	Téléchargez et installez le ficher d’installation fourni avec le pilote d’impression universel Samsung Universal Print Driver.Installez en exécutant le fichier d’installation.	Localisez, téléchargez et installez manuellement le pilote pour chaque périphérique.Installez via l’exécution automatique du CD ou via l’assistant Installation d’imprimante.
Découverte de périphériques	Localisez facilement et accédez aux périphériques suggérés parmi l’ensemble des produits d’impression Samsung.	Découvrez manuellement les périphériques.
Disponibilité	Disponible sur le site Web Samsung.	Disponible sur le CD fourni avec le produit, ou avec le pilote spécifique du produit.

Configuration requise

La configuration minimale requise pour le pilote d'impression universel Samsung Universal Print Driver est la suivante :

SYSTÈME D'EXPLOITATION	CONFIGURATION REQUISE
	PROCESSEUR	RAM	ESPACE LIBRE SUR LE DISQUE DUR
Windows Vista	1 GHz	1 Go	40 Go
Windows XP	300 MHz ou supérieur	128 Mo de RAM ou supérieur	1,5 Go ou supérieur (1,8 Go supplémentaires pour SP2 et 900 Mo pour SP3
Windows 2000	133 Mhz	64 Mo	2 Go
Windows Server 2003	550 MHz ou supérieur	256 Mo de RAM ou supérieur	2,9 Go ou supérieur
Windows Server 2008	2 GHz ou plus rapide	2 Go de RAM ou supérieur	40 Go ou supérieur

Installation et désinstallation du pilote d'impression universel Samsung Universal Print Driver

Ce chapitre vous guide pas à pas dans la procédure d'installation et de désinstallation du pilote d'impression universel Samsung Universal Print Driver.

Les fenêtres suivantes s'appliquent à un pilote PCL dans Windows XP. Les fenêtres peuvent varier pour un pilote PS, mais les étapes sont les mêmes.

Installation du pilote d'impression universel Samsung Universal Print Driver

Avant d'installer le pilote, vérifiez la configuration minimale requise pour votre système (Voir « Configuration requise » à la page 4).

1. Ouvrez un navigateur Web et visitez www.samsung.com.
2. Recherchez le fichier d'installation du pilote d'impression universel Samsung Universal Print Driver.

3. Lancez le fichier d'installation.

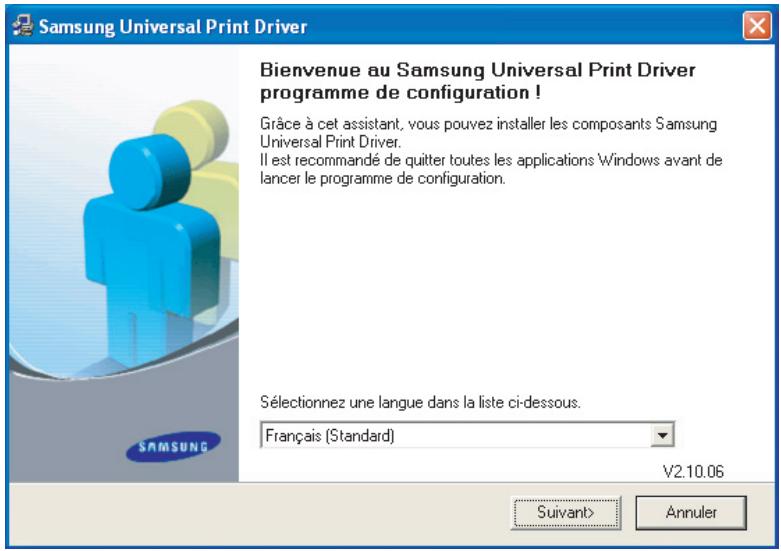

   L'assistant d'installation du pilote d'impression universel Samsung Universal Print Driver s'ouvre.

4. Cliquez sur Suivant. Au besoin, sélectionnez une langue dans la liste déroulante.

Une fois la fenêtre d'installation ouverte, attendez que l'installation se termine.

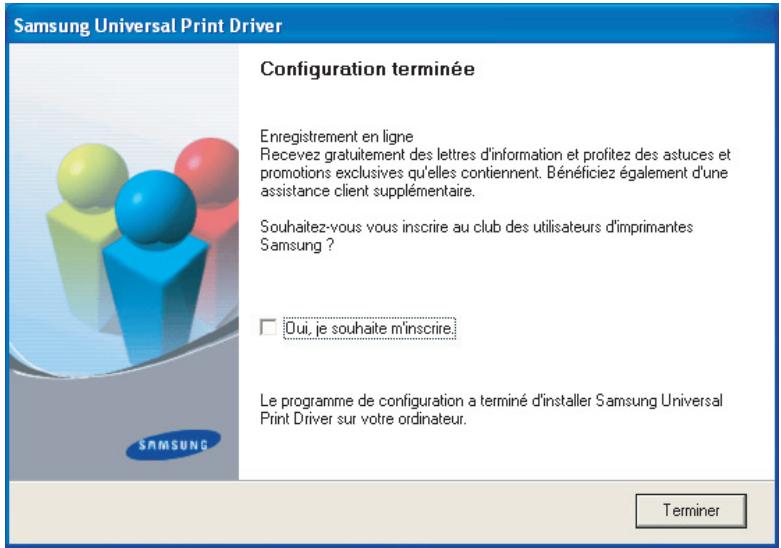

1. Quand la fenêtre Installation terminée s'ouvre, cliquez sur Terminer.

Pour vous inscrire en tant qu'utilisateur de périphériques Samsung et recevoir des informations du fabricant, cochez cette case et cliquez sur Terminer.

Si le pilote est installé correctement, vous pouvez trouver le pilote d'impression universel Samsung Universal Print Driver dans le dossier Imprimantes et télécopieurs.

Désinstallation du pilote d'impression universel Samsung Universal Print Driver

Si vous voulez désinstaller le pilote d'impression universel Samsung Universal Print Driver, suivez les étapes suivantes :

1. Dans le menu Démarrer de Windows, sélectionnez > Tous les programmes > Samsung Universal Print Driver > Maintenance.

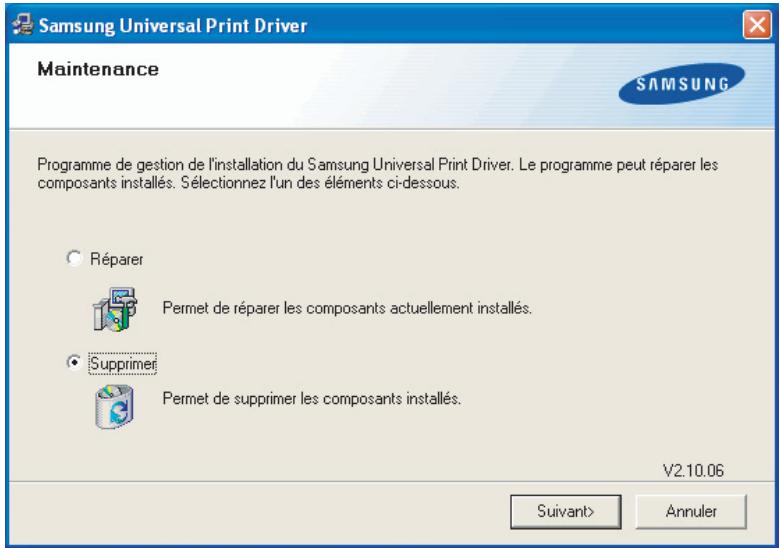

L'assistant d'installation du pilote d'impression universel Samsung Universal Print Driver s'ouvre.

1. Sélectionnez Supprimer, puis cliquez sur Suivant.

1. Sélectionnez les composants à supprimer, puis cliquez sur Suivant.
2. Lorsqu'un message de confirmation s'affiche, cliquez sur Oui.
3. Une fois la désinstallation terminée, cliquez sur Terminer.

Utilisation du pilote d'impression universel Samsung Universal Print Driver

Le principal objectif du pilote d'impression universel Samsung Universal Print Driver est d'installer un pilote (Samsung Universal Print Driver) et de l'utiliser avec différents périphériques d'impression. Toutefois, le pilote d'impression universel Samsung Universal Print Driver dispose d'autres fonctions, comme la recherche de périphériques d'impression, la création d'un dossier de favoris et la vérification de l'état d'un périphérique.

Accès au pilote d'impression universel Samsung Universal Print Driver

1. Dans le menu Démarrer de Windows, sélectionnez Imprimantes et télécopieurs.
2. Cliquez avec le bouton droit de la souris sur Samsung Universal Print Driver.
3. Cliquez sur Options d'impression ou sur Propriétés.

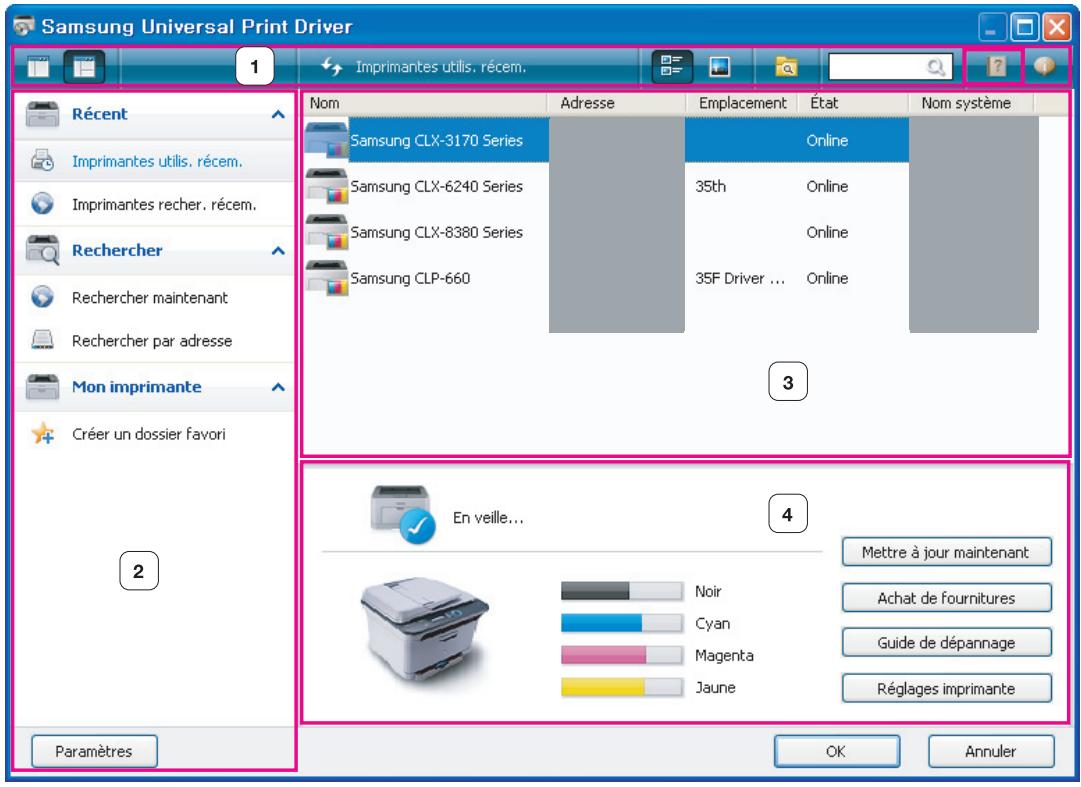

   La fenêtre du pilote d'impression universel Samsung Universal Print Driver s'ouvre.

Si aucune imprimante n'a été utilisée récemment, une fenêtre indépendante vous demandant de rechercher des imprimantes s'ouvre. Cliquez sur OK pour rechercher les imprimantes connectées.

1	Barre de mise en page	Inclut les options d'affichage. : Sélectionne la mise en page de la fenêtre du pilote d'impression universel Samsung Universal Print Driver. Si vous choisissezMise en page2et que le programme Samsung Smart Panel est installé, vous pouvez voir la fenêtre d'état (numéro 4). : Actualise toutes les informations relatives à l'imprimante dans la liste. : Sélectionne le type de vue pour la liste des imprimantes.Vue détailléeeffiche les informations relatives à l'imprimante, comme sonAdresse,sonEmplacement,sonÉtatetsonNom système.Vue imageaffiche également les informations relatives à l'imprimante, sauf dans le cas d'une image d'imprimante plus grande. Cette option n'est prise en charge que sous Windows XP (et ultérieur). : Affiche la liste des imprimantes par groupes. Cette option n'est prise en charge que sous Windows XP (et ultérieur). : Recherche une imprimante dans la liste en fonction d'un mot clé, comme un nom de modèle. : Ouvre la fenêtre d'aide. : Affiche des informations relatives au pilote d'impression universel Samsung Universal Print Driver.
2	Menus principaux	Récent-Imprimantes récemment utilisées: Affiche la liste des imprimantes récemment utilisées. L'imprimante utilisée le plus récemment est en haut de la liste.-Imprimantes récemment recherchées: Affiche la liste des imprimantes récemment trouvées. L'imprimante trouvée le plus récemment est en haut de la liste.Recherche-Rechercher maintenant: Recherche les imprimantes connectées via USB ou via le réseau.-Rechercher par adresse: Recherche une imprimante en fonction de son adresse IP.Mon imprimante-Créer un dossier favori: Crée un dossier d'imprimantes favorites.Paramètres: Affiche les options pour les fenêtres indépendantes et les recherches.
3	Liste des imprimantes	Affiche la liste des imprimantes.
4	Fenêtre d'état	Affiche l'état de l'imprimante sélectionnée dans la liste. Vous devez sélectionner Mise en page2 et installer le programme Samsung Smart Panel pour voir cette fenêtre.Mettre à jour maintenant: Met à jour les informations de l'imprimante sélectionnée.Achat de fournitures: Ouvre le site Web d'achat de fournitures.Guide de dépannage: Ouvre le chapitre de dépannage du mode d'emploi. Vous devez installer le programme Smart Panel du modèle que vous utilisez pour voir le guide de dépannage.Paramètres de l'imprimante: Ouvre le Service Web SyncThru, qui propose des options de configuration et de gestion de votre imprimante. Vous ne pouvez utiliser cette option qu'avec des imprimantes réseau.

Configuration de l'option de fenêtre indépendante

Vous pouvez configurer la fenêtre du pilote d'impression universel Samsung Universal Print Driver pour qu'elle s'affiche lorsque vous réalisez une impression. Il existe quatre options pour l'affichage de cette fenêtre indépendante :

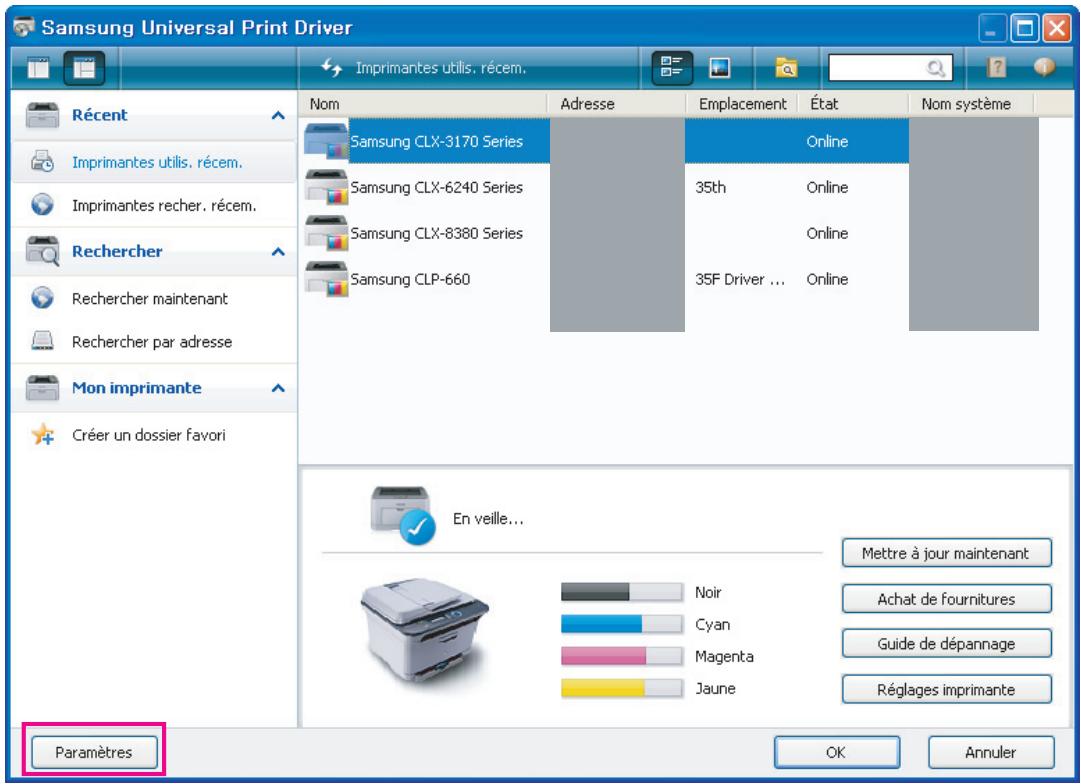

1. Cliquez sur le bouton Paramètres dans le coin inférieur gauche.

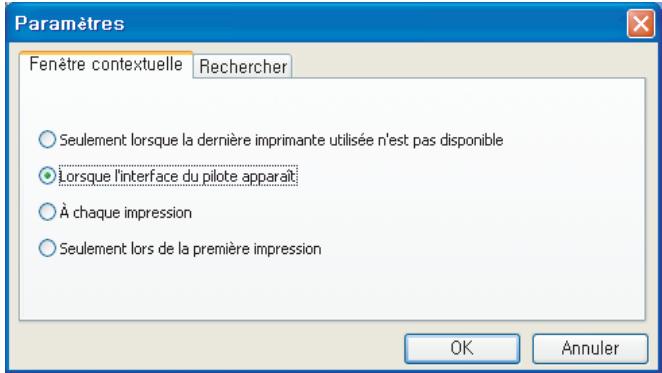

1. Cliquez sur l'onglet Fenêtre contextuelle. La figure suivante montre un exemple d'onglet Fenêtre contextuelle.

• Lorsque l'interface du pilote apparaît: La fenêtre du pilote d'impression universel Samsung Universal Print Driver s'affiche lorsque vous ouvrez une fenêtre Options d'impression (Propriétés).
• A chaque impression: La fenêtre du pilote d'impression universel Samsung Universal Print Driver s'affiche chaque fois que vous réalisez une impression.
• Seulement lors de la première impression: La fenêtre du pilote d'impression universel Samsung Universal Print Driver s'affiche uniquement la première fois que le pilote d'impression universel Samsung Universal Print Driver est sélectionné comme imprimante depuis une application.

• Seulement lorsque la dernière imprimante utilisée n'est pas disponible: La fenêtre du pilote d'impression universel Samsung Universal Print Driver ne s'affiche que si la dernière imprimante utilisée n'est pas disponible.

• Cliquez sur OK.

Configuration de l'option de recherche de l'imprimante

Pour configurer les options de recherche du pilote d'impression universel Samsung Universal Print Driver, suivez les étapes suivantes :

1. Cliquez sur le bouton Paramètres dans le coin inférieur gauche.

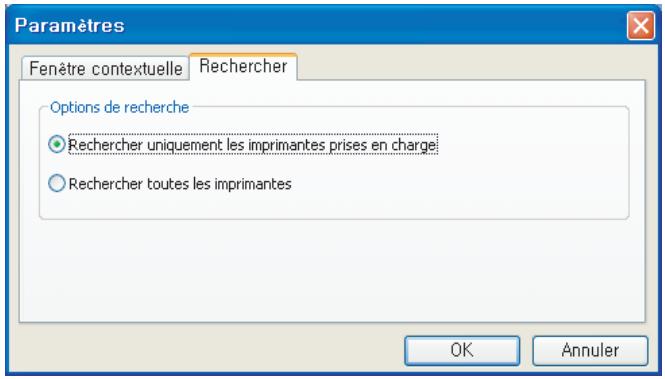

1. Cliquez sur l'onglet Rechercher et sélectionnez une des options suivantes.

- Rechercher uniquement les imprimantes prises en charge: Recherche uniquement les imprimantes connectées prises en charge.

Cliquez sur pour voir la liste des périphériques Samsung pris en charge.

- Rechercher toutes les imprimantes: Recherche toutes les imprimantes connectées.

1. Cliquez sur OK.

Par adresse TCP/IP

Si vous connaissez l'adresse TCP/IP du périphérique d'impression que vous souhaitez utiliser, vous pouvez le rechercher en tapant son adresse TCP/IP. Suivez les étapes ci-dessous :

1. Dans le menu Démarrer de Windows, sélectionnez Imprimantes et télécopieurs.

2. Cliquez avec le bouton droit de la souris sur le pilote d'impression universel Samsung Universal Print Driver.

3. Cliquez sur Options d'impression ou sur Propriétés. La fenêtre du pilote d'impression universel Samsung Universal Print Driver s'ouvre.

4. Cliquez sur Rechercher par adresse.

Une fenêtre s'ouvre.

1. Tapez l'adresse TCP/IP de votre imprimante et cliquez sur OK.

Par le menu Rechercher maintenant

Si vous ne connaissez pas l'adresse TCP/IP du périphérique d'impression que vous voulez utiliser, vous pouvez utiliser l'option Rechercher maintenant pour rechercher le périphérique. Suivez les étapes ci-dessous :

1. Dans le menu Démarrer de Windows, sélectionnez Imprimantes et télécopieurs.

2. Cliquez avec le bouton droit de la souris sur le pilote d'impression universel Samsung Universal Print Driver

3. Cliquez sur Options d'impression ou sur Propriétés.

La fenêtre du pilote d'impression universel Samsung Universal Print Driver s'ouvre.

1. Cliquez sur Rechercher maintenant.

Le pilote d'impression universel Samsung Universal Print Driver recherche les périphériques d'impression connectés.

Le résultat de la recherche peut varier en fonction de l'option de recherche que vous avez sélectionnée (Voir « Configuration de l'option de recherche de l'imprimante » à la page 11.)

Pour des raisons pratiques, vous pouvez créer un dossier contenant les imprimantes que vous utilisez le plus souvent. Par exemple, si vous naviguez entre votre domicile et plusieurs sites de travail, vous pouvez créer deux dossiers d'imprimantes différents ; Domicile et Travail, puis gérer les imprimantes selon vos préférences.

Pour créer un dossier de favoris, suivez les étapes suivantes :

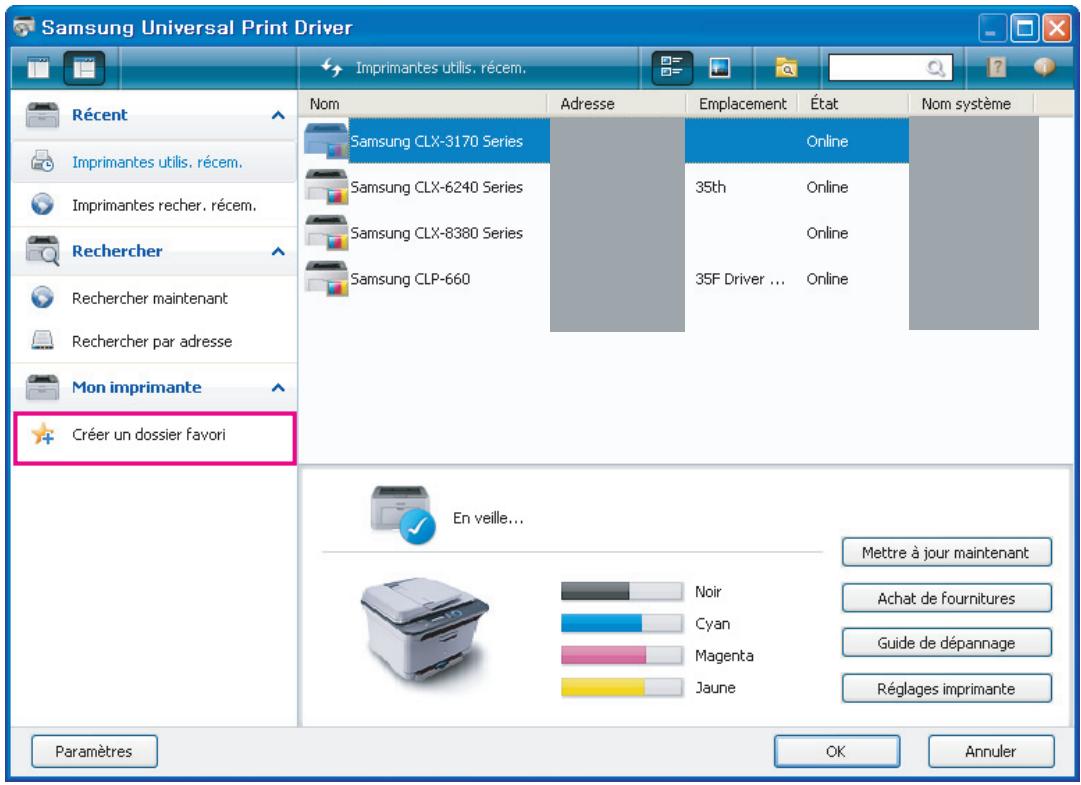

1. Cliquez sur Créer un dossier favori.

La fenêtre Ajouter un nouveau dossier de favoris s'ouvre.

1. Tapez un nom de dossier.
2. Cliquez sur OK.

Un nouveau dossier est ajouté dans Mon imprimante.

Pour ajouter des imprimantes à un dossier dans Mon imprimante, vous pouvez glisser-déposer le dossier ou cliquer avec le bouton droit de la souris dans la liste et sélectionner Déplacer ou Copier.

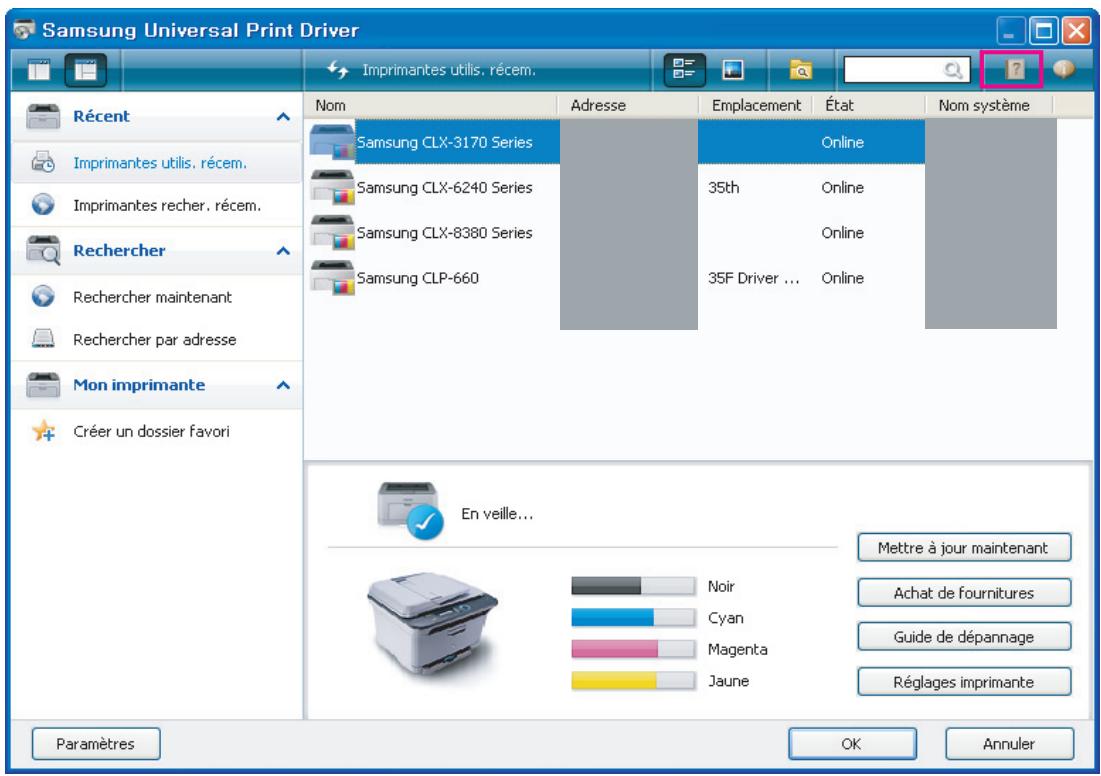

Cliquez sur le bouton Aide ( ? ) en haut à droite de la fenêtre du pilote d'impression universel Samsung Universal Print Driver.

Une fenêtre d'aide s'ouvre. Utilisez cette aide pour trouver les réponses à vos questions au sujet du pilote d'impression universel Samsung Universal Print Driver.

Impression à l'aide du pilote d'impression universel Samsung Universal Print Driver

Impression de base

Pour imprimer un document en utilisant le pilote d'impression universel Samsung Universal Print Driver, suivez les étapes suivantes :

Les étapes suivantes montrent une impression à partir de Notepad. Les noms des menus peuvent varier en fonction de l'application que vous utilisez.

1. Ouvrez le fichier que vous souhaitez imprimer dans une application.
2. Dans la barre de menu, sélectionnez Fichier > Imprimer.
3. Sélectionnez le pilote d'impression universel Samsung Universal Print Driver dans la liste des imprimantes.
4. Cliquez sur OK. L'impression démarre.

Ou, en fonction de l'option de fenêtre indépendante (voir « Configuration de l'option de fenêtre indépendante » à la page 10) que vous avez sélectionnée, la fenêtre du pilote d'impression universel Samsung Universal Print Driver peut s'ouvrir avant l'impression. Sélectionnez l'imprimante que vous souhaitez utiliser et imprimez.

Changement de l'imprimante sélectionnée

1. Dans le menu Démarrer de Windows, sélectionnez Imprimantes et télécopieurs.
2. Cliquez avec le bouton droit de la souris sur le pilote d'impression universel Samsung Universal Print Driver.
3. Cliquez sur Options d'impression ou sur Propriétés.

La fenêtre Options d'impression (Propriétés) s'ouvre.

1. Sélectionnez une autre imprimante dans la liste des imprimantes ou en effectuant une recherche (Voir « Recherche des périphériques d'impression » à la page 12).
2. Cliquez sur OK. Toutes les impressions suivantes sont alors dirigées vers la nouvelle imprimante.

A

accès 7

C

configuration requise 4

copyright 2

D

définition 10

fenêtre indépendante 10

option de recherche 11

désinstallation 6

différence 4

dossier 13

|

impression 14

installation 5

introduction 4

M

mise en page 8

R

recherche

bouton de recherche 12

TCPIP 12

U

utilisation 7
