MODE D'EMPLOI SC-HMX20C SAMSUNG

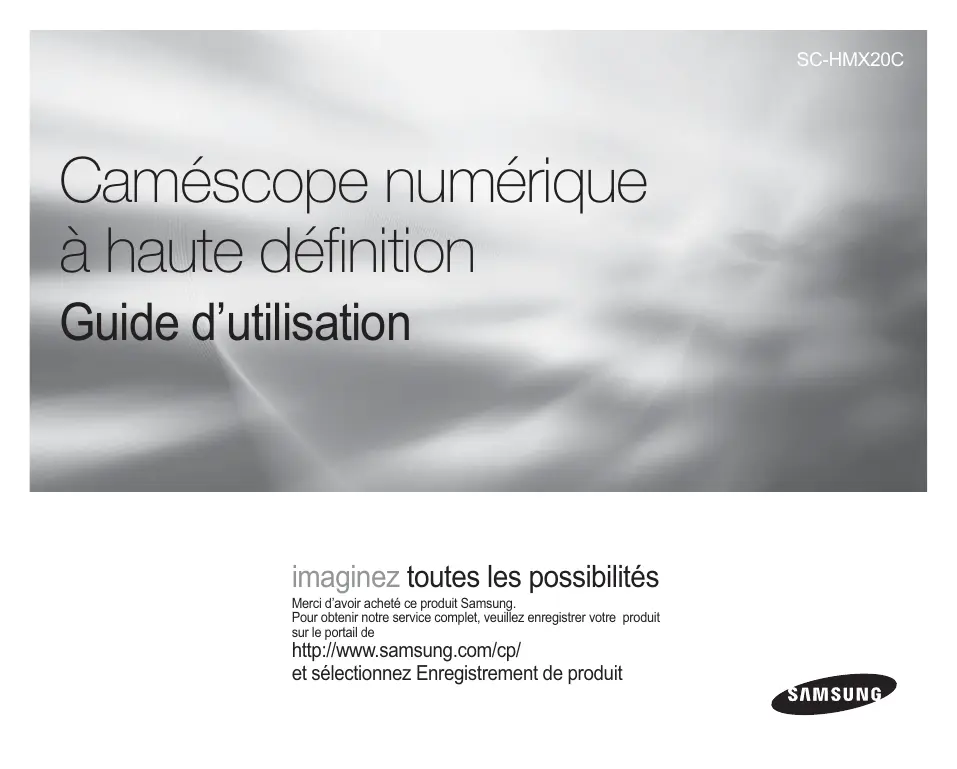

ËIBVUFEÏGJOJUJPO Guide d’utilisation imaginez toutes les possibilités Merci d’avoir acheté ce produit Samsung. Pour obtenir notre service complet, veuillez enregistrer votre produit sur le portail de http://www.samsung.com/cp/ et sélectionnez Enregistrement de produit

DBSBDUÊSJTUJRVFTFTTFOUJFMMFTEFWPUSFDBNÊTDPQF)%

Le caméscope HD peut enregistrer et lire à la fois des images de qualité haute définition (Full HD : 1280x720p) et de qualité définition standard (SD). Définissez la qualité d’image souhaitée, Full HD (haute définition) ou SD (définition standard)) avant d’ enregistrer. COMMENT PROFITER D’IMAGES DE QUALITÉ HAUTE DÉFINITION (HD) Il vous est possible de visionner des vidéos avec une qualité d’image HD (haute définition).

• Le caméscope HD vous offre une résolution de 1 080i avec une image de qualité plus nette que les caméscopes SD précédents (480i). Il peut aussi accueillir les enregistrements grand écran au format 16:9.
• La qualité d’image des enregistrements effectués en « Full HD » (haute définition) s’ajustent au format grand écran (16:9) des TVHD. Si votre téléviseur n’accueille pas la haute définition, les vidéos à haute définition (HD) seront reproduites en qualité SD (définition standard). - Pour profiter des images de qualité HD, vous devez posséder un téléviseur pouvant accueillir la source 1920x1080i. (Reportez-vous au guide d’utilisation de votre téléviseur.) - Afin de pouvoir profiter de la qualité d’image HD, utilisez un câble composantes ou HDMI. Le câble multi-AV ne peut reproduire les images de qualité HD : elles sont converties au format SD.
• Le caméscope HD réglé sur SD enregistre les images au format 720x480p. Les vidéos enregistrées au format SD (définition standard) ne peuvent pas être converties au format HD (haute définition). Qualité d’image Full HD (haute définition) : 60i (entrelacé) Qualité d’image SD (définition standard) : 60i (entrelacé)

1080i 480i < caméscope 1080i / 16:9 Full HD> <480i / caméscope numérique standard> Résolution d’image : environ 6 fois celle des caméscopes SD précédents (480i). ii_ Français CARACTÉRISTIQUES DE VOTRE NOUVEAU CAMÉSCOPE HD Capteur CMOS de 6,4 méga pixels (grossier) Le capteur CMOS de 1,54 sur 14 cm (1/1,8 po) reproduit les vidéos et les images figées détaillées et nettes de qualité exceptionnelle (4,0 méga pixels, 1 920 lignes de résolution horizontale en mode HD ou 720 lignes de résolution en mode SD). Contrairement au systèmes imageurs CCD traditionnels, les capteurs CMOS nécessitent moins d’énergie optimisant ainsi la performance des bloc-piles. Mémoire flash intégrée Le caméscope HD est doté d’une mémoire flash intégrée de grande capacité pour l’enregistrement de vidéos ou de photos. Codage H.264 (MPEG-4 Part10 ou AVC) La plus récente technologie de compression vidéo, le codage H.264 utilise un niveau de compression élevé permettant d’améliorer considérablement la durée d’enregistrement sur le même support de stockage. Interface HDMI (soutenant Anynet+)

• Si vous possédez un téléviseur HD doté d’une prise HDMI, vous pouvez profiter d’images beaucoup plus claire et nettes que sur un téléviseur standard.
• Le caméscope HD peut accueillir le système Anynet+. Anynet+ est un système réseau AV qui vous permet de contrôler tous les appareils AV de Samsung à l’aide de la télécommande de téléviseur Anynet+ de Samsung. Reportez-vous au guide du téléviseur correspondant pour plus de détails. Accueilli par Anynet+ Écran ACL tactile (format 16:9) de 230 k pixels d’environ 7 cm (2,7 po) Son écran ACL (16:9) d’environ 7 cm (2,7 po) offre une netteté de visionnement à résolution améliorée. L’écran ACL de 230 k pixels pivote sur 270 degrés, vous offrant des angles de visionnement multiples afin de reproduire des images nettes et détaillées convenables pour la lecture ou la surveillance. Son format grand écran 16:9 rend l’ enregistrement et la composition encore plus facile. Écran tactile Vous pouvez lire des images enregistrées et régler les fonctions en touchant tout simplement l’écran ACL, sans l’ aide de touches sophistiquées. Poignée pivotante pour les prises libres Vous pouvez régler la poignée pivotante sur l’angle le plus convenable en fonction de la situation d’enregistrement. Elle pivote sur 150°.

Français _iii DPOTJHOFTEFTÊDVSJUÊ Description des icônes et symboles contenus dans ce manuel: Indique un risque mortel ou de lésions corporelles. AVERTISSEMENT Indique un risque potentiel de lésions corporelles ou de dommage matériel. ATTENTION ATTENTION Respectez ces consignes de sécurité fondamentales afin de réduire les risques d’incendie, d’explosion, de décharge électrique ou de lésions corporelles lorsque vous utilisez votre caméscope HD : Propose des trucs ou des pages de référence pour vous aider à manipuler le caméscope HD. Ces symboles d’avertissement sont insérés à ces endroits pour prévenir les lésions corporelles, pour vous et pour les autres. Veuillez les respecter à la lettre. Après avoir lu cette section, veuillez la ranger dans un endroit sûr pour référence ultérieure. QSÊDBVUJPOT

Avertissement ! Ce caméscope doit toujours être branché sur une prise murale CA avec broche de mise à la terre. Évitez d’exposer les bloc-piles aux chaleurs excessives : soleil, feu etc. Attention Danger d’explosion si le bloc-piles est remplacé par un autre type. Remplacez-la uniquement avec une pile identique ou du même type. Utilisez un adaptateur approprié si l’alimentation est du type 240 V CA. iv_ Français JOGPSNBUJPOTJNQPSUBOUFTDPODFSOBOUTPOVUJMJTBUJPO

Le caméscope HD enregistres les vidéos au format H.264 (MPEG-4 Part10 ou AVC) et à haute résolution (VIDÉO HD) ou résolution standard (VIDÉO SD). Veuillez prendre note que ce caméscope HD n’est pas compatible avec d’autres formats vidéo numériques. Procédez à un essai avant d’enregistrer une vidéo importante. Effectuez la lecture de votre essai pour vous assurer de la qualité de la vidéo et de l’audio. Aucun dédommagement n’est disponible pour les contenus enregistrés : - Samsung n’est aucunement responsable des dommages survenus en raison d’un enregistrement anormal ou d’un enregistrement illisible en raison d’une défaillance du caméscope HD ou de la carte mémoire. Samsung n’est aucunement responsable de vos enregistrements vidéo ou audio. - Les données d’enregistrement peuvent se perdre en raison d’une mauvaise manipulation du caméscope HD, de la carte mémoire, etc.. Samsung n’est aucunement responsable de la perte des données enregistrées. Faites une copie de sauvegarde de vos données importantes. Protégez vos données importantes en copiant vos fichiers sur un ordinateur. Nous vous recommandons de les copier de votre ordinateur sur un autre support de stockage pour les conserver. Reportez-vous au guide d’installation du logiciel et des raccords USB. Droits d’auteur : Veuillez prendre note que ce caméscope HD est destiné à l’utilisation personnelle. Les données enregistrées sur la carte mémoire du caméscope HD à partir d’autre dispositifs numériques ou analogiques sont protégées par la Loi sur les droits d’auteur et ne peuvent être utilisées dans un autre but que votre jouissance personnelle sans la permission du propriétaire des droits d’auteur. Nous vous recommandons d’obtenir au préalable la permission d’enregistrer même des événements tels que des spectacles, des performances ou des expositions pour votre jouissance personnelle. Français _v JOGPSNBUJPOTJNQPSUBOUFTDPODFSOBOUTPOVUJMJTBUJPO

Les copies d’écran sont tirées de Windows XP. Les écrans varient en fonction du système d’exploitation de l’ordinateur. Les affichages présentés dans le manuel peuvent ne pas corresponde à celles que vous voyez à l’écran ACL. La conception et les spécifications du caméscope HD et d’autres accessoires peuvent changer sans préavis. REMARQUES SUR A LA MARQUE DE COMMERCE

Toutes les appellations commerciales et marques déposées citées dans ce manuel ou dans toute documentation fournie avec votre appareil Samsung appartiennent à leurs propriétaires respectifs. Windows® est la marque déposée ou une marque de commerce de Microsoft Corporation, déposée aux États-Unis et dans d’ autres pays. Macintosh est une marque de commerce de Apple Computer Inc. Tous les autres noms de produit mentionnés dans le présent document sont susceptibles d’être des appellations commerciales et marques déposées appartenant à leurs propriétaires respectifs. En outre, les symboles “TM” et “R” n’apparaissent pas systématiquement dans le manuel. vi_ Français

Manipulez l’écran à cristaux liquides (ACL) avec soin : - L’écran ACL est un dispositif d’affichage très fragile : n’appuyez pas fortement sur sa surface, ne le frappez pas et ne le piquez pas avec un objet acéré. - Appuyer sur la surface de l’ACL peut provoquer une déformation de l’image. Si la déformation ne disparaît pas, éteignez le caméscope HD et patientez quelques moments, puis rallumez-le. - Ne déposez pas le caméscope avec son écran ACL face au le sol lorsqu’il est déployé. - Rabattez l’écran ACL lorsque vous n’utilisez pas le caméscope HD. Écran à cristaux liquides : - L’écran ACL est le produit d’une technologie de pointe très précise. Parmi le nombre total de pixels (environ 230 000 pixels pour un écran ACL), 0,01% ou moins peuvent demeurer éteints (points noirs) ou être allumés en points de couleur (rouge, bleu ou vert). Cela indique les limites de la technologie actuelle et ne représente pas une défaillance pouvant troubler l’ enregistrement. - L’écran ACL apparaît plus sombre que la normale à basse température : environnement froid ou à l’allumage. La luminosité normale revient lorsque la température interne du caméscope se réchauffe. Cela n’affecte pas les images sur le support de stockage : ne vous en préoccupez pas.

Tenez le caméscope HD correctement : ne le tenez pas par l’écran ACL lorsque vous le soulevez : l’écran ACL peut s’en détacher et le caméscope HD peut tomber.

Évitez les impacts : - Le caméscope HD est un appareil de haute précision. Évitez avec soin de le frapper contre un objet dur ou de le laisser tomber. - Évitez d’utiliser le caméscope HD sur un trépied (non compris) dans des endroits sujets aux vibrations ou aux impacts violents. Pas de sable et pas de poussière ! Le sable fin ou la poussière pénétrant le caméscope HD ou l’adaptateur CA peut provoquer des défaillances ou des défauts matériels. Pas d’eau et pas d’huile ! L’eau ou l’huile pénétrant le caméscope HD ou l’adaptateur CA peut provoquer des défaillances ou des défauts matériels. Réchauffement de la surface de l’appareil : La surface du caméscope HD se réchauffera quelque peu en cours d’utilisation ; il ne s’agit pas d’une défaillance.

Soyez attentif aux températures ambiantes inhabituelles : - Utiliser le caméscope DVD dans un endroit où la température dépasse les 60° C (140° F) ou est moindre que 0° C (32° F) affectera l’enregistrements ou la lecture normale. - Évitez de laisser le caméscope HD sur la plage ou dans un véhicule clos où la température demeure très élevée pendant longtemps : Cela peut provoquer une défaillance technique. Évitez d’orienter l’objectif directement vers le soleil : - La lumière directe du soleil sur l’objectif peut provoquer une défaillance du caméscope HD ou un incendie. - N’exposez jamais l’écran ACL du caméscope HD à la lumière directe du soleil : Cela peut provoquer une défaillance technique. N’utilisez jamais le caméscope HD près d’un téléviseur ou d’une radio : cela peut provoquer des parasites à l’écran ou sur la diffusion radio. N’utilisez jamais le caméscope DVD près des ondes radio ou magnétiques puissantes : l’utilisation du caméscope HD près des ondes radio ou magnétiques puissantes (un pylône radio ou appareils électriques) peut provoquer des parasites sur l’enregistrement vidéo et audio. Cela peut aussi produire des parasites à l’écran et sur le son en cours de lecture d’enregistrements vidéo ou audio normaux. Dans le pire des cas, cela peut provoquer une défaillance du caméscope HD. Évitez d’exposer le caméscope HD à la suie ou à la vapeur : la suie ou la vapeur peut endommager le boîtier du caméscope HD ou provoquer une défaillance. N’utilisez jamais le caméscope HD dans un environnement à atmosphère corrosif : l’utilisation du caméscope HD dans un endroit exposé aux gaz d’échappement des engins à essence ou au diesel, ou à des gaz corrosifs comme le sulfure d’hydrogène, peut provoquer l’oxydation des bornes internes et externes et empêcher son fonctionnement normal ; cela peut aussi provoquer l’oxydation des bornes du bloc-piles empêchant l’allumage de l’appareil. Évitez de nettoyer le boîtier du caméscope HD avec du benzène ou du solvant : la surface du boîtier peut peler ou se dégrader. Gardez la carte mémoire hors de la portée des enfants : ils pourraient l’avaler. viii_ Français UBCMFEFTNBUJÍSFT

Articles compris avec votre caméscope HD Vue d’avant et de gauche Vue du dessus et de droite Vue d’arrière et du dessous

Comment utiliser la télécommande Installation de la pile bouton Comment utiliser le socle Nettoyage du caméscope HD Mise sous charge du bloc-piles Fonctionnement de base du caméscope HD Témoins d’écran )/iCHECK Utilisation de la touche d’écran ( Utilisation de l’écran ACL Mise en service : Langue d’affichage, date et heure

Comment sélectionner le support de stockage Insertion/éjection de la carte mémoire Durée d’enregistrement et nombre d’images Comment choisir une carte mémoire convenable Français _01 UBCMFEFTNBUJÍSFT ENREGISTREMENT

L’enregistrement de vidéos Prise de photos Enregistrement facile pour les débutants (mode EASY Q) Prise de photos en mode d’enregistrement vidéo (double enregistrement) Capture d’image en cours de lecture vidéo Comment utiliser le micro-phone externe Zoumer Enregistrement automatique à l’aide de la télécommande Utilisation du flash intégré

Modification du mode de lecture Lecture vidéo Visionner des photos

Raccordement à un téléviseur Reproduction d’images sur un magnétoscope ou sur un graveur DVD/HDD

Utilisation du menu et du menu rapide Éléments du menu Éléments du menu rapide Éléments du menu d’enregis-trement Éléments du menu de lecture Réglages des éléments du menu

Comment supprimer une section d’enregistrement vidéo Division d’une image vidéo Combiner deux images vidéo Liste de lecture

Protection contre la suppression accidentelle Suppression des images Copie d’images

Paramètres d’impression DPOF mpression directe avec Pict-Bridge Français _03 UBCMFEFTNBUJÍSFT

Configuration système Installation de CyberLink DVD Suite Branchement du câble USB Visionner le contenu du sup-port de stockage Transfert de fichiers du camé-scope HD vers votre ordinateur Lecture de fichiers vidéo sur votre ordinateur

04_ Français JOUSPEVDUJPOBVYDBSBDUÊSJTUJRVFTEFCBTF Ce chapitre présente les caractéristiques de base de votre caméscope HD. Reportez-vous aux pages de référence pour plus de détails. Étape 1 Prise en main

Mise sous charge du bloc-piles Page 13 Réglage de la date, de l’heure et de la langue d’affichage Pages 24 et 25 Définition du support de stockage (mémoire intégrée ou carte mémoire) Page 26 INSÉREZ LE BLOCPILES Étape 2 Enregistrement

Enregistrement de vidéos ou de photos Pages 31, 33 Étape 3 Lecture

Comment sélectionner une image pour la lecture sur l’écran d’affichage des vignettes Pages 41, 43 Comment visionner sur votre téléviseur ou votre ordinateur à partir du caméscope HD Pages 45, 97 Français _05

GBNJMJBSJTF[WPVTBWFDWPUSFDBNÊTDPQF)%

ARTICLES COMPRIS AVEC VOTRE CAMÉSCOPE HD Votre nouveau caméscope HD est distribué avec les accessoires ci-après. S’il manque un accessoire dans la boîte de livraison, contactez le Centre de service à la clientèle Samsung. + La forme exacte de chaque article peut varier selon le modèle. Bloc-piles (IA-BP85ST) Adaptateur CA (type AA-E9) Câble multi-AV Câble composantes (Component) Câble USB Guide de démarrage rapide Pile bouton Télécommande Socle CD d’installation des logiciels CD du logiciel Guide d’utilisation Etui de protection Tores de ferrite Câble HDMI (En option) Le contenu peut varier en fonction du lieu de vente de l’appareil. Les pièces et les accessoires sont disponibles chez votre revendeur Samsung le plus proche. Contactez votre revendeur Samsung le plus près pour vous procurer le CD. La carte mémoire n’est pas comprise. Reportez-vous à la page 29 pour les détails concernant la compatibilité des cartes mémoire avec votre caméscope HD. Vous devez brancher l’adaptateur CA au socle de recharge si vous utilisez ce dernier lorsque des périphériques sont branchés. Votre caméscope HD vous parvient avec le manuel sur CD et un guide de démarrage rapide imprimé. Pour plus de détails, reportez-vous au guide d’utilisation en format PDF sur le CD. 06_ Français

VUE D’AVANT ET DE GAUCHE

Témoin d’enregistrement Objectif Haut-parleur intégré ) / iCHECK Touche d’écran ( touche Flash ( ) touche EASY Q Obturateur de prise Prise COMPONENT / AV / S-Vidéo ( ) Prise USB Écran ACL TFT (tactile) Touche de démar./arrêt de l’enregistrement Touche de Zoom (W/T) / Capteur de la télécommande Touche Q.MENU Si vous utilisez la télécommande, déployez l’écran ACL avant de la pointer directement vers le télécapteur. ATTENTION La prise HDMI est localisée sur le socle. Français _07

GBNJMJBSJTF[WPVTBWFDWPUSFDBNÊTDPQF)%

Touche PHOTO Levier de Zoom (W/T) Poignée pivotante 08_ Français Flash intégré Crochet de dragonne Dragonne VUE D’ARRIÈRE ET DU DESSOUS

Touche MODE/témoin Mode (mode Vidéo ( ) / Photo ( Couvercle du bloc-piles/carte mémoire ) / Lecture (

ⓐ Bouton d’accès au bloc-piles Interrupteur OPEN ⓑ Compartiment de la carte mémoire Touche de démar./arrêt de l’enregistrement ⓒ Compartiment du bloc-piles Interrupteur POWER Microphone intégré Témoin CHG (sous charge) Pas de vis du trépied Prise MIC (micro externe) Fiche pour socle de recharge Prise DC IN Français _09 QSJTFFONBJO Cette section présente l’information nécessaire à l’utilisation du caméscope HD telle que l’utilisation des accessoires compris, comment mettre le bloc-piles sous charge, comment configurer les modes de fonctionnement et la première mise en service.

COMMENT UTILISER LA TÉLÉCOMMANDE

Touche REC Touche Display ( ) Touche sauter ( / ) Touche d’arrêt ( ) Touche MENU Touches de contrôle ( / / / Touche PHOTO Touche de zoom (W/T) Touche SELF TIMER Touche de recherche ( / ) Touche de lecture lente ( ) Touche de lecture/pause ( ) Touche Q.MENU

Si vous utilisez la télécommande, déployez l écran ACL avant de la pointer directement vers le télécapteur. Les touches de la télécommande ont la même fonction que celles du caméscope HD. ATTENTION 10_ Français

INSTALLATION DE LA PILE BOUTON

Installation de la pile bouton de la télécommande

1. Tornez le support de la pile en sens anti-horaire (tel qu’indiqué par la marque ()) avec votre

ongle ou avec une pièce de monnaie pour l’enlever. Le support se dégage.

2. Insérez la pile dans son support, borne positive (+) vers le bas, puis appuyez jusqu’à ce que

vous entendiez un déclic.

3. Replacez le support de la pile dans la télécommande en alignant la marque () avec la marque

() de la télécommande, puis tournez-le en sens horaire pour le verrouiller. Précautions concernant la pile bouton

• Il existe un risque d’explosion si la pile bouton est remplacée par un autre type. Remplacez-la uniquement avec une pile identique ou du même type.
• Ne manipulez pas la pile avec des pincettes ou des outils métalliques. Cela risque de provoquer un court-circuit.
• La pile ne doit être ni rechargée, ni démontée, ni chauffée ou immergée dans l’eau pour éviter les risques d’explosion. AVERTISSEMENT

Conservez la pile bouton hors de portée des enfants. En cas d’ingestion de la pile, consultez un médecin immédiatement.

Le socle est une platine de raccordement qui facilite le chargement du bloc-piles et les raccords à un téléviseur ou à un ordinateur (TV, PC, etc.). Vous devez brancher l’adaptateur CA au socle de recharge si vous utilisez ce dernier lorsque des périphériques sont branchés.

• Si vous branchez le caméscope HD sur le socle avec plus d’un type de câble Fiche pour pour transmettre le signal vidéo, la priorité de lecture sera comme suit : socle de recharge Câble USB câble HDMI câble Composantes/Multi-AV.
• Si vous branchez le caméscope dans son socle, les prises USB et Component/Multi-AV sont désactivées. Prise DC IN
• Évitez de brancher les câbles en même temps, cela peut créer un conflit et provoquer une défaillance. Si tel est le cas, retirez tous les Prise USB Prise HDMI autres câbles et tentez de vous rebrancher. Prise Composantes/Multi-AV Français _11 QSJTFFONBJO

COMMENT TENIR LE CAMÉSCOPE HD

Comment installer la dragonne. Placez votre main droite en dessous du caméscope HD jusqu’à la base de votre pouce. Placez votre main de façon à ce que vous puissiez facilement manipuler la touche de démar./arrêt de l’enregistrement, la touche PHOTO, et le levier de zoom. Ajustez la longueur de la dragonne de manière à pouvoir maintenir le caméscope HD en position stable lorsque vous appuyez sur la touche de démar./arrêt de l’enregistrement avec votre pouce.

1. Retirez la dragonne.

2. Ajustez la longueur de la dragonne et attachez-la.

Réglage de l’angle Tournez la poignée pivotante sur l’angle le plus convenable. Vous pouvez la tourner vers le bas de 10 à 150°. Assurez-vous de ne pas tourner la poignée à l’envers ; cela peut occasionner des dommages.

Afin de réduire les interférences électromagnétiques, fixez un tore de ferrite à l’adaptateur CA, sur le câble Multi-AV et sur le câble HDMI (offert en option) Installez le tore magnétique tout près de la prise du caméscope HD.

Veillez à ne pas endommager le câble en fixant le tore de ferrite. Pour fixer le tore de ferrite à l’adaptateur CA, prenez un tour de câble autour du tore. Prenez un tour Adaptateur d’alimentation CA Câble multi-AV Câble HDMI (offert en option) 12_ Français

Utilisez uniquement un bloc-piles de type IA-BP85ST. Il se peut que le bloc-piles soit légèrement chargé au moment de l’achat. Assurez-vous de charger le bloc-piles avant d’utiliser le caméscope HD. Insertion du bloc-piles

1. Soulevez le couvercle du bloc-piles en faisant coulisser le bouton OPEN

vers le haut tel qu’indiqué sur l’illustration.

2. Insérez le bloc-piles dans son logement jusqu’à ce que vous entendiez un

• Prenez soin de bien orienter le logo SAMSUNG face vers la gauche en plaçant l’appareil comme sur l’illustration.

3. Refermez le couvercle du compartiment du bloc-piles.

Chargement du bloc-piles

1. Faites coulisser l’interrupteur POWER vers le bas pour éteindre l’appareil.

2. Soulevez le cache prise DC IN et branchez l’adaptateur CA sur la prise

3. Branchez le cordon d’alimentation CA sur une prise murale.

4. Débranchez l’adaptateur CA de la prise DC IN du caméscope HD suite au

• Si le bloc-piles est laissé dans son logement, il continue de se décharger, même lorsque le caméscope HD est éteint.

Vous pouvez aussi le charger sur le socle. Page 11 Nous vous recommandons de vous procurer un ou plusieurs blocs-piles supplémentaires pour une utilisation continue de votre caméscope HD. Utilisez toujours des bloc-piles approuvés par Samsung. N’utilisez pas les bloc-piles d’autres fabricants. Sinon, il existe un risque d’explosion, de feu ou de surchauffe. Samsung n’est aucunement responsable des problèmes causés par l’utilisation d’un bloc-piles non recommandé. Français _13 QSJTFFONBJO Témoin de charge La couleur des DEL indique l’état de l’alimentation et du chargement.

• Si le bloc-piles est complètement chargé, le témoin de charge est vert.
• Si le bloc-piles est sous charge, le témoin de charge est orange.
• S’il se produit une erreur lors du chargement du bloc-piles, le témoin de charge vert clignote.
• Le block-piles atteint 95 % de sa charge pleine après 1 heure et 40 minutes; le témoin tourne au vert. La pleine charge du bloc-piles (100 %) est atteinte dans environ 2 heures. <Témoin de charge> Durée de charge, d’enregistrement et de lecture avec un bloc-piles complètement chargé (sans utiliser le zoom, déployer l’écran ACL, etc.)

Type de bloc-piles IA-BP85ST Durée de charge environ 100 min Type d’enregistrement Durée d’enregistrement en continu Durée de lecture

environ 85 min environ 120 min

environ 90 min environ 130 min La durée n’apparaît qu’à titre indicatif. Les valeurs ci-dessus ont été mesurées par Samsung dans des conditions d’essai et peuvent varier en fonction de vos conditions d’utilisation. La durée d’enregistrement est sensiblement réduite lorsqu’il fait froid. Les durées d’enregistrement en continu citées dans le guide d’utilisation ont été établies à l’aide d’un bloc-piles complètement chargée fonctionnant à 25 °C (77 °F). Étant donné que la température et les conditions d’utilisation peuvent varier, la durée d’enregistrement en continu correspondant à la charge restante du bloc-piles peut différer des valeurs citées dans le guide. 14_ Français Enregistrement en continu (sans zoom) La durée d’enregistrement en continu du tableau démontre la durée d’enregistrement disponible pour un caméscope HD en mode d’ enregistrement et sans utilisation d’autres fonctions après le lancement de l’enregistrement. Dans des conditions d’enregistrement réelles, le bloc-piles peut s’épuiser 2 ou 3 fois plus rapidement que la durée de référence puisque les fonctions d’enregistrement, de démarrage et d’arrêt, de zoom et de lecture sont utilisées. Prévoyez que la durée d’enregistrement avec un bloc-piles complètement chargé demeure entre 1/2 et 1/3 de celle de la table. Gardez un type et un nombre suffisant de blocs-piles à portée de la main pour la durée d’enregistrement anticipée avec le caméscope HD. Notez que le bloc-piles s’épuise plus rapidement dans un environnement froid.

• La durée de charge varie en fonction du niveau de charge restant.
• Pour mesurer la charge restante, maintenez la touche d’écran ( )/iCHECK enfoncée. Page 22 Éjection du bloc-piles

1. Soulevez le couvercle du bloc-piles en faisant coulisser le bouton OPEN

vers le haut tel qu’indiqué sur l’illustration.

2. Faites coulisser le bouton de verrouillage du compartiment du bloc-piles

et retirez ce dernier.

• Faites délicatement coulisser le bouton de verrouillage du compartiment du bloc-piles dans la direction indiquée sur l’illustration.

3. Refermez le couvercle du compartiment du bloc-piles.

Les bloc-piles supplémentaires sont disponibles chez votre revendeur Samsung. Si vous n’avez pas l’intention d’utiliser le caméscope HD pendant un certain temps, retirez le bloc-piles. À propos des bloc-piles

• Le bloc-piles doit être mis sous charge à une température comprise entre 0 et 40°C (32 et 104°F). Cependant, lorsqu’il est exposé à des températures froides (en dessous de 0°C (32°F)), sa durée de service est réduite et il peut cesser de fonctionner. Si cela se produit, mettez-le dans vos poches ou dans un endroit chaud et protégé pour quelques minutes, puis replacez-le dans le caméscope HD.
• Ne placez pas le bloc-piles à proximité d’une source de chaleur (feu ou appareil de chauffage, par exemple).
• Le bloc-piles ne doit être ni démonté, ni forcé, ni chauffé.
• Évitez de court-circuiter les bornes du bloc-piles. Des fuites, dégagements de chaleur, surchauffes ou incendies peuvent en résulter. Français _15 QSJTFFONBJO Entretien du bloc-piles
• La durée d’enregistrement dépend de la température et des conditions d’utilisation.
• Nous vous conseillons donc d’utiliser un bloc-piles identique à l’original disponible chez tous les détaillants Samsung. Lorsque le bloc-piles arrive en fin de vie, adressez-vous à votre détaillant le plus proche. Les bloc-piles doivent être traités comme des déchets chimiques.
• Assurez-vous que le bloc-piles est complètement chargé avant de commencer un enregistrement.
• Afin de ménager le bloc-piles, éteignez votre caméscope HD lorsque vous ne vous en servez pas.
• Si le bloc-piles est laissé dans son logement, il continue de se décharger, même lorsque le caméscope HD est éteint. Si vous n’ utilisez pas le caméscope HD pendant une période prolongée, gardez le bloc-piles complètement épuisé.
• En mode de veille, le caméscope HD s’éteint automatiquement après 5 minutes pour conserver l’énergie. (Uniquement si vous réglez “Auto Power Off” (Arrêt automatique) du menu sur (“5 min”).)
• Les éléments internes risquent de s’abîmer si le bloc-piles est complètement déchargé. Le bloc-piles risque de fuir s’il est complètement déchargé. Mettez le bloc-piles sous charge au moins à tous les 6 mois pour éviter qu’il ne s’épuise complètement. À propos de l’autonomie du bloc-piles. L’autonomie du bloc-piles diminue avec le temps et une utilisation répétée. Si son autonomie entre les charges diminue de façon importante, ils est fort probablement l’heure de le remplacer. La durée de tout bloc-piles est contrôlée par ses conditions de rangement, d’utilisation et les conditions environnementales. Utilisation du caméscope HD avec l’adaptateur CA Nous vous recommandons d’utiliser l’adaptateur CA pour alimenter le caméscope HD à partir d’une prise murale pour en définir les paramètres, pour effectuer une lecture ou si vous l’utilisez à l’intérieur.Page 13 ATTENTION

Avant de retirer la source d’alimentation, veillez à ce que le caméscope HD soit hors tension. Le non respect de cette procédure peut provoquer une défaillance du caméscope HD. Branchez l’adaptateur CA sur une prise murale à proximité. Débranchez immédiatement l’adaptateur CA de la prise murale si toute défaillance se produit en cours d’utilisation du caméscope HD. Évitez de brancher l’adaptateur CA dans un espace étroit comme entre le mur et un meuble. 16_ Français FONCTIONS DE BASE DU CAMÉSCOPE HD Réglez le mode de fonctionnement selon vos préférences à l’aide ducommutateur POWER et de la touche MODE. Comment allumer et éteindre le caméscope HD Mettez l’appareil sous ou hors tension en faisant coulisser le commutateur POWER vers le bas. L’objectif s’ouvre automatiquement à l’allumage du caméscope HD.

• Réglez la date et l’heure lorsque vous utilisez le caméscope HD pour la première fois. Page 25
• Si vous utilisez le caméscope HD pour la première fois ou si vous effectuez la fonction “Default Set” (Réglage par défaut), le menu “Date/Time Set” (Réglage date/heure) de l’écran de mise en marche s’affiche. Si vous ne configurez pas l’ horodatage, le menu de réglage s’affiche lorsque vous allumez l’appareil. Témoin de mode Configuration des modes de fonctionnement

Vous pouvez basculer le mode de fonctionnement dans l’ordre suivant à chaque fois que Touche POWER vous appuyez sur la touche MODE. Touche MODE Mode vidéo ( ) mode photo ( ) mode lecture ( ) mode vidéo ( ) Le témoin associé s’allume à chaque fois que le mode est basculé. - Mode vidéo ( ) : enregistrementsvidéo. Page 31 - Mode photo ( ) : enregistrements de photos. Page 33 - Mode de lecture ( ) : pour visionner ou modifier une vidéo ou des photos. Page 40

• Lorsque vous allumez le caméscope HD, sa fonction d’auto-diagnostic s’active et un message peut s’afficher. Dans ce cas, reportez vous à la rubrique “Avertissements et messages” (pages 107 à 110) et corrigez le problème.
• Le mode vidéo est réglé par défaut à l’allumage. Français _17 QSJTFFONBJO

Mode d’enregistrement vidéo STBY 00:00:00 [70Min]

Les témoins d’écran sont fondés sur une capacité de mémoire intégrée de 8Go. L’écran ci-dessus est donné à titre d’exemple : Il est différent de votre écran. Les fonctions qui ne sont pas suivies du symbole * sont gardées en mémoire lorsque vous éteignez et rallumez votre caméscope HD. Les indications d’affichage et leur ordre sont sujets à modification sans préavis afin d’en améliorer la performance. () La durée d’enregistrement maximale affichée est de 999 minutes même lorsque la durée d’enregistrement résiduelle dépasse les 999 minutes. Cependant, la durée d’enregistrement actuellement disponible n’est pas affectée par l’affichage du compteur. page 28 Par exemple, si la durée résiduelle d’enregistrement est de 1 066 minutes, le nombre 999 apparaît à l’écran.

18_ Français Mode d’enregistrement vidéo Mode de fonctionnement (STBY (veille) (enregistrement)) Minuterie (durée d’enregistrement vidéo) / déclencheur à retardement * Détect. visage Durée d’enregistrement restante () Témoins d’avertissement et messages Support de stockage (mémoire intégrée ou carte mémoire) Renseignements sur le bloc-piles (niveau de charge/durée) Qualité de l’image vidéo Résolution de l’image vidéo Égalisateur paramétrique de l’ACL Anti-vibration (EIS) Télé-macro Coupe vent Rétroéclairage Sortie composante (lorsque le câble composantes est utilisé.) Type de téléviseur (lorsque le câble composantes/multi AV est utilisé.) L’onglet Menu Position du zoom/zoom numérique* Date/Heure Témoin Muet activé Onglet enregistrement/lecture Obturateur manuel* / Super C.Nite* Exposition manuelle * Mise au point manuelle* Bal. blancs Fondu* Mode scène (AE) / EASY Q Effets numériques Mode de lecture vidéo 00:00:20 / 00:10:00 100-0001

Les touches disparaissent de l’écran après environ 3 secondes. Elles réapparaissent lorsque vous touchez l’écran. Mode de lecture vidéo État du fonctionnement (lecture/pause)/Vue des principaux éléments Nom de fichier (numéro de fichier) Code de minuterie (temps écoulé / durée d’enregistrement) Témoins d’avertissement et messages / réglage du volume Support de stockage (mémoire intégrée ou carte mémoire) Renseignements sur le bloc-piles (niveau de charge/durée) Égalisateur paramétrique de l’ACL Qualité de la vidéo Résolution de l’image vidéo Date/Heure Type de téléviseur (lorsque le câble composantes/multi AV est utilisé.) Sortie composante (lorsque le câble composantes est utilisé.) Onglet de fonction reliée à la lecture vidéo (Sauter / Rechercher / Lecture / Pause / Lecture au ralenti) Onglet de retour Ongle du volume Protection contre l’effacement Prise en rafale Option de lecture Français _19 QSJTFFONBJO Mode d’enregistrement de photos

Min Memory Full 1/60 JAN/01/2008 12:00 AM () Le nombre total d’images enregistrables qui s’affiche est de 99 999, même lorsque le nombre réel d’images enregistrables dépasse les 99 999 unités. Cependant, le nombre réel d’images enregistrables n’est pas affecté par l’ affichage du compteur. page 28 Par exemple, si le nombre réel d’images enregistrables est de “156 242”, le nombre “99 999” apparaît à l’écran. 20_ Français Mode d’enregistrement de photos Déclencheur à retardement * Détect. visage Témoins d’avertissement et messages Compteur de photos () (nombre total de photos à enregistrer) Support de stockage (mémoire intégrée ou carte mémoire) Renseignements sur le bloc-piles (niveau de charge/durée) Sensibilité ISO Résolution de la photo Égalisateur paramétrique de l’ACL Anti-vibration (EIS) Mode flash Télé-macro Netteté Prise cont. Type de téléviseur (lorsque le câble composantes/multi AV est utilisé.) Sortie composante (lorsque le câble composantes est utilisé.) L’onglet Menu Position du zoom/zoom numérique* Date/Heure Onglet enregistrement/lecture Obturateur manuel* Exposition manuelle * Mise au point manuelle* Bal. blancs Mode scène (AE) / EASY Q Effets numériques Mode de visionnement de photos 1 / 12

X 1.1 Mode de visionnement de photos Diapor. musical / zoom de lecture Nom de fichier (numéro de fichier) Compteur de photo (photo actuelle / nombre total de photos enregistrées) Support de stockage (mémoire intégrée ou carte mémoire) Renseignements sur le bloc-piles (niveau de charge/durée) Égalisateur paramétrique de l’ACL Résolution de la photo Date/Heure Type de téléviseur (lorsque le câble composantes/multi AV est utilisé.) Sortie composante (lorsque le câble composantes est utilisé.) Photo précédente/photo suivante L’onglet Menu Onglet de retour Voyant d’imp. Protection contre l’effacement Français _21 QSJTFFONBJO COMMENT UTILISER LA TOUCHE D’ÉCRAN ( )/iCHECK Pour basculer le mode d’affichage de l’information à l’écran Vous pouvez basculer le mode d’affichage de l’information à l’écran : Appuyez sur la touche d’écran ( )/iCHECK. Les modes complet et minimal s’affichent en alternance.

• Affichage complet : toute l’information apparaît.
• Mode d’affichage minimal : seul le témoin d’état de fonctionnement s’affiche. Si le caméscope HD doit vous avertir d’une erreur, un message s’affiche. Pour vérifier la charge restante et la mémoire restante

Si l’appareil est allumé, appuyez longuement sur la touche d’écran ( )/iCHECK button. Si l’appareil est éteint, appuyez sur la touche d’écran ( )/ iCHECK. Après un court instant, l’information reliée au bloc-piles et à la durée approximative d’enregistrement selon le support et le format de qualité sélectionnés s’affichent pendant environ 10 secondes. Le support de stockage sélectionné s’affiche en surbrillance. Charge restante du bloc-piles (approx.) Cette icône est estompé si la carte mémoire est absente.

• La touche d’écran ( )/iCHECK est inactive en mode Menu et Menu rapide. Battery
• Si l’énergie du bloc-piles est insuffisante pour effectuer la fonction iCHECK, le message “Low Battery” (Bloc-piles faible) s’affiche pendant environ 10 secondes. 80 Min
• Si la carte mémoire ne peut être reconnue en raison d’une erreur, d’incompatibilité ou Memory (Super Fine) parce qu’elle n’est pas formatée (page 108), le message “Unknown”(Inconnue) s’ affiche près du témoin de la carte mémoire. 070 Min 070 Min

50% 100% Capacité de mémoire d’enregistrement (approx.) 22_ Français

COMMENT UTILISER L’ÉCRAN ACL

Réglage de l’écran ACL

1. Déployez l’écran ACL de 90 degrés avec votre doigt.

2. Faites-le pivoter sur le meilleur angle d’enregistrement ou de lecture.

Évitez de soulever le caméscope HD par l’écran ACL. AVERTISSEMENT

Une rotation excessive peut endommager l’intérieur de la charnière qui relie l’écran ACL au caméscope HD. Voir page 73 - Comment ajuster la luminosité et le contraste de l’écran ACL Utilisation de l’écran tactile L’écran tactile vous permet de régler les fonctions et de visionner des images enregistrées. Placez votre main à l’arrière de l’écran ACL pour le soutenir. Touchez ensuite les éléments affichés à l’écran. Ne placez pas de film protecteur sur l’écran ACL (non compris). Si un film est appliqué pour une durée prolongée, la force de cohésion AVERTISSEMENT à la surface peut endommager le panneau tactile.

• Prenez soin de ne pas appuyer sur les touches situées près de l’écran ACL par accident lorsque vous l’utilisez.
• Les témoins et les touches qui s’affichent à l’écran ACL dépendent de l’état actuel du caméscope HD enregistrement/lecture.
• Il est possible que l’écran tactile ne fonctionne pas en raison du film de protection apposé sur l’écran ACL à l’achat du produit. Retirez et jetez le film de protection avant d’utiliser l’appareil.

Min Component Out TV Display 55 // 65 Default Set Language Français _23 QSJTFFONBJO MISE EN SERVICE : LANGUE D’AFFICHAGE, DATE ET HEURE Configurez la langue d’affichage en fonction de votre langue pour lire les menus ou les messages. Configurez la fonction date/heure afin de pouvoir l’enregistrer en cours d’enregistrement. STBY 00:00:00 [70Min]

Min Choix de la langue d’affichage à l’écran Vous pouvez choisir la langue d’affichage des menus et des messages.

2. Touchez l’onglet Menu ( ).

4. Touchez “Language”, puis touchez la langue d’affichage souhaitée.

5. Pour quitter, touchez l’onglet Quitter ( ) ou Retour ( ) à plusieurs reprises jusqu’à ce que le

• L’affichage à l’écran est rafraîchi pour tenir compte de la langue sélectionnée.

Le réglage de la langue est conservé même lorsqu’il n’y a plus de bloc-piles ou d’ alimentation CA. L’option “Language” peut être modifiée sans préavis.

Min Component Out TV Display 5/6 Default Set Language 24_ Français Réglage de la date et de l’heure Réglez l’horodatage lorsque vous utilisez le caméscope HD pour la première fois.

1. Touchez l’onglet Menu ( ).

2. Touchez l’onglet Réglages ( ).

3. Touchez l’onglet haut ( )/bas ( ) jusqu’à ce que “Date/Time Set” (Réglage date/heure) s’

4. Touchez “Date/Time Set” (Réglage date/heure).

5. Touchez l’onglet Haut ( ) ou Bas ( ) pour régler le mois courant, puis touchez le champ du jour.

6. Réglez le jour, l’année, l’heure, les minutes et AM/PM de la même façon que le mois.

7. Touchez l’onglet OK ( OK ) après avoir terminé le réglage de l’heure.

• Le message “Date/Time set” (Réglage Date/Heure) apparaît et l’horodatage s’applique.
• Si vous touchez l’onglet de sortie ( ) avant d’avoir réglé l’horodatage, le menu disparaît et l’horodatage n’est pas enregistré ; si vous touchez l’onglet de retour ( ), le message “Date/ Time set is not changed” (Le réglage Date/Heure n’a pas été modifié) s’affiche.

8. Pour quittez, touchez l’onglet Retour ( ) plusieurs fois jusqu’à ce que le menu disparaisse.

Mise sous charge de la pile rechargeable intégréeVotre caméscope HD possède une pile rechargeable intégrée qui conserve l’horodatage et certains autres réglages pendant qu’il est éteint. Cette pile rechargeable intégrée est mise sous charge lorsque le caméscope HD est branché sur une prise murale à l’aide de l’adaptateur CA ou lorsque le bloc-piles est installé. La pile se décharge complètement au bout de 6 mois si vous n’utilisez pas le caméscope HD. Utilisez votre caméscope après avoir chargé la pile préinstallée. Si la pile rechargeable intégrée n’est pas chargée, les données d’entrée ne seront pas sauvegardées et l’horodatage s’affiche à l’écran sous la forme “JAN/01/2008 12:00 AM” (lorsque l’affichage “Date/Time” (Date/Heure ) est réglé sur On). Vous pouvez régler l’horloge jusqu’à l’an 2038. STBY 00:00:00

Activation/désactivation de l’horodatage Pour activer ou désactiver l’horodatage, accédez au menu et modifiez le mode date/heure. Page 72 Français _25

Il est possible d’enregistrer des vidéos et des photos sur la mémoire interne ou sur une carte mémoire. Vous devez donc sélectionner le support de stockage avant de lancer un enregistrement ou d’effectuer une lecture. Les cartes SDHC et MMCplus peuvent être utilisées avec le caméscope HD. (Certaines cartes sont incompatibles selon leur marque ou le type de carte.) Avant d’insérer ou de retirer la carte mémoire, éteignez le caméscope HD.

Touchez l’onglet Menu ( TTouchez l’onglet Réglages ( ). Touchez les onglets haut ( )/bas ( ) jusqu’à ce que “Storage Type” (Type de stockage) s’affiche. Touchez “Storage Type” (Type de stockage), puis le support de stockage souhaité.

• “Memory” (Mémoire): avec la mémoire intégrée.
• “Card” (Carte): avec la carte mémoire (SDHC ou MMCplus).

5. Pour quitter, touchez l’onglet quitter ( ) ou retour (

) à plusieurs reprises jusqu’à ce que le menu disparaisse.

Ne formatez jamais la mémoire intégrée ou la carte mémoire sur un ordinateur. Si vous insérez une carte mémoire, l’écran de configuration du support de stockage apparaît. Touchez “Yes” (Oui) si vous souhaitez utiliser une carte mémoire, ou “No” (Non) si ce n’est pas le cas. N’éteignez jamais ou ne retirez jamais le bloc-piles ou l’adaptateur CA en cours d’enregistrement, de lecture ou lorsque vous tentez d’autre façon d’accéder au support de stockage sous peine d’endommager ce dernier ou d’en altérer les données. N’éjectez jamais une carte mémoire en cours d’utilisation dans le caméscope. Vous risquez d’endommager la carte mémoire ou d’en altérer les données. Il est aussi possible d’y accéder à l’aide de la touche Q.MENU. Appuyez sur la touche Q.MENU Touchez “Storage” (Stockage) Touchez “Memory” (Mémoire) ou “Card” (Carte). 26_ Français

Min LCD Control LCD Enhancer 2/6 Storage Type Storage Info Storage Type Memory Card 1/1 COMMENT INSÉRER / ÉJECTER UNE CARTE MÉMOIRE Insertion de la carte mémoire

1. Ovrez le couvercle du bloc-piles en poussant le bouton OPEN vers le haut tel qu’

indiqué sur l’illustration.

2. Insérez la carte mémoire dans son compartiment jusqu’à ce que vous entendiez un

• Assurez-vous de positionner les bornes vers la gauche et que le caméscope est positionné comme dans l’illustration.

3. Refermez le compartiment à carte mémoire.

Éjection de la carte mémoire

1. Ouvrez le couvercle de la carte mémoire en poussant le bouton OPEN vers le haut tel qu’indiqué sur l’illustration.

2. Poussez légèrement la carte mémoire vers l’intérieur jusqu’à ce qu’elle s’éjecte.

3. Retirez la carte mémoire de son compartiment et refermez le couvercle.

Le caméscope HD peut accueillir les cartes mémoire SDHC et MMCplus pour le stockage de données. Le débit de stockage varie selon le manufacturier et le système de production.

• SLC (système cellule à niveau simple) : activé pour une vitesse d’écriture plus rapide.
• MLC (système à niveaux multiples) : ne peut accueillir que des vitesses d’écriture moins rapides. Afin d’obtenir les meilleurs résultats, nous vous conseillons d’utiliser une carte mémoire pouvant accueillir une vitesse d’écriture plus rapide. L’utilisateur d’une carte mémoire à écriture moins rapide peut rencontrer des difficultés lors de l’enregistrement d’une vidéo sur la carte mémoire. Il est même possible de perdre les données de la vidéo en cours d’enregistrement. Dans le but de conserver toute pièce de l’enregistrement, le caméscope HD stocke la vidéo de force sur la carte mémoire et affiche une mise en garde : “Low Speed Card. Please record in low quality.” (Carte à vitesse d’écrit. lente, Sélectionnez qualité inférieure) Si vous devez absolument utiliser une carte mémoire lente, la résolution et la qualité de l’enregistrement peut être plus faible que la valeur réglée page 63 et 64 Cependant, plus le niveau de qualité est élevé, plus la demande de mémoire augmente. La capacité de la carte formatée peut être moindre puisque son micrologiciel en utilise une partie. Français _27 BWBOUEFEÊCVUFSMFOSFHJTUSFNFOU DURÉE D’ENREGISTREMENT ET NOMBRE D’IMAGES Durée d’enregistrement vidéo Support de stockage (capacité) Résolution vidéo/Qualité vidéo [HD]1080/30p [HD]Super Fine (Extra) [HD]Fine (Sup.) [HD]1080/60i [HD]Normal [SD]Super Fine (Extra) [SD]480/60p [SD]Fine (Sup.) [SD]Normal [SD]Slow Motion (Ralenti) 1GB Env. 8min Env. 8min Env. 12min Env. 15min Env. 14min Env. 17min Env. 29min Env. 15min 2GB Env. 17min Env. 17min Env. 24min Env. 30min Env. 28min Env. 34min Env. 59min Env. 30min 4GB Env. 35min Env. 35min Env. 48min Env. 61min Env. 56min Env. 69min Env. 119min Env. 61min 8GB Env. 71min Env. 71min Env. 96min Env. 122min Env. 112min Env. 139min Env. 239min Env. 122min 16GB Env. 142min Env. 142min Env. 192min Env. 244min Env. 224min Env. 278min Env. 478min Env. 244min 32GB Env. 284min Env. 284min Env. 384min Env. 488min Env. 448min Env. 556min Env. 956min Env. 488min Nombre de photos pouvant être enregistrées Résolution de la photo 3264x2448 2880x2160 2304x1728 2048x1536 1440x1080 640x480

Support de stockage (capacité) 1GB 2GB 4GB 8GB 16GB 32GB Env. 373 Env. 478 Env. 494 Env. 928 Env. 1802 Env. 5106 Env. 747 Env. 957 Env. 988 Env. 1856 Env. 3604 Env. 10212 Env. 1494 Env. 1914 Env. 1976 Env. 3713 Env. 7208 Env. 20424 Env. 2988 Env. 3829 Env. 3953 Env. 7427 Env. 14417 Env. 40848 Env. 5976 Env. 7658 Env. 7906 Env. 14854 Env. 28834 Env. 81696 Env. 11952 Env. 15316 Env. 15812 Env. 29708 Env. 57668 Env. 163392 Les valeurs ci-dessus ont été mesurées par Samsung dans des conditions d’essai d’enregistrement standard et peuvent varier en fonction des conditions d’utilisation. Plus la qualité est élevée, plus la mémoire est utilisée. Le niveau de compression augmente avec les réglages de qualité plus bas. Plus le taux de compression est élevé, plus la qualité de l’image est mauvaise mais la durée d’enregistrement est réduite. Cependant, la qualité de la vidéo est réduite en conséquence. Le débit binaire s’ajuste à l’image enregistrée donc la durée d’enregistrement peut varier. Les cartes à capacité de mémoire de plus de 32Go peuvent être incompatibles. La taille maximale d’enregistrement d’un fichier vidéo ne peut dépasser les 3.5Go. Pour vérifier la mémoire restante, appuyez sur la touche d’écran ( )/iCHECK. page 22 La durée d’enregistrement maximale affichée est de 999 minutes et le nombre total d’images enregistrables apparaissant à l’écran est de 99 999. 28_ Français COMMENT CHOISIR LA CARTE MÉMOIRE ADÉQUATE

Vous pouvez utiliser les cartes mémoire SDHC et MMC plus. Vous pouvez aussi utiliser une carte mémoire SD, mais nous vous conseillons d’utiliser une carte mémoire SDHC ou MMC plus avec le caméscope HD. (Les cartes SD peuvent stocker 2 Go.) Les cartes multi média (MMC) ne sont pas compatibles. Les cartes mémoire dont la capacité est décrite ci-après sont compatibles avec le caméscope HD : 256Mo à 32Go Supports d’enregistrement compatibles Nous garantissons le fonctionnement des supports de stockage ci-après avec le caméscope HD. Nous ne garantissons pas le fonctionnement d’autres types de carte ; soyez prudents lorsque vous achèterez de tels produits. - Cartes mémoire SDHC: de Panasonic, SanDisk et TOSHIBA - MMCplus: de Transcend L’utilisation d’autres types de support peut entraîner un mauvais enregistrement ou occasionner la perte de données déjà enregistrées. Pour vos enregistrements vidéo, utilisez une carte mémoire pouvant soutenir des vitesses d’écriture plus rapide (min de 4Mo par seconde). Carte mémoire SDHC (Secure Digital High Capacity)

• La carte mémoire de type SDHC respecte la nouvelle norme SD Version 2.00. Cette nouvelle norme a été établie par la SD Card Association afin de permettre une capacité d’ enregistrement de plus de 2Go.
• La carte mémoire SDHC comporte un volet de protection en écriture mécanique. Le réglage du volet permet d’éviter la suppression accidentelle des fichiers enregistrés sur la carte mémoire SDHC. Pour permettre l’écriture sur la carte, déplacez le volet vers le haut, en direction des bornes. Pour empêcher l’écriture, déplacez le volet vers le bas.
• La carte mémoire SDHC n’est pas compatible avec les dispositifs hôtes SD actuels. MMCplus (Carte Multi Media plus)
• Dans le cas des cartes MMCplus, celles-ci ne possèdent pas de volet de protection. Veillez à utiliser la fonction de protection disponible dans le menu. Page 88 <MMCplus> Broches <Carte mémoire SDHC> Volet de protection <Cartes mémoire utilisables> Français _29 BWBOUEFEÊCVUFSMFOSFHJTUSFNFOU Précautions communes aux cartes mémoire
• Il est impossible de récupérer les données altérées. Nous vous conseillons d’enregistrer une copie de sauvegarde de vos données importantes sur votre ordinateur.
• Si vous modifiez le nom d’un fichier ou d’un dossier enregistré sur la carte mémoire à l’aide d’un ordinateur, il est possible que le caméscope DVD ne reconnaisse pas le fichier modifié. Manipulation de la carte mémoire
• Pour ne pas risquer de perdre des données, nous vous conseillons d’éteindre l’appareil avant d’insérer ou de retirer la carte mémoire.
• Il se peut que l’utilisation de cartes mémoire formatées sur d’autres appareils soit impossible. Il est important de formater votre carte mémoire sur le caméscope HD.
• Il est important de formater les cartes mémoire sur le caméscope HD avant de les utiliser.
• S’il est impossible d’utiliser une carte mémoire déjà utilisée sur un autre dispositif, formatez celle-ci sur votre caméscope HD. Notez que le formatage supprime toute l’information contenue sur la carte mémoire.
• Toute carte mémoire dispose d’une durée de vie propre. S’il devient impossible d’enregistrer de nouvelles données, achetez une carte mémoire.
• Ne heurtez pas, ne pliez pas ou ne laissez pas tomber la carte mémoire.
• Ne l’utilisez et ne la rangez pas dans un endroit chaud, humide ou poussiéreux.
• Évitez que des corps étrangers ne se déposent sur les bornes de la carte mémoire. Utilisez un chiffon doux et sec pour en nettoyer la surface.
• N’ajoutez pas d’étiquette sur la carte mémoire.
• Veillez à garder la carte mémoire hors de la portée des enfants ; ils pourraient l’avaler. Remarques concernant l’utilisation de l’appareil
• Samsung ne saurait être tenu responsable en cas de perte de données dû à une utilisation abusive.
• Pour éviter tout risque de perte des données, rangez la carte mémoire dans un boîtier de protection, à l’abri des manipulations et de l’électricité statique.
• Au bout d’un certain temps d’utilisation, la carte mémoire chauffe. Il ne s’agit pas d’une défaillance. 30_ Français FOSFHJTUSFNFOU Les procédures de base pour enregistrer une vidéo ou une photo sont présentées plus bas et sur les pages qui suivent.

L’enregistrement d’une vidéo n’est possible qu’en mode vidéo. page 17 Le caméscope HD vous offre deux touches marche/arrêt de l’enregistrement. L’une est située à l’endos du caméscope HD et l’autre sur l’écran ACL. Choisissez la touche marche/arrêt qui vous convient.

1. Allumez le caméscope HD.

• Branchez votre caméscope HD sur une source d’alimentation (Bloc-piles ou adaptateur CA) pages 13, 16
• Faites coulisser le commutateur POWER vers le bas pour allumer le caméscope HD. L’objectif s’ouvre automatiquement à l’allumage du caméscope HD.
• Définissez le support de stockage convenable. page 26 (Si vous souhaitez enregistrer sur une carte mémoire, insérez-la maintenant.)

2. Réglez la mise au point du sujet sur l’écran ACL.

3. Appuyez sur la touche marche/arrêt de l’enregistrement.

• Le témoin d’enregistrement () s’affiche et l’enregistrement commence.
• À chaque fois que vous touchez à l’onglet Muet à l’écran ACL, cette fonction s’ active ( ) et se désactive. ) pour enregistrer une vidéo sans trame sonore. - Tapez l’onglet ( - Tapez l’onglet ( ) pour enregistrer une vidéo avec trame sonore. - ( ) s’affiche lorsque vous tapez l’onglet ( ). Ce témoin vous rappelle que la fonction Muet est activée jusqu’à ce que vous réactiviez le son (en tapant sur l’ onglet ( ) ou en arrêtant l’enregistrement. - Aucun témoin ne s’affiche si vous enregistrez une trame sonore.
• Pour arrêter l’enregistrement, appuyez à nouveau sur la touche marche/arrêt de l’enregistrement.

4. Éteignez le caméscope HD à la fin de l’enregistrement.

Min <Enregistrement muet> Français _31 FOSFHJTUSFNFOU

Les vidéos sont compressées au format H.264 (MPEG-4.AVC). Retirez le bloc-piles à la fin de l’enregistrement pour éviter toute consommation inutile d’énergie. Affichage de l’information à l’écran - voir à la e page 18. Durée d’enregistrement approximative - voir à la page 28. Vous pouvez enregistrer des vidéos à l’aide de la télécommande. La trame sonore est enregistrée à partir du microphone stéréo intégré situé sous l’objectif. Veillez donc à ce qu’il ne soit pas bloqué. Avant d’enregistrer une vidéo importante, faites un essai afin d’éviter tout problème d’enregistrement vidéo ou audio. Reportez-vous aux “ÉLÉMENTS DU MENU D’ENREGISTREMENT” pour plus de détails sur les fonctions disponibles pour l’enregistrement. Pages 55 à 67. N’utilisez pas le commutateur de mise sous tension ou ne retirez pas la carte mémoire pendant que vous tentez d’accéder au support de stockage. Cela peut entraîner des dommages au support de stockage ou en altérer les données. Si le cordon d’alimentation ou le bloc-piles est débranché, ou si la fonction d’enregistrement est désactivée pendant un enregistrement, un message d’erreur s’affiche et le système passe en mode de récupération de données. Aucune fonction ne peut être activée pendant la récupération de données. Suite à la récupération des données, le système passe en mode de VEILLE. Si la durée de l’ enregistrement est trop courte, il peut s’avérer impossible de récupérer les données. L’onglet Menu est désactivé en cours d’enregistrement. Vous pouvez choisir la qualité des vidéos à enregistrer. page 63 Qu’est-ce que l’option [SD] Ralenti? page 63 - Cette option vous permet d’enregistrer une vidéo au ralenti. L’option “[SD] Slow Motion” (Ralenti) est idéale pour analyser votre élan de golf ou visionner un oiseau en plein vol. - Lorsque vous effectuez un enregistrement au ralenti, l’enregistrement s‘interrompt après 10 secondes. Toutefois, lorsque vous visionnez ce même enregistrement, il durera environ 50 secondes. - L’enregistrement continue pendant 10 secondes, même si vous tentez de l’interrompre en appuyant sur Enregistrement marche/arrêt. - L’enregistrement au ralenti ne capte pas les sons audio. - Lorsque vous enregistrez en ralenti [SD], l’image ne s’affiche pas à l’écran du téléviseur. 32_ Français

La prise de photos n’est possible qu’en mode photo. page 17

1. Faites coulisser le commutateur POWER vers le bas pour allumer l’appareil, puis appuyez sur la

). page 17 touche MODE pour définir Photo (

• L’objectif s’ouvre automatiquement à l’allumage du caméscope HD.
• Définissez le support de stockage convenable. page 26 (Si vous souhaitez enregistrer sur une carte mémoire, insérez-la maintenant.)

2. Réglez la mise au point du sujet sur l’écran ACL.

3. Appuyez sur la touche PHOTO.

• Le caméscope HD effectue automatiquement la mise au point sur le sujet situé au centre de l’ écran (auto focus sélectionné).
• Une fois la mise au point effectuée, le témoin () s’affiche en vert.

4. Appuyez à fond sur la touche PHOTO button fully down (full press).

• Vous entendrez un bruit d’obturateur. Lorsque le témoin () idisparaît, la photo est enregistrée.
• Vous ne pouvez pas prendre d’autre photo pendant l’enregistrement sur le support de stockage.

Le nombre de photos qu’il est possible d’enregistrer dépend de la qualité et de la taille de l’ image. Voir à la page 28 pour plus de détails. Une photo n’est prise qu’au format 4:3 comme celle présentée sur l’illustration de droite. Le son n’est pas enregistré avec la photo sur le support de stockage. S’il est difficile d’effectuer la mise au point automatique, utilisez la fonction de mise au point manuelle. page 59 N’utilisez pas le commutateur POWER ou ne retirez pas la carte mémoire pendant que vous tentez d’accéder au support de stockage. Cela peut entraîner des dommages au support de stockage ou en altérer les données. Les photos enregistrées sur une carte mémoire à l’aide du caméscope HD sont conformes aux normes universelles “ DCF (Design rule for Camera File system) ” établies par la JEITA (Japan Electronics and Information Technology Industries Association). DCF est un format de fichiers photo intégrés pour les caméras numériques : Les fichiers photo sont compatibles avec tous les dispositifs numériques conformes au format DCF. 0(/4/

La fonction EASY Q n’est disponible qu’en mode vidéo et photo. page 17 La fonction EASY Q permet le réglage automatique de la plupart des options, vous libérant des détails du réglage.

1. Appuyez sur la touche EASY Q.

• Lorsque vous appuyez sur la touche EASY Q la plupart des fonctions se désactivent et les fonctions suivantes sont réglées sur “Auto.”(Scene Mode (Mode scène), White Balance (Équil. des blancs), Exposure (Temps de pose), Anti-Shake (Anti vibration), Focus (Mise au point), Shutter (Obturateur) etc.) ) et stabilisateur d’image ( ) apparaissent ensembles à l’
• Les témoins EASY Q ( écran.

2. Pour enregistrer une vidéo, appuyez sur la touche marche/arrêt de l’enregistrement Pour

prendre une photo, appuyez sur la touche PHOTO. Comment annuler le mode EASY Q Appuyez à nouveau sur la touche EASY Q button again. ) et stabilisateur d’image ( ) disparaissent de l’écran.

• Les témoins EASY Q (
• La plupart des réglages reviennent sur celui défini avant l’activation du mode EASY Q.

Touches non disponibles en mode EASY Q Les touches et les fonctions de menu suivantes ne sont pas disponibles parce qu’elles sont automatiquement réglées. Le message “Release the EASY Q” peut s’afficher si vous tentez une opération non disponible. - Onglet Menu ( ) / touche Q.MENU / etc. - L’option EASY Q n’est pas disponible pour l’enregistrement avec l’option “Digital Effect: Cinema Tone” (Effet numérique : Tons de cinéma) - Voir à la page 119 à 120 pour la liste des fonctions non disponibles. Si vous souhaitez ajouter des effets ou des paramètres aux images, annulez la fonction EASY Q. L’enregistrement en ralenti [SD] n’est pas disponible en mode EASY Q. 34_ Français STBY 00:00:00 [70Min]

Min <Mode d’enregistrement vidéo>

Cette fonction ne peut être activée qu’en mode vidéo. page 17 Votre caméscope HD vous offre le choix de prendre des images numériques figées sans interrompre la prise vidéo, même en mode VEILLE.

Vous pouvez aussi enregistrer des images figées sur le support de stockage lors de l’ enregistrement d’une vidéo.

1. Appuyez sur la touche Enregistrement démar./arrêt.

• Le témoin d’enregistrement () s’affiche et l’enregistrement est lancé.

2. Appuyez sur la touche PHOTO pour capturer la scène souhaitée d’urant l’

enregistrement vidéo.

• Lorsque le témoin () disparaît, la photo s’enregistre sans bruit d’obturateur.
• L’enregistrement des images vidéo continue durant la prise de photos.
• Pour arrêter l’enregistrement, appuyez à nouveau sur la touche Enregistrement démar./arrêt.
• Il est possible de prendre des photos en mode VEILLE.

1. Appuyez sur la touche PHOTO à la scène souhaitée en mode VEILLE.

• Lorsque vous appuyez sur la touche PHOTO, la photo s’enregistre, le témoin () apparaît et vous entendrez un son d’obturateur. 0(/4/ 00:00:10

La résolution de la photo diffère en fonction de la résolution vidéo définie : - Au format HD: 1920x1080 - Au format SD: 896x504 - Au format SD normal : 640 x 480 Il est impossible de prendre une photo pendant l’enregistrement [SD] Slow Motion (en ralenti). Le flash est désactivé en cours d’un double enregistrement.

Min <Double enregistrement en mode d’enregistrement vidéo> STBY 00:00:00 ►►► 00:00:02

Cette fonction ne peut être activée qu’en mode de lecture. page 17 Si vous appuyez sur la touche PHOTO en cours de lecture, la lecture s’interrompt et l’appareil enregistre une image de la scène figée. Définissez le support de stockage convenable. page 26 (Si vous souhaitez enregistrer sur une carte mémoire, insérez-la maintenant.)

1. Touchez l’onglet HD Movie ( HD) tab ou SD Movie ( SD).

• L’index des vignettes apparaît en conséquence.
• Pour changer la page des vignettes, touchez l’onglet haut ( ) ou bas ( ).

2. Touchez l’image de la vidéo souhaitée.

3. Appuyez sur la touche PHOTO jusqu’à mi-course.

• L’écran de lecture est en mode pause.

4. Appuyez sur la touche PHOTO jusqu’au fond.

• L’écran de lecture s’arrête et l’image figée est enregistrée sur le support de stockage.

La résolution de la photo varie en fonction de la résolution d’enregistrement de la vidéo. - Les vidéos enregistrées à résolution de niveau HD ([HD] 1080/30p, [HD] 1080/60i) : 1920 x 1080 - Vidéos enregistrées à résolution de niveau SD ([SD] 480/60p) : 896x504 - Vidéos enregistrées à résolution de niveau SD standard (Résolution : [SD] 480/60p Normal) : 640 x 480 - Vidéos enregistrées en ralenti à résolution de niveau [SD] : 448 x 336 L’image vidéo est capturée comme photo au format d’écran 16:9. Toutefois, la vidéo enregistrée à niveau de qualité SD normal (Résolution : [SD] 480/60p, Qualité : Normal) ou en ralenti [SD] est capturée au format d’écran 4:3. Photo images are compressed in JPEG (Joint Photographic Experts Group) format. 36_ Français

COMMENT UTILISER LE MICROPHONE EXTERNE

Branchez un microphone externe (fourni par l’utilisateur) sur la prise de microphone externe du caméscope HD. Le son enregistré sera plus clair. Appuyez sur le commutateur du microphone et commencez l’enregistrement. Le son enregistré sera plus clair.

• Il est impossible d’utiliser un microphone actif (alimenté par le caméscope HD).
• Seule une fiche de microphone 3.5 Ø peut être branchée sur le caméscope HD.
• La fonction “Wind Cut” (Coupe Vent) n’est pas disponible avec un microphone externe. Sur la prise de microphone externe ZOUMER Le caméscope HD vous permet d’enregistrer à l’aide d’un zoom optique motorisé 10x et d’ un zoom numérique avec le levier de zoom ou la touche de zoom sur l’écran ACL. Zoom avant Faites glisser le levier de zoom vers le T (téléphoto). (Ou appuyez sur la touche T (zoom) sur l’écran ACL.) Zoom arrière Faites glisser le levier de zoom vers le W (grand angle). (Ou appuyez sur la touche W (zoom) sur l’écran ACL.)
• Plus vous poussez le levier de zoom, plus l’effet zoom est rapide.
• Le grossissement zoom de plus de 10x s’effectue à l’aide d’un traitement numérique; il est donc appelé zoom numérique. Le zoom numérique vous permet d’obtenir un agrandissement de 100x. Réglez “Digital Zoom” (Zoom numérique) sur “On” (Activé). page 67
• Suite à une mise au point manuelle, celle-ci change en zoumant. Effectuez une mise au point automatique ou capturez la scène souhaitée en zoumant avant d’ effectuer la mise au point manuelle. page 59
• La qualité de l’image peut souffrir de l’utilisation du zoom numérique.
• Lorsque vous zoumez sur un sujet rapproché de l’objectif, le caméscope HD peut zoumer automatiquement vers l’arrière selon la distance du sujet. Dans le cas présent, réglez “Tele Macro” (Télé-macro) sur “On” (Activé). page 62
• Si vous tournez la bague de zoom (W/T) pendant l’enregistrement, il est possible que le bruit soit enregistré. W : grand angle T : téléphoto STBY 00:00:00 [70Min]

Le DÉCLENCHEUR À RETARDEMENT ne fonctionne qu’en mode vidéo et photo. page 17 Lorsque vous utilisez la fonction du déclencheur à retardement de la télécommande, l’enregistrement commence automatiquement dans les dix secondes qui suivent.

1. Appuyez sur la touche SELF TIMER.

• Le témoin ( ) s’affiche.

2. Pour enregistrer des images vidéo, appuyez sur la touche REC.

Pour prendre une photo, appuyez sur la touche PHOTO.

• Le déclencheur à retardement lance le compte à rebours à partir de dix en émettant un bip sonore.
• L’enregistrement est lancé automatiquement à la dernière seconde du comptage régressif.
• Pour annuler la fonction du déclencheur à retardement avant l’enregistrement, appuyez à nouveau sur la touche SELF TIMER, REC ou PHOTO. ATTENTION

Si vous utilisez la télécommande, déployez l’écran ACL avant de la pointer directement vers le télécapteur. Ne gênez pas le capteur de votre télécommande en plaçant des obstacles entre la télécommande et le caméscope HD. La portée de la télécommande est de 4 à 5 m (13 à 17 pi). La télécommande peut être orientée sans problème jusqu’à 30 degrés de part et d’autre de la ligne médiane de l’appareil. L’utilisation d’un trépied (non compris) est recommandée pour les enregistrements différés. Vous pouvez aussi utiliser l’option “Self Timer” (Déclencheur à retardement) du menu. page 65 La fonction Déclencheur à retardement est désactivée après avoir été utilisée. 38_ Français [70Min]

<Mode d’enregistrement vidéo>

<Mode d’enregistrement de photos>

UTILISATION DU FLASH INTÉGRÉ

Cette fonction ne peut être activée qu’en mode vidéo. page 17 Vous pouvez prendre des photos aux couleurs naturelles bien illuminées à l’aide du flash intégré (scène de nuit, à l’intérieur ou dans d’autres endroits sombres). Appuyez sur la touche Flash ( ).

• À chaque fois que vous appuyez sur la touche Flash ( ), le mode flash passe de Auto ( ) à Œil rouge ( ), Contre-éclairage ( ), Synchro. lente ( ), ou Désactivé ( ).
• Le flash intégré s’ouvre et fonctionne durant l’enregistrement en fonction du mode flash défini. Pour le refermer après usage, appuyez délicatement avec vos doigts.

flash intégré Mode Flash Réglages Off (désactivé) Auto Contenu Désactive la fonction. Le flash fonctionne en fonction de la luminance du sujet. Œil rouge Le flash s’active automatiquement peu avant la prise principale pour diminuer l’effet d’œil rouge. Contre-éclairage Le flash fonctionne sans tenir compte de la luminance du sujet. La vitesse d’obturation est en position lente et le flash se déclenche selon la vitesse d’ obturateur sélectionnée. Sert à photographier à la fois le sujet et l’arrière-plan de nuit ou lorsque la luminosité est faible. Il est conseillé d’utiliser un trépied (non compris) pour empêcher que l’image ne soit floue. Le mode flash synchronisation lente permet à l’utilisateur de photographier de nuit aussi bien un arrière-plan plus lumineux qu’un sujet plus lumineux. Sync. lente Affichage à l’écran

Ne déclenchez pas le flash lorsqu’il est bloqué par votre main. Ne déclenchez pas le flash près des yeux d’une personne. Cela peut provoquer une perte de la vue temporaire. N’utilisez jamais un flash à moins d’un mètre des enfants.

Si vous avez activé la fonction Œil rouge automatique, le flash se déclenche 3 fois pour effectuer la réduction œil rouge pendant 1,5 secondes. La portée efficace du flash se situe entre 2 et 3 mètres (7 à 10 pi). Le bloc-piles se décharge plus rapidement si le flash est utilisé à plusieurs reprises. Certains endroits publics tels que les musées interdisent l’utilisation du flash. La fonction flash n’est pas disponible avec les fonctions ci-après : “Cont. Shot” (Prise cont.), “EASY Q,” “Exposure (Exposition) (Manual(Manuel))”. Si vous manipulez la touche Flash ( ) tandis que la fonction “Anti-Shake” (Anti-vibration) est activée, la fonction est libérée et le flash devient prioritaire. ATTENTION

Français _39 MFDUVSF Vous pouvez visionner les vidéos et les photos enregistrées sur l’index des vignettes et les lire de plusieurs façons.

Vous pouvez régler les modes d’enregistrement vidéo, de prise de photo et de lecture à l’aide de la touche MODE. Vous pouvez basculer du mode de lecture au mode d’enregistrement en appuyant simplement sur l’onglet situé dans le coin gauche au bas de l’écran ACL. L’index des vignettes affiche les vidéos et les photos enregistrées. Les vidéos sont stockées respectivement soit dans l’index des vignettes HD ou SD en fonction de leur résolution. Si vous passez en mode de lecture suite à un enregistrement en HD, l’index des vignettes HD apparaît. Si vous passez en mode de lecture suite à un enregistrement en SD, l’index des vignettes SD apparaît. 40_ Français
