VP-L750 - Caméscope SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméscope
Marque	SAMSUNG
Modèle	VP-L750
Dimensions (L × H × P)	101 × 104 × 174 mm
Poids	780 g
Alimentation	DC 8,4 V (1,5 A)
Consommation (mode caméscope, LCD allumé)	5,9 W
Système vidéo	PAL
Format de cassette	Hi8 / 8 mm
Zoom optique	22x
Zoom numérique	Jusqu'à 880x
Stabilisateur d'images (EIS)	Oui
Mode photo (Snap Shot)	Oui
Effets numériques spéciaux (DSE)	10 modes (Fantôme, Stroboscope, Sépia, Noir & Blanc, Négatif, Miroir, Art, Mosaïque, 16:9, Cinéma)
Fonction BLC (contre-jour)	Oui
Program AE (exposition automatique)	6 modes (Auto, Sports, Portrait, Spotlight, Sable/Neige, Haute vitesse)
PIP (Image sur image)	Oui
Écran LCD	2,5 pouces TFT couleur
Viseur	Électronique
Microphone externe	Prise mono Ø3,5 mm
Autonomie batterie (SB-L110A, LCD allumé)	Environ 80 minutes
Pile au lithium (horloge)	CR2025
Température de fonctionnement	0 °C à 40 °C
Accessoires fournis	Adaptateur secteur, câble DC, bloc batterie, câble AV, bandoulière, télécommande, pile lithium, adaptateur Péritel, CD logiciel, câble USB
Garantie (France métropolitaine)	1 an pièces et main d'œuvre

FOIRE AUX QUESTIONS - VP-L750 SAMSUNG

Comment insérer une cassette dans le caméscope ?

Assurez-vous que le bloc batterie est en place. Appuyez sur le bouton EJECT pour ouvrir le compartiment. Insérez la cassette avec la fenêtre transparente vers l'extérieur et la languette de protection vers le haut. Appuyez sur PUSH jusqu'à entendre un déclic.

Comment utiliser le zoom optique et numérique ?

En mode Caméscope, déplacez doucement le bouton de zoom vers T (téléobjectif) pour rapprocher le sujet ou vers W (grand angle) pour l'éloigner. Pour le zoom numérique, activez l'option D. ZOOM dans le menu, puis continuez à pousser le zoom au-delà de la limite optique (22x) jusqu'à 880x.

Comment nettoyer les têtes vidéo ?

Placez le commutateur sur PLAYER. Insérez une cassette de nettoyage de type sec. Appuyez sur PLAY/STILL pendant environ 30 secondes, puis sur STOP. Vérifiez la qualité de l'image avec une cassette normale. Répétez si nécessaire.

Que faire en cas d'affichage 'DEW' (condensation) ?

L'affichage DEW indique de l'humidité à l'intérieur. Ouvrez le compartiment cassette et laissez l'appareil dans un endroit chaud et sec pendant au moins deux heures. Si vous devez filmer d'urgence, retirez le bloc batterie et la pile au lithium, puis réinstallez-les après avoir vérifié que la condensation a disparu.

Comment régler la date et l'heure ?

En mode Caméscope, appuyez sur MENU ON/OFF, sélectionnez CLOCK SET avec les touches UP/DOWN, puis appuyez sur ENTER. Réglez l'année, le mois, le jour, l'heure et les minutes avec UP/DOWN et validez avec ENTER. Pour afficher la date/heure pendant l'enregistrement, appuyez plusieurs fois sur DATE/TIME.

Comment utiliser le mode EASY pour un enregistrement simplifié ?

Placez le commutateur sur CAMERA et appuyez sur la touche EASY. Tous les réglages sont automatiques. Appuyez sur START/STOP pour enregistrer. Pour quitter le mode EASY, appuyez à nouveau sur EASY.

Comment remplacer la pile au lithium ?

Retirez le cache du compartiment de la pile au lithium. Placez la nouvelle pile (type CR2025) avec le côté + vers le haut. Replacez le cache. La pile permet de conserver les réglages de l'horloge et des titres. Tenez-la hors de portée des enfants.

Comment connecter le caméscope à un téléviseur ?

Utilisez le câble audio/vidéo fourni : connectez la fiche jaune à l'entrée vidéo du téléviseur et la fiche blanche à l'entrée audio. Vous pouvez également utiliser l'adaptateur Péritel. Placez le commutateur sur PLAYER, insérez une cassette et appuyez sur PLAY/STILL.

Comment activer la fonction stabilisateur d'images (EIS) ?

En mode Caméscope, appuyez sur MENU ON/OFF, sélectionnez DIS avec UP/DOWN, puis appuyez sur ENTER pour l'activer (ON). L'icône DIS apparaît à l'écran. Cette fonction compense les tremblements légers.

Que faire si le caméscope s'éteint automatiquement ?

Le caméscope s'éteint automatiquement après 5 minutes en mode veille pour économiser la batterie et protéger les têtes. Pour le rallumer, appuyez sur START/STOP ou basculez le commutateur sur OFF puis sur CAMERA. Si la batterie est déchargée, remplacez-la par une batterie chargée.

MODE D'EMPLOI VP-L750 SAMSUNG

Avant d'utiliser l'appareil, lisez attentivement ce mode d'emploi et conservez-le à proximité pour vous y référer ultérieurement.

Ce produit est conforme aux directives européennes 89/336 CEE, 73/23 CEE, 93/68 CEE.

Familiarisez-vous avec le caméscope

Fonctionnalités 8

Descriptions

Vue avant/Vue laterale/Vue arriere. 9,10,11 ■ Affichage 12

Accessoires fournis avec votre caméoscope 14 Télécommande (VP-L710/L750/L750D/L770) 15 ■ Enregistrement automatique avec la télécommande....15

Réglage du caméscope

Mise en place de la poignée de soutien et de la bandoulière...16 Installation de la pile au lithium. 17

Connexion d'une alimentation 18

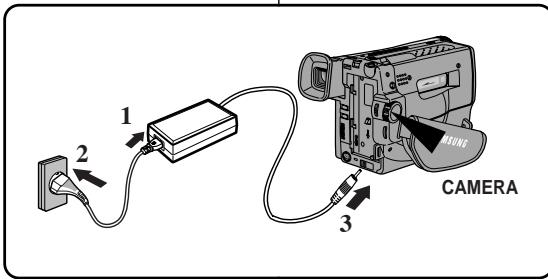

■ Utilisation de l'adaptateur secteur et du câble DC......18 ■ Utilisation du bloc batterie 19

Utilisation du bloc batterie 20

Tableau des durées d'enregistrement. 20 Affichage du niveau de la batterie. 21

Insertion et éjection d'une cassette 22

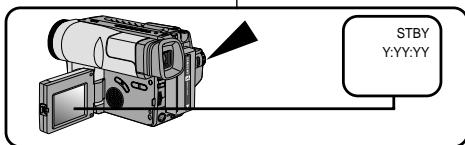

Effectuez un enregistrement simple

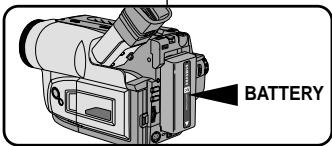

Votre premier enregistrement 23

Astuces pour la stabilité de l'image 25

• Utilisation de l'écran LCD 25 • Utilisation du viseur électronique 25

Réglage de l'écran LCD 26

Réglage du viseur 27

Lecture d'une cassette à l'écran LCD 28

Réglage du volume du haut-parleur 29 ■ Arrêt sur image 29 Recherche d'une image 29

Perfectionnez vos enregistrements

Utilisation du zoom avant et arrêt 30 Utilisation du zoom numérique 31 Mode EASY (enregistrement simplifié) 33 Mode CUSTOM - Personnalisation des réglages pour l'enregistrement....34 Utilisation du stabilisateur d'images (VP-L750/L750D/L770)....35 Mise au point manuelle/automatique (MF/AF) 36

Fonctions BLC 37 Selection d'un mode d'exposition automatique 38 Effet spéciaux numériques en mode Caméscope. 40 Réglage et enregistrement de la date et de l'heure....42 Selection et enregistrement d'un titre 44 Fondu en ouverture ou en fermeture 46 PIP (Image sur Image, VP-L750/L750D/L770) 47 Mode photo (Snap Shot, VP-L750/L750D/L770) 48 Balance des blancs (White Balance) 49 Mode DEMO 50 Régler la date/la couleur du titre 51 Sources de lumière 52

Visionnez une cassette

Lecture à l'écran LCD 53 Lecture à l'écran de votre téléviseur 53 Fonctions du mode magnétoscope 55 Réglage de l'écran LCD 56 Réglage du haut-parleur 56 DSE en mode Magnétoscope 57

Conseils d'utilisation

Nettoyage et entretien du caméscope 57

Nettoyage du viseur 57 Nettoyage de l'écran LCD 57 Nettoyage des têtes vidéo 58 ■ Rangement du caméoscope 58

Interface USB (VP-L770) 59

Installation du programme USB Media 2.0.60

Utilisation du caméoscope à l'étranger 63

Dépannage

Diagnostic à l'écran 64 Vérification. 65 Condensation d'humidité 67

Pour la France uniquement 71

Remarques et consignes de sécurité

Manipulez l'écran doucement lorsque vous le faites tourner. Une rotation intempestive peut endommager l'intérieur de la charnière qui relie l'écran LCD au corps de l'appareil.

1) Écran LCD fermé. 2) Enregistrement standard lors de l'utilisation de l'écran LCD. 3) Enregistrement en regardant l'écran LCD d'en haut. 4) Enregistrement en regardant l'écran LCD de devant. 5) Enregistrement avec l'écran LCD fermé.

Veillez à ne pas diriger l'objet vers le soleil. La lumière solaire directe peut endommager le dispositif électronique à transfert de charge (CCD).

Remarques et consignes de sécurité

1) N'orientez pas le viseur vers le soleil. La lumière solaire directe peut endommager l'intérieur du viseur. Soyez vigilant lorsque vous placez le caméoscope au soleil ou près d'une fenêtre. 2) Ne saisissez pas votre caméscope par le viseur. 3) Evitez les rotations intempestives du viseur qui risquent de l'endommager.

1) Un accroissement soudain de température peut entraîner la formation de buée à l'intérieur de l'appareil.

d'un extérieur froid à un intérieur chaud (en hiver, par exemple), d'un intérieur frais à un extérieur chaud (en été, par exemple).

2) Si la fonction de protection "DEW" se déclenche, laissez l'appareil dans un endroit sec et à température ambiante, le compartiment à cassette ouvert et sans le bloc batterie. 3) Si la fonction de protection "DEW" se déclenche intempestivement et que vous souhaitiez néanmoins filmer, retirez le bloc batterie et la pile au lithium, puis réinstallez-les. Assurez-vous que la condensation a complètement disparu. (voir page 67)

Bloc batterie

Assurez-vous que le bloc batterie est chargé avant de filmer sans connexion au secteur. Pour conserver la charge de la batterie, maintenez votre caméoscope éteint lorsque vous ne l'utilisez pas. En mode caméscope, si vous laissez votre appareil en mode veille pendant plus de 5 minutes sans vous en servir, il s'éteint automatiquement pour éviter un déchargement interprêtif de la batterie. Si vous filmez longtemps, nous vous conseillons d'utiliser le viseur plutôt que l'écran LCD car celui-ci consomme plus d'énergie. Assurez-vous que le bloc batterie est fermement maintenu en place. Ne le faites pas tomber car vous risqueriez de l'endommager. Lorsque la batterie ou la pile ne fonctionne plus, contactez votre revendeur le plus proche. Les batteries doivent être traitées en tant que déchets chimiques.

Pile au lithium

Avertissement: Maintenez la PILLE AU LITHIUM hors de portée des enfants. Si la pile venait à être avalée, consultez immédiatement un médecin.

La pile au lithium permet au caméscope de garder en mémoire les fonctions d'horloge, de titrage, les réglages des modes CUSTOM ainsi que les réglages prédéfinis, en l'absence du bloc batterie ou de l'adaptateur secteur. La longévité de la pile au lithium est de huit à dix mois à partir de sa mise en place et dans des conditions normales d'utilisation. Lorsque la pile au lithium s'affaiblit ou est déchargée, l'affichage de la date et de l'heure clignote pendant cinq secondes environ lorsque vous passez en mode Caméscope. Dans ce cas, remplacez-la par une pile de type CR2025. (voir page 17)

Avertissement :

LA PILÉ AU LITHIUM DOIT ÉTRE RECYCLEE OU DEPOSE SEE DANS UN CENTRE DE TRAITEMENT APPROPRIÉ.

Lorsque la pile s'affaiblit ou est déchargée, contactez ce revendeur le plus proche. Les piles doivent être traitées en tant que déchets chimiques.

Enregistrement ou lecture avec l'écran LCD

1) L'écran a été conçu à l'aide d'une technologie de haute précision. Cependant, de minuscules points noirs (rouges, bleus ou verts) peuvent apparaître de façon constante sur l'écran LCD. Ces points sont normaux et n'affectent aucunement l'image enregistrée. 2) Lorsque vous utilisez l'écran LCD directement sous le soleil, la vision à l'écran peut s'avérer difficile. Dans ce cas, nous vous recommandons d'utiliser le viseur. 3) La fonction d'affichage d'informations sur l'écran LCD est désactivée lorsque celui-ci est tourné vers l'avant.

Poignée de soutien

Pour une mise unique de prise de vue, il est important de bien ajuster la poignée de soutien. (voir page 16) Ne forcez pas pour insérer votre main dans la poignée car vous risqueriez de l'endommager.

Nettoyage des têtes vidéo

Pour garantir un enregistrement normal et obtenir des images claires, nettoyez régulièrement les têtes video. L'apparition de parasites sur l'image ou l'affichage d'un écran vide peut signifier que les têtes video sont sales. Dans ce cas, nettoyez-les avec une cassette de type sec prévue à cet effet. N'utilisez pas de cassette de type humide, car vous risqueriez d'endommager les têtes video. (voir page 58)

Désactivation automatique en mode veille

Afin de protéger la bande et les têtes vidéo, votre caméscope s'éteint automatiquement s'il est laissé en mode veille pendant plus de 5 minutes.

Fonctionnalités

Votre caméscope dispose de nombreuses fonctionnalités d'enregistrement et de lecture.

Mode photo (VP-L750/L750D/L770)

Ce mode permet de filmer un objet immobile pendant un temps limité en mode Caméscope. (voir page 48)

PIP (vp-l750/l750d/l770)

Cette fonction indique le centre de l'image lors de l'utilisation du zoom en mode Caméroscope. (voir page 47)

Fonction BLC

Lorsque vous prenez un sujet devant une source lumineuse ou devant un fond clair, utilisez la fonction BLC. (voir page 37)

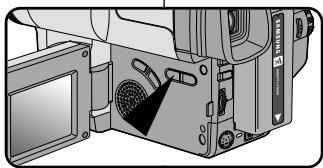

DSE (effets numériques spéciaux)

Cette fonction donne un effet spectaculaire à vos films, grâce aux différents procédés originaux utilisés. (voir page 40)

Programme AE

Cette fonction permet d'adapter la vitesse d'obturateur et le diaphragme au type de scène à filmer. (voir page 38)

DIS (VP-L750/L750D/L770)

Cette fonction compense le léger tremblement qui peut survenir en filmant, lors de l'utilisation du zoom. (voir page 35)

Zoom longue portée 22X

Le zoom est une technique d'enregistrement qui vous permet de changer la taille du sujet filmé. Pour des enregistrements plus professionnels, utilisez la fonction zoom. (voir page 30)

Zoom numérique

Une portée de zoom supérieure à 22x est obtenue numériquement. (voir page 31)

Cette fonction permet de filmer le sujet de très près. Pour ce faire, vous devez régler le zoom sur la position grand angle. (voir, page 30)

Familiarisez-vous avec le caméscope

1. ENTER (MF) (voir page 26)

Fonctionne en mode MB

MF fonctionne en mode

Gamescope.

1. Bouton UP/DOWN

(VOLUME)

UP/DOWN fonctionne en

mode MENU. (voir page 26)

VOLUME fonctionne en mode

Magnetoscope

(voir page 56)

1. S-VIDEO out

1. DSE (voir page 40, 57)

Fonctionne en mode

Camscope et

Magnétoscope.

1. Haut-parleur (voir page 56)

Fonctionne en mode

Magnétoscope.

1. Pile au lithium

(voir page 17)

1. Ouverture de l'écran LCD
2. FADE (voir page 46)

Fonctionne en mode

Camescope.

1. BLC (voir page 37)

Fonctionne en mode

Camscope.

1. MENU ON/OFF

Familiarisez-vous avec le caméscope

1. ZOOM (voir page 30)
2. Compartiment à cassette
3. Anneau pour bandoulière (voir page 17)
4. Sortie AUDIO/VIDEO (voir page 53)
5. Cache objectif
6. Poignée de soutien (voir page 16)
7. Commutateur principal : trois positions (voir page 18)
8. CAMERA: perméable.
9. OFF: l'appareil est éteint.

-PLAYER: mode magnétoscope, permet la lecture.

1. START/STOP (voir page 23)

Fonctionne en mode Caméscope.

1. Micro externe (voir page 68) (VP-L750/L750D/L770)
2. Prise DC (voir page 18)
3. Compartiment du bloc batterie (voir page 19)
4. Éjection du bloc batterie
5. SNAP SHOT/D. ZOOM SNAP SHOT fonctionne en mode Caméscope. (VP-L750/L750D/L770, voir page 48) DZOOM fonctionne en mode Caméscope. (VP-L700U/L700/L710, voir page 32)
6. Voyant de recharge (voir page 19)
7. USB JACK (Voir page 62) (VP-L770)
8. ZOOM (voir page 30)
9. Cassette compartment

AUDIOVIDEO ut (zige page zina)

Familiarisez-vous avec le caméscope

Pour activer/désactiver l'affichage dans le viseur et sur l'écran LCD, utilisez le menu DISPLAY. Les fonctions titre, date/heure, EASY et CUSTOM sont disponibles, que l'affichage soit activé ou non. L'affichage a lieu dans le viseur et sur l'écran LCD.

a. Position du zoom (voir page 30) Indique la position du zoom. b. Stabilisateur d'images (VP-L750/L750D/L770) (voir page 35) Indique que la fonction DIS est activée. c. Niveau de la batterie (voir page 21) Indique le niveau du bloc batterie.

d. Mise au point manuelle (voir page 36) Indique la mise au point manuelle. Aucune indication n'est affichée lorsque la mise au point est automatique.

e. BLC (voir page 37) Indique que la fonction de compensation du contre-jour est activée. f. Exposition automatique (voir page 38) Indique que le mode d'exposition automatique est activé. g. Minuterie d'attente d'enregistrement automatique (VP-L710/L750/L750D/L770) (voir page 15) Indique 10 secondes d'attente. h. Minuterie d'enregistrement automatique (VP-L710/L750/L750D/L770) (voir page 15) 30 secondes ou END (FIN).

i. Date (voir page 42) Indique la date à laquelle vous filmez.

Familiarisez-vous avec le caméscope

j. Heure (voir page 42)

Indique l'heure à laquelle vous filmez.

k. Titre (voir page 44)

Indique le titre prédéfini ainsi pour l'enregistrement. Il apparait en surimpression sur scène filmée.

I. Auto-diagnostic (voir page 64)

(TAPEI, TAPE ENDI, PROTECTION!) Contrôle le fonctionnement du caméoscope.

m. Effets Numériques Spéciaux (voir page 40)

Indique que ce mode est activé. Les différents modes sont les suivants : GHOST, STROBE, SEPIA, B&W, NEG., MIRROR, ART, MOSAIC, 16:9(WIDE) et CINEMA.

n. Mode de sélection de l'équilibrage des blancs (voir page 49) Indique que ce mode est activé. Les différents modes disponibles suivants: AUTO, INDOOR ( - ) et OUTDOOR ( - )

Compteur de bande

Indique la quantité de bande utilisée.

p. Mode de fonctionnement

Indique quel mode de fonctionnement est activé. Les différents modes sont les suivants : STBY, REC • STOP, PLAY(▶), FF(▶), REW(▲) et EJECT.

q. Hi8 (VP-L700/L710/L750/L750D/L770) (voir page 54) Indique que vous utilisez une cassette Hi8 en mode d'enregistrement ou de lecture.

r. DEW ( ) (voir page 67)

Contrôle de la condensation due à l'humidité.

s. Zoom numérique (voir page 32)

Indique que le zoom numérique est activé.

Mode Photo (VP-L750/L750D/L770) (voir page 48)

Indique le temps restant sur la bande pour une prise de vue en mode photo.

u. Remise à zéro (VP-L710/L750/L750D/L770) (voir page 55) Indique que la remise à zéro est activée.

v. PB DSE (voir page 57)

Indique que les effets numériques spéciaux sont activés en mode Magnétoscope.

w. VOLUME (voir page 56)

X. EASY & CUSTOM

Indique que le mode EASY ou CUSTOM est activé.

y. Torche (VP-L750/L750D/L770)

Indique que la torche vidéo est allumée.

z. RemoconOFF(VP-L710/L750/L750D/L770)

Indique que la télécommande est en mode "désactivé".

Accessoires fournis avec votre caméscope

Assurez-vous que les accessoires de base ci-après ont été livrés avec votre caméoscope.

1. Adaptateur secteur. (voir page 18)
2. Câble DC. (voir page 18)
3. Bloc batterie. (voir page 19)
4. Câble AUDIO/VIDEO. (voir page 53)
5. Bandoulière. (voir page 17)
6. Mode d'emploi.
7. Télécommande. (voir page 15) (VP-L710/L750/L750D/L770)
8. Pile au lithium pour la télécommande (voir page 15)

(VP-L710/L750/L750D/L770) Pile au lithium pour l'horloge interne.

(type: CR2025, voir page 17)

1. Adaptateur Péritel. (voir page 53)
2. CD logiciel (VP-L770)
3. Cable USB (VP-L770)
4. Cable USB AUDIO (VP-L770)

Accessoires en option

1. Cable S-VIDEO. (voir page 54) (VP-L700/L710/L750/L750D/L770) Remarque: dans certains pays, ces accessoires peuvent être livrés avec le caméscope

1. AC Power Adapter	2. AC cord	3. Battery Pack
4. AUDIO/VIDEO Cable	5. Shoulder Strap	6. Instruction Book
7. Remote Control	8. Lithium Batteries	9. Scart adapter
10. Software CD	11. USB Cable	12. USB AUDIO Cable
13. S-VIDEO cable		Opmerking: Afhankelijk var gekocht worden, accessoires sta meegeleverd w

Familiarisez-vous avec le caméscope

1. Start/Stop (Marche/arrêt, voir page 23)
2. Self Timer (Minuterie automatique)
3. Stille (Pause, voir page 55)
4. WIDE (Grand angle, voir page 30)
5. TELE (Téléobjectif, voir page 30)
6. Display (Affichage, voir page 12)
7. Play (Lecture, voir page 54)
8. (FF) (Avance rapide, voir page 55)
9. (REW) Rembobinage, voir page 5
10. (Stop) (Arrêt, voir page 54)
11. Mise à zéro du compteur (voir page 55)
12. Remise à zéro (voir page 55)

Insertion des piles dans la télécommande

Vous devez insérer ou remplacer les piles : - à l'achat du caméscope, - lorsque la télécommande ne fonctionne plus. 3. Insérez la pile au lithium en respectant les signes de polarité + et -. Veillez à ne pas inverser la polarité de la pile.

Enregistrement automatique avec la télécommande

La fonction de minutes automatique sur la télécommande vous permet de démarrer et d'arrêter un enregistrement automatique.

Exemple: scène regroupant tous les membres de votre famille

Vous avez deux possibilités:

• WAIT-10S/Self-30S: dix secondes d'attente, suivies de trente secondes d'enregistrement.
• WAIT-10S/Self-END: dix secondes d'attente, suivies de l'enregistrement, jusqu'à ce que vous appuyiez de nouveau sur la touche START/STOP.

Réglage du caméscope

1. Placez le commutateur principal sur la position CAMERA.
2. Appuyez sur la touche Self Timer, jusqu'à ce que l'indication souhaitée s'affiche à l'écran LCD :

1. Appuyez sur la touche START/STOP pour démarrer la minuterie.

Après une attente de dix secondes, l'enregistrement démarre. Si vous avez sélectionné SELF-30S, l'enregistrement s'arrête au bout de trente secondes. Si, au contraire, vous avez sélectionné SELF-END, appuyez de nouveau sur START/STOP pour arrêter l'enregistrement.

Remarque : lorsque vous enregistrez avec la minuterie, vous pouvez appuyer une deuxième fois sur START/STOP pour annuler la fonction.

Poignée de soutien

Il est très important d'ajuster la poignée de soutien afin de filmer dans les meilleures conditions possibles. La poignée de soutien vous permet :

• de maintenir le caméscope dans une position stable et confortable,
• d'appuyer sur le bouton du zoom et sur le bouton rouge d'enregistrement sans avoir à changer la position de votre main.
• Ouvrez le rabat de la poignée en le décollant. Ajustez la longueur de la poignée, puis recollez-la.
• Refermez le rabat.

Bandoulière

La bandoulière vous permet de porter le caméscope en toute sécurité.

1. Insérez chaque extrémité de la bandoulière dans les anneaux de fixation sur le caméscope.
2. Enfiliez ensuite les extrémités dans la boucle, ajustez la longueur désirée, puis resserrez la boucle.

Installation de la pile au lithium

3 La pile au lithium mémoire les fonctions d'horloge et de titrage ainsi que les réglages prédéfinis, en l'absence du bloc batterie ou de l'adaptateur secteur. La longévité de la pile au lithium est de huit à dix mois à partir de sa mise en place et dans des conditions normales d'utilisation. Lorsqu'elle s'affaiblit ou est déchargée, l'affichage de la date et de l'heure clignote pendant cinq secondes environ lorsque vous passez en mode Caméscope. Dans ce cas, remplacez-la par une pile de type CR2025.

1. Retirez le cache du compartiment de la pile au lithium.
2. Placez le côté ④ de la pile au lithium vers le bas, sur le support.
3. Remettez le cache du compartiment de la pile au lithium en place.

Remarque: si le cache est mal emboîté, il ne se mettra pas correctement en place.

Avertissement: maintenez la pile au lithium hors de portée des enfants. Si une pile venait à être avalée, consultez immédiatement un médecin.

Connexion d'une alimentation

Deux possibilités d'alimentation s'offrent à vous:

• l'adaptateur secteur et le câble DC: utilisation intérieure,
• le bloc batterie : utilisation extérieure.

Utilisation de l'adaptateur secteur et du câble DC

1. Branchez le câble DC sur l'adaptateur secteur.
2. Connectez l'adaptateur à une prise murale.

Remarque : le type de fiche et de prise murale peut différer selon le pays.

1. Connectez l'autre extrémité du câble DC au caméscope.
2. Placez l'appareil en mode caméscope en suivant les instructions ci-après.

a. Tout en maintenant appuyé le petit bouton au milieu du commutateur, placez ce dernier sur la position CAMERA. b. Retirez le capuchon de la lentille.

c. Ouvrez l'écran LCD et assurez-vous que l'image apparait

L'écran LCD s'allume automatiquement lorsqu'il est ouvert de plus de

Remarque: Si vous utilisez l'adaptateur secteur à proximité d'un télévisieur ou du caméoscope, des parasites peuvent apparaître sur l'écran. Éloignez l'adaptateur du télévisieur, du caméoscope ou du câble de l'antenne.

Durée d'enregistrement

De la fréquence d'utilisation du zoom. Par conséquent, disposez de plusieurs blocs.

Recharge du bloc batterie

1. Installez le bloc batterie sur le caméscope.
2. Connectez l'adaptateur secteur à un câble d'alimentation et branchez ce câble sur une prise murale.
3. Branchez le câble DC à la prise DC du caméoscope.
4. Éteignez le caméoscope, le voyant de charge se met alors à clignoter et la charge commence :
5. s'il clignote une fois par seconde, moins de 50 % de la batterie a été rechargée
6. s'il clignote deux fois par seconde, 50% à 75% de la batterie a été rechargé;
7. s'il clignote trois fois par seconde, 75 % à 100 % de la batterie a été rechargé;
8. si le voyant reste allumé, la batterie est totalement rechargée;
9. s'il s'allume pendant une seconde et s'é e le bloc batterie et le câble DC.
10. Si la batterie est entièrement chargée, retirez l'adaptateur secteur et le bloc batterie du camoscope.

La batterie se décharge, même lorsque l'alimentation est coupée.

Remarque: le bloc batterie peut être déjà en partie chargé à l'achat.

Réglage du caméscope

Utilisation du bloc batterie

Tableau des durées d'enregistrement selon le modèle et le type de batterie

Modèle Type de batterie	VP-L700U/L700/L710		VP-L750/L750D/L770
	LCD ON, EVF OFF	LCD OFF, EVF ON	LCD ON, EVF OFF	LCD OFF, EVF ON
SB-L110A	environ 90 minutes	environ 130 minutes	environ 80 minutes	environ 120 minutes
SB-L160	environ 130 minutes	environ 190 minutes	environ 120 minutes	environ 160 minutes
SB-L320	environ 260 minutes	environ 390 minutes	environ 240 minutes	environ 340 minutes

Les durées d'enregistrement indiquées dans le tableau sont approximatives. Elles varient en fonction de l'utilisation.

Remarques:

Le chargement de la batterie doit être effectué à une température comprise entre 0°C et 40°C. Il ne doit jamais être effectué dans une pièce dont la température est inférieure à 0°C. Même si le bloc batterie est complètement chargé, sa longévité et ses capacités sont réduites, s'il est utilisé à une température inférieure à 0°C ou s'il est exposé longtemps à une température supérieure à 40°C. N'exposez pas le bloc batterie à une source de chaleur intense (feu ou flammes, par exemple). Ne branchez pas les pôles +/- du bloc batterie.

Affichage du niveau de la batterie

Le niveau de la batterie s'affiche pour indiquer la charge restante.

1. Enticipation charge.
2. Utilisé à 10~40 %.
3. Utilisé à 40~60 %
4. Utilisé à 60~80%. Préparez un bloc batterie charge
5. Utilisé à 80~95%. Changez le bloc batterie.
6. Utilisé à 100%. Le caméoscope va bientôt s'éteindre, changez le bloc batterie dès que possible.

Pour les durées approximatives d'enregistrement, reportez-vous au tableau de la page 20. Les durées d'enregistrement en continu sont données pour un bloc batterie utilisé à 25°C. Les températures et les conditions ambiantes ont une influence sur la durée d'enregistrement. Dans un climat froid, celle-ci est raccourcie. Ainsi, si les conditions dans lesquelles vous utilisez votre caméoscope différent de celles énoncées dans ce mode d'emploi, la durée d'utilisation de votre bloc batterie peut être différente de celle indiquée dans le tableau de la page 20.

Astuce pour identifier l'état de la batterie

Un repère figure sur le bloc batterie vous permet de savoir s'il a été chargé ou non. Deux couleurs sont proposées : rouge et noir. Choisissez-en une pour indiquer que le bloc batterie est chargé et l'autre qu'il ne l'est plus.

Insertion et éjection d'une cassette

§ 3 Plusieurs types de cassettes existent, en fonction :

• du système de couleur utilisé
• de la durée d'enregistrement et de lecture,
• du format Hi8 et 8 mm

(VP-L700/L710/L750/L750D/L770: Hi8).

Procédure

Vérifiez que le bloc batterie est en place.

1. Appuyez sur le bouton EJECT.

Le compartiment de la cassette s'ouvre automatiquement. - Insérez la cassette en vous assurant que la fenêtre transparente est tournée vers l'extérieur et que la languette de protection de la cassette est vers le haut.

1. Appuyez sur PUSH, jusqu'à ce qu'un déclic indique que le compartiment est fermé.

Remarque: lorsque vous avez enregistré une cassette que vous souhaitez garder, vous pouvez la protéger contre un effacement intempestif.

a. Enregistrement impossible (protection) : Faites glisser la languette rouge de la cassette de façon à ce qu'elle couvre l'ouverture. b. Enregistrement possible : Pour réenregistrer sur une cassette, repoussez la languette rouge de façon à ce qu'elle ne couvre plus l'ouverture.

Votre premier enregistrement

Vérifiez les points suivants avant de commencer à filmer.

Avez-vous connecté une source d'alimentation au caméscope (bloc batterie ou câble DC)? Avez-vous placé le commutateur sur la position CAMERA?

Avez-vous inséré une cassette ? (Voir page 22.) Ouvrez l'écran LCD et assurez-vous que l'indication "STBY" est affichée. (Si la languette rouge de la cassette est ouverte, cette indication n'apparaît pas.) Avez-vous ouvert le capuchon de la lentille ? Assurez-vous que l'image que vous VOULEZ prendre apparait à l'écran LCD. Assurez-vous que le niveau de la batterie indique une charge suffisante. (Voir page 21.) Il est conseillé aux débutants d'utiliser le mode EASY pour réaliser leur premier enregistrement.

Pour démarrer l'enregistrement, appuyez sur le bouton rouge START/STOP. L'enregistrement démarre et l'indication "REC" s'affiche à l'écran.

Effectuez un enregistrement simple

b. Pour arrêter de filmer, appuyez de nouveau sur le bouton rouge START/STOP. L'enregistrement s'arrête et "STBY" s'affiche à l'écran.

Lorsqu'une cassette est insérée et que le caméoscope est laissé en mode veille pendant plus de 5 minutes sans être utilisé, il s'éteint automatiquement. Pour l'utiliser de nouveau, appuyez sur le bouton rouge START/STOP ou placez le commutateur principal sur OFF, puis de nouveau sur CAMERA. Cette fonction a été conçue pour économiser la durée de la batterie et pour protégé les têtes vidés et la cassette.

Recherche de séquences

Vous pouvez visionner une scène précise à l'aide de la fonction RECSEARCH en mode veille. REC SEARCH vous permet de rembobiner et REC SEARCH d'avancer la bande rapidement, aussi longtemps que vous appuyez sur ces touches. Si vous appuyez rapidement sur REC SEARCH en mode veille, votre caméoscope revient en arrêté pendant trois secondes, puis retourne automatiquement en lecture à sa position d'origine.

Astuces pour la stabilité de l'image

Lors d'une prise de vue, il est très important de tenir le caméoscope correctement. Pour une prise de vue stable, fixez le capuchon de la lentille à la poignée de soutien (reportez-vous à l'illustration).

Utilisation de l'écran LCD

1. Maintenez le caméscope fermement par la poignée. (voir page 16)
2. Gardez le coude droit le long du corps.
3. Soutenez et ajustez l'écran LCD avec votre main gauche, en le maintenant par-dessous ou sur le côté. Ne touchez pas le microphone intégré.
4. Adoptez une position confortable et stable, adaptée à la vue à prendre; adossez-vous éventuellement à un mur ou appuyez-vous sur une table pour une plus grande stabilité. N'oubliez pas de respirer doucement.
5. Utilisez l'écran pour déterminer le plan horizontal.
6. Si possible, utilisez un trépied.

Utilisation du viseur électronique

1. Maintenez le caméscope fermement par la poignée. (voir page 16)
2. Gardez le coude croisé le long du corps.
3. Placez votre main gauche sous le caméscope pour le soutenir. Ne touchez pas le microphone intégré.
4. Adoptez une position confortable et stable, adaptée à la vue à prendre; adossez-vous éventuellement à un mur ou appuyez-vous sur une table pour une plus grande stabilité. N'oubliez pas de respirer doucement.
5. Placez votre œil contre l'oculaire du viseur.
6. Utilisez le cadre à l'intérieur du viseur pour vous aider à déterminer le plan horizontal.
7. Si possible, utilisez un trépied.

Réglage de l'écran LCD

38 Voiture caméoscope est équipée d'un écran couleur à cristaux liquides, de 2,5 pouces, qui vous permet de voir directement ce que vous enregistrez ou visionnez. 38 Selon les conditions dans lesquelles vous utilisez le caméscope (à l'intérieur ou à l'extérieur, par exemple), vous pouvez ajuster:

la luminosité, la couleur.

1. Assurez-vous que le bloc batterie est bien en place.
2. Placez le commutateur principal sur la position CAMERA. (Voir page 18.)
3. Ouvrez l'écran LCD. Celui-ci s'allume.
4. Appuyez sur la touche MENU ON/OFF, la liste des menus s'affiche.
5. Sélectionnez l'option LCD ADJUST à l'aide du bouton UP/DOWN.
6. Appuyez sur ENTER.

Le menu LCD ADJUST s'affiche.

Effectuez un enregistrement simple

1. Tournez le bouton UP/DOWN pour régler l'écran LCD.
2. Appuyez sur ENTER.

Pour d'autres réglages, répétez les étapes 7, 8 et 9.

1. Appuyez sur la touche MENU ON/OFF pour quitter le mode de réglage.

Remarque:

Si au bout de 30 secondes, vous n'avez appuyé sur aucune touche, le réglage disparaît. La fonction MENU ON/OFF n'est pas disponible en mode EASY ou REC.

Ajustez la mise au point de l'oculaire à l'aide du levier de réglage du viseur.

Lecture d'une cassette à l'écran LCD

22 Vous pouvez visionner les images que vous avez enregistrées sur l'écran LCD. Assurez-vous que le bloc batterie est en place.

1. Tout en maintenant appuyé le petit bouton du commutateur, placez celui-ci sur la position PLAYER.
2. Insérez une cassette que vous venez d'enregistrer.
3. Ouvrez l'écran LCD et vérifiez que l'indication "STOP" est affichée. Ajustez l'angle de l'écran, sa luminosité et sa couleur, si nécessaire.
4. Appuyez sur la touche (REW) pour rembobiner la cassette jusqu'à son point de départ.

Pour arrêter le rembobinage, appuyez sur la touche (STOP). Le caméscope s'arrête automatiquement lorsque la bande a atteint le début de la cassette.

1. Appuyez sur la touche (PLAY/STILL) pour démarrer la lecture.

Vous pouvez visionner à l'écran les images que vous venez d'enregistrer. Pour arrêter la lecture, appuyez sur la touche (STOP).

Remarque: vous pouvez visionner ces images sur l'écran d'un téléviseur, après avoir connecté le caméscope au téléviseur ou à un magnétoscope. (voir page 53)

Réglage de l'écran LCD lors de la lecture

Le réglage de l'écran LCD en mode Magnétoscope se fait de la même manière qu'en mode Caméscope. Cependant, le commutateur principal doit être placé sur la position PLAYER.

Réglage du volume du haut-parleur

Lorsque vous visionnez des images en lecture sur l'écran LCD, le son sort du haut-parleur. Le volume du haut-parleur se règle au moyen de la touche UP/DOWN sur le caméscope. Si vous fermez l'écran LCD, celui-ci s'éteint et le haut-parleur du caméscope est coupé. Si le haut-parleur ne fonctionne pas correctement, vérifiez les points suivants : L'écran est-il fermé ? Le volume est-il ajusté au niveau le plus faible ? Le haut-parleur a-t-il été désactivé ? (Voir page 56.)

Remarque:

Réduisez le volume si les vibrations du haut-parleur créent des interférences à l'écran. L'affichage du volume disparaît automatiquement 2 secondes après le réglage.

Arrêt sur image

Pendant la lecture, appuyez sur II (PLAY/STILL) pour mettre le camescope en mode pause. Pour reprendre la lecture, appuyez de nouveau sur cette touche.

Recherche d'une image

• Maintenez enfoncée la touche (FF) ou (REW) pendant la lecture. Pour reprendre la lecture normale, relâchez la touche.

Utilisation du zoom avant et arrêté

Cette fonction n'est disponible qu'en mode Camescope. L'utilisation du zoom est une technique d'enregistrement qui vous permet de changer la taille d'un sujet. Le zoom apporte à vos films une touche plus professionnelle mais doit être utilisé avec parcimonie. Deux vitesses de zoom sont disponibles en fonction du type de prise de vue:

■ zoom progressif (passage du téléobjectif au grand angle et vice-versa en 9 à 12 secondes), zoom rapide (passage du téléobjectif au grand angle et vice-versa en 3 à 6 secondes).

33 Utilisez ces fonctions pour varier vos plans. Notez cependant qu'une utilisation trop fréquente risque de donner un aspect amateuriste à vos films et réduit la durée de vie du bloc batterie.

1. Déplacez doucement le bouton du zoom pour un zoom progressif et plus vite pour un zoom rapide. Vous pouvez contrôler l'effet à l'écran.

1. Vers le T (téléobjectif): Le sujet se rapproche.
2. Vers le W (grand angle) : Le sujet s'éloigne.

Si vous n'obtenez pas de mise au point nette en position téléobjectif maximale, déplacez le levier vers le "W", jusqu'à ce que la vue se précise. En position grand angle, vous pouvez filmer un sujet se trouvant au moins à 1 m de la lentille.

Utilisation du zoom numérique

Le Zoom numérique ne fonctionne qu'en mode Caméscope. Un zoom de facteur supérieur à 22 est réalisé numériquement. La qualité d'image peut se dégrader à mesure que le facteur d'agrandissement augmente (vers la position "T"). Pour les modèles VP-L750/L750D/L770, utilisez de préférence la fonction EIS pour une plus grande stabilité d'image lors de l'utilisation du zoom numérique. (voir page 35)

1. Placez le commutateur principal sur la position CAMERA. (voir page 18) Ouvrez l'écran LCD et ajustez-le de façon à atteindre la visualisation possible.
2. Assurez-vous que la fonction Zoom numérique est activée. (voir page 32)
3. Déplacez de nouveau le réglage du zoom vers le "T", le sujet filmé grossit d'un facteur 22 au facteur 880 qui constitue la limite du zoom numérique. (VP-L750D: 990x)

Zone du zoom numérique Zone du zoom optique

Réglage du zoom numérique (VP-L750/L750D/L770)

Pour la fonction zoom numérique, reportez-vous à la page 31.

1. Placez le commutateur principal en position CAMERA. (voir page 18)
2. Appuyez sur la touche MENU ON/OFF. La liste des menus s'affiche.
3. Sélectionnez l'option D. ZOOM à l'aide du bouton UP/DOWN.
4. Appuyez sur ENTER. Le réglage du ZOOM NUMERIQUE change.
5. Appuyez sur la touche MENU ON/OFF pour quitter le mode de réglage.

Modèles VP-L700U/L700/L710

1. Placez le commutateur principal en position CAMERA. Le commutateur principal doit être placé en position CAMERA.
2. Appuyez sur la touche D. Zoom ON/OFF. Le zoom numérique s'affiche sur l'écran et la fonction Zoom numérique
3. Pour désactiver la fonction Zoom numérique, appuyez de nouveau sur la touche D. Zoom. Le Zoom numérique disparaît de l'écran.

Remarque : la fonction D. ZOOM ON/OFF n'est pas disponible en mode EASY.

Mode EASY (enregistrement simplifié)

3 Le mode EASY permet aux débutants de réaliser des prises de vues de façon très simple. Le mode EASY est uniquement disponible en mode CAMERA.

1. Placez le commutateur principal sur la position CAMERA. (voir page 18)
2. En mode EASY, toutes les fonctions du caméoscope sont déactivées et les options d'enregistrement retrouvent leurs réglages de base.

Le niveau de charge de la batterie, le mode d'enregistrement, le compteur, la date, l'heure et l'icone DIS [ ] s'affichent au démarrage de L'enregist. L'indication EASY est également affichée sur l'écran LCD. La date et l'heure apparaissent uniquement si leur affichage a été activé par avance.

(L'icone DIS [v] s'affiche uniquement sur les modèles VP-L750/L750D/L770.)

1. Appuyez sur la touche START/STOP pour démarrer l'enregistrement.

L'enregistrement s'effectue en fonction des réglages automatiques de base.

1. Appuyez une nouvelle fois sur la touche EASY pour quitter le mode EASY. Le caméoscope retrouve ses réglages antérieurs.

Remarques :

En mode EASY, certaines fonctions telles que MENU, MF, DSE, P. AE ou BLC ne sont pas disponibles. - Vous devez tout d'abord quitter le mode EASY pour pouvoir utiliser ces fonctions. Le caméoscope garde en mémoire les réglages du mode EASY s'il dispose d'une pile au lithium suffisamment chargée.

Mode CUSTOM - personnalisation des règles pour l'enregistrement

33 Vous pouvez personnaliser et enregistrer les réglages du caméscope pour vos enregistements ultérieurs. La fonction CUSTOM est uniquement disponible en mode CAMERA. 1. Placez le commutateur principal sur la position CAMERA. (voir page 18) 2. Appuyez sur la touche MENU ON/OFF pour faire apparaitre le menu. 3. Sélectionnez l'option CUSTOM SET à l'aide du bouton UP/DOWN. 4. Appuyez sur la touche ENTER. Le menu CUSTOM s'affiche. Réglez chaque option à votre convenance. 5. Appuyez deux fois sur la touche MENU ON/OFF pour quitter le menu. 6. Appuyez sur la touche CUSTOM pour remplacer les anciens réglés par vos nouveaux réglés. La date, l'heure et le titrage apparaissent uniquement si leur affichage a été acté par avance. L'indication CUSTOM s'affiche sur l'écran LCD.

Exemple : lorsque l'option

CUSTOM setest réglée comme suit,

1. Appuyez sur la touche START/STOP pour démarrer l'enregistrement. L'enregistrement s'effectue selon vos nouveaux réglages.
2. Appuyez sur la touche CUSTOM pour quitter le mode CUSTOM. Le caméscope retrouve ses réglages antérieurs. Remarque : Le caméscope garde en mémoire les réglages du mode CUSTOM s'il dispose d'une pile au lithium suffisamment chargée.

Stabilisateur d'images (VP-L750/L750D/L770)

La fonction EIS n'est disponible qu'en mode Caméscope. La fonction de stabilisation d'images (touche EIS) compense dans des limites raisonnables, le léger tremblement qui peut survenir en filmant. Ainsi, une bonne mise au point est assurée lors d'un enregistrement:

en mode zoom, d'un petit objet de près, en marchant, à travers la fenêtre d'un véhicule.

1. Placez le commutateur principal sur la position CAMERA. (voir page 18) Ouvrez l'écran LCD et règlez-le de façon à BrokErir la meilleure visualisation possible.
2. Appuyez sur la touche MENU ON/OFF. La liste des menus s'affiche.

MEN LCDADJUST DIS OFF DZOOM OFF DISPLAY OFF DISPLAY WHITE BAL AUTO VL. REMOCON ON NEXT: MENU

1. Sélectionnez l'option DIS à l'aide du bouton UP/DOWN.
2. Appuyez sur ENTER.

Le réglage de l'option DIS change.

1. Appuyez sur la touche MENU ON/OFF pour quitter le mode de réglage. Lorsque la fonction DIS est activée, l'indication DIS ([]) s'affiche.

MENU LCDADJUST DIS OFF DOOM OFF PIF OFF DISPLAY ON WHITE BAL AUT WRLEMOCONON NEXT: MENU

MENU LCD ADJUST DIS ON D. ZOOM OFF DISPLAY ON WHITE BAL AUTO WL. REMOCON ON NEXT: MENU

Mise au point manuelle/automatique (MF/AF)

Cette fonction n'est disponible qu'en mode Caméscope. Dans la plupart des cas, il est recommandé d'utiliser la mise au point automatique lors de vos tournages, ce qui vous permet de vous concentrer sur la composition des images. Dans certains cas, l'utilisation de la mise au point manuelle peut s'avérer nécessaire si la mise au point automatique est inadéquate.

Mise au point automatique

Lorsque vous allumez le caméscope, le mode AF (mise au point automatique) est sélectionné automatiquement. Il est préférable d'utiliser ce mode si vous n'avez pas l'habitude de filmer.

Mise au point manuelle

Vous obtiendrez de résultats en effectuant une mise au point manuelle, dans les cas suivants :

a. Image contenant plusieurs objets, certains proches du caméscope, d'autres éloignés. b. Sujet dans la neige ou la brume, sujet derrière une vitre. c. Surfaces très brillantes (une voiture, par exemple). d. Contraste important entre les parties droite et gauche de l'image, sujets ou objets en déplacement rapide ou continu (un sportif ou une foule, par exemple).

1. Placez le commutateur principal sur la position CAMERA. (voir page 18)
2. Appuyez sur la touche MF.
3. Poussez le bouton ZOOM vers le "T" pour faire un plan rapproché du sujet à filmer.

Perfectionnez vos enregistrements

1. Tournez le bouton UP/DOWN vers le haut ou vers le bas, jusqu'à ce que le sujet devienne net.
2. Vous obtenez alors une image nette en grand angle.
3. Pour retourner en mode automatique, appuyez de nouveau sur la touche MF.

Remarque : la fonction MF n'est pas disponible en mode EASY.

Les fonctions BLC ne sont disponibles qu'en mode Caméscope. Un contre-jour apparait lorsque le sujet est plus éclairé que son environnement :

• le sujet se trouve devant une fenêtre.
• la personne filme porte des vêtements clairs ou brillants vant un fond lumineux son visage devientrop opaque,
• le sujet est à l'extérieur, sur fond de ciel couvert,
• Il existe des sources lumineuses trop vives,
• le sujet se trouve sur un fond enneigé.

* BLC off

* BLC on

Sélection d'un mode d'exposition automatique

Cette fonction n'est disponible qu'en mode Camescope. Les modes disponibles avec la fonction PROGRAM AE permettent d'adapter automatiquement la vitesse d'obturation et la diaphragme selon la scène à filmer. Six modes sont disponibles.

1. Mode AUTO

Équilibrage automatique entre le sujet et l'arrière-plan. A utiliser dans des conditions normales. La vitesse d'obturateur varie automatiquement de 1/50ème à 1/250ème de seconde, selon la scène.

1. Mode SPORTS ()

Prise d'un personnel ou d'un objet se déplaçant rapidement, pour permettre de visionner les images sur un magnétoscope au format 8 mm en mode ralenti ou pause sans qu'elles soient floues.

1. Mode PORTAIT (

■ Mise en valeur d'un personnel en avant-plan, l'arrière-plan étant flou. Le mode PORTRAIT est à utiliser de préférence à l'extérieur. La vitesse d'obturateur varie automatiquement de 1/50ème à 1/1000ème de seconde, selon la scène.

1. Mode SPOTLIGHT

Pour filmer correctement lorsque seul le sujet est éclairé et que le reste de la scène ne l'est pas. La vitesse d'obturateur est de 1/50ème de seconde.

1. Mode SAND/SNOW (3)

Pour filmer des sujets plus foncés que l'arrière-plan, du fait de reflets de lumière sur la mer ou la neige. La vitesse d'obturateur varie automatiquement de 1/50ème à 1/250ème de seconde, selon la scène.

1. Mode HSS (vitesse d'obturateur élevé) (HSS) (1)

Prise d'un sujet se déplaçant à très grande vitesse, tel que des joueurs de golf ou de tennis. Il se peut que la zone à filmer doive être éclairée.

Réglage du mode program AE (exposition automatique)

1. Placez le commutateur principal sur la position CAMERA. (voir page 18)
2. Appuyez sur la touche P. AE. L'icône ( ) s'affiche.
3. Appuyez sur la touche P. AE jusqu'à ce que l'icône correspondant au type de prise de vues souhaitée s'affiche.

→→→→→

L'absence d'écran indique que le mode PROGRAM APE est désactivé.

En cas de changement du mode d'exposition durant la prise de vues, l'icône correspondant au nouveau mode sera enregistrée sur la bande. Appuyez sur la touche P. AE jusqu'à ce que l'icône P. AE disparaisse pour désactiver cette fonction. La fonction P. AE n'est pas disponible en mode EASY ou CUSTOM. La fonction BLC n'est pas disponible en mode P. AE.

Effets numériques spéciaux en mode caméscope

Les effets numériques spéciaux disponibles (DSE) vous permettent de donner un caractère original à vos films en ajustant différents effets spéciaux. Sélectionnez l'effet souhaité selon le type de scène et le résultat à obtenir. Plusieurs modes DSE sont disponibles : 8 modes pour les modèles VP-L700U/L700/L710 et 10 modes pour les modèles VP-L750/L750D/L770. 1. Image normale. 2. GHOST (reflet) : ce mode donne du reflet à l'image (VP-L750/L750D/L770). 3. STROBE : effet stroboscopique (VP-L750/L750D/L770). 4. SEPIA : ce mode donne aux images l'effet sépia. 5. B&W (Noir et blanc) : ce mode permet d'obtenir une image monochrome (noir et blanc). 6. NEG. (Négatif) : ce mode permet de filmer en prenant le reflet de la couleur de l'image. 7. MIRROR (miroir) : ce mode coupe l'image en deux en utilisant l'effet miroir. 8. ART : ce mode donne aux images un effet de solarisation. 9. MOSAIC (mosaïque) : ce mode pixellise les images. 10. 16:9 (WIDE) : ce mode permet la restitution de l'image sur un grand écran (type 16:9). 11. CINEMA : ce mode ajoute des bandes noires en haut et en bas de l'image pour donner l'effet d'une image de film.

Remarque:

Les fonctions DIS et PIP ne sont pas disponibles en mode DSE. La fonction DSE n'est pas disponible en mode EASY.

Enregistrement avec effets numériques spéciaux (DSE)

1. Placez le commutateur principal en position CAMERA. (voir page 18)
2. Appuyez sur la touche DSE. L'indication GHOST ou SEPIA s'affiche.
3. Appuyez sur la touche DSE jusqu'à ce que le nom de l'effet désiré s'affiche.
4. Appuyez sur la touche START/STOP pour démarrer l'enregistrement.
5. Pour désactiver la fonction DSE, appuyez sur la touche DSE jusqu'à disparition de l'indication du mode DSE.

Remarques: Il est vivement conseillé de placer le mode DSE en mode STBY.

• Les fonctions DSE ne sont pas disponibles en mode EASY.

Réglage et enregistrement de la date et de l'heure

Le réglage et l'enregistrement de la date et de l'heure sont disponibles uniquement en mode Caméscope. Vous pouvez incruster la date et l'heure sur les films que vous enregistrerez, pour vous souvenir plus tard de leur date de tournée. Dans la mesure où la date et l'heure apparaissent sur l'écran LCD ou dans le viseur, elles sont enregistrées sur la bande.

Réglage de la date et de l'heure

Le réglage de la date et de l'heure est possible en mode Caméscope uniquement.

1. Vérifiez que la PILÉ AU LITHIUM est installée. (voir page 17). Cette pile permet de mémoriser l'horloge.
2. Placez le commutateur principal sur la position CAMERA. (voir page 18)
3. Appuyez sur la touche MENU ON/OFF, la liste des menus s'affiche.
4. Sélectionnez l'option CLOCK SET à l'aide du bouton UP/DOWN.
5. Appuyez sur ENTER.
6. Vous pouvez régler la fonction CLOCK SETTING lorsque la DATE et l'HEURE s'affichent. Quand ces données clignotent, cela signifie que vous pouvez modifier les réglages. L'année clignote en premier.
7. Sélectionnez l'année souhaitée à l'aide du bouton UP/DOWN.

Perfectionnez vos enregistrements

1. Appuyez sur ENTER. Le mois clignote.
2. Sélectionnez le mois souhaité à l'aide du bouton UP/DOWN.
3. Appuyez sur ENTER. Le jour clignote.
4. Vous pouvez régler l'année, l'heure et les minutes en suivant la même procédure utilisée pour régler l'année et le mois.
5. Appuyez sur ENTER une fois les minutes réglées, l'écran de réglage disparaît. La date et l'heure sélectionnées s'affichent.

Enregistrement de la date et de l'heure

1. Vérifiez que la fonction DATE/HEURE est activée.
2. Placez le commutateur principal sur la position CAMERA. (voir page 18)

Ouvrez l'écran LCD et ajustez-le de façon à obtaining la meilleure visualisation possible.

1. Appuyez sur la touche DATE/TIME le nombre de fois requis.

Pour enregistrer uniquement la date, appuyez une fois sur la touche DATE/TIME. Pour enregistrer la date et l'heure, appuyez deux fois sur la touche DATE/TIME.

1. Appuyez sur le bouton START/STOP pour enregistrer la date et l'heure sur la scène à filmer.

Remarque:

Si le caméoscope ne conserve pas les réglages de l'horloge, cela signifie que la pile au lithium est déchargée. (Voir page 17.) Si la date et l'heure ont été enregistrées sur la bande, elles ne peuvent pas être masquées lors de la lecture. La fonction DATE/TIME n'est pas disponible en mode EASY ou CUSTOM.

CLOCK SETTING 0:00 29. AUG-2005 EXIT: MENU CLOCK SETTING 0:00 29 SEP 2005 EXIT: MENU CLOCK SETTING 0:00 29 SEP. 2005 EXIT: MENU

Sélection et enregistrement d'un titre

La sélection et l'enregistrement d'un titre ne sont possibles qu'en mode Caméscope. La fonction TITLE permet de sélectionner un titre prédéfini memorisé dans le caméscope. Vous pouvez également sélectionner la langue des titres.

Sélection d'une langue et d'un titre

La sélection de la langue est possible uniquement en mode veille (STANDBY) du mode Caméscope. La langue par défaut est l'ANGLAIS, mais vous pouvez la changer.

1. Vérifiez que la PILLE AU LITHIUM est installée. (voir page 17)
2. Placez le commutateur principal sur la position CAMERA. (voir page 18) Ouvrez l'écran LCD et ajustez-le de façon à obtenir la meilleure visualisation possible.
3. Appuyez sur la touche MENU ON/OFF. La liste des menus s'affiche.
4. Sélectionnez l'option TITLE SET à l'aide du bouton UP/DOWN.
5. Appuyez sur ENTER. La liste des langues disponibles s'affiche.

Perfectionnez vos enregistrements

1. Sélectionnez la langue à l'aide du bouton UP/DOWN.

Vouspouvrezchoisir une langue pharmANGLAIS/FRANCAIS/ ALLEMAND/ITALIEN/ ESPAGNOL/RUSSE.

1. Appuyez sur ENTER.

La liste des titres disponibles s'affiche dans la langue sélectionnée.

1. Sélectionnez un titre à l'aide du bouton UP/DOWN.
2. Appuyez sur ENTER.

Le titre sélectionné s'affiche pendant 2 à 3 secondes. Le caméscope retourne alors en mode menu.

Enregistrement d'un titre

Remarque: Vérifiez qu'un titre est sélectionné.

1. Placez le commutateur principal sur la position CAMERA.

Ouvrez l'écran LCD et ajustez-le de façon à obtenir la meilleure visualisation possible.

1. Appuyez sur MENU.
2. Sélectionnez l'option TITLE.... OFF à l'aide du bouton UP/DOWN.
3. Appuyez sur ENTER pour sélectionner parmi OFF, AUTO-10S et CONTINUE.
4. Appuyez sur la touche START/STOP pour enregistrer le titre avec l'image. La durée d'enregistrement du titre (OFF, AUTO-10S, CONTINUE) peut être modifiée à partir du menu.

Remarques : ■ Le titre se déplace horizontalement de la droite vers la gauche 10 secondes après l'activation de la fonction.

La fonction MENU ON/OFF n'est pas disponible en mode EASY ou REC.

ANNIVERSARY CONGRATULATIONS GRADUATION HAPPY BIRTHDAY HAPPY NEW YEAR HAVING FUN

Fondu en ouverture ou en fermeture

La fonction FADE n'est disponible qu'en mode Caméscope. Lors du tournage de vos films, vous pouvez utiliser certains effets spéciaux, tels que le fondu en ouverture ou en fermeture, afin de donner un aspect professionnel à vos séquences.

Début de l'enregistrement

1. Avant de démarrer l'enregistrement, maintenez appuyée la touche FADE. L'image et le son disparaissent progressivement (fondu en fermeture).
2. Appuyez sur le bouton (START/ STOP) tout en relachant la touche FADE. L'enregistrement commence : l'image et le son apparaisent progressivement (fondu en ouverture).

Fin de l'enregistrement (avec fondu)

1. À la fin de l'enregistrement, maintenez appuyée la touche FADE. L'image et le son disparaisseNT progressivement (fondu en fermeture).
2. Lorsque l'image a disparu, appuyez sur la touche START/STOP pour arrêter l'enregistrement.

PIP (image sur image) (vp-l750/l750d/l770)

La fonction PIP (Image sur Image) fonctionne avec la fonction ZOOM NUMERIQUE en incrustant un petit écran qui montre une image plus large que l'image filmée. Ceci doit vous permettre d'avoir une meilleure idée de ce que vous êtes en train de filmer. - La fonction PIP est disponible uniquement en mode Caméscope. 1. Placez le commutateur principal sur la position CAMERA. 2. Activez la fonction Zoom numérique. (Voir page 31.) 3. Appuyez sur la touche MENU ON/OFF. La liste des menus s'affiche. 4. Sélectionnez l'option PIP.... OFF à l'aide du bouton UP/DOWN. 5. Appuyez sur la touche ENTER. La fonction PIP est activée (ON) et un petit écran apparait. 6. Contrôlez que partie vous filmez sur l'écran PIP et tournez le bouton Zoom sur la position "T" pour activer le mode Zoom numérique. Appuyez sur la touche START/STOP pour commencer à filmer lorsque la partie souhaitée apparait dans l'écran PIP. 7. Appuyez de nouveau sur la touche ENTER pour désactiver la fonction PIP (OFF) et faire disparaître l'écran PIP.

Remarque:

L'écran PIP est enregistré sur la bande s'il est affiché pendant le tournage. La fonction MENU ON/OFF n'est pas disponible en mode EASY ou REC. La fonction PIP n'est pas disponible en mode DSE.

Perfectionnez vos enregistrements

Avec la fonction SNAP SHOT, vous pouvez prendre une image similaire à une photo. Elle vous permet d'enregistrer des images fixes. - La fonction SNAP SHOT n'est utilisable qu'en mode Caméscope.

1. Placez le commutateur principal sur la position CAMERA.
2. Appuyez sur la touche SNAP SHOT.

Veillez à ne pas bouger votre caméscope sinon l'image risque d'être floue.

1. Lorsque vous appuyez sur la touche SNAP SHOT, votre caméscope to
2. Vous pouvez contrôler le temps restant pour l'enregistrement de l'image en regardant le compteur sur l'écran. Pour quitter le mode Photo, appuyez de nouveau sur la touche SNAP SHOT.

Remarques :

Si vous bougez le caméscope pendant que vous filmez, l'image peut être de mauvaise qualité.

Équilibrage du blanc

Cette fonction permet de préserver la couleur unique de l'objet dans toutes les conditions de prise de vue. Vous pouvez sélectionner le mode WHITE BALANCE approprié pour obtenir une bonne qualité des couleurs de l'image.

AUTO: ce mode permet un contrôle automatique de l'équilibrage du blanc. - INDOOR (☆) (intérieur): ajuste les couleurs en fonction de l'éclairage intérieur. - OUTDOOR (♂) (extérieur): ajuste les couleurs en fonction de la lumière naturelle extérieure.

Réglage du mode d'équilibrage du blanc

1. Placez le commutateur principal sur la position CAMERA.
2. Appuyez sur la touche MENU ON/OFF, la liste des menus s'affiche.
3. Sélectionnez l'option WHITE BAL.......... AUTO à l'aide du bouton UP/DOWN.

LCD ADJUST

EXIT: MENU

1. Appuyez sur ENTER.

Appuyez sur ENTER pour régler l'option WHITE BALANCE sur INDOOR ( ) ou OUTDOOR(

MENU

LCD ADJUST

DIS...

D. ZOOM... OFF

PIP.... OFF

DISPLAY ON

WHITE BAL. AUTO

WL. REMOCON... ON

EXIT: MENU

1. Appuyez sur la touche MENU ON/OFF pour quitter le mode de réglage WHITE BALANCE.

MENU

LCD ADJUST

DIS...

D. ZOOM.. OFF

PIP OFF

Remarque : la fonction MENU ON/OFF n'est pas disponible en mode EASY ou REC.

Perfectionnez vos enregistrements

La démonstration vous montre automatiquement les fonctions les plus importantes de votre caméscope, vous permettant ainsi de les utiliser plus facilement. La fonction DEMO n'est disponible en mode CAMERA que s'il n'y a pas de cassette dans le caméscope. Elle fonctionne en boucle tant que vous ne placez pas le commutateur principal sur OFF pour l'arrêter.

1. Placez le commutateur principal sur la position CAMERA.
2. Appuyez sur la touche MENU ON/OFF. La liste des menus s'affiche.

1. Sélectionnez l'option DEMO à l'aide du bouton UP/DOWN.

1. Appuyez sur ENTER pour sélectionner ON. La démonstration commence.

1. Placez le commutateur principal sur OFF pour permettre fin à la démonstration.

Remarque : la fonction MENU ON/OFF n'est pas disponible en mode EASY ou REC.

Régler la date/la couleur du titre

1. Régler le bouton d'allumage sur le mode CAMERA (voir page 22)
2. Appuyer sur le bouton MENU ON/OFF. La liste du menu apparait.

1. Druk op de toets MENU ON/OFF. De menulijst wordt getoond.
2. Ga met de UP/DOWN-keuzeknop waar D/TITLE COLOUR..... WHITE.
3. Tourner la molette UP/DOWN jusqu'à la sélection de la fonction D/TITLE COLOUR.... WHITE.
4. Appuyer sur ENTER. Une liste des couleurs disponibles apparait.
5. Tourner la molette UP/DOWN pour sélectionner la couleur appropriée.
6. Appuyer sur ENTER.

Le titre et la date/heure apparaissent alors dans la couleur bleue.

Sources de lumière

Lors de vos tournages, seuls deux environnements s'offrent à vous pour filmer : tournage en extérieur (prises de vue normales ou avec filtre ND (Densité neutre)), tournage en intérieur (torche vidéo recommandée ou indispensable). La luminosité, mesurée en lux, constitue un facteur déterminant en matière de qualité de l'image. Le tableau ci-dessous désigne quelques situations courantes, leur luminosité approximative et les recommandations associées.

Situation		Luminosité (lux)	Recommendations
◆ Montagnes ou champs enneigés.		100 000	Filtre ND recommandé.
◆ Plage de sable sous un soleil de plomb.		100 000
◆ Journée ensoleillée, vers midi.		35 000	Prise de vue normale.
◆ Ciel couvert, une heures après le lever du soleil.		2 000
◆ Bureau sous un éclairage fluorescent, près d'une fenêtre.		1 000
◆ Ensoleillement avant le coucher du soleil.		1 000
◆ Comptoir de grand magasin		500 à 700
◆ Pièce éclairée par deux lampes fluorescentes de 30 W.		300	Torche videoe recommandée.
◆ Galerie marchande de nuit		150 à 200	Torche videoe nécessaire.
◆ Éclairage à la bougie		10 à 15

Une fois votre enregistrement terminé

1. Éjectez la cassette sur laquelle vous avez filmé. (voir page 22)
2. Si vous voulez protéger cette cassette contre un effacement accidentel, poussez la languette de protection sur la cassette.
3. Placez le commutateur principal sur la position OFF.
4. Remplacez le capuchon de la lentille
5. Retirez le bloc batterie du caméscope.

Visionnez une cassette

Lecture des cassettes que vous avez filmées. La lecture n'est disponible qu'en mode Magnétoscope. Vous pouvez visionner une cassette de deux manières différentes:

à l'écran LCD (recommandé pour une utilisation extérieure), à l'écran de votre téléviseur (récommandé pour une utilisation intérieure).

Lecture à l'écran LCD

L'écran LCD s'avère très pratique à l'extérieur ou dans une voiture. (voir page 28)

Lecture à l'écran de votre téléviseur

À l'intérieur, la lecture sur l'écran d'un téléviseur s'avère pratique. Pour lire une cassette sur un téléviseur, ce dernier doit posséder un système couleur compatible avec celui du caméscope. (Voir page 63.)

Connexion à un téléviseur avec entrée a/v

Utilisez le câble audio/vidéo fourni avec votre caméscope, en respectant le codage des connecteurs :

jaune: vidéo, blanc: audio (gauche).

Vous pouvez utiliser l'adaptateur Peritel, fourni en option.

Connexion à un téléviseur via un magnétoscope

Vous pouvez connecter votre camescope à un téléviseur via un magnétoscope.

jaune: vidéo, blanc: audio (gauche). Vous pouvez utiliser l'adaptateur Péritel, fourni en option.

Remarque: pour visionner la cassette sur

l'écran du téléviseur, sélectionnez le canal réservé à votre magnétoscope sur le téléviseur. (Reportez-vous au mode d'emploi du magnétoscope ou du téléviseur.)

Remarques:

• Les modèles VP-L700U/L700/L710/L750/L750D/L770 possèdent un système audio monophonique. Si votre téléviseur/magnétoscope est doté d'un tel système, connectez le cable audio sur l'entrée "L" du téléviseur ou du magnétoscope. Vous pouvez utiliser un cable S-VIDEO (non fourni) pour raccorder le caméscope au téléviseur, afin d'obtenir une meilleure qualité d'image. Lorsque vous visionnez une cassette à l'écran de votre téléviseur, terminez l'écran LCD pour ne pas provoquer d'interférences.

Lecture

1. Appuyez sur la touche TV/VIDEO pour désigner le mode VIDEO sur le téléviseur.
2. Connectez une source d'alimentation au caméscope (bloc batterie ou adaptateur secteur). Placez le commutateur sur la position PLAYER.
3. Insérez la cassette à visionner.

Assurez-vous que "STOP" est affiché à l'écran.

1. Appuyez sur la touche (PLAY/STILL).

Les images enregistrées apparaissent à l'écran au bout de deux ou trois secondes. ■ Appuyez sur ■ (STOP) pour arrêter la lecture. Si la cassette arrive à la fin de la bande, celle-ci se rembobine automatiquement.

Remarques:

La vibration du haut-parleur peut perturber l'image. ■ Il est préféable de l'éteindre lorsque le caméscope est connecté au téléviseur. Le système (Hi8/8 mm) est sélectionné automatiquement selon le format de la cassette. - Les modèles VP-L700/L710/L750/L750D/L770 peuvent lire des cassettes Hi8 et 8 mm.

Ce caméscope ne dispose pas de fonctions d'enregistrement et de lecture longue durée (LP).

Arrêt sur image (mode pause)

• Appuyez sur la touche (PLAY/STILL) pendant la lecture. Pour reprendre la lecture, appuyez de nouveau sur la touche (PLAY/STILL).

Remarque: pour éviter l'usage de la cassette et des têtes vidéo, cette caméscope s'arrête automatiquement s'il est là 5 minutes en mode pause.

Recherche d'une série

Appuyez sur la touche (FF) ou (REW) pendant la lecture. Pour reprendre la lecture normale, relachez la touche enoncée

Remise à zéro (VP-L710/l750/l750d/l770)

Cette fonction peut être utilisée lorsque l'indication "STOP" est affichée en mode magnétoscope. Vous pouvez avancer ou rembobiner vers le point 0:00:00 automatiquement.

1. Placez le commutateur sur la position PLAYER. Assurez-vous que "STOP" est affiché.
2. Appuyez sur la touche ZERO RETURN. "Z. RETN" s'affiche. La bande défile automatiquement vers l'avant ou vers l'arrière.

Remarque:

La remise à zéro ne fonctionne pas si le compteur indique déjà 0:00:00. En mode menu, réglez l'option C. RESET sur "0:00:00" au démarrage de la cassette ou à l'endroit de la série souhaitée. Si vous souhaitez revenir à ce point de la bande, appuyez sur la touche Z. RETURN lorsque la lecture est arrêtée.

Réglage de l'écran LCD

La procédure de réglage de l'écran LCD en mode Magnétoscope est identique à celle en mode Caméscope, sauf que le commutateur principal doit être placé sur la position PLAYER. (voir page 26)

Réglage du haut-parleur

Le haut-parleur est activé ou déactivé à l'ouverture et à la fermeture de l'écran LCD. Le réglage du haut-parleur ON/OFF fonctionne quand l'écran LCD est ouvert. Si le réglage est sur OFF, autrement dit si le haut-parleur est déactivé, celui-ci ne fonctionne pas, même après l'ouverture de l'écran LCD.

1. Placez le commutateur principal sur la position PLAYER.
2. Appuyez sur la touche MENU ON/OFF. La liste des menus s'affiche.
3. Sélectionnez l'option SPEAKER à l'aide du bouton UP/DOWN.
4. Appuyez sur ENTER pour modifier le réglage.
5. Appuyez de nouveau sur la touche MENU ON/OFF pour quitter l'écran de réglage de haut-parleur.

Contrôle du volume

Le volume du haut-parleur peut être contrôlé en tournant le bouton UP/DOWN pendant la lecture. Remarque : lorsque la liste des menus est activée, le volume ne peut pas être changé.

MENU

LCDADJUST

SPEAKER DISPLAY ON WL. REMOCON.... ON C. RESET.0:00:00 DISPLAYON WL. REMOCON.... ON C. RESET 0:00:00

EXIT: MENU

MENU

LCD_ADJUST SPEAKER DISPLAY WI REMOCI C. RESET.... EXIT: MENU LCD_ADJUST SPEAKER WI REMOCI C. RESET.... EXIT: MENU

Effets numériques spéciaux

L'utilisation des effets numériques spéciaux en mode Magnétoscope est identique à la procédure en mode Caméoscope, sauf que le commutateur principal doit être placé sur la position PLAYER. Reportez-vous aux pages 40 et 41. Remarque : les effets GHOST, STROBE, NEG., MIRROR, MOSAIC, CINEMA et 16:9(WIDE) ne sont pas disponibles quand votre caméoscope est en mode Magnétoscope. * Appuyez sur la touche DSE pour sélectionner l'effet désiré.

Nettoyage du viseur

1. Tirez le viseur, puis tournez la vis dans le sens inverse des aiguilles d'une montre.
2. Retirez l'oculaire.
3. Nettoyez l'oculaire et l'écran du viseur avec un chiffon doux et un coton-tige ou un aerosol à gaz sec.

1. Replacez l'oculaire sur le viseur.
2. Remettez la vis en place.

Nettoyage de l'écran LCD

Ouvrez l'écran et essuyez-le avec un chiffon doux. Veillez à ne pas endommager la surface de l'écran.

Nettoyage des têtes vidéo

Lorsque les images sont brouillées ou difficultés visibles, il se peut que les têtes video soient sales. Pour garantir un enregistrement de bonne qualité et des images nettes, nettoyez les têtes video.

a. Image normale. b, c. Image brouillée par des parasites. Dans ce cas, nettoyez les têtes vidéo avec une cassette de nettoyage de type sec.

1. Placez le commutateur sur la position PLAYER.
2. Insérez une cassette de nettoyage.
3. Appuyez sur la touche (PLAY/STILL).
4. Appuyez sur la touche ■ (STOP) au bout de 30 secondes environ. Vérifiez la qualité de l'image à l'aide d'une cassette.

Si l'image demeure de mauvaise qualité, répétez l'opération. Si le problème persiste, contactez votre revendeur le plus proche.

1. Zet de POWER schakelaar in de stand PLAYER.
2. Zet de schoonmaakcassette in de camcorder.
3. Druk op de (PLAY/STILL) toets.

Rangement du caméscope

1. Lors du rangement du caméscope, retirez le bloc batterie.
2. Conservez le caméscope à température ambiante dans un endroit aéré et sec.
3. Ne le laissez pas dans un endroit soumis à de fréquents changements de température (une voiture, par exemple).
4. Placez le caméscope dans une position stable.

• Transfert d'images numériques avec l'interface USB

Le port USB vous permet de transférer des images issues du caméscope, d'une cassette ou de la mémoire intégrée ou d'une carte. Utilisez la carte SmartMedia pour transférer les images directement sur votre PC sans utiliser de carte vidéo supplémentaire. La connexion USB permet de transférer les images sur votre PC

USB interface (VP-L770)

Unité centrale: Intel® Pentium II™ ou compatible Système d'exploitation: Windows® 98/98SE/ME/2000/XP Mémoire vive : 64 Mo ou supérieure CD-ROM: lecteur 4x ■ Affichage: carte vidéo 65000 couleurs ou supérieure Port USB disponible Disque dur: 4 Go (8 Go recommandé)

Système d'isolation

Intel Pentium II™ est une marque déposée d'Intel Corporation. Windows est une marque déposée de Microsoft Corporation. Tous les autres noms et marques sont la propriété de leurs détenteurs respectifs.

Ne branche pas le caméscope au PC avant d'avoir installé le programme. Si une autre caméra ou un scanner est branché, débranchez-les par avance. 33 Cette explication est fondée sur le système d'exploitation Windows®98SE.

Comment installer le programme

1. le programme d'installation s'exécute automatiquement une fois que le CD a été placé dans le lecteur de CD-ROM.

USB interface (VP-L770)

Si le programme d'installation ne s'exécute pas, double-cliquez sur le fichier install.exe lié présent sur le CD-ROM.

1. Cliquez sur pour installer le programme.
2. Suivez les instructions d'installation

1. La fenêtre ci-dessous indique le dossier d'installation du programme.
2. Par défaut, le programme est installé dans le dossier suivant. C:\Program Files\Samsung\USB Media 2.0

■ Cliquez sur pour changer de dossier.

1. Branchez le caméoscope au PC après avoir redémarré ce dernier.
2. Le PC détecte un nouveau matériel et installe automatiquement un pilote.
3. Lorsque le pilote est installé, l'installation est terminée.
4. Cliquez deux fois sur l'icône USB Media 2.0 sur le bureau Windows.

Le guide de l'utilisateur de USB Media 2.0 est inclus dans le CD d'accompagnement sous le format Portable Document Format (PDF) de Adobe. Il peut être visionné à l'aide du logiciel Acrobat Reader, qui est également inclus dans le CD. (Acrobat Reader est un logiciel gratuit de Adobe Systems, Inc.)

1. Branchez un câble USB sur le port USB du PC.
2. Branchez l'autre bout du câble USB à la prise USB du caméoscope.
3. Connectez le câble audio à la prise d'entrée de ligne du PC. Si le PC n'est pas équipé d'une telle prise, connectez le câble audio à la prise d'entrée du connecteur d'interface de données. Dans ce cas et selon le PC, il se peut que l'on entende un bruit.

Remarque

Si vous débranchez le cable USB du PC ou du caméoscope en cours de transfert, la transmission de données s'arrête et les données risquent d'être déteriorées. Si vous reliez le cable USB au PC via un HUB USB ou si vous reliiez le cable USB à d'autres appareils USB, le caméoscope risque de ne pas fonctionner correctement. Dans ce cas, retirez les autres appareils connectés en USB au PC et rebranchez le caméoscope.

Utilisation du caméscope à l'étranger

33 Chaque pays possède son propre système électrique et norme de couleur pour les téléviseurs. Avant d'utiliser votre caméscope à l'étranger, vérifie les points ci-après.

Sources d'alimentation

Vous pouvez connecter l'adaptateur de voir camescope à toute prise dont la tension est de 100V à 240V, 50/60 Hz. Si nécessaire, utilisez un adaptateur de prise de courant adapté à la forme de la prise de courant utilisée.

Norme de couleur

Vous pouvez contrôler l'image sur l'écran LCD ou dans le viseur. Cependant, pour visionner ou dupliquer vos enregistrements, le téléviseur ou le magnétoscope utilisé doit être aux normes PAL (modèles VP-L700U/L700/710/L750/L750D/L770) et posséder les connecteurs audio/vidéo appropriés.

Pays utilisant la norme PAL

Allemagne, Arabie Saoudite, Australie, Autriche, Belgique, Bulgarie, CEI, Chine, Danemark, Égypte, Espagne, Finlande, France, Grande-Bretagne, Grèce, Hong Kong, Hongrie, Île Maurice, Inde, Irak, Iran, Koweït, Libye, Malaisie, Pays-Bas, République slovaque, République tchèque, Roumanie, Singapour, Suède, Suisse, Syrie, Thaïlande, Tunisie, etc.

Pays utilisant la norme NTSC

Amérique centrale, Bahamas, Canada, Corée du Sud, États-Unis d'Amérique, Japon, Mexique, Philippines, Taiwan, etc.

Remarque: vous pouvez filmer partout dans le monde et visionner vos enregistrements sur votre écran LCD.

Avant de contacter le service après-vente, effectuez les simples vérifications suivantes. Elles peuvent vous épargner un appel inutile.

Diagnostic à l'écran

Affichage	Clignotement	Signification	Action
	Lent	Le bloc batterie est presque décharge.	Remplacez-le par un bloc charge.
	Rapide	Le bloc batterie est entièrement décharge.	Remplacez-le par un bloc charge.
TAPE END!	Lent	La cassette arrive bientôt à la fin de la bande.	Préparez une nouvelle cassette.
TAPE END!	Aucun	La cassette est arrivée en fin de bande.	Remplacez la cassette.
TAPE!	Lent	Aucune cassette n'est insérée dans le caméoscope.	Insérez-en une.
PROTECTION!	Lent	La cassette est protégée contre l'enregistrement.	Pour enregistrer, retirez la protection.
D.EMG C.EMG R.EMG L.EMG	Lent	Le caméoscope présente une erreur mécanique.	1. Éjectez la cassette. 2. Éteignez l'appareil. 3. Retirez la batterie. 4. Remettez la batterie en place. * Si le problème persite, contactez le SAV.
	Lent	De la condensation s'est formée à l'intérieur du caméoscope.	Voir page 67.

Pour résoudre un problème rencontré lors de l'utilisation de votre caméoscope, consultez le tableau ci-dessous. Si ces instructions ne vous permettent pas de résoudre le problème, notez :

la référence du modèle et le numéro de série indiqués sous le caméscope, - numéro de garantie, si elle est toujours valable.

Puis, contactez votre SAV ou le revendeur le plus proche.

Symptôme	Explication/Solution
Vous ne pouvez pas allumer le caméoscope.	◆ Vérifiez le bloc batterie (voir page 19) ou l'adaptateur secteur. (voir page 18)
La touche START/STOP ne fonctionne pas lors de l'enregistrement.	◆ Vérifiez que le commutateur principal est en position CAMERA. ◆ Vous ave assistant la fin de la cassette. ◆ Vérifiez la languette de protection sur la cassette. (voir page 22)
Le caméoscope s'éteint automatiquement.	◆ Vous ave laissé le caméoscope sur STANDBY pendant plus de 5 minutes sans l'utiliser. (voir page 24) ◆ Le bloc batterie est complètement déchargé. (voir page 21)
Le bloc batterie se décharge rapidement.	◆ La température ambiente est trop BASSE. (voir page 21) ◆ Le bloc batterie n'a pas été complètement rechargé. (voir page 19) ◆ Le bloc batterie n'est plus utilisable et ne peut plus être rechargé. Utilisez un autre bloc batterie.
Vous ne pouvez pas éjecter la cassette de son compartment.	◆ Le bloc batterie est complètement déchargé. ◆ Une erreur mécanique s'est peut-être produit. (voir page 64)
La date et l'heure clignotent plus de 2 fois en mode Caméoscope.	◆ La pile au lithium n'est pas installée ou est complètement déchargée. (voir page 17)
La lecture de l'image n'est pas de bonne qualité.	◆ Les têtes video sont peut-être sales. (voir page 58)

Symptôme	Explication/Solution
Vous ne pouvez rien faire avec le caméoscope.	◆ Une erreur mécanique s'est peut-être produit. (voir page 64)
Une bande verticale apparait lorsque vous filmez un sujet lumineux sur un fondASFERCHE (une bougie, par exemple).	◆ Le contraste entre le sujet et le fond est trop important. Le caméoscope ne peut pas filmer normalement.Eclairez l'arrêt-plan pour réduire le contraste ou utilisez la fonction BLCpendant que vous filmez. (voir page 37)
L'image à l'écran LCD n'est pas de bonne qualité.	◆ Si vous filmez directement au soleil, utilisez le viseur. (voir page 7)◆ Ajustez l'écran LCD. (voir page 26)
L'image dans le viseur est floue.	◆ La mise au point du viseur n'a pas été effectué. Tournez l'anneau de mise au point du viseur, jusqu'à ce que les indications apparaissant dans le viseur soient bien nettes. (voir page 27)
La bande ne défile pas lorsque vous appuyez sur les touches PLAY,F.F ou REW.	◆ Placez le commutateur principal sur la position PLAYER.◆ Vérifiez si vous avez atteint le début ou la fin de la cassette.
L'image n'apparait pas dans le viseur.	◆ L'écran LCD est ouvert.
Aucun son n'est émis par le haut-parleur lors de la lecture de la cassette.	◆ Assurez-vous que le haut-parleur est activé. (voir page 56)
La date, l'heure et le titre ont disparu, bien qu'ils aient été pré-réglicés.	◆ La pile au lithium n'est pas installée ou est complètement déchargee. (voir page 17)

Condensation d'humidité

Un changement soudain de température peut entraîner la formation de buée à l'intérieur de l'appareil, sur la surface de la cassette ou sur les lentilles. Ce peut être le cas, lorsque vous passerez d'un extérieur froid à un intérieur chaud ou d'un intérieur froid à un extérieur chaud. Dans ce cas, la bande peut coller aux têtes vidéo et être endommagée ou l'appareil risque de ne pas fonctionner correctement. Pour éviter de tels dommages, le caméscope est doté d'un capteur d'humidité. S'il y a de l'humidité dans le caméscope, "DEW( [ ])" s'affiche. Dans ce cas, aucune des fonctions, sauf l'éjection de la cassette, ne peut fonctionner. Ouvrez le compartiment de la cassette et laissez l'appareil dans un endroit chaud et sec pendant au moins deux heures. Effectuez la procédure ci-après lorsquela mention DEW apparait intermittemment et que vous souhaitez néanmoins filmer. Assurez-vous que la condensation a complètement disparu.

1. Retirez le bloc batterie.
2. Retirez la pile au lithium.
3. Remettez en place la pile au lithium.
4. Remettez en place le bloc batterie.

L'apparence extérieure et les specifications techniques de l'appareil peuvent être modifiées sans avis préalable.

Système	VP-L700U/L700/L710/L750/L750D/L770
Système d'enregistrement	Vidéo: 2 têtes rotatives à balayage FM hélicoidal
Signal matériel	Audio: système FM mono
Cassette	couleur PAL, norme CCIR
	VP-L700U: 8 mm,
	VP-L700/L710/L750/L750D/L770: Hi8 ou 8 mm
	SP: 20,051 mm/sec
	Enregistrement: SP seulement Lecture: SP
	P5-120: 120 min.
	P5-120: 8 min. environ
Vitesse de bande	CCD
Mode de vitesse	22x
Durée d'enregistrement	3,6 à 79,2 mm
Durée d'avance rapide/ remboinage	1,6
Dispositif d'image	46 mm
Facteur du zoom optique	Interne
Longueur focale: f	Macro grand angle automatique
F	0,3 lux (visible)
Diamètre du filtre	0,3 lux (visible)
Système de mise au point Macro	Micro
Luminosité minimale
Écran LCD
Taille de l'écran	2,5 pouces/123K
Méthode	TFT
Connecteurs
Sortie matériel	Mini-jack, 1 Vp-p, 75 ohms, asymétrique
Sortie audio	Mini-jack, 7,7 dBs, Impédance: moins de
820 ohms
Microphone externe	Monophonique Ø3,5 (VP-L750/L750D/L770)
Généralités
Alimentation	DC 8,4 V (1,5 A)
Consommation	VP-L700U/L700/L710: 5,4W,
*Conditions :LCD où, viseur non	VP-L750/L750D/L770: 5,9W
Micro interne	À condensateur, omnidirectionnel
Haut-parleur interne	Dynamique, 0,5'W standard
Température de fonctionnement	0°C à 40°C
Dimensions (L × H × P)	101 × 104 × 174 mm
Poids	780 g

Pour toute information ou tout renseignement complémentaire sur nos produits, notre service consommateurs est à votre disposition au :

service consommateurs :

N°Indigo 0825 0865 65

0,15∈ TTC/MN

Vous pouvez également vous connecter à notre site Internet: www.samsung.fr

Cet appareil est garanti un an pièces et main d'œuvre pour la France (métropolitaine)

La facture d'achat faisant office de bon de garantie.

CE CAMESCOPE EST DISTRIBUTE PAR :

SAMSUNG

ELECTRONICS

*Samsung Electronics' Internet Home Page

United Kingdom http://www.samsung.co.uk

France http://www.samsung.fr

Australia http://www.samsung.com.au

Germany http://www.samsung.de

Suède http://www.samsung.se

Poland http://www.samsung.com.pl

Spain http://www.samsung.es

Italy http://www.samsung.it

SAMSUNG

ELECTRONICS
