VP-DX1000 - Caméscope SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméscope DVD 3,5 pouces (8 cm) - Enregistrement direct sur DVD
Format d'enregistrement	DVD-VIDEO (MPEG2 en mode caméscope), MPEG4 en mode photo numérique (SD-VIDEO)
Types de disques DVD compatibles	DVD-RW, DVD+RW, DVD-R, DVD+R DL (double couche) 3,5 pouces
Écran LCD	Écran 2,7 pouces format large 16:9 avec 112 000 pixels - Pivotant 270° pour angles de visionnement multiples
Zoom optique / Zoom numérique	Zoom optique 34X avec interpolation numérique jusqu'à 1200X - Objectif grand angle Samsung haute performance
Alimentation électrique	Batterie lithium-ion rechargeable 7,4 V - Chargeur secteur avec connecteur de mise à la terre
Capacité de stockage	Jusqu'à 120 minutes d'enregistrement par DVD (format MPEG2 standard)
Fonctions principales	Enregistrement vidéo DVD, mode photo numérique, lecture vidéo intégrée, Voice Plus (ajout de voix), DV Media PRO (affichage sur PC), fonction Webcam
Connectivité	Connexion USB pour transfert vers ordinateur, entrée vidéo/audio pour Voice Plus, sortie HDMI/AV pour visualisation
Pièces d'accès rapide	Batterie lithium-ion, disques DVD vierges (DVD-RW ou DVD+RW), chargeur secteur, câbles USB et AV
Sécurité et certifications	Produit laser classe 1 - Ne pas exposer à l'eau, éviter les températures extrêmes (humidité, flammes, rayons directs du soleil)
Entretien	Nettoyer l'objectif avec un chiffon microfibre doux - Utiliser uniquement sur batterie complètement chargée pour les enregistrements importants
Utilisation recommandée	Caméscope professionnel compact pour enregistrement événementiel, voyages et créations personnelles avec qualité vidéo DVD native

FOIRE AUX QUESTIONS - VP-DX1000 SAMSUNG

Quelle est la différence entre le zoom optique 34X et le zoom numérique 1200X ?

Le zoom optique 34X utilise les lentilles de l'objectif Samsung pour un rapprochement sans perte de qualité. Le zoom numérique 1200X prolonge ce rapprochement par logiciel, mais avec interpolation - idéal pour les détails, mais avec moins de netteté. Pour les meilleures images, préférez le zoom optique.

Quels types de DVD puis-je utiliser avec le VP-DX1000 ?

Le VP-DX1000 accepte les DVD-RW (réinscriptibles), DVD+RW, DVD-R et DVD+R DL (double couche) en 3,5 pouces. Les disques réinscriptibles (RW) sont recommandés pour tester l'appareil avant d'utiliser des disques définitifs (R).

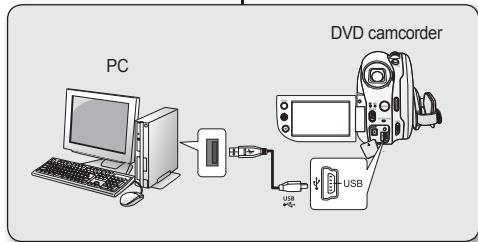

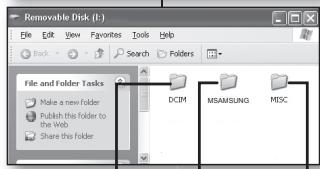

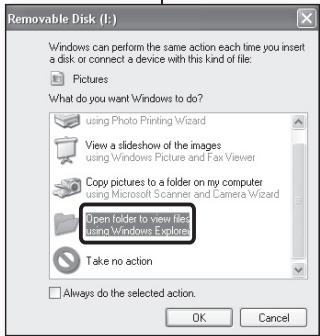

Comment transférer mes enregistrements DVD sur l'ordinateur ?

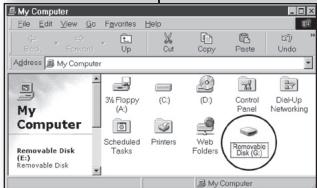

Connectez le caméscope à votre ordinateur avec le câble USB fourni. Utilisez le logiciel DV Media PRO inclus pour accéder aux fichiers MPEG2 (mode caméscope) ou MPEG4 (mode photo). Vous pouvez alors copier les fichiers vidéo sur votre disque dur.

Qu'est-ce que la fonction Voice Plus ?

Voice Plus permet d'ajouter une narration audio à vos enregistrements vidéo. Connectez le caméscope à un moniteur TV et utilisez le microphone pour enregistrer votre voix synchronisée avec la vidéo existante.

Puis-je utiliser le VP-DX1000 comme webcam sur mon ordinateur ?

Oui, grâce à la fonction DV Media PRO, vous pouvez connecter le caméscope à votre ordinateur et l'utiliser en tant que webcam PC pour les appels vidéo ou les conférences en ligne.

Combien de temps puis-je enregistrer sur un seul DVD ?

Un DVD 3,5 pouces standard en format MPEG2 (mode caméscope) offre environ 120 minutes d'enregistrement continu. La qualité reste en haute définition DVD tout au long de l'enregistrement.

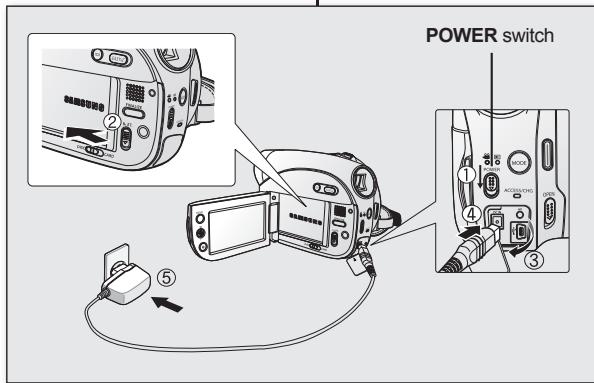

Comment charger correctement la batterie lithium-ion ?

Branchez le chargeur sur une prise secteur équipée d'une mise à la terre. Insérez la batterie dans le logement prévu et attendez la charge complète (voyant d'alimentation à l'écran). Ne laissez pas les piles exposées à la chaleur directe ou aux flammes.

Que faire si l'écran LCD reste noir ?

Vérifiez que la batterie est complètement chargée. Appuyez sur le bouton d'alimentation et vérifiez que l'appareil est en mode enregistrement ou lecture. Si le problème persiste, réinitialisez l'appareil via le menu de paramètres.

L'écran LCD pivotant peut-il se bloquer à des angles différents ?

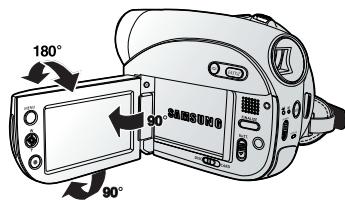

Oui, l'écran 2,7 pouces peut pivoter jusqu'à 270 degrés et se bloquer aux angles dont vous avez besoin pour un cadrage en mode selfie ou pour des angles de vue créatifs.

Comment protéger mon caméscope DVD Samsung VP-DX1000 ?

Évitez l'exposition à l'eau et l'humidité. Ne l'exposez pas à des températures extrêmes, aux rayons directs du soleil ou aux flammes. Nettoyez régulièrement l'objectif avec un chiffon microfibre doux. Utilisez une housse de protection lors du transport.

MODE D'EMPLOI VP-DX1000 SAMSUNG

Manuel d'utilisation

Caméscope DVD

Imaginez toutes les possibilités

Nous vous remercions d'avoir choisi ce produit Samsung.

Pour bénéficier d'un service plus complet, veuillez enregistrer votre produit à l'adresse

www.samsung.com/global/register

Principales caractéristiques de notre caméscope DVD

Caméscope DVD 3,5 pouces

Enregistrement au format DVD-Vidéo sur disques DVD-RW/+RW/-R/+R DL (double couche) 3,5 po (8 cm).

Large écran LCD 2,7 po, format 16/9e (112 000 pixels)

Un large écran LCD 2,7 pouces, 16/9e, présente une excellente netteté de visionnement avec une résolution améliorée. L'afficheur à cristaux liquides de 112 000 pixels pivote sur 270 degrés et

offre des angles de visionnement multiples permettant de fournir des images nettes et détaillées, adaptées à la surveillance et à la reproduction. Son format grand écran 16/9e facilite considérablement la prise de vue et la composition d'images.

Capture d'images à des distances imperceptibles à l'œil nu (zoom optique 34X / zoom numérique 1200X)

Extrêmement performants, les objectifs grand angle de Samsung autorisent un cadre large d'objets rapprochés sans sacrifier à la qualité de l'image. De plus, l'interpolation du zoom numérique permet de réaliser des prises de vue très rapprochées qui sont plus nettes et moins déformées qu'avec les anciens zooms numériques.

Visualisation des images sur ordinateur et utilisation d'une Webcam

Grâce à la fonction DV Media PRO, affichez sur l'ordinateur vos images enregistrées et utilisez la WebCam en connectant le caméscope DVD à votre ordinateur. pages 91~98

Voice Plus

Ajoutez de la voix à vos images vidéo en reliant le caméscope DVD à un moniteur TV. →page 89

Consignes de sécurité

Description des icônes et symboles contenus dans ce manuel :

AVERTISSEMENT	Signale un risque de mort ou d'accident corporel grave.
ATTENTION	Signale un risque potentiel d'accident corporel ou de dommage matériel.
ATTENTION	Pour limiter les risques d'accidie, d'expllosion, de décharge électrique ou d'accident corporel lors de l'utilisation de votre caméoscope, respectez les consignes de sécurité élémentaires suivantes :
	Signale des astuces ou des pages de référence susceptibles de vous aider à faire fonctionner le caméoscopev.

Ces symboles d'avertissement sont insérés à ces endroits afin de prévenir les accidents corporels pour soi et les autres.

Veillez à les respecter scrupuleusement. Après avoir lu cette section, conservez-la dans un endroit sûr pour vous y référer ultérieurement.

Précautions

Avertissement !

Le caméscope doit toujours être branché sur une prise murale secteur avec un connecteur de mise à la terre. - Les piles ne doivent pas être exposées à une source de chaleur excessive, notamment aux rayons directs du soleil ou aux flammes.

Attention

Il existe un risque d'explosion lié au remplacement incorrect des piles. Les piles doivent être remplacées par des piles de même type ou de type équivalent.

Pour déconnecter l'appareil de la tension secteur, il suffit de débrancher la fiche de la prise murale. Par conséquent, celle-ci doit être facilement accessible.

Informations importantes relatives à l'utilisation du produit

AVANT D'UTILISER LE CAMESCOPE

• Ce caméscope DVD enregistre les séquences vidéo au format MPEG2 en mode caméscope DVD, au format MPEG4 en mode appareil photo numérique avec une définition standard (SD-VIDEO).
• Notez que ce caméscope DVD n'est pas compatible avec d'autres formats vidéo numériques.
• Avant d'enregistrer une réserve importante, procédez à un test d'enregistrement.

Reproduisez cet essai d'enregistrement afin de vérifier que les données vidéo et audio ont été correctement enregistrées.

Les contenus enregistrés ne font l'objet d'aucun dédommagement :

Samsung ne saurait être tenu responsable des dommages survenus à la suite de l'échec de reproduction d'un enregistrement en raison d'une défaillance du caméscope DVD ou de la carte mémoire. Samsung n'est aucunement responsable de vos enregistrements vidéo ou audio. - Les données d'enregistrement peuvent se perdre en raison, notamment, d'une mauvaise manipulation du caméscope DVD ou de la carte mémoire. Samsung n'assume aucune responsabilité et n'offre aucune compensation pour les dégâts occasionnés par la perte de données enregistrées.

• Faites une copie de sauvegarde de vos données enregistrées les plus importantes.

Protégez toutes vos données enregistrées importantes en copiant les fichiers concernés sur ordinateur. Nous vous recommandons également de copier ces fichiers depuis votre ordinateur vers un autre support d'enregistrement à des fins de stockage. Reportez-vous au guide d'installation relative à l'installation du câble et aux connecteurs USB.

• Droits d'auteur : Notez que le caméscope DVD est réservé au seul usage personnel.

Les données enregistrées sur la carte du caméscope DVD à l'aide d'autres supports ou périphériques numériques/analogiques sont protégées par la loi sur le droit d'auteur et ne sauraient être utilisées sans l'autorisation du propriétaire du droit concerné, sauf pour usage personnel. Même lorsque vous enregistrez, pour votre usage personnel, un événement tel qu'un spectacle, une performance ou une exposition, nous vous recommandons d'obtenir préalablement une autorisation pour ce faire.

Le présent manuel d'utilisation couvre les modèles VP-DX100(i)/DX100H/ DX102/DX103(i)/DX104/DX105(i). Notez que les modèles dont les noms comportent un « i » sont dotés d'une fonction « Analogue In » (Entrée analogue). Les systèmes VP-DX103(i)/DX104/DX105(i) disposent de deux supports de stockage, d'un disque et d'une carte. Bien que les modèles VP-DX100(i)/DX100H/ DX102/DX103(i)/DX104 et DX105(i) soient différents du point de vue de leur apparence extérieure, ils fonctionnent de manière similaire. Les illustrations utilisées dans ce manuel d'utilisation sont celles du VP-DX105(i). - Les affichages représentés dans le présent manuel peuvent ne pas correspondre à celles que vous voyez sur l'écran LCD. - La conception et les spécifications du caméscope et d'autres accessoires peuvent changer sans préavis.

MARQUES APPOSEES EN REGARD DES

• Certaines fonctions de ce caméscope DVD sont indisponibles en cas d'utilisation de carte mémoire ou de disque.

Reportez-vous aux marques apparaissant à droite, au-dessus des différentes fonctions, afin de déterminer si les cartes mémoire ou les disques sont compatibles avec la fonctionnalité concernée. Aidez-vous de ces marques pour identifier les fonctions et les opérations compatibles avec les cartes mémoire et les disques que vous utilisez.

REMARQUES CONCERNANT LA MARQUE DE COMMERCE

• Les noms commerciaux et les marques déposées mentionnés dans ce manuel ou toute autre documentation fournie avec votre produit Samsung sont la propriété de leurs détenteurs respectifs.
• Windows® est une marque déposée ou une marque de commerce de Microsoft Corporation aux États-Unis et dans d'autres pays. Macintosh est une marque de commerce de Apple Computer Inc. Tous les autres noms de produit mentionnés dans le présent document sont susceptibles d'être des noms commerciaux ou des marques déposées appartenant à leurs propriétaires respectifs.
• En outre, les symboles "TM" et "R" n'apparaissent pas systématiquement dans ce manuel.

Fabriqué sous licence de Dolby Laboratories. - "Dolby" et le symbole du Double D sont des marques de commerce de Dolby Laboratories.

Certaines portions de ce logiciel sont sous copyright © 2006 The FreeType Project. Site Web : http://www.freetype.org. Tous droits réservés.

À PROPOS DE CE MODE D'EMPLOI

Ce mode d'emploi couvre les modèles VP-DX100(i)/DX100H/DX102/DX103(i)/DX104/DX105(i). Veuillez noter que les modèles VP-DX100(i)/DX100H/DX102/DX103(i)/DX104 et DX105(i) peuvent différer en apparence, mais ils fonctionnent de la même manière. Les illustrations de ce manuel sont basées sur le modèle VP-DX105(i). - Les affichages de ce manuel peuvent ne pas être exactement identiques à ceux que vous voyez sur l'écran LCD. - La forme et les spécifications techniques du caméscope et de ses accessoires peuvent être modifiées sans préavis.

SYMBOLES UTILISÉS DANS CE MANUEL

Précautions d'utilisation

REMARQUE IMPORTANTE

Manipulez l'afficheur à cristaux liquides (LCD) avec le plus grand soin :

L'écran LCD est un dispositif d'affichage très fragile : ne lui appliquez pas de pression excessive, ne le frappez pas et ne l'entaillez pas avec un objet pointu. - En appuyant sur la surface de l'écran LCD, vous risquez de créer des irrégularités au niveau de l'affichage. Si ces déformations ne disparaissent pas, il faudra éteindre le caméscope, patienter quelques instants puis rallumer l'appareil. - Ne placez pas le caméscope en appui contre son écran LCD lorsque celui-ci est déployé. Rabattez l'écran LCD lorsque vous n'utilisez pas le caméscope.

Ecran à cristaux liquides :

L'écran LCD s'assombrit quelque peu lorsque le caméscope est à basse température, dans un climat froid ou à l'allumage. L'affichage retrouve sa luminosité normale lorsque la température interne du caméscope augmente à nouveau. Ceci n'affecte absolument pas les images conservées sur le support de stockage. Il n'y a donc aucune inquiétude à ce sujet.

Tenez le caméscope DVD correctement :

• Évitez de saisir le caméscope DVD par l'écran LCD pour le soulever : la visée ou l'écran LCD risquent de se détacher et le caméscope DVD peut tomber.

Évitez de soumettre le caméscope DVD à des impacts :

• Ce caméscope DVD est un appareil de haute précision. Évitez soigneusement de le heurter contre un objet dur ou de le laisser chuter.
• N'utilisez pas le caméscope DVD sur un trépied dans des endroits sujets aux vibrations ou aux impacts violents.
• Prenez garde au sable et à la poussière !

Le sable fin et la poussière qui pénètrent dans le caméscope DVD ou l'adaptateur secteur risquent de provoquer des dysfonctionnements et des défaillances matérielles.

• Prenez garde à l'eau et à l'huile !

L'eau ou l'huile qui s'infiltrent dans le caméscope DVD ou l'adaptateur secteur risquent de provoquer des décharges électriques, des dysfonctionnements et des défaillances matérielles.

• Réchauffement de la surface de l'appareil :

La surface du caméscope DVD s'échauffe légèrement en cours d'utilisation, mais il ne s'agit pas là d'une défaillance.

Soyez attentif à la température ambiante :

L'utilisation du caméscope DVD dans un environnement où la température est supérieure à 60 °C (140 °F) ou inférieure à 0 °C (32 °F) entraîne un dysfonctionnement au niveau des opérations d'enregistrement et de lecture. - Évitez de laisser trop longtemps le caméscope DVD sur la plage ou dans un véhicule clos où la température est très élevée, au risque de provoquer des dysfonctionnements.

Ne pointez pas l'objectif directement vers le soleil :

• L'exposition de l'objectif aux rayons directs du soleil peut causer le dysfonctionnement du caméscope DVD ou provoquer un incident.
• N'exposez jamais l'écran LCD du caméscope DVD à la lumière directe du soleil, au risque de provoquer des dysfonctionnements.

N'utilisez jamais le caméscope DVD à proximité d'un téléviseur ou d'une radio :

• Cela peut introduire du bruit et des interférences au niveau de l'affichage et de la diffusion radio.

• N'utilisez jamais le caméscope DVD à proximité de puissantes ondes magnétiques ou radio :

L'utilisation du caméscope DVD près d'un champ d'ondes magnétiques ou puissantes, comme par exemple à proximité d'un pylône radio ou d'appareils électriques, risque de provoquer du bruit dans les données vidéo et audio en cours d'enregistrement. Le bruit généré de ce fait peut également affecter la qualité de l'image et du son durant la reproduction de séquences vidéo et audio normalement enregistrées. Dans le pire des cas, cela peut entraîner le dysfonctionnement du caméscope DVD.

Évitez d'exposer le caméscope DVD à la suie ou à la vapeur :

• La suie épaisse et la vapeur condensée endommagent le boîtier du caméscope DVD et provoquent le dysfonctionnement de l'appareil.

N'utilisez jamais le caméscope DVD dans un environnement de gaz corrosif :

L'utilisation du caméscope DVD dans un environnement exposé aux gaz d'échappement produits par les moteurs à essence ou au diesel, ou exposé à des gaz corrosifs tels que le sulfure d'hydrogène, risque de corroder les bornes internes et externes de l'appareil et d'entraver le bon fonctionnement de celui-ci. Cela peut également attaquer les bornes des piles et empêcher la mise sous tension de l'unité.

Évitez d'exposer le caméscope DVD aux pesticides :

Les pesticides pénétrant dans le caméscope DVD peuvent salir l'objectif du capteur laser et, dans ce cas, affecter le fonctionnement normal de l'appareil. Avant d'utiliser un pesticide, éteignez le caméscope DVD et recouvrez-le d'une feuille de vinyle.

N'utilisez pas de produit nettoyant pour l'objectif 3,5 pouces (8 cm) :

• Il ne sera pas nécessaire de nettoyer l'objectif du caméscope DVD si celui-ci est utilisé de façon normale.
• L'utilisation d'un produit de nettoyage pour l'objectif 3,5 pouces (8 cm) peut provoquer le dysfonctionnement du caméscope DVD.
• Évitez de toucher l'objectif du bloc de capteur laser.

Si vous touchez directement l'objectif du bloc de capteur laser, vous pourrez provoquer un dysfonctionnement de l'appareil. Le bloc de capteur laser n'est pas garanti contre les dommages occasionnés par une mauvaise utilisation. Soyez donc très prudent lorsque vous faites fonctionner le caméscope.

Évitez de nettoyer le corps du caméscope DVD avec du benzène ou du solvant : Le revêtement extérieur de l'appareil risque en effet de s'écailler et la surface du boîtier de se dégrader. - Gardez la carte mémoire hors de portée des enfants afin que ceux-ci ne l'avalent.

Comment éliminer ce produit

(déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européenne et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

09 Accessoires fournis avec votre caméscope DVD 10 Vue avant et de droite 11 Vue de gauche et dessus 12 Vue arrière et dessous

PRÉPARATIFS 13

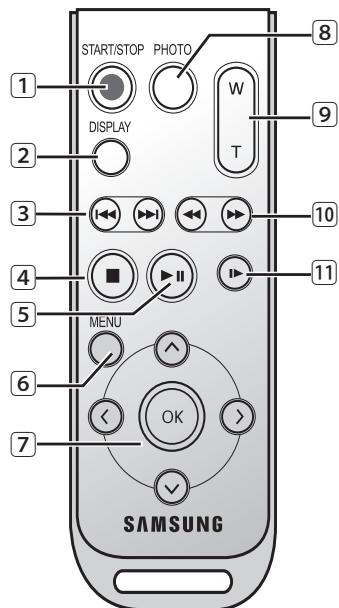

13 Télécommande (VP-DX102/DX104/DX105(i) uniquement) 14 Installation de la pile bouton 15 Comment tenir le caméscope DVD 16 Chargement du bloc-piles 21 Fonctionnement de base du caméscope DVD 22 Témoins d'écran 26 Utilisation de la touche d'écran (I□) 26 Utilisation du levier de commande 27 Utilisation de l'écran LCD 27 Utilisation du viseur 28 Réglage initial: Langue d'affichage à l'écran, date et heures

Mode caméscope DVD: AVANT DE DÉBUTER L'ENREGISTREMENT

30 Sélection du support de stockage (VP-DX103(i)/DX104/DX105(i) uniquement) 30 Insertion et retrait de disque 32 Durée d'enregistrement

30

INTRODUCTION AUX FONCTIONS DE BASE

06

DÉCOUVREZ VOTRE CAMÉSCOPE DVD

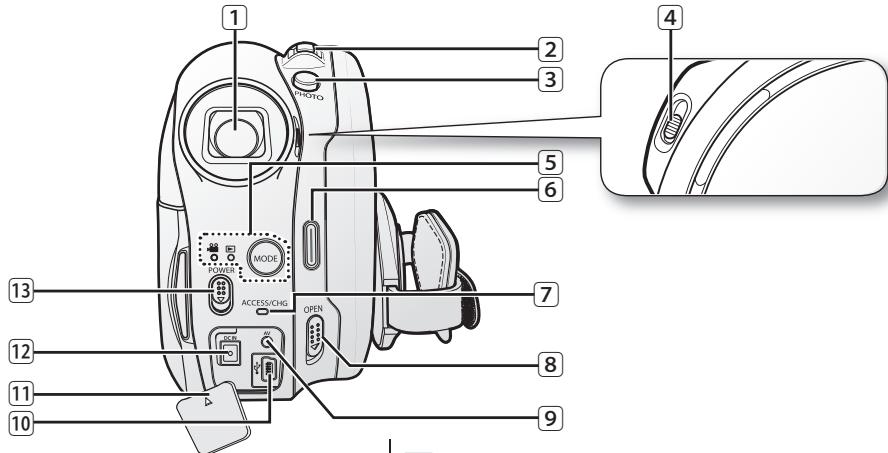

09 Contenu de l'emballage du caméscope DVD 10 Vue de face et de droite 11 Vue de gauche et de dessous 12 Vue de dos et de dessus

PRÉPARATION 13

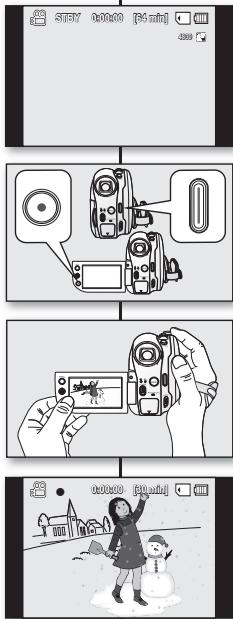

33 Enregistrement de vidéos 35 Enregistrement facile pour les débutants (Mode EASY.Q) 36 Capture d'instantanés durant la lecture d'images vidéo (VP-DX103(i)/DX104/DX105(i) uniquement) 37 Zoom 38 Lecture de vidéos

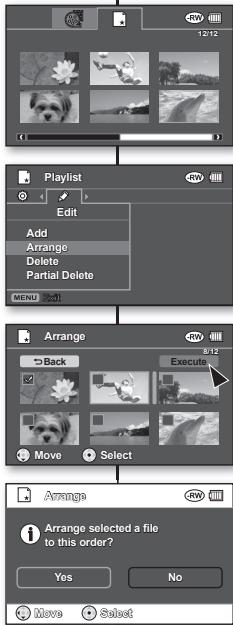

MODE CAMÉSCOPE DVD: MONTAGE DES IMAGES VIDÉOS

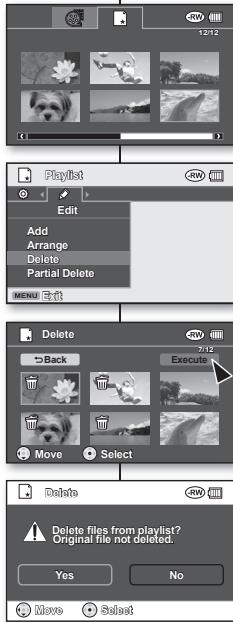

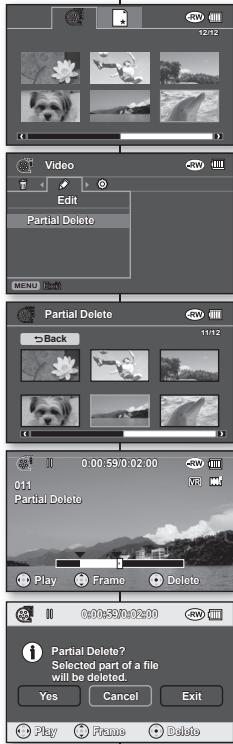

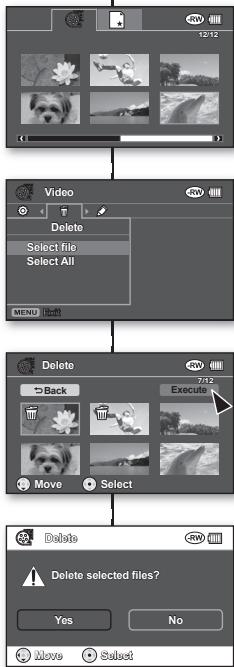

40 Suppression d'images 41 Suppression d'une partie de l'image vidéo (suppression partielle) 42 Liste de lecture

40

Mode caméscope DVD: GEST. DISQUE

47

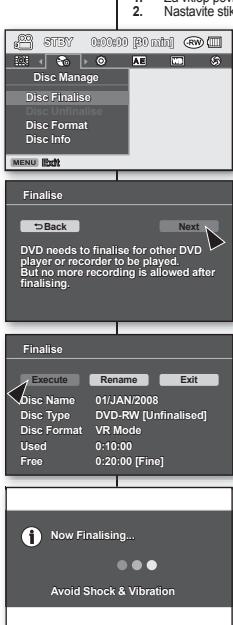

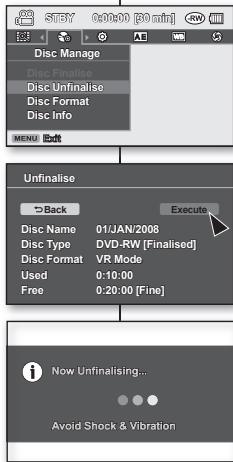

47 Final. Disque 49 Non fin. disque 50 Formatage d'un disque 51 Informations relatives aux disques

NAcin DVD- 33 Snemanje video KAMKORDERJA: 35 Preprosto smenanje za zaetnike (naclin EASY.Q) SNEMANJE/ 36 Zajemanje mirujoich sik med predvajanjem video (samo za VPDX103(i)/DX104/DX105(i)) PREDVAJANJE 37 Primik in odmik 38 Predvajanje video NAČIN DVD- 40 Brisanje sik KAMKORDERJA: 41 Brisanje razdelka videoa (delno brisanje) UREJANJE VIDEA 42 Seznam 40 NACIN DVD- 47 Zaklučevanje plošće KAMKORDERJA: 49 Preklic zaklučevanja plošće UPRAVLJANJE 50 Format plošće PLOŠČ 51 Informacije o plošće

table des matières

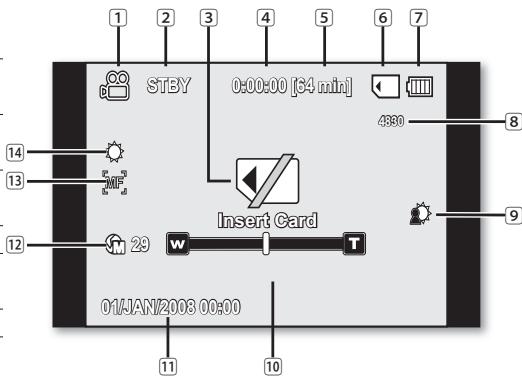

MODE APPARELPHOTO NUMERIQUE(VP-DX103(i)/DX104/DX105(i)UNIQUEMENT)

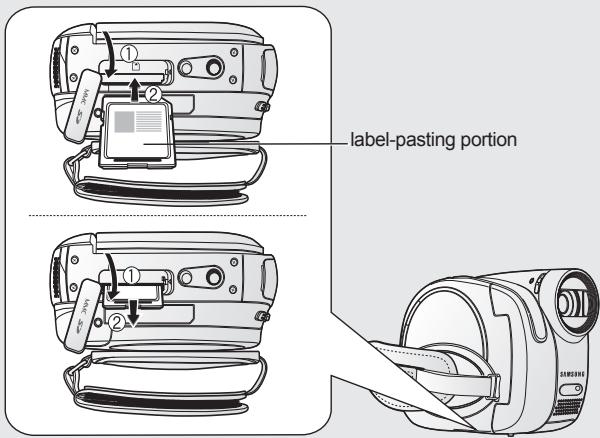

52 Insertion et éjection d'une carte mémoire 55 Durée d'enregistrement et nombre d'images 56 L'enregistrement de videos 57 Prise de photos 58 Lecture de videos 59 Visionnage des photos 60 Protection contre la suppression accidentelle 61 Suppression d/images

UTILISATION DES ELEMENTS DE MENU

62

62 Manipulation des menus 63 Eléments de menu 65 Elements du menu d'enregistrement 78 Eléments du menu de lecture 78 Reglages des éléments de menu

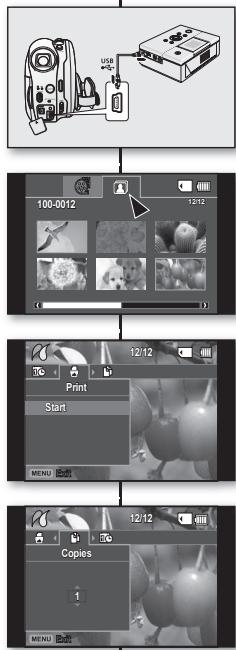

IMPRESSION D' IMAGES PHOTOS (VP-DX103(i)/ DX104/DX105(i) UNIQUEMENT)

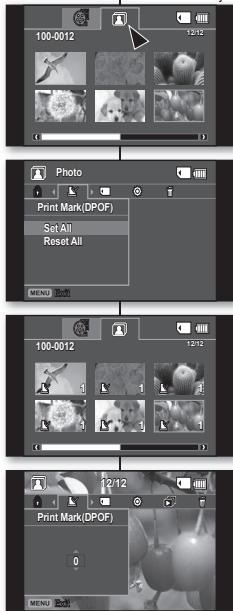

83 Paramètres d'impression DPOF 84 Impression en direct avec PictBridge

83

inhoudsopgave

NACIN DIGITALNE KAMERE (SAMO ZA VP-DX103 (i)/DX104 (i)/DX105 (i))

52

52 Insertion et éjection de la carte mémoire 55 Durée d'enregistrement et nombre de photos 56 Enregistrement vidéo 57 Prise de photos 58 Lecture vidéo 59 Affichage des photos 60 Protection contre la suppression accidentelle 61 Suppression de photos

UTILISATION DES ÉLÉMENTS DU MENU

62

62 Gestion des menus 63 Éléments du menu 65 Enregistrement des éléments du menu 78 Lecture d'un élément du menu 78 Définition des éléments du menu

IMPRESSION DE PHOTOS (UNIQUEMENT POUR VP-DX103(i)/DX104/DX105(i))

83

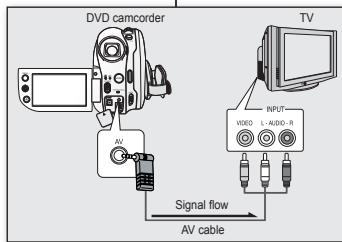

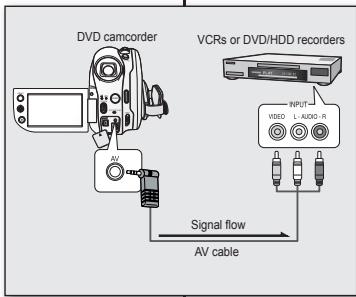

86 Connexion à un téléviseur 88 Copie sonore des images sur un magnétoscope ou un lecteur DVD/HDD 89 Utilisation de Voice Plus 90 Enregistrement (copie) d'un programme TV ou de contenus externes sur un disque (VP-DX100i/DX103i/DX105i uniquement)

CONNEXION À UN ORDINATEUR (VP-DX103(i)/DX104/DX105(i) UNIQUEMENT)

91

91 Configuration du système 92 Installation du DV Media PRO 94 Raccordement du câble USB 95 Affichage du contenu du support de stockage 97 Transfert de fichiers du caméscope DVD vers votre ordinateur 98 Utilisation de la fonction Webcam

ENTRETIEN ET INFORMATIONS SUPPLÉMENTAIRES

DÉPANNAGE

99 Entretien 100 Informations supplémentaires 103 Utilisation du caméscope DVD à l'étranger

104 Dépannage

CARACTÉRISTIQUES TECHNIQUES

Connexion à des appareils AV

Introduction aux fonctionnalités de base

Ce chapitre vous présente les fonctionnalités de base de votre caméscope DVD. Reportez-vous aux pages de référence pour plus de détails.

Introduction aux fonctionnalités de base

Étape 1 : Préparatifs

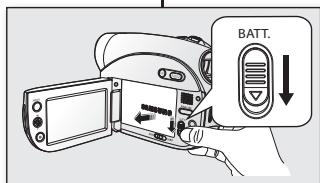

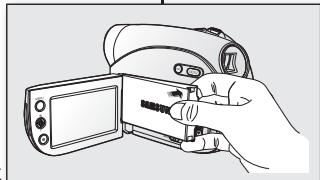

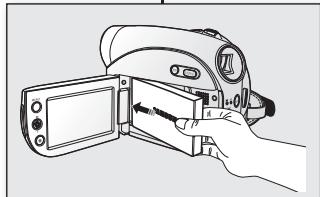

• Chargement du bloc-piles → page 18

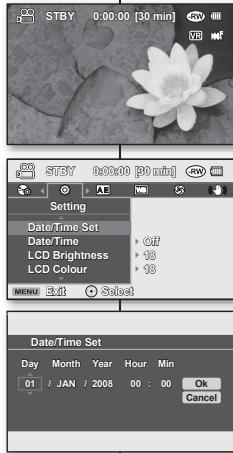

• Configuration de la langue OSD et du format date/heure.
• pages 28, 29
• Sélection du support de stockage (DISQUE ET CARTE) (VP-DX103(i)/DX104/DX105(i) uniquement) - page 30. Vous avez la capacité d'enregistrer des images vidéo et des photos sur tout support.
• Cependant, vous ne pouvez réaliser des photos qu'à partir de la carte mémoire. En effet, les disques DVD ne prennent pas en charge le mode photo.
• Avant d'acquérir une carte mémoire, reportez-vous aux pages 52 à 54 pour vous renseigner sur les cartes compatibles avec l'appareil.

Étape 1 : Préparation

Chargement de la batterie → page 18. Réglage de la langue d'affichage, de la date et de l'heure → pages 28, 29. Sélection du support de stockage (DVD et CARTE) (uniquement pour VP-DX103(i)/DX104/DX105(i)) → page 30. Vous pouvez enregistrer des vidéos et des photos.

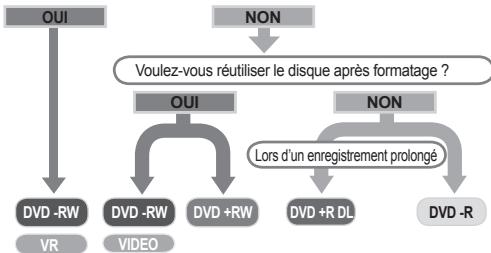

Enregistrement d'images vidéo sur un disque DVD.

Sélectionnez le disque approprié à utiliser.

Souhaitez-vous supprimer ou éditer vos images vidéo sur le caméscope DVD ?

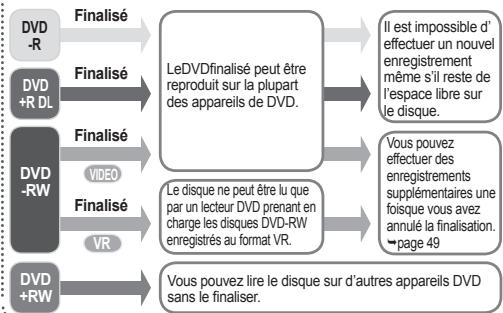

• Les disques DVD+RW, DVD+R DL et DVD-R ne sont pas disponibles pour la sélection en mode Vidéo ou VR.
• Vous pouvez supprimer l'image vidéo uniquement sur un disque DVD-RW (mode VR).
• Sélection et formatage du disque souhaité. → pages 30-31

Enregistrement sur disque DVD.

Sélectionnez le disque approprié à utiliser.

Étape 2 : Enregistrement

Enregistrement d'images vidéo → pages 33~37, 56. Prise de photos (uniquement pour VP-DX103(i)/DX104/DX105(i)) → page 57.

Étape 2 : Enregistrement

Enregistrement vidéo → pages 33-37, 56. Prise de photos (uniquement pour VP-DX103(i)/DX104/DX105(i)) → page 57.

Étape 3 : Lecture/montage

• Sélection d'une image à lire depuis la vue de l'index de vignettes → pages 38, 58-59
• Visualisation de la lecture des images depuis le caméscope DVD sur un ordinateur (VP-DX103(i)/DX104/DX105(i) uniquement) ou un moniteur de télévision → pages 86-90, 97
• Montage d'images vidéo selon vos préférences (fonction de montage disponible uniquement sur DVD-RW (mode VR)) → pages 40-46

Étape 3 : Lecture / Montage

Sélection d'une image à lire depuis la vue de l'index de vignettes → pages 38, 58-59 Lecture des images depuis votre DVD-caméscope sur votre ordinateur personnel (uniquement pour VP-DX103(i)/DX104/DX105(i)) ou téléviseur → pages 86-90, 97 Montage de vidéos selon vos préférences (la fonction de montage est disponible uniquement en DVD-RW (mode VR)) → pages 40-46

Étape 4 : Affichage sur les appareils de DVD

Vous devez avoir préalablement finalisé le disque de stockage pour visualiser sur un lecteur de DVD les images vidéo enregistrées sur le caméscope DVD. (La finalisation est la fonction qui autorise la lecture d'un disque enregistré sur un caméscope DVD sur des appareils tels que des lecteurs DVD.)

Étape 4 : Affichage sur les appareils de DVD

Introduction aux fonctionnalités de base

La fonction de finalisation dépend du type de disque utilisé.

Les disques suivants sont incompatibles. Disques CD/DVD 5 pouces (12 cm) - CD/CD-R/CD-RW/DVD-ROM/RV/DR+ (simple couche) /DVD-RAM/DVD-R (double couche), disquettes, MO, MD, iD, LD. Nous ne sommes pas responsables des pertes de données sur un disque. Nous ne fournissons aucune garantie en cas de dommages ou de pertes dus à un échec de l'enregistrement ou de la lecture occasionné par un dysfonctionnement du disque ou de la carte. Nous ne sommes pas tenus responsables et n'offrons aucune autre compensation pour tout échec d'enregistrement, toute perte de matériel enregistré ou modifié et/ou tout dommage subi par le graveur à la suite d'une mauvaise manipulation des disques. Pour bénéficier d'enregistrements et de lectures d'une qualité stable et permanente, nous vous recommandons d'utiliser des disques TDK, MKM ou Verbatim portant respectivement l'inscription "enregistrée". Si vous avez recours à d'autres types de disques, vous risquez de compromettre le bon fonctionnement des opérations d'enregistrement et de lecture ou de vous retrouver dans l'incapacité d'éjecter le disque du caméscope. Le délai de finalisation varie en fonction du temps d'enregistrement sur le disque. Il est impossible d'écraser, d'éditer ou de formater un disque finalisé. En cas de besoin, il faut annuler la finalisation du disque (DVD-RW uniquement). — page 49. Il est possible que certains lecteurs/graveurs DVD ne puissent pas lire les disques finalisés au caméscope DVD. Reportez-vous au manuel d'utilisation du lecteur/graveur DVD concerné pour plus de détails sur la compatibilité des disques. Pour obtenir plus amples informations sur les disques disponibles, consultez les pages 102-103.

Introduction aux fonctionnalités de base

Familiarisez-vous avec votre caméscope DVD

Votre nouveau caméscope DVD est distribué avec les accessoires répertoriés ci-après. Si vous constatez l'absence d'un élément dans l'emballage, vous contactez le Centre d'assistance à la clientèle de Samsung.

L'apparence des articles varie selon le modèle utilisé.

Découvrez votre caméscope DVD

CONTENU DE L'EMBALLAGE DE VOTRE CAMÉSCOPE DVD

5 Manuel d'utilisation 6 Pile bouton pour l'horloge interne (TYPE : CR2025) ou télécommande (VP-DX102/ DX104/DX105(i) uniquement) 7 Télécommande (VP-DX102/DX104/ DX105(i) uniquement) 8 CD du logiciel (DV Media PRO) (VP-DX103(i)/DX104/DX105(i) uniquement) 9 Étui (option) 10 Disque DVD-RW 3,5 pouces (8 cm) (option)

1

2

3

4

5

6

7

8

9

10

• Le contenu peut varier en fonction du lieu de vente de l'appareil.
• Les pièces et les accessoires sont disponibles chez votre revendeur Samsung le plus proche.
• La carte mémoire n'est pas fournie. Reportez-vous aux pages 52~53 pour les détails concernant la compatibilité des cartes mémoire avec notre caméscope DVD. (VP-DX103(i)/DX104/DX105(i) uniquement)
• Contactez votre revendeur Samsung le plus proche pour vous procurer les accessoires proposés en option.

Familiarisez-vous avec votre caméscope DVD

1 Interrupteur d'ouverture/fermeture de l'objectif 2 Objectif 3 Télécapteur (VP-DX102/DX104/DX105(i) uniquement) 4 Éclair (VP-DX102/DX105(i) uniquement) 5 Microphone intégré 6 Crochet de dragonne 7 Dragonne 8 Poignée pivotante 9 Couvercle du disque

1 Touche d'écran (□□) 2 Touche EASY Q 3 Haut-parleur intégré 4 Touche FINALIZE 5 Sélecteur BATT. de déverrouillage du bloc-piles 6 Sélecteur mode stockage (DISC/CARD) (modèles VP-DX103(i)/DX104/DX105(i) uniquement) 7 Bloc-piles 8 Écran LCD 9 Touche de démar./arrêt de l'enregistrement 10 Levier de commande (haut/bas/droite/gauche/Sélectionnez, W/T) 11 Touche MENU 12 Emplacement pour trépied 13 Compartiment de la carte mémoire (VP-DX103(i)/DX104/DX105(i) uniquement)

Familiarisez-vous avec votre caméscope DVD

VUE ARRIÈRE ET DESSUS

1 Viseur 2 Levier zoom (W/T)/Réglage du volume sonore 3 Touche PHOTO (VP-DX103(i)/DX104/DX105(i) uniquement) 4 Bouton de réglage de la mise au point 5 Touche MODE/témoin Mode (mode Enregistrement (c))/Lecture (c)) 6 Touche de démar./arrêt de l'enregistrement 7 Témoin ACCESS/CHG 8 Touche OPEN 9 Prise AV 10 Prise USB (VP-DX103(i)/DX104(i)/DX105(i) uniquement) 11 Prise DC IN/ USB/Cache-prise AV 12 Prise DC IN 13 Interrupteur POWER

Préparatifs

Cette section présente les informations nécessaires à la compréhension du principe de fonctionnement du caméscope DVD, telles que l'utilisation des accessoires fournis, les modalités de chargement du bloc-piles, la configuration du mode opérationnel et la mise en service initiale.

TÉLÉCOMMANDE (VP-DX102/DX104/DX105(i) uniquement)

Préparation

Cette notice fournit des informations sur l'utilisation de ce caméscope DVD, comme par exemple comment utiliser les accessoires fournis, comment charger la batterie, comment régler le mode de fonctionnement et les réglages initiaux.

DALJINSKI UPRAVLJALNIK (samo za VP-DX102/ DX104/DX105 (i))

① Touche START/STOP ② Touche DISPLAY ③ Touche Sauter (↔/↔) ④ Touche d'arrêt (■) ⑤ Touche Lecture/Pause (▶/❚❚) ⑥ Touche MENU ⑦ Touches de contrôle (▲/▼/◀/▶) ⑧ Touche PHOTO ⑨ Touche Zoom (W/T) ⑩ Touche Rechercher (◀◀/▶▶) ⑪ Touche Lecture lente (◀◀)

Les touches de la télécommande ont la même fonction que celles du caméscope DVD.

Bouton START/STOP, bouton DISPLAY, bouton (α/α) Preskovi, bouton (O) Stop, bouton (⊙) Lecture/Pause, bouton MENU, boutons de contrôle (⊙/⊙/⊙/⊙/⊙), bouton PHOTO, bouton Zoom avant/arrière (W/T), bouton (⊖/⊕) Recherche, bouton (⊙) Lecture lente

Installation du sélecteur de déverrouillage du bloc-piles de l'horloge interne

1. Ouvrez l'écran LCD et faites glisser le sélecteur BATT. de déverrouillage du bloc-piles dans la direction indiquée par la flèche pour retirer le bloc-piles.
2. Retirez le couvercle du compartiment à piles.
3. Remplacez la pile bouton puis remettez le couvercle du compartiment en place.
4. Positionnez la pile bouton en orientant sa borne positive (+) vers l'extérieur dans le compartiment destiné à la pile bouton.

Insertion de la pile de l'horloge interne

La pile bouton gère le fonctionnement de l'horloge ainsi que les contenus présélectionnés en mémoire, même lorsque le bloc-piles ou l'adaptateur secteur est supprimé.

La durée de vie de la pile au lithium est d'environ six mois à partir de son installation dans le caméscope DVD, dans des conditions d'exploitation normales.

Si la pile bouton est faible ou déchargée, le témoin date/heure affichera « 01/JAN/2008 00:00 » lorsque vous sélectionnez l'écran de réglage de la date et de l'heure.

Installation de la pile bouton dans la télécommande (VP-DX102/DX104/DX105(i) uniquement)

1. Ouvrez le support de piles en le faisant tourner avec votre doigt ou à l'aide d'une pièce de monnaie dans le sens inverse des aiguilles d'une montre (tel qu'indiqué par le repère (⊙)). Le support de piles s'ouvre.
2. Insérez la pile dans le support à piles en orientant sa borne positive (+) vers le bas puis appuyez fermement dessus jusqu'à ce que vous entendiez un déclic signalant sa mise en place.
3. Replacez le support de piles dans la télécommande, en suivant (O) le repère (O) indiqué sur la télécommande, puis tournez le support de piles dans le sens des aiguilles d'une montre pour le verrouiller en place.

Précautions relatives à la pile bouton

• Il existe un risque d'explosion lié au remplacement incorrect de la pile bouton. Les piles doivent être remplacées par des piles de même type ou de type équivalent.
• Ne manipulez pas la pile avec des pincettes ou des outils métalliques. Cela risque de provoquer un court-circuit.
• La pile ne doit être ni rechargée, ni démontée, ni chauffée ou immergée dans l'eau pour éviter les risques d'explosion.

Conservez la pile bouton hors de portée des enfants. En cas d'ingestion de la pile, consultez immédiatement un médecin.

Introduisez votre main droite sous le caméscope DVD jusqu'à la

base du pouce.

Placez votre main de façon à ce que vous puissiez facilement manipuler la touche de démarrage/arrêt de l'enregistrement, la touche PHOTO et le levier de zoom.

Ajustez la longueur de la dragonne de manière à maintenir le caméscope

DVD en position stable lorsque vous appuyez avec le pouce sur la touche de démarrage/arrêt de l'enregistrement.

1. Tirez sur la dragonne pour la libérer. Insérez la dragonne dans son support tel qu'indiqué dans la figure.
2. Passez votre main dans la dragonne puis ajustez la longueur de cette dernière.
3. Refermez la dragonne.

Réglage de l'angle

Tournez la poignée pivotante selon l'angle le plus approprié.

Vous pouvez la tourner vers le bas selon un angle maximum de 140 degrés.

Assurez-vous de ne pas tourner la poignée à l'envers car cela pourrait occasionner des dommages.

• Vous pouvez brancher votre caméscope DVD sur deux types de source d'alimentation. N'utilisez pas les adaptateurs d'alimentation fournis avec d'autres appareils.

Le bloc-piles : pour l'enregistrement en extérieur. L'adaptateur secteur : pour l'enregistrement en intérieur.

Chargement du bloc-piles

Assurez-vous de charger le bloc-piles avant d'utiliser le caméscope DVD.

Installation du bloc-piles dans le caméscope DVD

1. Ouvrez l'écran LCD avec le doigt et déployez-le d'un angle de 90 degrés.
2. Placez le bloc-piles dans son compartiment et poussez-le tel qu'indiqué sur l'illustration jusqu'à ce que vous entendiez un déclic.

Retrait du bloc-piles du caméscope DVD

1. Ouvrez l'écran LCD avec le doigt et déployez-le d'un angle de 90 degrés.
2. Faites glisser le sélecteur BATT de déverrouillage du bloc-piles dans la direction indiquée sur l'illustration et retirez le bloc-piles.

AVERTISSEMENT

Insérez le bloc-piles en respectant l'orientation indiquée sur l'illustration.

Lorsque le bloc-piles est mal inséré, cela peut entraîner le dysfonctionnement du caméscope DVD et du bloc-piles.

• Nous vous recommandons de vous procurer un ou plusieurs blocs-piles supplémentaires pour une utilisation continue de votre caméscope DVD.
• Des modules de blocs-piles sont disponibles chez votre distributeur Samsung local.
• Si vous n'avez pas l'intention d'utiliser le caméscope DVD pendant un certain temps, retirez-en le bloc-piles.

Utilisez toujours des blocs-piles approuvés par Samsung. Ne vous débarrassez pas de blocs-piles issus d'autres fabricants.

Autrement, vous exposez l'appareil à un risque de surchauffe, d'incendie ou d'explosion.

Samsung ne saurait être tenu responsable en cas de problème lié à l'utilisation de piles non agréées.

CHARGE DE LA BATTERIE

À propos des blocs-piles

Le bloc-piles doit être rechargé à une température comprise entre 0 et 40 °C (32 et 104 °F). Cependant, lorsqu'il est exposé à des températures froides (en dessous de 0 °C / 32 °F), sa durée de service est réduite et il peut cesser de fonctionner. Si cela se produit, placez le bloc-piles dans une poche ou dans un endroit chaud et protégé pendant quelques minutes avant de l'insérer dans le caméscope DVD. - Ne placez pas le bloc-piles près d'une source de chaleur (flamme ou appareil de chauffage). Le bloc-piles ne doit être ni démonté, ni forcé, ni exposé à une source de chaleur. - Évitez de provoquer un court-circuit sur les bornes du bloc-piles. Des fuites, des dégagements de chaleur, des surchauffes ou des incendies peuvent en résulter.

Entretien du bloc-piles

La durée d'enregistrement dépend des conditions de température et d'utilisation. La durée d'enregistrement est sensiblement réduite jusqu'à froid. Les durées d'enregistrement en continu citées dans le manuel d'utilisation ont été établies à l'aide d'un bloc-piles complètement chargé fonctionnant à 25 °C (77 °F). Étant donné la variation des conditions de température et d'utilisation, la durée d'enregistrement en continu correspondant à la charge restante du bloc-piles peut différer des valeurs indiquées dans le manuel. Nous vous conseillons donc d'utiliser le bloc-piles d'origine, disponible chez tous les détaillants Samsung. Lorsque la batterie arrive en fin de vie, adressez-vous à votre revendeur le plus proche. Les blocs-piles doivent être traités comme des déchets chimiques. Assurez-vous que le bloc-piles est complètement chargé avant de commencer un enregistrement. Les cellules internes du bloc-piles pourront s'abîmer si celui-ci est complètement déchargé. Les piles risquent de présenter des fuites lorsqu'elles sont complètement déchargées. Retirez le bloc-piles du caméscope lorsque celui-ci n'est pas utilisé. Si le bloc-piles est laissé dans son logement, il continuera de se décharger, même lorsque le caméscope DVD est éteint. À des fins d'économie d'énergie, le caméscope DVD passe automatiquement en mode veille au bout de 3 minutes d'absence de fonctionnement en mode STBY (VEILLE) et sur l'index des vignettes de photos. En l'absence d'opération dans les 3 minutes suivantes, l'appareil est automatiquement mis hors tension. Dès qu'une action est déclenchée en mode veille, le caméscope DVD quitte le mode veille. Cette fonction ne sera opérationnelle que si le réglage « Auto Power Off » (Arrêt auto) est spécifié sur « 6 Min. » (6 min). **page 80 Assurez-vous que le bloc-piles est correctement inséré. Ne laissez jamais tomber le bloc-piles; vous risquez de l'endommager.

À propos de l'autonomie du bloc-piles

L'autonomie du bloc-piles diminue avec le temps et une utilisation répétée.

Lorsque son autonomie entre les charges diminue de façon importante, il est probablement grand temps de le remplacer.

La durée de vie de chaque bloc-piles est affectée par les conditions de stockage, de fonctionnement et d'environnement.

Bloc-piles

Chargement du bloc-piles

Utilisez uniquement un bloc-piles de type IA-BP80W. Il se peut que le bloc-piles soit déjà faiblement chargé au moment de l'achat. 1. Faites glisser l'interrupteur POWER pour mettre l'appareil hors tension. 2. Déployez l'écran LCD et installez le bloc-piles dans le caméscope DVD. — page 16 3. Soulevez le cache prise DC IN/USB/AV. 4. Branchez l'adaptateur CA sur la prise DC IN du caméscope DVD. 5. Branchez le cordon d'alimentation CA sur une prise murale.

Le témoin orange ACCESS/CHG (en cours de chargement) s'allume et le chargement débute. Le témoin vert ACCESS/CHG (en cours de chargement) s'allume lorsque le bloc-piles est complètement chargé.

1. Une fois le chargement terminé, débranchez l'adaptateur CA de la prise DC IN du caméscope DVD.
2. Si le bloc-piles est laissé sur le caméscope DVD, il continuera de se décharger, même lorsque le caméscope DVD est éteint. Par conséquent, nous vous recommandons de retirer le bloc-piles du caméscope DVD.

Témoin de charge

La couleur du témoin ACCESS/CHG (en cours de chargement) signale l'état de l'alimentation ou du chargement.

• Si la pile a été entièrement chargée, le témoin de charge est vert.
• Lorsque la pile est en cours de chargement, la couleur du témoin de charge est orange.
• S'il se produit une erreur lors du chargement du bloc-piles, le témoin de charge orange clignotera.

Chargement de la batterie

Temps de charge, d'enregistrement et de lecture avec un bloc-piles complètement chargé (sans utilisation de zoom, etc.)

Les durées approximatives avec un bloc-piles complètement chargé vous sont fournies à des fins de référence :

	Bloc-piles
Durée de charge	1 hr 50 min
	Durée d'enregistrement en continu	Durée de lecture
LCD	60 min	65 min
Viseur

• Les durées ci-dessus sont calculées en mode Fine (Supérieure). Les résultats peuvent être différents en mode Super Fine (Extra) ou Normal (Normale).
• La durée n'apparaît qu'à titre indicatif. Les valeurs ci-dessus ont été mesurées par Samsung dans des conditions d'essai et peuvent varier en fonction de vos conditions d'utilisation réelles.
• La durée de charge varie en fonction du niveau de charge restant.

Temps d'enregistrement en continu (sans zoom)

Les durées d'enregistrement en continu affichées dans le tableau indiquent la durée d'enregistrement disponible pour un caméscope DVD en mode d'enregistrement et sans utilisation d'aucune autre fonction après le lancement de l'enregistrement. Dans les conditions d'enregistrement réelles, le bloc-piles peut s'épuiser 2 ou 3 fois plus rapidement que la durée de référence puisque les fonctions d'enregistrement, de démarrage et d'arrêt, de zoom et de lecture sont exécutées toutes en même temps. Prévoyez que la durée d'enregistrement avec un bloc-piles complètement chargé varie entre la moitié et le tiers des valeurs affichées dans le tableau. Il convient donc de disposer d'un nombre suffisant de blocs-piles à portée de la main pour toute la durée de l'enregistrement sur le caméscope DVD.

Notez que le bloc-piles s'épuise plus rapidement dans un environnement froid.

Cas de charge, d'enregistrement et de lecture avec une batterie complètement chargée (sans utilisation du zoom avant/arrière, etc.)

Utilisation du caméscope DVD avec l'adaptateur CA

Nous vous recommandons d'utiliser l'adaptateur CA pour alimenter le caméscope DVD à partir d'une prise murale afin de configurer les réglages, finaliser un disque, reproduire ou monter des images ou encore utiliser l'appareil à l'intérieur. (Voir page 18)

• Veillez à utiliser l'adaptateur CA fourni pour alimenter le caméscope DVD. L'utilisation d'un autre type d'adaptateur CA peut provoquer un incendie ou une décharge électrique. L'adaptateur CA peut être utilisé dans tous les pays. Une fiche d'adaptation CA est toutefois requise dans certaines régions. Pour en acquérir une, adressez-vous à votre distributeur Samsung local.

ATTENTION

• Avant de retirer la source d'alimentation, veillez à ce que le caméscope DVD soit hors tension. Le non-respect de cette procédure peut provoquer une défaillance du caméscope DVD.
• Branchez l'adaptateur CA sur une prise murale à proximité. Débranchez immédiatement l'adaptateur CA de la prise murale en cas de défaillance au cours de l'utilisation du caméscope DVD.
• Évitez de brancher l'adaptateur CA dans un espace étroit, en le coinçant par exemple entre le mur et un meuble.

Utilisation du caméscope DVD avec l'adaptateur secteur

Il est recommandé d'utiliser l'adaptateur secteur pour alimenter le caméscope DVD à partir d'une prise domestique lorsque vous effectuez les réglages, finalisez un disque, lisez ou montez des images, ou lorsque vous utilisez l'appareil à l'intérieur. → page 18

Mise sous/hors tension du caméscope DVD

Mettez l'appareil sous ou hors tension en faisant glisser l'interrupteur POWER vers le bas.

Sélection des modes de fonctionnement

• Spécifiez le mode de fonctionnement en réglant le sélecteur du mode de stockage (VP-DX103(i)/DX104/DX105(i) uniquement) et la touche MODE avant de procéder à l'enregistrement ou d'exécuter une fonction quelconque.
• Réglez le sélecteur du mode de stockage sur DISC ou CARD. (VP-DX103(i)/DX104/DX105(i) uniquement)
• Mode caméscope DVD : pour enregistrer une vidéo sur un disque DVD. → page 33
• Mode appareil photo numérique : pour enregistrer une réserve ou des images photos sur une carte mémoire. - pages 56-57
• Appuyez sur la touche MODE pour spécifier le mode Enregistrement ( ) ou Lecture ( ).

Chaque fois que vous appuyez sur la touche MODE, vous basculez la sélection entre les modes Enregistrement ( ) et Lecture ( ).

Lorsque vous allumez le caméscope DVD, sa fonction d'auto-diagnostic s'active et un message peut s'afficher en conséquence. Dans ce cas, reportez-vous aux indicateurs et messages d'avertissement (pages 104~106) afin de prendre les mesures correctives appropriées.

FONCTIONNEMENT DE BASE DU CAMÉSCOPE DVD

Mise sous tension et hors tension du caméscope DVD

Première mise en service de ce caméscope

• Si vous utilisez le caméscope DVD pour la première fois ou que vous le réinitialisez, le menu « Date/Time Set » (Rég. Horloge) s'affichera sur l'écran de démarrage. Si vous ne réglez pas la date et l'heure, l'écran « Date/Time Set » (Rég. Horloge) apparaîtra à chaque mise sous tension du caméscope.

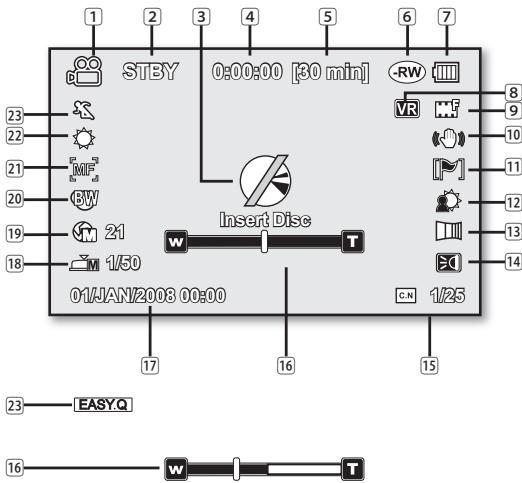

Mode d'enregistrement du caméscope DVD

1 Mode d'enregistrement vidéo 2 Mode de fonctionnement (STBY (veille) ou (enregistrement)) 3 Témoins d'avertissement et messages 4 Minuterie (durée d'enregistrement vidéo) 5 Durée restante 6 Support de stockage (disque) 7 Info bloc-piles (niveau de charge) 8 Type de format de disque (disque DVD-RW uniquement) 9 Qualité 10 Anti vibr. (DIS) 11 Supp. Vent 12 Contre jour 13 Atten. Eclair.* (VP-DX102/DX105(i) uniquement) 15 C.Nite* 16 Position de zoom/zoom numérique 17 Date/Heure 18 Obtur. manuel 19 Exposition manu. 20 Effet numér. 21 MAP manuelle* 22 Bal. blancs 23 Mode Scène (AE)/EASY.Q

• Ces indicateurs d'affichage à l'écran sont basés sur le disque DVD-RW. L'écran ci-dessus est donné à titre d'exemple : il est différent de celui qui s'affiche réellement sur l'appareil.
• Les fonctions qui ne sont pas suivies de l'astérisque * ne sont pas conservées en mémoire lorsque vous éteignez puis rallumez à nouveau votre caméscope DVD. Le témoin du bloc-piles apparaît 8 secondes après la mise sous tension. Il s'allumera instantanément si le bloc-piles est de faible charge.

INDICATEURS D'ÉCRAN

Mode d'enregistrement du caméscope DVD

Mode d'enregistrement vidéo 2 Mode de fonctionnement (STBY) (état de préparation) ou (enregistrement) 3 Symboles d'avertissement et avis 4 Minuterie (temps d'enregistrement vidéo) Temps restant 6 Support de stockage (disque) 7 Informations sur la batterie (état restant) Type de format de disque (uniquement DVD-RW) 9 Qualité 10 Anti-secousses (DIS) Réduction du bruit du vent 12 Contre-jour Fondu 14 Voyant (uniquement pour VP-DX102/DX105 (i)) 15 C. Nite (couleur nuit) 160 Position du zoom avant/arrière/zoom numérique avant/arrière 17 Date et heure 18 Obturateur manuel 19 Exposition manuelle 20 Effet numérique 21 Mise au point manuelle 22 Balance des blancs 23 Mode scène (AE)/EASY.Q

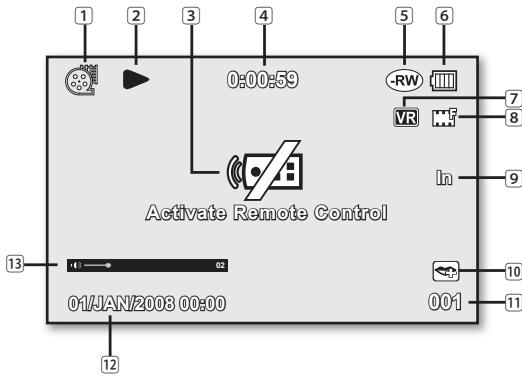

Mode de lecture du caméscope DVD

1 Mode de lecture vidéo 2 État de fonctionnement

(lecture/pause) 3 Témoins d'avertissement et messages 4 Code de minuterie (temps écoulé) 5 Support de stockage (disque) 6 Info bloc-piles (niveau de charge) 7 Format du disque (mode vidéo/VR uniquement) 8 Qualité 9 Entrée AV (VP-DX100i/DX103i/DX105i uniquement) 10 Voice Plus 11 N° de vidéo 12 Date/Heure 13 Réglage du volume sonore

Mode enregistrement d'appareil photo numérique

1 Mode enregistrement 2 Mode de fonctionnement (STBY (veille) ou • (enregistrement)) 3 Témoins d'avertissement et messages 4 Minuterie (durée d'enregistrement vidéo) 5 Durée restante 6 Support de stockage (carte mémoire) 7 Info bloc-piles (niveau de charge) 8 Nombre total de photos enregistrables 9 Contre-jour 10 Position de zoom 11 Date/Heure 12 Exposition manuelle 13 MAP manuelle 14 Balance des blancs

Mode enregistrement d'appareil photo numérique

1 Icône d'enregistrement 2 Mode de fonctionnement (STBY (veille) ou •(enregistrement)) 3 Signes d'avertissement et avis 4 Minuterie (temps d'enregistrement vidéo) 5 Temps restant 6 Support de stockage (carte mémoire) ⑦ Informations sur la batterie (état restant) 8 Nombre total de photos 9 Contre-jour 10 Position de zoom 11 Date et heure 12 Exposition manuelle* 13 Stabilité manuelle* 14 Balance des blancs

Le mode appareil photo numérique est uniquement disponible sur les modèles (VP-DX103(i)/DX104/DX105(i)).

Le mode appareil photo numérique est uniquement disponible sur les modèles (VP-DX103(i)/DX104/DX105(i)).

Mode lecture d'appareil

numérique (vidéo)

1 Mode de lecture vidéo 2 État de fonctionnement (lecture/pause) 3 Code de minuterie (temps écoulé) 4 Témoins d'avertissement et messages 5 Support de stockage (carte mémoire) 6 Info bloc-piles (niveau de charge) 7 Protection contre l'effacement 8 Nom de fichier (nom de dossier-fichier) 9 Réglage du volume sonore 10 Date/Heure

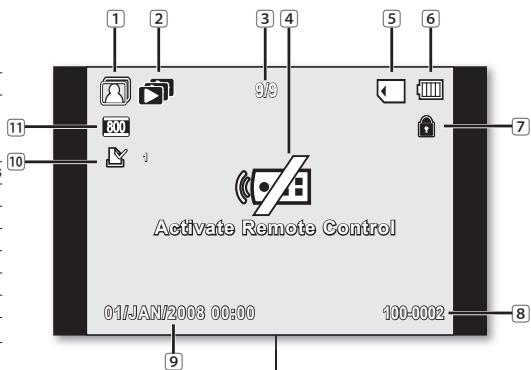

Mode lecture d'appareil numérique (photo)

1 Mode de visionnement de photos 2 Diaporama 3 Compteur d'images (image actuellement affichée/nombre total d'images enregistrées) 4 Témoins d'avertissement et messages 5 Support de stockage (carte mémoire) 6 Info bloc-piles (niveau de charge) 7 Protection contre l'effacement 8 Nom de fichier (nom de dossier-fichier) 9 Date/Heure 10 Marque d'impression (DPOF) 11 Résolution de photo

Le mode appareil photo numérique est uniquement disponible sur les modèles (VP-DX103(i)/DX104/DX105(i)).

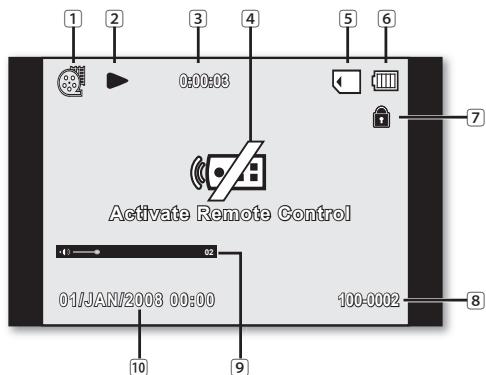

Mode lecture d'appareil photo numérique (vidéo)

Mode de lecture vidéo 2 État de fonctionnement (lecture/pause) 3 Code temporel (temps écoulé) 4 Signes d'avertissement et notifications 5 Supports de stockage (carte mémoire) 6 Informations sur la batterie (état restant) 7 Protection contre l'effacement 8 Nom du fichier (nom du dossier-fichier) 9 Réglage du volume 10 Date et heure

Mode de prise de vue de l'appareil photo numérique (Photo)

1 Mode de lecture photo Diaporama 3 Compteur d'images (image actuelle/nombre total d'images enregistrées) 4 Témoins d'avertissement et messages 5 Support de stockage (carte mémoire) 6 Informations sur la batterie (état restant) 7 Protection contre la suppression 8 Nom du fichier (nom du dossier-nom du fichier) 9 Date et heure 10 Marque d'impression (DPOF) 11 Taille de la photo

Basculement du mode d'affichage des informations à l'écran

Vous avez la capacité de naviguer entre les différents modes d'affichage des informations à l'écran :

Faites glisser l'interrupteur POWER vers le bas pour mettre l'appareil sous tension, puis appuyez sur la touche d'écran (□).

Les pressions successives sur la touche permettent de basculer entre l'état d'activation/désactivation de la fonction OSD (Affichage à l'écran).

Mode affichage complet : toutes les informations apparaissent à l'écran. Mode affichage minimal : seul le témoin d'état de fonctionnement apparaît à l'écran.

Si le caméscope DVD doit vous avertir d'une erreur, un message s'affichera en conséquence.

UTILISATION DU LEVIER DE COMMANDE

Le levier de commande permet d'effectuer une sélection et de déplacer le curseur respectivement vers la gauche, la droite, le haut et le bas.

Grâce à ce levier de commande, vous sélectionnez facilement les éléments et naviguez à l'intérieur des menus.

1. Déplacement vers l'élément de menu précédent/Réglage de l'élément sélectionné (vers la gauche).
2. Déplacement vers un élément du sous-menu/Réglage de l'élément sélectionné (vers la droite).
3. Déplacement vers un élément de menu de niveau inférieur.
4. Déplacement vers un élément de menu de niveau supérieur.
5. Appuyez pour effectuer votre sélection (Sélectionnez).

préoxydation

UTILISATION DE LA POIGNÉE (□) AFFICHAGE

Basculement du mode d'affichage des informations

Réglage de l'écran LCD

1. Ouvrez l'écran LCD avec le doigt et déployez-le d'un angle de 90 degrés.
2. Faites-le pivoter sur le meilleur angle d'enregistrement ou de lecture possible.

Évitez de soulever le caméscope DVD par l'écran LCD.

• Une rotation excessive peut endommager l'intérieur de la charnière reliant l'écran LCD au caméscope DVD. Reportez-vous en page 79 pour ajuster la luminosité et le contraste de l'écran LCD.

UTILISATION DU VISEUR

Le viseur vous permet de visionner les photos correctement lorsque les images semblent de mauvaise qualité à l'écran LCD.

Le viseur fonctionne lorsque l'écran LCD est rabattu.

UTILISATION DE L'ÉCRAN LCD

Réglage de l'écran LCD

Réglage de la mise au point

Le bouton de mise au point du viseur permet aux personnes ayant des problèmes de vue de voir les images avec plus de netteté.

1. Rabattez l'écran LCD.
2. Utilisez le bouton de mise au point du viseur pour régler la netteté de l'image.

Ne regardez pas le soleil ni aucune source de lumière intense dans le viseur pendant une période prolongée : vous risqueriez de subir des lésions oculaires temporaires ou permanentes.

Réglage de la netteté

Le bouton de mise au point sur l'oculaire permet d'obtenir une image plus nette, même pour les personnes ayant des défauts de vision.

1. Fermez l'écran LCD.
2. Réglez la netteté de l'image avec le bouton de mise au point sur l'oculaire.

Le réglage initial est disponible pour tous les modes opérateurs. → Page 21 Pour afficher les menus et messages dans votre langue préférée, configurez la langue d'affichage à l'écran en conséquence.

Si vous souhaitez stocker les réglages de date et d'heure durant l'enregistrement, il faudra configurer la fonction date/heure.

• Réglez la date et l'heure lorsque vous utilisez le caméscope DVD pour la première fois. → page 21 Vous avez également la possibilité de spécifier la date et l'heure via le menu de réglages. → page 29

Choix de la langue d'affichage à l'écran

Vous pouvez choisir la langue d'affichage des menus et des messages.

1. Appuyez sur la touche MENU. Le menu apparaît.
2. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Setting » (Réglage). Le menu des réglages s'affiche.
3. Déplacez le levier de commande vers le haut ou le bas pour sélectionner « Language », puis appuyez sur le levier de commande.
4. Déplacez le levier de commande vers le haut ou le bas pour sélectionner la langue souhaitée, puis appuyez sur le levier de commande.
5. Pour quitter, appuyez sur la touche MENU.

Le réglage de la langue est conservé même en l'absence de bloc-piles ou d'alimentation CA. L'option « Language » peut être modifiée sans préavis.

Préparation

RÉGLAGE INITIAL : LANGUE DE L'AFFICHAGE

AINSI QUE LA DATE ET L'HEURE

• Le réglage initial est disponible dans tous les modes de fonctionnement. → page 21
• Pour lire les menus ou les messages dans une autre langue, réglez la langue de l'affichage.

Pour enregistrer la date et l'heure lors de l'enregistrement, réglez la date et l'heure.

Réglage de la date et de l'heure

Réglez la date et l'heure lorsque vous utilisez le caméscope DVD pour la première fois.

La date et l'heure de l'enregistrement sont stockées sur la bande ou sur les images photo (VP-DX103(i)/DX104/DX105(i) uniquement).

1. Appuyez sur la touche MENU. Le menu apparaît.
2. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Setting » (Réglage). Le menu des réglages s'affiche.
3. Déplacez le levier de commande vers le haut ou le bas pour sélectionner « Date/Time Set » (Rég. Horloge), puis appuyez sur le levier de commande. Le jour est ainsi sélectionné.
4. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner l'élément souhaité (jour, mois, année, heures, minutes), puis déplacez le levier de commande vers le haut ou le bas pour spécifier les valeurs.
5. Pour enregistrer les réglages de date et d'heure, déplacez le levier de commande vers la droite ou la gauche sur « OK », puis appuyez sur le levier de commande. Pour annuler le réglage, déplacez le levier de commande afin de sélectionner « Cancel » (Annuler), puis appuyez sur le levier de commande.
6. Pour quitter, appuyez sur la touche MENU.

Si la pile bouton est épuisée, la date et l'heure seront réinitialisées sur la valeur « 01/JAN/2008 00:00 ».

Procédez au remplacement de la pile bouton pour l'horloge interne. - page 14

• Vous pouvez effectuer le réglage de l'année jusqu'à l'an 2040. L'horodatage n'apparaît pas en cours d'enregistrement mais il est automatiquement enregistré sur le support de stockage et peut s'afficher lorsque vous activez l'affichage de la date et de l'heure.

Activation/désactivation de l'horodatage

Pour activer ou désactiver l'horodatage, accédez au menu et modifiez le mode date/heure. page 79

Mode caméscope DVD : avant de débuter l'enregistrement

SÉLECTION DU SUPPORT DE STOCKAGE

(VP-DX103(i)/DX104/DX105(i) uniquement)

Il est possible d'enregistrer des vidéos et des photos sur le support de stockage souhaité (disque DVD ou carte mémoire). Vous devez donc sélectionner le support de stockage avant de lancer un enregistrement ou d'effectuer une lecture. Notez qu'il est impossible d'enregistrer des photos sur un disque DVD.

Un disque DVD est uniquement disponible en mode vidéo.

Sélection du support de stockage

• Réglez le sélecteur du mode stockage sur DISC ou CARD. (DISC → CARD)
• Mode caméscope DVD : pour enregistrer une vidéo sur un disque DVD. → page 33
• Mode appareil photo numérique : pour enregistrer une réserve ou des images photos sur une carte mémoire.
• pages 56-57

INSERTION ET RETRAIT DE DISQUE

Lorsque vous insérez un disque ou fermez le couvercle du compartiment à disques, veillez à ne pas appliquer de force excessive, sous peine de provoquer une défaillance de l'appareil. - Vous ne pouvez pas ouvrir le compartiment à disque pendant le changement. - Vous pourrez utiliser un disque neuf DVD-RW, DVD+RW, DVD-R, ou DVD+R DL (double couche) de 3,5 po (8 cm) pour l'enregistrement vidéo. Les photos ne peuvent pas être enregistrées sur un disque DVD.

Un disque DVD est uniquement disponible en mode vidéo.

Insertion de disque

1. Faites coulisser le sélecteur OPEN dans la direction de la flèche.

Le couvercle du compartiment à disque s'ouvre partiellement.

1. Ouvrez doucement et complètement le couvercle à la main.
2. Poussez le disque dans le compartiment jusqu'à ce que vous entendiez un déclic.
3. La surface d'enregistrement du disque doit être positionnée face à l'intérieur du caméscope DVD. Évitez de toucher l'objectif du capteur.
4. Poussez doucement le couvercle du compartiment pour le fermer.
5. Une fois inséré, le disque est reconnu et le témoin ACCESS/CHG clignote. Ne débranchez pas l'appareil pendant ce temps. Ne le secouez pas et ne lui appliquez aucune pression, sous peine de provoquer une défaillance de l'appareil.
6. Spécifiez le sélecteur du mode de stockage sur DISC. (VP-DX103(i)/DX104/DX105(i) uniquement)

Dégagez la dragonne afin qu'elle n'empiète pas sur l'insertion ou l'éjection du disque. Le couvercle du compartiment peut être ouvert lorsque l'appareil est branché sur un adaptateur CA ou le bloc-piles, même si c'est ainsi.

Ce produit utilise un rayon laser. L'utilisation des commandes, les réglages ou l'exécution de procédures autres que celles précisées ci-dessus risquent d'entraîner une exposition dangereuse aux radiations.

N'ouvrez pas les couvercles et ne regardez pas à l'intérieur de l'appareil lorsque le mécanisme de verrouillage est endommagé.

Avertissement

Prenez garde à ne pas endommager le mécanisme de verrouillage.

Objectif de lecture

Attention

Utilisation d'un nouveau disque : formatage d'un disque vierge

Il peut s'avérer nécessaire de formater un disque neuf lors de son insertion. La reconnaissance du disque commence.

Pour un disque DVD-R/+R DL : le formatage est lancé automatiquement.

Pour un disque DVD-RW : le menu de formatage vous est proposé.

Sélectionnez le format d'enregistrement : mode Vidéo ou VR.

Formatez le disque à l'aide du menu « Disc Manage » (Gestion du disque).

lorsque vous souhaitez recommencer l'opération de formatage. → page 50

Differences entre les modes Videoe et VR	Vidente (mode videoe) : Si le disque a été finalisé, vous serez en mesure de le reproduire sur la piupart des lecteurs/graveurs/unités DVD.
	VR (mode VR) : Vous pouze écrire un disque sur un caméoscope DVD, mais la lecture n'est possible que sur un graveur DVD DVD prénant en charge le mode VR.

• Reportez-vous à la page 8 pour finaliser la compatibilité du disque.

Pour les disques DVD+RW : le menu de formatage vous est proposé. Le formatage supprime toutes les données enregistrées et vous permet de réutiliser le disque comme s'il était neuf.

mode caméscope DVD : avant le début de l'enregistrement

Retrait d'un disque

1. Faites glisser le sélecteur OPEN dans la direction de la flèche. Le couvercle du compartiment à disque s'ouvre partiellement.
2. Ouvrez complètement le couvercle à la main, avec précaution.
3. Retirez le disque.
4. Tout en appuyant sur le centre du fuseau du disque, prenez celui-ci par les bords et retirez-le.
5. Poussez doucement le couvercle du compartiment pour le fermer.

• Les fonctions de finalisation et de formatage sont indisponibles sur un faible niveau de batterie sous ( ).

Utilisez l'adaptateur secteur AC pour finaliser/formater un disque DVD.

• Vous ne pouvez pas ouvrir le compartiment à disque pendant le chargement. Attendez la fin du chargement du disque pour ce faire.
• N'actionnez pas l'interrupteur POWER et ne retirez pas le disque auquel vous tentez d'accéder,

car cela pourrait endommager le disque ou corrompre ses données.

• Il sera impossible de procéder à l'enregistrement si le couvercle du compartiment du disque est ouvert. Une icône et un message s'affichent indiquant l'impossibilité d'enregistrer tant que le couvercle est ouvert. Il est par ailleurs plus long d'ouvrir le couvercle lors de l'utilisation de disques DVD+RW qu'avec d'autres types de disques. En effet, il faut compter dans ce cas-là plus de 5 minutes, notamment en présence d'un grand nombre d'images vidéo enregistrées sur le disque.

DURÉE D'ENREGISTREMENT

Durée d'enregistrement des images vidéo

StockageCapacitéQualité de la vente	DVD+RWI-/RWI-R	DVD+R DL
	1,4 Mo	2,6 Mo
Super Fine (Extra)	Env. 20 min	Env. 35 min
Fine (Supérieure)	Env. 30 min	Env. 53 min
Normal	Env. 60 min	Env. 106 min

La capacité réelle de la carte formatée peut être moindre, puisque son micrologiciel utilise une portion de la mémoire.

• Les valeurs ci-dessus ont été mesurées par Samsung dans des conditions de test d'enregistrement standard et peuvent varier en fonction des conditions d'utilisation réelles. Le caméscope DVD offre trois options de qualité d'enregistrement vidéo : « Super Fine » (Extra), « Fine » (Supérieure) et « Normal ». Plus la qualité est élevée, plus la capacité mémoire utilisée est importante. Le taux de compression augmente avec des réglages de moindre qualité. Plus le taux de compression est élevé, plus la durée d'enregistrement augmente. Cependant, la qualité de la vidéo est dans ce cas bien moindre. Le caméscope DVD ne peut pas lire les fichiers vidéo enregistrés sur un autre appareil.

Mode caméscope DVD : enregistrement/lecture

ENREGISTREMENT D'IMAGES VIDÉO

Il faut régler la touche du mode stockage sur DISC avant de lancer l'enregistrement sur disque. (VP-DX103(i)/DX104/DX105(i) uniquement) → page 30 - Vous pouvez enregistrer une vidéo à l'aide de la télécommande. (VP-DX102/DX104/DX105(i) uniquement) → page 13 - Ce caméscope DVD est doté de deux touches démarrage/arrêt de l'enregistrement. La première est située à l'arrière du caméscope et la deuxième sur le panneau LCD. Choisissez la touche marche/arrêt d'enregistrement qui vous convient le mieux.

1. Mettez le caméscope DVD sous tension.
2. Branchez votre caméscope DVD sur une source d'alimentation. (Bloc-piles ou adaptateur secteur CA.)
3. Faites glisser l'interrupteur POWER vers le bas pour allumer le caméscope DVD.
4. Réglez le sélecteur du mode stockage sur DISC. (VP-DX103(i)/DX104/DX105(i) uniquement)
5. Réglez la mise au point du sujet sur l'écran LCD. (Objectif et LCD)
6. Réglez le sélecteur d'ouverture/fermeture de l'objectif sur la position d'ouverture (©). → page 10
7. Appuyez sur la touche de démarrage/arrêt de l'enregistrement.

Le témoin ( ) d'enregistrement s'affiche et l'enregistrement peut débuter. - Appuyez à nouveau sur la touche de démarrage/arrêt de l'enregistrement pour arrêter l'enregistrement.

1. Éteignez le caméscope DVD à la fin de l'enregistrement.

mode caméscope DVD : enregistrement/lecture

La taille de l'image vidéo enregistrée est de 720 x 576. - Retirez le bloc-piles à la fin de l'enregistrement afin d'éviter toute consommation inutile d'énergie. - Affichage des informations à l'écran : reportez-vous à la page 22. Durée d'enregistrement approximative : reportez-vous à la page 32. - Le son est enregistré depuis le microphone stéréo intégré, situé à l'avant du caméscope DVD. Par conséquent, veillez à ce que le microphone ne soit pas bloqué. - Avant d'enregistrer une vidéo importante, faites un essai afin d'éviter tout problème d'enregistrement vidéo ou audio. - Fonctions disponibles pour l'enregistrement de vidéos : reportez-vous aux pages 65-77. - N'actionnez pas l'interrupteur POWER et ne retirez pas le disque auquel vous tentez d'accéder, car cela pourrait endommager le disque ou corrompre ses données. - Si vous spécifiez le support de stockage sur DVD, vous pourrez enregistrer jusqu'à 253 images vidéo sur les disques DVD-R+/RW/+RDL-/RW (Mode vidéo) et un total de 999 images vidéo sur les disques DVD-RW (Mode VR). - Il est impossible de procéder à l'enregistrement lorsque le couvercle du compartiment à disque est ouvert. Une icône et un message s'affichent indiquant l'impossibilité d'enregistrer pendant que le couvercle du compartiment à disque est ouvert. - Si vous appuyez sur la touche démar./arrêt de l'enregistrement alors qu'une opération de menu est en cours, le caméscope DVD débutera l'enregistrement. Si vous mettez le caméscope DVD hors tension durant l'enregistrement, vous devrez le rallumer en ayant au préalable inséré le support de stockage. La réparation du support de stockage sera automatiquement exécutée avec un message. Ne mettez pas l'appareil hors tension et ne retirez pas le support de stockage lorsque le caméscope est en train de récupérer ses données, car cela risque d'endommager les données ou le support de stockage. La récupération des données s'effectue normalement en quelques minutes mais cette tâche nécessite parfois davantage de temps. Utilisez l'adaptateur CA lors de la récupération de données.

• La fonction EASY.Q règle automatiquement la plupart des réglages du caméscope DVD, ce qui vous évite d'avoir à effectuer les réglages détaillés.
• Faites glisser l'interrupteur POWER vers le bas pour allumer l'appareil.
• Spécifiez le sélecteur du mode stockage sur DISC. (VP-DX103(i)/DX104/DX105(i) uniquement)
• page 30
• Appuyez sur la touche EASY Q.
• Lorsque vous appuyez sur la touche EASY Q, la plupart des fonctions sont désactivées et les fonctions suivantes sont réglées sur « Auto »
• « Scene Mode(AE)» (Mode Scène(AE)), « White Balance » (Bal. blancs), « Exposure » (Exposition), « Anti-Shake(DIS) » (Anti vibr.(DIS)), « Digital Effect » (Effet numér.), « Focus » (Mise pt), « Shutter » (Obturateur), « Back Light » (Contré jour), « C. Nite », etc.
• Les témoins (EASYQ) et Anti vibr.(DIS) apparaissent à l'écran en même temps.
• Pour enregistrer des images vidéo, appuyez sur la touche démarrage/arrêt de l'enregistrement.

Pour annuler le mode EASY.Q

Appuyez sur la touche EASY Q une nouvelle fois.

• Les témoins (EASYQ) et Anti vibr.(DIS) disparaissent simultanément de l'écran.
• La plupart des réglages reviennent sur les valeurs définies avant l'activation du mode EASY Q. Il est impossible d'annuler le mode EASY.Q en cours d'enregistrement.

• Touches indisponibles durant l'opération EASY.Q.

Les commandes suivantes sont indisponibles du fait du réglage automatique des éléments.

Le message correspondant (« Release the EASY.QI » (Désactivez Easy QI)) pourra s'afficher si vous tentez d'effectuer des opérations indisponibles. - Touche Menu, levier de commande.

• Relâchez la fonction EASY.Q pour ajouter des effets ou des réglages aux images.
• Les réglages du mode EASY.Q sont relâchés lorsque le caméscope DVD est désactivé.

ENREGISTREMENT SIMPLE POUR DÉBUTANTS (MODE EASY.Q)

Avec la fonction EASY.Q, la plupart des réglages du caméscope DVD sont automatiquement ajustés, donc aucun réglage détaillé n'est nécessaire. 1. Pour éteindre, faites glisser l'interrupteur POWER vers le bas.

• Réglez le commutateur du mode d'enregistrement sur DISC. (uniquement pour VP-DX103(i)/DX104/DX105(i)) → page 30
• Appuyez sur le bouton EASY Q.
• Lorsque vous appuyez sur le bouton EASY Q, la plupart des fonctions sont désactivées et les fonctions suivantes sont réglées sur "Auto".
• "Scene Mode(AE)", "White Balance", "Exposure", "Anti-Shake(DIS)", "Digital Effect", "Focus", "Shutter", "Back Light", "C.Nite", etc.
• Les indicateurs (EASYQ) et (DIS) (O) apparaissent à l'écran.
• Pour enregistrer une vidéo, appuyez sur le bouton de démarrage/arrêt de l'enregistrement.

Annulation du mode EASY.Q

Appuyez à nouveau sur le bouton EASY Q.

• Les indicateurs (EASYQ) et (DIS) (KQ) disparaissent de l'écran.
• Presque tous les réglages reviendront aux réglages définis avant l'activation du mode EASY.Q. Vous ne pouvez pas annuler le mode EASY.Q pendant l'enregistrement.

Boutons non disponibles pendant le fonctionnement EASY.Q.

mode caméscope DVD : enregistrement/lecture

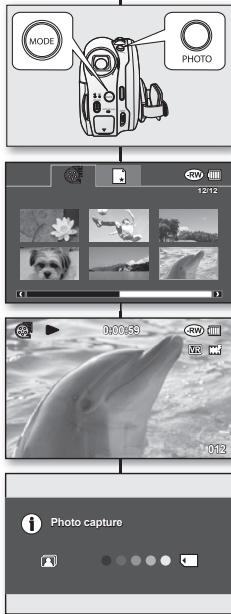

CAPTURE D'INSTANTANÉS DURANT LA LECTURE D'IMAGES VIDÉO (VP-DX103(i))/DX104/DX105(i) uniquement)

• Cette fonction ne peut être activée qu'en mode lecture. (→ page 21) Lorsque vous appuyez sur la touche PHOTO en cours de lecture, celle-ci s'interrompt et l'appareil enregistre un instantané de la scène figée sur la carte mémoire.
• Faites glisser l'interrupteur POWER vers le bas pour mettre l'appareil sous tension et réglez le sélecteur du mode stockage sur DISC.

Appuyez sur la touche MODE pour spécifier le mode lecture. (→ page 21) L'index des vignettes s'affiche.

1. Servez-vous du levier de commande pour sélectionner l'image vidéo de votre choix. Pour modifier la page de vignettes en cours, déplacez le levier de commande vers le bas pour mettre en surbrillance la barre de page, puis positionnez le levier de commande à droite ou à gauche afin de sélectionner la page.
2. Appuyez sur le levier de commande.

Le fichier sélectionné s'affiche à l'écran et il est lu automatiquement.

1. Appuyez sur la touche PHOTO à l'emplacement souhaité.
2. Un bruit d'obturateur retentit. L'image photo est enregistrée sur la carte mémoire et le message « Photo capture » (Capture Photo) s'affiche.

• Les instantanés réalisés à partir des images vidéo vers le support de stockage sont enregistrés au format 800x600.

La fonction zoom sert à réaliser des enregistrements en gros plan ou en grand angle.

Ce caméscope DVD vous permet d'effectuer des

enregistrés à l'aide d'un puissant zoom optique 34x et d'un zoom numérique 1200x.

Le levier zoom est situé sur la partie supérieure du caméscope. Vous pouvez également utiliser la fonction de zoom en déplaçant le levier de commande (W/T) vers le haut ou le bas.

Zoom avant

Faites glisser le levier zoom vers le T (téléobjectif).

Zoom arrière

Faites glisser le levier zoom vers le W (grand-angle).

• Plus vous poussez le levier zoom, plus l'action est rapide. L'agrandissement zoom de plus de 34x s'effectue à l'aide d'un traitement numérique ; il est donc appelé zoom numérique. Le zoom numérique est possible jusqu'à 1200x.

Réglez le « Digital Zoom » (Zoom numérique) sur la valeur souhaitée. page 76

En mode vidéo, vous pouvez régler le zoom numérique jusqu'à 1200x.

PRIMIK/ODMIK

Uporabite funkcijo primik/odmik za bližnje posnetke in širokokotno snemanje.

Ta DVD-kamkorder vam omogoča snemanje z uporabo 34-kratnega teleobjektiva in 1200-kratnega digitalnega primika/odmika.

Veillez à garder le doigt positionné sur le levier zoom. Si vous soulevez le doigt du levier zoom, l'opération sonore déclenchée par ce mouvement risquera d'être aussi enregistrée. - La distance minimale possible à respecter entre le caméscope et le sujet sans perdre la netteté de la mise au point est d'environ 1 cm (0,39 po) en grand angle et 50 cm (près de 19,68 po) en téléphoto. - La mise au point sera modifiée si vous utilisez le zoom une fois que celle-ci a été effectuée. Dans ce cas, il convient d'exécuter une mise au point automatique ou d'appliquer un zoom pour saisir la scène souhaitée avant de régler la mise au point manuellement. 一 page 70 - Le zoom optique préserve la qualité de l'image, mais le zoom numérique peut au contraire affecter la qualité des images.

mode caméscope DVD : enregistrement/lecture

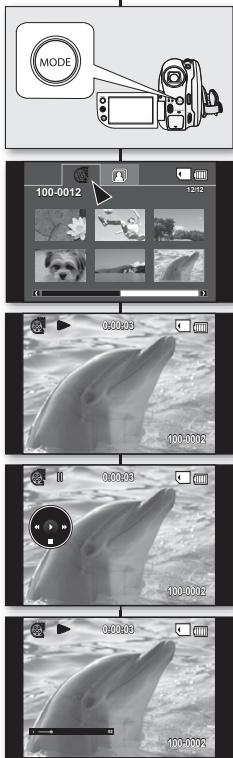

LECTURE DE VIDÉOS

• Cette fonction est opérationnelle en mode lecture. → page 21
• Vous pouvez passer en mode lecture à l'aide de la touche MODE. L'index des vignettes vous permet de tracer rapidement un enregistrement vidéo.
• Servez-vous des touches de lecture de la télécommande. (VP-DX102/DX104/DX105(i) uniquement) page 13
• Faites glisser l'interrupteur POWER vers le bas afin de mettre l'appareil sous tension puis ouvrez l'écran LCD.
• Réglez le sélecteur du mode Stockage sur DISC. (VP-DX103(i)/DX104/DX105(i) uniquement) → page 30
• Réglez la luminosité de l'écran LCD. → page 79
• Appuyez sur la touche MODE pour spécifier le mode lecture.

L'index des vignettes apparaît. La vignette en surbrillance indique le dernier fichier créé ou lu. Pour modifier la page de vignettes en cours, déplacez le levier de commande vers le bas pour mettre en surbrillance la barre de page, puis positionnez le levier de commande à droite ou à gauche afin de sélectionner la page.

1. Déplacez le levier de commande pour sélectionner l'image vidéo souhaitée, puis appuyez sur le levier de commande.
2. Le fichier sélectionné s'affiche à l'écran et est lu automatiquement.
3. Pour arrêter la lecture, déplacez le levier de commande vers le bas.

• Appuyez sur la touche (□) de l'écran pour basculer entre les états d'activation/désactivation de la fonction OSD (Affichage à l'écran). L'image peut prendre un certain temps à apparaître en fonction de la qualité de la vidéo en lecture.
• Les vidéos montées sur ordinateur peuvent ne pas s'afficher correctement sur le caméscope DVD.
• Les vidéos enregistrées sur un autre caméscope peuvent ne pas se reproduire correctement sur le caméscope DVD.

• Vous pouvez contrôler le volume sonore en cours de lecture à l'aide du levier zoom. Le haut-parleur intégré vous permet d'entendre les sons enregistrés. Il est possible de régler le niveau sonore entre 0 et 19.

Si vous rabattez l'écran LCD en cours de lecture, vous n'entendrez plus aucun son provenant du haut-parleur.

Opérations de lecture diverses

Lecture/Pause/Arrêt

• Les fonctions de lecture et de pause sont activées en alternance lorsque vous appuyez sur le levier de commande.
• Déplacez le levier de commande vers le bas pour arrêter la lecture.
• Vous pouvez effectuer la même opération à l'aide de la télécommande (⊙). (VP-DX102/DX104/DX105(i) uniquement)

Recherche en cours de lecture

• Déplacez le levier de commande vers la droite ou la gauche tout en le maintenant enfoncé durant la lecture.

Vitesse RPS (Recherche en lecture arrière) : x2 → x16 → x2. Vitesse FPS (Recherche en lecture avant) : x2 → x16 → x2.

Pour reprendre la lecture normale, appuyez sur le levier de commande. - Vous pouvez effectuer la même opération à l'aide de la télécommande (⊙ / ⊙). (VP-DX102/DX104/DX105(1) uniquement)

Saut de lecture

• Déplacez le levier de commande vers la droite ou la gauche durant la lecture.
• Si vous déplacez le levier de commande vers la gauche dans les 3 secondes qui suivent le lancement de l'image, l'image précédente sera reproduite.
• Si vous déplacez le levier de commande vers la gauche dans les 3 secondes qui suivent le lancement de l'image, l'image en cours sera relancée depuis le début.
• Si vous déplacez le levier de commande vers la droite, l'image qui suit sera reproduite.
• Vous pouvez effectuer la même opération à l'aide de la télécommande (⊙ / ⊙). (VP-DX102/DX104/DX105(1) uniquement)

Lecture lente

Il est possible d'interrompre la lecture en appuyant sur le levier de commande, puis en déplaçant le levier de commande vers la droite ou la gauche. L'image vidéo est lue à l'avant comme à l'arrière à une vitesse deux fois plus lente. Pour reprendre la lecture normale, appuyez sur le levier de commande. La reproduction lente se poursuit pendant 3 minutes. - Vous pouvez effectuer la même opération à l'aide de la télécommande (©). (VP-DX102/DX104/DX105(i) uniquement) Lorsque vous appuyez sur les touches (O) ou (O) sur la télécommande durant la lecture lente, la reproduction s'effectue lentement soit vers l'avant soit à l'arrière. (VP-DX102/DX104/DX105(i) uniquement)

Mode caméscope DVD : montage des images vidéo

SUPPRESSION D'IMAGES

Mode caméscope DVD : montage des images vidéo

SUPPRESSION D'IMAGES

• Cette fonction ne peut être activée qu'en mode lecture.
• Vous pouvez supprimer les images vidéo indésirables enregistrées sur le disque.
• Cette fonction est opérationnelle uniquement sur un disque DVD-RW (mode VR). Une image supprimée ne peut pas être récupérée.
• Faites glisser l'interrupteur POWER vers le bas pour allumer l'appareil.
• Réglez le sélecteur du mode stockage sur DISC.
• Appuyez sur la touche MODE pour spécifier le mode lecture. L'index des vignettes apparaît.
• Appuyez sur la touche MENU.
• Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Delete » (Suppr.).
• Déplacez le levier de commande vers le haut ou le bas pour sélectionner l'option souhaitée « Select file » (Sél. fichier) ou « Select All » (Sélect. tt), puis appuyez sur le levier de commande.
• « Select file » (Sél. fichier) : supprime les images individuelles.

Pour supprimer une image individuelle, servez-vous du levier de commande afin de sélectionner l'image à supprimer.

Le témoin (w) s'affiche sur les images sélectionnées.

Appuyez sur le levier de commande afin de basculer entre les états d'affichage du témoin signalant les vignettes sélectionnées pour la suppression (le témoin (S) s'affiche sur l'image) et de suppression de l'affichage (le témoin (S) est retiré de l'image). Déplacez le levier de commande vers le haut pour sélectionner « Execute » (Exécuter), puis appuyez sur le levier de commande.

« Select All » (Sélect. tt) : supprime toutes les vidéos. - Déplacez le levier de commande vers le haut afin de sélectionner « Execute » (Exécuter), puis appuyez sur le levier de commande.

1. Le message concernant l'option sélectionnée apparaît. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Yes » (Oui), puis appuyez sur le levier de commande.
2. À la fin de l'opération, les images sélectionnées sont supprimées. (Par voie de conséquence, les fichiers supprimés disparaissent aussi de la liste de lecture. → page 45)

• Cette fonction ne fonctionne qu'en mode Lecture.
• Vous pouvez supprimer les vidéos indésirables enregistrées sur le disque.
• Cette fonction ne fonctionne que sur les disques DVD-RW (mode VR).
• Les images supprimées ne peuvent pas être restaurées.
• Pour éteindre, faites glisser l'interrupteur POWER vers le bas.
• Réglez le commutateur du mode d'enregistrement sur DISC. → page 30
• Appuyez sur la touche MODE pour régler le mode Lecture. La vue de la liste des vignettes s'affiche.
• Appuyez sur la touche MENU.
• En déplaçant le joystick vers la droite ou la gauche, sélectionnez l'option "Supprimer".
• En déplaçant le joystick vers le haut ou le bas, sélectionnez l'option souhaitée ("Sélectionner un fichier" ou "Tout sélectionner"), puis appuyez sur le joystick.

"Sélectionner un fichier" : supprime une image individuelle. - Pour supprimer une image individuelle, utilisez le joystick pour sélectionner l'image que vous souhaitez supprimer. Sur les images sélectionnées, un indicateur (✓) est affiché. En appuyant sur le joystick, vous basculez entre l'image sélectionnée pour la suppression (l'indicateur (✓) reste affiché) ou non (l'indicateur est retiré de l'image). En déplaçant le joystick vers le haut, sélectionnez l'option "Exécuter", puis appuyez sur le joystick. "Tout sélectionner" : supprime toutes les images. - En déplaçant le joystick vers le haut, sélectionnez "Exécuter", puis appuyez sur le joystick.

1. Un message s'affiche selon l'option sélectionnée. En déplaçant le joystick vers la droite ou la gauche, sélectionnez "Oui", puis appuyez sur le joystick.
2. Lorsque c'est terminé, la partie sélectionnée est supprimée. (En conséquence, les fichiers supprimés disparaissent également de la liste. - étape 45)

SUPPRESSION D'UNE PARTIE DE L'IMAGE VIDÉO (SUPPRESSION PARTIELLE)

SUPPRESSION D'UNE PARTIE DE L'IMAGE VIDÉO (SUPPRESSION PARTIELLE)

（RW）

• Cette fonction ne peut être activée qu'en mode lecture. page 21
• Réglez le sélecteur du mode de stockage sur DISC. (VP-DX103(i)/DX104/DX105(i) uniquement) page 30 Il est possible de supprimer partiellement une image.
• Appuyez sur la touche MENU, puis déplacez le levier de commande vers la droite ou la gauche afin de sélectionner « Edit » (Modif.).
• Appuyez sur le levier de commande pour sélectionner « Partial Delete » (Suppr. part).
• Servez-vous du levier de commande pour sélectionner l'image vidéo souhaitée, puis appuyez sur le levier de commande.

Le fichier sélectionné s'affiche à l'écran en mode pause. Pour revenir en mode normal, utilisez le levier de commande afin de sélectionner « Back » (Retour) puis appuyez sur le levier de commande.

1. Déplacez le levier de commande vers la droite pour choisir l'image vidéo.
2. Appuyez sur le levier de commande sur le point de début de suppression.

Le point de début de suppression est marqué du signe « »

1. Déplacez le levier de commande vers la droite pour rechercher le point de fin de suppression. Appuyez sur le levier de commande. Le point de fin de suppression est marqué du signe « »
2. Appuyez sur le levier de commande pour supprimer la partie sélectionnée.
3. Le message « Partial Delete? Selected part of a file will be deleted » (Suppression partielle ? La partie sélectionnée du fichier sera supprimée.) s'affiche.
4. Déplacez le levier de commande vers la gauche pour sélectionner « Yes » (Oui), puis appuyez sur le levier de commande. La partie sélectionnée de l'image vidéo sera supprimée.

• Ne retirez pas le bloc-piles ou l'adaptateur CA alors qu'une suppression partielle est en cours, au risque de corrompre le fichier.
• Une partie supprimée de l'image vidéo ne peut pas être récupérée.
• La fonction de suppression partielle est indisponible pour les enregistrements inférieurs à 3 secondes.
• La suppression partielle est indisponible durant la section des 3 secondes de l'image vidéo ainsi que pendant la section des 3 secondes du temps restant. Lorsqu'une suppression partielle est exécutée, les images vidéo connexes dans la liste de lecture sont partiellement supprimées.

Mode caméscope DVD : montage des images vidéo

LISTE DE LECTURE

Qu'est-ce qu'une liste de lecture ?

• Vous pouvez créer une liste de lecture sur le même disque en réunissant vos scènes favorites à partir de vos images vidéo enregistrées. Lorsque vous créez ou supprimez une liste de lecture, l'image vidéo originale n'est pas effacée. L'ajout ou la suppression de vidéos d'une liste de lecture n'affecte pas la vidéo originale.
• Cette fonction est opérationnelle uniquement sur un disque DVD-RW (mode VR). Nous vous conseillons de formater le DVD-RW en mode VR avant d'effectuer un enregistrement. → page 50

Exemple : Vous avez enregistré plusieurs scènes sur un DVD. Vous souhaitez sauvegarder l'enregistrement original, mais vous voulez aussi créer un condensé regroupant toutes vos scènes préférées.

Le cas échéant, vous pouvez créer une liste de lecture en sélectionnant vos scènes favorites, tout en gardant intact l'enregistrement d'origine.

Mode caméscope DVD : montage vidéo

SOMMAIRE

Qu'est-ce que le sommaire ?

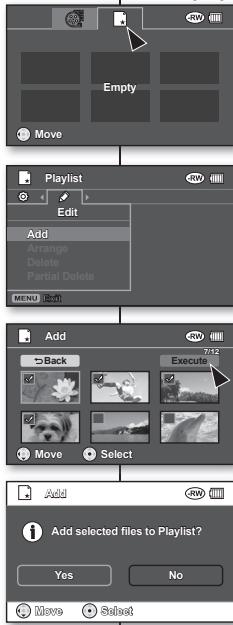

Création d'une liste de lecture

• Cette fonction ne peut être activée qu'en mode lecture.
• Spécifiez le sélecteur du mode stockage sur DISC. (VP-DX103(i)/DX104/DX105(i) uniquement) - page 30
• Vous avez la capacité de créer une liste de lecture en regroupant vos images préférées à partir de vos vidéos.
• Vous ne pouvez créer qu'une seule liste de lecture.
• Déplacez le levier de commande afin de sélectionner l'onglet (♀) dans l'index des vignettes. L'index des vignettes de la liste de lecture apparaît.
• Appuyez sur la touche MENU, puis déplacez le levier de commande à droite ou à gauche pour sélectionner « Edit » (Modif.).
• Déplacez le levier de commande vers le haut ou le bas pour sélectionner « Add » (Ajout), puis appuyez sur le levier de commande.
• Servez-vous du levier de commande pour sélectionner les images vidéo à ajouter à la liste de lecture.

Le témoin (√) s'affiche sur les images vidéo sélectionnées. - Appuyez sur le levier de commande pour basculer entre les états d'affichage du témoin signalant les vignettes sélectionnées pour la création d'une liste de lecture (le témoin (√) apparaît sur l'image dans ce cas) ou de suppression de l'affichage du témoin (le témoin (√) est alors retiré de l'image). Pour revenir à l'état précédent, servez-vous du levier de commande pour sélectionner « Back » (Retour), puis appuyez sur le levier de commande.

1. Déplacez le levier de commande pour sélectionner « Execute » (Exécuter), puis appuyez sur le levier de commande.
2. Le message « Add selected files to Playlist? » (Ajouter les fichiers sélectionnés à la liste de lecture ?) s'affiche.
3. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Yes » (Oui), puis appuyez sur le levier de commande.
4. Les fichiers sélectionnés sont ajoutés à la liste de lecture.
5. Vous reproduisez une liste de lecture de la même manière qu'une image vidéo. - page 38

• Si l'espace libre sur le disque est insuffisant, vous devrez supprimer les images vidéo inutiles.
• Vous pouvez inclure jusqu'à 64 images vidéo sur une liste de lecture.
• Le compteur qui s'affiche lors de l'exécution de la liste indique le décompte total de celle-ci. Pour revenir à l'index des vignettes d'images vidéo, utilisez le levier de commande afin de sélectionner l'onglet (q) de lecture.

Création d'une liste

Mode caméscope DVD : montage des images vidéo

Classement de l'ordre des images vidéo au sein d'une liste de lecture

• Cette fonction ne peut être activée qu'en mode lecture.
• Spécifiez le sélecteur du mode stockage sur DISC. (VP-DX103(i)/DX104/DX105(i) uniquement) → page 30
• Vous pouvez classer les images vidéo au sein d'une liste de lecture en les déplaçant sur la position de votre choix.
• Déplacez le levier de commande afin de sélectionner l'onglet (L) dans l'index des vignettes.

L'index des vignettes de la liste de lecture apparaît.

1. Appuyez sur la touche MENU, puis déplacez le levier de commande à droite ou à gauche pour sélectionner « Edit » (Modif.).
2. Déplacez le levier de commande vers le haut ou le bas pour sélectionner « Arrange » (Classer), puis appuyez sur le levier de commande.
3. Servez-vous du levier de commande pour sélectionner l'image vidéo à classer.

Le témoin (4) s'affiche sur les images vidéo sélectionnées. - Appuyez sur le levier de commande pour basculer entre les états d'affichage du témoin signalant les vignettes sélectionnées pour la création d'une liste de lecture (le témoin ( ) apparaît sur l'image dans ce cas) ou de suppression de l'affichage de témoin (le témoin ( ) est alors retiré de l'image). - Une barre s'affiche également à côté de l'image vidéo sélectionnée.

1. Déplacez le levier de commande pour sélectionner la position souhaitée, puis appuyez sur le levier de commande.

Le fichier sélectionné est classé dans la position souhaitée. - Pour revenir à l'état antérieur, utilisez le levier de commande et sélectionnez « Back » (Retour) puis appuyez sur le levier de commande.

1. Pour exécuter l'action, déplacez le levier de commande afin de sélectionner « Execute » (Exécuter), puis appuyez sur le levier de commande.
2. Le message « Arrange selected a file to this order? » (Organiser fichier sélectionné dans cet ordre ?) apparaît.
3. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Yes » (Oui), puis appuyez sur le levier de commande.
4. Les fichiers sélectionnés sont classés dans la position choisie.

Mode caméscope DVD : montage vidéo

Suppression d'images vidéo d'une liste de lecture

• Cette fonction ne peut être activée qu'en mode lecture.
• Spécifiez le sélecteur du mode stockage sur DISC. (VP-DX103(i)/DX104/DX105(i) uniquement)
• Vous pouvez supprimer les images vidéo inutiles d'une liste de lecture.
• Déplacez le levier de commande afin de sélectionner l'onglet (□) dans l'index des vignettes.

L'index des vignettes de la liste de lecture apparaît.

1. Appuyez sur la touche MENU, puis déplacez le levier de commande à droite ou à gauche pour sélectionner « Edit » (Modif.).
2. Déplacez le levier de commande vers le haut ou le bas pour sélectionner « Delete » (Suppr.), puis appuyez sur le levier de commande.
3. Servez-vous du levier de commande pour sélectionner l'image vidéo à supprimer.

Le témoin (s) s'affiche sur les images vidéo sélectionnées. - Appuyez sur le levier de commande pour basculer entre les états d'affichage du témoin signalant les vignettes sélectionnées pour être supprimées d'une liste de lecture (le témoin apparaît sur l'image dans ce cas) ou de suppression de l'affichage de témoin (le témoin est alors retiré de l'image). Pour revenir à l'état précédent, servez-vous du levier de commande et sélectionnez Back (Retour), puis appuyez sur le levier de commande.

1. Déplacez le levier de commande pour sélectionner « Execute » (Exécuter), puis appuyez sur le levier de commande.
2. Le message « Delete files from playlist? Original file not deleted » (Suppr. fich. de liste lect? Fich. orig. non suppr.) apparaît.
3. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Yes » (Oui), puis appuyez sur le levier de commande. Les fichiers sélectionnés sont supprimés.

Mode caméscope DVD : montage des images vidéo

Suppression d'une partie d'image vidéo dans une liste de lecture

• Cette fonction ne peut être activée qu'en mode lecture.
• Réglez le sélecteur du mode stockage sur DISC. (VP-DX103(i)/DX104/DX105(i) uniquement) → page 30
• Vous pouvez supprimer une partie d'image vidéo au sein d'une liste de lecture.
• Appuyez sur la touche MENU, puis déplacez le levier de commande à droite ou à gauche pour sélectionner « Edit » (Modif.).
• Appuyez sur le levier de commande pour sélectionner « Partial Delete » (Suppr. part).
• Déplacez le levier de commande pour sélectionner l'image vidéo souhaitée, puis appuyez sur le levier de commande.

Le fichier sélectionné s'affiche à l'écran en mode pause.

1. Déplacez le levier de commande vers la droite pour exécuter l'image vidéo.
2. Appuyez sur le levier de commande au point de début de suppression.

Le point de début de suppression est marqué du signe « »

1. Utilisez le levier de commande pour atteindre le point de fin de suppression. Appuyez sur le levier de commande.

Le point de début de suppression est marqué du signe «▼».

1. Appuyez sur le levier de commande pour supprimer la partie sélectionnée.
2. Le message « Partial Delete? Selected part of a file will be deleted » (Suppression partielle ? La partie sélectionnée du fichier sera supprimée.) s'affiche.
3. Déplacez le levier de commande vers la gauche pour sélectionner « Yes » (Oui), puis appuyez sur le levier de commande.

La partie sélectionnée de l'image vidéo sera supprimée.

• Ne retirez pas le bloc-piles ou l'adaptateur CA alors qu'une suppression partielle est en cours, au risque de corrompre le fichier.
• Une partie supprimée de l'image vidéo ne peut pas être récupérée.
• La fonction de suppression partielle est indisponible pour les enregistrements inférieurs à 3 secondes.
• La suppression partielle est indisponible durant la section des 3 secondes de l'image vidéo ainsi que pendant la section des 3 secondes du temps restant.

Mode caméscope DVD : gestion du disque

FINALISATION DU DISQUE

• Cette fonction ne peut être activée qu'en mode enregistrement (page 21).
• Si vous souhaitez lire le contenu d'un disque DVD-RW/R-I/R+DL sur un autre lecteur/graveur DVD, vous devez finaliser le disque. La charge restante du bloc-piles doit être suffisante pour terminer la finalisation. Si vous utilisez l'adaptateur CA, assurez-vous que la prise est correctement branchée. Une coupure d'alimentation en cours de finalisation peut affecter la lecture du disque.
• Faites glisser l'interrupteur POWER vers le bas pour allumer l'appareil.
• Réglez le sélecteur du mode stockage sur DISC. (VP-DX103(i)/DX104/DX105(i) uniquement) (page 30)
• Appuyez sur la touche MENU puis déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Disc Manage » (Gestion du disque).
• Déplacez le levier de commande vers le haut ou le bas pour sélectionner « Disc Finalise » (Finalisation du disque), puis appuyez sur le levier de commande. Vous pouvez tout simplement finaliser le disque à l'aide de la touche FINALIZE du caméscope DVD.
• Le message « DVD needs to finalise for other DVD player or recorder to be played. But no more recording is allowed after finalising » (Finalisation du DVD pour une utilisation sur d'autres appareils. Aucun enregistrement possible après la finalisation.) s'affiche. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Next » (Suivant), puis appuyez sur le levier de commande. Les informations relatives au disque s'affichent.
• Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Execute » (Exécuter), puis appuyez sur le levier de commande.
• Pour quitter, servez-vous du levier de commande pour sélectionner « Exit » (Quitter), puis appuyez sur le levier de commande.
• Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Yes » (Oui), puis appuyez sur le levier de commande. Le message indiquant la finalisation du disque apparaît.

AVERTISSEMENT

Durant la finalisation, veillez à protéger le caméscope DVD contre les chocs et les vibrations. Ceci risque en effet de provoquer des dysfonctionnements.

• La finalisation est indisponible lorsque le niveau de charge est faible.
• Une fois finalisés, les images vidéo et les listes de lecture ne peuvent être ni supprimées ni modifiées. Le délai requis pour la finalisation varie selon le type de disque utilisé.
• Reportez-vous à la page 8 pour les détails sur la compatibilité des disques finalisés.
• La lecture n'est pas garantie sur tous les lecteurs/graveurs DVD. Pour plus de détails sur la compatibilité, reportez-vous au manuel d'utilisation de votre lecteur/graveur DVD.
• Une fois le disque DVD-R/R DL finalisé, il est impossible de le réenregistrer sur le caméscope DVD. Il est possible de lire les disques DVD+RW sur d'autres appareils sans les finaliser.

mode caméscope DVD : gestion du disque

Lecture sur un ordinateur à l'aide d'un lecteur DVD

Il est possible de lire le disque DVD sur un ordinateur à l'aide d'un support exécutant les DVD (lecteur DVD).

1. Allumez votre ordinateur.
2. Insérez un disque finalisé dans le lecteur DVD de l'ordinateur.
3. L'application logicielle de lecture DVD est lancée et le disque s'exécute.
4. Si l'application de lecture de DVD ne démarre pas directement, il faudra l'exécuter à l'aide du menu de démarrage.

Utilisez un lecteur de DVD compatible avec les disques 8 cm (3,5 po). - Les fichiers enregistrés sur DVD peuvent ne pas être lus dans « Windows Media Player ». - Les logos Microsoft et Windows sont des marques déposées de Microsoft Corporation Inc. aux États-Unis et dans d'autres pays. - Les données vidéo et audio peuvent s'interrompre ou sauter lorsque vous lisez un disque DVD sur votre ordinateur. Si cela se produit, il faudra copier les données sur votre disque dur.

Lecture d'un disque finalisé sur un lecteur/graveur DVD

Lecture d'un disque

Il est possible de lire un disque DVD-R/-RW (mode vidéo)/+R DL finalisé sur un lecteur/graveur DVD.

La lecture n'est pas garantie sur tous les lecteurs/graveurs DVD. Reportez-vous au guide d'utilisation de votre lecteur/graveur DVD pour plus de détails sur la compatibilité des disques.

La plupart des lecteurs/graveurs de DVD peuvent lire les disques DVD+RW non finalisés.

• Reportez-vous en page 8 pour les détails sur la compatibilité des disques finalisés.
• Allumez le lecteur/graveur de DVD.
• Insérez le DVD finalisé dans le tiroir du lecteur/graveur DVD. Celui-ci peut lancer la lecture automatiquement, sinon, appuyez sur la touche de lecture.

Pour plus de détails sur la lecture de DVD, reportez-vous au manuel d'utilisation de chaque lecteur/graveur DVD.

Pour lire les disques DVD-RW enregistrés au format VR :

Un disque DVD-RW finalisé au format VR peut être lu sur un graveur DVD le prenant en charge.

DVD -R

DVD +R DL

DVD-RW

DVD

DVD+R DL

DVD-RW

Lecteur/enregistreur DVD

• Cette fonction ne peut être activée qu'en mode enregistrement.
• page 21
• Vous pouvez annuler la finalisation d'un disque DVD-RW finalisé au format VR ou vidéo pour ajouter un enregistrement. Assurez-vous que le bloc-piles est suffisamment chargé pour annuler la finalisation. Si vous utilisez l'adaptateur CA, assurez-vous que la prise est branchée correctement.
• Faites glisser l'interrupteur POWER vers le bas pour mettre l'appareil sous tension. → page 21
• Réglez le sélecteur du mode stockage sur DISC. (VP-DX103(i)/DX104/DX105(i) uniquement) → page 30
• Appuyez sur la touche MENU, puis déplacez le levier de commande à droite ou à gauche pour sélectionner « Disc Manage » (Gest. disque).
• Déplacez le levier de commande vers le haut ou le bas pour sélectionner « Disc Unfinalise » (Non fin. disque), puis appuyez sur le levier de commande.
• Vous pouvez tout simplement finaliser le disque à l'aide de la touche FINALIZE du caméscope DVD. Les informations relatives au disque s'affichent.
• Déplacez le levier de commande pour sélectionner « Execute » (Exécuter), puis appuyez sur le levier de commande.

Pour quitter, servez-vous du levier de commande afin de sélectionner « Back » (Retour), puis appuyez sur le levier de commande.

1. Le message « Make the disc recordable? » (Rendre l'enregistrement possible?) apparaît. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Yes » (Oui) puis appuyez sur le levier de commande.
2. Le message indiquant l'annulation de la finalisation en cours apparaît et l'annulation du disque devient effective.

AVERTISSEMENT

• La fonction d'annulation de la finalisation sera indisponible si le niveau de charge est faible (■).

Durant l'annulation de la finalisation, veillez à protéger le caméscope DVD contre les chocs et les vibrations.

Ceci peut provoquer une défaillance technique.

Mode caméscope DVD : gestion du disque

FORMATAGE D'UN DISQUE

RW

• Cette fonction ne peut s'activer qu'en mode enregistrement → page 21
• Vous pouvez formater un disque enregistré en vue de sa réutilisation. Le formatage supprime toutes les données du disque.
• Faites glisser l'interrupteur POWER vers le bas pour mettre l'appareil sous tension. (Voir page 21)
• Réglez le sélecteur du mode stockage sur DISC. (VP-DX103(i)/DX104/DX105(i) uniquement) (Voir page 30)
• Appuyez sur la touche MENU, puis déplacez le levier de commande à droite ou à gauche pour sélectionner « Disc Manage » (Gest. disque).
• Déplacez le levier de commande vers le haut ou le bas pour sélectionner « Disc Format » (Form. Disq.), puis appuyez sur le levier de commande.

Lors de l'insertion d'un disque DVD-RW neuf, déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Video » ou « VR » selon le mode d'utilisation choisi pour le disque, puis appuyez sur le levier de commande. - Si un disque DVD+RW est inséré, déplacez le levier de commande pour sélectionner « Yes » (Oui), puis appuyez sur le levier de commande.

- La fonction de formatage sera indisponible si le niveau de charge est faible ().

• Le formatage supprime tout le contenu enregistré sur le disque. Prenez soin de ne pas supprimer vos données par erreur.
• N'éteignez pas l'appareil durant l'opération de formatage. Cela risque d'altérer les données enregistrées sur le disque. Assurez-vous d'utiliser l'adaptateur de courant CA pour formater un disque afin d'éviter que le caméscope DVD ne s'éteigne en cours d'opération.
• Reportez-vous aux pages 102~103 pour les détails sur le type de format de disque.

• Cette fonction ne peut être activée qu'en mode enregistrement du caméscope DVD.
• page 21
• Elle indique les renseignements tels que le nom du disque, le type de disque, son format, etc.

REMARQUE : Assurez-vous d'avoir inséré un disque dans l'appareil. Page 30

1. Faites glisser l'interrupteur POWER vers le bas pour mettre l'appareil sous tension. → page 21. Réglez le sélecteur du mode stockage sur DISC. (VP-DX103(i)/DX104/DX105(i) uniquement) page 30
2. Appuyez sur la touche MENU, puis déplacez le levier de commande à droite ou à gauche pour sélectionner « Disc Manage » (Gestion du disque).
3. Déplacez le levier de commande vers le haut ou le bas pour sélectionner « Disc Info » (Info disque), puis appuyez sur le levier de commande.
4. « Disc Name » (Nom du disque), « Disc Type » (Type de disque), « Disc Format » (Format du disque), « Used » (Utilisé) et « Free » (Libre) s'affichent. Pour revenir à l'état précédent, déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Back » (Retour), puis appuyez sur le levier de commande.

Pour renommer le disque

1. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Rename » (Renommer), puis appuyez sur le levier de commande. L'écran Disc Name (Nom du disque) s'ouvre.
2. Utilisez le levier de commande pour déplacer le curseur sur « Delete » (Supprimer), puis appuyez sur le levier de commande afin de supprimer le nom du disque existant.
3. Déplacez le levier de commande pour sélectionner les caractères et éléments souhaités, puis appuyez sur le levier de commande.
4. Déplacez le levier de commande pour sélectionner « Done » (Terminé), puis appuyez sur le levier de commande.

La valeur « Disc Name » (Nom du disque) est modifiée. Pour revenir à l'état précédent, déplacez le levier de commande vers la droite ou la gauche afin de sélectionner « Back » (Retour), puis appuyez sur le levier de commande.

• Les informations relatives au disque varient selon le type de disque utilisé.

mode appareil photo numérique (VP-DX103(i)/DX104/DX105(i) uniquement)

INSERTION ET ÉJECTION D'UNE CARTE MÉMOIRE

• Ce caméscope DVD dispose d'un logement multi-cartes permettant l'utilisation des cartes SD (Secure Digital) et MMC (MultiMediaCard).
• La compatibilité des cartes mémoire varie selon le fabricant et le type de la carte concernée.

Insertion d'une carte mémoire

1. Ouvrez le compartiment à carte mémoire.
2. Insérez la carte mémoire dans son logement jusqu'à ce que vous entendiez un léger déclic.

Assurez-vous que la partie sur laquelle est apposée l'étiquette est orientée vers le haut et que le caméscope est positionné tel qu'indiqué dans l'illustration.

1. Fermez le compartiment à carte mémoire.

Éjection de la carte mémoire

1. Ouvrez le compartiment à carte mémoire.
2. Poussez légèrement la carte mémoire vers l'intérieur jusqu'à ce qu'elle s'éjecte automatiquement.
3. Retirez la carte mémoire de son logement et refermez-en le couvercle.

Sélection d'une carte mémoire adéquate

• Vous pouvez utiliser des cartes SD et MMC.

L'insertion des cartes RS-MMC ou Mini SD nécessite un adaptateur (non fourni). Le caméscope DVD prend en charge les cartes mémoire d'une capacité maximale de 2 Go. Pour l'enregistrement de vidéos, il convient d'utiliser une carte mémoire capable de gérer une vitesse d'écriture plus rapide (d'au moins 1,25 Mo/s).

Mode caméra numérique (uniquement pour VP-DX103(i)/DX104/DX105(i))

INSERTION ET RETRAIT DE LA CARTE MÉMOIRE

Ce caméscope DVD dispose d'une fente pour cartes SD (Secure Digital) et MMC (MultiMediaCard). Selon le fabricant et le type de carte, certaines cartes peuvent ne pas être compatibles avec le caméscope.

• La carte mémoire SD est dotée d'un sélecteur de protection en écriture mécanique. Le réglage du sélecteur permet d'éviter la suppression accidentelle des fichiers enregistrés sur la carte mémoire SD. Pour autoriser l'écriture sur la carte, déplacez le sélecteur vers le haut, en direction des bornes. Pour activer la protection en écriture, déplacez le sélecteur vers le bas.

Carte MMC (Carte MultiMedia)

• Les cartes MMC ne disposent pas d'onglet de protection. Veuillez par conséquent utiliser la fonction de protection proposée dans le menu. → page 60

Précautions communes aux cartes mémoire

• Les données corrompues ne sont pas récupérables. Nous vous conseillons donc d'enregistrer sur ordinateur une copie de sauvegarde distincte de vos données importantes.
• La mise hors tension de l'appareil ou le retrait de la carte mémoire en cours d'opération (formatage, suppression, enregistrement et lecture) peuvent entraîner une perte de données.
• Si vous modifiez le nom d'un fichier ou d'un dossier enregistré sur la carte mémoire à l'aide d'un ordinateur, il est possible que le caméscope ne reconnaisse pas le fichier modifié.

Manipulation de la carte mémoire

• Pour ne pas risquer de perdre des données, nous vous conseillons d'éteindre l'appareil avant d'insérer ou de retirer la carte mémoire. L'utilisation, sur ce caméscope, de cartes mémoire formatées sur d'autres appareils n'est pas garantie. Il est important de formater votre carte mémoire sur le caméscope DVD.
• Il est impératif de formater les cartes mémoire sur ce caméscope DVD avant de les utiliser.
• S'il est impossible d'exploiter une carte mémoire déjà utilisée sur un autre dispositif, formatez-la sur un camescope DVD. Notez que le formatage supprime toutes les informations contenues sur la carte mémoire.
• Toute carte mémoire dispose d'une durée de vie propre. S'il devient impossible d'enregistrer de nouvelles données, vous devrez acheter une nouvelle carte mémoire.
• Ne pliez pas la carte mémoire, ne la faites pas tomber et ne lui appliquez pas d'impact puissant.
• Ne l'utilisez pas et ne la stockez pas dans un endroit chaud, humide ou poussiéreux.
• Évitez que des substances étrangères ne se déposent sur les bornes de la carte mémoire. Utilisez un chiffon doux et sec pour en nettoyer la surface. N'ajoutez pas d'étiquette supplémentaire sur la carte mémoire.
• Veillez à garder la carte mémoire hors de portée des enfants, qui pourraient autrement l'avaler.

Mode appareil photo numérique (VP-DX103(i)/DX104/DX105(i) uniquement)

Remarques concernant l'utilisation de l'appareil

Samsung ne saurait être tenu responsable en cas de pertes de données dues à une utilisation non conforme. - Pour éviter tout risque de perte des données, rangez la carte mémoire dans un boîtier de protection, à l'abri des manipulations et de l'électricité statique. Au bout d'un certain temps d'utilisation, la carte mémoire chauffe. Ceci est normal, il ne s'agit pas là d'un dysfonctionnement. - Les fichiers d'images photo enregistrées sur une carte mémoire à l'aide du camescope DVD sont conformes aux normes universelles « DCF (Design rule for Camera File system) » établies par la JEITA (Japan Electronics and Information Technology Industries Association). - DCF est un format de fichiers photo intégrés pour les caméras numériques : les fichiers d'images sont compatibles avec tous les dispositifs numériques conformes au format DCF.

Le camescope DVD prend en charge les cartes SD et MMC pour le stockage de données.

Le début de stockage varie selon le fabricant et le système de production.

• Système cellule à niveau simple SLC (Single Level Cell) : adapté pour une vitesse d'écriture plus rapide.
• Système à niveaux multiples MLC (Multi Level Cell) : prend uniquement en charge les vitesses d'écriture plus lentes.

Pour développer les meilleurs résultats, nous vous recommandons d'utiliser une carte mémoire pouvant gérer une vitesse d'écriture plus rapide.

Une carte mémoire à vitesse d'écriture lente peut présenter des difficultés d'utilisation lors de l'enregistrement d'une réserve, au niveau du stockage de la réserve sur la carte. Il est même possible de perdre les données de la réserve en cours d'enregistrement.

Dans le but de conserver le moindre bout d'enregistrement effectué, le caméscope DVD stocke le film de force sur la carte mémoire et affiche une mise en garde: « Low speed card » (Carte à vitesse d'écriture lente).

Mode caméra numérique (uniquement pour VP-DX103(i)/DX104/DX105(i))

Durée d'enregistrement des images vidéo

Stockage	Carte mémmoire
Capacité	128 Mo	256 Mo	512 Mo	1 Go	2 Go
Vidéo	Environ 8 min.	Environ 16 min.	Environ 32 min.	Environ 64 min.	Environ 120 min.

Nombre d'images photo enregistrables

Stockage	Carte mémoin
Capacité Photo Quality (Qualité Photo)	128Mo	256 Mo	512 Mo	1 Go	2 Go
Super Fine (Extra)	Env. 600	Env. 1200	Env. 2400	Env. 4830	Env. 9740

La capacité de la carte mémoire peut être moindre puisque son micrologiciel en utilise une partie.

• Les valeurs ci-dessus ont été mesurées par Samsung dans des conditions d'essai d'enregistrement standard et peuvent varier en fonction des conditions d'utilisation réelles.
• Le caméscope DVD propose exclusivement la qualité de photo Super Fine (Extra).
• Le taux de compression augmente avec des réglages de moindre qualité. Plus le taux de compression est élevé, plus la qualité de l'image est mauvaise mais la durée d'enregistrement diminue. Cependant, la qualité de la vente diminue.
• Les cartes à capacité de mémoire de plus de 2 Go peuvent être incompatibles.
• Le caméscope DVD ne peut pas lire les fichiers vidéo enregistrés sur un autre appareil.

CAS D'ENREGISTREMENT ET NOMBRE D'IMAGES

Cas d'enregistrement pour vidéo

Shranjevanje Pommilniška kartica
Kapaciteta	128 MB	256 MB	512 MB	1 GB	2 GB
Video	Pribl. 8 min	Pribl. 16 min	Pribl. 32 min	Pribl. 64 min	Pribl. 120 min

Mode appareil photo numérique (VP-DX103(i)/DX104/DX105(i) uniquement)

L'ENREGISTREMENT DE VIDÉOS

• Réglez le sélecteur de mode stockage sur CARD avant de procéder à l'enregistrement sur carte mémoire.
• Vous pouvez enregistrer une vidéo à l'aide de la télécommande. (VP-DX104/DX105(i) uniquement) Voir page 13.
• Ce caméscope DVD est doté de deux touches de démarrage/arrêt de l'enregistrement. La première est située à l'arrière du caméscope et la deuxième sur le panneau LCD. Choisissez la touche de démarrage/arrêt de l'enregistrement qui vous convient le mieux.
• Mettez le caméscope DVD sous tension.
• Branchez votre caméscope DVD sur une source d'alimentation. (Bloc-piles ou adaptateur secteur CA)
• Faites glisser l'interrupteur POWER vers le bas pour allumer le caméscope DVD.
• Réglez le sélecteur de mode stockage sur CARD.
• page 30
• Réglez la mise au point du sujet sur l'écran LCD. (Objectif et LCD)
• Réglez le sélecteur d'ouverture/fermeture de l'objet sur la position d'ouverture (O), page 10
• Appuyez sur la touche de démarrage/arrêt de l'enregistrement.

Le témoin d'enregistrement (●) s'affiche et l'enregistrement peut débuter. - Appuyez à nouveau sur la touche marche/arrêt de l'enregistrement pour interrompre l'enregistrement.

1. Éteignez le caméscope DVD à la fin de l'enregistrement.

• Vous pouvez utiliser la fonction zoom en cours d'enregistrement. - page 37 Pour plus de détails, reportez-vous à la page 63.
• Les images vidéo sont enregistrées selon le rapport de format 4:3 sur la carte mémoire. La taille de l'image vidéo enregistrée est de 720 X 576.

Mode caméra numérique (uniquement pour VP-DX103(i)/DX104/DX105(i))

ENREGISTREMENT VIDÉO

• Réglez le sélecteur de mode de stockage sur CARD avant de procéder à l'enregistrement sur carte mémoire.
• Vous pouvez prendre des images vidéo à l'aide de la télécommande. page 13 (VP-DX104/DX105(i) uniquement)
• Faites glisser l'interrupteur POWER vers le bas pour allumer le caméscope DVD.
• Réglez le sélecteur de mode de stockage sur CARD.
• Réglez la mise au point du sujet sur l'écran LCD. (Objectif et LCD)
• Réglez le sélecteur d'ouverture/fermeture de l'objectif sur la position d'ouverture (Ø). - page 10
• Appuyez sur la touche PHOTO pour prendre la photo.
• Un bruit d'obturateur retentit. L'image photo est enregistrée avec le message « Photo capture » (Capture Photo).
• Vous ne pouvez pas procéder à un nouvel enregistrement tant que l'enregistrement de l'image photo sur la carte mémoire est en cours.

• Vous pouvez utiliser la fonction zoom en cours d'enregistrement. - page 37
• Le nombre d'images photos qu'il est possible de stocker dépend de la qualité et de la taille de l'image. → page 55. L'image photo est prise selon le rapport 4:3 sur la carte mémoire.
• Les données audio ne seront pas enregistrées avec l'image photo sur la carte mémoire.
• Veuillez vérifier le réglage de l'onglet de protection sur la carte mémoire avant d'effectuer l'enregistrement.

L'enregistrement risquera de ne pas s'activer si l'onglet est verrouillée.

• En cas de difficulté de mise au point, servez-vous de la fonction de prise au point manuelle. - page 70
• N'actionnez pas l'interrupteur POWER et ne retirez pas la carte mémoire lorsque le système est en cours d'accès à la carte de stockage, sous peine d'endommager le support de stockage ou d'altérer les données.
• Les images photo réelles sont plus larges qu'elles n'apparaissent à l'écran ACL. La taille de l'image photo enregistrée est de 800 X 600.

PRISE DE PHOTOS

Réglez le commutateur de mode de stockage sur CARD pour enregistrer sur la carte mémoire. - Vous pouvez prendre des photos avec la télécommande. → page 13 (uniquement pour VP-DX104/DX105)

1. Pour allumer le caméscope DVD, faites glisser l'interrupteur POWER vers le bas.

Réglez le commutateur de mode de stockage sur CARD. → page 30

1. Vérifiez le sujet sur l'écran ACL. (Objectif et ACL)
2. Réglez le commutateur d'ouverture/fermeture de l'objectif pour l'ouvrir (D). → page 10
3. Pour prendre une photo, appuyez sur le bouton PHOTO

Un son de déclenchement se fait entendre. Lorsque la photo est prise, le message "Photo capture" s'affiche. - Pendant l'enregistrement des photos sur la carte mémoire, vous ne pouvez pas continuer avec la prise de vue suivante.

Mode appareil photo numérique (VP-DX103(i)/DX104/DX105(i) uniquement)

LECTURE DE VIDÉOS

• Cette fonction ne peut être activée qu'en mode lecture. (→ page 21) Pour basculer en mode lecture, il suffit d'appuyer sur la touche MODE. L'index des vignettes permet de trouver rapidement une image vidéo.
• Servez-vous des touches relatives à la lecture sur la télécommande. (page 13) (VP-DX104/DX105(i) uniquement)
• Faites glisser l'interrupteur POWER vers le bas afin de mettre l'appareil sous tension, puis ouvrez l'écran LCD.
• Réglez le sélecteur de mode stockage sur CARD. Réglez la luminosité des couleurs de l'écran LCD. (page 79)
• Appuyez sur la touche MODE pour spécifier le mode lecture.

L'index des vignettes apparaît. La vignette en surbrillance indique le dernier fichier créé ou lu. Pour modifier la page de vignettes en cours, déplacez le levier de commande vers le bas pour mettre en surbrillance la barre de page, puis déplacez le levier de commande à droite ou à gauche afin de sélectionner la page.

1. Servez-vous du levier de commande pour sélectionner l'image vidéo souhaitée, puis appuyez sur le levier de commande.

Le fichier sélectionné s'affiche à l'écran et il est lu automatiquement. Pour arrêter la lecture, déplacez le levier de commande vers le bas. - Servez-vous du levier de commande pour essayer différentes opérations de lecture.

• Appuyez sur le levier de commande pour introduire une pause ou actionner la lecture.
• Déplacez le levier de commande vers la droite ou la gauche pour aller directement sur l'image suivante ou passer à la précédente.
• Déplacez le levier de commande vers la droite ou la gauche et maintenez-le enfoncé pour exécuter les fonctions d'avance rapide ou de retour rapide (x2).
• Pour revenir à l'index des vignettes, déplacez le levier de commande vers le bas.

• Vous pouvez contrôler le volume sonore en cours de lecture à l'aide du levier zoom. page 39
• La lecture lente est disponible en mode d'appareil photo numérique.
• Appuyez sur la touche d'écran ([C]) pour basculer entre les états d'activation/désactivation de la fonction OSD (Affichage à l'écran). L'image peut prendre quelques temps à apparaître, en fonction de la taille de la vitesse de lecture.
• Les vidéos montées sur ordinateur peuvent ne pas s'afficher lisiblement sur le caméscope DVD.
• Les vidéos enregistrées sur un autre caméscope peuvent ne pas se reproduire correctement sur le caméscope DVD.

Mode appareil photo numérique (uniquement pour VP-DX103(i)/DX104/DX105(i))

LECTURE VIDÉO

• Cette fonction ne peut être activée qu'en mode lecture. → page 21
• Vous pouvez reproduire et visualiser les images photos enregistrées sur la carte mémoire.
• Faites glisser l'interrupteur POWER vers le bas afin de mettre l'appareil sous tension, puis ouvrez l'écran LCD.
• Réglez le sélecteur de mode stockage sur CARD. → page 30
• Réglez la luminosité des couleurs de l'écran LCD. - page 79
• Appuyez sur la touche MODE. Servez-vous du levier de commande pour mettre en surbrillance l'onglet de photo ( ).

L'index des vignettes de photos s'ouvre. - Pour modifier la page de vignettes en cours, déplacez le levier de commande vers le bas pour mettre en surbrillance la barre de page, puis déplacez le levier de commande à droite ou à gauche afin de sélectionner la page.

1. Servez-vous du levier de commande pour sélectionner l'image photo souhaitée, puis appuyez sur le levier de commande.

Pour visualiser l'image précédente, déplacez le levier de commande vers la gauche. Pour visualiser l'image suivante, déplacez le levier de commande vers la droite. - Pour rechercher rapidement une image, déplacez le levier de commande vers la gauche ou la droite et maintenez-le enfoncé. En fait, le nombre d'images est modifié durant la recherche mais les images restent inchangées.

1. Pour retourner sur l'index des vignettes, déplacez le levier de commande vers le bas.

• Toutes les icônes disparaissent ou apparaissent lorsque vous appuyez sur la touche d'écran (□) sur le caméscope.
• La durée de chargement varie en fonction de la taille des images.
• Toute image de grande taille prise par un autre appareil sera affichée au format vignette.

Réglez la fonction diaporama en affichage continu.

1. Appuyez sur la touche MENU en mode d'affichage d'image unique.
2. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Slide Show » → « Start » (Début) puis appuyez sur le levier de commande.
3. Le témoin (s) s'affiche. Le diaporama commence à partir de l'image actuellement affichée. Toutes les images se reproduisent consécutivement durant 2 à 3 secondes chacune. Pour quitter le diaporama, déplacez le levier de commande vers le bas puis appuyez sur la touche MENU.

mode appareil photo numérique (VP-DX103(i)/DX104/DX105(i) uniquement)

PROTECTION CONTRE LA SUPPRESSION ACCIDENTELLE

• Cette fonction ne peut être activée qu'en mode lecture. → page 21
• Vous pouvez protéger les images importantes contre la suppression accidentelle.
• Si vous lancez le formatage, tous les fichiers y compris les fichiers protégés seront effacés.
• Faites glisser l'interrupteur POWER vers le bas pour mettre l'appareil sous tension.
• Réglez la sélection du mode de stockage sur CARD. - page 30
• Appuyez sur la touche MODE pour spécifier le mode lecture.

L'index des vignettes apparaît. Pour afficher l'index des vignettes d'images vidéo, servez-vous du levier de commande pour sélectionner l'onglet de photo.

1. Servez-vous du levier de commande pour sélectionner l'image à protéger, puis appuyez sur la touche MENU.
2. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Protect » (Protégé).
3. Déplacez le levier de commande vers le haut ou le bas pour sélectionner l'option souhaitée (« Off » (Désactivé) ou « On » (Activé)), puis appuyez sur le levier de commande.
4. À la fin de l'opération, les images sélectionnées sont protégées. Le témoin ( ) s'affiche sur l'image sélectionnée.

• Cette fonction est opérationnelle à l'identique en mode d'affichage de l'image complète (image unique affichée à l'écran). (Images photo uniquement)
• Les images protégées s'affichent avec le témoin ( Ⓒ). Si l'onglet de protection en écriture de la carte mémoire est verrouillé, vous ne pourrez pas activer la protection de l'image. - page 53

• Cette fonction ne peut être activée qu'en mode lecture.
• Vous pouvez supprimer les images vidéo indésirables enregistrées sur la carte mémoire.
• Si vous souhaitez supprimer des images protégées, vous devrez tout d'abord désactiver la protection de l'image.
• Une image supprimée ne peut pas être récupérée.
• Faites glisser l'interrupteur POWER vers le bas pour allumer l'appareil.
• Réglez le sélecteur de mode stockage sur CARD.
• Appuyez sur la touche MODE pour spécifier le mode lecture.

L'index des vignettes d'images vidéo s'ouvre. Pour afficher l'index des vignettes d'images vidéo, servez-vous du levier de commande pour sélectionner l'onglet de photo (图).

1. Utilisez le levier de commande pour sélectionner l'image à supprimer, puis appuyez sur la touche MENU.
2. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Delete » (Suppr.).
3. Déplacez le levier de commande vers le haut ou le bas pour sélectionner l'option souhaitée (« This File » (Ce fich.) ou « All Files » (Tous les fich.)), puis appuyez sur le levier de commande.
4. « This File » (Ce fich.) : supprime le fichier sélectionné.
5. « All Files » (Tous les fich.) : supprime toutes les images.
6. Le message concernant l'option sélectionnée apparaît. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Yes » (Oui), puis appuyez sur le levier de commande.

À la fin de l'opération, les images sélectionnées sont supprimées.

• Cette fonction est opérationnelle à l'identique en mode d'affichage de l'image complète (image unique affichée à l'écran). (Images photo uniquement)
• Activez la protection d'image pour protéger vos images importantes contre la suppression. → page 60
• Une image protégée ne peut pas être supprimée. Vous devez libérer la fonction de protection afin de supprimer une image. → page 60

SUPPRESSION D'IMAGES

Cette fonction ne fonctionne qu'en mode Lecture.

Utilisation des éléments de menu

MANIPULATION DES MENUS

Suivez les instructions ci-après pour utiliser chacun des éléments de menu présentés sur cette page.

Exemple : mise au point

Utilisation de la touche MENU

1. Faites glisser l'interrupteur POWER vers le bas pour mettre l'appareil sous tension.
2. Réglez le support de stockage approprié. (VP-DX103(i)/DX104/DX105(i) uniquement)
3. page 30
4. Appuyez sur la touche MENU.
5. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Focus » (Mise au point).
6. Déplacez le levier de commande vers le haut ou le bas afin de sélectionner la position souhaitée, puis appuyez sur le levier de commande. Déplacez le levier de commande vers la droite ou la gauche pour régler la mise au point manuellement.
7. Pour quitter, appuyez sur la touche MENU.

Utilisation du levier de commande

Le guide permet un accès rapide aux menus fréquemment utilisés, sans avoir à appuyer sur la touche MENU.

1. Faites glisser l'interrupteur POWER vers le bas pour mettre l'appareil sous tension.
2. Pour afficher le guide, appuyez sur le levier de commande.
3. Déplacez le levier de commande vers le bas pour sélectionner la mise au point (°).
4. Déplacez le levier de commande vers le bas pour sélectionner l'option souhaitée.

Le déplacement du levier de commande vers le bas permet de basculer entre les réglages « Auto Focus » (MAP auto) et « Manual Focus » (MAP manuelle).

1. Pour quitter, appuyez sur le levier de commande jusqu'à ce que le guide disparaisse.

• Les éléments accessibles par le menu varient en fonction du mode de fonctionnement.

GESTION DES MENUS

• Les éléments accessibles par le menu varient en fonction du mode de fonctionnement.
• Reportez-vous à la page correspondante pour les détails du fonctionnement.

Éléments du menu d'enregistrement

Mode de fonctionnement	DISC	CARD(VP-DX103(i)DX104/DX105(i)uniquement)	Valeur par défaut	Page
Scene Mode (AE) (Mode Scène(AE))	●	X	Auto	65
White Balance(Bal. blancs)	●	●	Auto	66
Exposure (Exposition)	●	●	Auto	67
Anti-Shake(DIS)(Anti vibr.(DIS))	●	X	Off (Déscienté)	68
Digital Effect(Effet numérique.)	●	X	Off (Déscienté)	69
Focus (Mise pt)	●	●	Auto	70
Shutter (obturator)	●	X	Auto	71
16:9 Wide (16:9)	●	X	On (Activé)	72
Quality (Qualité)	●	X	Fine (Supérieure)	72
Wind Cut (Supp. Vent)	●	X	Off (Déscienté)	73
Back Light (Contré jour)	●	●	Off (Déscienté)	73
C. Nite	●	X	Off (Déscienté)	74
Light (Eclair.)(VP-DX102/DX105(i)uniquement)	●	X	Off (Déscienté)	74
Fader (Attén.)	●	X	Off (Déscienté)	75
Guideline (Repère)	●	●	Off (Déscienté)	75
Digital Zoom (Zoom numérique.)	●	X	Off (Déscienté)	76
File No. (N° de ARCHIFIER)	X	●	Series (Série)	77
Disc Manage(Gest. disque)	●	X	-	47~51

: possible, X : impossible

• Certains éléments n'apparaissent pas pour certains types de support de stockage. (VP-DX103(i)/DX104/DX105(i) uniquement) Certaines fonctions du menu ne peuvent pas être activées simultanément. Il est impossible de sélectionner les éléments de menu en gris.

Pour le dépannage, reportez-vous aux exemples de combinaisons inopérantes de fonctions et d'éléments de menu. → page 112

ÉLÉMENTS DU MENU

Utilisation des éléments de menu

Éléments du menu de lecture

Mode de fonctionnement		DISC	CARD(VP-DX103(i)/DX104/DX105(i)uniquement)		Valeur pardéfaut	Page
			Vidéo	Photo
Delete (Suppr.)		●	●	●	-	40,61
Edit (Modif.)	Partial Delete(Suppr. part.)	●	X	X	-	41,46
Protect (Protégé)		X	●	●	-	60
Card Manage (Gestion carte)		X	●	●	-	78
Print Mark(DPOF)(Voyant D'Imp.(DPOF))		X	X	●	-	83
Slide Show (mode photo unique affichée à l'écran)		X	X	●	-	59

: possible, X : impossible

Réglages des éléments de menu

Mode de fonctionnement		Valeur par défaut	Page
Date/Time Set (Régli. Horloge)		01/JAN/2008 00:00	78
Date/Time (Date/heure)		Off (Déactivé)	79
LCD Brightness (Luminosité LCD)		18	79
LCD Colour (Couleur LCD)		18	79
Beep Sound (Signal sonore)		On (Activé)	80
Shutter Sound (Son obturateur) (VP-DX103(i)/DX104/DX105(i) unquivalent)		On (Activé)	80
Auto Power Off (Arrêt auto)		6 Min (6 min.)	80
Remote (Télécommande) (VP-DX102/DX104/DX105(i) unquivalent)		On (Activé)	81
TV Display (Affiche TV)		On (Activé)	81
USB Connect (Conn. USB) (VP-DX103(i)/DX104/ DX105(i) unquivalent)	DISC	PC Cam	81
	CARD	Mass Storage (Mémoire aux.)
AV In/Out (Ent/Sort. AV) VP-DX100i/DX103i/DX105i unquivalent)		Out (Sortie)	81
Default Set (Rég. par déf.)		-	82
Menu Colour (Coul. menu)		Midnight Blue (Bleu nuit)	82
Transparency (Transparent)		20%	82
Language		-	82
Demo (Démo)		On (Activé)	82

Utilisation des éléments de menu

Lecture des éléments

Način delovanja		DISC	CARD(samo za VP-DX103(i)/DX104/DX105(i))		Privzeta vrednost	Stran
			Video	Fotografija
Delete		●	●	●	-	40,61
Edit	Partial Delete	●	X	X	-	41,46
Protect		X	●	●	-	60
Card Manage		X	●	●	-	78
Print Mark(DPOF)		X	X	●	-	83
Slide Show (pri prikazu ene silke)		X	X	●	-	59

: possible, X : impossible

Réglage des éléments de menu

Način delovanja		Privzeta vrednost	Stran
Date/Time Set		01/JAN/2008 00:00	78
Date/Time		Off	79
LCD Brightness		18	79
LCD Colour		18	79
Beep Sound		On	80
Shutter Sound (sono za VP-DX103(i)/DX104/DX105(i))		On	80
Auto Power Off		6 Min	80
Remote (sono za VP-DX102/DX104/DX105(i))		On	81
TV Display		On	81
USB Connect (sono za VP-DX103(i)/DX104/DX105(i))	DISC	PC Cam	81
	CARD	Mass Storage
AV In/Out (sono za VP-DX100i/DX103i/DX105i)		Izhod	81
Default Set		-	82
Colour Tone		Midnight Blue	82
Transparency		20%	82
Language		-	82
Demo		On	82

ÉLÉMENTS DU MENU D'ENREGISTREMENT

Vous pouvez configurer les éléments du menu pour l'enregistrement.

Scene Mode (AE) (Mode Scène (AE))

Le caméscope DVD règle automatiquement la vitesse de l'obturateur et du diaphragme pour un enregistrement optimal en fonction de l'illumination du sujet. Vous pouvez aussi préciser l'un des six modes disponibles selon les conditions, l'environnement de l'enregistrement ou le but de la prise de vidéo.

Réglages	Sommaire	Affiche à l'écran
Auto	- Equilibrage automatique entre le sujeet et l'arrêté-plan.- A utiliser dans des conditions normales.- La vitesse de l'obturator s'ajuste automatiquement en fonction de la scène.	Aucun
Sports	- Permet de saisir des personnes ou des objets se déplaçantrapidement. L'exploitation du mode Sports sous une lumière fluorescente peut provoquer un scintillage de l'image. Dans ce cas, utilisez le mode d'enregistrement Auto.
Portrait	- Permet que la personne ou le sujeet apparaisse sur un arrière plan adouci en créant un champ peu profond.- Le mode portrait est plus efficace en extérieur.
Spotlight (Projecteur)	- Prévient la surexposition du visage du sujet, lorsqu'une forte luminosité frappe celui-ci (au cours d'un marriage ou sur scène par exemple).
Beach/Snow (Sable/Neig.)	- Prévient la sous-exposition du visage du sujet dans des conditions de lumière intense, comme par exemple, à la plage, par un beau jour d'étéou sur une pente de ski.
High Speed (Vit. Rapide)	- Réduit les flous lorsque vous enregistrrez des sujets qui se déplacentrapidement comme sur un terrain de golf ou de tennis.

• Vous pouvez consulter le mode « Scène Mode (AE) » (Mode Scène (AE)) grâce à l'affichage des informations à l'écran. Cependant, rien n'apparaît en mode « Auto ».
• Cette fonction doit être spécifiée sur le réglage « Auto » en mode EASY.Q.
• Cette fonction ne peut être réglée qu'en mode enregistrement du caméscope DVD.

ENREGISTREMENT DES ÉLÉMENTS DE MENU

Utilisation des éléments de menu

White Balance (Balance des blancs)

Le caméscope DVD règle automatiquement la couleur du sujet. Modifie l'équilibre des blancs en fonction des conditions d'enregistrement.

Réglages	Sommaire	Affichage à l'écran
Auto	Ce mode est généralement utilisé pour contröler automatiquement l'équilibre des blancs.	Aucun
Daylight (Jour)	Ceci contrôle l'équilibre des blancs selon l'ambiance en extérieur ou en interieur, particulièrement pour les gros plans et lorsque le sujeit est d'une couleur dominante.
Cloudy (Nuageux)	Cette option est utilisé pour les enregistements par tempsnuageux.
Fluorescent	Cette option est utilisé pour les enregistements à la lumière fluorescente blanche.
Tungsten (Tungstène)	Cette option est utilisé pour les conditions de luminée au tungstène de moins de 3 200 k.
Custom WB (Per bal bic)	Ceci vous permet de régler manuellement l'équilibre des blancs pour correspondir à la source de luminée ou à l'atmosphère ambiente.

Réglage manuel de l'équilibre des blancs

1. Déplacez le levier de commande vers le haut ou le bas pour sélectionner « Custom WB » (Balance des blancs personnalisée), puis appuyez sur le levier de commande. Le témoin « Set White Balance » (Définir la balance des blancs) s'affiche.
2. Cadrez un objet blanc tel qu'une feuille de papier afin qu'il recouvre complètement l'écran. Servez-vous d'un objet non transparent.

Si l'objet qui remplit l'écran n'est pas mis au point, vous pouvez corriger la mise au point à l'aide de l'option « Manual Focus » (Mise au point manuelle) (page 70). Appuyez sur la touche MENU pour annuler cette action. Appuyez sur le levier de commande.

Le réglage relatif à l'équilibre des blancs s'applique et le témoin (42) s'affiche. Pour quitter, appuyez sur la touche MENU.

Utilisation des éléments de menu

White Balance (Balance des blancs)

• La prise de vue d'un sujet peut se faire, en intérieur, dans des conditions de lumière diverses (lumière naturelle, fluorescente, chandeliers, etc.). Puisque la température de la couleur change en fonction de la source de lumière, la teinte du sujet varie selon les réglages de l'équilibre des blancs. Utilisez cette fonction pour obtenir des résultats plus naturels.
• Nous vous conseillons de définir le réglage « Digital Zoom » (Zoom numérique) sur « Off » (Désactivé) (page 76) avant d'ajuster l'équilibre des blancs.
• N'utilisez pas un objet de couleur pour régler l'équilibre des blancs : il vous sera impossible d'obtenir la teinte appropriée de cette façon.
• Cette fonction doit être réglée sur « Auto » en mode EASY.Q.
• Modifiez le réglage de l'équilibre des blancs en cas de changement des conditions d'éclairage.
• Lors d'un enregistrement en extérieur dans des conditions normales, un basculement vers le mode Auto peut permettre d'obtenir de nouveaux résultats.

En temps normal, le caméscope DVD règle automatiquement la durée d'exposition. Vous pouvez aussi spécifier la durée d'exposition en fonction des conditions d'enregistrement.

Réglages	Sommaire	Affichage à l'écran
Auto	Cette option ajusté automatiquement la luminosité de l' image en fonction des conditions de lumière ambiente.	Aucun
Manual (Manuel)	Ceci peut de régier manuellement la luminosité de l' image. Ajustez la luminosité lorsque le sujet est trop clair ou trop souvent.	XXX

Réglage manuel de la durée d'exposition :

Lorsque vous réglez manuellement la durée d'exposition, le réglage par défaut apparaît comme la valeur réglée automatiquement en fonction des conditions de lumière ambiante.

1. Déplacez le levier de commande vers la droite ou la gauche pour régler l'exposition tout en visionnant l'image sur l'écran LCD.
2. L'exposition peut être réglée sur une valeur comprise entre « 0 » et « 29 »
3. Appuyez sur le levier de commande. Le réglage d'exposition manuelle est appliqué et le témoin (g) s'affiche.
4. Pour quitter, appuyez sur le levier de commande à plusieurs reprises jusqu'à faire disparaître le guide OK.

Utilisation des éléments de menu

Nous vous conseillons d'utiliser l'exposition manuelle dans les situations décrites ci-après :

Pour les prises de vue en contre-jour ou lorsque l'arrière-plan est trop clair. - Pour les prises de vue sur un arrière-plan réfléchissant, comme une plage ou une pente de ski. Lorsque l'arrière-plan est trop sombre ou le sujet illuminé.

• Si vous modifiez manuellement la valeur d'exposition après avoir sélectionné la fonction « Scene Mode(AE) » (Mode Scène(AE)), les modifications manuelles s'appliqueront en premier lieu.
• Cette fonction doit être spécifiée sur le réglage « Auto » en mode EASY.Q.

Anti-Shake(DIS) (Anti-vibrations (DIS))

Corrige le flou de l'image lorsque vous utilisez le zoom pour enregistrer un sujet grossi.

Réglages	Sommaire	Affichage à l'écran
Off (Déactivé)	Déactive la fonction.	Aucun
On (Activé)	Compense l'instabilité des images provoquée par les tremblements de la camera, sur tout dans les conditions de grossissement extrème.	©

Le mode EASY Q règle automatiquement l'option « Anti-Shake (DIS) » (Anti-vibr. (DIS)) sur « On » (Activé). Lorsque le réglage « Anti-Shake (DIS) » (Anti-vibr. (DIS)) est spécifié sur « On » (Activé), vous percevez une légère différence entre le mouvement réel et le mouvement à l'écran. - Les gros tremblements de caméra risquent de ne pas être entièrement corrigés lorsque l'option « Anti-Shake (DIS) » (Anti-vibr. (DIS)) est spécifiée sur « On » (Activé).

Tenez fermement le caméscope DVD avec les deux mains.

Il vous est recommandé de spécifier « Anti-Shake (DIS) » (Anti-vibr. (DIS)) sur « Off » (Désactivé) lorsque vous utilisez le caméscope DVD sur un trépied (non fourni). - Lorsque vous enregistrez des photos avec un grossissement de 34x ou davantage et que le réglage « Anti-Shake (DIS) » (Anti-vibr. (DIS)) est spécifié sur « On » (Activé) dans certains endroits, les images consécutives peuvent être floues. Dans ce cas, nous vous recommandons de recourir à un trépied (non fourni) et de désactiver l'option « Anti-Shake (DIS) » (Anti-vibr. (DIS)) en la réglant sur « Off » (Désactivé). - Cette fonction ne peut être réglée qu'en mode enregistrement du caméscope DVD.

Utilisation des éléments de menu

Digital Effect (Effet numér.)

La fonction d'effets numériques vous permet d'apporter une touche personnelle créative à vos enregistrements. Sélectionnez l'effet numérique correspondant au type d'image que vous souhaitez enregistrer ainsi que l'effet que vous voulez créer. Il existe 10 options d'effets numériques.

Régliages		Sommaire	Affichage à l'écran
Off (Déactivé)		Déactivé la fonction.	Aucun
1	Black & White (Noir&Blanc)	Ce mode transforme les images couleurs en images noir et blanc.	#
2	Sepia (Sépia)	Ce mode confère aux images une coloration brun-rougêtre.	#
3	Negative (Négatif)	Ce mode inverse les couleurs, et créé une image en négatif.	#
4	Art	Ce mode donne aux images un aspect grossier.	#
5	Emboss1 (Relief1)	Ce mode créé un effet 3D (relief).	#
6	Emboss2 (Relief2)	Ce mode créé un effet 3D (relief) sur le contour de l'image.	#
7	Mosaic (Mosaïque)	Ce mode découvertes les images en mosaïque.	#
8	Mirror (Miroir)	Ce mode scinde l'image en deux par un effet mirir.	#
9	Pastel1	Ce mode applique un effet de pastel à l'image.	#
10	Pastel2	Ce mode applique un effet de pastel au contour de l'image.	#

Digital Effect

• L'option « Mirror » (Miroir) n'est pas disponible en mode 16:9. Libérez d'abord le mode 16:9 pour définir la fonction « Mirror » (Miroir).
• Cette fonction doit être réglée sur « Off » (Désactivé) en mode EASY.Q.
• Les modes « Emboss2 » (Relief2), « Mosaic » (Mosaïque), « Mirror » (Miroir), « Pastel1 » et « Pastel2 » sont indisponibles lorsque les réglages « Anti-Shake (DIS) » (Anti-vibr. (DIS)) ou « C. Nite » sont spécifiés. Le zoom numérique est indisponible en mode « Emboss2 » (Relief2), « Mosaic » (Mosaïque), « Mirror » (Miroir), « Pastel1 » ou « Pastel2 ».
• Cette fonction ne peut être réglée qu'en mode enregistrement du caméscope DVD.

• En mode grand écran 16:9, le mode « Mirror » n'est pas disponible. Libérez d'abord le mode grand écran 16:9 pour définir « Mirror ». Cette fonction sera réglée sur « Off » lorsque EASY.Q est utilisé.
• Les modes « Emboss2 », « Mosaic », « Mirror », « Pastel1 » et « Pastel2 » ne sont pas disponibles lorsque « Anti-Shake (DIS) » ou C. Nite est utilisé. Le zoom numérique n'est pas disponible dans les modes « Emboss2 », « Mosaic », « Mirror », « Pastel1 » ou « Pastel2 ». Cette fonction ne peut être réglée que dans le mode d'enregistrement du caméscope DVD.

Utilisation des éléments de menu

Focus (Mise au point)

En temps normal, le caméscope DVD effectue une mise au point automatique sur un sujet (autofocus). La mise au point automatique s'active dès la mise sous tension du caméscope. Vous pouvez aussi effectuer une mise au point manuelle sur un sujet en fonction des conditions d'enregistrement.

Régliages	Sommaire	Affichage à l'écran
Auto	Il est préférible, dans la plupart des cas, d'utiliser la mise au point automatiquecar elle vous permet de vous concentrer sur la partie créative de votre re新格局ement.	Aucun
Manual (Manuel)	La mise au pointmanuelle peut s'avérer être nécessaire dans certaines conditions qui rendent la mise au point automatique difficile ou non faisable.	M13

Mise au point manuelle en cours d'enregistrement

Le caméscope DVD peut effectuer une mise au point automatique sur un sujet depuis un gros plan jusqu'à l'infini.

Cependant, il est possible de ne pas pouvoir obtenir la mise au point adéquate en fonction des conditions d'enregistrement. Dans ce cas, utilisez le mode de mise au point manuelle.

1. Déplacez le levier de commande vers le haut ou le bas pour sélectionner « Manual » (Manuel), puis appuyez sur le levier de commande.

Le témoin de réglage de la mise au point manuelle apparaît.

1. Déplacez le levier de commande vers la droite ou la gauche afin de sélectionner le témoin souhaité pour régler la mise au point, puis appuyez sur le levier de commande.

Mise au point sur un sujet éloigné

Pour effectuer la mise au point sur un sujet éloigné, déplacez le levier de commande vers le témoin (1)

Mise au point sur un sujet rapproché

Pour effectuer la mise au point sur un sujet rapproché, déplacez le levier de commande vers le témoin (m). L'icône rapprochée ou éloignée (FV) apparaît entre les témoins lorsque la mise au point est terminée. La valeur ajustée s'applique tout de suite après le déplacement du levier de commande vers la droite ou la gauche afin de régler la mise au point. Le réglage de mise au point manuel est alors appliqué et le témoin (x) s'affiche.

3 Pour quitter, appuyez sur le levier de commande à plusieurs reprises jusqu'à faire disparaître le guide.

Dans les situations suivantes, il est possible que vous obteniez de mauvais résultats en faisant la mise au point manuellement :

• Une image composant plusieurs objets, certains proches du caméscope DVD, autres plus éloignés. Un sujet enveloppé par le brouillard ou se détachant sur un fond enneigé. Une surface brillante ou réfléchissante comme celle d'une carrosserie de voiture. Un sujet ou un objet se déplaçant de manière constante et rapide, tel un sportif ou une foule.

Focus

La fonction « Focus » (mise au point) permet de basculer entre les mises au point manuelle et automatique. Aucune indication n'apparaît à l'écran en mode de mise au point automatique. - Si vous n'êtes pas familiarisé(e) avec les caméscopes DVD, nous vous conseillons d'utiliser la mise au point automatique. - Cette fonction doit être réglée sur « Auto » en mode EASY.Q.

Shutter (obturateur)

Le caméscope DVD règle automatiquement la vitesse de l'obturateur selon la brillance du sujet. Vous pouvez aussi la régler selon les conditions de la scène.

Réglages	Sommaire	Affichage à l'écran
Auto	Le caméoscope DVD règle automatiquement la valeur appropriée d'ouverture de l'obtraturer.	Aucun
Manual (Manuel)	La vitesse de l'obturatorer peut être régisée sur 1/50, 1/120, 1/250, 1/500, 1/1000, 1/2000, 1/4000 ou 1/10000.	123

Réglage manuel de la vitesse de l'obturateur

Vous pouvez régler manuellement la vitesse de l'obturateur. Une vitesse rapide de l'obturateur peut figer le mouvement d'un sujet se déplaçant rapidement. Par contre, une vitesse plus lente rend le sujet

flou en donnant une impression de mouvement. La valeur ajustée s'applique tout de suite après le déplacement du levier de commande vers la droite ou la gauche afin de régler la vitesse de l'obturateur.

1. Déplacez le levier de commande vers le haut ou le bas pour sélectionner le réglage « Manu » (Manuel) puis appuyez sur le levier de commande.
2. Le témoin de réglage manuel de la vitesse de l'obturateur apparaît.
3. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner le format permettant de régler la vitesse de l'obturateur, puis appuyez sur le levier de commande.
4. La valeur ajustée s'applique tout de suite après le déplacement du levier de commande vers la droite ou la gauche afin de régler la vitesse de l'obturateur. Le réglage manuel de la vitesse de l'obturateur est appliqué et le témoin (V1/XX) s'affiche.
5. Pour quitter, appuyez sur le levier de commande à plusieurs reprises jusqu'à faire disparaître le guide.

Valeurs recommandées pour la vitesse de l'obturateur en fonction du type d'enregistrement

Vitesse de l'obturateur	Conditions
1/50	La vitesse de l'obturateur est régile sur 1/50 de seconde. Les bandes noires apparaissant à l'écran du téléviseur deviennent plus minces.
1/120	La vitesse de l'obturateur est fixée sur /120 secondes pour les sports en salle tel que le basketball. Le scintillagement qui se produit sous les lumières fluorescentes ou aux vapeurs de mercure est réduit.
1/250, 1/500, 1/1000	Trains ou voitures en mouvement ou tout autre vehicule se déplaçantrapidement tels que les wagon nets de montagnes russes.
1/2000, 1/4000, 1/10000	Sports de plein air comme le golf ou le tennis.

Utilisation des éléments de menu

• Nous vous conseillons d'utiliser un trépied pour les prises de vue à basse vitesse d'obturateur.
• Si vous modifiez manuellement la vitesse de l'obturateur après avoir sélectionné le mode « Scène Mode (AE) » (Mode Scène (AE)), les modifications manuelles s'appliqueront en priorité. L'image peut paraître moins lissée lorsque la vitesse de l'obturateur est élevée.
• Cette fonction doit être spécifiée sur le réglage « Auto » en mode EASY.Q. Lorsque vous enregistrez à des vitesses d'obturateur de 1/1000 ou plus, assurez-vous que l'objet n'est pas en plein soleil. La vitesse de l'obturateur ne peut être réglée qu'en mode enregistrement du caméscope DVD.
• Une valeur élevée de la vitesse d'obturateur autorise la prise de vue d'un sujet se déplaçant rapidement en une image unique et nette.

16:9 Wide (16:9)

L'image vidéo est capturée au format 16:9 ou 4:3, en fonction du rapport souhaité. Réglez le rapport adéquat en fonction du format de votre TV. La fonction 16:9 ne peut être activée qu'en mode enregistrement du caméscope DVD.

Régliages	Sommaire	Affichage à l'écran
Off (Désactivé)	Enregistre les images en mode plein écran sur un monitreur TV au format 4:3.	-
On (Activé)	Enregistre les images en mode plein écran sur un monitueur TV au format 16:9.	-

• Les modes miroir et zoom numérique ne sont pas disponibles en mode grand écran 16:9.
• Une image vidéo est reproduite au ratio 16:9 sur le caméscope DVD. Lorsque l'image vidéo enregistrée au format 4:3 est lue sur le caméscope DVD ou sur un écran au format 16:9, l'image affichée peut paraître plus large que sa taille réelle.

Quality (Qualité)

Vous pourrez désirer la qualité des produits à enregistrer. Le caméscope DVD peut enregistrer en mode SF (Super Fine (Extra)), F (Fine (Supérieure)) et N (Normal (Normale)). Le mode Fine est réglé à l'usine par défaut.

Régliages	Sommaire	Affichage à l'écran
Super Fine (Extra)	Enregistre lesVIDEOS avec des images de qualité extra.	TSP
Fine (Supérieure)	Enregistre lesVIDEOS avec des images de qualité supérieure.	TIF
Normal	Enregistre lesVIDEOS avec des images de qualité normale.	TIN

• Les images enregistrées sont encodées à débit binaire variable (VBR). VBR est un système d'encodage qui permet de régler automatiquement le débit binaire selon l'image enregistrée. La qualité ne peut être réglée qu'en mode enregistrement du caméscope DVD.

Il est possible de réduire le bruit du vent lorsque vous enregistrez à l'aide du microphone intégré.

Si le réglage « Wind Cut » (Supp. Vent) est réglé sur « On » (Activé),

les composantes basse fréquence du son capté par le microphone seront

coupées durant l'enregistrement : cela améliore l'audition des sons et des voix durant la reproduction.

• Utilisez la fonction Wind Cut lorsque vous effectuez des enregistrements dans des endroits exposés au vent.

Régliages	Sommaire	Affichage à l'écran
Off (Déactivé)	Désactive la fonction.	Aucun
On (Actifé)	Minimisele bruit du vent ou tout autre type de bruit durant l'enregistrement.	[¶]

Assurez-vous que le réglage « Wind Cut » (Supp. Vent) est réglé sur « Off » (Désactivé) lorsque vous souhaitez que le microphone soit aussi sensible que possible. - La fonction Wind Cut ne peut être activée qu'en mode enregistrement du caméscope DVD équipé d'un microphone intégré.

Back Light (Contre-jour)

Cette fonction compense la luminosité des prises à contre-jour lorsque le sujet est illuminé par derrière pour éviter qu'il ne soit trop sombre.

Réglages	Sommaire	Affichage à l'écran
Off (Déactivé)	Déactive la fonction.	Aucun
On (Activé)	- Compensation de contre-jour activée. - La compensation de contre-jour illumine rapidement le sujet.

Un contre-jour se produit lorsque le sujet est plus sombre que l'arrière-plan :

Le sujet se trouve devant une fenêtre. Le sujet faisant l'objet de l'enregistrement porte des vêtements blancs ou brillants et est placé devant un arrière-plan lumineux, son visage étant trop sombre pour en distinguer les traits. Le sujet est en extérieur par temps couvert. - Les sources lumineuses sont trop fortes. - Le sujet se trouve devant un arrière-plan enneigé.

Cette fonction doit être réglée sur « Off » (Désactivé) en mode EASY.Q.

Wind Cut

Utilisation des éléments de menu

C.Nite

Vous pouvez faire apparaître le sujet enregistré au ralenti en contrôlant la vitesse de l'obturateur ou obtenir une image plus lumineuse dans les endroits sombres sans aucune concession au niveau des couleurs.

Régliages	Sommaire	Affichage à l'écran
Off (Déactivé)	Déactive la fonction.	Aucun
1/25	Enregistre une image encore plus claire que l'originale, déjà lumineuse.	C.N 123
1/13	Enregistre une image plus claire même dans un endroitASFIRE.	C.N 118

• Si vous utilisez C.Nite, la mise au point s'effectuera lentement et des points blancs pourront s'afficher à l'écran ; ce n'est pas une défaillance. La fonction C.Nite est indispensable avec les fonctions suivantes : « Scène Mode (AE) » (Mode Scène (AE)), « Shutter » (Obturateur), « Exposure » (Exposition), « Digital Zoom » (Zoom numérique), « Digital Effect » (Effet numérique), « Emboss2 » (Relief2), « Mosaic » (Mosaïque), « Mirror » (Miroir), « Pastel1 » et « Pastel2 ».
• Si le réglage Anti-Shake (DIS) (Anti-vibration (DIS)) est spécifié, le mode C.Nite sera relâché.
• Cette fonction ne peut être activée qu'en mode enregistrement du caméscope DVD.
• Cette fonction doit être spécifiée sur le réglage « Off » (Désactivé) en mode EASYQ.

Vous pouvez enregistrer des images plus lumineuses dans un endroit sombre.

Réglages	Sommaire	Affichage à l'écran
Off (Désactéve)	Enregistrre une image sans lumière.	Aucun
On (Activé)	Enregistrre une image plus claire dans un endroit社会发展 sans rienacrément aux couleurs.	××

ATTENTION

La diode lumineuse peut devenir très chaude. Ne la touchez pas pendant l'enregistrement ou juste après son extinction, car des blessures graves pourraient en résulter. Ne remettez pas le caméscope DVD dans son étui tout de suite après utilisation de la lampe, car celle-ci demeure extrêmement chaude pendant un certain temps. Ne l'utilisez pas à proximité de matières inflammables ou explosives.

• La lampe vous permet d'effectuer des enregistrements d'un sujet dans des endroits sombres. La lampe ne s'allume ni ne s'éteint en cours d'enregistrement. La portée de la lampe est limitée (2 m maximum).
• Cette fonction ne peut être réglée qu'en mode enregistrement du caméscope DVD.
• Cette fonction doit être spécifiée sur le réglage « Off » (Désactivé) en mode EASYQ.

C. Nite

En contrôlant la vitesse d'obturation, vous pouvez capturer des images d'un sujet en mouvement ou bien laisser entrer la lumière dans un endroit sombre, sans que la qualité des couleurs ne se dégrade.

Vous pouvez donner un aspect professionnel à vos vidéos en utilisant des effets spéciaux comme l'ouverture ou la fermeture en fondu au début ou à la fin d'une séquence. Fondu d'ouverture (approx. 3 s)

Réglages	Sommaire	Affichage à l'écran
Off (Déactivé)	Déactive la fonction.	Aucun
On (Activé)	La fonction Fader (Attén.) s'exécute.	[Ⅲ]

Appuyez sur la touche de démarrage/arrêt de l'enregistrement lorsque le réglage « Fader » (Atténuateur) est spécifié sur « On » (Activé). L'enregistrement débute par un écran noir sur lequel viennent s'inscrire l'image et le son en ouverture par fondu (fade in (Ouv. fon.)).

Fermeture en fondu (Fade out)

Si vous souhaitez arrêter l'enregistrement sans fermeture en fondu, il suffit de régler « Fader » (Atténuateur) sur « On » (Activé) une nouvelle fois durant l'enregistrement. Appuyez ensuite sur la touche de démarrage/arrêt de l'enregistrement. L'enregistrement s'arrête lorsque l'image et le son se sont fermés par fondu sonore (fade out), et l'image et le son s'ouvrent par fondu sonore (fade in).

• Cette fonction ne peut être réglée qu'en mode enregistrement du caméscope DVD.
• Cette fonction doit être réglée sur « Off » (Désactivé) en mode EASY.Q.

Repère (Guideline)

• La section des consignes affiche un certain motif sur l'écran LCD, de sorte que vous puissiez régler la composition d'images tout en enregistrant des images vidéo ou des photos. Le caméscope DVD fournit 3 sortes de consignes.

Réglages	Sommaire	Affichage à l'écran
Off (Désactifé)	Désactive la fonction.	Aucun
Cross (Grille1)	Enregistré le sujeit placé au centre comme la composition d'enregistrement le plus générique.
Grid (Grille2)	Enregistré le sujeit au sein d'une composition horizontally ou verticale ou avec gros plan.
Safety Zone (Zone de séc.)	Enregistré le sujeit au sein d'une zone de sécurité qui le protège contre toute coupure au montage en 4:3 à gauche et droite et 2:35:1 pour le haut et le bas. Réglez « Safety Zone (Zone de séc.) » lorsque vos souhaïtrez disposér des plusieurs sujets variés en une seule scène avec une tâille appropriée.	+

• En plaçant le sujet sur le point de fuite de la consigne, vous créez une composition équilibrée.
• Il est impossible d'enregistrer des consignes sur les images en cours d'enregistrement.

Apparition progressive

Permet d'effectuer un fondu d'ouverture/fermeture lorsque « Fader » est réglé sur « On ». Le fondu commence par une scène sombre, puis l'image et le son apparaissent progressivement (fondu d'ouverture).

Utilisation des éléments de menu

Zoom numérique (Digital Zoom)

Vous pouvez sélectionner le niveau de zoom maximal pour effectuer un zoom à un niveau plus élevé que 34x (réglage par défaut) pendant un enregistrement. Le zoom numérique permet de grossir au-delà de 34x, et même jusqu'à 1 200x lorsqu'il est combiné avec un zoom optique.

Le côté droit de la barre indique le facteur de zoom numérique. La zone de zoom apparaît lorsqu'on a sélectionné le niveau de zoom.

Réglages	Sommaire	Affichage à l'écran
Off (Désactivé)	Zoom optique jusqu'à 34x.	Aucun
100x, 200x, 400x, 1200x	Le zoom jusqu'à 34x est effectué avec le zoom optique, et après cela, jusqu'à 100x (200x, 400x ou 1200x) sont effectuels avec le zoom numérique.	Aucun

• La qualité de l'image peut s'altérer selon le coefficient de zoom appliqué au sujet.
• Le zoom numérique est indisponible avec les fonctions « Anti-Shake (DIS) » (Anti vibr.(DIS)), « EASY.Q », « C. Nite », « Digital Effect » (Effet numér.) (« Emboss2 » (Relief2), « Mosaic » (Mosaicque), « Mirror » (Miroir) « Pastel1 » et « Pastel2 »).
• Une fois que les réglages « Anti-Shake (DIS) », « Anti vibr.(DIS) », « C.Nite », « EASY.Q », « Digital Effect », « Effet numér. », « Emboss2 », « Relief2 », « Mosaic », « Mosaique », « Mirror », « Miroir », « Pastel1 » et « Pastel2 » sont sélectionnés, le mode zoom numérique est relâché. (Le mode zoom numérique est sauvegardé lorsque ces réglages sont relâchés. « C.Nite », « EASY.Q » uniquement)
• Cette fonction ne peut être réglée qu'en mode enregistrement du caméscope DVD.

Utilisation des éléments de menu

Zoom numérique

File No. (N° de fichier) (VP-DX103(i)/DX104/DX105(i) uniquement)

• Les nombres de fichiers sont attribués aux images photos dans l'ordre dans lequel celles-ci ont été enregistrées.

Réglages	Sommaire	Affichage à l'écran
Series (Série)	Attribue les numérodes de fichiers de la séquence même si la carte mémoire est remplaçée, à la suite d'un formatage ou de la suppression de tous les fichiers. Le nombre de fichier est réinitialisé à la création d'un nouveau fichier.	Aucun
Reset (Réinitialiser)	Réinitialise le nombre de fichier à 0001 même à la suite d'un formatage, d'une suppression de tous les fichiers ou à l'insertion d'une nouvelle carte mémoire. Utilisez la fonction « Reset » (Réinitialiser) lorsqu'il devient impossible de créé d'autres dossiers ou d'autres fichiers grâce que la limite a été atteinte.	Aucun

• Cette fonction ne peut être réglée qu'en mode enregistrement d'appareil numérique.

File No. (uniquement pour VP-DX103(i)/DX104/DX105(i))

• Les numéros de fichiers sont attribués aux photos dans l'ordre où elles ont été prises.

Utilisation des éléments de menu

ÉLÉMENTS DU MENU DE LECTURE

Card Manage (Gestion carte) (VP-DX103(i)/DX104/DX105(i) uniquement)

• Il est possible d'utiliser une carte mémoire pour l'enregistrement en mode lecture d'appareil numérique.

Régliages	Sommaire	Affichage à l'écran
Format	Supprime l'ensemble de fichiers et des options sur la carte mémoire, notamment les fichiers protégés.	Aucun
Card Info (Info carte)	Affiche les informations relatives à la carte, telles que l'espace utilisé, l'espace disponible.	Aucun

• Si vous exécutez la fonction de formatage, tous les fichiers seront complètement supprimés et les fichiers effacés ne pourront pas être récupérés. N'éteignez pas l'appareil pendant le formatage.
• Il est impossible de formater une carte mémoire dont l'onglet de protection est verrouillé.
• Les informations relatives à la carte peuvent apparaître, selon le type de la carte concernée.
• Cette fonction ne peut être réglée qu'en mode lecture d'appareil numérique.

Vous pourrez régler la date et l'heure, la langue d'affichage, la sortie vidéo et les paramètres d'affichage du caméscope DVD.

Règle la date et l'heure en cours de sorte que ces informations seront correctement enregistrées. → page 29

RÉGLAGE DES ÉLÉMENTS DU MENU

Vous pouvez régler l'affichage de la date et de l'heure sur l'écran LCD.

• Avant d'utiliser la fonction « Date/Time » (Date/Heure), vous devez régler la date et l'heure. - page 29

Réglages	Sommaire	Affichage à l'écran
Off (Désactif)	La date et l'heure en cours ne s'afficht pas.	Aucun
Date	Affiche la date actuelle.	01/JAN/2008
Time (Heure)	Affiche l'heure actuelle.	00:00
Date&Time (Date&Heure)	Affiche la date et l'heure actuelles.	01/JAN/2008 00:00

• Le réglage date/time (Régl. Horloge) sera « 01/JAN/2008 00:00 » dans les conditions suivantes :
• Si l'enregistrement d'une photo ou d'une vidéo a été effectué avant le réglage de l'horloge du caméscope DVD. Lorsque la pile bouton de l'horloge interne devient faible ou s'épuise.

Date/Heure

Le déplacement du levier de commande vers la droite illumine l'écran alors que son déplacement vers la gauche l'assombrit.

• Un écran LCD très lumineux consomme davantage d'énergie.
• Vous pouvez régler la luminosité de l'écran LCD de 0 à 35 lorsque l'éclairage ambiant est trop fort et que la vision de l'écran est difficile.
• La luminosité de l'écran LCD n'affecte en rien celle des images enregistrées.

LCD Colour (Couleur LCD)

Vous pouvez régler la couleur de l'écran LCD sur une valeur comprise entre 0 et 35.

Lorsque vous réglez la plage de couleurs, plus le chiffre est élevé, plus l'écran LCD est lumineux.

LCD Brightness

La luminosité de l'écran LCD peut être réglée pour l'adapter aux conditions d'éclairage.

En déplaçant le levier de commande vers la droite, l'écran s'éclaircit ; en le déplaçant vers la gauche, il s'assombrit.

Utilisation des éléments de menu

Beep Sound (Signal sonore)

Vous pouvez activer ou désactiver le signal sonore.

Réglages	Sommaire	Affichage à l'écran
Off (Désactifé)	Désactive le signal sonore.	Aucun
On (Actifé)	Lorsque cette fonction est activée, un bip sonore retentit chaque fois que vous appuyez sur une touche.	Aucun

Le signal sonore est désactivé pendant l'enregistrement de vidéos. Lorsque le signal sonore est désactivé, la commande d'activation/désactivation du son l'est aussi.

Shutter Sound (Son obturateur) (VP-DX103(i)/DX104/ DX105(i) uniquement)

Vous pouvez activer ou désactiver le son de l'obturateur.

Régliages	Sommaire	Affichage à l'écran
Off (Désactivé)	Désactive le son de l'obtraturer.	Aucun
On (Activé)	Lorsque la fonction est activée, le son de l'obtraturer se fait entendre à chaque fois que vous appuyez sur la touche PHOTO.	Aucun

Auto Power Off (Arrêt auto)

Vous pouvez régler le caméscope DVD pour qu'il s'éteigne automatiquement dès qu'il reste inutilisé pendant plus de 6 minutes en mode STBY (VEILLE) et l'index des vignettes.

Régliages	Sommaire	Affichage à l'écran
Off(Désactivé)	- Le caméoscope DVD ne s'était pas automatique.- Le caméoscope DVD ne passée pas en mode veille, même au bout de 3 minutes d'absence d'activation de touche.	Aucun
6 Min (6 min.)	- Le caméoscope DVD passée automatique en mode veille au bout de 3 minutes d'absence de fonctionnement en mode STBY ou sur l'index des vignettes de photos. En l'absence d'opération dans les 3 minutes suivantes, fappéré est automatique mis hors tension. Cependant,ès qu'une action est déchlenchée en mode veille, le caméoscopeDVD quitte le mode veille.- Le caméoscope DVD ne se met pas hors tension automatique durant l'enregistrement et la lecture.	Aucun

Utilisation des éléments du menu

Beep Sound

Remote (Télécommande) (VP-DX102/DX104/DX105(i) uniquement)

Cette fonction vous permet d'activer ou de désactiver la télécommande en vue de l'utiliser avec le caméscope DVD.

Réglages	Sommaire	Affichage à l'écran
Off (Désactif)	Désactive la fonction. - Le féminin (162) s'affiche lorsque vous utilisez la télécommande.	Aucun
On (Activé)	Permet de contrôle le camiscope DVD à l'aide de la télécommande.	Aucun

TV Display (Affichage TV)

La fonction d'affichage du téléviseur est disponible en mode d'enregistrement et de lecture. Vous pouvez désigner le chemin de sortie de l'affichage à l'écran. Cette fonction vous permet de régler l'affichage à l'écran pour le visionnage de films à l'aide du viseur, de l'écran LCD ou d'un téléviseur périphérique.

Réglages	Sommaire	Affichage à l'écran
Off (Déactivé)	L'affichage à l'écran apparaît sur l'écran LCD et dans le viseur unquivalent.	Aucun
On (Activé)	L'affichage à l'écran apparaît sur l'écran LCD, dans le viseur et sur le monitier de télévisions.	Aucun

USB Connect (Conn. USB) (VP-DX103(i)/DX104/DX105(i)

uniquement)

À l'aide du câble USB, vous pouvez relier votre caméscope DVD à un ordinateur ou à une imprimante.

Vous pouvez copier vos films et vos photos depuis la carte mémoire vers l'ordinateur et imprimer vos images photos en mode d'appareil photo numérique. Vous avez la capacité d'utiliser le caméscope DVD comme une Webcam en mode d'enregistrement du caméscope DVD.

Réglages	Sommaire	Affichage à l'écran
Mass Storage (Mémoire aux.)	Raccordement à un ordinateur pour l'utilisation du caméoscope DVD comme périphérique de mémoire auxiliaire en mode d'apparériel numérique. (VP-DX103(i)/DX104/DX105(i) uniquement)	Aucun
PictBridge	Raccordement à une imprimante (VP-DX103(i)/DX104/DX105(i) uniquement)	Aucun
PC Cam	Raccordement à un ordinateur pour l'utilisation du caméoscope DVD comme Webcam en mode enregistrement du caméoscope DVD.	Aucun

AV In/Out (Ent./Sort. AV) (VP-DX100i/DX103i/DX105i uniquement)

Vous pouvez enregistrer les signaux à partir de sources externes. De la même façon, vous pouvez envoyer vos vidéos vers des périphériques externes à des fins d'enregistrement ou de lecture.

Réglages	Sommaire	Affichage à l'écran
In (Ent.)	Enregistrre le contentu d'un pérophérique extérieur sur le caméoscope.	In (Ent.)
Out (Sortie)	Copie ou réproduit le contentu de ce caméoscope sur le pérophérique extérieur.	Aucun

• Cette fonction ne peut être réglée qu'en mode lecture du caméscope DVD.

Télécommande (uniquement pour VP-DX102/DX104/DX105(i))

Utilisation des éléments de menu

Default Set (Rég. par déf.)

Vous pourrez réinitialiser les réglages du caméscope DVD sur leurs valeurs respectives par défaut, telles que spécifiées en usine.

La réinitialisation du caméscope DVD sur ses valeurs par défaut n'affecte pas les images enregistrées.

Menu Colour (Coul. menu)

Vous pouvez sélectionner la couleur de menu de votre choix pour afficher le menu.

« Midnight Blue » (Bleu nuit) → « Lovely Pink » (Rose tendre) → « Mystic Purple »

(Violet mystique) → « Sunny Orange » → « Oasis Green » (Vert oasis)

Vous pouvez sélectionner la transparence de votre choix pour afficher le menu.

« 0% » « 20% » « 40% » « 60% »

• Cette fonction peut être réglée en mode enregistrement uniquement.

Language

Vous pouvez choisir la langue d'affichage de votre choix pour les menus et les messages.

• Les options « Language » peuvent être modifiées sans préavis.

Démo (Demo)

La démonstration vous montre automatiquement les principales fonctions de votre caméscope DVD afin que vous puissiez les maîtriser plus facilement.

Réglages	Sommaire	Affichage à l'écran
Off (Déactivé)	Déactive la fonction.	Aucun
On (Activé)	Active le mode démonstration et en affiche les différentes fonctionnalités.	Aucun

La démonstration est lancée dans les cas suivants :

• Immédiatement après le réglage de « Demo » (Démo) sur « On » (Activé). Lorsque le réglage « Auto Power Off » (Arrêt auto) est sur « Off » (Désactivé), dès qu'il y a une absence de fonctionnement pendant plus de 6 minutes en mode STBY, qu'il y ait insertion de disque ou non.
• La démonstration s'arrête temporairement lorsque vous appuyez sur d'autres touches (MENU, levier de commande, touche de démarrage/arrêt de l'enregistrement, etc.). La démonstration est estompée dans le menu de réglages en cours d'enregistrement. En mode d'enregistrement d'appareil numérique, la démonstration n'aura pas lieu même si la fonction est sur « On » (Activé) (VP-DX103(i)/DX104/DX105(i) uniquement).

Réglage par défaut

Impression d'images photos (VP-DX103(i)/DX104/DX105(i) uniquement)

Il est possible d'imprimer des images photos en insérant une carte de réglage DPOF dans une imprimante compatible DPOF ou en raccordant le caméscope DVD à une imprimante compatible avec le format PictBridge.

PARAMÈTRES D'IMPRESSION DPOF

• Cette fonction ne peut être activée qu'en mode lecture. → page 21
• Ce caméscope DVD est compatible avec le format DPOF (Digital Print Order Format). Le caméscope DVD vous permet de sélectionner les photos à imprimer et le nombre d'impressions. Cette caractéristique est utilisée pour l'impression avec une imprimante pouvant accepter le format DPOF ou lorsque vous confiez votre support de stockage au laboratoire photographique pour impression.
• Faites glisser l'interrupteur POWER vers le bas pour mettre l'appareil sous tension.

Réglez la touche du mode stockage sur CARD. → page 30

1. Appuyez sur la touche MODE, puis utilisez le levier de commande afin de sélectionner l'onglet (√) de photos permettant de spécifier le mode lecture de photos.

L'index des vignettes de photos s'ouvre.

1. Appuyez sur la touche MENU.
2. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Print Mark (DPOF) » (Voyant d'imp. (DPOF)).
3. Déplacez le levier de commande vers le haut ou le bas pour sélectionner l'option souhaitée (« Set All » (Déf. tt) ou « Reset All » (Reinit. tt)), puis appuyez sur le levier de commande.
4. « Set All » (Déf. tt) : Marque toutes les photos pour l'impression. Si vous désirez imprimer une seule copie par page, sélectionnez « Set All » (Déf. tt). « Reset All » (Reinit. tt) : Retire la marque pour l'impression.
5. Le message concernant l'option sélectionnée apparaît. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Yes » (Oui), puis appuyez sur le levier de commande.

Le nombre d'impressions ne peut être défini qu'en mode d'affichage unique. Appuyez sur la touche MENU puis déplacez le levier de commande vers la droite ou la gauche après avoir sélectionné « Print Mark (DPOF) » (Voyant d'imp. (DPOF)). Déplacez le levier de commande vers le haut ou le bas pour désigner le nombre d'impressions. Vous pouvez régler l'impression jusqu'à un total de 99 copies pour chaque photo. Pour quitter, appuyez sur la touche MENU.

• Les images de photos marquées pour l'impression affichent le témoin (l) lorsqu'elles apparaissent à l'écran.
• L'option « Reset All » (Réinit. tt) peut nécessiter du temps, selon le nombre de pages stockées. Le format DPOF (Digital Print Order Format) vous permet d'enregistrer l'information d'impression dans le dossier MISC de votre support d'enregistrement. Sélectionnez les photos à imprimer et le nombre d'impressions à effectuer.
• Cette fonction est indisponible pour les images vidéo.

Impression de photos (uniquement pour VP-DX103(i)/DX104/DX105(i))

Pour imprimer des photos, vous devez insérer la carte mémoire DPOF dans une imprimante compatible DPOF, ou connecter le caméscope à une imprimante PictBridge.

Impression de photos (VP-DX103(i)/DX104/DX105(i) uniquement)

• Si votre imprimante prend en charge le format PictBridge, vous pourrez facilement imprimer vos photos en raccordant votre caméscope directement à l'imprimante à l'aide du câble USB. Le format DPOF n'est pas configurable lors de l'utilisation de PictBridge. - page 83

REMARQUE : Après avoir sélectionné l'élément « PictBridge » dans le menu, raccordez le câble USB.

1. Sélectionnez le mode lecture de photos. → page 59
2. Réglez la sélection de mode de stockage sur CARD.
3. Appuyez sur la touche MODE et servez-vous du levier de commande pour sélectionner l'onglet de photo (四) permettant de régler le mode lecture de photos.
4. Réglez le réglage « USB Connect » (Conn. USB) sur « PictBridge » (page 81).
5. (Appuyez sur la touche MENU → Servez-vous du levier de commande pour sélectionner « Setting » (Réglage) → « USB Connect » (Conn. USB) → « PictBridge »).
6. Raccordez votre caméscope DVD à l'imprimante en utilisant le câble USB fourni.
7. Mettez votre imprimante sous tension.

L'écran du menu PictBridge apparaît automatiquement après un bref instant. Pour visionner l'image photo précédente ou suivante, appuyez sur la touche MENU et déplacez le levier de commande à gauche ou à droite. - À chaque fois que vous appuyez sur la touche MENU, vous basculez entre les états d'activation/désactivation de l'écran menu PictBridge.

1. Appuyez sur la touche MENU. Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Print » (Impression) puis appuyez sur le levier de commande pour effectuer l'impression.

L'image photo sélectionnée sera imprimée. Pour arrêter l'impression après le début de l'impression, appuyez sur la touche MENU.

Définition du nombre de copies à imprimer : Appuyez sur la touche MENU.

Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Copies », puis déplacez le levier de commande vers le haut ou le bas afin de sélectionner le nombre de copies. Pour quitter, appuyez sur la touche MENU.

• Si l'image est déplacée sur l'emplacement précédent ou suivant, le nombre de copies est réinitialisé.

Impression de photos (uniquement VP-DX103(i)/DX104/DX105(i))

Impression directe avec PictBridge

Si votre caméscope est compatible PictBridge, vous pouvez imprimer facilement des photos en connectant directement le caméscope à l'imprimante avec un câble USB. Les réglages DPOF ne sont pas possibles lorsque PictBridge est utilisé. - page 83

Réglage de l'option d'impression de l'horodatage

Déplacez le levier de commande vers la droite ou la gauche pour sélectionner « Date/Time » (Date/Heure), puis déplacez le levier de commande vers le haut ou le bas pour sélectionner l'option souhaitée. Pour quitter, appuyez sur la touche MENU. Impression à l'aide du format DPOF

Si l'imprimante prend en charge le DPOF, vous pourrez utiliser le réglage DPOF. - page 83

• Si le caméscope ne reconnaît pas l'imprimante, ou pour imprimer à nouveau après une impression directe avec PictBridge, retirez le câble USB, sélectionnez « PictBridge » dans le menu à nouveau, puis raccordez le câble.
• Si le menu « USB Connect » (Conn. USB) est défini sur « Mass Storage » (Mémoire aux.), il sera impossible de raccorder une imprimante compatible PictBridge au caméscope DVD à l'aide du câble USB. Il arrive parfois que le caméscope DVD ne se connecte pas à l'imprimante. Cela dépend du fabricant de l'imprimante. Si la connexion est refusée, débranchez le câble USB, éteignez l'imprimante puis rallumez-la. Raccordez ensuite le câble USB puis réglez le caméscope DVD sur « PictBridge ». L'option de la date et de l'heure peut ne pas être prise en charge sur toutes les imprimantes. Renseignez-vous auprès du fabricant de l'imprimante. Il sera impossible de paramétrer le menu « Date/Time » (Date/Heure) si l'imprimante ne prend pas en charge cette option.
• PictBridge™ est une marque déposée de CIPA (Camera & Imaging Products Association), une norme de transfert d'image développée par Canon, Fuji, HP, Olympus, Seiko Epson et Sony. Utilisez le câble USB fourni avec le caméscope DVD.
• Utilisez l'adaptateur CA de votre caméscope DVD pendant l'impression directe PictBridge. Si vous éteignez votre caméscope DVD pendant l'impression, vous risquez d'altérer les données de votre support de stockage. Il est impossible d'imprimer des images vidéo.
• Vous pouvez paramétrer différentes options d'impression en fonction de l'imprimante. Reportez-vous au guide d'utilisation de l'imprimante pour plus de détails.
• Ne débranchez jamais le câble USB ni ne retirez la carte mémoire pendant l'impression. Vous ne pourrez peut-être pas imprimer des photos prises sur un autre appareil.

Option d'impression de la date/heure

En déplaçant la manette de commande vers la droite ou la gauche, sélectionnez "Date/Time", puis appuyez sur la manette vers le haut ou le bas pour choisir la valeur souhaitée. Pour sortir, appuyez sur le bouton MENU.

Connexion aux périphériques AV

Vous pouvez visionner les vidéos et les photos enregistrées (VP-DX103(i) / DX104 / DX105(i) uniquement) sur grand écran en raccordant le caméscope DVD à un téléviseur.

CONNEXION À UN TÉLÉVISEUR

Le téléviseur doit être compatible avec la norme PAL pour vous permettre de visionner vos enregistrements. Page 103 - Nous vous conseillons d'utiliser l'adaptateur CA pour alimenter le caméscope DVD.

Utilisez le câble AV fourni pour raccorder le caméscope DVD au téléviseur comme suit.

1. Branchez l'extrémité du câble dotée d'une fiche unique sur la prise AV du caméscope DVD.
2. Branchez l'autre extrémité sur le téléviseur via les prises vidéo (jaune) et audio gauche (blanche)/droite (rouge).

Pour plus de détails sur les connexions, reportez-vous au manuel d'utilisation de votre téléviseur. - Veillez à ce que le volume du téléviseur soit réglé sur le niveau minimum avant d'effectuer le raccordement : cet oubli peut provoquer un ronflement provenant des haut-parleurs du téléviseur. - Connectez les câbles d'entrée et de sortie aux prises correspondantes de l'article utilisé avec le caméscope DVD. Assurez-vous de régler l'option « AV In/Out » (Ent./Sort. AV) sur « Out » (Sortie) avant de brancher l'appareil à un périphérique extérieur. (VP-DX100i/DX103i/DX105i uniquement) — page 81

Visionnage sur un écran de télévision

1. Allumez le téléviseur et réglez le sélecteur d'entrée sur la connexion d'entrée utilisée par le caméscope DVD.
2. Ceci est souvent appelé « ligne ». Reportez-vous au guide d'utilisation du téléviseur pour plus de détails sur la sélection de la source.
3. Allumez le caméscope DVD.
4. Faites glisser l'interrupteur POWER vers le bas, puis ouvrez l'écran LCD.
5. Réglez le support de stockage approprié. (VP-DX103(i)/DX104/DX105(i) uniquement) → page 30. Appuyez sur la touche MODE pour régler le mode lecture. → page 21. L'image du caméscope DVD apparaît à l'écran du téléviseur.
6. Effectuez la lecture.
7. Vous pouvez lire, enregistrer ou configurer le menu tout en regardant l'écran du téléviseur.

• Pour plus d'informations sur le raccordement, consultez le manuel d'utilisation du téléviseur.
• Avant de connecter l'appareil, assurez-vous que le son du téléviseur est coupé. Si vous l'oubliez, un bruit soudain peut être émis par les haut-parleurs du téléviseur.
• Connectez soigneusement les câbles d'entrée et de sortie aux connecteurs appropriés de l'appareil avec lequel le caméscope DVD est utilisé.
• Assurez-vous d'avoir réglé « AV In/Out » sur « Out » lors de la connexion à un périphérique externe. (uniquement pour VP-DX100/DX103/DX105) - page 81

• Réglez le volume sonore du téléviseur.
• La télécommande vous sera utile pour manipuler le caméscope DVD tout en visionnant une image à l'écran du téléviseur. (VP-DX102/DX104/DX105(i) uniquement)
• Si seule l'entrée audio mono est disponible sur le périphérique connecté (TV, etc.), utilisez la prise blanche du câble audio (Audio L).
• Si vous lisez une vidéo protégée contre la copie, aucune image n'apparaîtra à l'écran du téléviseur. Lorsque l'option « TV Display » (Affichage TV) est réglée sur « Off » (Désactivé), l'affichage à l'écran OSD n'apparaît plus à l'écran du poste de télévision. → page 81. L'information enregistrée par le caméscope DVD apparaît sur le moniteur de télévision. Appuyez sur la touche d'écran (|□|) pour afficher l'état de l'écran. → page 26
• La proximité du caméscope DVD avec d'autres périphériques ou son niveau sonore élevé risquent parfois de provoquer une réaction acoustique ou un enroulement. Dans ce cas, il faut veiller à garder le caméscope DVD raisonnablement éloigné des périphériques connectés.

L'image s'affiche en fonction du format de l'écran du téléviseur.

Stockage	Format d'enregistrement	Téléviseur grand écran (16:9)	Téléviseur 4:3
DISC	Les images enregistrées au format 16:9 (16:9 Wide (16:9) : On (Activé))
	Les images enregistrées au format 4:3 (16:9 Wide (16:9) : Off (Déactivé))
CARD (VP-DX103(i)/DX104/DX105(i) uniquement)	• Images vidEOS • Images photos

• Reportez-vous à la page 72 pour le réglage « 16:9 Wide » (16:9).

• Réglez le volume du téléviseur.
• La télécommande est utile pour commander le caméscope DVD pendant que vous regardez l'image sur l'écran du téléviseur. (uniquement pour VP-DX102/DX104/DX105(i))
• Si l'appareil connecté (téléviseur, etc.) ne dispose que d'une entrée audio mono, utilisez le câble audio avec la fiche blanche (audio gauche).
• Lors de la lecture d'une vidéo protégée contre la copie, aucune image ne s'affiche sur l'écran du téléviseur.
• Lorsque « TV Display » est réglé sur « Off », aucun affichage à l'écran n'apparaît sur le téléviseur. - page 8
• Les informations indiquant que le caméscope DVD enregistre seront affichées sur l'écran du téléviseur : appuyez sur la touche Affichage ([]) pour changer l'état de l'affichage. - page 26
• Si le caméscope DVD est trop proche d'autres appareils, un sifflement peut se produire ou le volume peut être élevé. Placez le caméscope DVD à une distance appropriée des autres appareils connectés.

Connexion aux périphériques AV

COPIE SONORE DES IMAGES SUR UN MAGNÉTOSCOPE OU UN LECTEUR DVD/HDD

Il vous est possible de copier des images lues sur le caméscope DVD vers d'autres appareils comme les magnétoscopes ou les graveurs DVD/HDD. Utilisez le câble AV (fourni) pour raccorder le caméscope DVD à un autre appareil vidéo tel qu'illustré dans la figure ci-après :

1. Faites glisser l'interrupteur POWER vers le bas pour mettre l'appareil sous tension puis ouvrez l'écran LCD. → page 21 Réglez le support de stockage approprié. (VP-DX103(i)/DX104/DX105(i) uniquement) → page 30
2. Appuyez sur la touche MODE pour désigner le mode lecture.
3. Servez-vous du levier de commande pour sélectionner l'image enregistrée

(copie) dans l'index des vignettes, puis appuyez sur le levier de commande.

1. Appuyez sur la touche d'enregistrement de l'appareil raccordé.
2. Le camescope DVD débute la lecture et l'appareil enregistre démarque la copie.

Reportez-vous au chapitre « Montage » pour créer une liste de lecture en sélectionnant les scènes souhaitées parmi celles qui sont enregistrées sur le camescope DVD. pages 40-46 - Le haut-parleur produit des sons audio. Un volume trop élevé peut provoquer des parasites sur l'image copiée. - Ayez toujours recours à l'adaptateur CA branché sur une prise murale lorsque vous utilisez le camescope DVD raccordé à un autre appareil afin de prévenir les coupures d'énergie du bloc-piles pendant l'enregistrement. Assurez-vous de régler l'option « AV In/Out » (Ent./Sort. AV) sur « Out » (Sortie) avant de brancher l'appareil à un périphérique externe. (VP-DX100 i /DX103 i /DX105 i uniquement) → page 81 - Prenez garde à ne pas déconnecter le câble AV accidentellement en faisant glisser l'interrupteur OPEN.

La fonction Voice Plus ne peut être activée qu'en mode lecture du camescope DVD. page 38 - Cette fonction vous permet d'intégrer votre narration à un disque préenregistré à l'aide du microphone du camescope DVD. - Si vous souhaitez dupliquer un DVD sur d'autres périphériques AV (graveur DVD, magnétoscope), vous pourrez copier le son de votre voix provenant du microphone interne du camescope DVD sur un périphérique AV, au lieu de copier les signaux audio sur un disque préenregistré. 1. Connectez le camescope DVD à votre périphérique AV via le câble AV. page 86 2. Réglez le sélecteur de mode stockage sur DISC. (VP-DX103(i)/DX104/DX105(i) uniquement) → page 30 3. Insérez le disque que vous souhaitez lire dans le camescope DVD. 4. Appuyez sur la touche MODE pour régler le mode lecture. 5. Servez-vous du levier de commande pour sélectionner l'image souhaitée. 6. Appuyez sur la touche de démarrage/arrêt de l'enregistrement sur le point souhaité dans la lecture.

L'icône de Voice Plus («) s'affiche et « Voice » clignote pendant quelques temps. C'est le son du microphone interne qui sera copié sur un périphérique AV raccordé plutôt que le son du disque préenregistré.

1. Pour annuler, appuyez à nouveau sur la touche de démarrage/arrêt de l'enregistrement.

• Voice Plus n'est disponible que lorsque le câble AV est raccordé. Lorsqu'un câble USB est connecté, la fonction Voice Plus risque de ne pas fonctionner normalement. (VP-DX103(i)/DV104/DX105(i) uniquement)
• Si vous procédez à des opérations de type arrêt, lecture, pause, retard ou avance rapide alors que la fonction Voice Plus est en cours d'exécution, celle-ci sera désactivée.
• Lorsque la fonction Voice Plus est exécutée, les touches MENU ou PHOTO sont inopérationnelles.
• La fonction Voice Plus n'affecte pas les sons d'origine sur le disque enregistré. Lorsque la fonction Voice Plus est utilisée, le son est transféré du microphone intégré du caméscope DVD vers le dispositif AV raccordé. Veillez donc à ce que le microphone ne soit ni couvert ni bloqué.
• Réglez le volume sonore du dispositif externe raccordé. (TV, système audio, etc.)
• Une réaction acoustique risque de se produire lorsque le caméscope est placé à l'arrière du haut-parleur d'un périphérique externe.
• Baissez le volume du périphérique externe et conservez le caméscope à une distance raisonnable. Assurez-vous de régler l'option « AV In/Out » (Ent./Sort. AV) sur « Out » (Sortie) avant de brancher l'appareil à un périphérique externe. (VP-DX100 i/DX103 i/DX105 i uniquement) → page 81

UTILISATION DE L'AJOUT DE SON

Connexion aux périphériques AV

ENREGISTREMENT (COPIE) D'UN PROGRAMME TV OU DE CONTENUS EXTERNES SUR UN DISQUE (VP-DX100I/DX103I/DX105I UNIQUEMENT)

• La fonction d'enregistrement (copie) ne peut être activée qu'en mode lecture du caméscope DVD. → page 21
• Connectez votre caméscope DVD à votre magnétoscope ou téléviseur à l'aide d'une prise AV/S pour enregistrer un programme télévisé ou copier une cassette VHS sur un disque. Veillez à régler « AV In/Out » (Ent./Sort. AV) sur « In » (Ent.) avant la connexion à un périphérique externe. page 81

Enregistrement (Copie) vers un disque

1. Connectez le caméscope DVD à votre magnétoscope, lecteur DVD/HDD ou téléviseur via un câble AV.

Connectez le câble AV à la prise de sortie de votre magnétoscope, lecteur DVD/HDD ou téléviseur. Prise jaune : vidéo, Prise blanche : audio (L) - mono, Prise rouge : audio (R)

1. Insérez un disque vierge dans votre caméscope DVD. Veuillez vous référer aux pages 102~103 pour la sélection et le formatage de disques.

Enregistrement à partir d'un magnétoscope ou d'un graveur/enregistreur DVD/HDD

1. Insérez la bande à lire dans votre magnétoscope ou graveur/enregistreur DVD/HDD.
2. Suspendez la lecture au point de départ.
3. Lancez la copie en appuyant sur la touche de démarrage/arrêt de l'enregistrement sur votre caméscope DVD.
4. Appuyez sur la touche de lecture sur tout magnétoscope ou graveur/enregistreur DVD/HDD pour reproduire la bande.

Enregistrement depuis un téléviseur

1. Sélectionnez une chaîne de télévision à enregistrer.
2. Lancez l'enregistrement en appuyant sur la touche de démarrage/arrêt de l'enregistrement sur votre caméscope DVD.

À la fin de l'enregistrement (copie) :

Appuyez sur la touche de démarrage/arrêt de l'enregistrement sur votre caméscope DVD pour arrêter l'enregistrement (la copie).

• Si vous faites fonctionner le caméscope DVD relié en connexion avec un autre DVD, vous devrez souvent raccorder le caméscope DVD à une prise secteur CA à l'aide d'un adaptateur CA.
• Ce caméscope DVD ne peut enregistrer les cassettes vidéo protégées par le droit d'auteur comme celles de Macrovision ou les signaux de télévision instables.

• Pour enregistrer un programme télévisé ou une cassette vidéo sur un disque, raccordez un caméscope DVD, un magnétoscope ou un enregistreur vidéo avec une prise AV.
• Assurez-vous que « AV In/Out » est réglé sur « In » avant de raccorder un appareil externe. - page 81

Enregistrement (copie) sur disque

1. Raccordez le caméscope DVD à votre magnétoscope ou téléviseur à l'aide d'un câble AV.
2. Branchez le câble AV sur la prise de sortie du magnétoscope, de l'enregistreur DVD/HDD ou du téléviseur. Prise jaune : vidéo
3. Prise blanche : audio (gauche) - mono. Prise rouge : audio (droite)
4. Insérez un disque vierge dans le caméscope DVD.

Pour sélectionner ou formater le disque, veuillez vous reporter aux pages 102 à 103.

Enregistrement à partir d'un magnétoscope ou d'un enregistreur DVD/HDD

1. Insérez le disque que vous souhaitez lire dans votre magnétoscope ou enregistreur DVD/HDD. Mettez la lecture en pause au point de départ souhaité.

Enregistrement depuis le téléviseur

Connexion à un ordinateur (VP-DX103(i)/DX104/DX105(i) uniquement)

Ce chapitre présente les connexions du caméscope vers un ordinateur à l'aide du câble USB pour effectuer différentes fonctions. Pour brancher un câble USB sur un ordinateur, reportez-vous aux instructions d'installation du logiciel et aux caractéristiques techniques de l'ordinateur détaillées ci-après.

Les exigences suivantes doivent être satisfaites pour utiliser DV Media PRO.

Système d'exploitation	Windows Vista(32 bits, 64 bits), XP ou 2000 * Nous recommendons l'installation standard. Le bon fonctionnement de l'apparéil ne sera pas garantit si le système d'exploitation ci-dessus n'est pas mis à niveau.
Proesseur	Intel® Pentium® 4, 2 GHz recommandé
MEMOIRE VIVE	512 Mo (2 Go ou plus recommends)
Connecteur	Prise USB1.1/2.0
Affichage	1024 x 768, couleur 24 bits ou plus
Divers	Internet Explorer 5.5 ou ultérieur DirectX 9.0 ou ultérieur

• Les ports USB doivent être aux normes USB 2.0 ou USB 1.1 standard. Nous recommandons la norme USB haute-vitesse (USB 2.0). L'interface USB n'est pas prise en charge sur les systèmes d'exploitation Macintosh.
• La configuration système citée plus haut ne garantit pas le bon fonctionnement des logiciels fournis sur l'ensemble des ordinateurs satisfaisant aux exigences citées.
• Sur un ordinateur moins puissant, la lecture de vidéos risque de ne pas être fluide et l'édition de vidéos peut prendre beaucoup de temps.
• Sur un ordinateur plus lent que ce qui est recommandé, la lecture vidéo risque de sauter des images et de fonctionner de façon imprévue.
• Intel® Pentium III™ ou Pentium 4™ sont des marques de commerce d'Intel Corporation. Windows® est une marque déposée de Microsoft® Corporation.
• Toutes les autres appellations et marques appartiennent à leurs propriétaires respectifs.

Connexion à un ordinateur (VP-DX103(i)/DX104/DX105(i) uniquement)

Ce chapitre explique comment connecter le caméscope à un ordinateur à l'aide d'un câble USB pour diverses fonctions.

connexion à un ordinateur (VP-DX103(i)/DX104/DX105(i) uniquement)

INSTALLATION DU DV MEDIA PRO

L'installation du logiciel DV Media PRO sur votre ordinateur avec le système d'exploitation Windows vous permet de profiter des opérations suivantes en y raccordant votre camscope DVD à l'aide d'un câble USB.

Visionnage de films enregistrés et de photos sur ordinateur : DV Driver, DirectX 9.0, Video Codec - Fonction PC Camera/USB Streaming (Webcam/USB en continu) : DV Driver, DirectX 9.0, Video Codec

Avant de commencer !

• Allumez votre ordinateur. Quittez toutes les autres applications.
• Insérez le CD fourni dans le lecteur de CD-ROM de votre ordinateur.

L'écran d'installation s'affiche automatiquement après l'insertion du CD. Si cet écran ne s'affiche pas, vous cliquerez sur le bouton « Start » (Démarrer) situé dans le coin inférieur gauche et sélectionnerez « Run » (Exécuter) pour afficher la boîte de dialogue. Saisissez « D:\autorun.exe » et appuyez sur ENTER, si votre lecteur de CD-ROM est relié à « D:Drive »

Installation de pilotes - DV Driver et DirectX 9.0

• DV Driver est un pilote nécessaire pour prendre en charge une connexion établie avec un PC. (S'il n'est pas installé, certaines fonctions ne seront pas prises en charge.)
• Cliquez sur "DV Driver" sur l'écran d'installation.

Le logiciel du pilote nécessaire est installé automatiquement.

Les pilotes suivants seront installés :

• Pilote Webcam/USB en continu (pilote de prise d'image)
• Cliquez sur « Confirm » pour terminer l'installation du pilote.
• Si « DirectX 9.0 » n'est pas installé, il le sera automatiquement après le réglage de (DV Driver).
• Veuillez redémarrer l'ordinateur après l'installation de (DirectX 9.0).

Si le logiciel DirectX 9.0 est déjà installé, vous n'aurez pas besoin de redémarrer l'ordinateur.

Installation d'application - Video Codec

• Cliquez sur « Video Codec » sur l'écran d'installation. La fonction « Video Codec » est nécessaire pour lire les fichiers vidéo enregistrés par ce caméscope DVD sur un ordinateur.

1. Cliquez sur « Quick Time » sur l'écran d'installation.
2. QuickTime est une technologie d'Apple utilisée pour le traitement de vidéos, de bandes son, d'animations, de graphiques, de texte, de musique ainsi que de panoramas virtuels 360 degrés (VR).

• Installez ce programme à l'aide du CD d'installation fourni avec le caméscope DVD. Nous ne garantissons pas la compatibilité sur les différentes versions de CD. Pour lire des films sur un ordinateur, installez les logiciels dans l'ordre suivant : DV Driver, DirectX 9.0, Video Codec. Pour utiliser une Webcam, installez les logiciels dans l'ordre suivant : DV Driver, DirectX 9.0, Video Codec.
• Vous devez installer DV Driver, DirectX 9.0 et Video Codec pour exécuter DV Media Pro correctement.
• Si le message « Digital Signature not found » (Signature numérique introuvable) ou un message similaire s'affiche, ignorez-le et poursuivez l'installation. Si l'avertissement du test LOGO de Microsoft s'affiche en cours d'installation, cliquez sur « Continue (C) ».

Connexion à un ordinateur (VP-DX103(i)/DX104/DX105(i) uniquement)

RACCORDEMENT DU CÂBLE USB

Pour couper les vidéos et les photos sur un ordinateur, raccordez celui-ci à votre caméscope DVD à l'aide du câble USB.

1. Réglez « USB Connect » (Conn. USB) sur « Mass Storage » (Mémoire aux.) → page 81
2. Raccordez le caméscope DVD à l'ordinateur à l'aide du câble USB.

• Ne tentez pas de forcer l'insertion ou l'extraction d'un câble USB dans/depuis une prise USB. Insérez un câble USB après avoir vérifié la validité de la connexion.
• Nous recommandons la norme USB haute-vitesse (USB 2.0).

Connexion à un ordinateur (uniquement pour VP-DX103(i)/DX104/DX105(i))

BRANCHEMENT DU CÂBLE USB

Débranchement du câble USB

Après avoir terminé le transfert de données, vous devez débrancher le câble de la façon suivante :

1. Cliquez sur l'icône « Débrancher ou éjecter le matériel » dans la barre des tâches.
2. Sélectionnez « USB Mass Storage Device » ou « USB Disk », puis cliquez sur « Stop ».
3. Cliquez sur « OK ».
4. Débranchez le câble USB du caméscope DVD et de l'ordinateur.

• Nous vous conseillons d'utiliser l'adaptateur CA comme source d'alimentation plutôt que le bloc-piles.
• Lorsque le câble USB est branché, allumer et éteindre le caméscope DVD peut provoquer une défaillance technique.
• Si vous déconnectez le câble USB de l'ordinateur ou du caméscope DVD pendant le transfert de données, le transfert de données s'interrompra et les données risquent d'être altérées.
• Si vous branchez le câble USB sur un ordinateur par l'intermédiaire d'un hub USB ou si vous branchez simultanément le câble USB sur d'autres appareils USB, le caméscope DVD peut ne pas fonctionner convenablement. Si cela se produit, débranchez tous les appareils USB de l'ordinateur et raccordez à nouveau le caméscope DVD.

1. Sélectionnez « USB Mass Storage Device » ou « USB Disk », puis cliquez sur « Stop ».
2. Cliquez sur « OK ».
3. Débranchez le câble USB du caméscope DVD et de l'ordinateur.

• Vous pouvez transférer ou copier des fichiers sauvegardés sur la carte mémoire vers un ordinateur à l'aide d'un câble USB.
• Faites glisser l'interrupteur POWER vers le bas pour mettre l'appareil sous tension, puis réglez le sélecteur du mode stockage sur CARD. → pages 21, 30

Le disque amovible ne prend en charge que la carte mémoire (les DVD ne sont pas gérés).

1. Connectez le caméscope DVD à l'ordinateur à l'aide d'un câble USB. → page 94
2. Si vous utilisez Windows® XP/Vista :

La fenêtre « Removable Disk » (Disque amovible) s'affiche à l'écran de l'ordinateur après un moment. Sélectionnez « Open folders to view files using Windows Explorer » (Ouvrir les dossiers avec Windows Explorer pour visionner les fichiers) puis cliquez sur « OK ».

Si vous utilisez Windows® 2000 :

a. Double-cliquez sur l'icône « My Computer » (Poste de travail) sur le bureau. L'icône « Removable Disk » (Disque amovible) représentant le support de stockage sur le caméscope DVD apparaît dans la fenêtre « My Computer » (Poste de travail). b. Double-cliquez sur l'icône « Removable Disk » (Disque amovible). 4. Les dossiers du support de stockage apparaissent. Certains types de fichiers sont stockés dans des dossiers différents.

Si la fenêtre « Removable Disk » (Disque amovible) ne s'affiche pas, vérifiez la connexion (page 94) ou exécutez les étapes 1 et 2. Si la fenêtre « Removable Disk » (Disque amovible) n'apparaît pas, cliquez sur l'icône « My Computer » (Poste de travail) pour ouvrir « Removable Disk ». En mode appareil photo numérique, assurez-vous que la carte mémoire est insérée dans le caméscope DVD avant de connecter le câble USB. Si aucune carte mémoire n'est insérée ou si une carte mémoire non formatée est insérée, votre ordinateur ne reconnaîtra pas ce caméscope DVD comme un disque amovible.

Photo images Movie images Setting data

AFFICHAGE DU CONTENU DES MÉDIAS ET ENREGISTREMENT

• Les fichiers enregistrés sur la carte mémoire peuvent être transférés ou copiés sur l'ordinateur à l'aide du câble USB.
• Pour ce faire, allumez le caméscope, puis réglez le sélecteur de mode sur CARD. - pages 21, 30
• Le disque amovible ne prend en charge que la carte mémoire. (Le DVD n'est pas pris en charge)
• Connectez le caméscope DVD à l'ordinateur avec un câble USB. - page 94
• Utilisation de Windows® XP/Vista :
• La fenêtre « Removable Disk » apparaîtra après un moment sur l'écran de l'ordinateur.
• Sélectionnez "Ouvrir les dossiers pour afficher les fichiers à l'aide de l'Explorateur Windows" et cliquez sur "OK".

Utilisation du système Windows® 2000 :

a. Double-cliquez sur l'icône "Poste de travail" sur le bureau. L'icône "Disque amovible", qui représente le support de stockage dans le caméscope DVD, apparaît dans la fenêtre "Poste de travail". b. Double-cliquez sur l'icône "Disque amovible".

4. Les dossiers apparaissent sur le support de stockage.

Différents types de fichiers sont stockés dans différents dossiers.

• Si la fenêtre "Disque amovible" n'apparaît pas, vérifiez la connexion (page 94) ou effectuez les étapes 1 et 2.
• Si la fenêtre "Disque amovible" n'apparaît pas, cliquez sur l'icône "Poste de travail" pour ouvrir "Disque amovible". En mode caméra numérique, vérifiez que la carte mémoire est insérée dans le caméscope DVD avant de connecter le câble USB. S'il n'y a pas de carte ou si la carte insérée n'est pas formatée, l'ordinateur ne reconnaîtra pas votre caméscope DVD comme un disque amovible.

Connexion à un ordinateur (VP-DX103(i)/DX104/DX105(i) uniquement)

Organisation des dossiers et des fichiers du support de stockage

• La structure des dossiers et fichiers de la carte mémoire est comme suit :
• Évitez de modifier ou de supprimer le nom d'un dossier ou d'un fichier de façon arbitraire. Celui-ci pourrait devenir impossible à utiliser.
• L'attribution des numéros de fichiers est conforme à la règle DCF (Design rule for Camera File System).

Fichier de configuration des images ①

Les données des fichiers photos telles que DPOF y sont stockées.

Fichier vidéo ②

Le formatage des images vidéo se fait selon le nom de fichier suivant : SMOV0001. Le numéro de fichier augmente automatiquement à la création d'un nouveau fichier vidéo. Lorsque le nombre de fichiers dépasse 99, un nouveau dossier est créé et stocké dans 101SSMOV.

Fichier image photo ③

Comme pour les fichiers images, le nombre de fichiers augmente automatiquement à la création d'un nouveau fichier image. Lorsque le nombre de fichiers dépasse 99, un nouveau dossier est créé.

Un nouveau dossier stocke les fichiers depuis DCAM0001. Le nom de dossier augmente selon l'ordre suivant : 100SSDVC → 101SSDVC, etc.

Format d'image

Image vidéo

• Les images sont compressées au format MPEG4 (Moving Picture Experts Group). L'extension de nom de fichier est « .AVI ». La taille des photos est de 720x576.

Image photo

• Les photos sont compressées au format JPEG (Joint Photographic Experts Group). L'extension de nom de fichier est « .JPG ». La taille de l'image est de 800x600.

• Un dossier peut contenir jusqu'à 99 fichiers. Un nouveau dossier est créé lorsque le nombre de fichiers dépasse 99.
• Vous pouvez modifier le nom d'un fichier ou d'un dossier stocké sur la carte mémoire à l'aide d'un ordinateur. Il se peut que le caméscope DVD ne puisse pas reconnaître les fichiers modifiés.

Vous pouvez copier et lire des fichiers vidéo sur votre ordinateur.

1. Suivez la procédure décrite à la section "Affichage du contenu du support de stockage", pages 95-96.
2. Les fichiers du support de stockage apparaissent.
3. Créez un nouveau dossier, saisissez son nom et double-cliquez sur celui-ci.
4. Sélectionnez le dossier à copier, puis effectuez un glisser-déposer dans le dossier de destination.
5. Le dossier est copié depuis la carte mémoire sur l'ordinateur. Il n'est pas garanti que les fichiers téléchargés depuis l'ordinateur puissent être lus.

COPIE DE FICHIERS DU CAMÉSCOPE DVD VERS VOTRE ORDINATEUR PERSONNEL

Connexion à un ordinateur (VP-DX103(i)/DX104/DX105(i) uniquement)

UTILISATION DE LA FONCTION WEBCAM

• Cette fonction ne peut être activée qu'en mode enregistrement du caméscope DVD. (→ page 21) Pour utiliser la fonction Webcam, les programmes DV Driver, Video Codec et DirectX 9.0 doivent être installés sur l'ordinateur.
• Ce caméscope DVD peut également servir de webcam. Lorsque vous vous connectez à un site Web proposant des conversations vidéo en ligne, vous pouvez utiliser votre caméscope DVD à cette fin.
• Lorsque vous utilisez le caméscope DVD à des fins de visioconférence (tel que via NetMeeting), la transmission de la voix peut ne pas être prise en charge, en fonction du logiciel utilisé. Dans ce cas, branchez un microphone externe sur la carte son de votre ordinateur pour activer la transmission de la voix.
• En utilisant le caméscope avec un programme de réunion via Internet, de type NetMeeting, installé sur votre ordinateur, vous pouvez participer à une vidéoconférence.
• La taille de l'écran de la Webcam (le débit de transfert vidéo à partir de la Webcam étant de 12,5 images par seconde) : - 640 x 480 pixels (VGA) pour une connexion USB 2.0.
• Si l'ordinateur est relié au caméscope DVD à l'aide d'un câble USB, seul l'interrupteur POWER et le levier zoom seront actionnables.
• Lancez une application de conversation vidéo telle que Windows Messenger et appréciez cette fonctionnalité.
• Différentes applications bénéficient de la fonction Webcam. Pour plus de détails, reportez-vous à la documentation des produits concernés.
• Réglez le sélecteur du mode stockage sur DISC. (VP-DX103(i)/DX104/DX105(i) uniquement) → page 30
• Branchez une extrémité du câble USB sur la prise USB du caméscope DVD et l'autre extrémité sur le connecteur USB de votre ordinateur.

Connexion à un ordinateur personnel (uniquement pour VP-DX103(i)/DX104/DX105(i))

UTILISATION DE LA FONCTION CAMÉRA ORDINATEUR

Entretien et informations supplémentaires

ENTRETIEN

Votre caméscope DVD est un appareil de conception et de fabrication supérieure. Prenez-en grand soin. Les recommandations suivantes vous aideront à comprendre et à observer vos engagements envers la garantie et vous permettront de profiter du produit pendant plusieurs années.

Pour préserver votre caméscope, éteignez le caméscope DVD avant de le ranger.

Retirez le bloc-piles et l'adaptateur CA. pages 16, 18 Retirez la carte mémoire et le disque DVD. pages 32, 52

Précautions de rangement

• Évitez de ranger le caméscope DVD dans un endroit où la température demeure élevée pendant longtemps : la température à l'intérieur d'un véhicule ou dans le coffre de la voiture peut devenir très élevée en saison chaude. Si vous rangez le caméscope DVD dans un tel endroit, il risquera de mal fonctionner ou cela pourra endommager le boîtier. N'exposez pas le caméscope DVD à la lumière directe du soleil et ne le placez pas près d'un appareil de chauffage.
• Évitez de ranger le caméscope DVD dans un endroit où le niveau d'humidité est élevé ou dans un endroit poussiéreux :

La poussière qui s'infiltre dans le caméscope DVD peut provoquer des dysfonctionnements de l'appareil. Un taux élevé d'humidité peut encourager la formation de moisissure sur l'objet, rendant le caméscope DVD inopérant. Nous vous conseillons de mettre le caméscope DVD dans une boîte et d'y déposer un petit sachet de dessiccatif avant de le ranger dans un placard.

• Évitez de ranger le caméscope DVD dans un endroit sujet à de fortes ondes magnétiques ou à des vibrations intenses :

Cela peut provoquer une défaillance technique.

• Retirez le bloc-piles du caméscope DVD et rangez-le dans un endroit frais et sec :

Si vous laissez le bloc-piles installé dans le caméscope ou si vous rangez celui-ci dans un endroit trop chaud, vous risquez d'en réduire la durée de vie.

Nettoyage du caméscope DVD

• Avant de procéder au nettoyage, déactivez le caméscope DVD et retirez-en le bloc-piles et l'adaptateur secteur.

Pour nettoyer l'extérieur

Nettoyez avec un chiffon doux et sec. N'appuyez pas trop fort lors du nettoyage ; frottez doucement en surface.

• N'utilisez jamais de benzène ou de solvant pour nettoyer le caméscope. La surface du boîtier peut peler ou se dégrader.

Pour nettoyer l'écran LCD

Nettoyez avec un chiffon doux et sec. Prenez garde à ne pas endommager l'écran.

Pour nettoyer les objectifs

Utilisez un soufflet d'air proposé en option pour éliminer les saletés et autres petits débris. N'essayez pas de les nettoyer avec un chiffon ou avec vos doigts. Si nécessaire, utilisez un papier spécial pour les nettoyer.

Un objectif sale encourage la formation de moisissure. - Si l'objectif semble sale, éteignez le caméscope DVD et attendez pendant une journée environ.

Entretien et informations supplémentaires

Nettoyage et manipulation du disque

• Évitez de toucher la face d'enregistrement (de couleur arc-en-ciel) du disque avec vos doigts. Les disques contaminés par des empreintes digitales ou des substances étrangères risquent de ne pas être correctement lus.
• Utilisez un chiffon doux et sec pour nettoyer le disque. Nettoyez-le doucement à partir du centre en allant vers les bords.

Une opération de nettoyage en cercle ou trop intense égratigne le disque et provoque un dysfonctionnement de lecture.

• N'utilisez pas de benzène, de solvant, d'agent nettoyant, d'alcool ou d'aérosol antistatique pour nettoyer le disque. Cela peut provoquer une défaillance. Appuyez sur le fuseau central du boîtier pour en retirer le disque facilement.
• Manipulez les disques par les bords et le trou central pour éviter les empreintes digitales sur la face d'enregistrement.
• Ne pliez pas le disque et évitez de le chauffer.
• En cas de non-utilisation des disques, rangez toujours ceux-ci à la verticale, dans leur boîtier en plastique.
• Rangez-les à l'abri de la lumière directe du soleil, des réchauffeurs, de la moisissure ou de la poussière.

INFORMATIONS SUPPLÉMENTAIRES

Support de stockage

• Suivez avec soin les directives ci-après pour éviter l'altération ou la corruption de vos données d'enregistrement.
• Évitez de plier le support de stockage, ne le laissez pas tomber et ne le soumettez pas à des vibrations, des secousses ou à une pression forte.
• Évitez de mouiller le support de stockage.
• Évitez d'utiliser le support de stockage, de le remplacer ou de le ranger dans un endroit exposé à l'électricité statique ou aux bruits électriques.
• Ne mettez jamais le caméscope hors tension ni n'en retirez le bloc-piles ou l'adaptateur CA pendant l'enregistrement, en cours de lecture ou lorsque vous tentez d'accéder au support de stockage par quelque autre moyen.
• Gardez le support de stockage loin des objets qui produisent un champ magnétique ou électromagnétique puissant.
• Évitez de ranger le support de stockage dans un endroit trop chaud ou trop humide.
• Évitez d'en toucher les parties métalliques.
• Copiez les fichiers d'enregistrement importants sur votre ordinateur. Samsung n'assume aucune responsabilité pour toute perte de données.
• Une défaillance peut entraîner un mauvais fonctionnement du support de stockage. Samsung n'offre aucune compensation pour la perte de contenu. Reportez-vous aux pages 30~32, 52~55 pour les détails.

• Évitez de ranger le caméscope DVD dans un endroit où la température demeure élevée pendant longtemps. Pour éviter les dommages à l'écran LCD.
• Ne lui appliquez pas de pression excessive et évitez de le heurter contre d'autres objets. Évitez de déposer le caméscope avec son écran LCD face vers le bas.

Pour prolonger la durée de vie du produit, évitez de le frotter avec un chiffon rugueux. L'utilisateur doit être averti des fonctionnements suivants se rapportant au fonctionnement des écrans LCD. Il ne s'agit pas de défaillance.

• Lors de l'utilisation du caméscope, la surface entourant l'écran LCD peut s'échauffer.
• Si vous laissez l'appareil sous tension pendant une période prolongée, le contour de l'écran LCD s'échauffera.

Bloc-piles

Si vous n'utilisez pas le caméscope DVD pendant une période prolongée :

Nous vous conseillons de charger complètement le bloc-piles une fois par an, de l'installer dans le caméscope DVD et de l'épuiser. Retirez-le ensuite et rangez-le à nouveau dans un endroit frais et sec.

Le bloc-piles compris est une batterie au lithium-ion. Lisez attentivement les consignes de sécurité qui suivent avant d'utiliser le bloc-piles, qu'il s'agisse de l'unité fournie ou d'un module proposé en option :

Pour éviter tout danger

• Ne le jetez pas au feu. N'en court-circuitez pas les bornes. Transportez-le dans un sac en plastique.
• Ne le démontez et ne le modifiez jamais.
• Évitez de l'exposer à des températures dépassant les 60 °C (140 °F), il pourrait s'échauffer, exploser ou produire du feu.

Pour éviter les dommages et en prolonger la durée de vie

• Ne le soumettez pas à des chocs inutiles.
• Chargez-le dans un endroit où la température se maintient dans les tolérances indiquées ci-après.

Il s'agit d'une pile à réaction chimique : les températures basses risquent d'entraver la réaction chimique alors que les températures élevées peuvent en empêcher le changement complet.

• Rangez-le dans un endroit frais et sec. Une exposition prolongée à des températures élevées en augmente la décharge naturelle et en réduit la durée.
• Retirez le chargeur ou l'unité sous tension lorsqu'elle n'est pas utilisée ; certains appareils consomment de l'énergie même lorsqu'ils sont éteints.

• Nous vous recommandons de n'utiliser avec le caméscope DVD que des blocs-piles Samsung authentiques. L'utilisation de blocs-piles génériques non fabriqués par Samsung peut provoquer une défaillance des circuits de chargement internes.
• Il est anormal pour un bloc-piles de s'échauffer après le chargement ou l'utilisation.

Spécifications de la plage de températures

Chargement : de 10°C à 35°C (50°F à 95°F)

Fonctionnement : de 0°C à 40°C (32°F à 104°F)

Stockage : -20°C à 50°C (-4°F à 122°F)

Plus la température est BASSE, plus le chargement est long. Reportez-vous aux pages 16 à 19 pour les détails.

Écran LCD

Entretien et informations supplémentaires

Description des types de disque

Types de disque	DVD-R(3 1/2")	DVD+RDL(3,5")	DVD-RW (3,5")		DVD+RW((3,5")
			(Venregistrementviedo)	Vidéo
Mode	-	-	VR(Enregistrementviedo)		-
Capacité	1,4 Go	2,6 Go	1,4 Go	1,4 Go	1,4 Go
Formatage d'undisque neuf ①page 31	Auto	Auto	● ②		● ③
Enregistrementpages 33-37	●	●	●	●	●
Suppressionpage 40	X	X	●	X	X
Réenregistrement	X	X	●	●	●
Lecture sur unautre lecteur DVD④(Finalisation⑤)page 48	●	●	X	●	● ⑤
Lecture sur un autrelLECTeur DVD ⑥page 48	●	●	●	●	● ⑤
Enregistrementsupplémentaireaprésfinalisation(Nonfinalisation)page 49	X	X	●	●	- ⑥
Montagepage 40-46	X	X	●	X	X
Réutilisationdu disque par formatage ⑦(Formatage)page 50	X	X	●	●	●

: possible, X : impossible, - : non nécessaire

Vous devez formater un disque neuf avant d'effectuer des enregistrements dessus. Lorsque vous chargez un DVD-RW, vous devez le formater en mode Video ou VR. ③ Lorsque vous chargez un DVD+RW, vous devez le formater. Nous ne pouvons pas garantir que le disque pourra être lu sur tous les caméscopes DVD, lecteurs/graveurs de DVD ou ordinateurs d'autres marques. Pour obtenir des informations concernant la compatibilité de l'appareil que vous souhaitez utiliser, veuillez vous reporter au manuel d'utilisation de celui-ci.

⑤ Les disques doivent être finalisés avant qu'il ne soit possible de les jouer sur des lecteurs/graveurs DVD standard. Reportez-vous à la page 8 pour la compatibilité des disques finalisés. ⑥ Il est possible de lire les disques DVD+RW sur un autre lecteur/graveur DVD sans avoir à les finaliser. ⑦ Lorsque vous formatez un disque, les données enregistrées sur le disque sont supprimées et la capacité du disque est rétablie. Vous pouvez ainsi réutiliser le disque.

UTILISATION DU CAMÉSCOPE DVD À L'ÉTRANGER

• Chaque pays ou région possède son propre système électrique et son codage couleur.
• Avant d'utiliser votre caméscope DVD à l'étranger, vérifiez les points suivants :
• Sources d'alimentation : L'adaptateur secteur CA fourni est équipé d'un dispositif de sélection automatique de tension variant de 100 V à 240 V. Vous pouvez utiliser le caméscope dans n'importe quel pays ou région, à l'aide de l'adaptateur secteur CA fourni avec l'appareil, dans la gamme située entre 100 Vca et 240 Vca, à 50/60 Hz. Utilisez si nécessaire une fiche d'adaptation CA achetée dans le commerce selon la forme des prises murales locales.
• À propos des systèmes de couleurs TV
• Votre caméscope est un dispositif basé sur le système PAL.
• Si vous souhaitez visionner vos enregistrements sur un téléviseur ou les copier sur un périphérique externe, celui-ci doit être un moniteur TV basé sur le système PAL ou un périphérique externe bénéficiant des prises audio/vidéo appropriées. Si tel n'est pas le cas, vous devrez peut-être utiliser une carte de transcodage vidéo distincte (convertisseur de format PAL-NTSC).

Pays et régions compatibles PAL

Allemagne, Arabie Saoudite, Australie, Autriche, Belgique, Bulgarie, Chine, Communauté des États indépendants, Danemark, Égypte, Espagne, Finlande, France, Grande-Bretagne, Grèce, Hong Kong, Hongrie, Inde, Iran, Irak, Koweït, Libye, Malaisie, Maurice, Mauritanie, Norvège, Pays-Bas, Roumanie, Singapour, République slovaque, République tchèque, Suède, Suisse, Syrie, Thaïlande, Tunisie, etc.

Pays et régions compatibles NTSC

Amérique centrale, Bahamas, Canada, Corée, États-Unis d'Amérique, Japon, Mexique, Philippines, Taïwan, etc.

Avant de contacter le centre de service technique agréé Samsung, effectuez les vérifications élémentaires suivantes.

Vous pourrez ainsi vous épargner un appel inutile.

Témoins d'avertissement et messages

Fonctionnement global

Message	Icône	Donne les informations suivantes...	Opérations à effectuer
Low Battery (Batt. faible)	■	Le bloc-piles est presque épuisé.	Remplacez par un bloc-piles charge ou branchez l'adaptateur sector. (Si l'adaptateur CA est branchependant l'affichage du témoin « Low Battery » (Batterie faible), l'appeil s'éleindra et le bloc-piles sera mis sous charge.)
Cover is opened (Le boîtier est ouvert)	■	Le couverde est ouvert.	Refermez le couverde du compartment.

Disques

Message	Icône	Données informations suivantes...	Opérations à effectuer
Insert Disc (Inser. disq)		Aucun disque DVD n'est inséré dans le camscope DVD.	Insérez un disque.
Disc Full (Disque plein!)		Space libre insuffistant.	Changez de disque. Supprimez les images enregistrées.
Finalisé Disc (Disque finalisé!)		Le disque est finalisé.	Annulez la finalisation des disques DVD-RW+/RW pour enregistrer.
Not Supported Disc (Disque non pr. en ch.)		Ce disque n'est pas reconnu par le camscope DVD. Le disque a été finalisé par un camscope fabriké par un fournisseur tiers.	Les disques pris en charge sont comme suit : DVD-R, DVD+R DL, DVD-RW et DVD+RW. Utilisez un disque neuf.
Disc Error (Erreur disque)		Le système de filchiers ne correspond pas au disque. Le disque a été formaté sur un ordinateur.	Réformace le disque au format -RW+/RW. La surface du disque ne devait pas été égralignée.
Write Error (Err. écriture)		Votre disque ou carte mémore à rencontres certains problèmes au niveau de l'écriture des données. Le disque accuse des choses lorsque les videos y sont enregistrées.	Pour récapaciter les données précédantes stockées sur toute disque ou carte mémore, mettez l'appelléri hors tension puis sous tension. Suite à la récapération des données, le système passée en mode STBY (VILLE). En cas d'échec de récapération des données, les messages « Disc Error » (Erreur disque) ou « Card Error » (Erreur carte) s'affichent.

Dépannage

DÉPANNAGE

Avant de contacter le centre de service agréé Samsung, vérifiez les points suivants : ces procédures peuvent vous faire gagner du temps et vous éviter des frais inutiles.

Signes d'avertissement et avis

Généralités

Sporocillo	Ikona	Obvešža, da ...	Urekrep
Low Battery		Baterijski paket je skoraj prazen.	Zamenerjale baterijo all vóljičile pretovnik AC. (Če je pretovnik AC vóljučen, ko se prikažé kona 'Low Battery', se napravá ozljičin in se zăné poljinenie.)
Cover is opened		Pokrov je odprt.	ZaprìtePokrov.

Panneaux

Sporošćlo	Ikona	Obvešća, da ...	Ukrep
Insert Disc		V DVD-kamkorderju ni plošće.	Vstavite plošćo.
Disc Full		Na plošći ni dovojil prostora.	Zamenjale z novo plošći. Izbristije posneto silko.
Finalised Disc		Plošća je zakljucena.	Če zeilite smelati na plošćo DVD-RW/+RW, prekličite zakljucanjevane.
Not Supported Disc		DVD-kamkorder plošće ne prepopnoza. Plošća je zakljucena v kamkorderjih drugih proizvajalev.	Podgrte plošće so DVD-R, DVD+R DL, DVD-RW in DVD+RW. Uporabite novo plošćo.
Disc Error		Datotečni sistem ne ustreza plošći. Plošća je formatirana v osebnem računalniku.	Ponovo formatiraje plošćo za -RW/+RW. Povržsina plošće ne sme bitt opriskamina.
Write error		Vešća plošća ali pommlinška karta ima nekaj ležav pri zapišovanji podkativ. Plošća se med smerjanjem filmov na plošćo tese.	Za obnovitè grevjñih podatkov na vaši plošći ali pommlinški kartí zikoplje in VKpólje naprvo. Po obnovitī podatkov bo system podklopijen na nacin STBY. Če podatkov neupe obnoviš, se prkăze ikona, "Disc Error" ai "Card Error".
Message	Icône	Donne les informations suivantes...	Opérations à effectuer
Recovering Data... Don't power off (Récep, données... Ne pas éteindre)		L'écriture du cashier ne s'effectua pas correctement si vous étiquènées brusquement l'apparére en cours d'enregistrement. Le message suivant s'affiché à l'allumage de l'apparére « Réocaping Data... Don't power off (Récep, données... Ne pas éteindre) »	Si vous mèttez le caméoscope DVD hors tension durant l'enregistrement, vous déverrez le ballumer en y'avant au préaliable insère la carte de mémoire : La réparation du disque ou de la carte mémoire est automatiquement exécutée avec ce message. N'éteignez pas l'apparére en cours de récuppération de données. Exécutées les mesures suivantes pour ne pas endombarner les données ou le support de stockage (disque ou carte mémoire) : - Connectez'adaplateur secleur - Ne retiretz pas le disque ou la carte mémoire - Ne retiretz pas le bloc-plices - Ne s'esteient pas mettez pas le caméoscope DVD à defortes vibrations ou à des impacts violents. La récapération des données s'effectue en général en quelques minutes mais elle peut parfait s'avérer plus longue. - La récapération des données peut ne pas aboutir en cas de couprie de courant ou lorsque les enregistriments provenant de caméoscopes ou degraveurs DVD sont prêts sur le support de stockage.

Cartes mémoire (VP-DX103(i)/DX104/DX105(i) uniquement)

Message	Icône	Donnés les informations suivantes...	Opérations à effectuer
Insert Card (Insér. carte)		Aucune carte mémoire n'est insérée dans le compartment.	Insérez une carte mémoire. Utilisez un autre support de stockage.▶pages 30
Card Full (C. pleine)		Espace libre insuffistant pour effectuer un enregistrement sur la carte mémoire.	Supprimez les fichiers inutilles stockés sur la carte mémoire. Utilisez un autre support de stockage.▶page 30
Not Supported Card (Carte non pr' en ch.)		La carte mémoire n'est pas prise en charge sur ce caméoscope.	Changez la carte mémoire recommendée par nos soins.▶pages 52-53
Card Error (Erreur cartel)		La carte mémoire ou le contrôleur sont correspux.	Vous risquez d'endommager la carte mémoire. Essayez une autre carte mémoire.
Low speed card (Carte à vit. d'écrit. lente).		Le caméoscope DVD ne peut pas enregistrer sur une carte à vités d'écriture lente.	Utilissez la carte mémoire recommendée.▶pages 52-53
Not formatted! (Non formaité)		Le système de fichiers n'est pas adapté à la carte mémoire. La carte mémoire a été formatée sur un ordinateur. La carte mémoire doit être formaté.	Formatez la carte mémoire.▶page 78
Card Locked (Mémoire protégéel)		La carte mémoire est protégée en écriture.	Libéréz l'onglet de protection en écriture sur la carte mémoire.

Sporocil	Ikona	Obvešca, da ...	Ukrep
Recovering Data... Don't power off	Če se med smenjanim naprava nenadomja izklopi, zapsivomanje na datoko te n pravilno spravljeno. Ob vlokpo napravne se prkăće sporocil, "Recovering Data... Don't power off."	Če DVD-kamkorder med smenjanim izklopi, ga pronovno vklopije z vostavljeno plošć al pamornísko karićo: Obnovitev plošć al pamornískie karićce bo izvedena samodje. Ko poteka obnavljane podakov, ne kramjiplje DVD-kamkordija. Da ne poskodjute podakov ali相关政策a media za shranjevanje (plošć al pamornískie karićce) postopajte na naslednjn način: - Prikjićće prestvenom AK - Ne odstratniye plošća all pamornískie karićce - Ne odstranile batenjskega pakete - Ne izpostavljate DVD-kamkordija močnim tresijaljen ali udacern. Obnavljanje podakov se konć na ekaj minutah, včaši va lakiho traja djë. - Obnavljanje podakov morda ne bo upšećno, odvisno od tera, ali je napojanie prekrijné in ali so posnetki z DVD-kamkordjerv ali smeninkov prisnoi na medju za shranjevanje.

Message	Donnez les informations suivantes...	Opérations à effectuer
Read Error (Err. lecture)	Problèmes de filchier.	Libérez la protection.
Ink Error (Err. encre)	Problème de cartouché d'encre.	Vérifiez la cartouché d'encre. Remplaceze la cartouché d'encre.
Paper Error (Err. papier)	Problèmes de papier.	Vérifiez le papier chargé dans l'imprimante. S'il n'y en pas, insérez du papier.
Print Error (Erreur Imprimante)	Problèmes d'imprimante.	Eteignez l'imprimante et rallumez-la.

Reportez-vous également au guide d'utilisation de l'imprimante.

ATTENTION

S'il présente des signes de buée, mettez le caméscope de côté pendant un certain temps.

Qu'est-ce que la buée ?

La buée se produit lorsque le caméscope DVD est placé dans un endroit où il est soumis à une grande différence de température par rapport à son emplacement précédent. L'humidité se condense sur ou à l'intérieur de l'objectif, l'objet de réflexion et sur la surface du disque du caméscope DVD associés à la lecture. Si cela se produit, il vous sera temporairement impossible d'utiliser les fonctions d'enregistrement et de lecture du caméscope DVD. De plus, l'utilisation du caméscope en présence de buée peut entraîner une défaillance ou provoquer des dommages.

Que faire ?

Éteignez l'appareil et retirez le bloc-piles. Laissez-le sécher dans un endroit sec pendant au moins une heure ou deux avant de l'utiliser à nouveau.

• Quand la buée se produit-elle ?

La buée se produit lorsque l'appareil est déplacé dans un endroit où la température est plus élevée que précédemment ou qu'il subit une hausse de température soudaine.

• Lorsque vous enregistrez en extérieur, en hiver et par température froide, pour l'utiliser ensuite à l'intérieur.

Lorsque vous enregistrez en extérieur, par chaude température, après l'avoir utilisé à l'intérieur ou dans un automobile climatisé.

Il convient de prendre note de ces éléments avant d'envoyer votre caméscope DVD en réparation.

• Si ces instructions ne résolvent pas votre problème, veuillez contacter le centre de service après-vente Samsung agréé le plus proche.
• En raison du problème, la mémoire interne nécessite peut-être d'être réinitialisée ou remplacée ; toutes les données seront supprimées.

Sauvegardez vos données sur un ordinateur avant d'envoyer le caméscope chez un réparateur.

Samsung n'est pas tenu responsable des pertes de données.

Dépannage

PictBridge (uniquement pour VP-DX103(i)/DX104/DX105(i))

Si vous rencontrez des problèmes en cours d'utilisation de votre caméscope DVD, vérifiez ce qui suit avant de l'envoyer en réparation. Si ces instructions ne résolvent pas votre problème, veuillez contacter le centre de service après-vente Samsung agréé le plus proche.

Symptômes et solutions

Alimentation

Problème	Explication/solution
L'appareil s'éteint automatique.	• Is « Auto Power Off » (Arrêt auto) régé sur « 6Min » (6 min.)? En l'absence d'activation de touchependant 6 minutes en mode STBY, le camiscopeDVD est automatiquatément déactivé. Pour désavir ce cette option, régiez « Auto Power Off » (Arrêt auto) sur « Off » (Déactivé). -page 80• Le bloc-piles est presque épuisé. Chargez le bloc-piles ou remplacez-le. Connectez l'adaptateur secteur.
Impossible d'éteindre l'appareil.	• Retirez immédiatrement le bloc-piles ou débranchez l'adaptateur CA. Rebranchez ensuite la source d'alimentation sur le camiscope avant de l'fallumer.
Le bloc-piles s'épuiserapidement.	• La temperature ambiente est trop BASSE. • Le bloc-piles n'est pas complètement chargé. Rechargez-le. • Le bloc-piles a attêté la fin de sa durée de vie et ne peutplus être charge. Remplacez-le.

Écrans

Problème	Explication/solution
L'afficheur LCD est étient.	Gardez-le élogné de tout object magnétique. Si vous approached un matériel magnétique du côté gauche du camelscope DVD, l'écran LCD pourra s'éteindre ; il ne s'agit pas là d'une défaillance.
L'imagne dans le viseur est floue.	L'objet d'vous n'a pas été régile.Ajustez la molette de commande du viseur jusqu'à ce que les voyants affichés sur le viseur parviennent à une mise au point nette.
L'écran LCD ou le moniter du télévisuer affichant des images déformées ou comptont des barres respectivement dans leurs parties supérieure, inférieure, gauche et droite.	Cela se produit lorsque vous enregistrez ou lisze une réserve au format 16:9 sur un télévisuer au format 4:3 ou l'inverse.Reportez-vous aux caractéristiques de l'écran pour plus de détails.
Un témoin inconnu s'affiche à l'écran LCD.	Un témoin d'advertissement ou un message apparait à l'écran. ▼pages 104-106
Une image rémanente restée affchéée sur l'écran LCD.	Cela se produit lorsque vous débranchez l'adaptateur CA ou retirez le bloc-piles sans avoir ététiné l'appareil au préalable.
L'écran LCD est noir, seulement les témoins sont affichés.	Vérifiez le cache-objectif. Ouvrez le cache-objectif si celui-ci est fermé.

Si vous rencontrez des problèmes lors de l'utilisation de votre caméscope, vérifiez les points suivants avant de contacter le service après-vente.

Problème	Explication/solution
Impossible de retarder le disque.	• Le caméoscope est mouillé ou humide à l'intérieur (buee). La température interférie du caméoscope est inhabituèlement élevée. Éteignez le caméoscope et laïsez-le refroidir durant 1 heures dans un endroit frais et sec. • Page 106 La finalisation a été intercomptue par la mise hors tension de votre caméoscope. Mettez votre caméoscope sous tension et refroidre le disque à la fin de la finalisationuniquement. • pages 47-48
Le disque n'est pas reconnu et le couverde s'ouvre.	• Le disque est corrompu. Remplacez-le par un disque neuf.

Cartes mémoire (VP-DX103(i)/DX104/DX105(i) uniquement)

Problème	Explication/solution
Mode apparéil photo numérique non fonctionnel.	• Insérèz correctement une carte mémoire dans le caméoscope. ←page 52 • Si vous utilisez une carte mémoire formatée sur un ordinaireur, reformatez-la sur le caméoscope. ←page 78
Impossible de supprimer l'image.	• Libérèz l'onglet de protection de la carte mémoire (carte SD), s'il existe. ←page 53 • Vous ne pouverez passaugrimper des images protégées par une autre péphérique. Annulez la protection de l'image sur cet apparéil.
Impossible de formater la carte mémoire.	• Libérèz l'onglet de protection en écriture de la carte mémoire (carte SD), s'il existe. ←page 53 • Carte mémoire non prise en charge sur votre caméoscope ou problème de carte.
Le nom du filché de données est incorrect.	• Le filché est possiblement alteré. • Le format du filché n'est pas pris en charge pour votre caméoscope. • Seul le nom de filché s'affichelorsque la structure du répertoire est conforme aux normes internationales en la matière.

Enregistrement

Problème

Explication/solution

Le fait d'appuyer sur la touche de démar./jarrêt de l'enregistrement ne lance pas l'enregistrement.

Appuyez sur la touche MODE pour spécifique mode STBY.(dang).Espace mémoire insuffient pour enregistrer sur le support de stockage.Assurez-vous que la carte mémoire est insérée ou que l'onglet de protection n'est pas verwoulié.(VP-DX103(i)/DX104/DX105(i) uniquement)→page 53.Le camiscope est mouilé ou humide à l'intérieur (buele).Éteignez le camiscope et laissez-le dans un endroit frais et secpendant une-heure.→page 106

Dépannage

Disques

Simptom	Pojasnilo/rešitev
Pritsik gumba začetek/konec snemanja ne začne snemanja.	• Pritisnite gumb MODE, da nestavite način prapravljenosti.(.)• Na medjiu za shravžanje ni dovolji prostora za snemanje.• Prevente, ali je pomminalniška kartica vastavljenza oziroma ali je bezjak za zašćito nestavojna na zalekjenno. (samo za VP-DX103(i)/DX104/DX105(i))-stran 53• Vaš kamkorder je znotraj vlažen in moker (kondenzacija).• Tzklopikte kamkorder in ga pustte za priblžno 1 uro na hladnom mestu, suhem mestu.- stran 106
Problème	Explication/solution
La durée d'enregistrement actuelle est moins que la durée prévue.	• La durée d'enregistrement prévue est calculée selon certaines références • Si vous enregistrrez un objet en mouvement rapide, la durée d'enregistrement actuelle pourrait diminuer.
L'enregistrement s'arrête automatiquement.	• La température interieure du caméoscope est inhabituèlement BASSE. Gardez-le allumé et attendez qu'il se rechauffe. • Les enregistements repétés et les suppressions fréquentes réduisant la performance du support de stockage. Dans ce cas, reformeze votre support de stockage. • Si vous utilisez une carte mémoire à basse vitesse d'écriture, le caméoscope arrêtera automatiquement l'enregistrement et affichera le message correspondant à l'écran LCD.
Des lignes verticales apparaisent durant l'enregistrement d'un sujét fortemèt illuminé.	• Il ne s'agit pas d'une défaillance.
L'écran tourne au rouge ou au noir pendant quelques instantls lorsqu'il est exposé à la lumière direct du soleil durant l'enregistrement	• Il ne s'agit pas d'une défaillance.
L'horodatage n' apparait pas en cours d'enregistrement.	• Le réglage « Date/Time » (Date/Heure) est régisé sur « Off » (Déactivé). Specified le réglage « Date/Time » (Date/Heure) sur On (Actifé). ▼page 29
Impossible d'enregistrer une image photo. (VP-DX103(i)/DX104/DX105(i) uniquement)	• Réglez vos caméoscope en mode enregistrement d'apparéil numéroique. ▼page 30 • Libéré l'onglet de protection en écriture de la carte mémoire, s'il existe. • La carte mémoire est pleine. Utilisez une carte mémoire neuque ou formatette celle-ci. ▼pages 52-54 Ou supprimez les images inutiles. ▼page 61 • Vous n'arrivez pas à prendre des images photo sur un disque. Specified le selectiveur du mode stockage sur CARD.
Il existe un intervalte entre le point où vous appuyez sur la touche de démar./arrêt de l'enregistrement et le point où l'enregistrement commence ou s'arrête.	• Notre caméoscope peut partager un court intervalle entre le point où vous appuyez sur la touche de démar./arrêt de l'enregistrement et le point où l'enregistrement commence ou s'arrête réellement. Il ne s'agit pas d'une erreur.
Le format videoe (16:9/4:3) ne peut pas être modifié.	• Le format videoe 16:9 ne peut pas être modifié au format 4:3.

Réglage de l'image en cours d'enregistrement

Problème	Explication/solution
La mise au point ne se fait pas automatiqueque.	• Spécifiez le réglage « Focus » (Mise pt) sur « Auto. » ▼page 70 • Les conditions d'enregistrement ne se présent pas à la mise au point automatique. Réglez la mise au point manuellement. ▼page 70 • La surface de l'objet est poussièreuse. Nettoyez l'objet et vérifiez la mise au point.
L'image apparait trop claire, papillote ou change decoulleur.	• Ceci peut se produit lorsqu vous effectuez un enregistrement sous une lumière fluorescente ou sous une lampe au sodium ou au mercure. Annulez le réglage « Scène Mode (AE) » (Mode Scène(AE)) pour éviter ou minimiser le problème. □page 65
L'équilibre de la couleur de l'image n'est pas naturelle.	• Il est nécessaire de rectifier le réglage White balance (Bal. blancs). Réglez correctement la fonction « White Balance » (Bal. blancs). ▼page 66

Lecture sur le caméscope DVD

Problème	Explication/solution
Appuyer sur la touche de lecture (Play/Pause) ne lance pas la lecture.	• Appuyez sur la touche MODE pour spécifier le mode lecture. • Les enregistements video réalisés sur un autreapparèil ne peuvent pas toutes se lires sur toute caméoscope. • Sélectionné un support de stockage adéquat. (VP-DX103(i)/DX104/DX105(i) uniquement) ←page 30 • Vérifie la compatibilité de la cartemémoire. ←page 52~54
La fonction sauter ou recherche ne fonctionne pas convenablement.	• Le caméoscope ne fonctionnera pas convenablement si sa température interne est trop élevé. • Mettez le caméoscope hors tensionpuis sous tension un peu plus tard.

Dépannage

Réglage de l'image pendant l'enregistrement

Simptom	Pojasnilo/rešitev
Ostrenje se ne prilagodi samodejno.	Nastavite "Focus" na "Auto." ¬stran 70 Smenalini pogoji niso primeri za samodejno ostrenje. Nastavite ostrejenje ročno. ¬stran 70 Objektiv je prašen na površini. Očistte objektiv in preverite ostrejenje.
Sika je presvetla ali utripa ali spreminja barvo.	To se dogaj pri snemanju pod fluoracentnlo, natrijevo aližvosrebrmo lučjo. Preklišće "Scene Mode (AE)", da preprečte ali zmanjsate ta povjav. ¬stran 65
Ravnovesje barv na sliki ni naravno.	Potrebna je nestavitev beline. Prilagodite na ustrezno "White Balance." ¬stran 66

Connexion/reproduction à l'aide d'autres périphériques (téléviseur, lecteur DVD, etc.)

Problème	Explication/solution
Impossible de visionner l'image ou d'entendre le son sur l'apparéil raccordé.	• Raccordé que l'é cable AV à votre caméoscope ou à l'appareil relié (déteilésur,graveur DVD,etc.).(Couleurrouge)-droite,couleurblanche-gauche)• Le cable AV n'est pas correctement branché.Vérifie que le cable de raccord est branché dans la prise ajustée.-pages 86-87
L'image est déformée sur un téléviseur au format 4:3.	• Cela se produit lorsquvas tentez de dire une image enregistrée au format grand écran 16:9 sur un téléviseur au format 4:3.Si vous saufhaute que l'éimage s'affichecorrectement sur votre téléviseur, vérifie le format de celui-ci et réglice le format d'écran (« 16:9 Wide » (16:9)) avant de débuter l'enregistrement.-page 72
Vou ne pouce pas effectuer de copie correcte à l'aide d'un cable AV.	• Le cable AV n'est pas correctement relié. Veilleze à ce que le cable AV soit connecté à la prise ajustée (préise d'entrée de l'applaire utilisé pour l'ajout de la bande son aux images provenant à partir de caméoscope).-page 88

Connexion à un ordinateur

Problème	Explication/solution
L'ordinateur ne reconnait pas le caméoscope.	Déconnectez de l'ordinateur les péphériques USB autres que le clavier, la souris et le caméoscope.Débranchez le cable USB entre l'ordinateur et le caméoscope, redémarrez l'ordinateur, plus raccordez-les convenableness.Vous ne pouverez pas utiliser le caméoscope en mode caméoscope DVDavec un Macintosh.
Impossible de dire un financier video sur l'ordinateur.	Assurez-vous d'insérer le connecteur dans le bon sens, puis branchez fermement le cable USB dans la prise USB déaqueque du caméoscope.Débranchez le cable de l'ordinateur et du caméoscope; redémarrez l'ordinateur.Rebranchez-le convenableness.
Les données d'image et de son générées sur le caméoscope ne sont pas correctement reproduites sur l'ordinateur.	La lecture video ou le son peuvent s'internorme momentarily pours pour des raisons liées à votre ordinateur.Cela n'affecte pas pour autant la video ou le son copés sur toute ordinateur.Si votre caméoscope est raccordé à un ordinateur ne prenant pas en charge la fonction USB (USB2.0) à haut débit, la lecture de l'image ou du son pourrait être affectée. Les données d'image video et de son copés sur toute ordinateur n'en seront pas touchées.
L'écran de lecture s'interrompt ou l'image est déformée.	Vérifie la configuration système avant d'effectuer une lecture video.→page 91Quittez toutes les applications qui s'exécutent actuellement sur l'ordinateur.Si vous tentez de dire une video lorsque le caméoscope est raccordé à un ordinateur, l'image pourra semble moins fissé en raison de la vissée du transfert. Copiez le filchier sur toute ordinateur, puis reconnéces la lecture.

Connexion/enregistrement avec d'autres appareils (TV, lecteurs DVD, etc.)

Fonctionnement général

Problème	Explication/solution
La date et l'heure sont incorrectes.	• Le caméoscope est-il resté inutilisé sur une longue période ? La pile de la mémoire de secours (pile bouton) peut être déchargée. Remplacez-à-la avec une nouvelle pile. - page 149.

Menu

Problème	Explication/solution
Les éléments de menu sont grisés.	Il est impossible de sélectionner un élément estompé (grisè) dans le mode d'enregistrement/lecture actuellément sélectionné.Certaines fonctions ne peuvent pas être activées simultanément. La liste ci-après vous offre des exemples de combinaisons de fonctions ou d'éléments de menu incompatibles.Le menu ne peut pas être utilisé en mode EASY.Q.Le menu suivant ne peut pas être utilisé durant l'enregistrement : « Anti-Shake(DIS) » (Anti vibr.(DIS)), « 16:9 Wide » (16:9), « Quality » (Qualité), « Wind Cut » (Supp. Vent), « Digital Zoom » (Zoom numéro.), « Disc Manage » (Gest. disque)
	Impossiblen)d'utiliser	En raison des régliages suivants	Impossiblen)d'utiliser	En raison des régliages suivants
	Scene Mode (AE) (Mode Scène(AE))	Exposure (Manual) (Exposition (Manuel))	Digital Zoom (Zoom numéro.)	Digital Effect (Effetnummer.) Mosaic (Mosaic)/Emboss2 /(Relief1)/(Relief2)/Mirror (Miroir)
		Shutter (Manual) (Obturator (Manuel))
		C. Nite		Anti-Shake(DIS) (Anti vibr.(DIS))
	Digital Effect (Effetnummer.) Mosaic (Mosaic)/Emboss2 (Relief2) Pastel1/ Pastel2	Anti-Shake(DIS) (Anti vibr.(DIS))	Shutter (Manual) (Obtur. manuel)	C. Nite
		C. Nite	Exposure (Manual) (Exposition manu.)	C. Nite
	Digital Effect (Effetnummer.) Mirror (Miroir)	16:9 Wide (16:9)	C. Nite	Anti-Shake(DIS) (Anti vibr.(DIS))
		Anti-Shake(DIS) (Anti vibr.(DIS))
		C. Nite

Dépannage

Fonctionnement général

Symptom	Pojasnilo/rešitev
Datum in Čas nista pravilna.	• Ali je bil kamkorder dolgo neuporablanj? Baterija za vamostni pommnilik (baterija v obliki gumba) je laho prazna. Zamenjaje jo z novo baterijo. →stran 14

Menu

Symptom	Pojasnilo/rešitev
Elementi menija so sivo poudarjeni.	V trenutinem načinu snemanja/predvajanja ne moretie izbrati sivih elementov.Nekaterih funkcjij ne moretie aktiviroti hkrati. Naslednjji seznam prikazije primere nedelujočij kombinaçij funkcjij in elementov menija.Menija ne moretie uporabljati v načinu EASYQ.Med smenanjem ne moretie uporabljati naslednjih menjev;“Anti-Shake(DIS),”16:9 Wide,“Quality,”Wind Cut,“Digital Zoom,”“Disc Manage”
	Ni mogoče uporabiti	Zaradi naslednjih nastavitev	Ni mogoče uporabiti	Zaradi naslednjih nastavitev
	Scene Mode(AE)	Exposure (Manual)	Digital Zoom	Digital Effect:Mosaic/Emboss2 Paste1/Pastel2/Mirror
		Shutter (Manual)
		C. Nite
	Digital Effect:Mosaic/Emboss2 Paste1/Pastel2	Anti-Shake(DIS)	Shutter (Manual)	Anti-Shake(DIS)
		C. Nite		C. Nite
	Digital Effect:Mirror	16:9 Wide	Exposure (Manual)	C. Nite
		Anti-Shake(DIS)	C. Nite	Anti-Shake(DIS)
		C. Nite

Caractéristiques techniques

NOM DU MODÈLE : VP-DX100(i)/DX100H/DX102/DX103(i)/DX104/DX105(i)

Système
Signal video	PAL
Format de compression de l'image	MPEG-2 (Disque), MPEG-4 (Carte)
Dispositif d'image	CCD (Dispositif à coupage de charge) 800 000 pixels
Objectif	F1.6 34x (optique), 1 200x (numérique) Objectif à zoom électronique
Longueur foucle	f2,3 ~ 78,2 mm
Diamètre du filtre	Ø30,5
Ecran LCD/Viseur
Taille/nombre de points	Largeur 6,86 cm (2,7 po) 112 000
Méthode de l'écran LCD	TFT LCD
Viseur	ColourLCD (Couleur LCD)
Connecteurs
Sortie combinée (Composite)	1 Vc-a-c (75 Ø terminé)
Sortie audio	-7,5 dB (600 Ø terminé)
Sortie USB	Connector type mini B
Divers
Source d'alimentation	8,4 V CC, bloc-piles au lithium-ion 7,4 V
Type de source d'alimentation	Bloc-piles au lithium-ion, alimentation secteur (100 V à 240 V) 50/60 Hz
Consommation d'énergie (enregistrement)	4,6 W (LCD/viseur)
Température de fonctionnement	0° à 40°C (32° à 104° F)
Température de stockage	-20° à 60°C (-4° à 140° F)
Dimensionsexternes	Largeur 51,5 mm (2,03 po), Hauteur 87,5 mm (3,44 po), Longueur 122 mm (4,80 po)
Poids	439 g (0,92 lb, 14,71 oz) (hors batterie lithium-ion)
Entrée microphone interne	Microphone stéreo multidirectionnel
Télécommande (VP-DX102/DX104/DX105(i) uniquement)	in intérieur: supérieur à 49 ft (15 m) (en ligne droite), en extérieur : environ16,4 ft (5 m) (en ligne droite)

• Cette conception et ces spécifications techniques sont susceptibles d'être modifiées sans préavis.

Spécifications techniques

NOM DU MODÈLE : VP-DX100(i)/DX100H/DX102/DX103(i)/DX104/DX105(i)

Chers clients, nous vous remercions d'avoir acheté un produit SAMSUNG.

La présente carte a pour objet de préciser les modalités de la garantie que la société Samsung Electronics France vous offre, indépendamment des garanties qui vous sont déjà offertes par le revendeur à qui vous avez acheté votre produit, et des garanties prévues par la loi (notamment la garantie des vices cachés prévue aux articles 1641 et suivants du Code civil, et la garantie légale de conformité prévue aux articles L.211-1 et suivants du Code de la consommation).

Aussi, si vous rencontrez un problème avec votre produit SAMSUNG, nous vous invitons :

• soit à contacter directement notre service consommateur :

Samsung Service Consommateurs 66 rue des Vanesses BP 50116 - Villepinte - 95950 ROISSY cedex France

TEL : 3260 SAMSUNG (726-7864) 08 25 08 65 65 (0,15 €/min)

Fax : [phone]

ou encore sur notre site Internet à l'adresse suivante :

www.samsung.com/fr rubrique Support SAV;

• soit à vous adresser au revendeur à qui vous l'avez acheté.

ÉTENDUE DE LA GARANTIE DE SAMSUNG ELECTRONICS FRANCE

Samsung Electronics France garantit le produit contre tout défaut de matière ou de fabrication (pièces et main d'œuvre) pendant une durée de 1 (un) an pour les caméscopes et de 1 (un) an pour les MP3.

La période de garantie commence le jour où vous avez acheté l'appareil au revendeur.

En cas de défaut de matière ou de fabrication, et à condition de respecter les modalités indiquées ci-dessous, Samsung Electronics France s'engage à réparer ou faire réparer le produit sous garantie, ou à le remplacer si la réparation n'est pas possible ou apparaît disproportionnée.

Les réparations ou les échanges de produits sous garantie n'ont pas pour effet de prolonger la durée initiale de la garantie.

■ MODALITÉS

Si le produit que vous avez acheté s'avère défectueux pendant la période de garantie du fait d'un défaut visé ci-dessus, adressez-vous à notre service consommateurs à l'adresse indiquée ci-dessus.

Celui-ci vous expliquera les démarches à effectuer ; étant d'ores et déjà précisé que vous aurez besoin de votre facture d'achat, et de la présente carte de garantie dûment remplie.

Le produit qui nous sera retourné fera alors l'objet d'un contrôle par notre centre de réparation agréé et sera alors soit réparé gratuitement, soit échangé si la réparation n'est pas possible, et vous sera retourné sans frais.

(Vous conservez bien sûr la possibilité de vous adresser au revendeur à qui vous avez acheté votre produit.)

EXCLUSIONS

La présente garantie ne couvre pas les produits consommables tels que les piles, les ampoules, les cartouches d'encre, etc.

Par ailleurs, la garantie ne pourra pas jouer :

• en cas de casse du produit par l'utilisateur ;
• si le défaut est causé par une utilisation du produit non conforme à la notice d'utilisation ;
• dans le cas où le produit aurait été modifié, démonté ou réparé par une personne autre que Samsung Electronics France ou ses centres de service agréés ;
• pour les produits dont le numéro de série a été retiré ;
• lorsqu'un équipement auxiliaire non fourni ou non recommandé par Samsung est fixé sur le produit ou utilisé en conjonction avec celui-ci ;
• au cas où la facture d'achat et/ou la carte de garantie ne seraient pas retournées ;
• au cas où la carte de garantie ne serait pas dûment remplie.

Pour contacter SAMSUNG dans le monde entier

Si vous avez des commentaires ou des questions concernant les produits Samsung, veuillez contacter notre centre de service à la clientèle SAMSUNG.

Contactez SAMSUNG partout dans le monde

Conformité à la directive RoHS

Notre produit est conforme à la directive RoHS relative à la limitation de l'utilisation de certaines substances dangereuses dans les composants électriques et électroniques. Nous n'utilisons pas les six matières dangereuses suivantes dans la fabrication de nos appareils : cadmium (Cd), plomb (Pb), mercure (Hg), chrome hexavalent (Cr+6), polybromodiphényles (PBB) et polybromodiphényléthers (PBDE).

Conformité à la directive RoHS

Ce produit est conforme à la directive qui limite l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques. Ainsi, nos produits ne contiennent pas les six substances dangereuses suivantes : le cadmium (Cd), le plomb (Pb), le mercure (Hg), le chrome hexavalent (Cr+6), les polybromobiphényles (PBB) et les polybromodiphényléthers (PBDE).
