MODE D'EMPLOI SH-09ZP2D/XFO SAMSUNG

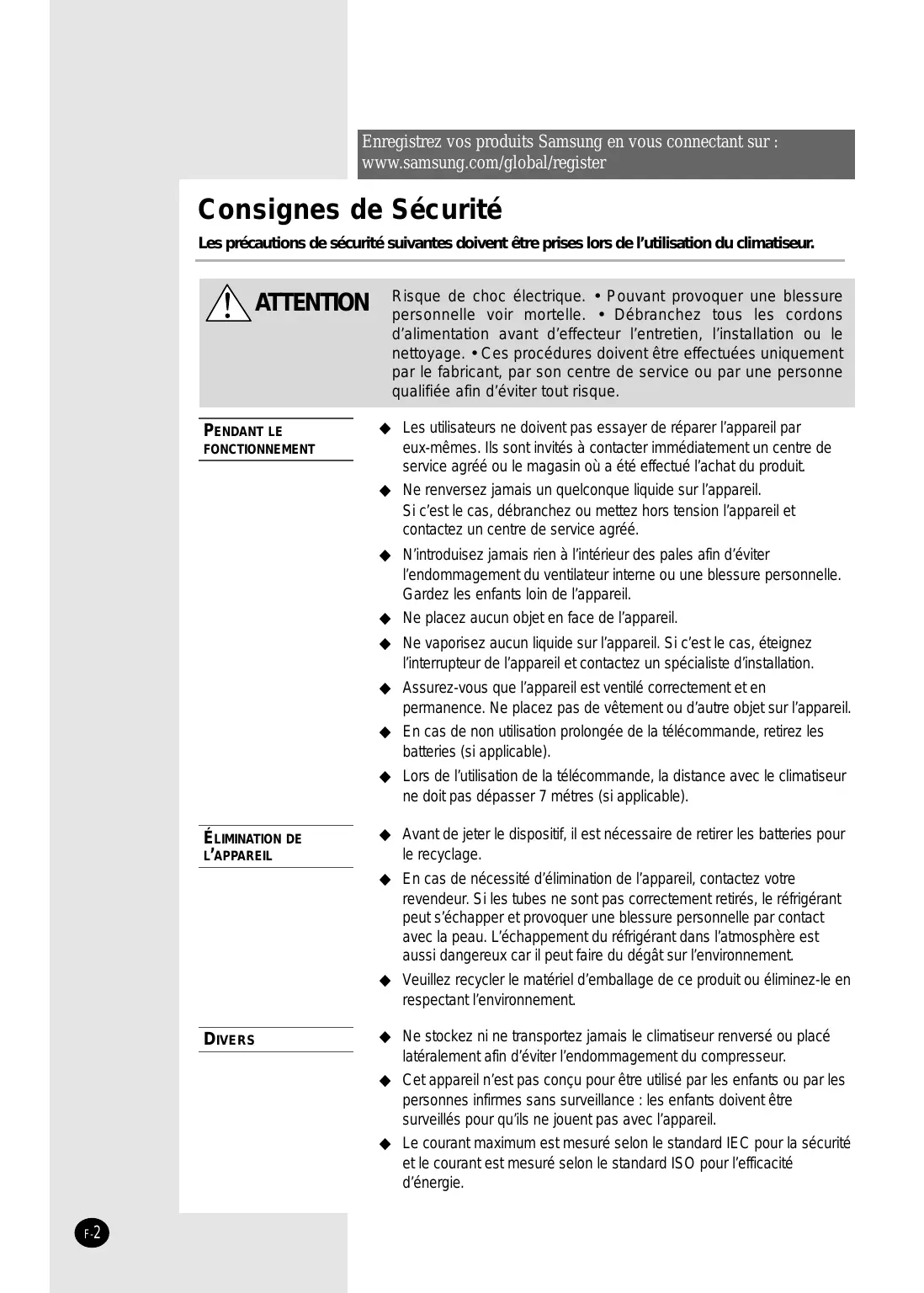

Consignes de Sécurité
Les précautions de sécurité suivantes doivent être prises lors de l'utilisation du climatiseur.
ATTENTION
Risque de chic électrique. • Pouvant provoquer une blessure personnelle voir mortelle. • Débranchez tous les cordons d'alimentation avant d'effecteur l'entretien, l'installation ou le nettoyage. • Ces procédures doivent être effectuées uniquement par le fabricant, par son centre de service ou par une personne qualifiée afin d'éviter tout risque.
PENDANT LE FONCTIONNEMENT
Les utilisateurs ne doivent pas essayer de réparer l'appareil par eux-mêmes. Ils sont invitees à contacter immédiatement un centre de service/agréé ou le magasin où a été effectué l'achat du produit.
Ne renversez jamais unquelconque liquide sur l'appareil. Si c'est le cas, débranche ou mettez hors tension l'appareil et contactez un centre de service agreé.
N'introduisez jamais rien à l'intérieur des pales afin d'éviter l'endommagement du ventilateur interne ou une blessure personnelle. Gardez les enfants loin de l'appareil.
Ne placez�除 unbject en face de l'appareil.
Ne vaporisez aucun liquide sur l'appareil. Si c'est le cas, eteignez l'interrupteur de l'appareil et contactez un spécialiste d'installation.
Assurez-vous que l'appareil est ventilé correctement et en permanence. Ne place pas de vêtement ou d'autre object sur l'appareil.
En cas de non utilisation prolongée de la télécommande, retirez les batteries (si applicable).
Lors de l'utilisation de la télécommande, la distance avec le climatiseur ne doit pas dépasser 7 métres (si applicable).
ELIMINATION DE L'APPAREIL
Avant de jeter le dispositif, il est nécessaire de retarder les batteries pour le recyclage.
En cas de nécessité d'élimination de l'appareil, contactez votre revendeur. Si les tubes ne sont pas correctement reliés, le réfrigérant peut s'échapper et provoquer une blessure personnelle par contact avec la peau. L'échéppement du réfrigérant dans l'atmosphère est aussi dangereux car il peut faire du dégât sur l'environnement.
Veuillez recycler le matériel d'emballage de ce produit ou éliminez-le en respectant l'environnement.
DIVERS
Ne stockez ni ne transportez jamais le climatiseur renversé ou placé latéralement afin d'éviter l'endommagement du compresseur.
Cet apparéil n'est pas conscience pour être utilisé par les enfants ou par les personnes infirmes sans surveillance : les enfants doivent être surveillés pour qu'ils ne jouent pas avec l' apparéil.
Le courant maximum est mesure selon le standard IEC pour la sécurité et le courant est mesure selon le standard ISO pour l'efficacité d'énergie.
Sommaire
PREPARERLECLIMATISEUR
■ Consignes de Sécurité 2
■ Description des unités 4
Télécommande-Boutons et affichage 6
■ Avant-propos 7
■ Insérer les piles dans la télécommande 8
UTILISER LE CLIMATISEUR
Utiliser le climatiseur en mode automatique 9
■ Refroidir la pierce 10
■Rechauffer la piece 11
- Changer la température de la pierce rapidement 12
Deshumidifier la piece 13
■ Aérer la pierce 14

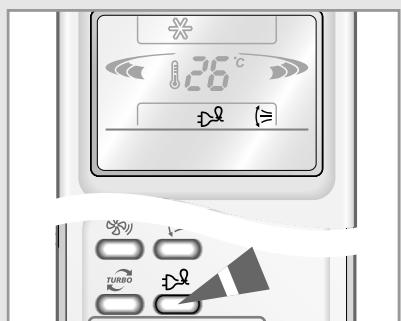

■ Mode de selection de l'économisation d'énergie 15

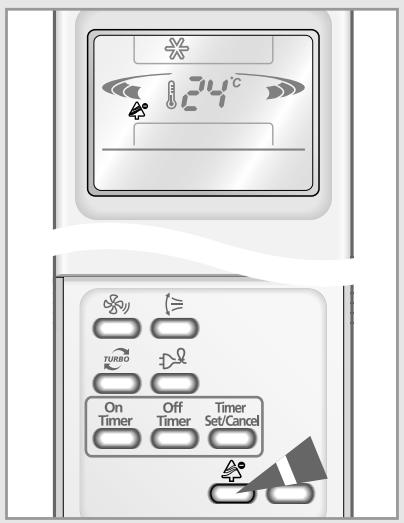

■ Produire de l'Anion 16

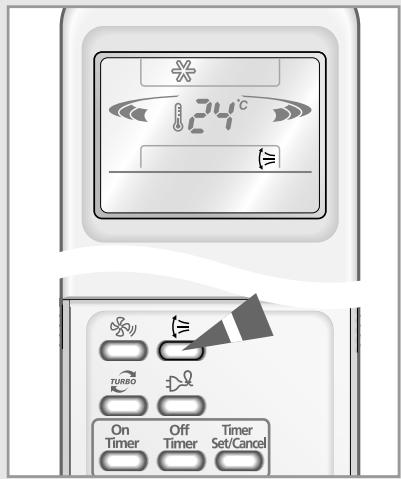

Régler le flux d'air vertical 17

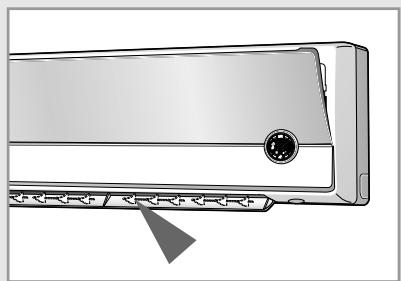

■ Reglez le flux d'air horizontal 17
PROGRAMMER LE CLIMATISEUR

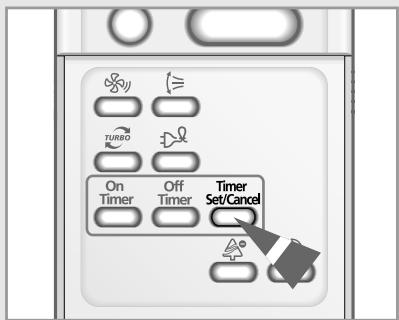

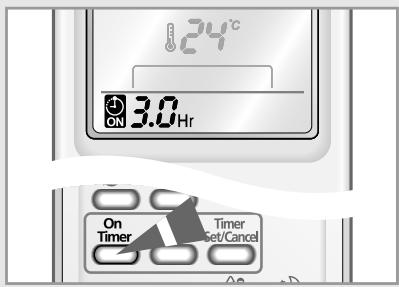

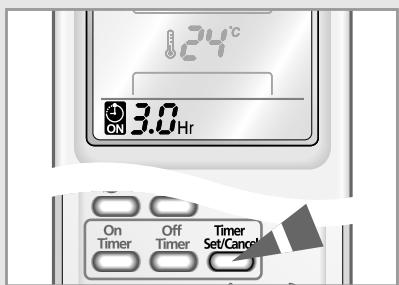

■ Regler la minuterie de mise en marche 18

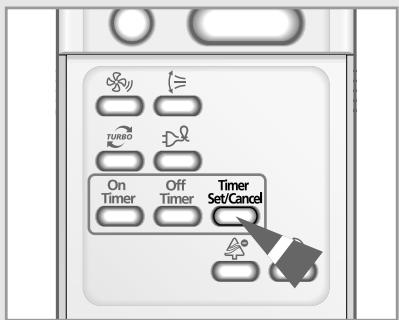

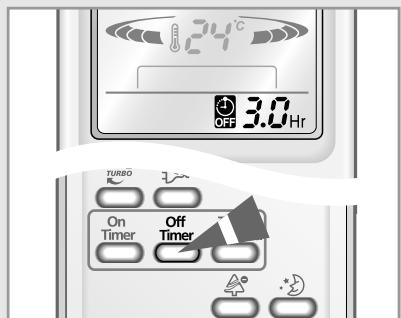

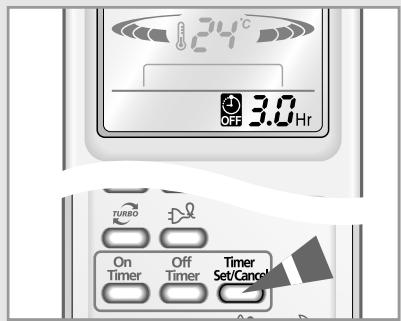

Régler la minuterie d'arrêt 19

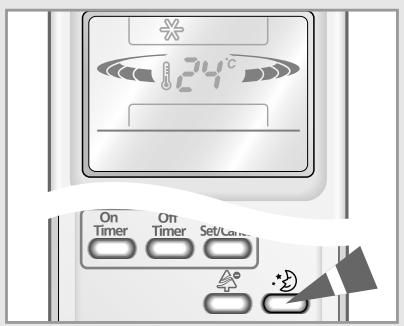

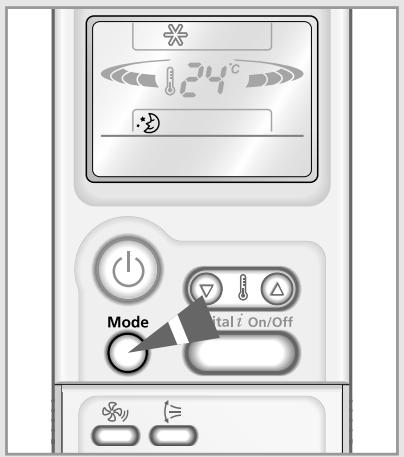

■ Arrêter le climatiseur après six heures de fonctionnement 20
CONSIGNES D'UTILISATION
Conseils d'utilisation 21
■ Température et humidité de fonctionnement 22

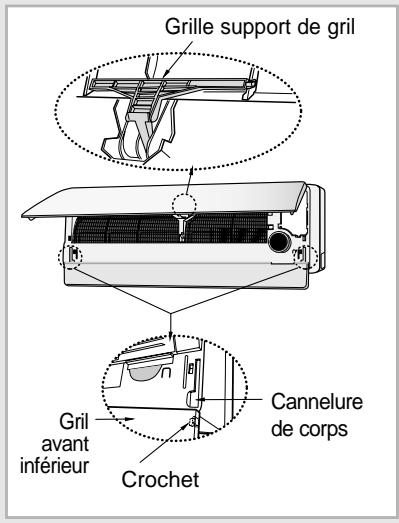

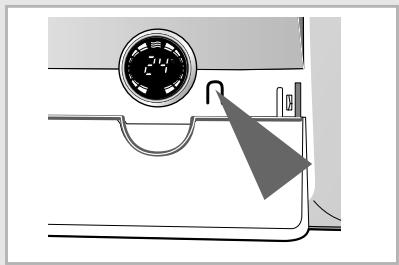

Utiliser le climatiseur sans telecommande 22
Avant d'appeler le service après-vente 23
Nettoyez le climatisationur 24

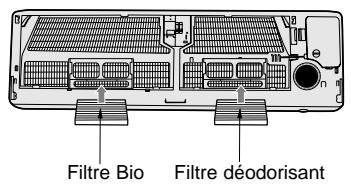

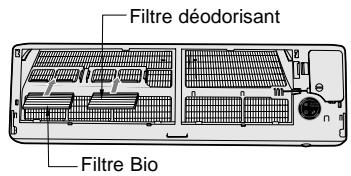

Désodorisant et Filtre Bio (Optionnel) 25
Comment éliminer ce produit (déchets d'équipements électriques et électroniques)
(Applicable dans les pays de l'Union Européen et aux autres pays européens disposant de systèmes de collecte sélective)
Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas etre éliminé en fin de vie avec les autres déchets menagers. L'élimination incontrolée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.
Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.
Les entreprises sont invitees a contacter leurs fournisseurs et a consulter les conditions de leur contrat de vente.
Ce produit ne doit pas etre elimine avec les autres dechets commerciaux.
Le design et l'apparance differe un peu selon le modele.

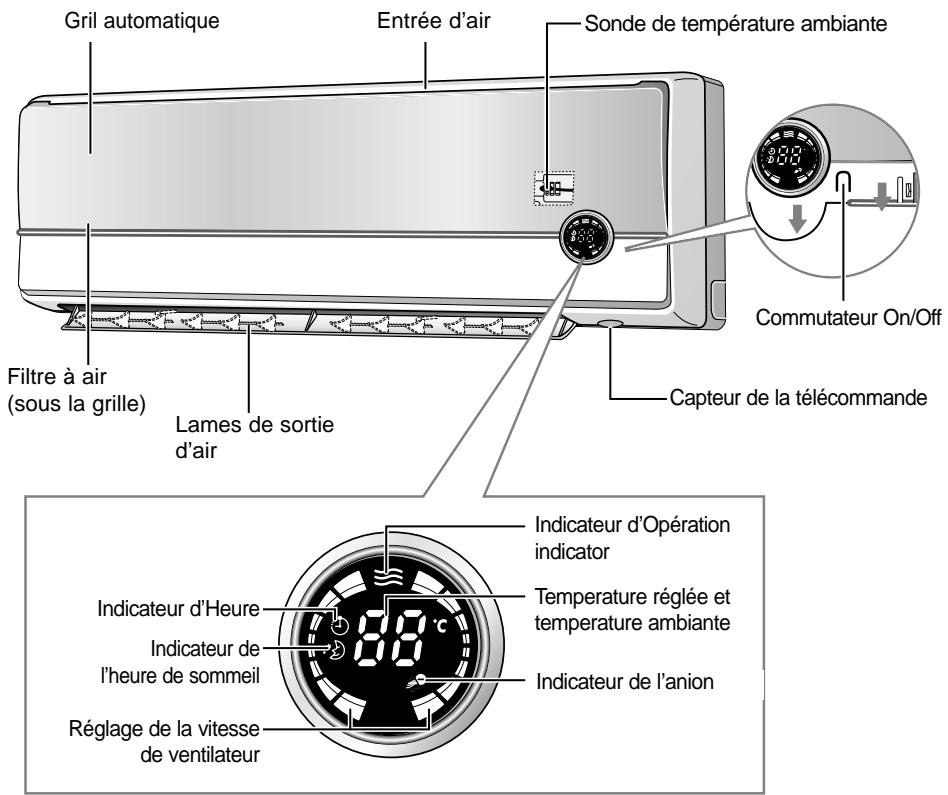

Unite interieure
Note
Si vous voulez allumer/éteindre l'écran pendant le fonctionnement, appuyez sur le bouton sur la télécommande.
La sonde de température ambiente détecte la température de l'air autour de la sonde, et montre la température sur l'écran.

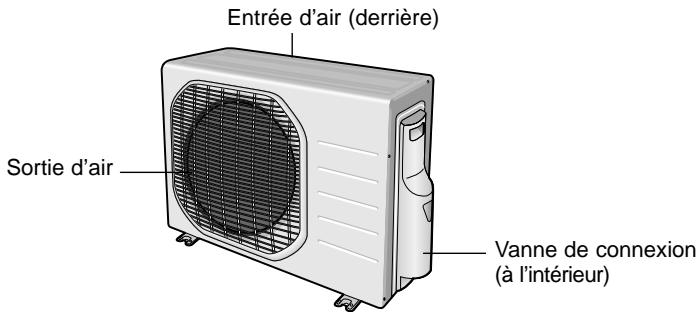

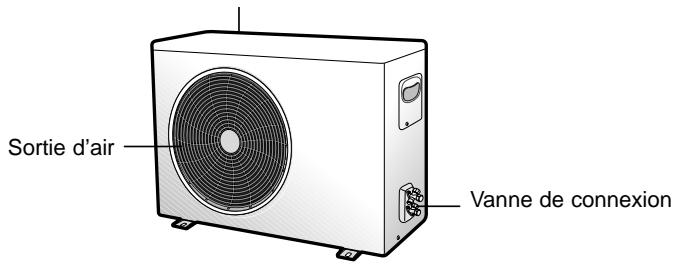

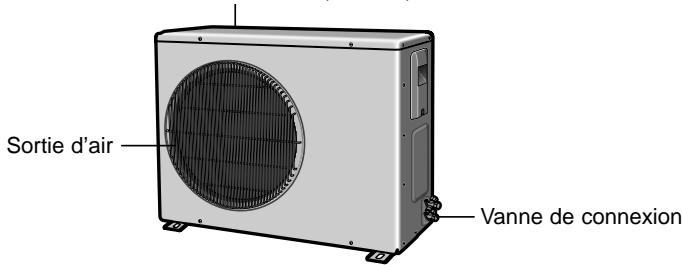

Unité extérieur
UQ07P2GED SH07ZP2DX
UQ09P2GBD UQ09P2GED SH09ZP2DX
UQ12P4GBD UQ12P4GED SH12ZP4DX
Entrée d'air (derrière)

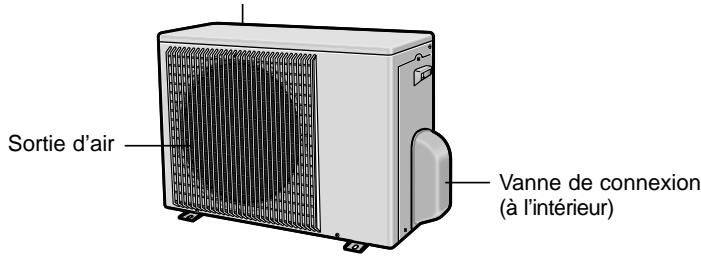

Unité extérieur
SH07APGDX SH09APGDX
Entrée d'air (derrière)
Unité extérieur
SH12APGDX
Unité extérieur
UQ18P0GBD UQ18P0GED SH18AP0DX SH18ZP0DX
UQ24P6GBD UQ24P6GED SH24AP6DX SH24ZP6DX
Entrée d'air (derrière)

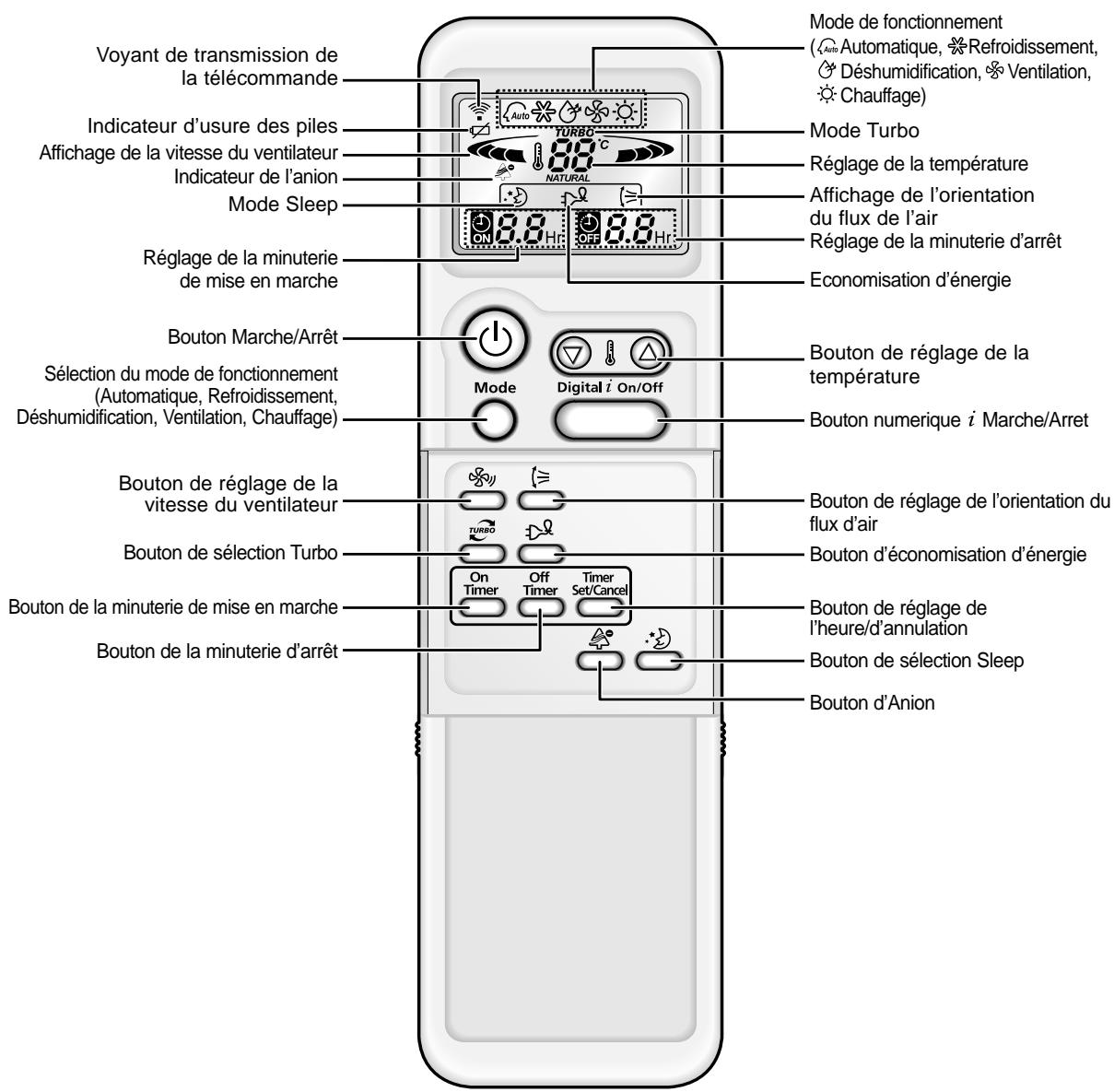

Télécommande - Boutons et affichage
Avant-propos
Vou venez d'acheter un climatiseur de type séparé qu'un technician qualifié vous a installé.
Ce manuel contient des informations importantes sur l'utilisation du climatiseur.
Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.
Le manuel est organisé comme suit.
Les figures des pages de 4 à 6 illustrent :
les unités interieure et extérieure,
- les boutons et l'afficheur de la télécommande.
Ces figures vous aideront à repérer les boutons et à comprendre
les symboles affichés.
Du manuel, vous trouvrez une série de procédé étape-par-étape pour chaque fonction disponible.
Les illustrations des procédures utilisent les trois symboles suivants :
APPUYEZ
POUSSEZ
MAINTENEZ APPUYE
Insérer les piles dans la télécommande
Voudevezinsererouremplacerlespilede latelecommandelorsque：
yous venez d'acheter le climatiseur.
la télécommande ne fonctionne plus correctement.
Note
Utiliser deux piles LR03 de 1,5V.
Ne jamais utiliser de piles ancériennes ou de piles de marques différentes ensemble.
Les piles seront complètement déchargées au bout de 12 mois même si elles ne sont pas utilisées.

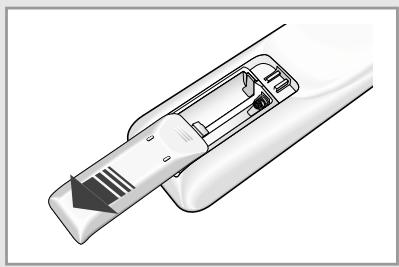

1 En utilisant votre pouce, poussez le couvercle du compartment des piles dans le sens de la flèche et enlevez-le.

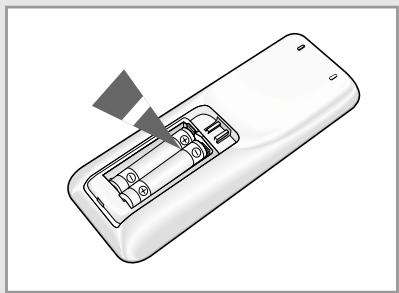

2 Insérez les deux piles, en respectant les polarités indiquées :
le ^+ de la pile avec le ^+ de la telekommande,
le - de la pile avec le - de la télécommande.
3 Remettez le couvercle en place en le faisant glisser jusqu'à ce qu'il s'enclenche.
Vous pouvezmettre en marcheYOURclimatiseur en mode automatiquea tout moment.En mode automatique,la tempereutoprimaleet la vitesse de ventilateur sont choisis automatiquement

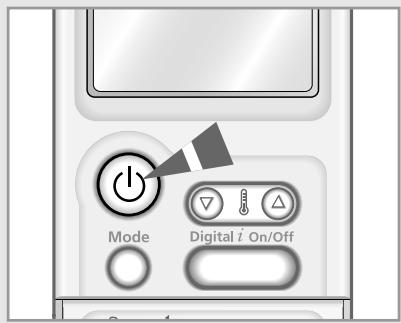

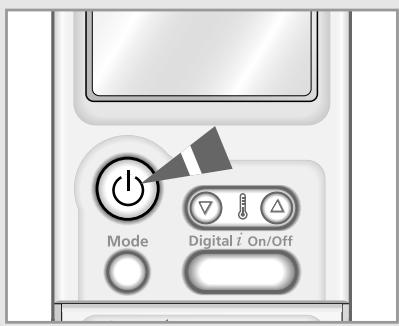

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).
Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.
le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
l'unité interieure émet un bip.
IMPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'eviter toute détérioration lorsqu'il est mis en marche après avoir été :
branché sur le secteur
arrêté
Pour cette raison, il ne se met à fonctionner qu'après un décai de trois minutes.

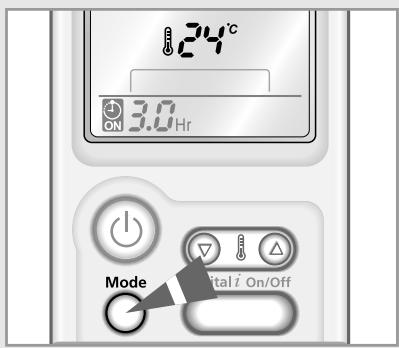

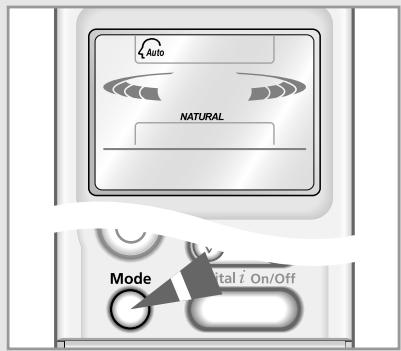

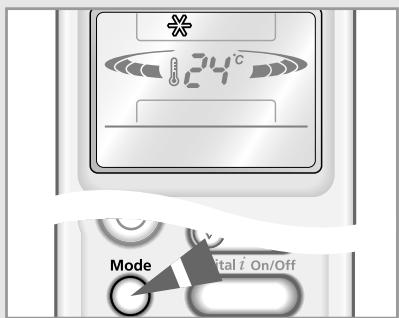

2 Si Auto ne s'affiche pas en haut de la télécommande, appuyez sur le bouton Mode de la telecommande une a plusieurs fois jusqu'à ce qu'il apparaisse.
Résultat: L'unité interieure sonne chaque fois que vous appuyez sur le bouton Mode.
Le climatiseur fonctionne en mode AUTO.
Note :若您 pouvez changer de mode à tout moment.
Selectionnez le mode COOL (refroidissement) lorsque vous pouze modifier la :
température de refroidissement préreglee,
vitesse du ventilateur lors du refroidissement.
1 Si nécessaire, appuyez sur le bouton (Marche/Arret).
Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.
le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
l'unité interieure émet un bip.
RTANT
Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déterioration lorsqu'il est mis en marche après avoir été :
branché sur le secteur
arrêté
Pour cette raison, il ne se met à fonctionner qu'après un décai de trois minutes.
2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.
Résultat: L'unité interieure sonne chaque fois que vous appuyez sur le bouton.
Le climatiseur fonctionne en mode COOL.
Vouspouvezchangerdemodea tout moment.

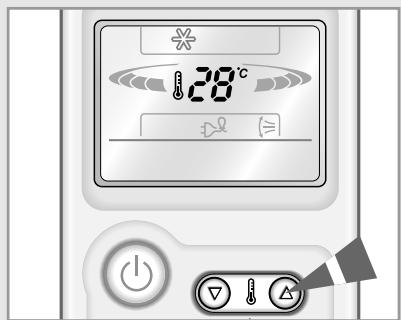

3 Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche.
Temperatures possibles : de 18^ à 30^ .
Résultat: ♦ Chaque fais que vous appuyez sur un bouton (1) :
- La température est modifiée de 1^ .
- l'unité interieure émet un bip
le climatiseur se met en marche en mode Refroidissement, à condition que la température ambiente soit supérieure à la température préreglee.
Si la température de la salle atteint celle d'ensemble, le climatiseur cesse le refroidissement, mais le ventilateur fonctionne toujours.

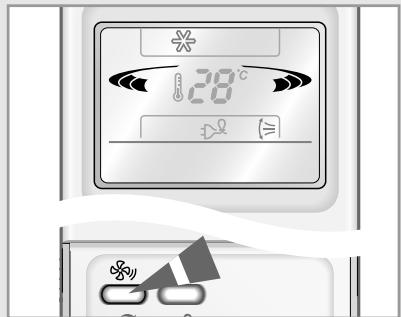

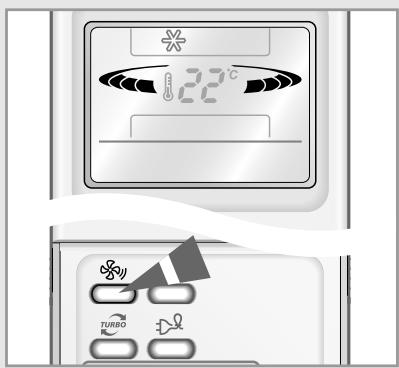

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaïée s'affich
Automatique (ordre:
Faible
Moyen
Fort
Résultat:
Chaque fais que vous appuyez sur le bouton
, l'unité intérieure émet un bip.
5 Pour contrôler la direction du flux d'air, voir page 17.
Selectionnez le mode HEAT (chauffage) lorsqu vous poulez modifier la :
température de chauffage préreglee,
vitesse du ventilateur lors du chauffage.
1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).
Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.
le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
l'unité interieure émet un bip.
PORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'eviter toute détérioration lorsqu'il est mis en marche après avoir été :
branché sur le secteur
arrêté
Pour cette raison, il ne se met à fonctionner qu'après un délié de trois minutes.

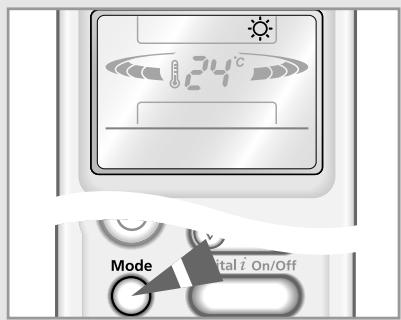

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.
Résultat: L'unité interieure sonne chaque fois que vous appuyez sur le bouton Mode.
Le climatiseur fonctionne en mode HEAT.
Note :若您 pouvez changer de mode à tout moment.

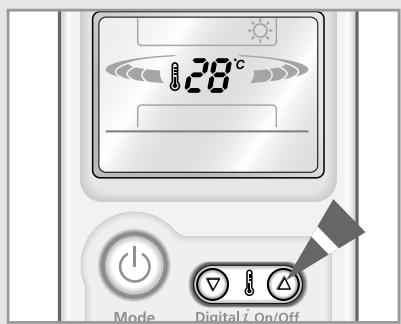

3 Pour régler la température, appuyer sur le bouton (1) une ou plusieurs fois jusqu'à ce que la température souhaitation s'affiche. Températures possibles : de 16^ à 30^ .
Résultat: ♦ Chaque fais que vous appuyez sur un bouton (Y!A) :
- La température est modifiée de 1^ .
- l'unité interieure émet un bip.
Le climatiseur met en marche le chauffage si la température de la pierce est inférieure à la température voulue (température selectionnée +3°C).
Si la température de la salle atteint celle d'ensemble, le climatiseur cette le rechauffement, mais le ventilateur fonctionne toujours.

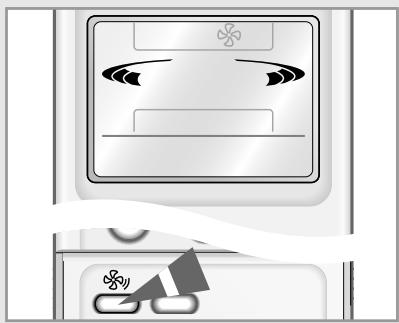

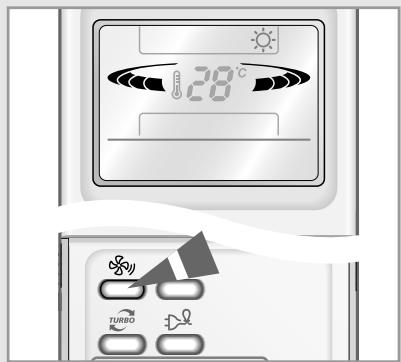

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaïée s'affiche :
Résultat: ♦ Chaque fais que vous appuyez sur le bouton
, l'unité interieure émet un bip.
le ventilateur fonctionne au ralenti pendant trois à cinq minutes pour préchauffer l'air, puis passé à la vitesse que vous avez régée.
5 Pour contrôler la direction du flux d'air, voir page 17.
Changer la température de la pierce rapidement
La fonction de refroidissement/chauffage Turbo vous permet d'augmenter ou de baisser la température de la piece rapidement.
Exemple: En rentrant chez vous, vous trouvez qu'il fait excessivement chaud dans la piece et foulez faire baisser la température le plus vite possible.
En mode Turbo, l'appareil fonctionne à puissance maximale pendant 30 minutes, puis revient au mode de fonctionnement et à la température sélectionnésAAPARAVANT.

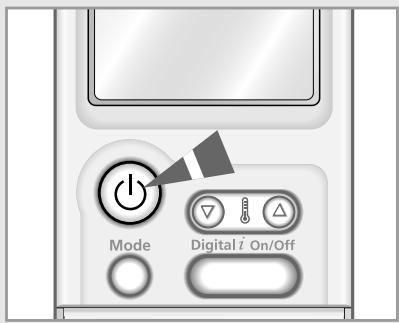

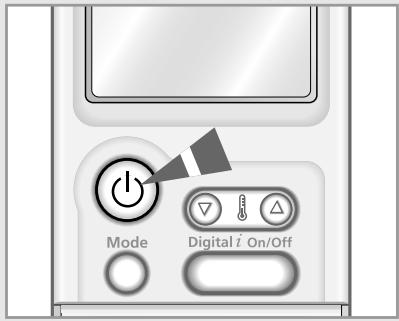

1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).
Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.
le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
l'unité interieure émet un bip.

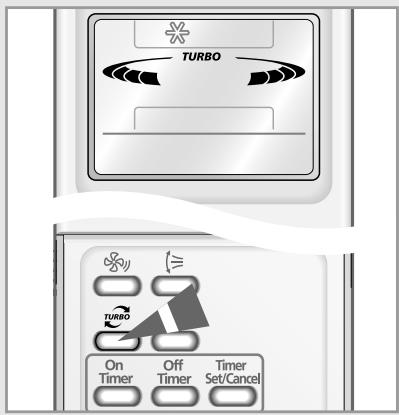

2 Appuyez sur le bouton
Résultat: ◆ le réglage de la température et du ventilateur se fait automatiquement.
le climatiseur refroidit ou rechauffe la pièce le plus vite possible.
après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis. Mais si vous appuyez sur le bouton au mode DRY(SECHER) ou
FAN(VENTILATEUR) cela se change automatiquement en mode AUTO (AUTOMATIQUE).
3 Si vous souhaitez minutes, arrêté le mode Turbo avant une période de 30 minutes, appuyez sur le bouton turbo encore une fois.
Résultat: le mode, la température et la vitesse de ventilation precedents sont rétablis automatiquement.
4 Pour contrôler la direction du flux d'air, voir page 17.
Si l'atmosphère de la piece est humide ou moite, vous pouvez supprimer l'excess d'humidité sans trop faire baisser la température.
1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).
Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.
le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
l'unité interieure émet un bip.
IMPORTANT Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute déteriation lorsqu'il est mis en marche après avoir été :
branché sur le secteur
arrêté
Pour cette raison, il ne se met à fonctionner qu'après un délié de trois minutes.

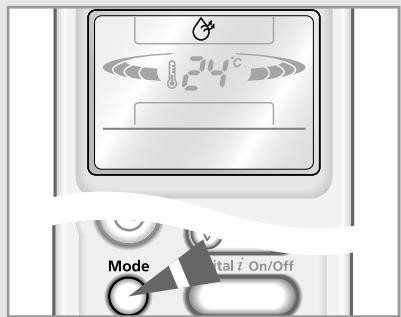

2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.
Résultat: L'unité interieure sonne chaque fois que vous appuyez sur le bouton Mode.
Le climatiseur fonctionne en mode DRY.
Note :若您 pouvez changer de mode à tout moment.
3 Pour régler la température, appuyer sur le bouton 山 une ou plusieurs fois jusqu'à ce que la température souhaïée s'affiche. Températures possibles : de 18^ à 30^
Résultat: ♦ Chaque fais que vous appuyez sur un bouton ⑧ :
- La température est modifiée de 1^ .
- l'unité intérieure émet un bip.
le climatiseur commence à déshumidifier la piece.
Le début d'air est réglé automatiquement.
4 Pour contrôler la direction du flux d'air, voir page 17.

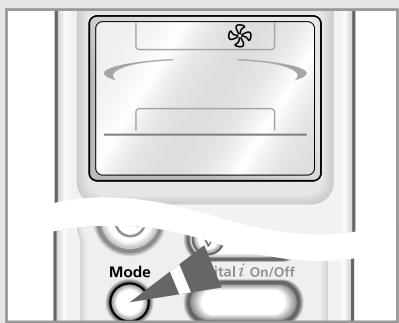

Si l'atmosphère est renfermée, vous pouvez aérer la piece à l'aide de la fonction de ventilation (FAN).
1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).
Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.
le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
l'unité interieure émet un bip.
2 Si ne s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une a plusieurs fois jusqu'à ce qu'il apparaisse.
Résultat: L'unité interieureonnechaque fois que vous appuyez sur le bouton Mode
Le climatiseur fonctionne en mode FAN.
la température est régée automatiquement.
Note :若您 pouvez changer de mode à tout moment.
3 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitee s'affiche :
Résultat: Chaque fais que vous appuyez sur le bouton, l'unité interieure émet un bip.
4 Pour contrôler la direction du flux d'air, voir page 17.
Mode de sélection de l'économisation d'énergie
Si vous souhaitez economiser de l'énergie lorsque lors de l'utilisation du climatiseur, choisissez le mode d'économisation d'énergie en appuyant sur le bouton d'économisation d'énergie.
1 Si nécessaire, appuyez sur le bouton (Marche/Arrêt).
Résultat: L'indicateur d'opération sur l'unité d'intérieur s'allume.
le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
l'unité intérieure émet un bip.
IMPORTANT
Le climatiseur est muni d'un dispositif de sécurité afin d'eviter toute détérioration lorsqu'il est mis en marche après avoir été :
branché sur le secteur
arrêté
Pour cette raison, il ne se met à fonctionner qu'après un décai de trois minutes.
2 Sélectionner le mode REFROIDISSEMENT en appuyant sur le bouton
Note Vos ne pouvez selectionner le mode Economie d'energie que dans le mode REFROIDISSEMENT.
3 Appuyez sur le bouton
Résultat: ◆ l'unité interieure émet un bip.
Le climatiseur fonctionne dans le mode d'économisation d'énergie.
La lame externe de circulation d'air monte et descend.
Pour arrêter le mode d'économisation d'énergie, appuyez encore une fois sur le bouton
4 Pour régler la température, appuyer sur le bouton (♀♂) une ou plusieurs fois jusqu'à ce que la température souhaïée s'affiche. Températures possibles : de 26^ C à 30^ C .
Note Si vous souhaitez régler la temperature au dessous de 26^ , annuler le mode Economie d'énergie avant de régler la température.
5 Pour désir la vitesse du ventilateur, appuyez sur le bouton une ou deux fois jusqu'à ce que l'arrangement requis soit affchéé.
6 Pour contrôler la direction du flux d'air, voir page 17.
Le climatiseur peut produit de l'anion avec un ionizer dans l'unité interieure. comme c'est une fonction secondaire, vous pouvez la désirer en n'importe quel mode, même lorsque le climatiseur est étèint.
1 Appuyez sur le bouton
Résultat: Le climatiseur produit de l'anion.
l'unité interieure émet un bip.
Note
Si vous appuyez sur le bouton lorsque le climatiseur est eteint, celui-ci sera allumé automatiquement et produit de l'anion en mode de ventilateur à uneasse vitesse de ventilateur.
2 Si vous souhaitez arrêté le fonctionnement de l'anion, appuyez de nouveau sur le bouton
Resultat: le mode, la température et la vitesse de ventilation precedents sont rétablis automatiquement.
3 Pour contrôler la direction du flux d'air, voir page 17.
Selon la hauteur de l'unité interieure sur le mur de la piece, vous pouvez régler l'orientation des lames de sortie d'air au bas de l'unité, pour augmenter l'efficacité du climatisationur.
1 Appuyez sur le bouton = une ou plusieurs fois comme demanded. Résultat: l'orientation verticale des lames est modifiée.
| CONSEIL | Pour... | orientez les lames vers le... |
| refroidir la pièce | haut. | |
| réchauffer la pièce | bas. |
2 Si vous souhaitez que les lames rouge de haut en bas quand le climatiseur fonctionne, appuyez sur le bouton
Résultat: les lames se déplacent autour de la position initiale que vous avez réglée.
3 Pour arrêter le mouvement de haut en bas des lames, appuyez sur le bouton (≥) encore une fois.
| Note | Lorsque vous... | alors les lames... |
| arrêtez le climatiseur | se ferment complètement. | |
| le remettez en marche | commencer en position initiale qui est fonctionnée. |
Réglez le flux d'air horizontal
Deux autres groupes de lames se trouvent à l'intérieur de la sortie d'air.
Alors que les lames extérieures peuvent être déplacées vers le haut ou vers le bas, les lames interieures se déplacent vers la droite ou vers la gauche.
1 Réglez la position de chaque groupe de lames à l'intérieur de l'unité en les poussant vers la droite ou vers la gauche.
La minuterie de mise en marche vous permet demettre en marche automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.
1 Pour fixer le temps avant la mise en marche, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. Temps possibles : entre 30 minutes et 24 heures.
2 Appuyer sur le bouton de réglage/annulation Limer fin de marquer la fin du réglage.
Résultat: Le temps restant s'affiche.
Levoyant de la minuterie arrête de clignoter.
Le mode sélectionné et la température disparaissent au bout de 10 secondes.
Le climatiseur s'allumera automatiquement et le réglage de la minutesie de mise en marche disparaître lorsque le compteur aura atteint le temps prérégle.
3 PourCHOISIR le mode I'Opération en avance, appuyez sur le bouton Mode ququau mode désire, qu'y se trouve sur le haut de telecommande.
Résultat: Le climatisationur va démarrer en mode besoini quand il est allumé.
Annuler la minuterie de mise en marche
Appuyer sur le bouton de Réglage/Annulation Timer Set/Cancel
Note • Si vous appuyez sur le bouton SiroCrol, quand le temporisateur Off est eteint, le temporisateur est etgalement decommandé.
La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après un espace de temps que vous aurez fixé. La période peut aller de 30 minutes à 24 heures.
1 Pour fixer le temps avant l'arrêt, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que le temps avant l'arrêt s'affiche. Temps possibles : entre 30 minutes et 24 heures.
2 Appuuyer sur le bouton de Reglage/Annulation fain de marquer la fin du reglage.
Résultat: Le temps restant s'affiche.
Levoyant de la minuterie arrête de clignoter.
Le climatiseur s'arrête automatiquement et le réglage de la minuterie d'arrêt disparaître lorsque le compteur aura atteint le temps prérégèle.
Exemple Si vous souhaitezmettre en marche le climatiseur dans 2 heures et l'arreter deux après :
- Appuyer sur le bouton jusqu'à ce que '2,0 Hr' s'affiche.
- Appuyer sur le bouton de Reglage/Annulation
- Appuyer sur le bouton qu'a ce que 4,0 Hr' s'affiche.
- Appuyer sur le bouton de Reglage/Annulation
Note « You pouvez vérifier ou changer le mode de réglage et/ou la
température en appuyant sur le bouton ou les boutons
⑦ ⑧ après avoir régla la minuterie d'arrêt.
Annuler la minuterie d'arrêt
Appuyer sur le bouton de Réglage/Annulation
Note Si vous appuyez sur le bouton ⑦ , quand le temporisateur On est allumé, le temporisateur est également décommandé.
Arrête le climatiseur après six heures de fonctionnement
La fonction Sleep Timer permet d'arreter le climatisationur automatiquement après six heures de refroidissement ou de chauffage.
Note Pour arrer le climatiseur à une heures spécifique, reportez-vous à la page 19.
1 Soyez certain d'avoir selectionné soit le mode COOL(refroidissement) soit mode HEAT(chauffage).
2 Appuyez sur le bouton
Résultat: l'unité interieure émet un bip.
le climatiseur fonctionne pendant six heures comme illustré ci-dessous.
| Refroidissement | La température augmente de 1°C par heures. Lorsqu'elle augmente de 2°C (après deux heures), la nouvelle température est maintenue pendant quatre heures. | Temp. sélé-c-tionnée | 2°C 1°C | ||
| 1hr 2hr heure de mise en marche | 6hr heure d'arrêt |
| Chauffage | La température baisse de 1°C par heures. Lorsqu'elle baisse de 2°C (après deux heures), la nouvelle température est maintainue pendant quatre heures. | heure de mise en marche Temp. sèlectionnée -1°C -2°C |
Annuler l'arrêt après six heures de fonctionnement
Si vous ne souhaitez plus que le climatiseur s'arrête après six heures, vous pouvez annuler la minutes correspondante.
Appuyez sur
Résultat: l'unité interieure émet un bip,
le * n'aparait plus,
le climatiseur fonctionne normalement.
Les conseils suivants vous aidont à profiter au maximum de votre climatisationur.
| Sujet | Conseil |
| Performance lors du chauffage | Une pompe située à l'intérieur du climatiseur absorbe la chaleur de l'air extérieur et la diffuse à l'intérieur de la piece.Lorsqu'il fait froid dehors, le climatiseur chaffe moins. Si vous ne parvenez pas àchauffer la pièce suffisamment, utilisez un apparéil de chauffage supplémentaire. |
| Flux d'air chaud | Le climatiseur fait circuler l'air chaud dans la pièce pour la chauffer. Par conséquent, après la mise en marche de l'appareil, vous devrez attendre quelques minutes avant que toute la pièce ne soit chaffée. Au besoin,mettez le climatiseur en marche avantl'heure à laquelle vous avez prévu d'utiliserla pièce. |
| Givrage | Si vous utilisez le climatiseur en modechauffage alors qu'il fait très froid ethumide dehors, du givre peut se formerdans l'unité extérieure.Si cela se produit:◆ les ventilateurs de chauffage s'arrêtent,◆ le mode dégivrage (Deice) est activéautomatiquementpendant huit minutesenvviron.Aucune intervention n'est nécessaire devotre part; après huit minutes environ,le climatiseur se remet à fonctionnernormalement. |
| Température intérieure ouextérieure élevée | Si vous sélectionnez le mode chauffagealsor qu'il fait déjà très chaud à l'intérieur dela pièce et dehors, le ventilateur et lecompresseur de l'unité extérieure peuvent s'arrêter momentanément. Il s'agit d'uncomportement normal;attendez simplementque le climatiseur se remette en marche. |
| Coupure de courant | En cas de panne de courant pendant lefonctionnement du climatiseur, l'appareilsarrête. Lorsque le courant est rétabli, leclimatiseur se met enrouteautomatiquement. |
Température et humidité de fonctionnement
Le tableau ci-dessous indique les fourchettes de température et d'humidité dans lesquelles vous pouvez utiliser le climatiseur.
Si vous utilisez le climatiseur a... alors...
| température trop élevé | le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatisationur. |
| température trop BASSE | Si l'échangeur de chaleur gèle, cela peut provoquer un dysfonctionnement tel qu'une fuite. |
| taux d'humidité trop élevé | des gouttes de condensation peuvent se former sur l'enveloppe de l'unité intérieure en cas d'utilisation prolongée. |
| Mode | Température extérieure | Température intérieure | Humidité intérieure |
| Chauffage | 0°C à 24°C environ | 27°C ou moins | - |
| Refroidissement | 21°C à 43°C environ | 18°C à 32°C environ | 80% ou moins |
| Déshumidification | 18°C à 43°C environ | 18°C à 32°C environ | - |
Si la température extérieure est en dessous de 0^ , la capacité de chauffage baise jusqu'à 70 - 80% selon la condition de fonctionnement.
Si la climatisation est utilisé au dessus de 33^ (température interieure), il ne peut pas fonctionner à plein rendement.
Utiliser le climatiseur sans télécommande
Vous pouvez faire fonctionner le climatiseur directement sur l'unité interieure si la télécommande est perdue ou endommagée.
1 Baiser un peu le grill avant inférieur.
2 Pourmettreleclimatisationeur en marche,appuyez sur l'interrupteur ON/OFF sur le cote croit de I'unité intérieure.
Résultat : ◆ levoyant OPERATION de l'unité intérieure s'allume,
l'unité intérieure émet un bip,
le climatiseur se met en marche dans le mode qui convient le plus à la température de la pierce :
Température de la pièce
Moins de 21^
21°C ou plus
Mode
Chauffage
Refroidissement
3 Pour arrêté le climatiseur, appuyez de nouveau sur l'interrupteur ON/OFF.
Note La télécommande est utilisé de façon habituelle, même si le climatiseur a eté mis en marche par le biais de l'interrupteur ON/OFF.
En cas de problème, commencez par effectuer les vérifications suivantes. Elles vous évitont peut-être de faire appel inutillement au service après-venture.
| Problème | Explication/solution |
| Le climatiseur ne fonctionne pas du tout. | Vérifiez que le climatiseur est sous tension au niveau de la prise secteur.Vérifier que l'indicateur de fonctionnement sur l'unité interieure est allumé;sinon, appuyez sur le bouton (Marche/Arrêt) de la télécommande.Vérifiez si levoyant TIMER de l'unité interieure est allumé. Si ouï: -attendez l'heure programmée pour constater si le climatiseur se met en marche automatiquement -annulez la programmation (reportez-vous aux pages 18 et 19 pour plus d'informations) |
| La télécommande ne fonctionne pas. | Vérifiez qu'il n'y a pas d'obstacle entre vous et l'unité interieure.Vérifiez les piles de la télécommande.Vérifiez que vous n'êtes pas trop loin de l'unité interieure (7 mètres maximum). |
| Vous n'entendez pas de bip lorsque vous appuyez sur le bouton (Marche/Arrêt) de la télécommande. | Vérifiez que la télécommande est orientée vers le capteur d'infrarouges au centre de l'unité interieure.Si nécessaire, remplacez les piles de la télécommande. |
| Le climatiseur ne refroidit/ ne réchauffe pas la piece. | Vérifiez que vous avez sélectionné le mode de fonctionnement correct (Automatique, Refroidissement, Chauffage).La température de la piece est peut-être trop BASSE ou trop élevé.La grille du filtre à air est peut-être obstruée par la poussière; reportez-vous aux instructions de nettoyage de la page 24.Vérifiez qu'il n'y a pas d'obstacle devant l'unité extérieure. |
| En mode chauffage, la température refilée n'est jamais atteinte et le climatiseur s'arrête fréquement. | Vérifiez que la température a été correctement réglée.Augmentez la vitesse du ventilateur.Si la circulation d'air est dirigée vers le haut, employerer la télécommande pour la diriger en bas. |
| La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton (Marche/Arrêt). | Vérifiez que le mode d'opération est fixé sur le mode COOL(FRAIS), HEAT(CHAUD) ou FAN(VENTILATEUR); sur le mode AUTO(AUTOMATIQUE), la vitesse du ventilateur est modifiée automatiquement, et sur le mode DRY(SECHER), le mode AUTO(AUTOMATIQUE) se meten place. |
| La direction du flux d'air ne change pas quand vous appuyez sur le bouton (Marche/Arrêt). | Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton (Marche/Arrêt) de la télécommande. |
| La minuterie ne fonctionne pas. | Vérifiez que la minuterie a été programmée correctement (reportez-vous aux pages 18 et 19). |
| Des odeurs se rependent dans lapiece pendant la climatisation. | Aéréz lapiece. |
Afin d'assurer le meilleur fonctionnement de votre climatisationur, un nettoyage régulier est nécessaire pour enlever la poussière accumulée sur le contrôle d'air.
PORTANT
Avant de nettoyer le climatiseur, mettez-le hors tension au niveau de la prise secteur.
1 Glissez le grill avant inférieur vers le bas.
2 Glissez le grill avant supérieur vers le haut légèrement, ouvre alors le grill en tirant son côte droite et.gauche.
3 Demontez le grill avant supérieur en ouvrant le grill complètement.
4 Soulever le rebord inférieur des filtres à air et le baisser pour les libérer.
5 Enlever toutes les poussières sur les filtres à air avec un aspirateur ou un balai.
6 Lorsque vous avez fini, insérer la partie supérieure des filters dans la fente et appuyer sur le rebord inférieur jusqu'à ce qu'ils cliquettent dans l'endetroit.
7 Nettoyer legil avant avec un tissu mouillé et un détergent doux (NE jamais utiliser de benzène, dissolvants ou d'autres produits chimiques).
8 Fixez le côte gauche du support de gril, puis insérez le côte croite du support de gril.
Note
ÀpRES une période d'inutilisation prolongée, faites fonctionner le ventilateur pendant trois ou quatre heures pour secher totalement l'intérieur du climatiseur.
Pour fermer le grill avant supérieur complètement après avoir nettoyé des filtres, allumez et éteindrez le climatiseur.
Pour éliminer les minuscules particules de poussière, le désodorant et le filtré Bio sont intégrés dans le climatiseur. Il faut nettoyer les filtres tous les 3 mois.
1 Ouvrir le grill avant supérieur en tirant les côts drole et gauche du grill.
2 Retirez le désodorisant et le filtré Bio.
3 Laver les filtres avec de l'eau propre, puis les sécher légèrement.
4 Insérez les filtres dans la position originale.
Note ous pouvez changer la position des filtres avec l'un l'autre.
5 Fermer le grill avant.
07/09/12
18/24
THIS AIR CONDITIONER IS MANUFACTURED BY:
ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR:
CE CLIMATISEUR EST FABRIQUE PAR:
QUESTO CONDIZIONATORE D'ARIA É PRODOTTO DA:
ESTE APARELHO DE AR CONDICIONADO É FABRICADO POR:
DIESE KLIMAANLAGE IST FABRIZIERT VON:
AYTH H ΣYΣKEYH KATAΣKEYAΣTHKE ΑΝΟ:
ELECTRONICS
