Type de produit	Climatiseur cassette 4 voies
Capacité de refroidissement	De 7,1 kW à 14 kW selon le modèle
Capacité de chauffage	De 8 kW à 16 kW selon le modèle
Alimentation électrique	Monophasé ou triphasé selon le modèle
Dimensions approximatives	Dimensions variables selon le modèle, généralement autour de 840 x 840 x 250 mm
Poids	Environ 30 kg à 50 kg selon le modèle
Compatibilités	Compatible avec les unités extérieures Samsung FJM
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Niveau sonore	De 28 dB(A) à 38 dB(A) selon le modèle
Entretien et nettoyage	Filtres à nettoyer régulièrement, entretien annuel recommandé
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le réseau Samsung
Sécurité	Protection contre les surcharges, sécurité électrique intégrée
Informations générales	Installation par un professionnel recommandée, garantie de 5 ans sur certaines pièces

FOIRE AUX QUESTIONS - CASSETTE 4 VOIES FJM SAMSUNG

Que faire si l'unité ne s'allume pas?

Vérifiez que l'alimentation est correctement branchée et que le disjoncteur n'a pas sauté. Assurez-vous également que le panneau de contrôle n'est pas en mode hors service.

Pourquoi l'air conditionné ne refroidit-il pas correctement?

Vérifiez si les filtres à air sont propres et non obstrués. Assurez-vous que les fenêtres et portes sont fermées pour éviter les pertes d'air.

Comment régler la température sur la télécommande?

Utilisez les boutons '+' et '-' sur la télécommande pour ajuster la température souhaitée. Assurez-vous que l'unité est en mode refroidissement.

Que faire si l'appareil émet des bruits étranges?

Vérifiez si des objets ne bloquent pas les grilles d'aération. Si le bruit persiste, il est recommandé de contacter un technicien pour une évaluation.

Comment nettoyer les filtres de l'unité?

Retirez les filtres de l'unité, rincez-les à l'eau tiède et laissez-les sécher complètement avant de les remettre en place. Il est conseillé de le faire tous les mois.

Quelle est la durée de vie moyenne de l'unité?

La durée de vie moyenne d'une cassette 4 voies est d'environ 10 à 15 ans, en fonction de l'utilisation et de l'entretien.

Comment régler le mode de fonctionnement de l'unité?

Utilisez la télécommande pour sélectionner le mode de fonctionnement souhaité, comme 'refroidissement', 'chauffage', ou 'déshumidification'.

Que faire si l'affichage de la télécommande ne fonctionne pas?

Vérifiez les piles de la télécommande et remplacez-les si nécessaire. Si le problème persiste, réinitialisez la télécommande.

Est-il normal que l'unité suinte de l'eau?

Un léger suintement peut être normal, mais si l'eau s'accumule, il peut y avoir un problème avec le drainage. Vérifiez le tuyau de drainage et nettoyez-le si nécessaire.

Comment programmer le minuteur de l'unité?

Utilisez la télécommande pour accéder aux paramètres du minuteur et définir l'heure de démarrage et d'arrêt souhaitées.

MODE D'EMPLOI CASSETTE 4 VOIES FJM SAMSUNG

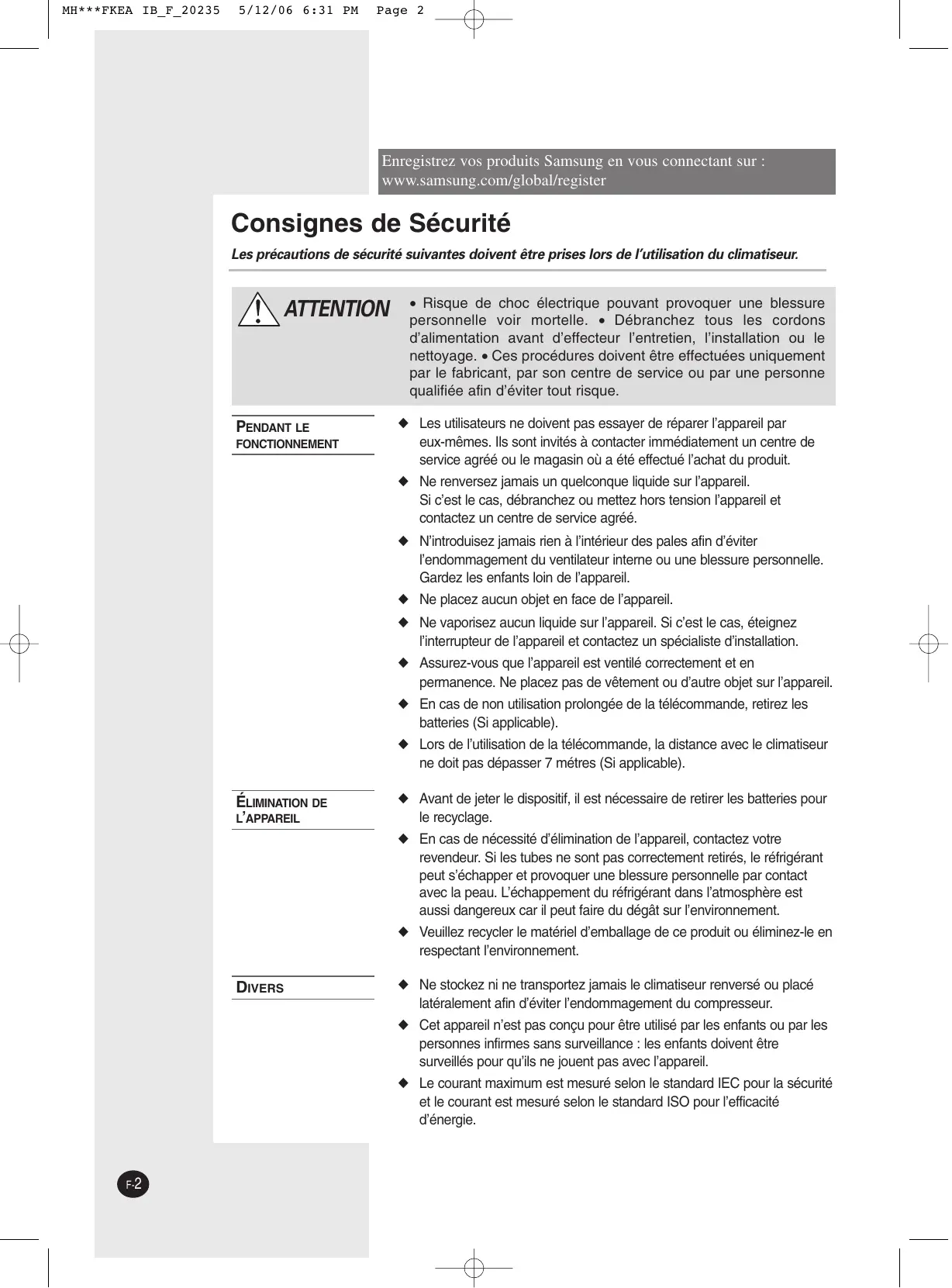

Consignes de Sécurité

Les précautions de sécurité suivantes doivent être prises lors de l'utilisation du climatiseur.

ATTENTION

• Risque de chic électrique pouvant provoquer une blessure personnelle voir mortelle. - Débranche tous les cordons d'alimentation avant d'effecteur l'entretien, l'installation ou le nettoyage. - Ces procédures doivent être effectuées uniquement par le fabricant, par son centre de service ou par une personne qualifiée afin d'éviter tout risque.

PENDANT LE

FONCTIONNEMENT

Les utilisateurs ne doivent pas essayer de réparer l'appareil par eux-mêmes. Ils sont invités à contacter immédiatement un centre de service/agréé ou le magasin où a été effectué l'achat du produit.
Ne renversez jamais unquelconque liquide sur l'appareil. Si c'est le cas, débranche ou mettez hors tension l'appareil et contactez un centre de service agreé.
N'introduisez jamais rien à l'intérieur des pales afin d'éviter l'endommagement du ventilateur interne ou une blessure personnelle. Gardez les enfants loin de l'appareil.
Ne placez�除 unbject en face de l'appareil.
Ne vaporisez aucun liquide sur l'appareil. Si c'est le cas, eteignez l'interrupteur de l'appareil et contactez un spécialiste d'installation.
Assurez-vous que l'appareil est ventilé correctement et en permanence. Ne place pas de vêtement ou d'autre object sur l'appareil.
En cas de non utilisation prolongée de la télécommande, retirez les batteries (Si applicable).
Lors de l'utilisation de la télécommande, la distance avec le climatiseur ne doit pas dépasser 7 métres (Si applicable).

ÉLIMINATION DE

L'APPAREIL

Avant de jeter le dispositif, il est nécessaire de retarder les batteries pour le recyclage.
En cas de nécessité d'élimination de l'appareil, contactez votre revendeur. Si les tubes ne sont pas correctement reliés, le réfrigerant peut s'échapper et provoquer une blessure personnelle par contact avec la peau. L'échépendement du réfrigerant dans l'atmosphère est aussi dangereux car il peut faire du dégât sur l'environnement.
Veuillez recycler le matériel d'emballage de ce produit ou éliminez-le en respectant l'environnement.

DIVERS

Ne stockez ni ne transportez jamais le climatiseur renversé ou placé latéralement afin d'éviter l'endommagement du compresseur.
Cet apparéil n'est pas créé pour être utilisé par les enfants ou par les personnes infirmes sans surveillance : les enfants doivent être surveillés pour qu'ils ne jouent pas avec l' apparéil.
Le courant maximum est mesure selon le standard IEC pour la sécurité et le courant est mesure selon le standard ISO pour l'efficacité d'énergie.

Sommaire

COMMENT PREPARER VOTRE CLIMATISEUR

Consignes de Sécurité 2
■ Description des Unités 4
Télécommande sans Fil-Boutons et Affichage 6
Télécommande Câblée - Boutons et Affichage 7
■ Contrôleur Centralisé 8
■ Fonction Contrôleur 9

CONSEILS D'UTILISATION

■ Conseils d'Utilisation 10
■ Température et Humidité de Fonctionnement 11
Nettoyer le Climatisationur 12
Comment Installer le Bio-Pure Filter (Optionnel) 14
Problèmes et Solutions 15

Comment éliminer ce produit (déchets d'équipements électriques et électroniques)

(Applicable dans les pays de l'Union Européen et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu'il ne doit pas etre éliminé en fin de vie avec les autres déchets menagers. L'élimination incontrolée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu'il soit recyclé en respectant l'environnement.

Les entreprises sont invitees a contacter leurs fournisseurs et a consulter les conditions de leur contrat de vente.

Ce produit ne doit pas etre elimine avec les autres dechets commerciaux.

Les unités peuvent différer selon le modele.

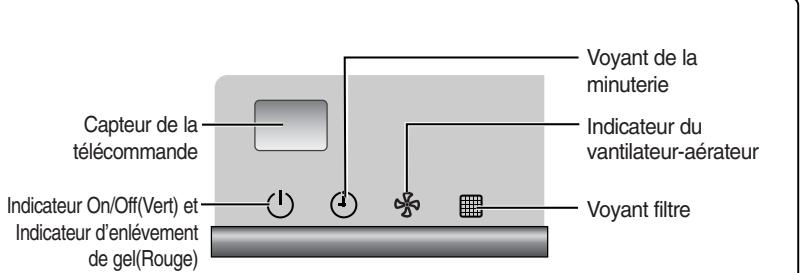

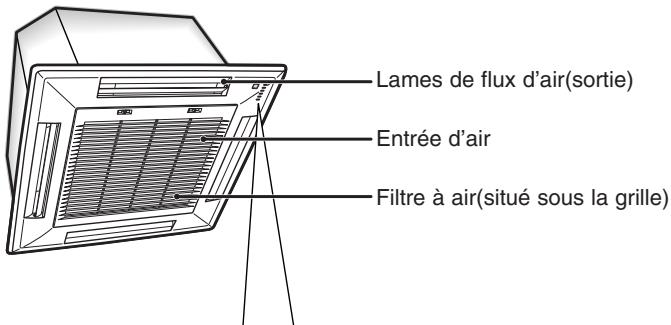

Unité interieure

MH***FKEA

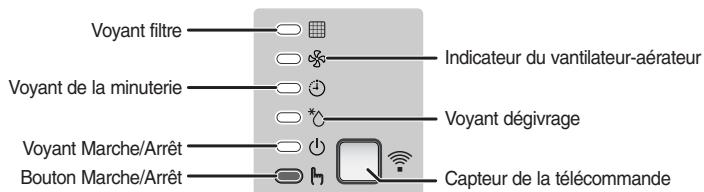

Unité interieure

MH***FMEA

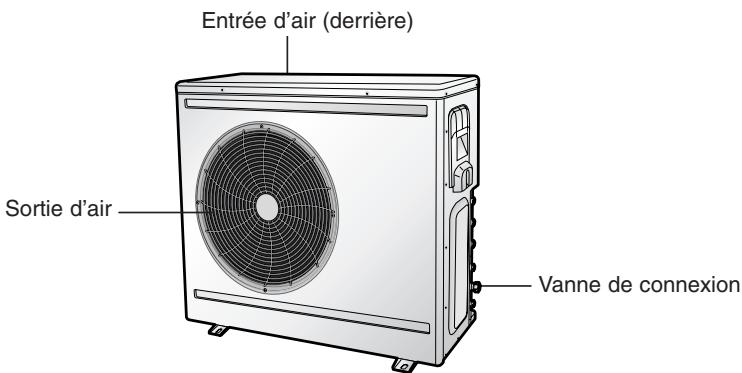

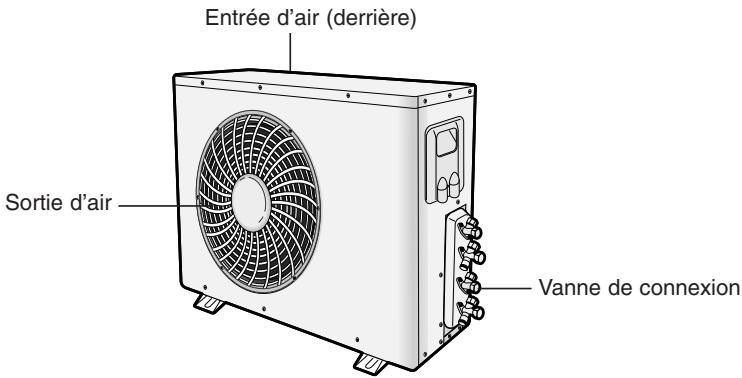

Unité extérieure

MH040FXEA2

MH052FXEA2

Unité extérieur

MH068FXEA4

MH080FXEA4

Note

Si l'échangeur de la chaleur dans l'unité extérieure devient poussièreux, l'efficacité de refroidissement pourrait diminuer. Nettoyer donc l'échangeur à l'eau quand il devient sale. Toutefois, faites attention quand vous nettoyez la surface de l'appareil, car il est très tranchant.

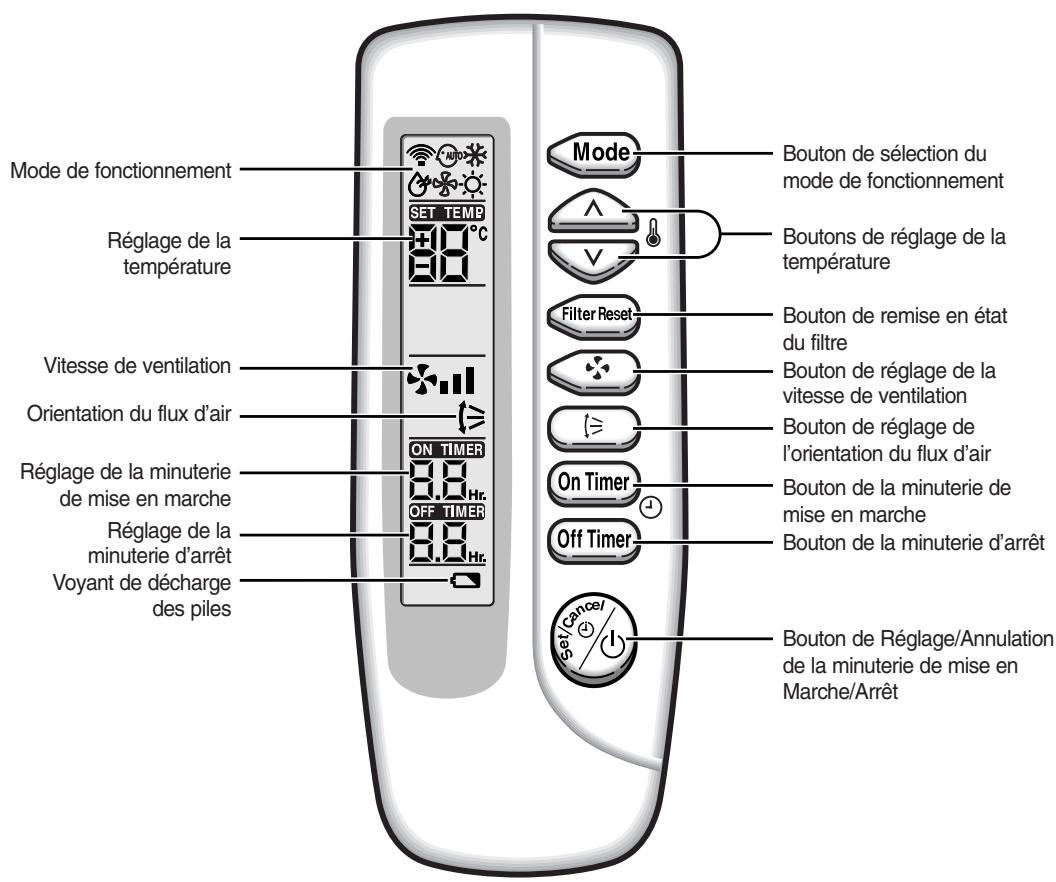

Télécommande sans Fil - Boutons et Affichage

Pour utiliser la télécommande sans fil, voir un manuel approprié.

Note

Après avoir nettoyé le filtré à air, appuyer sur le bouton Filter Reset

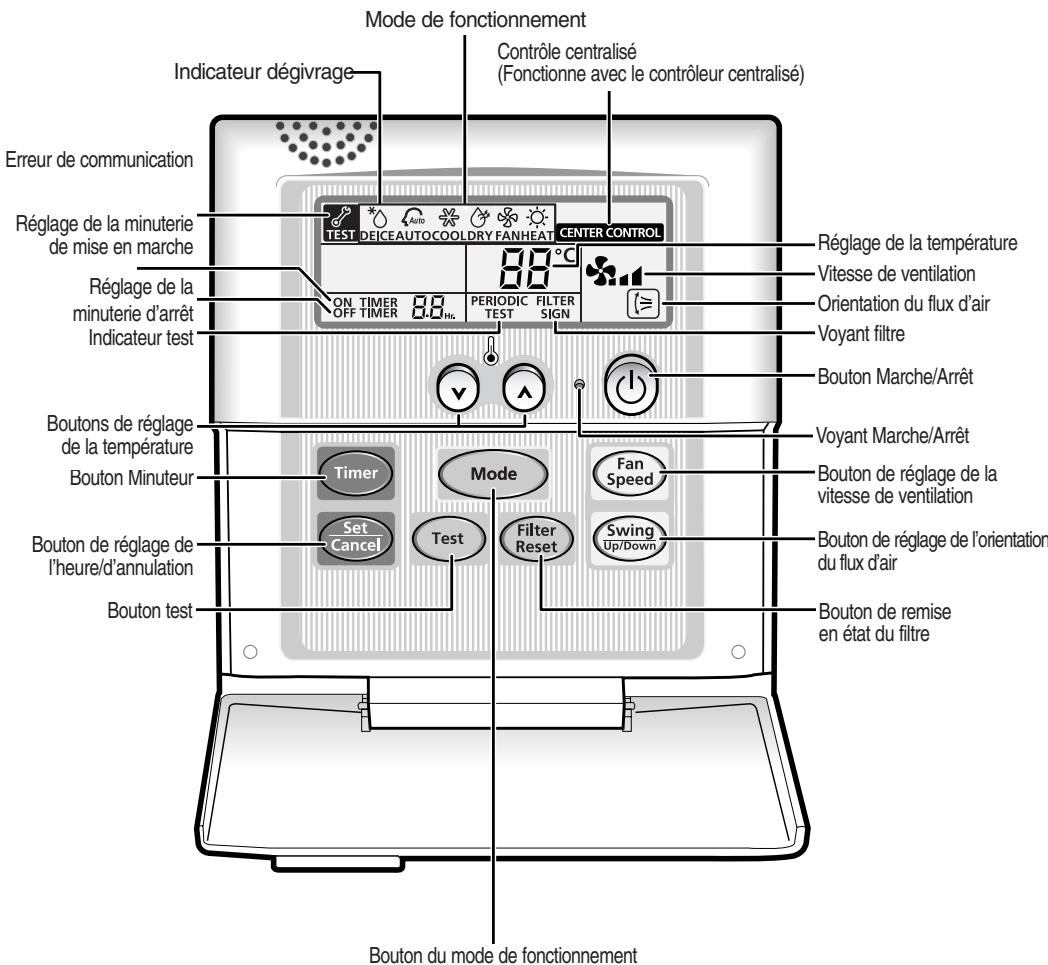

Télécommande Câblée - Boutons et Affichage

La télécommande cablee est un accessoire optionnel et elle est installee au mur.

Pour utiliser la télécommande cablee, voir un manuel approprié.

Note

Ne pas appuyer sur le bouton Test. Il est reservé à l'installateur.
ÀpRES avoir nettoyé le filtré à air, appuyer sur le bouton Filter Reset. Le télécommande cablee s'allume voyant FILTER SIGN lorsqu'il est temps de nettoyer le filtré à air; voir page 12~13.

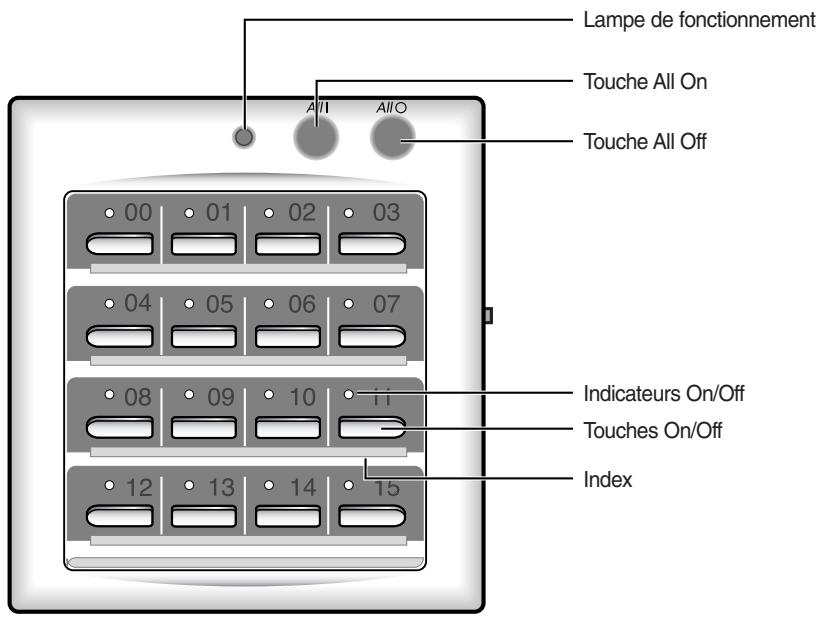

Contrôleur Centralisé

Le contrôle centralisé est un accessoire optionnel et il est installé au mur.

Pour utiliser le contrôleur centralisé, voir un manuel approprié.

Vue Avant

Note

La lampe de fonctionnement s'allume même lorsqu'un seul climatiseur relié au contrôle centralisé est en fonctionnement.

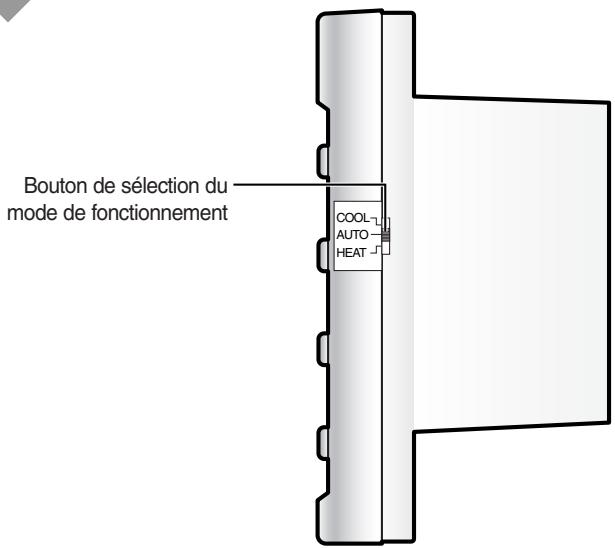

Vuelde Cote

Note

Choisissez le mode de fonctionnement approprié entre le mode Cool (réfrigération) / Auto / Heat (chauffage) en utilisant le bouton de sélection du mode de fonctionnement.

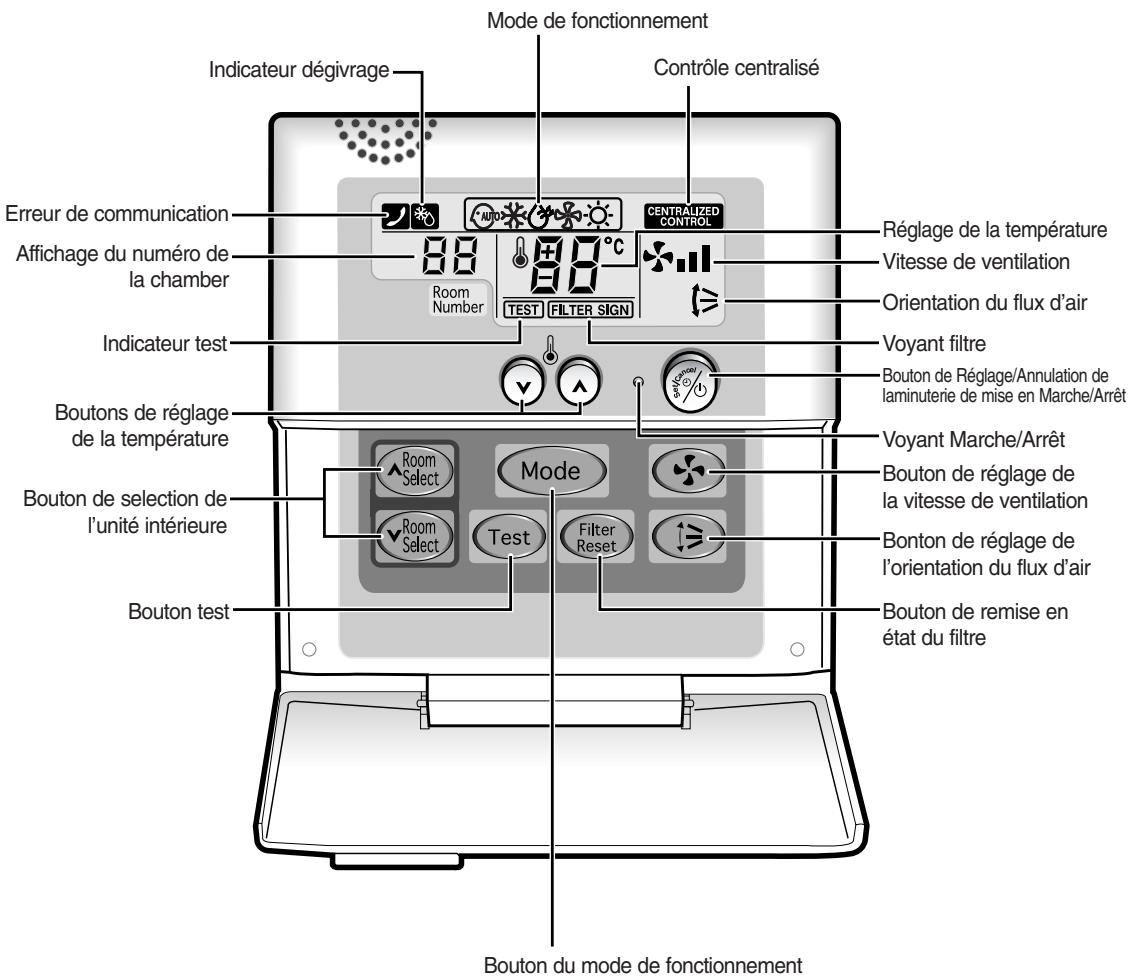

Fonction Contrôleur

Le contrôleur de fonction est un accessoire optionnel et il est installé au mur.

Le contrôleur de fonction est un accessoire optionnel utilisé avec le contrôleur centralisé.

Pour obtaining des renseignements sur l'utilisation de la fonction Contrôleur, veuillage tire le manuel approprié.

Note

Ne pas appuyer sur le bouton Test . Il est reservé à l'installateur.

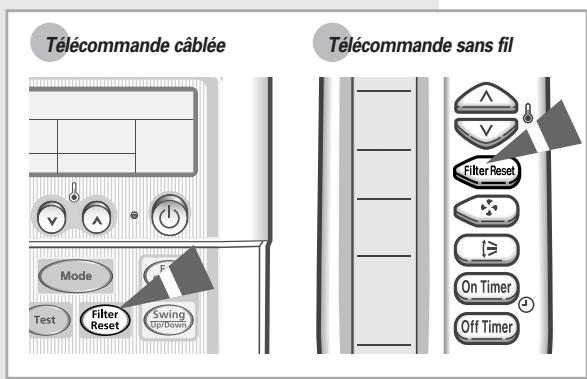

Avecoirnettoyeleftrateair,appuyer sur le bouton Filter Reset. Letelecommandedecablee s'allumevoyantFILTERSIGNlorsqu'ilest temps de nettoyerelftratéair.

Voici quelques conseils à suivre lors de l'utilisation du climatiseur.

Aspect	Conseil
Chauffage	La pompe à chaleur du climatisationur absorbe la chaleur de l'air extérieur pour l'amener à l'intérieur. Si la température extérieurechaute, la capacité à chauffer du climatisationurdiminuera églaement. Si la piece n'est pas encore assezchaude, il est recommendé d'utiliser un apparéil dechauffage supplémentaire.
Gelée &Dégivrage	Lorsque la température extérieure est faible et le tauxd'humiidity élevé, du givre peut se former sur l'unité extérieuren mode HEAT.Si c'est le cas:◆ Le climatisationur ne chauffe plus.◆ Le mode de dégivrage se déclenchera automatiquementpour une durée d'environ 10 minutes.◆ La vapeur d'eau produit sur l'unité extérieure dans lemode de dégivrage est sans danger.Aucune intervention de votre part n'est nécessaire ;au bout d'environ 10 minutes, le climatisationur se remet en marche normalement.
Températuresiintérieure etextérieurerlevées	Si les températures interieure et extérieure sont élevéeset si le climatisationur fonctionne en mode HEAT, le ventilateurde l'unité extérieure et le compresseur peuvent s'arrêtermomentanément.Ceci est normal ; attendre simplement jusqu'à ce que leclimatisationur se remette en marche.
Coupure ded courant	En cas de panne de courant pendant le fonctionnement duclimatisationur, ce dernier se met hors tension. Lorsque le courantest rétabli, le climatisationur se remet en marche dans le derniermode de fonctionnement utilisé.

Vous pouvez utiliser le climatiseur dans les fourchettes de température et d'humidité suivantes.

Si vous utilisez le climatiseur à…	Alors…
Une température élevé	Le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur.
Une température faile	Un dysfonctionnement, une fuite d'eau par exemple, peut s'opérer si l'échangeur de chaleur gèle.
Un taux d'humidité élevé	Des gouttes de condensation peuvent se former sur l'enveloppe de l'unité en cas d'utilisation prolongée.

Mode	Température extérieure	Température intérieure	Humidité intérieure
Chauffage	-15°C à 24°C environ	27°C maximum	-
Refroidissement	5°C à 43°C environ	21°C à 32°C environ	80% maximum
Séchage	5°C à 43°C environ	18°C à 32°C environ	-

• La température standardisée pour le chauffage est de 7^ . Si la température extérieure descend en dessous de 0^ , la capacité de chauffage peut diminuer en fonction de la température régée. Si l'opération refroidissante est utilisée à plus de 32^ (température interieure), alors il n'est pas refroidi avec la capacité complète.

Afin d'assurer un meilleur fonctionnement de votre climatiseur, vous devez le nettoyer toutes les 2 semaines pour enlever les poussières accumulées sur les filtres à air.

ATTENTION

Avant de nettoyer le climatisationur, lemettre hors tension enle débranchant au niveau de la prise secteur.

MH**FKEA

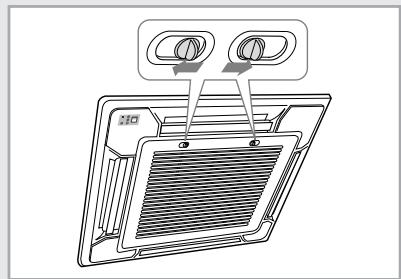

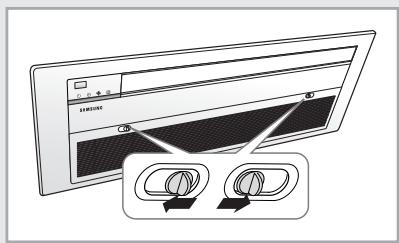

1 Ouivre la grille frontale en tirant sur les taquets de l'unité.
ATTENTION
Faire preuve de prudence lors du démontage de la grille frontale et vérifier que les attaches de suture ont été bien installées. La grille frontale pourrait tomber subitement et donc vous blesser.

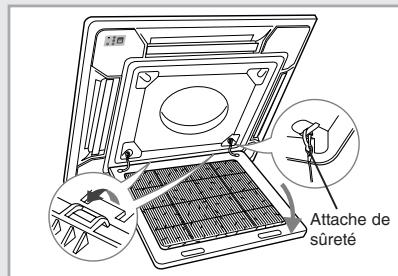

2 Retirer la grille frontale.

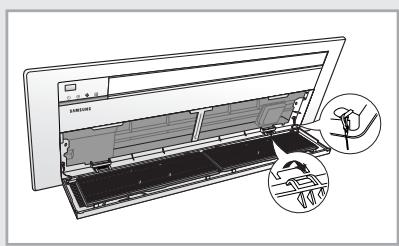

2-1 Retirer les attaches de sureté.
2-2 Ouvrir la grille frontale à environ 45^ et la tirer vers l'avant.

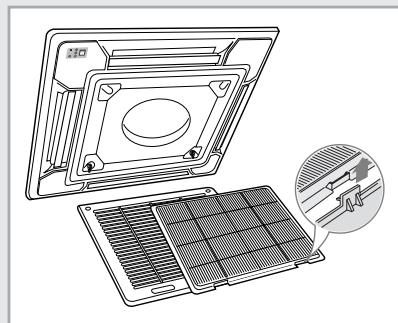

3 Sortir le filtré à air.

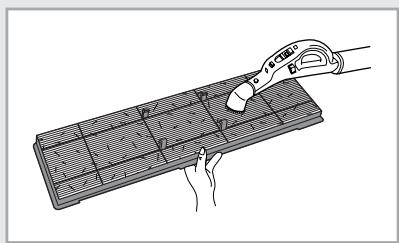

4 Dépoussierer le filtré à air à l'aide d'un aspirateur ou d'une brosse. Si la couche de poussière est très importante, plonger le filtré à air dans un détergent liquide chaud, puis le secouer verticalement.
5 Secher le filtré à air.
6 Insérer le filtré dans la grille frontale.
7 Nettoyer l'unité à l'aide d'un aspirateur ou d'une Brosse environ une fois par mois.
8 Remonter la grille frontale es les attaches de sureté.

Note

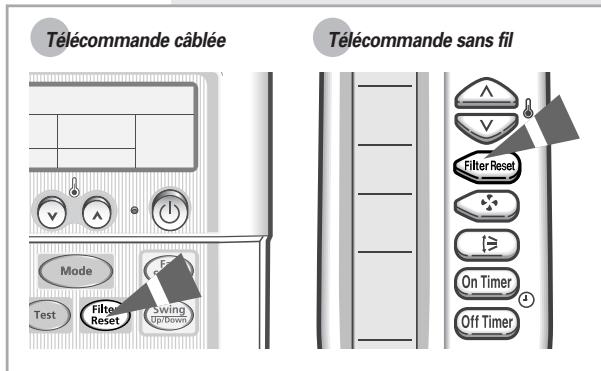

Après avoir remonté le climatiseur, appuyer sur le bouton Filtr Ressel.

MH\*\*\*FMEA

1 Ouvrir la grille frontale en tirant sur les taquets de l'unité.

ATTENTION

Faire preuve de prudence lors du démontage de la grille frontale et vérifier que les attaches de suture ont été bien installées. La grille frontale pourrait tomber subitement et donc vous blesser.

2 Retirer la grille frontale.

2-1 Retirer les attaches de sureté.
2-2 Ouvrir la grille frontale à environ 45^ et la tirer vers l'avant.

3 Sortir le filtré à air.
4 Dépoussière le filtré à air à l'aide d'un aspirateur ou d'une brosse. Si la couche de poussière est très importante, plonger le filtré à air dans un détergent liquide chaud, puis le secouer verticalement.

Note
Après avoir installé le "Bio-Pure Filter", s'assurer de ne pas verser de liquide sur le contrôle.

5 Secher le filtré à air.
6 Insérer le filtré dans la grille frontale.
7 Nettoyer l'unité à l'aide d'un aspirateur ou d'une Brosse environ une fois par mois.
8 Remonter la grille frontale es les attaches de sureté.

Note
Vous pouvez utiliser les 4 points de l'unité interieure lors de l'installation de la grille frontale et des attaches de sureté.

Note

Avec avoir remonté le climatiseur, appuyer sur le bouton FILTER RESET.
Ne faites pas fonctionner le climatiseur sans filtré.

Comment Installer le Bio-Pure Filter (Optionnel)

(Réservé au modele MH**FKEA)

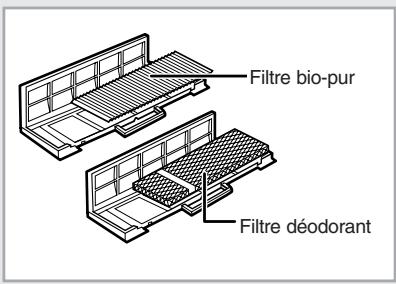

Le climatiseur peut être équipé du filtré bio-pur ou déodorant pour enlever des particules minuscules. Bien que cela dépende de l'utilisation du climatiseur, le filtré doit être généralement changé tous les 3 mois.

1 Retirer l'emballage en vinyle du filtré.
Note Ne retirer l'emballage du filtre que si vous souhaitez l'utiliser.
2 Ouvrir la grille frontale en tirant sur les taquets de l'unité.
3 Retirer la grille frontale.

3-1 Retirer les attaches de sureté.
3-2 Ouvrir la grille frontale à environ 45^ et la tirer vers l'avant.

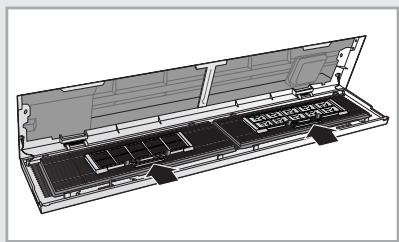

4 Insérer un filtré bio-pur ou déodorant.
5 Remonter la grille frontale es les attaches de sureté.

En cas de problème, commencer d'abord par effectuer les vérifications suivantes. Elles vous éviteront peut-être de faire appel inutillement au service après-venture.

Problème	Explication/Solution
Le climatiseur nefonctionne pas du tout	◆ Vérifier si le disjoncteur du climatiseur a bien eté déclenché.
Télécommande câblée Le climatiseur ne répond pas à la télécommande	◆ s'affiche sur la télécommande câblée. Dans ce cas, arrêté le climatiseur et contacter le service après-vente.
Télécommande câblée Lorsque vous mettez en marche/arrêtez le climatiseur, il ne se met pas en marche/ne s'arrête pas immidiatement.	◆ Dans le cas où plusieurs climatiseurs sont regroupés, les climatiseurs connectés à la télécommande câblée se mettent en marche/s'arrêtent dans l'ordre. Cela peut prendre un certain temps(jusqu'à 32 secondes).
Télécommande sans fil Le climatiseur ne répond pas à la télécommande	◆ Vérifier qu'il n'y a pas d'obstacle entre vous et l'unité. ◆ Vérifier l'état des piles de la télécommande sans fil. ◆ Vérifier que vous n'êtes pas trop loin de l'unité (7 mètres maximum).
Télécommande sans fil Vous n'entendez pas de bip lorsque vous appuyez sur le bouton (On/Off) de la télécommande	◆ Vérifier que la télécommande est orientée vers le capteur de la télécommande de l'unité interieure. ◆ Vérifier l'état des piles de la télécommande. ◆ S'il y a une lumière forte autour de conditionneur d'air, un trois longueur d'ondes ou signe au néon par exemple, l'appareil ne peut pas être opéré par le télécommander. Dans ce cas là, employez le télécommander après du capteur.
Le climatiseur ne réfroidit pas et ne chaffe pas	◆ Vérifier le mode de fonctionnement que vous avez sélectionné. ◆ La température de la pierce peut être trop BASSE ou trop élevée. ◆ Le filtré à air peut être bouché ; voir page 12~13 pour nettoyer le filtré ◆ Vérifier qu'il n'y a pas d'obstacle devant l'unité extérieure.
La température souhaitée n'est jamais atteinte et le climatiseur s'arrête fréquemment	◆ Vérifier que la température souhaitée a été réglée correctement. ◆ Augmenter la vitesse de ventilation
